1 Kiinteistötekniikkaratkaisut

2 SmartFinn AUTOMAATIO SmartFinn Automaatio on aidosti helppokäyttöinen järjestelmä, joka tarjoaa kaikki automaatiotoiminnot yhden yhteisen käyttöliittymän kautta. Kattavat asuntokohtaiset mittaukset Lämpötila Suhteellinen kosteus Vedenkulutus Uusi tapa säätää lämmitystä Perustuu kattavaan sisälämpötilan mittaukseen Tuottaa tasaisemman asumislämpötilan Säästää lämmitysenergiaa hyödyntämällä asuntojen hukkaenergian Lisäksi kaikki muut kiinteistöautomaation toiminnot SmartFinnAutomaatio on joustavasti laajennettavissa ja liitettävissä olemassa oleviin järjestelmiin. Mittaustietoja voidaan seurata internetin kautta, ja asetukset voidaan tehdä sekä etänä, että paikallisesti

3 SmartFinn LÄMMITYKSEN SÄÄTÖ Pysyvästi asennettava lämmityksen mittaus- ja säätöjärjestelmä Lämmityksen säätö perustuu asuntokohtaisilla langattomilla antureilla mitattuihin todellisiin lämpötiloihin Rappukäytävään asennettava reititin vahvistaa antureiden signaalia säätimelle. Langattomat lämpötila-anturit asennetaan asuntoihin. Säädin ohjaa kiinteistön lämmitystä asuntojen lämpötilojen keskiarvon mukaan Energiaa säästävän lämmityksen lisäksi jatkuvaa mittatietoa voidaan hyödyntää kiinteistön ylläpidossa SmartFinn säädin asennetaan lämmönjakohuoneeseen Mittaustietoja voidaan seurata Internetin kautta milloin vain ja missä vain. Säätimen asetukset voidaan tehdä sekä etänä että paikallisesti.

4 SmartFinn LÄMMITYKSEN SÄÄTÖ KOKONAISVALTAINEN LÄMMITYKSEN SÄÄTÖ 1. Kattava ja reaaliaikainen asuntokohtainen mittaustieto 2. Asuntojen tasainen keskilämpötila Parempi asumismukavuus 3. Energiatehokas lämmityksen säätö Säästö energiakustannuksissa 4. Kustannustehokasratkaisu Lyhyt takaisinmaksuaika

5 MIKSI SISÄLÄMPÖTILAN SEURAAMINEN? Sisäilman suositellut lämpötilat vaihtelevat eri tahojen ja kodin eri tilojenkin mukaan. Keskimääräinen tavoiteltu sisälämpötila on 21 C. Sitä pidetään myös terveellisenä ja energiataloudellisena lämpötilana. o Allergialiiton mukaan sopiva lämpötila oleskelutiloissa on 21 C 22 C. o Motivan vastaava tieto on 20 C 22 C välillä. o Sisäilmayhdistyksen mukaan suurin osa kokee sopivaksi 21 C 22 C. Jos sisälämpötila on o Liian kuuma; energiankulutus lisääntyy ja hengitysongelmat lisääntyvät o Liian kylmä; asumisviihtyvyys heikkenee ja kosteusongelmien riski kasvaa Hyvin harva kiinteistö täyttää yllä olevat vaatimukset eli mittaustietoa tarvitaan!

6 SmartFinn SÄÄDÖN TOIMINTAPERIAATE Mitataan kaikkien asuntojen lämpötilat ja suhteelliset kosteudet langattomilla antureilla. Välitetään mittatiedot vastaanotinverkon kautta lämmönjakohuoneeseen asennetulle säätökeskukselle. Säätökeskus laskee mitattujen asuntolämpötilojen keskiarvon ja optimoi tämän perusteella lämmityksen menoveden lämpötilaa jatkuvasti. Kytketty ohjaamaan olemassa olevaa venttiilimoottoria eli toimilaitteita ei tarvitse uusia SmartFinn- asennuksen yhteydessä. Mittatiedot siirretään joko langattoman 3G-yhteyden tai kiinteän internetliittymän kautta etäpalvelimelle. Mittatietoja voi seurata etänä internet-selaimella. Säätökäyrää ei tarvita. Asetetaan vain keskiarvolämpötilan tavoitearvo, esim. 22 C Lämmityksen menoveden lämpötila ei siis ole riippuvainen ulkolämpötilasta.

7 SmartFinn Lämmönsäädön EDUT Edullinen hinta Keskimäärin 100 /asunto + lämmönjakohuone 2000 Asennus ja etäkäyttöliittymäpalvelut tarjouksen mukaan Lyhyt takaisinmaksuaika Takaisinmaksuaika vain noin 1-4 vuotta Jopa 20% säästöä energiakustannuksiin! Asumismukavuus paranee! Asuntojen lämpötilat eivät vaihtele Hyödyntää hukkaenergiaa Tarkka säädin tunnistaa mm. ihmisten ja kodinkoneiden tuottaman lisälämmön. Nopea asennus! Antureiden asennus asuntoihin sujuu minuuteissa Koko järjestelmän asennus kerrostaloissa yleensä 1-2 päivää

8 SmartFinn Lämmönsäätö EDUT Helppo säätää Asennat vain huonelämpötilan arvon Vihdoin työkalu lämmityksen tasapainotukseen Patteriverkoston säädön tarpeen tunnistamiseen, tekemiseen ja jälkitarkastukseen, Oikein tasapainotettu kiinteistö vähentää energiakustannuksiaan! Jatkuva mittaus Reaaliaikainen mittaus paljastaa ongelmatilanteita, joihin voidaan ajoissa reagoida Mitattu tieto auttaa Jatkuva laadunvarmistus Toimenpiteet voidaan kohdentaa oikein Ei termostaattiventtiilejä pattereihin SmartFinnsäätö ei tarvitse termostaattiventtiilejä pattereihin. Iso säästö rakentamiseen ja korjaamiseen Ei tukkeutuvia, naksuvia termostaattiventtiilejä pattereissa Ei pattereiden ärsyttävää kohinaa

9 SmartFinn SÄÄTÖ Langaton huoneanturi Lämpötila Suhteellinen kosteus Anturisignaalin vastaanotin Porraskäytävään Yleensä 1 vastaanotin/ 3 kerrosta

10 SmartFinn SÄÄTÖ Säätökeskus Lämmönjakohuoneeseen 3 säätöpiiriä Etäkäyttö Perusasetukset voidaan tehdä etänä Mittaustiedot siirretään pilvipalveluun

11 SmartFinn SÄÄTÖ

12 SmartFinn SÄÄTÖ

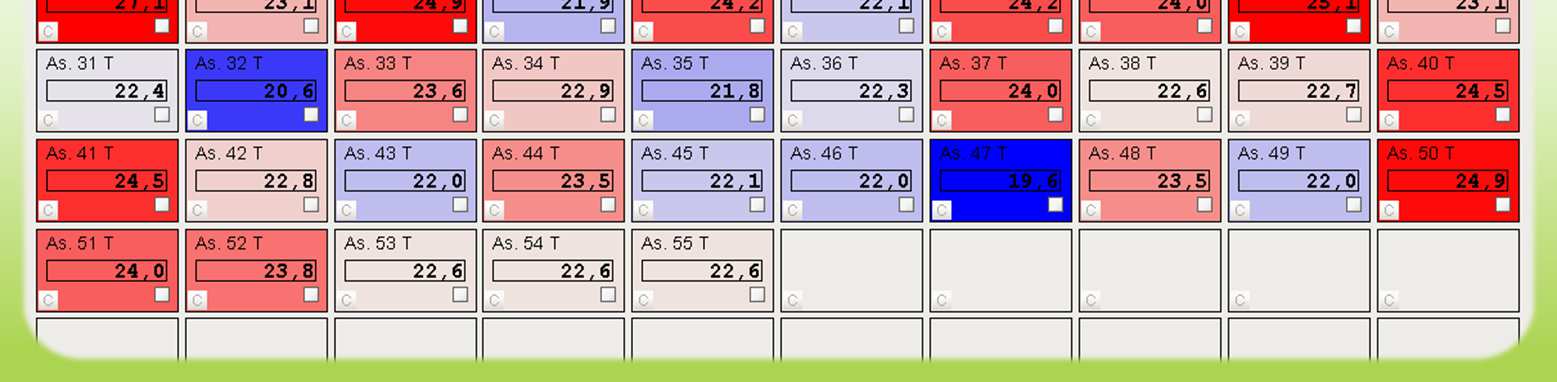

13 SmartFinn Käyttöliittymä SmartFinn säädön käyttöliittymä on jaettu kahteen osaan Asuntojen lämpötila/kosteus näkymään (ohessa) Lämmönjakokeskus näkymään Näkymässä on lämmityksen todellinen jakauma. Korjaavia toimenpiteitä voidaankin tehdä todellisen mitatun tiedon perusteella. Mittaus toimii myös laadunvarmenteena korjausten jälkeen. Lämpötilan tavoitteeksi on asetettu tässä talossa 22,7 C. Säädin ohjaa talon lämmitystä asetusarvon mukaiseksi. Asuntojen väliset lämpötilaerot saadaan korjattua vain patteriverkoston säädöllä.

14 Asuntojen kosteusnäkymä SmartFinn Käyttöliittymä

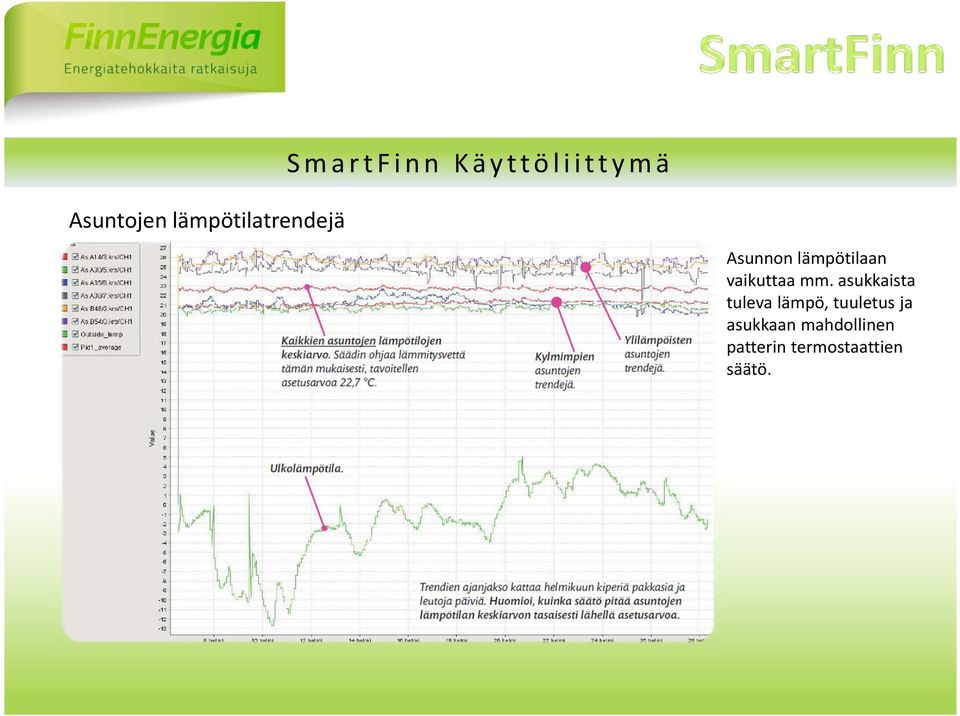

15 Asuntojen lämpötilatrendejä SmartFinn Käyttöliittymä Asunnon lämpötilaan vaikuttaa mm. asukkaista tuleva lämpö, tuuletus ja asukkaan mahdollinen patterin termostaattien säätö.

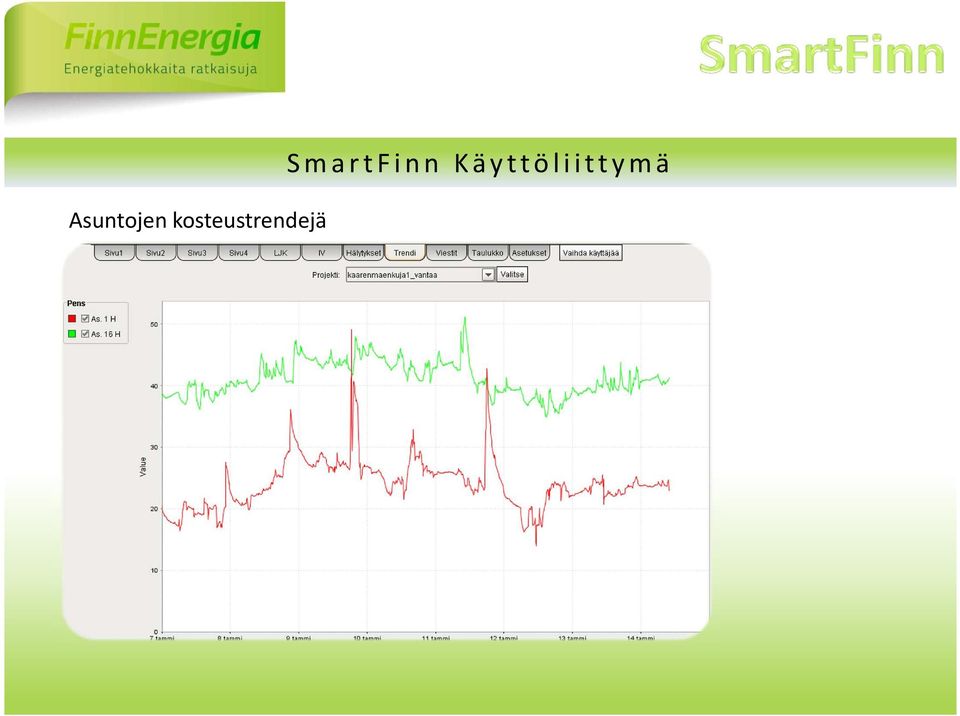

16 Asuntojen kosteustrendejä SmartFinn Käyttöliittymä

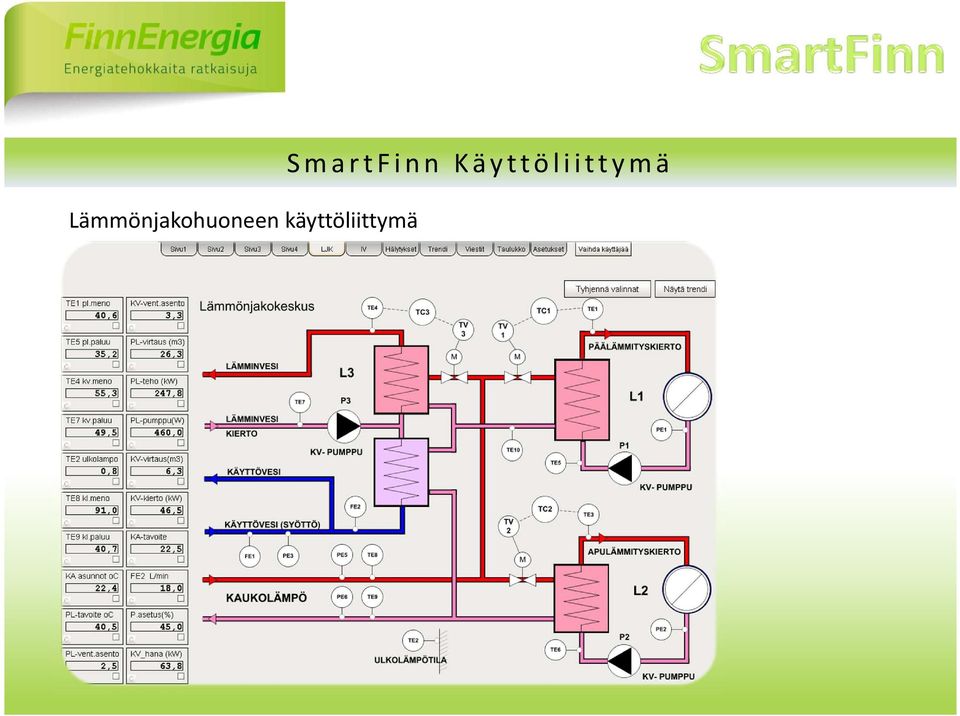

17 Lämmönjakohuoneen käyttöliittymä SmartFinn Käyttöliittymä

18 Lämmönjakohuoneen käyttöliittymä SmartFinn Käyttöliittymä

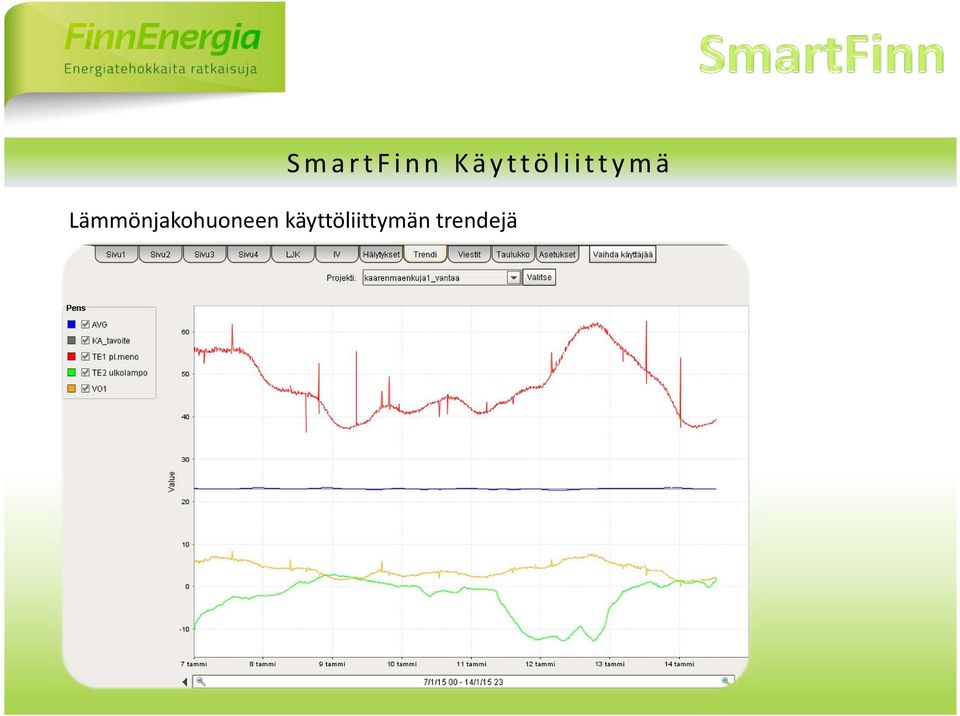

19 SmartFinn Käyttöliittymä Lämmönjakohuoneen käyttöliittymän trendejä

20 SmartFinn Käyttöliittymä Lämmönjakohuoneen käyttöliittymän trendejä

21 Asumislämmön tasaisuusvertailu

22 Asumislämmön tasaisuusvertailu

23 Energiankulutuksen muutos eräässä kohteessa SmartFinnlämmityksensäätö otettiin käyttöön Lämpöindeksi kwh/rm 3 Lämpöindeksi pieneni 18,8 %

24 Energiankulutuksen muutos eräässä kohteessa

25 Referenssejä
