Tällaisia laitoksia on esimerkiksi seuraavanlaisissa rakennuksissa: Kerros- ja rivitalot Toimisto- ja virastorakennukset

Koko: px
Aloita esitys sivulta:

Download "Tällaisia laitoksia on esimerkiksi seuraavanlaisissa rakennuksissa: Kerros- ja rivitalot Toimisto- ja virastorakennukset"

Transkriptio

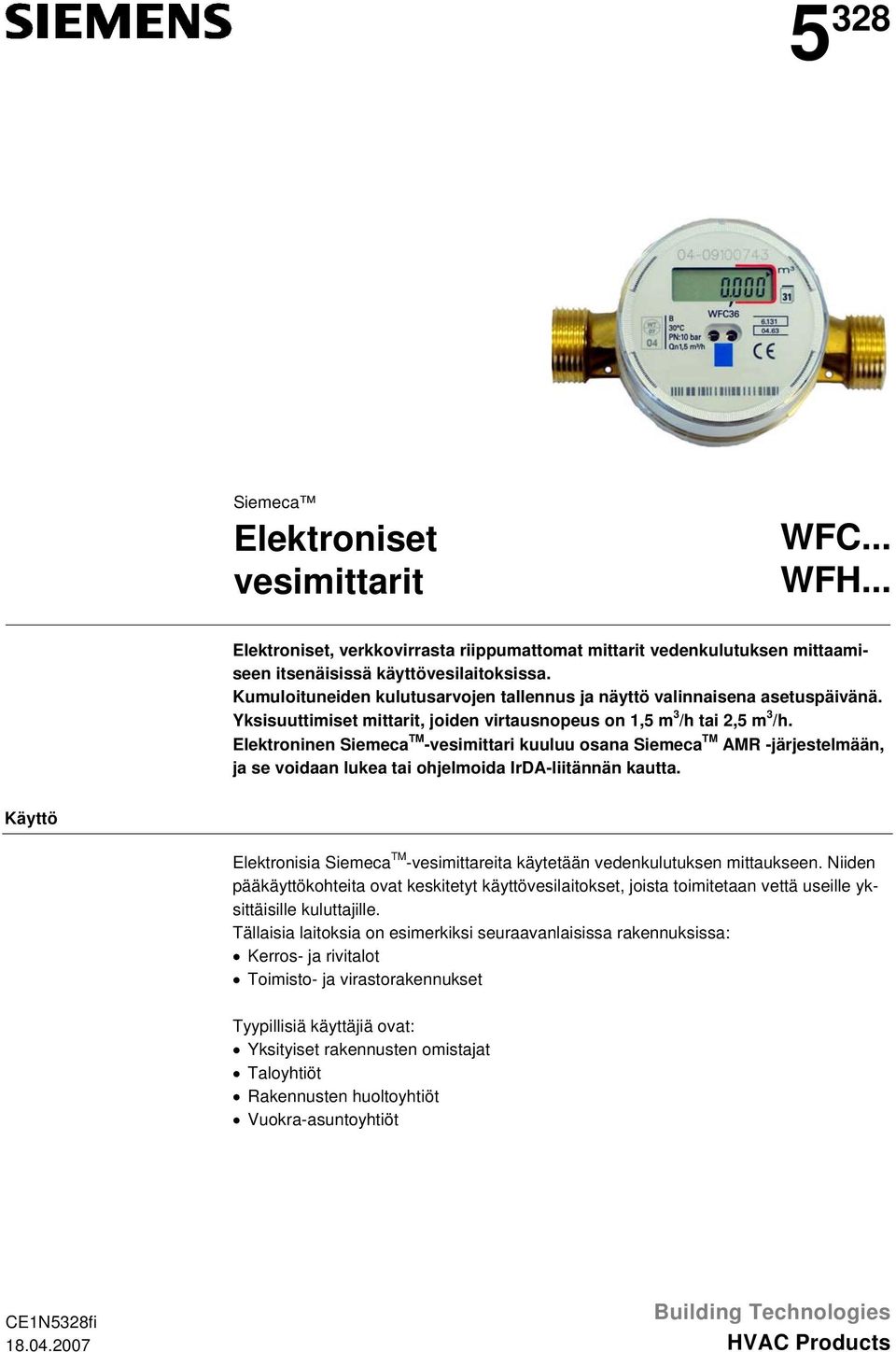

1 5 328 Siemeca Elektroniset vesimittarit WFC... WFH... Elektroniset, verkkovirrasta riippumattomat mittarit vedenkulutuksen mittaamiseen itsenäisissä käyttövesilaitoksissa. Kumuloituneiden kulutusarvojen tallennus ja näyttö valinnaisena asetuspäivänä. Yksisuuttimiset mittarit, joiden virtausnopeus on 1,5 m 3 /h tai 2,5 m 3 /h. Elektroninen Siemeca TM -vesimittari kuuluu osana Siemeca TM AMR -järjestelmään, ja se voidaan lukea tai ohjelmoida IrDA-liitännän kautta. Käyttö Elektronisia Siemeca TM -vesimittareita käytetään vedenkulutuksen mittaukseen. Niiden pääkäyttökohteita ovat keskitetyt käyttövesilaitokset, joista toimitetaan vettä useille yksittäisille kuluttajille. Tällaisia laitoksia on esimerkiksi seuraavanlaisissa rakennuksissa: Kerros- ja rivitalot Toimisto- ja virastorakennukset Tyypillisiä käyttäjiä ovat: Yksityiset rakennusten omistajat Taloyhtiöt Rakennusten huoltoyhtiöt Vuokra-asuntoyhtiöt CE1N5328fi Building Technologies HVAC Products

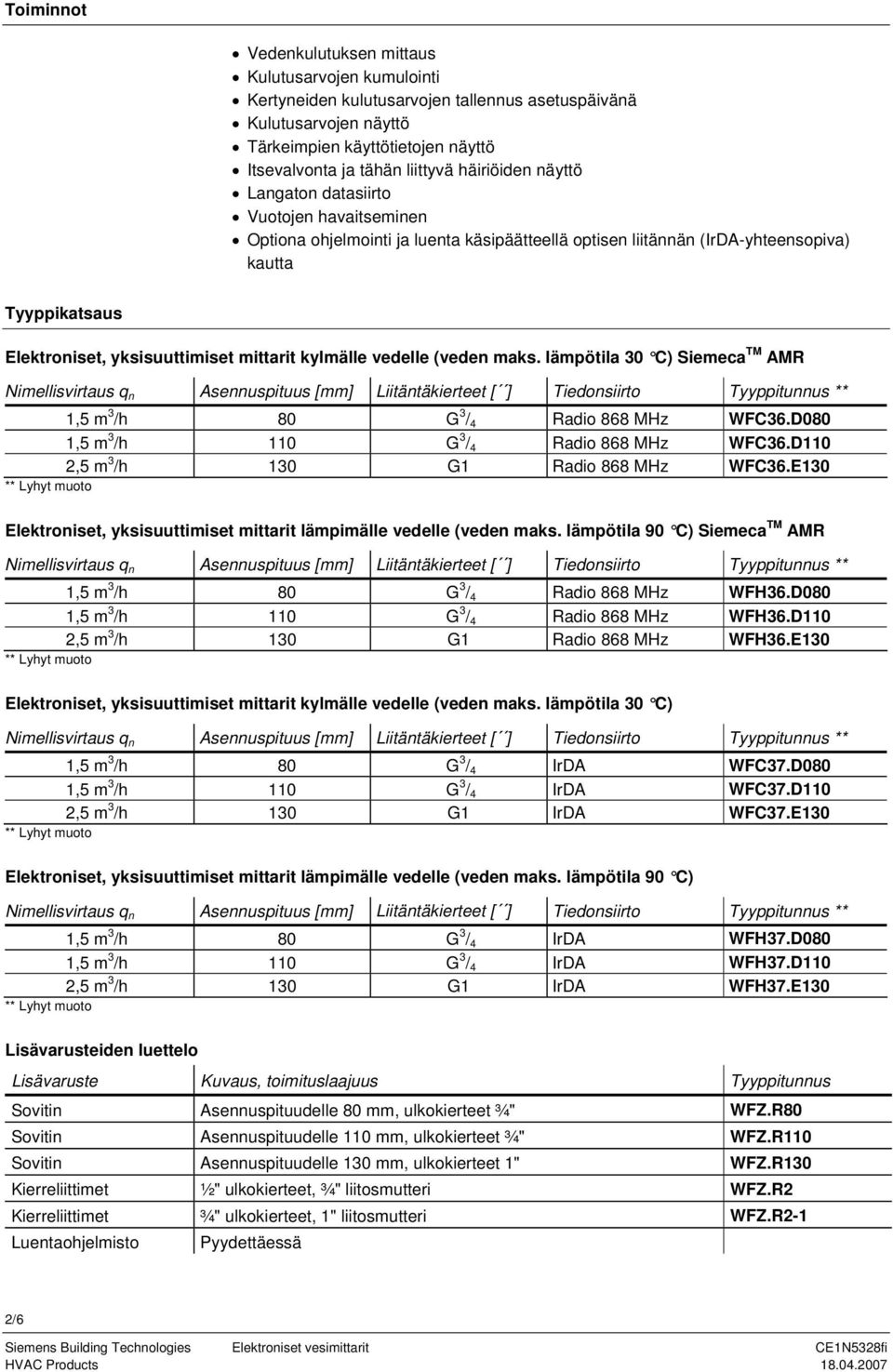

2 Toiminnot Vedenkulutuksen mittaus Kulutusarvojen kumulointi Kertyneiden kulutusarvojen tallennus asetuspäivänä Kulutusarvojen näyttö Tärkeimpien käyttötietojen näyttö Itsevalvonta ja tähän liittyvä häiriöiden näyttö Langaton datasiirto Vuotojen havaitseminen Optiona ohjelmointi ja luenta käsipäätteellä optisen liitännän (IrDA-yhteensopiva) kautta Tyyppikatsaus Elektroniset, yksisuuttimiset mittarit kylmälle vedelle (veden maks. lämpötila 30 C) Siemeca TM AMR 1,5 m 3 /h 80 G 3 / 4 Radio 868 MHz WFC36.D080 1,5 m 3 /h 110 G 3 / 4 Radio 868 MHz WFC36.D110 2,5 m 3 /h 130 G1 Radio 868 MHz WFC36.E130 Elektroniset, yksisuuttimiset mittarit lämpimälle vedelle (veden maks. lämpötila 90 C) Siemeca TM AMR 1,5 m 3 /h 80 G 3 / 4 Radio 868 MHz WFH36.D080 1,5 m 3 /h 110 G 3 / 4 Radio 868 MHz WFH36.D110 2,5 m 3 /h 130 G1 Radio 868 MHz WFH36.E130 Elektroniset, yksisuuttimiset mittarit kylmälle vedelle (veden maks. lämpötila 30 C) 1,5 m 3 /h 80 G 3 / 4 IrDA WFC37.D080 1,5 m 3 /h 110 G 3 / 4 IrDA WFC37.D110 2,5 m 3 /h 130 G1 IrDA WFC37.E130 Elektroniset, yksisuuttimiset mittarit lämpimälle vedelle (veden maks. lämpötila 90 C) 1,5 m 3 /h 80 G 3 / 4 IrDA WFH37.D080 1,5 m 3 /h 110 G 3 / 4 IrDA WFH37.D110 2,5 m 3 /h 130 G1 IrDA WFH37.E130 Lisävarusteiden luettelo Lisävaruste Kuvaus, toimituslaajuus Tyyppitunnus Sovitin Asennuspituudelle 80 mm, ulkokierteet ¾" WFZ.R80 Sovitin Asennuspituudelle 110 mm, ulkokierteet ¾" WFZ.R110 Sovitin Asennuspituudelle 130 mm, ulkokierteet 1" WFZ.R130 Kierreliittimet ½" ulkokierteet, ¾" liitosmutteri WFZ.R2 Kierreliittimet ¾" ulkokierteet, 1" liitosmutteri WFZ.R2-1 Luentaohjelmisto Pyydettäessä 2/6

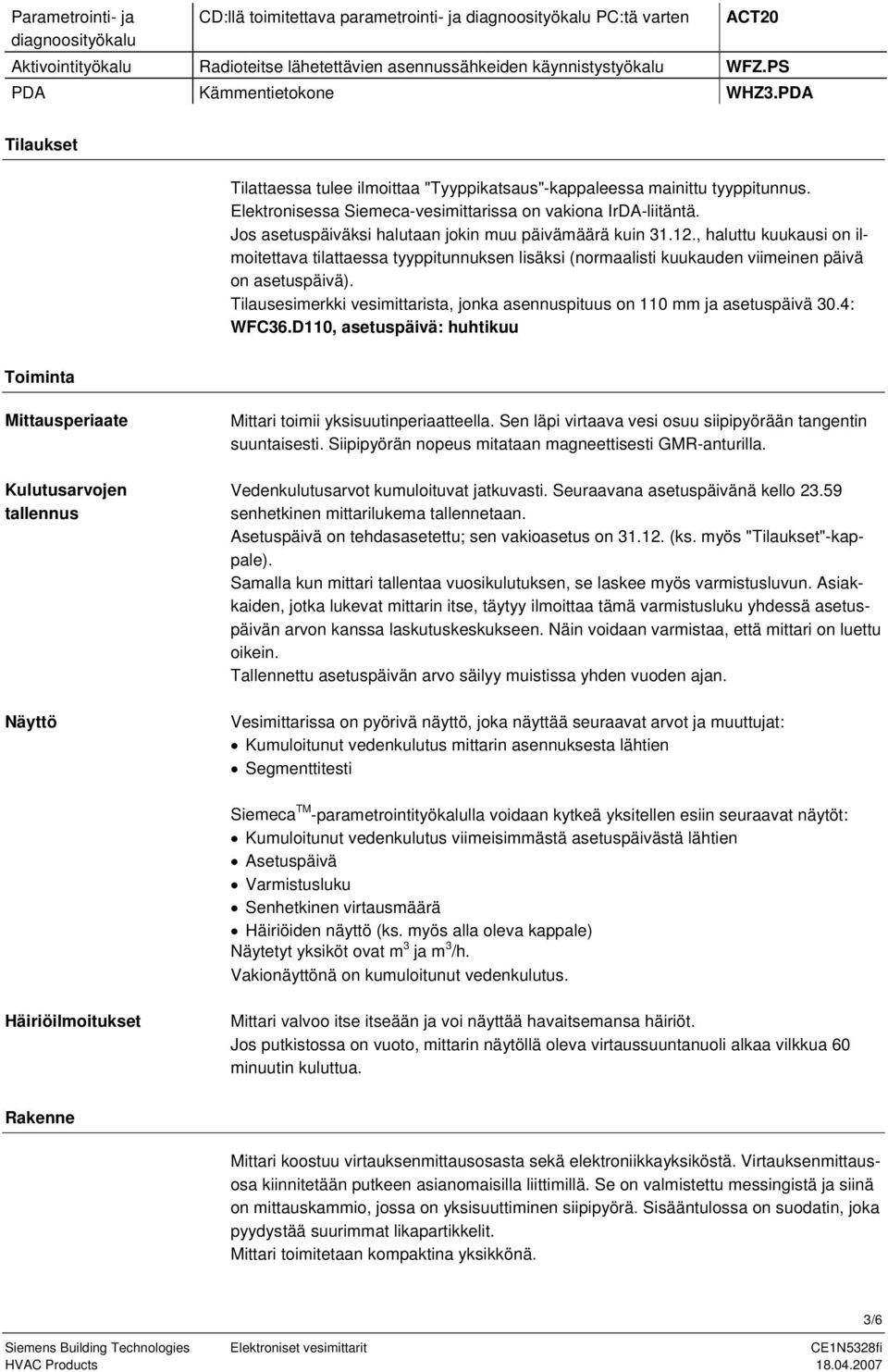

3 Parametrointi- ja diagnoosityökalu CD:llä toimitettava parametrointi- ja diagnoosityökalu PC:tä varten ACT20 Aktivointityökalu Radioteitse lähetettävien asennussähkeiden käynnistystyökalu WFZ.PS PDA Kämmentietokone WHZ3.PDA Tilaukset Tilattaessa tulee ilmoittaa "Tyyppikatsaus"-kappaleessa mainittu tyyppitunnus. Elektronisessa Siemeca-vesimittarissa on vakiona IrDA-liitäntä. Jos asetuspäiväksi halutaan jokin muu päivämäärä kuin , haluttu kuukausi on ilmoitettava tilattaessa tyyppitunnuksen lisäksi (normaalisti kuukauden viimeinen päivä on asetuspäivä). Tilausesimerkki vesimittarista, jonka asennuspituus on 110 mm ja asetuspäivä 30.4: WFC36.D110, asetuspäivä: huhtikuu Toiminta Mittausperiaate Kulutusarvojen tallennus Näyttö Mittari toimii yksisuutinperiaatteella. Sen läpi virtaava vesi osuu siipipyörään tangentin suuntaisesti. Siipipyörän nopeus mitataan magneettisesti GMR-anturilla. Vedenkulutusarvot kumuloituvat jatkuvasti. Seuraavana asetuspäivänä kello senhetkinen mittarilukema tallennetaan. Asetuspäivä on tehdasasetettu; sen vakioasetus on (ks. myös "Tilaukset"-kappale). Samalla kun mittari tallentaa vuosikulutuksen, se laskee myös varmistusluvun. Asiakkaiden, jotka lukevat mittarin itse, täytyy ilmoittaa tämä varmistusluku yhdessä asetuspäivän arvon kanssa laskutuskeskukseen. Näin voidaan varmistaa, että mittari on luettu oikein. Tallennettu asetuspäivän arvo säilyy muistissa yhden vuoden ajan. Vesimittarissa on pyörivä näyttö, joka näyttää seuraavat arvot ja muuttujat: Kumuloitunut vedenkulutus mittarin asennuksesta lähtien Segmenttitesti Siemeca TM -parametrointityökalulla voidaan kytkeä yksitellen esiin seuraavat näytöt: Kumuloitunut vedenkulutus viimeisimmästä asetuspäivästä lähtien Asetuspäivä Varmistusluku Senhetkinen virtausmäärä Häiriöiden näyttö (ks. myös alla oleva kappale) Näytetyt yksiköt ovat m 3 ja m 3 /h. Vakionäyttönä on kumuloitunut vedenkulutus. Häiriöilmoitukset Mittari valvoo itse itseään ja voi näyttää havaitsemansa häiriöt. Jos putkistossa on vuoto, mittarin näytöllä oleva virtaussuuntanuoli alkaa vilkkua 60 minuutin kuluttua. Rakenne Mittari koostuu virtauksenmittausosasta sekä elektroniikkayksiköstä. Virtauksenmittausosa kiinnitetään putkeen asianomaisilla liittimillä. Se on valmistettu messingistä ja siinä on mittauskammio, jossa on yksisuuttiminen siipipyörä. Sisääntulossa on suodatin, joka pyydystää suurimmat likapartikkelit. Mittari toimitetaan kompaktina yksikkönä. 3/6

4 Elektroninen näyttöyksikkö Elektroninen näyttöyksikkö sisältää elektroniikan ja 8-merkkisen LCD-näytön. Käyttöjännitteen 3 VDC tuottaa litiumparisto. Näytön alapuolella on IrDA-liitäntä automaattista mittarin luentaa varten. Virtauksenmittausosan elektronista näyttöyksikköä voidaan kääntää 360. Mitoitus Δp 1,0 Q p 1,5 m 3 /h Q p 2,5 m 3 /h 0,5 0,4 0,3 0,2 0,1 0,05 0,04 0,03 0,02 0,01 0,2 0,3 0,4 0,5 0,6 1,0 1,2 1,5 2 2, Q 5333D01 Painehäviökäyrä Δp Painehäviö bar Q Virtausmäärä m 3 /h Asennusohjeet Vesimittareiden käyttöä koskevia paikallisia määräyksiä (asennus, sinetöinti, käyttö jne.) on noudatettava. Luennan ja huollon helpottamiseksi mittariin täytyy päästä helposti käsiksi. Ennen mittarin sisääntuloa on oltava riittävästi putkea tasaantumista varten: 150 mm asennuspituuden ollessa 80 mm ja 110 mm 200 mm asennuspituuden ollessa 130 mm Jos mittaria käytetään vasta käyttöönoton jälkeen, tällöin voidaan asentaa ensin sovitin. Ennen mittarin asennusta putkijohto on huuhdottava perusteellisesti; tätä varten on asennettava sovitin. Mittaria asennettaessa on huomioitava virtaussuunta (osoitetaan virtauksenmittausosassa olevalla nuolella). Näyttöyksikkö tulee sijoittaa niin, että se on helposti luettavissa. Asennuksen jälkeen laitos on paineistettava testauspaineella. Näyttöyksikkö ja liittimet täytyy sinetöidä niiden peukaloinnin estämiseksi. Käyttöohjeet Uudelleenkalibroinnissa on noudatettava paikallisia määräyksiä. Asennussähkeiden lähettämistä varten tarvitaan asiaankuuluvat Siemeca TM -parametrointityökalut. 4/6

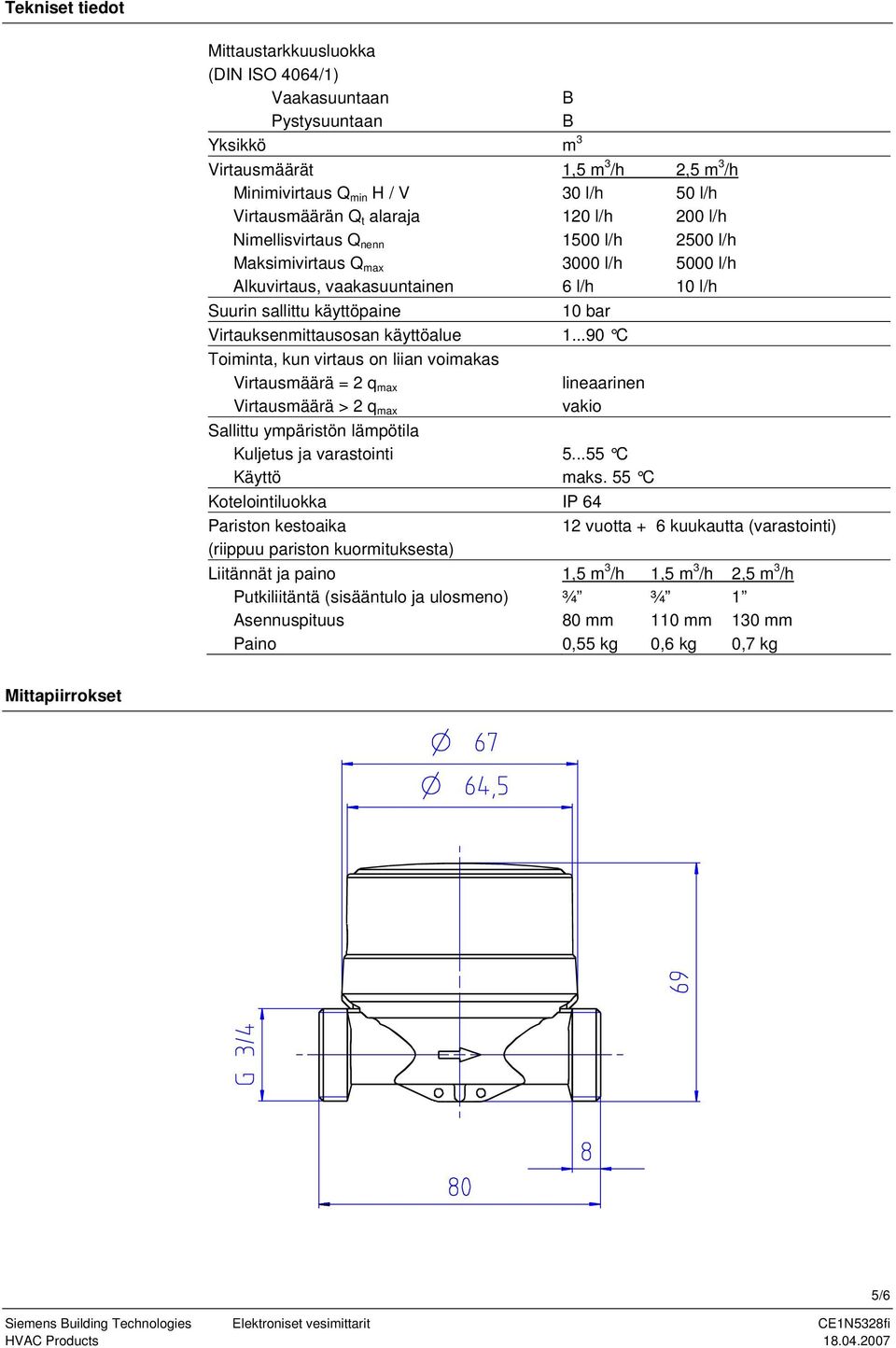

5 Tekniset tiedot Mittaustarkkuusluokka (DIN ISO 4064/1) Vaakasuuntaan B Pystysuuntaan B Yksikkö m 3 Virtausmäärät Minimivirtaus Q min H / V Virtausmäärän Q t alaraja Nimellisvirtaus Q nenn Maksimivirtaus Q max Alkuvirtaus, vaakasuuntainen Suurin sallittu käyttöpaine Virtauksenmittausosan käyttöalue C Toiminta, kun virtaus on liian voimakas Virtausmäärä = 2 q max Virtausmäärä > 2 q max Sallittu ympäristön lämpötila Kuljetus ja varastointi Käyttö 1,5 m 3 /h 2,5 m 3 /h 30 l/h 50 l/h 120 l/h 200 l/h 1500 l/h 2500 l/h 3000 l/h 5000 l/h 6 l/h 10 l/h 10 bar lineaarinen vakio C maks. 55 C Kotelointiluokka IP 64 Pariston kestoaika 12 vuotta + 6 kuukautta (varastointi) (riippuu pariston kuormituksesta) Liitännät ja paino Putkiliitäntä (sisääntulo ja ulosmeno) Asennuspituus Paino 1,5 m 3 /h 1,5 m 3 /h 2,5 m 3 /h ¾ ¾ 1 80 mm 110 mm 130 mm 0,55 kg 0,6 kg 0,7 kg Mittapiirrokset 5/6

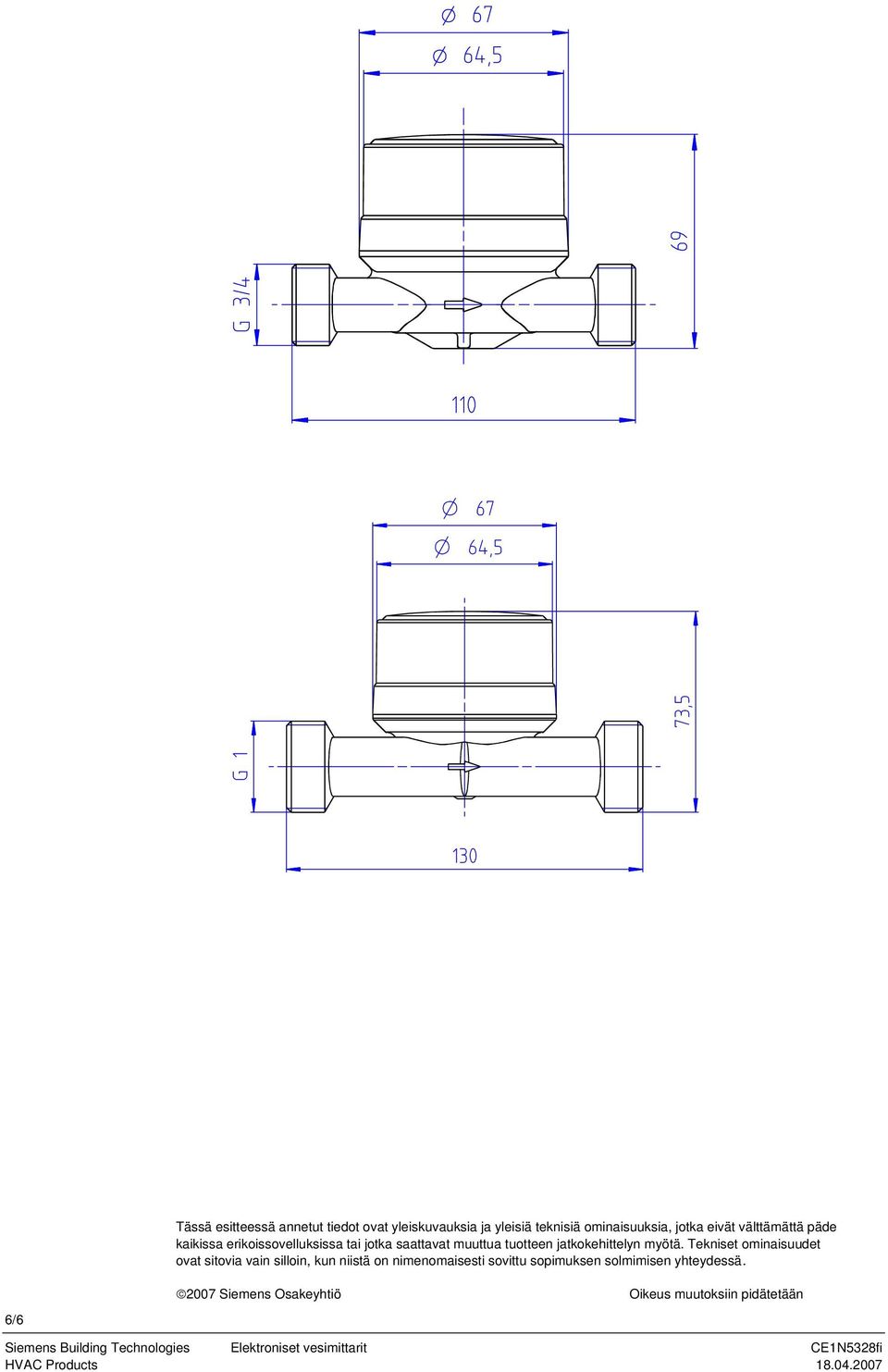

6 Tässä esitteessä annetut tiedot ovat yleiskuvauksia ja yleisiä teknisiä ominaisuuksia, jotka eivät välttämättä päde kaikissa erikoissovelluksissa tai jotka saattavat muuttua tuotteen jatkokehittelyn myötä. Tekniset ominaisuudet ovat sitovia vain silloin, kun niistä on nimenomaisesti sovittu sopimuksen solmimisen yhteydessä Siemens Osakeyhtiö Oikeus muutoksiin pidätetään 6/6
