1 RAK-C3004 Rakentamisen tekniikat Harjoitustyön viikkotehtävät Syksy 2017, periodi I + ( II ) Hannu Hirsi & Valeria Pulko & Lauri Turto & Maaria Koskinen & Liina Lindberg

2 Tiivistelmä : Rakentamisen tekniikat kurssin harjoitustyö 2017 : Tehtävä : Suunnittele 1-2 hengen ryhmissä opiskelijaperheelle asunto Kouvolaan. Rakennus saa olla enintään 20 krs-m2 ja yksikerroksinen. Rakennuksessa ei saa käyttää tasakattoa. Rakennusta ei tarvitse suunnitella liikuntarajoitteisille. Jokaisella ryhmällä tontin pohjasuhteet ja pinnan kallistus sekä rakennuksen suuntaus ovat erilaisia. Rakennusmateriaalit saa valita vapaasti. Työkalut : Autocad, Tekla, Scia, Mathcad. Työkalujen käytöstä järjestetään tukiopetusta. Tuotokset : Rakennussuunnitelmat, rakennetyypit, rakenneliittymät, alustavat rakennelaskelmat. Rakenteiden U-arvot ja rakennuksen energian kulutuksen laskenta sekä Arvio rakennuskustannuksista. Lähteet : Luennot, harjoitustöiden ohjaustilaisuudet ja RT-kortisto. Kouvolasta saatu aineisto. Ryhmätyö ja ryhmien välinen yhteistyö on ensisijainen ja erittäin suositeltavaa tapa toimia. Vain poikkeustapauksissa työ kannattaa tehdä yksin. Arkkitehtien täytyy aina tehdä työnsä yhdessä insinöörien kanssa

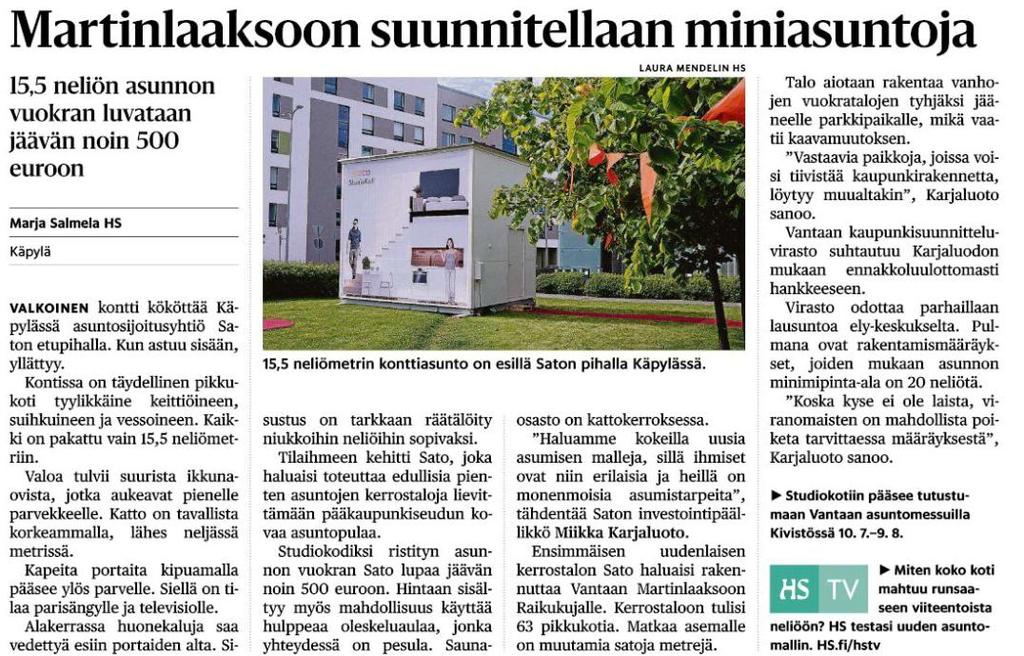

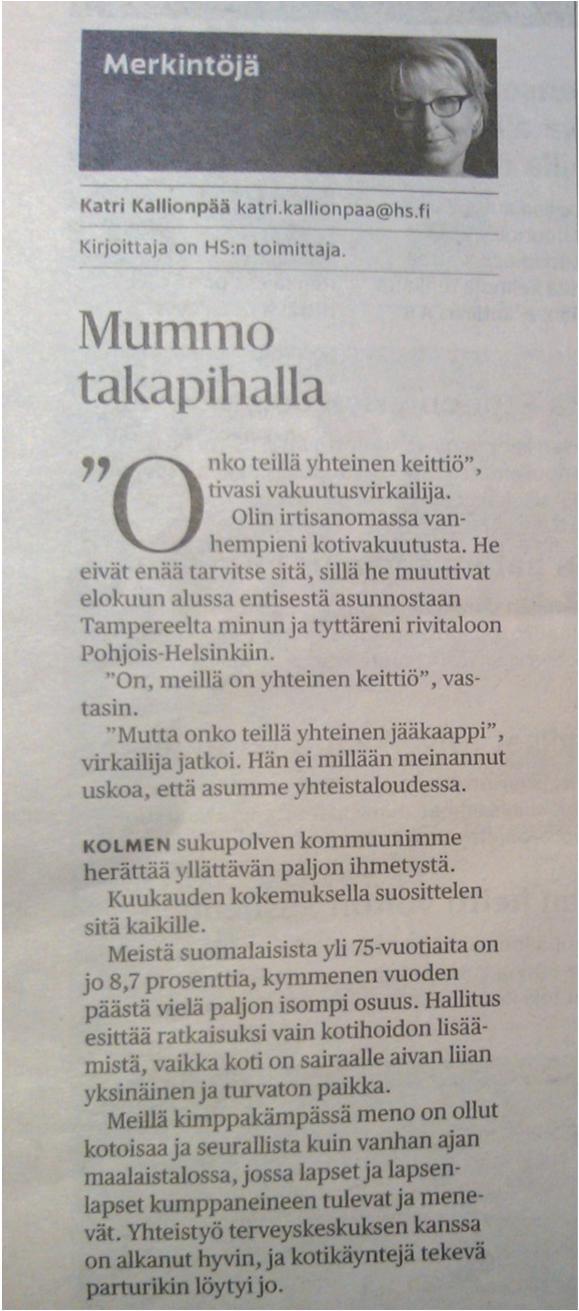

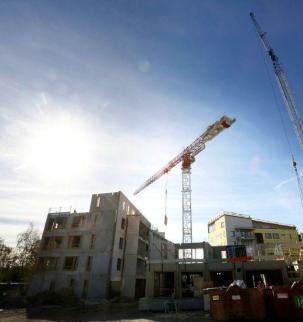

3 Tausta : Helsingin Sanomat

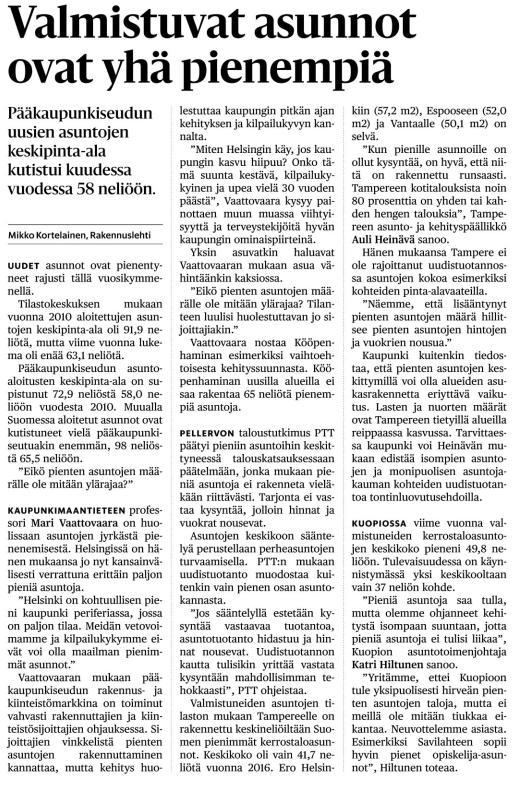

4 Tilanne nyt : Helsingin Sanomat

5 Harjoitustyön tavoite ja rajaus : Tavoite: Rakennuksen on täytettävä Harjoitustyössä päämääränä on mahdollisimman pitkälle suunnitella Kouvolaan, Korialle viranomaismääräykset. täydentämisrakentamiseen soveltuva, Työ on tehtävä aikaisemmilla kursseilla energiatehokas, EI-tasakattoinen, opetettuja insinöörin IT-työkaluja yksikerroksinen miniasunto, jonka hyödyntäen (luonnoksia voi laatia käsin pinta-ala on 20 krs-m2. piirtämällä). Asunto on suunniteltava pienen Rajaus : opiskelijaperheen tarpeisiin. Asunnon Rakennuksesta ei tehdä täydellisiä suunnittelujoustavuus ja suunnitelmia, vaan ainoastaan muunneltavuus erilaisille käyttäjille rajatuista, erikseen osoitetuista sekä mahdollisuus laajentamiseen on kohdista. otettava huomioon (katso liite : Yleisiä suunnitteluohjeita ) Työn ei tarvitse kaikilta osin yltää vielä ammattilaisen tasolle, mutta Pääpiirustusten lisäksi rakennuksesta kokonaisuuden täytyy olla toimiva. on esitettävä rakennesuunnitelmia, Virheet täytyy tunnistaa ja taloteknisiä suunnitelmia ja sen loppuluovutuksessa täytyy esittää energiatehokkuus ja kustannukset on parannusehdotuksia työhön. arvioitava.

6 Toteutus : Lähtötiedot : Harjoitustehtävä ohjeineen on esitetty kurssin MyCourse-sivuilla ja lähtötietoasiakirjat löytyvät kansioista kohdasta materiaalit. Lähtötietoasiakirjat sisältävät: Asemapiirros DWG ja PDF-formaateissa. Tietoja pohjasuhteista. Rakennukselle varattu paikka on rajattu asemapiirrokseen. Paikkaa ei saa muuttaa. Tavoite on kaikille yhteinen. Jokaisen tehtävä on kuitenkin joiltain parametreiltaan erilainen riippuen opintokirjan numerosta ja tekijän nimestä, kts erillinen ohje MC / Harjoitustöiden ohjeet. Suunnittelu : Rakennuksen suunnitelmat laaditaan vähitellen kurssin aikana viikoittain annettavina harjoitustehtävinä. Nämä viikkoharjoitustehtävät etenevät rinnan kurssin luentojen ja niiden yhteydessä laadittavien harjoitustehtävien kanssa. Ryhmät tekevät työnsä itsenäisesti ja luovuttavat osasuoritukset ryhmän yhteiseen MC / Harjoitustöiden palautuskansioon. Jokainen ryhmä saa viikottaisen palautteen viikkotehtävien ratkaisuistaan. Opiskelijoiden ohjaamista varten järjestetään suunnittelutyöpajoja, joissa ohjaajat kommentoivat töitä ja antavat tarvittaessa lisäohjeita. Lopullisen harjoitustyön vaatimia korjailu- ja viimeistelytöitä on mahdollista tehdä vielä periodin II ensimmäisellä viikolla. Harjoitustyötä ei voi tehdä jälkikäteen luovutuspäivän jälkeen. Uusi mahdollisuus on vasta seuraavana lukuvuonna. Ryhmäjako : Harjoitustyön on tarkoitus tehdä kahden hengen ryhmissä. Mutta työn voi tehdä myös yksilötyönä. Työparin saa valita itse. Rymät ilmoittautuvat MC / Harjoitusryhmiin ilmoittautuminen Mitäpä jos perustatte toimiston, jossa on monta suunnitteluryhmää...

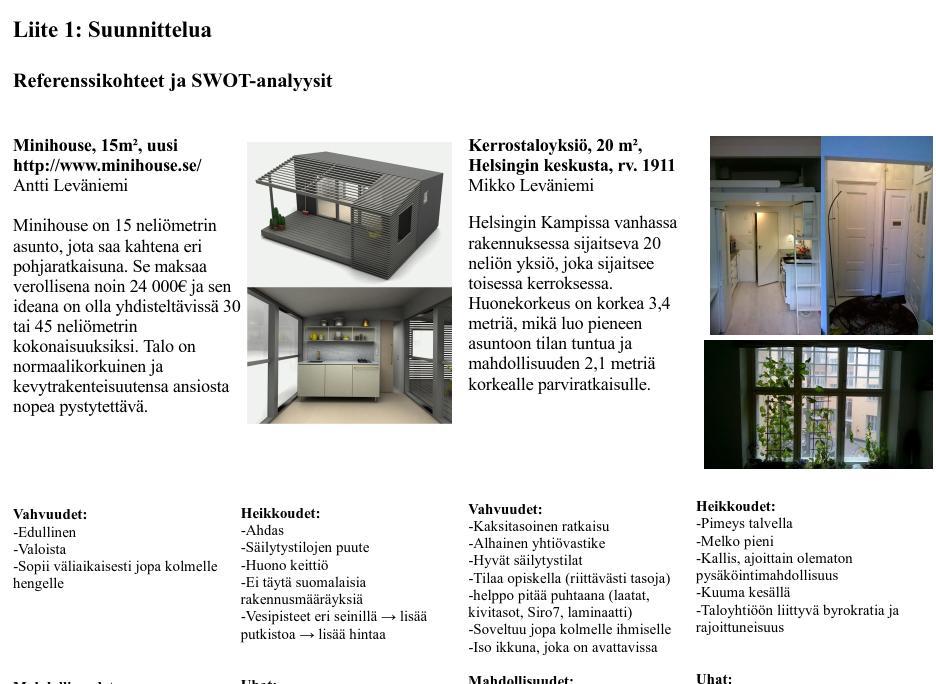

7 VIIKON 1 / 37 : HARJOITUSTEHTÄVÄT : 1. REFERENSSIANALYYSI : Kukin suunnitteluryhmä laatii valitsemansa suomalaisen tai kansainvälisen asuntokohteen ominaisuuksista SWOT-analyysin. Kohteen voi valita MC / Lisämateriaalit kohdasta tai kohteen voi etsiä itse. 2. EHDOTUKSET : Ryhmä laatii referenssikohteen pohjalta rakennuksesta ensimmäiset ehdotukset, missä on esitetty : rakennuksen sijainti tontilla, rakennuksen rakenteiden ääriviivat, tilajako ja aukotus ja rakennuksen ja tilojen pinta-alat sekä päämitat. Rakennusmateriaali- tai talotekniikkamerkinnät eivät vielä ole tarpeen. Ryhmä valitsee yhden lopullisen ehdotuksen luonnossuunnittelun pohjaksi. Ehdotuksesta on mahdollista kysyä opettajien kommentit ennen luonnosten laatimista. Tätä voitte aloitella heti kun suinkin ehditte! Referenssikohde : Opettajina Liina Lindberg, Sanna Kauppi ja Hannu Hirsi Selvitä referenssistä : 1. päämitat, 2. pinta-alat ja tilavuudet, 3. rakennustapa, 4. rakennusmateriaali ja 5. talotekninen ratkaisu. Referenssianalyysi ja LOPULLINEN ehdotus tulostetaan PDFtiedostoksi (1 x A3) ja tallennetaan harjoitustöiden palautuskansioon. Ehdotukset voivat poikkeuksellisesti olla käsin piirrettyjä.

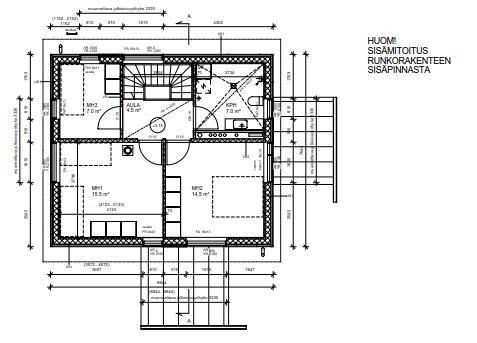

8 VIIKON 1 HARJOITUSTEHTÄVÄT JATKUVAT TOIMINNALLINEN ANALYYSI : Ryhmä tekee toiminnallisen analyysin valitsemalleen lopulliselle ehdotukselle. Analyysin tuloksena saadaan : yhteyssuhdepiirros, riippuvuusmatriisi, toimintojen alustava sijoituskaavio ja käyttäjän vaatimuslista (katso luennot) rakennussuunnittelua varten. 4. LUONNOS : Laatii ehdotukselle tehdyn toiminnallisen analyysin pohjalta rakennuksesta ensimmäisen luonnoksen, missä on esitetty : tarkistetut ratkaisut tilajaolle ja aukotuksille ja laskettu pinta-alat (huoneiden pinta-alat, krsm2 ja hyöty-m2) tilavuudet sekä (br-m3.) Rakennusmateriaali- tai talotekniikkamerkinnät eivät vielä ole tarpeen. Rakennuksen julkisivupiirrokset. Luonnos Toiminnallinen analyysi, vaatimuslista ja luonnos tulostetaan PDF-tiedostoksi (1 x A3) ja tallennetaan harjoitustöiden palautuskansioon. Kaikki aineisto pitää olla tietokoneavusteisesti tehtyä, mutta rakennuskuvat saavat olla vielä lyijykynäluonnoksia.

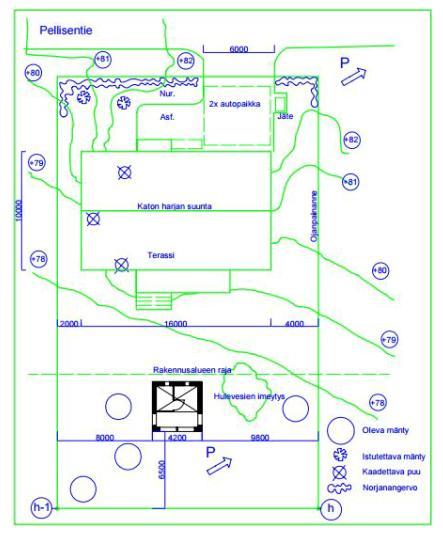

9 Esimerkki :

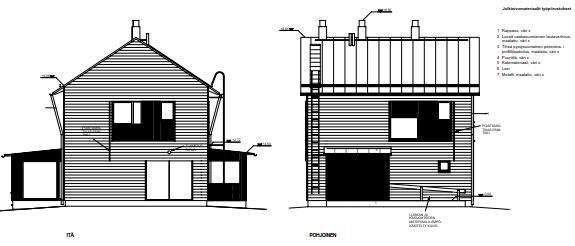

10 VIIKON 2 / 38 HARJOITUSTEHTÄVÄT : 5. RAKENNUSMATERIAALIEN VALINTA JA RAKENNUKSEN MALLINTAMINEN : Ryhmä valitsee luonnostelemalleen rakennukselle sen pääasialliset rakennusmateriaalit : maarakenteiden ja perustusten, runkorakenteiden, eristävien rakenteiden sekä katon, julkisivujen ja sisätilojen pintarakenteiden materiaalit. Laatii virallisilla materiaalien piirustusmerkinnöillä luonnoksien standardien mukaiset pohja- ja julkisivupiirustukset. Laatii rakennetyypit : vesikatto ja yläpohja, alapohja, ulkoseinä, sisäseinät. Määrittelee rakenteiden tuoterakenteet. Valitsee rakennukselle alustavasti tuotantotavan ja tuotantotekniikan. Luonnosten täydentäminen : Tuoterakenne : Opettajina Valeria Pulko ja Lauri Turto Rakennetyyppi : Rakennusmateriaalimerkinnöin täydennetyt tietokoneella laaditut luonnospiirustukset (1 x A3) ja rakennetyypit tuoterakenteineen (1 x A3) tallennetaan harjoitustöiden palautuskansioon.

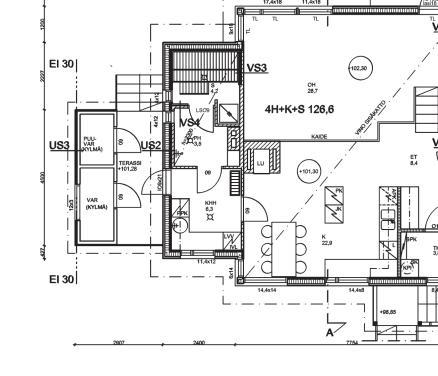

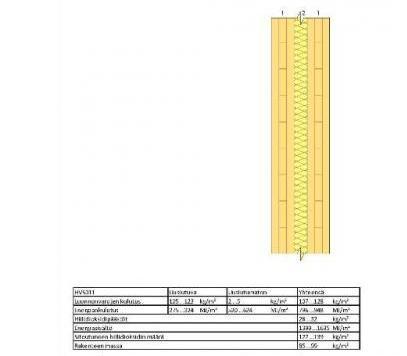

11 Esimerkki :

12 VIIKON 3 / 39 HARJOITUSTEHTÄVÄT : 6. ERISTÄVIEN RAKENTEIDEN SEKÄ TALOTEKNIIKAN SUUNNITTELU JA ALUSTAVA MITOITUS : Ryhmä valitsee luonnostelemalleen rakennukselle sen eristysratkaisut : ryhmät mitoittavat lämmöneristeet : perustuksien routaeristykset, alapohjan, yläpohjan ja ulkoseinien eristävät rakenteet. valitsevat rakenteille toimivat höyrynsulku ja ilmansulkuratkaisut valitsevat rakennukselle energiatehokkaat ikkunat ja ovet. tarkistavat vesikaton vedeneristysratkaisut. Suunnittelee rakennuksen yhden liittymän yksityiskohtaisesti : (alapohjan ja seinän liittymän tai ikkunan ja seinän liittymän tai yläpohjan ja ulkoseinän liittymän. Laatii rakennuksen leikkauspiirustuksen. Tarkistavat rakennuksen luonnospiirustuksen ja rakennetyypit tehtyjen eristysratkaisujen perusteella. Valitsee rakennukseen sopivan talotekniikan alustavasti ja tarkistaa talotekniikan vaatimien tilojen mitoituksen. Opettajina Maaria Koskinen ja Hannu Hirsi Eristävien rakenteiden mitoituslaskelmat (n x A4) ja rakennetyypit (1 x A3) sekä luettelo taloteknisistä valinnoista tulostetaan PDF-tiedostoiksi ja tallennetaan harjoitustöiden palautuskansioon.

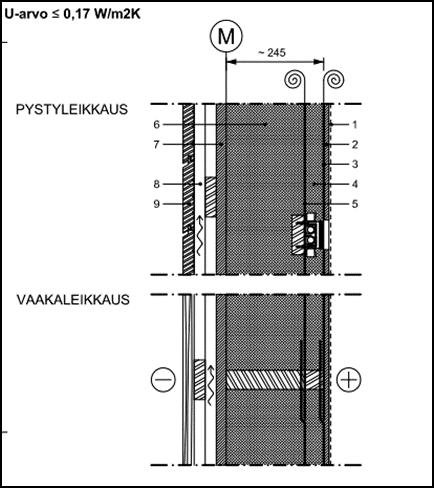

13 Esimerkki :

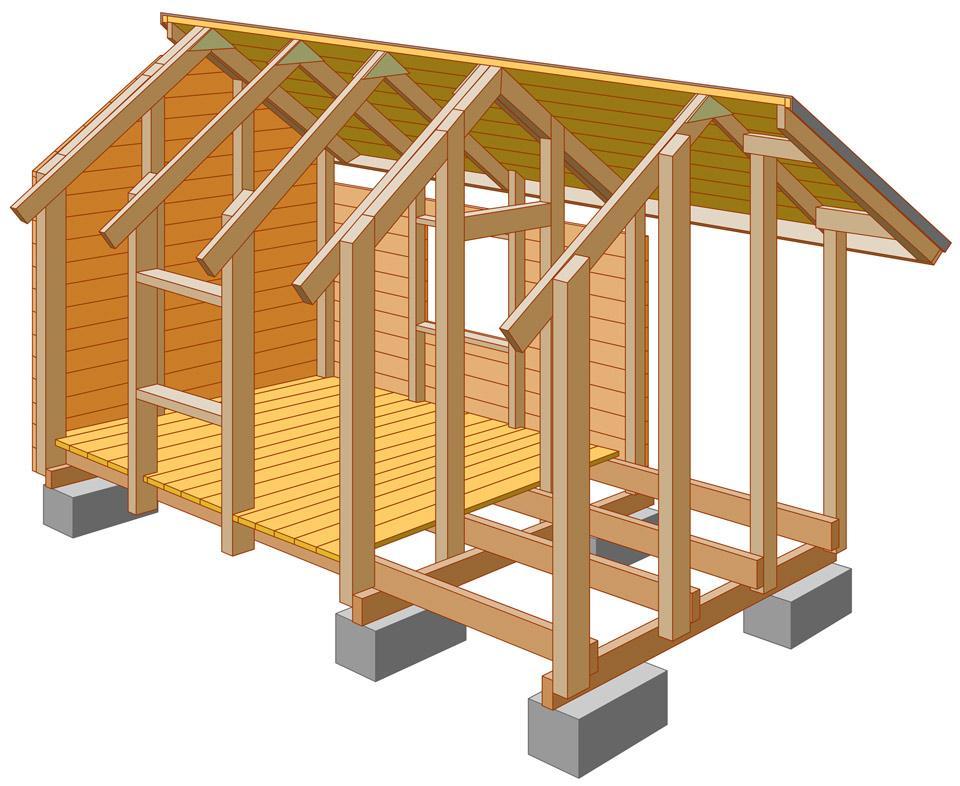

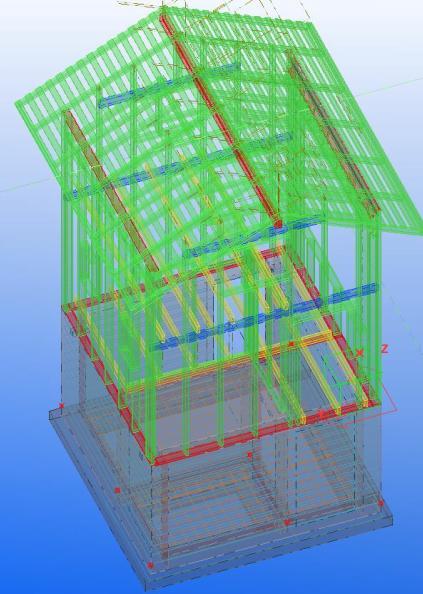

14 VIIKON 4 / 40 HARJOITUSTEHTÄVÄT : 7. KANTAVIEN RAKENTEIDEN MITOITUS JA RAKENNUKSEN 3D-MALLINNUS : Ryhmä valitsee luonnostelemalleen rakennukselle sen kantavien runkorakenteiden ratkaisut : laatii rakennukselle staattisen mallin, mitoittaa anturaperustukset, puisen alapohjapalkin ja puisen ulkoseinätolpan mittasuositusten ja alustavien laskelmien perusteella. Laatii rakennuksen rungon 3D-mallin suositellaan TS:n käyttöä, vaihtoehtona Google Sketch UP / Archicad / Revit Structures. Laatii rakennuksen alapohjan asennus- ja valmistuspiirustukset : piirustukset tulostetaan 3D-mallista ilman liitosten suunnittelua. Opettajina Valeria Pulko ja Lauri Turto Tässä kuvassa on 25 rakenneteknistä virhettä, löydätkö sinä niistä 10? Alustavat kantavien rakenteiden mitoituslaskelmat (n x A4) ja 3D-malli (1 x A3) tulostetaan PDF-tiedostoksi ja tallennetaan harjoitustöiden palautuskansioon.

15 Esimerkki : Seinän valmistussuunnitelma

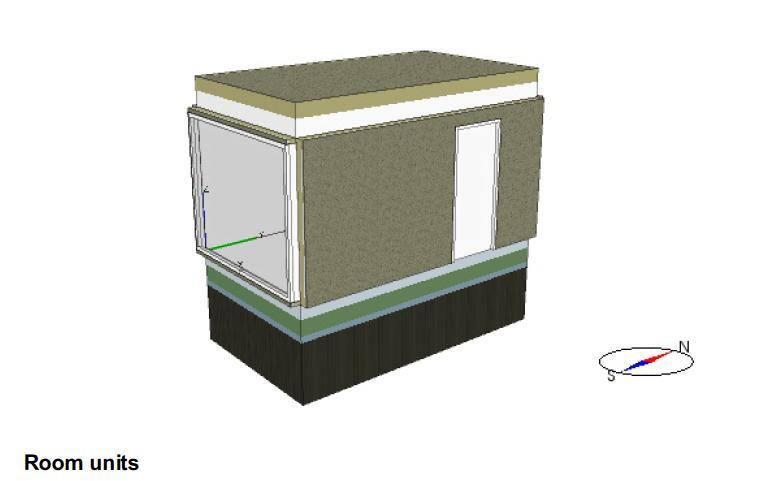

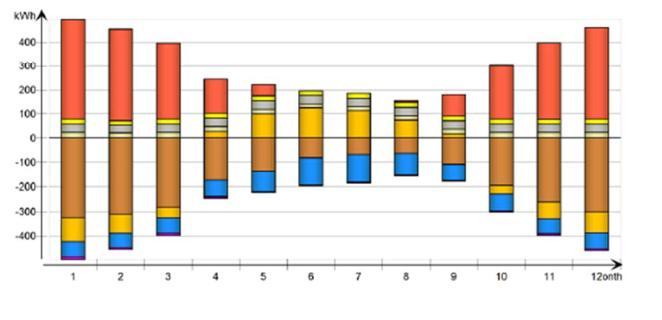

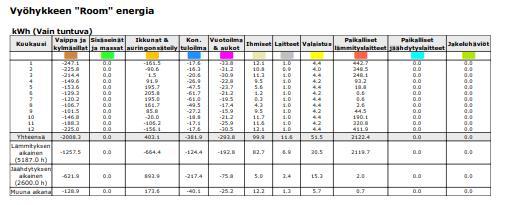

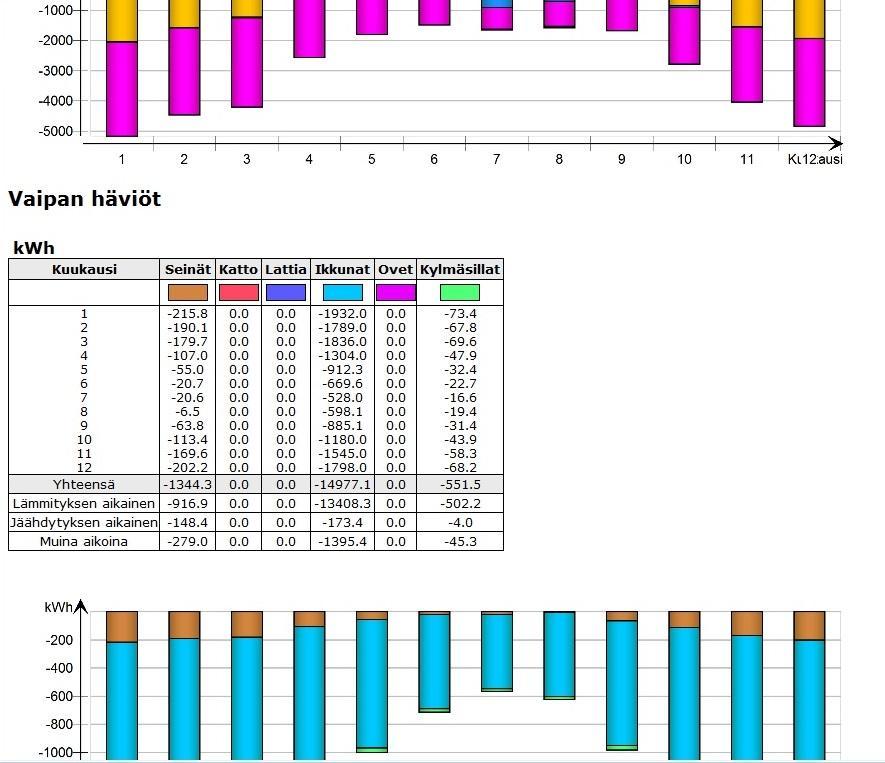

16 VIIKON 5 / 41 HARJOITUSTEHTÄVÄT : 8. RAKENNUKSEN ENERGIA- TEHOKKUUS : Työryhmät analysoivat IDA:lla suunnittelemansa rakennuksen energiatehokkuuden. Tehdyn analyysin perusteella työryhmät tekevät listan ehdotuksista energiatehokkuuden parantamiseksi. Rakennuksen energiatehokkuusluokka, E-luku määritetään. Opettajina Maaria Koskinen ja Hannu Hirsi IDA:n 3D-malli (1 x A3) ja energiatehokkuussimuloinnin tulokset (n x A4) tulostetaan PDF-tiedostoksi ja tallennetaan harjoitustöiden palautuskansioon.

17 Esimerkki :

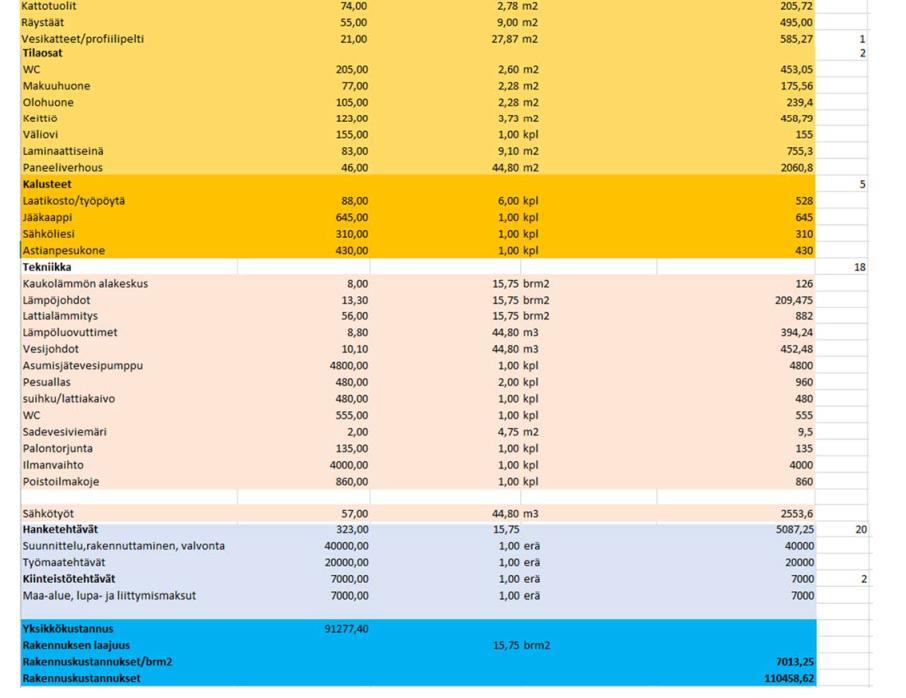

18 VIIKON 6 / 42 HARJOITUSTEHTÄVÄT : 9. RAKENNUSKUSTANNUKSET : Työryhmät laskevat rakenteiden ja laitteiden määrät sekä selvittävät yksikkökustannukset, työmaan yhteiskustannukset ja yleiskustannukset kirjallisuuden avulla. Kustannusselvityksen perusteella rakennukselle lasketaan sen kokonaiskustannukset, ja kustannukset br-m3, krs-m2 ja hyöty-m2 kohden. Opettajana Hannu Hirsi Kustannusarvio tulostetaan PDF-tiedostoksi (n x A4) ja tallennetaan kurssisivuille XX.XX. mennessä.

19 Esimerkki :

20 VIIKON 7 / 43 TEHTÄVÄT : 9. RAKENNUSSUUNNITELMIEN VIIMEISTELY : Suunnitteluryhmä voi tarvittaessa korjata viikkotehtävien puutteita ja virheitä saatujen kommenttien pohjalta. Viikkotehtävistä kootaan lopullinen suunnitteluaineisto. Opettajana Hannu Hirsi Viimeistellyt suunnitelmat kootaan yhteen ja tulostetaan PDF-tiedostoksi (n x A4 / n x A3 ) ja tallennetaan harjoitustöiden palautuskansioon. Ryhmä voi varata aikaa sähköpostitse viikolle 7 / 43 Hannu Hirsiltä tarvittaessa lisäohjeita varten

21 Ohjaus ja arvostelu: Ohjaus : Suunnitteluryhmien oletetaan toimivan itsenäisesti ja hakevan tietoja aktiivisesti kurssin luennoilta, kotisivuilta ja yleisistä tietokannoista. Palaute osatehtävistä annetaan Mycoursesivuston kautta suoraan ryhmille : Osa palautteesta on tyypiltään viranomaismääräyksien luonteisia, joka on ehdottomasti otettava harjoitustyötä jatkettaessa huomioon. Osa on ohjeellista, jotka opiskelijoiden toivotaan ottavan huomioon (vaikuttavat arvosteluun). Ryhmien on mahdollista saada ohjausta viikoittain työpajoissa, jossa isommissa ryhmissä haetaan yhdessä ratkaisuja teknisiinongelmiin. Arvostelu : Harjoitustyö arvostellaan kurssin päätyttyä sekä viikkotehtävien että kommenttien pohjalta korjatun suunnitelman perusteella : Ainoastaan työt, joissa kaikki osatehtävät on luovutettu arvostellaan. Osatehtävien ja/tai korjatun suunnitelman luovutuksen myöhästyessä tämä otetaan huomioon arvosanaa alentavana arvostelussa. Pääpaino arvostelussa on työryhmän teknisissä analyyseissä ja ratkaisuissa : Ansiokkaat arkkitehtooniset ratkaisut otetaan lisäansioina huomioon. Suunnitteluryhmä saa yhteisen, saman arvosanan : Poikkeuksellisessa tapauksessa työmäärän jakautuessa huomattavan epätasaisesti jäsenten kesken arvostelu tehdään molemmille erikseen. Arvostelussa kokonaisratkaisun ansiot ovat tärkeämpiä kuin yksityiskohtien virheettömyys. Tilojen, rakenteiden ja talotekniikan pitää muodostaa toimiva kokonaisuus.

22 Lisäohjeita : Yleistä : Tehtävänä on suunnitella Kouvolaan erillinen asuinrakennus asemapiirroksessa esitetylle tontille. Suunnitelman tulee muodostaa viihtyisä ja monipuolinen kokonaisuus, jolla on oma selkeä ja moderni identiteettinsä. Suunniteltavien asumisen ratkaisujen tulee olla monipuolisia ja ottaa huomioon erilaisten asukkaiden tarpeita. Samalla ratkaisujen tulee täyttää voimassa olevat määräykset. Tavoitteena on ympäröivän asuinalueen ominaisuuksia hyödyntävä, uutta paikallista omaleimaisuutta luova suunnitelma. Suunnittelutyössä rakennettava tontin osa ajatellaan tyhjänä ilman säilytettäviä rakenteita. Asuinrakennus : Ratkaisun kerrosneliömetrimäärä on 20 m2 ja rakennusten kerrosluku on 1. Näistä alkuehdoista ei voi poiketa. Mikäli kerrosala ylittyy vähäisessä määrin, voi suunnittelutyön jatkosta keskustella ohjaajien kanssa. Suunnitelman tulee sisältää asunto aputiloineen. Alueella ainoa mahdollinen rakennustyyppi on erillispientalo. Asuinrakennusten ja korttelirakenteen suunnittelun tulee edistää yhteisöllisyyden muodostumista, mutta toisaalta asukkaalla tulee myös olla mahdollisuus yksityisyyteen ja vetäytymiseen. Helposti tunnistettava hierarkia yksityisen ja yhteisen välillä estää konfliktien muodostumista ja tontin sisäisten epämääräisten joutoalueiden syntymistä. Tontin asuntojen, kulkureittien ja sisäänkäyntien oikealla sijoittelulla voidaan asukkaiden kohtaamista helpottaa ja rohkaista. Ulkooleskelutilojen ja yhteisten ulkotilojen avautuminen edullisiin ilmansuuntiin tulee huomioida. Suunnitelman tulee huomioida asuntojen soveltuvuus opiskelijaperheelle : Ensisijainen tavoite on suunnitella asunto opiskelijalle, opiskelijapariskunta tai pienperheelle. Myös palvelujen läheisyyttä ja pientä pihaa haluava senioriasukas tai tavanomaiselle pientaloalueelle vaihtoehtoa etsivä, helppohoitoista asuin- ja työtilan yhdistävää ratkaisua uudesta kaupunkimiljööstä etsivä henkilö. Liikuntarajoitteisia ei tarvitse ottaa huomioon (opiskelija-asunto). Liite 1 / 1

23 Lisäohjeita jatkuu... Monipuolisuutta toivotaan esim. asunnon hyvällä muunneltavuudella ja helpolla laajennettavuudella, rakennuksen liitevyöhykkeiden oivaltavalla käytöllä, erillisillä aputiloilla ja työhuoneilla sekä asukkaiden yhteiskäyttötiloilla. Asuntojen ei tarvitse siis olla kokonaisuudessaan esteettömiä. Tällöin ne kuitenkin vaativat ns. esteettömän selviytymiskerroksen. Tällöin asunnon sisääntulokerroksessa tulee voida järjestää esteettömät tilat vähintään yhden asukkaan yöpymistä, peseytymistä ja ruokailua varten. Pihajärjestelyt ja pysäköinti Tontin ulko- /pihatilat tulee esittää toiminnallisesti jäsennettyinä. Pihalle tulee sijoittaa asumisen kannalta tarpeelliset toiminnat kuten oleskelu, leikki, polkupyörien säilytys, pyykin kuivaus, tomutus, jne. Erityistä huomiota tulee kiinnittää pihatilojen hierarkkiseen jäsentelyyn, yhteisen pihatilan suhteeseen asuntokohtaisiin ulkotiloihin sekä julkisen rakennuksen suhteeseen asuinpihan tiloihin. Tontin sisäiset reitit tulee mitoittaa siten, että pelastus- ja huoltoliikenne asunnoille voidaan järjestää. Pysäköintiratkaisujen tulee olla maanvaraisia ja yksitasoisia. Tontin ajoneuvoliikenne tulee järjestää siten, että pihalle jää turvallista oleskelualuetta asukkaiden aktiiviseen käyttöön. Alueen asukaspysäköintiä on tonteilla ja kadun varsilla. Opiskelija voi käyttää perustellusti valintansa mukaan edellä mainittuja pysäköintimahdollisuuksia autopaikoituksen järjestämiseksi normin mukaisesti. Autopaikkojen tulee kuitenkin sijaita tontilla tai sitä ympäröivien katujen varsilla. Katso myös : Kuopion ja Helsingin kaupunkien pientalo- ohjeistus. Liite 1 / 2 Muista luovuttaa kaikki viikkotehtävät ja viimeistelty rakennussuunnitelma aina PDF-tiedostona. Tarkista, että kaikissa luovutettavissa asiakirjoissa on sinun nimesi ja opintonumerosi.
