Palvelumme tuulivoimaloille

Transkriptio

1

2 REJLERS» Monialainen tekninen suunnittelu- ja konsulttitoimisto.» Toimimme 70 paikkakunnalla Ruotsissa, Suomessa, Norjassa ja Venäjällä.» Lähes 10 vuoden kokemus tuulivoimahankkeista

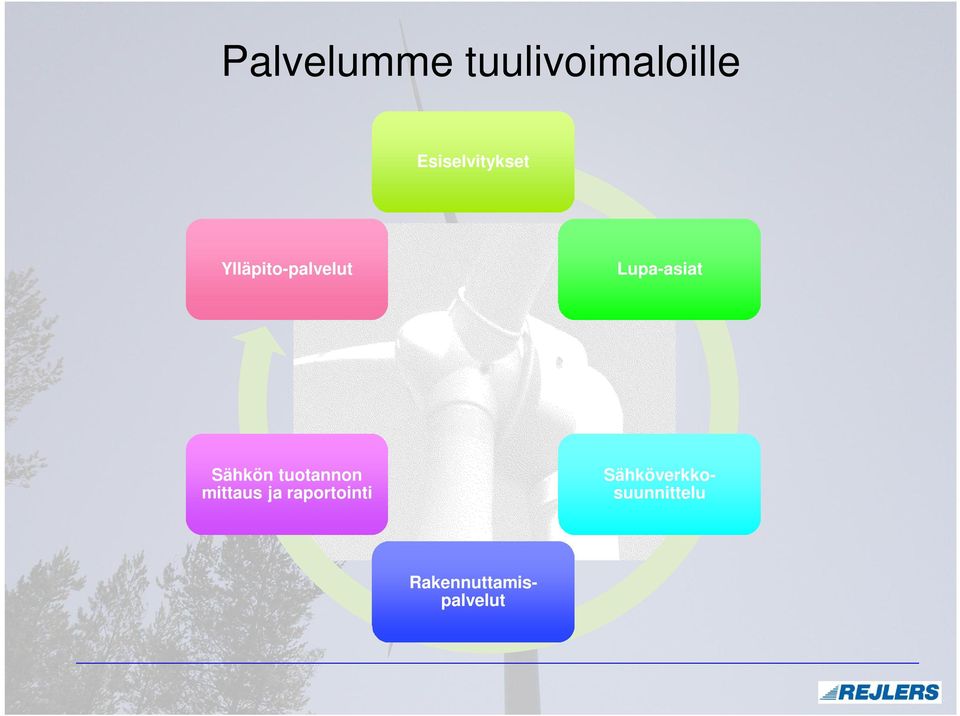

3 Palvelumme tuulivoimaloille Esiselvitykset Ylläpito-palvelut Lupa-asiat Sähkön tuotannon mittaus ja raportointi Sähköverkkosuunnittelu Rakennuttamispalvelut

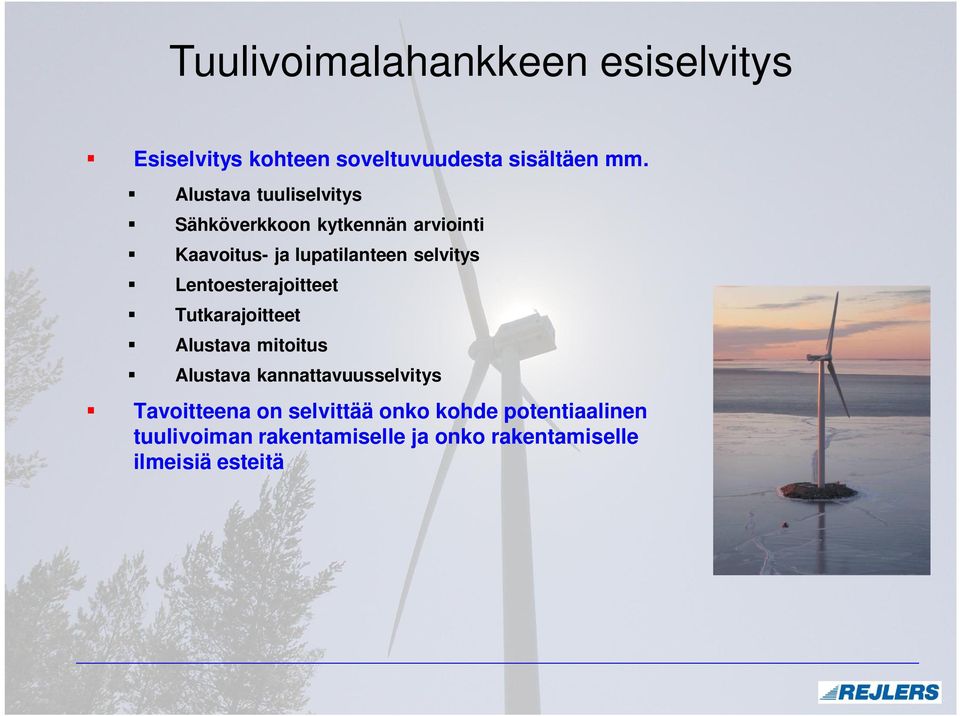

4 Tuulivoimalahankkeen esiselvitys Esiselvitys kohteen soveltuvuudesta sisältäen mm. Alustava tuuliselvitys Sähköverkkoon kytkennän arviointi Kaavoitus- ja lupatilanteen selvitys Lentoesterajoitteet Tutkarajoitteet Alustava mitoitus Alustava kannattavuusselvitys Tavoitteena on selvittää onko kohde potentiaalinen tuulivoiman rakentamiselle ja onko rakentamiselle ilmeisiä esteitä

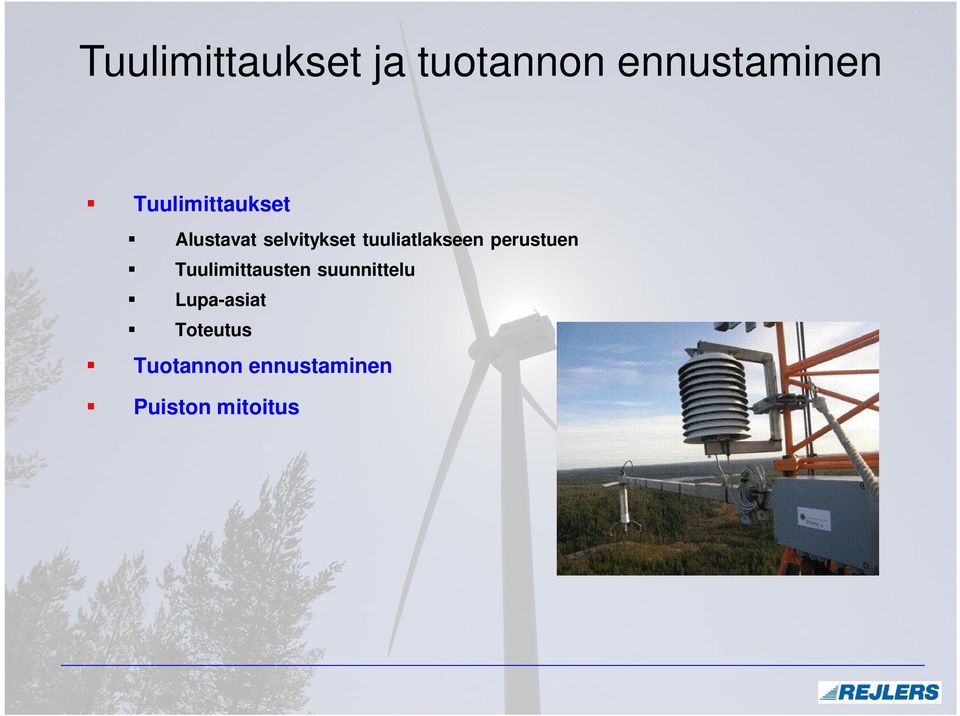

5 Tuulimittaukset ja tuotannon ennustaminen Tuulimittaukset Alustavat selvitykset tuuliatlakseen perustuen Tuulimittausten suunnittelu Lupa-asiat Toteutus Tuotannon ennustaminen Puiston mitoitus

6 Kaavoitus ja maankäytön suunnittelu Maankäytön suunnittelu Käydään läpi eri sijaintivaihtoehdot ja laajuus ottaen huomioon tuuliolosuhteet ja maisemalliset sekä luontoarvojen reunaehdot Tutkitaan kaavalliset lähtökohdat ja yhdyskuntarakenne Selvitetään tuulipuiston YVA-lain mukainen ympäristövaikutusten arviointitarve Selvitetään maankäyttö- ja rakennuslainsäädännön mukainen lupatarve (rakennuslupa/toimenpidelupa) Laaditaan tarvittaessa YVA (yleensä yli 10 voimalan puisto) Varmistetaan että luonnon- ja maisemansuojelua koskevat säädökset on huomioitu ja niiden mahdollisesti edellyttämät selvitykset on laadittu Prosessissa kuullaan asianosaiset ja selvitetään alueen eläin- ja luontoarvot.

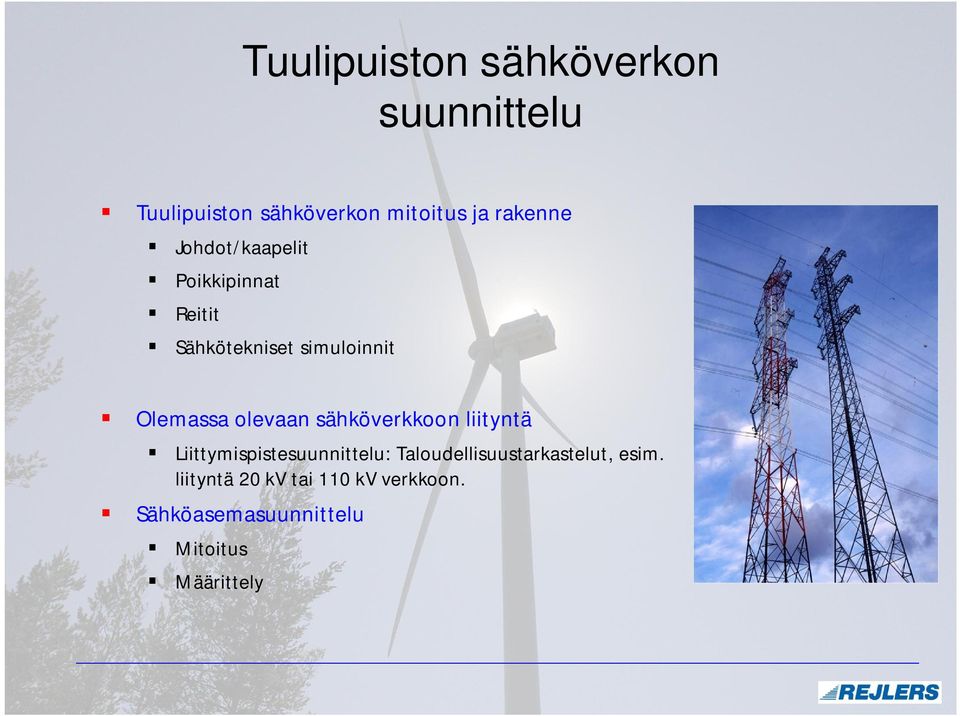

7 Tuulipuiston sähköverkon suunnittelu Tuulipuiston sähköverkon mitoitus ja rakenne Johdot/kaapelit Poikkipinnat Reitit Sähkötekniset simuloinnit Olemassa olevaan sähköverkkoon liityntä Liittymispistesuunnittelu: Taloudellisuustarkastelut, esim. liityntä 20 kv tai 110 kv verkkoon. Sähköasemasuunnittelu Mitoitus Määrittely

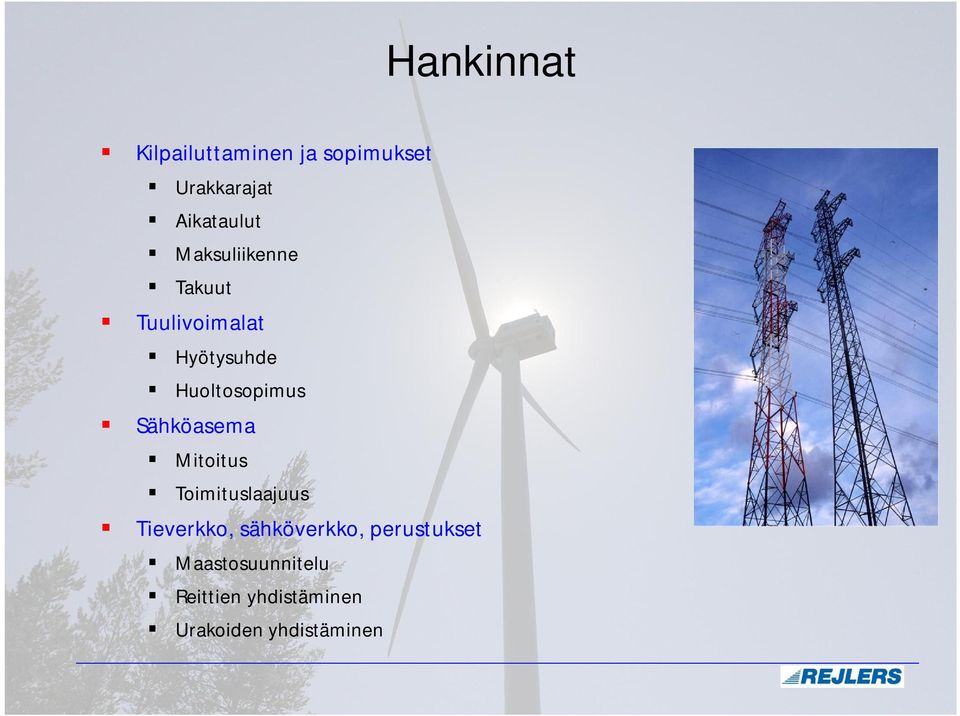

8 Hankinnat Kilpailuttaminen ja sopimukset Urakkarajat Aikataulut Maksuliikenne Takuut Tuulivoimalat Hyötysuhde Huoltosopimus Sähköasema Mitoitus Toimituslaajuus Tieverkko, sähköverkko, perustukset Maastosuunnitelu Reittien yhdistäminen Urakoiden yhdistäminen

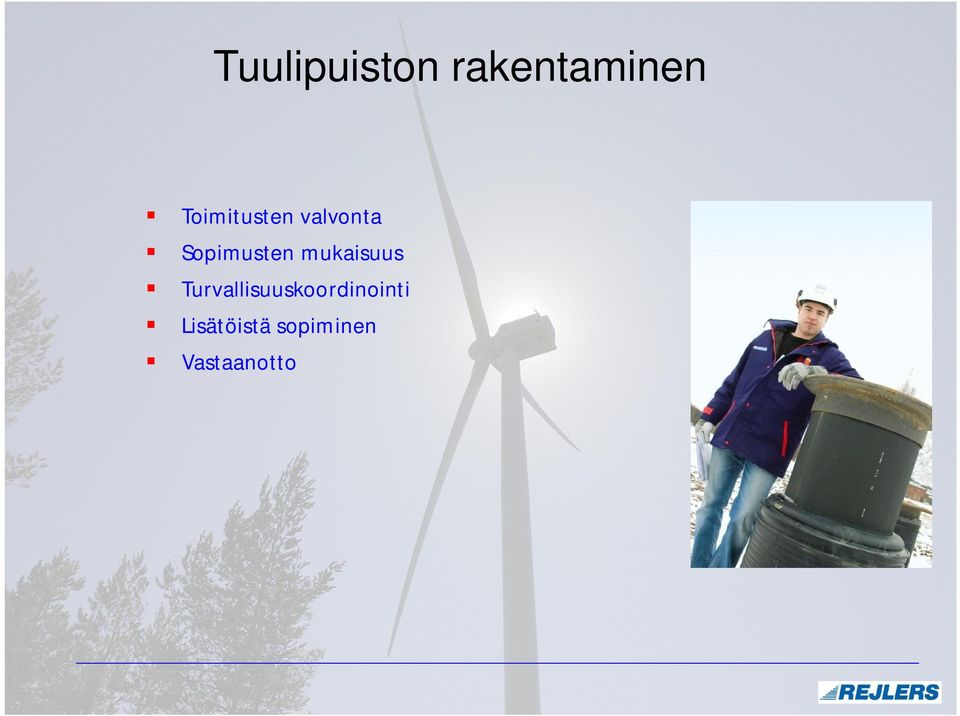

9 Tuulipuiston rakentaminen Toimitusten valvonta Sopimusten mukaisuus Turvallisuuskoordinointi Lisätöistä sopiminen Vastaanotto

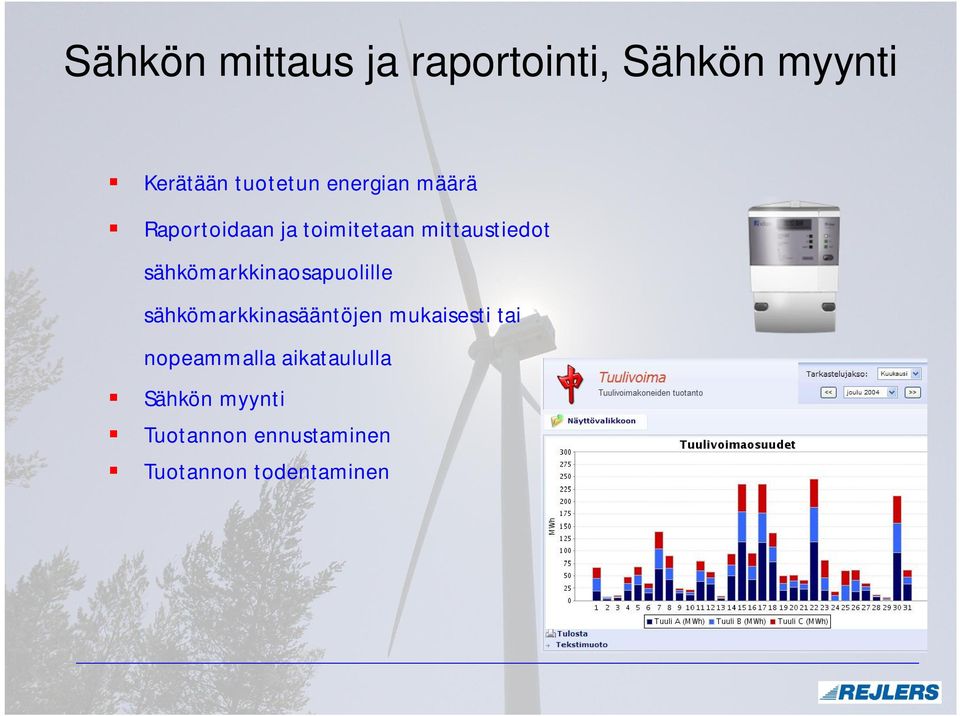

10 Sähkön mittaus ja raportointi, Sähkön myynti Kerätään tuotetun energian määrä Raportoidaan ja toimitetaan mittaustiedot sähkömarkkinaosapuolille sähkömarkkinasääntöjen mukaisesti tai nopeammalla aikataululla Sähkön myynti Tuotannon ennustaminen Tuotannon todentaminen

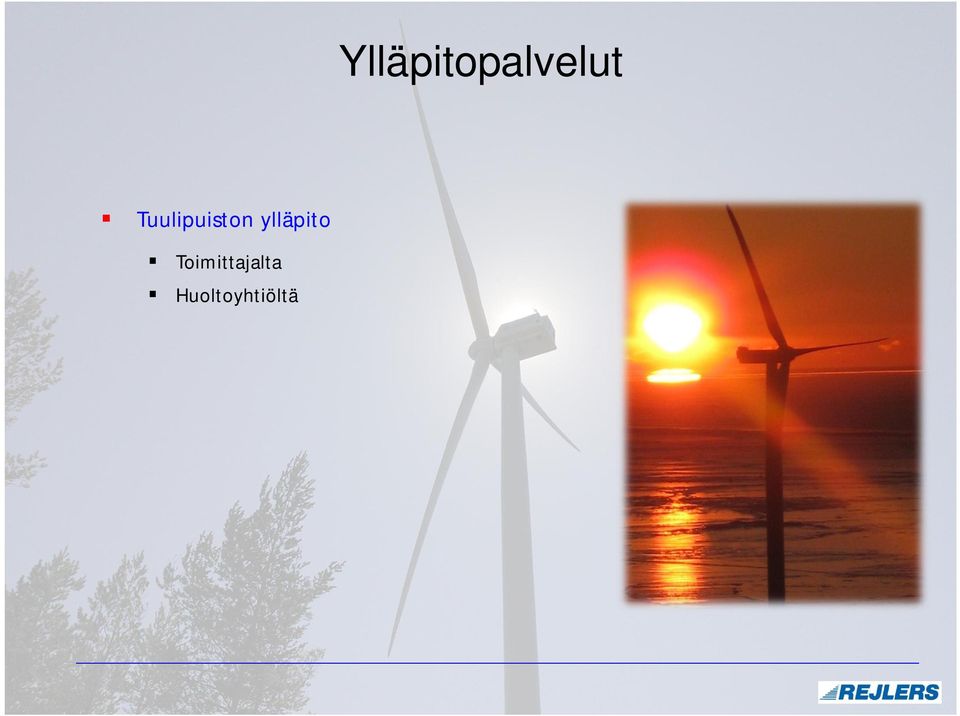

11 Ylläpitopalvelut Tuulipuiston ylläpito Toimittajalta Huoltoyhtiöltä

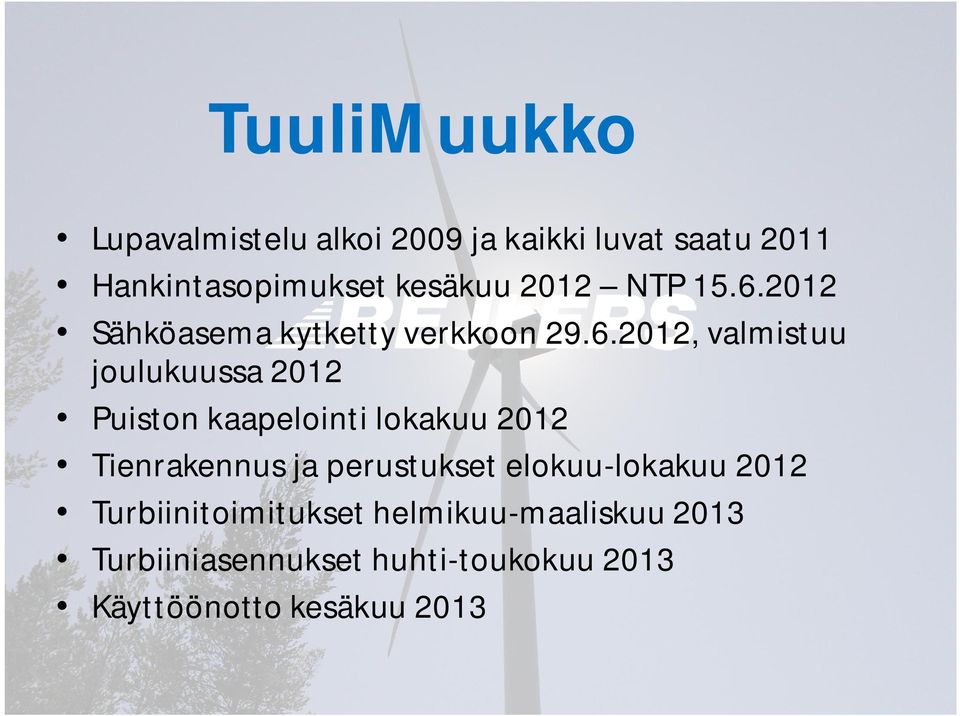

12 TuuliMuukko Lupavalmistelu alkoi 2009 ja kaikki luvat saatu 2011 Hankintasopimukset kesäkuu 2012 NTP Sähköasema kytketty verkkoon , valmistuu joulukuussa 2012 Puiston kaapelointi lokakuu 2012 Tienrakennus ja perustukset elokuu-lokakuu 2012 Turbiinitoimitukset helmikuu-maaliskuu 2013 Turbiiniasennukset huhti-toukokuu 2013 Käyttöönotto kesäkuu 2013

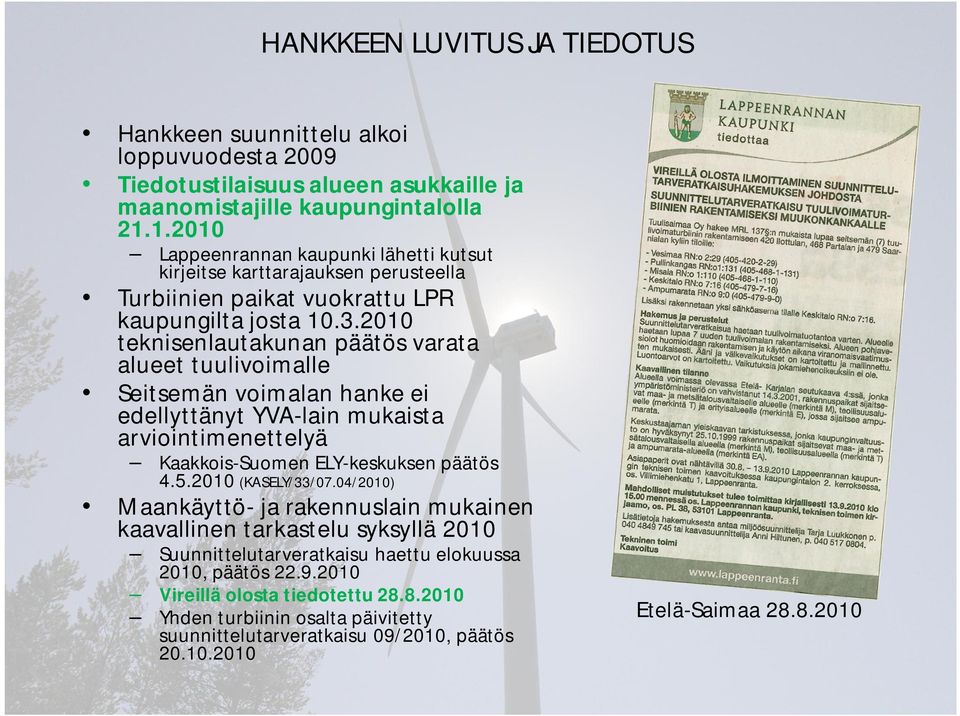

13 HANKKEEN LUVITUS JA TIEDOTUS Hankkeen suunnittelu alkoi loppuvuodesta 2009 Tiedotustilaisuus alueen asukkaille ja maanomistajille kaupungintalolla Lappeenrannan kaupunki lähetti kutsut kirjeitse karttarajauksen perusteella Turbiinien paikat vuokrattu LPR kaupungilta josta teknisenlautakunan päätös varata alueet tuulivoimalle Seitsemän voimalan hanke ei edellyttänyt YVA-lain mukaista arviointimenettelyä Kaakkois-Suomen ELY-keskuksen päätös (KASELY/33/07.04/2010) Maankäyttö- ja rakennuslain mukainen kaavallinen tarkastelu syksyllä 2010 Suunnittelutarveratkaisu haettu elokuussa 2010, päätös Vireillä olosta tiedotettu Yhden turbiinin osalta päivitetty suunnittelutarveratkaisu 09/2010, päätös Etelä-Saimaa

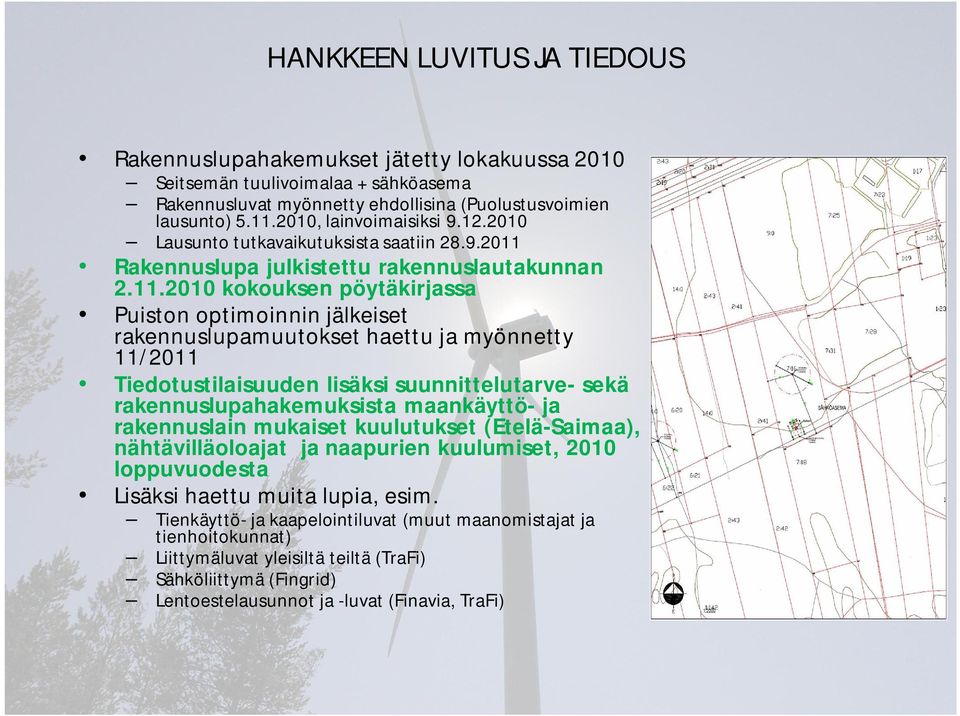

14 HANKKEEN LUVITUS JA TIEDOUS Rakennuslupahakemukset jätetty lokakuussa 2010 Seitsemän tuulivoimalaa + sähköasema Rakennusluvat myönnetty ehdollisina (Puolustusvoimien lausunto) , lainvoimaisiksi Lausunto tutkavaikutuksista saatiin Rakennuslupa julkistettu rakennuslautakunnan kokouksen pöytäkirjassa Puiston optimoinnin jälkeiset rakennuslupamuutokset haettu ja myönnetty 11/2011 Tiedotustilaisuuden lisäksi suunnittelutarve- sekä rakennuslupahakemuksista maankäyttö- ja rakennuslain mukaiset kuulutukset (Etelä-Saimaa), nähtävilläoloajat ja naapurien kuulumiset, 2010 loppuvuodesta Lisäksi haettu muita lupia, esim. Tienkäyttö- ja kaapelointiluvat (muut maanomistajat ja tienhoitokunnat) Liittymäluvat yleisiltä teiltä (TraFi) Sähköliittymä (Fingrid) Lentoestelausunnot ja -luvat (Finavia, TraFi)

15 SELVITYKSET Suunnittelutarveratkaisun ja rakennuslupien edellytyksenä aina kattavien selvitysten laatiminen Ympäristöselvitykset vuoden 2010 aikana (T:mi Ympäristötutkimus Karri Kuitunen), sisältäen mm. Lintujen muutonaikainen seuranta Pesimälinnusto Kasvillisuus ja luontotyypit Paikallisesti uhanalaiset ja merkittävät lajit (esim. Muukossa Kangasvuokko) Ääni- ja varjovälkemallinnukset (FCG) Havainnekuvat Rakennettavuus- ja maaperäselvitykset (mm. Geosaimaa) Tuulen mittaukset kahdesta pisteestä (Ilmatieteenlaitos) Mastomittaukset Joutsenon TV-mastosta On-site LIDAR-mittaus Tuulen mallinnus, puiston micrositing ja optimointi Ilmatieteenlaitos Lappeenrannan teknillinen yliopisto TuuliSaimaa Lisäksi huomattava määrä teknisiä selvityksiä myös luvitusvaiheen jälkeen

16 SUBSTATION / SÄHKÖASEMA ( ) Succesfully connected to 110 kv grid and FG acceptance by end of June / Kytkentä 2012 kesäkuussa Main transformer installed 5th Nov 2012 / Päämuuntajan asennus Ready and tested by end of 2012 / Käyttövalmis 2012 lopussa

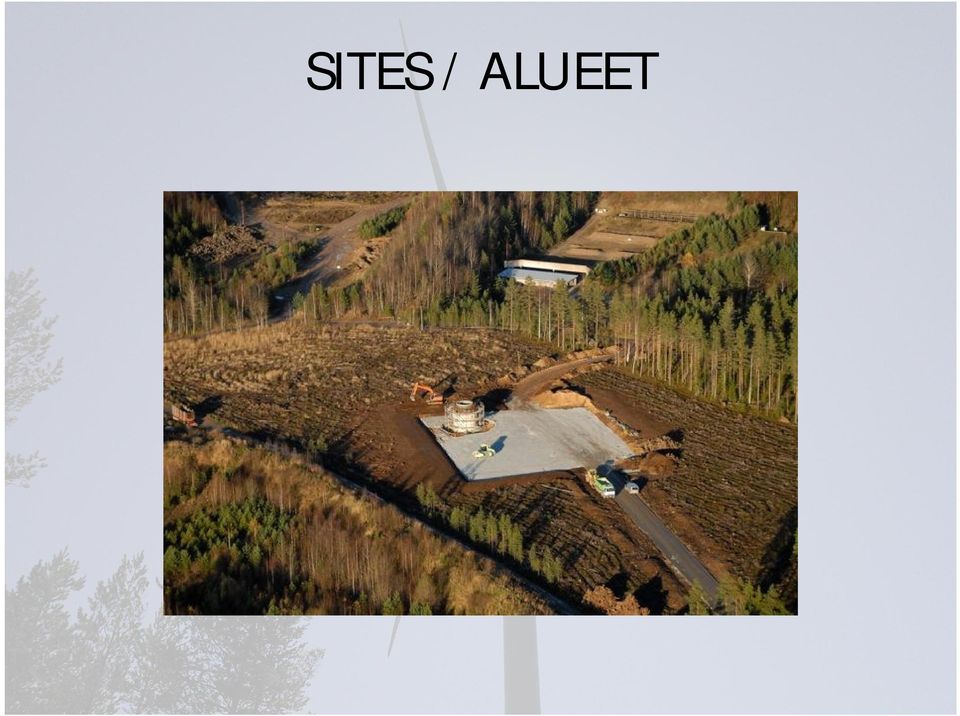

17 SITES / ALUEET

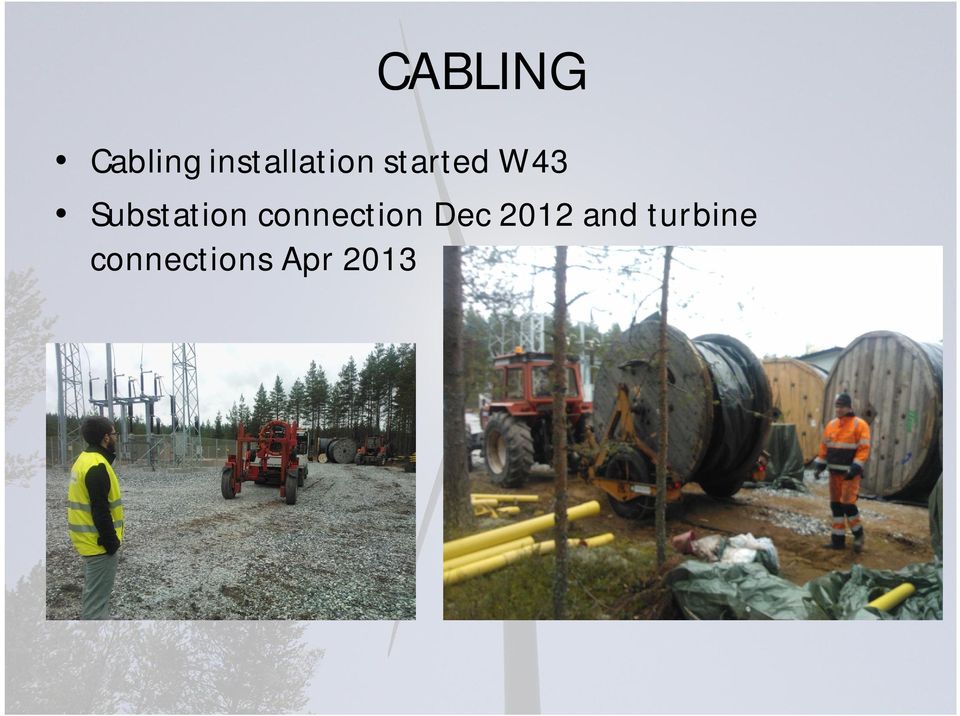

18 CABLING Cabling installation started W43 Substation connection Dec 2012 and turbine connections Apr 2013

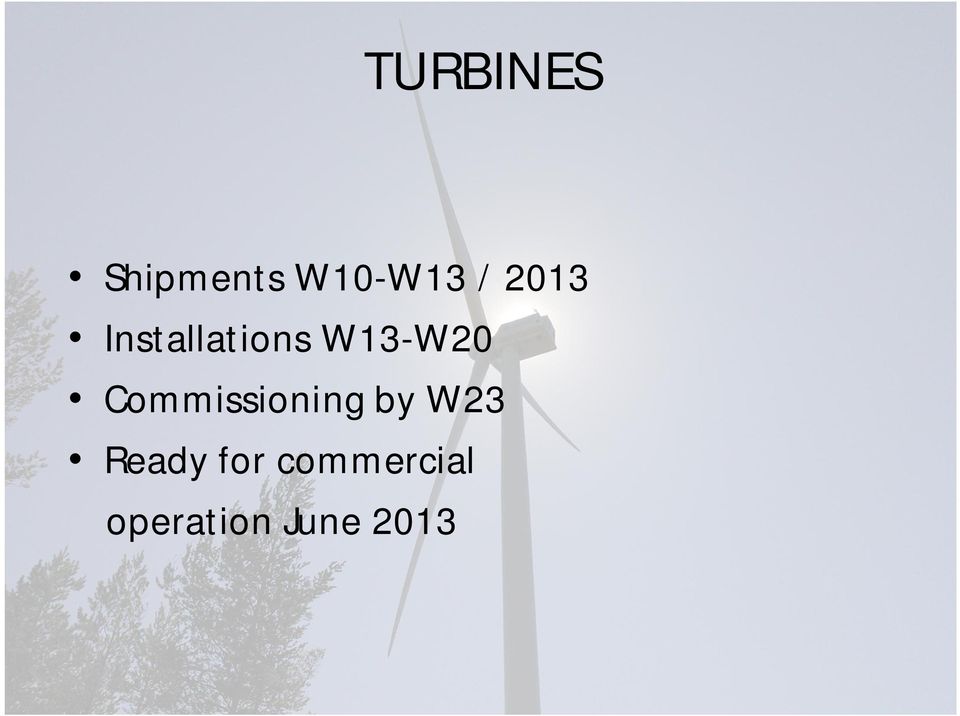

19 TURBINES Shipments W10-W13 / 2013 Installations W13-W20 Commissioning by W23 Ready for commercial operation June 2013

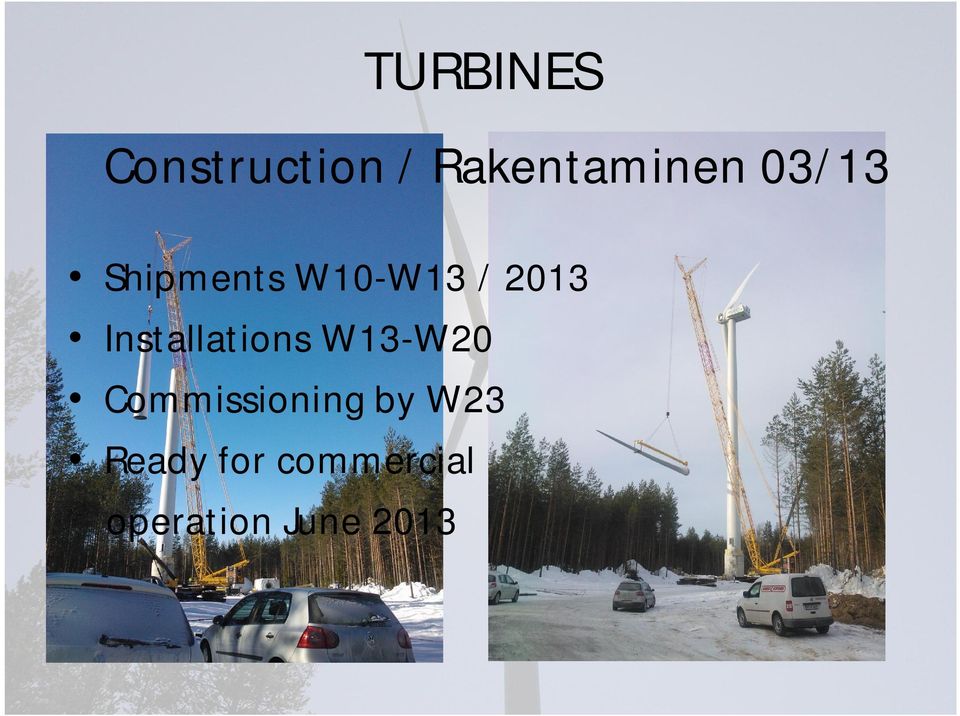

20 TURBINES Construction / Rakentaminen 03/13 Shipments W10-W13 / 2013 Installations W13-W20 Commissioning by W23 Ready for commercial operation June 2013

21 2 x radio- ja tvuutisissa (rakentaminen alkaa, asennukset menossa) Lukuisia lehtiuutisia joissa kerrottu etenemisestä TuuliMuukko julkisuudessa

22 Tuulipuiston Sähköverkko

23 Tuulipuiston jakeluverkko 20 kv Liityntä alueverkkoon 110 kv

24 Tuulipuiston jakeluverkko - Kaapelointi sähköasemalle - Maakaapeli - Ilmajohto

25 Liityntä alueverkkoon - Uusi sähköasema - Voimajohtolinja - Olemassa oleva sähköasema - Paikallinen verkkoyhtiö - Fingrid

26 Esiselvitykset - Rakennuttajalle - Sähköverkon haltijalle - Fingridille

27 KOHTEEN VALINTA - ARVIOT TUULISUUDESTA (TUULIATLAS) - MAANOMISTUS (VUOKRAUS) - SÄHKÖVERKKO JA ALUEEN SAAVUTETTAVUUS - TUTKA JA LENTOESTEET YVA HARKINTAHAKEMUS YVA - MENETTELY TUULIPUISTON KAAVOITUS KAAVOITUSPROSESSI - VIREILLETULO JA OAS - ALOITUSVAIHEEN VIRANOMAISNEUVOTTELU - LUONNOSVAIHE / NÄHTÄVILLÄ OLOAIKANA VOI ANTAA MIELIPITEEN - YLEISÖTILAISUUS - EHDOTUSVAIHE / NÄHTÄVILLÄ OLOAIKANA VOI JÄTTÄÄ MUISTUKSEN - HYVÄKSYMISVAIHE / PÄÄTÖKSESTÄ VOI VALITTA HALLINTO-OIKEUTEEN KAAVOITUKSESSA TARVITTAVAT SELVITYKSET - TUULIMITTAUKSET - ALUSTAVA SÄHKÖVERKON SUUNNITTELU JA LIITYMÄSOPIMUKSET - MELU- JA VÄLKEMALLINNUS - MAISEMA- JA NÄKYVYYSANALYYSI (MAISEMASELVITYS) - LUONTOSELVITYS (LUONTOTYYPIT JA DIREKTIIVILAJIT) - KEVÄT- JA SYYSLINTUMUUTON SELVITYS - PESIMÄLINNUT, LEPAKOT, SAMMAKOT JA LIITO-ORAVAT - KULJETUSREITTISELVITYS HANKEALUEELLE JA ALUEELLA AIKATAULU - YVA / 1 VUOSI - KAAVAPROSESSI / 1 VUOSI (VOIDAAN KULJETTAA YHDESSÄ YVAN KANSSA 1 ½ VUOTTA) - VALITUS HALLINNTO-OIKEUDESSA KO:HON KAUTTA KESTÄÄ 1-2 VUOTTA - RAKENNUSLUPA 2 6 KK KUSTANNUKSET - YVA EUR - - SELVITYSKUSTANNUKSET EUR - - KAAVAN LAADINTATYÖ EUR -
