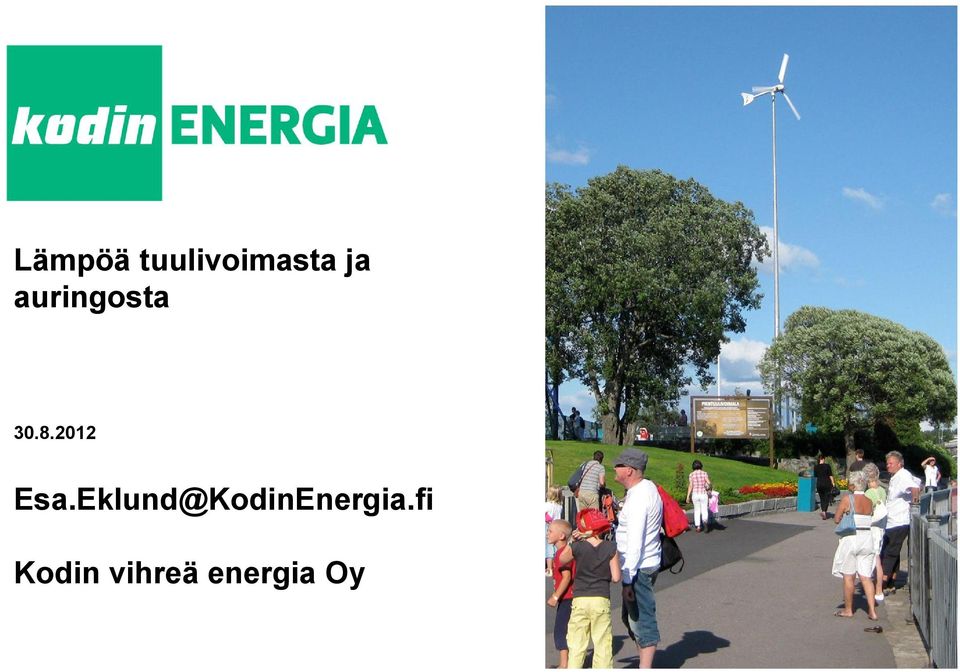

1 Lämpöä tuulivoimasta ja auringosta Kodin vihreä energia Oy

2 Mitä tuulivoimala tekee Tuulivoimala muuttaa tuulessa olevan liikeenergian sähköenergiaksi. Tuulesta saatava energia on suoraan verrannollinen työalueen pintaalasta riippuu potenssiin 3 tuulen nopeudesta P a = ½ r R 2 v 3 C p

3 Pientuulivoimala Pientuulivoimala sopii mökille, omakotitalon, kerrostalon tai teollisuushallin katolle tai pihalle. Betzin laki, maksimi hyötysuhde 59% Pienvoimaloiden nimellisteho on tyypillisesti 2 5 kw roottorin halkaisija on luokkaa 3 6 m IEC standardi kertoo luotettavuudesta ja kestävyydestä

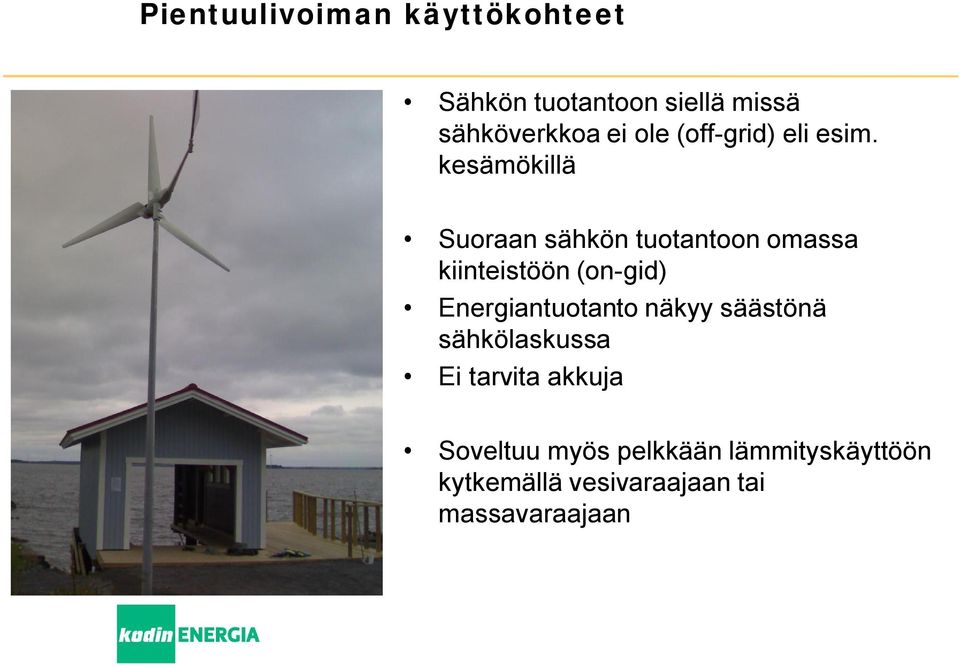

4 Pientuulivoiman käyttökohteet Sähkön tuotantoon siellä missä sähköverkkoa ei ole (off grid) eli esim. kesämökillä Suoraan sähkön tuotantoon omassa kiinteistöön (on gid) Energiantuotanto näkyy säästönä sähkölaskussa Ei tarvita akkuja Soveltuu myös pelkkään lämmityskäyttöön kytkemällä vesivaraajaan tai massavaraajaan

5 Sähkön syöttö omaan verkkoon tai lämmitykseen Tuulivoimalan generaattori tuottaa kolmivaihesähköä. Sähkö syötetään verkkoonsyöttävään invertteriin, joka haistelee sähköverkon jännitettä. Laite muuttaa tuulisähkön verkkosähköksi ja syöttää sen kiinteistön verkkoon sulaketaulun kautta 1 tai 3 vaiheisena. Lämmityssäädintä ei kytketä sähköverkkoon vaan vesivaraajan vastuksiin. Sähkökatkoksen aikana varavirtajärjestelmäksi tarvitaan akut.

6 6kW verkkoinvertterin asennus

7 Tuulen käyttäytyminen Pientuulivoimassa paikalliset olosuhteet merkitsevät eniten Mäet, järvien selät, rakennukset ym. vaikuttavat tuulen virtaukseen ja synnyttyvät pyörteitä Tuuliatlaksesta ei juuri apua olosuhteiden arviointiin

8 Tuuliolosuhteiden mittaus Suorittamalla oma tuulimittaus saadaan luotettavinta tietoa paikallisista olosuhteista Mittaustieto yhdistetään voimalan tuottokäyrään todellisen tuotannon arvioimiseksi Power Predictor mittaa tuulitiedot ja auringon säteilyn määrän

9 Korkeuden vaikutus tuulen nopeuteen Matalalla maakitkan vaikutus tuulen nopeuteen on merkittävä Korkeuden nosto 10m > 18m kasvattaa tehoa 37 %

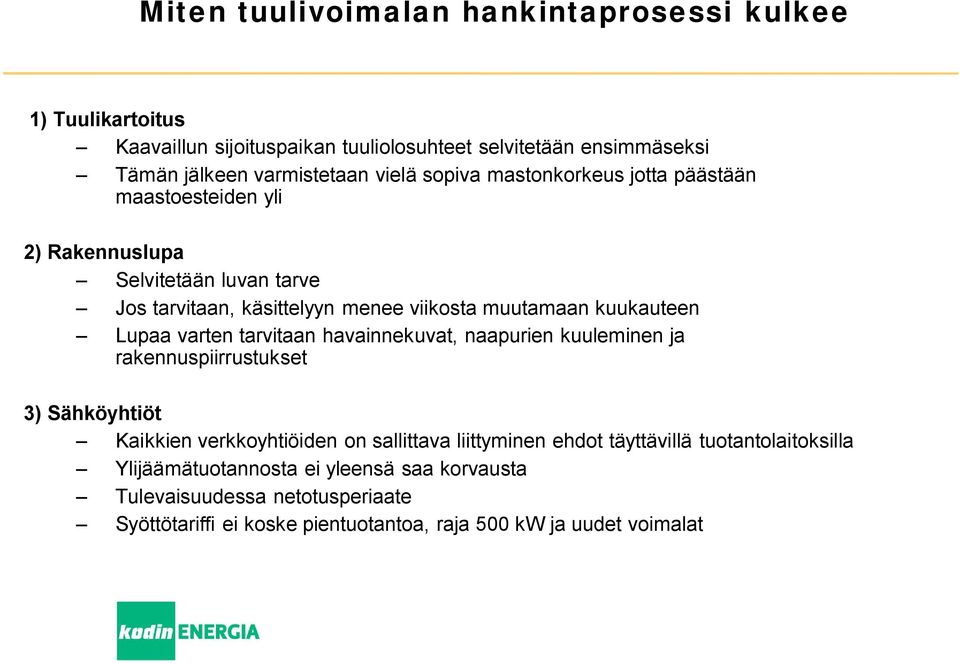

10 Miten tuulivoimalan hankintaprosessi kulkee 1) Tuulikartoitus Kaavaillun sijoituspaikan tuuliolosuhteet selvitetään ensimmäseksi Tämän jälkeen varmistetaan vielä sopiva mastonkorkeus jotta päästään maastoesteiden yli 2) Rakennuslupa Selvitetään luvan tarve Jos tarvitaan, käsittelyyn menee viikosta muutamaan kuukauteen Lupaa varten tarvitaan havainnekuvat, naapurien kuuleminen ja rakennuspiirrustukset 3) Sähköyhtiöt Kaikkien verkkoyhtiöiden on sallittava liittyminen ehdot täyttävillä tuotantolaitoksilla Ylijäämätuotannosta ei yleensä saa korvausta Tulevaisuudessa netotusperiaate Syöttötariffi ei koske pientuotantoa, raja 500 kw ja uudet voimalat

11 Rakentaminen ja luvitus Projektin vaiheita perustustyöt, asentaminen nosturilla, kytkentä sähköverkkoon Varautuminen säännöllisiin huoltotöihin Rakennus/toimenpidelupa käytäntö vaihtelee kunnittain ei yhtenäistä ohjeistusta YM valmistelee suurtuulivoiman kaavoittamis ja luvitusohjeistusta Sähköyhtiön lupa verkkoonkytkentään Huomioon otettavaa ääni vilkkuminen

12 Ostajan pikaopas Lue ostajan ohjeet Suomen tuulivoimayhdistyksen sivuilta Tuuleeko todella? Mittaa! Mikä on tuulivoimalan propellin koko? Onko masto tarpeeksi korkea? 18m hyvä lähtökohta. Täyttääkö voimala IEC standardin? Voiko myyjä osoittaa toimivan esimerkin? Onko huolto ohjeita Tarvitaanko rakennuslupa? Onko sähköyhtiön kanssa keskusteltu?

13

14

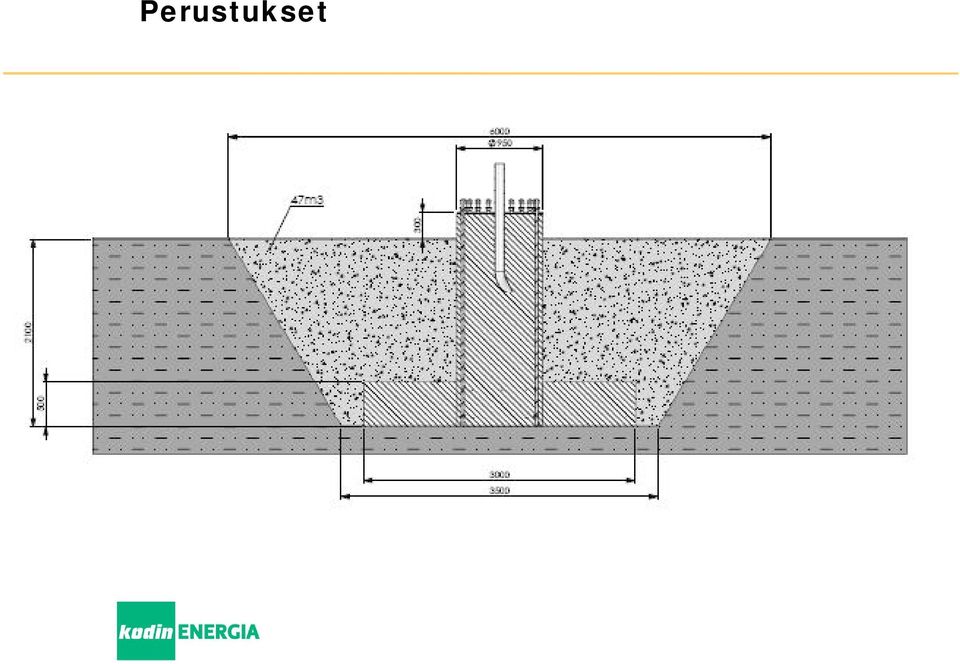

15 Perustukset

16 Perustukset

17 Erilaisia voimala asennuksia Perinteinen propellimalli WindSpot 3,5kW Nimellisteho 3,5 11 m/s Roottorin koko 4,1 m => ala 13 m 2 Erittäin tehokas: vuosituotanto ~ m/s Myös 1,5kW ja 7,5kW mallit

18 Auringosta sähköä mikroinvertterillä Mikroinvertterillä voidaan toteuttaa helposti vaikka vain yhden aurinkopaneelin toteutus, joka syöttää sähköä talon verkkoon.

19 Auringosta sähköä mikroinvertterillä

20 Auringosta sähköä ja lämpöä hybridikeräimellä

21 Lopuksi Jokainen uulivoimalla tuotettu kilowattitunti vähentää CO2 päästöjä: 0,75 kg hiilisähköä 0,60 kg öljysähköä 0,27 kg kaasusähköä

22 Kiitokset! DI Esa Eklund puh Sähköposti:
