1 Tienrakentamisen mittaussuunnitelman laatimisohje

2

3 Tienrakentamisen mittaussuunnitelman laatimisohje Suunnittelu- ja toteuttamisvaiheen ohjaus Tiehallinto Helsinki 2008

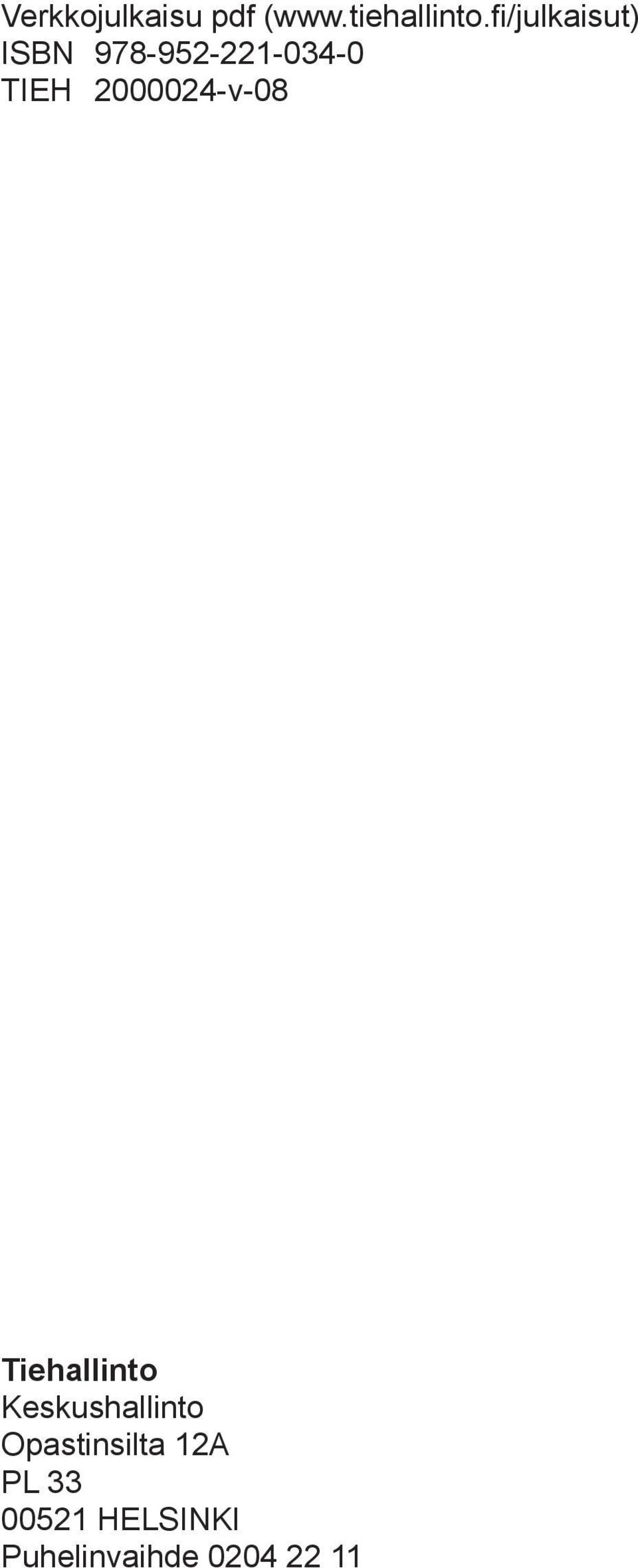

4 Verkkojulkaisu pdf ( ISBN TIEH v-08 Tiehallinto Keskushallinto Opastinsilta 12A PL HELSINKI Puhelinvaihde

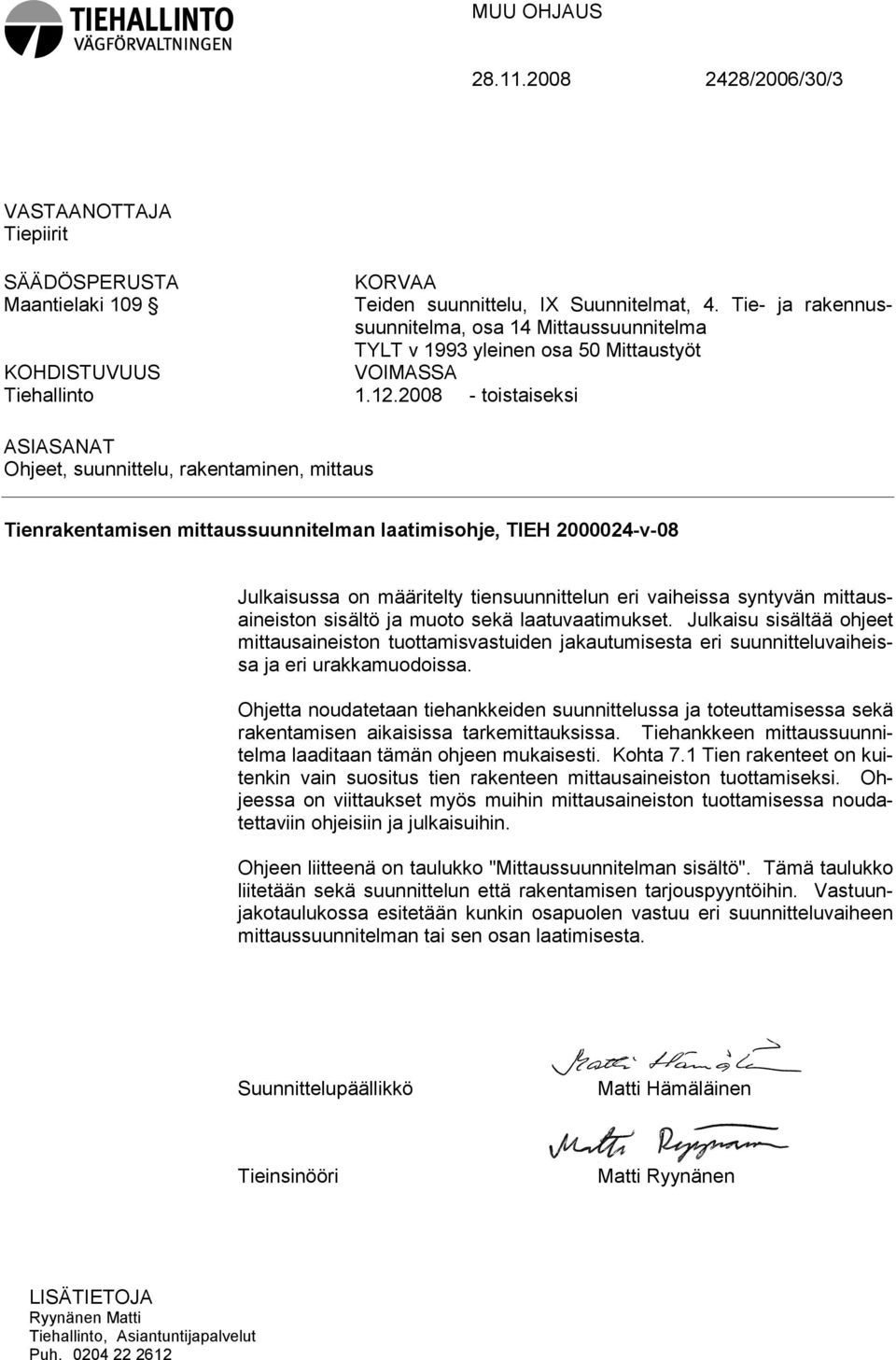

5 MUU OHJAUS /2006/30/3 VASTAANOTTAJA Tiepiirit SÄÄDÖSPERUSTA Maantielaki 109 KOHDISTUVUUS Tiehallinto KORVAA Teiden suunnittelu, IX Suunnitelmat, 4. Tie- ja rakennussuunnitelma, osa 14 Mittaussuunnitelma TYLT v 1993 yleinen osa 50 Mittaustyöt VOIMASSA toistaiseksi ASIASANAT Ohjeet, suunnittelu, rakentaminen, mittaus Tienrakentamisen mittaussuunnitelman laatimisohje, TIEH v-08 Julkaisussa on määritelty tiensuunnittelun eri vaiheissa syntyvän mittausaineiston sisältö ja muoto sekä laatuvaatimukset. Julkaisu sisältää ohjeet mittausaineiston tuottamisvastuiden jakautumisesta eri suunnitteluvaiheissa ja eri urakkamuodoissa. Ohjetta noudatetaan tiehankkeiden suunnittelussa ja toteuttamisessa sekä rakentamisen aikaisissa tarkemittauksissa. Tiehankkeen mittaussuunnitelma laaditaan tämän ohjeen mukaisesti. Kohta 7.1 Tien rakenteet on kuitenkin vain suositus tien rakenteen mittausaineiston tuottamiseksi. Ohjeessa on viittaukset myös muihin mittausaineiston tuottamisessa noudatettaviin ohjeisiin ja julkaisuihin. Ohjeen liitteenä on taulukko "Mittaussuunnitelman sisältö". Tämä taulukko liitetään sekä suunnittelun että rakentamisen tarjouspyyntöihin. Vastuunjakotaulukossa esitetään kunkin osapuolen vastuu eri suunnitteluvaiheen mittaussuunnitelman tai sen osan laatimisesta. Suunnittelupäällikkö Matti Hämäläinen Tieinsinööri Matti Ryynänen LISÄTIETOJA Ryynänen Matti Tiehallinto, Asiantuntijapalvelut Puh

6

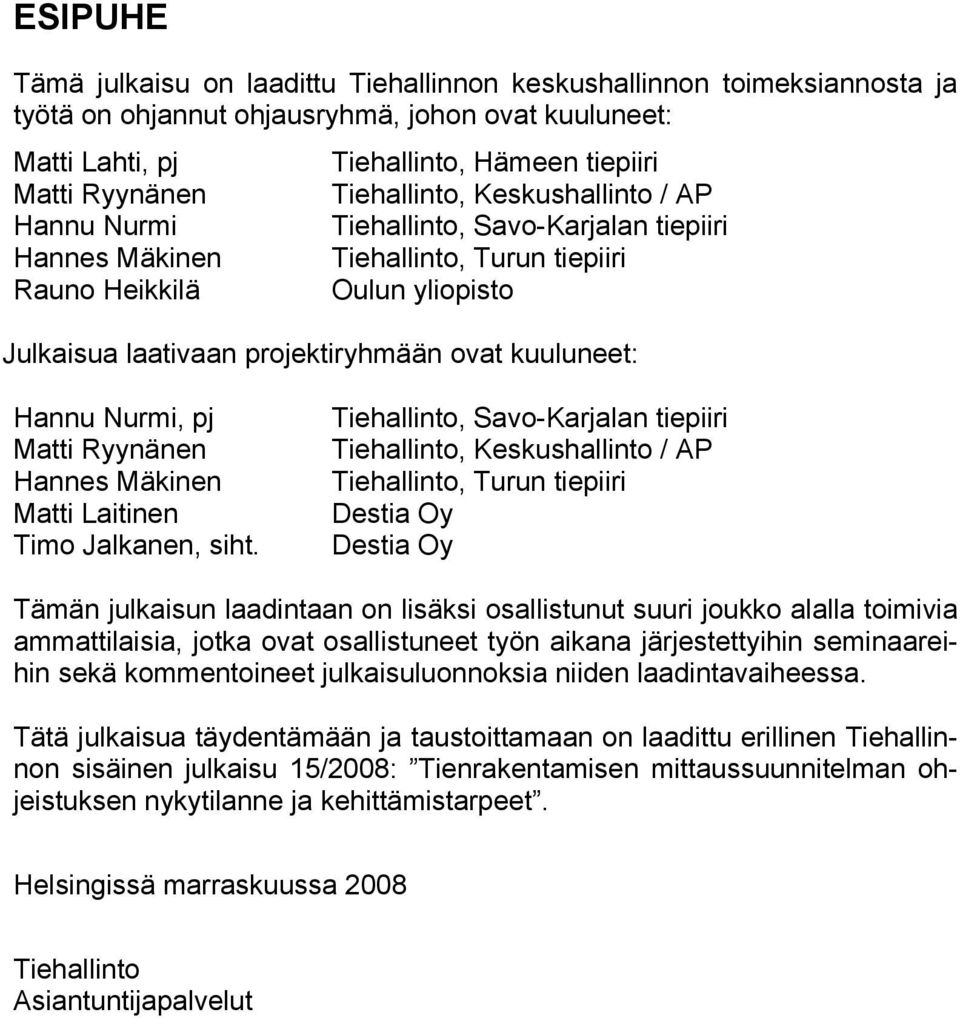

7 ESIPUHE Tämä julkaisu on laadittu Tiehallinnon keskushallinnon toimeksiannosta ja työtä on ohjannut ohjausryhmä, johon ovat kuuluneet: Matti Lahti, pj Tiehallinto, Hämeen tiepiiri Matti Ryynänen Tiehallinto, Keskushallinto / AP Hannu Nurmi Tiehallinto, Savo-Karjalan tiepiiri Hannes Mäkinen Tiehallinto, Turun tiepiiri Rauno Heikkilä Oulun yliopisto Julkaisua laativaan projektiryhmään ovat kuuluneet: Hannu Nurmi, pj Matti Ryynänen Hannes Mäkinen Matti Laitinen Timo Jalkanen, siht. Tiehallinto, Savo-Karjalan tiepiiri Tiehallinto, Keskushallinto / AP Tiehallinto, Turun tiepiiri Destia Oy Destia Oy Tämän julkaisun laadintaan on lisäksi osallistunut suuri joukko alalla toimivia ammattilaisia, jotka ovat osallistuneet työn aikana järjestettyihin seminaareihin sekä kommentoineet julkaisuluonnoksia niiden laadintavaiheessa. Tätä julkaisua täydentämään ja taustoittamaan on laadittu erillinen Tiehallinnon sisäinen julkaisu 15/2008: Tienrakentamisen mittaussuunnitelman ohjeistuksen nykytilanne ja kehittämistarpeet. Helsingissä marraskuussa 2008 Tiehallinto Asiantuntijapalvelut

8

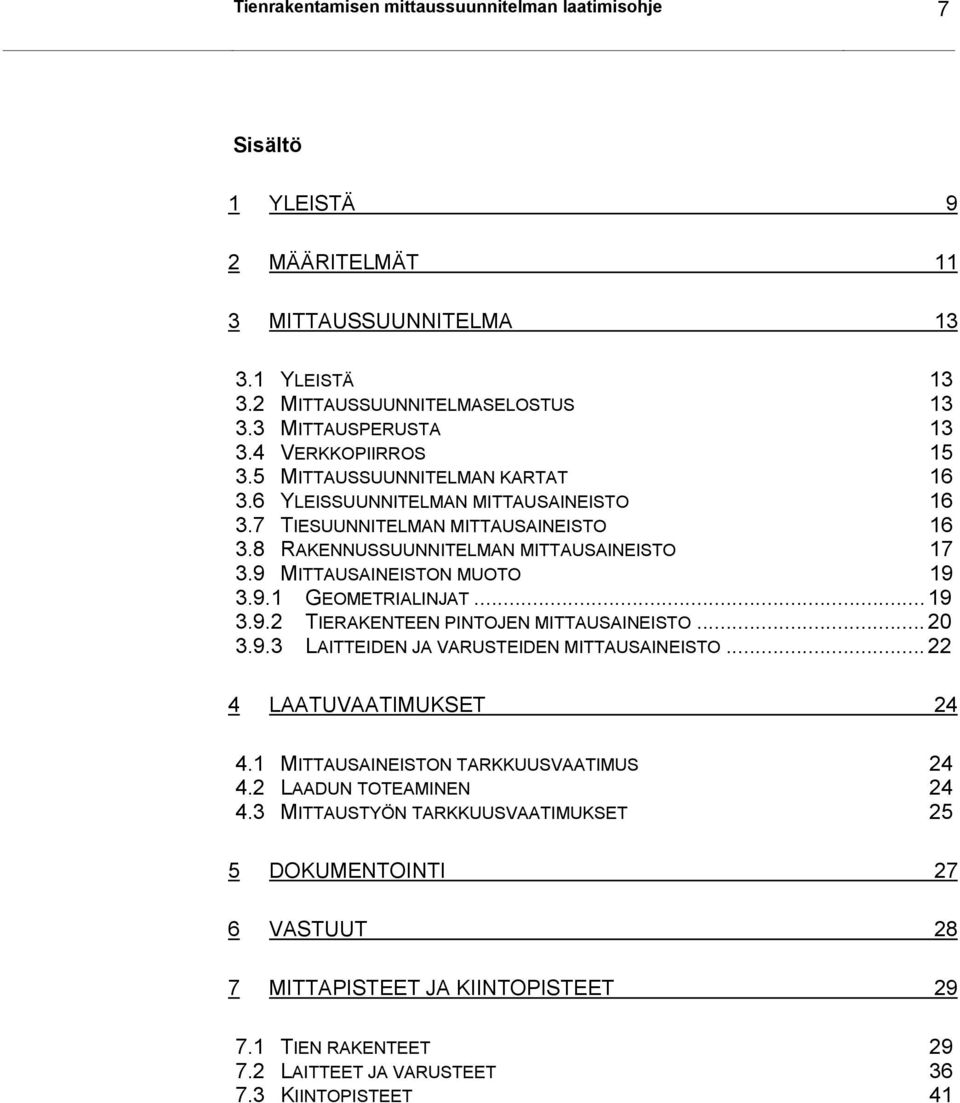

9 Tienrakentamisen mittaussuunnitelman laatimisohje 7 Sisältö 1 YLEISTÄ 9 2 MÄÄRITELMÄT 11 3 MITTAUSSUUNNITELMA YLEISTÄ MITTAUSSUUNNITELMASELOSTUS MITTAUSPERUSTA VERKKOPIIRROS MITTAUSSUUNNITELMAN KARTAT YLEISSUUNNITELMAN MITTAUSAINEISTO TIESUUNNITELMAN MITTAUSAINEISTO RAKENNUSSUUNNITELMAN MITTAUSAINEISTO MITTAUSAINEISTON MUOTO GEOMETRIALINJAT TIERAKENTEEN PINTOJEN MITTAUSAINEISTO LAITTEIDEN JA VARUSTEIDEN MITTAUSAINEISTO LAATUVAATIMUKSET MITTAUSAINEISTON TARKKUUSVAATIMUS LAADUN TOTEAMINEN MITTAUSTYÖN TARKKUUSVAATIMUKSET 25 5 DOKUMENTOINTI 27 6 VASTUUT 28 7 MITTAPISTEET JA KIINTOPISTEET TIEN RAKENTEET LAITTEET JA VARUSTEET KIINTOPISTEET 41

10 8 Tienrakentamisen mittaussuunnitelman laatimisohje

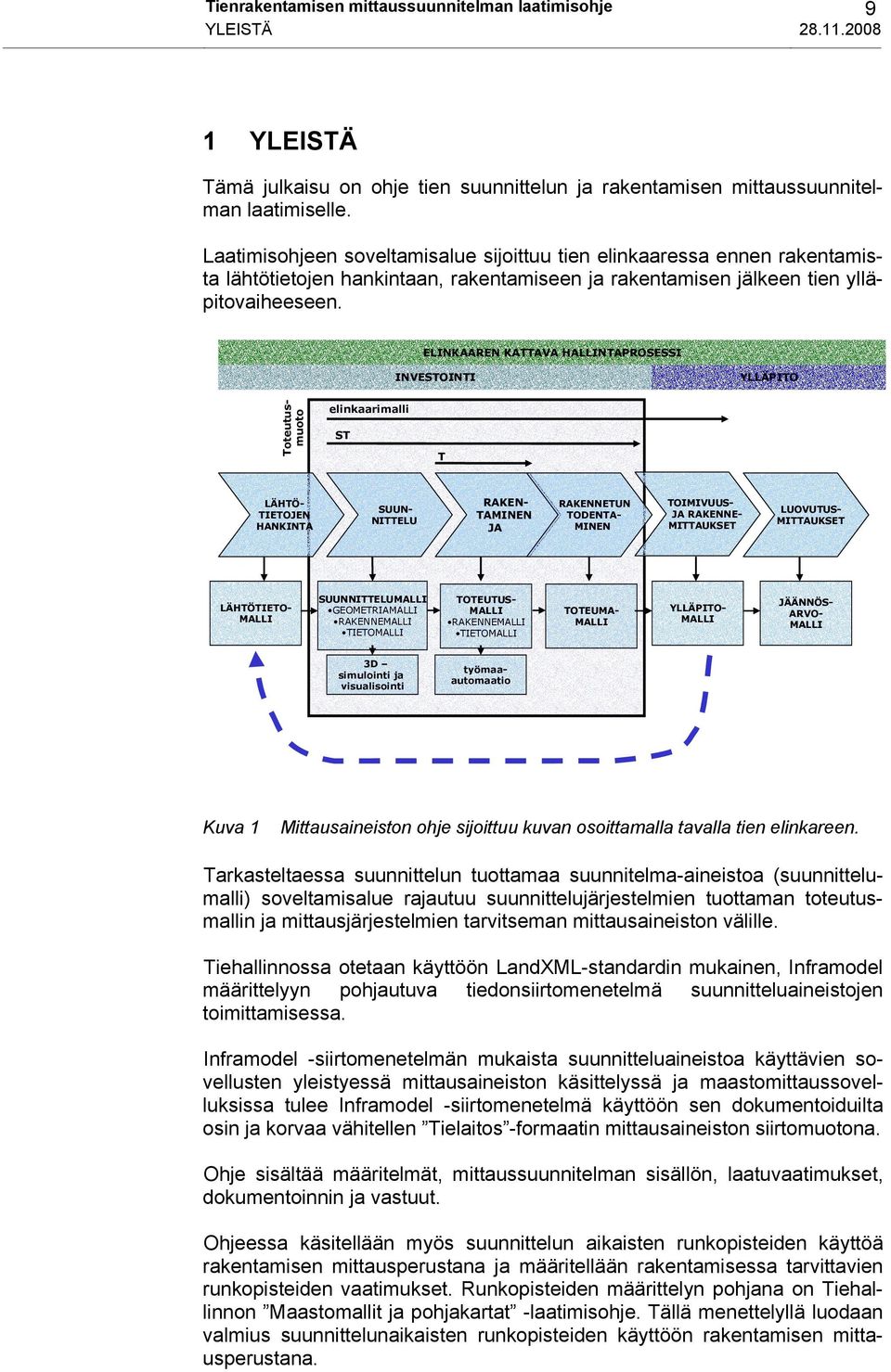

11 Tienrakentamisen mittaussuunnitelman laatimisohje 9 YLEISTÄ YLEISTÄ Tämä julkaisu on ohje tien suunnittelun ja rakentamisen mittaussuunnitelman laatimiselle. Laatimisohjeen soveltamisalue sijoittuu tien elinkaaressa ennen rakentamista lähtötietojen hankintaan, rakentamiseen ja rakentamisen jälkeen tien ylläpitovaiheeseen. ELINKAAREN KATTAVA HALLINTAPROSESSI INVESTOINTI YLLÄPITO Toteutusmuoto elinkaarimalli ST T LÄHTÖ- TIETOJEN HANKINTA SUUN- NITTELU RAKEN- TAMINEN JA RAKENNETUN TODENTA- MINEN TOIMIVUUS- JA RAKENNE- MITTAUKSET LUOVUTUS- MITTAUKSET LÄHTÖTIETO- MALLI SUUNNITTELUMALLI GEOMETRIAMALLI RAKENNEMALLI TIETOMALLI TOTEUTUS- MALLI RAKENNEMALLI TIETOMALLI TOTEUMA- MALLI YLLÄPITO- MALLI JÄÄNNÖS- ARVO- MALLI 3D simulointi ja visualisointi työmaaautomaatio Kuva 1 Mittausaineiston ohje sijoittuu kuvan osoittamalla tavalla tien elinkareen. Tarkasteltaessa suunnittelun tuottamaa suunnitelma-aineistoa (suunnittelumalli) soveltamisalue rajautuu suunnittelujärjestelmien tuottaman toteutusmallin ja mittausjärjestelmien tarvitseman mittausaineiston välille. Tiehallinnossa otetaan käyttöön LandXML-standardin mukainen, Inframodel määrittelyyn pohjautuva tiedonsiirtomenetelmä suunnitteluaineistojen toimittamisessa. Inframodel -siirtomenetelmän mukaista suunnitteluaineistoa käyttävien sovellusten yleistyessä mittausaineiston käsittelyssä ja maastomittaussovelluksissa tulee Inframodel -siirtomenetelmä käyttöön sen dokumentoiduilta osin ja korvaa vähitellen Tielaitos -formaatin mittausaineiston siirtomuotona. Ohje sisältää määritelmät, mittaussuunnitelman sisällön, laatuvaatimukset, dokumentoinnin ja vastuut. Ohjeessa käsitellään myös suunnittelun aikaisten runkopisteiden käyttöä rakentamisen mittausperustana ja määritellään rakentamisessa tarvittavien runkopisteiden vaatimukset. Runkopisteiden määrittelyn pohjana on Tiehallinnon Maastomallit ja pohjakartat -laatimisohje. Tällä menettelyllä luodaan valmius suunnittelunaikaisten runkopisteiden käyttöön rakentamisen mittausperustana.

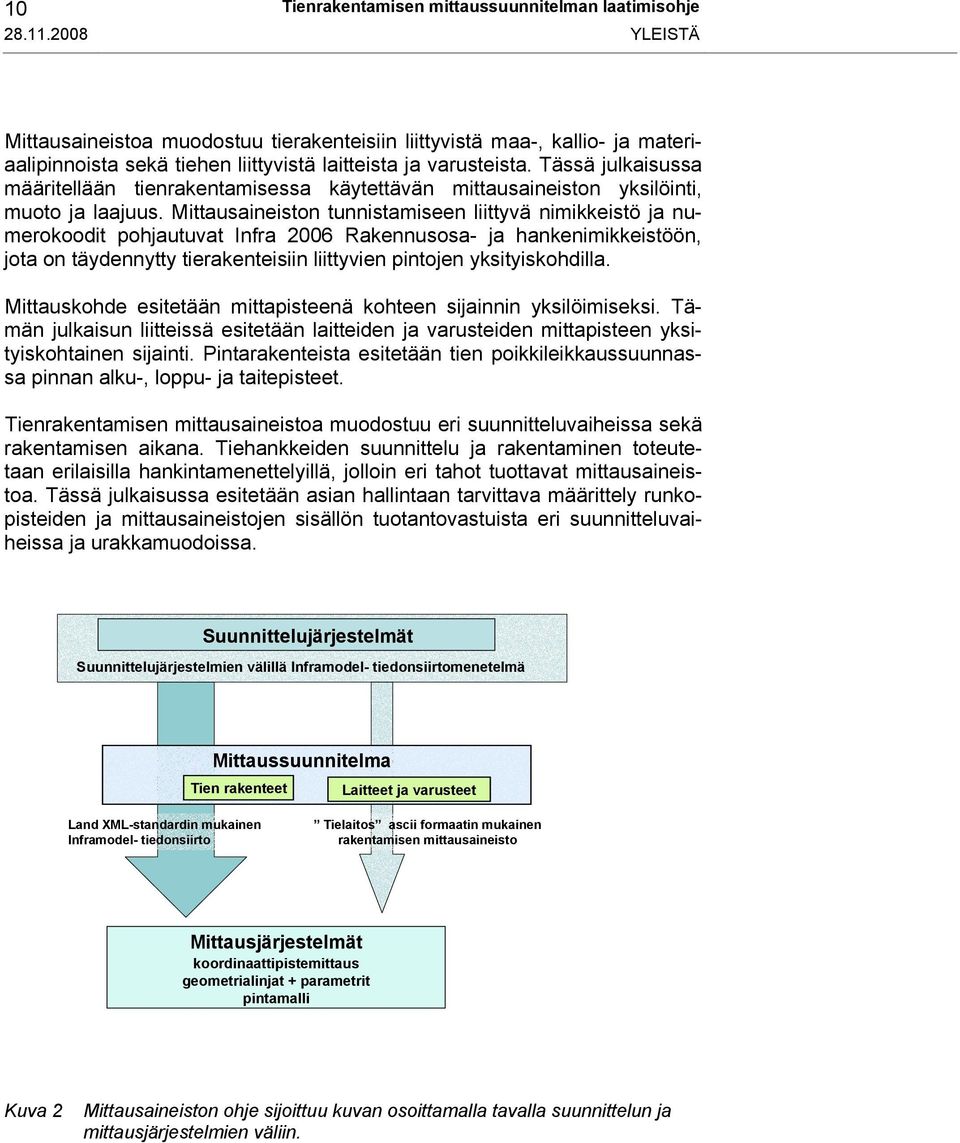

12 10 Tienrakentamisen mittaussuunnitelman laatimisohje YLEISTÄ Mittausaineistoa muodostuu tierakenteisiin liittyvistä maa-, kallio- ja materiaalipinnoista sekä tiehen liittyvistä laitteista ja varusteista. Tässä julkaisussa määritellään tienrakentamisessa käytettävän mittausaineiston yksilöinti, muoto ja laajuus. Mittausaineiston tunnistamiseen liittyvä nimikkeistö ja numerokoodit pohjautuvat Infra 2006 Rakennusosa- ja hankenimikkeistöön, jota on täydennytty tierakenteisiin liittyvien pintojen yksityiskohdilla. Mittauskohde esitetään mittapisteenä kohteen sijainnin yksilöimiseksi. Tämän julkaisun liitteissä esitetään laitteiden ja varusteiden mittapisteen yksityiskohtainen sijainti. Pintarakenteista esitetään tien poikkileikkaussuunnassa pinnan -, loppu- ja pisteet. Tienrakentamisen mittausaineistoa muodostuu eri suunnitteluvaiheissa sekä rakentamisen aikana. Tiehankkeiden suunnittelu ja rakentaminen toteutetaan erilaisilla hankintamenettelyillä, jolloin eri tahot tuottavat mittausaineistoa. Tässä julkaisussa esitetään asian hallintaan tarvittava määrittely runkopisteiden ja mittausaineistojen sisällön tuotantovastuista eri suunnitteluvaiheissa ja urakkamuodoissa. Suunnittelujärjestelmät Suunnittelujärjestelmien välillä Inframodel- tiedonsiirtomenetelmä Mittaussuunnitelma Tien rakenteet Laitteet ja varusteet Land XML-standardin mukainen Inframodel- tiedonsiirto Tielaitos ascii formaatin mukainen rakentamisen mittausaineisto Mittausjärjestelmät koordinaattipistemittaus geometrialinjat + parametrit pintamalli Kuva 2 Mittausaineiston ohje sijoittuu kuvan osoittamalla tavalla suunnittelun ja mittausjärjestelmien väliin.

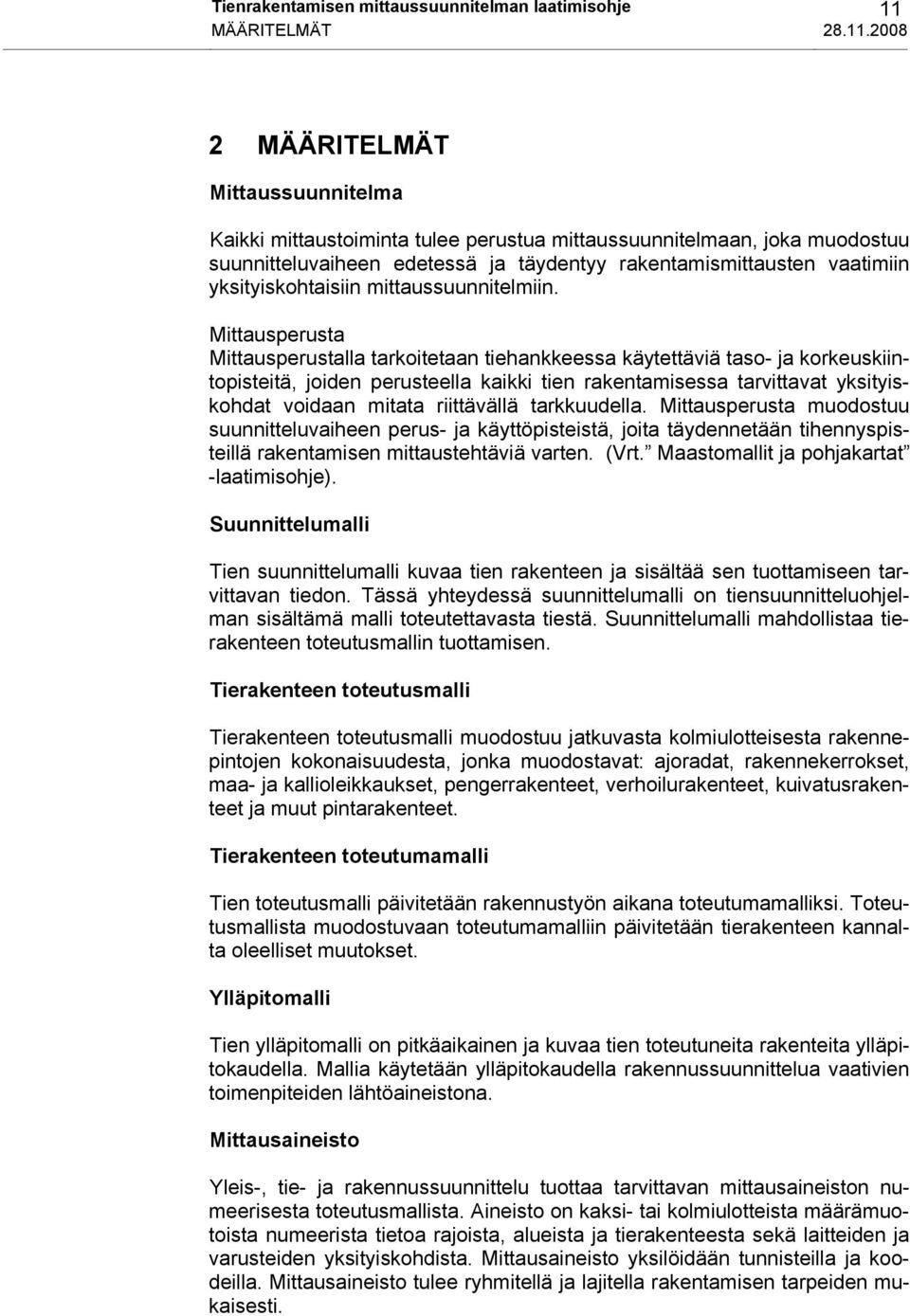

13 Tienrakentamisen mittaussuunnitelman laatimisohje 11 MÄÄRITELMÄT MÄÄRITELMÄT Mittaussuunnitelma Kaikki mittaustoiminta tulee perustua mittaussuunnitelmaan, joka muodostuu suunnitteluvaiheen edetessä ja täydentyy rakentamismittausten vaatimiin yksityiskohtaisiin mittaussuunnitelmiin. Mittausperusta Mittausperustalla tarkoitetaan tiehankkeessa käytettäviä taso- ja korkeuskiintopisteitä, joiden perusteella kaikki tien rakentamisessa tarvittavat yksityiskohdat voidaan mitata riittävällä tarkkuudella. Mittausperusta muodostuu suunnitteluvaiheen perus- ja käyttöpisteistä, joita täydennetään tihennyspisteillä rakentamisen mittaustehtäviä varten. (Vrt. Maastomallit ja pohjakartat -laatimisohje). Suunnittelumalli Tien suunnittelumalli kuvaa tien rakenteen ja sisältää sen tuottamiseen tarvittavan tiedon. Tässä yhteydessä suunnittelumalli on tiensuunnitteluohjelman sisältämä malli toteutettavasta tiestä. Suunnittelumalli mahdollistaa tierakenteen toteutusmallin tuottamisen. Tierakenteen toteutusmalli Tierakenteen toteutusmalli muodostuu jatkuvasta kolmiulotteisesta rakennepintojen kokonaisuudesta, jonka muodostavat: ajoradat, rakennekerrokset, maa- ja kallioleikkaukset, pengerrakenteet, verhoilurakenteet, kuivatusrakenteet ja muut pintarakenteet. Tierakenteen toteutumamalli Tien toteutusmalli päivitetään rakennustyön aikana toteutumamalliksi. Toteutusmallista muodostuvaan toteutumamalliin päivitetään tierakenteen kannalta oleelliset muutokset. Ylläpitomalli Tien ylläpitomalli on pitkäaikainen ja kuvaa tien toteutuneita rakenteita ylläpitokaudella. Mallia käytetään ylläpitokaudella rakennussuunnittelua vaativien toimenpiteiden lähtöaineistona. Mittausaineisto Yleis-, tie- ja rakennussuunnittelu tuottaa tarvittavan mittausaineiston numeerisesta toteutusmallista. Aineisto on kaksi- tai kolmiulotteista määrämuotoista numeerista tietoa rajoista, alueista ja tierakenteesta sekä laitteiden ja varusteiden yksityiskohdista. Mittausaineisto yksilöidään tunnisteilla ja koodeilla. Mittausaineisto tulee ryhmitellä ja lajitella rakentamisen tarpeiden mukaisesti.

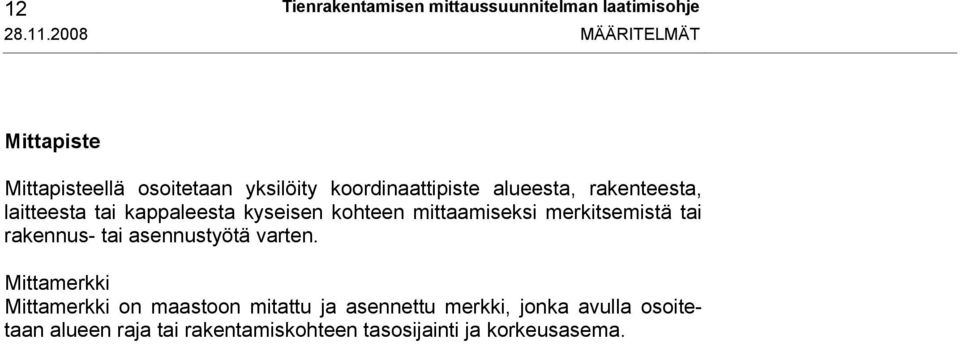

14 12 Tienrakentamisen mittaussuunnitelman laatimisohje MÄÄRITELMÄT Mittapiste Mittapisteellä osoitetaan yksilöity koordinaattipiste alueesta, rakenteesta, laitteesta tai kappaleesta kyseisen kohteen mittaamiseksi merkitsemistä tai rakennus- tai asennustyötä varten. Mittamerkki Mittamerkki on maastoon mitattu ja asennettu merkki, jonka avulla osoitetaan alueen raja tai rakentamiskohteen tasosijainti ja korkeusasema.

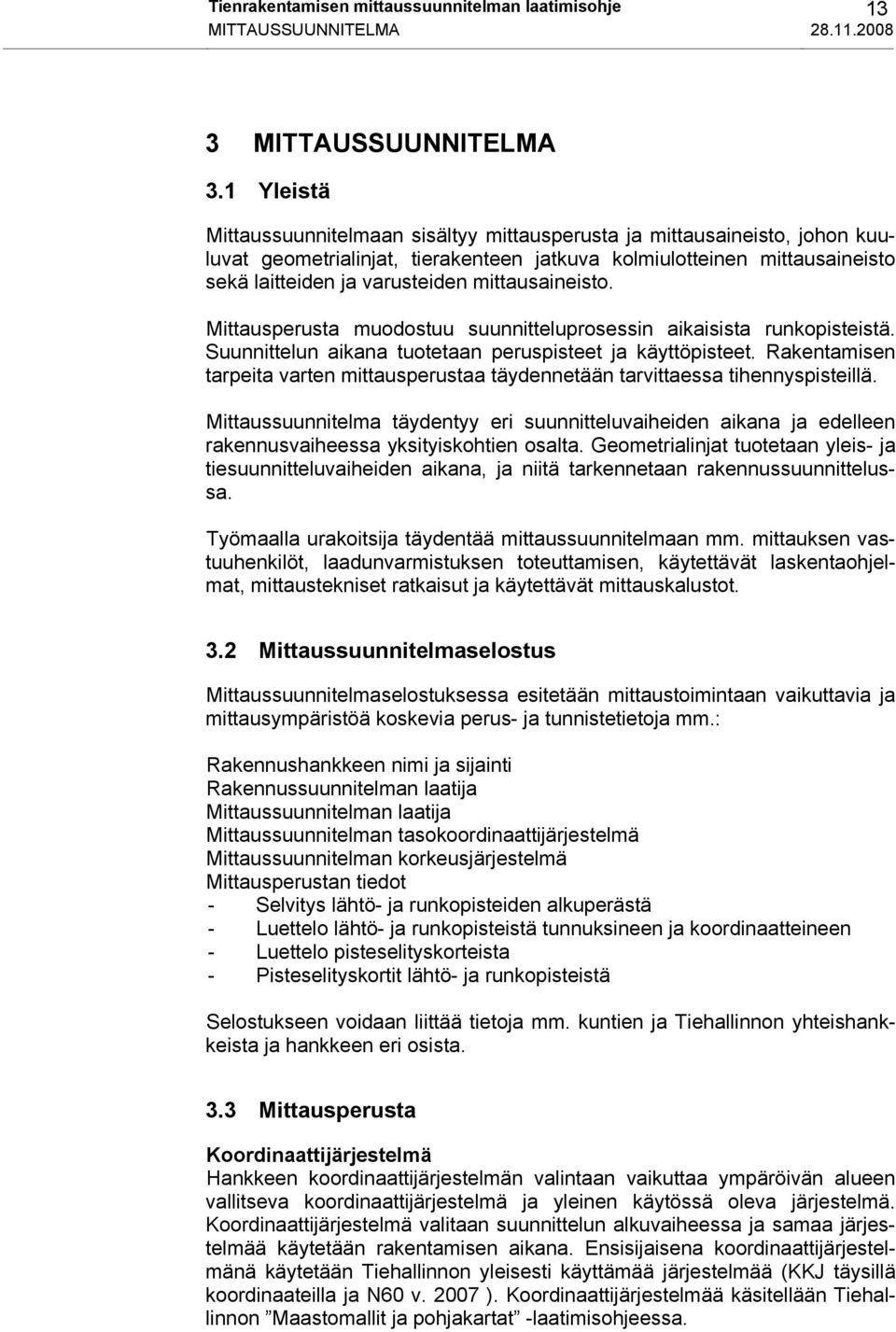

15 Tienrakentamisen mittaussuunnitelman laatimisohje 13 MITTAUSSUUNNITELMA MITTAUSSUUNNITELMA 3.1 Yleistä Mittaussuunnitelmaan sisältyy mittausperusta ja mittausaineisto, johon kuuluvat geometrialinjat, tierakenteen jatkuva kolmiulotteinen mittausaineisto sekä laitteiden ja varusteiden mittausaineisto. Mittausperusta muodostuu suunnitteluprosessin aikaisista runkopisteistä. Suunnittelun aikana tuotetaan peruspisteet ja käyttöpisteet. Rakentamisen tarpeita varten mittausperustaa täydennetään tarvittaessa tihennyspisteillä. Mittaussuunnitelma täydentyy eri suunnitteluvaiheiden aikana ja edelleen rakennusvaiheessa yksityiskohtien osalta. Geometrialinjat tuotetaan yleis- ja tiesuunnitteluvaiheiden aikana, ja niitä tarkennetaan rakennussuunnittelussa. Työmaalla urakoitsija täydentää mittaussuunnitelmaan mm. mittauksen vastuuhenkilöt, laadunvarmistuksen toteuttamisen, käytettävät laskentaohjelmat, mittaustekniset ratkaisut ja käytettävät mittauskalustot. 3.2 Mittaussuunnitelmaselostus Mittaussuunnitelmaselostuksessa esitetään mittaustoimintaan vaikuttavia ja mittausympäristöä koskevia perus- ja tunnistetietoja mm.: Rakennushankkeen nimi ja sijainti Rakennussuunnitelman laatija Mittaussuunnitelman laatija Mittaussuunnitelman tasokoordinaattijärjestelmä Mittaussuunnitelman korkeusjärjestelmä Mittausperustan tiedot - Selvitys lähtö- ja runkopisteiden perästä - Luettelo lähtö- ja runkopisteistä tunnuksineen ja koordinaatteineen - Luettelo pisteselityskorteista - Pisteselityskortit lähtö- ja runkopisteistä Selostukseen voidaan liittää tietoja mm. kuntien ja Tiehallinnon yhteishankkeista ja hankkeen eri osista. 3.3 Mittausperusta Koordinaattijärjestelmä Hankkeen koordinaattijärjestelmän valintaan vaikuttaa ympäröivän alueen vallitseva koordinaattijärjestelmä ja yleinen käytössä oleva järjestelmä. Koordinaattijärjestelmä valitaan suunnittelun vaiheessa ja samaa järjestelmää käytetään rakentamisen aikana. Ensisijaisena koordinaattijärjestelmänä käytetään Tiehallinnon yleisesti käyttämää järjestelmää (KKJ täysillä koordinaateilla ja N60 v ). Koordinaattijärjestelmää käsitellään Tiehallinnon Maastomallit ja pohjakartat -laatimisohjeessa.

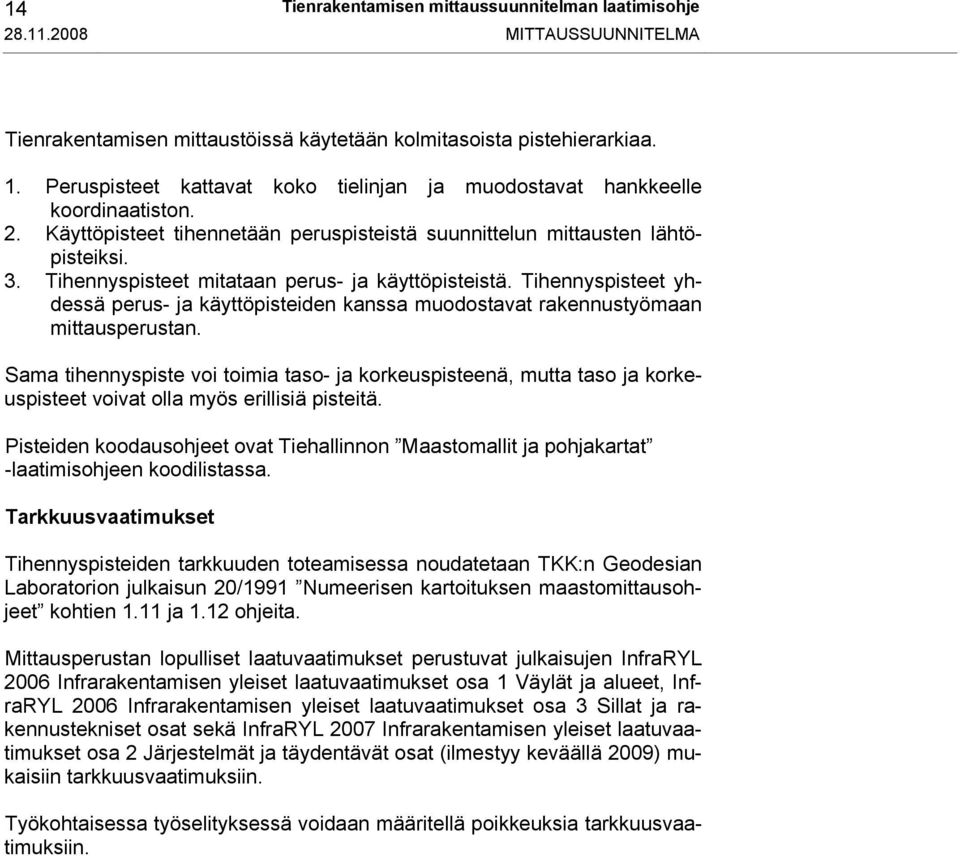

16 14 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAUSSUUNNITELMA Tienrakentamisen mittaustöissä käytetään kolmitasoista pistehierarkiaa. 1. Peruspisteet kattavat koko tielinjan ja muodostavat hankkeelle koordinaatiston. 2. Käyttöpisteet tihennetään peruspisteistä suunnittelun mittausten lähtöpisteiksi. 3. Tihennyspisteet mitataan perus- ja käyttöpisteistä. Tihennyspisteet yhdessä perus- ja käyttöpisteiden kanssa muodostavat rakennustyömaan mittausperustan. Sama tihennyspiste voi toimia taso- ja korkeuspisteenä, mutta taso ja korkeuspisteet voivat olla myös erillisiä pisteitä. Pisteiden koodausohjeet ovat Tiehallinnon Maastomallit ja pohjakartat -laatimisohjeen koodilistassa. Tarkkuusvaatimukset Tihennyspisteiden tarkkuuden toteamisessa noudatetaan TKK:n Geodesian Laboratorion julkaisun 20/1991 Numeerisen kartoituksen maastomittausohjeet kohtien 1.11 ja 1.12 ohjeita. Mittausperustan lopulliset laatuvaatimukset perustuvat julkaisujen InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset osa 1 Väylät ja alueet, InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset osa 3 Sillat ja rakennustekniset osat sekä InfraRYL 2007 Infrarakentamisen yleiset laatuvaatimukset osa 2 Järjestelmät ja täydentävät osat (ilmestyy keväällä 2009) mukaisiin tarkkuusvaatimuksiin. Työkohtaisessa työselityksessä voidaan määritellä poikkeuksia tarkkuusvaatimuksiin.

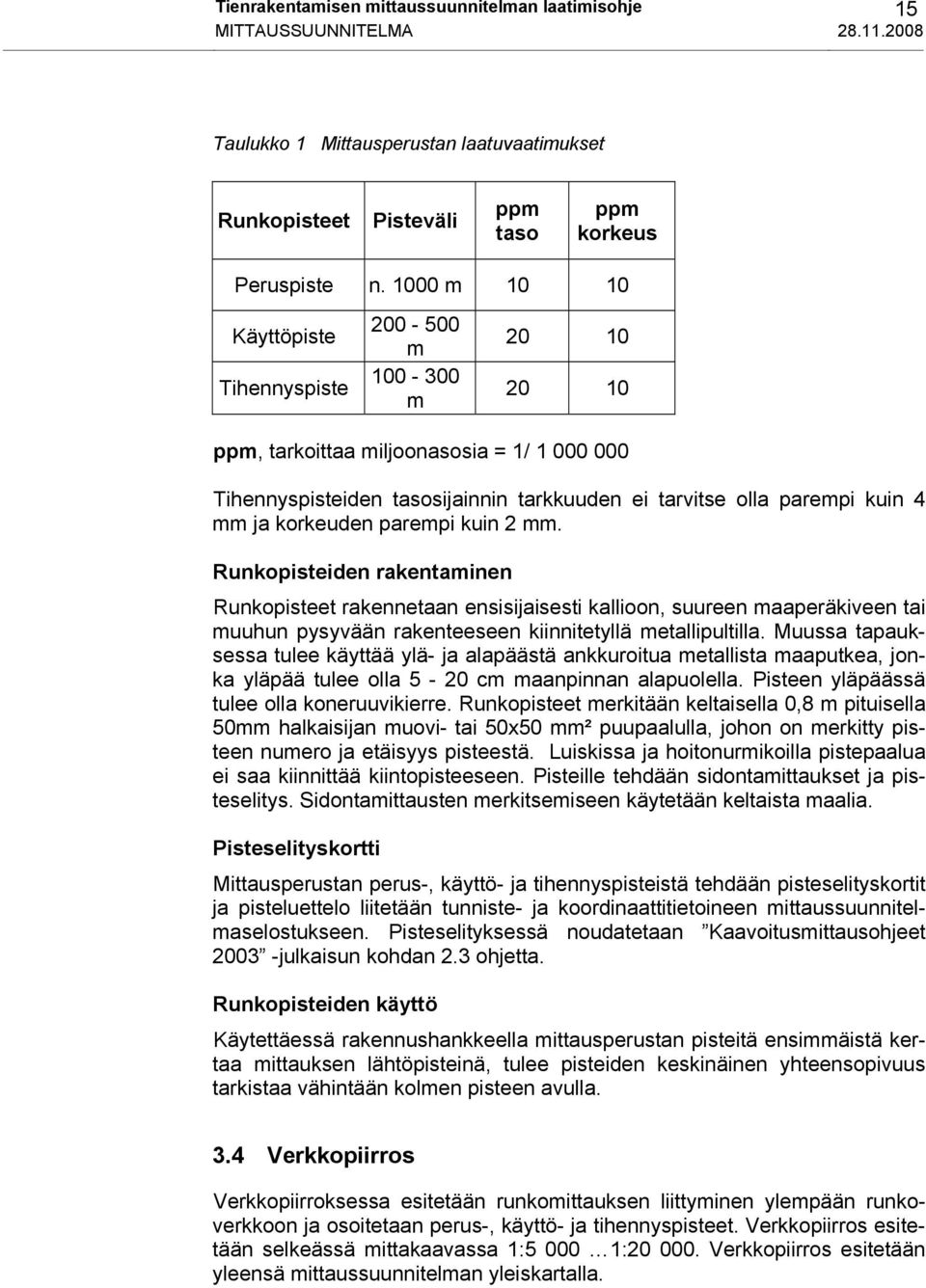

17 Tienrakentamisen mittaussuunnitelman laatimisohje 15 MITTAUSSUUNNITELMA Taulukko 1 Mittausperustan laatuvaatimukset Runkopisteet Pisteväli ppm taso ppm korkeus Peruspiste n m Käyttöpiste Tihennyspiste m m ppm, tarkoittaa miljoonasosia = 1/ Tihennyspisteiden tasosijainnin tarkkuuden ei tarvitse olla parempi kuin 4 mm ja korkeuden parempi kuin 2 mm. Runkopisteiden rakentaminen Runkopisteet rakennetaan ensisijaisesti kallioon, suureen maaperäkiveen tai muuhun pysyvään rakenteeseen kiinnitetyllä metallipultilla. Muussa tapauksessa tulee käyttää ylä- ja alapäästä ankkuroitua metallista maaputkea, jonka yläpää tulee olla 5-20 cm maanpinnan alapuolella. Pisteen yläpäässä tulee olla koneruuvikierre. Runkopisteet merkitään keltaisella 0,8 m pituisella 50mm halkaisijan muovi- tai 50x50 mm² puupaalulla, johon on merkitty pisteen numero ja etäisyys pisteestä. Luiskissa ja hoitonurmikoilla pistepaalua ei saa kiinnittää kiintopisteeseen. Pisteille tehdään sidontamittaukset ja pisteselitys. Sidontamittausten merkitsemiseen käytetään keltaista maalia. Pisteselityskortti Mittausperustan perus-, käyttö- ja tihennyspisteistä tehdään pisteselityskortit ja pisteluettelo liitetään tunniste- ja koordinaattitietoineen mittaussuunnitelmaselostukseen. Pisteselityksessä noudatetaan Kaavoitusmittausohjeet julkaisun kohdan 2.3 ohjetta. Runkopisteiden käyttö Käytettäessä rakennushankkeella mittausperustan pisteitä ensimmäistä kertaa mittauksen lähtöpisteinä, tulee pisteiden keskinäinen yhteensopivuus tarkistaa vähintään kolmen pisteen avulla. 3.4 Verkkopiirros Verkkopiirroksessa esitetään runkomittauksen liittyminen ylempään runkoverkkoon ja osoitetaan perus-, käyttö- ja tihennyspisteet. Verkkopiirros esitetään selkeässä mittakaavassa 1: : Verkkopiirros esitetään yleensä mittaussuunnitelman yleiskartalla.

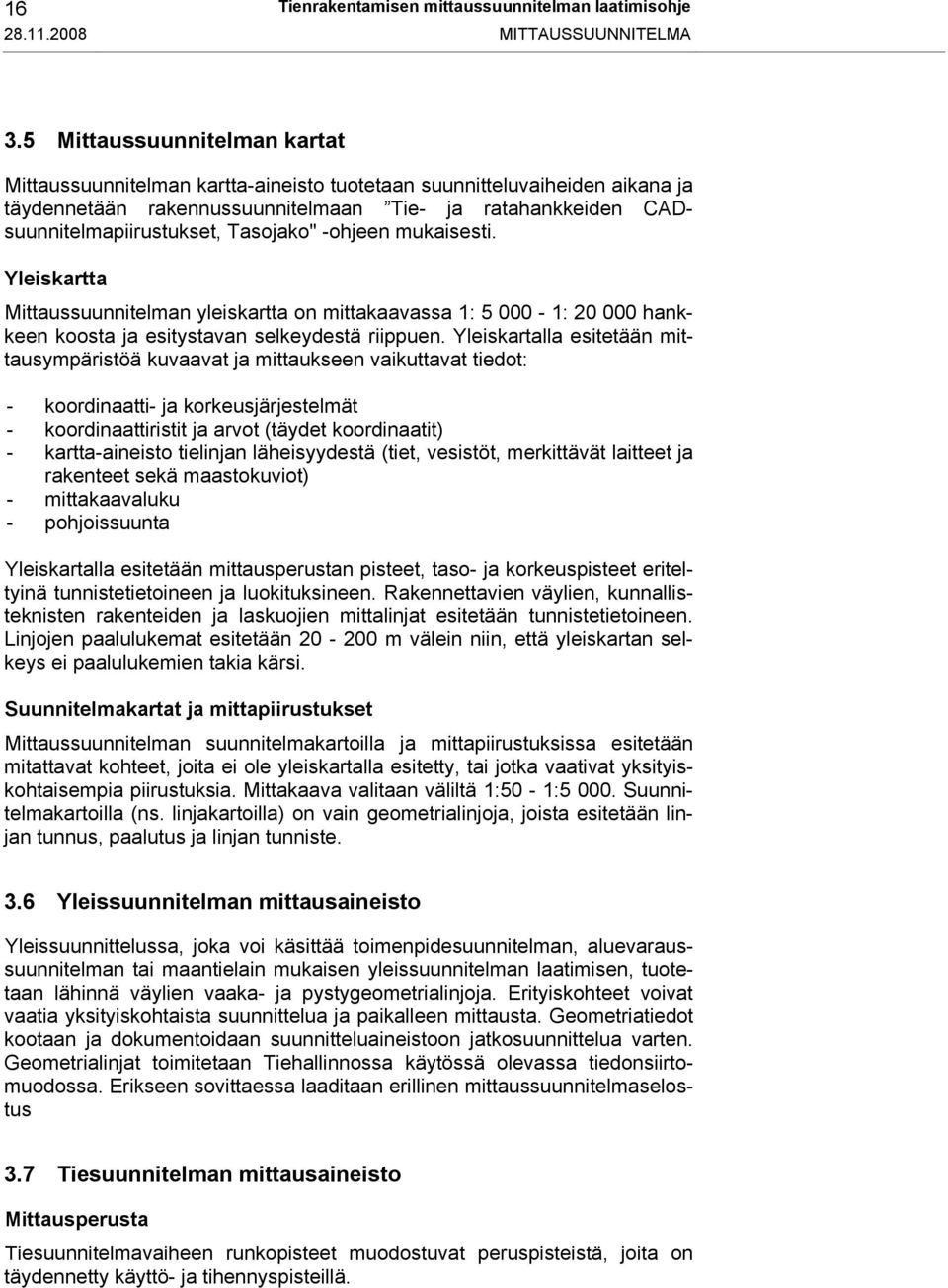

18 16 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAUSSUUNNITELMA 3.5 Mittaussuunnitelman kartat Mittaussuunnitelman kartta-aineisto tuotetaan suunnitteluvaiheiden aikana ja täydennetään rakennussuunnitelmaan Tie- ja ratahankkeiden CADsuunnitelmapiirustukset, Tasojako" -ohjeen mukaisesti. Yleiskartta Mittaussuunnitelman yleiskartta on mittakaavassa 1: : hankkeen koosta ja esitystavan selkeydestä riippuen. Yleiskartalla esitetään mittausympäristöä kuvaavat ja mittaukseen vaikuttavat tiedot: - koordinaatti- ja korkeusjärjestelmät - koordinaattiristit ja arvot (täydet koordinaatit) - kartta-aineisto tielinjan läheisyydestä (tiet, vesistöt, merkittävät laitteet ja rakenteet sekä maastokuviot) - mittakaavaluku - pohjoissuunta Yleiskartalla esitetään mittausperustan pisteet, taso- ja korkeuspisteet eriteltyinä tunnistetietoineen ja luokituksineen. Rakennettavien väylien, kunnallisteknisten rakenteiden ja laskuojien mittalinjat esitetään tunnistetietoineen. Linjojen paalulukemat esitetään m välein niin, että yleiskartan selkeys ei paalulukemien takia kärsi. Suunnitelmakartat ja mittapiirustukset Mittaussuunnitelman suunnitelmakartoilla ja mittapiirustuksissa esitetään mitattavat kohteet, joita ei ole yleiskartalla esitetty, tai jotka vaativat yksityiskohtaisempia piirustuksia. Mittakaava valitaan väliltä 1:50-1: Suunnitelmakartoilla (ns. linjakartoilla) on vain geometrialinjoja, joista esitetään linjan tunnus, paalutus ja linjan tunniste. 3.6 Yleissuunnitelman mittausaineisto Yleissuunnittelussa, joka voi käsittää toimenpidesuunnitelman, aluevaraussuunnitelman tai maantielain mukaisen yleissuunnitelman laatimisen, tuotetaan lähinnä väylien vaaka- ja pystygeometrialinjoja. Erityiskohteet voivat vaatia yksityiskohtaista suunnittelua ja paikalleen mittausta. Geometriatiedot kootaan ja dokumentoidaan suunnitteluaineistoon jatkosuunnittelua varten. Geometrialinjat toimitetaan Tiehallinnossa käytössä olevassa tiedonsiirtomuodossa. Erikseen sovittaessa laaditaan erillinen mittaussuunnitelmaselostus 3.7 Tiesuunnitelman mittausaineisto Mittausperusta Tiesuunnitelmavaiheen runkopisteet muodostuvat peruspisteistä, joita on täydennetty käyttö- ja tihennyspisteillä.

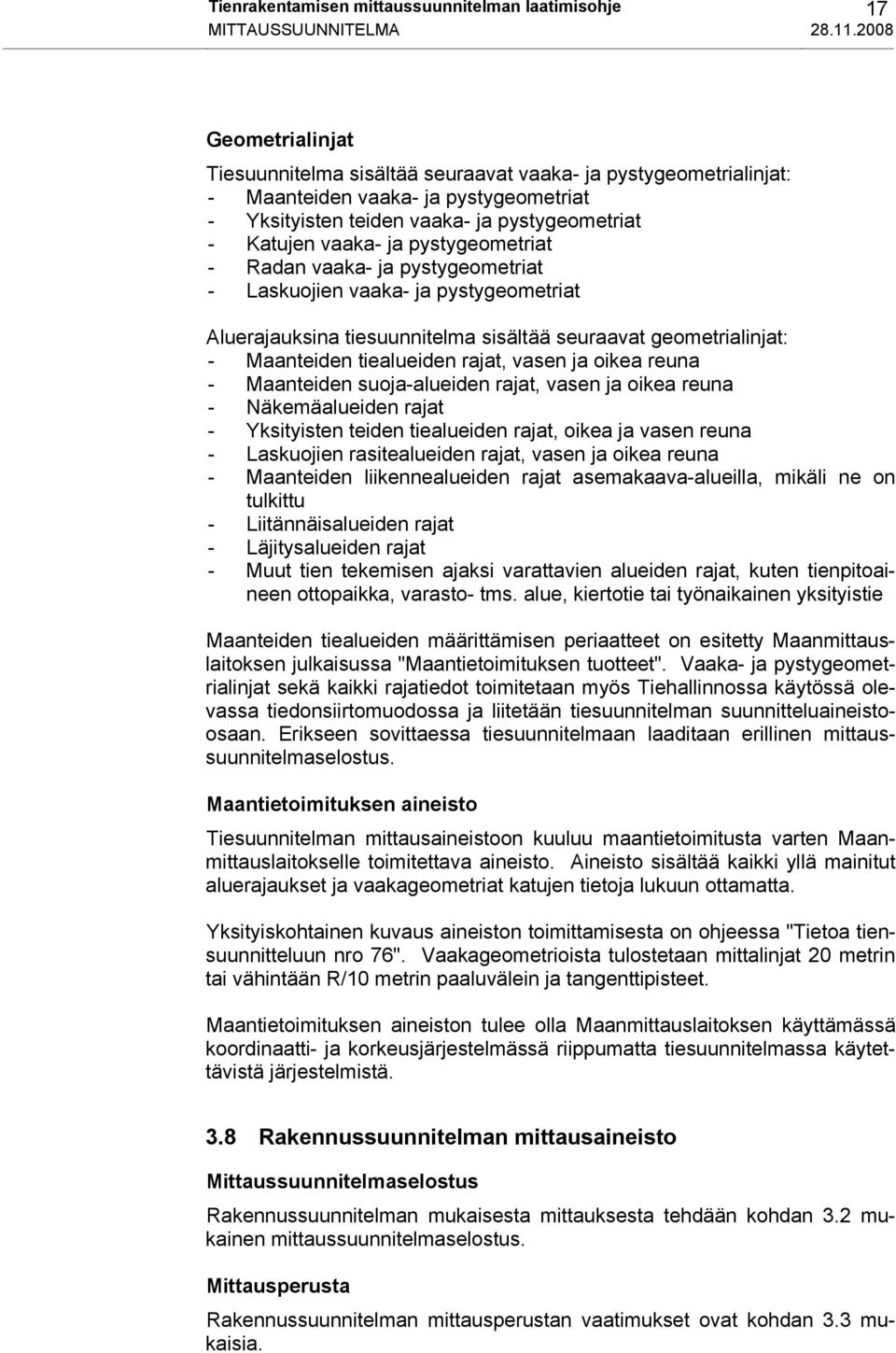

19 Tienrakentamisen mittaussuunnitelman laatimisohje 17 MITTAUSSUUNNITELMA Geometrialinjat Tiesuunnitelma sisältää seuraavat vaaka- ja pystygeometrialinjat: - Maanteiden vaaka- ja pystygeometriat - Yksityisten teiden vaaka- ja pystygeometriat - Katujen vaaka- ja pystygeometriat - Radan vaaka- ja pystygeometriat - Laskuojien vaaka- ja pystygeometriat Aluerajauksina tiesuunnitelma sisältää seuraavat geometrialinjat: - Maanteiden tiealueiden rajat, vasen ja oikea reuna - Maanteiden suoja-alueiden rajat, vasen ja oikea reuna - Näkemäalueiden rajat - Yksityisten teiden tiealueiden rajat, oikea ja vasen reuna - Laskuojien rasitealueiden rajat, vasen ja oikea reuna - Maanteiden liikennealueiden rajat asemakaava-alueilla, mikäli ne on tulkittu - Liitännäisalueiden rajat - Läjitysalueiden rajat - Muut tien tekemisen ajaksi varattavien alueiden rajat, kuten tienpitoaineen ottopaikka, varasto- tms. alue, kiertotie tai työnaikainen yksityistie Maanteiden tiealueiden määrittämisen periaatteet on esitetty Maanmittauslaitoksen julkaisussa "Maantietoimituksen tuotteet". Vaaka- ja pystygeometrialinjat sekä kaikki rajatiedot toimitetaan myös Tiehallinnossa käytössä olevassa tiedonsiirtomuodossa ja liitetään tiesuunnitelman suunnitteluaineistoosaan. Erikseen sovittaessa tiesuunnitelmaan laaditaan erillinen mittaussuunnitelmaselostus. Maantietoimituksen aineisto Tiesuunnitelman mittausaineistoon kuuluu maantietoimitusta varten Maanmittauslaitokselle toimitettava aineisto. Aineisto sisältää kaikki yllä mainitut aluerajaukset ja vaakageometriat katujen tietoja lukuun ottamatta. Yksityiskohtainen kuvaus aineiston toimittamisesta on ohjeessa "Tietoa tiensuunnitteluun nro 76". Vaakageometrioista tulostetaan mittalinjat 20 metrin tai vähintään R/10 metrin paaluvälein ja tangenttipisteet. Maantietoimituksen aineiston tulee olla Maanmittauslaitoksen käyttämässä koordinaatti- ja korkeusjärjestelmässä riippumatta tiesuunnitelmassa käytettävistä järjestelmistä. 3.8 Rakennussuunnitelman mittausaineisto Mittaussuunnitelmaselostus Rakennussuunnitelman mukaisesta mittauksesta tehdään kohdan 3.2 mukainen mittaussuunnitelmaselostus. Mittausperusta Rakennussuunnitelman mittausperustan vaatimukset ovat kohdan 3.3 mukaisia.

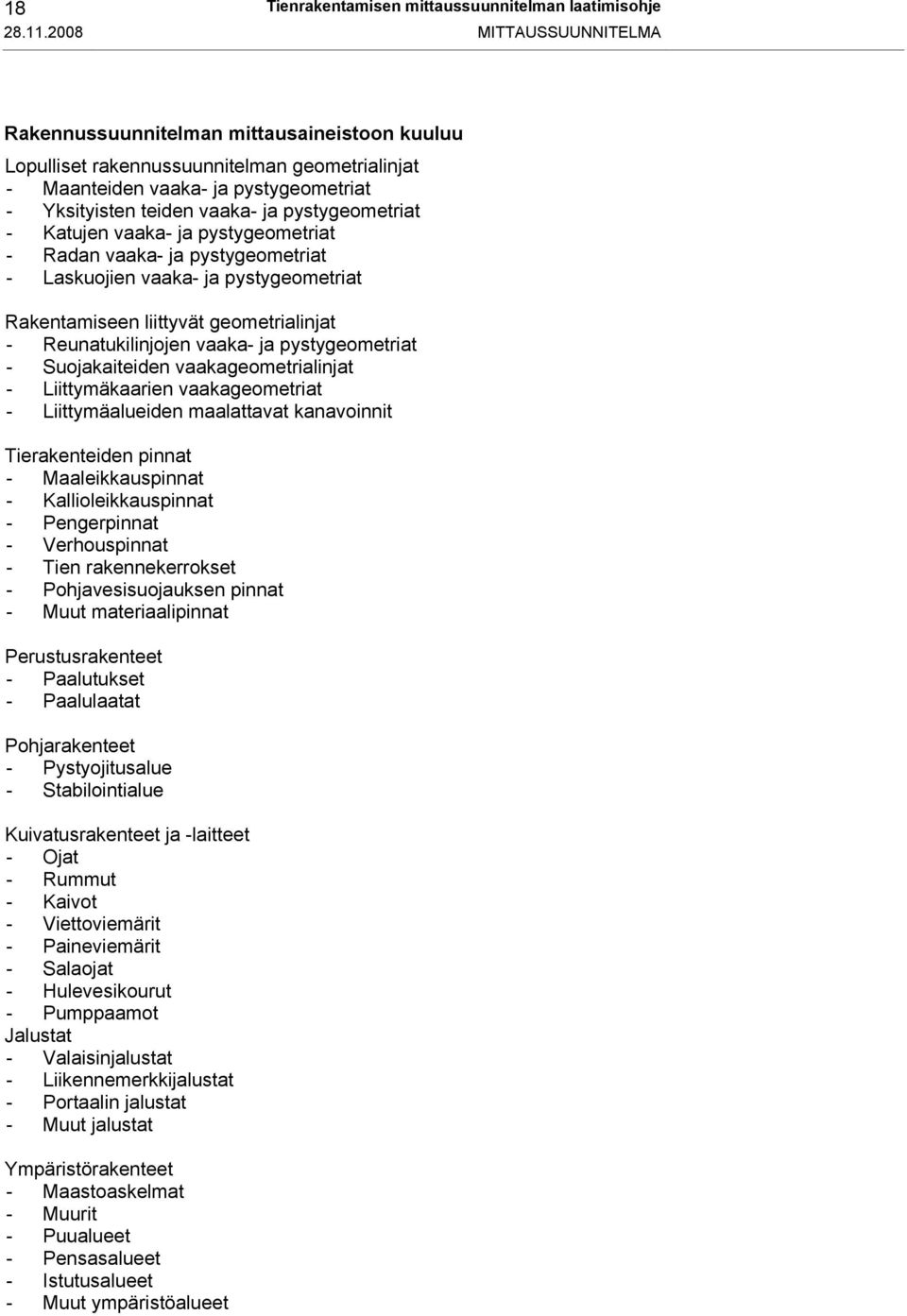

20 18 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAUSSUUNNITELMA Rakennussuunnitelman mittausaineistoon kuuluu Lopulliset rakennussuunnitelman geometrialinjat - Maanteiden vaaka- ja pystygeometriat - Yksityisten teiden vaaka- ja pystygeometriat - Katujen vaaka- ja pystygeometriat - Radan vaaka- ja pystygeometriat - Laskuojien vaaka- ja pystygeometriat Rakentamiseen liittyvät geometrialinjat - Reunatukilinjojen vaaka- ja pystygeometriat - Suojakaiteiden vaakageometrialinjat - Liittymäkaarien vaakageometriat - Liittymäalueiden maalattavat kanavoinnit Tierakenteiden pinnat - Maaleikkauspinnat - Kallioleikkauspinnat - Pengerpinnat - Verhouspinnat - Tien rakennekerrokset - Pohjavesisuojauksen pinnat - Muut materiaalipinnat Perustusrakenteet - Paalutukset - Paalulaatat Pohjarakenteet - Pystyojitusalue - Stabilointialue Kuivatusrakenteet ja -laitteet - Ojat - Rummut - Kaivot - Viettoviemärit - Paineviemärit - Salaojat - Hulevesikourut - Pumppaamot Jalustat - Valaisinjalustat - Liikennemerkkijalustat - Portaalin jalustat - Muut jalustat Ympäristörakenteet - Maastoaskelmat - Muurit - Puualueet - Pensasalueet - Istutusalueet - Muut ympäristöalueet

21 Tienrakentamisen mittaussuunnitelman laatimisohje 19 MITTAUSSUUNNITELMA Muut laitteet ja varusteet - Aidat - Kaapelit - Suojaputket - Rakennukset 3.9 Mittausaineiston muoto Tavoitetilassa mittausaineiston siirtomuoto on LandXML-standardin mukainen Inframodel2 -tiedonsiirtomenetelmä. Siirtyminen tavoitetilaan tapahtuu vaiheittain menetelmäkehityksen ja dokumentoinnin edistymisen myötä. Tavoitetilan siirtymävaiheessa, jos Inframodel2 tiedonsiirtomenetelmäs-sä ei asiaa ole dokumentoitu, voidaan mittausperusta, tierakenteen sekä laitteiden ja varusteiden mittausaineisto tuottaa myös ascii-muodossa käyttäen Tielaitos -formaattia (4 I 8, 3 F 14.3), joka koostuu neljästä tunnistekentästä T1 T4 sekä kolmesta koordinaattikentästä X,Y,Z. Tunnuskentissä käytetään seitsemää merkkiä. Kuva 3 Tielaitos -formaatin sarakejako Tietojen hallinta Mittausaineistojen hallintaa varten muodostetaan hakemistorakenne, jonne mittausaineistot ryhmitellään mm. hankkeittain, hankeosittain ja teemoittain yksinkertaisesti hallittavaksi kokonaisuudeksi Geometrialinjat Geometrialinjoilla määritetään alueiden rajat, väylien vaaka- ja pystygeometria sekä reunatukilinjojen, kanavointien ja muiden nauhamaisten kohteiden tasosijainti ja korkeusasema. Geometrialinjojen muoto on Inframodel2 -tiedonsiirtomuoto.

22 20 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAUSSUUNNITELMA Tierakenteen pintojen mittausaineisto Tierakenteen toteutusmallin mittausaineisto muodostuu tien rakennepinnoista. Rakennepinnat kuvautuvat tiensuuntaisina kolmiulotteisten - ja muotoviivojen rajaamina alueina. Paaluväli Rakennekerroksissa tiensuuntaisten viivan pisteiden peruspaaluväli määräytyy vaaka- ja pystygeometrian kaarresäteen perusteella. Taitepisteiden väliä tihennetään geometrialinjojen tangenttipisteiden ja tienrakenteen muutoskohtien perusteella. Leikkaus- ja pengerpintojen uloimmissa viivoissa käytetään taulukon 2 peruspaaluvälin mukaista pisteiden väliä, muuten maanpintaa leikkaavan viivan pistemäärä voi kasvaa suureksi maastomallikolmioinnin vuoksi. Rakenteen muutoskohdat Tierakenteen muutoskohdilla tarkoitetaan tien suuntaisen viivan pisteitä, joissa viivan etäisyys muuttuu tien poikkileikkaussuunnassa vaakageometrialinjaan nähden edellisestä viivapisteestä tai pisteen korkeusero muuttuu pystygeometrialinjaan nähden edellisestä viivapisteestä. Tierakenteen muutoskohta on myös tierakenteen vaihtumispiste, esimerkiksi siirtymäkiilan - ja loppupiste.

23 Tienrakentamisen mittaussuunnitelman laatimisohje 21 MITTAUSSUUNNITELMA Taulukko 2 Tien suunnassa olevien pisteiden paaluväli erilaisilla kaarresäteillä. Suurin paaluväli vaaka- ja pystygeometrian kaarresäteillä - 10 R/10 m m m ,5 m m m m Tielaitos -formaatin tunnuskentät tierakenteissa Mittausaineiston yksittäisen mittapisteet tunnistetaan neljän tunnuskentän avulla T1 T4. Tunnuskenttiä käytetään seuraavasti. T1 = pintatunnus (ajoradan tunnus + pintatunnus) Tielaitos -formaattia käytettäessä pintatunnuksen eteen liitetään ajoradan tunnus, jolla ajoradat erotetaan toisistaan. Rakennepintojen pintatunnuksena käytetään ja sovelletaan INFRA 2006 Rakennusosa- ja hankenimikkeistön mukaista nelinumeroista rakennusosan koodia. T2 = viiva Taiteviivojen numerointi on juokseva, sama viivanumero esiintyy vain kerran. T3 = koodi Tunnistekoodi ilmaisee poikkileikkaussuunnassa pinnan pisteen, päätepisteen ja niiden välillä olevat pisteet. Koodeilla erotetaan tierakenteen pinnoista ajoradan vasen- ja oikeapuoli sekä niiden välinen keskialue. Poikkileikkaussuunnassa väylän vasemman- ja oikeanpuoleinen rakennepinta alkaa uloimmasta pisteestä ja jatkuu pisteiden kautta väylän keskiosaa kohti pinnan loppupisteeseen. Keskialueen koodit yhtyvät vasemman- ja oikeanpuoleisen alueen loppukoodeihin. T4 = paalulukema Paalulukema ilmaistaan yhdellä desimaalilla ja kaikkiaan seitsemällä merkillä.

24 22 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAUSSUUNNITELMA Taulukko 3 Esimerkki yleisimmistä rakennusosista joita käytetään pintatunnuksena T1 tunnuskentässä Maaleikkaus, erittelemätön 1625 Massanvaihtoon kuuluvat kaivannot 1629 Muut maakaivannot 1711 Kallioavoleikkaus, erittelemätön 1717 Irtilouhittu rakenne 1811 Maapenkereet 1812 Louhepenkereet 2111 Suodatinkerrokset 2121 Jakavat kerrokset 2131 Sitomattomat kantavat kerrokset 2132 Sidotut kantavat kerrokset 2141 Asfalttipäällysteet 2220 Luiskaverhoukset ja eroosiosuojaukset Taulukko 4 Rakennepinnan koodien käyttö Rakennepintojen koodit Väylän osa vasen keski oikea Vasen ja oikea Taitekoodit Vasen ja oikea loppu Keskiosan -loppu Laitteiden ja varusteiden mittausaineisto Tielaitos -formaatin tunnuskentät T1 = vapaa T2 = viivamaisten kohteen yksilöinti T3 = koodi Laitteiden ja varusteiden tunnistamisessa käytetään ja sovelletaan INFRA 2006 Rakennusosa- ja hankenimikkeistön mukaista vähintään nelinumeroista koodia. T4 = mittauspisteen yksilöinti

25 Tienrakentamisen mittaussuunnitelman laatimisohje 23 MITTAUSSUUNNITELMA Taulukko 5 Esimerkki rakennusosan koodeista 3111 Jätevesiviemärit (viettoviemäri) Jätevesiviemäri (viettoviemäri) betonista Jätevesiviemäri (viettoviemäri) muovista 3112 Jätevesiviemärit (paineviemäri) Jätevesiviemäri (paineviemäri) betonista Jätevesiviemäri (paineviemäri) muovista Jätevesiviemäri (paineviemäri) valuraudasta Jätevesiviemäri (paineviemäri) teräksestä 3113 Jätevesiviemärin tarkastuskaivot ja putket Tarkastuskaivot muovista Tarkastuskaivot betonisista valmisosista Tarkastuskaivot betonista valettuina Tarkastusputket muovista Tarkastusputket betonista Erityis- / laitekaivot

26 24 Tienrakentamisen mittaussuunnitelman laatimisohje LAATUVAATIMUKSET 4 LAATUVAATIMUKSET Rakennussuunnitelmaan sisältyvien tierakenteiden ja laitteiden lopulliset tarkkuusvaatimukset määräytyvät julkaisujen InfraRYL Infrarakentamisen yleiset laatuvaatimukset mukaisesti. Laatuvaatimuksissa on määritelty valmiin rakenteen sallitut poikkeamat ja rakenneosien kelpoisuuden osoittaminen. Tarkkuusvaatimukset on esitetty valmiin rakennusosan poikkeamina suunniteltuun. 4.1 Mittausaineiston tarkkuusvaatimus Hankkeen erityiset vaatimukset Hankkeen erityiset laadulliset tarkkuusvaatimukset esitetään rakennussuunnitelman työkohtaisissa työselityksissä. Laatuvaatimus Mittausaineiston yleinen tarkkuusvaatimus on 1/10 valmiin rakennusosan tarkkuusvaatimuksesta verrattuna mittausaineistoa tarkistusaineistoon. Korkeusvertailu Verrattaessa tarkistuslinjan pisteitä kolmiulotteiseen tierakenteen mittausaineistoon sallitaan enintään 1/10 (10 %) poikkeama valmiin rakennusosan sallitusta poikkeamasta. Poikkileikkauksen vertailu Verrattaessa tarkistuslinjan pisteitä kolmiulotteiseen tierakenteen mittausaineistoon, sallitaan valmiin rakennusosan suurimmasta sallitusta poikkeamasta enintään 1/10 (10 %) ja enintään 20 mm. Rakennusosan poikkileikkausmittojen tulee pysyä muuttumattomina. 4.2 Laadun toteaminen Tierakenne Laadun toteamiseksi rakennussuunnitelmasta tuotetaan poikkileikkauksen suuntaisia tarkistuspistelinjoja. Tarkistuspistelinjat tuotetaan eri menetelmällä kuin varsinainen mittausaineisto. Tien päällysrakennekerrosten tarkistuspistelinjat tuotetaan tasausviivan määrittämästä pinnasta ja muualla rakennusosan ylimmästä pinnasta. Tarkistuslinjan pisteet tuotetaan koordinaattitietona poikkileikkauksen reunapisteistä, kohdista ja kohtien väliltä. Tarkastuspistelinjat tuotetaan satunnaiselta paalulukemalta, tielinjan vaakaja pystygeometrian, sivukaltevuuden ja tien leveyden muutoskohtien vaikutusalueelta. Tarkistuspisteitä verrataan mittausaineistoon, poikkeamat todetaan ja dokumentoidaan.

27 Tienrakentamisen mittaussuunnitelman laatimisohje 25 LAATUVAATIMUKSET Laitteet ja varusteet Tienrakentamiseen liittyvien laitteiden ja varusteiden mittausaineiston sijaintitiedon laatu todetaan vertaamalla sijaintia tien rakenteisiin ja muihin laitteisiin ja varusteisiin. Tarkasteluun tarvitaan sopiva atk-ohjelma. 4.3 Mittaustyön tarkkuusvaatimukset Hankkeen erityiset vaatimukset Hankkeen erityiset laadulliset tarkkuusvaatimukset esitetään työkohtaisissa työselityksissä. Tierakenteet Valmiin tierakenteen tarkkuusvaatimukset on esitetty InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset osa1 sallittuina poikkeamina suunnitellun rakennusosan suhteen. Rakennusosan sijaintipoikkeama sisältää myös mittamerkin sijaintipoikkeaman. Maastoon mitatulle mittamerkille sallitaan yleensä ± 10 mm poikkeama sekä taso- että korkeussuunnassa. Maaston merkittyjen mittamerkkien suurin sallittu sijainnin poikkeama on 1/3 (33%) valmiin rakennusosan sallitusta poikkeamasta. Mikäli mittauksen poikkeama on sallittua suurempi, niin rakentamisen osuus sallitusta poikkeamasta on vastaavasti pienempi. Erityisesti on otettava huomioon ne rakenteet, joissa on epäsymmetrinen tarkkuusvaatimus. Rakennusosien kelpoisuuden osoittaminen Rakennusosan sijainnin kelpoisuuden osoittaminen on esitetty InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset osa 1 tekniset vaatimukset osiossa. Mitattaessa ja todettaessa rakennusosien sijaintitarkkuuksia noudatetaan mittaustyössä mittamerkkien tarkkuusvaatimuksia. Laitteet ja varusteet Infraan liittyvien järjestelmien tarkkuusvaatimukset on esitetty InfraRYL 2007 Infrarakentamisen yleiset laatuvaatimukset osa 2 Järjestelmät ja täydentävät osat (ilmestyy keväällä 2009). Mittamerkkien tarkkuusvaatimuksissa sovelletaan tierakenteiden tarkkuusvaatimuksia. Kelpoisuuden osoittamisessa sovelletaan tierakenteiden mittaustarkkuusvaatimuksia. Poikkeamien toteaminen Mittamerkin sijaintipoikkeama todetaan perus-, käyttö- tai tihennyspisteiltä tehtävin tarkastusmittauksin. Mittaustarkkuus todetaan tarkastusmittauksessa, jossa toistetaan merkintämittauksessa käytetty mittausrutiini ja todetaan poikkeama aiempaan mittaukseen verrattuna.

28 26 Tienrakentamisen mittaussuunnitelman laatimisohje LAATUVAATIMUKSET Uutta mittausta aloitettaessa tulee tehdä ylimääräisiä havaintoja aiemmin mitattuun, koordinaateiltaan tunnettuun kohteeseen ja päätettäessä mittausta tulee mittaus sulkea aiemmin mitattuun koordinaateiltaan tunnettuun kohteeseen. Mittaustulokset dokumentoidaan ja poikkeamat selvitetään, ennen kuin mittausta voidaan jatkaa.

29 Tienrakentamisen mittaussuunnitelman laatimisohje 27 DOKUMENTOINTI DOKUMENTOINTI Tienrakentamisen mittausaineistoa dokumentoidaan myöhemmin käytettäväksi. Hankkeen vaatimukset Hankkeen erityiset vaatimukset osoitetaan työkohtaisissa työselityksissä. Suunnittelumalli Tuotemallin dokumentointiin käytetään LandXML- standardiin perustuvaa Inframodel2 -tiedonsiirtomenetelmän mukaista aineistoa. Toteutusmalli Rakentaminen toteutetaan toteutusmallin perusteella. Toteutusmallin mukainen tienrakenne sekä tien laitteet ja varusteet päivitetään toteutuneen geometria ja sijaintitiedon mukaisesti ja siirretään hankkeen päätyttyä toteutumamalliksi. Toteutumamalli Toteutumamalli päivitetään toteutusmallista rakentamisen yhteydessä ja tallennetaan edelleen ylläpitomalliksi. Ylläpitomalli Mallia käytetään ylläpitokauden aikana tierakenteisiin tehtävien toimenpiteiden suunnitteluun, jolloin malli siirtyy suunniteltavien toimenpiteiden lähtötietomalliksi. Tien rakennepinnat koodataan tämän ohjeen mukaisesti ja pintatunnuksina käytetään INFRA 2006 Rakennusosa- ja hankenimikkeistön mukaista tunnusta. Täydennetty toteutumamalli siirretään ylläpitomalliksi. Laitteiden ja varusteiden kelpoisuuden osoittamiseksi tuotettu koordinaattiaineisto liitetään toteutumamalliin.

30 28 Tienrakentamisen mittaussuunnitelman laatimisohje VASTUUT 6 VASTUUT Vastuu mittausaineiston tuottamisesta jakautuu hankkeen eri toteutusvaiheissa palvelun tuottajan, tilaajan ja urakoitsijan kesken. Taulukko 6 Vastuut erilaisissa suunnitteluvaiheissa. Yleissuunnittelu Geometrialinjat Palvelun tuottaja Tiesuunnitelma Suunnittele ja toteuta - urakka, sisältää tiesuunnitelman (STt) Suunnittele ja toteuta - urakka (ST) Mittausperusta Urakoitsija Tilaaja Tilaaja Geometrialinjat Urakoitsija Tilaaja Tilaaja Maantietoimituksen aineisto Urakoitsija Tilaaja Tilaaja Kokonais urakka (KU) Rakennussuunnitelma Suunnittele ja toteuta - urakka, sisältää tiesuunnitelman, (STt) Suunnittele ja toteuta - urakka (ST) Mittausperusta Urakoitsija Urakoitsija Tilaaja Geometrialinjat Urakoitsija Urakoitsija Tilaaja Maantietoimituksen aineisto Urakoitsija Urakoitsija Tilaaja Mittaussuunnitelma Urakoitsija Urakoitsija Tilaaja Kokonais urakka (KU) Rakentaminen Kaikki rakentamisen aikaiset mittaussuunnitelman täydennykset ja muutokset kuuluvat urakoitsijan vastuulle. Jos rakennussuunnitelman muutos johtuu tilaajasta, silloin tilaaja vastaa muutoksen mittaussuunnitelmasta. Urakoitsija vastaa myös toteutumatietojen mittauksista ja dokumentoinnista. Toteutumamittaukset tuotetaan Tiehallinnossa käytössä olevassa tiedonsiirtomuodossa. Mittaustyöt Suunnittelun ja rakentamisen mittaustöissä tulee käyttää ammattitaitoista henkilöstöä, asianmukaista mittauskalustoa sekä yleisesti hyväksyttyjä merkintätapoja. Tämän ohjeen liitteeksi on laadittu exell-taulukko Mittaussuunnitelman sisällön vastuutaulukot, joka on tarkoitus täyttää hankekohtaisesti eri suunnitteluvaiheiden tilauksissa. Taulukossa määritetään tilaajan, konsultin ja urakoitsijan vastuut mittausaineiston tuottamisesta yleis-, tie- ja rakennussuunnitelmia laadittaessa.

31 Tienrakentamisen mittaussuunnitelman laatimisohje 29 MITTAPISTEET JA KIINTOPISTEET MITTAPISTEET JA KIINTOPISTEET 7.1 Tien rakenteet Tierakenteen mittausaineiston jäsentelyn hierarkia 1. ajorata ( A, B, C.. ) 2. ajoradan osa ( vasen, keski, oikea ) 3. pinta ( Infra 2006 nimikkeistö) 4. koodi ( , , ) Mittausaineiston jäsentely ajorata A ajorata B ajorata C Vasen puoli koodit Keskiosa koodit Oikea puoli koodit rakennepinnat Kuva 1 Ajoratojen tunnukset A,B,C ja ajoradanosien rakennepintojen pisteiden numerointiperiaate (kooditus). Ajoradan kirjaintunnus A Ö säilyy samana suunnitelmakohteessa vaikka ajorata sisältyisi suunnitelmaan vain osassa kohdetta. Kirjaintunnuksia tulee varata ajoratojen maksimimäärän mukaisesti. Tierakenteen pintaa yksilöivänä tunnuksena käytetään INFRA 2006 Rakennusosa- ja hankenimikkeistön nelinumeroista koodia pintatunnuksena. INFRA 2006 Rakennusosa- ja hankenimikkeistöstä puuttuvien pintatunnusten sijaan käytetään kirjaintunnusta.

32 30 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAPISTEET JA KIINTOPISTEET Taulukko 1 INFRA 2006 Rakennusosa- ja hankenimikkeistön koodeja rakennepintojen pintatunnuksena. Koodin puuttuessa yhdistelmäpinnoille on annettu kirjaintunnukset. T1 kentässä esitetään pintatunnus ja T3 kentässä pisteen poikkileikkaussijaintia ilmoittava tunnus. Rakennepinnat T1 T2 T3 T4 Alin yhdistelmäpinta AYP viiva no koodi paalulukema Ylin yhdistelmäpinta YYP viiva no koodi paalulukema Maaleikkaus, erittelemätön 1611 viiva no koodi paalulukema Massanvaihtoon kuuluvat kaivannot 1625 viiva no koodi paalulukema Muut maakaivannot 1629 viiva no koodi paalulukema Kallioavoleikkaus, erittelemätön 1711 viiva no koodi paalulukema Irtilouhittu rakenne 1717 viiva no koodi paalulukema Maapenkereet 1811 viiva no koodi paalulukema Louhepenkereet 1812 viiva no koodi paalulukema Suodatinkerrokset 2111 viiva no koodi paalulukema Jakavat kerrokset 2121 viiva no koodi paalulukema Sitomattomat kantavat kerrokset 2131 viiva no koodi paalulukema Sidotut kantavat kerrokset 2132 viiva no koodi paalulukema Asfalttipäällysteet 2141 viiva no koodi paalulukema Luiskaverhoukset ja eroosiosuojaukset 2220 viiva no koodi paalulukema Taulukko 2 Mittausaineistossa esiintyviä linjoja ja viivakohteita. T1 kentässä esitetään ajorata ja ajoradan osio. T3 kentässä esitetään Infra 2006 Rakennusosa- ja hankenimikkeistön mukainen koodi. Koodin puutuessa käytetään taulukon mukaista kirjainkoodia. Linjat: ( murtoviivaesitys) T1 T2 T3 T4 keskilinja ajorata viiva no KL paalulukema mittalinja ajorata viiva no ML paalulukema sivuun siirretty mittalinja vasen ajorata+v viiva no ML paalulukema sivuun siirretty mittalinja oikea ajorata+o viiva no ML paalulukema haltuunottoalueen raja viiva no HRA piste n:o suoja-alueen raja viiva no SRA piste n:o näkemäalueen raja viiva no NRA piste n:o työalueen raja viiva no TRA piste n:o tiealueen raja VAS / OIK viiva no TRAJA piste n:o yksityistiealueen raja VAS / OIK viiva no YRAJA piste n:o läjitysalueen raja viiva no LAL piste n:o liitännäisalueen raja viiva no LIAL piste n:o laskuoja ojan :no paalulukema sivuoja vasen ajorata+v viiva no paalulukema sivuoja oikea ajorata+o viiva no paalulukema niskaoja vasen ajorata+v viiva no paalulukema niskaoja vasen ajorata+o viiva no paalulukema reunatukilinjat ajorata+v viiva no 2211 paalulukema reunatukilinjat ajorata+o viiva no 2211 paalulukema

33 Tienrakentamisen mittaussuunnitelman laatimisohje 31 MITTAPISTEET JA KIINTOPISTEET AJORADAT JA PÄÄLLYSRAKENNEKERROSTEN PINNAT ajorata + pinta A2141 ajorata A ajorata + pinta B2141 ajorata B ajorata C ajorata pinta 2141 ( asfalttipäällyste ) taitteet loppu 2111 Suodatinkerrokset Jakavat kerrokset Sitomattomat kantavat kerrokset 2132 Sidotut kantavat kerrokset 2141 Asfalttipäällysteet rakennekerrospinnat ajorata + rakennekerrospinta = pintatunnus Kuva2 Ajoradan tunnus pintatunnuksen yhteydessä sekä päällysrakennekerrosten koodit. Kallio- ja maaleikkauspinta pinta 1711 vasen kallioluiska pinta 1611 kallioleikkauspohja oik ulkoluiska leikkauspohjan jatke Kuva3 Maa- ja kallioleikkauspinnat sekä maaleikkauspinnan jatke kallioon.

34 32 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAPISTEET JA KIINTOPISTEET Pintarakenteiden koodit Pintarakenteiden koodit säilyvät koko rakenteen esiintymiskerran ajan samoina. A B C D Pituusleikkaus / vasen puoli Poikkileikkaus A ja C 150 Poikkileikkaus B 101 Poikkileikkaus D kuva 4 Esimerkki koodauksen jatkuvuudesta kallioleikkauksesta penkereelle. Sisäluiskat 102 loppu loppu pinta 2220 pinta 2220 vasen sisäluiska oikea sisäluiska 202 taitteet Kuva 5 Sisäverhoiluluiskien pinnat ja koodit.

35 Tienrakentamisen mittaussuunnitelman laatimisohje 33 MITTAPISTEET JA KIINTOPISTEET Oja vas pinta oja Oja oik loppu oja taitteet Kuva 6 Ojien pinnat ja koodit. Maaleikkauspinta osat: vasen ulkoluiska leikkauspohja oikea ulkoluiska pinnat ja tarvittava koodaus päällekkäisillä pintarakenteilla on samat koodit esimerkkikohteita verhoilu pohjavesisuojaus loppu vas.verhoilupinta loppu loppu loppu 150 vasen ulkoluiska ( maaleikkaus) leikkauspohja taitteet oik.verhoilupinta pinta loppu loppu 202 oikea ulkoluiska taitteet pinta 1611 Kuva 7 Maaleikkauksen ja verhoilupintojen koodit ja pintatunnukset.

36 34 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAPISTEET JA KIINTOPISTEET Massanvaihtokaivanto = MVK taitteet pinta 1625 MVK oikea luiska MVK vasen luiska loppu MVK pohja 250 loppu loppu taitteet Kuva 8 Massanvaihtokaivannon koodit ja pintatunnus. 101 pinta 1611 loppu Kallioleikkaus ve 1 vas ulkoluiska pinta Vasen kallioluiska vas verhoilupinta loppu pinta 2220 oik. taitteet vas. taitteet Kallioleikkauspohja loppu Kuva 9 Maa- ja kallioleikkauksen pinnat ja koodaus.verhoilupinnan koodauksesta vaihtoehto1.

37 Tienrakentamisen mittaussuunnitelman laatimisohje 35 MITTAPISTEET JA KIINTOPISTEET pinta et loppu Kallioleikkauspohja Kuva 9 Verhoilupinnan koodauksesta vaihtoehto2. Valli tai muotoilualue ve loppu 151 loppu loppu pinta 2220 vallin loppu loppu pinta vasen 150pengerluiska penger pinta oikea pengerluiska vasen sisäluiska oikea sisäluiska pinta Kuva 10 Vallin tai muotoilualueen pinnat ja koodausvaihtoehto1.

38 36 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAPISTEET JA KIINTOPISTEET Valli tai muotoilualue ve vallin pinta 2220 pinta vasen pengerluiska penger pinta oikea pengerluiska vasen sisäluiska oikea sisäluiska pinta 1811 loppu loppu Kuva 11 Vallin tai muotoilualueen pinnat ja koodausvaihtoehto Laitteet ja varusteet Laitteiden ja varusteiden mittausaineiston tunnistekoodina käytetään INFRA 2006 Rakennusosa- ja hankenimikkeistön mukaista vähintään neljä (4) - merkkistä koodia. Kaivo Mittapiste on kaivon pohjan keskipisteen ja kannen korkeusaseman leikkauspiste Kannen korkeus Z kannen korkeus z Tienpinnan tasossa oleva TSV:n ja sivukaltevuuden määrittämä piste 2 cm. Umpi- ja ritiläkansi Kannen korkeus Z reikien alareuna T3= koodi T4 = kaivon no keskipisteen x y Kupukansi Kitakansi Aukon alareuna Z Kuva 12 Kaivon mittapisteen sijainti ja koodivaihtoehtoja käytön mukaan.

39 Tienrakentamisen mittaussuunnitelman laatimisohje 37 MITTAPISTEET JA KIINTOPISTEET Jalusta Mittapiste on jalustan keskipisteen ja yläpinnan korkeusaseman leikkauspiste yläpinnan Z T3 =koodi T4 = jalustan no keskipisteen x y Kuva 13 Jalustan mittapisteen sijainti ja koodivaihtoehtoja. Rumpu Mittapisteet ovat rummun päiden vesijuoksussa T2 = rummun no T3 = koodi 1434 T4 = 1 tai 2 lähtö ( T4 = 1 ) tulo ( T4 = 2 ) T4 numerointi vesijuoksun suuntaan 1 -> 2 -> 3 Kuva 14 Rummun mittapisteet ja koodausvaihtoehto

40 38 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAPISTEET JA KIINTOPISTEET Viemäröinti ja salaojat Mittapiste on kaivon pohjan keskipisteen ja putken vesijuoksun jatkeen leikkauspiste tai putken pään vesijuoksu Kaivosta lähtevä putki numeroidaan kaivon numerolla T2= putken numero T3 = putken koodi T4= 1 tai 2 kaivon numero = 1 lähtevän putken numero = 1 lähtö ( T4 = 1 ) kaivon numero = 2 tulo ( T4 = 2 ) lähtevän putken numero =2 tulo ( T4 = 2 ) lähtö ( T4 = 1 ) Putkipisteiden numerointi ( T4 )veden juoksusuuntaan 1..2 Kuva 15 Putkituksen (viemärit ja salaojat) mittapisteet ja koodausvaihtoehtoja

41 Tienrakentamisen mittaussuunnitelman laatimisohje 39 MITTAPISTEET JA KIINTOPISTEET Putken pää Paineputket Mittapisteon putken lakipiste murtoviiva taitteen kohdalla Putken T2 = no T3 = koodi T4 = 1,2,3. Putken putken pää Kuva 16 Paineputken mittapisteet ja koodausvaihtoehtoja Suojaputket Mittapiste on suojaputken tai suojaputkiryhmän pään tai taitteen alareunan keskikohta T2 = no T3 = koodi 3323 T4 = 1 tai 2, 3 Suojaputken pää Suojaputken pää Kuva 17 Suojaputken ja suojaputkiryhmän mittapisteet ja koodaus

42 40 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAPISTEET JA KIINTOPISTEET Reunatukilinjat Saarekkeet, kanavoinnit ja tiensuuntaiset reunakivilinjat LandXML standardin mukainen I Inframodelsiirtotiedosto Vaakageometria ( kaaret ja suorat) Pystygeometria ( murtoviiva ) Mittapiste on reunakiven tienpinnan tasossa oleva TSV:n ja sivukaltevuuden määrittämä piste. Taiteviivana esitetty reunakivi T2 = no T3 = koodi 2211 T4 = 1,2,3. Mittapiste TSV: sta laskettu pinta Kuva 18 Reunakivilinjan esittäminen, mittapiste sekä koodaus. Suojakaide teräskaiteen mittapiste T1 väylätunnus T2 viiva T3 koodi 3211 T4 juokseva pistenumero keskikaiteen mittapiste betonikaiteen mittapiste Kuva 19 Kaiteen mittapiste ja koodaus.

43 Tienrakentamisen mittaussuunnitelman laatimisohje 41 MITTAPISTEET JA KIINTOPISTEET Kiintopisteet Kiintopisteet kallioon tai kiveen 20 mm 20 mm 20 mm min. 90 mm min. 70 mm Kiintopisteessä tulee olla koneruuvikierteellä varustettu yläosa 16 mm Kuva 20 Kallio- ja maakivikiintopisteen mittoja ja ominaisuuksia. Kiintopisteen merkkipaalu Merkkipaalun mitat 50 x 50 mm² tai Ø 50 mm Maaputki kiintopiste kauluslevy Kiintopisteeseen kiinnitettävä merkkipaalu n. 800 mm Maahan lyötävä muovinen merkkipaalu min mm Maahan tulevat ankkuriharukset Kuva 21 Kiintopisteen merkkipaalu ja maaputkikiintopiste.

44 42 Tienrakentamisen mittaussuunnitelman laatimisohje MITTAPISTEET JA KIINTOPISTEET Kuva 22 Pisteselityskortti

45 Tienrakentamisen mittaussuunnitelman laatimisohje 43 MITTAPISTEET JA KIINTOPISTEET Mittaussuunnitelman sisältö Yleis suunnitelma Tiesuunnitelma Tiesuunnitelma n täydennnys Rakennussuunnitelma INFRA 2006 rakennusosa koodi Mittausaineiston kuvaus Tilaaja Konsultti Tilaaja Konsultti Urakoitsija Tilaaja Konsultti Urakoitsija Tilaaja Konsultti Urakoitsija Mittausperusta 1 1 Peruspisteet X,Y,Z 1 2 Käyttöpisteet X,Y,Z 1 3 Tihennyspisteet X,Y,Z Vaakageometrialinjat 3 1 tiet 3 2 kadut 3 3 kevyen liikenteen väylät 3 4 radat 3 5 laskuojat 3 6 vallit 3 7 muotoilualueet 3 8 reunatuet 3 9 suojakaiteet Pystygeometrialinjat 3 1 tiet 3 2 kadut 3 3 kevyen liikenteen väylät 3 4 radat 3 5 laskuojat Kuva23 Esimerkki: Ote Mittaussuunnitelman sisällön vastuutaulukot sivusta. HUOM! Tämän linkin kautta avautuu Acrobatin käsityökalulla painettaessa Excel taulukko Mittaussuunnitelman sisältö.
