1 Installation instructions, accessories Ohje nro Versio 1.1 Osa nro Vetokoukku, Hitch IMG Volvo Car Corporation Vetokoukku, Hitch V1.1 Sivu 1 / 21
2 Varuste A A A A IMG Sivu 2 / 21
3 IMG Sivu 3 / 21
4 IMG Sivu 4 / 21
5 IMG Sivu 5 / 21

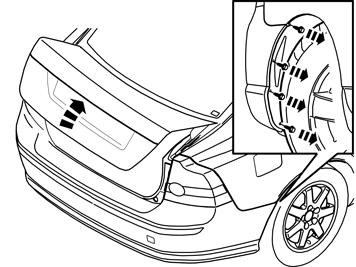

6 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Valmistelutyöt 1 Valmistelutyöt Nosta takaluukku ylös. Irrota ruuvit pyöränkotelon takareunoista oikealla ja vasemmalla puolella. IMG Sivu 6 / 21

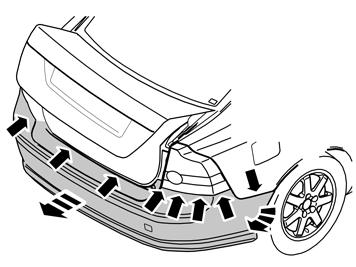

7 2 Irrota kaksi muovimutteria puskurinkuoren alareunasta. IMG Vedä kulma ulos ja jatka vetämällä puskurinkuorta taaksepäin kunnes viisi pidikettä sivulta ja takavalon alta irtoavat. Tee sama toisella puolella. Irrota puskurinkuori vetämällä sitä taaksepäin kunnes kolme lukitushakaa takaluukun aukon kohdalta irtoavat. Irrota mahdollisen pysäköintitutkan liitin. IMG Irrota liitin ja johdin törmäystä vaimentavasta osasta törmäyspalkin yläpuolelta. IMG Sivu 7 / 21

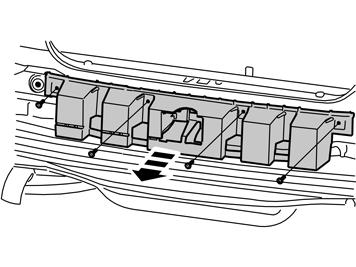

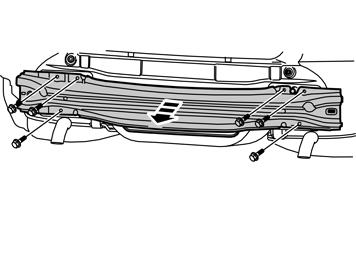

8 5 Irrota ruuvit ja poista törmäystä vaimentava osa törmäyspalkin yläpuolelta. IMG Irrota ruuvit ja poista törmäyspalkki. IMG Sivu 8 / 21

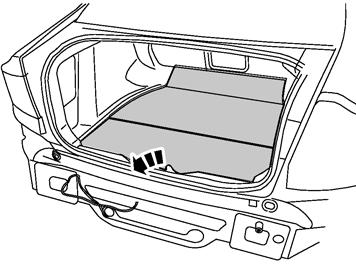

9 7 Nosta tavaratilan matto pois. IMG Koskee ilman varapyörää olevia autoja Vetokoukun pitimen asennus Irrota läpivientikumi ja suorita mittaus vaakasuoraan reiän reunasta. Huom! Tarkasta, että mahdolliset johtosarjat eivät ole tiellä rei'ityksessä. Mittaa vetokuulan ruuvin reiän paikka ja poraa reikä Ø 8 mm (5/16") poralla. IMG Tasoita reiän reunat, ruostesuojaa ne ja poista porauslastut. Aseta läpivientikumi takaisin. Sivu 9 / 21
10 9 Asenna pidin takarungon sisäpuolelle ja kiinnitä se sarjan ruuvilla ja mutterilla. Kiristä momenttiin 10 Nm (7.5 lbf.ft.). IMG Ota hihna ja säilytyspussi sarjasta. Pujota hihna pitimeen. IMG Sivu 10 / 21

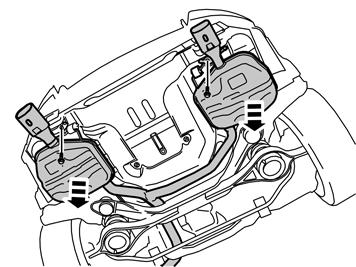

11 11 Kahdella takaäänenvaimentimella varustetut autot Irrota ruuvit takaäänenvaimentimien ripustuksista oikealta ja vasemmalta puolelta ja laske ne alas rajoittimeen saakka. Yhdellä takaäänenvaimentimella varustetut autot Irrota ruuvi takaäänenvaimentimen ripustuksesta vasemmalta puolelta ja laske se alas rajoittimeen saakka. IMG Kahdella takaäänenvaimentimella varustetut autot Irrota lämmönsuojapellin pidikkeet oikealta ja vasemmalta puolelta ja käännä se alas äänenvaimenninta vasten niin, että takasivupalkkien sisäpuolella oleviin reikiin pääsee käsiksi. Yhdellä takaäänenvaimentimella varustetut autot Irrota lämmönsuojapellin pidikkeet vasemmalta puolelta ja käännä se alas äänenvaimenninta vasten niin, että takasivupalkin sisäpuolella oleviin reikiin pääsee käsiksi. IMG A Kuva A, autot joissa on 8-syl., 6-syl. moottori ja neliveto Kuva B, muut versiot Irrota pakojärjestelmän kumiripustus korista keskimmäisen äänenvaimentimen takaa/polttoainesäiliön kohdalta. IMG Sivu 11 / 21

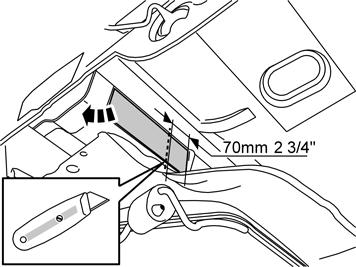

12 13B IMG Kaikki mallit Irrota pakojärjestelmän kumiripustus korista apurungon etureunan yläpuolelta. IMG Käännä nyt äänenvaimennin ja lämpösuoja alas päästäksesi hyvin käsiksi vetopalkin kiinnitysreikiin. Mittaa 70 mm (2 ¾ ") sivupalkkien sisäpuolella olevan kuvioinnin keskeltä ja taaksepäin vetopalkin kiinnitysreiät peittävää suojateippiä pitkin. Katkaise suojateippi ja heitä pitkä taempi osa pois. IMG Sivu 12 / 21

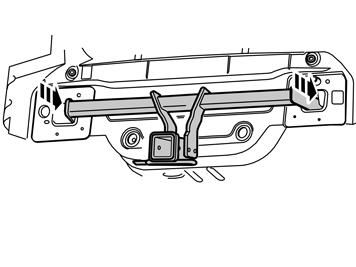

13 Vetopalkin asennus 16 Vetopalkin asennus Puhdista peltipinnat sivupalkkien sisäpuolelta huolellisesti alustamassasta, kitistä tai liasta vahvikerautojen kiinnityskohdista. IMG Tarkasta että vastinpinnat sivupalkkien sisäpuolella ovat puhtaat, jos eivät ole niin puhdista ne kohdista, joihin vetopalkin sivulevyt kiinnitetään. Ota vetopalkki sarjasta ja aseta kaksi sivulevyä sivupalkkien takareunassa oleviin reikiin. IMG Sivu 13 / 21

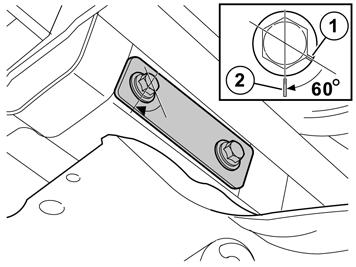

14 18 Ota ruuvit ja vahvikeraudat sarjasta. Pyydä työtoveria pitämään ja säätämään vetopalkkia, kun kiinnität ruuveja vetopalkin hitsimuttereihin. Äänenvaimenninta ja suojapeltiä on painettava alaspäin, jotta ruuvit ja vahvikeraudat voidaan asettaa paikalleen ja kiristää. Kiristä ruuvit vuorotellen molemmilla puolilla. IMG Ruuviliitosten kiristys Kiristä ruuvit momenttiin 90 Nm (66.5 lbf.ft.) ja suorita kulmakiristys 60. Ahtaissa paikoissa ei liitoksen kulmakiristyksessä voida käyttää astelevyä momenttiavaimen kanssa. Kiertokulma määritetään sen sijaan kuusioruuvin kannan avulla. Tee merkintä ruuvinkannan reunaan (1). Tee toinen merkintä (2) vahvikerautaan. Kiristä nyt ruuvia niin, että ruuvinkannan merkintä (1) on kohdakkain vahvikeraudan merkinnän (2) kanssa. IMG Toista menettely kaikkien ruuvien kohdalla. 20 Kahdella takaäänenvaimentimella varustetut autot Asenna lämmönsuojapelti ja äänenvaimentimien taemmat ripustukset takaisin. Kiristä ripustusten ruuvit momenttiin 50 Nm (37 Lbf.ft.). Tee samoin vasemmalla puolella yhdellä takaäänenvaimentimella varustetuissa autoissa. IMG Sivu 14 / 21
15 21 Kaikki mallit Kiinnitä pakojärjestelmän kumiripustus takaisin koriin apurungon etureunan yläpuolelle. IMG A Kuva A, autot joissa on 8-syl., 6-syl. moottori ja neliveto Kuva B, muut versiot Kiinnitä pakojärjestelmän kumiripustus koriin keskimmäisen äänenvaimentimen taakse polttoainesäiliön kohdalle. 22B IMG IMG Sivu 15 / 21

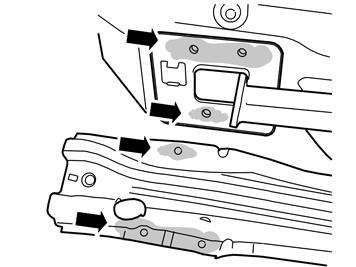

16 23 Kaikki mallit Sivele ruosteenestoainetta osa-nro merkittyihin paljaisiin peltipintoihin törmäyspalkissa ja takasivupalkeissa vasemmalla ja oikealla puolella. IMG Laita törmäyspalkki takaisin ja kiristä ruuvit momenttiin 48 Nm (35.5 lbf.ft.). IMG Asenna törmäystä vaimentava osa takaisin törmäyspalkin yläpuolelle ja kiinnitä se aiemmin käytetyillä ruuveilla. IMG Sivu 16 / 21

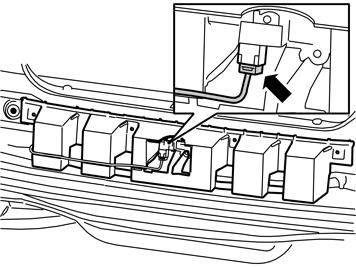

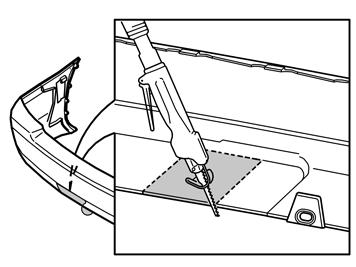

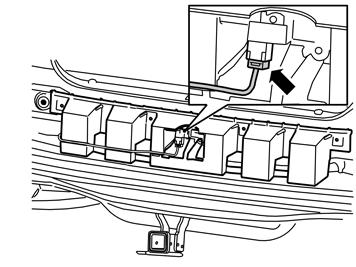

17 26 Kiinnitä liitin ja johdin takaisin törmäystä vaimentavaan osaan törmäyspalkin yläpuolelle. IMG Kiinnitä teippiä puskurinkuoren ulkopuolelle, sisäpuolella olevien merkintöjen kohdalle ja puskurinkuoren alaosassa olevaan ensimmäiseen saumaviivaan asti. Tämä tehdään maalin suojaamiseksi sahalta kun vetokoukun lovea sahataan. Sahaa aukko merkintöjen mukaan. Huom! Varo puskurinkuoren maalipintoja. Sahaa niin, että aukon merkinnän sisäpuolen korotettu reuna jää jäljelle. Tasoita reunat hienolla viilalla. IMG Huom! Asenna vetokoukun liitin ja johtosarja kyseisen asennusohjeen mukaan, ennen kuin asennat puskurinkuoren takaisin. Sivu 17 / 21

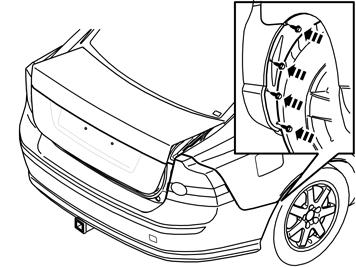

18 28 Aseta puskurinkuori ja mahdollisen pysäköintitutkan liitin takaisin paikalleen, varmista että kiinnikkeet tarttuvat. IMG Kiinnitä puskurinkuoren päädyt sisälokasuojiin aiemmin käytetyillä ruuveilla. IMG Kiinnitä puskurinkuoren alareuna aiemmin käytetyillä muovimuttereilla. Irrota suojapaperi puskurinkuoresta. IMG Sivu 18 / 21
19 31 Ota kuulanpidin, kuula, aluslevy, mutteri, lukkopultti ja lukkosokka sarjasta. Työnnä kuulanpidin vetokuulan nelikulmaiseen kiinnikkeeseen siten, että kuulanpitimen ja nelikulmaisen kiinnikkeen reiät ovat kohdakkain. Ota lukkopultti ja aseta se reikään. Lukitse toiselta puolelta lukkosokalla. Aseta kuula kuulanpitimen reikään. Asenna aluslevy ja mutteri. Kiristä momenttiin 244 Nm (180 lbf.ft). J Vetokuulan säilytys 32A Vetokuulan säilytys Koskee ilman varapyörää olevia autoja Ota pussi sarjasta ja laita vetokuula siihen ja sido se kiinni. Vetokoukku tulee asettaa pitimeen kuvan B osoittamalla tavalla Kääri pitkä nauha kaksi kertaa pussin ympäri ja kiristä kunnolla. IMG Sivu 19 / 21

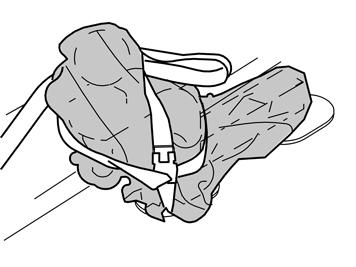

20 32B IMG A Koskee varapyörällä varustettuja autoja Ota pussi sarjasta ja laita vetokuula siihen ja sido se kiinni. Vetokoukku tulee asettaa kuvan B osoittamalla tavalla Kääri pitkä nauha kaksi kertaa pussin ympäri ja yhden kerran pyörän ympäri ja kiristä kunnolla. 33B IMG IMG Sivu 20 / 21

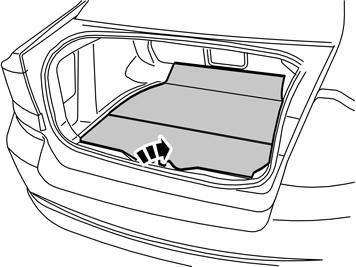

21 34 Laita tavaratilan matto paikalleen. IMG Suojakannen asennus Paina suojakansi kiinni vetopalkin putkeen. IMG Sivu 21 / 21
