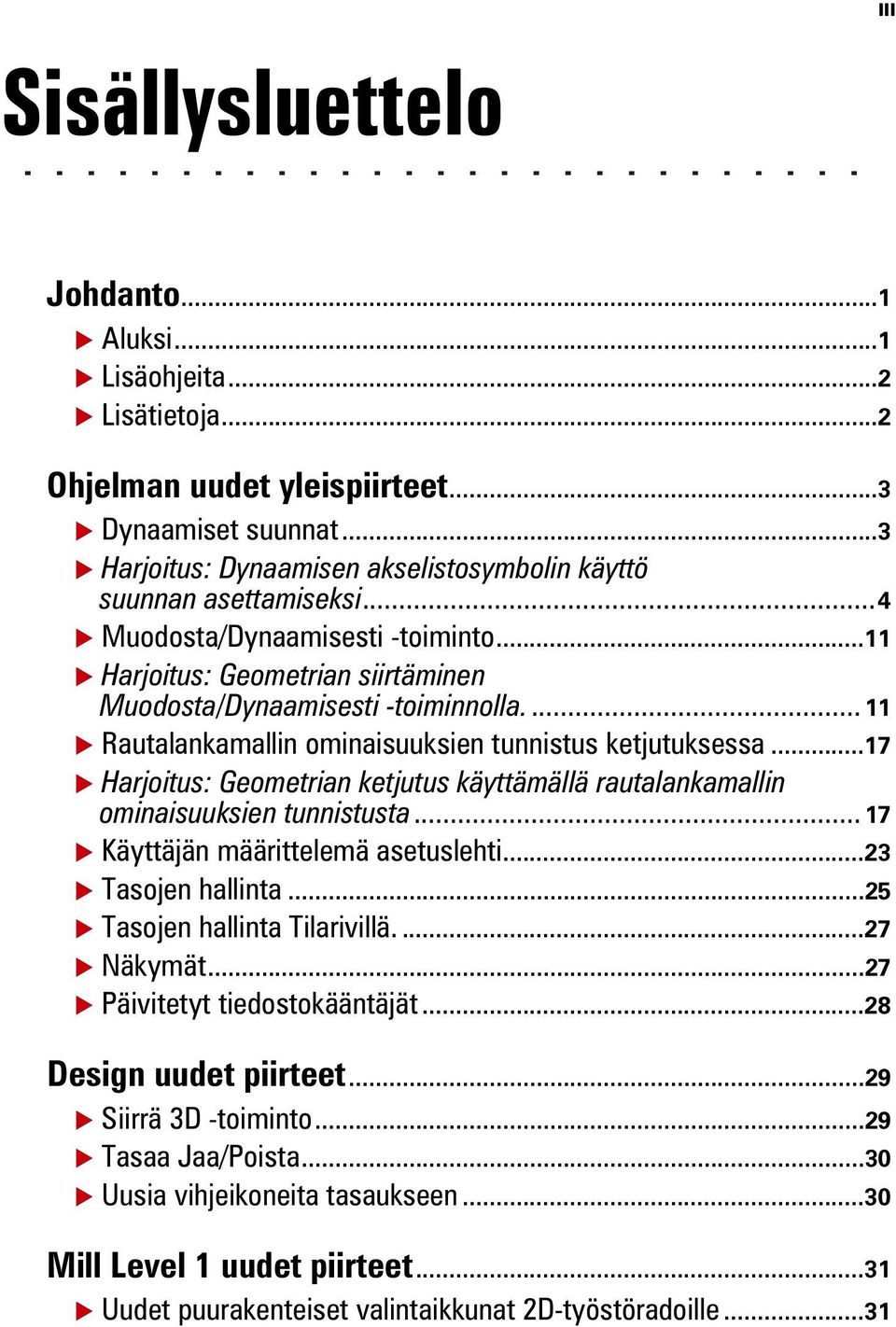

4 III Sisällysluettelo Johdanto...1 Aluksi...1 Lisäohjeita...2 Lisätietoja...2 Ohjelman uudet yleispiirteet...3 Dynaamiset suunnat...3 Harjoitus: Dynaamisen akselistosymbolin käyttö suunnan asettamiseksi...4 Muodosta/Dynaamisesti -toiminto...11 Harjoitus: Geometrian siirtäminen Muodosta/Dynaamisesti -toiminnolla Rautalankamallin ominaisuuksien tunnistus ketjutuksessa...17 Harjoitus: Geometrian ketjutus käyttämällä rautalankamallin ominaisuuksien tunnistusta Käyttäjän määrittelemä asetuslehti...23 Tasojen hallinta...25 Tasojen hallinta Tilarivillä Näkymät...27 Päivitetyt tiedostokääntäjät...28 Design uudet piirteet...29 Siirrä 3D -toiminto...29 Tasaa Jaa/Poista...30 Uusia vihjeikoneita tasaukseen...30 Mill Level 1 uudet piirteet...31 Uudet puurakenteiset valintaikkunat 2D-työstöradoille...31

5 IV MASTERCAM X4 UUDET PIIRTEET Dynaaminen jyrsintä Pitimen määrittäminen 2D-työstöradoissa Piirrepohjainen poraus Harjoitus: Ison reiän työstäminen Piirrepohjaisessa porauksessa Harjoitus: Reikien koon määrittäminen porauskiertoihin Piirrepohjainen jyrsintä Mill Level 3 uudet piirteet Säikeistys Pinnanlaadun parantaminen Harjoitus: Työstöradan säätäminen Pinnanlaadun parantamisen avulla Moniakseliratojen minimikallistus Uusi puurakenteinen valintaikkuna 5-akselisen käyrän ja 5-akselisen porauksen radoille akselinen kaarijyrsintä Router uudet piirteet Nestatun geometrian raahaaminen Harjoitus: Nestatun geometrian siirtäminen Raahaamalla Vaakakatkaisu ja pystykatkaisu nestauksessa Lathe uudet piirteet Pistosorvauksen uudet piirteet Sorvausprofiilin luonti Uudet puurakenteiset valintaikkunat C-akselin työstöradoille Sisäsorvaustyökalun näyttö tarkastuksessa Wire uudet piirteet Agievisionin käyttö Postprosessorin uudet piirteet Postprosessorien päivitys Mastercam X4:ää varten... 77

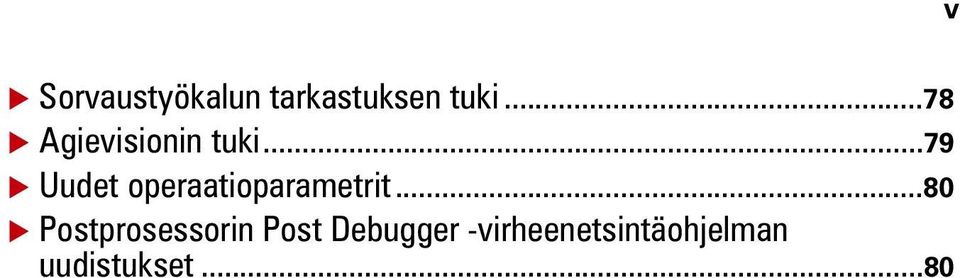

6 V Sorvaustyökalun tarkastuksen tuki...78 Agievisionin tuki...79 Uudet operaatioparametrit...80 Postprosessorin Post Debugger -virheenetsintäohjelman uudistukset...80

7 VI MASTERCAM X4 UUDET PIIRTEET

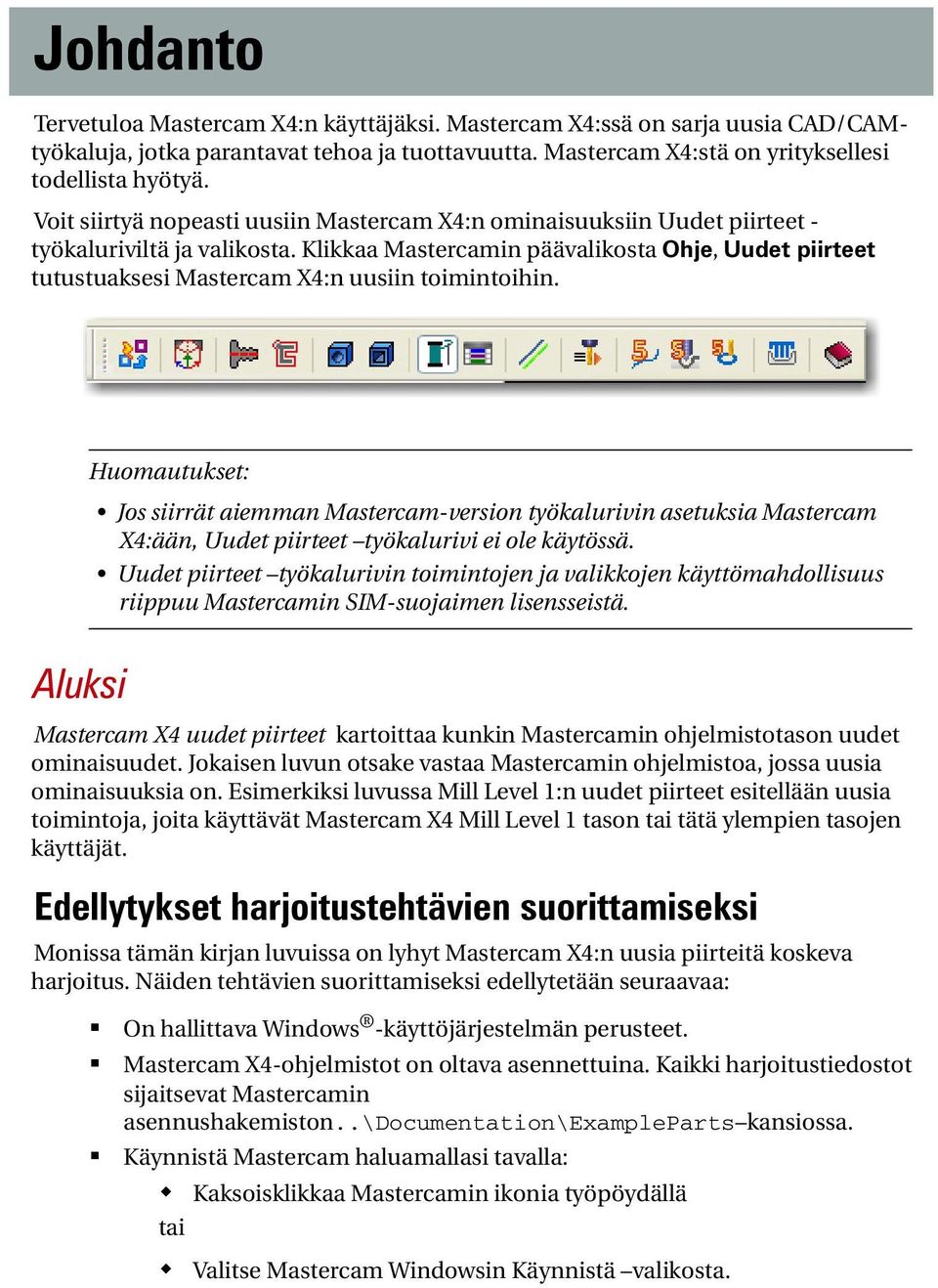

8 Johdanto Tervetuloa Mastercam X4:n käyttäjäksi. Mastercam X4:ssä on sarja uusia CAD/CAMtyökaluja, jotka parantavat tehoa ja tuottavuutta. Mastercam X4:stä on yrityksellesi todellista hyötyä. Voit siirtyä nopeasti uusiin Mastercam X4:n ominaisuuksiin Uudet piirteet - työkaluriviltä ja valikosta. Klikkaa Mastercamin päävalikosta Ohje, Uudet piirteet tutustuaksesi Mastercam X4:n uusiin toimintoihin. Huomautukset: Jos siirrät aiemman Mastercam-version työkalurivin asetuksia Mastercam X4:ään, Uudet piirteet työkalurivi ei ole käytössä. Uudet piirteet työkalurivin toimintojen ja valikkojen käyttömahdollisuus riippuu Mastercamin SIM-suojaimen lisensseistä. Aluksi Mastercam X4 uudet piirteet kartoittaa kunkin Mastercamin ohjelmistotason uudet ominaisuudet. Jokaisen luvun otsake vastaa Mastercamin ohjelmistoa, jossa uusia ominaisuuksia on. Esimerkiksi luvussa Mill Level 1:n uudet piirteet esitellään uusia toimintoja, joita käyttävät Mastercam X4 Mill Level 1 tason tai tätä ylempien tasojen käyttäjät. Edellytykset harjoitustehtävien suorittamiseksi Monissa tämän kirjan luvuissa on lyhyt Mastercam X4:n uusia piirteitä koskeva harjoitus. Näiden tehtävien suorittamiseksi edellytetään seuraavaa: On hallittava Windows -käyttöjärjestelmän perusteet. Mastercam X4-ohjelmistot on oltava asennettuina. Kaikki harjoitustiedostot sijaitsevat Mastercamin asennushakemiston..\documentation\exampleparts kansiossa. Käynnistä Mastercam haluamallasi tavalla: Kaksoisklikkaa Mastercamin ikonia työpöydällä tai Valitse Mastercam Windowsin Käynnistä valikosta.

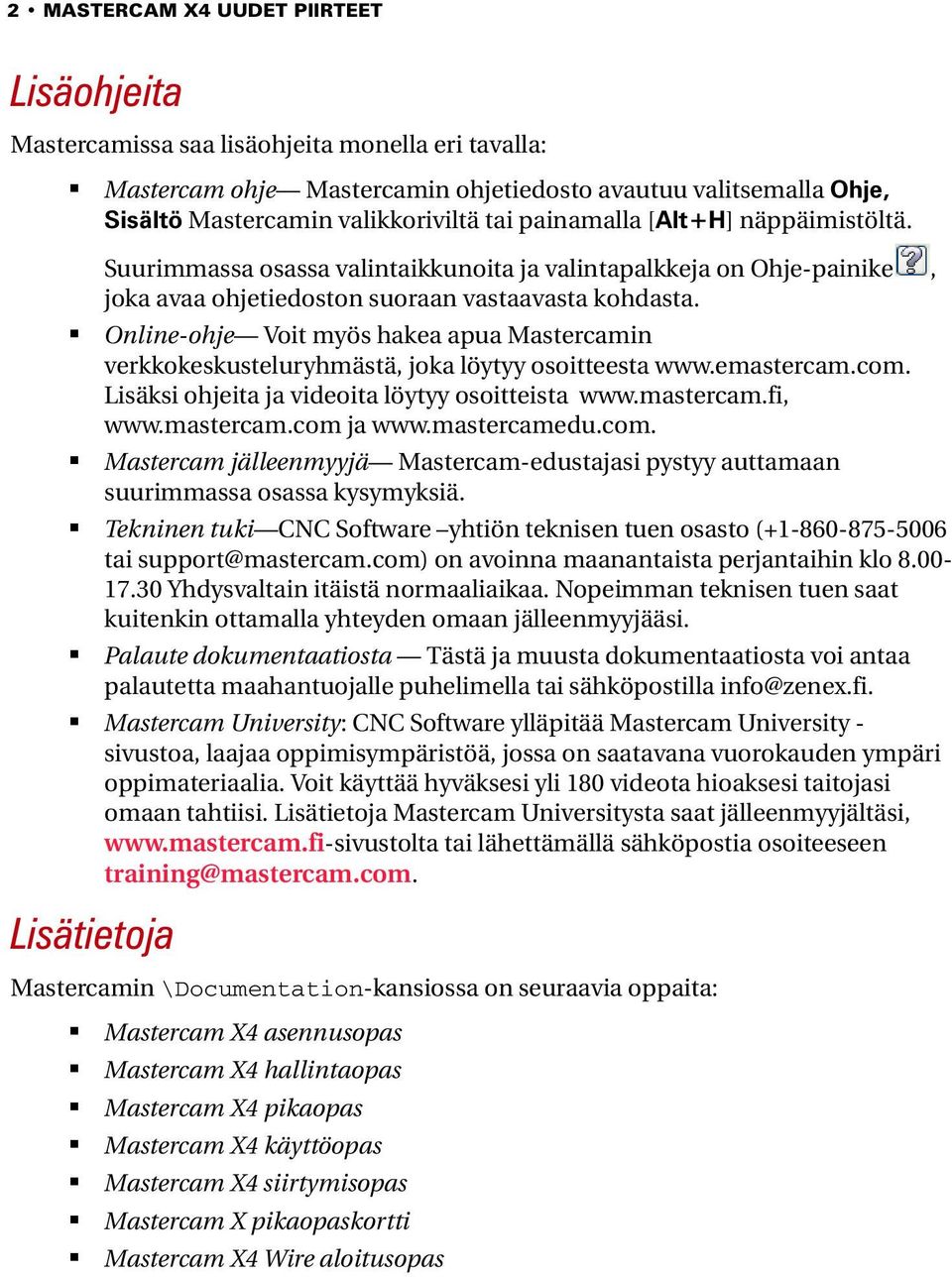

9 2 MASTERCAM X4 UUDET PIIRTEET Lisäohjeita Mastercamissa saa lisäohjeita monella eri tavalla: Mastercam ohje Mastercamin ohjetiedosto avautuu valitsemalla Ohje, Sisältö Mastercamin valikkoriviltä tai painamalla [Alt+H] näppäimistöltä. Suurimmassa osassa valintaikkunoita ja valintapalkkeja on Ohje-painike, joka avaa ohjetiedoston suoraan vastaavasta kohdasta. Online-ohje Voit myös hakea apua Mastercamin verkkokeskusteluryhmästä, joka löytyy osoitteesta Lisäksi ohjeita ja videoita löytyy osoitteista ja Mastercam jälleenmyyjä Mastercam-edustajasi pystyy auttamaan suurimmassa osassa kysymyksiä. Tekninen tuki CNC Software yhtiön teknisen tuen osasto ( tai on avoinna maanantaista perjantaihin klo Yhdysvaltain itäistä normaaliaikaa. Nopeimman teknisen tuen saat kuitenkin ottamalla yhteyden omaan jälleenmyyjääsi. Palaute dokumentaatiosta Tästä ja muusta dokumentaatiosta voi antaa palautetta maahantuojalle puhelimella tai sähköpostilla Mastercam University: CNC Software ylläpitää Mastercam University - sivustoa, laajaa oppimisympäristöä, jossa on saatavana vuorokauden ympäri oppimateriaalia. Voit käyttää hyväksesi yli 180 videota hioaksesi taitojasi omaan tahtiisi. Lisätietoja Mastercam Universitysta saat jälleenmyyjältäsi, tai lähettämällä sähköpostia osoiteeseen training@mastercam.com. Lisätietoja Mastercamin \Documentation-kansiossa on seuraavia oppaita: Mastercam X4 asennusopas Mastercam X4 hallintaopas Mastercam X4 pikaopas Mastercam X4 käyttöopas Mastercam X4 siirtymisopas Mastercam X pikaopaskortti Mastercam X4 Wire aloitusopas

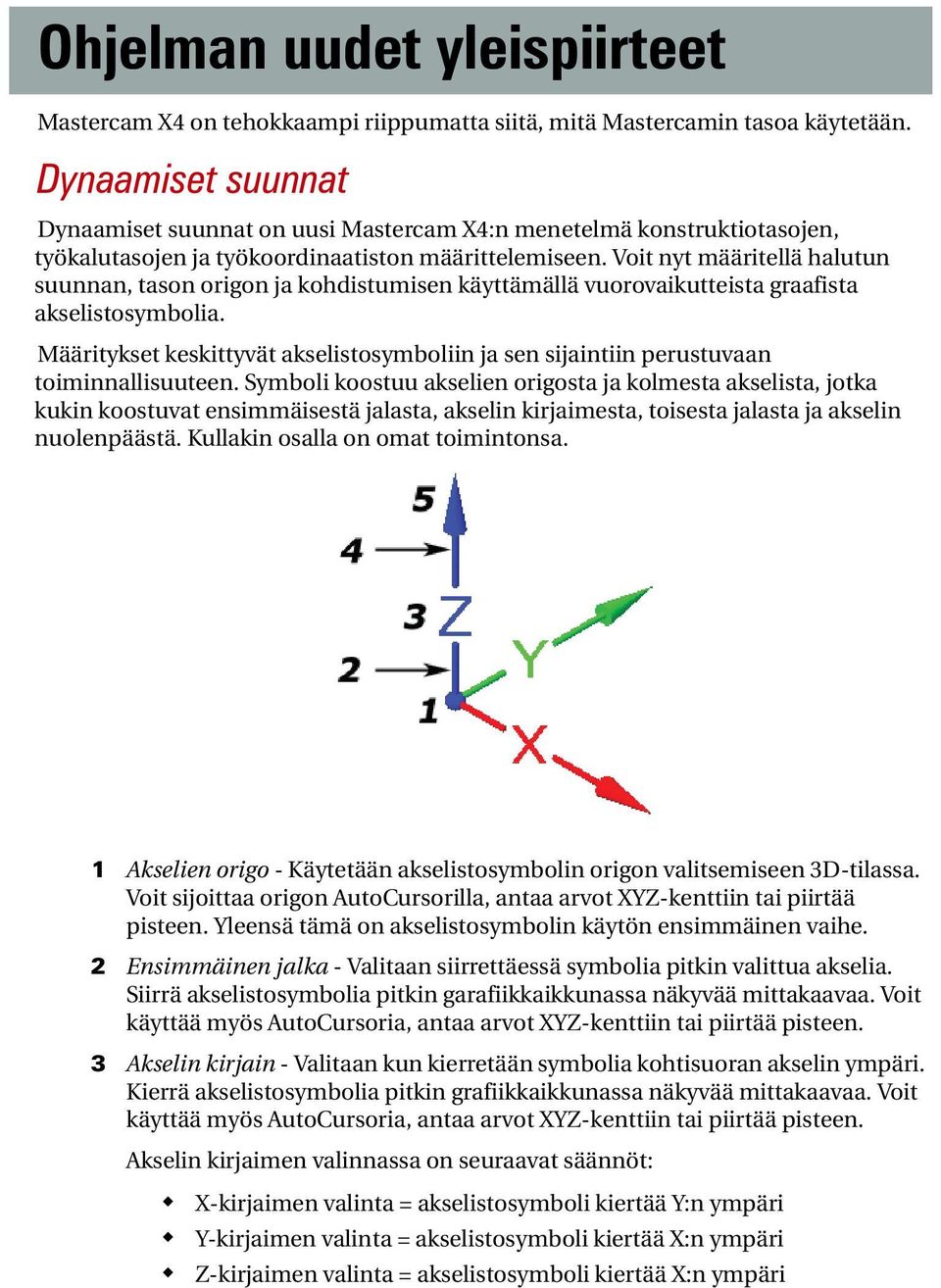

10 Ohjelman uudet yleispiirteet Mastercam X4 on tehokkaampi riippumatta siitä, mitä Mastercamin tasoa käytetään. Dynaamiset suunnat Dynaamiset suunnat on uusi Mastercam X4:n menetelmä konstruktiotasojen, työkalutasojen ja työkoordinaatiston määrittelemiseen. Voit nyt määritellä halutun suunnan, tason origon ja kohdistumisen käyttämällä vuorovaikutteista graafista akselistosymbolia. Määritykset keskittyvät akselistosymboliin ja sen sijaintiin perustuvaan toiminnallisuuteen. Symboli koostuu akselien origosta ja kolmesta akselista, jotka kukin koostuvat ensimmäisestä jalasta, akselin kirjaimesta, toisesta jalasta ja akselin nuolenpäästä. Kullakin osalla on omat toimintonsa. 1 Akselien origo - Käytetään akselistosymbolin origon valitsemiseen 3D-tilassa. Voit sijoittaa origon AutoCursorilla, antaa arvot XYZ-kenttiin tai piirtää pisteen. Yleensä tämä on akselistosymbolin käytön ensimmäinen vaihe. 2 Ensimmäinen jalka - Valitaan siirrettäessä symbolia pitkin valittua akselia. Siirrä akselistosymbolia pitkin garafiikkaikkunassa näkyvää mittakaavaa. Voit käyttää myös AutoCursoria, antaa arvot XYZ-kenttiin tai piirtää pisteen. 3 Akselin kirjain - Valitaan kun kierretään symbolia kohtisuoran akselin ympäri. Kierrä akselistosymbolia pitkin grafiikkaikkunassa näkyvää mittakaavaa. Voit käyttää myös AutoCursoria, antaa arvot XYZ-kenttiin tai piirtää pisteen. Akselin kirjaimen valinnassa on seuraavat säännöt: X-kirjaimen valinta = akselistosymboli kiertää Y:n ympäri Y-kirjaimen valinta = akselistosymboli kiertää X:n ympäri Z-kirjaimen valinta = akselistosymboli kiertää X:n ympäri

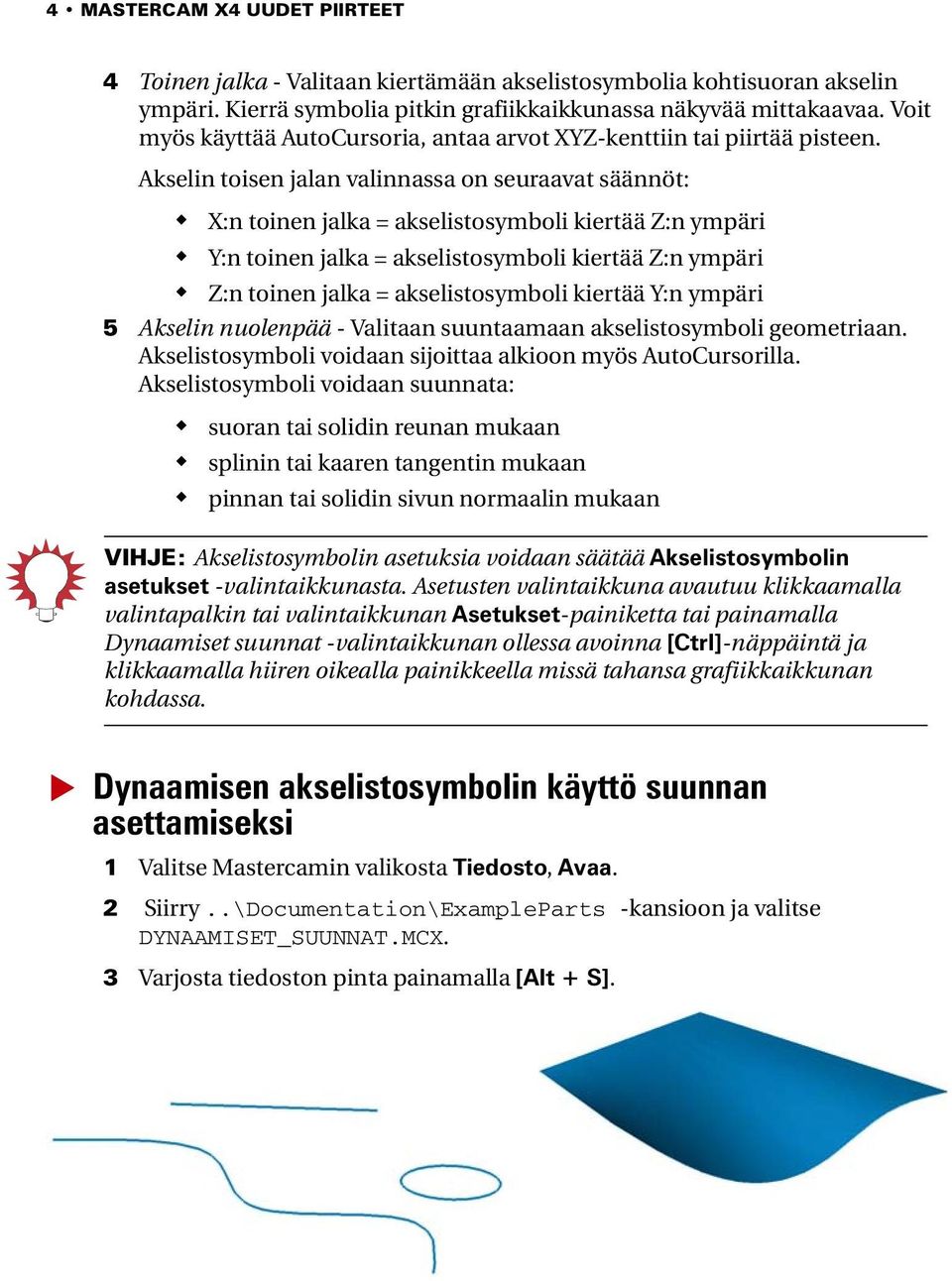

11 4 MASTERCAM X4 UUDET PIIRTEET 4 Toinen jalka - Valitaan kiertämään akselistosymbolia kohtisuoran akselin ympäri. Kierrä symbolia pitkin grafiikkaikkunassa näkyvää mittakaavaa. Voit myös käyttää AutoCursoria, antaa arvot XYZ-kenttiin tai piirtää pisteen. Akselin toisen jalan valinnassa on seuraavat säännöt: X:n toinen jalka = akselistosymboli kiertää Z:n ympäri Y:n toinen jalka = akselistosymboli kiertää Z:n ympäri Z:n toinen jalka = akselistosymboli kiertää Y:n ympäri 5 Akselin nuolenpää - Valitaan suuntaamaan akselistosymboli geometriaan. Akselistosymboli voidaan sijoittaa alkioon myös AutoCursorilla. Akselistosymboli voidaan suunnata: suoran tai solidin reunan mukaan splinin tai kaaren tangentin mukaan pinnan tai solidin sivun normaalin mukaan VIHJE: Akselistosymbolin asetuksia voidaan säätää Akselistosymbolin asetukset -valintaikkunasta. Asetusten valintaikkuna avautuu klikkaamalla valintapalkin tai valintaikkunan Asetukset-painiketta tai painamalla Dynaamiset suunnat -valintaikkunan ollessa avoinna [Ctrl]-näppäintä ja klikkaamalla hiiren oikealla painikkeella missä tahansa grafiikkaikkunan kohdassa. Dynaamisen akselistosymbolin käyttö suunnan asettamiseksi 1 Valitse Mastercamin valikosta Tiedosto, Avaa. 2 Siirry..\Documentation\ExampleParts -kansioon ja valitse DYNAAMISET_SUUNNAT.MCX. 3 Varjosta tiedoston pinta painamalla [Alt + S].

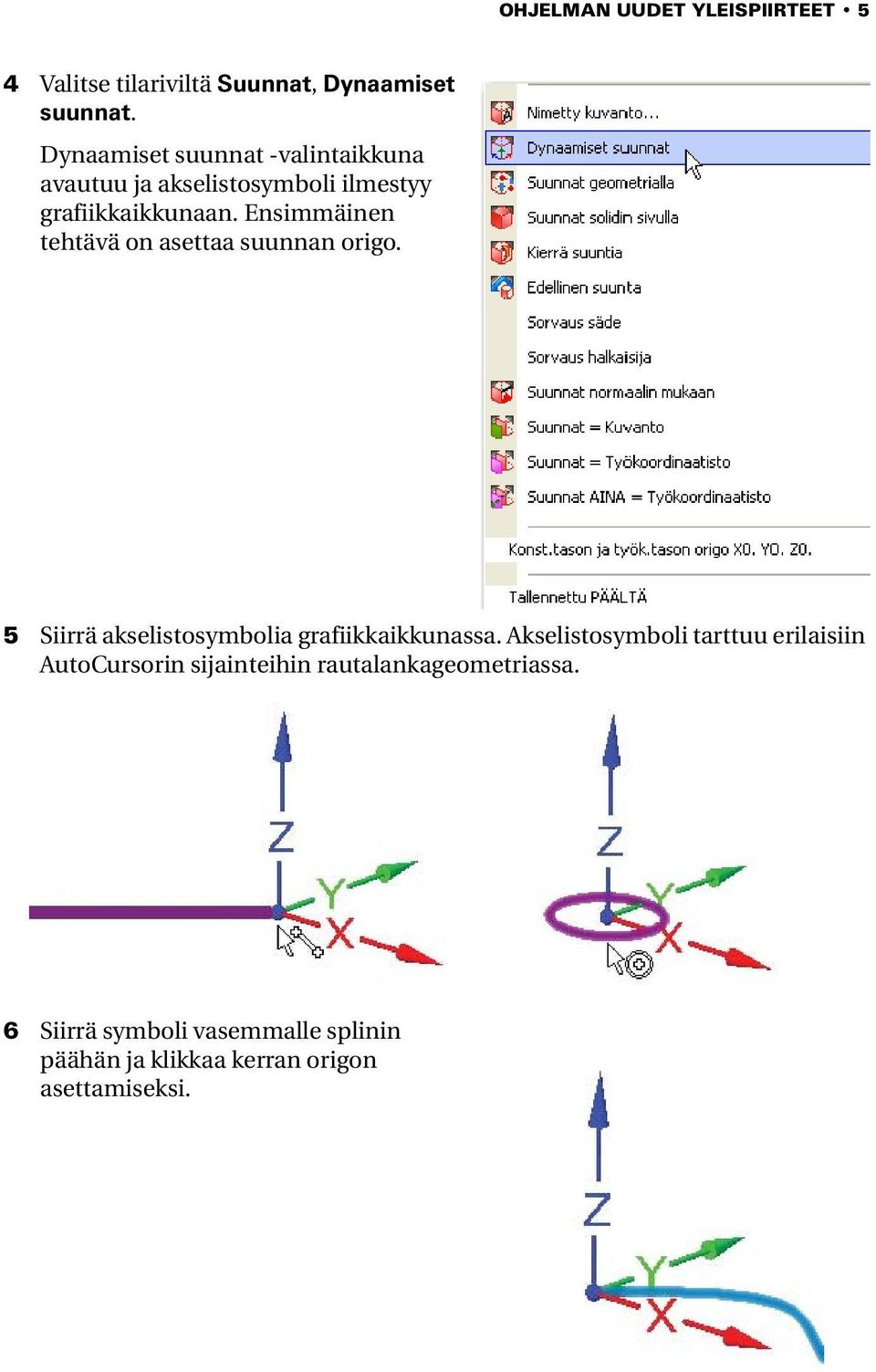

12 OHJELMAN UUDET YLEISPIIRTEET 5 4 Valitse tilariviltä Suunnat, Dynaamiset suunnat. Dynaamiset suunnat -valintaikkuna avautuu ja akselistosymboli ilmestyy grafiikkaikkunaan. Ensimmäinen tehtävä on asettaa suunnan origo. 5 Siirrä akselistosymbolia grafiikkaikkunassa. Akselistosymboli tarttuu erilaisiin AutoCursorin sijainteihin rautalankageometriassa. 6 Siirrä symboli vasemmalle splinin päähän ja klikkaa kerran origon asettamiseksi.

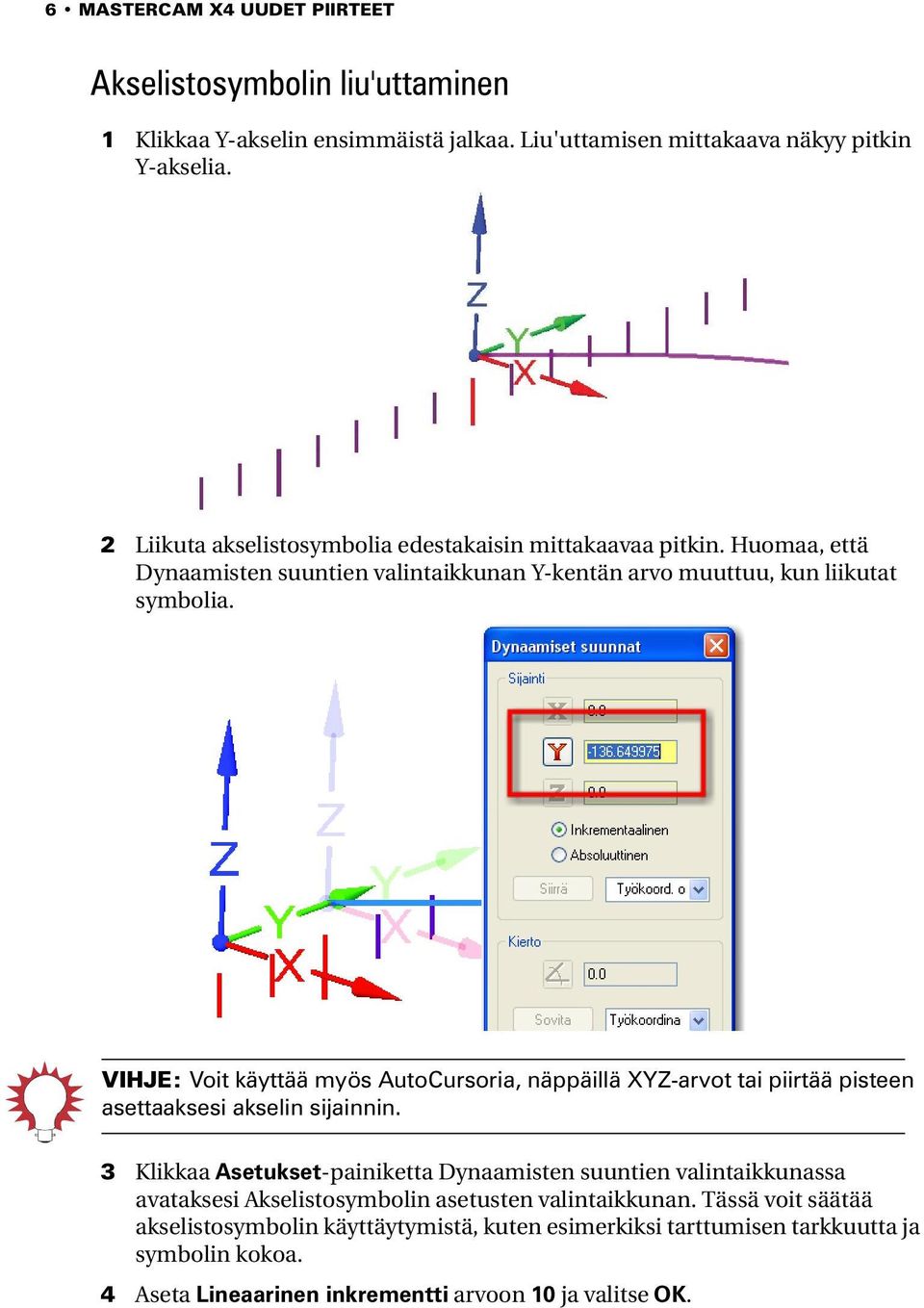

13 6 MASTERCAM X4 UUDET PIIRTEET Akselistosymbolin liu'uttaminen 1 Klikkaa Y-akselin ensimmäistä jalkaa. Liu'uttamisen mittakaava näkyy pitkin Y-akselia. 2 Liikuta akselistosymbolia edestakaisin mittakaavaa pitkin. Huomaa, että Dynaamisten suuntien valintaikkunan Y-kentän arvo muuttuu, kun liikutat symbolia. VIHJE: Voit käyttää myös AutoCursoria, näppäillä XYZ-arvot tai piirtää pisteen asettaaksesi akselin sijainnin. 3 Klikkaa Asetukset-painiketta Dynaamisten suuntien valintaikkunassa avataksesi Akselistosymbolin asetusten valintaikkunan. Tässä voit säätää akselistosymbolin käyttäytymistä, kuten esimerkiksi tarttumisen tarkkuutta ja symbolin kokoa. 4 Aseta Lineaarinen inkrementti arvoon 10 ja valitse OK.

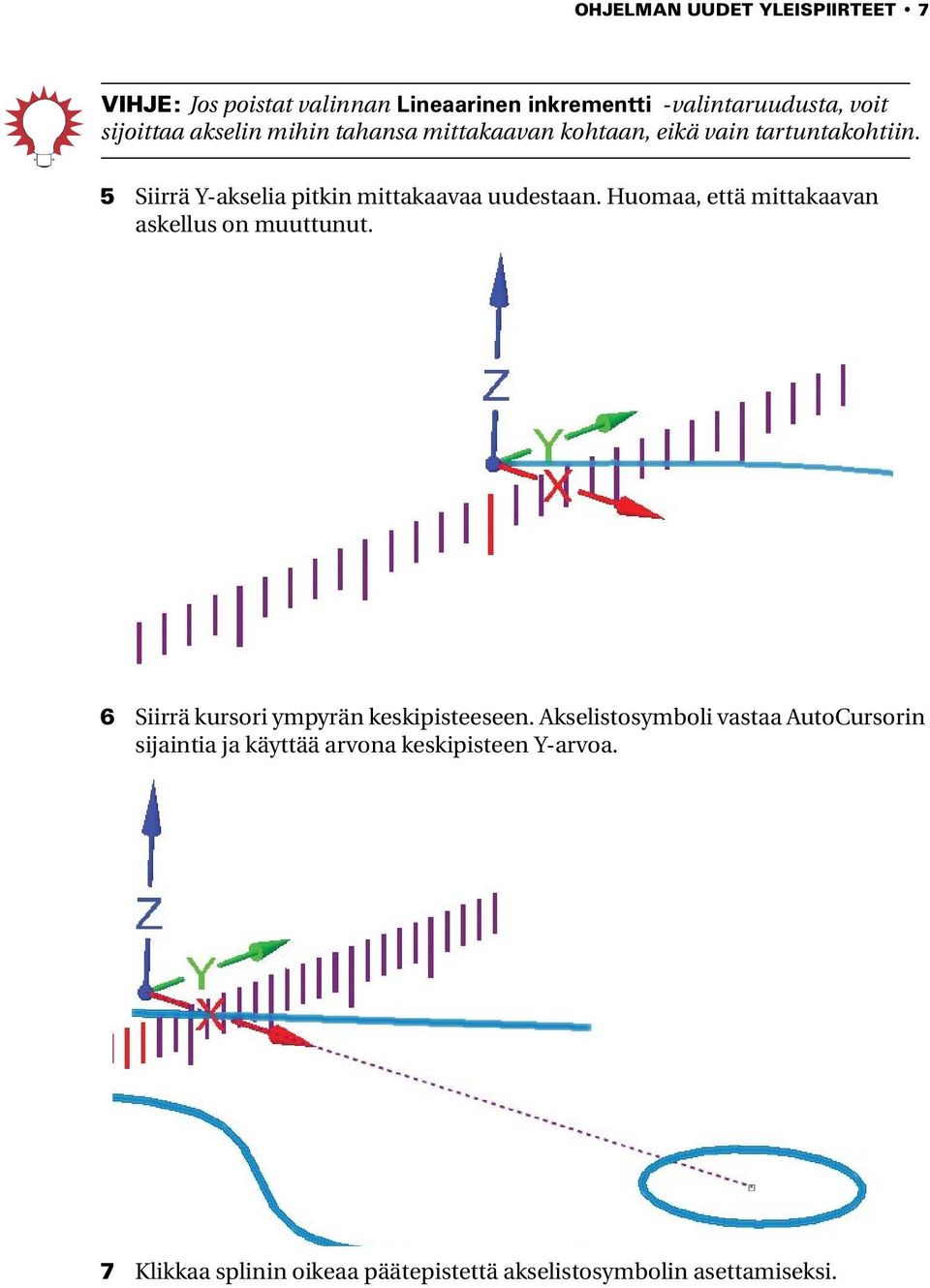

14 OHJELMAN UUDET YLEISPIIRTEET 7 VIHJE: Jos poistat valinnan Lineaarinen inkrementti -valintaruudusta, voit sijoittaa akselin mihin tahansa mittakaavan kohtaan, eikä vain tartuntakohtiin. 5 Siirrä Y-akselia pitkin mittakaavaa uudestaan. Huomaa, että mittakaavan askellus on muuttunut. 6 Siirrä kursori ympyrän keskipisteeseen. Akselistosymboli vastaa AutoCursorin sijaintia ja käyttää arvona keskipisteen Y-arvoa. 7 Klikkaa splinin oikeaa päätepistettä akselistosymbolin asettamiseksi.

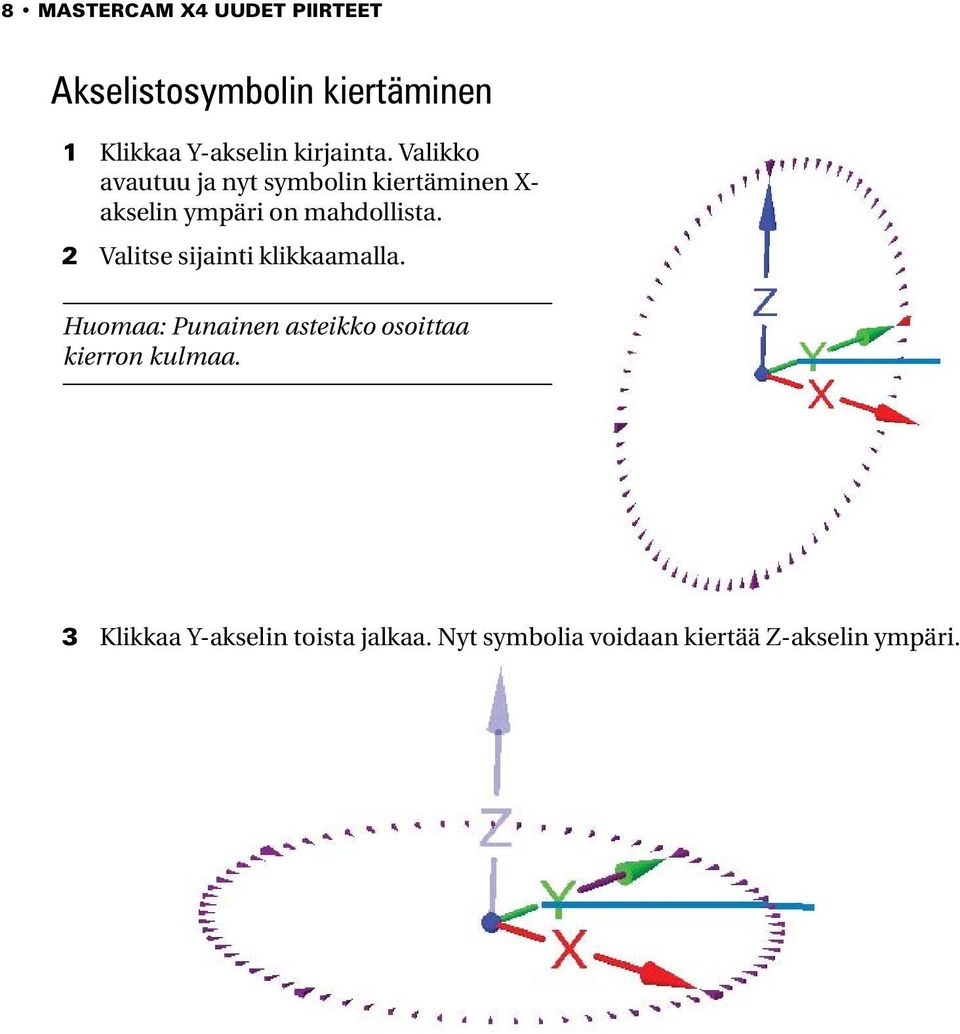

15 8 MASTERCAM X4 UUDET PIIRTEET Akselistosymbolin kiertäminen 1 Klikkaa Y-akselin kirjainta. Valikko avautuu ja nyt symbolin kiertäminen X- akselin ympäri on mahdollista. 2 Valitse sijainti klikkaamalla. Huomaa: Punainen asteikko osoittaa kierron kulmaa. 3 Klikkaa Y-akselin toista jalkaa. Nyt symbolia voidaan kiertää Z-akselin ympäri.

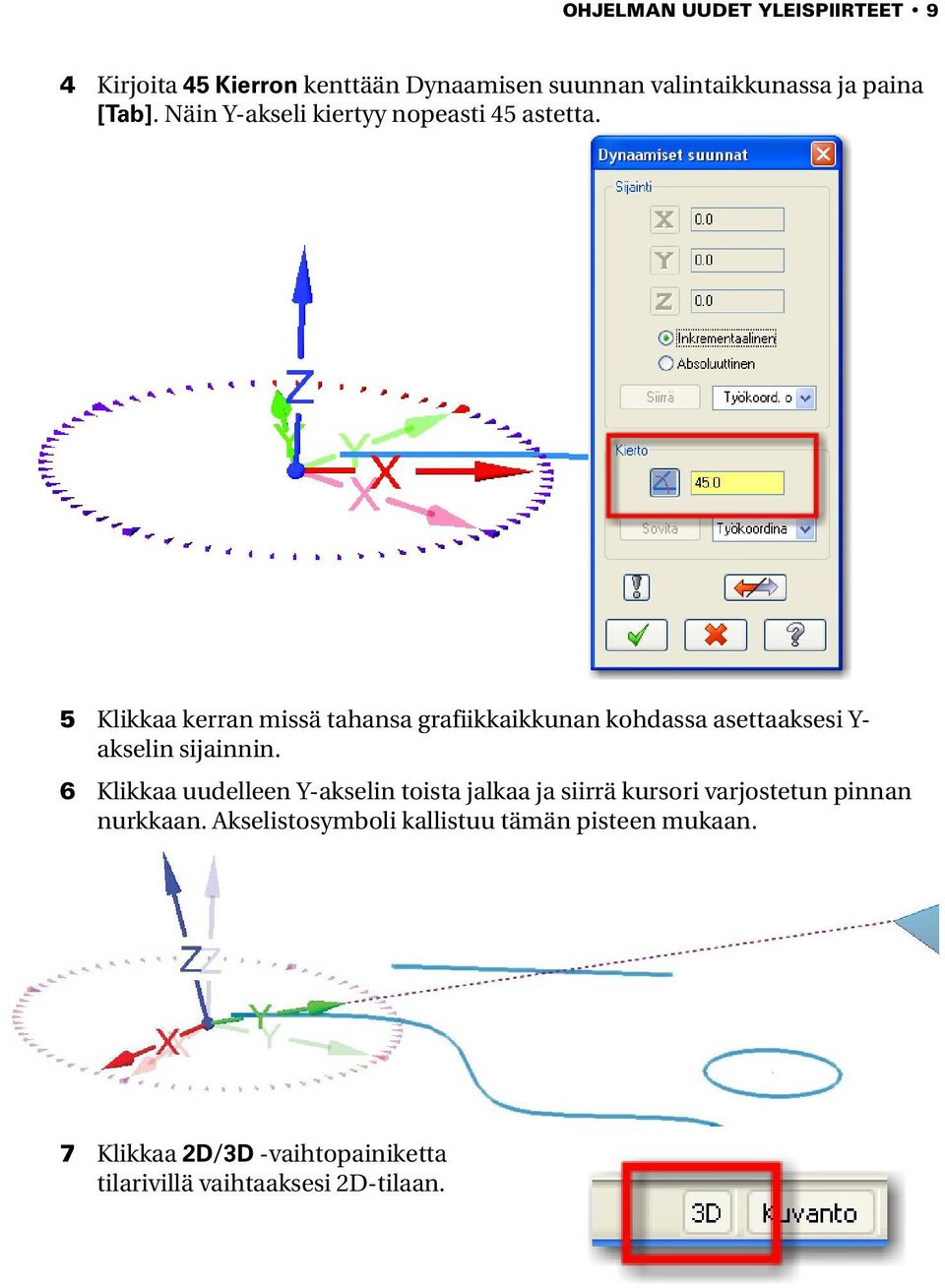

16 OHJELMAN UUDET YLEISPIIRTEET 9 4 Kirjoita 45 Kierron kenttään Dynaamisen suunnan valintaikkunassa ja paina [Tab]. Näin Y-akseli kiertyy nopeasti 45 astetta. 5 Klikkaa kerran missä tahansa grafiikkaikkunan kohdassa asettaaksesi Y- akselin sijainnin. 6 Klikkaa uudelleen Y-akselin toista jalkaa ja siirrä kursori varjostetun pinnan nurkkaan. Akselistosymboli kallistuu tämän pisteen mukaan. 7 Klikkaa 2D/3D -vaihtopainiketta tilarivillä vaihtaaksesi 2D-tilaan.

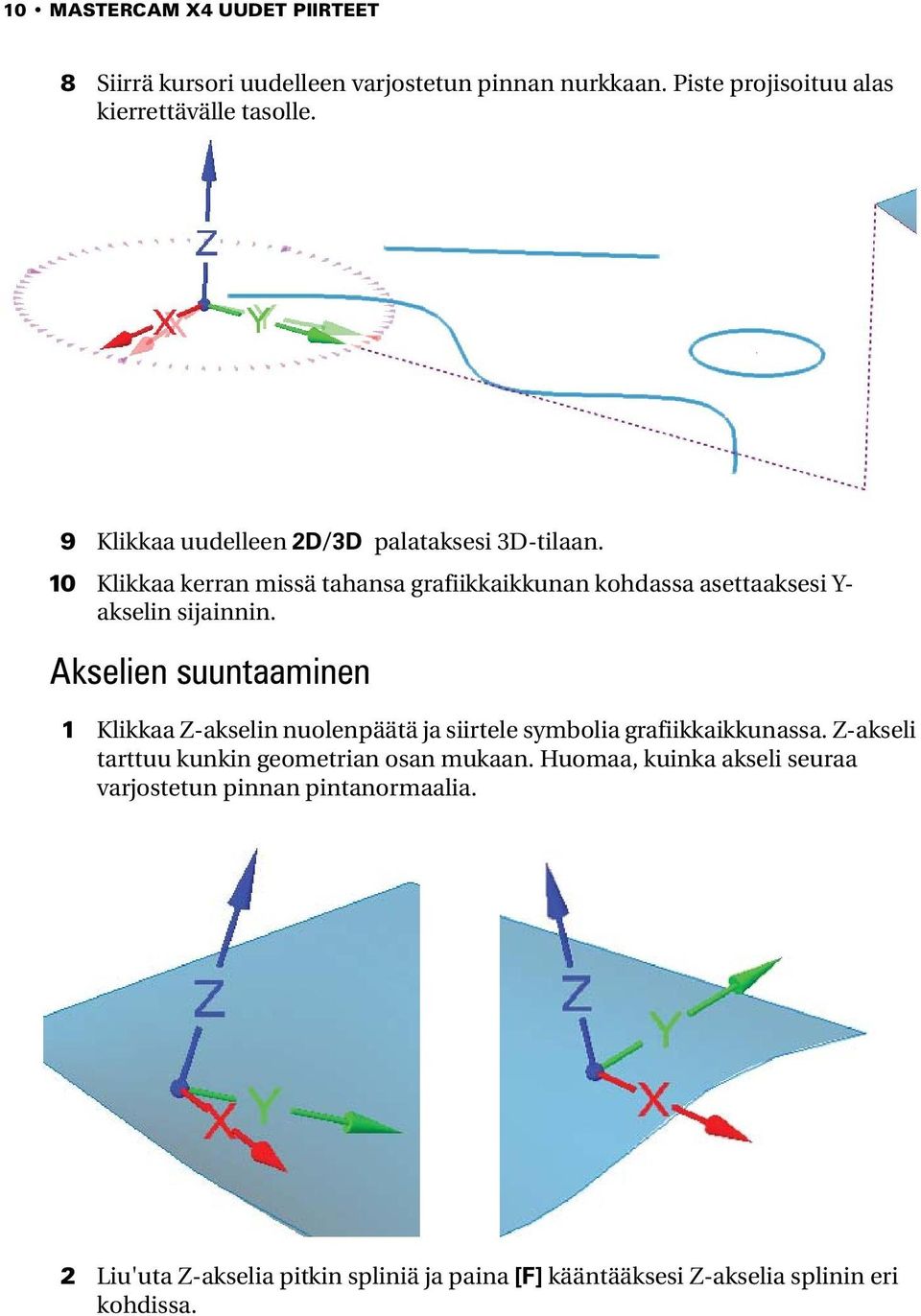

17 10 MASTERCAM X4 UUDET PIIRTEET 8 Siirrä kursori uudelleen varjostetun pinnan nurkkaan. Piste projisoituu alas kierrettävälle tasolle. 9 Klikkaa uudelleen 2D/3D palataksesi 3D-tilaan. 10 Klikkaa kerran missä tahansa grafiikkaikkunan kohdassa asettaaksesi Y- akselin sijainnin. Akselien suuntaaminen 1 Klikkaa Z-akselin nuolenpäätä ja siirtele symbolia grafiikkaikkunassa. Z-akseli tarttuu kunkin geometrian osan mukaan. Huomaa, kuinka akseli seuraa varjostetun pinnan pintanormaalia. 2 Liu'uta Z-akselia pitkin spliniä ja paina [F] kääntääksesi Z-akselia splinin eri kohdissa.

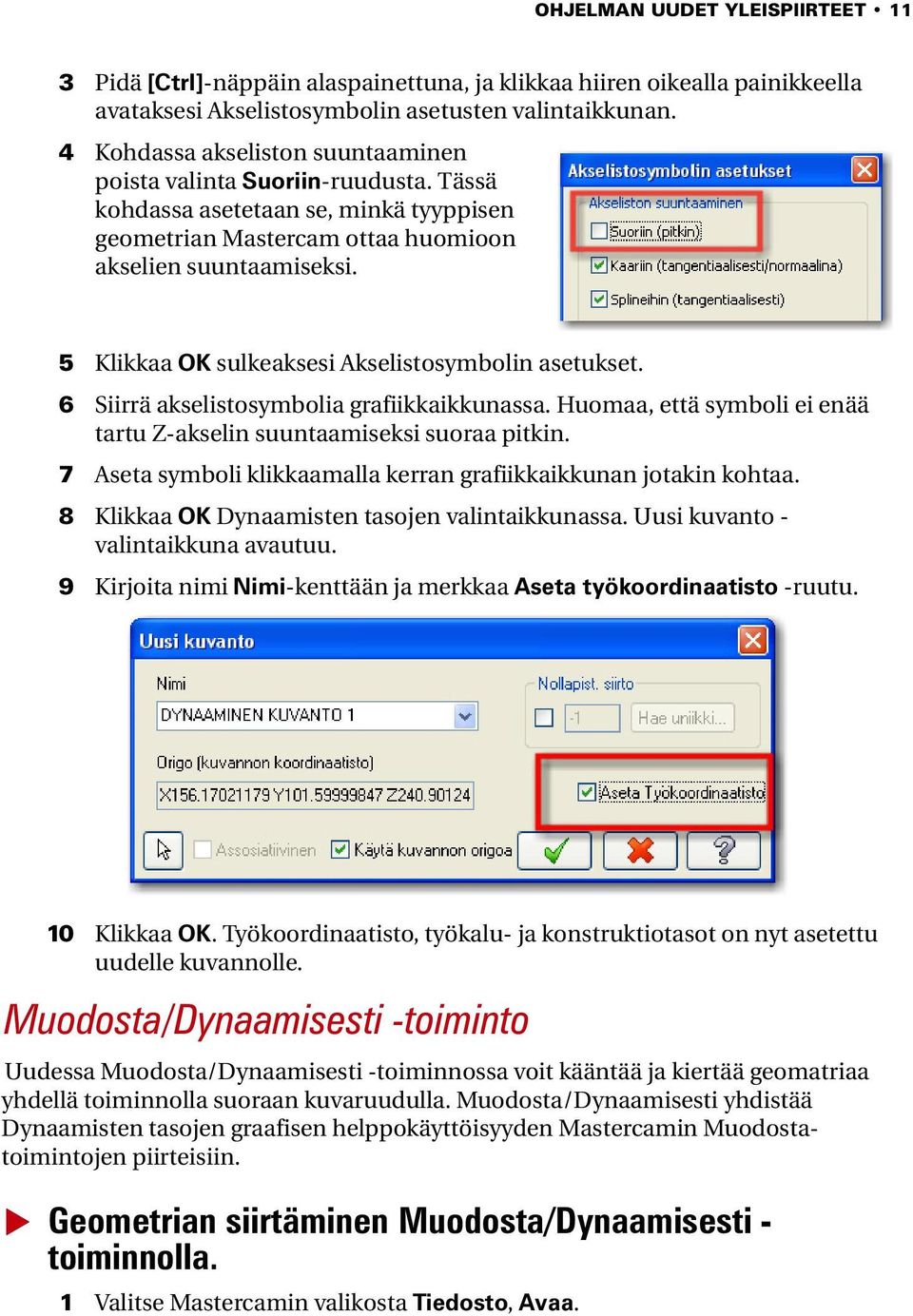

18 OHJELMAN UUDET YLEISPIIRTEET 11 3 Pidä [Ctrl]-näppäin alaspainettuna, ja klikkaa hiiren oikealla painikkeella avataksesi Akselistosymbolin asetusten valintaikkunan. 4 Kohdassa akseliston suuntaaminen poista valinta Suoriin-ruudusta. Tässä kohdassa asetetaan se, minkä tyyppisen geometrian Mastercam ottaa huomioon akselien suuntaamiseksi. 5 Klikkaa OK sulkeaksesi Akselistosymbolin asetukset. 6 Siirrä akselistosymbolia grafiikkaikkunassa. Huomaa, että symboli ei enää tartu Z-akselin suuntaamiseksi suoraa pitkin. 7 Aseta symboli klikkaamalla kerran grafiikkaikkunan jotakin kohtaa. 8 Klikkaa OK Dynaamisten tasojen valintaikkunassa. Uusi kuvanto - valintaikkuna avautuu. 9 Kirjoita nimi Nimi-kenttään ja merkkaa Aseta työkoordinaatisto -ruutu. 10 Klikkaa OK. Työkoordinaatisto, työkalu- ja konstruktiotasot on nyt asetettu uudelle kuvannolle. Muodosta/Dynaamisesti -toiminto Uudessa Muodosta/Dynaamisesti -toiminnossa voit kääntää ja kiertää geomatriaa yhdellä toiminnolla suoraan kuvaruudulla. Muodosta/Dynaamisesti yhdistää Dynaamisten tasojen graafisen helppokäyttöisyyden Mastercamin Muodostatoimintojen piirteisiin. Geometrian siirtäminen Muodosta/Dynaamisesti - toiminnolla. 1 Valitse Mastercamin valikosta Tiedosto, Avaa.

19 12 MASTERCAM X4 UUDET PIIRTEET 2 Siirry..\Documentation\ExampleParts -kansioon ja valitse MUODOSTA_DYNAAMISESTI.MCX. 3 Näytä koordinaatisto ja origo painamalla [F9]. Huomaa, että kappale ei ole Mastercamin normaalissa suunnassa. 4 Piilota akselit painamalla uudelleen [F9].

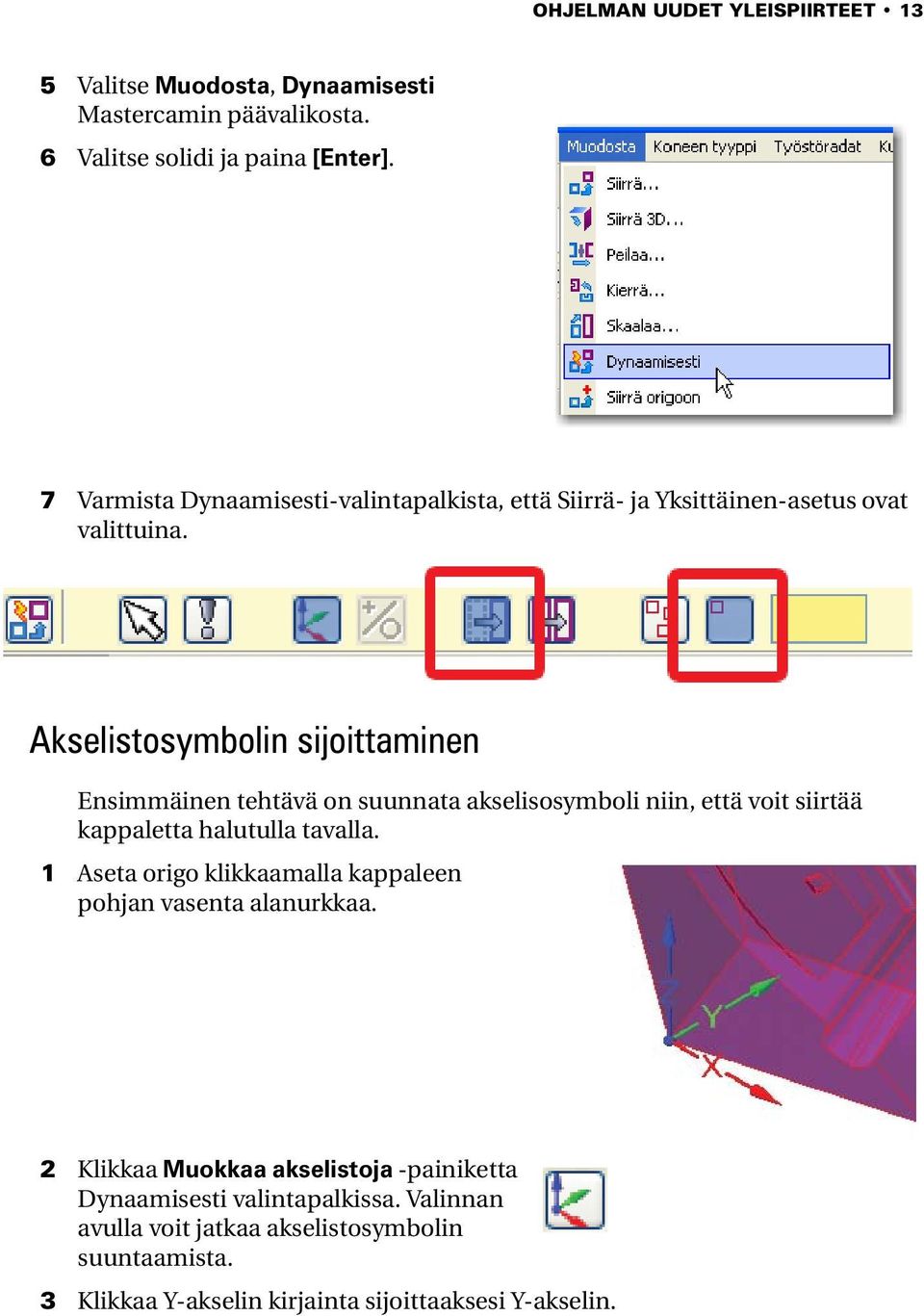

20 OHJELMAN UUDET YLEISPIIRTEET 13 5 Valitse Muodosta, Dynaamisesti Mastercamin päävalikosta. 6 Valitse solidi ja paina [Enter]. 7 Varmista Dynaamisesti-valintapalkista, että Siirrä- ja Yksittäinen-asetus ovat valittuina. Akselistosymbolin sijoittaminen Ensimmäinen tehtävä on suunnata akselisosymboli niin, että voit siirtää kappaletta halutulla tavalla. 1 Aseta origo klikkaamalla kappaleen pohjan vasenta alanurkkaa. 2 Klikkaa Muokkaa akselistoja -painiketta Dynaamisesti valintapalkissa. Valinnan avulla voit jatkaa akselistosymbolin suuntaamista. 3 Klikkaa Y-akselin kirjainta sijoittaaksesi Y-akselin.

21 14 MASTERCAM X4 UUDET PIIRTEET VIHJE: Ikoni kursorin vieressä osoittaa, ollaanko Muokkaa akselistoja vai Muokkaa geometriaa -tilassa. Painamalla [Ctrl]- näppäintä voit vaihtaa tilasta toiseen. 4 Siirrä kursori kappaleen vasempaan ylänurkkaan. Vihjeikoni osoittaa, milloin Mastercam tarttuu päätepisteeseen. 5 Klikkaa päätepistettä asettaaksesi Y- akselin. 6 Klikkaa X-akselin kirjainta aloittaaksesi X-akselin sijoittamisen. 7 Siirrä kursori kappaleen oikeaan alanurkkaan. Vihjeikoni osoittaa, milloin Mastercam tarttuu päätepisteeseen. 8 Klikkaa päätepistettä asettaaksesi X-akselin.

22 OHJELMAN UUDET YLEISPIIRTEET 15 Geometrian siirtäminen 1 Klikkaa Muokkaa geometriaa - painiketta Dynaamisesti-valintapalkissa. Nyt voit siirtää valittua geometriaa. 2 Klikkaa X-akselin ensimmäistä jalkaa ja liu'uta sivulta sivulle kääntääksesi kappaletta pitkin X-akselia. VIHJE: Voit myös antaa käännön sijainnin Dynaamisesti-valintapalkissa. 3 Klikkaa missä tahansa mittakaavan kohdassa sijoittaaksesi X-akselin. 4 Klikkaa akselien origoa ja siirrä kursori grafiikkaikkunassa aloittaaksesi kappaleen kääntämisen uuteen origoon. 5 Valitse uusi origo klikkaamalla missä tahansa grafiikkaikkunan kohdassa.

23 16 MASTERCAM X4 UUDET PIIRTEET 6 Klikkaa Z-akselin kirjainta ja huomaa, että nyt voit kiertää X-akselin ympäri. 7 Kirjoita -110 Dynaamisesti valintapalkin Kulma-kenttään ja paina [Tab] asettaaksesi Z-akselin. 8 Klikkaa kerran grafiikkaikkunassa palataksesi Dynaamisesti-valintapalkkiin. 9 Valitse Dynaamisesti valintapalkista Maailman koordinaatisto ja klikkaa Suuntaa akselistoon -painiketta. Valinta suuntaa geometrian maailman koordinaatiston mukaan. 10 Valitse Maailman origoon Siirrä origoon -pudotusvalikosta ja klikkaa Siirrä origoon -painiketta. 11 Lopeta toiminto klikkaamalla OK Dynaamisesti-valintapalkissa. 12 Klikkaa hiiren oikealla painikkeella grafiikka-alueella ja valitse Palauta värit, jolloin kaikki geometria palautetaan alkuperäiseen väriinsä.

24 OHJELMAN UUDET YLEISPIIRTEET Paina[F9] uudelleen huomataksesi, että kappale on nyt siirretty maailman origoon ja suunnattu Mastercamin normaalin kuvannon mukaan. Rautalankamallin ominaisuuksien tunnistus ketjutuksessa Rautalankageometrioissa, joissa muun geometrian lomassa on useita samanlaisia ketjuja, voi ketjutus olla hankalaa ja virheille altista. Rautalankamallien ominaisuuksien tunnistuksella voidaan ketjuttaa esimerkki halutusta geometriasta ja klikata sitten yhtä painiketta. Mastercam automaattisesti löytää kaikki esimerkkiä vastaavat geometrian kohdat ja ketjuttaa nekin. Tätä toimintoa voidaan käyttää tiettyjen reikien työstöön kaarijyrsinnän radoilla tai kolojen työstöön taskun tai profiilin työstöradoilla. Geometrian ketjutus käyttämällä rautalankamallin ominaisuuksien tunnistusta 1 Valitse Mastercamin valikosta Tiedosto, Avaa.

25 18 MASTERCAM X4 UUDET PIIRTEET 2 Siirry..\Documentation\ExampleParts -kansioon ja valitse RAUTALANKA.MCX. Tässä esimerkissä on yli 850 yksittäistä muotoa. 3 Paina [F1] ja piirrä Suurenna ikkunalla -toiminnolla ikkuna kappaleen vasemman puolen ympäri. 4 Valitse Analysoi, Profiili Mastercamin valikosta. Ketjutus-valintaikkuna avautuu. 5 Klikkaa Ketjutuksen piirteiden valinnat -painiketta avataksesi Ketjutus piirteiden mukaan -valintaikkunan. Tässä valintaikkunassa asetetaan määrityksiä, joiden mukaan geometrioita pidetään samanlaisina.

26 OHJELMAN UUDET YLEISPIIRTEET 19 6 Valitse Identtinen kohdasta Piirteen tarkkuus. Tällä valinnalla etsitään ketjuja, joiden geometriat täsmäävät täydellisesti. Ketjuissa täytyy olla sama määrä alkioita ja alkioissa samat mitat. 7 Klikkaa OK sulkeaksesi valintaikkunan. 8 Ketjuta pieni vaakasuora ura kappaleen vasemmalla puolelle. 9 Klikkaa Ketjutuksen piirteet -painiketta Ketjutuksen valintaikkunasta.

27 20 MASTERCAM X4 UUDET PIIRTEET Huomaa, että Mastercam valitsee kaikki identtiset geometriat grafiikkaikkunassa. Kehotteen mukaan 72 ketjua on valittu. 10 Klikkaa Ketjutuksen piirteiden valinnat -painiketta uudestaan. 11 Merkkaa Muoto täsmää -ruutu kohdasta Piirteen tarkkuus. Tällä valinnalla etsitään ketjuja, joiden muodot ovat samanlaiset. Valituilla ketjuilla voi olla samanlaiset piirteet ja samanlainen piirteiden järjestys, mutta kooltaan ne eroavat. 12 Klikkaa OK sulkeaksesi valintaikkunan.

28 OHJELMAN UUDET YLEISPIIRTEET Klikkaa jotakin kappaleesa olevista munuaisen muodoista. 14 Klikkaa Ketjutuksen piirteet -painiketta Ketjutuksen valintaikkunasta. Huomaa, että Mastercam löysi kaikki samanlaiset muodot, mukaan lukien isommat ja pienemmät muodot. 15 Klikkaa Ketjutuksen piirteiden valinnat -painiketta uudestaan. 16 Valitse Muodon ympärysmitan asetukset kohdasta Piirteen tarkkuus ja valitse <= (pienempi tai yhtä suuri kuin) pudotusvalikosta. Tällä valinnalla etsitään ketjuja, jotka ovat yhtä suuria tai pienempiä kuin valittu ketju. 17 Klikkaa OK sulkeaksesi valintaikkunan.

29 22 MASTERCAM X4 UUDET PIIRTEET 18 Klikkaa yhtä suuremmista ympyröistä kappaleessa. 19 Klikkaa Ketjutuksen piirteet -painiketta Ketjutuksen valintaikkunasta. Huomaa, että Mastercam ketjutti kaikki kaaret, jotka ovat pienempiä tai yhtä suuria kuin valittu kaari. Kaiken kaikkiaan Mastercam ketjutti 620 muotoa vain muutamalla klikkauksella. VIHJE: Voit tallentaa Ketjutuksen piirteiden valinnat ja ottaa ne käyttöön käyttämällä Tallenna ja Avaa -painikkeita Ketjutus piirteiden mukaan - valintaikkunassa.

30 OHJELMAN UUDET YLEISPIIRTEET 23 Käyttäjän määrittelemä asetuslehti Mastercam X4:ssä on uusi asetuslehti. Uusi ActiveReports -asetuslehti otetaan käyttöön Työstöradat-sivulla Konfigurointi-valintaikkunassa. GUI- ja.setasetuslehdet ovat edelleen käytettävissä.

31 24 MASTERCAM X4 UUDET PIIRTEET Uuteen asetuslehteen voit lisätä tietoja projekteista ja asiakkaasta, mukaan lukien omia kaapattuja kuvia. Voit jopa lisätä asetuslehteen kuvia kaapattaessa piirroksia ja huomautuksia.

32 OHJELMAN UUDET YLEISPIIRTEET 25 Tasojen hallinta Mastercam X4:ssä Tasojen hallintaa on järjestetty uudelleen niin, että se vie kuvaruudulla vähemmän tilaa. Lisäksi painaamalla [Alt + Z] Tasojen hallinta avautuu suoraan.

33 26 MASTERCAM X4 UUDET PIIRTEET Tasojen hallinnassa on tasojen muokkaamismahdollisuuksia lisätty hiiren oikean painikkeen valikkoon. Poista tyhjät tasot - Poistaa tasojen nimet ja tasot, joilla ei ole geometriaa. Numeroi tasot uudelleen - Siirtää alkiot käyttämättömälle tasolle säilyttäen tason nimen, asetukset ja näkymisen tilan. Leikkaa - Poistaa geometrian tasolta säilyttäen sen liittämistä varten. Kopioi - Kopioi geometrian tasolta. Liitä - Sijoittaa leikatun tai kopioidun geometrian tasolle. Poista - Poistaa geometrian tasolta. Voit painaa myös [Delete] -näppäintä. Koska kyseessä on poistaminen, peruminen ei ole mahdollista.

34 OHJELMAN UUDET YLEISPIIRTEET 27 Tasojen hallinta Tilarivillä. Tason nimi näkyy nyt Tilarivin Taso-kentässä numeron vieressä. Kun klikkaat pudotusvalikkoa, kaikkien tasojen numerot ja nimet näkyvät Tasojen hallinnan valintaikkunan asetusten mukaisesti. Kun määrität uutta tasoa, voit antaa nimen Tilarivillä kirjoittamalla tason numeron, kaksoispisteen ja nimen. Jos esimerkiksi määrität tason 10 uudeksi tasoksi nimellä muotti, kirjoita 10:muotti (ilman välilyöntiä) tilarivin Taso-kenttään. Näkymät Mastercam X4:ssä voit tallentaa näkymiin jokaisen tilarivin ominaisuuden (lukuunottamatta Ryhmiä). Klikkaa hiiren oikealla painikkeella Näkymät-välilehteä ja valitse Asetukset määrittääksesi Näkymiin tallennettavat ja pois jätettävät tilarivin toiminnot. Palauta automaattisesti kirjainmerkin asetukset -valinnalla näkymä asetetaan automaattisesti kirjainmerkkiin, kun vaihdat näkymästä toiseen. Kaikki nämä valinnat ovat käytettävissä myös Kuvaruutu, Näkymät -sivulla Konfigurointivalintaikkunassa.

35 28 MASTERCAM X4 UUDET PIIRTEET Päivitetyt tiedostokääntäjät Seuraavassa luettelossa näkyy, mitä tiedostoformaatteja Mastercam X4:n tiedostokääntäjät tukevat. ACIS - R19 Alibre Design - V11 AutoCAD DWG, DXF, DWF Autodesk Inventor IPT, IAM, IDW CATIA V5 - R19 KeyCreator - V8.5 Parasolid - 20 Pro/E - Wildfire4 Rhino - 4 Solid Edge - ST SolidWorks

36 Design uudet piirteet Mastercam X4 Designin avulla piirtäminen ja geometrian muokkaaminen on tehokkaampaa kuin koskaan ennen. Siirrä 3D -toiminto Siirrettäessä tai kopioitaessa geometriaa Muodosta, Siirrä 3D -toiminnolla määriteltyyn tasoon, voidaan haluttu taso nyt valita pudotusvalikosta.

37 30 MASTERCAM X4 UUDET PIIRTEET Tasaa Jaa/Poista Tämän toiminnon avulla voit nyt poistaa minkä tahansa erillisen alkion, jolla ei ole leikkauspisteitä. Myös alkiot, joilla on päätepisteessä yksi leikkauspiste poistetaan automaattisesti. Uusia vihjeikoneita tasaukseen Kun alkioita tasataan, Mastercam X4 automaattinen esikatselu-toiminto näyttää valitun tuloksen, kun hiirtä siirretään viimeiseksi valitun alkion päälle. Tasauksella luotava geometria näytetään yhtenäisenä viivana. Poistettava geometria näytetään katkoviivana.

38 Mill Level 1 uudet piirteet Mastercam X4 Mill Level 1:ssä on uudistuksia 2D-työstöratojen käyttöliittymässä ja uusia työstömenetelmiä ja muutoksia piirrepohjaisen jyrsinnän työstöradoissa. Uudet puurakenteiset valintaikkunat 2D-työstöradoille Siirtyminen puurakenteisiin valintaikkunoihin jatkuu Mastercam X4:ssä ja nyt ovat vuorossa 2D-työstöradat. Mastercamin valikoissa ei ole mitään eroa. Jos kuitenkin valitse profiilin tai porauksen operaation, uusi käyttöliittymä avautuu. Operaatiot, jotka edellyttävät ketjuja on järjestetty yhteen ja työstöradat, jotka edellyttävät kaaria tai pisteitä on järjestetty yhteen.

39 32 MASTERCAM X4 UUDET PIIRTEET Seuraavat työstöradat käyttävät nyt puurakenteista valintaikkunaa: Profiili Urajyrsintä Piste Tasku Poraus Spiraalijyrsintä Tasaus Kaarijyrsintä Kierteen jyrsintä Yksi tämän käyttöliittymän eduista, yhtäläisen ulkomuodon lisäksi, on mahdollisuus vaihtaa työstöradan tyyppiä. Jos esimerkiksi aloitat porausradan luomisen, valitset pisteitä ja kaaria, avaat käyttöliittymän ja huomaat, että kaarijyrsintä olisikin ollut oikea valinta, voit vain vaihtaa tyyppiä ja jatkaa eteenpäin. Työstöradasta ei tarvitse poistua ja aloittaa uudelleen kaikki valittu geometria pysyy valittuna. Annat vain asianmukaiset parametrit ja prosessoit radan. Dynaaminen jyrsintä Dynaaminen jyrsintä on uusi Mastercam X4:n taskutyöstörata. Se on lisätty 2Dsuurnopeustyöstöratoihin puurakenteisena valintaikkunana. Dynaamisessa jyrsinnässä voidaan säästää aikaa ja rahaa hyödyntämällä työkalun koko lastu-uran pituus. Menetelmällä on myös mahdollista käyttää joustavia

40 MILL LEVEL 1 UUDET PIIRTEET 33 nostovalintoja työkalun pitämiseksi alhaalla pieneissä kappaleissa ja nostoja pikaliikkeellä suurissa kappaleissa. Lisäksi Dynaaminen jyrsintä tukee monia tehokkaita lähestymismenetelmiä, mukaan lukien omaa, mukautettua lähestymismenetelmää, jolloin ratojen ohjelmointi monimutkaisille taskumuodoille on helpompaa. Kuorintaradan työstömenetelmistä on otettu käyttöön mikronostot, joiden avulla vältetään työkalun liiallinen lämpeneminen. Sekä lähestymismenetelmissä että mikronostoissa voidaan käyttää omia syötön- ja karanopeuden arvoja. Pitimen määrittäminen 2D-työstöradoissa Kaikissa työstöradoissa (pistepohjaiset, ketjupohjaiset ja 2D-suurnopeusradat) joiden valintaikkunat ovat puurakenteisia, on Pidin-sivu. Sivu on samanlainen kuin 3D-

41 34 MASTERCAM X4 UUDET PIIRTEET suurnopeustyöstöradoilla, mutta sivun tietoja käytetään vain simulointiin eikä työstöradan koukkaustarkastukseen. Piirrepohjainen poraus Ison reiän jyrsiminen Asiakkaiden toivomuksesta on kehitelty ratkaisuja poraa suurempien reikien jyrsimiseksi ja tasaisten pohjareikien luomiseen jyrsintappia käyttämättä. Tämä on nyt mahdollista piirrepohjaisessa porauksessa. Piirrepohjaisessa porauksessa voidaan asettaa läpirei'ille, upotuksille, ja tasapohjaisille rei'ille kynnysarvoja, joiden mukaan Piirrepohjainen poraus vaihtaa porauksesta kaarijyrsintään tai spiraalijyrsintään. Ison reiän työstäminen Piirrepohjaisessa porauksessa 1 Valitse Mastercamin valikosta Tiedosto, Avaa.

42 MILL LEVEL 1 UUDET PIIRTEET 35 2 Siirry..\Documentation\ExampleParts -kansioon ja valitse ISOREIKÄ.MCX. Tämän kappaleen keskellä on yksi 25 mm reikä, joka on liian suuri tehokkaaseen poraukseen. 3 Valitse Mastercamin päävalikosta Työstöradat, Piirrepohjainen poraus. 4 Klikkaa Tunnista-painiketta Piirrepohjaisten ratojen valintaikkunan yläreunasta tunnistaaksesi kappaleen reiät. 25 mm kokoinen reikä on luettelon alimpana ja oletuksena on reiän työstö poraamalla.

43 36 MASTERCAM X4 UUDET PIIRTEET 5 Valitse Reiän jyrsintä -sivu puurakenteesta ja merkkaa Läpireiät -ruutu. Tällä sivulla määritellään se, mitkä reiät työstetään kaarijyrsinnällä tai spiraalijyrsinnällä poraamisen sijasta. Tässä esimerkissä kaikki läpireiät, joiden koko on 25 mm tai tätä suurempi, työstetään kaarijyrsinnällä. 6 Kirjoita kohdassa Automaattinen työkalun valinta 35% työkalun maximihalkaisijaksi ja 20% työkalun minimihalkaisijaksi.

44 MILL LEVEL 1 UUDET PIIRTEET 37 7 Valitse Kaarijyrsintä-sivu. Tällä sivulla annetaan kaarijyrsinnän parametrit tai käytetään kaarijyrsinnän oletusarvoja. 8 Klikkaa uudelleen Tunnista reikien uudelleen tunnistamiseksi. Huomaa, että yksittäinen 25 mm reikä työstetään nyt kaarijyrsinnällä.

45 38 MASTERCAM X4 UUDET PIIRTEET 9 Klikkaa OK hyväksyäksesi Kaarijyrsinnän oletusarvot ja generoi työstöradat. Mastercam luo kaarijyrsinnän radan työstääkseen kappaleen keskellä olevan reiän. Reiän tyypin määritteleminen reiän halkaisijan mukaan Piirrepohjaisessa porauksessa voidaan luoda reikien reikien tunnistusluettelo, jolloin tunnistettaessa tietyn kokoinen reikä, siihen liitetään automaattisesti asianmukainen porauskierto ja työkalu. Tästä on hyötyä kappaleissa, joissa reiät, jotka on tarkoitus kierteittää, on piirretty esiporausmittaan eikä lopulliseen mittaan. Reikien koon määrittäminen porauskiertoihin 1 Valitse Mastercamin valikosta Tiedosto, Avaa.

46 MILL LEVEL 1 UUDET PIIRTEET 39 2 Siirry..\Documentation\ExampleParts -kansioon ja valitse REIÄN_TYYPIN_MÄÄRITYS.MCX. Samalla kehällä sijaitsevat reiät kierteitetään kaikki 5 mm kierretapilla ja ne on piirretty 5.02 halkaisijaan. 3 Valitse Mastercamin päävalikosta Työstöradat, Piirrepohjainen poraus. 4 Klikkaa Tunnista-painiketta Piirrepohjaisten ratojen valintaikkunan yläreunasta tunnistaaksesi kappaleen reiät. 5 Valitse Halkaisija/tyyppi -sivu puurakenteesta ja merkkaa Tyypin määrittely halkaisijan mukaan -ruutu ottaaksesi ominaisuuden käyttöön. 6 Klikkaa hiiren oikealla painikkeella missä tahansa tyypin määrittely -sivun luettelon kohdassa ja valitse Lisää aloittaaksesi uuden tyyppimäärittelyn.

47 40 MASTERCAM X4 UUDET PIIRTEET 7 Kirjoita 5.02 halkaisijaksi ja paina[tab] siirtyäksesi seuraavaan sarakkeeseen. 8 Valitse Kierteitys OK Reiän tyyppi pudotusvalikosta ja paina [Tab] siirtyäksesi seuraavaan sarakkeeseen. 9 Valitse MCX: Kierret. OK työkalu Viimeistely pudotusvalikosta. 10 Klikkaa uudelleen Tunnista reikien uudelleen tunnistamiseksi. Kaikki 5.02 reiät on nyt asetettu oikeakätisiksi kierrerei'iksi porausreikien sijasta. Huomaa, että upotuksille ei automaattisesti liitetty työkalua. Sen voidaan tehdä nopeasti.

48 MILL LEVEL 1 UUDET PIIRTEET Merkitse Valitse yhteiset piirteet valintaruutu piirteiden luettelon lopusta. Kaikki upotukset korostetaan. 12 Klikkaa hiiren oikealla painikkeella Viimeistely sarakkeessa ja valitse Viimeistely > MCX: Pora avautusta valikosta. Tätä työkalua käytetään upotuksiin. Tilanteesta riippuen on listassa erim määrä työklauja valitavana.

49 42 MASTERCAM X4 UUDET PIIRTEET 13 Klikkaa OK työstöradan luomiseksi. Esiporaukset Piirrepohjaisessa porauksessa voidaan esiporaukset porata suoraan ohjausreiän kokoon ilman halkaisijaltaan pienempiä esiporausreikiä. Merkkaamalla Vain ohjausreikien esiporaus -ruutu Esiporaukset-sivulla luodaan vain ohjausreikien porauskierrot, joita seuraa viimeistelyporaukset kuten esimerkiksi kierteitys tai kalvinta. Apugeometrian luonti Tämä Asetus-sivun uuden piirteen avulla piirrepohjaisessa porauksessa voidaan luoda lisägeometria porausratojen luonnin yhteydessä. Tätä apugeometriaa voidaan käyttää

50 MILL LEVEL 1 UUDET PIIRTEET 43 reikien valintaan moniakselista porausta varten. Merkkaamalla Porauksen vektori luodaan vektori reiän ylimmästä kohdasta reiän syvimpään kohtaan ottaen kärjen kompensointi ja valittu työkalu huomioon. Piirrepohjainen jyrsintä Irtopalan irrotus Puuta ja komposiittimateriaalia suurilla imupöydillä työstäville Mastercamin käyttäjille on suuri merkitys sillä, kuinka Piirrepohjainen jyrsintä tunnistaa kappaleen läpäisevät taskut. Piirrepohjainen jyrsintä tunnistaa nyt, ovatko läpäisevistä taskuista irtoavat palat riittävän isoja, jotta imupöytä voi pitää ne paikallaan. Koko taskun alueen lastuamisen sijasta Mastercam työstää profiilin ulommaiset lastut ja irrottaa muusta kappaleesta jätepalan, jota imupöytä pitää paikallaan. Huomaa: Irtopala -sivu on käytössä vain silloin, kun Läpäisyn piirteet - valintaruutu on merkattu Piirteiden tunnistus -sivulla.

51 44 MASTERCAM X4 UUDET PIIRTEET Ison reiän jyrsiminen Mastercam X4 Mill -ohjelman Piirrepohjaisessa työstössä on taskutyöstön lisäksi toinenkin menetelmä pyöreiden muotojen työstöön. Reiän jyrsinnässä voidaan työstää

52 MILL LEVEL 1 UUDET PIIRTEET 45 pyöreitä piirteitä taskun, kaarijyrsinnän tai spiraalijyrsinnän työstöradoilla. Reiän jyrsintä voidaan aktivoida Piirteiden tunnistus -sivulla. Jos valitset Reiän jyrsintä, Reiän jyrsintä -sivu aktivoituu käyttöön valintaikkunan puurakenteessa. Tällä sivulla valitaan joko Kaarijyrsintä tai Spiraalijyrsintä työstömenetelmäksi ja asetetaan työkalun valintojen rajoja. Samalla tavalla kuin ison reiän jyrsiminen Piirrepohjaisessa porauksessa, parametrit kaari- ja spiraalijyrsinnälle voidaan joko asettaa tai käyttää operaatioiden oletusarvoja.

53 46 MASTERCAM X4 UUDET PIIRTEET

54 Mill Level 3 uudet piirteet Mastercam X4:n uudistuksia Mill Level 3 - ja Router Pro -käyttäjille ovat säikeistys, uusia suodatuksia viimeistelyn parantamiseksi ja päivitetyt käyttöliittymät 5-akseliselle käyrä- ja 5-akseliselle poraus-työstöradalle Säikeistys Säikeistys on erityinen tietokoneohjelman monitoiminnon muoto, joka sallii yksittäisen ohjelman suorittaa osia itsestään samanaikaisesti (vastakohtana ohjelmalle joka toimii peräkkäisesti). Tämän prosessointimenetelmän avulla Mastercam jakaa laajimmat, mutkikkaimpia työstöratoja luovat ohjelmat pienempiin, erillisiin ohjelmasäikeisiin, jotka suoritetaan samanaikaisesti. Säikeistetyt ohjelmat prosessoituvat nopeammin ja tehokkaammin. Mastercam X4:ssä säikeistetty työstörataprosessointi on käytössä kaikilla Mastercam 3D pinnan suurnopeusradoilla ja seuraavilla moniakselisilla työstöradoilla: 5-akselinen monipinta 5-akselinen vuopinta 5-akselinen kanava Työstöradan Säikeistys voidaan ottaa käyttöön tai ottaa päältä pois Mastercamin konfiguroinnissa (Asetukset, Konfigurointi, Työstöradat).

55 48 MASTERCAM X4 UUDET PIIRTEET Tai voit käyttää Säikeistys päälle/pois painiketta kulloisessakin Mastercamin istunnossa. Painiketta käytetään Uudet piirteet -työkaluriviltä ja Asetukset, Mukauta valintaikkunan Kategoria-pudotusvalikon kohdassa Säikeistettyjen työstöratojen hallinta. Kun säikeistys on aktivoitu, ja kun generoit 3D suurnopeusratoja ja moniakselisia työstöratoja, voit jatkaa työskentelyä Mastercamilla heti, kun työstöradat on lähetetty Säikeistettyjen työstöratojen hallintaan. Tässä valintaikkunassa näkyvät kaikki säikeistykset, niiden tilat, edistyminen ja prosessoinnin status. Työstöradan valmistumista ei tarvitse odottaa ennen jonkin toisen Mastercamin toiminnon aloittamista. Mastercam jatkaa näiden työstöratatiedostojen prosessointia taustalla. Voit käyttää Säikeistys päälle/pois -hallinnan painiketta säätelemään tämän valintaikkunan näkymistä kulloisessakin Mastercamin istunnossa. Tämä painike on myös Uudet piirteet -työkalurivillä ja Asetukset, Mukauta valintaikkunassa Kategoria-pudotusvalikon kohdassa Säikeistettyjen työstöratojen hallinta. Kun työstöratoja prosessoidaan säikeistys aktivoituna, Operaatioiden hallinnassa näkyy kaksi ikonia osoittamaan sitä, että työstöradat prosessoidaan säikeistettyinä Säikeistettyjen työstöratojen hallinnassa. Säikeistysikonit ovat vihreitä tai keltaisia. Vihreät ikonit osoittavat, että säikeistyksiä prosessoidaan Säikeistyksen hallinnassa. Keltaiset ikonit viittaavat alisteisiin työstöradan säikeistyksiin (esimerkiksi jälkityöstö). Alisteiset säikeet edellyttävät dataa edellisestä "emo" - työstöratasäikeistä. Alisteisia säikeitä ei voida prosessoida ennen kuin Säikeistettyjen työstöratojen hallinta on prosessoinut emoradan (mukaan lukien binaarisen NCI-datan kääntämisen).

56 MILL LEVEL 3 UUDET PIIRTEET 49 Pinnanlaadun parantaminen Mastercam X4:ään on 3D-pintaratoihin lisätty uusi pinnanlaadun parantaminen. Pinnanlaadun parantaminen -toiminnolla voit optimoida työkiertoaikoja ja parantaa 3D-pintatyöstöratojen viimeistelyä. Tässä uudessa piirteessä yhdistyvät olemassaolevat kaaren/suoran suodatustoiminnot uuteen toimintoon, joka tukee juohevoitusta, työstöradan pisteiden satunnaista siirtämistä, pisteiden lukumäärän minimoimista, pisteiden välisen etäisyyden säilyttämistä samana ja jopa kaikkien kaarten muuttamista G1-liikkeiksi. Työstöradan säätäminen Pinnanlaadun parantamisen avulla 1 Valitse Mastercamin valikosta Tiedosto, Avaa. 2 Siirry..\Documentation\ExampleParts -kansioon ja valitse PARANTAMINEN.MCX. Tässä kappaleessa on neljä pinnan suurnopeusrataa. 3 Laajenna Operaatioiden hallinnassa luettelon ensimmäinen työstörata. 4 Klikkaa Parametrit avataksesi Pinnan suurnopeusratojen valintaikkunan.

57 50 MASTERCAM X4 UUDET PIIRTEET 5 Valitse Kaarisuodatus/toleranssi -sivu. Huomaa, että Kokonaistoleranssin arvoksi on asetettu Klikkaa Pinnanlaadun parantaminen -painiketta avataksesi Pinnanlaadun parantaminen -valintaikkunan.

58 MILL LEVEL 3 UUDET PIIRTEET 51 Valintaikkunan kohdassa Toleranssien jakautuminen nähdään, kuinka Mastercam soveltaa 0.02 mm kokonaistoleranssia. Tälle työstöradalle prosenttien jakauma suorien/kaarien suodatustoleranssille ja juohevoitustoleranssille on asetettu 0%:iin, joten työstötoleranssille jää 100% kokonaistoleranssin arvosta. Tämä osoittaa sen, että Pinnanlaadun parantaminen -toiminto ei ole päällä. 7 Aktivoi työstöradan juohevoitus merkkaamalla Juohevuusasetukset -ruutu. Ruudun valinta säätää automaattisesti juohevoitustoleranssin 5%:iin kokonaistoleranssista ja vähentää työstötoleranssia 95%:iin. 8 Aktivoi suorien/kaarien suodatus työstöradalle merkkaamalla Suorien/ kaarien suodatusasetukset -ruutu. Suoran/kaaren suodatuksen ja juohevoituksen toleranssit jakautuvat suurin piirtein yhtä suuriksi.

59 52 MASTERCAM X4 UUDET PIIRTEET 9 Siirrä hitaasti Työstötoleranssi-kohdan viereistä + liukusäädintä oikealle. Liukusäädin muuttaa näiden kohtien välistä suhdetta 5% askelin, mutta pitää kokonaistoleranssin arvon ennallaan. 10 Siirrä liukusäädintä suoran/kaaren suodatuksen ja juohevoituksen toleranssin välillä vasemmalle. Tällä säädetään näiden parametrien välistä suhdetta. Huomautukset: Kenttien välistä suhdetta voidaan säätää muillakin tavoin: Arvot voidaan kirjoittaa suoraan kenttiin. Voidaan käyttää liukusäätimiä kohdassa Minun asetukseni ovat. 11 Klikkaa Peruuta sulkeaksesi Pinnanlaadun parantamisen valintaikkunan. 12 Klikkaa Peruuta sulkeaksesi Pinnan suurnopeustyöstöratojen valintaikkunan. Työstöratojen tutkiminen 1 Valitse kaikki neljä työstörataa Operaatioiden hallinnassa ja klikkaa Simuloi valitut operaatiot. 2 Laajenna Simuloi-valintaikkunaa käyttämällä nuolta ikkunan vasemmassa ylänurkassa.

60 MILL LEVEL 3 UUDET PIIRTEET 53 3 Valitse ensimmäinen työstörata. 4 Valitse Näytä päätepisteet -painike nähdäksesi alkion päätepisteet työkalun liikkuessa. 5 Zoomaa lähemmäs kappaleeseen. Ensimmäisessä työstöradassa ei käytetä suodatusta, joten huomaat kuinka pisteet ovat ryhmittyneet symmetrisesti. Potentiaalisesti tuloksena on vaatimukseltaan alhainen pinnalaatu.

61 54 MASTERCAM X4 UUDET PIIRTEET 6 Valitse Simuloi-valintaikkunassa toinen työstörata. Pinnanlaadun parantaminen on tässä työstäradassa käytössä ja se sijoittaa pisteet satunnaisesti välttääkseen pinnan kuvioitumista. 7 Valitse kolmas työstörata ja huomaa, kuinka pisteiden lukumäärä on vähentynyt. Tässä työstäradassa Minimoi pisteiden lukumäärä -valinta Juohevoituksen asetuksista on valittuna, mikä suodattaa työstörataa lisää ja luo pienempiä NC-tiedostoja. 8 Valitse viimeinen työstärata Simuloi-valintaikkunassa. Tässä työstäradassa käytetään Käytä kiinteää jakson pituutta -valintaa Juohevuusasetuksissa. Yksikään piste ei ole enempää kuin 1 mm päässä toisistaan, mikä on ihanteellinen arvo suurnopeustyöstölle.

62 MILL LEVEL 3 UUDET PIIRTEET 55 9 Sulje Simuloinnin ikkuna klikkaamalla OK. Pinnanlaadun parantamisesta usein esitetyt kysymykset Mastercam X4:n Pinnanlaadun parantamisessa on kaksi tehokasta työstöradan säätämismenetelmää yhdessä valintaikkunassa. Ensimmäinen menetelmä Suoran/ Kaaren suodatus on tuttu jo aikaisemmista versioista. Toinen menetelmä Juohevoitus on uutta Mastercamissa. Huomaa: Suurnopeusratojen työstöparametrien juohevoituksen työstöradan pyöristys ei ole yhteydessä Pinnanlaadun parantamisen toimintoon. Alla on muutamia usein esitettyjä kysymyksiä, joiden avulla voit päättää, onko uudesta juohevoituksesta hyötyä sinulle: Missä työstöradoissa Pinnanlaadun parantamista voidaan käyttää? Sitä käytetään kaikissa 3D-pintaradoissa ja suurnopeustyöstöradoissa toiminto on valittavissa. Tämä koskee sekä rouhinta- että viimeistelyratoja. Mitä Pinnanlaadun parantamisessa tapahtuu? Juohevoitus jakaa työstöradan solmupisteet välttäen ruuhkautumisen ja ryhmittymisen, joista voi syntyä pintaan jälkiä. Pisteet sijoitetaan siirtämällä, poistamalla, ja/tai lisäämällä solmupisteitä jo luotuun työstörataan. Mitä hyötyä tästä on? Juohevoituksella saavutetaan kolme selkeää etua tietyissä kappaleissa: Sillä saavutetaan äärimmäisen hyvä pinnanlaatu. Kokeet osoittavat viimeistelypinnan olevan paljon paremman ja tasalaatuisemman ja sisältävän vähemmän työkalun jättämiä jälkiä. Se vähentää työstöaikaa. Juohevoitettu työstärata poistaa lukuisia pieniä liikkeitä, jotka ovat tyypillisiä normaaleille 3D-työstöradoille. Tämän ansiosta voidaan leikkuunopeuksia nostaa. Työkalun kuluminen vähenee. Kuinka Pinnanlaadun parantaminen -valintaikkuna avautuu? Valitse jokin 3D-pintarata tai pinnan suurnopeusrata Mastecamin Työstöradatvalikosta tai työkaluriviltä.

63 56 MASTERCAM X4 UUDET PIIRTEET Valitse sitten yksi seuraavista valitusta työstöradasta riippuen: Puurakenteisissa työstöradoissa: 1 Valitse Kaarisuodatus/Toleranssi -sivu. 2 Anna Kokonaistoleranssin arvo. 3 Klikkaa Pinnanlaadun parantaminen -painiketta. Välilehtityyppisissä työstöradoissa: 1 Valitse työstöradan parametrien välilehti (esimerkiksi Säteittäisen rouhinnan parametrit tai Projisointiviimeistelyn parametrit). 2 Anna Kokonaistoleranssin arvo. 3 Klikkaa Kokonaistoleranssi-painiketta. Kokeile itse, kuinka pinnanlaatu paranee ja työstöaika lyhenee. Voit myös käyttää sitä yhdessä Mastercamin tavallisen Suora/Kaari -suodatuksen kanssa, koska nämä kaksi menetelmää toimivat hyvin yhdessä. Moniakseliratojen minimikallistus Tällä uudella piirteellä automatisoidaan työkaluakselin liikkeet, kun työkalu tai pidin on vaarassa törmätä valittuun pintaan. Näitä valintoja voidaan käyttää 5-akselisessa kanavantyöstössä, 5-akselisessa vuopintaradassa ja 5-akselisessa monipintaradassa. Työkalun varrelle ja pitimelle voidaan antaa turvaetäisyys. Mastercam X4:ssä tätä toimintoa voidaan käyttää vain kuulapääjyrsimille.

64 MILL LEVEL 3 UUDET PIIRTEET 57 Uusi puurakenteinen valintaikkuna 5-akselisen käyrän ja 5- akselisen porauksen radoille Työstöratavalikkojen muuttaminen uuteen puurakenteeseen jatkuu Mastercamissa Uudet valintaikkunat 5-akselisen porauksen ja 5-akselisen käyrän radoille nopeuttavat ohjelmointiprosessia.

65 58 MASTERCAM X4 UUDET PIIRTEET 5-akselinen kaarijyrsintä Uuden 5-akselisen kaarijyrsinnän työstörata on hyödyllinen luotaessa ympyränmuotoisia taskuja pinnan normaalin suunnassa, yhdensuuntaisena suoraan tai suhteessa tasoon esimerkiksi kiinnittimen lisäämiseksi. Sen avulla voidaan myös luoda pyöreitä reikiä missä tahansa suunnassa silloin, kun ei haluta käyttää porausta. Työstärataa käytetään valitsemalla Työstöradat, Moniakselinen, 5-akselinen kaarijyrsintä Mastercamin päävalikosta. Esimerkkitiedostona on 5-AKSELINEN_KAARI.MCX.

66 Router uudet piirteet Mastercam X4 Routerissa on uusia toimintoja, joiden avulla työstöohjelmien hallinta tehostuu. Nestatun geometrian raahaaminen Mastercam X4:ssa voidaan nestata automaattisesti mahdollisimman vähäisin manuaalisin toimin parhaimman tuloksen aikaansaamiseksi vähimmässä mahdollisessa ajassa. Nestatun geometrian siirtäminen Raahaamalla 1 Valitse Muodosta, Geometrian nestaus Mastercamin päävalikosta. 2 Klikkaa Avaa-painiketta Nestauksen valintaikkunan alareunasta. 3 Siirry..\Documentation\ExampleParts -kansioon ja valitse RAAHAA.NSTX. Tässä tiedostossa on aikaisemman Mastercamin nestausistunnon asetukset. 4 Levyt-välilehdellä levyn koko on esiasetettu 600 x 300 mm kokoon ja levyn marginaali 5 mm.

67 60 MASTERCAM X4 UUDET PIIRTEET 5 Klikkaa Kappaleet-välilehteä. Kustakin kappaleesta on kaksi kopiota ja kappaleiden välinen etäisyys työkalun kokoon perustuen on 6 mm.

68 ROUTER UUDET PIIRTEET 61 6 Klikkaa OK nestauksen aloittamiseksi. Nestaustulokset-valintaikkuna avautuu. 7 Klikkaa Vedä-ikonia Nestaustulosten valintaikkunan alareunassa avataksesi Raahaa-menetelmän. Grafiikkaikkunassa näkyy nestattu geometria ja Raahaa-valintapalkki. Kappalegeometrian kopioiminen ja kiertäminen 1 Klikkaa valintapalkin Kopioi-painiketta.

69 62 MASTERCAM X4 UUDET PIIRTEET 2 Klikkaa numero 4 jossakin kohdassa kuten kuvassa alla. 3 Liikuta hiirellä kopioitua geometriaa tyhjällä alueella levyn oikealla puolella. Huomaat, että asetettu kappaleiden välinen etäisyys säilyy. 4 Paina [+] ja [-] -painikkeita kiertääksesi kappaletta kymmenen astetta vastakkaisiin suuntiin. 5 Pidä [Ctrl]-näppäin alaspainettuna ja paina [+] ja [-] -näppäimiä uudelleen kiertääksesi kappaletta asteen verran vastakkaisiin suuntiin.

70 ROUTER UUDET PIIRTEET 63 6 Siirrä uusi geometria alas toisen numero 4 viereen. Huomaat, että geometrian suuntaaminen sekä numero 4 että levyn alareunan mukaan voi olla vaikeaa. 7 Paina ja pidä hiiren vasenta painiketta alaspainettuna. Ylimääräinen nuoli näkyy, nuoli voidaan kohdistaa levyn alareunaa vastaan ja kappale sovittaa molempia reunoja vasten. 8 Sijoita kopioitu geometria paikoilleen vapauttamalla hiiren vasen painike. Kappalegeometrian poistaminen ja siirtäminen 1 Klikkaa Poista-painiketta valintapalkissa. 2 Klikkaa juuri luomaasi numero 4 poistaaksesi sen levystä.

71 64 MASTERCAM X4 UUDET PIIRTEET 3 Klikkaa E-kirjainta nestatun geometrian keskellä. 4 Press [Esc] poistuaksesi Poista-tilasta. 5 Klikkaa Siirrä-painiketta valintapalkissa. 6 Klikkaa yhtä kirjaimista C ja yritä raahata se levyn keskelle jääneeseen tyhjään tilaan. Asetetun kappaleiden välisen etäisyyden vuoksi kirjain ei mahdu tilaan.

72 ROUTER UUDET PIIRTEET 65 7 Klikkaa jotakin kohtaa levyn oikealla puolella C-kirjaimen asettamiseksi. 8 Klikkaa yhtä numeroista 4 ja siirrä se levyn keskellä olevaan tyhjään tilaan. Koska tämä kappale on pienempi, se voidaan sijoittaa tilaan raahaamalla. VIHJE: Voit painaa [+] ja [-] -painiketta kiertääksesi kappaletta tilassa, jolloin levyä voi käyttää tehokkaimmalla tavalla. 9 Klikkaa kerran sijoittaaksesi kappaleen. 10 Klikkaa OK valintapalkissa palataksesi Nestaustulokset-valintaikkunaan. Minimiä ei saavutettu -varoitus avautuu, koska yksi kirjaimista poistettiin ja minimimääräksi oli jokaiselle kappaleelle asetettu Jatka klikkaamalla OK. 12 Klikkaa OK hyväksyäksesi nestaustulokset ja lopettaaksesi nestausprosessin. Vaakakatkaisu ja pystykatkaisu nestauksessa Nestauksessa voidaan nyt luoda työstörata pystykatkaisulle ja vaakakatkaisulle suorakulmaisten jäännöspalojen myöhempää hyödyntämistä varten. Jos haluat luoda vaaka- tai pystykatkaisun, voit käyttää Trimmaus-asetuksia valitaksesi sen, mikä

73 66 MASTERCAM X4 UUDET PIIRTEET katkaisu työstetään ensin. Vaakakatkaisun ja pystykatkaisun valintaruuduista Nestaustulokset-valintaikkunassa määritetään se, kumpi katkaisu tehdään.

74 Lathe uudet piirteet Mastercam Lathe X4:ssä on lukuisia uudistuksia, mm. pistosorvauksen radoille, sorvausprofiilille ja entistä toimivampi käyttöliittymä C-akselin radoille. Pistosorvauksen uudet piirteet Mastercam X4:n pistosorvauksen hallinta on laadullisesti uudella tasolla. Usean uran ketjutus Uudessa Useita ketjuja -toiminnossa on mahdollista valita useampi kuin yksi ura pistosorvaukseen. Usean uran ketjutus vaikuttaa ketjutustoimintoon seuraavalla tavalla: Ketjutuksen valintaikkunassa Osittainen-ketjutusmenetelmä on oletusarvona. Mastercam kehottaa valitsemaan lähestymispisteen tai ketjuttamaan sisäprofiilin. Valitse Osittainen-menetelmää käyttäen ensimmäinen alkio ja viimeinen alkio. Valitse Piste-menetelmällä lähestymispiste tai -pisteet. Sitten voit valita irroituspisteen tai lopettaa ketjutuksen.

75 68 MASTERCAM X4 UUDET PIIRTEET Koska piston syvyys voi olla eri urissa erilainen, voit valita Pistosorvauksen viimeistelyparametrien välilehdeltä vain uuden Limitys keskellä -valinnan. Tämä esimerkkitiedosto on nimeltään USEITA_KETJUJA.MCX

76 LATHE UUDET PIIRTEET 69 Syötön ja karanopeuden asetukset viimeistelyssä Uusien Mastercam X4 Lathen pistosorvauksen viimeistelyn syötön ja karanopeuden parametrien avulla halutun pinnanlaadun työstäminen on helpompaa. Nurkan viive pistosorvauksen viimeistelyssä Pistosorvauksen viimeistelyparametrien välilehdelle on lisätty Nurkan viive -valinta. Viivettä käytetään geometrian seinämän tai nurkan ja uran tasomaisen pohjan leikkauskohdassa. On mahdollista, että viive ei ole käytettävässä uran muodosta riippuen.

77 70 MASTERCAM X4 UUDET PIIRTEET Itsenäinen syöttönopeus ensimmäiselle upotukselle Pistosorvauksen rouhintaparametrit -välilehdellä on uusi toiminto, jonka avulla ensimmäiseen pistoon voidaan määrittää oma syöttönopeus. Pistosorvaustyökalun tarkastus Mastercam X4 Lathen pistorsorvausradalla on mahdollista tarkastaa pistosorvaustyökalu. Voit ohjelmoida lähestymiselle ja poistumiselle turvallisen sijainnin, jossa työkalu tarkastetaan. Voit myös antaa työstömäärityksiä, jonka jälkeen työkalu on tarkastettava.

78 LATHE UUDET PIIRTEET 71 TÄRKEÄÄ: Tämä piirre toimii vain, jos postprosessori on mukautettu vastaanottamaan uutta tietoa NCI-tiedostossa. Lisätietoja on kohdassa Sorvaustyökalun tarkastuksen tuki sivulla 78. Sorvausprofiilin luonti Asakkaiden toivomuksesta on kehitetty parempi ratkaisu solidista luotavaksi sorvausprofiiliksi. Mastercam X4:ssä on uusi toiminto tätä varten, joka korvaa Mastercam X3:n Luo solidista 2D-profiili. Sorvausprofiili luodaan valitsemalla Luo, Sorvausprofiili. Esimerkkitiedostona on SORVAUSPROFIILI.MCX. Tähän uuteen toimintoon päästään valitsemalla Luo, Sorvausprofiili Mastercamin valikosta. Kun solidi, solidin sivu tai pinta on valittu, avautuu seuraava valintaikkuna.

79 72 MASTERCAM X4 UUDET PIIRTEET Sorvausprofiilin luontiin on tarjolla kaksi menetelmää: Pyöritys Suunniteltu monimutkaisille, epäsymmetrisille geometrioille, joissa on sekä jyrsintäettä sorvauspiirteitä. Koko mallia pyöritetään kappaleen suurimman sorvauskuoren profiilin luomiseksi. Menetelmää voidaan käyttää myös symmetrisille geometrioille. Viipalointi Suunniteltu symmetriselle pyörähdysgeometrialle, ja mallin läpi otetaan yksinkertainen viipale. Lopullinen profiili voidaan rajoittaa ylempään, alempaan tai täyteen profiiliin. Uusi toiminto käyttää kiertoon aina sen hetkisen työkoordinaatiston X-akselia ja tuloksena syntyvä profiili luodaan aina aktiivisen työkoordinaatiston Päältä-kuvantoon. Uudet puurakenteiset valintaikkunat C-akselin työstöradoille Koska C-akselin työstöradat muistuttavat 2D-ketjuperusteisia ja -pisteperusteisia työstöratoja, C-akselien valintaikkunat on myös muutettu puurakenteisiksi. Tällä tavoin Mastercam Mill ja Mastercam Lathe säilyttävät yhtäläisyytensä.
