Mastercam X6 uudet piirteet

Transkriptio

1

2 Mastercam X6 uudet piirteet Ohjelman uudet yleispiirteet 64 bittisen prosessorin tuki Mastercam X6 on saatavissa 64 bittisenä sovelluksena, jolloin saat kaiken hyödyn irti 64 bittisestä tietokoneesta ja käyttöjärjestelmästä. Tasojen hallinnan uudet piirteet Nämä parannukset koskevat tasojen käsittelyä ja ovat erityisen hyödyllisiä kappaleille, jotka tuodaan jostakin toisesta ohjelmasta, jossa tasoja ei käytetty. Nämä uudet ominaisuudet helpottavat tiedon järjestämistä työstöradan luontia tai muuta mallin muokkaamista varten. Tasojen vaihtaminen valintaikkunassa ja Ominaisuudet valintaikkunassa voidaan nyt säätää uusien, geometrialle luotujen tasojen näkyvyyttä. Voit pakottaa uudet tasot näkyviksi tai piilotetuiksi, kun geometriaa siirretään tai kopioidaan. Voit lisäksi määrittää Tasojen hallinnassa nuolinäppäimin, mikä taso on päätaso. Valitse Päätason asettaminen nuolinäppäimillä ruutu ja käytä nuolinäppäimiä tasoluettelon selaamiseen ja päätason vaihtamiseen. Mastercam X6 uudet piirteet - Sivu 1

3 Pikamaski ryhmille Tällä uudella Pikamaski työkalurivin pikakuvakkeella päästään suoraan Ryhmien hallinnan valintaikkunaan geometrian valintaa varten. Sen sijaan, että valitsisit Kaikki, Ryhmien Hallinta, klikkaat vain tätä työkalurivin painiketta ja sitten kaksoisklikkaat valitaksesi kaiken ryhmään liitetyn geometrian. Mastercam X6 uudet piirteet - Sivu 2

4 Ohita solidin sivun väri tiedostoa tuotaessa Tämä uusi valinta kohdassa Tiedosto, Avaa, Asetukset tai Asetukset, Konfigurointi, Kääntäjät pakottaa tuodun solidin värit ohjelman nykyisten värien mukaisiksi. Valinnalla ohitetaan kaikki solidissa käytetyt sivujen tai piirteiden värit. DWFx tiedoston tuonti Mastercam X6 tukee nyt.dwfx tiedostoformaattia, joka on Autodeskin tiedostomuoto ja perustuu Microsoftin XML paperimäärityksiin (XPS) formaatti. DWFx tiedostot voidaan avata myös suoraan Microsoft s XPS Viewerillä. Päivitetyt tiedostokääntäjät ACIS: R22 Autocad: Voidaan nyt tuoda.dwfx tiedostoja CATIA V5: R21 KeyCreator: 2011 Parasolids: 23 ProE/Creo: Wildfire5/Creo 1.0 SolidEdge: ST4 SolidWorks: 2012 Mastercam X6 uudet piirteet - Sivu 3

5 Design uudet piirteet Solidin reunojen leikkaaminen ja trimmaaminen Mastercamin AutoCursori tunnistaa nyt ilman erillistä lisägeometrian luomista solidin reunojen ja rautalankageometrian leikkauskohdat. Rautalankageometriaa voidaan myös trimmata tai jatkaa solidin reunoihin käyttämällä Mastercamin trimmaustoimintoja. Joitakin esimerkkejä trimmaustoiminnoista: Käyttämällä Muokkaa, Tasaa/Paloittele, Tasaa/Paloittele/Jatka trimmaat rautalankageometrian yhteen, kahteen tai kolmeen solidin reunan alkioon. Valitsemalla Muokkaa, Tasaa monta käytät solidin reunaa trimmauksen reunakäyränä. Käyttämällä Muokkaa, Tasaa/Paloittele, Paloittele leikkauspisteessä katkaiset rautalankageometrian kohdissa, jossa rautalanka leikkaa solidin reunoja. Solidien trimmaus pintoihin Solidin trimmaus valintaikkunassa on kaksi uutta valintaa solidien trimmaamiseksi pintoihin. Näillä valinnoilla voidaan vaikuttaa enemmän trimmauksen tuloksiin. Mastercam X6 uudet piirteet - Sivu 4

6 Poista solidin historia NoHist C Hook ohjelman toiminnot on nyt lisätty Mastercamin pääohjelmaan. Tällä toiminnolla riisutaan operaatioiden tai piirteiden luettelo tilavuusmallista ja jätetään se peruskappaleeksi (solidiksi ilman historiaa). Tällä tavalla voit suojata mallin muutoksilta. Toiminto avautuu valitsemalla Solidit, Poista solidin koko historia. Muodosta sovita Muodosta sovita on uusi toiminto Mastercam X6:ssa. Se nestaa geometrian vektori pitkin, jolloin kahden määritellyn pisteen väliin on helpompi tehdä useita kopioita tietämättä tarkkaa pisteiden välistä etäisyyttä. Tästä on hyötyä silloin, kun sovitetaan kappaleita kiinnittimien väliin. Tasaa/Paloittele tukee splinejä Mastercam X6 tukee splinejä Tasaa/Paloittele toiminnossa käyrien trimmaukseen täi käyriin trimmattavaksi. Kaikki ja Vain maskaus ja kaaren pyyhkäisy Kaikki ja Vain maskauksessa on nyt toiminto, jolla valitaan kaaria ja ympyröitä kaaren pyyhkäisykulmaan nähden. Tälläkin tavoin nopeutetaan geometrian valintaa. Esimerkiksi 10 mm halkaisijan valinta voidaan rajata vain ympyröihin, kun halkaisijaa ja kaaren pyyhkäisyä käytetään yhdessä. Nämä valinnat voidaan määritellä Valitaan kaikki ja Valitaan vain valintaikkunoiden Muut asetukset ikkunasta. Mastercam X6 uudet piirteet - Sivu 5

7 Analysoi sijainti tai alue käyttämällä yksiköitä Seuraavissa Analysoi toiminnoissa voidaan analysoinnin tulokset nähdä tuumina, jalat/tuumat desimaaleina, jalat/tuumat murtolukuina, millimetreinä, senttimetreinä tai metreinä: Sijainti Tilavuus/Alue, 2D ala Tilavuus/Alue, Pinnan ala Tilavuus/alue, Solidin ominaisuudet Mastercam X6 uudet piirteet - Sivu 6

8 Yleiset uudet Mill/Router piirteet Mill/Router Työstöradat valikon uudistukset Mill ja Router työstöratavalikoiden uudella rakenteella nopeutetaan kaikkien 2D ja 3Dsuurnopeusratojen käyttöä. Mill versio Mastercam X6 uudet piirteet - Sivu 7

9 Router versio Mastercam X6 uudet piirteet - Sivu 8

10 Aihiomalli Mastercam X6:ssa aihiomallilla 2 akselisista Mill radoista 5 akselisiin ratoihin on nyt oma linkkinsä Operaatioiden hallinnassa. Voit luoda aihiomallin valitsemalla Mastercamin päävalikosta Työstöradat, Aihiomalli. Aihiomalli on täysin assosiatiivinen, ja aihiomallin parametreja voidaan muokata missä vaiheessa tahansa työstörataoperaatioiden tai solidioperaatioiden tapaan. Aihiomallioperaatio muuttuu keskeneräiseksi ja edellyttää regenerointia silloin, kun aihiomallin parametreihin tai mihin tahansa työstörataan, jossa aihiomallia käytetään, tehdään muutoksia. Kun aihiomalli on luotu, sitä voidaan käyttää: Tarkastukseen Aihion määrittämiseen jälkityöstöä varten Aihion visualisointiin Aihiomallien vertailuun Huomautus: Jos säikeistetty prosessointi on konfiguroitu aktiiviseksi, Mastercam generoi aihiomallin operaatiot säikeistettyinä prosesseina. Mastercam X6 uudet piirteet - Sivu 9

11 Aihiomalli valintaikkunan Aihion määrittely sivulla voit antaa nimen mallille, valita värin ja antaa muodon perusparametrit. Solidit, verkkoalkiot, pinnat (yksittäisetkin pinnat), STLtiedostot ja muut aihiomallit voivat kaikki olla uuden aihiomallin perustana. Voit myös siirtää tähän kaikki Koneryhmän ominaisuuksien valintaikkunan Aihon asetukset välilehdelle annetut arvot. Lähdeoperaatiot sivulla valitaan lähdeoperaatiot prosessoitavaksi määriteltyä aihiota vastaan aihiomallioperaatiossa. Käytä [Ctrl+click] ja [Shift+click] näppäimiä valitaksesi minkä tahansa operaatioiden yhdistelmän puurakenteesta, myös toisessa koneryhmässä olevat operaatiot. Mastercam X6 uudet piirteet - Sivu 10

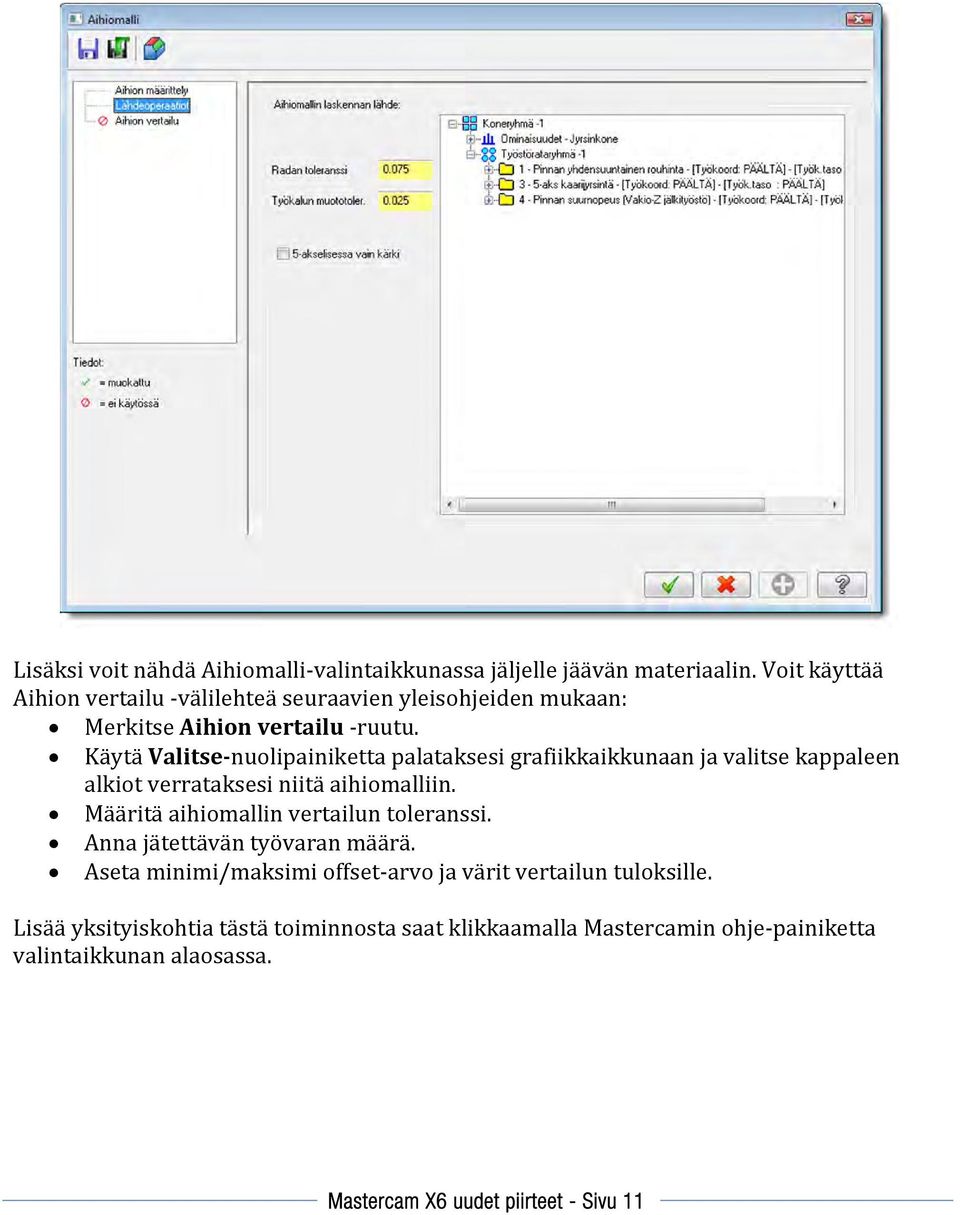

12 Lisäksi voit nähdä Aihiomalli valintaikkunassa jäljelle jäävän materiaalin. Voit käyttää Aihion vertailu välilehteä seuraavien yleisohjeiden mukaan: Merkitse Aihion vertailu ruutu. Käytä Valitse nuolipainiketta palataksesi grafiikkaikkunaan ja valitse kappaleen alkiot verrataksesi niitä aihiomalliin. Määritä aihiomallin vertailun toleranssi. Anna jätettävän työvaran määrä. Aseta minimi/maksimi offset arvo ja värit vertailun tuloksille. Lisää yksityiskohtia tästä toiminnosta saat klikkaamalla Mastercamin ohje painiketta valintaikkunan alaosassa. Mastercam X6 uudet piirteet - Sivu 11

13 Mastercam X6 uudet piirteet - Sivu 12

14 Aihiomallin vertailun tulokset näkyvät seuraavassa kuvassa: Työstörataoperaatio Aihiomalli tulo operaatiosta Dynaamisilla radoilla ja optirouhinnan radoilla tuetaan pyöristettypäisiä tappijyrsimiä Työstöradan liike seuraavilla Mill ja Router radoilla on nyt optimoitu sekä pyöristettypäisille että suorille tappijyrsimille. Kun työkaluksi valitaan pyöristettypäinen työkalu, radan liike muuttuu vastaavasti niin, ettei työstettyyn pintaan jää epätoivottuja jälkiä. 2D suurnopeus: Dynaaminen ydin, Dynaaminen alue, Dynaaminen jälkityöstö Pinnan suurnopeus: Optiydin, Optialue Mastercam X6 uudet piirteet - Sivu 13

15 Jäähdytyksen kuvakkeet Operaatioiden hallinnassa Näiden uusien kuvakkeiden avulla näet nopeasti, onko kullakin työstöradalla jäähdytys päällä vai ei. Kuvakkeita käytetään vain jyrsintäradoilla ja sorvausradoilla. Kuvakkeita klikkaamalla avatuu työstöradan parametrien sivu, johon muutosten tekeminen on helppoa. Mastercam X6 uudet piirteet - Sivu 14

16 Mill/Router työkalujen uuden piirteet Uusi työkalun esikatselun zoomaus toiminto Uudella Työkalun määrittelyn Zoomaa painikkeella voidaan suurentaa pienten työkalujen yksityiskohdat. Klikkaamalla painiketta uudelleen palataan takaisin ikkunaan sovitettuun näkymään. Uudella esikatselutoiminnolla on helpompi nähdä työkalun leikkaava osa ja ehkäistä virheiden syntymistä. Kuva 1 Työkalun määrittelyn valintaikkunan esikatselussa pitkä tappijyrsin, jossa on pieni pyöristys. Kuva 2 Työkalun määrittelyn valintaikkunan esikatselussa zoomattuna pitkä tappijyrsin, jossa on pieni pyöristys. Mastercam X6 uudet piirteet - Sivu 15

17 Uusi kartiomainen kuulapääjyrsimen varren osa Kuulapääjyrsimiä käytetään usein operaatioissa, joissa kappaletta työstetään alapuolelta. Yleensä tällaisissa tilanteessa työkalun varsi on käytön helpottamiseksi kartiomainen. Oman työkalun luomisen tai työkalun lyhytvartiseksi kartiomaisella pitimella määrittämisen sijaan voidaan nyt määrittää kartiomaisuus Työkalun määrittely valintaikkunassa. Pitimen tuki lisätty TOOLDB tiedostoon Mastercam X6:ssa voidaan nyt lukea työkalun pitimet TOOLDB (työkalujen tietokanta) tiedostosta. HOLDERS tiedostomuotoa tuetaan yhteensopivuuden vuoksi. Tallenna kirjastoon toimintoa työstöradan parametrien Pidin välilehdellä voidaan käyttää kääntämään HOLDERS tiedosto TOOLDB tiedostoksi. Voit myös tallentaa yksittäisiä pitimiä jo olemassaolevaan TOOLDB tiedostoon. Sen lisäksi että yksittäisiä pitimiä voidaan lisätä kirjastoon, yksi suurimmmistä hyödyistä toiminnossa on se, että kun uusiin TOOLDB tiedostoihin tallentuvat pidinten tiedot, niitä voidaan käyttää uuden kirjaston kautta tarvitsematta odottaa uutta ohjelmaversiota. Huomautus: Yksittäisen pitimen tallentaminen olemassaolevaan kirjastoon on tuettu vain silloin, kun käytetään uutta TOOLDB tiedostoa. Mastercam X6 uudet piirteet - Sivu 16

18 Uudet Mill/Router 2D piirteet Uusi 2D suurnopeustyöstön alueketjutus Uudella Mastercam X6:n alueketjutuksen toiminnolla lisätään mahdollisuuksia 2Dsuurnopeusradoilla määritellä työstettäväksi tarkoitettuja alueita ja alueita, joita ei haluta työstää. Kun olet valinnut alkuperäisen ketjun, Ketjutusvalinnat valintaikkunassa voidaan määritellä työstettäviä alueita. Johtokäyrillä 2D suurnopeustyöstöradan kompensointi Työkalun kompensoinnin valinnat ovat nyt käytettävissä 2D suurnopeusratojen johtokäyrillä radoilla. Kompensointisuuntina ovat vasen, oikea, sisäpuoli ja ulkopuoli. Kärjen kompensointia ja työvaraa seinämillä tuetaan myös. Mastercam X6 uudet piirteet - Sivu 17

19 2D suurnopeusratojen dynaamisten ratojen uudet piirteet. Dynaamisia 2D suurnopeusratoja (ydin, alue, jälkityöstö ja profiili) on uudistettu seuraavalla tavalla Mastercam X6:ssa: Muuttuva työstöradan säde Dynaamisilla 2D suurnopeusradoilla käytetään tällä hetkellä työstöradan säteen kiinteää arvoa sekä kaaren liikkeissä että terävien nurkkien juohevoittamisessa. Aika ajoin työkalu ei sovi kapeisiin kanaviin tai saarekkeiden väliin työstöradan säteen koon vuoksi. Sen sijaan, että käytettäisiin pienempää työstöradan säteen arvoa, jolloin alueet voidaan ajaa, mutta samalla rajoitetaan kaaren liikkeiden tehokkuutta, nyt nämä työstöradat määrittävät automaattisesti työstöradan säteen näillä alueilla. Tällöin työkalu mahtuu ahtaisiin kohtiin ja työstää terävissä nurkissa pidemmälle. Minimi työstöradan säteen arvo annetaan Työstöparametrit sivulla. Mastercam X6 uudet piirteet - Sivu 18

20 Ilman muuttuvaa sädettä Muuttuvalla säteellä Zigzag liikkeen tuki Tämän uuden piirteen avulla zigzag työstömenetelmää voidaan käyttää avoimissa lastuissa dynaamisten ratojen optimoimiseksi. Työstöradoissa käytetään työstöradan säteen arvoa jouhevaan materiaaliin tunkeutumiseen ja materiaalista irtaantumiseen työstösuuntaa vaihdettaessa. Silloin, kun työstetään suljettuja profiileja, työstöradan oletusarvona on myötäjyrsintä. Huomautus: Tämä muutos ei koske dynaamisia profiiliratoja. Myötäjyrsintä Zigzag työstömenetelmä Ulkopuolisen lähestymisen hallinta Tasauksen dynaamisessa radassa, dynaamisessa ydinradassa ja dynaamisessa profiiliradassa voidaan nyt määrittää, miltä puolelta kappaletta työkalu lähestyy. Tällä toiminnolla estetään koneen liikerajojen ylitys silloin, kun iso kappale saattaa viedä liikkeen pitkälle yhteen suuntaan. Mastercam X6 uudet piirteet - Sivu 19

21 Seuraavat kuvat havainnollistavat lähestymisen valintoja: Mastercam X6 uudet piirteet - Sivu 20

22 2D profiilin juohevoitus Mastercam X6:ssa 2D profiiliradassa käytetään nyt terävissä nurkissa juohevaa liikettä. Terävien nurkkien poistaminen vähentää työkalun kulumista ja tehostaa työkalun liikettä. Sisäisen nurkan pyöristyksen arvo voidaan antaa Työstöparametrien sivulla. Nurkan juohevoitus tukee myös useamman lastun käyttöä. Ilman nurkan pyöristystä Nurkan pyöristyksellä Mastercam X6 uudet piirteet - Sivu 21

23 Määritä alku/loppu kuorintaradalle ja dynaamiselle profiilille Kuorintaradoilla ja dynaamisille profiiliradoilla tuetaan viimeistelylastujen lähestymis/poistumis liikkeitä. Tällä lisätoiminnolla jatketaan tai lyhennetään viimeistelylastun lähestymis/poistumisliikettä ilman tarvetta erillisen operaation luomiseen tai geometrian muokkaamiseen. Tämä toiminto on lisäys lähestymis/poistumislaajennuksiin, joita jo tuetaan Työstöparametrien sivulla määriteltävässä kuorintaratojen rouhinnassa. Mastercam X6 uudet piirteet - Sivu 22

24 Mill/Router 3D uudet piirteet Uusi Optijälkityöstö rata Mastercamin viimeisin 3D suurnopeustyöstörata on Optijälkityöstö, joka poistaa aikaisemmista operaatioista jäljelle jäänyttä materiaalia optimoiduin rouhintaliikkein. Se on ensimmäinen Mastercamin työstörata, joka hyödyntää uutta aihiomalli toimintoa, jossa määritellään aihiosta poistettavat alueet. Lisäksi tällä työstöradalla on käytettävä työkalun rajausta. 3D suurnopeustyöstön hybridiviimeistelyn täytelastut 3D hybridisuurnopeusradat säilyttävät nyt kaikki Z tason lastut jyrkillä alueilla ja täyttävät laakeat alueet vakiokarheusmenetelmän liikkeillä. Siinä yhdistyvät vakio Z liike ja vakiokarheusliike aina tarvittaessa. X5:ssä laakeat alueet olisi työstetty 3D supistuvalla lastuamismenetelmällä (olemukseltaan vakiokarheusmenetelmä). Nyt voidaan sekä vakio Z että vakiokarheusmenetelmää käyttää samalla Z tasolla, joten koko kappale työstetään. Liikettä voidaan säädellä hybridiratojen Työstöparametrien välilehdellä. Käytä 3D lastut kohtaa säädelläksesi, kuinka työstörata toimii laakeilla alueilla. Valitse Säilytä Z lastut pitääksesi kaikki vakio Z liikkeinä työstöradassa. Valitse sitten pudotusvalikosta menetelmä, jolla ohjataan jyrkkien ja laakeiden alueiden välisiä reunakäyriä. Mastercam X6 uudet piirteet - Sivu 23

25 Suljetut offsetit: Reunakäyriä pidetään suljettuina ketjuina silloin, kun lasketaan 3D supistuvaa liikettä. Ylemmästä alempaan: Reunakäyriä pidetään suljettuina tai avoimina ketjuina, jotka supistuvat korkeimmasta Z arvosta alimpaan. Alemmasta ylempään: Reunakäyriä pidetään suljettuina tai avoimina ketjuina, jotka supistuvat alimmasta Z arvosta korkeimpaan. OptiRouhinnan työstörata jaettu OptiYdin ja OptiAlue ratoihin Tämän hetkisessä OptiRouhinnan työstöradassa käytetään valintaruutua säätämään sitä, käytetäänkö alueen taskutyöstöä tai ydinmenetelmää ulkopuolisella lähestymisellä. X6:ssa OptiRouhinta on jaettu kahteen erikoistuneeseen työstörataan alueille ja ytimille OptiAlue ja OptiYdin. Molemmat työstöradat sijaitsevat Pinnan suurnopeusradoissa. Mastercam X6 uudet piirteet - Sivu 24

26 Moniakseliset uudet piirteet Blade Expert lisäohjelma Monilapaisia kappaleita käytetään monilla aloilla kuten esimerkiksi laivateollisuudessa, ilmailuteollisuudessa, energiateollisuudessa ja autoteollisuudessa. Tällaisten hankalien muotojen työstäminen edellyttää tavallisesti erityistä viisiakselista konekantaa, mutta Mastercamin uusi Blade Expert ohjelma on erityisesti suunniteltu generoimaan tarvittavat työstöradat monille erilaisille monilapaisille konfugiraatioille. Blade Expert on suunniteltu luomaan työstöradat seuraaville monilapaisten kappaleiden työvaiheille: Rouhinta siipien välistä: Siipien esiviimeistely Siipien viimeistely Navan viimeistely Monilapaisilla kappaleilla on yleensä kaksi merkittävää avainaluetta: 1. Navan pinta kiertynyt pohja, josssa lavat ovat kiinni. 2. Lavan pinta yleensä vapaamuotoisia pintoja, joissa on kaksi käyrää muotoa. 3. Lavan etureuna siirrettävää ainesta imevä puoli. Siipipyörille ja roottoreille se on yleensä pyöristetty. Etureuna on yleensä lähinnä navan keskiötä. 4. Lavan jättöreuna poistopuoli. Siipipyörissä tämä puoli ei ole pyöristetty. Jättöreuna on tavallisesti lähinnä navan kehää. 5. Pyöristykset lavan osia. Niillä taataan lavan ja keskiön välisen liitosreunan pyöreys. Pyöristykset voivat olla säteiltään kiinteitä tai muuttuvia. Mastercam X6 uudet piirteet - Sivu 25

27 6. Jakolapa siipipyörissä. Se pn lyhyempi, mutta muuten samanlainen päälapojen kanssa ja sijaitsee päälapojen välisessä solassa. Etureuna voi olla vaakasuora (kuten kuvassa yllä) tai kallistettu. 7. Päätypinta lapojen ja jakolapojen yläpinta. Se on tavallisesti aihion sorvauspinta, mutta se voi olla myös vapaamuotoinen pinta. Huomautus: Blade Expert on Mastercamin lisäohjelma, jonka voi ostaa erikseen. Hankintaa varten on käytössä oltava Mill Level 3 tai Router Pro lisenssit, sen sijaan omaa Moniakseliset lisäohjelmaa ei tarvita. 5 akselisen aihiomallin työstöradan trimmaus Jokaisessa Perinteinen ryhmän moniakseliradassa voidaan työstörata trimmata uuten aihiomalliin. Aihioon trimmaaminen vähentää aikaa, jolloin työkalu ei työstä materiaalia. Lathe uudet piirteet Uudistetut katkaisu/siirto operaatiot Mastercam X6 Lathessa on katkaisun ja siirron operaatioita uudistettu. Toiminto avatuu valitsemalla Työstöradat, Aihionhallinta, Siirto/Syöttö/Katkaisu. Huomautus: Toimintoa varten on postprosessorin oltava päivitettynä. Ole hyvä ja ota yhteyttä Mastercam edustajaasi. Mastercam X6 uudet piirteet - Sivu 26

28 Tätä valintaikkunaan käytetään geometrian luontiin, pääkaralta apukaralle siirrettävän kappaleen siirto operaation luontiin ja/tai tangon syöttöoperaation luontiin ennen katkaisua. Voit valita, luotko vain geometrian ilman mitään operaatioita, tai voit luoda geometrian ja seuraavan tyyppiset operaatiot: Siirto, Syöttö, Katkaisu Siirto, Katkaisu Siirto Tangon syöttö Toiminnon käyttö edellyttää seuraavaa: Punaisen lisäysnuolen on oltava Lathen koneryhmässä. Koneryhmässä on aihion oltava määriteltynä kiinteään karaan tai molempiin karoihin, joissa molemmissa on oltava leuat määriteltyinä. Jos molemmat karat voivat liikkua Z suunnassa, karan, joka ei pitele aihiota oletetaan olevan siirtokaran. Jos molemmat karat pitelevät aihiota, tällöin oikean karan oletetaan olevan siirtokaran. Katkaisuoperaation on sijaittava sillä hetkellä aktiivisessa operaatiokirjastossa. Lisää yksityiskohtia tästä toiminnosta saat klikkaamalla Mastercamin ohje painiketta valintaikkunan alaosassa. Mastercam X6 uudet piirteet - Sivu 27

29 Muuttuva syvyys rouhinnassa Tällä uudella rouhinnan parametrilla voidaan pistettä, jossa teräpala kohtaa työstettävän pinnan muuttaa teräpalan lohkeamisen estämiseksi ja palan keston pidentämiseksi. Syvyys voi vaihdella maksimissaan 25% syvyyslastun syvyydestä. Positiivinen arvo nostaa lastua ja negatiivinen arvo laskee lastua. Lastut vaihtelevat kulmassa etenevän ja suoraan etenevän välillä. Jos lastun pituus on vähemmän kuin kolme kertaa lastun syvyys, työstetään suoraan. Tasaisilla alueilla työstetään suoraan. Sekä yhteen suuntaan että zigzag liikettä tuetaan, samoin sisäpuolista sorvausta, ulkopuolista sorvausta, otsan ja kappaleen taka osan työstöä sekä kulmassa työstöä. Mastercam X6 uudet piirteet - Sivu 28

30 Viimeistelyn sorvausradat työstöjärjestys Lathen viimeistelyradat on nyt optimoitu tunnistamaan ja viimeistelemään profiilin ylöspäin työstettävät alueet (tasaiset alueet) ja alaspäin työstettävät alueet (seinämät) käyttämällä yksittäistä ketjua. Huomautus: Tässä liikkeessä käytetään seuraavia käsitteitä: Seinämät: tähän sisältyvät termit jyrkät alueet, alaspäin työstö ja otsapinnat. Seinämät työstetään pystysuoraan tai alaspäin. Tasaiset alueet: tähän sisältyvät termit laakea, ei alaspäin työstö ja halkaisijat. Tasaiset alueet työstetään vaakasuorasti tai ylöspäin. Kulman muutos: poikkeama seinämän kulmasta ennen kuin geometrian katsotaan vaihtuvan seinämästä otsaksi. 90 asteen muutos kulmassa merkitsee sitä, että geometrian kaikkia alueita pidetään seinäminä. Kun työstettäessä ulkopuolista halkaisijaa muutos on 10 astetta, katsotaan geometria kulmien 80 ja 100 astetta välillä ja kulmien 260 ja 280 astetta välillä seinämiksi. Se, mitä pidetään seinämänä tai tasaisena alueena, riippuu annetun kulman muutoksen arvosta ja viimeistelyn suunnasta. Alaspäin työstöparametrien valintaikkunasta voidaan valita seuraavat työstömenetelmät: Seinämät: Työstä alaspäin vain seinämät. Tasaiset alueet: Työstä tasaiset alueet vain ketjutuksen suuntaan. Seinämät sitten tasaiset: Työstä kaikki seinämät (seinämien menetelmä), jonka jälkeen kaikki tasaiset (tasaisten alueiden menetelmä). Tasaiset sitten seinämät: Työstä kaikki tasaiset, sen jälkeen kaikki seinämät. Mastercam X6 uudet piirteet - Sivu 29

31 Rouhinnan ja viimeistelyn työkiertojen uudet piirteet Mastercam X6 Lathessa on rouhinnan ja viimeistelyn työkiertoradoilla useita uudistuksia: Turvavälivalintoja lisätty työkierron rouhintaparametreihin jatkamaan geometrian profiilia työkalun turvaväliä varten. Lähestyminen/poistuminen valintaikkunaan on lisätty parametreja, joilla voidaan lyhentää profiilin alkua ja loppua. Tästä mahdollisuudesta on hyötyä erityisesti silloin, kun työstetään ulkopuolista halkaisijaa kohti leukoja. Geometrian profiilin ketjua lyhentämällä voidaan ehkäistä työkalua törmäämästä leukoihin. Sorvauksen viimeistelykierrossa käytetään nyt rouhintakierron työkalun kompensointiarvoja. Rouhintakierron työkalukompensoinnit arvot näkyvät viimeistelyn valintaikkunassa, mutta niitä ei voi muokata. Tuki työkiertotyypeille I ja II. Nostoväli lisätty työkiertoviimeistelyyn. Viimeistelytyökierron alkupiste nostetaan kappaleen yläpuolelle nostovälin verran. Viimeistelytyökierron lopussa työkalu nousee ylös ja poispäin kappaleesta liikkeessään alkupisteeseen. Mastercam X6 uudet piirteet - Sivu 30

32 Otsapinnan ja pistosorvauksen työstöradat valinnainen viimeistelyn karanopeus/syöttönopeus Otsapinnan työstöradoilla Mastercam X6 Lathessa on nyt lisäparametri viimeistelylastujen pyörimisnopeuden ja syöttönopeuden säätämiseksi. Tämä toiminto on lisätty myös pistosorvauksen työkiertoratoihin. Mastercam X6 uudet piirteet - Sivu 31

33 Otsapinnan nurkan työstö Uudella Nurkka painikkeella otsapinnan parametrien välilehdellä voidaan lisätä viiste tai pyöristys kappaleen reunaan. Nurkan työstö kohdistuu vain otsan etummaiseen nurkkaan (ensimmäiseen nurkkaan liikuttaessa pitkin työstörataa). Mastercam X6 uudet piirteet - Sivu 32

34 Pistosorvauksen uudet piirteet Pistosorvauksen työstöradoilla voidaan nyt säätää ensimmäisen upotuspiston porautumisja poistumisnopeutta. Mastercam X6 uudet piirteet - Sivu 33

35 Pistosorvauksen viimeistelyn työstöradat tukevat kappaleen takaleikkuisten kohtien työstöä ja negatiivista työvaran arvoa. Viimeistelyratojen työkalun tarkastus Viimeistelyradoilla voidaan käyttää työkalun tarkastusta. Tätä toimintoa on aikaisemmin voinut käyttää rouhinnan ja pistosorvauksen radoilla. Voit antaa pisteet joissa työstökone voidaan ohjelmoida pysähtymään operaatioiden aikana, minkä jälkeen työkalu voidaan tarkastaa. Voit määritellä ehdot, jolloin työkalu tarkastetaan, kuten esimerkiksi: Määrätyn lastulukumäärän jälkeen Määrätyn työstöpituuden jälkeen Määrätyn työstön keston jälkeen Lisävalinnoilla voidaan määritellä, tarkastetaanko työkalu lastujen välillä tai lähellä lastun alkua tai loppua. Voit myös käyttää referenssipisteitä irrottaaksesi työkalun lasturadasta ja siirtää työkalun valittuun pisteeseen tai kotiasemaan työkalun tarkastusta varten. Mastercam X6 uudet piirteet - Sivu 34

36 Rouhinnan jäännösaihio Tämä uusi rouhintaratojen valinta minimoi liikkeitä ilmassa tunnistamlla jäännösaihion. Valittuasi toiminnon klikkaa Aihion säätö valitaksesi työstöalueen. Mastercam X6 uudet piirteet - Sivu 35

37 C akselin otsapinnan profiili ja otsapinnan poraus tukevat tason kiertoa C akselin otsapinnan profiilirata ja otsapinnan porausrata tukevat nyt tason kiertoa Y akselin liikkuessa. Mastercam X6 uudet piirteet - Sivu 36

38 Wire uudet piirteet Uudistettu automaattisesti synkronoidut profiilit Tätä toimintoa on uudistettu Mastercam X6 Wiressä valituista solideista ja pinnoista luotujen sahausprofiilien parempaa synkronointia varten. Toimintoa käytetään valitsemalla Luo, Automaattisesti synkronoidut profiilit. Mastercam X6 uudet piirteet - Sivu 37
