2 Lisätietoja Vain muutamalla klikkauksella Tehokas mallintaminen NC Software, Inc. kantaa vastuunsa ympäristöystävällisyyden kehittämisessä. Näin tuetaan sosiaalisesti ja ekologisesti kestävää kehitystä Tällä Mastercamin ominaisuuksia tiivistetysti esittelevällä lehtisellä säästetään paperia. Kattavammat tiedot on saatavina mm. kotisivuilla olevista videoista. Mastercamin tehokas CAD-mallinnusydin tekee työstä helpompaa kuin koskaan. Jokainen luomasi geometria elää antaen sinun nopeasti muokata sitä, kunnes se on juuri sellainen kuin haluat. Mallinnukseen kuuluu mm. seuraavaa: Vaivaton 2D- ja 3D-geometrian luonti sekä pintamallinnus. Routerilla voidaan luoda nopeasti ovien, portaiden jne geometraia ja radat. Puuliitosten välykset voidaan ottaa huomioon. Assosiatiivinen mitoitus päivittyy sitä mukaa, kun mallia muutetaan. CAD-mallin muokkamiseen laaja työkaluvalikoima. Pisteverkon avulla mallintaminen on tarkkaa ja nopeaa. Muokattava AutoCursor tartunta. Alkioden, niiden etäisyyksien ja kulmien analysointi. Lisäämällä tuotekuvaus helpotetaan mallien hallintaa. Sisäänrakennetut tiedostokääntäjät takaavat yhteensopivuuden eri järjestelmien kanssa: IGES, Parasolid, SAT (ACIS-tilavuusmallit), AutoCAD (DXF, DWG ja Inventor TM -tiedostot), SolidWorks, (mukaan lukien solidin historiapuu) Solid Edge, STEP, EPS CADL ja STL. Myös Siemens NX, Catia, Pro-E ja muita suorakääntäjiä on saatavina. Mastercamin tiedostojen seuranta ja muutosten tunnistus helpottavat CAD-malleihin mahdollisesti tulleiden muutosten havaitsemista. Mastercamissa on tehokkaat välineet rautalanka- ja pintamallinnukseen. Automaattiset työstöradat Mastercamin autoomaattiset työstöradat hyödyntävät eri kaapistojen suunnittelusovelluksia, joiden luomiin malleihin luodaan työstöradat automaattisesti. Sovellus tutkii mallin eri tasot ja luo niille kullekin oman tyyppiset radat. Tämä sopii varsinkin, kun projektit sisältävät suuren määrän erilaisia komponentteja. Käyttämällä hieman aikaa määrittelyyn, säästetään paljon aikaa antamalla automattisten ratojen huolehtia ratojen luonnista.

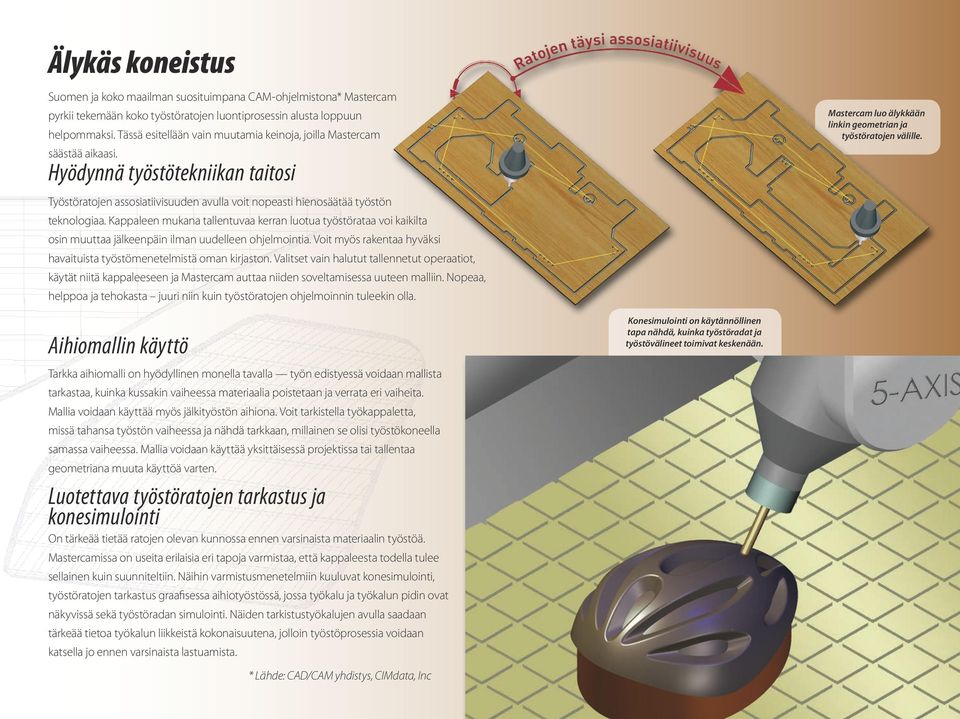

3 Älykäs koneistus Suomen ja koko maailman suosituimpana CAM-ohjelmistona* Mastercam pyrkii tekemään koko työstöratojen luontiprosessin alusta loppuun helpommaksi. Tässä esitellään vain muutamia keinoja, joilla Mastercam säästää aikaasi. Hyödynnä työstötekniikan taitosi Työstöratojen assosiatiivisuuden avulla voit nopeasti hienosäätää työstön teknologiaa. Kappaleen mukana tallentuvaa kerran luotua työstörataa voi kaikilta osin muuttaa jälkeenpäin ilman uudelleen ohjelmointia. Voit myös rakentaa hyväksi havaituista työstömenetelmistä oman kirjaston. Valitset vain halutut tallennetut operaatiot, käytät niitä kappaleeseen ja Mastercam auttaa niiden soveltamisessa uuteen malliin. Nopeaa, helppoa ja tehokasta juuri niin kuin työstöratojen ohjelmoinnin tuleekin olla. Mastercam luo älykkään linkin geometrian ja työstöratojen välille. Aihiomallin käyttö Tarkka aihiomalli on hyödyllinen monella tavalla työn edistyessä voidaan mallista tarkastaa, kuinka kussakin vaiheessa materiaalia poistetaan ja verrata eri vaiheita. Mallia voidaan käyttää myös jälkityöstön aihiona. Voit tarkistella työkappaletta, missä tahansa työstön vaiheessa ja nähdä tarkkaan, millainen se olisi työstökoneella samassa vaiheessa. Mallia voidaan käyttää yksittäisessä projektissa tai tallentaa geometriana muuta käyttöä varten. Luotettava työstöratojen tarkastus ja konesimulointi On tärkeää tietää ratojen olevan kunnossa ennen varsinaista materiaalin työstöä. Mastercamissa on useita erilaisia eri tapoja varmistaa, että kappaleesta todella tulee sellainen kuin suunniteltiin. Näihin varmistusmenetelmiin kuuluvat konesimulointi, työstöratojen tarkastus graafisessa aihiotyöstössä, jossa työkalu ja työkalun pidin ovat näkyvissä sekä työstöradan simulointi. Näiden tarkistustyökalujen avulla saadaan tärkeää tietoa työkalun liikkeistä kokonaisuutena, jolloin työstöprosessia voidaan katsella jo ennen varsinaista lastuamista. * Lähde: CAD/CAM yhdistys, CIMdata, Inc Konesimulointi on käytännöllinen tapa nähdä, kuinka työstöradat ja työstövälineet toimivat keskenään.

4 Lisätietoja Mastercam Router on hieno työkalu sekä sarjatuotantoon että yksittäiskappaleille. Mastercam on varsin erinomainen ohjelma meidän kaltaisille yrityksille. Livio Passalent, President Crescent Cabinet Company Ltd. Hamilton, Ontario, Canada 2D-työstöradat Profiilit, taskun työstö ja poraus 2D-työstöradat vaihtelevat varsin yksinkertaisista radoista hyvin kompleksisiin ratoihin. Mastercamissa on kaikki työkalut, joita tarvitset tehdäksesi enemmän lyhyemmässä ajassa. Tässä muutamia keskeisiä piirteitä: Dynaaminen jyrsintä luo työstöradan, jossa pyritään tasaiseen työkalun kuormitukseen ja jonka avulla voidaan hyödyntää työkalun koko lastuavaa pituutta. Samalla päästään lyhyempään työstöaikaan. Piirrepohjainen työstö luo automaattisesti työstöradat soldin taskuille, profiileille ja porauksille. Porausradoissa voidaan käyttää reikien tyyppiluettelotiedostoa ja piirrepohjaisessa työstössä uutta irtopalan työstö -toimintoa. 2D-suurnopeusradat saadaanjuohevat liikkeet ja pidennetään työkalun kestoikää ja vältetään käsityöviimeistelyn tarve. Standardeihin taskutyöstön tyyppeihin kuuluvat zigzag, yhteen suuntaan, aito spiraali, vakiolimityspiraali, muodonmuutosspiraali ja avoin tasku. Profiilin ja taskun jälkityöstöradoissa käytetään pienempiä työkaluja automaattiseen, aikaisemmista operaatioista jääneen materiaalin poistoon. Alueketjutuksella 2D-suurnopeustyöstöalueet määritellään nopeasti ja helposti. Klikkaa ja siirrä työstön aloituspiste mihin tahansa mallin kohtaan. Nopea ja tehokas monikaraporaus. Mastercamin kaiverrusradoilla saadaan aikaan CNC-koneella käsityön kaltainen tulos. Lisätietoja Nopea ja helppokäyttöinen profiilintyöstö ja poraus. Mastercamin piirrepohjaisten ratojen automatisoitu ohjelmonti helpottaa merkittävästi solidien työstöä. Kulmaporien ja lisäyksiköiden tuki. Optimoidut porausradat, mukana monikaraporaus.

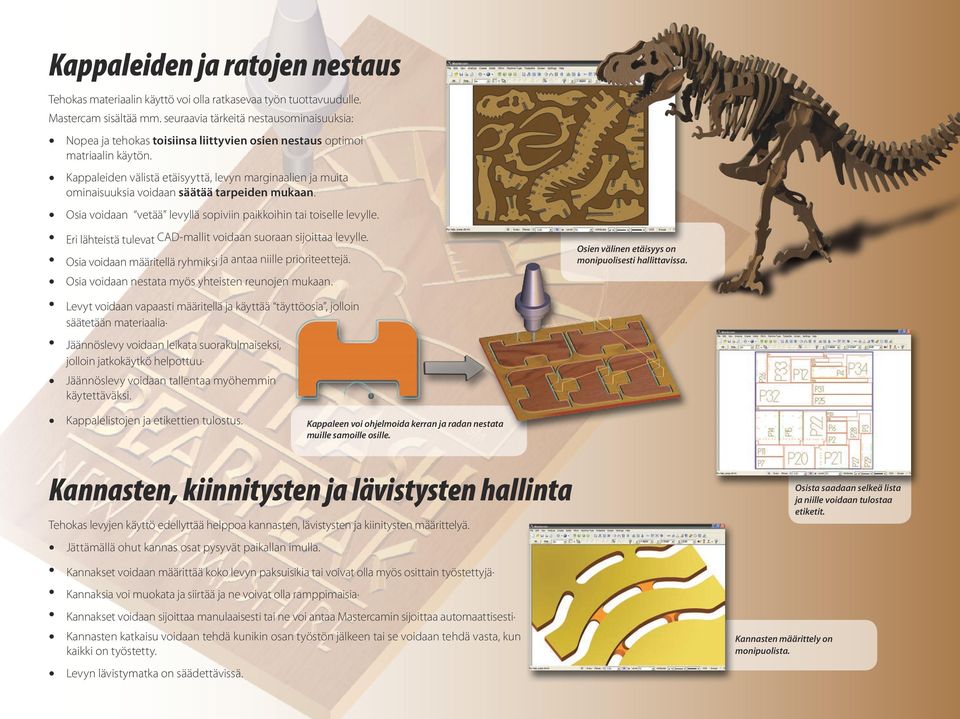

5 Kappaleiden ja ratojen nestaus Tehokas materiaalin käyttö voi olla ratkasevaa työn tuottavuudulle. Mastercam sisältää mm. seuraavia tärkeitä nestausominaisuuksia: Nopea ja tehokas toisiinsa liittyvien osien nestaus optimoi matriaalin käytön. Kappaleiden välistä etäisyyttä, levyn marginaalien ja muita ominaisuuksia voidaan säätää tarpeiden mukaan. Osia voidaan vetää levyllä sopiviin paikkoihin tai toiselle levylle. Eri lähteistä tulevat CAD-mallit voidaan suoraan sijoittaa levylle. Osia voidaan määritellä ryhmiksi ja antaa niille prioriteettejä. Osia voidaan nestata myös yhteisten reunojen mukaan. Levyt voidaan vapaasti määritellä ja käyttää täyttöosia, jolloin säätetään materiaalia. Jäännöslevy voidaan leikata suorakulmaiseksi, jolloin jatkokäytkö helpottuu. Jäännöslevy voidaan tallentaa myöhemmin käytettäväksi. Kappalelistojen ja etikettien tulostus. Kappaleen voi ohjelmoida kerran ja radan nestata muille samoille osille. Osien välinen etäisyys on monipuolisesti hallittavissa. Kannasten, kiinnitysten ja lävistysten hallinta Tehokas levyjen käyttö edellyttää helppoa kannasten, lävistysten ja kiinitysten määrittelyä. Jättämällä ohut kannas osat pysyvät paikallan imulla. Kannakset voidaan määrittää koko levyn paksuisikia tai voivat olla myös osittain työstettyjä. Kannaksia voi muokata ja siirtää ja ne voivat olla ramppimaisia. Kannakset voidaan sijoittaa manulaaisesti tai ne voi antaa Mastercamin sijoittaa automaattisesti. Kannasten katkaisu voidaan tehdä kunikin osan työstön jälkeen tai se voidaan tehdä vasta, kun kaikki on työstetty. Levyn lävistymatka on säädettävissä. Kannasten määrittely on monipuolista. Osista saadaan selkeä lista ja niille voidaan tulostaa etiketit.

6 Lisätietoja Me käytämme Mastercamin suurnopeusratoja, joissa yhdistyy nopea ja tarkka työstö silti työstöketta rasittamatta. Vähän aikaa sitten säästimme kolmen kappaleen työstössä 26 tuntia. Näin huonosti kannattava työ muutui hyvin kannattavaksi John Graney Surface Solutions Inc. Ipswich, MA 3D-työstoradat Rouhinta, viimeistely ja jälkityöstö Tehokkaalle NC-ohjelmoinnille on ensiarvoista tuottaa operaatioita, joissa syntyy tarkka ja pinnan laadultaan hyvä kappale. Tässä muutamia Mastercamin suosituista 3D-työstön ominaisuuksista: Ratojen luonti monipinnoille, tilavuusmalleille tai näiden yhdistelmille. Vakio-Z rouhinnan jälkityöstö tunnistaa ne alueet ja kriittiset syvänteet, jotka tulee työstää pienemmällä työkalulla. Uusi OptiRouhinta poistaa suuren määrän materiaalia nopeasti. Syviä materiaalinpoistoliikkeitä seuraa ylempänä pienemmät liikkeet, jolloin yhdellä kertaa saadaan rouhittua paljon materiaalia ja silti viimeistelyn tarve pysyy kohtuullisena. 3D-pinnanlaadun parantaminen -toiminto on lyömätön työkalu pinnnan työstön hallintaan tarjoten ensiluokkaisen viimeistelyn ja optimoidut työstöajat. 3D-projisointiradoilla saadaan johtokäyrien avulla yhtenevä, tasalaatuinen viimeistely, joka seuraa pinnan luonnollista muotoa. Vakiopinnankarheus 3D-sivuttaissiirroin on sopiva viimeistelytapa kaltevilla ja tasaisilla pinnoilla. Vuopintatyöstössä seurataan pinnan luonnollista muoto ja saavuteen näin juoheva työstö ja hyvä pinnanlaatu. Täydellinen reunapintojen tuki. Älykkäässä hybridiviimeistelyn ja jäännömateriaalin hybridityöstössä työstötapa muuttuu automaattisesti kappaleen muodon muuttuessa. Piirtoviimeistelyn avulla työkalu liikkuu pintojen liitoksia pitkin ja varmistaa vaikeasti saavutettavien kohtien hyvän pinnanalaadun. Tässä voidaan valita yksi tai useampi lastu. Automaattinen jäännösmateriaalin poisto jälkityöstö tuottaa siistin pinnan. Mastercamissa on monia menetelmiä materiaalin nopean poistoon rouhinassa. Vakiopinnakarheus tuottaa hyvän ja tasalaatuisen pinnan. Vuopintatyöstö seuraa pinnan luonnollista muotoa.

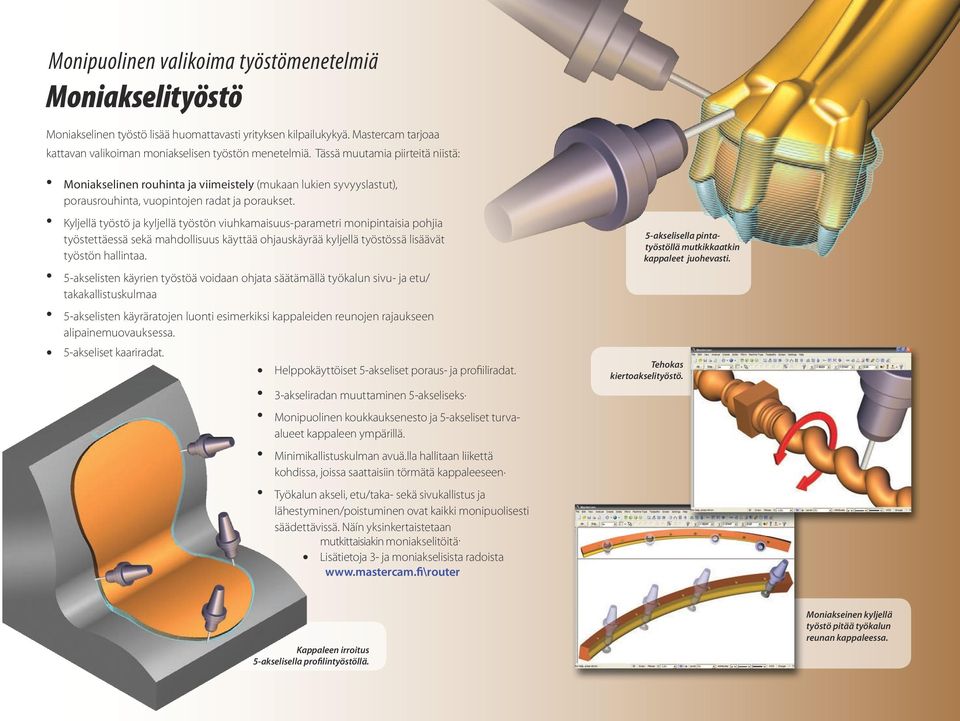

7 Monipuolinen valikoima työstömenetelmiä Moniakselityöstö Moniakselinen työstö lisää huomattavasti yrityksen kilpailukykyä. Mastercam tarjoaa kattavan valikoiman moniakselisen työstön menetelmiä. Tässä muutamia piirteitä niistä: Moniakselinen rouhinta ja viimeistely (mukaan lukien syvyyslastut), porausrouhinta, vuopintojen radat ja poraukset. Kyljellä työstö ja kyljellä työstön viuhkamaisuus-parametri monipintaisia pohjia työstettäessä sekä mahdollisuus käyttää ohjauskäyrää kyljellä työstössä lisäävät työstön hallintaa. 5-akselisten käyrien työstöä voidaan ohjata säätämällä työkalun sivu- ja etu/ takakallistuskulmaa 5-akselisten käyräratojen luonti esimerkiksi kappaleiden reunojen rajaukseen alipainemuovauksessa. 5-akseliset kaariradat. Helppokäyttöiset 5-akseliset poraus- ja profiiliradat. 3-akseliradan muuttaminen 5-akseliseks. Monipuolinen koukkauksenesto ja 5-akseliset turvaalueet kappaleen ympärillä. Minimikallistuskulman avuä.lla hallitaan liikettä kohdissa, joissa saattaisiin törmätä kappaleeseen. Työkalun akseli, etu/taka- sekä sivukallistus ja lähestyminen/poistuminen ovat kaikki monipuolisesti säädettävissä. Näín yksinkertaistetaan mutkittaisiakin moniakselitöitä. Lisätietoja 3- ja moniakselisista radoista 5-akselisella pintatyöstöllä mutkikkaatkin kappaleet juohevasti. Tehokas kiertoakselityöstö. Kappaleen irroitus 5-akselisella profilintyöstöllä. Moniakseinen kyljellä työstö pitää työkalun reunan kappaleessa.

8 Tehokkaat lisätuotteet Hyvin usein juuri jokin CAD- tai CAM-lisätuote nopeuttaa ja helpottaa työtä ja parantaa kannattavuutta ratkaisevasti. Mastercamiin on saatavana useita erilaisia lisätuotteita, kuten mm: Pistepilveä tai STL-tiedostoa käyttämällä voidaan luoda työstöradat jo olemassa olevalle kappaleelle. Erityisiä työvälineitä CAD-mallin ja työstetyn kappaleen vertailemiseksi. 5-akseliseen ohjelmointiin suunniteltuja ohjelmointityökaluja monilapaisten kappaleiden ja sylinterikansien kanavien työstöön. Täydellinen monitoimisten työstörobottien ohjelmointi. Lisätietoja Laitteistovaatimukset Prosessori: 2.5 GHz (vähintään) 32- tai 64-bittinen Intel yhteensopiva prosessori. Mastercam tunnistaa automaattisesti prosessorin ja asentaa sen mukaan joko 32- tai 64-bittisen version. Käyttöjärjestelmä: Windows XP, Windows Vista (Business tai Ultimate) tai Windows 7 (Ultimate tai Professional) ja viimeisimmät Service pack -päivitykset ja suositellut päivitykset asennettuina. Muisti: 2 GB (minimi), 3 GB vapaata tilaa kiintolevyllä (minimi). Näyttö: 256 MB OpenGL-yhteensopiva näytönohjain,näytön resoluutio (minimi). Hiiri: Windows-yhteensopiva 2- tai 3-näppäiminen hiiri (tai rullahiiri). Mastercam Router Router Entry Router Router Plus Router Pro CAD Rautalankageometrian luonti ja mitoitus elävinä TrueShape nestaus Optio IGES, DXF, SAT, Parasolid, ja EPS luku/kirjoitus AutoCAD-, SolidWorks- ja Solid Edge- tiedostojen luku omassa muodossaan CATIA-, Pro/E- ja Unigraphics (UG NX) -tiedostojen lukeminen omassa muodossaan Optio Optio Optio Elävä pintamallinnus CAD-tiedostojen muutosten tunnistaminen Tilavuusmallinnus Optio Optio Optio CAM Aihiomalli prosessissa Piirrepohjainen työstö Dynaaminen jyrsintä Täysin assosiatiiviset työstöradat Poraus 2D-profiilintyöstö Taskuntyöstön perusominaisuudet 3D-profiilintyöstö, trimmaus ja jälkityöstö Monipuolinen taskuntyöstö, myös avoimet taskut Monikaraporaus Kannakset Kulmapääporien tuki Kaiverrus Työstöratojen tarkastus kuvaruudulla Yksittäisten ja rajoitettu monipintojen rouhinta Yksittäisten ja rajoitettu monipintojen viimeistely Täysi monipintojen ja solidien rouhinta Täysi monipintojen ja solidien viimeistely Täysi monipintojen ja solidien jäännösmateriaalin työstö Täysi monipintojen ja solidien suurnopeustyöstö Täysi monipintojen ja solidien OptiRouhinta Täysi monipintojen ja solidien hybridinratojen tuki 5-akselinen poraus ja 5-akselisten käyrien työstö Optio Optio Optio Täysi 4- ja 5-akselinen työstö Optio Maahantuoja: Vattuniemenkatu 13, Helsinki puh fa info@zene.fi
