2 mastercam perusteet-sarja 2D-työstön perusteet Maaliskuu 2010 Varmista, että käytössäsi ovat viimeisimmät tiedot! Tiedot ovat saattaneet muuttua tämän oppaan painamisen jälkeen. Tämän oppaan vimeisin version on saatavana maahantuojalta. Se tulee myös Mastercamin asennuksen yhteydessä. Lueminuttiedostossa (ReadMe.htm) on kaikkein uusimmat tiedot.

3 Mastercam X4 2D-työstön perusteet Päivämäärä: Maaliskuu 2010 Copyright 2009 CNC Software, Inc. Zenex Computing Oy. Ensimmäinen painos: Marraskuu 2009 Toinen painos: Maaliskuu 2010 Ohjelmisto: Mastercam X4 KÄYTTÖEHDOT Tämän dokumentin käytöstä on määritelty Mastercam käyttöehdoissa. Mastercam käyttöehdot tulevat Mastercamin paketissa. Mastercam käyttöehdot ovat myös sivulla:

4 Sisällysluettelo Esittely... 1 Harjoituksen tavoitteet... 2 Aluksi... 3 Lisäohjeita... 5 Lisätietoja... 5 Harjoitus 1.Reikien poraaminen... 7 Tässä harjoituksessa opitaan... 7 Vaihe 1: Koneenmäärittelyn muokkaaminen...7 Vaihe 2: Koneenmäärittelyn liittäminen...10 Vaihe 3: Aihion määrittäminen...10 Vaihe 4: Neljän reiän poraaminen...14 Harjoitus 2.Kappaleen ulkopuolen rouhinta Tässä harjoituksessa opitaan Vaihe 1: Jyrsintäradan luominen...23 Vaihe 2: Työstöradan tarkastelu...33 Vaihe 3: Profiiliradan luonti...34 Harjoitus 3.Kappaleen sisäpuolen työstäminen Tässä harjoituksessa opitaan Vaihe 1: Jyrsintäradan luominen...41 Vaihe 2: Uranjyrsintäradan luonti...48 Harjoitus 4.Työstoratojen esikatselu Tässä harjoituksessa opitaan... 55

5 IV 2D-MALLINNUKSEN PERUSTEET Vaihe 1: Kaikkien työstöratojen simulointi...55 Vaihe 2: Kaikkien työstöratojen tarkastus...58 Harjoitus 5.Työstöratojen postprosessointi Tässä harjoituksessa opitaan Vaihe 1: Kaikkien työstöratojen postprosessointi...61 Postprosessoinnin yhteenveto: NC-tiedoston lähettäminen työstökoneelle Yhteenveto... 65

6 ESITTELY Tässä harjoituskirjassa käsitellään työstöratojen luontia Mastercamilla aiemmin luotuun kappaleeseen. Harjoituskirjassa opastetaan myös NC-ohjelman generoimiseen työstöratatiedosta. Mastercamissa on laaja valikoima eri tyyppisiä työstöratoja, jotka on nopeasti luotavissa erilaisille kappaleille. Työstöratoihin, kuten tässä esimerkissä jyrsintäratoihin, päästään Työstöradat-valikosta. Luotuasi työstöradan se voidaan simuloida näytöllä. Kun olet tyytyväinen luotuun rataan, se voidaan postprosessoida NCohjelmaksi työstökoneen ohjauksen tarvitsemaan muotoon. Tämän harjoituksen alussa pyydetään valitsemaan kappaleen työstöön käytettävä työstökoneen määrittely. Tässä harjoituskirjassa ei käsitellä yksityiskohtaisesti koneenja ohjauksenmäärittelyä. Mastercamin mukana tuleva dokumentaatio ja ohjetiedostot sisältävät runsaasti tietoja näistä asioista.

7 2 2D-TYÖSTÖN PERUSTEET Käytyäsi läpi harjoitukset kappaleen tulisi olla tämän kuvan näköinen: Kappaleen geometrian luominen käsitellään2d-mallinnuksen perusteet - harjoituskirjassa. Harjoituksen tavoitteet Avata kappaleen tiedosto, asettaa koneen oletustyyppi, ja määrittää aihio. Yksittäisen porausradan luonti neljälle porausreiälle (sisältäen porauspisteiden valinnan, työkalun valinnan, työkalun kärjen kompensoinnin ja työstöarvojen antamisen). Rouhinta kappaleen ulkopuolelta (sisältäen alkioiden ketjutuksen, työkalun valinnat ja koneistusarvojen asettaminen). materiaalin poisto kappaleen sisäpuolelta (sisältäen alkioiden ketjutuksen, työkalun valinnat ja koneistusarvojen asettaminen). Kaikkien työstöratojen näyttäminen. Yksittäisen työstöradan näyttäminen poistamalla väliaikaisesti käytöstä valittujen työstöratojen näyttämisen Kaikkien työstöratojen simulointi (sen radan näyttämistä, jota pitkin työkalu työstää kappaleen). Simulointiasetusten muokkaaminen halutuiksi. Kappaleen työstön tarkastus aihiosta. Kaikkien työstörataoperaatioiden postprosessointi NC-ohjelmaksi ja tämän ohjelman muokkaaminen tarvittaessa sekä sen tallentaminen.

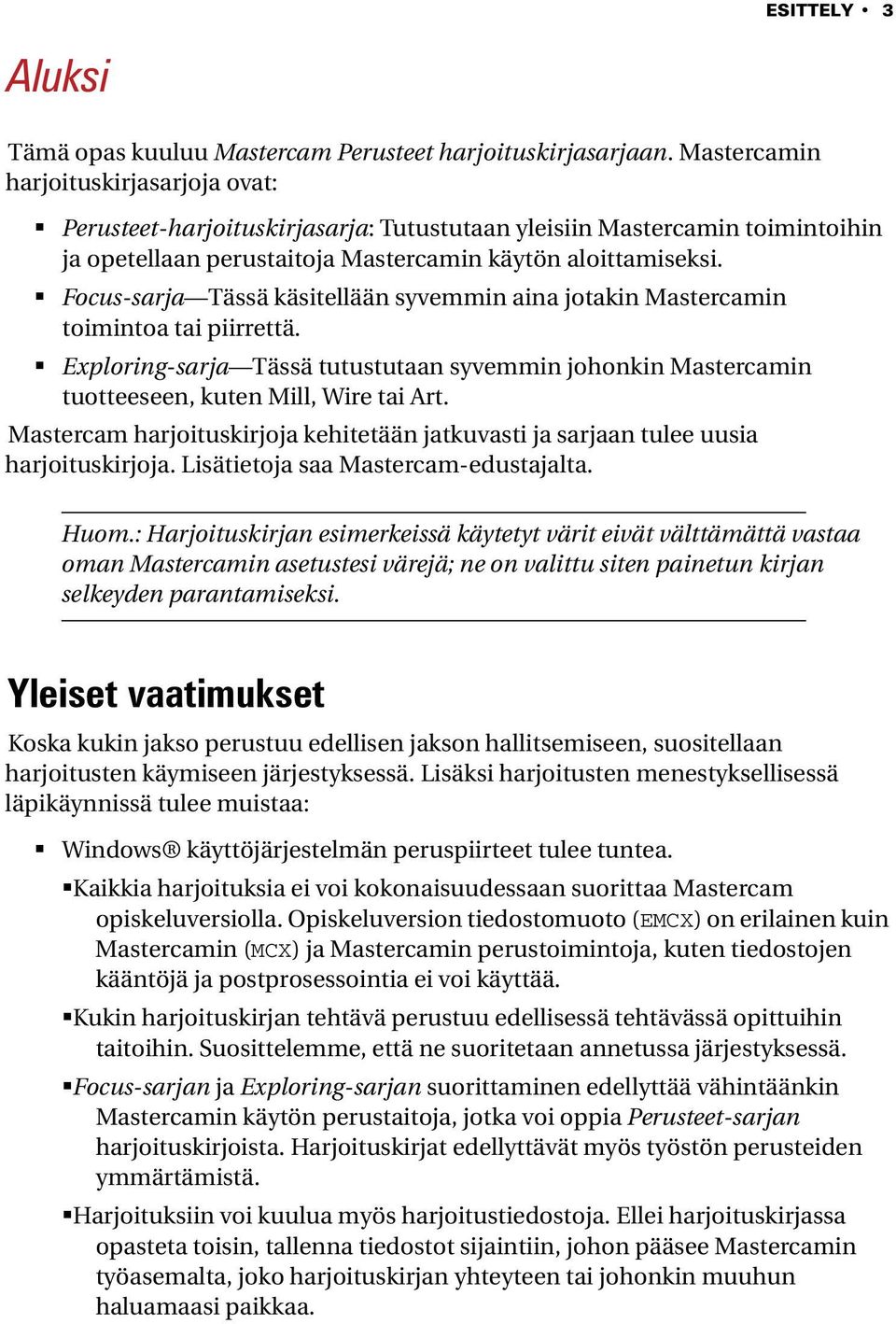

8 ESITTELY 3 Aluksi Tämä opas kuuluu Mastercam Perusteet harjoituskirjasarjaan. Mastercamin harjoituskirjasarjoja ovat: Perusteet-harjoituskirjasarja: Tutustutaan yleisiin Mastercamin toimintoihin ja opetellaan perustaitoja Mastercamin käytön aloittamiseksi. Focus-sarja Tässä käsitellään syvemmin aina jotakin Mastercamin toimintoa tai piirrettä. Exploring-sarja Tässä tutustutaan syvemmin johonkin Mastercamin tuotteeseen, kuten Mill, Wire tai Art. Mastercam harjoituskirjoja kehitetään jatkuvasti ja sarjaan tulee uusia harjoituskirjoja. Lisätietoja saa Mastercam-edustajalta. Huom.: Harjoituskirjan esimerkeissä käytetyt värit eivät välttämättä vastaa oman Mastercamin asetustesi värejä; ne on valittu siten painetun kirjan selkeyden parantamiseksi. Yleiset vaatimukset Koska kukin jakso perustuu edellisen jakson hallitsemiseen, suositellaan harjoitusten käymiseen järjestyksessä. Lisäksi harjoitusten menestyksellisessä läpikäynnissä tulee muistaa: Windows käyttöjärjestelmän peruspiirteet tulee tuntea. Kaikkia harjoituksia ei voi kokonaisuudessaan suorittaa Mastercam opiskeluversiolla. Opiskeluversion tiedostomuoto (EMCX) on erilainen kuin Mastercamin (MCX) ja Mastercamin perustoimintoja, kuten tiedostojen kääntöjä ja postprosessointia ei voi käyttää. Kukin harjoituskirjan tehtävä perustuu edellisessä tehtävässä opittuihin taitoihin. Suosittelemme, että ne suoritetaan annetussa järjestyksessä. Focus-sarjan ja Exploring-sarjan suorittaminen edellyttää vähintäänkin Mastercamin käytön perustaitoja, jotka voi oppia Perusteet-sarjan harjoituskirjoista. Harjoituskirjat edellyttävät myös työstön perusteiden ymmärtämistä. Harjoituksiin voi kuulua myös harjoitustiedostoja. Ellei harjoituskirjassa opasteta toisin, tallenna tiedostot sijaintiin, johon pääsee Mastercamin työasemalta, joko harjoituskirjan yhteyteen tai johonkin muuhun haluamaasi paikkaa.

9 4 2D-TYÖSTÖN PERUSTEET Perusteet-sarjan harjoituskirja käyttää Adobe Flash -yhteensopivaa videoformaattia. Harjoituskirjaan voi kuulua myös lisävideoita. Lisäohjeita voi kysyä Mastercam-jälleenmyyjältä. Videoiden katselua varten Adobe Flash Player tulee olla asennettuna. Flash voidaan ladata osoitteesta Mastercam X4 Design tai laajempi/uudempi versio tulee olla käytössä Mastercam perusteet -sarjan harjoituksissa. Kaikkia harjoituksia ei voi kokonaisuudessaan suorittaa Mastercam opiskeluversiolla. 2D-työstön perusteet -harjoituksiin tarvitaan vähintään Mill Entry tai Router Entry. Toisten sarjojen harjoituksiin voidaan tarvita korkeamman tason lisenssi. Mastercam tulee olla konfiguroituna millimetriasetuksille. Seuraavassa jaksossa kerrotaan, kuinka Mastercamin asetetaan käyttämään metrisiä yksiköitä. Valmistautuminen harjoituksiin Ennen harjoitusten aloittamista varmistu, että seuraavat toimenpiteet on tehty: 1 Käynnistä Mastercam haluamallasi tavalla: Kaksoisklikkaa Mastercamin ikonia työpöydällä. tai Valitse Mastercam Windowsin Käynnistä valikosta. 2 Valitse metrisen konfigurointitiedosto: a b c Valitse Asetukset, Konfigurointi. Valitse..\config\mcamxm.config <mm> Nykyinen-luettelosta. Klikkaa OK.

10 ESITTELY 5 Lisäohjeita Mastercamiin saa lisäohjeita eri tavoin: Mastercam ohje Mastercamin ohjetiedosto avautuu valitsemalla Ohje, Sisältö Mastercamin valikkoriviltä tai paina [Alt+H] näppäimistöltä. Suurimmassa osassa valintaikkunoita ja valintapalkkeja on Ohje-painike, joka avaa ohjetiedoston suoraan vastaavasta kohdasta. Online-ohje Voit myös hakea apua Mastercam-keskusteluryhmästä, joka löytyy osoitteesta Lisäksi ohjeita ja videoita löytyy osoitteista ja Mastercam jälleenmyyjä Mastercam-edustajasi pystyy auttamaan suurimmassa osassa kysymyksiä. Tekninen tuki Mastercam-edustajasi tuntee parhaiten asiasi.tarvittaessa voi myös kysyä CNC Softwaren teknisestä tuesta, mutta on suositeltavaa ottaa yhteyttä ensin maahantuojaan. Palaute dokumentaatiosta Tästä ja muusta dokumentaatiosta voi antaa palautetta maahantuojalle puhelimella tai sähköpostilla info@zenex.fi. Mastercam University CNC Software ylläpitää Mastercam University - sivustoa, laajaa oppimisympäristöä, jossa voit käyttää hyväksesi yli 180 videota hioaksesi taitojasi omaan tahtiisi. Lisätietoja Mastercam Universitysta saat jälleenmyyjältäsi, -sivustolta tai sähköpostia osoitteeseen info@mastercam.fi. Lisätietoja Mastercamin \Documentation-kansiossa on seuraavia oppaita: Mastercam X4 asennusopas Mastercam X4 järjestelmänvalvojan opas Mastercam X4 aloitusopas Mastercam X4 käyttöopas Mastercam X4 siirtymisopas Mastercam X4 pikaopas Mastercam X4 Wire aloitusopas Version 9 to X function map / Ysistä X:ään toimintokartta

11 6 2D-TYÖSTÖN PERUSTEET

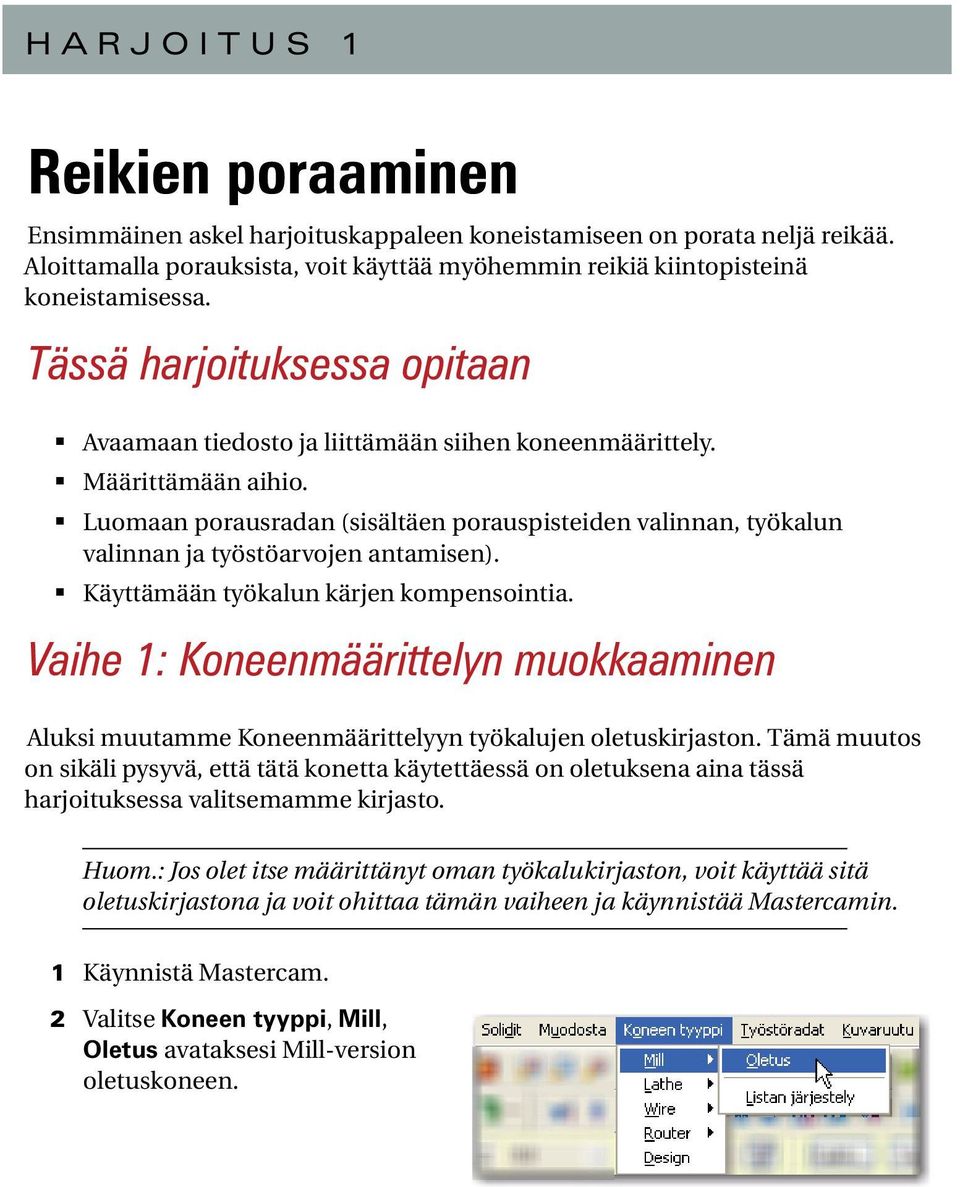

12 HARJOITUS 1 1Reikien poraaminen Ensimmäinen askel harjoituskappaleen koneistamiseen on porata neljä reikää. Aloittamalla porauksista, voit käyttää myöhemmin reikiä kiintopisteinä koneistamisessa. Tässä harjoituksessa opitaan Avaamaan tiedosto ja liittämään siihen koneenmäärittely. Määrittämään aihio. Luomaan porausradan (sisältäen porauspisteiden valinnan, työkalun valinnan ja työstöarvojen antamisen). Käyttämään työkalun kärjen kompensointia. Vaihe 1: Koneenmäärittelyn muokkaaminen Aluksi muutamme Koneenmäärittelyyn työkalujen oletuskirjaston. Tämä muutos on sikäli pysyvä, että tätä konetta käytettäessä on oletuksena aina tässä harjoituksessa valitsemamme kirjasto. Huom.: Jos olet itse määrittänyt oman työkalukirjaston, voit käyttää sitä oletuskirjastona ja voit ohittaa tämän vaiheen ja käynnistää Mastercamin. 1 Käynnistä Mastercam. 2 Valitse Koneen tyyppi, Mill, Oletus avataksesi Mill-version oletuskoneen.

13 8 2D-TYÖSTÖN PERUSTEET 3 Valitse Asetukset, Koneenmäärittely... muokataksesi koneenmäärittelyä. 4 Näyttöön ilmestyy Koneenmäärittelytiedosto - varoitus. Valitaan OK. 5 Koneenmäärittely - valintaikkuna aukeaa. Valitse yläpalkin kuvakkeista Muokkaa yleisiä koneparametreja. 6 Valitse Työkalu/materiaalikirjastot - välilehti.

14 REIKIEN PORAAMINEN 9 7 Valitse Tiedostotyypiksi > Työkalukirjasto (mm) ja Tiedostoksi > Steel - MM.TOOLS. 8 Nyt olemme määrittäneet oletus Työkalukirjaston. Valitse OK. Valitse OK myös Koneenmäärittely - valintaikkunassa. 9 Nyt Mastercam kysyy haluatko tallentaa muutoksen koneenmäärittely-tiedostoon. Valitaan Kyllä. 10 Näyttöön ilmestyy ikkuna: Korvataanko ryhmän kone tällä Yleinen jyrsinkone kohteessa C:\... Valitaan Kyllä. 11 Jatkossa kun avaat Työkalukirjaston sinulle avautuu oletuksena Steel - MM.TOOLS kirjasto.

15 10 2D-TYÖSTÖN PERUSTEET Vaihe 2: Koneenmäärittelyn liittäminen Tässä harjoituksessa avataan olemassa olevan kappaleen tiedosto, liitetään siihen koneenmäärittely ja tallennetaan se toisella nimellä. 1 Valitse Tiedosto, Avaa. 2 Avaa 2D_TYÖSTÖ_ALOITUS.MCX, joka tulee tämän harjoituksen mukana. 3 Klikkaa OK, jos ohjelma pyytää vaihtamaan metriseen konfiguraatioon. 4 Varjosta kappale painamalla [Alt +S]. 5 Valitse Koneen tyyppi, Mill, Oletus avataksesi Mill-version oletuskoneen. Koneenmäärittely valitaan Mastercamissa ennen kuin luodaan työstöratoja. Koneenmäärittelyssä kerrotaan käytettävän työstökoneen ominaisuudet ja mihin sillä kyetään. Huom.: Kun kappaleen tiedostoon on liitetty koneenmäärittely ja tiedosto on tallennettu, latautuu tämä koneenmäärittely automaattisesti tiedostoa avattaessa. 6 Valitse Tiedosto, Tallenna nimellä ja tallenna tiedosto eri nimellä kuin alkuperäinen. Näin säilytät alkuperäistä tiedoston muuttumattomana. Vaihe 3: Aihion määrittäminen Tässä harjoituksessa määritellään aihio, josta kappale työstetään. Aihiomallit auttavat visualisoimaan työstöratoja realistisemmin. Määrittämäsi aihiomalli voidaan näyttää kappaleen geometrian yhteydessä katsottaessa tiedostoa työstöratojen simuloinnissa, tai työstöratojen tarkastuksessa.

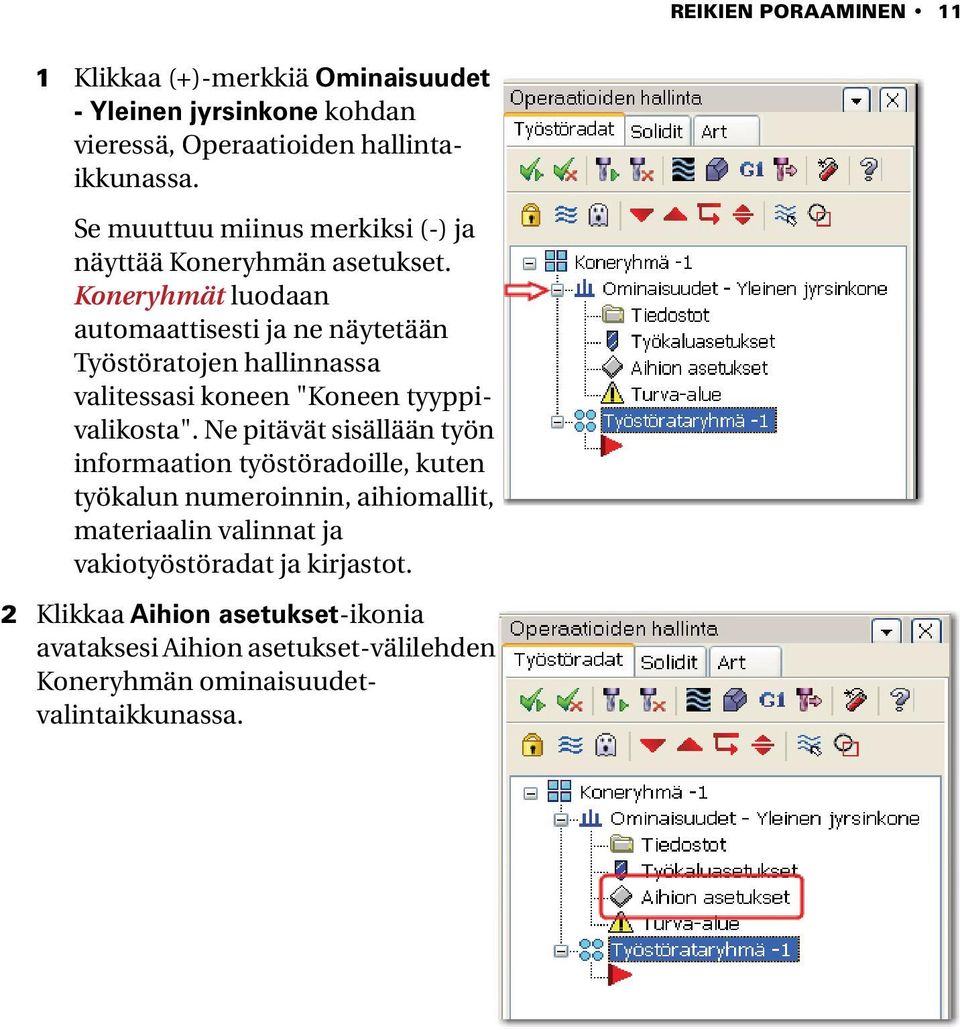

16 REIKIEN PORAAMINEN 11 1 Klikkaa (+)-merkkiä Ominaisuudet - Yleinen jyrsinkone kohdan vieressä, Operaatioiden hallintaikkunassa. Se muuttuu miinus merkiksi (-) ja näyttää Koneryhmän asetukset. Koneryhmät luodaan automaattisesti ja ne näytetään Työstöratojen hallinnassa valitessasi koneen "Koneen tyyppivalikosta". Ne pitävät sisällään työn informaation työstöradoille, kuten työkalun numeroinnin, aihiomallit, materiaalin valinnat ja vakiotyöstöradat ja kirjastot. 2 Klikkaa Aihion asetukset-ikonia avataksesi Aihion asetukset-välilehden Koneryhmän ominaisuudetvalintaikkunassa.

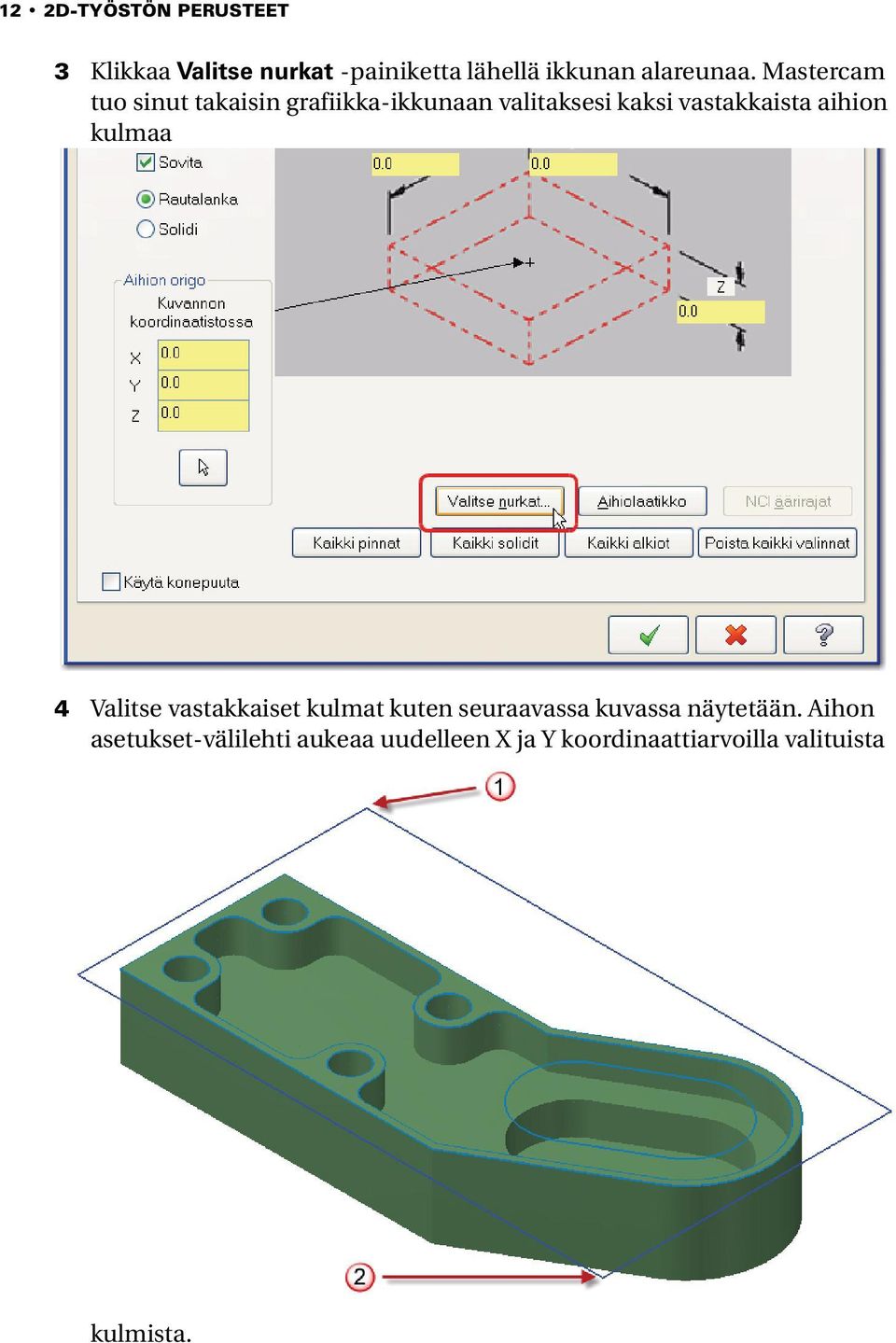

17 12 2D-TYÖSTÖN PERUSTEET 3 Klikkaa Valitse nurkat -painiketta lähellä ikkunan alareunaa. Mastercam tuo sinut takaisin grafiikka-ikkunaan valitaksesi kaksi vastakkaista aihion kulmaa 4 Valitse vastakkaiset kulmat kuten seuraavassa kuvassa näytetään. Aihon asetukset-välilehti aukeaa uudelleen X ja Y koordinaattiarvoilla valituista kulmista.

18 REIKIEN PORAAMINEN 13 5 Aseta 25 Z-koordinaatiksi aihion-diagrammissa asettaaksesi aihion syvyyden. 6 Valitse Näytetään valintaruutu nähdäksesi aihionmallin rajaukset grafiikka-ikkunassa. 7 Klikkaa OK viimeistelläksesi aihion asetukset. Aihion näkyy punaisella katkoviivalla kappaleen ympärillä

19 14 2D-TYÖSTÖN PERUSTEET Vaihe 4: Neljän reiän poraaminen Tässä osassa luodaan kaikille neljälle reiälle porausrata. Porauspisteiden valinta 1 Valitse Työstöradat, Poraus. Porauspisteiden valinta -valintaikkuna avautuu. Huom.: Ikkunaan saattaa aueta NCtiedoston nimeämis-ikkuna. Jos ohjelma kysyy, klikkaa OK käyttääksesi NC-tiedoston oletusnimeä tai kirjoita olemassa olevan tiedoston päälle ja valitse OK muokataksesi oletusnimeä. 2 Klikkaa hiiren oikealla näppäimellä grafiikka-alueella ja valitse Päältä. Näin ketjun valitseminen on helpompaa.

20 REIKIEN PORAAMINEN 15 3 Klikkaa kunkin neljän reiän keskiöpistettä. Valitse ne myötäpäivään ylhäältä vasemmalta alas vasemmalle kuvassa näkyvässä järjestyksessä. VIHJE: Kun kursori lähestyy joka reiäin keskipistettä, Mastercam näyttää visuaalisella vihjeikonilla, joka osoittaa keskipistettä. 4 Klikkaa OK. 2D Työstöradat - Poraus/Ympyrät-valintaikkuna aukeaa. Työstöratojen valintaikkunoihin tutustuminen Monet Mastercamin työstöradat, kuten Poraus, käyttää "puu-tyylistä" käyttöliittymää, missä on kolme erillistä aluetta: Puunäkymä - Näyttää listan kaikista valittavista sivuista eli välilehdistä. Epäaktiiviset sivut on merkittynä punaisella kieltomerkillä. Editoidut asetuslehdet merkataan vihreällä merkillä. Joissakin sivuissa on plus tai miinusmerkki, joka kertoo siitä, että sivulla on alisivuja, jotka voidaan laajentaa näkyviin tai piilottaa. Sivun näkymä - Muuttuu jokaisen "puunäkymän" valintojen mukaan.

21 16 2D-TYÖSTÖN PERUSTEET Pikanäyttöasetukset - Tässä kohdin näytetään yhteenveto työstöradan eri sivuilla tehdyistä avainvalinnoista. Tiedot päivittyvät automaattisesti, kun sivuja muutetaan ja ne näkyvät aina. Välilehtien puunalue Sivun alue Pikaasetusten alue 1 Kllikkaa Kaarijyrsintä työstöratatyypin ikonia. Tämä muuttaa työstöradan kaarijyrsintäradaksi sekä muuttaa listattuja sivuja välilehtien puun alueella. Huomaa, että työstöradan tyyppilehdellä puun alueelle on tullut näkyviin vihreä ruksi, joka osoittaa, että olet muuttanut kyseistä asetuslehteä. 2 Klikkaa Pora työstöratatyypin ikonia vaihtaaksesi takaisin porausratoihin.

22 REIKIEN PORAAMINEN 17 3 Klikkaa Työstöparametrit sivua puunäkymästä. Sivun alue muuttuu näyttämään työstöradan työstöparametreja. Porausparametrien asettaminen 1 Klikkaa Työkalu lehteä valiteksasi porausradassa käytetyn työkalun. 2 Klikkaa Valitse kirjastosta painiketta valitaksesi työkalun yhdestä Mastercamin työkalukirjastoista. Työkalujen hallinnan valintaikkuna avautuu.

23 18 2D-TYÖSTÖN PERUSTEET 3 Valitaan 10mm halkaisijaltaan oleva poranterä työkaluluettelosta. Huom.: Varmistu, että Steel - MM.TOOLS on valittuna. Mikäli ei ole, klikkaa pudotusvalikon nuolta ja valitse se työkalukirjastojen listasta. 4 Klikkaa OK palataksesi Työkalun-asetuslehdelle 5 Klikkaa Työstöparametrit lehteä puunäkymästä.

24 REIKIEN PORAAMINEN 19 6 Anna Syvyys kenttään. 7 Klikkaa Kärjen kompensaatio sivua puunäkymästä. Huomaat, että tämä lehti on vakiona poissa käytöstä. 8 Valitse Kärjen kompensaatio valintaruutu ottaaksesi toiminno käyttöön ja syötä 5.0 Lävistysmatkaksi.

25 20 2D-TYÖSTÖN PERUSTEET VIHJE: Kärjen kompensoinnilla ilmoitetaan, kuinka pitkälle lopullista syvyyttä syvemmälle porataan aihion läpi. Anna tähän positiivinen arvo. Annettaessa negatiivinen arvo työkalu nostetaan takaisin ennen kuin haluttu syvyys on saavutettu. 9 Klikkaa OK neljän reiän porausradan luomiseksi. 10 Klikkaa grafiikka-alueella hiiren oikealla painikkeella ja valitse Isometrinen kuvanto, jolloin näet kappaleen ja työstöradan isometrisessä kuvannossa. Voit joutua keskittämään kappaleen näytölle nähdäksesi sen kokonaan. Kappaleen sovittaminen näytölle käy helpoimmin valitsemalla hiiren oikean näppäimen valikosta Sovita ja sen jälkeen pienentää yhdistelmällä [Alt+F2]. Voit myös valita sovita / suurenna / pienenä painikkeet Kuvannon hallinnan työkaluriviltä.

26 REIKIEN PORAAMINEN 21 Työstöradan tulisi näyttää seuraavalta: Siniset suorat ovat syöttöliikettä ja keltaiset ovat pikaliikettä. 11 Klikkaa hiiren oikealla näppäimellä grafiikka-alueella ja valitse Päältä kuvanto.. 12 Valitse Tiedosto, Tallenna tai klikkaa Tallenna painiketta tallentaaksesi kappaleen. Nyt kun kappaleeseen on reiät porattuna, voit siirtyä eteenpäin poistamalla aihion kappaleen ulommilta alueilta.

27 22 2D-TYÖSTÖN PERUSTEET

28 HARJOITUS 2 2Kappaleen ulkopuolen rouhinta Seuraava askel harjoituskappaleen koneistamisessa on poistaa valtaosa aihiosta kappaleen ulkopuolelta. Käytetään muutamaa työstörataa tämän alueen koneistamiseen. Tässä harjoituksessa opitaan Luomaan jyrsintärata (sisältäen alkioiden ketjutuksen, työkalun valinnan ja työstöarvojen antamisen). Yksittäisen työstöradan näyttäminen poistamalla väliaikaisesti käytöstä valittujen työstöratojen näyttämisen Luomaan profiilirata (sisältäen alkioiden ketjutuksen, työkalun valinnan ja työstöarvojen antamisen). Vaihe 1: Jyrsintäradan luominen Tässä harjoituksessa, luot Dynaamisen 2D jyrsintäradan poistaaksesi materiaalin kappaleen ulkopuolelta. Dynaaminen jyrsintä-työstöradat, osana 2D suurnopeusrata-sarjaa, hyödyntää työkalusta koko terän työstävää pituutta, saaden aikaan juohevimman ja tehokkaimman työkaluliikkeen suurnopeus taskuntyöstöön ja ydinrouhintaan. 1 Valitse Työstöradat, 2D suurnopeusradat. Ketjutuksen valintaikkuna avautuu. Ketjutuksessa voidaan valita yksi tai useampia alkioita ja linkittää ne yhteen määrätyssä järjestyksessä ja suunnassa. Alkioilla tulee olla viereiset päätepisteet ja ne voivat olla joko avoimia tai suljettuja muotoja.

29 24 2D-TYÖSTÖN PERUSTEET 2 Paina [Alt+S] poistaaksesi varjostuksen käytöstä, mikä tekee ketjutuksesta helpompaa. 3 Klikkaa kappaleen ulkoprofiilia ketjuttaaksesi sen. Ketjutuksen suuntaa kuvaavan nuolen tulisi osoittaa myötäpäivään. Jos ketjutusnuoli osoittaa vastapäivään, klikkaa ketjutuksen valintaikkunan Käännä - painiketta.

30 KAPPALEEN ULKOPUOLEN ROUHINTA 25 4 Klikkaa raaka-aihion ylempiin rajoihin valitaksesi toisen ketjun. Tämä toinen ketju on aihio-materiaalin koko. Ketjutuksen suuntaa kuvaavan nuolen tulisi osoittaa myötäpäivään. 5 Klikkaa OK Ketjutuksen valintaikkunassa ketjuttaaksesi profiilin. Ketjutuksen valintaikkuna sulkeutuu ja 2D suurnopeusratojen - valintaikkuna avautuu.

31 26 2D-TYÖSTÖN PERUSTEET 6 Valitse Dynaaminen jyrsintä työstöradan tyyppi. Puunäkymän alue päivittyy dynaamisen jyrsinnän parametreilla. 7 Klikkaa Työkalu lehteä valiteksasi työstöradassa käytetyn työkalun. 8 Napsauta Valitse kirjastosta - painiketta. Työkalujen metrinen oletuskirjasto avautuu. Huom.: Varmistu, että Steel - MM.TOOLS on valittuna. Mikäli ei ole, klikkaa pudotusvalikon nuolta ja valitse se työkalukirjastojen listasta.

32 KAPPALEEN ULKOPUOLEN ROUHINTA 27 9 Valitse halkaisijaltaan 12mm tappijyrsin, ja klikkaa OK. Dynaamisen jyrsintäradan parametrien asettaminen 1 Klikkaa Työstöparametrit lehteä syöttääksesi arvot eri työstöparametreille sekä määrittääksesi kompensaation asetukset. 2 Määritä seuraavat parametrit: Valitse Avointen taskujen työstö -valintaruutu (Käytä dynaamista ydinrouhintaa X4 MU1 versiossa). Valittuna, Mastercam pitää suurinta ulointa suljettua ketjua materiaalin reunana, joka voidaan poistaa työstöradalla. Kaikki sisemmät ketjut koneistetaan ulokkeina; niitä pidetään saarekkeina, jotka tulee väistää. Anna 5.0 Lähestymisetäisyydeksi, mikä lisää määritetyn absoluuttisen etäisyyden työstöradan alun ensimmäiseen leikkaukseen asti. Anna 25% Työstöradan säteeksi. Tätä parametria käytetään 3D kaarien laskennassa ja vähentämään terävää kulmaliikettä liikkeiden välillä. Anna 0.5 Mikronoston matkaksi. Mikronostot ovat todella pieniä nostoja takaliikkeiden aikana, jotka helpottavat lastujen puhdistusta ja minimoi liiallisen työkalun lämpenemisen.

33 28 2D-TYÖSTÖN PERUSTEET Valitse Ylitettäessä etäisyys Poistumispiste pudotusvalikosta, valitse Etäisyys valintanappi, ja syötä etäisyydeksi Mastercam lisää poistumisliikkeen kun seuraava leikkaus alkaa. Anna 0.5 Työvaraksi seinämillä. Tämä jättää 0.5mm raaka-aihiosta ulkoseinämiin. 3 Klikkaa Syvyyslastut sivua puunäkymästä. VIHJE: Syvyyslastuilla jaetaan työstöradan kokonaissyvyys useampiin Z- syvyyksiin työkalun kulumisen vähentämiseksi. Voidaan antaa rouhintalastun maksimipaksuus ja Mastercam jakaa kokonaissyvyyden yhtäsuuriin osiin. Tai voidaan antaa viimeistelylastujen tarkka lukumäärä ja kunkin lastun paksuus. Ohjetiedostossa ja Käyttöoppaassa on tästä lisää tietoja. 4 Poista valinta Syvyyslastut -valintaruudusta poistaaksesi syvyyslastut käytöstä. Huomaat, että kyseinen asetuslehti poistettiin käytöstä.

34 KAPPALEEN ULKOPUOLEN ROUHINTA 29 Dynaamiset jyrsintäradat hyödyntävät työkalun koko teränpituutta, joten työstöradan jakaminen useammalle leikkaussyvyydelle ei ole tarpeellista. 5 Klikkaa Lähestymisliike -lehteä asettaaksesi miten ja missä työkalu menee aihion sisään. Huom.: Avointen taskujentyöstö "astuu sisään" materiaalin ulkopuolelta - näitä lähestymisparametreja käytetään ainoastaan mikäli Mastercam lähestyy suljettua taskua. 6 Määritä seuraavat parametrit: Valitse Profiili Lähestymismenetelmäksi pudotusvalikosta. Tämä lähestymismenetelmä luo lähestymismuodon taskun muodon perusteella. Tasku työstetään aloittamalla keveillä työstöillä Z- akselin suunnassa. Seuraavat leikkaukset leikataankin jo täydellä leikkaussyvyydellä. Anna Z-turvaväliksi 1.0. Tämä on ylimääräinen etäisyys, jota käytetään lähestymisliikkeessä yläprofiilista. Tällä voidaan varmistaa, että työkalu on varmasti hidastanut pikaliikkeen ennen materiaalikosketusta, jotta materiaalin työstön aloitus on juohevaliikkeistä. Valitse Lähestymisen nousu valintanappi ja anna etäisyydeksi 1.0. Tämä tarkoittaa lähestymisliikkeen nousun arvoa. Mastercam laskee työkalua noston arvon verran jokaisella täydellä

35 30 2D-TYÖSTÖN PERUSTEET työkalunliikkeen kierrolla, varmistaen ettei työkalua koskaan upoteta enempää kuin määritellyn nousun verran. 7 Klikkaa Siirtymisparametrit lehteä asettaaksesi tärkeitä korkeuksia kuten turvatason, nostotason, ja syöttötason, sekä lopullisen työstöradan syvyyden. 8 Määritä seuraavat parametrit: Valitse Turvataso valintaruutu ja anna korkeudeksi 10.0, joka on korkeus jolle työkalu nousee kappaleesta. Valitse Käytä turvatasoa vain operaation alussa ja lopussa valintaruutu, joten työstörata siirtyy pikaliikkeellä turvatasolle ainoastaan työstöradan alussa ja lopussa. Anna 2.0 Nostotason korkeudeksi ja valitse Absoluuttinen valintanappi. Tällä arvolla asetetaan työkalun asema, johon se nousee lastujen välillä. Valitsemalla absoluuttisen, nostokorkeus on

36 KAPPALEEN ULKOPUOLEN ROUHINTA 31 aina mitattu koordinaateista 0,0,0 eikä ole mitenkään yhteydessä valittuun geometriaan. Anna 1.0 Syöttötason korkeudeksi. Anna syvyydeksi -25,0. Se vaikuttaa lopulliseen työstösyvyyteen ja alimpaan syvyyteen, jolle työkalu laskeutuu aihion sisällä. Tässä tapauksessa, syvyys on -25mm, tai 25mm kappaleen pinnan alapuolella. VIHJE: Oletussyvyytenä on valitun geometrian syvyys.

37 32 2D-TYÖSTÖN PERUSTEET 9 Klikkaa OK työstöradan luomiseksi. 10 Klikkaa grafiikka-alueella hiiren oikealla painikkeella ja valitse Isometrinen kuvanto, jolloin näet kappaleen ja työstöradan isometrisessä kuvannossa. Työstörata poistaa suurimman osan materiaalista kappaleen

38 KAPPALEEN ULKOPUOLEN ROUHINTA 33 ulkopuolelta juohevalla ja tehokkaalla työkalunliikkellä. 11 Klikkaa grafiikka-alueella hiiren oikealla painikkeella ja valitse Päältä kuvanto, jolloin näet kappaleen ja työstöradan yläpuolelta katsottuna. 12 Valitse Tiedosto, Tallenna tai klikkaa Tallenna painiketta tallentaaksesi kappaleen. Vaihe 2: Työstöradan tarkastelu Tässä harjoituksessa, piiloitat porausradat sekä dynaamiset jyrsintäradat, jotta näet helposti seuraavat luotavat radat.

39 34 2D-TYÖSTÖN PERUSTEET 1 Napsauta työstöratojen hallinnan Valitse kaikki operaatiot -painiketta. Tarkastusmerkit näyttävät valitut työstöradat. 2 Paina [T] -näppäintä piilottaaksesi valitut työstöradat. Tällä toiminnolla vaihdetaan työstöradat näkyviin ja piiloon, jotta yksittäisen radan tarkastelu olisi helpompaa. Työstörata-ikoni muuttuu harmaaksi, kun rata on piilotettu näytöstä. Vaihe 3: Profiiliradan luonti Saadaksesi viimeistelyradat ulkoseinämille, luodaan profiilin työstörata. Profiiliradat poistavat materiaalia ketjutettujen käyrien määrittämää rataa pitkin. Profiliiradat seuraavat ainoastaan ketjuja, eivätkä poista materiaalia suljetuilta alueilta.

40 KAPPALEEN ULKOPUOLEN ROUHINTA 35 1 Valitse Työstöradat, Profiili. Ketjutuksen valintaikkuna avautuu. 2 Klikkaa kappaleen ulkoprofiilia ketjuttaaksesi sen. Ketjutuksen suuntaa kuvaavan nuolen tulisi osoittaa myötäpäivään. Jos ketjutusnuoli osoittaa vastapäivään, klikkaa ketjutuksen valintaikkunan Käännä - painiketta. 3 Klikkaa OK Ketjutuksen valintaikkunassa ketjuttaaksesi profiilin. Ketjutuksen valintaikkuna sulkeutuu ja 2D Työstöradat - Urajyrsinnän valintaikkuna avautuu. 4 Klikkaa Työkalu lehteä valiteksasi työstöradassa käytetyn työkalun.

41 36 2D-TYÖSTÖN PERUSTEET 5 Valitse halkaisijaltaan 12mm tappijyrsin, jota käytettiin aikaisemmin dynaamisessa jyrsinnässä. Profiiliradan parametrien määrittely 1 Klikkaa Lähestyminen/Poistuminen -lehteä syöttääksesi arvot lähestymisja poistumisliikkeille. Lähestyminen/Poistuminen ja lähestymis/poistumisliikkeet ovat kombinaatio suorista ja kaarista 2D tai 3D profiiliratojen alussa. Ne kontrolloivat työkalun lähestymis ja poistumisliikettä työstöradassa. Ohjelma sijoittaa lähestymis- ja poistumissuorat suhteessa lähestymis- ja poistumiskaariin. Jos sekä lähestymissuora ja -kaari on määritetty, suora työstetään ensin. Jos sekä poistumissuora että -kaari on määritetty, kaari työstetään ensin. Lähestymis- ja poistumispisteet saattavat poiketa esitetyistä riippuen siitä, mitä alkiota klikkaamalla profiili ketjutettiin. 2 Määritä seuraavat parametrit: Anna 25% Lähestymissuoran pituudeksi. Anna 50% Lähestymiskaaren säteeksi.

42 KAPPALEEN ULKOPUOLEN ROUHINTA 37 Klikkaa nuoli-painiketta sivun keskellä kopioidaksesi arvot poistumisarvoille. 3 Klikkaa Siirtymisparametrit sivua puunäkymästä. 4 Määritä seuraavat parametrit: Merkitse Turvataso-valintaruutu ja anna turvatason arvoksi 10. Valitse Käytä turvatasoa vain operaation alussa ja lopussa valintaruutu Anna 2.0 Nostotason korkeudeksi ja valitse Absoluuttinen valintanappi. Anna 1.0 Syöttötason korkeudeksi. Anna syvyydeksi -25,0.

43 38 2D-TYÖSTÖN PERUSTEET

44 KAPPALEEN ULKOPUOLEN ROUHINTA 39 5 Klikkaa OK työstöradan luomiseksi. 6 Klikkaa grafiikka-alueella hiiren oikealla painikkeella ja valitse Isometrinen kuvanto, jolloin näet kappaleen ja työstöradan isometrisessä

45 40 2D-TYÖSTÖN PERUSTEET kuvannossa. Profiilin työstörata poistaa Dynaamisen työstöradan jättämän 0.5 mm ja viimeistelee ulkoseinämät lopulliseen kokoonsa. 7 Klikkaa grafiikka-alueella hiiren oikealla painikkeella ja valitse Päältä kuvanto, jolloin näet kappaleen ja työstöradan yläpuolelta katsottuna. 8 Valitse Tiedosto, Tallenna tai klikkaa Tallenna painiketta tallentaaksesi kappaleen. Raaka-aihio on työstetty mukailemaan kappaleen ulkomuotoja. Seuraavassa harjoituksessa, poistetaan materiaali sisemmiltä alueilta, pitäen sisällään taskun.

46 HARJOITUS 3 3Kappaleen sisäpuolen työstäminen Seuraava askel harjoituskappaleen työstämiseen on työstää kappaleen sisäpuolinen materiaali. Käytetään kahta työstörataa suunnattuna kappaleen sisäpuolen alueeseen. Tässä harjoituksessa opitaan Luomaan jyrsintärata (sisältäen alkioiden ketjutuksen, työkalun valinnan ja työstöarvojen antamisen). Luomaan reiän jyrsintärata (sisältäen alkioiden ketjutuksen, työkalun valinnan ja työstöarvojen antamisen). Vaihe 1: Jyrsintäradan luominen Tässä osassa luodaan jyrsintätyöstörata ja suuren sisäpuolisen muodon työstämiseksi. Tämä työstöratatyyppi soveltuu erinomaisesti kaikille taskumuodoille, koska työkalulla päästään suoraan lopulliseen syvyyteen ja voit työstää käyttäen koko terän lastuavaa pituutta. 1 Valitse Profiili työstörata Työstöratojen hallinnasta ja paina [T] -näppäintä piilottaaksesi työstöradan näyttämisen. Näin uudet työstöradat on helpompi nähdä. 2 Valitse Työstöradat, 2D suurnopeusradat. Ketjutuksen valintaikkuna avautuu.

47 42 2D-TYÖSTÖN PERUSTEET 3 Klikkaa kappaleen sisäprofiilia ketjuttaaksesi sen. 4 Klikkaa OK Ketjutuksen valintaikkunassa ketjuttaaksesi profiilin. Ketjutuksen valintaikkuna sulkeutuu ja 2D suurnopeusratojen - valintaikkuna avautuu.

48 KAPPALEEN SISÄPUOLEN TYÖSTÄMINEN 43 5 Valitse Dynaaminen jyrsintä työstöradan tyyppi. Puunäkymän alue päivittyy dynaamisen jyrsinnän parametreilla. 6 Klikkaa Työkalu lehteä valiteksasi työstöradassa käytetyn työkalun. 7 Napsauta Valitse kirjastosta - painiketta. Työkalujen metrinen oletuskirjasto avautuu. Huom.: Varmistu, että Steel - MM.TOOLS on valittuna. Mikäli ei ole, klikkaa pudotusvalikon nuolta ja valitse se työkalukirjastojen listasta.

49 44 2D-TYÖSTÖN PERUSTEET 8 Valitse halkaisijaltaan 6mm tappijyrsin, ja klikkaa OK. Dynaamisen jyrsintäradan parametrien asettaminen 1 Klikkaa Työstöparametrit lehteä syöttääksesi arvot eri työstöparametreille sekä määrittääksesi kompensaation asetukset. VIHJE: Huomaa, että työstöparametrit ovat samat kuin edellisessä luomassasi dynaamisessa jyrsintäradassa. Monet Mastercamin valintaikkunat säilyttävät edelliset arvot, jolloin säästytään uudelleen syöttämisen vaivalta. Viimeksi käytetyt asetukset säilyvät Mastercamistunnon loppuun tai kun niitä muutetaan. 2 Määritä seuraavat parametrit: Poista valinta Avointen taskujen työstö -valintaruudusta (Käytä dynaamista ydinrouhintaa X4 MU1 versiossa). Anna 35% Sivusiirroksi. Valitse Ei koskaan - Poistumispiste pudotusvalikosta.

50 KAPPALEEN SISÄPUOLEN TYÖSTÄMINEN 45 Anna X-suuntainen työvara -kentän arvoksi 0 (nolla). Huom.: Katso Dynaamisen jyrsintäradan parametrien asettaminen sivulla 27 saadaksesi lisätietoa näistä parametreista. 3 Klikkaa Siirtymisparametrit lehteä asettaaksesi tärkeitä korkeuksia kuten turvatason, nostotason, ja syöttötason, sekä lopullisen työstöradan syvyyden.

51 46 2D-TYÖSTÖN PERUSTEET 4 Anna syvyydeksi

52 KAPPALEEN SISÄPUOLEN TYÖSTÄMINEN 47 5 Klikkaa OK työstöradan luomiseksi. 6 Klikkaa grafiikka-alueella hiiren oikealla painikkeella ja valitse Isometrinen kuvanto, jolloin näet kappaleen ja työstöradan isometrisessä

53 48 2D-TYÖSTÖN PERUSTEET kuvannossa. Työstörata työstää kappaleen sisäpohjan, mutta ei työstä syvempää taskua. 7 Klikkaa grafiikka-alueella hiiren oikealla painikkeella ja valitse Päältä kuvanto, jolloin näet kappaleen ja työstöradan yläpuolelta katsottuna. 8 Valitse Tiedosto, Tallenna tai klikkaa Tallenna painiketta tallentaaksesi kappaleen. Vaihe 2: Uranjyrsintäradan luonti Uran jyrsintäratojen avulla voidaan työstää tehokkaasti ovaalin muotoisia uria. Nämä ovat uria, jotka koostuvat kahdesta suorasta suorasta ja kahdesta 180 asteisesta kaaresta päissä. 1 Valitse toinen Dynaaminen jyrsintä-työstörata Työstöratojen hallinnasta ja paina [T] -näppäintä piilottaaksesi työstöradan näyttämisen. Näin uudet työstöradat on helpompi nähdä.

54 KAPPALEEN SISÄPUOLEN TYÖSTÄMINEN 49 2 Valitse Työstöradat, Kaariradat, Uranjyrsintä. Ketjutuksen valintaikkuna avautuu. 3 Klikkaa ovaalia ketjuuttaksesi sen. Ketjutuksen suuntaa kuvaavan nuolen tulisi osoittaa myötäpäivään. 4 Klikkaa OK Ketjutuksen valintaikkunassa ketjuttaaksesi profiilin. Ketjutuksen valintaikkuna sulkeutuu ja 2D Työstöradat - Urajyrsinnän valintaikkuna avautuu. 5 Klikkaa Työkalu lehteä valiteksasi työstöradassa käytetyn työkalun. 6 Valitse halkaisijaltaan 6mm tappijyrsin, jota käytettiin aikaisemmin dynaamisessa jyrsinnässä.

55 50 2D-TYÖSTÖN PERUSTEET Urajyrsintäradan parametrien asettaminen 1 Klikkaa Syvyyslastut lehteä syöttääksesi arvot eri työstöparametreille sekä määrittääksesi kompensaation asetukset. 2 Valitse Syvyyslastut -valintaruutu ottaaksesi syvyyslastut käyttöön. Tähän työstörataan käytetään vakio-parametreja. 3 Klikkaa Siirtymisparametrit sivua puunäkymästä.

56 4 Anna syvyydeksi -20,0. KAPPALEEN SISÄPUOLEN TYÖSTÄMINEN 51

57 52 2D-TYÖSTÖN PERUSTEET 5 Klikkaa OK työstöradan luomiseksi.

58 KAPPALEEN SISÄPUOLEN TYÖSTÄMINEN 53 6 Klikkaa grafiikka-alueella hiiren oikealla painikkeella ja valitse Isometrinen kuvanto, jolloin näet kappaleen ja työstöradan isometrisessä kuvannossa. Tasku työstetään 4 syvyyslastulla. 7 Klikkaa grafiikka-alueella hiiren oikealla painikkeella ja valitse Päältä kuvanto, jolloin näet kappaleen ja työstöradan yläpuolelta katsottuna. 8 Valitse Tiedosto, Tallenna tai klikkaa Tallenna painiketta tallentaaksesi kappaleen. Nyt kun olet työstänyt kaikki kappaleen alueet, voit käyttää Mastercamin Simulointi tai Tarkastus-toimintoja tarkistaaksesi työstöradat ennen niiden lähettämistä työstökoneelle.

59 54 2D-TYÖSTÖN PERUSTEET

60 HARJOITUS 4 4Työstoratojen esikatselu Mastercamissa on useita eri tapoja katsella työstöratojen liikkeitä ennen todellista kappaleen työstöä. Koneistusprosessin visualisointi on tärkeä vaihe, ennen ohjelman lähettämistä tystökoneelle. Tässä harjoituksessa opitaan Simuloimaan työstöradat. Simulointiasetusten muokkaaminen halutuiksi. Työstöratojen tarkastaminen. Vaihe 1: Kaikkien työstöratojen simulointi Simulointi. Mastercamin simuloinnin avulla voidaan tarkastella kappaleen työstöliikkeitä. Toiminnon avulla voit nopeasti tarkastella työstörataa ja havaita virheet jo ennen varsinaista työstöä. Huom.: Tässä jaksossa oletetaan, että kaikki 2D-työstön perusteet harjoitukset 1-3 on käyty läpi ja tallennettu MCX-tiedostona. Ellet ole näin tehnyt tai arvelet, että tallentamasi tiedosto ei ole aivan oikein, avaa 2D-TYÖSTÖ_ VALMIS KAPPALE.MCX tiedosto. 1 Käynnistä tarvittaessa Mastercam ja avaa tiedosto (katso yllä oleva huomautus). 2 Napsauta työstöratojen hallinnan Valitse kaikki operaatiot -painiketta.

61 56 2D-TYÖSTÖN PERUSTEET Kaikkiin viiteen työstöratakansioon ilmestyy vihreä tarkistusmerkki. Huom.: Varmista, että kaikki työstöradat on asetettu näkyviksi. Jokaisen työstöradan työstörata-ikonin tulisi olla musta. Mikäli, jotain työstöradoista ei näytetä, paina [T]. 3 Klikkaa grafiikka-alueella hiiren oikealla painikkeella ja valitse Isometrinen kuvanto, jolloin näet kappaleen ja työstöradan isometrisessä kuvannossa.

62 4 Napsauta työstöratojen hallinnan Simuloi valitut operaatiot -painiketta. Simuloinnin valintaikkuna ja simuloinnin ohjauspalkki avautuvat. TYÖSTORATOJEN ESIKATSELU 57

63 58 2D-TYÖSTÖN PERUSTEET 5 Valitse simuloinnin valintaikkunassa Näytä työkalu- ja Pikatarkastuspainikkeet. Näillä valinnoilla näytetään simuloinnissa työkalu ja varjostetaan työkalun pyyhkäisemä alue. VIHJE: Simuloinnin näyttöasetuksia voi säätää valitsemalla muita Simuloinnin valintaikkunan painikkeita. Voit myös valita Asetukset painikkeella erilaisen valintaikkunan. Tässä voidaan asettaa erilaisia valintoja, kuten työkalun ja pitimen näyttötavan sekä niiden ja työstöradan eri jaksojen värit. 6 Simuloinnin hallintapalkin painikkeilla ja liukusäätimillä käynnistetään ja ohjataan simulointia. Työstä painike aloittaa simuloinnin. Simuloinnista saa lisätietoja painamalla hallintapalkin Ohje painikkeella. 7 Simulointi lopetetaan painamalla valintaikkunan OK-painiketta. VIHJE: Simuloinnin näyttöasetuksia on helppo muokata kunkin tilanteen vaatimusten mukaisiksi. Mastercamin ohjetiedostossa ja Käyttöoppaassa on lisätietoja simuloinnin asetuksista. Vaihe 2: Kaikkien työstöratojen tarkastus Mastercamin Tarkasta valitut operaatiot toiminnolla kappaleen työstön simulointiin voidaan käyttää solidimallia. Tarkastuksen luoma malli vastaa

64 TYÖSTORATOJEN ESIKATSELU 59 lopullisen pinnan mallia, ja siinä näkyvät mahdolliset työkalun tai sen osien törmäykset aihioon tai kappaleeseen. Tässä osassa simuloidaan kappaleen työstöä aihiosta Tarkastus-menetelmällä. 1 Varmista, että kaikki operaatiot ovat valittuina Työstöratojen hallinnassa ja klikkaa Tarkasta valitut työstöradatpainiketta. Tarkastus-valintaikkuna avautuu. 2 Klikkaa tarkastuksen valintaikkunassa Työstä-painiketta. Aihio, kappale ja työstörata näytetään tarkastuksessa.

65 60 2D-TYÖSTÖN PERUSTEET VIHJE: Tarkastuksen asetuksia voidaan säätää valintaikkunan painikkeilla ja kentillä ja liukusäätimillä. Tarkastuksen asetuksista saa lisätietoja klikkaamalla Ohje-painiketta. Seuraavassa kuvassa näytetään kappale tarkastuksen jälkeen. 3 Tarkastus lopetetaan painamalla valintaikkunan OK-painiketta. Olet nyt varmistanut, että työstöradat ovat toimivat, joten voit nyt postprosessoida työstörata-tiedostot työstökoneellesi.

66 HARJOITUS 5 5Työstöratojen postprosessointi Postprosessointi tarkoittaa prosessia, jossa geometriatiedostojen työstöradat muunnetaan muotoon, jota työstökoneen ohjaus ymmärtää (esimerkiksi G- koodeiksi). Postprosessoriksi kutsuttu erikoisohjelma lukee -tiedoston ja kirjoittaa vastaavan NC-koodin. Yleensä jokainen työstökone tai ohjaus vaatii oman postprosessorinsa, joka on mukautettu tuottamaan koodia kunkin ohjauksen vaatimusten ja käyttäjän asetusten mukaisesti. Tässä harjoituksessa opitaan Kaikkien työstöratojen postprosessointi NC-ohjelman tuottamiseksi. Vaihe 1: Kaikkien työstöratojen postprosessointi Tässä harjoituksessa postprosessoidaan kaikki työstörataoperaatiot NCohjelmaksi ja tarvittaessa muokataan tätä ohjelmaa sekä tallennetaan se. Huom.: Tässä jaksossa oletetaan, että kaikki 2D-työstön perusteet harjoitukset 1-3 on käyty läpi ja tallennettu MCX-tiedostona. Ellet ole näin tehnyt tai arvelet, että tallentamasi tiedosto ei ole aivan oikein, avaa 2D-TYÖSTÖ_ VALMIS KAPPALE.MCX tiedosto. 1 Käynnistä tarvittaessa Mastercam ja avaa tiedosto (katso yllä oleva huomautus). 2 Napsauta työstöratojen hallinnan Valitse kaikki operaatiot -painiketta. Kaikissa viidessä työstörata-kansiossa näytetään vihreä tarkistusmerkki osoittamassa, että ne ovat valittuja.

67 62 2D-TYÖSTÖN PERUSTEET 3 Napsauta työstöratojen hallinnan Postprosessoi valitut operaatiot - painiketta. Postprosessoinnin valintaikkuna aukeaa. 4 Aseta postaus parametrit kuten kuvassa. Nämä asetukset kysyvät haluatko tallentaa NC-tiedoston ja näyttävät lopputuloksen Vakio-teksti editorissa.

68 TYÖSTÖRATOJEN POSTPROSESSOINTI 63 5 Klikkaa OK. Tallenna nimellä valintaikkuna avautuu. 6 Klikkaa Tallenna, jolloin NC-ohjelma tallennetaan oletushakemistoon ehdotetulla nimellä. Huom: Postprosessointi voi kestää useita minuutteja. Kun se on valmis, NCohjelma avautuu oletuksena käytettävään editoriin. Tässä harjoituskirjassa käytetään NC-ohjelman näyttämiseen suosittua CimcoEdit-ohjelmaa. Oikean NC-koodin tuottaminen tietylle työstökoneelle ja sovellukselle edellyttää oikein määritettyä koneenmäärittelyä, ohjauksenmäärittelyä ja.pst-tiedostoja. Lisätietoja koneen- ja ohjauksenmäärittelystä sekä postprosessoreista saa Mastercamin mukana tulevasta dokumentaatiosta: Mastercam Ohje Mastercam X4 Käyttöopas (valitse Käyttöopas Ohje-valikosta) Mastercam X4 NCI & Parameter Reference (avaa Documentation - kansio Mastercam asennuksen juurihakemistosta)

69 64 2D-TYÖSTÖN PERUSTEET 7 Valitsemasi editori avautuu (tässä tapauksessa CimcoEdit) ja näyttää postprosessoidun NC-ohjelman kuten kuvassa. 8 Selaa NC-ohjelmaa, jotta voit varmistua, että se vastaa haluttua tulosta. Muokkaa tarvittaessa ohjelmaa ja tallenna se.

70 TYÖSTÖRATOJEN POSTPROSESSOINTI 65 Postprosessoinnin yhteenveto: NC-tiedoston lähettäminen työstökoneelle TÄRKEÄÄ: Tässä harjoituskirjassa on käytetty esimerkkinä koneenmäärittelyyn Mastercam Mill oletuskonetta. Ei ole mahdollista antaa yksityiskohtaisia ohjeita NC-ohjelman lähettämiseen juuri sinun käyttämällesi työstökoneelle, sillä koneiden ja ohjausten asetukset ovat hyvin konekohtaisia. Seuraavassa annetaan yleinen kuvaus siitä, kuinka NCohjelman tiedonsiirto toimii. Kun NC-ohjelma on tarkastettu, muokattu ja tallennettu, voidaan asettaa työstökone vastaanottamaan se. Tämä riippuu koneen ja ohjauksen vaatimista toimenpiteistä. Kun työstökoneen ohjaus on valmis ottamaan vastaan NC-ohjelman, konfiguroi editori tai tiedonsiirto-ohjelma keskustelemaan ohjauksen kanssa. Tästä löytyy tarkempia tietoja työstökoneen ohjauksen käsikirjasta. Lähetä NC-ohjelma ohjaukselle kuten ohjauksen käsikirjassa kerrotaan. Kun tiedonsiirtoon ollaan valmiina, varsinainen lähetys ja vastaanotto hallitaan useimmin työstökoneen ohjaukselta. Mastercam-edustajaltasi saat lisätietoja koneen ja ohjauksenmäärittelystä ja postprosessori (.PST) tiedostoista. Yhteenveto Onneksi olkoon! Olet käynyt läpi kaikki 2D-mallinnuksen perusteet harjoitukset. Käytyäsi nyt läpi tämän harjoituskirjan suosittelemme tutustumista Mastercamin muihin ominaisuuksiin ja toimintoihin. Tässä tai muissa sarjassa saattaa olla sopivia harjoituskirjoja. Kysy Mastercam-edustajaltasi lisätietoja koulutuksesta.
