1 Kuvantojen, tasojen ja työkoordinaatiston käyttö

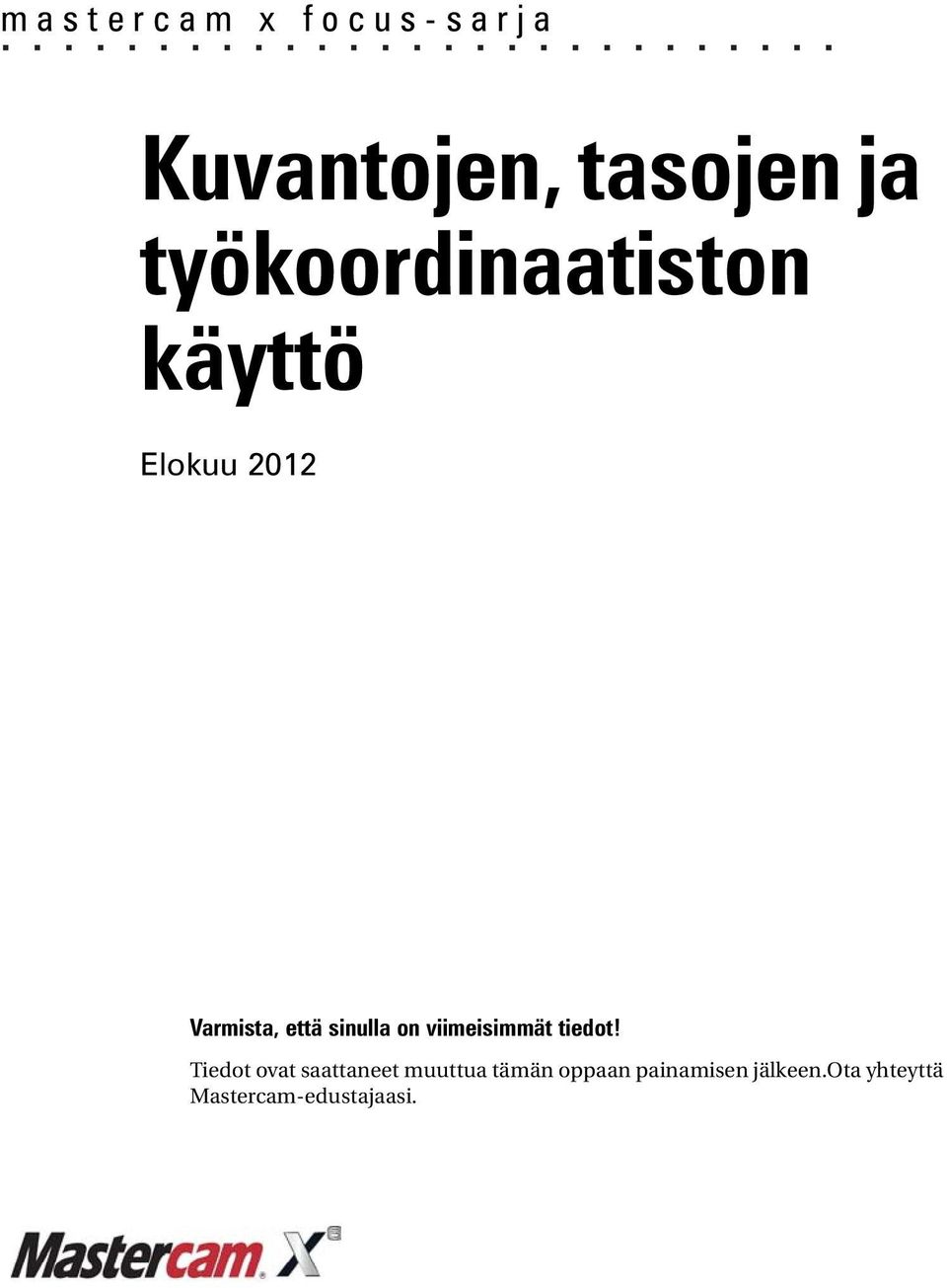

2 mastercam x focus-sarja Kuvantojen, tasojen ja työkoordinaatiston käyttö Elokuu 2012 Varmista, että sinulla on viimeisimmät tiedot! Tiedot ovat saattaneet muuttua tämän oppaan painamisen jälkeen.ota yhteyttä Mastercam-edustajaasi.

3 II Mastercam X6 Kuvantojen, tasojen ja työkoordinaatiston käyttö KÄYTTÖEHDOT Päivämäärä: Elokuu 2012 Copyright 2012 CNC Software, Inc. Zenex Computing Oy. Ensimmäinen painos: Elokuu 2012 Ohjelmisto: Mastercam X6 Tämän asiakirjan käyttöoikeuksia määritellään Mastercam käyttöehdoissa. Mastercamin ohjelmistopaketti sisältää Mastercamin käyttöehdot. Mastercamin käyttöehdot ovat myös sivulla:

4 Sisällysluettelo Johdanto... 1 Harjoituskirjassa opitaan... 1 Yleiset vaatimukset Tutustuminen kuvantoihin ja suuntiin... 3 Kuvantojen ja suuntien käyttäminen... 4 Oman kuvannon luonti... 7 Oman kuvannon käyttö geometrian piirtämiseen Työkalutason ja työkoordinaatiston muuttaminen Työkalutason valitseminen Aukon työstäminen Työstöradan esikatselu NC-koodin tarkasteleminen Työkoordinaatiston muuttaminen vaakasuoran tason suuntaisen aukon työstämiseksi Uuden työkoordinaatiston käyttö työstöradalla NC-koodin tarkasteleminen Kahden eri kiinnittimissä olevan kappaleen työstö Ensimmäisen kuvannon luonti Toisen kuvannon luonti Ensimmäisen kuvannon käyttäminen Ensimmäisen työstöradan luominen Työstöradan luominen jälkimmäistä kuvantoa käyttäen NC-koodin luonti... 38

5 IV 3. Palettikiinnittimen käyttö Vaakakaraisen työstökeskuksen koneenmäärittely Kuvantojen luonti B90-kuvannon luonti B180-kuvannon luonti B270-kuvannon luonti Turva-alueen määrittäminen Ensimmäisen työstöradan (B0) luominen Toisen työstöradan (B90) luominen Kolmannen työstöradan (B180) luominen Neljännen työstöradan (B270) luominen NC-koodin tarkasteleminen Yhteenveto Mastercamin tiedonlähteet Mastercamin dokumentaatio Ota yhteyttä... 64

6 JOHDANTO Tervetuloa opiskelemaan Kuvantojen, tasojen ja työkoordinaatiston käyttö -harjoituskirjaa. Ennen kuin aloitat harjoitukset, sinun on tehtävä muutamia asetuksia Mastercamiin, jotta harjoitustesi lopputulokset ovat mahdollisimman samanlaisia kuin tässä kirjassa. Kirjan esimerkit luotiin Mastercam X6 -versiolla. Esimerkit edellyttävät Mastercamin jyrsintäsovelluksen tasoa Mill Level 1. Harjoituksissa käytettävät kappaleet on ohjelmoitu mallikoneenmäärittelyillä. Tarvittavat koneenmäärittelyt ja kaikki työkalut on tallennettu kunkin kappaleen koneryhmään. Tämä tarkoittaa sitä, että sinun ei tarvitse lainkaan muuttaa varsinaisissa työstötöissä käytettäviä koneenmäärittelyjä. Jos kuitenkin tahdot käyttää olemassaolevien koneiden koneenmäärittelyjä, harjoituskirjan esimerkit pitäisi voida valmistaa useimmilla perusjyrsinkoneilla. Ensimmäisessä harjoituksessa ei tarvita erityistä koneenmäärittelyä. Toisessa harjoituksessa tarvitaan 4-akselinen jyrsinkone, jossa neljäs akseli on indeksoiva. Kolmas harjoitus voidaan tehdä missä tahansa 3-akselisessa jyrsinkoneessa. Neljännessä harjoituksessa tarvitaan vaakakarainen jyrsinkone, jossa on pyörivä B-akseli. Harjoitusten yksiköt ovat metrisiä. Kaikki kappaleet ovat solideja, mutta harjoitusten tekemiseen ei tarvita Mastercam Solids -lisäosaa. Seuraavat ruudut jätetään metrisessä.config-tiedostossa merkitsemättä: Valitse Asetukset, Konfigurointi, siirry CAD-asetukset-sivulle ja peru valinnat tarvittaessa. Harjoituskirjassa opitaan Kuvantojen, myös omien kuvantojen käyttöä Ymmärtämään ero työkalutasojen ja työkoordinaatiston välillä

7 2 HARJOITUSKIRJASSA OPITAAN Työstämään kaksi eri kiinnittimissä olevaa kappaletta yhdellä asetuksella Työstämään palettiin kiinnitettyjä kappaleita suuntia käyttämällä TÄRKEÄÄ: Harjoituskirjojen kuviin on käytetty mukautettuja värejä kuvanlaadun parantamiseksi eivätkä värit siten välttämättä täsmää Mastercam-asetuksiisi. Värien eroavaisuus ei vaikuta mitenkään harjoitusten tuloksiin. Yleiset vaatimukset Kaikkien harjoituskirjojen käyttö edellyttää seuraavaa: On hallittava Windows -käyttöjärjestelmän perusteet. Kaikkia harjoituksia ei voi kokonaisuudessaan suorittaa Mastercamin Demo/opiskeluversiolla. Opiskeluversion tiedostomuoto (EMCX-6) on erilainen kuin Mastercamin (MCX-6) ja Mastercamin joitain perustoimintoja, kuten tiedostojen kääntöjä ja postprosessointia ei voi käyttää. Kukin harjoituskirjan tehtävä perustuu edellisessä tehtävässä opittuihin taitoihin. Suosittelemme, että ne suoritetaan annetussa järjestyksessä. Focus-sarjan ja Exploring-sarjan harjoitusten suorittaminen edellyttää vähintäänkin Mastercamin käytön perustaitoja, jotka voi oppia Perusteetsarjan harjoituskirjoista. Harjoituskirjat edellyttävät myös työstön perusteiden ymmärtämistä. Harjoituksiin voi kuulua myös harjoitustiedostoja. Ellei harjoituskirjassa opasteta toisin, tallenna tiedostot sijaintiin, johon pääsee Mastercamin työasemalta, joko harjoituskirjan yhteyteen tai johonkin muuhun haluamaasi paikkaan. Perusteet-sarjan harjoituskirjoituksissa käytetään Adobe Flash - yhteensopivaa videoformaattia. Harjoituskirjaan voi kuulua myös lisävideoita. Lisäohjeita voi kysyä Mastercam-jälleenmyyjältä. Videoiden katselua varten Adobe Flash Player tulee olla asennettuna. Adobe Flash Player voidaan ladata osoitteesta Mastercamin harjoitustiedostojen oletuksena on yleensä metriset asetukset. Harjoituskirjassa on ohjeet asianmukaisen konfigurointitiedoston lataamiseksi.

8 LUKU 1 1Tutustuminen kuvantoihin ja suuntiin Tässä harjoituksessa opitaan kuvantojen ja suuntien käytön perusteita ja sitä, kuinka niitä käytetään Mastercamin toiminnoissa. Suunta on 3D-koordinaatistojärjestelmän mikä tahansa kaksiulotteinen siivu. Suunnalla tarkoitetaan esimerkiksi XY-tasoa 3D-koordinaatistossa tai jotakin kappaleen sivua riippumatta siitä, missä kulmassa se on. Kuvanto on tietyssä suunnassa oleva taso, jolla on origo(nollapiste). Esimerkiksi Vasemmalta-kuvanto ja Oikealtakuvanto ovat samassa asennossa tiettyyn tasoon nähden, mutta kiertyneenä kaarella toisiansa vastaan. Jokaisella kuvannolla on oma nimi, joten kuvantoa voidaan helposti käyttää ja se voidaan helposti valita. Mastercamiin sisältyy esimääriteltyjä kuvantoja kuten esimerkiksi Päältä, Edestä, Oikealta ja Isometrinen. Myös omia kuvantoja voidaan määrittää ja nimetä. Työkoordinaatisto tarkoittaa itse koordinaatistojärjestelmän asentoa. Voit asettaa koordinaatiston akselit minkä tahansa haluamasi kuvannon suuntaiseksi. Tällöin asetat XYtason kuvannon tason suuntaiseksi. Kuvannon origosta tulee uusi 0,0,0- piste. Kuvannosta tulee Päältäkuvanto uudessa työkoordinaatistossa.

9 4 KUVANTOJEN JA SUUNTIEN KÄYTTÄMINEN Kuvantoja ja suuntia käytetään Mastercamissa toistuvasti piirrettäessä ja työstöratoja ohjelmoitaessa. Uuden työkoordinaatiston joudut valitsemaan huomattavasti harvemmin ja tällöin ainoastaan erityisiä työstöoperaatioita varten. (Tätä käsitellään harjoituksessa 2.) Tässä ensimmäisessä harjoituksessa opitaan käyttämään niitä Mastercamin toimintoja, joiden avulla kuvantoja asetetaan ja luodaan. Toisessa harjoituksessa luodaan oma kuvanto ja käytetään sitä Mastercamin toiminnoissa. Kuvantojen ja suuntien käyttäminen Tässä harjoituksessa tutustutaan joihinkin kuvantojen käytön perustapoihin. Kuvantoja voidaan käyttää kolmeen päätarkoitukseen: Kuvannot Kuvanto määrittää katsontasuunnan kappaleeseen grafiikkaikkunassa. Konstruktiotasot Konstruktiotaso on taso, johon geometria luodaan. Konstruktiotason ei tarvitse olla sama kuin kuvanto. Voit esimerkiksi katsella kappaletta Isometrisesssä kuvannossa ja piirtää geometriaa Edestäkonstruktiotasolla. Sorvia ohjelmoivat voivat Lathe-sovelluksessa valita konstruktiotason, jossa he voivat käyttää joko halkaisija- tai sädemitoitusta. Työkalutasot Tämä taso on tavallisesti työkaluakselin normaali. Työkalutasoja käytetään vain silloin, kun luodaan työstöratoja. Ne määrittävät työkalun suunnan. Lähes aina konstruktiotaso on sama kuin työkalutaso (yleisin poikkeus on monitoimisorvin operaatiot). Kun luot kuvannon, voit käyttää sitä geometrian kuvantona, konstruktiotasona tai työkalutasona. Näiden mahdollisuuksien lisäksi voit luoda uuden Työkoordinaatiston asettamalla koko koordinaatistojärjestelmän uuteen kuvantoon.

10 TUTUSTUMINEN KUVANTOIHIN JA SUUNTIIN 5 Valtaosa kuvantoja määrittelevistä työkaluista sijaitsevat tilarivillä Mastercamin käyttöliittymän alareunassa. Kuvanto-, Suunnat- ja Työkoordinaatisto-valikot ovat miltei samanlaisia: Näillä komennoilla (tai vastaavilla näppäinyhdistelmillä) valitaan vakiokuvannot. Nämä kuvannot vastaavat kuution sivuja kulloisessakin työkoordinaatistossa. Tällä komennolla voidaan valita kuvanto tallennetuista vakiokuvannoista tai omista kuvannoista. Näillä komennoilla voidaan luoda uusia kuvantoja kappaleen geometriasta tai muuttamalla muita Grafiikkaikkunan alareunassa näkyvät kulloisetkin kuvantojen valinnat. Akselien symbolit näyttävät kulloisenkin katselusuunnan eli geometrian kuvannon. Kukin kolmesta kuvannosta avataan tilarivin eri kohdasta: Kuvanto, Suunnat ja Työkoordinaatisto. Tähtimerkki kuvannon nimessä merkitsee sitä, että kuvannon origo poikkeaa koordinaatistojärjestelmän origosta.

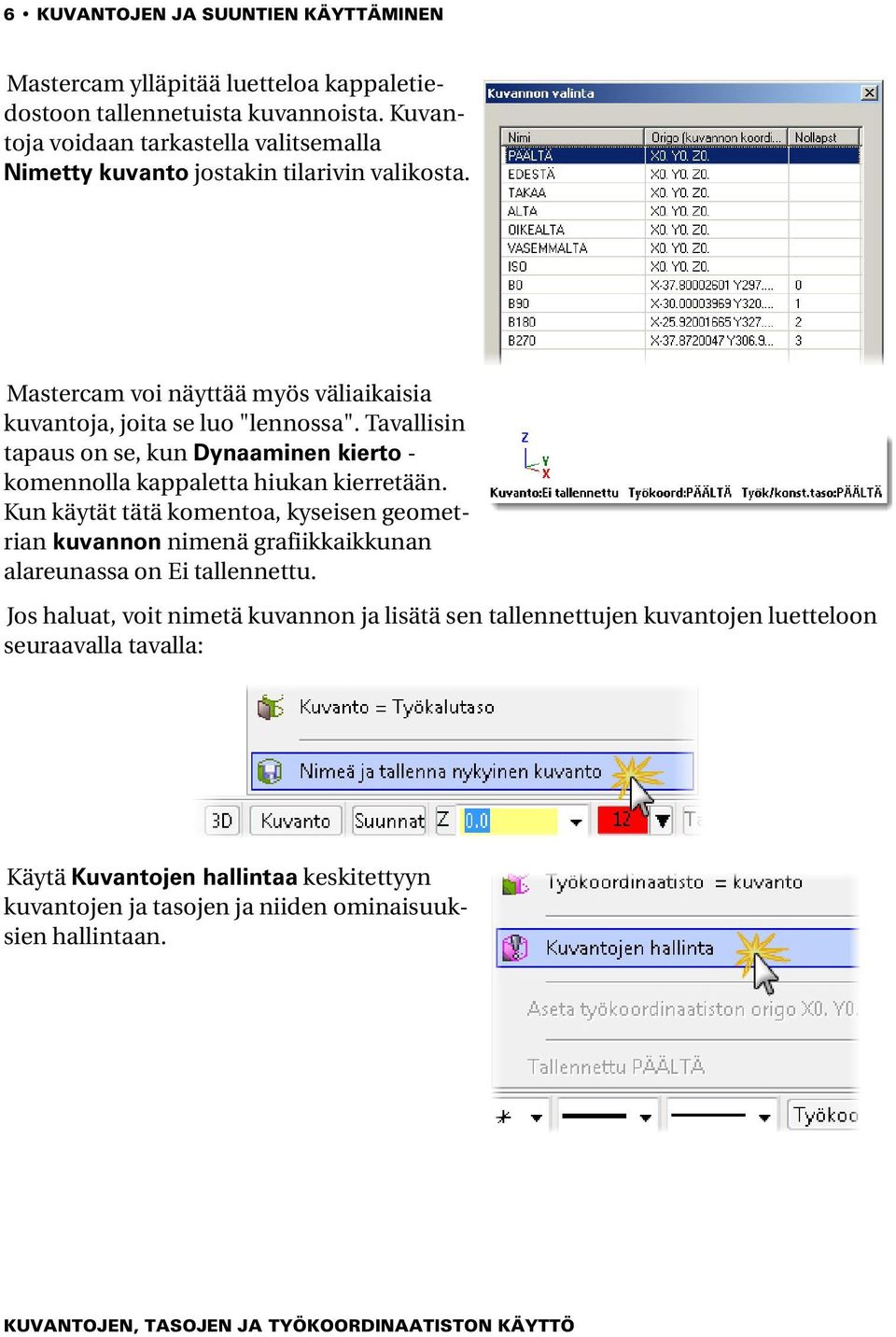

11 6 KUVANTOJEN JA SUUNTIEN KÄYTTÄMINEN Mastercam ylläpitää luetteloa kappaletiedostoon tallennetuista kuvannoista. Kuvantoja voidaan tarkastella valitsemalla Nimetty kuvanto jostakin tilarivin valikosta. Mastercam voi näyttää myös väliaikaisia kuvantoja, joita se luo "lennossa". Tavallisin tapaus on se, kun Dynaaminen kierto - komennolla kappaletta hiukan kierretään. Kun käytät tätä komentoa, kyseisen geometrian kuvannon nimenä grafiikkaikkunan alareunassa on Ei tallennettu. Jos haluat, voit nimetä kuvannon ja lisätä sen tallennettujen kuvantojen luetteloon seuraavalla tavalla: Käytä Kuvantojen hallintaa keskitettyyn kuvantojen ja tasojen ja niiden ominaisuuksien hallintaan.

12 TUTUSTUMINEN KUVANTOIHIN JA SUUNTIIN 7 Valitse Kuvantojen hallinta Työkoordinaatisto-valikosta. Käytä näitä toimintoja uusien kuvantojen luontiin. Aseta konstruktiotaso, työkalutaso ja työkoordinaatisto Liitä kuvantoihin nollapisteen siirto. Aseta tai muuta kuvantojen origoa. Oman kuvannon luonti Seuraavaksi luodaan oma, kappaleen vinon sivun mukainen kuvanto ja lisätään se kuvantojen luetteloon.

13 8 OMAN KUVANNON LUONTI 1 Käynnistä Mastercam haluamallasi tavalla: Kaksoisklikkaa Mastercamin ikonia työpöydällä tai Valitse Mastercam Windowsin Käynnistä valikosta. 2 Valitse metrinen oletuskonfigurointitiedosto (ellei se ole jo valittuna): a Valitse Asetukset, Konfigurointi. b Valitse...\mcamx.config <mm> Nykyinen-pudotusvalikosta. c Valitse OK. Aloita harjoitus avaamalla tiedosto KIINNITIN.MCX-6. 1 Klikkaa tilariviltä Suunnat, Suunnat solidin sivulla.

14 TUTUSTUMINEN KUVANTOIHIN JA SUUNTIIN 9 2 Valitse kappaleen viisto sivu. 3 Valitse haluttu akselien suuntaus kappaleen akselien symbolien mukaan. Kun olet valmis, valitse OK. Klikkaamalla nuolia voit katsella eri kuvantomahdollisuuksia. Useimmissa tapauksissa on järkevintä valita +Z-suunta poispäin kappaleesta (ylöspäin). 4 Anna uudelle kuvannolle nimeksi VIISTO SIVU. 5 Klikkaa Valitse valitaksesi uuden pisteen origoksi.

15 10 OMAN KUVANNON KÄYTTÖ GEOMETRIAN PIIRTÄMISEEN 6 Valitse piste valitun sivun oikeasta alakulmasta. 7 Klikkaa OK sulkeaksesi Uusi kuvanto -valintaikkunan. 8 Klikkaa Suunnat, Nimetty kuvanto Uusi kuvanto näkyy luettelossa. 9 Sulje valintaikkuna klikkaamalla OK-painiketta. Koska uusi kuvanto luotiin Suunnat-valikosta, Mastercam suuntaa automaattisesti konstruktiotason ja työkalutason uuden kuvannon mukaan. Oman kuvannon käyttö geometrian piirtämiseen Tässä harjoituksessa luodaan geometriaa uutta konstruktiotasoa käyttämällä. Huomaat, että uusi kuvanto määrittää geometrian suunnan. Sen jälkeen asetat geometrian uuden kuvannon mukaiseksi. 1 Valitse Luo, Kaari, Luo ympyrä keskiöpiste.

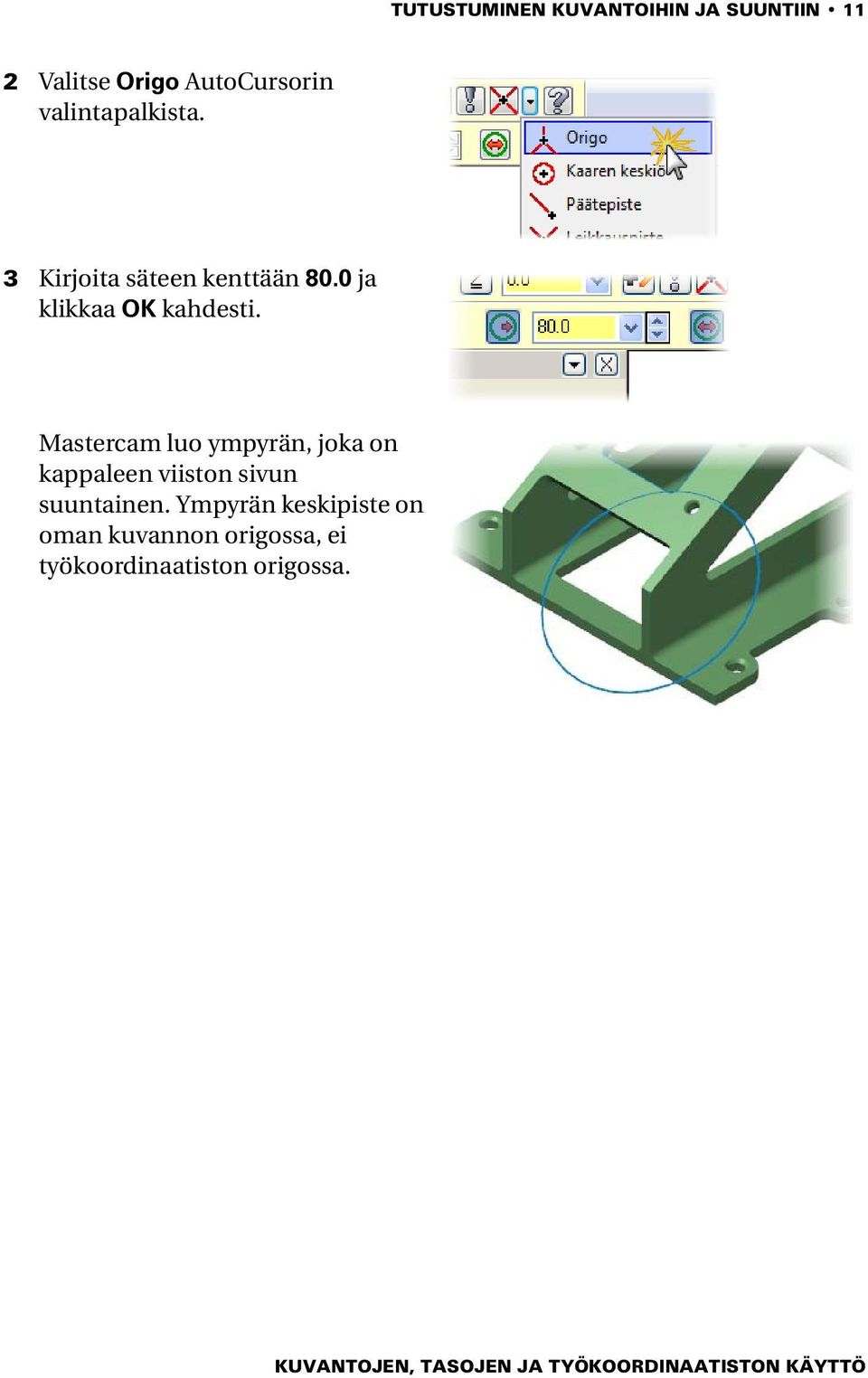

16 TUTUSTUMINEN KUVANTOIHIN JA SUUNTIIN 11 2 Valitse Origo AutoCursorin valintapalkista. 3 Kirjoita säteen kenttään 80.0 ja klikkaa OK kahdesti. Mastercam luo ympyrän, joka on kappaleen viiston sivun suuntainen. Ympyrän keskipiste on oman kuvannon origossa, ei työkoordinaatiston origossa.

17 12 OMAN KUVANNON KÄYTTÖ GEOMETRIAN PIIRTÄMISEEN 4 Paina F9. Järjestelmän oletuskoordinaatisto ja origo näkyvät ruskeina ja oma konstruktio/työkalutaso sinisinä. 5 Piilota akselit painamalla uudelleen [F9]. 6 Klikkaa Kuvanto, Nimetty kuvanto 7 Valitse VIISTO SIVU-kuvanto ja klikkaa OK. Nyt katsot kappaletta suoraan alas kohti kappaleen viistoa sivua. Kuvanto on nyt luodun oman kuvannon mukainen.

18 TUTUSTUMINEN KUVANTOIHIN JA SUUNTIIN 13 8 Poista ympyrä.

19 14 OMAN KUVANNON KÄYTTÖ GEOMETRIAN PIIRTÄMISEEN

20 LUKU 2 1Työkalutason ja työkoordinaatiston muuttaminen Tässä harjoituksessa työstetään kappaleen vinon tason suuntainen profiili. Työstöradat sitä varten luodaan kahdella eri tavalla: Ensimmäiseksi se työstetään ikään kuin kappale olisi kiinnitetty työpöytään. Työstämiseen käytetään kiertoakselisella työstökoneella, jolloin työkaluakseli voidaan kääntää oikeaan asentoon. Tätä varten työkalutaso valitaan vinon tason suuntaiseksi. Työkalutaso määrittää XY-tason, jossa työkalun liikkeet lasketaan. Toiseksi kappale työstetään ikään kuin se olisi kiinnitetty kiinnittimeen. Työstörata luodaan ikään kuin kappale olisi kiinnitetty työstettävän tason mukaan suoraan eikä geometriaa tarvitse liikuttaa eikä siirtää. Tätä varten työkoordinaatistoa käännetään niin, että työkoordinaatisto on kappaleen vinon tason suuntainen. Kun työstöradat on luotu, ne postprosessoidaan, jonka jälkeen tutustutaan akselien kiertokomentojen NC-koodeihin. Lopuksi näiden erilaisten työstömenetelmien NCtulostusta verrataan keskenään. Aloita harjoitus avaamalla tiedosto KIINNITIN TK-KUVANTO.MCX-6.

21 16 TYÖKALUTASON VALITSEMINEN Jos jatkat suoraan ensimmäisestä harjoituksesta ja siinä käytetty tiedosto on avoinna, voit käyttää sitä. Työkalutason valitseminen Työkalutaso määrittää XY-tason, jolle työstörata lasketaan. Tavallisessa 3-akselisessa työstöradassa työkaluakseli on yleensä työkalutason normaalin suuntainen. Kun asetat työkalutasoa, sinun on suunnattava se jonkun kuvannon mukaan. Työstöradan XY-taso on yhdensuuntainen valitun kuvannon kanssa. Valitun kuvannon origo määrittää työstöohjelman origon. Ellei työkalutaso ole yhdensuuntainen XY-oletustason kanssa, työkalutason valinta tulostaa työstörataa postprosessoitaessa A- tai B-akselin koodit. Huom.: Tulostuu onnistuu vain silloin, kun koneenmäärittelyyn on konfiguroitu oikeat kiertoakselin komponentit ja postprosessori on konfiguroitu oikein kiertoakselitulostukseen.) Tässä esimerkissä työkalutaso asetetaan kappaleen vinon tason suuntaiseksi. 1 Klikkaa Suunnat, Nimetty kuvanto 2 Valitse VIISTO SIVU ja klikkaa OK. Tilarivi päivittyy näyttämään uuden työkalutason.

22 TYÖKALUTASON JA TYÖKOORDINAATISTON MUUTTAMINEN 17 Aukon työstäminen Harjoituksessa luodaan profiilirata kappaleen viistolla sivulla olevan aukon työstämiseksi. 1 Valitse Profiili Työstäradatvalikosta. 2 Hyväksy tarvittaessa Mastercamin oletuksena ehdottama NC-tiedoston nimi. 3 Ketjuta profiili ja klikkaa OK. Ketjutusnuolen tulisi osoittaa vastapäivään. 4 Valitse puurakenteesta Työkalu. 5 Valitse 10mm pyöristettypäinen jyrsintappi. 6 Valitse puurakenteesta Työstöparametrit.

23 18 AUKON TYÖSTÄMINEN 7 Varmista, että asetukset ovat kuvan mukaiset. 8 Valitse puurakenteesta Lähestyminen/poistuminen. 9 Anna arvot kuvan mukaan. 10 Valitse puurakenteesta Siirtymisparametrit.

24 TYÖKALUTASON JA TYÖKOORDINAATISTON MUUTTAMINEN Anna arvot kuvan mukaan. 12 Klikkaa OK työstöradan luomiseksi. 13 Valitse Tiedosto, Tallenna nimellä ja tallenna tiedosto uudella nimellä. Näin suojaat alkuperäistä tiedostoa päällekirjoittamiselta.

25 20 TYÖSTÖRADAN ESIKATSELU Työstöradan esikatselu Seuraavaksi simuloidaan työstörata, jolloin nähdään työkalun asento suhteessa työkappaleeseen. 1 Valitse työstörata Operaatioiden hallinnassa. 2 Klikkaa Operaatioiden hallinnassa Simuloi valitut operaatiot. 3 Valitse simuloinnin valintaikkunassa Näytä työkalu - ja Näytä pidin -painikkeet. 4 Klikkaa Työstä-painiketta nähdäksesi työkalun liikkuvan työstöradalla. Työkalua kierretään, jotta työkaluakseli säilyy kappaleen vinon tason suuntaisena. Vino taso määrittää VIISTO SIVU-työkalutason. 5 Klikkaa OK Simuloinnin valintaikkunassa, kun haluat lopettaa simuloinnin.

26 TYÖKALUTASON JA TYÖKOORDINAATISTON MUUTTAMINEN 21 NC-koodin tarkasteleminen Koska työkalutaso (ja työkalun akseli) on kallistunut suhteessa X-akseliin, postprosessoidussa koodissa tulisi näkyä A-akselin kiertokoodi. 1 Valitse työstörata Operaatioiden hallinnasta ja klikkaa Postprosessoi valitut operaatiot - painiketta. 2 Aseta parametrit kuten kuvassa ja klikkaa OK. 3 Klikkaa OK, jos NC-tiedostolle kehotetaan antamaan uusi nimi. 4 Tutustu näytölle avautuvaan NCkoodiin. NC-ohjelmassa tulisi näkyä A- akselin kiertoliikkeen koodi ennen kuin työkalu tunkeutuu materiaaliin. Työkoordinaatiston muuttaminen vaakasuoran tason suuntaisen aukon työstämiseksi. Seuraavaksi aukko työstetään toisella tavalla ikään kuin taso, jolla aukko sijaitsee olisi suorassa. Nyt kierrretään työkoordinaatistoa työkaluakselin sijasta niin, että koordinaatisto on yhdensuuntainen kappaleen halutun sivun kanssa. Tätä varten työkoordinaatisto asetetaan VIISTO SIVU-kuvannon mukaan.

27 22 TYÖKOORDINAATISTON MUUTTAMINEN VAAKASUORAN TASON SUUNTAISEN AUKON Tässä esimerkkissä kappale on kiinnitetty pöytään siten, että sivu voidaan työstää 3- akselisella jyrsinkoneella. Kun koordinaatistoa siirretään niin, että se on valitun geometrian suuntainen, se tarkoittaa sitä, että kappaletta ei tarvitse työpöydällä siirtää. Tämä on usein helpompaa ja paljon nopeampaa. 1 Valitse Työkoordinaatisto, Nimetty kuvanto Tilariviltä. 2 Valitse VIISTO SIVU ja klikkaa OK. 3 Valitse tilariviltä Kuvanto, Oikealta (työkoord.).

28 TYÖKALUTASON JA TYÖKOORDINAATISTON MUUTTAMINEN 23 Huomaat, että kappale näyttää siltä kuin sitä olisi käännetty. Kun katsot akseleiden ikonia näytön vasemmassa alanurkassa, huomaat kuitenkin, että akselistoa on käännetty eikä kappaletta. Uuden työkoordinaatiston käyttö työstöradalla Kun nyt luot työstöradan, voit tehdä sen samalla tavalla kuin edellisessäkin työstöradassa. Voit yksinkertaisesti muokata jo luotua työstörataa ja käyttää uutta työkoordinaatistoa ja verrata tuloksia. 1 Muuta kuvanto Isometriseksi (työkoord.). 2 Klikkaa Operaatioiden hallinnassa työstöradan Parametrit-ikonia.

29 24 UUDEN TYÖKOORDINAATISTON KÄYTTÖ TYÖSTÖRADALLA 3 Valitse puurakenteesta Suunnat (työkoordinaatisto). 4 Klikkaa Valitse työkoordinaatiston kuvanto -painiketta Työkoordinaatisto-kohdassa. 5 Valitse VIISTO SIVU ja klikkaa OK. 6 Valitse näytettäväksi Suhteessa työkoordinaatistoon.

30 TYÖKALUTASON JA TYÖKOORDINAATISTON MUUTTAMINEN 25 Vertaa Suunnat (työkoordinaatisto) -sivuasi vieressä olevaan kuvaan. 7 Hyväksy parametrien muutokset klikkaamalla OK-painiketta. 8 Klikkaa Operaatioiden hallinnassa Regeneroi kaikki keskeneräiset operaatiot. 9 Simuloi tämä työstörata samalla tavoin kuin aiempikin. Huomaat, että työkalun akseli ei kierry lainkaan.

31 26 NC-KOODIN TARKASTELEMINEN NC-koodin tarkasteleminen Kun olet postprosessoinut tämän työstöradan, NC-tiedostosta ei pitäisi löytyä kiertokoodeja. 1 Valitse työstörata Operaatioiden hallinnasta ja klikkaa Postprosessoi valitut operaatiot - painiketta. 2 Aseta parametrit kuten kuvassa ja klikkaa OK. 3 Klikkaa Ok, jos NC-tiedostolle kehotetaan antamaan uusi nimi. 4 Klikkaa Kyllä, jos kysytään tallennetaanko kansiossa olevan tiedoston päälle. 5 Tutustu näytölle avautuvaan NCkoodiin. Tässä NC-ohjelmassa ei pitäisi näkyä A-akselin kiertoa. Huomautus: Ainoa syy A0-koodiin on se, että postprosessori oli sama kuin edellisessäkin työstöradassa. Työkoordinaatistoa käytettiin ehkäisemään kierron tulostuminen, jolloin voidaan turvallisesti käyttää 3-akselista postprosessoria ja konemäärittelyjä.

32 LUKU 3 0Kahden eri kiinnittimissä olevan kappaleen työstö Tässä harjoituksessa luodaan työstörata kahdelle erilaiselle kappaleelle samaan NCtiedostoon. Kumpikin kappale kiinnitetään työpöydälle eri ruuvipuristimeen. Kappaleiden työstämiseksi kummallekin ruuvipuristimelle on asetettava eri origot. Sen jälkeen luodaan kaksi erilaista työstörataa ja annetaan kullekin työstöradalla oma nollapisteen(origon) numero. Kun työstöradat pohjautuvat eri nollapisteisiin koordinaattiasemien sijaan, ruuvipuristimien sijoittaminen työpöydälle on vapaampaa. Asetuksia koneen pöydälle tehtäessä tarvitsee vain mitata ruuvipuristimeen kiinnitettyjen aihioiden etäisyys. Mastercamissa nollapisteet annetaan seuraavalla tavalla: Kullekin ruuvipuristimelle luodaan uusi kuvanto. Kullekin kuvannolle määritellään origo johonkin ruuvipuristimen kohtaan ja kerrotaan Mastercamille mikä nollapisteen numero kuhunkin kuvantoon annetaan. Ennen kuin kukin operaatio luodaan, valitaan oikea kuvanto; Mastercam tulostaa automaattisesti oikean nollapisteen siirron koodit, kun operaatio postprosessoidaan. Tässä esimerkissä oletetaan, että työstökone käyttää origoon siirtymiseen G54-G59 - koodeja ja että G57 ja G58 on varattu kyseisille kahdelle kiinnittimelle. Aloita harjoitus avaamalla tiedosto MONIKIINNITYS.MCX-6.

33 28 ENSIMMÄISEN KUVANNON LUONTI Ensimmäisen kuvannon luonti Koska molemmat kappaleet työstetään Päältä-tasossa, uudet kuvannot luodaan kopioimalla koordinaatistojärjestelmän Päältä-kuvanto. Sen jälkeen muutetaan origo ja nollapisteen siirron numero kullekin uudelle kuvannolle. 1 Valitse Työkoordinaatisto, Kuvantojen hallinta. 2 Varmista, että Päältä-kuvanto on valittuna ja klikkaa Kopioi. Kuvanto, KOPIO PÄÄLTÄ luodaan ja se valitaan automaattisesti. 3 Klikkaa KOPIO PÄÄLTÄ, jonka jälkeen voit nimetä sen uudelleen. 4 Nimeä kuvanto G57 KUVANNOKSI. Tätä kuvantoa käytetään vasemman puoleiseen puristimeen.

34 KAHDEN ERI KIINNITTIMISSÄ OLEVAN KAPPALEEN TYÖSTÖ 29 5 Klikkaa Aseta valitulle kuvannolle uusi origo -painiketta. 6 Valitse piste puristimen oikealta puolelta. 7 Kirjoita 3 Nollapisteen siirto - kohtaan. 8 Kirjoita Nollapiste kiinnittimelle 1 kohtaan Kommentti. Toisen kuvannon luonti Avaa Kuvantojen hallinta (ellei se ole avoinna) ja toista äskeiset vaiheet luodaksesi kuvannon toiselle puristimelle.

35 30 ENSIMMÄISEN KUVANNON KÄYTTÄMINEN 1 Valitse PÄÄLTÄ-kuvanto ja klikkaa Kopioi. 2 Nimeä kuvanto G58 KUVANNOKSI. Tätä kuvantoa käytetään oikean puoleiseen puristimeen. 3 Klikkaa Valitse-painiketta. 4 Valitse piste puristimen oikealta puolelta. 5 Kirjoita 4 Nollapisteen siirto -kohtaan. 6 Kirjoita Nollapiste kiinnittimelle 2 kohtaan Kommentti. 7 Sulje Kuvantojen hallinta klikkaamalla OK. Ensimmäisen kuvannon käyttäminen Aseta työkalutaso G57 KUVANTOON, jolloin kappaleen nollapiste ja nollapisteen siirto määrittyvät kuvannon mukaan automaattisesti.

36 KAHDEN ERI KIINNITTIMISSÄ OLEVAN KAPPALEEN TYÖSTÖ 31 1 Klikkaa Suunnat, Nimetty kuvanto 2 Valitse G57 KUVANTO ja klikkaa OK. 3 Painamalla [F9] työkalutason/ konstruktiotason akselit tulevat näkyviin sinisinä. 4 Paina F9 uudestaan piilottaaksesi akselit. Ensimmäisen työstöradan luominen Ensimmäiseen G57-puristimeen kiinnitetylle kappaleelle luodaan tavallinen taskuntyöstörata.

37 32 ENSIMMÄISEN TYÖSTÖRADAN LUOMINEN 1 Valitse Työstöradat, Tasku. 2 Klikkaa OK hyväksyäksesi NC-tiedoston oletusnimen. 3 Ketjuta G57 puristimessa profiili taskun yläosasta ja klikkaa OK. Ketjutuksen suunnalla ei ole merkitystä. 4 Valitse puurakenteesta Työkalu. 5 Valitse 10mm tasapäinen jyrsintappi. 6 Kirjoita G57 - puristin 1 kommentiksi. 7 Valitse puurakenteesta Rouhinta. Rouhinta-sivu on työstöparametrien alisivu. Laajenna tarvittaessa Työstöparametrien kohta näkyviin.

38 KAHDEN ERI KIINNITTIMISSÄ OLEVAN KAPPALEEN TYÖSTÖ 33 8 Valitse Yhdensuuntainen spiraali ja anna parametrit kuten kuvassa. 9 Valitse puurakenteesta Lähestymisliike. 10 Klikkaa Ramppi ja jätä muuta parametrit oletusarvoihinsa. 11 Valitse puurakenteesta Viimeistely. 12 Anna arvot kuvan mukaan. 13 Valitse puurakenteesta Siirtymisparametrit.

39 34 ENSIMMÄISEN TYÖSTÖRADAN LUOMINEN 14 Kirjoita arvot kuvan mukaisesti. Kaikkien arvojen tulisi olla inkrementaalisia. 15 Klikkaa OK työstöradan luomiseksi.

40 KAHDEN ERI KIINNITTIMISSÄ OLEVAN KAPPALEEN TYÖSTÖ 35 Työstöradan luominen jälkimmäistä kuvantoa käyttäen Toiseen puristimeen kiinnitettyä kappaletta varten asetetaan työkalutaso G58 KUVANTOON ja luodaan profiilirata. 1 Klikkaa Suunnat, Nimetty kuvanto 2 Valitse G58 -kuvanto ja klikkaa OK. 3 Painamalla [F9] työkalutason/ konstruktiotason akselit tulevat näkyviin sinisinä. 4 Paina F9 uudestaan piilottaaksesi akselit.

41 36 TYÖSTÖRADAN LUOMINEN JÄLKIMMÄISTÄ KUVANTOA KÄYTTÄEN 5 Valitse Työstöradat, Profiilirata. 6 Klikkaa OK hyväksyäksesi NC-tiedoston oletusnimen. 7 Ketjuta käyrä G58-puristimen kappaleen yläosasta ja klikkaa OK. Tälle operaatiolle ketjutuksen suunnan on oltava myötäpäivään. 8 Valitse puurakenteesta Työkalu. 9 Valitse 6mm tasapäinen jyrsintappi. 10 Kirjoita G58 - puristin 2 kommentiksi. 11 Valitse puurakenteesta Siirtymisparametrit.

42 KAHDEN ERI KIINNITTIMISSÄ OLEVAN KAPPALEEN TYÖSTÖ Kirjoita arvot kuvan mukaisesti. Kaikkien arvojen tulisi olla inkrementaalisia. 13 Klikkaa OK työstöradan luomiseksi.

43 38 NC-KOODIN LUONTI NC-koodin luonti 1 Klikkaa Työstörataryhmää valitaksesi kaikki ryhmän operaatiot. 2 Klikkaa Postprosessoi valitut operaatiot -painiketta. 3 Aseta parametrit kuten kuvassa ja klikkaa OK. 4 Klikkaa Ok, jos NC-tiedostolle kehotetaan antamaan uusi nimi.

44 KAHDEN ERI KIINNITTIMISSÄ OLEVAN KAPPALEEN TYÖSTÖ 39 5 Tutustu näytölle avautuvaan NC-koodiin. Kummallekin operaatiolle Mastercam on asettanut kappaleen nollapisteen ja asianmukaisen työkoordinaatiston.

45 40 NC-KOODIN LUONTI

46 LUKU 4 0Palettikiinnittimen käyttö Tässä harjoituksessa käytetään vaakakaraista työstö keskusta (HMC) työstämään paletin sivuille kiinnitetyt kappaleet. Tämä työ tehdään kolmessa vaiheessa: Ensimmäiseksi koneenmäärittelyssä kerrotaan Mastercamille kummankin suoraan liikkuvan akselin suuntaisuus ja akseli jonka ympäri paletti kiertyy. Toiseksi luodaan kullekin paletin sivulle uusi kuvanto. Kuhunkin kuvantoon asetetaan asianmukaiset tasot, origot kunkin paletin sivun nurkkaan ja nollapisteiden siirrot. Kolmanneksi luodaan työstöradat uusia työkalutasoja käyttäen. Työstöradat ovat tavallisia tasausoperaatioita. Kun koneenmäärittely ja kuvannot on asianmukaisesti luotu, huomaat, että Mastercam luo automaattisesti oikean kiertoliikkeen paletin kääntämiseksi koneen ja kuvantojen valintojen myötä. Kun työstöradat on luotu, radat postprosessoidaan, jonka jälkeen NC-koodista tarkastetaan paletin kierrot ja vastaavat kuvannot. Aloita harjoitus avaamalla tiedosto PALETTI.MCX-6.

47 42 VAAKAKARAISEN TYÖSTÖKESKUKSEN KONEENMÄÄRITTELY Vaakakaraisen työstökeskuksen koneenmäärittely Vaakakaraisen työstökeskuksen käyttö korostaa koneenmäärittelyn tärkeyttä, koska Z-akseli ei enää ole pystysuorassa. Koneenmäärittelyn avulla Mastercamille kerrotaan koneen akseleiden suhteesta akseliin, johon kappale on piirretty ja koneenmäärittelyn avulla voit ohjelmoida työstöradat luonnollisesti kappaletta kiinnittimessä kääntämättä tai tekemättä muita keinotekoisia temppuja. Tätä esimerkkiä varten koneenmäärittely on jo luotu, mutta käy määritykset läpi seuraavalla tavalla. 1 Klikkaa Operaatioiden hallinnassa Tiedostot. 2 Klikkaa Koneryhmän ominaisuudet -valintaikkunassa Muokkaapainiketta. Koneenmäärittelyn valintaikkuna avautuu ja nyt voidaan tarkastella koneen komponenttien puuta. 3 Klikkaa hiiren oikealla painikkeella Z-akselin komponenttia ja valitse Ominaisuudet. Konekomponenttien valintaikkuna avautuu.

48 PALETTIKIINNITTIMEN KÄYTTÖ 43 4 Tarkasta, että Koneen koordinaatti Z on +Y-akselin suuntainen. 5 Klikkaa OK palataksesi Koneenmäärittelyyn. 6 Toista vaihe 3 B-akselin komponentille. 7 Tarkista, että Koneen koordinaatti B on yhdensuuntainen +Z-akseliin ja että kulman 0-asema on +Ysuuntainen. 8 Klikkaa OK kunnes sekä Koneenmäärittelyn että Koneryhmän ominaisuuksien valintaikkunat on suljettu. Kuvantojen luonti Seuraavaksi luodaan oma kuvanto kullekin paletin sivulle dynaamisia suuntia käyttäen. Kussakin kuvannossa on seuraavat ominaisuudet:

49 44 KUVANTOJEN LUONTI Työkalu- ja konstruktiotasojen suuntaukset pitkin paletin sivua. Tällä määritellään B-akselin kierron koodi, sitten kun operaatiota postprosessoidaan. Uusi origo kunkin työstettävän aihion nurkkaan. Tällä määritellään kunkin työstöradan kappaleen nollapiste. Nollapisteen siirto. Tällä määritellään asianmukainen, nollapisteen siirron NC-koodi (G54, G55 jne.). Kaikki nämä piirteet aktivoituvat automaattisesti aina silloin, kun valitset kuvannot työkalutasoina. Varsinaisesti sinun ei tarvitsisi luoda uusia kuvantoja näiden kappaleiden asianmukaiseen työstöön. Voisit ohjelmoida työstöradat VASEMMALTA, OIKEALTA, EDESTÄ ja TAKAA -vakiokuvannoilla ja työstöradat toimisivat hyvin. Jos kuitenkin haluat muokata kuvantoa kuten esimerkiksi muuttaa sen origoa on hyvä ja käytännöllinen tapa muokata kopiota eikä Mastercamin vakiokuvantoa. Tee seuraavat toimenpiteet: Piilota kaikki tasot paitsi 5 ja 31. Poista varjostus käytöstä. Vaihda Isometriseen kuvantoon. Kierrä kuvantoa kussakin vaiheessa ja zoomaa tarpeen mukaan. Harjoitus voidaan varsin hyvin tehdä myös kaikki tasot näkyvillä. Grafiikkaikkunassa näkyvän geometrian rajaaminen kuitenkin helpottaa työskentelyä. Ensimmäinen määriteltävä kuvanto on paletin edestä, ja sitä kutsutaan B0-kuvannoksi. 1 Valitse tilariviltä Suunnat, Dynaamiset suunnat. Dynaamiset suunnat - valintaikkuna avautuu.

50 PALETTIKIINNITTIMEN KÄYTTÖ 45 2 Klikkaa kappaleen vasenta alanurkkaa B0-tasolla. Ensimmäinen valinta asettaa suunnan origon. Dynaaminen akselistosymboli on grafiikkaikkunan interaktiivinen elementti, jota käytetään suunnan akselien paikallistamiseen. Klikkaa Ohje, jos haluat lisätietoja akselistosymbolin käytöstä. 3 Klikkaa Y-akselin kirjainta kiertääksesi akselia X-akselin ympäri. Huomautus: Akselien kunkin osan valitseminen aiheuttaa erilaisen käännön tai kierron. Liikkeet grafiikkaikkunassa havainnollistavat ja helpottavat oikeaa valintaa. 4 Klikkaa kappaleen tason vasenta yläkulmaa. Y-akselia kierretään yhdensuuntaiseksi kappaleen viiston sivun kanssa. VIHJE: Voit suurentaa ja pienentää näkymää pyörittämällä hiiren rullaa

51 46 B90-KUVANNON LUONTI 5 Klikkaa Dynaamisen akselistosymbolin keskiössä olevaa palloa. Akselistosymbolin origoa käytetään uuden tason origon muokkaamiseen. 6 Klikkaa kappaleen tason vasenta yläkulmaa. Origo ja dynaaminen akselistosymboli siirtyvät uuteen paikkaan. 7 Kirjoita B0 suunnan nimeksi Dynaamiset suunnat valintaikkunaan. 8 Valitse Nollapisteen siirto -ruutu klikkaamalla ja anna arvoksi 0. 9 Sulje valintaikkuna klikkaamalla OK-painiketta. B90-kuvannon luonti B90-kuvanto luodaan toistamalla useimmat edellisen kuvannon luontivaiheista. Jäljellä olevat suunnat edellyttävät lisäkiertoa. 1 Valitse tilariviltä Suunnat, Dynaamiset suunnat.

52 PALETTIKIINNITTIMEN KÄYTTÖ 47 2 Klikkaa kappaleen vasenta alanurkkaa B90-tasolla (paletin oikealla puolella). 3 Klikkaa Y-akselin kirjainta kiertääksesi akselia X-akselin ympäri. 4 Klikkaa kappaleen tason vasenta yläkulmaa. 5 Klikkaa X-akselin kirjainta kiertääksesi akselia Y-akselin ympäri.

53 48 B180-KUVANNON LUONTI 6 Klikkaa kappaleen tason oikeaa alakulmaa. XY-suunta on nyt yhdensuuntainen kappaleen tason kanssa. 7 Klikkaa Dynaamisen akselistosymbolin keskiössä olevaa palloa. 8 Klikkaa kappaleen tason vasenta ylänurkkaa. Origo ja dynaaminen akselistosymboli siirtyvät uuteen paikkaan. 9 Kirjoita B90 suunnan nimeksi Dynaamiset suunnat valintaikkunaan. 10 Valitse Nollapisteen siirto -ruutu klikkaamalla ja anna arvoksi Sulje valintaikkuna klikkaamalla OK-painiketta. B180-kuvannon luonti Seuraavien kahden kuvannon luomiseksi geometrian kuvantoja kierretään niin, että kappaleen taakse nähdään B180- ja B270-asennoissa. 1 Valitse Suunnat, Dynaamiset suunnat.

54 PALETTIKIINNITTIMEN KÄYTTÖ 49 2 Klikkaa kappaleen vasenta alanurkkaa B180-tasolla (paletin takapuolella). 3 Klikkaa Y-akselin kirjainta kiertääksesi akselia X-akselin ympäri. 4 Klikkaa kappaleen tason vasenta ylänurkkaa. 5 Klikkaa X-akselin kirjainta kiertääksesi akselia Y-akselin ympäri. 6 Klikkaa kappaleen tason oikeaa alanurkkaa. 7 Klikkaa Dynaamisen akselistosymbolin keskiössä olevaa palloa.

55 50 B270-KUVANNON LUONTI 8 Klikkaa kappaleen tason vasenta ylänurkkaa. 9 Kirjoita B180 suunnan nimeksi ja aseta nollapisteen siirroksi Sulje valintaikkuna klikkaamalla OK-painiketta. B270-kuvannon luonti 1 Valitse Suunnat, Dynaamiset suunnat. 2 Klikkaa kappaleen vasenta alanurkkaa B270-tasolla (paletin vasemmalla puolella). 3 Klikkaa Y-akselin kirjainta kiertääksesi akselia X-akselin ympäri.

56 PALETTIKIINNITTIMEN KÄYTTÖ 51 4 Klikkaa kappaleen tason vasenta ylänurkkaa. 5 Klikkaa X-akselin kirjainta kiertääksesi akselia Y-akselin ympäri. 6 Klikkaa kappaleen tason oikeaa alanurkkaa. 7 Klikkaa Dynaamisen akselistosymbolin keskiössä olevaa palloa. 8 Klikkaa kappaleen tason vasenta ylänurkkaa. 9 Kirjoita B270 suunnan nimeksi ja aseta nollapisteen siirroksi Sulje valintaikkuna klikkaamalla OK-painiketta. Turva-alueen määrittäminen Kun työstössä käytetään palettia on järkevää luoda turva-alue paletin ympärille. Turva-alueella määritellään alue, jolle työkalu voi 4-5-akselisssa koneissa nousta. Turva-alueilla vältetään törmääminen kiinnittimiin, kappaleeseen tai silloin, kun pöytää käännetään. Turva-alue asetetaan osana koneryhmän ominaisuuksia.

57 52 TURVA-ALUEEN MÄÄRITTÄMINEN 1 Klikkaa Turva-alueen ikonia Operaatioiden hallinnassa. 2 Määritä turva-alue kuten viereisessä kuvassa. 3 Klikkaa OK. 4 Tuo seuraavaksi kaikki geometria näkyviin Tasojen hallinta -valintaikkunan avulla. 5 Aktivoi varjostus tarpeen mukaan.

58 PALETTIKIINNITTIMEN KÄYTTÖ 53 6 Valitse tilariviltä Kuvanto, Isometrinen (Työkoord.). Turva-alueen rajat näkyvät sinipunaisena. Voit valita, haluatko turva-alueen rajojen olevan näkyvissä merkitsemällä Näytä turva-alue -ruudun, joka näkyy kuvassa vaiheessa 2. Säilyttääksemme grafiikkaikkunan mahdollisimman selkeänä, turva-alueen rajoja ei tässä harjoituksessa jatkossa näytetä. Ensimmäisen työstöradan (B0) luominen Luotavat työstöradat ovat yksinkertaisia otsapinnan tasauksia 20 mm tasapäisellä tappiterällä.

59 54 ENSIMMÄISEN TYÖSTÖRADAN (B0) LUOMINEN 1 Valitse Suunnat, Nimetty kuvanto. 2 Valitse B0 kuvannon valinta - ikkunasta ja klikkaa OK. 3 Valitse Työstöradat Tasaus. 4 Klikkaa OK hyväksyäksesi NC-tiedoston oletusnimen. 5 Valitse Ketjutuksen valintaikkunasta Solidit.

60 PALETTIKIINNITTIMEN KÄYTTÖ 55 6 Valitse solidin sivu paletin B0- sivulta ja klikkaa OK. 7 Valitse puurakenteesta Työkalu. 8 Valitse 20mm tasapäinen jyrsintappi. 9 Kirjoita B0 - etupuoli kommentiksi. 10 Valitse puurakenteesta Työstöparametrit.

61 56 ENSIMMÄISEN TYÖSTÖRADAN (B0) LUOMINEN 11 Anna parametrit kuten kuvassa. 12 Valitse puurakenteesta Siirtymisparametrit. 13 Anna arvot kuvan mukaan. Kaikkien arvojen tulisi olla inkrementaalisia.

62 PALETTIKIINNITTIMEN KÄYTTÖ Klikkaa OK työstöradan luomiseksi. Toisen työstöradan (B90) luominen Seuraavissa vaiheissa edetään samalla tavoin kuin edellisessä harjoituksessa. 1 Valitse Suunnat, Nimetty kuvanto. 2 Valitse B90 Kuvannon valinta - ikkunasta ja klikkaa OK. 3 Valitse Työstöradat Tasaus. 4 Valitse solidin sivu paletin B0- sivulta ja klikkaa OK. 5 Valitse puurakenteesta Työkalu.

63 58 KOLMANNEN TYÖSTÖRADAN (B180) LUOMINEN 6 Kirjoita B90 - oikea puoli kommentiksi. 7 Klikkaa OK työstöradan luomiseksi. Huomautus: Ensimmäisen tasausoperaation parametrit siirtyvät seuraaviin tasausoperaatioihin. Valitse halutessasi parametrisivut tarkasteltavaksi. Suuntien asettaminen ennen operaation luomista varmistaa oikean suunnan valinnan työstörataa varten. Kolmannen työstöradan (B180) luominen Seuraavat vaiheet ovat miltei samanlaiset kuin edellisessä työstöradassa. 1 Vaihda geometrian katselusuunnan kuvannoksi Takaa. Sen voit tehdä esimerkiksi valitsemalla Kuvanto, Takaa kuvanto tilariviltä ja käyttää sitten Dynaamista kiertoa, jonka avulla näet sekä B180- että B270-sivun samalla kertaa. 2 Valitse Suunnat, Nimetty kuvanto. 3 Valitse B180 Kuvannon valinta - ikkunasta ja klikkaa OK.

64 PALETTIKIINNITTIMEN KÄYTTÖ 59 4 Valitse Työstöradat Tasaus. 5 Valitse solidin sivu paletin B180- sivulta ja klikkaa OK. 6 Valitse puurakenteesta Työkalu. 7 Kirjoita B180 - takapuoli kommentiksi. 8 Klikkaa OK työstöradan luomiseksi. Neljännen työstöradan (B270) luominen Seuraavissa vaiheissa edetään samalla tavoin kuin edellisessä harjoituksessa. 1 Valitse Suunnat, Nimetty kuvanto.

65 60 NELJÄNNEN TYÖSTÖRADAN (B270) LUOMINEN 2 Valitse B270 Kuvannon valinta - ikkunasta ja klikkaa OK. 3 Valitse Työstöradat Tasaus. 4 Valitse solidin sivu paletin B270- sivulta ja klikkaa OK. 5 Valitse puurakenteesta Työkalu. 6 Kirjoita B270 - vasen puoli kommentiksi. 7 Klikkaa OK työstöradan luomiseksi.

66 PALETTIKIINNITTIMEN KÄYTTÖ 61 NC-koodin tarkasteleminen 1 Klikkaa Työstörataryhmää valitaksesi kaikki ryhmän operaatiot. 2 Klikkaa Postprosessoi valitut operaatiot -painiketta. 3 Aseta parametrit kuten kuvassa ja klikkaa OK. 4 Klikkaa OK, jos NC-tiedostolle kehotetaan antamaan uusi nimi. 5 Tutustu näytölle avautuvaan NCkoodiin. Ensimmäisellä työstöradalla pitäisi nollapisteen siirtokoodina olla G54 eikä siinä pitäisi olla B-akselin kiertoa.

67 62 NC-KOODIN TARKASTELEMINEN 6 Vieritä NC-ohjelmaa ja etsi muiden paletin sivujen työstöradat. Kirjoittamasi kommentit opastavat sinua. Kullakin työstöradalla pitäisi olla asianmukainen nollapisteen siirto ja B-akselin kierto. Yhteenveto Onnittelut! Olet käynyt läpi kaikki Kuvantojen, tasojen ja työkoordinaatiston käyttö harjoitukset. Käytyäsi nyt läpi tämän harjoituskirjan suosittelemme tutustumista Mastercamin muihin ominaisuuksiin ja toimintoihin. Tässä tai muissa sarjassa saattaa olla sopivia harjoituskirjoja. Tämä kirjanen kuuluu Mastercamin Focus harjoituskirjoihin. keskittyy johonkin Mastercamin erityisen toimintoon, kuten asetuslehtiin tai piirrepohjaiseen poraukseen, ja niiden oppimiseen.. Muita harjoituskirjasarjojen aiheita ovat: Perusteet-harjoituskirjasarja: Tutustutaan yleisiin Mastercamin toimintoihin ja opetellaan perustaitoja Mastercamin käytön aloittamiseksi. Exploring-sarja:Sarjassa tutustutaan yksittäisiin Mastercamin ohjelmiin Mastercam for SolidWorks tai Mastercam Swiss Expert -ohjelmiin ja opetellaan ohjelmien käyttöä syvällisemmin. Mastercam harjoituskirjoja kehitetään jatkuvasti ja sarjaan lisätään uusia harjoituskirjoja. Lisätietoja saa Mastercam-edustajalta.

68 PALETTIKIINNITTIMEN KÄYTTÖ 63 Mastercamin tiedonlähteet Laajenna tietojasi Mastercamista seuraavien lähteiden avulla. Mastercam ohje Mastercamin ohjetiedosto avautuu valitsemalla Ohje, Sisältö Mastercamin valikkoriviltä tai paina [Alt+H] näppäimistöltä. Lisäksi suurimmassa osassa valintaikkunoita ja valintapalkkeja on Ohje-painike, josta saa tähän liittyvää tietoa. Mastercam-jälleenmyyjä Mastercam-edustajasi pystyy auttamaan suurimmassa osassa kysymyksiä. Tekninen tuki Mastercam-edustajasi tuntee parhaiten asiasi. Tarvittaessa voi myös kysyä valmistajan teknisestä tuesta, mutta on suositeltavaa ottaa yhteyttä ensin edustajaasi. Mastercam University Tämä on laaja oppimisympäristö, joka on käytettävissä vuorokauden ympäri. Sen sisältämän yli 180 videon avulla voi hioa taitojaan omaan tahtiinsa ja suorittaa Mastercam Certification - tutkinnon. Lisätietoja tästä saat jälleenmyyjältäsi. Internet Voit myös hakea apua Mastercam-keskusteluryhmästä, joka löytyy osoitteesta Lisäksi ohjeita ja videoita löytyy osoitteista ja jawww.mastercamedu.com. Ohjeita ja uutisia saat Facebookissa ( Twitterissä ( blogissa, Mastercam Xtras ( /blog.mastercam.com). YouTubessa voit seurata, kuinka Mastercam toimii käytännössä ( Ihan ite-harjoituksia ja harjoituskirjoja tulee jatkuvasti lisää.

69 64 MASTERCAMIN DOKUMENTAATIO Mastercamin dokumentaatio Mastercamin asennusohjelma asentaa seuraavat oppaat Mstercamin asennuskansion \Documentation-kansioon: Mastercam X6 Pikaopas Mastercam X6 Järjestelmänvalvojan opas Mastercam X6 Siirtymisopas Mastercam X6 Mastercam pikaopaskortti Mastercam X6 Tiedostojen sijainnit Mastercam X6 Post Debugger User s Guide Ota yhteyttä Kysymyksiin tästä tai jostakin muusta Mastercamin oppimateriaalista saat vastauksen ottamalla yhteyttä sähköpostitse osoitteeseeninfo@zenex.fi.
