1 CAD/CAM Software with world class precision and control... Mitä uutta

2 What s New in SURFCAM V5 Sisällys 1) TrueMill 3 2) TrueMill laskin 5 3) Sorvi uutuudet 6 4) 4-akselisen jyrsinnän uutuudet 6 5) 5-akselisen jyrsinnän uutuudet 7 6) Operation hallinta 13 7) Läpinäkyvä työtaso 14

3 1) TrueMill a. TrueMillin viipalointitoiminto on uudistettu tuottamaan parempia ja nopeampia työstöratoja samalla kun työstöradan laskenta-aika on nopeutunut. b. Taskujen työstöjäjestys on nyt aiempaa älykkäämpi vähentäen pikaliikkeiden määrää. c. 3-akselinen TrueMill on nyt yhden työkalun työstöstrategia jonka viipalointitapa on samanlainen kuin Z-Rouhinnassa. d. Mahdollisuus asettaa avointen taskujen työstö pois päältä. Se pakottaa TrueMillin tekemään työstöradat ainoastaan kappaleen sisäpuolisille muodoille. e. Lisätty myös mahdollisuus asettaa päälle syvyys ensin -taskuntyöstötapa. Se pakottaa TrueMillin työstämään jokaisen taskumuodon lopulliseen syvyyteen ennen siirtymistä seuraavaan muotoon. Tämä vähentää pikaliikkeiden määrää ja työstöaikaa. f. Mahdollisuus syöttää karanopeus erikseen helix-tunkeumaliikkeille. Page 3

4 Karanopeuden asetus helix-tunkeumalle g. Alkureijän poraus on nyt mahdollista myös TrueMill-työstöradoille. Page 4

5 2) TrueMill laskin a. Suositellut työstöarvot eri materiaaleille b. Työstöarvojen tallennus toistuvaa käyttöä varten c. Metrinen tai tuumainen yhteensopivuus d. Helppokäyttöinen e. Erillinen ohjelma f. Suositellut työstöarvot TrueMill-sertifioiduille työkaluille Määritä optimi työstöarvot saavuttaaksesi maksimi materiaalinpoistonopeuden TrueMill-työstöradoilla Page 5

6 3) Sorvi uutuudet a. Parannettu tuki räätälöidyille teräpitimille b. Parannettu tuki räätälöidyille terille d. Päivitetyt sorvityökalukirjastot. e. SCMOD-verifiointitiedostot säilyttävät orientaation f. Tuki sorvaukselle konstruktionäkymän suunnasta. g. Sorvauksen verifioinnissa parempi tuki sorvaus ja sorvaus/jyrsintä-operatioille. h. Auto-tarkistus on nyt mahdollista sorvin kierteityksessä. i. Materiaalirajaviiva saa mennä pidemmälle kuin sorvattava muoto. 4) 4-akselisen jyrsinnän uutuudet a. Yhtenäinen pyöritysakselin valintatapa 4 akselissa jyrsinnässä i. Knäkymä koordinaatistossa näytetään valittu pyöritysakseli. ii. Pyöritysakselin valinta säilyy ja asettuu uudestaan työkaluradan uudelleenluonnissa. Knäkymä koordinaatistossa näytetään valittu pyöritysakseli Page 6

7 5) 5-akselisen jyrsinnän uutuudet a. 5-akselinen rouhinta i. Usealla kierrolla 1. Lisätoiminto jolla 4-5 akselinen työstörata voidaan tehdä usealla kierrolla. Useita rouhintakiertoja 5-akselisessa swarf-työstöradassa Useita spiraali-rouhintakiertoja pitkin käyrää suljetun pinnan sisään Page 7

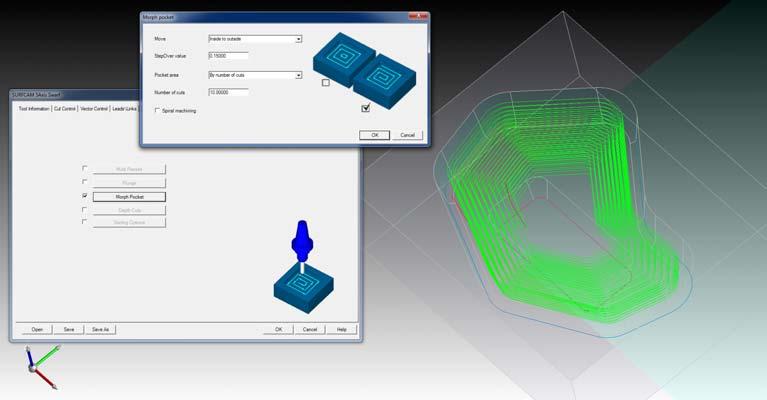

8 ii. Poraava rouhinta 1. Lisätoiminto jolla 4-5 akselinen työstörata voidaan tehdä poraavalla rouhinnalla. 5-akselinen poraava rouhinta iii. Morf-Tasku 1. Lisätoiminto jolla 4-5 akselinen työstörata voidaan tehdä morf-taskuna. 5-akselinen swarf-työstörata morf-taskuna Page 8

9 iv. Syvyys askel 1. Lisätoiminto jolla 4-5 akselinen työstörata voidaan tehdä rouhintana siten että annetaan syvyys askel työkaluakselin suunnassa. Useita rouhintalastuja työkaluakselin suunnassa b. Monivalinta i. Monivalinta-toiminto on käyttettävissä 4-5 akselisilla työstöoperaatioilla. c. Pinnan jatkaminen i. Pinnan jatkamis-toiminto jolla työstöradat voidaan muodostaa jatketuille pinnoille ilman että tarvitsee muuttaa itse kappaletta. Pinnan jatkeet työstöpinnoille Page 9

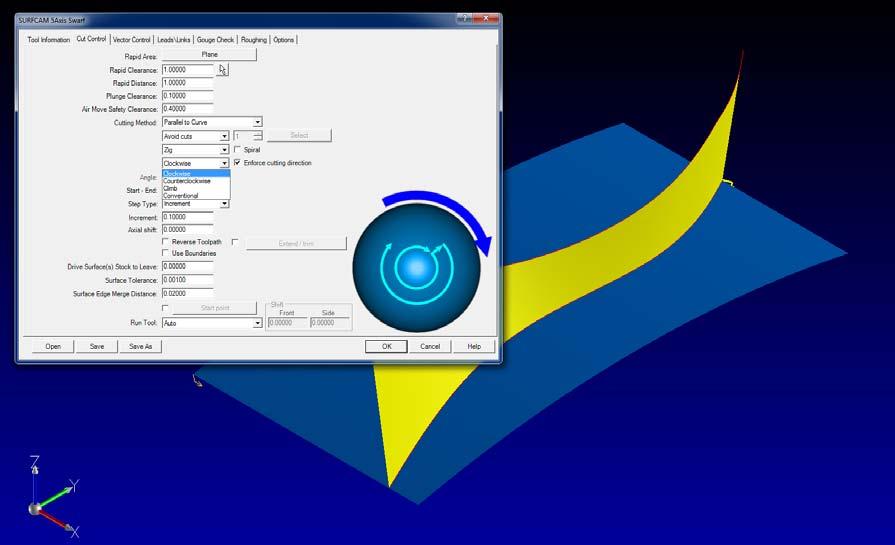

10 c. Parannettu työkalun lastuamissuunta i. Lastuamissuunnaksi on nyt valittavissa neljä erilaista vaihtoehtoa. 1. Myötäpäivään 2. Vastapäivään 3. Myötäjyrsintä 4. Vastajyrsintä ii. Lisäksi valittavissa Pakota lastuamissuunta kun lastuamissuunnaksi on valittu Myötäpäivään tai Vastapäivään. Myötäpäivään valittu e. Käyttäjää opastava grafiikka dialogi-ikkunoissa i. 4-5 akselisen jyrsinnän dialogi-ikkunoissa näytetään jokaiselle valinnalle kuva joka näyttää mitä sillä tehdään ja mitä eri vaihtoehdot ovat. Page 10

11 Kuva ilmaisee että on valittu planar lastuamistapa f. Lisätty kontrollit kertojen välisille linkeille 4-5 akselisella rouhintatyökaluradoilla. i. Uudet kontrollit ovat Sis/Ulos meno välilehdellä. Kertojen väliset linkit rouhintatyökaluradoilla Page 11

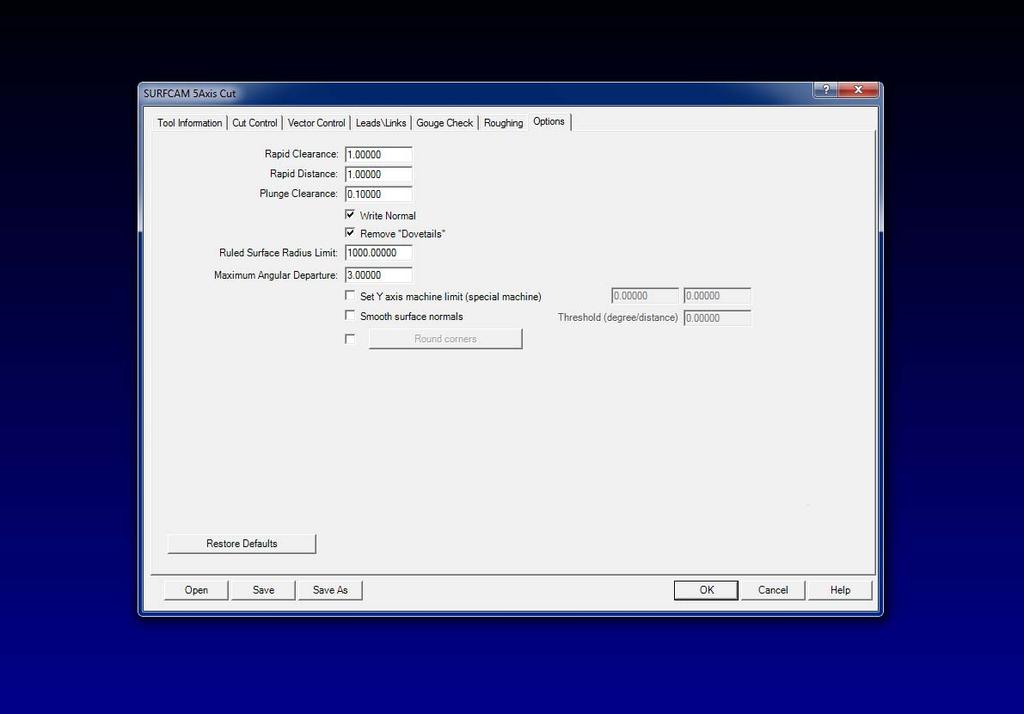

12 g. Optiot välilehteen lisätty kontrollit i. Aseta Y-akselin raja. ii. Pehmennä pinnan normaalit. iii. Pyöreät kulmat. Lisäykset Optiot välilehteen Page 12

13 6) Operaation hallinta a. Päälle/Pois valinta i. Käyttäjä voi valita operaatiot jotka postprosessoidaan. Page 13

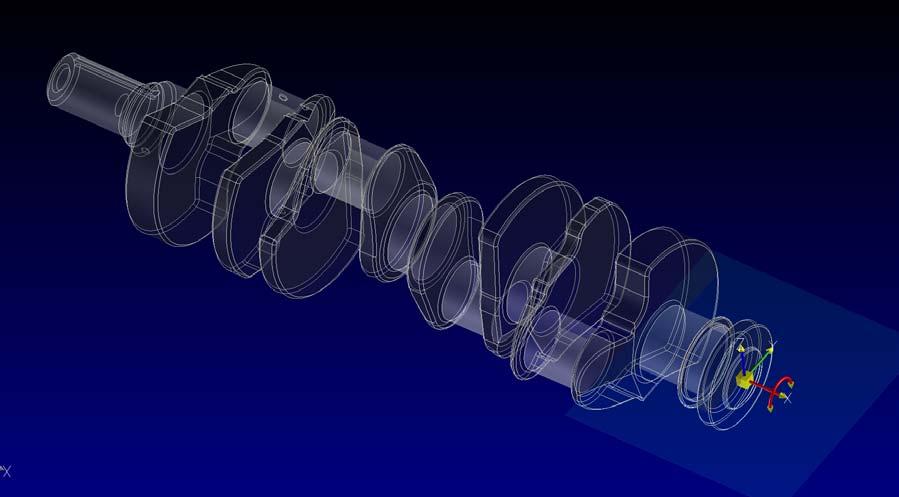

14 7) Läpinäkyvä työtaso a. Näyttää havainnollisesti valitun konstruktionäkymän kappaleella. Hiiren oikeanpuoleinen nappi asettaa seuraavat toiminnot 1. Piilota 2. Koko 3. Väri 4. Läpinäkyvyys Läpinäkyvä taso näyttää valitun konstruktionäkymän asennon Page 14 Surfware, Inc
