4 III Sisällysluettelo Johdanto... 1 Harjoituskirjassa opitaan...3 Yleiset vaatimukset Yleiskatsaus dynaamiseen jyrsintään... 5 Ketjun valitseminen dynaamisille työstöradoille...5 Dynaaminen aluejyrsintä...6 Dynaaminen jälkityöstö...7 Dynaaminen ydinjyrsintä...7 Dynaaminen profiili...8 Dynaamisen jyrsinnän parametrit Ketjun ja lähestymisen valitseminen Tässä harjoituksessa opitaan...11 Työstöradan luonnin aloittaminen Dynaamisen työstöradan luominen Lähestymismenetelmän valinta Dynaaminen aluejyrsintä Tässä harjoituksessa opitaan...21 Työstöradan luonnin aloittaminen Dynaamisen aluejyrsintäradan luominen Taskutyöstöradan luonti Operaatioiden vertailu Dynaaminen jälkityöstörata Tässä harjoituksessa opitaan...31

5 IV Työstöradan luonnin aloittaminen Dynaamisen jälkityöstöradan luominen Jälkityöstöradan luominen Operaatioiden vertailu Dynaaminen ydinjyrsintärata Tässä harjoituksessa opitaan...39 Työstöradan luonnin aloittaminen Dynaamisen ydinjyrsintäradan luominen Taskutyöstöradan luonti Operaatioiden vertailu Dynaaminen profiilityöstörata Tässä harjoituksessa opitaan...47 Työstöradan luonnin aloittaminen Dynaamisen profiiliradan luonti Profiiliradan luonti Operaatioiden vertailu Lopuksi...54 Mastercamin tiedonlähteet...55 Mastercamin dokumentaatio...56 Ota yhteyttä...56

6 JOHDANTO Mastercamin dynaamisissa 2D-suurnopeusjyrsintäradoissa voidaan hyödyntää työkalun koko lastu-uran pituutta ja saavuttaa suurin mahdollinen työstöteho. Radat on suunniteltu maksimoimaan materiaalin poisto ja minimoimaan työkalun kuluminen. Dynaamisten jyrsinratojen lisähyötyjä ovat muun muassa: Työkalun tukkeutumisen estäminen Minimi lämmönmuodostus Parempi lastun poisto Tässä harjoituskirjassa esitellään kaikki Mastercamin alla olevat älykkäät 2Dsuurnopeusjyrsinratojen sovellukset. Dynaaminen aluejyrsintä Työstää taskut käyttäen yhtä tai useampaa ketjua työstöradan ohjaukseen. Geometrian ketju, joka on 2D-alaltaan suurin työstetään: kaikki muut ketjut ovat vältettäviä saarekkeita. Dynaamista aluejyrsinnän rataa käytetään kappaleissa, jotka normaalisti työstettäisiin taskutyöstöradalla. Dynaaminen ydinjyrsintä Työstää avoimet taskumuodot tai pystyseinämäiset onkalomuodot käyttäen ulommaisena ketjuna aihion ulkoreunaa. Tämän alueen ulkopuolella työkalu liikkuu vapaasti. Dynaamista ydinjyrsintää

7 2 käytetään kappaleisiin, jossa jokin alue on tasattava, tavallisimmin kappaleen ulkopuoli. Dynaaminen profiili Työstää materiaalia seinämistä ja tukee suljettuja tai avoimia ketjuja. Työkalun liike muuntuu dynaamiseksi alueilla, jossa työkalu tukkeutuisi tai työkalun materiaalikuormitus kasvaisi liikaa. Dynaamista profiilirataa käytetään seinämissä tai profiileissa, joissa on pieniä säteitä. Dynaaminen jälkityöstö Työstää edellisistä operaatioista jäänyttä materiaalia. Dynaamista liikettä käytetään nopeaan, aikaisemmasta operaatioista jääneen tai tietyn kokoisen työkalun jättämän materiaalin poistoon. Dynaamista jälkityöstöä käytetään tapauksissa, joissa rouhinta jättää materiaalia nurkkiin tai kappaleen ahtaille alueille.

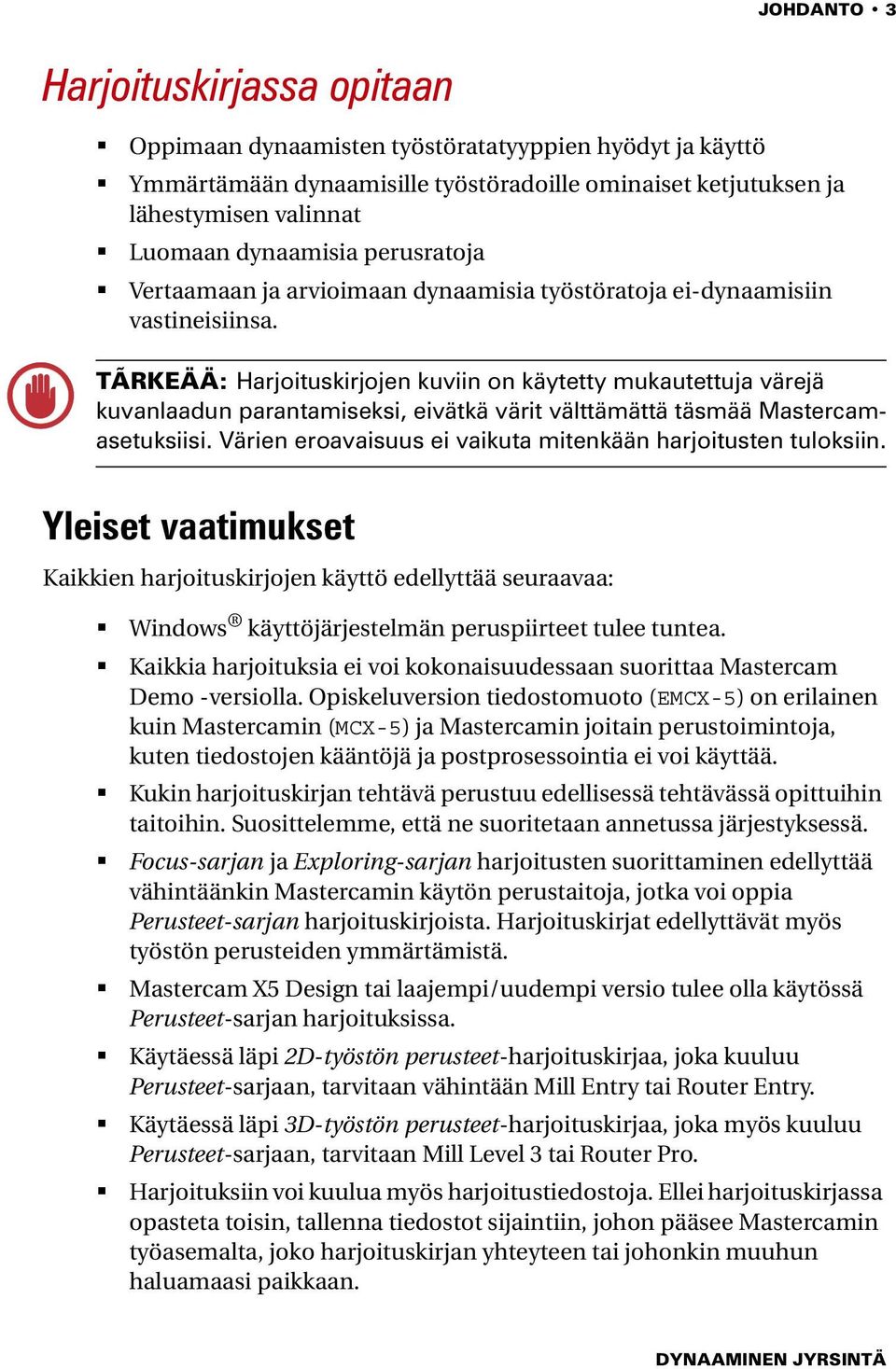

8 JOHDANTO 3 Harjoituskirjassa opitaan Oppimaan dynaamisten työstöratatyyppien hyödyt ja käyttö Ymmärtämään dynaamisille työstöradoille ominaiset ketjutuksen ja lähestymisen valinnat Luomaan dynaamisia perusratoja Vertaamaan ja arvioimaan dynaamisia työstöratoja ei-dynaamisiin vastineisiinsa. TÃRKEÄÄ: Harjoituskirjojen kuviin on käytetty mukautettuja värejä kuvanlaadun parantamiseksi, eivätkä värit välttämättä täsmää Mastercamasetuksiisi. Värien eroavaisuus ei vaikuta mitenkään harjoitusten tuloksiin. Yleiset vaatimukset Kaikkien harjoituskirjojen käyttö edellyttää seuraavaa: Windows käyttöjärjestelmän peruspiirteet tulee tuntea. Kaikkia harjoituksia ei voi kokonaisuudessaan suorittaa Mastercam Demo -versiolla. Opiskeluversion tiedostomuoto (EMCX-5) on erilainen kuin Mastercamin (MCX-5) ja Mastercamin joitain perustoimintoja, kuten tiedostojen kääntöjä ja postprosessointia ei voi käyttää. Kukin harjoituskirjan tehtävä perustuu edellisessä tehtävässä opittuihin taitoihin. Suosittelemme, että ne suoritetaan annetussa järjestyksessä. Focus-sarjan ja Exploring-sarjan harjoitusten suorittaminen edellyttää vähintäänkin Mastercamin käytön perustaitoja, jotka voi oppia Perusteet-sarjan harjoituskirjoista. Harjoituskirjat edellyttävät myös työstön perusteiden ymmärtämistä. Mastercam X5 Design tai laajempi/uudempi versio tulee olla käytössä Perusteet-sarjan harjoituksissa. Käytäessä läpi 2D-työstön perusteet-harjoituskirjaa, joka kuuluu Perusteet-sarjaan, tarvitaan vähintään Mill Entry tai Router Entry. Käytäessä läpi 3D-työstön perusteet-harjoituskirjaa, joka myös kuuluu Perusteet-sarjaan, tarvitaan Mill Level 3 tai Router Pro. Harjoituksiin voi kuulua myös harjoitustiedostoja. Ellei harjoituskirjassa opasteta toisin, tallenna tiedostot sijaintiin, johon pääsee Mastercamin työasemalta, joko harjoituskirjan yhteyteen tai johonkin muuhun haluamaasi paikkaan.

9 4 Perusteet-sarjan harjoitukset ovat myös saatavana Adobe Flash - yhteensopivassa videoformaatissa. Harjoituskirjaan voi kuulua myös lisävideoita. Lisäohjeita voi kysyä Mastercam-jälleenmyyjältä. Videoiden katselua varten Adobe Flash Player tulee olla asennettuna. Adobe Flash Player voidaan ladata osoitteesta Kaikki Mastercamin harjoituskirjoja varten Mastercam on konfiguroitava joko metriseen oletus- tai tuumaiseen asetukseen. Harjoituskirjassa on ohjeet asianmukaisen konfigurointitiedoston lataamiseksi.

10 LUKU 1 1Yleiskatsaus dynaamiseen jyrsintään Mastercamin 2D-suurnopeustyöstöradoissa (HST) on useita dynaamisia liikkeitä käyttäviä ratatyyppejä. Dynaaminen aluejyrsintä Dynaaminen jälkityöstö Dynaaminen ydinjyrsintä Dynaaminen profiili Dynaaminen työstörata hyödyntää mahdollisimman paljon työkalun leikkaavaa osaa minimoiden samalla työstön koko terän leveydeltä. Tällä menetelmällä poistetaan maksimi määrä materiaalia mahdollisimman nopeasti ja tehokkaasti ja pidennetään samalla työkalun kestoikää. Ketjun valitseminen dynaamisille työstöradoille Dynaaminen aluejyrsintä, dynaaminen ydinjyrsintä ja dynaaminen jälkityöstö edellyttävät tiettyä ymmärrystä ketjun valitsemisesta. Näiden työstöratojen luontia varten täytyy ainakin yhden ketjun olla suljetun. Laajimman 2D-alueen sisältämä ketju on työstöradan reunakäyrä. Kaikkia muita jäljelle jääviä ketjuja käsitellään geometrioina, joita työkalu välttää. Poikkeuksena on avoin ketju, joka on valittu käytettäväksi lähestymismenetelmänä.

11 6 Dynaaminen profiili ei edellytä suljettua ketjua työstöradan laskentaa varten. Työkalu työstää kaikki valitut geometriat. Ketjutuksen valintoihin tutustutaan lisää tulevissa luvuissa. Dynaaminen aluejyrsintä Dynaaminen aluejyrsintä on taskun työstörata, jossa käytetään dynaamisia liikkeitä. Reunakäyrä valitaan, lisätään saarekkeet, ulokkeet ja vältettävä geometria, annetaan työkalu, parametrit, lähestymismenetelmä ja siirtymisparametrit ja luodaan työstörata. Materiaalia poistetaan tehokkaasti sisältä ulospäin.

12 YLEISKATSAUS DYNAAMISEEN JYRSINTÄÄN 7 Dynaaminen jälkityöstö Dynaamisella jälkityöstöllä poistetaan edellisten operaatioiden jättämää materiaalia dynaamisesti. Poistettava materiaali lasketaan aikaisemmista operaatioista tai se lasketaan aikaisempien rouhintatyökalujen perusteella. Dynaamisessa jälkityöstöoperaatioissa käsitellään vain työstämättömät kohdat. Dynaaminen ydinjyrsintä Dynaaminen ydinjyrsintä on tasausoperaatio, jonka ominaisuuksiin kuuluu saarekkeiden ohittaminen. Työstörata luodaan dynaamisin liikkein mahdollisimman tehokkaasti. Työkalu poistaa materiaalia ulkopuolelta sisäänpäin. Liikkeellä luodaan työstörata, jonka sallitaan liikkua valitun reunan ulkopuolelle.

13 8 Dynaaminen profiili Dynaamisella profiililla luodaan tuttu profiilioperaatio käyttämällä dynaamisia liikkeitä ja erityisiä dynaamisen työstöradan parametreja. Dynaamisella liikkeellä estetään työstöä koko työkalun leveydeltä ja tukkeutumista pienissä nurkkasäteissä. Lisäksi käytössä on parametreja, joiden avulla voidaan opastaa Mastercamia työstämään seinämiin jäänyttä materiaalia. Dynaamisen jyrsinnän parametrit Lukuisat parametrit erottavat dynaamiset operaatiot vastaavista tavallisista 2Dsuurnopeusradoista. Mikronosto Lähestymismenetelmät Lähestymisen syöttö/nopeudet Profiili seinämä Mikronostolla työkalu nostetaan ylöspäin kappaleen pohjasta sillä kohdalla työstörataa, jossa materiaalia ei poisteta. Mikronosto vähentää lastujen pakkautumista ja työkalun kuumentumista. Syöttö paluuliikkeessä on myös säädeltävissä.

14 YLEISKATSAUS DYNAAMISEEN JYRSINTÄÄN 9 Dynaamisen aluejyrsintäoperaation lähestymismenetelmissä on monta tapaa materiaaliin lähestymiseen. Parametreihin kuuluvat mm. vain kierteinen lähestyminen, ensin kierteinen ja sitten keskilinjalla kierteinen lähestyminen ja mukautettu, avoin ketju. Mastercamin Ohje sisältää yksityiskohtaisia tietoja kustakin käytössä olevasta menetelmästä. Lähestymisen syöttö/nopeudet -parametrilla vältetään työkalun liiallista kuormittumista. Lähestymisen loputtua voidaan asettaa viive, jolloin kara ehtii saavuttaa tarpeellisen nopeuden ennen kuin materiaalin poistaminen alkaa. Profiilin seinämä -parametrilla asetetaan aihion paksuus ja aihiota muokanneen työkalun tiedot. Näiden arvojen avulla lasketaan tehokkain materiaalin poistamismenetelmä kappaleen seinämien työstöön. Dynaamiset jyrsintäradat luovat valittuihin ketjuihin perustuvia äärimmäisen tehokkaita liikkeitä. Työstöradat ovat osa 2D-suurnopeustyöstöperhettä, mutta niillä on tiettyjä lisäpiirteitä. Ne ovat Mastercamin suurnopeustyöstön oleellinen kehitysaskel. Nämä suurnopeustyöstöradat itsessään ovat askel eteenpäin normaalien taskutyöstön, tasauksen ja profiilin operaatioissa. Paras tapa dynaamisten ratojen opetteluun ja hyödyntämiseen on dynaamisiin ratojen luominen ja niihin tutustuminen. Siirry lukuun 2 tutustuaksesi ketjujen ja lähestymisen valintaan ja siihen, mikä vaikutus valinnoilla on työstörataan.

15 10

16 LUKU 2 2Ketjun ja lähestymisen valitseminen Ensimmäisessä luvussa luotiin lyhyt yleiskatsaus Mastercamin dynaamisten työstöratojen valintoihin. Tässä luvussa keskitytään ketjun ja lähestymisen valintaan yksinkertaisten esimerkkien avulla. Tekniikat ja esitetyt ratkaisut voidaan helposti soveltaa monimutkaisimpiin ja haastavimpiin kappaleisiin. Geometria, valinnat ja parametrit on yksinkertaistettu, jolloin varmistetaan se, että menetelmissä ja tuloksissa keskitytään olennaisiin kohtiin. Yksityiskohtaisia ohjeita koneenmäärittelyjen valintaan, grafiikan kuvannon tai konstruktiotason vaihtamiseen tai tasojen näyttämiseen ja piilottamiseen tai simulointiin ei anneta erikseen. Tutustu Basic 3D Design ja Basic 3D Machining - harjoituskirjoihin ennen kuin jatkat, jos nämä käsitteet eivät ole sinulle tuttuja. Tässä harjoituksessa opitaan Konfiguroimaan Mastercam metrisille operaatioille Avaamaan kappaletiedosto Luomaan dynaaminen työstörataoperaatio Lisäämään geometria, muokkaamaan parametreja ja tarkastelemaan työkalun liikettä Työstöradan luonnin aloittaminen 1 Käynnistä Mastercam haluamallasi tavalla: Kaksoisklikkaa Mastercamin ikonia työpöydällä tai Valitse Mastercam Windowsin Käynnistä valikosta. 2 Valitse metrinen oletuskonfigurointitiedosto:

17 12 a Valitse Asetukset, Konfigurointi. b c Valitse...\mcamxm.config <mm> alareunassa olevasta Nykyinenpudotusvalikosta. Klikkaa OK. 3 Avaa harjoituskirjan tiedosto Ketjutusesimerkit.MCX-5. 4 Valitse metrinen Mill-oletuskoneenmäärittely. 5 Sovita geometria näytölle painamalla [Alt+F1] tai klikkaamalla Sovitapainiketta. 6 Valitse Tiedosto, Tallenna nimellä ja tallenna tiedosto uudella nimellä. Näin suojelet alkuperäistä tiedostoa päällekirjoittamiselta.

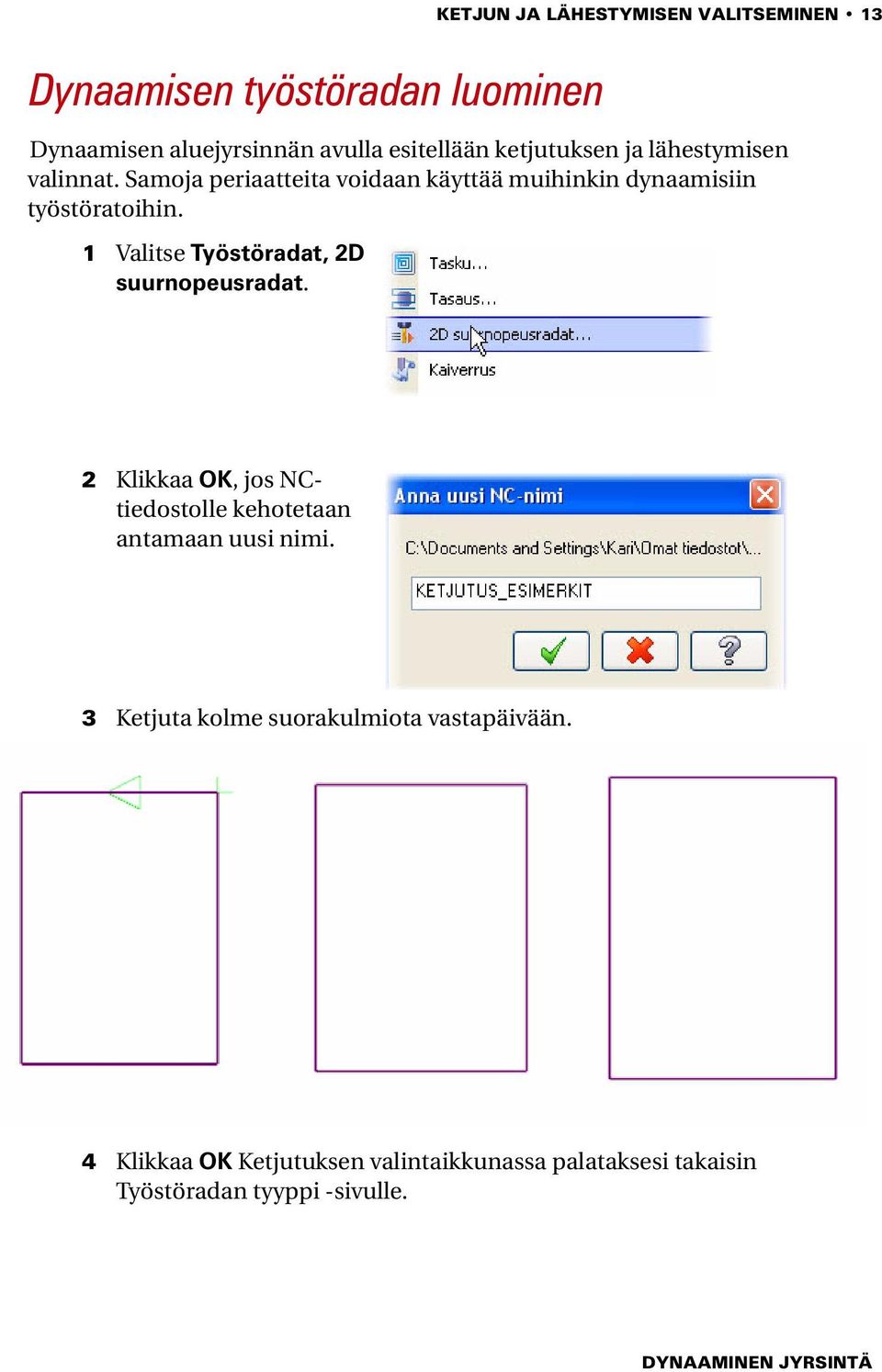

18 KETJUN JA LÄHESTYMISEN VALITSEMINEN 13 Dynaamisen työstöradan luominen Dynaamisen aluejyrsinnän avulla esitellään ketjutuksen ja lähestymisen valinnat. Samoja periaatteita voidaan käyttää muihinkin dynaamisiin työstöratoihin. 1 Valitse Työstöradat, 2D suurnopeusradat. 2 Klikkaa OK, jos NCtiedostolle kehotetaan antamaan uusi nimi. 3 Ketjuta kolme suorakulmiota vastapäivään. 4 Klikkaa OK Ketjutuksen valintaikkunassa palataksesi takaisin Työstöradan tyyppi -sivulle.

19 14 5 Valitse Dynaaminen aluejyrsintä. 6 Valitse puurakenteesta Työkalu. 7 Klikkaa Valitse kirjastosta -painiketta. Koneenmäärittelyssä asetettu työkalukirjasto avautuu. 8 Valitse 8 mm pyöristettypäinen jyrsin, jossa on 1.0 mm nurkkasäde ja klikkaa OK.

20 KETJUN JA LÄHESTYMISEN VALITSEMINEN 15 9 Klikkaa OK luodaksesi moniakselisen työstöradan valitulle geometrialle. Huomaa työstöradan kuvio. Simuloi halutessasi operaatio. 10 Tallenna kappaletiedosto. Työstörata luotiin laajimman 2D-alueen sisältämän ketjun sisäpuolelle. Dynaamiset työstöradat käsittelevät laajinta 2D-aluetta työstettävänä osana. Kaikkia muita alueita vältetään, kuten ensimmäisessä luvussa kerrottiin. Alueiden erot näkyvät valitussa ketjusarjassa. Syntyvä työstörata voi kuitenkin olla yllätys, jos unohdetaan, kuinka dynaamisissa työstöradoissa ketjun valintoja käsitellään. VIHJE: Käytä valituille ketjuille Analysoi, Tilavuus/Ala, 2D-ala -toimintoa, jos työstörata ei ole odotetun kaltainen. Syynä on yleensä erheellinen oletus suljetun geometrian 2D-alasta.

21 16 Ketjujen lisääminen operaatioon 1 Käytä Tasojen hallintaa ja tuo taso 2:Väistettävät geometriat näkyviin. 2 Klikkaa Geometria operaatiossa 1. Ketjutuksen hallinta avautuu. 3 Klikkaa hiiren oikealla näppäimellä Ketjutuksen hallinnan ikkunaa ja valitse Lisää ketju.

22 KETJUN JA LÄHESTYMISEN VALITSEMINEN 17 4 Ketjuta soikio ja pieni suorakulmio kuten kuvassa. Ketjutuksen suunnalla ei ole merkitystä. 5 Klikkaa OK sekä Ketjutuksen että Ketjutuksen hallinnan ikkunassa. 6 Klikkaa Operaatioiden hallinnassa Regeneroi kaikki keskeneräiset operaatiot. 7 Simuloi halutessasi operaatio. 8 Tallenna kappaletiedosto.

23 18 Työstörata välttää lisätyt ketjut, koska kummankin sisältämä 2D-alue on pienempi kuin uloin ketju. Kiinnitä erityistä huomiota pieneen suorakulmioon, joka ulottuu isomman suorakulmion yli. Tavallisessa taskun työstöradassa geometria olisi täytynyt trimmata ja reunageometria ketjuttaa uudestaan. Dynaamisissa työstöradoissa geometrioita voidaan lisätä ja niitä voidaan välttää vain lisäämällä ketju. Piirrät esimerkiksi yksinkertaisen suorakulmion, joka on kappaletta paikallaan pitävä kiinnitin. Piirrät suorakulmion, lisäät sen operaation ketjuihin, regeneroit operaation ja työstörata on valmis. Alkuperäistä kappalegeometriaa ei tarvitse muuttaa. Lähestymismenetelmän valinta 1 Käytä Tasojen hallintaa ja tuo taso 4:Lähestymiskäyrä näkyviin. 2 Klikkaa Parametrit operaatiossa 1. 2D suurnopeusrata - Dynaaminen aluejyrsintä - valintaikkuna avautuu. 3 Valitse puurakenteesta Lähestymisliike.

24 KETJUN JA LÄHESTYMISEN VALITSEMINEN 19 4 Valitse Mukautettu, avoin ketju Lähestymismenetelmä n pudotusvalikosta. 5 Klikkaa Valitse kohdasta Geometrian ketjutus. Ketjutuksen hallinnan ikkuna avautuu. 6 Klikkaa hiiren oikealla näppäimellä Ketjutuksen hallinnan ikkunaa ja valitse Lisää ketju. 7 Valitse ketju kuvan osoittamalla tavalla. 8 Klikkaa OK sekä Ketjutuksen että Ketjuksen hallinnan ja myös 2D suurnopeusradat - Dynaaminen aluejyrsintä -valintaikkunoissa. 9 Klikkaa Operaatioiden hallinnassa Regeneroi kaikki keskeneräiset operaatiot.

25 20 10 Simuloi halutessasi operaatio. Kiinnitä erityistä huomiota siihen, kuinka työkalu lähestyy materiaalia. 11 Tallenna kappaletiedosto. Lähestymismenetelmien avulla materiaalin poiston aloittamiseen kappaleesta on lukuisia tapoja. Näitä menetelmiä käsitellään tulevissa luvuissa. Tutustu Mastercamin Ohjeeseen, jos haluat tässä vaiheessa oppia enemmän dynaamisten työstöratojen lähestymismenetelmistä. Jo nyt voit nähdä, kuinka nopeasti ja helposti työstörataa voidaan merkittävästi muuttaa. Käytä vielä jonkin verran aikaa lähestymismenetelmien vaihtamiseen, lisää ja poista ketjuja työstöradasta ja tarkkaile simuloinnissa, kuinka muutokset vaikuttavat. Kun olet valmis, siirry lukuun kolme syventääksesi tietämystäsi dynaamisesta aluejyrsintäradasta.

26 LUKU 3 3Dynaaminen aluejyrsintä Luvussa 2 esiteltiin lyhyesti lähestymismenetelmiä ja sitä, kuinka dynaamisia jyrsinratoja ketjutetaan. Tässä luvussa keskitytään dynaamisen aluejyrsintäradan luontiin. Vertailun vuoksi luodaan myös taskun työstörata. Tässä harjoituksessa opitaan Avaamaan kappaletiedosto Luomaan dynaaminen aluejyrsintärata Luomaan taskun työstörata Vertaamaan näitä kahta operaatiota Työstöradan luonnin aloittaminen 1 Avaa kappaletiedosto Dynaaminen_aluejyrsintä.MCX-5. 2 Valitse metrinen Mill-oletuskoneenmäärittely. 3 Valitse Kuvanto-valikosta Isometrinen (työkoord.). 4 Jos haluat, varjosta kappale painamalla [Alt+S]. 5 Sovita geometria näytölle painamalla [Alt+F1] tai klikkaamalla Sovitapainiketta. 6 Valitse Tiedosto, Tallenna nimellä ja tallenna tiedosto uudella nimellä. Näin suojelet alkuperäistä tiedostoa päällekirjoittamiselta.

27 22 Dynaamisen aluejyrsintäradan luominen 1 Valitse Työstöradat, 2D suurnopeusradat. 2 Klikkaa OK, jos NCtiedostolle kehotetaan antamaan uusi nimi. 3 Ketjuta rautalankageometria kolmen seinän yläosasta kuten kuvassa. 4 Sulje Ketjutus-valintaikkuna klikkaamalla OK-painiketta.

28 DYNAAMINEN ALUEJYRSINTÄ 23 5 Valitse työstöradan tyypiksi Dynaaminen aluejyrsintä. 6 Valitse puurakenteesta Työkalu. 7 Klikkaa Valitse kirjastosta -painiketta. Koneenmäärittelyssä asetettu työkalukirjasto avautuu. 8 Valitse 16 mm tappijyrsin ja klikkaa OK. 9 Valitse puurakenteesta Työstöparametrit. 10 Anna parametrit kuten kuvassa.

29 24 Käytä mikronostoa työkalun nostamiseksi ylös kappaleen pohjasta työkalun siirtymäliikkeen aikana. Noston avulla vähennetään työstössä syntyvää lämpöä ja pidennetään työkalun kestoikää. VIHJE: Klikkaa Ohje oppiaksesi lisää yksittäisistä sivun kentistä. Ohjeen tiedoissa selitetään, kuinka käytettävät valinnat vaikuttavat työstörataan. 11 Valitse puurakenteesta Lähestymisliike. 12 Valitse Profiili lähestymismenetelmäksi pudotusvalikosta. 13 Anna 1.0 mm Z- turvaetäisyydeksi ja 2.0 porautumiskulmaksi. 14 Valitse puurakenteesta Siirtymisparametrit. 15 Anna syvyydeksi -10 mm. VIHJE: Voit hakea syvyyden painamalla Syvyys-painiketta ja sen jälkeen osoittamalla taskun pohjan reunaa. Voit myös painaa hiiren oikealla näppäimellä keltapohjaista arvokenttää ja valita Pisteen Z-syvyys.

30 DYNAAMINEN ALUEJYRSINTÄ Valitse puurakenteesta Kaarisuodatus/ Toleranssi. 17 Valitse pudotusvalikosta suodatussuhteeksi 2:1. 18 Klikkaa OK dynaamisen aluejyrsintäradan luomiseksi. 19 Klikkaa Operaatioiden hallinnassa Näytä vain valitut työstöradat. Painikkeen klikkaaminen ei vaikuta nykyiseen grafiikkaikkunaan. Grafiikka on selkeämpi, kun harjoitukseen lisätään operaatioita. 20 Tallenna kappaletiedosto. Dynaamisessa aluejyrsinnässä voidaan materiaalia työstää koko työkalun syvyydeltä käyttäen työkalun lastu-uran syvyyttä niin paljon kuin se on mahdollista. Syvyyslastuja käytetään taskun syvyyksiin ja materiaaleille, joita ei voida työstää täydessä syvyydessä yhdellä lastulla.

31 26 Taskutyöstöradan luonti 1 Valitse Työstöradat, Tasku. 2 Klikkaa Viimeinen Ketjutuksen valintaikkunassa. Edellisessä ketjutuksessa käytetty ketju valitaan. Viimeinen-toiminto on oiva valinta luotaessa useita operaatioita samaan geometriaan. 3 Klikkaa OK Ketjutuksen valintaikkunassa. 4 Valitse puurakenteesta Työstöparametrit. Tasku on valittu työstäradan tyypiksi automaattisesti samoin kuin Työkalu-sivulla 16 mm tappijyrsin. Jos haluat, valitse sivut ja tarkasta valinnat. 5 Anna 0.5 mm työvaraksi seinämille. 6 Valitse puurakenteesta Rouhinta. Tässä käytetään oletusarvoja eikä parametreja tarvitse muuttaa. Sivu valittiin vain sen havainnollistamiseksi, että sivuttaissiirto on 75%, joka vastaa sivuttaissiiron pituutta 12.0 mm. 7 Valitse puurakenteesta Lähestymisliike.

32 DYNAAMINEN ALUEJYRSINTÄ 27 8 Aktivoi Ramppi ja aseta parametrit niin kuin kuvassa. Muuttamista edellyttävät arvot on kuvassa ympyröity. 9 Valitse puurakenteesta Syvyyslastut. 10 Merkkaa Syvyyslastutruutu ja aseta maksimiksi rouhintaaskeleeksi 3.0 mm. 11 Valitse puurakenteesta Siirtymisparametrit. 12 Anna syvyydeksi -10 mm. 13 Valitse puurakenteesta Kaarisuodatus/ Toleranssi.

33 28 14 Valitse pudotusvalikosta suodatussuhteeksi 2:1. 15 KlikkaaOK työstöradan luomiseksi. 16 Tallenna kappaletiedosto. Samaa geometriaa käytetään dynaamisen aluejyrsintäradan ja taskutyöstöradan luomiseksi. Työkalun liikkeet eroavat jyrkästi toisistaan. Molemmilla työstöradoilla kappale työstetään annettujen parametrien mukaan. Tarkastele molempia valittuja operaatiota Operaatioiden hallinnassa erojen havainnollistamiseksi. Operaatioiden vertailu 1 Valitse operaatio 1 Operaatioiden hallinnassa.

34 DYNAAMINEN ALUEJYRSINTÄ 29 2 Paina F3 piirtääksesi grafiikan tarvittaessa uudelleen. 3 Klikkaa Operaatioiden hallinnassa Simuloi valitut operaatiot. 4 Klikkaa Työstä tarkastellaksesi työkalun liikkeitä dynaamisessa jyrsintäoperaatiossa. 5 Klikkaa Laajenna tai supista tämä valintaikkuna Simulointivalintaikkunan vasemmasta yläkulmasta. 6 Valitse Info-välilehti Simulointivalintaikkunan alaosasta. Välilehdellä on tärkeitä tietoja. Tässä harjoituksessa vertaillaan kokonaistyöstöaikaa. Dynaaminen aluejyrsintä työstää kappaleen annetuilla parametreilla kuvassa näkyvässä ajassa.

35 30 7 Sulje Simuloinnin ikkuna klikkaamalla OK. 8 Valitse operaatio 2 Operaatioiden hallinnassa. 9 Paina F3 piirtääksesi grafiikan tarvittaessa uudelleen. 10 Klikkaa Simuloi valitut operaatiot. 11 Klikkaa Työstä tarkastellaksesi työkalun liikkeitä taskutyöstöradassa. 12 Valitse Info-välilehti Simulointivalintaikkunan alaosasta. Taskutyöstöradalla kappale työstetään annetuilla parametreilla kuvassa näkyvässä ajassa. Dynaaminen aluejyrsintä poistaa materiaalia taskusta vähemmän kuin puolet siitä ajasta, mikä siihen kuluu normaalilla taskutyöstöradalla. Kummassakin operaatiossa seinämiin jätettiin 0.5 mm työvaraa. Taskuoperaatiossa on yksi yksittäinen viimeistelylastu, jolla saavutetaan vastaava pinnanlaatu kuin dynaamisessa työstöradassa. Jos taskuoperaation viimestelylastua ei ajeta, kokonaistyöstöaika lyhenee alle 22 minuutin, mikä on edelleenkin huomattavasti enemmän kuin dynaamisessa operaatiossa. Dynaamisten työstöratojen avulla tuottavuutta ja tehokkuutta voidaan parantaa. Kumpaakaan tämän luvun operaatiota ei ollut täysin optimoitu kappaleelle, materiaalille tai työstökoneelle. Silti dynaamisten liikkeiden ja dynaamisten työstöratojen käytöstä oli selkeää hyötyä. Kun olet valmis, voit siirtyä lukuun 4 ja aloittaa työskentelyn dynaamisella jälkityöstöradalla.

36 LUKU 4 4Dynaaminen jälkityöstörata Luvussa 3 esiteltiin joitakin dynaamisen aluejyrsinnän etuja taskutyöstörataan verrattuna. Tässä luvussa esitellään, mitä parannuksia dynaamisessa jälkityöstöradassa on verrattuna edeltävään jälkityöstöratojen sukupolveen. Jokaisella työstöradalla on käyttötarkoituksensa, mutta kohdissa jossa terä työstää koko syvyydeltä, ja halutaan välttää jyrsimen tukkeutumista dynaaminen rata on parempi valinta. Tässä harjoituksessa opitaan Avaamaan kappaletiedosto Luomaan dynaaminen jälkityöstöoperaatio Luomaan jälkityöstöoperaatio Vertaamaan näitä kahta operaatiota Työstöradan luonnin aloittaminen 1 Avaa kappaletiedosto Dynaaminen_jälkityöstö.MCX-5, joka tuli harjoituskirjan mukana. Vaihtoehtoisesti voit jatkaa tiedostolla, jota käytettiin edellisen luvun lopussa. 2 Sovita geometria näytölle painamalla [Alt+F1] tai klikkaamalla Sovitapainiketta.

37 32 3 Jos käytät tiedostoa edellisestä luvusta, tallenna kappaletiedosto. 4 Valitse Tiedosto, Tallenna nimellä ja tallenna tiedosto uudella nimellä, jos käytät tiedostoa kuten opastettiin vaiheessa 1. Dynaamisen jälkityöstöradan luominen 1 Valitse Työstöradat, 2D suurnopeusradat. 2 Ketjuta rautalankageometria kolmen seinän yläosasta kuten kuvassa. 3 Sulje Ketjutus-valintaikkuna klikkaamalla OK-painiketta. 4 Valitse työstöradan tyypiksi Dynaaminen jälkityöstö.

38 DYNAAMINEN JÄLKITYÖSTÖRATA 33 5 Valitse puurakenteesta Työkalu. 6 Klikkaa Valitse kirjastosta -painiketta. 7 Valitse 8 mm tappijyrsin ja klikkaa OK. 8 Valitse puurakenteesta Työstöparametrit. 9 Anna parametrit kuten kuvassa. Arvot ovat edellisestä 2Dsuurnopeusoperaatiosta. Varmista, että työvara seinämille on Valitse puurakenteesta Jäännösmateriaali.

39 34 11 Valitse Yhdestä operaatiosta, operaatio 1 ja Jäännösmateriaali kuten laskettu kuten kuvassa näkyy. 12 Klikkaa OK luodaksesi dynaamisen jälkityöstöradan.

40 DYNAAMINEN JÄLKITYÖSTÖRATA Aktivoi Operaatioiden hallinnassa Näytä vain valitut työstöradat, jos se ei ole jo aktivoituna. 14 Tallenna kappaletiedosto. Dynaaminen jälkityöstö poistaa materiaali koko syvyydeltä samalla tavoin kuin dynaamisessa aluejyrsinnässäkin. Jäännösmateriaalin turvalliseen ja nopeaan poistoon käytetään samanlaisia tehokkaita liikkeitä. Jälkityöstöradan luominen 1 Valitse Työstöradat, 2D suurnopeusradat. 2 Klikkaa Viimeinen Ketjutuksen valintaikkunassa ja klikkaa sitten OK. 3 Valitse työstöradan tyypiksi Jälkityöstö. 4 Valitse puurakenteesta Syvyyslastut. 5 Merkkaa Syvyyslastutruutu ja aseta maksimiksi rouhintaaskeleeksi 3.0 mm.

41 36 6 Klikkaa OK luodaksesi jälkityöstöradan. 7 Tallenna kappaletiedosto. Operaatioiden vertailu 1 Valitse operaatio 3 Operaatioiden hallinnassa. 2 Paina F3 piirtääksesi grafiikan tarvittaessa uudelleen. 3 Klikkaa Operaatioiden hallinnassa Simuloi valitut operaatiot. 4 Klikkaa Työstä tarkastellaksesi työkalun liikkeitä dynaamisessa jyrsintäoperaatiossa. 5 Klikkaa Laajenna tai supista tämä valintaikkuna Simulointivalintaikkunan vasemmasta yläkulmasta.

42 DYNAAMINEN JÄLKITYÖSTÖRATA 37 6 Valitse Info-välilehti Simulointivalintaikkunan alaosasta. Tälläkin kertaa kiinnostuksemme harjoituksessa kohdistuu kokonaistyöstöaikaan. 7 Sulje Simuloinnin ikkuna klikkaamalla OK. 8 Valitse operaatio 4 Operaatioiden hallinnassa. 9 Paina F3 piirtääksesi grafiikan tarvittaessa uudelleen. 10 Klikkaa Simuloi valitut operaatiot. 11 Klikkaa Työstä tarkastellaksesi työkalun liikkeitä jälkityöstöoperaatiossa. 12 Valitse Info-välilehti Simulointivalintaikkunan alaosasta. Muokkaa jälkityöstön ja dynaamisen jälkityöstön parametreja sen mukaan, miten haluat operoida työstökoneita. Regeneroi työstöradat ja vertaile

43 38 kokonaisaikoja uudelleen. Useimmissa tapauksissa dynaaminen rata on tehokkaampi. Poikkeuksia kuitenkin on ja se on syy, miksi sekä jälkityöstön että dynaamisen jälkityöstön radat ovat Mastercamissa tarjolla. Kun olet valmis, voit siirtyä lukuun 5 tutkimaan dynaamista ydinjyrsintärataa.

44 LUKU 5 5Dynaaminen ydinjyrsintärata Luvussa 4 näimme, kuinka dynaaminen jälkityöstörata on kehittyneempi työstömenetelmä kuin tavallinen 2D-suurnopeustyöstön jälkityöstörata. Tässä luvussa verrataan dynaamista ydinjyrsintärataa tavalliseen taskutyöstörataan. Tässä harjoituksessa opitaan Avaamaan kappaletiedosto Luomaan dynaaminen ydinjyrsintäperaatio Luomaan taskun työstörata Vertaamaan näitä kahta operaatiota Työstöradan luonnin aloittaminen 1 Avaa kappaletiedosto Dynaaminen_ydinjyrsintä.MCX-5, joka tuli harjoituskirjan mukana. 2 Valitse metrinen Mill-oletuskoneenmäärittely. 3 Valitse Kuvanto-valikosta Isometrinen (työkoord.). 4 Voit halutessasi varjostaa kappaleen painamalla [Alt+S].

45 40 5 Sovita geometria näytölle painamalla [Alt+F1] tai klikkaamalla Sovitapainiketta. 6 Valitse Tiedosto, Tallenna nimellä ja tallenna tiedosto uudella nimellä. Näin suojelet alkuperäistä tiedostoa päällekirjoittamiselta. Dynaamisen ydinjyrsintäradan luominen 1 Valitse Työstöradat, 2D suurnopeusradat. 2 Klikkaa OK, jos NCtiedostolle kehotetaan antamaan uusi nimi. 3 Valitse Ketjutuksen valintaikkunasta Solidit.

46 DYNAAMINEN YDINJYRSINTÄRATA 41 4 Valitse solidin sivut kuvan osoittamalla tavalla. Alempi sivu on työstettävä alue. Ylempi sivu seinämien yläreunassa on geometria, jota vältetään, koska sen 2D-ala on pienempi. 5 Sulje Ketjutus-valintaikkuna klikkaamalla OK-painiketta. 6 Valitse työstöradan tyypiksi Dynaaminen ydinyrsintä. 7 Valitse puurakenteesta Työkalu. 8 Klikkaa Valitse kirjastosta -painiketta. 9 Valitse 12 mm tappijyrsin ja klikkaa OK.

47 42 10 Valitse puurakenteesta Työstöparametrit. 11 Anna parametrit kuvan mukaisesti. 12 Klikkaa OK luodaksesi dynaamisen ydinjyrsintäradan.

48 DYNAAMINEN YDINJYRSINTÄRATA Klikkaa Operaatioiden hallinnassa Näytä vain valitut työstöradat. 14 Tallenna kappaletiedosto. Taskutyöstöradan luonti 1 Käytä Tasojen hallintaa ja tuo taso 5:Tasku näkyviin. 2 Valitse Työstöradat, Tasku. 3 Valitse Ketjutuksen valintaikkunasta Rautalanka. 4 Valitse ketju kuten kuvassa ja valitse OK. 5 Valitse puurakenteesta Rouhinta.

49 44 6 Valitse työstömenetelmäksi Yhdensuuntainen spiraali. 7 Valitse puurakenteesta Lähestymisliike. 8 Aktivoi Kierre. Käytä kierteiseen lähestymisliikkeeseen parametrien oletusarvoja. 9 Valitse puurakenteesta Syvyyslastut. 10 Merkkaa Syvyyslastutruutu ja aseta maksimiksi rouhintaaskeleeksi 6,0 mm. 11 Valitse puurakenteesta Siirtymisparametrit. 12 Anna syvyydeksi -30 mm.

50 DYNAAMINEN YDINJYRSINTÄRATA Luo työstörata klikkaamalla OK. 14 Tallenna kappaletiedosto. Operaatioiden vertailu 1 Valitse operaatio 1 Operaatioiden hallinnassa. 2 Paina F3 piirtääksesi grafiikan tarvittaessa uudelleen. 3 Klikkaa Operaatioiden hallinnassa Simuloi valitut operaatiot. 4 Klikkaa Työstä seurataksesi työkalun liikkeitä dynaamisessa ydinjyrsintäoperaatiossa. 5 Klikkaa Laajenna tai supista tämä valintaikkuna Simulointivalintaikkunan vasemmasta yläkulmasta.

51 46 6 Valitse Simulointivalintaikkunan alaosasta Info. 7 Sulje Simuloinnin ikkuna klikkaamalla OK. 8 Valitse operaatio 2 Operaatioiden hallinnassa. 9 Piirrä grafiikka tarvittaessa uudelleen painamalla F3. 10 Klikkaa Simuloi valitut operaatiot. 11 Klikkaa Työstä tarkastellaksesi työkalun liikkeitä taskutyöstöradassa. 12 Valitse Simulointivalintaikkunan alaosasta Info. Muokkaa taskuoperaation parametreja työstökoneellesi sopivin arvoin tarkastellaksesi työstöajan muutoksia. Kokeile asianmukaisin arvoin nähdäksesi, mitkä parametrit ovat tarpeen työstöajan lyhentämiseksi ydinjyrsintäoperaatiossa. Suuret muutokset, kuten esimerkiksi maksimin rouhintaskeleen kasvattaminen 16 millimetriin, luovat työstöajan, joka edelleen on neljä minuuttia pidempi kuin dynaamisessa operaatiossa. Kun harjoitustehtävä on tehty, jatka lukuun 6 tarkastellaksesi dynaamista profiilirataa.

52 LUKU 6 6Dynaaminen profiilityöstörata Luvussa 5 käytettiin esimerkkikappaleen työstöön dynaamista ydinjyrsintää ja taskutyöstörataa. Tässä luvussa luodaan dynaaminen profiilirata vastineeksi tavalliselle profiiliradalle. Kappaleessa on vaiketa kohtia, joissa tavallinen profiilirata tukkii työkalun, jos ajetaan jotakin muuta kuin viimeistelylastua. Tässä harjoituksessa opitaan Avaamaan kappaletiedosto Luomaan dynaaminen profiilioperaatio Luomaan profiilioperaatio Vertaamaan näitä kahta operaatiota Työstöradan luonnin aloittaminen 1 Avaa kappaletiedosto Dynaaminen_profiili.MCX-5, joka tuli harjoituskirjan mukana. 2 Valitse metrinen Mill-oletuskoneenmäärittely. 3 Valitse Kuvanto-valikosta Isometrinen (työkoord.). 4 Voit halutessasi varjostaa kappaleen painamalla [Alt+S].

53 48 5 Sovita geometria näytölle painamalla [Alt+F1] tai klikkaamalla Sovitapainiketta. 6 Valitse Tiedosto, Tallenna nimellä ja tallenna tiedosto uudella nimellä. Näin suojelet alkuperäistä tiedostoa päällekirjoittamiselta. Dynaamisen profiiliradan luonti 1 Valitse Työstöradat, 2D suurnopeusradat. 2 Jos NC-tiedostolle kehotetaan antamaan uusi nimi, klikkaa OK. 3 Valitse kappaleen reunaprofiili kuten kuvassa. Ketjuta profiili myötäpäivään. Ota varjostus pois päältä valinnan ja ketjutussuunnan valinnan helpottamiseksi. 4 Sulje Ketjutus-valintaikkuna klikkaamalla OK-painiketta.

54 DYNAAMINEN PROFIILITYÖSTÖRATA 49 5 Valitse työstöradan tyypiksi Dynaaminen profiili. 6 Valitse puurakenteesta Työkalu. 7 Klikkaa Valitse kirjastosta -painiketta. 8 Valitse 8 mm tappijyrsin ja klikkaa OK. 9 Valitse puurakenteesta Työstöparametrit. 10 Anna parametrit kuvan mukaisesti.

55 50 11 Valitse puurakenteesta Profiilin seinämä. 12 Anna arvot kuvan mukaan. 13 Valitse puurakenteesta Siirtymisparametrit. 14 Anna syvyydeksi -10,0 mm. 15 Klikkaa OK työstöradan luomiseksi. Varjostus on pois päältä työkalun liikkeen havaitsemisen helpottamiseksi. 16 Klikkaa Operaatioiden hallinnassa Näytä vain valitut työstöradat. 17 Tallenna kappaletiedosto.

56 DYNAAMINEN PROFIILITYÖSTÖRATA 51 Profiiliradan luonti 1 Valitse Mastercamin valikosta Työstöradat, Profiili. 2 Klikkaa Ketjutuksen valintaikkunassa Viimeinen ja klikkaa sitten OK. 3 Valitse puurakenteesta Työstöparametrit. 4 Poista valinta ruudusta Rajoittamaton tarkistus. 5 Valitse puurakenteesta Syvyyslastut. 6 Merkitse Syvyyslastutruutu ja aseta maksimiksi rouhintaaskeleeksi 5,0 mm. 7 Valitse puurakenteesta Lastujen lukumäärä.

57 52 8 Merkitse Lastujen lukumäärä -ruutu ja anna arvot kuten kuvassa. Useampaa lastua käytetään tässä kappaleessa ehkäisemään työkalun tukkeutumista profiilin neljässä koverassa kohdassa. 9 Valitse puurakenteesta Siirtymisparametrit. 10 Näppäile syvyydeksi - 10,0 mm. 11 Luo työstörata klikkaamalla OK. Voit välittömästi havaita tarpeettoman työkalun liikkeen kappaleen ulkoreunan ympärillä. Useampi lastunta, jota tarvitaan työkalun tukkeutumisen välttämiseksi profiilin koverissa kohdissa luo ylimääräisiä lastuja ulkoreunoille. Tämä voidaan välttää sillä, että

58 DYNAAMINEN PROFIILITYÖSTÖRATA 53 poistetaan materiaalia koverista kohdista ennen yksinkertaisen profiilioperaation luomista. Tällöin kuitenkin työstön kokonaisaika kuten myös ohjelmointiaika ylittävät dynaamiseen profiilioperaatioon kuluvan ajan. 12 Tallenna kappaletiedosto. Operaatioiden vertailu 1 Valitse operaatio 1 Operaatioiden hallinnassa. 2 Piirrä grafiikka tarvittaessa uudelleen painamalla F3. 3 Klikkaa Operaatioiden hallinnassa Simuloi valitut operaatiot. 4 Klikkaa Työstä seurataksesi työkalun liikkeitä dynaamisessa profiilioperaatiossa. 5 Klikkaa Laajenna tai supista tämä valintaikkuna Simulointivalintaikkunan vasemmasta yläkulmasta. 6 Valitse Simulointivalintaikkunan alaosasta Info. 7 Sulje Simuloinnin ikkuna klikkaamalla OK.

59 54 8 Valitse operaatio 2 Operaatioiden hallinnassa. 9 Piirrä grafiikka tarvittaessa uudelleen painamalla F3. 10 Klikkaa Simuloi valitut operaatiot. 11 Tarkastele työkalun liikkeitä taskutyöstöradassa klikkaamalla Työstä. 12 Valitse Info Simulointivalintaikkunan alaosasta. Jälleen kerran muokkaa profiilioperaation parametreja käytettävälle työstökoneelle sopivaksi. Normaalilla taskutyöstöradalla on ilman useampaa lastua lyhyempi ajoaika. Jos työstökone, kappaleen materiaali ja työkalu kestävät työstön työkalun koko leveydeltä taskutyöstörata voi olla parempi valinta. Dynaaminen profiili on parempi valinta kappaleille, joissa on ahtaita kohtia ja pieniä säteitä. Lopuksi Onnittelut! Olet käynyt läpi kaikki Dynaaminen jyrsintä harjoitukset. Käytyäsi nyt läpi tämän harjoituskirjan suosittelemme tutustumista Mastercamin muihin ominaisuuksiin ja toimintoihin. Tässä tai muissa sarjoissa saattaa olla sopivia harjoituskirjoja. Tämä harjoituskirja kuuluu Mastercam Perusteet harjoituskirjasarjaan.sarja tutustuttaa Mastercamin yleisiin piirteisiin ja opitaan perustoimintoja. Muita harjoituskirjasarjoja ovat:

60 LOPUKSI 55 Focus-sarja: Näissä keskitytään tiettyihin Mastercamin piirteisiin esimerkiksi asetuslehtiin tai piirrepohjaiseen poraukseen ja niissä opiskellaan sekä perusteita että syvällisempiä taitoja. Exploring-sarja: Sarjassa tutustutaan yksittäisiin Mastercamin ohjelmiin esimerkiksi, Mill, Solids tai Wire -ohjelmiin ja siinä opetellaan ohjelmien käyttöä syvällisemmin. Mastercam harjoituskirjoja kehitetään jatkuvasti ja sarjaan lisätään uusia kirjoja. Lisätietoja saa Mastercam-edustajalta. Mastercamin tiedonlähteet Laajenna tietojasi Mastercamista seuraavien lähteiden avulla. Mastercam ohje Mastercamin ohjetiedosto avautuu valitsemalla Ohje, Sisältö Mastercamin valikkoriviltä tai paina [Alt+H] näppäimistöltä. Lisäksi suurimmassa osassa valintaikkunoita ja valintapalkkeja on Ohjepainike, josta saa tähän liittyvää tietoa. Mastercam-jälleenmyyjä Mastercam-edustajasi pystyy auttamaan suurimmassa osassa kysymyksiä. Tekninen tuki Mastercam-edustajasi tuntee parhaiten asiasi. Tarvittaessa voi myös kysyä valmistajan teknisestä tuesta, mutta on suositeltavaa ottaa yhteyttä ensin edustajaasi. Mastercam University Tämä sivusto on laaja oppimisympäristö, jossa on saatavana vuorokauden ympäri oppimateriaalia. Sen sisältämän yli 180 videon avulla käyttäjä voi hioa taitojaan omaan tahtiinsa ja suorittaa Mastercam Certification -tutkinnon. Lisätietoja tästä saat jälleenmyyjältäsi. Internet Voit myös hakea apua Mastercam-keskusteluryhmästä, joka löytyy osoitteesta Lisäksi ohjeita ja videoita löytyy osoitteista ja jawww.mastercamedu.com. Ohjeita ja uutisia saat Facebookissa ( Twitterissä ( blogissa, Mastercam Xtras ( YouTubessa voit seurata, kuinka Mastercam toimii käytännössä ( MastercamCadCam)! Ihan ite-harjoituksia ja harjoituskirjoja tulee jatkuvasti lisää.

61 56 Mastercamin dokumentaatio Seuraavat oppaat ovat Mastercamin Documentation-kansiossa: Mastercam X5 asennusopas Mastercam X5 järjestelmänvalvojan opas Mastercam X5 pikaopas Mastercam X5 käyttöopas Mastercam X5 siirtymisopas Mastercam X5 pikaopaskortti Mastercam X5 kansioden pikaopaskortti Mastercam X5 Wire aloitusopas V9 ja X-versioiden toimintojen erot Mastercam X5 NCI & Parameter Reference -opas Mastercam X5 Post Debugger -opas Ota yhteyttä Palaute dokumentaatiosta Tästä ja muusta dokumentaatiosta voi antaa palautetta maahantuojalle puhelimella tai sähköpostilla
