M2A Suomenkielinen käyttöohje.

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "M2A.4000. Suomenkielinen käyttöohje. www.macrom.it"

Transkriptio

1 M2A.4000 Suomenkielinen käyttöohje

2 Vahvistimen säätimet ja liitännät RCAtuloliitäntä (kanavat /2) High Level tuloliitäntä (kanavat /2 ja 3/4) Tasonsäätö (kanavat /2) Ylipäästösuotimen katkaisija (kanavat /2) Ylipäästösuotimen taajuuden säätö Sisääntulon valinta Esivahvistinlähdön valinta Alipäästösuotimen taajuuden säätö (kanavat 3/4) Alipäästösuotimen katkaisija (kanavat 3/4) Ylipäästösuotimen taajuuden säätö (kanavat 3/4) Ylipäästösuotimen katkaisija (kanavat 3/4) Tasonsäätö (kanavat 3/4) LEDvalo kertomassa laitteen toiminnasta RCAtuloliitäntä (kanavat 3/4) Sulakkeet 2V (DC) virtaliitäntä Herätevirran liitäntä Maadoitusliitäntä CH kaiutinlähtö ( MONO *) CH kaiutinlähtö CH2 kaiutinlähtö CH2 kaiutinlähtö ( MONO *) CH3 kaiutinlähtö ( MONO *) CH3 kaiutinlähtö CH4 kaiutinlähtö CH4 kaiutinlähtö ( MONO *) * Siltakytkennässä käytä näitä kaiutinlähtöjä 0

3 Sisääntulevan signaalin liitäntä (kanavat /2) Matalatasoinen RCAtuloliitäntä LCH RCH?Input Kytke ohjelmalähteeltä tuleva matalatasoinen RCAsignaali vahvistimen RCAsisäänmenoihin. Valitse ohjelmalähteen liitäntöjen mukaan joko RCAtasoinen tai kaiutintasoinen signaalisisäänmeno. Kytke ohjelmalähteen kaiutinlähdöistä kaapelit vahvistimen High Level signaalisisäänmenoon. 2 High Level kaiutintasoinen signaalisisäänmeno Tämä kytkentä mahdollistaa erillisen päätevahvistimen käyttämisen tapauksissa, joissa ei RCAtasoista signaalituloa ole saatavana. CH CH2 GND (maa) L (valkoinen) L (valkoinenmusta) R (harmaa) R (harmaamusta) GND (musta) kytketään maihin??? C A R STER EO Kierrä vahvistimen tasonsäätöruuvi minimiin. Tämän jälkeen nosta ohjelmälähteestä äänenvoimakkuus muutamaa pykälää vaille maksimiin. Sitten säädä vahvistimen tasonsäätöruuvista äänenvoimakkuus sellaiselle tasolle, että ääni alkaa säröytyä kaiuttimissa. Kierrä lopuksi säätöruuvia aavistus taaksepäin, jolloin estetään riski kaiuttimien vahingoittumiselta vaikka ohjelmalähteen äänenvoimakkuus olisi pidempään maksimissa. 3 Vahvistimen tasonsäätöruuvi 8V V 8V 0,2V 0,2V 02

4 Sisääntulevan signaalin liitäntä (kanavat 3/4) 4 Matalatasoinen RCAtuloliitäntä LCH RCH?Input Kytke ohjelmalähteeltä tuleva matalatasoinen RCAsignaali vahvistimen RCAsisäänmenoihin. Valitse ohjelmalähteen liitäntöjen mukaan joko RCAtasoinen tai kaiutintasoinen signaalisisäänmeno. Kytke ohjelmalähteen kaiutinlähdöistä kaapelit vahvistimen High Level signaalisisäänmenoon. 2 High Level kaiutintasoinen signaalisisäänmeno Tämä kytkentä mahdollistaa erillisen päätevahvistimen käyttämisen tapauksissa, joissa ei RCAtasoista signaalituloa ole saatavana. GND (maa) CH3 CH4 CH3 (vihreä) CH3 (vihreämusta) CH4 (purppura) CH4 (purppuramusta) GND (musta) kytketään auton runkoon??? C A R STER EO Kierrä vahvistimen tasonsäätöruuvi minimiin. Tämän jälkeen nosta ohjelmälähteestä äänenvoimakkuus muutamaa pykälää vaille maksimiin. Sitten säädä vahvistimen tasonsäätöruuvista äänenvoimakkuus sellaiselle tasolle, että ääni alkaa säröytyä kaiuttimissa. Kierrä lopuksi säätöruuvia aavistus taaksepäin, jolloin estetään riski kaiuttimien vahingoittumiselta vaikka ohjelmalähteen äänenvoimakkuus olisi pidempään maksimissa. 2 Vahvistimen tasonsäätöruuvi 8V V 8V 0,2V 0,2V 03

5 Jakosuotimen säätäminen (kanavat /2) Valitse katkaisijasta FLAT asento, jos haluat että kaiuttimien toisto kattaa koko taajuuskaistan ilman jakosuodatuksia. 4 Flatasetus 20 Hz 20 khz Valitse katkaisijasta HIGH asento kytkeäksesi ylipäästösuotimen päälle. 3 4 Ylipäästöasetus 20 Hz 30 Hz 600 Hz 20 khz 5 Ylipäästösuotimen leikkaustaajuuden valinta Jakosuotimen leikkaustaajuus voidaan valita väliltä Hz. 30 Hz 600 Hz 04

6 Jakosuotimen säätäminen (kanavat 3/4) Valitse katkaisijasta FLAT asento, jos haluat että kaiuttimien toisto kattaa koko taajuuskaistan ilman jakosuodatuksia Flatasetus 20 Hz 20 khz Valitse katkaisijasta LOW asento kytkeäksesi alipäästösuotimen päälle. 9 Alipäästöasetus 20 Hz 30 Hz 600 Hz 20 khz Valitse katkaisijasta HIGH asento kytkeäksesi ylipäästösuotimen päälle. 0 5 Ylipäästöasetus 20 kh 30 Hz 600 Hz 20 khz Valitse katkaisijoista LOW ja High asennot jos haluat vahvistimen toistavan bandpasskäytössä vain tiettyä, molemmista päistä rajattua taajuuskaistaa. 9 Bandpassasetus (kaistanpäästö) 20? Hz 20 khz Ali ja ylipäästötaajuuksien asetus (bandpass) Jakosuotimen leikkaustaajuus voidaan valita väliltä Hz. 30 Hz 600 Hz 05

7 Signaalitulo/kaiutinlähtö asetukset Taulukko erilaisista kytkentävaihtoehdoista sekä tulo ja lähtöliitännöistä. Pienin suositeltava kaiutinkuorman impedanssi on stereokäytössä 2 ohmia ja sillattuna 4 ohmia. Pidä kiinni suositelluista kytkentämalleista äläkä kuormita vahvistinta liiallisesti. Vääränlainen kuorma saattaa aiheuttaa sulakkeiden palamisen tai jopa laitevaurion. RCA sisääntulo Sisääntulo Lähtö CH/CH2 CH3/CH3 4CH 2CH Stereo Sillattu Kaiutinliitännät Jakosuotimen asetukset Toiminta 4kanavaisena * * * * * * * VAHVISTIN KANAVAT /2 VAHVISTIN KANAVAT 3/4 4 tai 2 ohmia 4 tai 2 ohmia 4 tai 2 ohmia 4 tai 2 ohmia FLAT/HIGH Toiminta 3kanavaisena * * * * * * * VAHVISTIN KANAVAT /2 VAHVISTIN KANAVAT 3/4 4 tai 2 ohmia 4 tai 2 ohmia VAIN 4 ohmia FLAT/HIGH Toiminta 2kanavaisena * * * VAHVISTIN KANAVAT /2 VAHVISTIN KANAVAT 3/4 VAIN 4 ohmia VAIN 4 ohmia 06

8 Speaker Kaiuttimien kytkeminen (kanavat /2) CH CH2 Siltakytkentä CH / CH2 Pienin suositeltava kaiutinkuorman impedanssi on stereokäytössä 2 ohmia ja sillattuna 4 ohmia. Pidä kiinni suositelluista kytkentämalleista äläkä kuormita vahvistinta liiallisesti. Vääränlainen kuorma saattaa aiheuttaa sulakkeiden palamisen tai jopa laitevaurion. 4 ohm 4 tai 2 ohm 4 tai 2 ohm 4 ohm 2 ohm 4 ohm 4 ohm?? Kaksi 4 ohmin tai 2 ohmin kaiutinta Suositeltava liitäntä Yksi 4 ohmin kaiutin Suositeltava liitäntä Yksi 2 ohmin kaiutin EI SUOSITELTAVA Kolme tai useampia 4 ohmin kaiuttimia EI SUOSITELTAVA 07

9 Speaker Kaiuttimien kytkeminen (kanavat 3/4) CH3 CH4 Siltakytkentä CH3 / CH4 Pienin suositeltava kaiutinkuorman impedanssi on stereokäytössä 2 ohmia ja sillattuna 4 ohmia. Pidä kiinni suositelluista kytkentämalleista äläkä kuormita vahvistinta liiallisesti. Vääränlainen kuorma saattaa aiheuttaa sulakkeiden palamisen tai jopa laitevaurion. 4 ohm 4 tai 2 ohm 4 tai 2 ohm 4 ohm 2 ohm 4 ohm 4 ohm?? Kaksi 4 ohmin tai 2 ohmin kaiutinta Suositeltava liitäntä Yksi 4 ohmin kaiutin Suositeltava liitäntä Yksi 2 ohmin kaiutin EI SUOSITELTAVA Kolme tai useampia 4 ohmin kaiuttimia EI SUOSITELTAVA 08

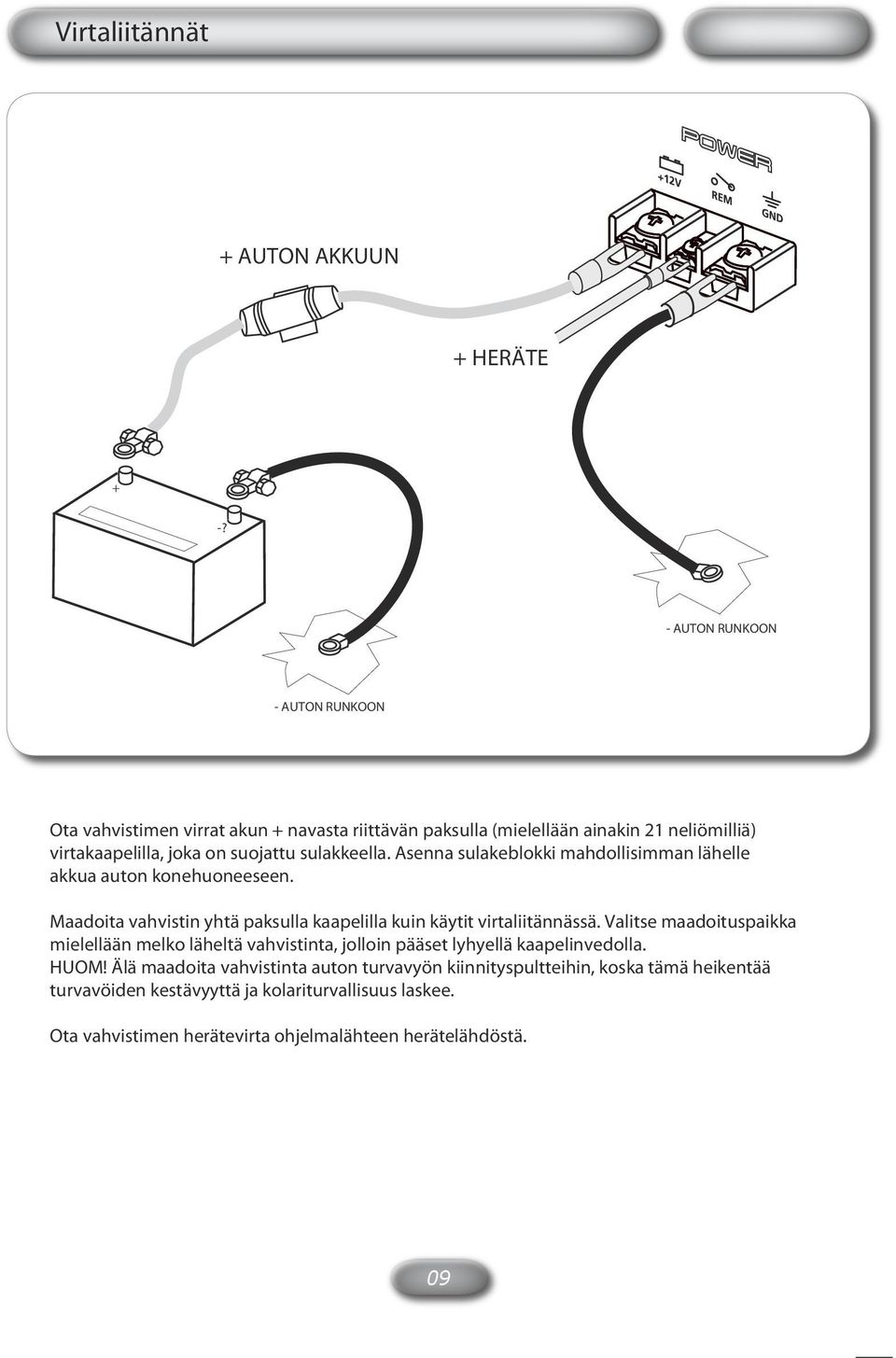

10 Virtaliitännät AUTON AKKUUN HERÄTE? AUTON RUNKOON AUTON RUNKOON Ota vahvistimen virrat akun navasta riittävän paksulla (mielellään ainakin 2 neliömilliä) virtakaapelilla, joka on suojattu sulakkeella. Asenna sulakeblokki mahdollisimman lähelle akkua auton konehuoneeseen. Maadoita vahvistin yhtä paksulla kaapelilla kuin käytit virtaliitännässä. Valitse maadoituspaikka mielellään melko läheltä vahvistinta, jolloin pääset lyhyellä kaapelinvedolla. HUOM! Älä maadoita vahvistinta auton turvavyön kiinnityspultteihin, koska tämä heikentää turvavöiden kestävyyttä ja kolariturvallisuus laskee. Ota vahvistimen herätevirta ohjelmalähteen herätelähdöstä. 09

11 Ominaisuudet Nelikanavainen autovahvistin 4 x 90 wattia 2 ohmin kuormaan 4 x 60 wattia 4 ohmin kuormaan Vahvistimessa käytetään hyvän hyötysuhteen omaavia TO3PL transistoreja Takakaiuttimille säädettävät ali, yli ja bandpasssuotimet jyrkkyyksillä 8/2 db okt. Jakosuotimessa 2 db / okt. ylipäästäsuodatus etukaiuttimille ta voidaan käyttää 2/3/4kanavaisena Stereo/DualMono kytkennän valitsinkatkaisija High Level kaiutintasoinen signaalisisääntulo MosFet transistorit virransyötössä Järeät ruuvikiristeiset johtoterminaalit Tekniset tiedot RMS jatkuva lähtöteho 4 ohmin stereokytkennällä 4,4 Voltin jännitteellä 60 x 4 wattia RMS jatkuva lähtöteho 2 ohmin stereokytkennällä 4,4 Voltin jännitteellä 90 x 4 wattia RMS jatkuva lähtöteho 4 ohmin siltakytkennällä 4,4 Voltin jännitteellä 80 x 2 wattia THD (Harmooninen särö) < 0,% Toistoalue (0/ db) 0 30,000 Hz Signaali / kohinasuhde > 95dB Matalatasoisen sisääntulon herkkyys 2008,000 mv High Level kaiutintasoisen sisäänmenon herkkyys 0 V Sisääntulo impedanssi 22k /00 ohm Jakosuotimen tyyppi Säädettävä 8/2 db/okt. Jakosuotimen taajuus (ylipäästö) Hz / 2 db okt. Jakosuotimen taajuus (alipäästö) Hz / 8 db okt. Mitat 250 x 55 x 360 mm 0

12 Maahantuonti ja edustus: Oy Mobivan Ab Puuskakuja 23 C HELSINKI Puh Fax
