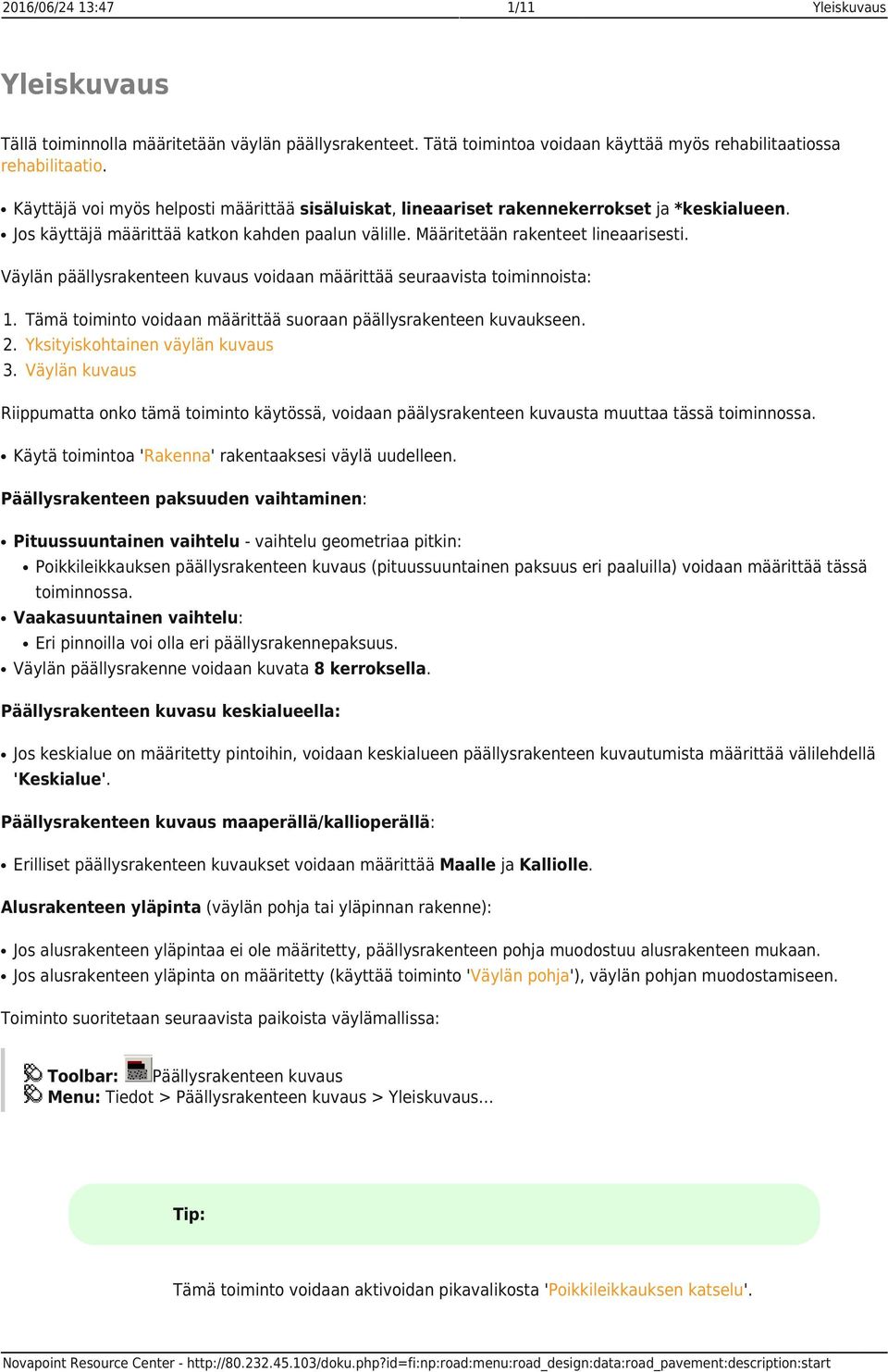

1 2016/06/24 13:47 1/11 Yleiskuvaus Yleiskuvaus Tällä toiminnolla määritetään väylän päällysrakenteet. Tätä toimintoa voidaan käyttää myös rehabilitaatiossa rehabilitaatio. Käyttäjä voi myös helposti määrittää sisäluiskat, lineaariset rakennekerrokset ja *keskialueen. Jos käyttäjä määrittää katkon kahden paalun välille. Määritetään rakenteet lineaarisesti. Väylän päällysrakenteen kuvaus voidaan määrittää seuraavista toiminnoista: Tämä toiminto voidaan määrittää suoraan päällysrakenteen kuvaukseen. Yksityiskohtainen väylän kuvaus Väylän kuvaus Riippumatta onko tämä toiminto käytössä, voidaan päälysrakenteen kuvausta muuttaa tässä toiminnossa. Käytä toimintoa 'Rakenna' rakentaaksesi väylä uudelleen. Päällysrakenteen paksuuden vaihtaminen: Pituussuuntainen vaihtelu - vaihtelu geometriaa pitkin: Poikkileikkauksen päällysrakenteen kuvaus (pituussuuntainen paksuus eri paaluilla) voidaan määrittää tässä toiminnossa. Vaakasuuntainen vaihtelu: Eri pinnoilla voi olla eri päällysrakennepaksuus. Väylän päällysrakenne voidaan kuvata 8 kerroksella. Päällysrakenteen kuvasu keskialueella: Jos keskialue on määritetty pintoihin, voidaan keskialueen päällysrakenteen kuvautumista määrittää välilehdellä 'Keskialue'. Päällysrakenteen kuvaus maaperällä/kallioperällä: Erilliset päällysrakenteen kuvaukset voidaan määrittää Maalle ja Kalliolle. Alusrakenteen yläpinta (väylän pohja tai yläpinnan rakenne): Jos alusrakenteen yläpintaa ei ole määritetty, päällysrakenteen pohja muodostuu alusrakenteen mukaan. Jos alusrakenteen yläpinta on määritetty (käyttää toiminto 'Väylän pohja'), väylän pohjan muodostamiseen. Toiminto suoritetaan seuraavista paikoista väylämallissa: Toolbar: Päällysrakenteen kuvaus Menu: Tiedot > Päällysrakenteen kuvaus > Yleiskuvaus Tip: Tämä toiminto voidaan aktivoidan pikavalikosta 'Poikkileikkauksen katselu'.

2 2016/06/24 13:47 2/11 Yleiskuvaus Aktivoi pinta kuvasta ja avaa pikavalikko. Valitse 'Päällysrakenteen kuvaus' valikosta. Työjärjestys Seuraavassa on esitetty vaiheet päällysrakenteen kuvauksen käytöstä: 1. Päällysrakennetaulukot: Määritä päällysrakennetaulukot joita käytetään eri paaluväleillä. 2. Taulukon nimi: Valitse taulukko ja määritä asetukset alempaan taulukkoon. Toista vaiheet 1 ja 2 luodaksesi niin monta taulukkoa kuin haluat. 3. Paalut: Määritä paaluvälit (maaperä ja kallio) ja valitse käytettävä taulukko. Varoitus: Varmista että oikea taulukko on aktiivisena ennen arvojen muuttamista. Tip: Pidä avattuna 'poikkileikkauksen katseluikkna' ja muokkaa kuvauksia ja paina lopuksi 'Käytä', jolloin muutokset näkyvät heti. Päällysrakennetaulukot Luo päällysrakennetaulukot antamalla nimi taulukkoon. Päällysrakennetaukkoa voidaan soveltaa paaluväleillä. Tips:

3 2016/06/24 13:47 3/11 Yleiskuvaus Yksi päällysrakennataukko voidaan toistaa käyttämällä painiketta 'Kopioi' ja 'Liitä', jonka jälkeen arvoja voidaan muokata. Valitse nimi muokataksesi sitä. Pikavalikkoa voidaan myös käyttää kopioimiseen. Kuvaus Päällysrakenteen kuvaus on määritetty taulukossa 'päällysrakenne'. Lisätietoja, katso Päällysrakenne. Taulukko 'Sisäluiska' määritellään ulkoluiskien piirtyminen. Lisätietoja, katso Sisäluiska. Taulukko 'Lineaariset rakennekerrokset' määritellään rakennerroksien muutoskohdat. Lisätietoja, katso Lineaariset rakennekerrokset. Päällysrakenteen jatkuminen tai leikkautuminen keskialueella voidaan laittaa päälle tai pois päältä taulukossa 'Keskialue'. Lisätietoja, katso Keskialue. Päällysrakenne Ensimmäinen palstarivi kuvaa päällysrakenteita. Rakenteita voi olla 8 erilaista ja viimeisessä palstassa näkyy kokonaisarvo päällysrakenteelle. Päällysrakenne täytyy määritää molemmille puolille (vasen ja oikea). Päällysrakenteet määritetään sisältä ulospäin. On mahdolista aloitta kuvauksen antaminen miltä tahansa pinnalta. Määritä päällysrakenteen syvyys väylän pinnalle. Päällysrakenteen arvoissa voidaan käyttää myös määritelmiä Peri kerrospaksuus, Peri kaltevuus ja Lopeta. I = Peri kerrospaksuus (oletusarvo): Kerroksen paksuus periytyy seuraavaan pintaan taulukossa alaspäin mentäessä. S = Peri Kaltevuus: Kaltevuus periytyy pinnan kuvauksesta. E = Lopeta:Lopettaa päällysrakenteen kuvauksen annetulle pinnalle. Tips: Pikakäskyst Seruaavat toiminnot voidaan aktivoidan pikakäskyillä: S peri kaltevuus E Lopeta I peri kerrospaksuus Nämä toiminnot voidaan aktivoida myös pikavalikosta taulukossa. Myös kopioi (Ctrl C) ja liita (Ctrl V) toimivat. Kopioi vastakkaiselle puolelle: Koko kuvaus (vasen tai oikea) voidaan kopioida toiselle puollelle. Valtise puoli taulukosta ja ota pikavalikosta toiminto 'Kopioi vastakkaiselle puolelle'.

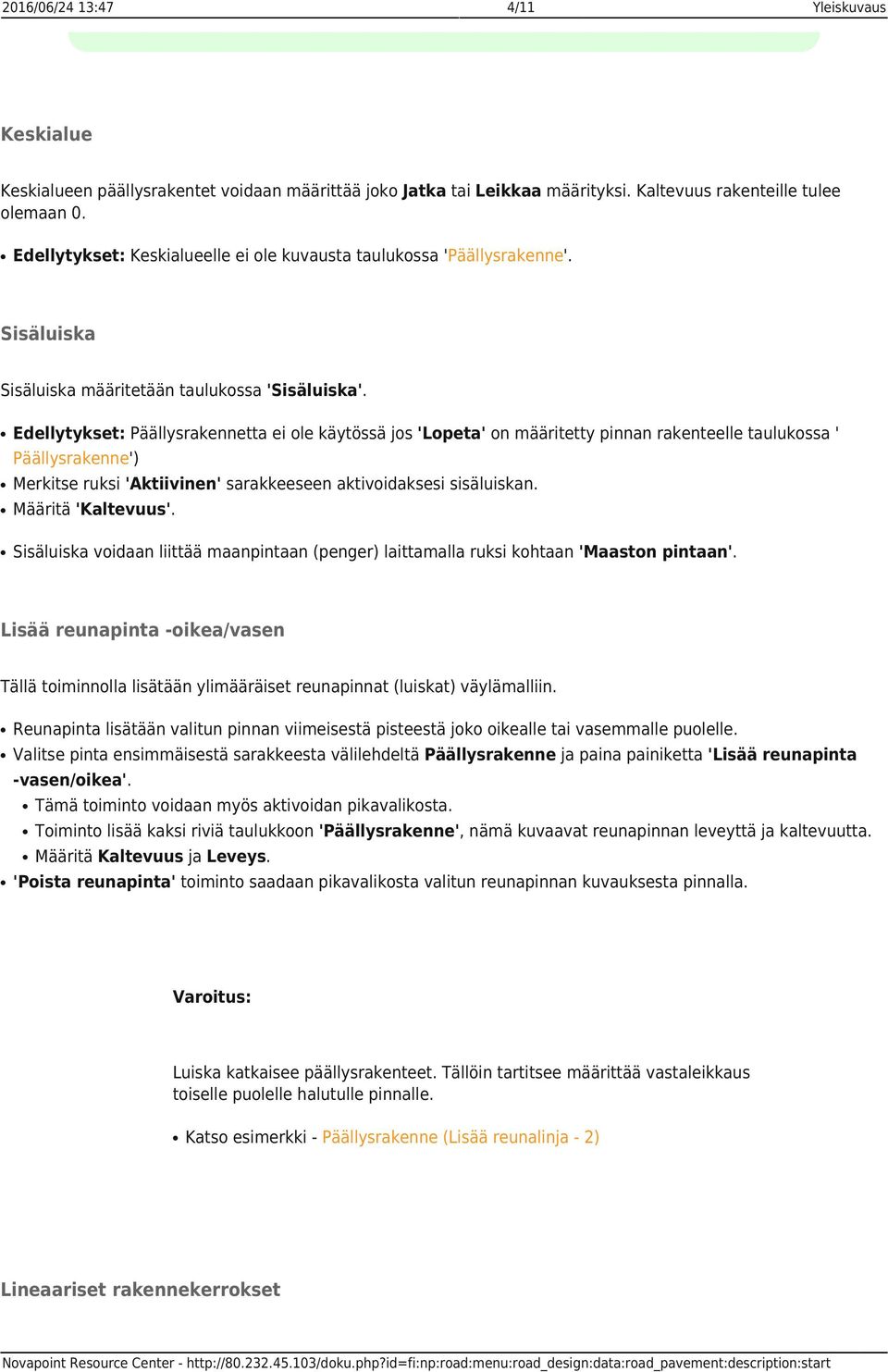

4 2016/06/24 13:47 4/11 Yleiskuvaus Keskialue Keskialueen päällysrakentet voidaan määrittää joko Jatka tai Leikkaa määrityksi. Kaltevuus rakenteille tulee olemaan 0. Edellytykset: Keskialueelle ei ole kuvausta taulukossa 'Päällysrakenne'. Sisäluiska Sisäluiska määritetään taulukossa 'Sisäluiska'. Edellytykset: Päällysrakennetta ei ole käytössä jos 'Lopeta' on määritetty pinnan rakenteelle taulukossa ' Päällysrakenne') Merkitse ruksi 'Aktiivinen' sarakkeeseen aktivoidaksesi sisäluiskan. Määritä 'Kaltevuus'. Sisäluiska voidaan liittää maanpintaan (penger) laittamalla ruksi kohtaan 'Maaston pintaan'. Lisää reunapinta -oikea/vasen Tällä toiminnolla lisätään ylimääräiset reunapinnat (luiskat) väylämalliin. Reunapinta lisätään valitun pinnan viimeisestä pisteestä joko oikealle tai vasemmalle puolelle. Valitse pinta ensimmäisestä sarakkeesta välilehdeltä Päällysrakenne ja paina painiketta 'Lisää reunapinta -vasen/oikea'. Tämä toiminto voidaan myös aktivoidan pikavalikosta. Toiminto lisää kaksi riviä taulukkoon 'Päällysrakenne', nämä kuvaavat reunapinnan leveyttä ja kaltevuutta. Määritä Kaltevuus ja Leveys. 'Poista reunapinta' toiminto saadaan pikavalikosta valitun reunapinnan kuvauksesta pinnalla. Varoitus: Luiska katkaisee päällysrakenteet. Tällöin tartitsee määrittää vastaleikkaus toiselle puolelle halutulle pinnalle. Katso esimerkki - Päällysrakenne (Lisää reunalinja - 2) Lineaariset rakennekerrokset

5 2016/06/24 13:47 5/11 Yleiskuvaus Käytä lineaarisia rakenekerroksia päällysrakenteiden muutoskohtiin. Alasvetovalikosta 'Ensimmäinen pinta' valitaan pinta josta lineaarisuus halutaan alkavan. Määritä mahdollinen lisäetäisyys, kuormitus (luiska) ja siirtymä (luiska). Katso esimerkki - Päällysrakenne (Lineaariset rakennekerrokset). Paalut Määritä ensimmäinen ja viimeinen paalu ja valitse taulukko alasvetovalikosta. Määritä paalut sekä Maaleikkaus ja täyttö sekä mahdollinen kallioleikkaus taulukkoon Kallioleikkaus. Välipaaluilla ohjelma interpoloi rakenteet. Maa/kalliorakenteen käyttö Päällysrakennetyyppi määritellään poikkileikkauksen laskennan yhteydessä ja tulokset merkitään automaattisesti Maa/kalliorakenteen käyttö toiminnon dialogiin Päällysrakennetyyppi. Paina painiketta Maa/kalliorakenteen käyttö dialobissa Päällysrakenteen kuvaus. Seuraavat päällysrakennetyypit voidaan määrittää (Maaperä = maaleikkaus, Kallio = kallioleikkaus): 1. Maa 2. Kallio 3. Maa ja kallio 4. Maa ja penger 5. kallio ja penger 6. maa ja kallio sekä penger 7. penger Oletuksena on että ohjelma kallioleikkauksessa määrittää kallityypin ja muissa tapauksissa maaperän. Mikäli koko väylällä on sama tyyppi, listalla näkyy vain loppupaalu. Päällysrakennetyyppiä voidaan muokata sarakkeesta 'Päällysrakenne'. Valitse sarake ja vaihda tyyppi. Yleensä harmaita sarakkeita ei voi muokata. Uusi määritys voidaan tehdä lisäämällä rivi 'Lisää' painikkeesta. Rivi voidaan poistaa 'POista' painikkesta. Aseta: Tällä toiminnolla voidaan nollata tilanne ja laskea rakenteet uudestaan. Esimerkki Päällysrakenne (kuvaus)

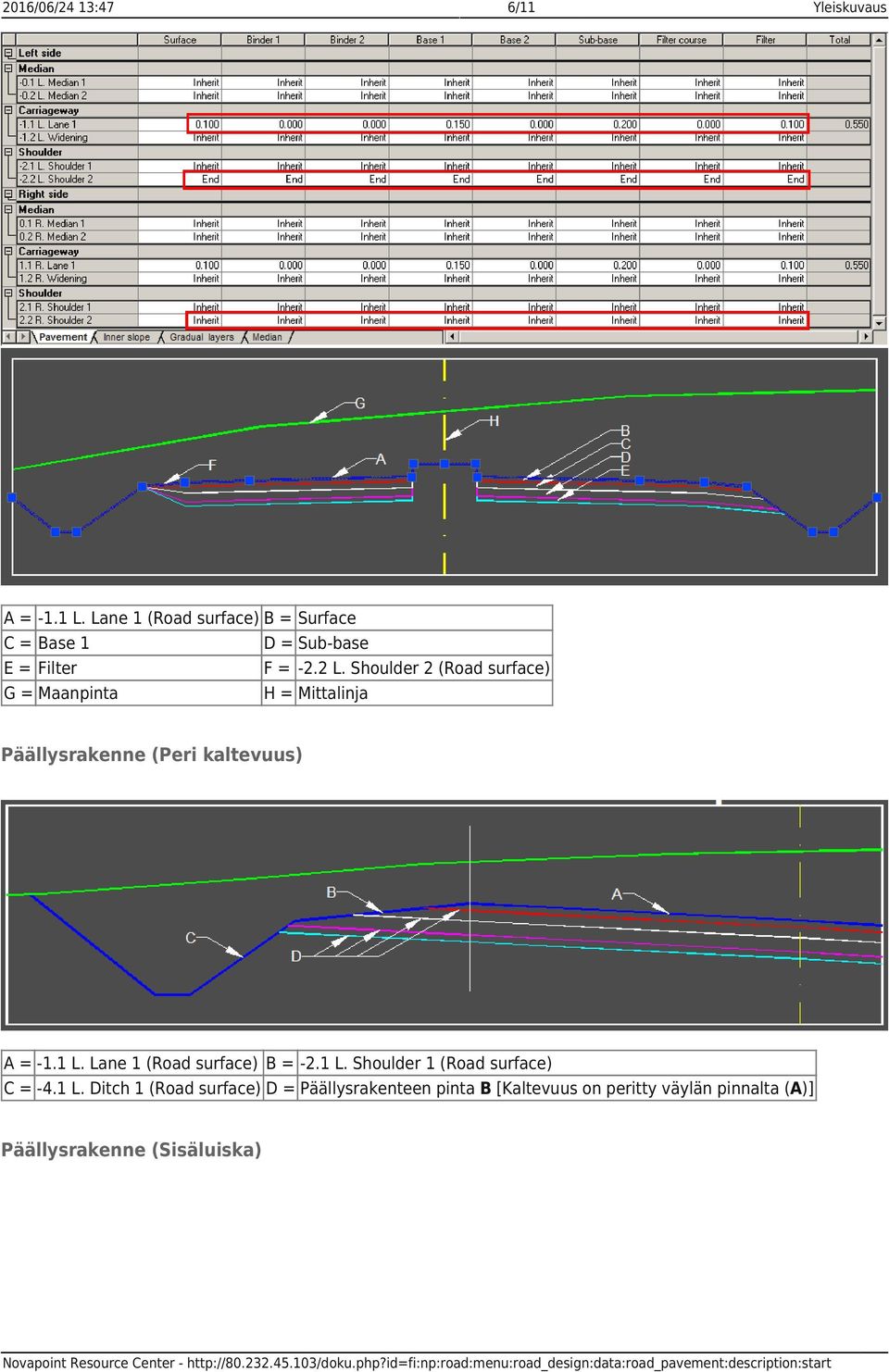

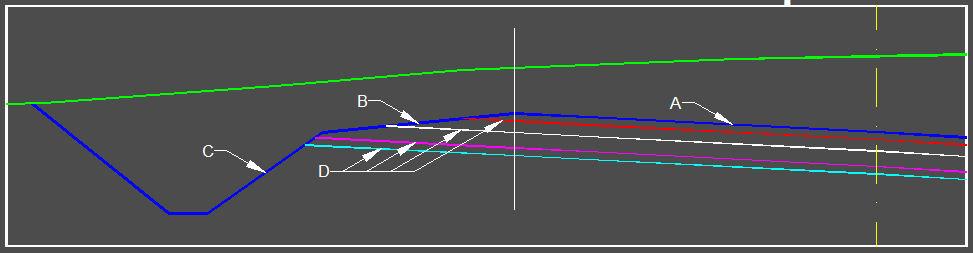

6 2016/06/24 13:47 6/11 Yleiskuvaus A = -1.1 L. Lane 1 (Road surface) B = Surface C = Base 1 D = Sub-base E = Filter F = -2.2 L. Shoulder 2 (Road surface) G = Maanpinta H = Mittalinja Päällysrakenne (Peri kaltevuus) A = -1.1 L. Lane 1 (Road surface) B = -2.1 L. Shoulder 1 (Road surface) C = -4.1 L. Ditch 1 (Road surface) D = Päällysrakenteen pinta B [Kaltevuus on peritty väylän pinnalta (A)] Päällysrakenne (Sisäluiska)

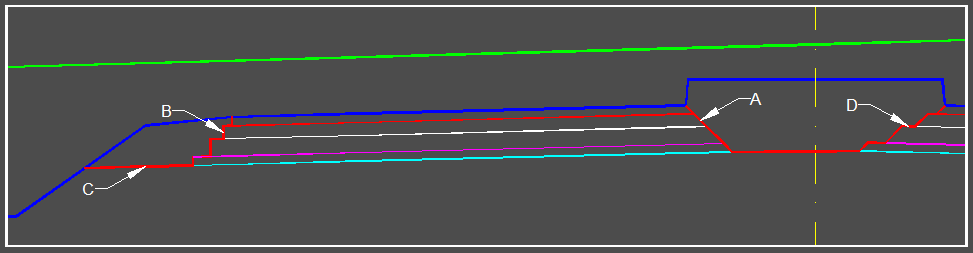

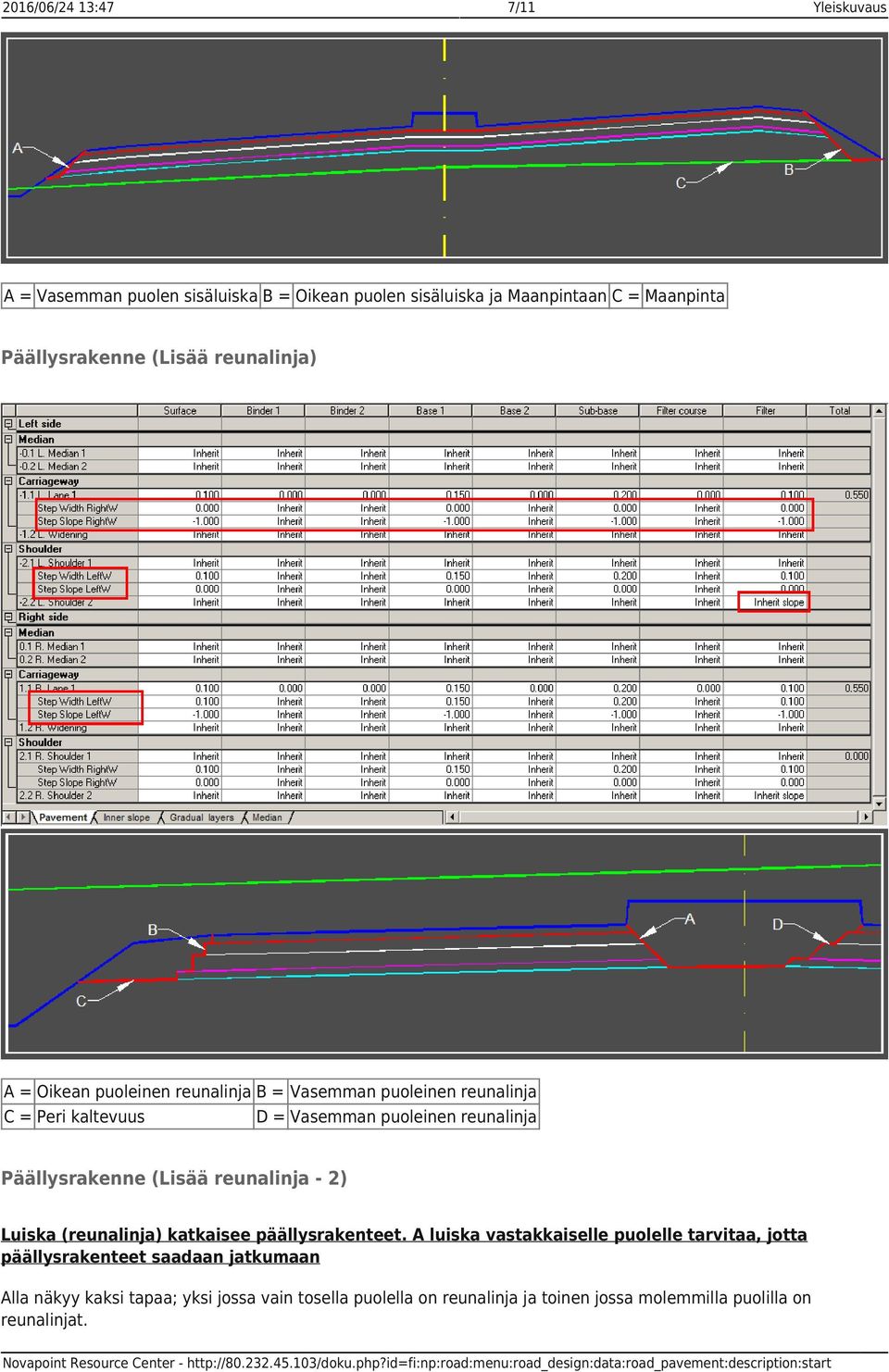

7 2016/06/24 13:47 7/11 Yleiskuvaus A = Vasemman puolen sisäluiska B = Oikean puolen sisäluiska ja Maanpintaan C = Maanpinta Päällysrakenne (Lisää reunalinja) A = Oikean puoleinen reunalinja B = Vasemman puoleinen reunalinja C = Peri kaltevuus D = Vasemman puoleinen reunalinja Päällysrakenne (Lisää reunalinja - 2) Luiska (reunalinja) katkaisee päällysrakenteet. A luiska vastakkaiselle puolelle tarvitaa, jotta päällysrakenteet saadaan jatkumaan Alla näkyy kaksi tapaa; yksi jossa vain tosella puolella on reunalinja ja toinen jossa molemmilla puolilla on reunalinjat.

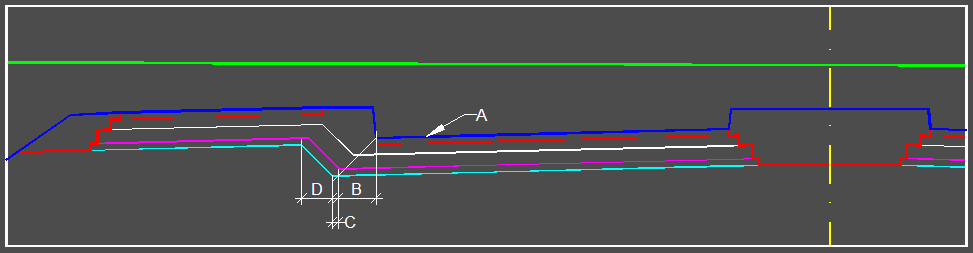

8 2016/06/24 13:47 8/11 Yleiskuvaus Ensimmäisessä tapauksessa päällysrakenne päättyy luiskaan Toisessa tapauksessa päällysrakenne jatkuu A = Reunalinja oikealla puolella päällysrakenteita, päällysrakenne ei jatku koska se on katkaistu reunalinjalla B = Reunalinja vasemalla puolella, päällysrakenteet jatkuvat vastaluiskan takia Päällysrakenne (Lineaariset rakennekerrokset) A = Aloitus pinta (vasen puoli) B = Kuormitus C = Lisäetäisyys D = Siirtymä Rehabilitaatio Tieliikenteen kasvun myötä ja kuljetuksien lisääntyessä tulee tarve parantaa nykyistä tieverkostoa. Tarkoituksena on kuitenkin höydyntää nykyisiä väyliä mahdollisimman paljon, joten niitä on parannettava tämän päivän tarpeisiin. Vakio päällysrakenteet Päällysrakenteet luetaan aktiivisesta päällysrakennetaulukosata. Katso kuva - Poikkileikkaus Kerrospaksuuden minimiarvo

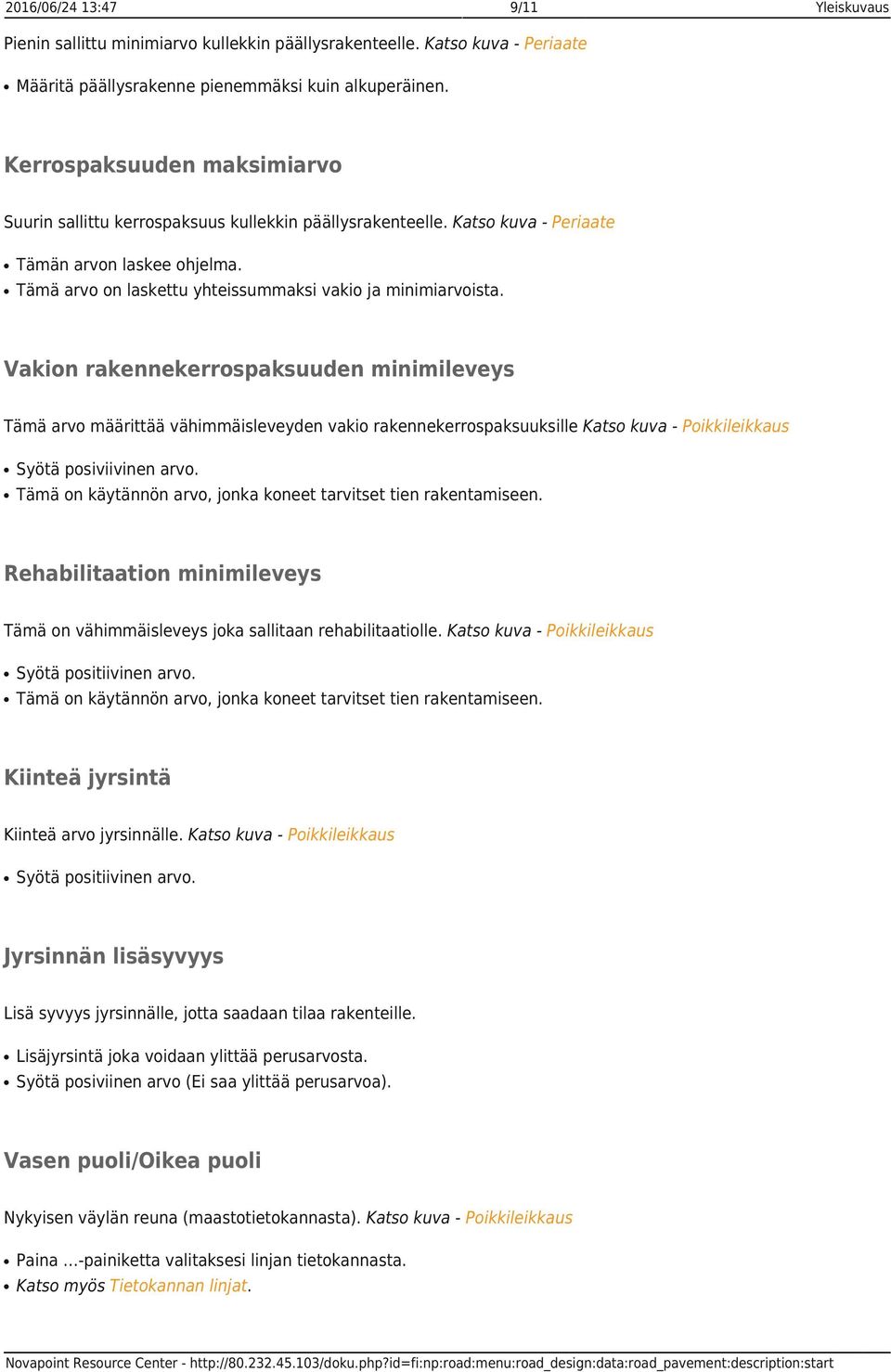

9 2016/06/24 13:47 9/11 Yleiskuvaus Pienin sallittu minimiarvo kullekkin päällysrakenteelle. Katso kuva - Periaate Määritä päällysrakenne pienemmäksi kuin alkuperäinen. Kerrospaksuuden maksimiarvo Suurin sallittu kerrospaksuus kullekkin päällysrakenteelle. Katso kuva - Periaate Tämän arvon laskee ohjelma. Tämä arvo on laskettu yhteissummaksi vakio ja minimiarvoista. Vakion rakennekerrospaksuuden minimileveys Tämä arvo määrittää vähimmäisleveyden vakio rakennekerrospaksuuksille Katso kuva - Poikkileikkaus Syötä posiviivinen arvo. Tämä on käytännön arvo, jonka koneet tarvitset tien rakentamiseen. Rehabilitaation minimileveys Tämä on vähimmäisleveys joka sallitaan rehabilitaatiolle. Katso kuva - Poikkileikkaus Syötä positiivinen arvo. Tämä on käytännön arvo, jonka koneet tarvitset tien rakentamiseen. Kiinteä jyrsintä Kiinteä arvo jyrsinnälle. Katso kuva - Poikkileikkaus Syötä positiivinen arvo. Jyrsinnän lisäsyvyys Lisä syvyys jyrsinnälle, jotta saadaan tilaa rakenteille. Lisäjyrsintä joka voidaan ylittää perusarvosta. Syötä posiviinen arvo (Ei saa ylittää perusarvoa). Vasen puoli/oikea puoli Nykyisen väylän reuna (maastotietokannasta). Katso kuva - Poikkileikkaus Paina -painiketta valitaksesi linjan tietokannasta. Katso myös Tietokannan linjat.

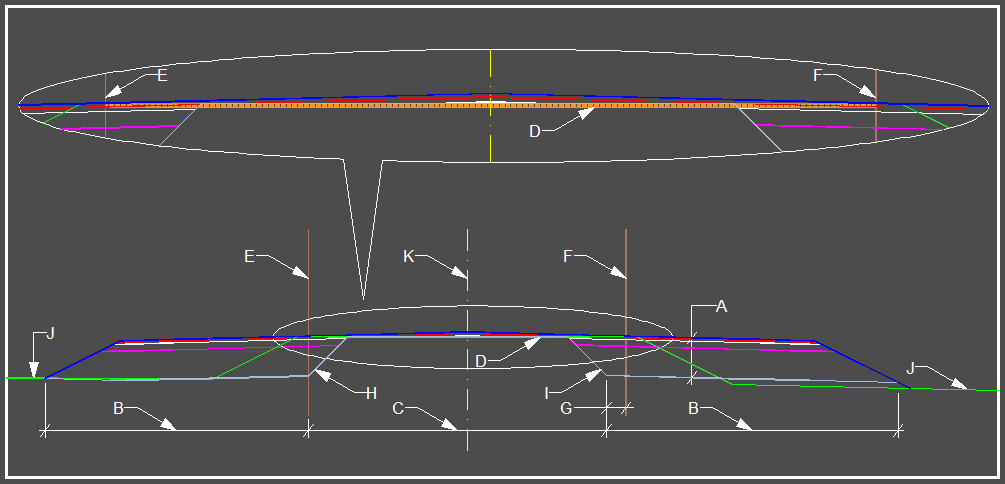

10 2016/06/24 13:47 10/11 Yleiskuvaus Lisäetäisyys (+/-) Tällä arvolla voidaan siirtää nykyistä linjaa joko ulospäin (-) tai sisäänpäin (+). Katso kuva - Poikkileikkaus Määritä positiivinen tai negatiivinen arvo. Positiivinen tekee kunnostettavasta alueesta kapeamman. Negatiivinen arvo tekee kunnostettavasta alueesta leveämmän. Vasen/Oikea kaltevuus Rehabilitaation kaltevuus Katso kuva - Poikkileikkaus Määritä positiivinen arvo. Kuva - Poikkileikkaus A = Vakio päällysrakenne B = Minimi leveys vakio päällysrakenteelle C = Minimi leveys rehabilitaatiolle D = Jyrsintä E = Nykyinen linja -vasen F = Nykyinen linja - oikea G = Lisäetäisyys H = Kaltevuus - vasen I = Kaltevuus - oikea J = Maasto (nykyinen tie) K = Mittalinja Kuva - Periaate

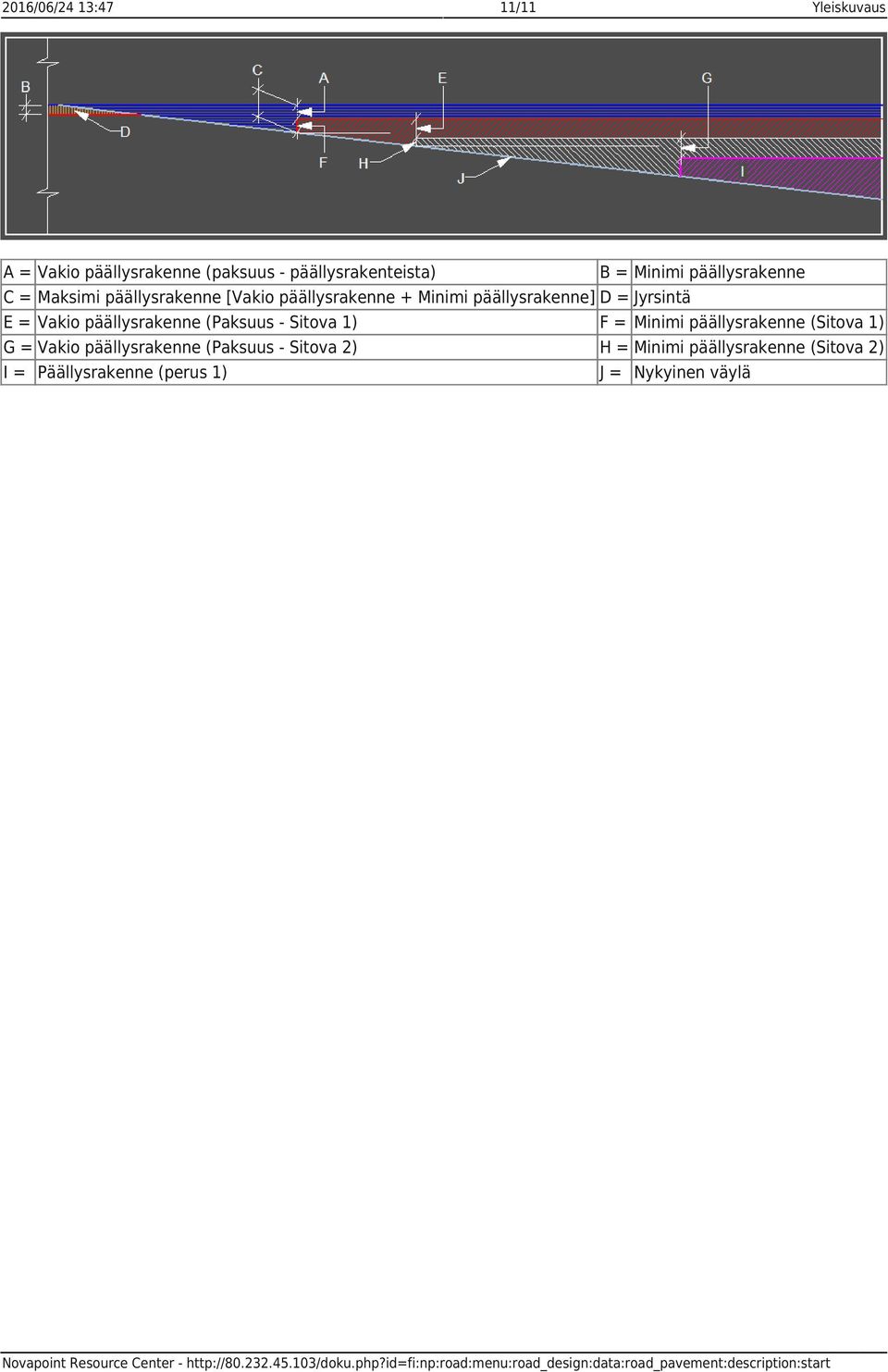

11 2016/06/24 13:47 11/11 Yleiskuvaus A = Vakio päällysrakenne (paksuus - päällysrakenteista) B = Minimi päällysrakenne C = Maksimi päällysrakenne [Vakio päällysrakenne + Minimi päällysrakenne] D = Jyrsintä E = Vakio päällysrakenne (Paksuus - Sitova 1) F = Minimi päällysrakenne (Sitova 1) G = Vakio päällysrakenne (Paksuus - Sitova 2) H = Minimi päällysrakenne (Sitova 2) I = Päällysrakenne (perus 1) J = Nykyinen väylä
