Jänniterele. Käyttöohje

Koko: px
Aloita esitys sivulta:

Download "Jänniterele. Käyttöohje"

Transkriptio

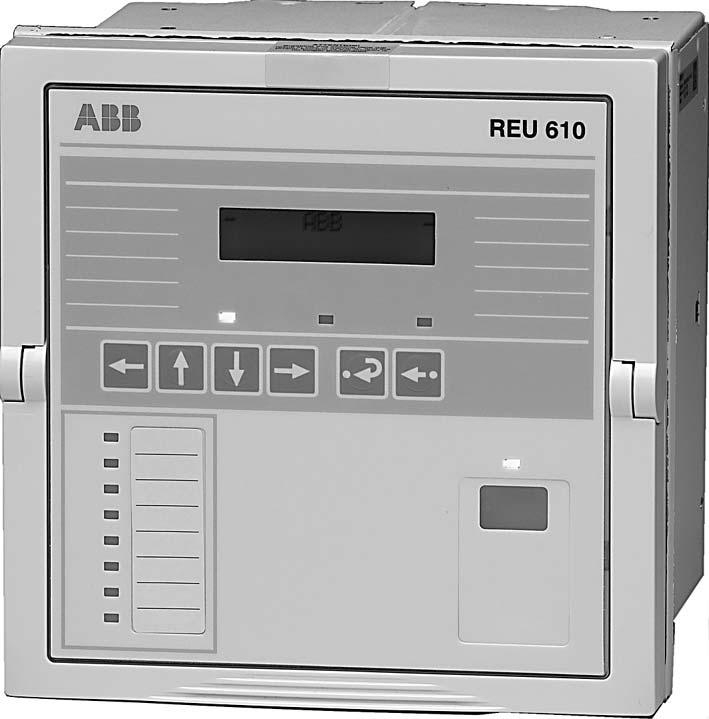

1 REU 610

2

3 1MRS Julkaistu: Versio: B/ REU 610 Sisällys Tekijänoikeudet Johdanto Tämä käsikirja Symbolien käyttö Kohdeyleisö Tuotedokumentaatio Asiakirjan merkintätavat Muutoshistoria Turvallisuusmääräykset Tuotteen yleiskuvaus Releen käyttö Ominaisuudet Toiminta Käyttöliittymän ominaisuudet Etupaneeli Painikkeiden käyttö Näyttö Näyttötesti Näytön tilat Taustavalo Kontrastin säätäminen Päävalikko Alavalikko HMI-salasanat SPA-salasana Kielen valinta Reaaliaikakellon asetus Katkaisijan kiinniohjauksen lukituksen palautus Etu- tai takaliitännän valinta Etuosan tiedonsiirron indikoinnin valodiodi Takaliittimen protokollan valinta Käyttöliittymän (HMI) toimintotasot Käyttötaso Käyttötason valikkoryhmät Mittausarvojen selaaminen Rekisteröityjen arvojen selaaminen INFO-valikkoryhmä Tekninen taso Parametrivalikot

4 REU 610 1MRS Asettelujen muuttaminen Konfigurointi Indikointien, lähtökoskettimien ja tallennettujen arvojen kuittaus ja palautus Suojareleen toiminnan indikoinnit Toimintamerkit Vihreä indikoinnin valodiodi Keltainen toimintamerkki Punainen toimintamerkki Ohjelmoitava toimintamerkki Indikointi-ilmoitukset Toimintailmoitukset Häiriötallentimen indikoinnit Itsevalvonta Irrotettava pistoyksikkö Tuotteen tunnistus Pistoyksikön irrotus ja asentaminen Pariston asentaminen ja vaihtaminen Käyttöönotto ja huolto Käyttöönotto Huolto-ohjeet Releen tarkastus Ennalta ehkäisevä osien vaihtaminen Mittausten tarkistaminen Toimintotesti Digitaalisten tulojen koestus Suojaustoimintojen koestus Ylijännitesuojan koestaminen Nollajännitesuojan koestaminen Varaosat Pistoyksikkö Paristo Korjaaminen Tilaustiedot Lyhenteet

5 1MRS REU 610 Tekijänoikeudet Tämän asiakirjan sisältämät tiedot voivat muuttua ilman eri ilmoitusta. Tietoja ei tule pitää ABB Oy:tä sitovina. ABB Oy ei ole vastuussa tämän asiakirjan mahdollisesti sisältämistä virheistä. ABB Oy ei missään tapauksessa ole vastuussa mistään suorista, epäsuorista, erityisistä, satunnaisista tai seurannaisista vahingoista, jotka johtuvat tämän asiakirjan käytöstä. ABB Oy ei myöskään ole vastuussa minkään tämän asiakirjan kuvaaman ohjelmiston tai laitteiston aiheuttamista satunnaisista tai seurannaisista vahingoista. Tämän asiakirjan ja sen osien jäljentäminen ja kopioiminen on sallittua ainoastaan ABB Oy:n kirjallisella luvalla. Asiakirjan sisältöä ei saa paljastaa kolmansille osapuolille eikä käyttää kiellettyihin tarkoituksiin. Tässä asiakirjassa kuvattu ohjelmisto tai laitteisto toimitetaan luvanvaraisena. Ohjelmistoa tai laitteistoa saa käyttää ja kopioida ja sen sisältämiä tietoja saa ilmaista ainoastaan mainitun luvan ehtojen mukaisella tavalla. Copyright 2006 ABB. Kaikki oikeudet pidätetään. Tavaramerkit ABB on ABB Groupin rekisteröity tavaramerkki. Kaikki muut tässä asiakirjassa mainitut merkit tai tuotenimet saattavat olla haltijoilleen kuuluvia tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Takuu Tiedustele takuuehtoja lähimmältä ABB Oy:n edustajalta. 5

6 6

7 1MRS REU Johdanto 1.1. Tämä käsikirja Tämä käsikirja sisältää perustiedot REU 610 -jännitesuojareleestä sekä yksityiskohtaiset käyttöohjeet releen käyttöliittymää (HMI) varten. Lisäksi käsikirjassa kerrotaan lyhyesti releen käyttöönotosta ja huollosta Symbolien käyttö Seuraavat julkaisuun sisältyvät kuvakkeet korostavat turvallisuuteen tai muihin tärkeisiin tietoihin liittyviä kohtia: Sähkövaroituskuvake ilmoittaa vaarasta, jonka seurauksena saattaa olla sähköisku. Varoituskuvake ilmoittaa vaarasta, jonka seurauksena saattaa olla loukkaantuminen. Huomiokuvake ilmoittaa tekstissä kerrottavaan aiheeseen liittyvästä tärkeästä tiedosta tai varoituksesta. Se voi liittyä uhkaavaan tilanteeseen, jonka seurauksena ohjelmiston toimivuus saattaa häiriintyä tai laitteisto tai omaisuus saattaa vahingoittua. Tietokuvake ilmoittaa lukijalle tärkeistä tiedoista ja tilanteista. Vihjekuvake ilmoittaa esimerkiksi projektin suunnitteluun tai jonkin toiminnon käyttämiseen liittyvistä ohjeista. Vaikka varoituskuvakkeilla ilmaistut vaaratilanteet liittyvät loukkaantumiseen ja huomiokuvakkeella ilmaistut vaaratilanteet laitteiston tai omaisuuden vahingoittumiseen, pitää ottaa huomioon, että vahingoittuneen laitteiston käyttö voi joissakin olosuhteissa johtaa heikentyneeseen suoritustehoon. Se voi puolestaan johtaa loukkaantumiseen tai kuolemaan. Siksi kaikkia varoitus- ja huomiotiedotteita pitää noudattaa tarkasti Kohdeyleisö Tämä on tarkoitettu käyttäjille, työnjohtajille ja järjestelmänvalvojille tuotteen normaalin käytön helpottamiseksi. 7

8 REU 610 1MRS Tuotedokumentaatio Releen ja tämän oppaan lisäksi tuotteen mukana toimitetaan seuraava relekohtainen dokumentaatio: Taulukko Nimi Tuotetodistus Asennusopas Tekninen ohje REU 610 -tuotedokumentaatio Asiakirjatunnus 1MRS MRS MUM 1MRS Asiakirjan merkintätavat Tietojen esittämiseen käytetään seuraavia merkintätapoja: * Käyttöliittymän (HMI) valikkorakenteen käyttäminen navigointipainikkeilla on esitetty painikkeiden kuvakkeilla esimerkiksi seuraavasti: Selaa vaihtoehtoja painikkeilla ja. * Käyttöliittymän valikkopolut on esitetty seuraavasti: Valitse nuolipainikkeilla KONFIGURAATIO\KOMMUNIKAATIO\SPA ASETUKSET\SALASANA SPA. * Parametrien ja valikoiden nimet, releen indikointisanomat ja käyttöliittymänäkymät on kirjoitettu Courier-fontilla. Esimerkki: Tarkkaile valikoiden KESKIARVOT ja HISTORIA ARVOT muita mittausarvoja nuolipainikkeita käyttämällä. * Käyttöliittymäsanomat on merkitty lainausmerkkeihin, kun käyttäjän on syytä kiinnittää niihin huomiota. Esimerkki: Kun tallennat uuden salasanan, rele vahvistaa tallennuksen vilauttamalla näytössä kerran merkkijonoa "- --". 8

9 1MRS REU Muutoshistoria Versio Päivämäärä Historia A Tämä opas on käännös englanninkielisestä versiosta A/ B Tämä opas on käännös englanninkielisestä versiosta C/

10 10

11 1MRS REU Turvallisuusmääräykset Liittimissä saattaa esiintyä vaarallisia jännitteitä, vaikka ulkoinen syöttöjännite on kytketty pois. Turvallisuusmääräysten laiminlyönti voi aiheuttaa tapaturmia, henkilövahinkoja tai vakavia aineellisia vahinkoja. Asennukset saa suorittaa ainoastaan siihen valtuutettu henkilö. Kansallisia ja paikallisia sähköturvallisuusmääräyksiä on aina noudatettava. Laitteen kotelo on maadoitettava asianmukaisesti. Älä koske kotelon sisustaa, kun pistoyksikkö on poistettu kotelosta. Relekotelon sisäosissa voi olla suuria jännitteitä. Sisäosiin koskeminen voi johtaa henkilövahinkoon. Laite sisältää staattisille sähköpurkauksille herkkiä komponentteja. Siksi elektroniikkakomponenttien tarpeetonta koskettamista pitää välttää. Jos laitteen takana oleva suojaussinetti rikotaan luvatta, takuu ei ole enää voimassa eikä laitteen oikeaa toimintaa voida taata. 11

12 12

13 1MRS REU Tuotteen yleiskuvaus 3.1. Releen käyttö REU 610 -jänniterele on monikäyttöinen ja -toimintoinen suojarele, joka on tarkoitettu ensisijaisesti yli- ja alijännitesuojaukseen sekä keskijännitteisten jakeluverkkojen valvontaan. Relettä voi käyttää myös generaattorien, moottorien ja muuntajien suojaamiseen. Rele on mikroprosessoripohjainen. Itsevalvontajärjestelmä valvoo jatkuvasti releen toimintaa. Käyttöliittymän (HMI) nestekidenäytön (LCD) ansiosta releen paikallinen käyttö on helppoa ja turvallista. Relettä voidaan ohjata paikallisesti tietokoneella, joka liitetään etupaneelin sarjaliikenneporttiin. Kauko-ohjaus tapahtuu sarjaväylän kautta takaliittimeen kytkeytyvällä ohjaus- ja valvontajärjestelmällä Ominaisuudet * Ylijännitesuojaus vakioaika- tai IDMT (käänteisaika) -toimintoisena, porrasi>. * Ylijännitesuojaus vakioaika- tai IDMT (käänteisaika) -toimintoisena, porrasi>>>>. * Perustuu pääjännitemittaukseen tai jännitteen vastakomponenttiin (NPS) * Alijännitesuojaus vakioaika- tai IDMT (käänteisaika) -toimintoisena, porrasi>. * Voidaan käyttää myös hälytysportaana * Alijännitesuojaus vakioaika- tai IDMT (käänteisaika) -toimintoisena, porrasi>>>>. * Perustuu pääjännitemittaukseen tai jännitteen myötäkomponenttiin (PPS) * Jäännösjännitesuojaus vakioaikatoimintoisena, porrasi>. * Jäännösjännitesuojaus vakioaikatoimintoisena, porrasi>>>>. * Katkaisijavikasuoja * Laukaisulaskurit katkaisijan olosuhteiden valvontaan * Laukaisupiirin valvonta ja mahdollisuus reitittää varoitussignaali signaalilähtöön * Laukaisun lukitustoiminto * Neljä tarkkaa jännitetuloa * Nimellisjännite 100/110/115/120 V käyttäjän valittavissa * Nimellistaajuus 50/60 Hz käyttäjän valittavissa * Kolme sulkeutuvaa laukaisukosketinta * Kaksi vaihtokosketinsignaalilähtöä ja kolme ylimääräistä vaihtokosketinsignaalilähtöä lisävarusteena hankittavassa I/O moduulissa * Lähtökosketintoiminnot konfiguroitavissa * Kaksi galvaanisesti erotettua digitaalituloa ja kolme ylimääräistä galvaanisesti erotettua digitaalituloa lisävarusteena hankittavassa I/O moduulissa * Häiriötallennin: 13

14 REU 610 1MRS * Tallennusaika enimmillään 80 sekuntia * Liipaisu yhdestä tai useasta sisäisestä signaalista tai digitaalitulosignaalista * Tallentaa neljää analogista kanavaa ja enimmillään kahdeksaa käyttäjän valitsemaa binäärikanavaa * Aseteltava näytteenottotaajuus * Pysyväismuisti * enintään 100 aikaleimatulle tapahtumakoodille * Asetteluarvoille * Häiriötallentimen tiedoille * Viiden viimeisen aikaleimatun tapahtuman rekisteröidyille arvoille * Suojausportaiden havahtumisten lukumäärälle * Toimintaindikoinneille ja valodiodeille, jotka osoittavat tilan ennen apusähkön katoamista * Käyttöliittymä alfanumeerisella LCD-näytöllä ja navigointipainikkeilla * Kahdeksan ohjelmoitavaa valodiodia * Monikielinen käyttöliittymä * Käyttöliittymän salasanasuojaus käyttäjän valittavissa * Ensiövirta-arvojen näyttö * Kaikki asettelut muutettavissa PC:llä * Etupaneelin optinen liitäntä: langattomasti tai kaapelilla * Takapaneeliin on liitettävissä lisävarusteena hankittava kommunikaatiomoduuli, jossa muovikuituoptinen, yhdistetty muovi- ja lasikuituoptinen tai RS-485- liitäntä SPA-väylä-, IEC tai Modbus-tiedonsiirtoprotokollalla (RTU ja ASCII) käytävää järjestelmäkommunikaatiota varten * Takapaneeliin on liitettävissä lisävarusteena hankittava DNP kommunikaatiomoduuli, jossa RS-485-liitäntä DNP tiedonsiirtoprotokollalla käytävää järjestelmäkommunikaatiota varten. * Paristovarmennus reaaliaikakellolle * Ajan synkronointi digitaalitulon kautta * Pariston varaustilan valvonta * Elektroniikan ja ohjelmiston jatkuva itsevalvonta * Sisäisen relevian ilmetessä kaikki suojausportaat ja lähdöt lukitaan * Ulosvedettävä pistoyksikkö 14

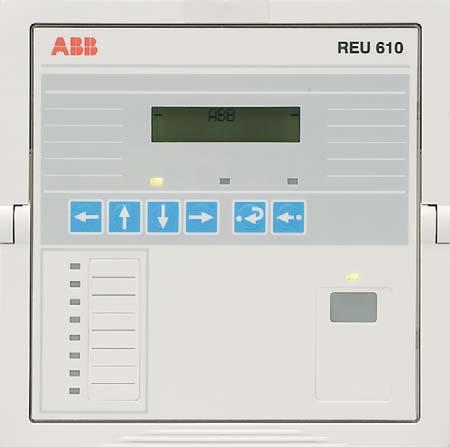

15 1MRS REU Toiminta 4.1. Käyttöliittymän ominaisuudet Etupaneeli Releen käyttöliittymän osat: * Alfanumeerinen 2 16 merkin nestekidenäyttö (LCD), jossa on taustavalo sekä automaattinen kontrastin säätö * Kolme huomiovalodiodia (vihreä, keltainen, punainen) vakiotoiminnoin * Kahdeksan ohjelmoitavaa huomiovalodiodia (punainen) * Käyttöliittymä, joka sisältää neljä navigointipainiketta sekä asettelupainikkeet kumoa/tyhjennä ja valinta/tallennus. Painikkeita käytetään valikoissa navigoimiseen ja asetteluarvojen säätämiseen. * Huomiovalodiodilla varustettu optinen väyläliitäntäportti Kuva Rele edestä nähtynä 1) LCD 2) Painikkeet 3) Ohjelmoitavat huomiovalodiodit (punainen) 4) Huomiovalodiodit : * Vasen: Valmius (vihreä) * Keski: Havahtuminen/Hälytys (keltainen) * Oikea: Laukaisu (punainen) 5) Etuliittimen kommunikaation toimintamerkki 6) Etupaneelin väyläliitäntäportti (infrapuna) A052082_ Painikkeiden käyttö Käyttöliittymä (HMI) sisältää painikkeet, joiden avulla voit selata valikoita. 15

16 REU 610 1MRS Kuva Navigointipainikkeet A Navigointipainikkeilla voit selata valikoita sekä valita ja muokata haluamiasi valikkokohtia. * Aktivoi päävalikko painamalla nuolipainiketta. * Liiku valikkotasojen ja -kohtien välillä nuolipainikkeilla. * Valitse muutettava kohta tai tallenna uusi arvo painamalla painiketta. * Suurenna tai pienennä aktiivista lukua, siirrä aktivoitua desimaalipilkkua tai siirry vaihtoehtojen välillä käyttämällä painikkeita ja. * Kumoa asettelu ja palaa edelliseen näyttötilaan (katselu- tai lepotilaan) painamalla painiketta. Taulukko Liikkuminen ja asettelu painikkeilla Liikkumissuunta tai toiminto Painike Askel alaspäin pää- tai alavalikossa Askel ylöspäin pää- tai alavalikossa Siirry alavalikkoon päävalikosta tai ylemmän tason alavalikosta Siirry alavalikosta päävalikkoon tai ylemmän tason alavalikkoon Suurenna arvoa asettelutilassa Pienennä arvoa asettelutilassa Siirrä osoitinta asettelutilassa tai Valitse etuliitäntä, kun syöttöjännite kytketään päälle ja Siirry asettelutilaan tai pois asettelutilasta, tallenna uusi arvo Siirry valvontatilaan ja Näytön kontrastinsäätö ja tai Palauta tai kumoa asettelu, poistu asettelutilasta tallentamatta uutta arvoa Palauta itsepidolla olevat lähtökoskettimet lepotilaan 5 s ajan Kuittaa ja poista indikoinnit ja tallennetut arvot ja palauta itsepidolla ja olevat lähtökoskettimet Näyttö Näyttötesti Kun releen syöttöjännite kytketään päälle: 16

17 1MRS REU Taustavalo syttyy, kun rele on suojaustilassa suoritettuaan sisäiset käynnistystestit. 2. Näyttöä testataan muuttamalla sen pisteet käänteisiksi (vaalea alue tummaksi) noin kolmen sekunnin ajaksi, katso Kuva Näyttö palaa lepotilaan ja taustavalo sammuu, ellei näytöllä ole toimintailmoituksia. Jos pysyväistoiminto on aktiivisena, ennen syöttöjännitekatkosta näytöllä ollut ilmoitus palaa näyttöön. Kuva Näyttötesti käynnistyksen yhteydessä, käänteinen kuva A Näytön tilat Lepotilassa näytössä näkyy syöttöjohdon nimi. Oletusarvo on - ABB -. Vaihda kennoterminaalin nimi SPA-parametrilla M20. - ABB - Kuva Näyttö lepotilassa A Kun näyttö on katselutilassa, asetteluja pääsee ainoastaan katsomaan, ei asettelemaan. Kuva Näyttö katselutilassa A Kun näyttö on asettelutilassa, voit myös muuttaa asetteluja. Kuva Näyttö asettelutilassa A Taustavalo Näytön taustavalo ei tavallisesti ole päällä. 17

18 REU 610 1MRS * Sytytä valo painamalla käyttöliittymän nuolipainiketta. Kun käyttöliittymä on ollut käyttämättä noin viisi minuuttia, taustavalo sammuu itsestään. * Sisäisen virransäästötoiminnon käynnistäminen painamalla painiketta sammuttaa taustavalon 20 sekunnin kuluessa Kontrastin säätäminen Lämpötila vaikuttaa näytön kontrastiin. Rele säätää kontrastin automaattisesti mahdollisimman helposti luettavaksi. Kun näyttö on lepotilassa, voit muuttaa kontrastia myös käsin. * Lisää kontrastia painamalla -painiketta ja askeltamalla. * Vähennä kontrastia painamalla -painiketta ja askeltamalla. Releen käynnistyksen jälkeen näytön kontrasti palautuu itsestään tehdasasetukseensa Päävalikko Päävalikossa on kuusi pääryhmää: * KÄYTTÖ * MITTAUKSET * REKISTER. ARVOT * ASETTELUT * KONFIGURAATIO * INFO Kuva Näyttö, jolla näkyy ensimmäinen päävalikkoryhmä * Siirry päävalikkoryhmien välillä painamalla ja. A * Palauta näyttö lepotilaan painamalla. Näyttö palautuu lepotilaan, kun sille aseteltu aikaraja on kulunut Alavalikko Valikkorakenne sisältää useita alavalikoita. Päävalikon nimi näytetään aina ensimmäisellä rivillä. Toisella rivillä näkyy joko ryhmävalikon nimi, parametrin nimi ja arvo tai pelkkä parametriarvo, jolloin se on myös parametrin nimi. 18

19 1MRS REU 610 Kuva Näyttö, jolla näkyy ensimmäinen alavalikko * Siirry alavalikkoon painamalla. Poistu alavalikosta painamalla. A * Liiku alavalikon päätasolla painamalla tai. * Paina palauttaaksesi näyttö lepotilaan HMI-salasanat HMI-salasanojen avulla voidaan varmistaa, että kukaan valtuuttamaton henkilö ei pääse muuttamaan teknisen tason muutettavissa olevia arvoja. Käyttöliittymässä käytetään kahdenlaisia salasanoja, käyttöliittymän asettelusalasanaa kaikkien muutettavissa olevien arvojen muuttamista varten sekä käyttöliittymän kommunikaatiosalasanaa ainoastaan kommunikaatioasetteluja varten. Salasanatoiminto tulee käyttöön vasta, kun oletusarvoinen salasana muutetaan. HMI-salasanan oletusarvo on 999. Voit muuttaa HMI-salasanaa myös SPAparametreilla V162 ja V163, mutta pääset lukemaan salasanan ainoastaan HMI:n kautta. Heti, kun olet muuttanut HMI-salasanan uudeksi, sitä vaaditaan parametriarvoja muutettaessa. Kun olet antanut voimassa olevan salasanan, näyttö pysyy asettelutilassa, kunnes se palautetaan lepotilaan. Jos HMI-salasanat ovat käytössä, seuraavat säännöt ja poikkeukset ovat voimassa: * Parametriarvojen välillä liikkumiseen ja niiden lukemiseen ei vaadita salasanaa. * Käyttöliittymän asettelusalasanan avulla voidaan muuttaa kaikkia muutettavissa olevia arvoja. * Muutettavissa olevat arvot voidaan muuttaa joko käyttöliittymän kommunikaatiosalasanan tai asettelusalasanan avulla kohdassa KONFIGURAATIO\KOMMUNIKAATIO. * SPA-salasanan muuttaminen vaatii HMI-salasanan. * Käyttöliittymän kielen vaihtaminen ei vaadi salasanaa. * Kellonajan ja päiväyksen muuttaminen ei vaadi salasanaa. * Laukaisun lukituksen palauttaminen ei vaadi salasanaa. A040230_2 Kuva HMI asettelusalasanapyynnön asettaminen asetusparametrien muuttamista varten 19

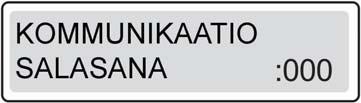

20 REU 610 1MRS Kuva A HMI kommunikaatiosalasanapyyntö asetusparametrien muuttamista varten Muuta käyttöliittymän (HMI) asettelusalasana seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse KONFIGURAATIO\HMI-SALASANA\ASETTELUSALASANA nuolipainikkeilla ja paina. 3. Paina siirtyäksesi asettelutilaan ja anna vaadittaessa nykyinen HMI-salasana. Jos salasanana on edelleen oletusarvo 999, salasanaa ei vaadita. 4. Salasanan ensimmäinen muutettava merkki alkaa vilkkua. Aseta numero painamalla ja. 5. Aktivoi seuraava asetettava merkki painamalla tai. 6. Tallenna uusi salasana ja palaa katselutilaan painamalla. Merkkinä tallennuksen vahvistuksesta näytöllä vilkkuu kerran Voit myös poistua asettelutilasta tallentamatta uutta salasanaa painamalla kerran ennen vahvistusta. Näyttö palautuu katselutilaan. 7. Paina palauttaaksesi näyttö lepotilaan. Käyttöliittymän kommunikaatiosalasana muutetaan samalla tavalla. Kuva HMI asettelusalasanan ja HMI kommunikaatiosalasanan muuttaminen A051583_2 20

21 1MRS REU SPA-salasana SPA-väyläliikenteen salasanaa vaaditaan, kun parametriarvoja muutetaan SPAväylän kautta. Salasanan oletusarvo on 001. Voit muuttaa SPA-salasanan joko HMI: n tai SPA-väylän kautta antamalla ensin voimassa olevan salasanan parametriin V160 ja sen jälkeen uuden salasanan parametriin V161. Muuta SPA-salasana seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse KONFIGURAATIO\KOMMUNIKAATIO\SPA SETTINGS\SALASANA SPA nuolipainikkeilla ja paina. 3. Paina siirtyäksesi asettelutilaan ja anna vaadittaessa nykyinen HMI-salasana. Jos salasanana on edelleen oletusarvo 999, salasanaa ei vaadita. 4. Salasanan ensimmäinen muutettava merkki alkaa vilkkua. Aseta numero painamalla ja. 5. Aktivoi seuraava aseteltava merkki painamalla tai. 6. Tallenna uusi SPA-salasana ja palaa katselutilaan painamalla. Merkkinä tallennuksen vahvistuksesta näytöllä vilkkuu kerran "- --". Voit myös poistua asettelutilasta tallentamatta uutta SPA-salasanaa painamalla kerran ennen vahvistusta. Näyttö palautuu katselutilaan. 7. Paina palauttaaksesi näyttö lepotilaan. Kuva SPA salasanan vaihtaminen A051584_ Kielen valinta Voit valita releen käyttöliittymän kielen useista vaihtoehdoista. Oletuskielenä on englanti. 21

22 REU 610 1MRS Muuta näytön kieli seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse KONFIGURAATIO\KOMMUNIKAATIO nuolipainikkeilla ja paina siirtyäksesi voimassa olevaan kielivaihtoehtoon. 3. Paina uudelleen siirtyäksesi asettelutilaan ja anna vaadittaessa salasana. Näytön toinen rivi alkaa vilkkua merkkinä siitä, että voit asettaa kielen. 4. Siirrä osoitin haluamasi kielen kohdalle - tai -painikkeella. 5. Paina uudelleen valinnan vahvistamiseksi. Valittu kieli näkyy näytöllä. 6. Paina uudelleen palauttaaksesi näyttö lepotilaan. Kun painat ennen valinnan vahvistusta, edellinen kieliasetus pysyy voimassa ja näyttö palautuu katselutilaan. Palauta näyttö lepotilaan painamalla uudelleen. Kuva Kielen valitseminen A050369_2 Kielivalikon kielivalikoima riippuu käyttöliittymän kielivalikoimasta, joka on määritetty tilausnumerossa Reaaliaikakellon asetus Reaaliaikakellolle, jota käytetään tapahtumien aikaleimaukseen, on kaksi eri asetusta: päiväys (vuosi-kuukausi-päivä) ja kellonaika (tunnit-minuutit-sekunnit). Vaihda asetukset seuraavasti: 22

23 1MRS REU Siirry päävalikkoon nuolipainikkeella. 2. Valitse KONFIGURAATIO\AIKA nuolipainikkeilla ja paina. 3. Valitse muutettava parametri - tai -painikkeella. 4. Paina siirtyäksesi asettelutilaan ja anna vaadittaessa salasana. Jos salasanana on edelleen oletusarvo 999, salasanaa ei vaadita. 5. Muutettavan parametriarvon ensimmäinen merkki alkaa vilkkua. Siirrä osoitinta painikkeilla ja ja suurenna tai pienennä arvoa painikkeilla ja. Asettelualue (esim. Vuosi tai Minuutit) näkyy näytön toisen rivin oikeassa reunassa. 6. Tallenna uusi arvo ja palaa katselutilaan painamalla. 7. Poistu asettelutilasta tallentamatta muutoksia painamalla kerran ennen vahvistusta. Näyttö palautuu katselutilaan. 8. Paina palauttaaksesi näyttö lepotilaan. Kuva Reaaliaikakellon asetus A051588_ Katkaisijan kiinniohjauksen lukituksen palautus Katkaisijan kiinniohjauksen lukitustoiminnolla estetään katkaisijan kiinniohjautuminen laukaisun jälkeen. Katkaisijan kiinniohjauksen lukitus on palautettava paikallisesti erillisellä kuittauksella, ennen kuin katkaisija voidaan sulkea uudelleen. Palauta katkaisijan kiinniohjauksen lukitus seuraavasti: 23

24 REU 610 1MRS Siirry päävalikkoon painamalla nuolipainiketta. 2. Valitse nuolipainikkeilla KÄYTTÖ\LAUK. LUKITUS\LUKIT. PALAUTUS. 3. Siirry asettelutilaan painamalla -painiketta. Toinen rivi alkaa vilkkua. 4. Palauta katkaisijan kiinniohjauksen lukitus painamalla -painiketta. 5. Palauta näyttö lepotilaan painamalla -painiketta. Kuva Katkaisijan kiinniohjauksen lukitustoiminnon palauttaminen A Etu- tai takaliitännän valinta Releessä on kaksi mahdollista sarjaliikenneliitäntää: etupaneelin liitäntä SPAväyläliikenteelle sekä takapaneelin valinnaiset kommunikaatioliittimet protokollia SPA, IEC , MODBUS (RTU tai ASCII) tai DNP 3.0. Jos releessä ei ole takapaneelin valinnaista kommunikaatioliitintä tai jos se on pois käytöstä, etupaneelin liitin on aina aktiivinen eikä vaihtaminen takaliittimeen ole sallittua. Jos takaliitin on asennettu ja aktivoitu, kommunikointi tapahtuu oletusarvoisesti takaliittimen kautta. Aktivoi etu- tai takaliitin seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse KONFIGURAATIO\KOMMUNIKAATIO nuolipainikkeilla ja paina. Osoitin jää voimassa olevan asetuksen kohtaan (TAKALIITÄNTÄ tai ETULIITÄNTÄ). 3. Paina siirtyäksesi asettelutilaan. Toinen rivi alkaa vilkkua. 4. Valitse haluamasi asetus painamalla tai. 5. Paina valinnan vahvistamiseksi. 6. Paina palauttaaksesi näyttö lepotilaan. 24

25 1MRS REU 610 Kun etuliitin on valittuna ja kommunikaatiossa on noin viiden minuutin tauko, takaliitin aktivoituu automaattisesti. Saat pidettyä etuliittimen jatkuvasti aktivoituna painamalla samanaikaisesti ja, kun kytket releelle syöttöjännitteen. Kun takaliitin on valittuna, takaliittimelle valittu protokolla aktivoituu automaattisesti. Kuva Etu- ja takaliitännän valitseminen A051590_ Etuosan tiedonsiirron indikoinnin valodiodi * Indikointivalo ei pala: tiedonsiirto takaliittimen kautta on käytössä. * Indikointivalo palaa: tiedonsiirto etuliittimen kautta on käytössä. * Indikointivalo vilkkuu: etuliitin on valittuna, ja releen tiedonsiirto on käynnissä Takaliittimen protokollan valinta Kun releen mukana toimitetaan kommunikaatiomoduuli sisäänrakennettuja kommunikaatioprotokollia varten, sen avulla voi valita takaliittimen protokollan. Jos rele on varustettu protokollakohtaisella kommunikaatiomoduulilla, kommunikaatioprotokollavalintoja ei voi suorittaa. Kommunikaatiomoduuli määrittää protokollan. Valittu protokolla-asetus tallennetaan pysyväismuistiin, jolloin se aktivoituu automaattisesti syöttöjännitekatkoksen jälkeen. Valitse tiedonsiirtoprotokolla takaliittimelle seuraavasti: 25

26 REU 610 1MRS Siirry päävalikkoon nuolipainikkeella. 2. Valitse KONFIGURAATIO\KOMMUNIKAATIO\TAKAL.PROTOKOLLA nuolipainikkeilla ja paina. Osoitin on voimassa olevan asetuksen kohdalla (esim. SPA). 3. Paina uudelleen siirtyäksesi asettelutilaan. Toinen rivi alkaa vilkkua. 4. Valitse haluamasi asetus painamalla tai. 5. Paina uudelleen valinnan vahvistamiseksi. 6. Paina uudelleen palauttaaksesi näyttö lepotilaan. Kuva Tiedonsiirtoprotokollan valitseminen takaliittimelle A051589_ Käyttöliittymän (HMI) toimintotasot Käyttöliittymällä (HMI) on kaksi toimintotasoa: käyttötaso ja tekninen taso. Käyttötaso on mittauksia ja valvontaa varten. Tekninen taso, joka voidaan suojata salasanalla, on puolestaan suojareleen asettelua varten. Salasanasuojaus tulee voimaan, kun oletusarvoinen salasana 999 korvataan toisella salasanalla Käyttötaso Käyttötason valikkoryhmät Käyttötasolla on seuraavat valikkoryhmät: Tietoja voi selata ilman salasanaa. * MITTAUKSET * Valvottujen suureiden mittausarvot * REKISTER. ARVOT 26

27 1MRS REU 610 * Tallennetut suojaustoimintojen tapahtuma-arvot * Rekisteröity suojaustoimintojen havahtumisten lukumäärä * Jatkuvasti päivittyvä suojaustoimintojen oloarvojen rekisteri * KÄYTTÖ * Laukaisun lukituksen palauttaminen * INFO * Releen tiedot, mm. laitetyyppi ja sarjanumero Mittausarvojen selaaminen Voit seurata kaikkia mitattuja arvoja käyttöliittymänmittaukset-valikossa. Lisäksi voit seurata -pääjännitearvoja U 12,U 23 ja U 31 sekä mitattua U 0 - jäännösjännitettä aktivoimalla seurantatilan. Siirry jännitteiden U 12,U 23,U 31,U 0,U 1s (jännitteen myötäkomponentti) ja U 2s (jännitteen vastakomponentti) käyttöliittymän valikossa seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Osoitin on ensimmäisen valikkokohdan MITTAUKSET kohdalla. Paina katsoaksesi ja pääjännitteen U 12 mittausarvot. 3. Paina ja selataksesi vaiheiden jännitearvoista. Jännitteet näytetään nimellisjännitteen U n kerrannaisina. Painamalla uudelleen näet vastaavan sekä jännitearvot U 12,U 23,U 31 ja U 0. Jos muuntokertoimiksi on asetettu nolla, ensiövirta-arvojen asemesta näytetään "- --". 4. Selaa nuolipainikkeilla muita mittausarvoja valikossa KESKIARVOT; katso Kuva Paina palauttaaksesi näyttö lepotilaan. Kuva Mittausten seuranta A051631_2 Siirry selaamaan ensiövirta- ja jännitearvoja aktivoimalla seurantatila seuraavasti: 27

28 REU 610 1MRS Painamalla samanaikaisesti painikkeita ja pääset selaamaan vaiheiden, pääjännitteitä U 12,U 23 ja U 31 sekä jäännösjännitettä U Paina palauttaaksesi näyttö lepotilaan. Seurantatila voidaan aktivoida vain lepotilassa. Koska seurantatilalle ei ole aikarajaa, näyttö ei palaudu lepotilaan automaattisesti. Havaitun vian aiheuttama vikailmoitus kuitenkin syrjäyttää seurantatilan. - ABB - + U: U0: 0.00 Kuva Seurantatilan aktivointi A Jotta pääjännitearvotnäkyisivät oikein, parametreille M80 ja M83 on asetettava sarjaväylän kautta oikeat arvot Rekisteröityjen arvojen selaaminen Tapahtumarekisterin sisältö ja tiedot havahtumisten ja laukaisujen määrästä löytyvät päävalikosta REKISTERÖIDYT ARVOT. 1. Siirry päävalikkoon nuolipainikkeella. 2. Paina tai valitaksesi päävalikosta REKISTERÖIDYT TIEDOT ja siirry ensimmäiseen tapahtumaan painamalla. 3. Selaa tapahtumia painikkeilla ja. 4. Siirry alavalikkoon painamalla ja poistu alavalikosta painamalla. 5. Palauta näyttö lepotilaan painamalla. 28

29 1MRS REU 610 Kuva Rekisteröityjen arvojen selaaminen A INFO-valikkoryhmä Päävalikkokohdan INFO sisältämää tietoa tarvitset tilatessasi huoltoa. 1. Siirry päävalikkoon nuolipainikkeella. 2. Valitse INFO nuolipainikkeilla ja siirry ensimmäiseen alavalikkoon painamalla. Alavalikko sisältää laitetyypin, releen sarjanumeron, koestuspäivämäärän sekä keskusyksikön (CPU) ja valinnaisen DNP 3.0 -kommunikaatiomoduulin sekä -moduulin tiedot. 3. Tarkempia tietoja keskusyksiköstä (CPU) saat painamalla valitaksesi CPU- MODUULI ja painamalla tarkastellaksesi keskusyksikön (CPU) ohjelmistonumeroa ja revisiota. Painamalla CPU-ohjelmistonumero- ja revisionäkymässä pääset katsomaan CPU-versionumeroa. Painamalla pääset katsomaan CPU-sarja. 29

30 REU 610 1MRS Nuolipainikkeilla pääset selaamaan valinnaisen DNP kommunikaatiomoduulin sekä -moduulin vastaavia tietoja. pääset tarkastelemaan DNP- Painamalla DNP-sarjanumeronäkymässä protokollanimeä. 5. Palauta näyttö lepotilaan painamalla. Kuva INFO valikkoryhmä 1) Releen sarjanumero 2) CPU-moduulin ohjelmistonumero ja revisio 3) CPU-moduulin sarjanumero 4) CPU-moduulin ohjelmistoversionumero 5) Kommunikaatiomoduulin ohjelmistonumero ja revisio 6) Kommunikaatiomoduulin sarjanumero 7) Kommunikaatiomoduulin protokollanimi 8) Kommunikaatiomoduulin ohjelmistoversionumero A051865_2 30

31 1MRS REU Tekninen taso Parametrivalikot Aktivoi päävalikko nuolipainikkeella. Jos oletusarvoinen salasana on voimassa, parametreja voidaan muuttaa ilman salasanasuojausta. Jos salasanasuojaus on käytössä, näytössä näkyy merkkijono *** kunnes olet antanut voimassa olevan HMI-salasanan. Näkymissä voit lukea ja asetella parametreja, jotka on jaettu kahteen pääryhmään: * ASETTELUT * KONFIGURAATIO Asettelujen muuttaminen Voimassa olevat asettelut ovat joko ryhmän 1 tai 2 asetteluja riippuen siitä, kumpi asetteluryhmä on aktiivisena (merkitty tähdellä * ). Voimassa olevat asettelut näkyvät ensimmäisessä parametrivalikossa, esim. ASETTELUT\TOIMINTAPORTAAT\ U> Un:0.00 Kuva Parametrien asettaminen asetteluryhmässä 1 ja 2 A Vaihtamalla asetteluryhmien 1 ja 2 välillä käyttäjä voi aktivoida koko asetteluryhmän samanaikaisesti. Vaihda asetteluryhmää seuraavasti: * Parametrilla RYHMÄ 1/RYHMÄ 2 päävalikossa ASETTELUT. * Digitaalitulosignaalilla, mikäli molempien asetteluryhmien (RYH.1 ja RYH.2) kytkinten SGB1...5/4 arvoksi on asetettu 1. * SPA-väylän kautta parametrilla V150. Kun on muutettava suuri määrä asetteluja, esim. relejärjestelmää käyttöönotettaessa, käytä sopivin ohjelmin varustettua PC:tä. Ellei käytössäsi ole PC:tä tai kun vain joitakin asetteluja on muutettava: 1. Siirry päävalikkoon nuolipainikkeella. 2. Siirry nuolipainikkeilla päävalikkoon ASETTELUT ja haluamaasi ryhmävalikkoon (esim. TOIMINTAPORTAAT), ja paina. 3. Valitse muutettava parametri painikkeella tai ja paina. 31

32 REU 610 1MRS Siirry - tai -painikkeella asetteluryhmään 1 tai 2 (RYH.1 tai RYH.2). Aktiivinen asetteluryhmä on merkitty tähdellä "*". 5. Siirry asettelutilaan painamalla ja anna vaadittaessa salasana. Jos salasanana on edelleen oletusarvo 999, salasanaa ei vaadita. 6. Muutettavan parametriarvon ensimmäinen merkki alkaa vilkkua. Siirrä osoitinta painikkeilla ja ja suurenna tai pienennä numeroa painikkeilla ja. 7. Tallenna uusi arvo ja palaa katselutilaan painamalla. Jos parametriarvo on numero, näytöllä kerran vilkkuva "- --" vahvistaa tallennuksen. 8. Poistu asettelutilasta tallentamatta muutoksia painamalla kerran ennen vahvistusta. Näyttö palautuu katselutilaan. 9. Paina palauttaaksesi näyttö lepotilaan. 32

33 33 A Kuva ASETTELUT valikko Asetteluryhmät Rele sisältää seuraavat asetteluryhmät: REU 610 REU 610 1MRS756246

34 REU 610 1MRS SGF1 SGF2 SGF3, SGF4 SGF5 SGB1...SGB5 SGR1...SGR8 SGL1...SGL8 Ulosannin koskettimet Näyttöasetukset Turvatoiminnot Ohjelmoitavan LEDin lukitustoiminto Digitaaliset sisääntulot (DI1...DI5) Lähtökoskettimet (PO1, PO2, PO3, SO1, SO2, SO3, SO4, SO5) Ohjelmoitavat LEDit Toimintojen asettelu kytkinryhmillä: 1. Siirry päävalikkoon nuolipainikkeella. 2. Siirry nuolipainikkeilla päävalikkoon ASETTELUT ja haluamaasi kytkinryhmävalikkoon (esim. SGF), ja paina. 3. Siirry haluamaasi kytkinryhmään painikkeella tai (esim. SGF2, näytön asetukset) ja valitse se painamalla. 4. Siirry tai -painikkeella asetteluryhmään 1 tai 2 (RYH.1 tai RYH.2). Aktiivinen asetteluryhmä on merkitty tähdellä *. 5. Siirry asettelutilaan painamalla ja anna vaadittaessa salasana. 6. Valitse aseteltava bitti painikkeella tai ja haluamasi bitin tila painikkeella tai. Katso Kuva Vahvista valinta painamalla. Kun asetus on vahvistettu, näyttö palaa katselutilaan ja näyttää kytkinryhmän tarkistussumman. 8. Paina palauttaaksesi näyttö lepotilaan. 34

35 1MRS REU 610 A Kuva Asettelut kytkinryhmille Kuva Asettelujen bitit A Konfigurointi Tavallisesti käyttäjä asettaa KONFIGURAATIO-valikon parametrit ainoastaan kerran eli ennen releen käyttöönottoa. 35

36 REU 610 1MRS Muuta parametriarvoa seuraavasti: 1. Siirry päävalikkoon nuolipainikkeella. 2. Siirry nuolipainikkeilla KONFIGURAATIO-päävalikkoon ja haluamaasi ryhmävalikkoon ja paina. 3. Valitse haluamasi parametri tai parametriryhmä painamalla tai (esim. YKSIKÖN OS. :xxx -parametri tai SPA SETTINGS -parametriryhmä ). Jos haluat valita parametriryhmän, liiku nuolipainikkeilla haluamaasi parametriin. 4. Paina siirtyäksesi asettelutilaan ja anna vaadittaessa salasana. 5. Parametriteksti (enumeraattori) tai asettelun ensimmäinen merkki alkaa vilkkua. Asettele enumeraattori tai numero/merkki painamalla ja. Aktivoi seuraava aseteltava numero/merkki painamalla tai. Enumeraattoriarvoa aseteltaessa näitä nuolipainikkeita ei tarvita. 6. Tallenna uusi arvo ja palaa katselutilaan painamalla. Jos parametriarvo on numero, näytöllä kerran vilkkuva "- --" vahvistaa tallennuksen. 7. Poistu asettelutilasta tallentamatta muutoksia painamalla kerran ennen vahvistusta. Näyttö palautuu katselutilaan. 8. Palauta näyttö lepotilaan painamalla uudelleen. Jos asettelutilassa vahvistetaan arvo, joka ei ole asettelualueen rajoissa, edellinen arvo palaa käyttöön. 36

37 1MRS REU 610 Kuva KONFIGURAATIO-valikko, osa1 A051639_2 37

38 REU 610 1MRS Kuva KONFIGURAATIO-valikko, osa 2 A051640_ Indikointien, lähtökoskettimien ja tallennettujen arvojen kuittaus ja palautus * Kuittaa ja palauta valodiodi- ja näyttöindikoinnit painamalla. Valodiodit palautuvat ja näyttö tyhjenee vain, jos vika on poistunut. * Palauta itsepidolla olevat lähtöreleet painamalla -painiketta vähintään viisi sekuntia. Tätä ennen valodiodien ja näytön on oltava kuitattuna. * Kuittaa ja palauta sekä indikoinnit, tallennetut arvot että lähtöreleet painamalla ja samanaikaisesti vähintään puoli sekuntia. Näytön invertointi vahvistaa toiminnon. Tallennetut arvot koostuvat rekisteröidyistä arvoista, häiriötallentimen tiedoista ja keskiarvoista (keskiarvot [demand] ja historiatietojen). 38

39 1MRS REU Suojareleen toiminnan indikoinnit Releen toimintaa voidaan valvoa seuraavien käyttöliittymän (HMI) indikointien avulla: * kolme indikoinnin valodiodia, joilla on kiinteät toiminnot: * valmius * havahtuminen/hälytys * laukaisu * kahdeksan ohjelmoitavaa indikoinnin valodiodia * teksti-ilmoitus näytössä Vikojen indikointi-ilmoitukset eivät vaikuta suojaustoimintoihin Toimintamerkit Kun suojaporras havahtuu tai antaa hälytyksen, keltainen toimintamerkki -LED syttyy. Kun suojaporras laukaisee, keltainen toimintamerkki -LED palaa edelleen, ja punainen toimintamerkki syttyy. Kun havahtuneena oleva suojaporras lukitaan, keltainen toimintamerkki -LED alkaa vilkkua. Keltainen toimintamerkki palaa myös merkkinä suojaportaan hälytyksestä Vihreä indikoinnin valodiodi Kuva Vihreä indikoinnin valodiodi A Vihreällä indikoinnin valodiodilla on kaksi eri merkitystä: virta päällä ja releen sisäinen vika (IRF). * Indikointivalo ei pala: Ulkoinen syöttöjännite ei ole kytkettynä. * Indikointivalo palaa: Rele toimii. Tästä huolimatta on saattanut ilmetä vakava vika (varoitus). Lisätietoja on kohdassa Itsevalvonta. * Indikointivalo vilkkuu: On ilmennyt sisäinen vika, jonka voi korjata ainoastaan siihen valtuutettu henkilö. Lisätietoja on kohdassa Itsevalvonta. 39

40 REU 610 1MRS Keltainen toimintamerkki Kuva * Toimintamerkki ei pala: Keltainen toimintamerkki A Mikään suojaporras ei ole havahtunut. * Toimintamerkki palaa: Suojaporras on havahtunut tai antanut hälytyksen. Havahtumis- ja hälytysindikoinneille voidaan asetella SGF-kytkimillä ominaisuudeksi joko itsepito tai toiminta ilman itsepitoa. Indikointi, jolla ei ole itsepito-ominaisuutta, poistuu automaattisesti, kun vika on poistunut ja suojaporras palautunut. Itsepidossa indikointi taas pysyy voimassa kunnes se kuitataan käsin. * Toimintamerkki vilkkuu: Havahtuvat suojaportaat on lukittu ulkoisella, digitaalisella tulosignaalilla. Lukituksen indikoinnissa ei ole itsepitoa, joten se poistuu, kun digitaalinen tulosignaali ei enää ole aktiivinen. Keltainen toimintamerkki vilkkuu niin kauan kuin suojaporras pysyy lukittuna. Lukituksen indikointi poistuu, kun digitaalinen tulosignaali palautuu aktivoimattomaan tilaan, tai kun suojaporras ei enää ole havahtuneena. Jos jokin suojaporras lukitaan muiden suojaportaiden ollessa havahtuneena, toimintamerkki jatkaa vilkkumista. Näin siksi, että lukitusindikoinnilla on havahtumisindikointia korkeampi prioriteetti Punainen toimintamerkki Kuva * Toimintamerkki ei pala: Punainen toimintamerkki A Mikään suojaporras ei ole laukaissut. * Toimintamerkki palaa: Suojaporras on laukaissut. Laukaisun indikointi toimii itsepidolla, eli toimintamerkki palaa, kunnes se kuitataan käsin. * Toimintamerkki vilkkuu: Katkaisijavikasuoja on laukaissut. Laukaisun indikointi toimii itsepidolla, eli toimintamerkki palaa, kunnes se kuitataan käsin. 40

41 1MRS REU Ohjelmoitava toimintamerkki Kolmen vakiotoimintaisen LED-valodiodin lisäksi releessä on kahdeksan LEDvalodiodia, jotka voidaan ohjelmoida ilmaisemaan erityyppisten relesignaalien tiloja. Ohjelmoitavat LED-valodiodit voivat ilmaista seuraavia tietoja: * Suojaportaiden laukaisusignaaleja * Katkaisijan kiinniohjauksen lukitustoimintoa * Digitaalisten tulojen tilaa Yksityiskohtaista tietoa signaaleista on Teknisessä ohjeessa. Oletusarvoisesti LED-valodiodeilla ei ole itsepitoa, mutta niille voidaan valita itsepitotoiminto kytkinryhmän SGF5 avulla. Lisätietoja kytkinryhmien asetteluista on kohdassa Asettelujen muuttaminen Indikointi-ilmoitukset Ilmoitukset antavat yleiskuvan suojaustoiminnoista ja releen sisäisistä vioista Toimintailmoitukset Kun jokin suojaporras havahtuu, ilmoitus HAVAHTUMINEN sekä toiminnon nimi ilmestyvät näyttöön. Mikäli havahtumisindikoinnille on valittu itsepito, näytetään. Keltainen toimintamerkki syttyy palamaan. Kuva Havahtumisenindikaatio A Kun jokin suojaporras laukaisee, ilmoitus LAUKAISU sekä toiminnon nimi ilmestyvät näyttöön. Näytöllä näkyvät. Punainen toimintamerkki syttyy palamaan. 41

42 REU 610 1MRS Kuva Laukaisunindikaatio A Havahtumisen ja sen lopetuksen indikaatio Itsepidolla oleva toimintailmoitus pysyy näytössä kunnes se poistetaan käsin tai kunnes korkeampiprioriteettinen ilmoitus korvaa sen. Jos vika kuitenkin on pysyvä, toimintaa indikoiva ilmoitus ja toimintamerkki jäävät aktiivisiksi. Ilman itsepitoa olevan havahtumisen aiheuttama toimintaindikointi häviää automaattisesti, kun porras palautuu. Prioriteetinindikaatioilmoitukset Näytön ilmoituksilla on tietty prioriteetti. Kun monta erityyppistä ilmoitusta aktivoituu samanaikaisesti, näytössä näytetään aina se ilmoitus, jolla on korkein prioriteetti. Ilmoitusten prioriteettijärjestys: 1. Katkaisijavikasuoja (CBFP) 2. Laukaisu 3. Havahtuminen/hälytys Kun useat suojaportaat havahtuvat, viimeisin havahtumis-ilmoitus jää näyttöön. Kun useat suojaportaat laukaisevat, ensimmäinen laukaisuilmoitus jää näytölle asetteluarvon UUDEN LAUK. IND. määrittelemäksi ajaksi. Kun aika on kulunut, uusi laukaisuilmoitus voi korvata vanhan. Piilevä laukaisuilmoitus saadaan näkyville painamalla Häiriötallentimen indikoinnit Kun näyttö on lepotilassa, näytön oikeassa alalaidassa näkyy tähti * merkkinä siitä, että häiriötallennin on liipaistu ja tallenne on valmiina purettavaksi. Häiriötallentimen tilan indikointi voidaan myös ohjata ohjelmoitaviin LED:ihin Itsevalvonta Vikaindikointeja on kahta tyyppiä: releen sisäistä vikaa (IRF) ilmaisevat indikoinnit sekä varoitukset. Sisäiset releviat estävät releen toiminnan. Varoitukset ovat lievempiä vikoja, jotka eivät estä ainakaan kaikkien releen toimintojen jatkumista. 42

43 1MRS REU 610 Sisäinen vika (IRF) Jos sisäinen vika on pysyvä, rele ei enää suojaa laitteistoa ja se on lähetettävä korjattavaksi valtuutettuun huoltoon. Kun itsevalvontajärestelmä tunnistaa pysyvän sisäisen vian, vihreä indikoinnin valodiodi alkaa vilkkua. Teksti SISÄINEN VIKA ja vikakoodi näkyvät näytössä. Ilmoita vikakoodi, kun lähetät releen huoltoon. Vihreän toimintamerkin (valmius) vilkkuessa vian indikointia ei voi poistaa näytöstä. Jos sisäinen vika poistuu, vihreä toimintamerkki lakkaa vilkkumasta ja rele palaa normaalitilaan. Vian indikointiviesti jää kuitenkin näyttöön siihen saakka kunnes se poistetaan manuaalisesti. Kuva Pysyvä sisäinen vika A Vikakoodi on vian tyypin ilmoittava numero. Vikakoodit on lueteltu seuraavassa taulukossa: Taulukko Vikakoodit Vikakoodi Vikatyyppi 4 Vika lähtöreleessä PO1 5 Vika lähtöreleessä PO2 6 Vika lähtöreleessä PO3 7 Vika lähtöreleessä SO1 8 Vika lähtöreleessä SO2 9 Lähtöreleen PO1, PO2, SO1 tai SO2 sallintasignaali virheellinen 10, 11, 12 Vika lähtöreleen PO1, PO2, SO1 tai SO2 toiminnassa 13 Vika lisälähtöreleessä SO3 14 Vika lisälähtöreleessä SO4 15 Vika lisälähtöreleessä SO5 16 Virhe lisälähtöreleen SO3, SO4 tai SO5 sallintasignaalissa 17, 18, 19 Virhe lisälähtöreleen SO3, SO4 tai SO5 sallintasignaalissa 20, 21 Syöttöjännitekatkos 30 Ohjelman muisti virheellinen 50, 59 Työmuisti virheellinen 43

44 REU 610 1MRS Vikakoodi Vikatyyppi 51, 52, 53 a), 54, 56 Parametrimuisti virheellinen b) 55 Parametrimuisti (kalibrointiparametrit) virheellinen 80 I/O-moduuli (lisävaruste) puuttuu 81 I/O-moduuli (lisävaruste) tuntematon 82 I/O-moduulin (lisävaruste) konfigurointivirhe 85 Vika teholähdemoduulissa 86 Teholähdemoduuli tuntematon 90 Laitteiston konfigurointivirhe 95 Tiedonsiirtomoduuli tuntematon 104 Konfiguraatio virheellinen (IEC protokollalle) 131, 139, 195, 203, Sisäinen vertailujännite virheellinen 222, Vika mittausyksikössä a) Voidaan korjata palauttamalla suorittimen tehdasasetukset. b) Vian aikana kaikkien asetusten arvo on nolla. Varoitus Jos vika on lievempi (varoitus), rele jatkaa toimintaansa normaalisti lukuun ottamatta niitä suojaustoimintoja, joihin vika on mahdollisesti vaikuttanut. Tällaisen vian esiintyessä vihreä toimintamerkki palaa edelleen niin kuin normaalin käytön aikana, mutta näytöllä syöttölaitteen nimen syrjäyttävät teksti VAROITUS sekä vian tyypin ilmoittava vikakoodi tai teksti-ilmoitus. Releen käyttäjä voi korjata osan näistä vioista paikan päällä. Kun vika on poistunut tai korjattu, vikailmoitus poistuu näytöltä automaattisesti. Kuva Varoitus ja teksti A Jos samaan aikaan ilmenee useamman tyyppisiä vikoja, näyttöön tulee yksi numerokoodi, joka indikoi kaikkia ilmenneitä vikoja. Esimerkiksi koodi 33 merkitsee kahta vikaa: pariston varaus on heikko, ja DNP 3.0 -moduuli on viallinen. Koodi muodostuu kunkin vikatyypin painokertoimista seuraavasti: Lisätietoja on taulukossa

45 1MRS REU 610 Kuva Varoitus ja numerokoodi A Taulukko Varoituskoodit Vika Painoarvo Kuvaus Pariston varaus on heikko 1 Pariston varaus alhainen * Paristo on vaihdettava. * Jos relettä käytetään ilman paristoa, tämä varoitus voidaan poistaa käytöstä asettelemalla pysyväismuistiasetusten arvoksi 0. * Jos ainoastaan tämä varoitus on aktiivinen, näyttöön tulee teksti (PARISTO HEIKKO). Laukaisupiirin valvonta a) 2 Virhe laukaisupiirissä * Tarkista ja korjaa laukaisupiirin johdot. * Varoitusta ei näytetä, jos laukaisupiirin valvonta (TCS) on poistettu käytöstä. Teholähdemoduulin lämpötila korkea Tiedonsiirtomoduuli on viallinen tai puuttuu 4 Releen sisäinen lämpötila liian korkea * Varmista, että ympäröivä lämpötila on käyttölämpötila-alueen puitteissa. 8 Tiedonsiirtomoduuli on viallinen tai asentamatta * Varmista, että pistoyksikkö on kiinnitetty kunnolla relekoteloon. * Varmista, että tiedonsiirtomoduuli on asennettu. * Varoitusta ei näytetä, jos takaliitin ei ole käytössä. * Jos ainoastaan tämä varoitus on aktiivinen, näyttöön tulee teksti (KOM.KORTTI VIALL). DNP 3.0 -konfigurointivirhe 16 DNP 3.0 -konfigurointivirhe * DNP 3.0 -parametrit on alustettava ja konfiguroitava uudelleen. DNP 3.0 -moduuli viallinen 32 DNP 3.0 -moduulin muisti on viallinen, tai yhteys releen ja DNP 3.0 -moduulin välillä kadonnut * DNP 3.0 -moduuli tai pistoyksikkö vaatii huoltoa. Tarkistussumma: 63 a) Ulkoinen vikavaroitus voidaan ohjata lähtöön SO2 kytkimellä SGF1/ Irrotettava pistoyksikkö Tuotteen tunnistus Tilausnumero on merkitty releen alemman kahvan alle. 45

46 REU 610 1MRS Kun tarkistat releen pistoyksikön tilausnumeroa, varo nostamasta kahvaa enempää kuin 25º (noin 40 millimetriä). Jos nostat kahvaa enemmän, pistoyksikkö irtoaa kotelosta. a Kuva α = 25º y = 40 mm y Releen tilausnumeron tarkistus A Pistoyksikön irrotus ja asentaminen Apujännite on kytkettävä pois päältä ennen pistoyksikön poistamista kotelosta. Poista pistoyksikkö näin: 1. Nosta alempaa kahvaa, kunnes jousitetut lukitukset kahvan molemmin puolin aukeavat ja yksikkö työntyy noin 6 mm ulos kotelosta. Tämä erottaa liittimet. 2. Vedä yksikkö kotelosta ulos. Signaaliliittimet jäävät auki, kun pistoyksikkö irrotetaan. 46

47 1MRS REU 610 Kuva Pistoyksikön irrottaminen kotelosta A Ennen kuin sovitat releen pistoyksikön koteloon, varmista että näillä on sama tilausnumero. Kotelon tilausnumero on painettu pohjalevyyn kotelon sisäpuolelle. Jos kuitenkin joudut käyttämään alkuperäisen sijasta korvaavaa pistoyksikköä, varmista; että ainakin kotelon ja pistoyksikön tilausnumeroiden kymmenen ensimmäistä merkkiä vastaavat toisiaan kuten seuraavassa esimerkissä: Relekotelon tilausnumero Pistoyksikön tilausnumero REU610CVVHCHP XX REU610CVVHCHR XX Suosittelemme kuitenkin, että varaosatunnistetta lukuunottamatta kaikki korvaavan pistoyksikön tilausnumeron merkit täsmäävät kotelon tilausnumeron kanssa. Muussa tapauksessa sovelluksen toiminnallisuus saattaa heikentyä merkittävästi. Releessä on sisäänrakennettu mekaaninen koodijärjestelmä, jonka ansiosta koteloon voidaan asentaa vain pistoyksiköitä, joiden jännite- ja virtamittaustulot sopivat yhteen kotelon kanssa. Tämä auttaa ehkäisemään vaaratilanteita, joita saattaa syntyä, mikäli koteloon asennetaan soveltumaton pistoyksikkö. Sopimattoman pistoyksikön asentaminen koteloon rikkoo releen ja voi aiheuttaa vaaratilanteita. Kun asennat pistoyksikön koteloon, 1. varmista, että kahva on alhaalla perusasennossaan. 2. Työnnä yksikköä koteloon kunnes lukitukset naksahtavat. Katso Kuva

48 REU 610 1MRS Kuva Pistoyksikön asentaminen koteloon A Pariston asentaminen ja vaihtaminen Pariston saa asentaa ja vaihtaa ainoastaan koulutettu huoltohenkilökunta. Aloita pariston asentaminen tai vaihtaminen irrottamalla pistoyksikkö; katso luku Pistoyksikön irrotus ja asentaminen. Paristotilaan päästään pistoyksikön alta, katso Kuva Irrota paristo varovasti esimerkiksi litteäkärkisellä ruuvimeisselillä. Varo pudottamasta paristoa pistoyksikön sisälle. 2. Aseta uusi paristo pidikkeen alle ja varmista oikea napaisuus, jotta laite ei vahingoitu. 3. Hävitä poistettu paristo paikallisten, litiumparistojen hävittämistä koskevien säännösten mukaisesti. Paristoa ei ladata normaalin toiminnan aikana. Kun rele otetaan pois käytöstä, paristo tulee poistaa, jotta sen lataus ei purkaudu. Pariston tyypillinen purkautumisaika on 14 vuorokautta. 48

49 1MRS REU 610 A B C Kuva A) Pariston pidike B) Huomioi napaisuus! C) Paristo Pariston asentaminen ja vaihtaminen A040282_2 49

50 50
