Muistimoduulit. Oppaan osanumero: Tässä oppaassa kerrotaan tietokoneen muistin vaihtamisesta ja laajentamisesta.

Transkriptio

1 Muistimoduulit Oppaan osanumero: Toukokuu 2006 Tässä oppaassa kerrotaan tietokoneen muistin vaihtamisesta ja laajentamisesta.

2 Sisällysluettelo 1 Muistimoduulien lisääminen tai vaihtaminen Muistimoduulin lisääminen laajennuspaikkaan Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin päivittäminen Muistin lisäämisen vaikutukset Muistimoduulit ii

3 1 Muistimoduulien lisääminen tai vaihtaminen Tietokoneessa on kaksi muistimoduulipaikkaa. Ensisijainen muistimoduulipaikka on näppäimistön alla. Laajennusmuistimoduulin paikka on tietokoneen pohjassa. Tietokoneen muistikapasiteettia voidaan laajentaa lisäämällä muistimoduuli vapaana olevaan laajennuspaikkaan tai päivittämällä ensisijaisen muistimoduulipaikan muistimoduuli. ÅVAARA: Vähennä sähköiskujen ja laitteiston vaurioitumisen mahdollisuutta irrottamalla virtajohto ja kaikki akut ennen muistimoduulin asentamista. ÄVAROITUS: Staattinen sähkö voi vahingoittaa elektronisia komponentteja. Ennen kuin käsittelet tietokoneen osia, kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvissa. Muistimoduulit 1 1

4 Muistimoduulin lisääminen laajennuspaikkaan Voit lisätä tai päivittää laajennusmuistimoduulin paikan muistimoduulin seuraavasti: 1. Tallenna työtiedostot. 2. Sammuta tietokone ja sulje näyttö. Jos et ole varma, onko tietokone lepotilassa vai onko sen virta katkaistu, käynnistä tietokone työntämällä virtakytkintä tietokoneen etuosaa kohti. Sammuta sitten tietokone käyttöjärjestelmän sammutustoiminnolla. 3. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 4. Irrota virtajohto verkkovirran pistorasiasta. 5. Käännä tietokone ylösalaisin tasaisella alustalla. 6. Irrota akku tietokoneesta. 7. Avaa muistimoduulin kannen kaksi ruuvia Nosta muistimoduulin kantta 2 poispäin tietokoneesta. 1 2 Muistimoduulit

5 9. Muistimoduulin irrottaminen: a. Vedä moduulin sivuilla olevat pidikkeet 1 poispäin moduulista. Muistimoduuli kallistuu ylöspäin. Pidä muistimoduulia kiinni vain sen reunoista, jotta moduuli ei Ä vahingoitu. Älä koske muistimoduulissa oleviin rakenneosiin. b. Tartu muistimoduuliin 2 sen reunoista ja vedä moduuli varovasti ulos muistipaikasta. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen. Muistimoduulit 1 3

6 10. Aseta uusi muistimoduuli paikalleen seuraavasti: a. Aseta muistimoduulin lovettu reuna 1 muistimoduulipaikan kielekettä vasten. Estä muistimoduulin vahingoittuminen pitämällä kiinni vain Ä moduulin reunoista. Älä koske muistimoduulissa oleviin rakenneosiin. b. Kun muistimoduuli on 45 asteen kulmassa muistimoduulipaikkaan nähden, paina moduulia 2 muistipaikkaan, kunnes se asettuu paikalleen. c. Paina muistimoduulia 3 varovasti alaspäin tasaisesti sen molemmista reunoista, kunnes pidikkeet napsahtavat paikoilleen. Älä taivuta tai väännä muistimoduulia, jotta se ei vahingoitu. Ä 1 4 Muistimoduulit

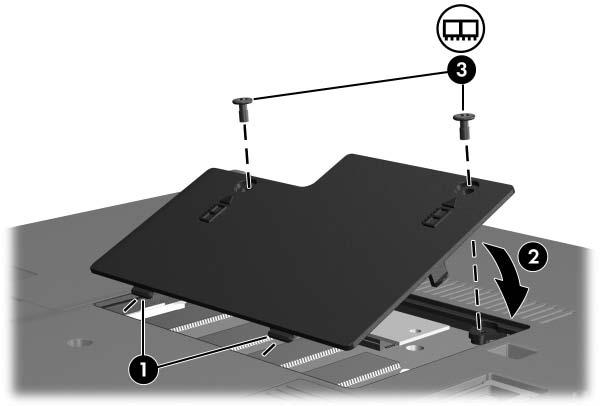

7 11. Aseta muistilokeron kannen kielekkeet 1 tietokoneessa olevia koloja vasten. 12. Sulje kansi Kiinnitä muistimoduulin kannen kaksi ruuvia Aseta akku paikoilleen. 15. Liitä ulkoinen virtalähde ja ulkoiset laitteet paikalleen. 16. Käynnistä tietokone. Muistimoduulit 1 5

8 Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin päivittäminen Ensisijaisessa muistipaikassa oleva muistimoduuli päivitetään seuraavasti: 1. Tallenna työtiedostot. 2. Sammuta tietokone ja sulje näyttö. Jos et ole varma, onko tietokone lepotilassa vai sen virta katkaistu, käynnistä tietokone työntämällä virtakytkintä tietokoneen etuosaa kohti. Sammuta sitten tietokone käyttöjärjestelmän sammutustoiminnolla. 3. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 4. Irrota virtajohto verkkovirtapistorasiasta. 5. Käännä tietokone ylösalaisin tasaisella alustalla. 6. Irrota akku tietokoneesta. 1 6 Muistimoduulit

9 7. Irrota tietokoneen pohjassa olevat 11 kiinnitysruuvia: neljä T8M 2,0 x 18,0 -ruuvia 1, kuusi T8M 2,0 x 9,0 -ruuvia 2 ja yksi T8M 2,0 x 5,0 -ruuvi 3. Tietokoneen pohjassa olevat ruuvit ovat erimittaisia. Merkitse Ä muistiin ruuvien koko ja paikat, jotta voit asettaa ne turvallisesti takaisin paikoilleen. 8. Irrota aseman pohjalevy. Muistimoduulit 1 7

10 9. Käännä tietokone näyttö ylöspäin koneen etuosa itseesi päin ja avaa näyttö. 10. Nosta ylöspäin ensin näppäimistön kannen oikeasta takakulmasta 1 ja sitten vasemmasta takakulmasta 2 ja irrota kannen takareuna tietokoneesta. 11. Kallista näppäimistön kantta ylöspäin etureunasta 3 ja irrota kannen etureuna tietokoneesta. 1 8 Muistimoduulit

11 12. Käännä kannen oikea reuna kohti tietokoneen etuosaa ja irrota näppäimistön kansi kokonaan. Muistimoduulit 1 9

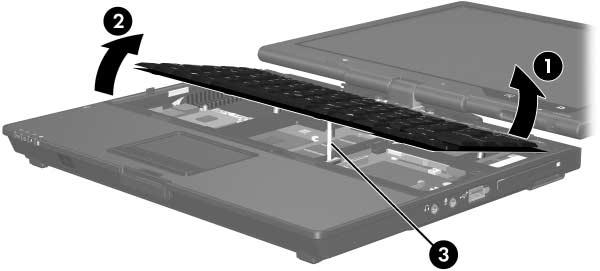

12 13. Käännä tietokone oikein päin ja avaa näyttö kokonaan. 14. Nosta näppäimistön yläreunaa 1 kevyesti irti tietokoneesta. 15. Nosta näppäimistön alareunaa 2 kevyesti, jotta pääset käsiksi paikannustapin johtoon 3. Ä Paikannustapin johto on liitetty tietokoneen nollavoimaliittimeen (Zero Insertion Force, ZIF). Älä nosta näppäimistöä viittä senttiä enempää, jotta tietokone ei vahingoitu Muistimoduulit

13 16. Vedä ylös paikannustapin liittimen kauluksen molemmista päistä 1. Kaulus pitää paikannustapin johdon 2 paikallaan liittimessä. 17. Irrota paikannustapin johto paikannustapin liittimestä. Muistimoduulit 1 11

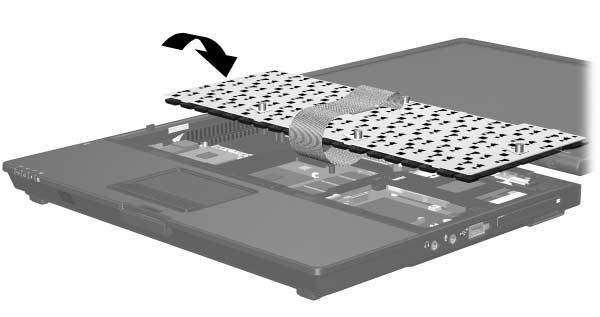

14 18. Nosta näppäimistön alareunaa ylöspäin, kunnes näppäimistö on tietokoneen näytön päällä Muistimoduulit

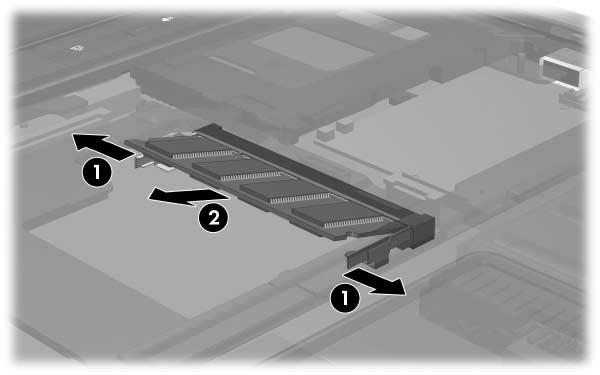

15 19. Irrota muistipaikassa oleva muistimoduuli seuraavasti: a. Vedä moduulin sivuilla olevat pidikkeet 1 poispäin moduulista. Muistimoduuli kallistuu ylöspäin. Pidä muistimoduulia kiinni vain sen reunoista, jotta moduuli ei Ä vahingoitu. Älä koske muistimoduulissa oleviin rakenneosiin. b. Tartu muistimoduuliin 2 sen reunoista ja vedä moduuli varovasti ulos muistipaikasta. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen. Muistimoduulit 1 13

16 20. Aseta uusi muistimoduuli paikalleen seuraavasti: a. Aseta muistimoduulin lovettu reuna 1 muistimoduulin laajennuspaikan kielekettä vasten. Pidä muistimoduulia kiinni vain sen reunoista, jotta moduuli Ä ei vahingoitu. Älä koske muistimoduulissa oleviin rakenneosiin. b. Kun muistimoduuli on 45 asteen kulmassa muistimoduulipaikkaan nähden, paina moduulia 2 muistipaikkaan, kunnes se asettuu paikalleen. c. Paina muistimoduulia 3 varovasti alaspäin tasaisesti sen molemmista reunoista, kunnes pidikkeet napsahtavat paikoilleen Muistimoduulit

17 21. Aseta paikannustapin johto takaisin paikannustapin nollavoimaliittimeen (ZIF). 22. Paina alaspäin paikannustapin liittimen kauluksen molemmista päistä, kunnes paikannustapin johto asettuu takaisin paikoilleen. Muistimoduulit 1 15

18 23. Aseta näppäimistö paikalleen. 24. Aseta näppäimistön kansi paikalleen tietokoneeseen päinvastaisessa järjestyksessä kuin irrottaessasi kantta. (Aseta ensin kannen vasen puoli paikoilleen ja aseta sitten oikea puoli. Paina näppäimistön kannen etureunaa ja napsauta kansi paikalleen.) 25. Käännä tietokone ylösalaisin tasaisella alustalla. 26. Aseta aseman kotelon kansi paikalleen. 27. Kiinnitä ruuvit tietokoneen pohjaan. Tietokoneen pohjassa olevat ruuvit ovat eri mittaisia. Ä Tietokoneen vahingoittumisen välttämiseksi kiinnitä ruuvit samoihin paikkoihin, joista irrotit ne. 28. Aseta akku (akut) takaisin paikalleen. 29. Liitä ulkoinen virtalähde ja ulkoiset laitteet paikalleen. 30. Käynnistä tietokone Muistimoduulit

19 2 Muistin lisäämisen vaikutukset Kun tietokoneeseen lisätään työmuistia (RAM), käyttöjärjestelmä kasvattaa lepotilatiedostolle varattua kiintolevytilaa. Jos lepotilan käytössä ilmenee ongelmia muistin lisäämisen jälkeen, tarkista, että kiintolevyllä on tarpeeksi vapaata tilaa entistä suuremmalle lepotilatiedostolle. Tarkista lepotilatiedoston tarvitseman kiintolevytilan määrä seuraavasti:» Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Lepotila-välilehti. Voit näyttää tietokoneen muistin määrän seuraavasti:» Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Järjestelmä > Yleiset-välilehti. TAI Paina Fn+Esc. Tarkista kiintolevyn vapaa tila seuraavasti: 1. Valitse Käynnistä > Oma tietokone. 2. Napsauta hiiren kakkospainikkeella luettelossa olevaa kiintolevyn nimeä ja valitse Ominaisuudet. Muistimoduulit 2 1
