1 Muistimoduulit Oppaan osanumero: Toukokuu 2006 Tässä oppaassa kerrotaan tietokoneen muistin vaihtamisesta ja laajentamisesta.

2 Sisällysluettelo 1 Muistimoduulien lisääminen tai vaihtaminen Muistimoduulin lisääminen laajennuspaikkaan tai laajennuspaikan muistimoduulin vaihtaminen Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin vaihtaminen Muistin lisäämisen vaikutukset Muistimoduulit ii

3 1 Muistimoduulien lisääminen tai vaihtaminen Tietokoneessa on kaksi muistimoduulipaikkaa. Ensisijainen muistimoduulipaikka on näppäimistön alla. Laajennusmuistimoduulin paikka on tietokoneen pohjassa. Tietokoneen muistikapasiteettia voidaan laajentaa lisäämällä muistimoduuli vapaana olevaan laajennuspaikkaan tai vaihtamalla ensisijaisen muistimoduulipaikan muistimoduuli. ÅVAARA: Vähennä sähköiskujen ja laitteiston vaurioitumisen mahdollisuutta irrottamalla virtajohto ja kaikki akut ennen muistimoduulin asentamista. ÄVAROITUS: Staattinen sähkö voi vahingoittaa elektronisia komponentteja. Ennen kuin käsittelet tietokoneen osia, kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän oppaan kuvissa. Muistimoduulit 1 1

4 Muistimoduulin lisääminen laajennuspaikkaan tai laajennuspaikan muistimoduulin vaihtaminen Voit lisätä tai poistaa laajennusmuistimoduulin paikassa olevan muistimoduulin seuraavasti: 1. Tallenna työtiedostot. 2. Sammuta tietokone ja sulje näyttö. Jos et ole varma, onko tietokoneen virta katkaistu tai onko se lepotilassa, käynnistä tietokone painamalla virtapainiketta. Sammuta sitten tietokone käyttöjärjestelmän sammutustoiminnolla. 3. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 4. Irrota virtajohto verkkovirtapistorasiasta. 5. Aseta tietokone ylösalaisin tasaiselle pinnalle. 6. Irrota akku tietokoneesta. 1 2 Muistimoduulit

5 7. Irrota muistimoduulipaikan kannen ruuvi Nosta muistimoduulipaikan kantta 2 poispäin tietokoneesta. Muistimoduulit 1 3

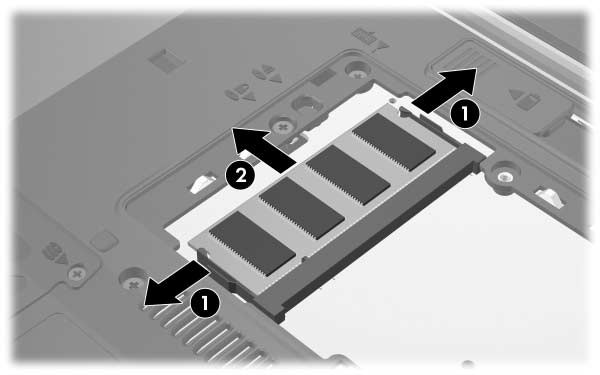

6 9. Irrota muistimoduuli seuraavasti: a. Vedä moduulin sivuilla olevat pidikkeet 1 poispäin moduulista. Muistimoduuli kallistuu ylöspäin. ÄVAROITUS: Pidä muistimoduulia kiinni vain sen reunoista, jotta moduuli ei vahingoitu. Älä koske muistimoduulissa oleviin rakenneosiin. b. Tartu muistimoduuliin 2 sen reunoista ja vedä moduuli varovasti ulos muistipaikasta. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen. 1 4 Muistimoduulit

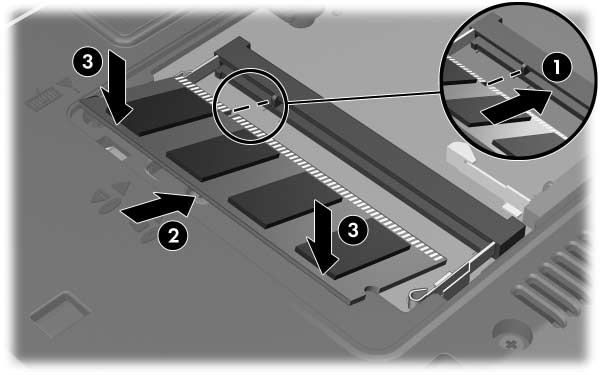

7 10. Muistimoduulin asettaminen paikalleen: ÄVAROITUS: Älä taivuta tai väännä muistimoduulia, jotta se ei vahingoitu. a. Aseta muistimoduulin lovitettu reuna 1 muistimoduulipaikan kielekettä vasten. b. Kun muistimoduuli on 45 asteen kulmassa muistimoduulipaikkaan nähden, paina moduulia 2 muistipaikkaan, kunnes se asettuu paikalleen. c. Paina muistimoduulia 3 alaspäin yhtä tasaisesti sen molemmista reunoista, kunnes pidikkeet napsahtavat paikoilleen. Muistimoduulit 1 5

8 11. Aseta muistilokeron kannen kielekkeet 1 tietokoneessa olevia koloja vasten. 12. Sulje kansi Kiinnitä muistimoduulipaikan kannen ruuvi Aseta akku paikalleen. 15. Liitä ulkoinen virtalähde ja ulkoiset laitteet. 16. Käynnistä tietokone. 1 6 Muistimoduulit

9 Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin vaihtaminen Vaihda ensisijaisessa muistipaikassa oleva muistimoduuli seuraavasti: 1. Tallenna työtiedostot. 2. Sammuta tietokone. Jos et ole varma, onko tietokoneen virta katkaistu tai onko se lepotilassa, käynnistä tietokone painamalla virtapainiketta. Sammuta sitten tietokone käyttöjärjestelmän sammutustoiminnolla. 3. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 4. Irrota virtajohto verkkovirtapistorasiasta. 5. Aseta tietokone ylösalaisin tasaiselle pinnalle. 6. Irrota akku tietokoneesta. Muistimoduulit 1 7

10 7. Irrota muistimoduulipaikan kannen ruuvi Nosta muistimoduulipaikan kantta 2 poispäin tietokoneesta. 9. Irrota näppäimistön kaksi ruuvia. 1 8 Muistimoduulit

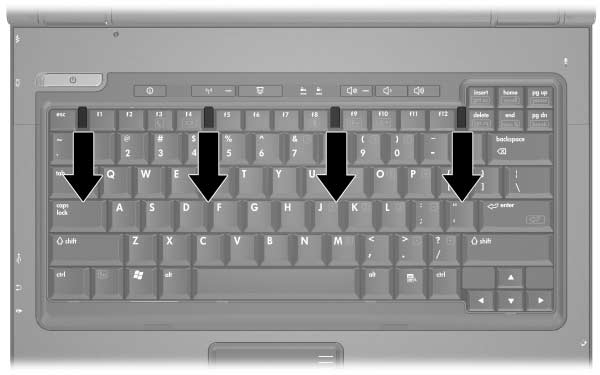

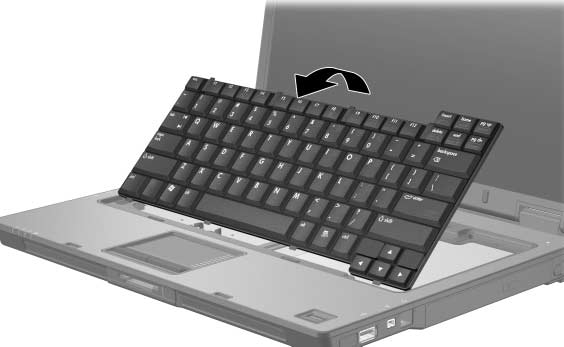

11 10. Käännä tietokone ympäri ja avaa se. 11. Työnnä näppäimistön neljää kiinnityssalpaa ja vapauta näppäimistö. 12. Nosta näppäimistön yläreunaa varovasti ja käännä näppäimistö ympäri siten, että se lepää tietokoneen rannetukea vasten. Muistimoduulit 1 9

12 13. Poista muistimoduulipaikassa oleva muistimoduuli seuraavasti: a. Vedä moduulin sivuilla olevat pidikkeet 1 poispäin moduulista. Muistimoduuli kallistuu ylöspäin. ÄVAROITUS: Pidä muistimoduulia kiinni vain sen reunoista, jotta moduuli ei vahingoitu. Älä koske muistimoduulissa oleviin rakenneosiin. b. Tartu muistimoduuliin 2 sen reunoista ja vedä moduuli varovasti ulos muistipaikasta. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen Muistimoduulit

13 14. Muistimoduulin asettaminen paikalleen: ÄVAROITUS: Älä taivuta tai väännä muistimoduulia, jotta se ei vahingoitu. a. Aseta muistimoduulin lovitettu reuna 1 muistimoduulipaikan kielekettä vasten. b. Kun muistimoduuli on 45 asteen kulmassa muistimoduulipaikkaan nähden, paina moduulia 2 muistipaikkaan, kunnes se asettuu paikalleen. c. Paina muistimoduulia 3 alaspäin yhtä tasaisesti sen molemmista reunoista, kunnes pidikkeet napsahtavat paikoilleen. Muistimoduulit 1 11

14 15. Palauta tietokone takaisin edelliseen asentoonsa. 16. Työnnä näppäimistön neljä kiinnityssalpaa paikoilleen näppäimistön lukitsemiseksi Muistimoduulit

15 17. Aseta tietokone ylösalaisin tasaiselle pinnalle. 18. Kiinnitä näppäimistön ruuvit. Muistimoduulit 1 13

16 19. Aseta muistilokeron kannen kielekkeet 1 tietokoneessa olevia koloja vasten. 20. Sulje kansi Kiinnitä muistimoduulipaikan kannen ruuvi Aseta akku paikalleen. 23. Liitä ulkoinen virtalähde ja ulkoiset laitteet. 24. Käynnistä tietokone Muistimoduulit

17 2 Muistin lisäämisen vaikutukset Kun tietokoneeseen lisätään työmuistia (RAM), käyttöjärjestelmä kasvattaa lepotilatiedostolle varattua kiintolevytilaa. Jos lepotilan käytössä ilmenee ongelmia muistin lisäämisen jälkeen, tarkista, että kiintolevyllä on tarpeeksi vapaata tilaa entistä suuremmalle lepotilatiedostolle. Tarkista lepotilatiedoston tarvitseman kiintolevytilan määrä seuraavasti:» Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Lepotila-välilehti. Voit tarkistaa tietokoneen muistin määrän seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Järjestelmä > Yleiset-välilehti. TAI Paina Fn+Esc. Tarkista kiintolevyn vapaa tila seuraavasti: 1. Valitse Käynnistä > Oma tietokone. 2. Napsauta hiiren kakkospainikkeella luettelossa olevaa kiintolevyn nimeä ja valitse Ominaisuudet. Muistimoduulit 2 1
