Lämpötilan valvontayksikkö T154 kuivamuuntajille Asennus- ja käyttöohje
|
|
- Tommi Nurmi
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

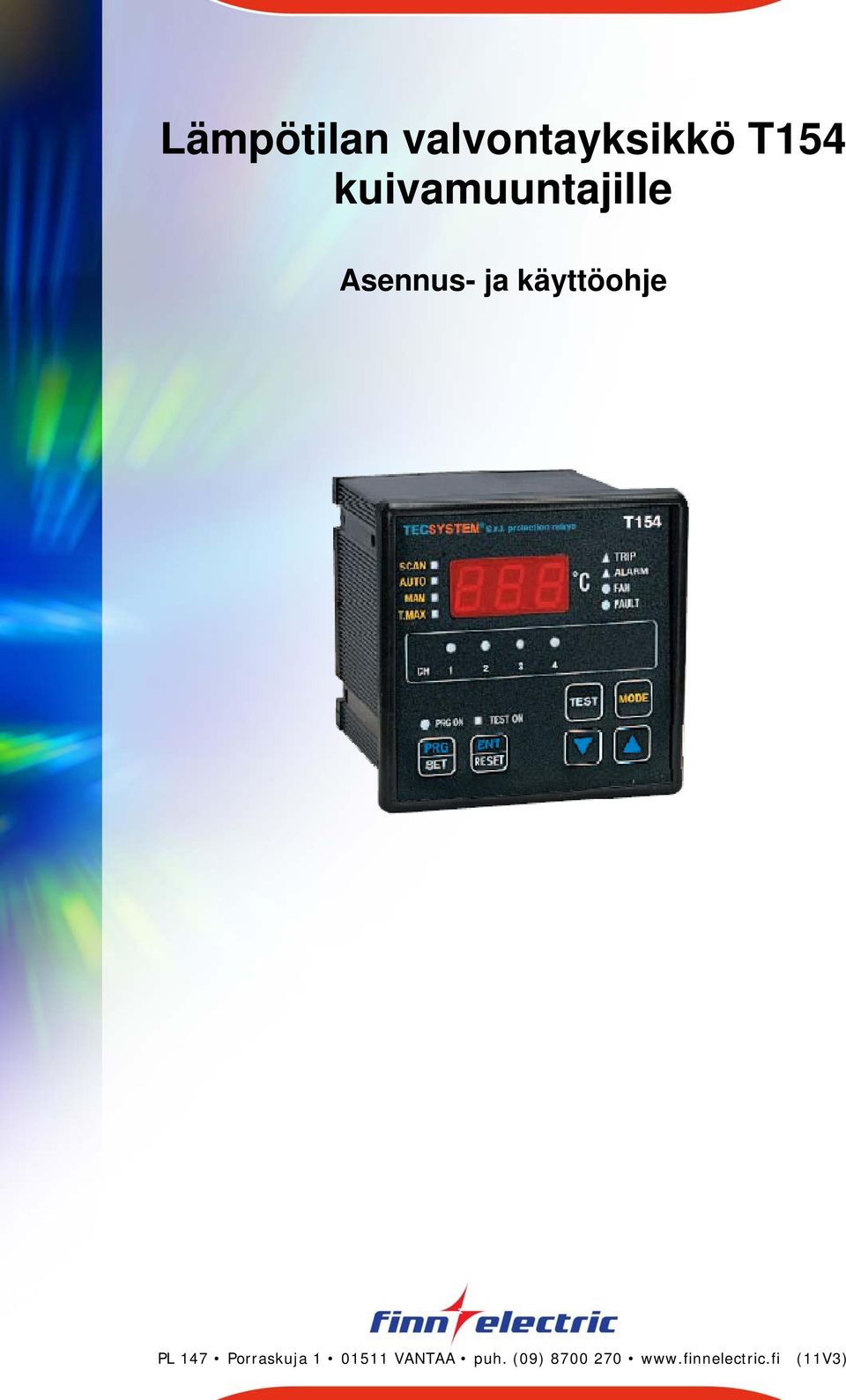

1 Lämpötilan valvontayksikkö T154 kuivamuuntajille Asennus- ja käyttöohje
2 Sivu 2/7 Tämä tuote on yhdenmukainen direktiivin RoHS 2002/95 kanssa KYTKENNÄT Pt100 ANTUREIDEN KYTKENTÄ CH1 CH2 CH3 CH OHJAUSRELEIDEN KYTKENTÄ HÄLYTYS LAUKAISU VIKA PUHALLIN HUOM: kun releeseen kytketään apujännite vikareleen apukosketin 7 9 sulkeutuu ja kosketin avautuu jos havaitaan vika. Pt100 LÄHTÖRELEIDEN TESTAUS (RELAY TEST) Tällä toiminnalla voidaan lähtöreleiden toiminta testata ilman erillisiä testauslaitteita. Tähän toimintaan pääset painamalla TEST painiketta noin 5s; näytössä TST 2s ajan vahvistaen pääsyn lähtöreleiden testaus tilaan. Vilkkuva led näyttää testattavan lähtöreleen; nuolipainikkeilla valitaan testattava lähtörele. Testattava lähtörele vetää painikkeella SET ja päästää painikkeella RESET; näytössä ON OFF. Jos mitään painiketta ei paineta 1min kuluessa RELAY TEST toiminta keskeytyy automaattisesti. RELAY TEST toiminta keskeytyy TEST painikkeesta. NÄYTTÖTAPA MODE painikkeella valitaan näyttötapa: SCAN: näytetään kaikki käytössä olevat kanavat vuorotellen (jokainen 2s) AUTO: näytetään automaattisesti korkeinta kanavalämpötilaa MAN: näytetään kanavalämpötila joka valitaan nuolipainikkeilla T.MAX: näytetään saavutettua max. lämpötilaa ja mahdollisesti hälytys tai laukaisulämpötilaa jos on tapahtunut viimeisimmän kuittauksen jälkeen Kanavat valitaan nuolipainikkeilla, arvot kuitataan RESET painikkeella. Mittausantureiden valvonta APUJÄNNITESYÖTTÖ V AC/DC VALKOINEN PUNAINEN PUNAINEN Jos johonkin valvottavan laitteen mittausanturiin tulee vika, vikarele FAULT vetää välittömästi ja kyseisen kanavan viallinen anturi ilmaistaan. Fcc jos anturi on oikosulussa Foc jos anturi on irti (johdin poikki tai irronnut) Poistaaksesi vikailmoituksen ja kuitataksesi releen on välttämätöntä tarkastaa Pt100 liitännät ja mahdollisesti vaihdettava viallinen anturi.

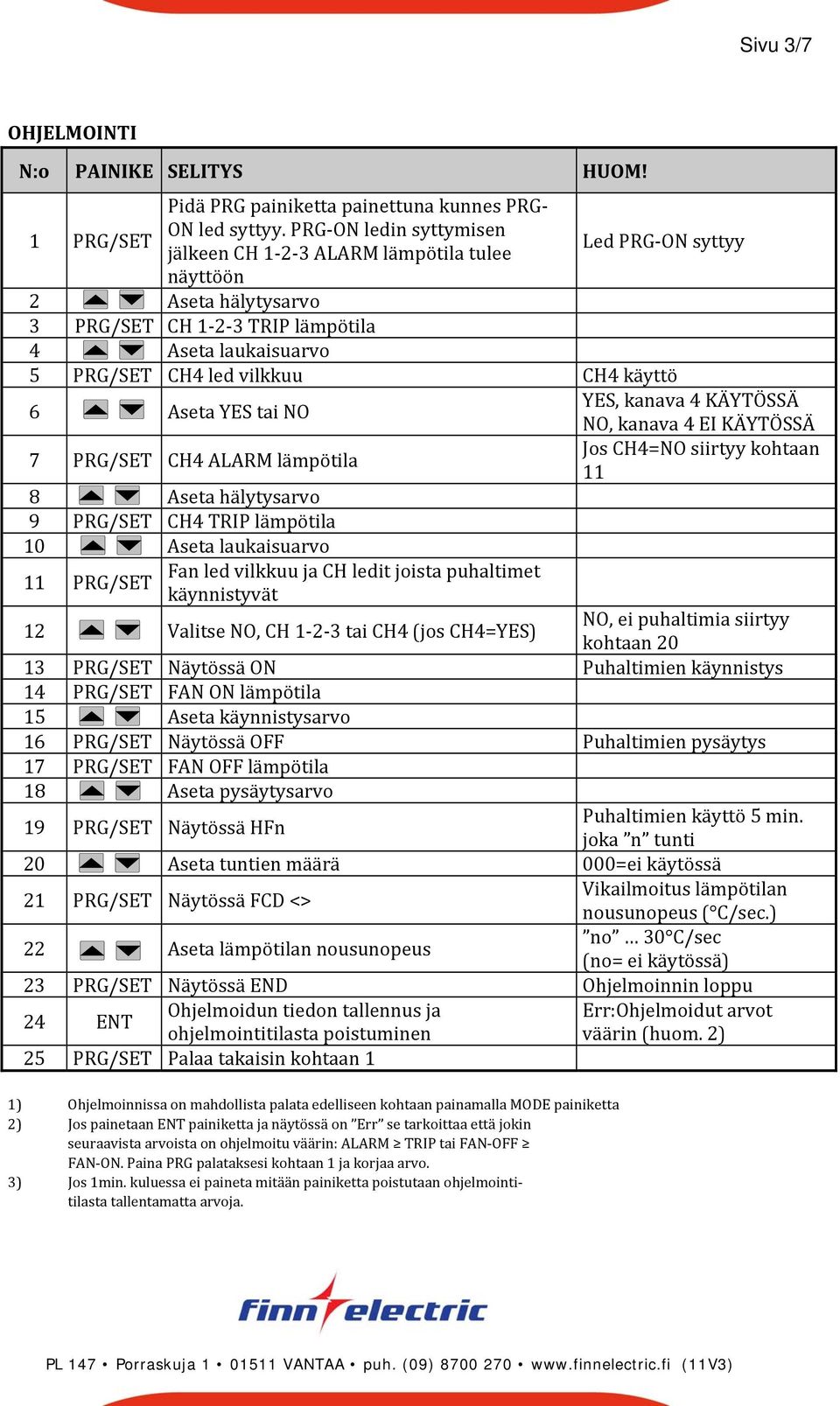

3 Sivu 3/7 OHJELMOINTI N:o PAINIKE SELITYS HUOM! 1 PRG/SET Pidä PRG painiketta painettuna kunnes PRG ON led syttyy. PRG ON ledin syttymisen jälkeen CH ALARM lämpötila tulee Led PRG ON syttyy näyttöön 2 Aseta hälytysarvo 3 PRG/SET CH TRIP lämpötila 4 Aseta laukaisuarvo 5 PRG/SET CH4 led vilkkuu CH4 käyttö 6 Aseta YES tai NO YES, kanava 4 KÄYTÖSSÄ 7 PRG/SET CH4 ALARM lämpötila 8 Aseta hälytysarvo 9 PRG/SET CH4 TRIP lämpötila 10 Aseta laukaisuarvo 11 PRG/SET Fan led vilkkuu ja CH ledit joista puhaltimet käynnistyvät 12 Valitse NO, CH tai CH4 (jos CH4=YES) NO, kanava 4 EI KÄYTÖSSÄ Jos CH4=NO siirtyy kohtaan 11 NO, ei puhaltimia siirtyy kohtaan PRG/SET Näytössä ON Puhaltimien käynnistys 14 PRG/SET FAN ON lämpötila 15 Aseta käynnistysarvo 16 PRG/SET Näytössä OFF Puhaltimien pysäytys 17 PRG/SET FAN OFF lämpötila 18 Aseta pysäytysarvo 19 PRG/SET Näytössä HFn Puhaltimien käyttö 5 min. joka n tunti 20 Aseta tuntien määrä 000=ei käytössä 21 PRG/SET Näytössä FCD <> Vikailmoitus lämpötilan nousunopeus ( C/sec.) 22 Aseta lämpötilan nousunopeus no 30 C/sec (no= ei käytössä) 23 PRG/SET Näytössä END Ohjelmoinnin loppu Ohjelmoidun tiedon tallennus ja 24 ENT ohjelmointitilasta poistuminen 25 PRG/SET Palaa takaisin kohtaan 1 Err:Ohjelmoidut arvot väärin (huom. 2) 1) Ohjelmoinnissa on mahdollista palata edelliseen kohtaan painamalla MODE painiketta 2) Jos painetaan ENT painiketta ja näytössä on Err se tarkoittaa että jokin seuraavista arvoista on ohjelmoitu väärin: ALARM TRIP tai FAN OFF FAN ON. Paina PRG palataksesi kohtaan 1 ja korjaa arvo. 3) Jos 1min. kuluessa ei paineta mitään painiketta poistutaan ohjelmointitilasta tallentamatta arvoja.
4 Sivu 4/7 Huomioita FCD toiminnasta T154 releillä on innovatiivinen valvontafunktio yhdistettynä Pt100 anturin dynaamiseen tilaan. Jos lämpötilan mittausanturi rikkoutuu, vika näkyy nopeasti sen oman vastuksen suurenemisena ja siten lämpötilassa joka näytetään releessä. On ilmeistä, että tämä lämpötilan suureneminen ei suoraan johdu suojattavan koneen tehon lisäyksestä olipa kyseessä moottori tai kuivamuuntaja. Sen johdosta on välttämätöntä tietää mittausanturin tila ja lähettää vikailmoitus hälytyssignaalin tai pahimmassa tilanteessa laukaisusignaalin sijasta. Kun valvotaan sähkömoottorin lämpötilaa, nopea lämpötilan nousu voi johtua roottorin jumiutumisesta paikoilleen, ei viallisesta mittausanturista; tässä tapauksessa vikailmoitusrele vetää kerran, selvittää tämän moottorin toiminnan poikkeavan toiminnan. FCD toiminnan aktivoituminen on mahdollista ilmaista kosketintiedolla, vika ilmaistaan kun Pt100 anturilla mitattu lämpötilan nousunopeus on suurempi kuin "n" C/s (ohjelmoitavissa 1 30). Ohjelmoitujen arvojen mukaan, voidaan saada erilaisia herkkyyksiä, jotka voivat olla hyödyllisiä erilaisissa käytöissä: 1 10: hyvin herkkä, esimerkiksi käyttökelpoinen moottorin roottorin jumiutumisen välittömään ilmaisuun : keskimääräinen herkkyys, käyttökelpoinen selvitettäessä mahdollisia häiriöitä jotka vaikuttavat anturin lukemaan, liitäntäongelmia tai anturivikoja 20 30: matala herkkyys, käyttökelpoinen tarkoituksiin, joissa korkeampi herkkyys voi aiheuttaa häiriön ei toivottuun FCD toimintaan "no" FCD toiminta ei ole käytössä Kun FCD toiminta aktivoituu ja kanava havaitsee vian, asiaan kuuluva hälytys ja laukaisusignaalit ovat estettyjä, jotta saataisiin tieto poikkeavasta liian nopeasta lämpötilan noususta. Paina Reset painiketta kuitataksesi FCD signaalin kaikilla kanavilla ja kuitataksesi releen vikailmoitukset. OHJELMOITU DATAN VIRHEENMÄÄRITYS Mikäli sisäinen muisti tai ohjelmoitu data korruptoituu, välittömästi releen päälle kytkennän jälkeen näyttöön tulee Ech ilmoitus sekä vikarele toimii. Tässä tapauksessa, turvallisuussyistä, oletusarvot otetaan käyttöön: hälytys Ch1 2 3= 90 C, laukaisu Ch1 2 3= 119 C, Ch4= Ei (NO), Ch Fan= 1 2 3, puhaltimet päälle (Fan on)=70 C, puhaltimet pois (Fan off)= 60 C, HFn= 000. Poista Ech ilmoitus painamalla RESET ja jatka ohjelmointia syöttämällä halutut arvot. Lopuksi rele kytketään pois päältä ja takaisin päälle niin että varmistetaan releen muistin oikea toiminta; jos rele on viallinen ja näyttöön tulee Ech ilmoitus on rele palautettava TECSYSTEM:lle korjattavaksi. HUOM: jos suojarele saa apujännitteen suoraan suojattavan muuntajan toisiopuolelta, se voi vaurioitua ylijännitepiikeistä joita voi syntyä kun pääkatkaisija kytketään ilman kuormaa. Edellä kuvattu ongelma voi syntyä etenkin, kun syöttöjännite on 230 VAC ja se otetaan suoraan muuntajan toisiokiskoista ja muuntajassa on kiinteä kompensointiparisto. Suojareleen suojaamiseksi ylijännitteeltä suositellaan käytettäväksi ylijännitesuojaa PT73 220, valmistaja TECSYSTEM S.r.l Vaihtoehtoisesti suosittelemme käytettäväksi apujännitteenä 24 VAC tai vielä paremmin 24 VDC.
5 Sivu 5/7 TAKUU Laitteella on 12 kuukauden takuu laitteeseen merkitystä toimituspäivästä. Takuu on voimassa jos laite on rikkoutunut TECSYSTEM S.r.l johtuvista syistä kuten valmistusvirheestä tai puutteellisesta kalibroinnista. Takuu ei ole voimassa jos laitetta on tutkittu tai väärästä apujännitteestä yli toimintarajojen (20 270V AC/DC). Takuu ei ole myöskään voimassa jos laite vioittuu jännitepiikeistä syöttöjännitteessä. Näissä tapauksissa TECSYSTEM S.r.l ei vastaa vaurioista jotka aiheutuvat vioittuneesta tai vaurioituneesta yksiköstä. Asiakas vastaa kaikista kuljetuskustannuksista. No T154 TESTAUKSEN KUVAUS 1 PC kortin testaus 2 Sisääntulojen testaus 3 Releen koskettimien ja ulostulojen testaus 4 Painikkeiden testaus 5 Ledien testaus 6 Kalibrointi 0 ja 200 C 7 Ohjelman testaus 8 Vanhennus vähintään 24 h

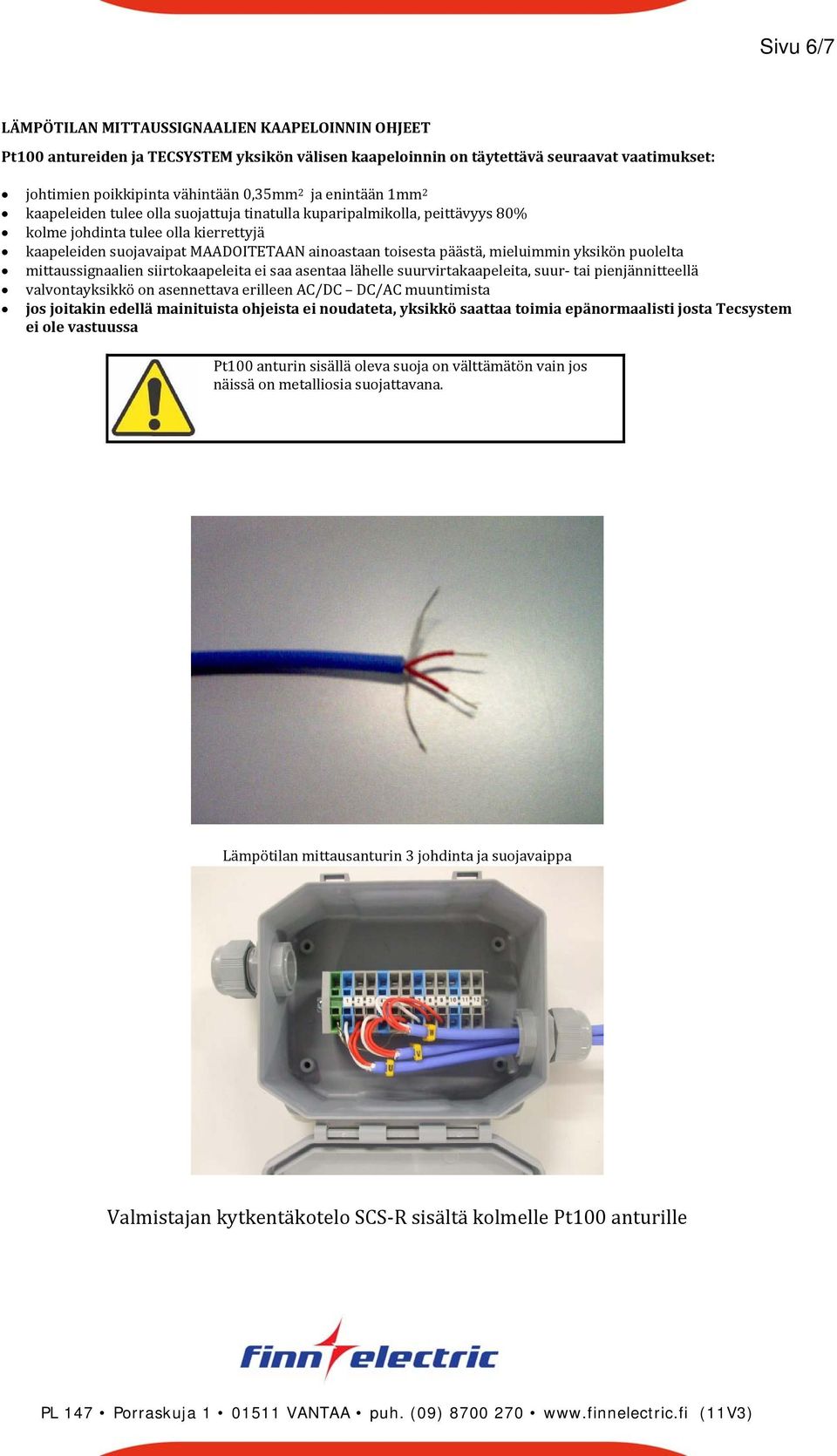

6 Sivu 6/7 LÄMPÖTILAN MITTAUSSIGNAALIEN KAAPELOINNIN OHJEET Pt100 antureiden ja TECSYSTEM yksikön välisen kaapeloinnin on täytettävä seuraavat vaatimukset: johtimien poikkipinta vähintään 0,35mm 2 ja enintään 1mm 2 kaapeleiden tulee olla suojattuja tinatulla kuparipalmikolla, peittävyys 80% kolme johdinta tulee olla kierrettyjä kaapeleiden suojavaipat MAADOITETAAN ainoastaan toisesta päästä, mieluimmin yksikön puolelta mittaussignaalien siirtokaapeleita ei saa asentaa lähelle suurvirtakaapeleita, suur tai pienjännitteellä valvontayksikkö on asennettava erilleen AC/DC DC/AC muuntimista jos joitakin edellä mainituista ohjeista ei noudateta, yksikkö saattaa toimia epänormaalisti josta Tecsystem ei ole vastuussa Pt100 anturin sisällä oleva suoja on välttämätön vain jos näissä on metalliosia suojattavana. Lämpötilan mittausanturin 3 johdinta ja suojavaippa Valmistajan kytkentäkotelo SCS R sisältä kolmelle Pt100 anturille

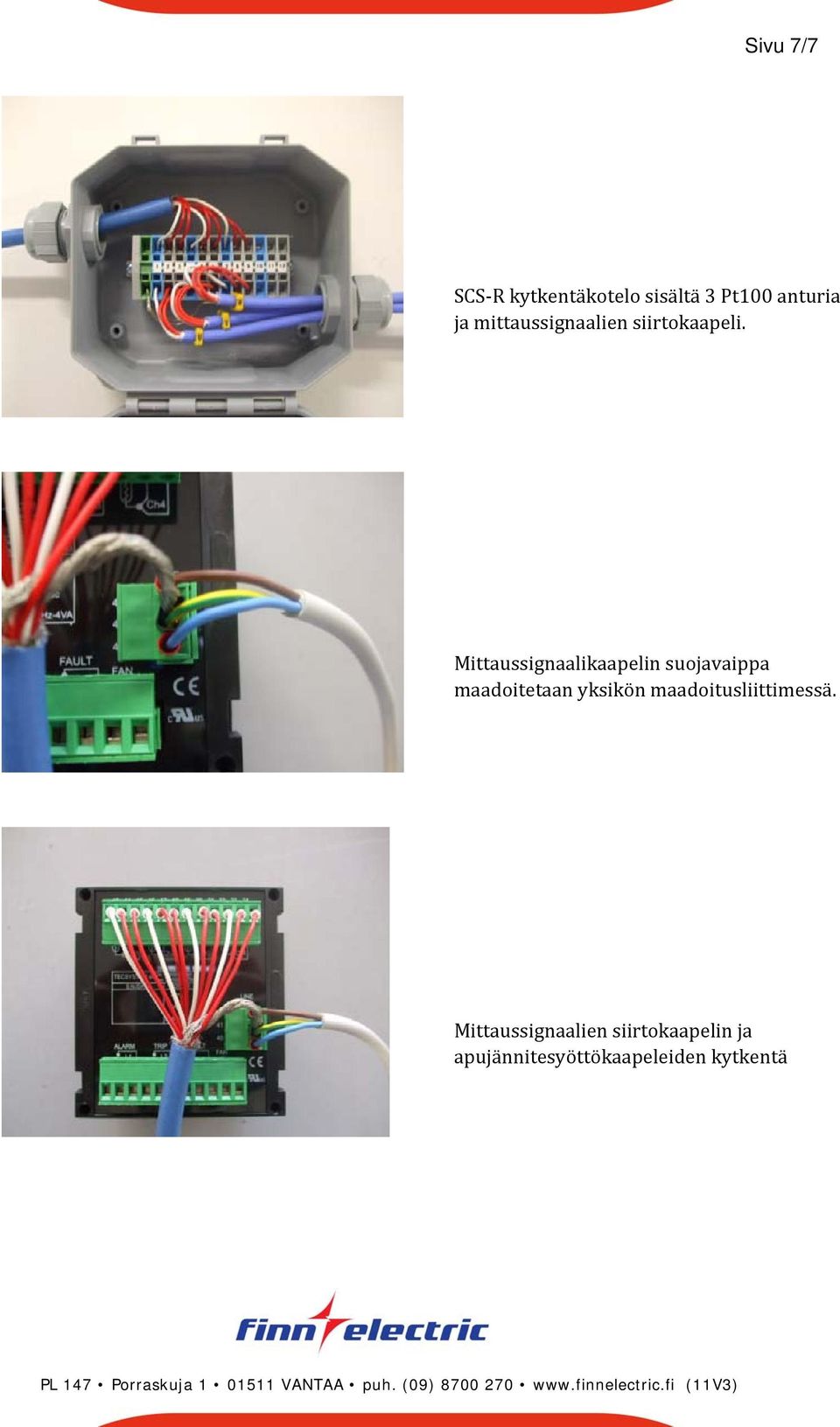

7 Sivu 7/7 SCS R kytkentäkotelo sisältä 3 Pt100 anturia ja mittaussignaalien siirtokaapeli. Mittaussignaalikaapelin suojavaippa maadoitetaan yksikön maadoitusliittimessä. Mittaussignaalien siirtokaapelin ja apujännitesyöttökaapeleiden kytkentä
