Vaatimustenmukaisuusvakuutus - huviveneiden propulsiomoottoreille, jotka täyttävät direktiivin 94/25/EY ja sen muutoksen 2003/44/EY vaatimukset

Transkriptio

1 Vaatimustenmukaisuusvakuutus - huviveneiden propulsiomoottoreille, jotka täyttävät direktiivin 94/25/EY ja sen muutoksen 2003/44/EY vaatimukset Moottorin valmistajan nimi: Mercury Marine Osoite: W6250 Pioneer Road, P.O. Box 1939 Kaupunki: Fond du Lac, WI Postinumero: Maa: USA Valtuutetun edustajan nimi: Brunswick Marine in EMEA Inc. Osoite: Parc Industriel de Petit-Rechain Kaupunki: Verviers Postinumero: B-4800 Maa: Belgia Pakokaasupäästöjen arvioinnista ilmoituksen saaneen laitoksen nimi: Det Norske Veritas AS Osoite: Veritasveien 1 Kaupunki: Hovik Postinumero: 1322 Maa: Norja Tunnusnumero: 0575 Pakokaasupäästöjen vaatimustenmukaisuuden arvioinnissa käytetty moduuli: B+C B+D B+E B+F G H Muut soveltuvat yhteisön direktiivit: Sähkömagneettinen yhteensopivuusdirektiivi 2004/108/EY Kuvaus moottoreista ja perusvaatimuksista Moottorityyppi Polttoainetyyppi Tahtisuus Z tai perävetolaite ilman kiinteää pakojärjestelmää Diesel Kaksitahtinen Sisämoottori Bensiini Nelitahtinen Tämän vaatimustenmukaisuusvakuutuksen kattamien moottoreiden tunnistus Moottorituoteryhmän nimi: Erityiset moottorin tunnusnumerot tai moottorituoteryhmän koodit: Alkaen sarjanumerosta 200 hv:n Sport-Jet 0E RCD-H-2 versio 4 Perusvaatimukset Liite 1.B Pakokaasupäästöt Standardit Muu normiasiakirja/ menetelmä EY:n tyyppitarkastustodistuksen tai tyyppihyväksyntätodistuksen numero Tekninen tiedosto B.1 Moottorin tunnus B.2 Pakokaasupäästöjen vaatimukset B.3 Kestävyys Määrittele tarkemmin (* = pakollinen standardi) * * EN ISO :1996 B.4 Omistajan käsikirja ISO 8665: 2006 Liite 1.C Melupäästöt fin i katso sen veneen vaatimustenmukaisuusvakuutus, johon moottorit on asennettu 2014, Mercury Marine 200 Sport-Jet 90-8M

2 Tämä vaatimustenmukaisuusvakuutus on annettu valmistajan yksinomaisella vastuulla. Vakuutan moottorivalmistajan puolesta, että moottorit täyttävät direktiivin 94/25/EY ja sen muutosdirektiivin 2003/44/EY pakokaasupäästöjä koskevat vaatimukset, kun moottorit asennetaan huviveneeseen moottorivalmistajan toimittamien ohjeiden mukaisesti, ja ettei näitä moottoreita saa ottaa käyttöön, ennen kuin huvivene, johon ne asennetaan, on julistettu edellä mainittujen direktiivien vaatimukset täyttäväksi. Nimi/ asema: Mark D. Schwabero, pääjohtaja Mercury Marine Julkaisupäivämäärä ja -paikka: Fond du Lac, Wisconsin, USA Tervetuloa Olet valinnut yhden markkinoiden parhaista jet-vetolaitteista. Siihen sisältyy lukuisia ominaisuuksia, joilla varmistetaan käytön helppous ja kestävyys. Tämän tuotteen hyvän huolehtimisen ja kunnossapidon avulla nautit tuotteen käytöstä paljon monta veneilykautta. Parhaan suorituskyvyn ja huolettoman käytön varmistamiseksi lue läpikotaisin tämä opas, jossa on tarkkoja tietoja tuotteen käytöstä ja huollosta. Pidä tämä ohjekirja tarpeen varalta tuotteen mukana, kun olet vesillä. Kiitos, että olet ostanut yhden tuotteistamme. Toivomme vilpittömästi, että veneilysi on miellyttävää. Mercury Marine EPA-päästömääräykset Mercury Marinen Yhdysvalloissa valmistamat Jet Drive -moottorit ovat Yhdysvaltain ympäristönsuojeluviraston EPA:n sertifioimia niin, että ne noudattavat uusilta Jet Drive -moottoreilta vaadittavia ilmansaasteiden hallintasääntöjen määräyksiä. Tämä sertifiointi edellyttää, että tietyt säädöt on asetettu tehtaan normien mukaan. Tästä syystä tehtaan tuotteelle määräämää huoltomenettelyä on noudatettava tarkasti ja, sikäli kuin mahdollista, palattava alkuperäisen suunnittelun aikomuksiin. Päästöjen hallintalaitteiden ja -järjestelmien huollon, vaihdon tai korjauksen voi suorittaa mikä tahansa venemoottorien korjausliike tai yksityinen korjaaja. Moottoreihin on merkitty päästöjenhallintatiedot tarroilla EPA-sertifioinnin pysyväksi todisteeksi.! VAARA Tämän tuotteen moottorin pakokaasut sisältävät kemikaaleja, joiden Kalifornian osavaltiossa tiedetään aiheuttavan syöpää, syntymävikoja ja muita suvunjatkamiseen liittyviä vaurioita. Takuuilmoitus Ostamaasi tuotteeseen pätee Mercury Marinen rajoitettu takuu. Takuuehdot ovat nähtävissä tämän ohjekirjan kohdassa Takuutiedot. Takuuselitys sisältää kuvauksen siitä mikä on takuun kattamaa, mikä ei ole takuun kattamaa, katteen kestoajan, kuinka parhaiten saadaan takuukate, tärkeitä vastuuvapautuslausekkeita ja vahinkojen rajoitukset ja muita takuuseen liittyviä tietoja. Käy läpi nämä tärkeät tiedot. Tähän julkaisuun sisältyvät kuvaukset ja määritykset olivat voimassa silloin, kun tämä käsikirja hyväksyttiin painettavaksi. Mercury Marine, joka harjoittaa jatkuvan tuotekehityksen politiikkaa, pidättää oikeuden keskeyttää mallien tuotannon milloin tahansa, muuttaa määrityksiä, ominaisuuksia, menetelmiä tai toimintatapoja ilman ennakkovaroitusta ja velvoituksetta. Mercury Marine, Fond du Lac, Wisconsin, USA ii fin

3 Mercury Premier -palvelu Mercury arvioi jälleenmyyjiensä palvelutasoa ja myöntää korkeimman "Mercury Premier" -arvosanan niille, jotka osoittavat poikkeuksellisen hyvää palvelusitoutumista. Mercury Premier Service -arvosanan ansaitseminen merkitsee, että myyjä: saa takuuhuollosta korkeat asiakastyytyväisyyspisteet (CSI) 12 kuukauden ajalta omistaa kaikki tarvittavat huoltovälineet, testauslaitteet, käsikirjat ja varaosakirjat palkkaa vähintään yhden sertifioidun tai mestariteknikon tarjoaa ajanmukaista palvelua kaikille Mercury Marinen asiakkaille tarjoaa pitempiä palveluaikoja ja liikkuvaa palvelua, jos mahdollista käyttää, asettaa näytteille ja varastoi riittävästi aitoja Mercury Precision Parts -varaosia Tarjoaa puhtaat ja siistit tilat, jossa työkalut ja huoltokirjallisuus on järjestelty hyvin. Tavaramerkkiä ja tekijänoikeutta koskevat tiedot MERCURY MARINE. Kaikki oikeudet pidätetään. Ohjekirjan tai sen osan kopiointi ilman lupaa on kielletty. Alpha, Axius, Bravo One, Bravo Two, Bravo Three, M ja aallot ympyrässä -logo, K-planes, Mariner, MerCathode, MerCruiser, Mercury, Mercury ja aallot -logo, Mercury Marine, Mercury Precision Parts, Mercury Propellers, Mercury Racing, MotorGuide, OptiMax, Quicksilver, SeaCore, Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Zeus, #1 On the Water ja We're Driven to Win ovat Brunswick Corporationin rekisteröityjä tavaramerkkejä. Pro XS on Brunswick Corporationin tavaramerkki. Mercury Product Protection on Brunswick Corporationin rekisteröity palvelumerkki. fin iii

4 fin iv

5 TAKUUTIEDOT Takuurekisteröinti... 1 Takuun siirto... 1 Mercuryn tuotesuojaohjelman siirto (pidennetty huoltotakuu) (USA ja Kanada) vuoden rajoitettu takuu korroosiota vastaan... 2 Takuun kattavuus ja rajoitusehdot... 3 Yhdysvaltain EPA päästöjä koskeva rajoitettu takuu... 4 Päästöjenhallintajärjestelmän komponentit... 4 Takuukäytäntö Australia ja Uusi Seelanti... 5 Yleiset takuutaulukot perämoottorit ja Jet vetolaitteet... 8 Yleistietoja Veneilijän velvollisuudet Ennen Mercury Jet Drive moottorin käyttöä Veneen sopiva moottoriteho Pikaveneen ja suuritehoisen veneen ajo Veneen hinaaminen vedessä Mercury Jet Drive moottorin kaukosäädin Narullinen hätäkatkaisin Vedessä olevien ihmisten suojaaminen Pakokaasupäästöt Peräaaltojen ja vanavesien yli hyppiminen Veneen pysäyttäminen hätätilanteessa Mercury Jet Drive moottorin lisävarusteiden valitseminen Ehdotuksia turvalliseen veneilyyn Sarjanumeroiden kirjaaminen Tekniset tiedot Komponenttien yksilöinti Polttoaine ja öljy Polttoainevaatimukset Polttoaineen lisäaineet Polttoaineen virtausrajoitusten välttäminen Vähäisen läpäisyn polttoaineletkuvaatimus Öljysuositus Polttoainesuositukset Erillisen öljysäiliön täyttö Moottoriin asennetun öljysäiliön täyttäminen Ominaisuudet ja hallintalaitteet Pilssiveden lappo Varoitusjärjestelmä fin v

6 Käyttö Ennen moottorin käynnistystä Tarkistuslista aloittaminen alusta Erityiset käyttöohjeet Moottorin totutusajomenettely Moottorin käynnistys Vaihteen vaihto Moottorin pysäytys Huolto Mercury Jet Drive moottorien hoito Moottorin varaosat EPA päästömääräykset Tarkastus ja huoltoaikataulu Tukkeutuneen vedenottoaukon puhdistus Polttoainejärjestelmä Sulakkeet Korroosionsuoja anodit Akun tarkastus Sytytystulppien tarkastus ja vaihto Vauhtipyörän kannen irrotus ja asennus Laturin hihnan tarkastus Kompressorin imuilmansuodatin Hihnankiristimen hihnapyörän voitelu Jäähdytysjärjestelmän huuhtelu Vetolaitteen kotelon voiteluaine Staattoriasennelman voiteluaine Pilssiveden lapon tarkastus Veteen uponnut moottori Säilytys Säilytyksen valmistelu Moottorin sisäosien suojelu Vianetsintä Käynnistysmoottori ei pyöritä moottoria Moottori ei käynnisty Moottori käy epätasaisesti Suorituskyvyn menetys normaalilla kierroslukualueella Suorituskyvyn menetys täyskaasulla Akku ei pysy varautuneena vi fin

7 Omistajan huoltoapu Paikallinen korjaushuolto Huolto poissa kotoa Varastettu moottori Tarvittavat toimet uppoamisen jälkeen Huoltovaraosat Osia ja lisävarusteita koskevat kyselyt Ongelmien ratkaisu Mercury Marinen asiakaspalvelun yhteystiedot Oppaiden tilaus Huoltoloki. Huoltoloki fin vii

8 fin viii

9 TAKUUTIEDOT Takuurekisteröinti YHDYSVALLAT JA KANADA Takuusuojan saamiseksi tuote täytyy rekisteröidä Mercury Marinella. Myyntiajankohtana myyntiliikkeen tulee täyttää takuurekisteröinti ja lähettää se välittömästi Mercury Marinelle MercNETin, sähköpostin tai postin välityksellä. Vastaanotettuaan takuurekisteröinnin Mercury Marine kirjaa sen. Myyntiliikkeen tulee antaa sinulle kopio takuurekisteröinnistä. HUOMAUTUS: Mercury Marinen ja Yhdysvalloissa myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoja siltä varalta, että omistajille on lähetettävä ilmoitus tuotteen takaisinkutsusta liittovaltion turvallisuuslakien perusteella. Voit tehdä osoitteenmuutoksen milloin tahansa, myös takuuvaateen yhteydessä, soittamalla Mercury Marinen takuurekisteröintiosastolle tai lähettämällä kirjeen tai faksin, jossa on nimesi, vanha osoitteesi ja uusi osoitteesi sekä moottorin sarjanumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Mercury Marine Attn: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Faksi YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Jos tuote on ostettu Yhdysvaltojen ja Kanadan ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. Takuun siirto YHDYSVALLAT JA KANADA Rajoitettu takuu voidaan siirtää seuraavalle ostajalle, mutta ainoastaan sen käyttämättä jääneeltä osalta. Tämä ei koske tuotteita, joita on käytetty kaupallisiin sovelluksiin. Voit siirtää takuun seuraavalle omistajalle lähettämällä tai faksaamalla kopion ostokuitista tai -sopimuksesta, uuden omistajan nimen ja osoitteen sekä moottorin sarjanumeron Mercury Marinen takuurekisteröintiosastolle. Postitusosoite Yhdysvalloissa ja Kanadassa: Mercury Marine Attn: Warranty Registration Department W 6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Faksi Takuun siirtoa käsitellessään Mercury Marine kirjaa ylös uuden omistajan tiedot. Tästä palvelusta ei veloiteta. YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Jos tuote on ostettu Yhdysvaltojen ja Kanadan ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. fin 1

10 TAKUUTIEDOT Mercuryn tuotesuojaohjelman siirto (pidennetty huoltotakuu) (USA ja Kanada) Tuotesuojaohjelman jäljellä oleva takuuaika voidaan siirtää moottorin seuraavalle ostajalle kolmenkymmenen (30) vuorokauden kuluessa myyntipäivästä. Sopimukset, joita ei siirretä kolmenkymmenen (30) vuorokauden kuluessa seuraavasta ostosta, eivät ole enää voimassa, eikä tuote ole sopimuksen ehtojen mukaisesti enää takuun alainen. Halutessasi siirtää ohjelman seuraavalle omistajalle ota yhteyttä Mercuryn tuotesuojaosastoon tai valtuutettuun jälleenmyyjään ja pyydä siirtopyyntölomake. Lähetä Mercuryn tuotesuojaosastolle kuitti ostosta, täytetty siirtopyyntölomake sekä Mercury Marinelle osoitettu 50,00 USD:n shekki (kutakin moottoria kohti) siirtomaksuksi. Ohjelman takuuta ei voida siirtää tuotteelta toiselle eikä hyväksymättömille sovelluksille. Sertifioituja aiemmin omistettuja moottoriohjelmia ei voi siirtää. Voit pyytää apua tuotesuojaosastolta, Mercury Product Protection Department, numerosta klo CST (keskilännen aikaa), ma pe tai lähettämällä sähköpostia osoitteeseen 3 vuoden rajoitettu takuu korroosiota vastaan TAKUUN LAAJUUS: Mercury Marine takaa, ettei yksikään uusi Mercury-, Mariner-, Mercury Racing-, Sport Jet- tai M 2 -Jet-vetolaite, Mercury Marine -perämoottorin seurantalaite, Mercury MerCruiser -sisämoottori tai - sisäperämoottori (tuote) lakkaa toimimasta korroosion välittömänä seurauksena seuraavassa mainitun ajanjakson aikana. TAKUUN KESTOAIKA: Tämä rajoitettu korroosiotakuu kestää kolme (3) vuotta joko siitä päivämäärästä, jolloin tuote ensimmäiseksi myytiin, tai siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön sen mukaan, kumpi sattuu ensin. Takuuaikana suoritettu osien korjaus, vaihto tai huoltotehtävä ei pidennä takuuaikaa sen alkuperäistä päättymispäivää edemmäksi. Jäljellä oleva takuusuoja voidaan siirtää seuraavalle (ei-kaupallisen käytön) ostajalle rekisteröimällä tuote asianmukaisesti uudelleen. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Takuun voivat saada ainoastaan vähittäismyyntiasiakkaat, jotka ostavat tuotteensa myyntimaassa Mercury Marinen valtuuttamana tuotteen jälleenmyyjänä toimivalta myyntiliikkeeltä ja silloinkin vasta sen jälkeen, kun Mercury Marinen määrittelemä luovutusta edeltävä tarkastusmenettely on suoritettu ja dokumentoitu. Takuusuoja on saatavissa rekisteröimällä tuote asianmukaisesti valtuutetussa jälleenmyyntipisteessä. Käyttö- ja huolto-ohjekirjassa määritettyjen korroosionestolaitteiden on oltava käytössä veneessä ja käyttö- ja huolto-ohjekirjassa esitetty rutiinihuolto täytyy suorittaa määrättynä aikana (mukaan lukien rajoituksetta suoja-anodit, määritettyjen voiteluaineiden käyttö sekä kolhujen ja naarmujen korjaus), jotta takuu olisi voimassa. Mercury Marine pidättää oikeuden tehdä takuusuojan riippuvaksi asianmukaisen huollon todisteista. MITÄ MERCURY TEKEE: Mercuryn yksinomainen ja ainoa velvoite tämän takuun puitteissa on rajoitettu harkintamme mukaan syöpyneen osan korjaamiseen, kyseisen osan tai osien vaihtamiseen uusiin tai Mercury Marinen sertifioimiin peruskorjattuihin osiin tai Mercury-tuotteen ostohinnan palauttamiseen. Mercury varaa oikeuden tehdä aika ajoin parannuksia tai muutoksia tuotteisiin olematta velvollinen tekemään muutoksia aikaisemmin valmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asiakkaan on järjestettävä Mercurylle kohtuullinen mahdollisuus tuotteen korjaamiseen sekä kohtuullinen pääsy tuotteen luo takuuhuollon suorittamiseksi. Takuuvaateet tulee esittää tuomalla tuote tarkastettavaksi Mercuryn jälleenmyyntipisteeseen, joka on valtuutettu tuotteen huoltamiseen. Mikäli ostaja ei voi toimittaa tuotetta tällaiselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjallinen ilmoitus. Me huolehdimme sitten tuotteen tarkastuksesta ja takuun kattaman korjaustyön suorittamisesta. Tässä tapauksessa ostaja maksaa kaikki asiaan liittyvät kuljetuskustannukset ja/tai matkakulut. Mikäli takuu ei kata suoritettua huoltoa, ostaja maksaa kaikki sellaiseen liittyvät työ- ja materiaalikustannukset sekä kaikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostajan ei pidä lähettää tuotetta tai tuotteen osia suoraan Mercurylle. Takuun saamiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksesta takuuhuollon pyytämisen yhteydessä. 2 fin

11 MITÄ TAKUU EI KATA: Tämä rajoitettu takuu ei kata sähköjärjestelmän korroosiota, vaurioiden aiheuttamaa korroosiota, pelkästään kosmeettiseen vaurioon johtavaa korroosiota, väärinkäyttöä tai epäasianmukaista huoltoa, lisävarusteiden, mittareiden tai ohjausjärjestelmien korroosiota, tehtaalla asennetun jet-vetolaitteen korroosiota, vesikasvillisuudesta johtuvaa korroosiota, alle yhden vuoden rajoitetulla tuotetakuulla myytyä tuotetta, varaosia (asiakkaan hankkimia osia), kaupallisessa sovelluksessa käytettyjä tuotteita. Kaupalliseksi käytöksi määritellään mikä tahansa työhön tai työsuhteeseen liittyvä tuotteen käyttö tai mikä tahansa käyttö, joka tuottaa tuloa jonakin aikana takuuajan kuluessa, vaikka tuotetta käytettäisiin vain ajoittain sellaisiin tarkoituksiin. Tämä korroosiotakuu ei kata hajasähkövirtojen aiheuttamaa korroosiovauriota (rannalla olevat sähköliitännät, lähellä olevat veneet, vedenalainen metalli), vaan siltä on suojauduttava käyttämällä korroosionsuojajärjestelmää, esim. Mercury Precision Parts- tai Quicksilver MerCathode -järjestelmää ja/tai galvaanisia eristimiä. Korroosiovaurio, joka aiheutuu virheellisestä kuparipohjaisen kasvillisuudenestomaalin käytöstä, ei myöskään ole tämän rajoitetun takuun kattama. Jos kasvillisuudenestosuojaus on tarpeen, suosittelemme tributyylitina-adipaatti (TBTA) -pohjaisia kasvillisuudenestomaaleja perämoottoreille ja MerCruiser-veneilysovelluksille. Alueilla, joilla TBTA-pohjaiset maalit ovat lakisääteisesti kiellettyjä, voidaan käyttää kuparipohjaisia maaleja runkoon ja peräpeiliin. Älä sivele maalia suoraan perämoottoriin tai MerCruiser-tuotteeseen. Lisäksi on huolellisesti vältettävä sähköä johtavaa yhteyttä takuunalaisen tuotteen ja maalin välillä. MerCruiser-tuotteessa on jätettävä vähintään 38 mm (1.5 in.) maalaamaton osa peräpeiliasennelman ympärille. Katso lisätietoja käyttö- ja huolto-ohjekirjasta. Lisätietoja tämän takuun kattamista tapahtumista ja olosuhteista sekä niistä, joita takuu ei kata, on käyttö- ja huolto-ohjekirjan takuusuojaa käsittelevässä osassa, joka tässä mainittuna muodostaa osan tästä takuusta. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Takuun kattavuus ja rajoitusehdot Tämän osan tarkoituksena on korjata joitakin yleisimpiä takuuseen liittyviä väärinkäsityksiä. Seuraavassa on selitetty joitakin huoltotyyppejä, joita takuu ei kata. Seuraavassa esitetyt ehdot muodostavat tässä mainittuina osan seuraavista takuusopimuksista: kolmen vuoden rajoitettu takuu korroosion aiheuttamia vaurioita vastaan, kansainvälinen rajoitettu perämoottoritakuu sekä perämoottorin rajoitettu takuu Yhdysvalloissa ja Kanadassa. Huomioi, että takuu kattaa takuuajan kuluessa tarvittavat materiaali- ja valmistusvioista aiheutuvat korjaukset. Asennusvirheet, onnettomuudet, tavallinen kuluminen ja monet muut tuotteeseen vaikuttavat asiat eivät kuulu takuun piiriin. Takuu rajoittuu materiaali- ja valmistusvikoihin mutta vain silloin, kun kuluttajalle myynti tapahtuu maassa, jonne tuontiin meiltä on saatu valtuudet. Jos sinulla on kysyttävää takuusuojasta, ota yhteys valtuutettuun jälleenmyyjään. Hän vastaa mielellään kaikkiin kysymyksiisi. YLEISET TAKUUN RAJOITUKSET TAKUUTIEDOT 1. Normaalihuoltojen yhteydessä tehtävät pienet säädöt ja viritykset, joihin kuuluvat voitelun tarkistus ja sytytystulppien tai sytytyskomponenttien tarkistus, puhdistus ja säätö, kaasuttimen asetukset, suodattimet, hihnat sekä hallintalaitteet. 2. Tehtaalla asennetut jet-vetolaitteet takuuseen kuulumattomia osia ovat: iskun tai kulumisen aiheuttama jet-vetolaitteen siipipyörän ja jet-vetolaitteen sisuksen vaurio sekä vääränlaisesta huollosta aiheutuva vetoakselin laakereiden vesivaurio. 3. Laiminlyönnin, huollon puutteen, onnettomuuden, epänormaalin käytön tai väärän asennuksen tai huollon aiheuttamat vauriot. fin 3

12 TAKUUTIEDOT 4. Vesiltä nosto ja vesille lasku, hinausmaksut; veneen rakenteesta aiheutuva väliseinien tai materiaalien irrotus ja/tai vaihto tuotteeseen käsiksi pääsemiseksi; kaikki asiaan liittyvät kuljetusmaksut ja/tai matkustusaika jne. Takuuhuoltoa varten on annettava kohtuullinen mahdollisuus päästä käsiksi tuotteeseen. Asiakkaan on toimitettava tuote valtuutetulle jälleenmyyjälle. 5. Asiakkaan pyytämät lisähuoltotyöt, jotka ylittävät takuuvelvollisuuden täyttämiselle välttämättömät työt. 6. Muun kuin valtuutetun jälleenmyyjän suorittamat työt kuuluvat takuun piiriin vain seuraavissa olosuhteissa: kun ne suoritetaan hätätilanteessa (sillä ehdolla, ettei alueella ole valtuutettua myyjää, joka voi suorittaa tarvittavan työn tai joka pystyy nostamaan veneen vesiltä tms. sekä tehdas on antanut tämän liikkeen suorittamille töille etukäteen hyväksynnän). 7. Kaikki satunnais- ja/tai seurannaisvahingot (kaikenlaiset varasto-, puhelin- tai vuokrakulut, vaiva tai ajan tai tulon menetys) ovat omistajan vastuulla. 8. Muiden kuin Mercury Precision tai Quicksilver -osien käyttö takuukorjauksissa. 9. Öljyt, voiteluaineet tai nesteet, jotka on vaihdettu normaalihuollon puitteissa, ovat asiakkaan vastuulla, ellei näiden hukka tai likaantuminen ole aiheutunut tuoteviasta, jota voidaan harkita takuukorvaukseen. 10. Osallistuminen tai valmistuminen kisoihin tai muuhun kilpailutoimintaan tai käyttö kilpailutyyppisen alayksikön kanssa. 11. Moottorimelu ei välttämättä ole merkki vakavasta moottoriviasta. Jos vianmäärittely viittaa vakavaan sisäiseen moottorivikaan, joka voi aiheuttaa rikkoutumisen, melua synnyttävä vika pitää korjata takuun puitteissa. 12. Vedenalaisiin esineisiin osumisen aiheuttamia tuotevaurioita pidetään veneilyvaarana. 13. Veden pääsy moottoriin polttoaineen syötön, imusarjan tai pakojärjestelmän kautta tai veteen upottamalla. 14. Osarikot, jotka aiheutuvat jäähdytysveden puutteesta, mikä puolestaan johtuu moottorin käynnistämisestä kuivana, vieraiden esineiden tukkimista vedenottoaukoista tai liian korkealle asennetusta moottorista. 15. Tuotteelle sopimattomien poltto- ja voiteluaineiden käyttö. Katso lisätietoja tämän ohjekirjan osassa Huolto olevista ohjeista. 16. Rajoitettu takuumme ei koske sellaisten osien ja lisävarusteiden, joita me emme ole valmistaneet tai myyneet, asentamisen tai käytön tuotteillemme aiheuttamia vaurioita. Sellaisten osien tai lisävarusteiden käytöstä riippumattomat viat kuuluvat takuun piiriin, jos ne muuten täyttävät kyseisen tuotteen rajoitetun takuun ehdot. Yhdysvaltain EPA-päästöjä koskeva rajoitettu takuu Asetuksen 40 CFR kappaleen 1045, alakappaleen B luomien velvoitteiden mukaisesti Mercury Marine antaa vähittäisasiakkaalle kolmen vuoden tai 480 käyttötunnin (kumpi tulee ensin) päästötakuun siitä, että moottori on suunniteltu, rakennettu ja varustettu niin, että se noudattaa myyntiajankohtana ilmansuojeluasetuksen (Clean Air Act) pykälän 213 nojalla voimassa olevia sääntöjä eikä moottorissa ole materiaali- tai valmistusvikoja, jotka estäisivät moottoria täyttämästä voimassa olevia määräyksiä. Päästöjenhallintajärjestelmän komponentit Päästötakuu koskee kaikkia osia, joissa esiintyvä vika lisäisi moottorin säädettävien osien päästöjä, mukaan lukien seuraavat: 1. Polttoaineen annostelujärjestelmä a. Kaasutin ja sisäiset osat (tai polttoaineen paineensäädin tai polttoaineen ruiskutusjärjestelmä) b. Ilma/polttoainesuhteen takaisinkytkentä- ja hallintajärjestelmä c. Kylmäkäynnistyksen rikastusjärjestelmä d. Imuventtiilit 2. Imuilmajärjestelmä a. Hallittu kuumailmainen imujärjestelmä b. Imusarja 4 fin

13 c. Ilmansuodatin d. Turboahdinjärjestelmät e. Kuumailman nousuputken venttiiliasennelma 3. Sytytysjärjestelmä a. Sytytystulpat b. Magneetto- tai elektroninen sytytysjärjestelmä c. Kipinänohjausjärjestelmä d. Sytytyskäämi tai ohjausyksikkö e. Sytytysjohdot 4. Voitelujärjestelmä a. Öljypumppu ja sisäiset osat b. Öljynruiskuttimet c. Öljymittari 5. Positiivinen kampikammion tuuletusjärjestelmä (PCV) a. PCV-venttiili b. Öljyn täyttöaukon tulppa 6. Pakokaasujärjestelmä a. Pakosarja b. Pakoputken mutka c. Pakoputken välimutka d. Alempi pakoputki e. Peräputki 7. Katalysaattori- tai lämpöreaktorijärjestelmä a. Katalysaattori b. Lämpöreaktori c. Pakosarja d. Pakoventtiilit 8. Edeltävissä järjestelmissä käytettävät sekalaiset osat a. Letkut, kiristimet, liittimet, putket, tiivisteet tai tiivistyslaitteet sekä kiinnitysosat b. Hihnapyörät, hihnat ja välipyörät c. Tyhjiö-, lämpö-, suunta- ja aikaherkät venttiilit ja katkaisimet. d. Elektroniset säätimet HUOMAUTUS: Päästötakuu ei koske osia, joissa esiintyvä vika ei lisäisi moottorin säädettävien osien päästöjä. Takuukäytäntö Australia ja Uusi-Seelanti MERCURY/MARINER-PERÄMOOTTORIN RAJOITETTU TAKUU AUSTRALIAA JA UUTTA-SEELANTIA KOSKEVA KÄYTÄNTÖ Tämän rajoitetun takuun myöntäjä on Marine Power International Pty Ltd ACN osoitteesta Bessemer Drive, Dandenong South, Victoria 3175, Australia (puhelin (61) (3) ), sähköposti: Mitä takuu kattaa TAKUUTIEDOT Mercury Marine takaa, että sen uusissa tuotteissa ei ole materiaali- ja valmistusvirheitä seuraavassa ilmoitettuna aikana. Takuun kuluttajalle myöntämät edut annetaan muiden kuluttajalain myöntämien oikeuksien ja korvauskeinojen lisäksi suhteessa tuotteisiin tai palveluihin, joita takuu koskee. fin 5

14 Australian kuluttajalain mukaiset takuut Tuotteemme sisältävät takuita, joita ei voida sulkea pois Australian kuluttajalain puitteissa. Sinulla on oikeus saada korvaava tuote tai hyvitys merkittävästä viasta sekä korvaus muista kohtuullisesti ennakoitavista menetyksistä tai vahingoista. Sinulla on myös oikeus saada tuotteet korjatuiksi tai vaihdetuiksi, mikäli tuotteet eivät ole hyväksyttävän laatuisia tai vika ei täytä merkittävän vian määritystä. Takuuaika huvivenekäyttöön Tämä rajoitettu takuu kestää kolme (3) vuotta joko siitä päivämäärästä, jolloin tuote on ensimmäiseksi myyty virkistyskäyttäjälle, tai siitä päivämäärästä, jolloin se on ensiksi otettu käyttöön, sen mukaan, kumpi tapahtuu ensin. Jäljellä oleva takuusuoja voidaan siirtää seuraavalle huvikäyttöön ostavalle asiakkaalle rekisteröimällä tuote asianmukaisesti uudelleen. Takuuaika kaupalliseen käyttöön Näiden tuotteiden kaupalliset käyttäjät saavat tämän rajoitetun takuun mukaisen takuusuojan yhdeksi (1) vuodeksi ensimmäisestä myyntipäivästä tai yhdeksi (1) vuodeksi ensimmäisestä käyttöönottopäivästä sen mukaan, kumpi tapahtuu ensin. Kaupalliseksi käytöksi määritellään mikä tahansa työhön tai työsuhteeseen liittyvä tuotteen käyttö tai mikä tahansa käyttö, joka tuottaa tuloa jonakin aikana takuuajan kuluessa, vaikka tuotetta käytettäisiin vain ajoittain sellaisiin tarkoituksiin. Jäljellä olevaa takuuaikaa ei voi siirtää kaupallisessa käytössä asiakkaalta toiselle. Ehdot, jotka on täytettävä takuusuojan saamiseksi Tämän rajoitetun takuun mukaisen takuusuojan voivat saada ainoastaan vähittäismyyntiasiakkaat, jotka ostavat tuotteensa myyntimaassa Mercury Marinen valtuuttamana tuotteen jälleenmyyjänä toimivalta myyntiliikkeeltä ja silloinkin vasta sen jälkeen, kun Mercury Marinen määrittelemä luovutusta edeltävä tarkastusmenettely on suoritettu ja dokumentoitu. Takuusuoja on saatavissa rekisteröimällä tuote asianmukaisesti valtuutetussa jälleenmyyntipisteessä. Epätarkat huvivenekäyttöä koskevat takuurekisteröintitiedot tai myöhemmin tapahtuva muutos huvivenekäytöstä kaupalliseen käyttöön (ellei sitä rekisteröidä asianmukaisesti) voivat mitätöidä takuun Mercuryn Marinen yksinomaisen harkinnan perusteella. Käyttö- ja huolto-oppaissa kuvattu rutiinihuolto pitää suorittaa ajallaan takuuoikeuden ylläpitämiseksi. Mercury Marine pidättää oikeuden tehdä takuusuojan riippuvaksi asianmukaisen huollon todisteista. Mitä Mercury tekee TAKUUTIEDOT Mercury Marinen yksinomainen ja ainoa velvoite tämän rajoitetun takuun puitteissa on rajoitettu harkintamme mukaan viallisen osan korjaamiseen, kyseisen osan tai osien vaihtamiseen uusiin tai Mercury Marinen hyväksymiin peruskorjattuihin osiin tai Mercury Marine -tuotteen ostohinnan palauttamiseen. Mercury Marine varaa oikeuden aika ajoin parantaa tai tehdä muutoksia tuotteisiin olematta velvollinen tekemään muutoksia aikaisemmin valmistettuihin tuotteisiin. Tämän rajoitetun takuun antaman takuusuojan saaminen Asiakkaan pitää antaa Mercury Marinelle kohtuullinen tilaisuus korjauksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy takuuhuollon suorittamiseksi. Takuuvaateet tulee esittää tuomalla tuote tarkastettavaksi Mercury Marine -myyntiliikkeeseen, joka on valtuutettu huoltamaan tuotteen. Luettelo jälleenmyyjistä yhteystietoineen on saatavana osoitteesta Mikäli ostaja ei voi tuoda tuotetta tällaiselle myyjälle, Mercury Marinelle pitää tehdä siitä kirjallinen ilmoitus yllä mainittuun osoitteeseen. Mercury Marine järjestää sitten tarkastuksen ja mahdollisen takuunalaisen korjauksen. Tämä rajoitettu takuu ei korvaa ostajalle asiaan liittyviä kuljetuskuluja tai matka-aikaa. Jos suoritettu huolto ei ole tämän rajoitetun takuun kattama, ostaja maksaa kaikki asiaan liittyvät työ- ja materiaalikulut sekä kaikki muut kyseiseen huoltoon liittyvät kulut, mikäli kuluttaja ei ole velvollinen maksamaan silloin, kun huolto suoritetaan hyväksyttävän laatutakuun virheen korjaamiseksi ja kyseinen takuu on Mercury Marinea sitova Australian kuluttajalain mukaan. Ellei Mercury Marine niin pyydä tekemään, ostajan ei pidä lähettää tuotetta tai tuotteen osia suoraan Mercury Marinelle. Tämän rajoitetun takuun mukaisen takuusuojan saamiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksesta takuuhuollon pyytämisen yhteydessä. 6 fin

15 Mitä takuu ei kata TAKUUTIEDOT Tämä rajoitettu takuu ei kata rutiinihuoltokohteita, määräaikaishuoltoja, säätöjä, normaalia kulumista, väärinkäytön aiheuttamia vaurioita, epänormaalia käyttöä, potkurin tai välityssuhteen käyttöä, joka ei salli moottorin käyntiä sen suositeltavalla täyskaasun kierroslukualueella, tuotteen käyttöä tavalla, joka ei vastaa toiminta-/käyttöjakso-osan suosituksia, laiminlyöntiä, onnettomuuksia, uppoamista, väärää asennusta (asianmukaiset asennusmääritykset ja -menetelmät on selostettu tuotteen asennusohjeissa), asiatonta huoltoa, sellaisen varusteen tai osan käyttöä, jota emme ole valmistaneet tai myyneet, suihkupumpun siipipyöriä ja sisäkkeitä, käyttämistä polttoaineiden, öljyjen tai voiteluaineiden kanssa, jotka eivät sovellu käytettäviksi tuotteen kanssa, osien muuttamista tai poistamista, veden pääsyä moottoriin polttoaineen syötön, imusarjan tai pakoputkiston kautta, tai vaurioita, jotka johtuvat jäähdytysjärjestelmän tukoksesta johtuvasta riittämättömästä jäähdytysvedestä, moottorin käyttämisestä poissa vedestä, moottorin asennuksesta liian korkealle peräpeiliin tai veneen ajamisesta moottorin ollessa liian kauaksi trimmattuna. Tuotteen käyttö kisoihin tai muuhun kilpailutoimintaan tai käyttö kilpailutyyppisen alayksikön kanssa missään vaiheessa, jopa edellisen omistajan toimesta, mitätöi takuun. Vesiltä nostamiseen, vesille laskuun, hinaukseen, säilytykseen, puhelimen käyttöön, vuokriin, aiheutuneeseen vaivaan, laiturimaksuihin, vakuutuksen hankintaan, lainan maksuihin, ajan hukkaan, ansioiden menetykseen tai mihin tahansa muun tyyppisiin satunnais- tai seurannaistappioihin liittyvät kustannukset eivät ole tämän rajoitetun takuun kattamia. Lisäksi veneeseen käsiksi pääsemistä varten tehtävään työhön liittyvät kulut, esimerkiksi veneeseen suunniteltujen rakenteiden tai materiaalin poisto tai vaihto, eivät ole tämän takuun kattamia. Mercury Marine ei ole antanut kellekään yksilölle tai yhteisölle, mukaan lukien Mercury Marinen valtuutetut jälleenmyyjät, valtuuksia tehdä muita vakuutuksia, väitteitä tai takuita tuotteesta kuin niitä, jotka sisältyvät tähän rajoitettuun takuuseen, ja jos sellaisia on tehty, ne eivät ole kannekelpoisia Mercury Marinea vastaan. Lisätietoja tämän takuun kattamista tapahtumista ja olosuhteista sekä niistä, joita takuu ei kata, on Takuun kattavuus ja rajoitusehdot, joka on sisällytetty tähän takuuseen viitteenä. Tämän rajoitetun takuun vaatimisesta koituvat kulut Tämä rajoitettu takuu ei kata mitään kuluja, jotka takuun vaatiminen saattaa aiheuttaa asiakkaalle. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: LUKUUNOTTAMATTA SOVELLETTAVIA TAKUITA JA MUITA OIKEUKSIA JA KORVAUSKEINOJA, JOTKA KULUTTAJALLA VOI OLLA AUSTRALIAN KULUTTAJALAIN TAI MUUN LAIN MUKAAN KYSEISIÄ TUOTTEITA KOSKIEN, KONKLUDENTTISET TAKUUT MYYNTIKELPOISUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN ON ERITYISESTI KIELLETTY. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ RAJOITETTU TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. TAKUUN SIIRTO AUSTRALIAA JA UUTTA-SEELANTIA KOSKEVA KÄYTÄNTÖ Rajoitettu takuu voidaan siirtää seuraavalle ostajalle, mutta ainoastaan sen käyttämättä jääneeltä osalta. Tämä ei koske tuotteita, joita on käytetty kaupallisiin sovelluksiin. Takuu on mahdollista siirtää seuraavalle omistajalle lähettämällä tai faksaamalla kopion ostokuitista tai - sopimuksesta, uuden omistajan nimen ja osoitteen sekä rungon tunnistenumeron (HIN) Mercury Marinen takuurekisteröintiosastolle. Postitusosoite Australiassa ja Uudessa-Seelannissa: fin 7

16 TAKUUTIEDOT Mercury Marine Attn: Warranty Registration Department Brunswick Asia Pacific Group Private Bag 1420 Dandenong South, Victoria 3164 Australia Takuun siirtoa käsitellessään Mercury Marine lähettää rekisteröintivahvistuksen postitse tuotteen uudelle omistajalle. Tästä palvelusta ei veloiteta. Osoitteenmuutos on mahdollista tehdä milloin tahansa, myös takuuvaateen yhteydessä, soittamalla Mercury Marinen takuurekisteröintiosastolle tai lähettämällä kirjeen tai faksin, jossa on nimesi, vanha osoitteesi ja uusi osoitteesi sekä rungon tunnistenumero (HIN). Yleiset takuutaulukot perämoottorit ja Jet-vetolaitteet TAKUUTAULUKOT YHDYSVALLOISSA PERÄMOOTTORIT JA JET- VETOLAITTEET Tuote Nelitahtimoottorit (2,5-300 hv mukaan lukien Verado, Pro -nelitahtimoottorit ja Jet-perävetolaitteet) OptiMax ( hv mukaan lukien Pro XS ja Jetperävetolaitteet) Normaali rajoitettu takuu 3 vuotta 3 vuotta 3 vuotta 3 vuotta OptiMax Jet -perävetolaitteet (200 ja 250 hv) 1 vuosi 3 vuotta Normaali rajoitettu korroosiotakuu Racing-tuote (vain virkistyskäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu OptiMax (250 XS) 2 vuotta 3 vuotta OptiMax (225 Sport XS) 2 vuotta 3 vuotta OptiMax (300 XS) 2 vuotta 3 vuotta Verado (350 SCi) 2 vuotta 3 vuotta Muissa maissa Jos tuote on ostettu Yhdysvaltojen ulkopuolella, ota yhteys maahantuojaan tai lähimpään valtuutettuun Marine Power Service Centeriin. TAKUUTAULUKOT KANADASSA PERÄMOOTTORIT JA JET- VETOLAITTEET Tuote Normaali rajoitettu takuu Kaksitahtiset kaasutinmoottorit (50-90 hv) 1 vuosi 3 vuotta Kaksitahtiset EFI-moottorit (150 hv) 2 vuotta 3 vuotta Kaksitahtiset kaasutinmoottorit (V6) 2 vuotta 3 vuotta Normaali rajoitettu korroosiotakuu 8 fin

17 TAKUUTIEDOT Tuote Nelitahtimoottorit (2,5-300 hv mukaan lukien Verado, Pro -nelitahtimoottorit ja Jet-perävetolaitteet) OptiMax ( hv mukaan lukien Pro XS ja Jetperävetolaitteet) Normaali rajoitettu takuu 3 vuotta 3 vuotta 3 vuotta 3 vuotta OptiMax Jet -perävetolaitteet (200 ja 250 hv) 1 vuosi 3 vuotta Normaali rajoitettu korroosiotakuu Racing-tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu OptiMax (250 XS) 2 vuotta 3 vuotta OptiMax (225 Sport XS) 2 vuotta 3 vuotta OptiMax (300 XS) 2 vuotta 3 vuotta Verado (350 SCi) 2 vuotta 3 vuotta Kanadan ulkopuolella Jos tuote on ostettu Kanadan ulkopuolella, ota yhteys maahantuojaan tai lähimpään valtuutettuun Marine Power Service Centeriin tai jälleenmyyjään. TAKUUTAULUKOT AUSTRALIASSA JA UUDESSA-SEELANNISSA PERÄMOOTTORIT JA JET-VETOLAITTEET Tuotteet Normaali rajoitettu takuu Kaikki perämoottorit 3 vuotta 3 vuotta Normaali rajoitettu korroosiotakuu Kevyt kaupallinen Ota yhteys lähimpään Marine Power Service Centeriin Australian ja Uuden-Seelannin ulkopuolella Jos tuote on ostettu Australian ja Uuden-Seelannin ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. TAKUUTAULUKOT ETELÄISEN TYYNENMEREN ALUEELLA PERÄMOOTTORIT JA JET-VETOLAITTEET Tuotteet Normaali rajoitettu takuu Kaikki perämoottorit 2 vuotta 3 vuotta Normaali rajoitettu korroosiotakuu Kevyt kaupallinen Ota yhteys lähimpään Marine Power Service Centeriin Eteläisen Tyynenmeren alueen ulkopuolella Jos tuote on ostettu Eteläisen Tyynenmeren alueen ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. fin 9

18 TAKUUTIEDOT TAKUUTAULUKOT AASIASSA PERÄMOOTTORIT JA JET-VETOLAITTEET Tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Kaksitahtimoottorit 1 vuosi 3 vuotta Nelitahtimoottorit 1 vuosi 3 vuotta OptiMax 1 vuosi 3 vuotta Verado 1 vuosi 3 vuotta Ota yhteys lähimpään Marine Power Service Centeriin Racing-tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Verado 350 SCi 1 vuosi 3 vuotta Ei mitään Aasian ulkopuolella Jos tuote on ostettu Aasian alueen ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. TAKUUTAULUKOT EUROOPASSA JA ITSENÄISTEN VALTIOIDEN YHTEISÖSSÄ PERÄMOOTTORIT JA JET-VETOLAITTEET Tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Kaksitahtimoottorit 2 vuotta 3 vuotta Nelitahtimoottorit 2 vuotta 3 vuotta OptiMax (mukaan lukien Pro XS) Verado (mukaan lukien Pro) 3 vuotta 3 vuotta 3 vuotta 3 vuotta Ota yhteys lähimpään Marine Power Service Centeriin Racing-tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Verado 350 SCi 2 vuotta 3 vuotta Ota yhteys lähimpään Marine Power Service Centeriin Euroopan ja Itsenäisten valtioiden yhteisön ulkopuolella Jos tuote on ostettu Euroopan ja Itsenäisten valtioiden yhteisön ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. 10 fin

19 TAKUUTIEDOT TAKUUTAULUKOT LÄHI-IDÄSSÄ JA AFRIKASSA (ETELÄ-AFRIKKAA LUKUUN OTTAMATTA) PERÄMOOTTORIT JA JET-VETOLAITTEET Tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Kaksitahtimoottorit 1 vuosi 3 vuotta Nelitahtimoottorit 2 vuotta 3 vuotta OptiMax (mukaan lukien Pro XS) Verado (mukaan lukien Pro) 3 vuotta 3 vuotta 3 vuotta 3 vuotta Ota yhteys lähimpään Marine Power Service Centeriin Racing-tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Verado 350 SCi 2 vuotta 3 vuotta Lähi-idän ja Afrikan ulkopuolella Jos tuote on ostettu Lähi-idän ja Afrikan alueen ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. TAKUUTAULUKOT ETELÄ-AFRIKASSA PERÄMOOTTORIT JA JET- VETOLAITTEET Tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Kaksitahtimoottorit 2 vuosi 3 vuotta Nelitahtimoottorit 2 vuotta 3 vuotta OptiMax (mukaan lukien Pro XS) Verado (mukaan lukien Pro) 3 vuotta 3 vuotta 3 vuotta 3 vuotta Ota yhteys lähimpään Marine Power Service Centeriin Racing-tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Verado 350 SCi 2 vuotta 3 vuotta Etelä-Afrikan ulkopuolella Jos tuote on ostettu Etelä-Afrikan alueen ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. fin 11

20 Veneilijän velvollisuudet Käyttäjä (veneen kuljettaja) on vastuussa veneen oikeasta ja turvallisesta käytöstä sekä veneessä olijoiden ja muiden ihmisten turvallisuudesta. Suosittelemme ehdottomasti, että jokainen käyttäjä (kuljettaja) lukee ja ymmärtää tämän käyttöohjekirjan koko sisällön ennen moottorin käyttöä. Varmista, että kuljettajan lisäksi veneessä on ainakin yksi henkilö, joka on saanut perusopastusta Mercury Jet Drive -moottorin käynnistyksessä ja käytössä sekä veneen käsittelyssä siltä varalta, että kuljettaja ei pysty käyttämään venettä. Ennen Mercury Jet Drive -moottorin käyttöä Lue tämä ohjekirja huolellisesti. Turvallisuus- ja käyttöohjeiden noudattaminen sekä niiden ohella terveen järjen käyttö voivat auttaa estämään henkilövammoja ja tuotevaurioita. Jos sinulla on kysyttävää, ota yhteys jälleenmyyjään. Tässä ohjekirjassa sekä Mercury Jet Drive -moottorissa olevissa turvatarroissa käytetään turvallisuusvaroituksia, joiden tarkoituksena on kiinnittää huomiosi erityisiin turvallisuusohjeisiin, joita on noudatettava.! VAARA Osoittaa vaarallisen tilanteen, joka johtaa kuolemaan tai vakavaan vammaan, jos sitä ei vältetä.! VAARA Osoittaa vaarallisen tilanteen, joka voi johtaa kuolemaan tai vakavaan vammaan, jos sitä ei vältetä.! VAROITUS Osoittaa vaarallisen tilanteen, joka voi johtaa lievään tai keskivaikeaan vammaan, jos sitä ei vältetä. HUOMAUTUS Osoittaa tilanteen, joka voi johtaa moottorin tai muun tärkeän osan rikkoutumiseen, jos sitä ei vältetä. TÄRKEÄÄ: Osoittaa tietoja tai neuvoja, jotka ovat välttämättömiä oikeaa käyttöä ja/tai huoltoa varten. Lue tämä ohjekirja huolellisesti. Selvitä itsellesi, miten Mercury Jet Drive -moottorilla ja potkurilla toimivien veneiden käsittely eroaa toisistaan, mukaan lukien. Alhaisella teholla/kaasulla ohjaaminen - Toisin kuin potkurilla toimivaa venettä, Mercury Jet Drive - moottorilla toimivaa venettä on vaikeampi ohjata, kun vähemmän vettä tulee sisään ja työntyy ulos. Lisää tehoa/kaasua hieman ohjaushallinnan palauttamiseksi. Ketteryys - Mercury Jet Drive -moottori on hyvin ketterä suurilla nopeuksilla, ketterämpi kuin potkurivetoiset veneet. Ole varovainen kääntyessäsi, jottet pyörähdä ympäri. Veneen peruuttaminen - päin vastoin kuin potkurivetoisilla veneillä, ohjauspyörän kääntäminen kääntää veneen keulaa samaan suuntaan. Jos sinulla on kysyttävää, ota yhteys jälleenmyyjään. YLEISTIETOJA Turvallisuus- ja käyttöohjeiden noudattaminen sekä niiden ohella terveen järjen käyttö voivat auttaa estämään henkilövammoja ja tuotevaurioita. 12 fin

21 Veneen sopiva moottoriteho YLEISTIETOJA! VAARA Veneen suurimman nimellisteholukeman ylittäminen voi aiheuttaa vakavan vamman tai kuoleman. Veneen ylirasittaminen saattaa vaikuttaa veneen hallinta- ja kelluntaominaisuuksiin tai rikkoa peräpeilin. Älä asenna moottoria, joka ylittää veneen suurimman nimellisteholukeman. Älä käytä liian tehokasta moottoria tai kuormita venettäsi liikaa. Useimmissa veneissä on kilpi, josta näkyy suurin hyväksytty teho ja kuormitus tiettyihin määräyksiin perustuvan valmistajan ilmoituksen mukaan. Jos jokin on epäselvää, ota yhteyttä jälleenmyyjääsi tai veneen valmistajaan. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Pikaveneen ja suuritehoisen veneen ajo Jos Mercury Jet Drive -moottoriasi käytetään pikaveneessä tai suuritehoisessa veneessä, joka ei ole sinulle ennestään tuttu, suosittelemme, ettet aja sitä koskaan huippunopeudella pyytämättä ensin alustavaa opastusta ja tutustumisajoa jälleenmyyjältä tai toiselta kuljettajalta, jolla on kokemusta Mercury Jet Drive - moottorista. Lisätietoja on lehtisessä Suuritehoisen veneen ajo jonka saat jälleenmyyjältä, maahantuojalta tai Mercury Marinelta. Veneen hinaaminen vedessä Jos pysähtynyttä Mercury Jet Drive -moottorilla toimivaa venettä hinataan vedessä, sitä on hinattava hitaasti. Hinausnopeus on pidettävä suunnilleen tyhjäkäyntinopeudessa. Pitämällä hinausnopeus matalalla estetään veden joutuminen pakojärjestelmään ja sitä kautta moottoriin. Veden pääseminen moottoriin voi vaurioittaa moottorin sisäosia. Mercury Jet Drive -moottorin kaukosäädin Mercury Jet Drive -moottoriin yhdistetyssä kauko-ohjaimessa on oltava suojalaite, joka estää vaihteella käynnistymisen. Tämä estää Mercury Jet Drive -moottoria käynnistymästä sen ollessa eteenpäin- tai peruutusvaihteella.! VAARA Moottorin käynnistäminen vaihteen ollessa kytkettynä voi aiheuttaa vakavan vamman tai kuoleman. Älä koskaan käytä venettä, jossa ei ole vapaa-asennon suojalaitetta. Narullinen hätäkatkaisin Hätäkatkaisimen tarkoituksena on sammuttaa moottori, kun kuljettaja siirtyy niin kauas kuljettajan paikalta (esim. jos hän paiskautuu vahingossa pois paikaltaan), että katkaisin aktivoituu. Ohjauskahvalliset perämoottorit ja eräät kaukosäädinmallit on varustettu narullisella hätäkatkaisimella. Narullinen hätäkatkaisin voidaan asentaa lisävarusteeksi yleensä kojelautaan tai kuljettajan paikan viereiseen laitaan. fin 13

22 YLEISTIETOJA Narullisen hätäkatkaisimen lähellä oleva tarra muistuttaa käyttäjää kiinnittämään narun henkilökohtaiseen kellukkeeseen tai ranteeseen. Narun pituus on yleensä cm (48 60 in.) suoraksi vedettynä. Sen toisessa päässä on laatta, joka työnnetään katkaisimeen, ja toisessa päässä on kiinnike, joka kiinnitetään kuljettajan henkilökohtaiseen kellukkeeseen tai ranteeseen. Hätäkatkaisimen naru on kierteinen, jotta se on lepotilassa niin lyhyt kuin mahdollista eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jotta minimoidaan todennäköisyys sen aktivointiin vahingossa, jos kuljettaja siirtyilee tarkoituksella kuljettajan normaalin paikan lähettyvillä. Jos halutaan lyhyempi hätäkatkaisinnaru, kierrä naru kuljettajan ranteen tai säären ympäri tai tee naruun solmu. b ATTACH LANYARD RUN OFF a - b - c - Hätäkatkaisimen narun kiinnike Narun tarra Narullinen hätäkatkaisin a c Lue seuraavat turvallisuustiedot ennen kuin jatkat. Tärkeitä turvallisuustietoja: Hätäkatkaisimen tarkoituksena on sammuttaa moottori, kun kuljettaja siirtyy niin kauas kuljettajan paikalta, että katkaisin aktivoituu. Näin tapahtuu, jos kuljettaja putoaa vahingossa laidan yli tai liikkuu muuten pois kuljettajan paikalta. Laidan yli putoaminen ja vahingossa veneestä ulos paiskautuminen tapahtuvat todennäköisimmin matalalaitaisissa kumiveneissä, kalastusveneissä, urheiluveneissä ja kevyissä, herkästi ohjautuvissa veneissä, joita ohjataan käsikahvalla. Laidan yli putoaminen ja vahingossa paiskautuminen johtuvat myös todennäköisemmin huonoista käyttötavoista, joihin kuuluvat istuimen selkänojan tai laidan päällä istuminen plaanausnopeuksilla, seisominen plaanausnopeuksilla, kalastusveneen kohotetuilla kansilla istuminen, plaanausnopeudella ajo matalassa tai esteitä sisältävässä vedessä, otteen irrottaminen ohjauspyörästä tai - kahvasta, joka vetää jompaankumpaan suuntaan, alkoholin tai huumeiden käyttö tai veneen käsittely suurilla nopeuksilla. Vaikka hätäkatkaisimen aktivointi pysäyttää moottorin välittömästi, veneen eteneminen jatkuu jonkin matkaa riippuen nopeudesta ja mahdollisesta kääntökulmasta sammutushetkellä. Vene ei kuitenkaan tee loppuun ympyräkäännöstä. Vene voi itsestään liikkuessaan aiheuttaa sen kulkureitillä oleville vammoja, jotka ovat yhtä vakavia, kuin veneen kulkiessa moottorin voimalla. Opeta aina muille veneessä oleville asianmukaiset käynnistys- ja ajomenettelyt siltä varalta, että he joutuvat käyttämään moottoria hätätilanteessa (jos kuljettaja paiskautuu vahingossa ulos veneestä).! VAARA Vältä hallitsemattoman veneen iskun aiheuttamat vammat tai kuolema. Jos narullista hätäkatkaisinta ei käytetä ja sinä kuljettajana paiskaudut ulos veneestä, riski hallitsemattoman veneen iskusta kasvaa huomattavasti. Käytä kuljettajana aina narullista hätäkatkaisinta, joka pysäyttää moottorit automaattisesti, jos paiskaudut ulos veneestä tai pois kuljettajan paikalta.! VAARA Vältä äkillisten hidastusvoimien aiheuttama vakava vamma tai kuolema, joka johtuu hätäkatkaisimen aktivoitumisesta vahingossa tai tahattomasti. Narullinen hätäkatkaisin on suunniteltu pysäyttämään vene nopeasti, kun se aktivoidaan. Varo narullisen hätäkatkaisimen aktivoimista vahingossa. 14 fin

23 Katkaisimen aktivoituminen vahingossa tai tahattomasti normaalin ajon aikana on mahdollista. Tämä voi aiheuttaa jonkin tai kaikki seuraavista, mahdollisesti vaarallisista tilanteista: Veneessä olevien eteenpäin paiskautuminen eteenpäinliikkeen odottamattomasti pysähtyessä erityinen huolenaihe veneen etuosassa oleville matkustajille, jotka saattavat lentää keulan yli ja jäädä mahdollisesti vaihteistokotelon tai jet-vetolaitteen runtelemiksi. Tehon ja ohjauksen hallinnan menetys kovan merenkäynnin, voimakkaan virran tai kovan tuulen vallitessa. Hallinnan menetys laituriin ajettaessa. YLEISTIETOJA PIDÄ NARULLINEN HÄTÄKATKAISIN JA KATKAISIMEN NARU HYVÄSSÄ TOIMINTAKUNNOSSA Tarkista ennen jokaista käyttöä, että narullinen hätäkatkaisin toimii kunnolla. Käynnistä moottori ja sammuta se sitten vetämällä hätäkatkaisimen narusta. Jos moottori ei sammu, vie katkaisin korjattavaksi ennen veneen käyttöä. Tarkasta ennen jokaista käyttöä, että hätäkatkaisin on hyvässä toimintakunnossa eikä sen narussa ole repeämiä, viiltoja tai kulumia. Tarkasta, että narun päissä olevat kiinnikkeet ovat hyvässä kunnossa. Vaihda vaurioituneet tai kuluneet hätäkatkaisimen narut. Vedessä olevien ihmisten suojaaminen KUN RISTEILET Vedessä seisova tai kelluva ihminen ei pysty väistämään lähestyvää venettä nopeasti, vaikka veneen kulkunopeus olisikin hidas. Hidasta vauhtia ja ole äärimmäisen varovainen veneillessäsi vesillä, joilla saattaa olla ihmisiä. Vältä matalaa vettä tai alueita, joilla on irtonaista materiaalia kuten hiekkaa, simpukan kuoria, merileviä, ruohoa, puun oksia jne., jotka pumppu voi imeä sisään ja singota suurella nopeudella. VENEEN OLLESSA PAIKALLAAN Sammuta Mercury Jet Drive -moottori heti, jos joku on vedessä veneesi lähellä. Mercury Jet Drive -moottori imee vettä vedenottoaukon ritilän läpi aina moottorin ollessa käynnissä. Pysy poissa veneen perän alla olevan vedenottoaukon läheltä äläkä pane mitään vedenottoaukkoon tai vedenpoistoaukon suuttimeen moottorin ollessa käynnissä.! VAARA Vältä pyörivän siipipyörän koskettamisen aiheuttama vamma tai hiuksien, vaatteiden tai irtonaisten esineiden joutuminen vedenottoaukkoon ja kietoutuminen siipipyörän akselin ympärille. Pysy poissa vedenottoaukon läheltä äläkä pane mitään esinettä vedenottoaukkoon tai vedenpoistoaukon suuttimeen moottorin ollessa käynnissä. fin 15

24 YLEISTIETOJA Pakokaasupäästöt VARO HÄKÄMYRKYTYSTÄ Häkä (CO) on tappava kaasu, jota esiintyy kaikkien polttomoottoreiden pakokaasuissa, mukaan lukien moottorit, jotka liikuttavat veneitä, ja generaattorit, jotka antavat tehoa veneiden lisävarusteille. Sellaisenaan CO on hajuton, väritön ja mauton kaasu, mutta jos voit haistaa tai maistaa moottorin pakokaasuja, hengität itse asiassa häkää (CO). Häkämyrkytyksen alkuoireisiin, jotka ovat samankaltaisia merisairaus- tai humaltumisoireiden kanssa, kuuluvat päänsärky, huimaus, uneliaisuus ja pahoinvointi.! VAARA Moottorin pakokaasujen hengittäminen voi aiheuttaa häkämyrkytyksen, josta voi olla seurauksena tajuttomuus, aivovaurio tai kuolema. Vältä altistusta hä'älle. Pysyttele loitolla pakokaasualueista moottorin käydessä. Pidä vene hyvin tuuletettuna sekä sen seistessä paikoillaan että ajon aikana. PYSYTTELE LOITOLLA PAKOKAASUALUEISTA Moottorin pakokaasut sisältävät haitallista häkää. Vältä alueita, joilla on konsentroituja moottorin pakokaasuja. Kun moottori käy, pidä uimarit loitolla veneestä, älä istu, makaa tai seiso uintialustalla tai sisääntulotikkailla. Kun olet matkalla, älä anna matkustajien olla välittömästi veneen takana (alustalta roikkuminen, lainelautailu/ bodysurffaus). Tämä vaarallinen toiminta asettaa kyseisen henkilön alueelle, jossa on erittäin korkea moottorin pakokaasukonsentraatio. HYVÄ TUULETUS Tuuleta matkustajien alue. Avaa sivuverhot tai etupään luukut kaasujen poistamiseksi. Esimerkki hyvästä ilman virtauksesta veneen läpi: HUONO TUULETUS Tietyissä ajo- tai tuuliolosuhteissa pysyvästi katetut tai purjekankaalla katetut hytit tai ohjaamot, joissa on riittämätön tuuletus, voivat vetää sisään häkää. Asenna veneeseen yksi tai useampi häkäilmaisin fin

25 YLEISTIETOJA Harvinaisissa tapauksissa, tyynellä säällä, uimarit ja matkustajat, jotka ovat paikallaan seisovan veneen avoimella alueella, jossa tai jonka lähellä käy moottori, saattavat altistua vaaralliselle häkätasolle. 1. Esimerkkejä huonosta tuuletuksesta veneen seistessä paikallaan: a b a - b - Moottorin käyttö, kun vene on ahtaassa laituripaikassa Kiinnitettynä paikkaan, jossa on lähellä toinen vene, jonka moottori käy 2. Esimerkkejä huonosta tuuletuksesta veneen liikkuessa: a b 5449 a - b - Veneen ajokulma, jossa keula on liian korkealla Veneen ajaminen etupään luukkuja avaamatta (farmariautoilmiö) Peräaaltojen ja vanavesien yli hyppiminen Huviveneiden ajaminen aaltojen ja vanavesien yli kuuluu veneilyyn. Mikäli tätä tehdään sellaisella nopeudella, että veneen runko nousee osittain tai kokonaan vedestä, syntyy tiettyjä vaaroja, etenkin veneen palatessa veteen fin 17

26 Suurin vaara on se, että vene muuttaa suuntaa kesken hyppyä. Sellaisessa tapauksessa laskeutuminen voi aiheuttaa veneen rajun suunnanmuutoksen. Tällainen äkkinäinen suunnanvaihdos voi heittää matkustajat istuimiltaan tai veneen laidan yli.! VAARA Peräaaltojen tai vanavesien yli hyppiminen voi aiheuttaa vakavan vamman tai kuoleman, koska se voi heittää matkustajat istuimiltaan tai veneen laidan yli. Vältä mahdollisuuksien mukaan aallon tai vanaveden aiheuttamia hyppyjä. Veneesi päästessä törmäämään aaltoon tai vanaveteen on olemassa toinenkin harvinaisempi vaarallinen seuraus. Jos veneen ilmassa ollessa keula koukkaa tarpeeksi syvään alaspäin, se saattaa veteen koskettaessaan tunkeutua vedenpinnan alle ja sukeltaa hetken ajaksi. Tämä pysäyttää heti veneen lähes täysin ja heittää veneessä olijat eteenpäin. Vene voi myös ohjautua jyrkästi sivusuuntaan. Veneen pysäyttäminen hätätilanteessa Suihkulla toimivassa veneessä on tälle käyttövoimalle ainutlaatuinen pysäytysominaisuus. Hätätilanteessa vaihda jet-vetolaite peruutusvaihteelle ja paina kaasua, jotta veneen vauhti hidastuu nopeasti ja pysäytysmatka vähenee. Muista kuitenkin, että sellainen toimenpide voi aiheuttaa veneessä olijoiden paiskautumisen eteenpäin ja jopa veneen laidan yli.! VAARA Jet-vetolaitteen hätäpysäytysominaisuuden käyttö hidastaa veneen kulkua hätätilanteessa. Äkkinäinen pysähdys voi kuitenkin aiheuttaa veneessä olijoiden paiskautumisen eteenpäin ja veneen laidan yli, mistä voi olla seurauksena vakava vamma tai kuolema. Suorita hätäpysäytysmenettely varoen ja harjoittele turvallisella alueella. Hätäpysäytys voi aiheuttaa veneen keulan joutumisen veden alle ja suuren vesimäärän pääsemisen veneeseen, jos peruutuksessa käytetään liikaa voimaa. Harjoittele hätäpysähtymistä turvallisella alueella lisäämällä kaasua peruutusvaihteella vähitellen, kunnes keula on vain hiukan vedenpinnan yläpuolella. Mercury Jet Drive -moottorin lisävarusteiden valitseminen Mercury Jet Drive -moottoria varten on suunniteltu ja testattu aidot Mercury Precision- ja Quicksilvervarusteet. Lisävarusteet ovat saatavissa Mercury Marine -jälleenmyyjiltä. TÄRKEÄÄ: Tarkista asia jälleenmyyjältä ennen lisävarusteiden asentamista. Hyväksyttyjen lisävarusteiden väärinkäyttö tai hyväksymättömien lisävarusteiden käyttö voi vaurioittaa tuotetta. Joitakin varusteita, jotka eivät ole Mercury Marinen myymiä tai suunnittelemia, ei voida turvallisesti käyttää Mercuryn jet-vetolaitteen kanssa. Hanki ja lue kunkin lisävarusteen erilliset asennus-, käyttö- ja huolto-oppaat. Ehdotuksia turvalliseen veneilyyn YLEISTIETOJA Jotta voit turvallisesti nauttia vesistöistä, tutustu paikallisiin ja muihin hallituksen veneilysäännöksiin ja - rajoituksiin sekä harkitse seuraavia ehdotuksia. Käytä kelluntavälineitä. Jokaiselle veneessä olijalle on varattu hyväksytyn mallinen, sopivaa kokoa oleva kelluntavarustus, joka on myös helposti saatavilla. Laki vaatii näin. Älä ylikuormita venettä. Useimmille veneille ilmoitetaan ja vahvistetaan todisteella enimmäiskuorman (enimmäispainon) kantokyky. Katso veneesi kantokykyä osoittavaa kilpeä. Jos jokin on epäselvää, ota yhteyttä jälleenmyyjääsi tai veneen valmistajaan. Suorita turvatarkastukset ja vaadittavat huollot.. Noudata säännöllistä aikataulua ja varmista, että kaikki korjaukset tehdään kunnolla. 18 fin

27 Tunne kaikki veneilysäännöt ja -lait ja noudata niitä vesistöillä. Veneen kuljettajien pitää suorittaa veneilyturvallisuuskurssi. Yhdysvalloissa kursseja tarjoavat U.S. Coast Guard Auxiliary, Power Squadron, Punainen risti ja kaikki osavaltion veneilylain valvontaviranomaiset. Seuraaville kannattaa osoittaa tiedusteluja: Boating Safety Resource Center ( tai Boat U.S. Foundation ( Varmista, että jokainen istuu veneessä asianmukaisesti. Älä anna kenenkään istua tai oleskella missään veneen osassa, jota ei ole tarkoitettu tällaiseen käyttöön. Tähän kuuluvat istuimien selkänojat, laidat, peräpeili, keula, kannet, kohotetut kalastustuolit ja kaikki kääntyvät kalastustuolit; sekä kaikki sellaiset paikat, joista äkillinen odottamaton kiihdytys, äkkipysähdys, veneen hallinnan odottamaton menetys tai äkillinen veneen liike voi aiheuttaa henkilön paiskautumisen laidan yli tai veneen sisälle. Älä koskaan käytä venettä ollessasi alkoholin tai huumeiden vaikutuksen alaisena. Laki vaatii näin. Alkoholin tai huumeiden käyttö heikentää harkintakykyä ja hidastaa huomattavasti reagointikykyä. Opeta veneen käyttöä myös muille. Opeta vähintään yhdelle veneessä olijalle perustiedot Mercury Jet Drive - moottorin käynnistyksestä ja käsittelystä sekä veneen ohjaamisesta siltä varalta, että kuljettaja ei pysty hoitamaan tehtäväänsä tai putoaa yli laidan. Matkustajien nousu veneeseen. Pysäytä moottori aina, kun matkustajia tulee veneeseen, astuu pois veneestä tai oleskelee veneen takaosan (perän) lähellä. Pelkkä perämoottorin vaihtaminen vapaalle ei riitä. Ole tarkkaavainen. Veneen kuljettajalla on laissa määrätty velvollisuus tähystää ja kuunnella ympäristöä jatkuvasti. Kuljettajalla pitää olla esteetön näkyvyys varsinkin eteenpäin. Matkustajat, lasti tai kalastustuolit eivät saa estää kuljettajan näkyvyyttä, kun venettä ajetaan tyhjäkäyntiä nopeammin. Älä koskaan aja venettäsi suoraan vesihiihtäjän takana, koska hiihtäjä saattaa kaatua. Kun veneesi nopeus on 40 km/h (25 mph), saavutat 61 m:n (200 ft) päähän eteesi kaatuneen hiihtäjän 5 sekunnissa. Varo kaatuneita hiihtäjiä. Kun käytät venettä vesihiihtoon tai vastaaviin harrastuksiin, pidä kaatunut hiihtäjä aina veneen kuljettajan puolella, kun palaat auttamaan häntä. Kuljettajan pitää aina säilyttää näköyhteys kaatuneeseen hiihtäjään, eikä hän saa peruuttaa hiihtäjän tai kenenkään muun vedessä olijan luo. Ilmoita onnettomuuksista. Veneen kuljettajaa vaaditaan lain mukaan lähettämään veneilyonnettomuusraportti osavaltionsa veneilylain valvontaviranomaisille, kun vene joutuu tietynlaisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettava, jos 1) joku kuolee tai on vaarassa kuolla, 2) sattunut henkilövahinko vaatii ensiapua vakavampaa lääkintähoitoa, 3) veneille tai muulle omaisuudelle on aiheutunut yli 500 dollarin vahinkoja tai 4) vene tuhoutuu täysin. Pyydä lisäapua paikallisilta lainvalvontaviranomaisilta. Vältä matalia vesiä. Vältä Mercuryn jet-vetolaitteen käyttöä matalassa vedessä tai alueella, jolla on huomattava määrä kelluvia roskia tai ruohoa. Älä käytä venettäsi vedessä, joka on alle 1 m (3 ft) syvä, etenkään kiihdyttäessäsi tyhjäkäyntinopeudesta. Pumppu voi imeä irtonaista materiaalia kuten hiekkaa, kiviä, merilevää, ruohoa jne., jotka voivat aiheuttaa seuraavia ongelmia: 1. Ylikuumentunut moottori 2. Ohjauksen hallinnan menetys 3. Esineiden sinkoutuminen pumpusta suurella nopeudella 4. Pumppuvauriot YLEISTIETOJA fin 19

28 Sarjanumeroiden kirjaaminen MOOTTORI JA SUIHKUPUMPPU YLEISTIETOJA On tärkeää kirjoittaa moottorin ja jet-pumpun sarjanumero muistiin vastaisen varalle. Nämä sarjanumerot ovat erilaiset ja yksilölliset. Moottorissa on tarra, joka osoittaa sekä moottorilohkon että pumpun sarjanumeron. a Model Number XXXXXXX Serial Number XXXXXXX XL XXXXXX HP XXX KW XXX LB XXX KG XXX Mercury Marine Brunswick Corp. Fond du Lac, WI Assembled in the USA from US and foreign components XX b a Model # Serial # XXXXXXX XXXXXXX c d a - b - c - d - Moottorin sarjanumero Mallitunnus Valmistusvuosi Pumpun sarjanumero 20 fin

29 YLEISTIETOJA Tekniset tiedot Kuvaus Tekniset tiedot Malli 200 Hevosvoimaa 200 Kilowattia Täyskaasun kierroslukualue Tyhjäkäyntinopeuden kierroslukualue Sylinterien lukumäärä 6 Iskutilavuus Sylinterin läpimitta Iskunpituus Sytytystulppa Sytytystulpan kärkiväli Suositeltava bensiini Suositeltava öljy 2508 cm³ (153 in³) 88,4 mm (3.500 in.) 67,3 mm (2.650 in.) NGK IZFR6J-11 tai NGK IZFR6J 1,1 mm (0.043 in.) Lisätietoja on kohdassa Polttoaine ja öljy Lisätietoja on kohdassa Polttoaine ja öljy Akun ohjearvo* (minimi) 1000 merikäynnistysampeeria (MCA) tai 800 kylmäkäynnistysampeeria (CCA) Latausjärjestelmän teho Päästöjenhallintajärjestelmä 60 A Elektroninen moottorinhallinta (EC) *Akkujen valmistajat saattavat testata akkunsa ja antaa niille arvoja eri standardien mukaisesti. MCA, CCA, Ah ja varakapasiteetti (RC) ovat Mercury Marinen hyväksymät arvot. Valmistajat, jotka käyttävät eri standardeja, esim. vastaavaa MCA:ta, eivät täytä Mercury Marinen akkuvaatimuksia. fin 21

30 YLEISTIETOJA Komponenttien yksilöinti Peruutusportti 2 - Peräsin 3 - Staattori 4 - Suojarengas 5 - Pilssiveden lappoletku - moottorista 6 - Pilssiveden lapposiivilä 7 - Vedenottoaukko 22 fin

31 Polttoainevaatimukset Älä käytä esisekoitettua bensiiniä ja öljyä tässä moottorissa. Moottori saa automaattisesti lisäöljyä moottorin totutusajon aikana. Käytä tuoretta suositeltavaa bensiiniä moottorin totutusajon aikana ja totutusajon jälkeen. Polttoaineen lisäaineet Jotta moottoriin kertyisi mahdollisimman vähän hiilikarstaa, lisää Mercuryn tai Quicksilverin Quickcarepolttoaineen käsittelyainetta moottorisi polttoaineeseen joka bensiinitäytön yhteydessä koko veneilykauden ajan. Käytä lisäainetta pakkauksen ohjeiden mukaan. Polttoaineen virtausrajoitusten välttäminen TÄRKEÄÄ: Komponenttien lisääminen polttoaineen syöttöjärjestelmään (suodattimet, venttiilit, liitokset yms.) voi rajoittaa polttoaineen virtausta. Tämä voi aiheuttaa moottorin sammumisen hitaalla nopeudella ja/tai laihan polttoaineseoksen syötön suurilla kierroksilla, mikä voi aiheuttaa moottorivaurioita. Vähäisen läpäisyn polttoaineletkuvaatimus Vaaditaan perämoottoreille, jotka on valmistettu myytäviksi, ovat myytävinä tai joita tarjotaan myytäviksi Yhdysvalloissa. Yhdysvaltain ympäristönsuojeluvirasto (EPA) vaatii, että jälkeen valmistetuissa perämoottoreissa on vähäisen läpäisyn polttoaineletku polttoainesäiliön ja perämoottorin välisenä ensiöletkuna. Vähäisen läpäisyn letku on tyypin B1-15 tai tyypin A1-15 USCG-letku, joka ei ylitä 15/gm²/24 h CE10- polttoaineella lämpötilan ollessa 23 C,kuten standardissa "SAE J 1527 veneiden polttoaineletkut" on määritetty. Öljysuositus POLTTOAINE JA ÖLJY Suositeltava öljy OptiMax-öljy tai Premium Plus TCW 3 -kaksitahtiperämoottoriöljy Moottoriisi suositellaan Mercury Optimax/DFI tai Quicksilver DFI 2-tahtimoottoriöljyä. Jos Mercury Optimax/DFI tai Quicksilver DFI 2-tahtimoottoriöljyä ei ole saatavana, suosittelemme Mercury tai Quicksilver TC-W3 Premium Plus 2-tahtiöljyn käyttöä. Heikkolaatuisen öljyn käytöstä voi aiheutua vakavia moottorivaurioita. Mercury Racingin kaksitahtiöljyä suositellaan OptiMax-moottoreille, joita käytetään äärikuormasovelluksissa kaupalliseen tai työtarkoitukseen tai pitkiä aikoja suurilla kierrosluvuilla. Mercury Racingin kaksitahtiöljyn lisävoitelu- ja suojausominaisuudet maksimoivat moottorin hevosvoiman, suojaavat lämmöltä sekä vähentävät kulumista ja karstan kertymistä. Polttoainesuositukset TÄRKEÄÄ: Sopimattoman polttoaineen käyttö voi vioittaa moottoria. Sopimattoman polttoaineen käytön aiheuttama moottorivaurio katsotaan moottorin väärinkäytöksi, eikä rajoitettu takuu kata siitä aiheutuvaa vauriota. POLTTOAINELAADUT Mercury Marine -moottorit toimivat tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä bensiiniä, joka täyttää seuraavat ohjearvot: Yhdysvallat ja Kanada - pumpussa näkyvä polttoaineen oktaaniluku on vähintään 87 (R+M)/2. Premiumbensiini (92 [R+M]/2 oktaani) on myös hyväksyttävää. Älä käytä lyijyä sisältävää bensiiniä. Yhdysvaltojen ja Kanadan ulkopuolella - pumpussa näkyvä polttoaineen oktaaniluku on vähintään 90 RON. Korkeaoktaanisempi polttoaine (98 RON) on myös hyväksyttävää. Älä käytä lyijyä sisältävää bensiiniä. fin 23

32 REFORMULOITUJEN (HAPETETTUJEN) POLTTOAINEIDEN KÄYTTÖ (VAIN YHDYSVALLAT) Tämäntyyppistä bensiiniä vaaditaan tietyillä USA:n alueilla. Näissä polttoaineissa käytettävät kaksi hapetinta ovat alkoholi (etanoli) tai eetteri (MTBE tai ETBE). Mikäli omalla seudullasi saatavan polttoaineen hapettimena käytetään etanolia, katso kohtaa Alkoholia sisältävät polttoaineet. Näiden reformuloitujen polttoaineiden käyttö Mercury Marine -moottorissa on hyväksyttävää. ALKOHOLIA SISÄLTÄVÄT POLTTOAINEET Jos alueellasi myytävä bensiini sisältää joko metanolia (metyylialkoholia) tai etanolia (etyylialkoholia), sinun on oltava tietoinen sen mahdollisista haittavaikutuksista. Nämä haittavaikutukset ovat vakavampia metanolin aiheuttamina. Bensiinin alkoholiprosentin lisääminen voi myös pahentaa näitä vaikutuksia. Eräät näistä haittavaikutuksista johtuvat siitä, että polttoaineessa olevaan alkoholiin imeytyy ilmasta kosteutta, mistä seuraa alkoholin erottuminen polttoainesäiliössä olevasta polttoaineesta. Mercury Marine -moottorin polttoainejärjestelmän osat kestävät korkeintaan 10 % alkoholia sisältävää polttoainetta. Emme tiedä, minkä prosenttimäärän veneesi polttoainejärjestelmä kestää. Pyydä veneen valmistajalta täsmälliset suositukset veneen polttoainejärjestelmän osista (polttoainesäiliöt, -letkut ja liittimet). Ota huomioon, että alkoholia sisältävä polttoaine voi lisätä: metalliosien syöpymistä kumi- tai muoviosien rappeutumista polttoaineen tunkeutumista kumiletkujen läpi käynnistys- ja toimintavaikeuksia! VAARA Polttoainevuoto muodostaa tulipalo- tai räjähdysvaaran, joka voi aiheuttaa vakavan tapaturman tai kuoleman. Tarkasta säännöllisesti, ja etenkin varastoinnin jälkeen, kaikki polttoainejärjestelmän osat vuotojen, pehmenemisen, kovettumisen, paisumisen tai korroosion varalta. Jos vuodon tai haurastumisen merkkejä ilmenee, osa on vaihdettava ennen kuin moottoria käytetään enempää. Polttoaineessa käytettävän alkoholin mahdollisten haittavaikutusten vuoksi käytä vain alkoholitonta polttoainetta, mikäli mahdollista. Jos saatavissa on vain alkoholia sisältävää polttoainetta tai jos ei tiedetä, onko polttoaineessa alkoholia, vuotoja ja tavanomaisesta poikkeavia asioita pitää tarkkailla tavallista useammin. TÄRKEÄÄ: Kun Mercury Marine -moottorissa käytetään alkoholia sisältävää polttoainetta, sen pitkäaikaista säilytystä polttoainesäiliössä tulee välttää. Veneille yleiset pitkät säilytysjaksot aiheuttavat erityisiä ongelmia. Autoissa alkoholisekoitteiset polttoaineet yleensä käytetään, ennen kuin niihin ehtii imeytyä niin paljon vettä, että syntyy vaikeuksia, mutta veneet seisovat usein käyttämättöminä niin pitkään, että nesteet ehtivät erottua. Lisäksi säilytyksen aikana voi tapahtua sisäistä syöpymistä, jos alkoholi on liuottanut sisäosien suojaavat öljykalvot. Erillisen öljysäiliön täyttö POLTTOAINE JA ÖLJY Poista täyttökorkki ja täytä säiliö määritellyllä öljyllä. Öljysäiliön tilavuus on 11,5 litraa (3 US gal.). Pane täyttökorkki takaisin ja kiristä pitävästi. 24 fin

33 POLTTOAINE JA ÖLJY TÄRKEÄÄ: Varmista aina, että öljysäiliön korkki on kierretty tiiviisti kiinni. Ilmavuoto estää öljyn virtauksen moottoriin Moottoriin asennetun öljysäiliön täyttäminen HUOMAUTUS: Tämän säiliön täyttäminen on tarpeen vain, jos öljyn määrä laskee ja matalan öljynpaineen varoitusjärjestelmä aktivoituu. 1. Löysää moottorin öljysäiliön täyttökorkkia. Käytä moottoria, kunnes kaikki ilma on poistettu öljysäiliöstä ja säiliö on niin täynnä öljyä, että sitä vuotaa yli. 2. Kiristä täyttökorkki fin 25

34 Pilssiveden lappo OMINAISUUDET JA HALLINTALAITTEET Mercury Jet Drive -moottorissa on automaattinen pilssiveden lappotoiminto. Se toimii aina, kun moottori käy tyhjäkäyntinopeutta suuremmilla nopeuksilla. Pilssiveden lappotoiminto saavuttaa maksimisuorituskyvyn kierrosnopeuden ollessa yli /min. a b c a - b - c - Lapon keskeytys Pilssiveden lappoletku Pilssiveden ottosiivilä Suihkupumpun suuttimesta poistuva vesi aiheuttaa imun tai tyhjiön suuttimeen liitettyyn letkuun. Letku on reititetty ja asetettu suihkutunnelin kyljessä olevaan pilssiin. Pilssiveden lappojärjestelmässä on lapon keskeytys, joka estää vettä joutumasta takaisin veneeseen moottorin ollessa sammutettuna. Lapon keskeytyksen on oltava reititetyn letkun korkeimmassa kohdassa ja vedenpinnan yläpuolella. Lapon keskeytyksen toimivuus on tarkastettava säännöllisesti. The 508 mm:n (0.020 in.) ilmaletkun on pysyttävä avattuna ja tukkeutumattomana. Varoitusjärjestelmä VAROITUKSEN MERKKIÄÄNET Kun virtalukko käännetään ON-asentoon, torvi antaa äänimerkin, millä testataan torven toiminta. Kaksi erilaista äänimerkkiä varoittavat veneen käyttäjää ongelmasta moottorin toimintajärjestelmässä. 1. Jatkuva kuuden sekunnin äänimerkki: osoittaa, että moottorin tila on kriittinen. Riippuen moottorin tilasta Engine Guardian -järjestelmä saattaa kytkeytyä päälle ja suojata moottoria rajoittamalla tehoa. Palaa satamaan välittömästi ja ota yhteyttä huoltoliikkeeseen. 2. Ajoittaiset lyhyet äänimerkit kuuden sekunnin ajan: osoittaa, ettei moottorin tila ole kriittinen. Tämä tila ei vaadi välitöntä huomiota. Voit jatkaa veneen käyttöä. Ongelman luonteesta riippuen Engine Guardian -järjestelmä saattaa kuitenkin rajoittaa moottorin tehoa moottorin suojaamiseksi (katso Engine Guardian -valvontajärjestelmää jäljempänä). Ota yhteyttä huoltoliikkeeseen heti, kun se on mahdollista. 26 fin

35 OMINAISUUDET JA HALLINTALAITTEET On tärkeää huomata, että molemmissa yllä kuvatuissa tilanteissa äänimerkki kuuluu vain kerran. Jos sammutat moottorin avaimella, äänimerkki kuuluu uudelleen kuuden sekunnin ajan, jos vikaa ei ole korjattu. Katsele tiettyjä moottoritoimintoja ja moottorin lisätietoja SmartCraft -tuotetiedoista seuraavasta. Kuljettaja pystyy itse korjaamaan osan vähemmän vakavista ongelmista, joiden merkkinä ovat kuuden sekunnin ajan kestävät ajoittaiset lyhyet äänimerkit. Käyttäjä voi itse korjata seuraavat viat: Moottoriin asennetussa polttoaineensuodattimessa on vettä. Katso tämän oppaan kohdasta Huolto Polttoainejärjestelmä. Jäähdytysjärjestelmän (vedenpaineen tai moottorin lämpötilan) ongelma. Sammuta moottori ja tarkista, ovatko alayksikön vedenottoaukot tukkeutuneet. Alhainen moottorin öljytaso. Katso tämän oppaan kohdasta Polttoaine ja öljy erillisen öljysäiliön täyttö. ENGINE GUARDIAN -VALVONTAJÄRJESTELMÄÄ Engine Guardian -valvontajärjestelmä valvoo moottorin kriittisiä antureita ja ilmoittaa varhaisessa vaiheessa mahdollisista ongelmista. Engine Guardian toimii aina moottorin käydessä, joten sinun ei siltä osin tarvitse huolehtia moottorin turvallisuudesta. Järjestelmä reagoi ongelmaan antamalla kuuden sekunnin äänimerkin tai rajoittamalla moottorin tehoa sen suojelemiseksi vaurioilta. Jos Engine Guardian -järjestelmä on aktivoitunut, vähennä moottorin nopeutta. Kaasuvivun siirtäminen takaisin joutokäyntiasentoon palauttaa Engine Guardian -järjestelmän alkuasetuksiin. Jos Engine Guardian - järjestelmä on määrittänyt, ettei alkuasetusten palauttaminen ole korjannut ongelmaa, Engine Guardian jää aktivoiduksi ja rajoittaa kaasua. Ongelma on paikannettava ja korjattava, ennen kuin Engine Guardian antaa moottorin saavuttaa normaalin käyttönopeuden. KIERROSLUVUN YLÄRAJA YLINOPEUDELLA Ylinopeuden kierroslukurajat on asetettu suuremmiksi kuin käyttöalueen kierrosluku. Jos moottoria käytetään ylinopeusrajaa vastaavalla tai sitä suuremmalla kierroslukualueella, moottorin elektroniikka ei anna moottorin ylläpitää käyttäjän vaatimaa tehoa. Katso tämän oppaan kohtaa Yleistietoja Tekniset tiedot, josta näkyvät kierroslukualueen rajat. Kun kierrosluvun yläraja saavutetaan, Engine Guardian estää tiettyjen sylinterien sytytyksen. Jos käyttäjä ei vähennä moottorin nopeutta, Engine Guardian estää kaikkien sylinterien sytytyksen. Hälytysääntä ei kuulu Engine Guardian -ylinopeusrajan ollessa aktivoituna. Engine Guardian -suojaus voidaan palauttaa seuraavasti: 1. Vähennä kaasua täysin kolmeksi sekunniksi. 2. Kytke kaasu päälle. Jos moottori ei reagoi, toista vaihe 1. SMARTCRAFT Tähän perämoottoriin voidaan ostaa Mercury SmartCraft System -mittaripaketti. Mittaripaketti näyttää mm. seuraavia toimintoja: moottorin kierrosluvun, jäähdytysaineen lämpötilan, öljynpaineen, vedenpaineen, akkujännitteen, polttoaineen kulutuksen ja moottorin käyttötunnit. SmartCraft-mittaripaketti auttaa myös Engine Guardian -järjestelmän vianmäärityksessä. SmartCraftmittaripaketti näyttää kriittisiä moottorihälytystietoja ja mahdollisia ongelmia. fin 27

36 KÄYTTÖ Ennen moottorin käynnistystä! VAROITUS Vältä moottorivaurio. Esitäytä tuoreöljypumppu uusissa tai peruskorjattuissa moottoreissa sekä öljyjärjestelmän huollon jälkeen. Katso lisätietoja kohdasta Tuoreöljypumpun esitäyttö. Tarkistuslista aloittaminen alusta Varmista, että tunnet turvallisen navigoinnin, veneilyn ja käytön toimenpiteet. Varmista, että jokaiselle veneessä olijalle on varattu hyväksytyn mallinen, sopivaa kokoa oleva kelluntavarustus, joka on myös helposti saatavilla. Laki vaatii näin. Tunne veneesi enimmäiskantokyky. Katso veneen kantokyky tyyppikilvestä. Varmista, että polttoaine riittää koko matkalle. Tarkista öljysäiliön öljytaso. Lisää tarvittaessa öljyä. Varmista, että veneen tyhjennystulppa on asennettu. Kerro jollekulle maihin jäävälle, mihin olette menossa ja milloin aiotte palata. Sinun on oltava selväpäinen. Veneen käyttö päihtyneenä tai huumeiden vaikutuksen alaisena on lainvastaista. Tunne veneilyalueesi vesistön ominaisuudet: vuorovesi, virtaukset, hiekkasärkät, karit ja muut vaaratekijät. Tee tarkastukset, jotka on lueteltu kohdassa Tarkastus- ja huoltoaikataulu. Katso lisätietoja tämän ohjekirjan osassa Huolto olevilla ohjeilla. Käytä konetilan tuuletinta vähintään viisi minuuttia, jotta kaikki räjähtävät kaasut poistuvat. Jos veneessä ei ole pilssin tuuletinta, avaa moottoriluukku ja jätä se auki moottorin käynnistyksen ajaksi. Tarkasta ennen vesillelaskua, ettei jet-vetolaitteen pumpun tuloaukossa ole esteitä, jotka voivat estää veden pumppaamisen. Tarkista, että ohjaus toimii vapaasti. Tarkista, ettei peräsimen ja peruutusportin ympärillä ole roskia. Ne voivat hidastaa tai estää toimintaa. Erityiset käyttöohjeet KÄYTTÖ VESILLÄ! VAARA Vältä veneen hallinnan menetyksestä johtuvat vakavat vammat tai kuolema. Vesisuihkutyönnön menetys tai heikkeneminen vaikuttaa suoraan veneen suunnanhallintaan ja voi aiheuttaa omaisuusvaurion, henkilövamman tai kuoleman. Ole varovainen, kun ajat suurilla nopeuksilla alueilla, joilla voi olla roskia (ruohoja, hiekkaa, soraa tms.), jotka voivat joutua jet-vetolaitteeseen. Kykysi välttää vaikea tilanne riippuu siitä, riittääkö vesisuihkun työntövoima veneen hallintaan. Jet-vetolaitteella toimivan veneen käsittely eroaa huomattavasti potkurikäyttöisen veneen käsittelystä. Harjoittele veneen käsittelyä avovesillä korkeilla ja matalilla nopeuksilla. Vaikka jet-vetolaitesovelluksiin ei liity joitakin riskejä, jotka yhdistetään avoimiin potkurikäyttöisiin järjestelmiin, muista aina seuraavat. 28 fin

37 KÄYTTÖ Jet-vetolaite toimii imemällä vettä alavedenottoaukon läpi ja ohjaamalla sen peräpuolelle eteenpäin työntöä varten. Mercury Jet Drive -moottorissa on ohjattava peräsin, joka voi ohjata suihkuvoiman oikealle tai vasemmalle. Jos moottori sammuu tai vedenvirtaus tukkeutuu, tämä estää suihkuvoimaa aiheuttamasta veneen pysähtymisen kokonaan. Hidastettaessa ei ole kuitenkaan ohjauksen mahdollisuutta, koska ohjaus riippuu suihkuvoimasta. Vältä vapaa- ja peruutusvaihteen käyttämistä vesihiihtäjiä vetäessäsi, jotta vähennetään riskiä hiihtonarun joutumisesta suihkupumpun tuloaukkoon. Sammuta moottori hiihtäjiä odotellessasi. Varmista ennen moottorin käynnistämistä, että hiihtonaru on loitolla moottorista. Vältä ruohikkoalueita ja suuria nopeuksia ruohikkoalueilla. Jos ruohikkoja ei voida välttää, pidä vene plaanauksessa, kunnes se on ruohikkoalueen ulkopuolella. Vältä jet-vetolaitteen käyttämistä matalikossa (vettä alle 1 m [3 ft]) tai alueella, jolla on huomattava määrä kelluvia roskia tai ruohoa, etenkin tyhjäkäynniltä kiihdytettäessä. Pumppu voi imeä irtonaista materiaalia kuten hiekkaa, kiviä, merilevää, ruohoa jne., jotka voivat aiheuttaa seuraavia ongelmia: Ylikuumentunut moottori Ohjauksen hallinnan menetys Pumppu on tukossa Eteenpäin- tai peruutusliikkeen pysähtyminen Siipipyörän, välirenkaan tai staattorin vaurioituminen Esineiden sinkoutuminen pumpusta suurella nopeudella Kun olet rantautumassa, ohjaa venettä tyhjäkäynnillä eteenpäin rantaa kohti. Sammuta moottori vaihtamatta vapaalle. Kun olet lähdössä, työnnä vene noin 1 m:iin (3 ft) vettä. Käynnistä moottori ja siirrä eteenpäinvaihteelle. Vältä vapaa- ja peruutusvaihteen käyttöä matalikossa. Jos suihkupumpun tuloaukko likaantuu niin, ettei vene voi saavuttaa plaanausnopeuksia, tukos voidaan ehkä poistaa seuraavasti (toimi näin ainoastaan alueella, jolla ei ole esteitä eikä vaaroja, koska ohjauksen hallinta menetetään hetkellisesti): a. Aja venettä eteenpäin suurimmalla mahdollisella ei-plaanausnopeudella ja käännä vasemmalle. b. Sammuta moottori eteenpäin-vaihteella. Moottorin sammutus eteenpäin-vaihteella mahdollistaa veden virtaamisen taaksepäin jet-vetolaitteen läpi ja tuloaukon poikki. Veneen pysähtyessä vähitellen vesi saattaa huuhdella tukkeen pois. Kun jet-vetolaite on vapaalla, siipipyörä jatkaa pyörimistä. Peruutusportti on kuitenkin sijoitettu siten, että osa työntövoimasta suuntautuu takaisin kehittäen peruutusvoiman. Tämä eteenpäin- ja peruutusvoiman likimääräinen tasapainottaminen minimoi veneen liikkeen. Koska siipipyörä pyörii aina ja aikaansaa työntövoimaa, kun moottori on käynnissä, vene voi yrittää ryömiä hitaasti eteenpäin tai taaksepäin. Tämä on normaalia suoravetosuihkulla toimivassa veneessä Noudata varovaisuutta aina moottorin käydessä. Vesisuihkulaite imee aina vettä koteloon moottorin ollessa käynnissä. Älä koskaan käytä jetvetolaitetta, jos ritilä on poistettu vedenottoaukosta. Pidä kädet, jalat, hiukset, löysät vaatteet, pelastusliivit tms. pois veneen pohjassa olevan vedenottoaukon läheltä. Älä koskaan työnnä mitään vedenottoaukkoon tai vedenpoistoaukon suuttimeen moottorin käydessä.! VAARA Vältä pyörivän siipipyörän koskettamisen aiheuttama vamma tai hiuksien, vaatteiden tai irtonaisten esineiden joutuminen vedenottoaukkoon ja kietoutuminen siipipyörän akselin ympärille. Pysy poissa vedenottoaukon läheltä äläkä pane mitään esinettä vedenottoaukkoon tai vedenpoistoaukon suuttimeen moottorin ollessa käynnissä. KÄYTTÖ JÄÄTYMISLÄMPÖTILOISSA Jos veteen saattaa muodostua jäätä, poista vene vedestä. Jos jäätä muodostuu vesitasoon Jet-vetolaitteen sisälle, se estää veden virtauksen moottoriin aiheuttaen mahdollisen vaurion. fin 29

38 KÄYTTÖ SUOLAISESSA TAI LIKAISESSA VEDESSÄ Suosittelemme moottorin sisäisten vesikanavien huuhtomista makealla vedellä joka kerran, kun olet ajanut suolaisessa tai saastuneessa vedessä. Tämä estää jätteiden kertymisen ja vesikanavien tukkeumat. Tutustu huuhtelumenettelyyn Huolto olevilla ohjeilla. Poista vene ja Jet-vetolaite vedestä, kun vene ei ole käytössä. Pese jet-vetolaitteen ulko- ja sisäpuoli makealla vedellä joka käytön jälkeen. Ruiskuta metalliset ulkopinnat kerran kuukaudessa Quicksilver- tai Mercury Precision -korroosiosuoja-aineella. Älä ruiskuta korroosiosuojaainetta korroosiosuoja-anodeihin. Anodien tehokkuus vähenee, jos niihin ruiskutetaan korroosiosuoja-ainetta. Moottorin totutusajomenettely HUOMAUTUS: Älä käytä esisekoitettua bensiiniä ja öljyä tässä moottorissa. Käytä pelkkää bensiiniä moottorin totutusajon aikana ja sen jälkeen. OptiMax-moottorin totutusajo on tärkeää moottorin kunnollisen suorituskyvyn ja parhaan käyttöiän varmistamiseksi. Alla oleva totutusajomenettely mahdollistaa sisäisten osien tasaisen sovittumisen. Vääränlainen moottorin totutusajo voi lyhentää moottorin käyttöikää. Moottori saa automaattisesti ylimääräistä öljyä ensimmäisten käyttötuntien aikana. Useimmille tämä ylimääräisen öljyn syöttö loppuu noin kymmenessä tunnissa. Ensimmäinen tunti Anna moottorin lämmetä sekuntia. Vältä kymmentä minuuttia pitempään jatkuvaa tyhjäkäyntiä. Käytä moottoria suurimman osan aikaa välillä /min, noin kolmeneljäsosakaasua. Vaihtele moottorin nopeutta noin kahden minuutin välein. Lyhyet täyden kaasun pyrähdykset enintään kymmenen sekunnin ajan ovat hyväksyttäviä. Seuraavat kolme tuntia Vaihda moottorin nopeutta 10 minuutin välein. Moottorin käynnistys KÄYTTÖ Lue ennen käynnistystä Käynnistystä edeltävä tarkistuslista, Erityiset käyttöohjeetja Moottorin totutusajomenettely.! VAARA Moottoritilassa olevat räjähtävät höyryt voivat aiheuttaa vakavan vamman tai kuoleman tulipalon tai räjähdyksen seurauksena. Ennen kuin käynnistät moottorin, käytä pilssituuletinta tai tuuleta moottoritilaa vähintään viisi minuuttia. 1. Ennen käynnistämistä käytä konetilan tuuletinta vähintään viisi minuuttia, jotta kaikki räjähtävät kaasut poistuvat fin

39 KÄYTTÖ HUOMAUTUS Vältä ylikuumenemisen aiheuttama moottori- ja vetolaitevaurio. Älä koskaan käynnistä tai aja moottoria, ellei vesi kierrä jäähdytysjärjestelmässä. 2. Älä käynnistä Jet-vetolaitetta, ellei moottoriin tule vettä. Varmista, että vedenotto on vedenpinnan alla. Jos käytät huuhtelulaitetta, varmista, että vesi virtaa moottorin läpi maksimivirtauksella, ennen kuin käynnistät moottorin. Kun käytät huuhtelulaitetta, älä käytä moottoria tyhjäkäyntinopeutta suuremmalla nopeudella Varmista, että narullinen hätäkatkaisin on kunnolla kiinni sekä käyttäjässä että kytkimessä. Aseta kytkin käyntiasentoon Vaihda Jet-vetolaite vapaalle. Älä lisää kaasua yli tyhjäkäyntinopeuden käynnistämistä varten. N N a - Kaksikahvainen a b b - Yksikahvainen Kun uutta moottoria tai moottoria, josta on loppunut tai poistettu polttoaine, käynnistetään ensi kerran, täytä polttoainejärjestelmä seuraavasti: a. Käännä virta-avain ON-asentoon kolmeksi sekunniksi ja sen jälkeen takaisin OFF-asentoon viideksi sekunniksi. b. Menettele näin viisi kertaa, jotta sähköinen polttoainepumppu täyttää polttoainejärjestelmän. fin 31

40 KÄYTTÖ 6. Käännä virta-avain asentoon "START" (käynnistys). Jollei moottori käynnisty kymmenessä sekunnissa, käännä avain asentoon ON (päällä), odota 30 sekuntia ja yritä uudelleen HUOMAUTUS: Elektroninen käynnistysjärjestelmä esitäyttää (rikastaa) automaattisesti moottorin ja lisää joutokäyntinopeutta käynnistystä varten. Vaihteen vaihto F N R F N R a b a - b - Kaksikahvainen Yksikahvainen 1. Jet-vetolaitteessa on kolme käytettävää vaihdetta: Eteenpäin (F), Vapaa (N) ja Peruutus (R). a. Eteenpäin (F) saa veden poistumaan peruutusportista eteenpäin työntöä ja veneen eteenpäinliikettä varten. b. Vapaa (N) saa peruutusportin peittämään puolet vedenpoistoaukon suuttimesta työnnön jakamiseksi eteen- ja taaksepäin. Vetolaitteen siipipyörä jatkaa pyörimistä ja vene saattaa ryömiä jompaankumpaan suuntaan. Tämä on normaalia suoravetosuihkulla toimivassa veneessä. Noudata varovaisuutta aina moottorin käydessä. c. Peruutus (R) saa peruutusportin peittämään koko vedenottoaukon suuttimen poistuvan vesivirran ohjaamiseksi eteenpäin veneen liikkeen suunnan vaihtamiseksi. 2. Kun olet kytkenyt moottorin eteenpäin- tai peruutusvaihteelle, lisää nopeutta siirtämällä kaasuvipua enemmän. HUOMAUTUS: Kuljettajien on harjoiteltava pysähtymismenettelyä, kunnes he taitavat jet-vetolaitteen käsittelyn. 3. Voit pysäyttää veneen normaalisti vähentämällä vauhtia vähitellen ennen vapaalle vaihtamista. Noudata varovaisuutta vaihteelle vaihtamisen ja kääntymisen aikana, koska tällöin tapahtuu jonkin verran ohjauksen hallinnan menetystä. Ohjauksen hallinta riippuu tuotetusta työnnöstä. Moottorin pysäytys 1. Vähennä moottorin nopeutta, kunnes vene pysähtyy täysin. 2. Vaihda Jet-vetolaite vapaalle. 32 fin

41 3. Käännä virta-avain pois päältä (OFF). KÄYTTÖ fin 33

42 Mercury Jet Drive -moottorien hoito! VAARA Jos moottoria laiminlyödään tai sen kunnossapito, korjaus tai tarkastus tehdään kelvottomasti, seurauksena voi olla tuotteen vaurioituminen tai vakava vamma tai kuolema. Tee kaikki toimenpiteet tässä käyttöohjeessa kuvatulla tavalla. Jos et tunne oikeita kunnossapito- tai huoltomenettelyjä, anna työ valtuutetun Mercury Marine -jälleenmyyjän tehtäväksi. Turvallisuuden varmistamiseksi ja luotettavuuden säilyttämiseksi pidä moottori parhaassa käyttökunnossa säännöllisten tarkastusten ja kunnossapidon avulla, jotka on mainittu kohdassa Tarkastus- ja huoltoaikataulu. Kirjaa tehty huolto tämän kirjan takasivulla olevaan kohtaan Huoltoloki.. Säilytä kaikki huoltotilaukset ja -kuitit. Moottorin varaosat Mercury suosittelee alkuperäisten Mercury Precision -varaosien ja -voiteluaineiden käyttöä EPA-päästömääräykset Kaikki Mercury Marinen valmistamat uudet Mercury Jet Drive -moottorit ovat saaneet Yhdysvaltain ympäristönsuojeluvirastolta sertifioinnin, jonka mukaan ne täyttävät uusia Mercury Jet Drive -moottoreita koskevat ilmansaasteiden hallintamääräyksien vaatimukset. Tämä sertifiointi edellyttää, että tietyt säädöt on asetettu tehtaan normien mukaan. Tästä syystä tehtaan tuotteelle määräämää huoltomenettelyä on noudatettava tarkasti ja, sikäli kuin mahdollista, palattava alkuperäisen suunnittelun aikomuksiin. Päästöjen hallintalaitteiden ja -järjestelmien huollon, vaihdon tai korjauksen voi suorittaa mikä tahansa kipinäsytytteisten venemoottorien korjausliike tai yksityinen korjaaja. PÄÄSTÖJEN TODISTUSKYLTTI HUOLTO Päästöhyväksyntämerkki, josta näkyvät päästötasot sekä suoraan päästöihin liittyvät moottorin tekniset tiedot, on kiinnitetty moottoriin valmistuksen yhteydessä. a b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in gear): hp kw L LOW PERM/HIGH PERM: FAMILY: HC+NOx:FEL: CO FEL: g/kwh g/kwh f g h i j a - b - c - d - e - f - g - h - i - j - Tyhjäkäynti Moottorin hevosvoimia Moottorin iskutilavuus Moottoriteho kilowatteina Valmistuspäivä Tuoteryhmän numero Moottorituoteryhmän säädelty päästöraja Moottorituoteryhmän säädelty päästöraja Suositeltava sytytystulppa ja -väli Polttoaineletkun läpäisyprosentti 34 fin

43 OMISTAJAN VASTUU Omistajan tai käyttäjän on teetettävä moottorin rutiinihuolto, jotta päästötasot pysyvät määrättyjen standardien vaatimusten rajoissa. Omistaja/käyttäjä ei saa tehdä moottoriin mitään muutoksia, jotka voivat muuttaa tehoa tai mahdollistaa moottorin tehdasasetuksia suuremmat päästötasot. Tarkastus- ja huoltoaikataulu ENNEN JOKAISTA KÄYTTÖÄ HUOLTO Tarkista, että narullinen hätäkatkaisin sammuttaa moottorin. Tarkista silmämääräisesti, ettei polttoainejärjestelmässä ole vuotoja tai vikoja. Tarkista moottoritila ja haistele mahdollisia polttoainehöyryjä. Tarkista, ettei kaasussa, vaihteessa ja ohjausjärjestelmässä ole takertelevia tai löysiä osia. JOKAISEN SUOLAISESSA TAI SAASTUNEESSA VEDESSÄ KÄYTÖN JÄLKEEN Huuhtele kaikki sisäiset kanavat makealla vedellä. Pese suihkupumpun ulkopinta puhtaalla vedellä. 10 TUNNIN VÄLEIN TAI KERRAN KUUKAUDESSA (KUMPI TULEE ENSIN) Tarkista pilssiveden lappojärjestelmä. Katso tämän oppaan kohtaa Pilssiveden lapon tarkastus. Tarkasta, onko kaapelipalkeissa kulumia, hankaumia tai vuotoja. Tarkasta akku ja sen liitännät. Katso tämän oppaan kohtaa Akun tarkastus. Tarkista ruuvien, mutterien ja muiden kiinnittimien kireys. Tarkista, onko pakokaasuletkuissa ylikuumenemisen aiheuttamia reikiä tai vääntymiä. 50 TUNNIN VÄLEIN TAI KERRAN KUUKAUDESSA (KUMPI TULEE ENSIN) Tarkista vetolaitteen kotelon ja staattorin voiteluaineen määrä ja kunto. Katso tämän oppaan kohtaa Vetolaitteen kotelon voiteluaine ja Staattoriasennelman voiteluaine. Tarkista korroosionsuoja-anodit. Vaihda, jos yli 50 % on syöpynyt. Katso tämän oppaan kohtaa Korroosionsuoja-anodit. Tarkista ruuvien, mutterien ja muiden kiinnittimien kireys. 100 TUNNIN VÄLEIN TAI KERRAN VUODESSA (KUMPI TULEE ENSIN) Vaihda sytytystulpat ensimmäisten 100 tunnin tai ensimmäisen vuoden jälkeen. Tarkasta sen jälkeen sytytystulpat 100 tunnin tai vuoden välein. Vaihda sytytystulpat tarvittaessa. Katso tämän oppaan kohtaa Sytytystulppien tarkastus ja vaihto. Tyhjennä ja vaihda vetolaitteen kotelon voiteluaine. Katso tämän oppaan kohtaa Vetolaitteen kotelon voiteluaine. Tyhjennä ja vaihda staattorikotelon voiteluaine. Katso tämän oppaan kohtaa Staattoriasennelman voiteluaine. Poista siipipyörä ja voitele siipipyörän akseli Quicksilver- tai Mercury Precision 2-4-C with PTFE - voiteluaineella, jotta siipipyörä ei juutu akseliin kiinni. Tarkasta laturin hihna. Katso tämän oppaan kohtaa Laturin hihnan tarkastus. Voitele hihnankiristimen tukipyörä. Katso tämän oppaan kohtaa Hihnankiristimen hihnapyörän voitelu. Vaihda moottorin polttoaineletkun suodatin. Katso tämän oppaan kohtaa Polttoainejärjestelmä. Vaihda veden erottava polttoaineensuodatin. Katso tämän oppaan kohtaa Polttoainejärjestelmä. Vaihda kompressorin imuilmansuodatin. Katso tämän oppaan kohtaa Kompressorin imuilmansuodatin. fin 35

44 HUOLTO ENNEN SÄILYTYSKAUTTA Katso tämän oppaan kohtaa Säilytys. Tukkeutuneen vedenottoaukon puhdistus Ruohoritilä (Hydro-surge-ritilä) ja alumiinivaluritilä on tarkoitettu yleiseen käyttöön. Kiviritilä on tarkoitettu käytettäväksi silloin, kun Jet-vetolaitetta käytetään kivikkoisessa matalassa vedessä. a b c 5465 a - b - c - Hydro-surge-ritilä Alumiinivaluritilä Kiviritilä MANUAALINEN PUHDISTUS! VAARA Vältä pyörivän siipipyörän koskettamisen aiheuttama vamma tai hiuksien, vaatteiden tai irtonaisten esineiden joutuminen vedenottoaukkoon ja kietoutuminen siipipyörän akselin ympärille. Pysy poissa vedenottoaukon läheltä äläkä pane mitään esinettä vedenottoaukkoon tai vedenpoistoaukon suuttimeen moottorin ollessa käynnissä. Jos ruoho tai roskat tukkivat vedenottoaukon, sammuta moottori ja puhdista tukos kokonaan, jotta laite toimii taas kunnolla. 1. Sammuta moottori ja poista virta-avain virtalukosta. Pumpun siipipyörä pyörii edelleen ja pumppaa vettä, kun moottori on käynnissä, silloinkin, kun se on vapaalla. 2. Puhdista roskat koko Jet-vetolaiteyksiköstä (vedenottoaukko, siipipyörä ja suutin). Jos Jet-vetolaitetta ei ole helppo puhdistaa, palauta vene perävaunuun tai veneen nostolaitteeseen, ennen kuin jatkat töitä. 3. Vedenottoritilä on ehkä poistettava Jet-vetolaitteen pohjasta, jotta roskat voidaan poistaa vedenottoaukosta. a. Irrota vedenottoritilä irrottamalla neljä ruuvia. b. Asenna vedenottoritilä samoilla ruuveilla. c. Levitä Loctite 242 Threadlocker -rasvaa ruuvien kierteille. d. Kiristä ruuvit ilmoitettuun tiukkuuteen. 36 fin

45 HUOLTO Putkilon viitenro 66 Loctite kierreliima Kuvaus Käyttökohta Osanumero Vedenottoritilän ruuvikierteet Kuvaus Nm lb-in. lb-ft Eturuuvit Takaruuvit TÄRKEÄÄ: Älä käytä Jet-vetolaitetta, jos vedenottoritilää ei ole asennettu. HYDRO-SURGE-RITILÄ Hydro-surge-ritilä on jousitettu. Jos ottoaukko tukkeutuu, pumpun imu avaa ritilän, jolloin vesi työntää tukkeen ritilän ohi ja avaa ottoaukon. Jos veneellä ajetaan ruohoalueilla, vedenottoritilä voi tukkeutua ruohoista. Tukkeutunut ritilä aiheuttaa pumpun kavitaation kiihdyttämisen aikana (ylikierrokset venettä työntämättä). Jos ritilä tukkeutuu: 1. Vie kaasua hitaasti eteenpäin, kunnes vene alkaa plaanata, ja varmista, ettei tapahdu pumpun kavitaatiota. 2. Jatka kaasun lisäämistä, kunnes vene ajaa huippunopeudella. Veden voiman pitäisi puhdistaa pumpusta jäljelle jääneet ruohot. Polttoainejärjestelmä! VAARA Polttoaine on herkästi syttyvää ja räjähtävää. Varmista, että virtalukko on off-asennossa ja narullinen hätäkatkaisin siten, ettei moottori pääse käynnistymään. Älä tupakoi tai salli alueella kipinänlähdettä tai avotulta huollon aikana. Pidä työskentelyalue hyvin tuuletettuna ja vältä pitkällistä altistumista höyryille. Tarkista aina ennen moottorin käynnistämistä, onko järjestelmässä vuotoja, ja pyyhi mahdolliset roiskeet pois välittömästi. Sammuta moottori ja kytke akku irti, ennen kuin huollat mitään polttoainejärjestelmän osaa. Tyhjennä polttoainejärjestelmä kokonaan. Kerää ja säilytä polttoainetta hyväksytyssä astiassa. Pyyhi mahdolliset läiskeet heti pois. Vuotojen pyyhkimiseen käytetty materiaali täytyy hävittää hyväksyttyyn astiaan. Kaikki polttoainejärjestelmän huollot täytyy suorittaa hyvin tuuletetulla alueella. Tarkasta, ettei huoltotyön jäljiltä synny polttoainevuotoja. POLTTOAINELETKUN TARKASTUS Tarkasta, ettei polttoaineletkussa ole halkeamia, paisumia, vuotoja, kovettumia tai muita heikkenemisen tai vaurion merkkejä. Jos tällaisia vikoja löytyy, polttoaineletku täytyy vaihtaa. fin 37

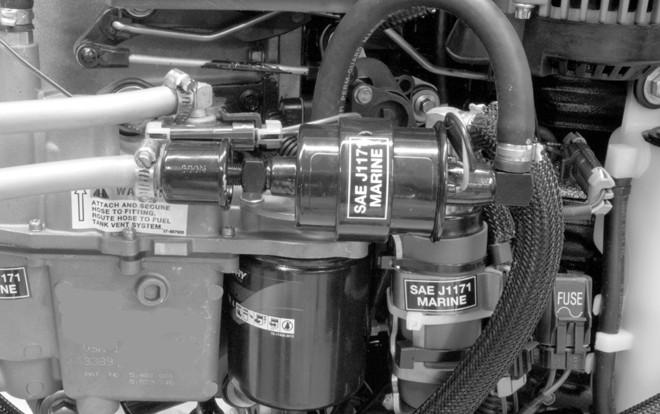

46 POLTTOAINEENSUODATIN HUOLTO Vaihda polttoaineensuodatin kerran kaudessa tai 100 käyttötunnin välein. a a - Polttoaineensuodatin TÄRKEÄÄ: Tarkasta silmämääräisesti, vuotaako suodattimen liitännöistä polttoainetta. VEDEN EROTTAVA POLTTOAINEENSUODATIN Tämä suodatin poistaa polttoaineesta kosteutta ja roskia. Jos suodatin täyttyy vedellä, vesi voidaan poistaa. Jos suodatin tukkeutuu roskista, vaihda suodatin. Varoitusjärjestelmä kytkeytyy päälle, kun polttoainesuodattimen vesitila tulee täyteen. Lisätietoja on kohdassa Varoitusjärjestelmä osassa Ominaisuudet ja hallintalaitteet. Katso oikeat huoltovälit Tarkastus- ja huoltoaikataulu -osasta. Poista ja vaihda suodatin seuraavasti: 1. Käännä virtalukko OFF-asentoon. 38 fin

47 HUOLTO 2. Irrota suodattimen pohjassa oleva johto. Irrota suodatin (a) kääntämällä sitä nuolen suuntaan (myötäpäivään). Kallista suodatinta ja valuta neste sopivaan astiaan. a - Veden erottava polttoaineensuodatin a Voitele suodattimen tiivistysrengas öljyllä. Kierrä suodatin paikalleen. Tiukkaa se vahvasti käsin. Liitä johto suodattimeen. Sulakkeet TÄRKEÄÄ: Pidä aina varalla 5, 15 ja 20 A:n sulakkeita. Moottorin sähköpiirejä suojataan ylikuormitukselta johdoissa olevilla sulakkeilla. Jos sulake palaa, yritä löytää ja korjata ylikuormituksen syy. Jos syytä ei löydy, sulake voi palaa uudestaan. 1. Avaa sulakkeen pidin ja katso sulakkeen sisällä olevaa hopeanväristä nauhaa. Jos nauha on rikki, vaihda sulake. 2. Vaihtosulakkeen ampeeriarvon on oltava sama kuin vanhan sulakkeen. fin 39

48 20 HUOLTO Sulakkeet ja piirit ovat seuraavat: a b g c f d e a - b - c - d - e - f - g - Ehjä sulake Avoin (palanut) sulake. SmartCraft-dataväylän piiri 5 ampeerin sulake Sytytysjärjestelmän piiri 20 A:n sulake Varasulake Sähköisen polttoainepumpun (VST), ECM-ohjaimen ja öljypumpun piiri 20 A:n sulake Päätehorele 15 A:n sulake a b a - b - Siirtopumppu Nostopumpun piiri 5 A:n sulake 40 fin

49 HUOLTO Korroosionsuoja-anodit HUOMAUTUS Anodit, joissa käytetty alumiiniseos ei ole riittävän puhdasta, eivät ehkä suojaa tärkeitä vetolaitteen osia riittävästi korroosiolta. Suosittelemme vain Mercury Precision Partsin myymiä anodeja. Tässä mallissa on kolme korroosiosuoja-anodia: Yksi suuttimen pohjassa, yksi peruutusportissa ja yksi peräsimen alla. Anodit auttavat suojaamaan Mercury Jet Drive -moottoria galvaaniselta korroosiolta antamalla oman metallinsa syöpyä hitaasti moottorin metallien asemesta. a - Anodit a 5467 Kaikki anodit on tarkastettava säännöllisesti, etenkin suolaisessa vedessä. Katso lisätietoja tämän ohjekirjan osasta Tarkastus- ja huoltoaikataulu. Vaihda anodit, ennen kuin ne ovat syöpyneet 50 %. Älä maalaa tai pinnoita anodia suoja-aineilla, sillä tämä vähentää anodin tehokkuutta. Akun tarkastus Akku on tarkastettava säännöllisesti, jotta varmistetaan moottorin oikea käynnistymiskyky. TÄRKEÄÄ: Lue akun mukana toimitetut turva- ja huolto-ohjeet. 1. Sammuta moottori ennen akun huoltoa. 2. Varmista, ettei akku pääse liikkumaan. 3. Akkukaapelin navat on pidettävä puhtaina, kireinä ja oikein asennettuina. Akkukaapelit on liitettävä navat oikein päin (plus-napa plus-liittimeen ja miinus-napa miinusliittimeen). 4. Varmista, että akussa on sähköä johtamaton suojus, joka estää akun napojen vahingossa tapahtuvat oikosulut. Sytytystulppien tarkastus ja vaihto! VAARA Viallisista sytytystulpan hatuista saattaa lähteä kipinöitä, jotka voivat sytyttää polttoainehöyryjä ja aiheuttaa vakavan vamman tai kuoleman tulipalon tai räjähdyksen seurauksena. Vältä vaurioittamasta sytytystulpan hattuja. Älä käytä teräviä esineitä tai metallisia työkaluja sytytystulpan hattujen poistamiseen. fin 41

50 HUOLTO 1. Löysää paisuntasäiliöstä tulevat letkut. Irrota kuusi mutteria, joilla paisuntasäiliö on kiinnitetty paikalleen. Poista paisuntasäiliö. a - Paisuntasäiliö a Avaa J-kiinnittimet ja siirrä polttoaine-/ilmaletkut syrjään. 3. Irrota sytytystulppien johdot kiertämällä kumihattuja samalla, kun vedät ne irti sytytystulpista Irrota sytytystulpat. Vaihda sytytystulppa, jos elektrodi on kulunut tai eristin on karkea, haljennut, rikkinäinen tai kuplinut tai jos jalometalli ei näy sytytystulpan elektrodissa. TÄRKEÄÄ: Tulpan väri ei ehkä heijasta tarkasti sen kuntoa. Jotta viallinen tulppa voidaan määrittää tarkasti, tarkasta tulpan elektrodin jalometalli. Jos jalometallia ei ole näkyvissä, vaihda tulppa. a 9381 a - Jalometalli 42 fin

51 HUOLTO 5. Säädä sytytystulpan kärkiväli. Katso tämän oppaan kohtaa Yleistietoja Tekniset tiedot Varmista, että kaikkien sytytystulppien kärkiväli on asetettu oikein ennen niiden asentamista. Mittaa kärkiväli välystulkilla tai napamittarilla. Älä käytä kiilamaista kärkivälin tarkistustyökalua kärkivälin tarkastamiseen tai säätämiseen. Jos säätö on tarpeen, älä koskaan irrota keskielektrodia väkisin. Tämä on erittäin tärkeää kaikentyyppisille sytytystulpille, joiden maadoituselektrodissa tai keskielektrodissa on platinaa tai iridiumia sisältävä kulumapinta. Jos kärkiväliä joudutaan laajentamaan, tee se työkalulla, joka ainoastaan vetää maadoituselektrodia taaksepäin koskettamatta keskielektrodia, posliinia tai maadoituselektrodin kulumaosaa. Jos kärkiväli joudutaan sulkemaan, napauta maadoituselektrodia varovasti kovaan pintaan. 6. Puhdista ennen sytytystulppien asentamista lika sytytystulppien istukoista. Asenna tulpat sormikireydelle ja kiristä sitten vielä 1/4 kierrosta tai määritysten mukaan. Kuvaus Nm lb-in. lb-ft Sytytystulppa Tarkasta sovitinlevyllä oleva paisuntasäiliön tiiviste. Älä poista tiivistettä sovitinlevyltä. Vaihda, jos se on vaurioitunut. 8. Asenna paisuntasäiliö. Kiristä mutterit ilmoitettuun tiukkuuteen. Asenna letkut paisuntasäiliöön ja kiinnitä ne kiristimillä. Kuvaus Nm lb-in. lb-ft Paisuntasäiliön mutterit Tarkasta, onko pakojärjestelmässä vuotoja. Vauhtipyörän kannen irrotus ja asennus IRROTUS 1. Irrota pidikehihna. fin 43

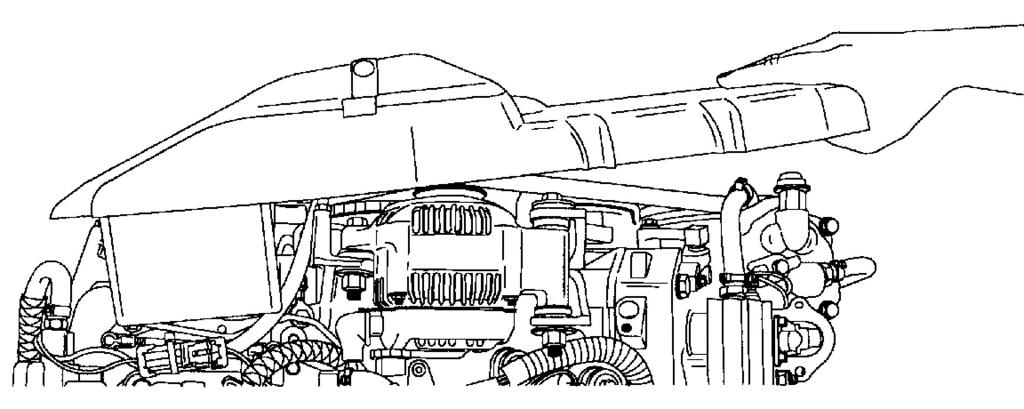

52 HUOLTO 2. Poista kansi nostamalla se irti moottorin takapuolelta. a b a - b - Vauhtipyörän kansi Pidikehihna ASENNUS 1. Laske kannen aukko imukotelon ilmanottolaipalle. Kallista kantta puolelta toiselle, kunnes se liukuu alas ilmanottolaipalle. 2. Paina kansi alas kohdistustappien ja ilmakompressorin ilmanottoletkun päälle. a b a - b - Imukotelon ilmanottolaippa Ilmakompressorin ilmanottoletku 44 fin

53 HUOLTO 3. Kiinnitä pidikehihna kanteen. a a - Pidikehihna Laturin hihnan tarkastus Tarkasta laturin hihna ja anna valtuutetun myyntiliikkeen vaihtaa se, jos jokin seuraavista vioista havaitaan: Hihnan kumiosien halkeilua tai rapistumista Karkeita tai epätasaisia hihnapintoja Kulumisen merkkejä hihnan reunoilla tai ulkopinnoilla Kompressorin imuilmansuodatin Suodatin tulee vaihtaa jokaisen 100 käyttötunnin jälkeen tai kerran veneilykauden aikana. TÄRKEÄÄ: Älä koskaan käytä moottoria ilman ilmansuodatinta. IRROTUS 1. Poista vauhtipyörän kansi moottorista. fin 45

54 HUOLTO 2. Napsauta pidike irti suojasta ja poista suodatin. a a - b - Pidike Suodatin b ASENNUS 1. Asenna suodatin kanteen. 2. Kiinnitä suodatin pidikkeellä. Hihnankiristimen hihnapyörän voitelu Voitele nipan kautta 2-4-C with PTFE -voiteluaineella Putkilon viitenro Kuvaus Käyttökohta Osanumero 95 PTFE:tä sisältävä 2-4- C Hihnan kiristyspyörän rasvanippa Q 1 Jäähdytysjärjestelmän huuhtelu Jäähdytysjärjestelmän huuhtelu on tärkeää aina sen jälkeen, kun veneellä on ajettu suolaisessa vedessä, jos vene on ajanut karille tai jos kuuluu äänimerkki ylikuumenneen moottorin tähden. HUOMAUTUS Vältä ylikuumenemisen aiheuttama moottori- ja vetolaitevaurio. Älä koskaan käynnistä tai aja moottoria, ellei vesi kierrä jäähdytysjärjestelmässä. 46 fin

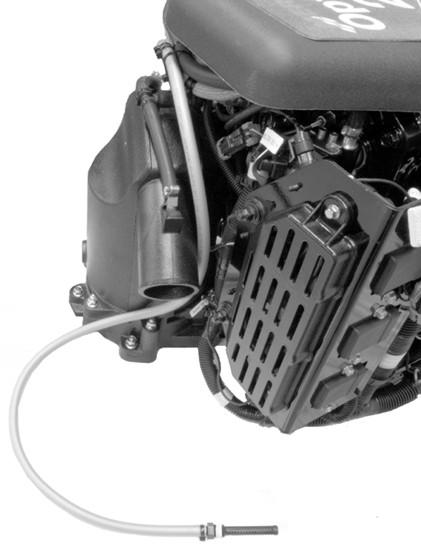

55 HUOMAUTUS Jäähdytysjärjestelmän huuhtelu keulan ollessa alhaalla johtaa veden sisäänpääsyyn, mikä aiheuttaa moottorivaurion. Jäähdytysjärjestelmää huuhdeltaessa veneen on oltava vaakatasossa tai keula hiukan ylhäällä (enintään 20 astetta). Takuu ei kata moottorivaurioita, joiden syynä on väärä jäähdytysjärjestelmän huuhtelu. 1. Varmista, että moottori on sammutettu. HUOLTO 2. Aseta vene niin, että se on vaakatasossa tai sen keula on ylhäällä enintään 20. Jos moottori huuhdellaan veneen ollessa tämän alueen ulkopuolella, seurauksena voi olla moottorivaurio ja takuun mitätöityminen. 3. Irrota veneen huuhtelusovittimen korkki. Sovitin on kiinnitetty joko veneen runkoon tai moottoritilaan. a - b - Huuhtelulaite (runkoon kiinnitetty) Huuhtelulaite (moottoritilaan kiinnitetty) b a 5469 TÄRKEÄÄ: Huuhtelun aikana moottoria ei saa käyttää tyhjäkäyntiä nopeammin. 4. Avaa vesihana täysin auki. Käynnistä moottori ja anna sen käydä vähintään 10 minuuttia moottorilohkon huuhtelemiseksi. HUOMAUTUS: Riittämätön veden virtaus moottoriin voi aiheuttaa moottorin ylikuumenemisen. Jos kuuluu äänimerkki, sammuta moottori välittömästi ja anna sen jäähtyä. 5. Pysäytä moottori, sulje vesi ja irrota vesiletku huuhtelusovittimesta. Asenna korkki ja kiristä se kunnolla. 6. Huuhtele vedenpoistoaukon suuttimen ulkopinnat vedellä fin 47

56 Vetolaitteen kotelon voiteluaine VOITELUAINEEN VALUTUS HUOLTO HUOMAUTUS: Kun valutat voiteluainetta vetolaitteen kotelosta, tarkista, näkyykö siinä vettä. Vesi on saattanut asettua pohjalle ja valuu siten pois ennen voiteluainetta tai se on saattanut sekoittua voiteluaineeseen, joka saa tällöin maitomaisen värin. Molemmissa tapauksissa vetolaitteen kotelo tulee tarkistuttaa valtuutetussa Mercury Marine -myyntiliikkeessä. Voiteluaineessa oleva vesi voi aiheuttaa ennenaikaisen vaihteisto- tai laakeritoimintahäiriön tai pakkasella vetolaitteen kotelon vaurion. b a c 5472 a - b - c - Vetolaitteen kotelo (pohjanäkymä) Täyttö-/tyhjennysruuvi Ilmastuskanavan ruuvi 1. Aseta vetolaitteen alle valutusastia. 2. Irrota täyttö-/tyhjennysruuvi. 3. Irrota ilmastuskanavan ruuvi voiteluaineen valuttamiseksi. VOITELUAINEEN LISÄÄMINEN Nestetyyppi Suuritehoinen vaihteistovoiteluaine Tilavuus 725 cm³ (24 oz) 1. Aseta vaihteiston voiteluaineletkun suutin vetolaitteen kotelon täyttö-/tyhjennysreikään. 2. Lisää voiteluainetta niin paljon, että sitä vuotaa yli. 3. Asenna ilmausruuvi. Varmista, että ruuvin tiiviste on paikallaan. 4. Poista letkun suutin ja asenna täyttö-/tyhjennysruuvi ja sen tiiviste. 48 fin

57 Staattoriasennelman voiteluaine VOITELUAINEEN VALUTUS HUOLTO HUOMAUTUS: Kun valutat voiteluainetta staattorista, tarkista, näkyykö siinä vettä. Vesi on saattanut asettua pohjalle ja valuu siten pois ennen voiteluainetta tai se on saattanut sekoittua voiteluaineeseen, joka saa tällöin maitomaisen värin. Molemmissa tapauksissa staattori tulee tarkistuttaa valtuutetussa Mercury Marine - myyntiliikkeessä. Voiteluaineessa oleva vesi voi aiheuttaa ennenaikaisen laakeritoimintahäiriön tai pakkasella staattorivaurion. b c d a e 5473 a - Suutinasennelman kiinnitysruuvit (4) b - Suutinasennelma c - Staattoriasennelma d - Staattoriasennelman kiinnitysruuvit (4) e - Täyttöreikä ja tulppa 1. Irrota vaihde- ja ohjauskaapelit peruutusportista ja peräsimestä. Varo muuttamasta säätöjä. 2. Irrota neljä ruuvia, joilla suutinasennelma on kiinnitetty staattoriin. 3. Irrota suutin. 4. Irrota neljä ruuvia, joilla staattoriasennelma on kiinnitetty vetolaitteen koteloon sekä kaksi tukilevyn ruuvia. 5. Irrota staattori. 6. Poista staattorin peräpuolella oleva täyttöreiän tulppa. 7. Kallista staattoria eteenpäin, jotta voiteluainetta alkaa valua. 8. Kallista staattoria, jotta jäljelle jäänyt voiteluaine valuu ulos täyttöreiästä. 9. Asenna staattori pumppuun. Noudata varovaisuutta liu'uttaessasi akselia tiivisteiden ohi, etteivät tiivisteet vaurioidu. Levitä Loctite 242 Threadlocker -voiteluainetta neljään staattorin pulttiin ja kahteen tukilevyn ruuviin. Kiristä ruuvit ilmoitettuun tiukkuuteen. Putkilon viitenro 66 Loctite kierreliima Kuvaus Käyttökohta Osanumero Staattorin pultit ja tukilevyn ruuvit fin 49

58 HUOLTO Kuvaus Nm lb-in. lb-ft Staattorin pultit Tukilevyn ruuvit VOITELUAINEEN LISÄÄMINEN TAI UUDELLEENTÄYTTÄMINEN a b c 5474 a - b - c - Täyttöreikä Peruutusportti (alareuna) Peräsin (ulkohalkaisija) Nestetyyppi Suuritehoinen vaihteistovoiteluaine Tilavuus 562 ml (19 fl oz) 1. Aseta voiteluaineletkun suutin staattorin täyttöreikään. 2. Lisää voiteluainetta, kunnes sitä näkyy reiässä. 3. Asenna tulppa. 4. Levitä Loctite 271 Threadlocker -voiteluainetta suuttimen neljälle ruuville. Asenna suutinasennelma ja anodi. Kiinnitä neljällä ruuvilla. Kiristä ruuvit ilmoitettuun tiukkuuteen. Putkilon viitenro Kuvaus Käyttökohta Osanumero 7 Loctite kierreliima Suuttimen ruuvit Kuvaus Nm lb-in. lb-ft Suuttimen ruuvit Liitä ohjaus- ja vaihdekaapelit. 6. Vaihda vaihteita ja ohjaa yksikkö koko alueen läpi ja tarkista, ilmeneekö takertelua tai jäykkyyttä. Korjaa säätöjä tarvittaessa. 7. Siirrä eteenpäinvaihteelle ja tarkista, ettei peruutusportti ole esikuormitettu. Peruutusporttia pitäisi pystyä keinuttamaan hiukan ylös ja alas. Liika välys edellyttää vaihdekaapelin säätöä. 8. Tarkista, että peruutusportin alareuna on peräsimen ulkohalkaisijan yläpuolella. Jos peruutusportti on peräsimen ulkohalkaisijan alapuolella, älä käytä venettä. Kysy valtuutetulta Mercury Marine - jälleenmyyjältä neuvoa oikeasta säädöstä. 50 fin

59 HUOLTO TÄRKEÄÄ: Säädä vaihdekaapelia niin, ettei peruutusportti häiritse peräsimestä tulevaa veden virtausta. Jos peruutusportti riippuu vesivirtauksessa, kaukosäädinkotelossa saattaa tuntua voimakasta tärinää ja seurauksena saattaa olla eteenpäinpysäyttimen tai muiden osien vaurioituminen. Pilssiveden lapon tarkastus Tarkasta pilssiveden lappojärjestelmä säännöllisin väliajoin optimaalisen suorituskyvyn varmistamiseksi. a b c a - b - c - Lapon keskeytys Pilssiveden letku Pilssiveden ottosiivilä 1. Tarkasta, onko ottosiivilässä vierasesineitä. Puhdista tarvittaessa. 2. Tarkasta, ettei lapon keskeytyksen reikä ole tukossa. Puhdista tarvittaessa pienellä teräslangalla. 3. Varmista, että lapon keskeytys on kiinnitetty vedenpinnan yläpuolelle. Veteen uponnut moottori Veteen uponnut moottori edellyttää valtuutetun jälleenmyyjän tekemää huoltoa heti ylös ottamisen jälkeen. Tämä huoltoon vienti on välttämätöntä heti sen jälkeen, kun moottori on altistettu ulkoilmalle moottorin korroosiovaurion minimoimiseksi. fin 51
