1 2015, Mercury Marine 40-nelitahtimoottorin ohjauskahva Perämoottori Käyttö Huolto Takuu Asennus Manuaalinen 8M fin

2 fin

3 Kiitämme siitä, että olet ostanut yhden markkinoiden parhaista perämoottoreista. Olet tehnyt hyvän sijoituksen miellyttävään veneilyyn. Perämoottorisi valmistaja on Mercury Marine, maailman johtava veneteknologian ja perämoottorien valmistaja jo vuodesta Näiden vuosien kokemus on omistettu huippulaatuisten tuotteiden valmistamiseen. Tämä on johtanut Mercury Marinen maineeseen tiukasta laadunvalvonnasta, erinomaisuudesta, kestävyydestä, pysyvästä suorituskyvystä ja parhaan myynninjälkeisen tuen tarjoamisesta. Lue tämä käsikirja huolellisesti ennen perämoottorin käyttämistä. Tämä käsikirja on laadittu auttamaan sinua perämoottorin toiminnassa, turvallisessa käytössä ja hoidossa. Kiitos luottamuksestasi Mercury Marinea kohtaan. EPA-päästömääräykset Mercury Marinen Yhdysvalloissa myymät perämoottorit ovat Yhdysvaltain ympäristönsuojeluviraston EPA:n sertifioimia niin, että ne noudattavat uusilta perämoottoreilta vaadittavia ilmansaasteiden hallintasäännösten määräyksiä. Tämä sertifiointi edellyttää, että tietyt säädöt on asetettu tehtaan normien mukaan. Tästä syystä tehtaan tuotteelle määräämää huoltomenettelyä on noudatettava tarkasti ja, sikäli kuin mahdollista, palattava alkuperäisen suunnittelun aikomuksiin. Päästöjen hallintalaitteiden ja -järjestelmien huollon, vaihdon tai korjauksen voi suorittaa mikä tahansa venemoottorien korjausliike tai yksityinen korjaaja. Moottoreihin on merkitty päästöjenhallintatiedot tarroilla EPA-sertifioinnin pysyväksi todisteeksi.! VAARA Tämän tuotteen moottorin pakokaasut sisältävät kemikaaleja, joiden Kalifornian osavaltiossa tiedetään aiheuttavan syöpää, syntymävikoja ja muita suvunjatkamiseen liittyviä vaurioita. Takuuilmoitus Ostamaasi tuotteeseen pätee rajoitettu takuu, jonka Mercury Marine on antanut. Takuuehdot esitetään tämän käsikirjan Takuutiedot -kohdassa. Takuuilmoitus sisältää kuvauksen siitä, mikä on takuun kattamaa, mikä ei ole takuun kattamaa, takuusuojan kestoajan, kuinka parhaiten saadaan takuusuoja, tärkeitä vastuuvapauslauseita ja korvausrajoituksia sekä muita takuuseen liittyviä tietoja. Käy läpi nämä tärkeät tiedot. Tähän julkaisuun sisältyvät kuvaukset ja määritykset olivat voimassa silloin, kun tämä käsikirja hyväksyttiin painettavaksi. Mercury Marine, joka harjoittaa jatkuvan tuotekehityksen politiikkaa, pidättää oikeuden keskeyttää mallien tuotannon milloin tahansa, muuttaa määrityksiä, ominaisuuksia, menetelmiä tai toimintatapoja ilman ennakkovaroitusta ja velvoituksetta. Mercury Premier -palvelu Mercury arvioi jälleenmyyjiensä palvelutasoa ja myöntää korkeimman Mercury Premier -arvosanan niille, jotka osoittavat poikkeuksellista palvelusitoutumista. Mercury Premier Service -arvosanan ansaitseminen merkitsee, että myyjä: Saa takuuhuollosta korkeat asiakastyytyväisyyspisteet (CSI) 12 kuukauden ajalta omistaa kaikki tarvittavat huoltovälineet, testauslaitteet, käsikirjat ja varaosakirjat palkkaa vähintään yhden sertifioidun tai mestariteknikon tarjoaa ajanmukaista palvelua kaikille Mercury Marinen asiakkaille tarjoaa pitempiä palveluaikoja ja liikkuvaa palvelua, jos mahdollista käyttää, asettaa näytteille ja varastoi riittävästi aitoja Mercury Precision Parts -varaosia tarjoaa puhtaat ja siistit tilat, joissa työkalut ja huoltokirjallisuus ovat siististi järjestettyinä. Tavaramerkkiä ja tekijänoikeutta koskevat tiedot MERCURY MARINE. Kaikki oikeudet pidätetään. Ohjekirjan tai sen osan kopiointi ilman lupaa on kielletty. fin i

4 Alpha, Axius, Bravo One, Bravo Two, Bravo Three, M ja aallot ympyrässä -logo, K-planes, Mariner, MerCathode, MerCruiser, Mercury, Mercury ja aallot -logo, Mercury Marine, Mercury Precision Parts, Mercury Propellers, Mercury Racing, MotorGuide, OptiMax, Quicksilver, SeaCore, Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Zeus, #1 On the Water ja We're Driven to Win ovat Brunswick Corporationin rekisteröityjä tavaramerkkejä. Pro XS on Brunswick Corporationin tavaramerkki. Mercury Product Protection on Brunswick Corporationin rekisteröity palvelumerkki. ii fin

5 TAKUUTIEDOT Takuurekisteröinti... 1 Takuun siirto... 1 Mercuryn tuotesuojaohjelman siirto (pidennetty huoltotakuu) (USA ja Kanada) vuoden rajoitettu takuu korroosiota vastaan... 2 Takuun kattavuus ja rajoitusehdot... 3 Yhdysvaltain EPA päästöjä koskeva rajoitettu takuu... 4 Päästöjenhallintajärjestelmän komponentit... 4 Kalifornian päästöjen rajoitettu takuu... 5 Kalifornian ilmavarantolautakunnan selitys Kalifornian päästöjenhallinnan takuuilmoituksesta... 6 Päästöjen todistuskyltti (tähti)... 7 Takuukäytäntö Australia ja Uusi Seelanti... 8 Yleiset takuutaulukot perämoottorit ja Jet vetolaitteet Yleistietoja Veneilijän velvollisuudet Ennen perämoottorin käyttöä Veneen sopiva moottoriteho Pikaveneen ja suuritehoisen veneen ajo Narullinen hätäkatkaisin Vedessä olevien ihmisten suojaaminen Matkustajien turvallisuusviesti ponttoni ja kansiveneet Peräaaltojen ja vanavesien yli hyppiminen Vedenalaisiin esteisiin osuminen Turvaohjeet käsikahvalla ohjattaville perämoottoreille Pakokaasupäästöt Perämoottorin varusteiden valitseminen Suosituksia turvalliseen veneilyyn Sarjanumeron kirjaaminen nelitahtimoottorin tekniset tiedot Komponenttien yksilöinti Kuljetus Veneen/perämoottorin vetäminen perävaunulla Polttoaine ja öljy Polttoainesuositukset Vähäisen läpäisyn polttoaineletkuvaatimus Paineenalaisia kannettavia polttoainesäiliöitä koskevat EPA säännökset FDV hanaa (Fuel Demand Valve) koskevat vaatimukset Mercury Marinen paineistettu kannettava polttoainesäiliö Polttoainesäiliön täyttäminen Moottoriöljysuositukset Moottoriöljyn tarkistus ja lisäys fin iii

6 Ominaisuudet ja hallintalaitteet Varoitusjärjestelmä Käsikäynnisteiset mallit SmartCraft Käsikäyttöinen kippausjärjestelmä Kaasukahvan kitkansäätö ohjauskahvalliset mallit Ohjauskitkan säätö ohjauskahvalliset mallit Säätöevän säädöt Käyttö Tärkeä päivittäinen tarkastus ennen jokaista käyttöä Käynnistystä edeltävä tarkistuslista Käyttö jäätymislämpötiloissa Käyttö suolaisessa tai likaisessa vedessä Käynnistystä edeltävät ohjeet Moottorin totutusajomenettely Moottorin käynnistys Ohjauskahvalliset mallit Vaihteenvaihto Moottorin pysäytys Hätäkäynnistys Huolto Perämoottorin hoito PÄÄSTÖVAHVISTUSTARRA Tarkastus ja huoltoaikataulu Jäähdytysjärjestelmän huuhtelu Yläkopan irrotus ja asennus Ulkopinnan huolto Akun tarkastus Polttoainejärjestelmä Moottorin polttoaineensuodatin käsikäynnisteiset mallit Korroosionsuoja anodi Potkurin vaihto Sytytystulppien tarkastus ja vaihto Ajastushihnan tarkastus Voitelukohdat Moottoriöljyn vaihto Vaihteistokotelon voitelu Vaihteistokotelon voiteluainesuositus Uponnut perämoottori Säilytys Säilytyksen valmistelu Perämoottorin ulko osien suojaus Moottorin sisäosien suojelu Vaihteistokotelo Perämoottorin sijoitus säilytystä varten Akun säilytys iv fin

7 Vianetsintä Moottori ei käynnisty Moottori käy epätasaisesti Tehon menetys Akku ei pysy varautuneena Omistajan huoltoapu Osia ja lisävarusteita koskevat kyselyt Huoltoapu Oppaiden tilaus Asennus Mercury Marinen validoimat moottorien kiinnitysosat Asennustiedot Polttoaineletkun liitäntä Flo Torq I potkurin asennus Flo Torq Reflex Drive Hub potkurin asennus Säätöevän säädöt Huoltoloki. Huoltolokikirja fin v

8 fin vi

9 TAKUUTIEDOT Takuurekisteröinti YHDYSVALLAT JA KANADA Takuusuojan saamiseksi tuote täytyy rekisteröidä Mercury Marinella. Myyntiajankohtana myyntiliikkeen tulee täyttää takuurekisteröinti ja lähettää se välittömästi Mercury Marinelle MercNETin, sähköpostin tai postin välityksellä. Vastaanotettuaan takuurekisteröinnin Mercury Marine kirjaa sen. Myyntiliikkeen tulee antaa sinulle kopio takuurekisteröinnistä. HUOMAUTUS: Mercury Marinen ja Yhdysvalloissa myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoja siltä varalta, että omistajille on lähetettävä ilmoitus tuotteen takaisinkutsusta liittovaltion turvallisuuslakien perusteella. Voit tehdä osoitteenmuutoksen milloin tahansa, myös takuuvaateen yhteydessä, soittamalla Mercury Marinen takuurekisteröintiosastolle tai lähettämällä kirjeen tai faksin, jossa on nimesi, vanha osoitteesi ja uusi osoitteesi sekä moottorin sarjanumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Mercury Marine Attn: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Faksi YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Jos tuote on ostettu Yhdysvaltojen ja Kanadan ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. Takuun siirto YHDYSVALLAT JA KANADA Rajoitettu takuu voidaan siirtää seuraavalle ostajalle, mutta ainoastaan sen käyttämättä jääneeltä osalta. Tämä ei koske tuotteita, joita on käytetty kaupallisiin sovelluksiin. Voit siirtää takuun seuraavalle omistajalle lähettämällä tai faksaamalla kopion ostokuitista tai -sopimuksesta, uuden omistajan nimen ja osoitteen sekä moottorin sarjanumeron Mercury Marinen takuurekisteröintiosastolle. Postitusosoite Yhdysvalloissa ja Kanadassa: Mercury Marine Attn: Warranty Registration Department W 6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Faksi Takuun siirtoa käsitellessään Mercury Marine kirjaa ylös uuden omistajan tiedot. Tästä palvelusta ei veloiteta. YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Jos tuote on ostettu Yhdysvaltojen ja Kanadan ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. fin 1

10 TAKUUTIEDOT Mercuryn tuotesuojaohjelman siirto (pidennetty huoltotakuu) (USA ja Kanada) Tuotesuojaohjelman jäljellä oleva takuuaika voidaan siirtää moottorin seuraavalle ostajalle kolmenkymmenen (30) vuorokauden kuluessa myyntipäivästä. Sopimukset, joita ei siirretä kolmenkymmenen (30) vuorokauden kuluessa seuraavasta ostosta, eivät ole enää voimassa, eikä tuote ole sopimuksen ehtojen mukaisesti enää takuun alainen. Halutessasi siirtää ohjelman seuraavalle omistajalle ota yhteyttä Mercuryn tuotesuojaosastoon tai valtuutettuun jälleenmyyjään ja pyydä siirtopyyntölomake. Lähetä Mercuryn tuotesuojaosastolle kuitti ostosta, täytetty siirtopyyntölomake sekä Mercury Marinelle osoitettu 50,00 USD:n shekki (kutakin moottoria kohti) siirtomaksuksi. Ohjelman takuuta ei voida siirtää tuotteelta toiselle eikä hyväksymättömille sovelluksille. Sertifioituja aiemmin omistettuja moottoriohjelmia ei voi siirtää. Voit pyytää apua tuotesuojaosastolta, Mercury Product Protection Department, numerosta klo CST (keskilännen aikaa), ma pe tai lähettämällä sähköpostia osoitteeseen 3 vuoden rajoitettu takuu korroosiota vastaan TAKUUN LAAJUUS: Mercury Marine takaa, ettei yksikään uusi Mercury-, Mariner-, Mercury Racing Outboard-, Sport Jet- tai M 2 -Jet-vetolaite, Mercury Marine -perämoottorin seurantalaite, Mercury MerCruiser -sisämoottori tai -sisäperämoottori (tuote) lakkaa toimimasta korroosion välittömänä seurauksena seuraavassa mainitun ajanjakson aikana. TAKUUN KESTOAIKA: Tämä rajoitettu korroosiotakuu kestää kolme (3) vuotta joko siitä päivämäärästä, jolloin tuote ensimmäiseksi myytiin, tai siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön sen mukaan, kumpi sattuu ensin. Takuuaikana suoritettu osien korjaus, vaihto tai huoltotehtävä ei pidennä takuuaikaa sen alkuperäistä päättymispäivää edemmäksi. Jäljellä oleva takuusuoja voidaan siirtää seuraavalle (ei-kaupallisen käytön) ostajalle rekisteröimällä tuote asianmukaisesti uudelleen. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Takuun voivat saada ainoastaan vähittäismyyntiasiakkaat, jotka ostavat tuotteensa myyntimaassa Mercury Marinen valtuuttamana tuotteen jälleenmyyjänä toimivalta myyntiliikkeeltä ja silloinkin vasta sen jälkeen, kun Mercury Marinen määrittelemä luovutusta edeltävä tarkastusmenettely on suoritettu ja dokumentoitu. Takuusuoja on saatavissa rekisteröimällä tuote asianmukaisesti valtuutetussa jälleenmyyntipisteessä. Käyttö- ja huolto-ohjekirjassa määritettyjen korroosionestolaitteiden on oltava käytössä veneessä ja käyttö- ja huolto-ohjekirjassa esitetty rutiinihuolto täytyy suorittaa määrättynä aikana (mukaan lukien rajoituksetta suoja-anodit, määritettyjen voiteluaineiden käyttö sekä kolhujen ja naarmujen korjaus), jotta takuu olisi voimassa. Mercury Marine pidättää oikeuden tehdä takuusuojan riippuvaksi asianmukaisen huollon todisteista. MITÄ MERCURY TEKEE: Mercury Marinen yksinomainen ja ainoa velvoite tämän takuun puitteissa on rajoitettu harkintamme mukaan syöpyneen osan korjaamiseen, kyseisen osan tai osien vaihtamiseen uusiin tai Mercury Marinen sertifioimiin peruskorjattuihin osiin tai Mercury Marine -tuotteen ostohinnan palauttamiseen. Mercury Marine varaa oikeuden aika ajoin parantaa tai tehdä muutoksia tuotteisiin olematta velvollinen tekemään muutoksia aikaisemmin valmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asiakkaan pitää antaa Mercury Marinelle kohtuullinen tilaisuus korjauksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy takuuhuollon suorittamiseksi. Takuuvaateet tulee esittää tuomalla tuote tarkastettavaksi Mercury Marine -myyntiliikkeeseen, joka on valtuutettu huoltamaan tuotteen. Mikäli ostaja ei voi tuoda tuotetta tällaiselle myyjälle, Mercury Marinelle pitää tehdä siitä kirjallinen ilmoitus. Mercury Marine järjestää sitten tarkastuksen ja mahdollisen takuunalaisen korjauksen. Tässä tapauksessa ostaja maksaa kaikki asiaan liittyvät kuljetuskustannukset ja matkakulut. Mikäli suoritettu huolto ei ole tämän takuun kattama, ostaja maksaa kaikki asiaan liittyvät työ- ja materiaalikulut sekä kaikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury Marine niin pyydä tekemään, ostajan ei pidä lähettää tuotetta tai tuotteen osia suoraan Mercury Marinelle. Takuun saamiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksesta takuuhuollon pyytämisen yhteydessä. 2 fin

11 MITÄ TAKUU EI KATA: Tämä rajoitettu takuu ei kata sähköjärjestelmän korroosiota, vaurioiden aiheuttamaa korroosiota, pelkästään kosmeettiseen vaurioon johtavaa korroosiota, väärinkäyttöä tai epäasianmukaista huoltoa, lisävarusteiden, mittareiden tai ohjausjärjestelmien korroosiota, tehtaalla asennetun jet-vetolaitteen korroosiota, vesikasvillisuudesta johtuvaa korroosiota, alle yhden vuoden rajoitetulla tuotetakuulla myytyä tuotetta, varaosia (asiakkaan hankkimia osia), kaupallisessa sovelluksessa käytettyjä tuotteita. Kaupalliseksi käytöksi määritellään mikä tahansa työhön tai työsuhteeseen liittyvä tuotteen käyttö tai mikä tahansa käyttö, joka tuottaa tuloa jonakin aikana takuuajan kuluessa, vaikka tuotetta käytettäisiin vain ajoittain sellaisiin tarkoituksiin. Tämä korroosiotakuu ei kata hajasähkövirtojen aiheuttamaa korroosiovauriota (rannalla olevat sähköliitännät, lähellä olevat veneet, vedenalainen metalli), vaan siltä on suojauduttava käyttämällä korroosionsuojajärjestelmää, esim. Mercury Precision Parts- tai Quicksilver MerCathode -järjestelmää ja/tai galvaanisia eristimiä. Korroosiovaurio, joka aiheutuu virheellisestä kuparipohjaisen kasvillisuudenestomaalin käytöstä, ei myöskään ole tämän rajoitetun takuun kattama. Jos kasvillisuudenestosuojaus on tarpeen, suosittelemme tributyylitina-adipaatti (TBTA) -pohjaisia kasvillisuudenestomaaleja perämoottoreille ja MerCruiser-veneilysovelluksille. Alueilla, joilla TBTA-pohjaiset maalit ovat lakisääteisesti kiellettyjä, voidaan käyttää kuparipohjaisia maaleja runkoon ja peräpeiliin. Älä sivele maalia suoraan perämoottoriin tai MerCruiser-tuotteeseen. Lisäksi on huolellisesti vältettävä sähköä johtavaa yhteyttä takuunalaisen tuotteen ja maalin välillä. MerCruiser-tuotteessa on jätettävä vähintään 38 mm (1.5 in.) maalaamaton osa peräpeiliasennelman ympärille. Katso lisätietoja käyttö- ja huolto-ohjekirjasta. Lisätietoja tämän takuun kattamista tapahtumista ja olosuhteista sekä niistä, joita takuu ei kata, on käyttö- ja huolto-ohjekirjan takuusuojaa käsittelevässä osassa, joka tässä mainittuna muodostaa osan tästä takuusta. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Takuun kattavuus ja rajoitusehdot Tämän osan tarkoituksena on korjata joitakin yleisimpiä takuuseen liittyviä väärinkäsityksiä. Seuraavassa on selitetty joitakin huoltotyyppejä, joita takuu ei kata. Seuraavassa esitetyt ehdot muodostavat tässä mainittuina osan seuraavista takuusopimuksista: kolmen vuoden rajoitettu takuu korroosion aiheuttamia vaurioita vastaan, kansainvälinen rajoitettu perämoottoritakuu sekä perämoottorin rajoitettu takuu Yhdysvalloissa ja Kanadassa. Huomioi, että takuu kattaa takuuajan kuluessa tarvittavat materiaali- ja valmistusvioista aiheutuvat korjaukset. Asennusvirheet, onnettomuudet, tavallinen kuluminen ja monet muut tuotteeseen vaikuttavat asiat eivät kuulu takuun piiriin. Takuu rajoittuu materiaali- ja valmistusvikoihin mutta vain silloin, kun kuluttajalle myynti tapahtuu maassa, jonne tuontiin meiltä on saatu valtuudet. Jos sinulla on kysyttävää takuusuojasta, ota yhteys valtuutettuun jälleenmyyjään. Hän vastaa mielellään kaikkiin kysymyksiisi. YLEISET TAKUUN RAJOITUKSET TAKUUTIEDOT 1. Pienet säädöt ja viritykset, joihin kuuluvat sytytystulppien tai sytytyskomponenttien tarkistus, puhdistus ja säätö, kaasuttimen asetukset, suodattimet, hihnat, hallintalaitteet sekä normaalihuoltojen yhteydessä tehtävä voitelun tarkistus. 2. Asennusvirheet, onnettomuudet, normaali kuluminen ja maalin haalistuminen. 3. Tehtaalla asennetut jet-vetolaitteet takuuseen kuulumattomia osia ovat: iskun tai kulumisen aiheuttama jet-vetolaitteen siipipyörän ja jet-vetolaitteen sisuksen vaurio sekä vääränlaisesta huollosta aiheutuva vetoakselin laakereiden vesivaurio. fin 3

12 TAKUUTIEDOT 4. Laiminlyönnin, huollon puutteen, onnettomuuden, epänormaalin käytön tai väärän asennuksen tai huollon aiheuttamat vauriot. 5. Vesiltä nosto ja vesille lasku, hinausmaksut; veneen rakenteesta aiheutuva väliseinien tai materiaalien irrotus ja/tai vaihto tuotteeseen käsiksi pääsemiseksi; kaikki asiaan liittyvät kuljetusmaksut ja/tai matkustusaika jne. Takuuhuoltoa varten on annettava kohtuullinen mahdollisuus päästä käsiksi tuotteeseen. Asiakkaan on toimitettava tuote valtuutetulle jälleenmyyjälle. 6. Asiakkaan pyytämät lisähuoltotyöt, jotka ylittävät takuuvelvollisuuden täyttämiselle välttämättömät työt. 7. Muun kuin valtuutetun jälleenmyyjän suorittamat työt kuuluvat takuun piiriin vain seuraavissa olosuhteissa: kun ne suoritetaan hätätilanteessa (sillä ehdolla, ettei alueella ole valtuutettua myyjää, joka voi suorittaa tarvittavan työn tai joka pystyy nostamaan veneen vesiltä tms. sekä tehdas on antanut tämän liikkeen suorittamille töille etukäteen hyväksynnän). 8. Kaikki satunnais- ja/tai seurannaisvahingot (kaikenlaiset varasto-, puhelin- tai vuokrakulut, vaiva tai ajan tai tulon menetys) ovat omistajan vastuulla. 9. Muiden kuin Mercury Precision tai Quicksilver -osien käyttö takuukorjauksissa. 10. Öljyt, voiteluaineet tai nesteet, jotka on vaihdettu normaalihuollon puitteissa, ovat asiakkaan vastuulla, ellei näiden hukka tai likaantuminen ole aiheutunut tuoteviasta, jota voidaan harkita takuukorvaukseen. 11. Osallistuminen tai valmistuminen kisoihin tai muuhun kilpailutoimintaan tai käyttö kilpailutyyppisen alayksikön kanssa. 12. Moottorimelu ei välttämättä ole merkki vakavasta moottoriviasta. Jos vianmäärittely viittaa vakavaan sisäiseen moottorivikaan, joka voi aiheuttaa rikkoutumisen, melua synnyttävä vika pitää korjata takuun puitteissa. 13. Vedenalaisiin esineisiin osumisen alayksikölle ja/tai potkurille aiheuttamia vaurioita pidetään veneilyvaarana. 14. Veden pääsy moottoriin polttoaineen syötön, imusarjan tai pakojärjestelmän kautta tai veteen upottamalla. 15. Osarikot, jotka aiheutuvat jäähdytysveden puutteesta, joka johtuu moottorin käynnistämisestä kuivana, vieraiden esineiden tukkimista vedenottoaukoista tai liian korkealle asennetusta tai liian kauas trimmatusta moottorista. 16. Tuotteelle sopimattomien poltto- ja voiteluaineiden käyttö. Katso Huolto. 17. Rajoitettu takuumme ei koske sellaisten osien ja lisävarusteiden, joita me emme ole valmistaneet tai myyneet, asentamisen tai käytön tuotteillemme aiheuttamia vaurioita. Sellaisten osien tai lisävarusteiden käytöstä riippumattomat viat kuuluvat takuun piiriin, jos ne muuten täyttävät kyseisen tuotteen rajoitetun takuun ehdot. Yhdysvaltain EPA-päästöjä koskeva rajoitettu takuu Asetuksen 40 CFR kappaleen 1045, alakappaleen B luomien velvoitteiden mukaisesti Mercury Marine antaa vähittäisasiakkaalle viiden vuoden tai 175 käyttötunnin (kumpi tulee ensin) takuun siitä, että moottori on suunniteltu, rakennettu ja varustettu niin, että se noudattaa myyntiajankohtana ilmansuojeluasetuksen (Clean Air Act) pykälän 213 nojalla voimassa olevia sääntöjä eikä moottorissa ole materiaali- tai valmistusvikoja, jotka estäisivät moottoria täyttämästä voimassa olevia määräyksiä. Päästötakuu koskee kaikkia osia, jotka on lueteltu kohdassa Päästöjenhallintajärjestelmän komponentit. Päästöjenhallintajärjestelmän komponentit EPA:n ja Kalifornian päästötakuu koskee kaikkia seuraavassa lueteltuja osia: PÄÄSTÖJENHALLINTAJÄRJESTELMÄN OSAT: 1. Polttoaineen annostelujärjestelmä a. Kaasutin ja sisäiset osat (ja/tai paineensäädin tai polttoaineen ruiskutusjärjestelmä) b. Kylmäkäynnistyksen rikastusjärjestelmä c. Imuventtiilit 2. Imuilmajärjestelmä 4 fin

13 TAKUUTIEDOT a. Imusarja b. Turboahdin- ja ahdinjärjestelmät (soveltuvin osin) 3. Sytytysjärjestelmä a. Sytytystulpat b. Magneetto- tai elektroninen sytytysjärjestelmä c. Sytytyksen ajoitusjärjestelmä d. Sytytyskäämi ja/tai ohjausyksikkö e. Sytytysjohdot 4. Voitelujärjestelmä (paitsi 4-tahtimoottorit) a. Öljypumppu ja sisäiset osat b. Öljynruiskuttimet c. Öljymittari 5. Pakokaasujärjestelmä a. Pakosarja b. Pakoventtiilit 6. Edeltävissä järjestelmissä käytettävät sekalaiset osat a. Letkut, kiristimet, liittimet, putket, tiivisteet tai tiivistyslaitteet sekä kiinnitysosat b. Hihnapyörät, hihnat ja välipyörät c. Tyhjiö-, lämpö-, suunta- ja aikaherkät venttiilit ja katkaisimet. d. Elektroniset säätimet Päästötakuu ei koske osia, joissa esiintyvä vika ei lisäisi moottorin säädettävien osien päästöjä. Kalifornian päästöjen rajoitettu takuu Kalifornian ilmavarantolautakunta (California Air Resources Board) on julkaissut ilmansaasteiden päästömääräykset perämoottoreille. Määräykset pätevät kaikkiin Kaliforniassa vähittäisasiakkaille myytyihin perämoottoreihin, jotka on valmistettu mallivuodeksi 2001 tai myöhemmin. Näiden määräysten mukaisesti Mercury Marine antaa tämän rajoitetun takuun päästöjenhallintajärjestelmille (katso seuraavassa lueteltavat Päästöjenhallintajärjestelmän komponentit) ja takaa lisäksi, että perämoottori on suunniteltu, rakennettu ja varustettu noudattamaan kaikkia voimassa olevia Kalifornian ilmavarantolautakunnan omaksumia sääntöjä sen työturvallisuuslain (Health and Safety Code) lukujen 1 ja 2, osan 5, jaoksen 26 antamien valtuuksien nojalla. Tietoja rajoitetusta takuusta, joka koskee päästöihin liittymättömiä perämoottorin osia, saat perämoottoriisi kuuluvasta rajoitetun takuun ilmoituksesta. TAKUUN LAAJUUS: Mercury Marine takaa, että sen uusien mallivuoden 2001 ja myöhempien sisä- ja sisäperämoottorien päästöjenhallintajärjestelmien osissa (katso Päästöjenhallintajärjestelmän komponentit), jotka kalifornialainen jälleenmyyjä on myynyt Kaliforniassa asuville vähittäisasiakkaille, ei ole materiaali- tai valmistusvikoja, jotka aiheuttavat takuunalaisen osan poikkeamisen kaikissa olennaisissa suhteissa Mercury Marinen Kalifornian ilmavarantolautakunnalle jättämässä sertifiointihakemuksessa kuvatusta osasta ajanjaksoksi ja ehdoilla, jotka ilmoitetaan myöhempänä. Takuuvian määrityksen hinta kuuluu takuun piiriin (jos takuukorvaushakemus hyväksytään). Takuun alaisen osan vioittumisen aiheuttamat vauriot muille moottorin osille korjataan myös takuun alaisina. TAKUUN KESTOAIKA: Tämä rajoitettu takuu antaa suojan uusien mallivuoden 2001 ja myöhempien perämoottorien, jotka on myyty Kaliforniassa vähittäisasiakkaalle, päästöjenhallintajärjestelmille neljäksi (4) vuodeksi joko tuotteen ensimmäisestä myyntipäivästä tai ensimmäisestä käyttöönottopäivästä sen mukaan, kumpi tapahtuu ensin, tai moottorin 250 käyttötunniksi (moottorin tuntimittarin määrittelemänä, jos sellainen on asennettu). Päästöihin liittyvät normaalin kunnossapidon kohteet, kuten sytytystulpat ja suodattimet, jotka ovat takuunalaisten osien listalla, on taattu vain niiden ensimmäiseen vaadittavaan vaihtoon asti. Lisätietoja on kohdassa Päästöjenhallintajärjestelmän osat ja huoltoaikataulu. Takuuaikana suoritettu osien korjaus, vaihto tai huoltotehtävä ei pidennä takuuaikaa sen alkuperäistä päättymispäivää edemmäksi. Voimassa oleva takuuaika voidaan siirtää seuraavalle ostajalle. (Katso takuun siirtoa koskevia ohjeita.) fin 5

14 MITEN TAKUUSUOJA SAADAAN: Asiakkaan pitää järjestää Mercurylle kohtuullinen tilaisuus korjauksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen takuuhuollon suorittamiseksi. Takuuvaateet tulee esittää tuomalla tuote tarkastettavaksi Mercuryn jälleenmyyntipisteeseen, joka on valtuutettu tuotteen huoltamiseen. Jos ostaja ei voi toimittaa tuotetta sellaiselle jälleenmyyjälle, ilmoita asiasta Mercury Marinelle, jolloin Mercury järjestää tarkastuksen ja takuunalaiset korjaukset. Tässä tapauksessa ostaja maksaa kaikki asiaan liittyvät kuljetuskustannukset ja/tai matkakulut. Mikäli takuu ei kata suoritettua huoltoa, ostaja maksaa kaikki sellaiseen liittyvät työ- ja materiaalikustannukset sekä kaikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostajan ei pidä lähettää tuotetta tai tuotteen osia suoraan Mercurylle. MITÄ MERCURY TEKEE: Mercury Marinen yksinomainen ja ainoa velvoite tämän takuun puitteissa on rajoitetusti, omalla kustannuksellamme ja valintamme mukaan korjata tai vaihtaa vialliset osat uusiin tai Mercury Marinen hyväksymiin peruskorjattuihin osiin tai korvata Mercury-tuotteesta maksettu hinta. Mercury varaa oikeuden tehdä aika ajoin parannuksia tai muutoksia tuotteisiin olematta velvollinen tekemään muutoksia aikaisemmin valmistettuihin tuotteisiin. MITÄ TAKUU EI KATA: Tämä rajoitettu takuu ei kata rutiinihuoltokohteita, virityksiä, säätöjä, normaalia kulumista, väärinkäytön aiheuttamia vaurioita, epänormaalia käyttöä, potkurin tai välityssuhteen käyttöä, joka ei salli moottorin käyntiä suositeltavalla täyskaasun kierrosluvulla (katso Yleistietoja Tekniset tiedot), tuotteen käyttöä tavalla, joka ei vastaa käyttö- ja huolto-oppaan toiminta-/käyttökierto-osan suosituksia, laiminlyöntiä, onnettomuuksia, uppoamista, väärää asennusta (asianmukaiset asennusmääritykset ja - tekniikat on selostettu tuotteen asennusohjeissa), epäkelpoa huoltoa, suihkupumpun siipipyöriä ja sisuksia, käyttämistä polttoaineiden, öljyjen tai voiteluaineiden kanssa, jotka eivät sovellu tuotteessa käytettäviksi (katso Polttoaine ja öljy), osien muuttelu tai poistaminen. Tämä takuu ei kata vesiltä nostoon, vesille laskuun, hinaukseen, säilytykseen, puhelimen käyttöön, vuokraan, aiheutuneeseen haittaan, laiturimaksuihin, vakuutuksen hankintaan, lainan maksuihin, ajan hukkaan, ansioiden menetykseen tai mihin tahansa muun tyyppiseen satunnais- tai seurannaisvahinkoon liittyviä kustannuksia. Lisäksi veneen suunnittelusta johtuvaan veneen rakenteiden tai materiaalin poistoon ja/tai vaihtoon liittyvät kulut, jotta tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän takuun kattamia. Takuuseen kuulumattoman päästöjenhallintalaitteiden ja -järjestelmien kunnossapidon, vaihdon tai korjauksen saa suorittaa mikä tahansa venemoottorien korjausliike tai -henkilö. Muiden kuin Mercury-osien käyttö takuuseen kuulumattomaan kunnossapitoon ja korjaukseen ei ole peruste muiden takuunalaisten töiden kieltämiseen. Lisäosien (kuten Kalifornian sääntökokoelman nimikkeen 13 kohdassa 1900 (b)(1) ja (b) (10) on määritelty) tai muutettujen osien käyttö, joita Kalifornian ilmavarantolautakunta ei ole sallinut, voi olla perusteena takuuvaateen kieltämiseen Mercuryn Marinen harkinnan mukaan. Sallimattomien lisäosien tai muutettujen osien aiheuttamat takuunalaisten osien viat eivät kuulu takuun piiriin. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TAKUUTIEDOT TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Jos sinulla on kysymyksiä takuuseen liittyvistä oikeuksistasi tai velvollisuuksistasi, ota yhteys Mercury Marineen numerossa (USA). Kalifornian ilmavarantolautakunnan selitys Kalifornian päästöjenhallinnan takuuilmoituksesta TAKUUSEEN LIITTYVÄT OIKEUTESI JA VELVOLLISUUTESI: Kalifornian ilmavarantolautakunta selittää mielellään mallivuoden perämoottorien päästöjenhallintajärjestelmän takuun. Kaliforniassa uudet perämoottorit täytyy suunnitella, rakentaa ja varustaa täyttämään osavaltion ankarat savusumua estävät normit. Mercury Marinen täytyy antaa takuu perämoottorisi päästöjenhallintajärjestelmälle alla lueteltaviksi ajoiksi edellyttäen, ettei perämoottoriasi ole käytetty väärin, laiminlyöty tai huollettu kelvottomasti. 6 fin

15 Moottorin päästöjenhallintajärjestelmään voi kuulua sellaisia osia kuin kaasutin tai polttoaineen ruiskutusjärjestelmä, sytytysjärjestelmä tai katalysaattori. Siihen voi myös sisältyä letkuja, hihnoja, liittimiä ja muita päästöihin liittyviä asennelmia. Missä takuunalainen vika esiintyy, Mercury Marine korjaa perämoottorisi ilman sinulle koituvia kuluja, mukaan lukien vianmääritys, osat ja työ. VALMISTAJAN TAKUUSUOJA: Valitut päästöjenhallintaosat mallivuoden 2001 ja myöhemmistä perämoottoreista ovat takuun alaisia neljä (4) vuotta tai 250 käyttötuntia sen mukaan, kumpi sattuu ensin. Käyttötunteihin perustuva takuusuoja sallitaan kuitenkin vain perämoottoreille ja aluksille, jotka on varustettu s 2441(a)(13):ssa määritellyillä tai niitä vastaavilla käyttötuntimittareilla. Jos jokin päästöihin liittyvä moottorisi osa vioittuu takuun ollessa voimassa, Mercury Marine korjaa tai vaihtaa kyseisen osan. OMISTAJAN TAKUUSEEN LIITTYVÄT VELVOLLISUUDET: Perämoottorin omistajana olet vastuussa vaadittavan kunnossapidon suorittamisesta, jonka näet Huolto -osasta. Mercury Marine suosittelee, että pidät tallessa kaikkien perämoottoriisi liittyvien huoltotöiden kuitit, mutta Mercury Marine ei voi kieltää takuuta pelkästään kuittien puutteen vuoksi tai sen takia, ettet ole varmistanut kaikkien aikataulun mukaisten huoltotöiden suorittamista. Perämoottorin omistajana sinun pitäisi kuitenkin olla tietoinen siitä, että Mercury Marine voi kieltää sinulta takuusuojan, jos perämoottorisi tai sen osa on vioittunut väärinkäytön, laiminlyönnin, kelvottoman kunnossapidon tai hyväksymättömien muutosten tähden. Olet velvollinen viemään perämoottorisi Mercury-jälleenmyyjälle, jolla on valtuudet huoltaa tuote, heti kun ongelma esiintyy. Takuukorjaukset suoritetaan loppuun kohtuullisessa ajassa, joka ei ylitä 30 päivää. Jos sinulla on kysymyksiä takuuseen liittyvistä oikeuksistasi tai velvollisuuksistasi, ota yhteys Mercury Marineen numerossa (USA). Päästöjen todistuskyltti (tähti) Perämoottorien koppaan on kiinnitetty jokin seuraavista tähtimerkeistä. Puhtaamman venemoottorin symboli merkitsee: TAKUUTIEDOT Puhtaampi ilma ja vesi terveellisempi elämäntyyli ja ympäristö. Parempi polttoainetalous polttaa jopa prosenttia vähemmän bensiiniä ja öljyä kuin tavalliset kaasuttimelliset kaksitahtimoottorit säästäen rahaa ja luonnonvaroja. Pitempi päästötakuu suojelee kuluttajaa tehden käytöstä huoletonta. Yksi tähti Vähäiset päästöt Yhden tähden merkki osoittaa, että moottori täyttää ilmavarantolautakunnan vuoden 2001 pakokaasupäästöjen normit. Moottorien, jotka täyttävät nämä normit, päästöt ovat 75 % alhaisempia kuin tavallisten kaasuttimellisten kaksitahtimoottorien. Nämä moottorit vastaavat Yhdysvaltain EPA:n vuonna 2006 venemoottoreilta vaadittavia normeja. Kaksi tähteä Hyvin vähäiset päästöt Kahden tähden merkki osoittaa, että moottori täyttää ilmavarantolautakunnan vuonna 2004 henkilöveneiltä ja perämoottoreilta vaadittavat pakokaasunormit. Nämä normit täyttävien moottorien päästöt ovat 20 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. fin 7

16 TAKUUTIEDOT Kolme tähteä Ultravähäiset päästöt Kolmen tähden merkki osoittaa, että moottori täyttää ilmavarantolautakunnan vuonna 2008 henkilöveneiltä ja perämoottoreilta vaadittavat pakokaasujen päästönormit tai veneiden sisäperä- ja sisämoottoreilta vaadittavat pakokaasujen päästönormit. Nämä normit täyttävien moottorien päästöt ovat 65 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. Neljä tähteä Superultravähäiset päästöt Neljän tähden merkki osoittaa, että moottori täyttää ilmavarantolautakunnan vuonna 2009 sisäperä- ja sisämoottoreilta vaadittavat pakokaasunormit. Henkilökohtaiset vesialukset ja veneiden perämoottorit voivat myös täyttää nämä normit. Nämä normit täyttävien moottorien päästöt ovat 90 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. Takuukäytäntö Australia ja Uusi-Seelanti MERCURY/MARINER-PERÄMOOTTORIN RAJOITETTU TAKUU AUSTRALIAA JA UUTTA-SEELANTIA KOSKEVA KÄYTÄNTÖ Tämän rajoitetun takuun myöntäjä on Marine Power International Pty Ltd ACN osoitteesta Bessemer Drive, Dandenong South, Victoria 3175, Australia (puhelin (61) (3) ), sähköposti: merc_info@mercmarine.com. Mitä takuu kattaa Mercury Marine takaa, että sen uusissa tuotteissa ei ole materiaali- ja valmistusvirheitä seuraavassa ilmoitettuna aikana. Takuun kuluttajalle myöntämät edut annetaan muiden kuluttajalain myöntämien oikeuksien ja korvauskeinojen lisäksi suhteessa tuotteisiin tai palveluihin, joita takuu koskee. Australian kuluttajalain mukaiset takuut Tuotteemme sisältävät takuita, joita ei voida sulkea pois Australian kuluttajalain puitteissa. Sinulla on oikeus saada korvaava tuote tai hyvitys merkittävästä viasta sekä korvaus muista kohtuullisesti ennakoitavista menetyksistä tai vahingoista. Sinulla on myös oikeus saada tuotteet korjatuiksi tai vaihdetuiksi, mikäli tuotteet eivät ole hyväksyttävän laatuisia tai vika ei täytä merkittävän vian määritystä. Takuuaika huvivenekäyttöön Tämä rajoitettu takuu kestää kolme (3) vuotta joko siitä päivämäärästä, jolloin tuote on ensimmäiseksi myyty virkistyskäyttäjälle, tai siitä päivämäärästä, jolloin se on ensiksi otettu käyttöön, sen mukaan, kumpi tapahtuu ensin. Jäljellä oleva takuusuoja voidaan siirtää seuraavalle huvikäyttöön ostavalle asiakkaalle rekisteröimällä tuote asianmukaisesti uudelleen. Takuuaika kaupalliseen käyttöön Näiden tuotteiden kaupalliset käyttäjät saavat tämän rajoitetun takuun mukaisen takuusuojan yhdeksi (1) vuodeksi ensimmäisestä myyntipäivästä tai yhdeksi (1) vuodeksi ensimmäisestä käyttöönottopäivästä sen mukaan, kumpi tapahtuu ensin. Kaupalliseksi käytöksi määritellään mikä tahansa työhön tai työsuhteeseen liittyvä tuotteen käyttö tai mikä tahansa käyttö, joka tuottaa tuloa jonakin aikana takuuajan kuluessa, vaikka tuotetta käytettäisiin vain ajoittain sellaisiin tarkoituksiin. Jäljellä olevaa takuuaikaa ei voi siirtää kaupallisessa käytössä asiakkaalta toiselle. 8 fin

17 Ehdot, jotka on täytettävä takuusuojan saamiseksi Tämän rajoitetun takuun mukaisen takuusuojan voivat saada ainoastaan vähittäismyyntiasiakkaat, jotka ostavat tuotteensa myyntimaassa Mercury Marinen valtuuttamana tuotteen jälleenmyyjänä toimivalta myyntiliikkeeltä ja silloinkin vasta sen jälkeen, kun Mercury Marinen määrittelemä luovutusta edeltävä tarkastusmenettely on suoritettu ja dokumentoitu. Takuusuoja on saatavissa rekisteröimällä tuote asianmukaisesti valtuutetussa jälleenmyyntipisteessä. Epätarkat huvivenekäyttöä koskevat takuurekisteröintitiedot tai myöhemmin tapahtuva muutos huvivenekäytöstä kaupalliseen käyttöön (ellei sitä rekisteröidä asianmukaisesti) voivat mitätöidä takuun Mercuryn Marinen yksinomaisen harkinnan perusteella. Käyttö- ja huolto-oppaissa kuvattu rutiinihuolto pitää suorittaa ajallaan takuuoikeuden ylläpitämiseksi. Mercury Marine pidättää oikeuden tehdä takuusuojan riippuvaksi asianmukaisen huollon todisteista. Mitä Mercury tekee Mercury Marinen yksinomainen ja ainoa velvoite tämän rajoitetun takuun puitteissa on rajoitettu harkintamme mukaan viallisen osan korjaamiseen, kyseisen osan tai osien vaihtamiseen uusiin tai Mercury Marinen hyväksymiin peruskorjattuihin osiin tai Mercury Marine -tuotteen ostohinnan palauttamiseen. Mercury Marine varaa oikeuden aika ajoin parantaa tai tehdä muutoksia tuotteisiin olematta velvollinen tekemään muutoksia aikaisemmin valmistettuihin tuotteisiin. Tämän rajoitetun takuun antaman takuusuojan saaminen Asiakkaan pitää antaa Mercury Marinelle kohtuullinen tilaisuus korjauksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy takuuhuollon suorittamiseksi. Takuuvaateet tulee esittää tuomalla tuote tarkastettavaksi Mercury Marine -myyntiliikkeeseen, joka on valtuutettu huoltamaan tuotteen. Luettelo jälleenmyyjistä yhteystietoineen on saatavana osoitteesta Mikäli ostaja ei voi tuoda tuotetta tällaiselle myyjälle, Mercury Marinelle pitää tehdä siitä kirjallinen ilmoitus yllä mainittuun osoitteeseen. Mercury Marine järjestää sitten tarkastuksen ja mahdollisen takuunalaisen korjauksen. Tämä rajoitettu takuu ei korvaa ostajalle asiaan liittyviä kuljetuskuluja tai matka-aikaa. Jos suoritettu huolto ei ole tämän rajoitetun takuun kattama, ostaja maksaa kaikki asiaan liittyvät työ- ja materiaalikulut sekä kaikki muut kyseiseen huoltoon liittyvät kulut, mikäli kuluttaja ei ole velvollinen maksamaan silloin, kun huolto suoritetaan hyväksyttävän laatutakuun virheen korjaamiseksi ja kyseinen takuu on Mercury Marinea sitova Australian kuluttajalain mukaan. Ellei Mercury Marine niin pyydä tekemään, ostajan ei pidä lähettää tuotetta tai tuotteen osia suoraan Mercury Marinelle. Tämän rajoitetun takuun mukaisen takuusuojan saamiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksesta takuuhuollon pyytämisen yhteydessä. Mitä takuu ei kata TAKUUTIEDOT Tämä rajoitettu takuu ei kata rutiinihuoltokohteita, määräaikaishuoltoja, säätöjä, normaalia kulumista, maalin haalistumista, väärinkäytön aiheuttamia vaurioita, epänormaalia käyttöä, potkurin tai välityssuhteen käyttöä, joka ei salli moottorin käyntiä sen suositeltavalla täyskaasun kierroslukualueella (lisätietoja käyttö- ja huoltoohjekirjassa), tuotteen käyttöä tavalla, joka ei vastaa käyttö- ja huolto-ohjekirjan toiminta/käyttöjakso-osan suosituksia, laiminlyöntiä, onnettomuuksia, uppoamista, väärää asennusta (asianmukaiset asennusmääritykset ja -menetelmät on selostettu tuotteen asennusohjeissa), asiatonta huoltoa, sellaisen varusteen tai osan käyttöä, jota emme ole valmistaneet tai myyneet, suihkupumpun siipipyöriä ja sisäkkeitä, käyttämistä polttoaineiden, öljyjen tai voiteluaineiden kanssa, jotka eivät sovellu käytettäviksi tuotteen kanssa (lisätietoja käyttö- ja huolto-ohjekirjassa), osien muuttamista tai poistamista, veden pääsyä moottoriin polttoaineen syötön, imusarjan tai pakoputkiston kautta, tai vaurioita, jotka johtuvat jäähdytysjärjestelmän tukoksesta johtuvasta riittämättömästä jäähdytysvedestä, moottorin käyttämisestä poissa vedestä, moottorin asennuksesta liian korkealle peräpeiliin tai veneen ajamisesta moottorin ollessa liian kauaksi trimmattuna. Tuotteen käyttö kisoihin tai muuhun kilpailutoimintaan tai käyttö kilpailutyyppisen alayksikön kanssa missään vaiheessa, jopa edellisen omistajan toimesta, mitätöi takuun. Vesiltä nostamiseen, vesille laskuun, hinaukseen, säilytykseen, puhelimen käyttöön, vuokriin, aiheutuneeseen vaivaan, laiturimaksuihin, vakuutuksen hankintaan, lainan maksuihin, ajan hukkaan, ansioiden menetykseen tai mihin tahansa muun tyyppisiin satunnais- tai seurannaistappioihin liittyvät kustannukset eivät ole tämän rajoitetun takuun kattamia. Lisäksi veneen suunnittelusta johtuvaan veneen rakenteiden tai materiaalin poistoon ja/tai vaihtoon liittyvät kulut, jotta tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän takuun kattamia. fin 9

18 TAKUUTIEDOT Mercury Marine ei ole antanut kellekään yksilölle tai yhteisölle, mukaan lukien Mercury Marinen valtuutetut jälleenmyyjät, valtuuksia tehdä muita vakuutuksia, väitteitä tai takuita tuotteesta kuin niitä, jotka sisältyvät tähän rajoitettuun takuuseen, ja jos sellaisia on tehty, ne eivät ole kannekelpoisia Mercury Marinea vastaan. Lisätietoja tämän takuun kattamista sekä sen ulkopuolisista tapahtumista ja olosuhteista on annettu käyttö- ja huolto-oppaan takuusuojaa käsittelevässä osassa, joka tässä mainittuna muodostaa osan tästä takuusta. Tämän rajoitetun takuun vaatimisesta koituvat kulut Tämä rajoitettu takuu ei kata mitään kuluja, jotka takuun vaatiminen saattaa aiheuttaa asiakkaalle. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: LUKUUNOTTAMATTA SOVELLETTAVIA TAKUITA JA MUITA OIKEUKSIA JA KORVAUSKEINOJA, JOTKA KULUTTAJALLA VOI OLLA AUSTRALIAN KULUTTAJALAIN TAI MUUN LAIN MUKAAN KYSEISIÄ TUOTTEITA KOSKIEN, KONKLUDENTTISET TAKUUT MYYNTIKELPOISUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN ON ERITYISESTI KIELLETTY. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ RAJOITETTU TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. TAKUUN SIIRTO AUSTRALIAA JA UUTTA-SEELANTIA KOSKEVA KÄYTÄNTÖ Rajoitettu takuu voidaan siirtää seuraavalle ostajalle, mutta ainoastaan sen käyttämättä jääneeltä osalta. Tämä ei koske tuotteita, joita on käytetty kaupallisiin sovelluksiin. Takuu on mahdollista siirtää seuraavalle omistajalle lähettämällä tai faksaamalla kopion ostokuitista tai - sopimuksesta, uuden omistajan nimen ja osoitteen sekä rungon tunnistenumeron (HIN) Mercury Marinen takuurekisteröintiosastolle. Postitusosoite Australiassa ja Uudessa-Seelannissa: Mercury Marine Attn: Warranty Registration Department Brunswick Asia Pacific Group Private Bag 1420 Dandenong South, Victoria 3164 Australia Takuun siirtoa käsitellessään Mercury Marine lähettää rekisteröintivahvistuksen postitse tuotteen uudelle omistajalle. Tästä palvelusta ei veloiteta. Osoitteenmuutos on mahdollista tehdä milloin tahansa, myös takuuvaateen yhteydessä, soittamalla Mercury Marinen takuurekisteröintiosastolle tai lähettämällä kirjeen tai faksin, jossa on nimesi, vanha osoitteesi ja uusi osoitteesi sekä rungon tunnistenumero (HIN). Yleiset takuutaulukot perämoottorit ja Jet-vetolaitteet TAKUUTAULUKOT YHDYSVALLOISSA PERÄMOOTTORIT JA JET- VETOLAITTEET Tuote Nelitahtimoottorit (2,5-350 hv mukaan lukien Verado, Pro-nelitahtimoottorit ja Jet-perävetolaitteet) OptiMax ( hv mukaan lukien Pro XS ja Jetperävetolaitteet) Normaali rajoitettu takuu 3 vuotta 3 vuotta 3 vuotta 3 vuotta Normaali rajoitettu korroosiotakuu 10 fin

19 TAKUUTIEDOT Tuote Normaali rajoitettu takuu OptiMax Jet -perävetolaitteet (200 ja 250 hv) 1 vuosi 3 vuotta Normaali rajoitettu korroosiotakuu Racing-tuote (vain virkistyskäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu OptiMax (250 XS) 2 vuotta 3 vuotta OptiMax (300 XS) 2 vuotta 3 vuotta Verado (400R) 2 vuotta 3 vuotta Muissa maissa Jos tuote on ostettu Yhdysvaltojen ulkopuolella, ota yhteys maahantuojaan tai lähimpään valtuutettuun Marine Power Service Centeriin. TAKUUTAULUKOT KANADASSA PERÄMOOTTORIT JA JET- VETOLAITTEET Tuote Normaali rajoitettu takuu Kaksitahtiset kaasutinmoottorit (50 90 hv) 1 vuosi 3 vuotta Kaksitahtiset EFI-moottorit (150 hv) 2 vuotta 3 vuotta Kaksitahtiset kaasutinmoottorit (V6) 2 vuotta 3 vuotta Nelitahtiset (2,5 350 hv mukaan lukien Verako, Pro - nelitahtiset ja Jet-perämoottorit) Optimax ( hv mukaan lukien Pro XLS- ja Jetperämoottorit) 3 vuotta 3 vuotta 3 vuotta 3 vuotta OptiMax Jet -perävetolaitteet (200 ja 250 hv) 1 vuosi 3 vuotta Normaali rajoitettu korroosiotakuu Racing-tuote (vain virkistyskäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu OptiMax (250 XS) 2 vuotta 3 vuotta Optimax (225 Sport XLS) 2 vuotta 3 vuotta OptiMax (300 XS) 2 vuotta 3 vuotta Verado (400R) 2 vuotta 3 vuotta Kanadan ulkopuolella Jos tuote on ostettu Kanadan ulkopuolella, ota yhteys maahantuojaan tai lähimpään valtuutettuun Marine Power Service Centeriin tai jälleenmyyjään. fin 11

20 TAKUUTIEDOT TAKUUTAULUKOT AUSTRALIASSA JA UUDESSA-SEELANNISSA PERÄMOOTTORIT JA JET-VETOLAITTEET Tuotteet Normaali rajoitettu takuu Kaikki perämoottorit 3 vuotta 3 vuotta Normaali rajoitettu korroosiotakuu Kevyt kaupallinen Ota yhteys lähimpään Marine Power Service Centeriin Australian ja Uuden-Seelannin ulkopuolella Jos tuote on ostettu Australian ja Uuden-Seelannin ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. TAKUUTAULUKOT ETELÄISEN TYYNENMEREN ALUEELLA PERÄMOOTTORIT JA JET-VETOLAITTEET Tuotteet Normaali rajoitettu takuu Kaikki perämoottorit 2 vuotta 3 vuotta Normaali rajoitettu korroosiotakuu Kevyt kaupallinen Ota yhteys lähimpään Marine Power Service Centeriin Eteläisen Tyynenmeren alueen ulkopuolella Jos tuote on ostettu Eteläisen Tyynenmeren alueen ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. TAKUUTAULUKOT AASIASSA PERÄMOOTTORIT JA JET-VETOLAITTEET Tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Kaksitahtimoottorit 1 vuosi 3 vuotta Nelitahtimoottorit 1 vuosi 3 vuotta Optimax 1 vuosi 3 vuotta Verado 1 vuosi 3 vuotta Ota yhteys lähimpään Marine Power Service Centeriin Racing-tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Verako 400R 1 vuosi 3 vuotta Ei mitään Aasian ulkopuolella Jos tuote on ostettu Aasian alueen ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. 12 fin

21 TAKUUTIEDOT TAKUUTAULUKOT EUROOPASSA JA ITSENÄISTEN VALTIOIDEN YHTEISÖSSÄ PERÄMOOTTORIT JA JET-VETOLAITTEET Tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Kaksitahtimoottorit 2 vuotta 3 vuotta Nelitahtimoottorit 2 vuotta 3 vuotta OptiMax (mukaan lukien Pro XS) Verado (mukaan lukien Pro) 3 vuotta 3 vuotta 3 vuotta 3 vuotta Ota yhteys lähimpään Marine Power Service Centeriin Racing-tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Verako 400R 2 vuotta 3 vuotta Ota yhteys lähimpään Marine Power Service Centeriin Euroopan ja Itsenäisten valtioiden yhteisön ulkopuolella Jos tuote on ostettu Euroopan ja Itsenäisten valtioiden yhteisön ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. TAKUUTAULUKOT LÄHI-IDÄSSÄ JA AFRIKASSA (ETELÄ-AFRIKKAA LUKUUN OTTAMATTA) PERÄMOOTTORIT JA JET-VETOLAITTEET Tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Kaksitahtimoottorit 1 vuosi 3 vuotta Nelitahtimoottorit 2 vuotta 3 vuotta OptiMax (mukaan lukien Pro XS) Verado (mukaan lukien Pro) 3 vuotta 3 vuotta 3 vuotta 3 vuotta Ota yhteys lähimpään Marine Power Service Centeriin Racing-tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Verako 400R 2 vuotta 3 vuotta Lähi-idän ja Afrikan ulkopuolella Jos tuote on ostettu Lähi-idän ja Afrikan alueen ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. fin 13

22 TAKUUTIEDOT TAKUUTAULUKOT ETELÄ-AFRIKASSA PERÄMOOTTORIT JA JET- VETOLAITTEET Tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Kaupallinen sovellus Kaksitahtimoottorit 2 vuotta 3 vuotta Nelitahtimoottorit 2 vuotta 3 vuotta OptiMax (mukaan lukien Pro XS) Verado (mukaan lukien Pro) 3 vuotta 3 vuotta 3 vuotta 3 vuotta Ota yhteys lähimpään Marine Power Service Centeriin Racing-tuote (vain huvivenekäyttöön) Normaali rajoitettu takuu Normaali rajoitettu korroosiotakuu Verako 400R 2 vuotta 3 vuotta Etelä-Afrikan ulkopuolella Jos tuote on ostettu Etelä-Afrikan alueen ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. 14 fin

23 Veneilijän velvollisuudet Käyttäjä (veneen kuljettaja) on vastuussa veneen oikeasta ja turvallisesta käytöstä sekä veneessä olijoiden ja muiden ihmisten turvallisuudesta. Suosittelemme ehdottomasti, että jokainen käyttäjä lukee ja ymmärtää tämän käyttöohjekirjan koko sisällön ennen perämoottorin käyttöä. Varmista, että kuljettajan lisäksi veneessä on ainakin yksi henkilö, joka on saanut perusopastusta perämoottorin käynnistyksessä ja käytössä sekä veneen käsittelyssä siltä varalta, että kuljettaja ei pysty käyttämään venettä. Ennen perämoottorin käyttöä Lue tämä ohjekirja huolellisesti. Opettele käyttämään perämoottoriasi oikein. Jos sinulla on kysyttävää, ota yhteys jälleenmyyjään. Turvallisuus- ja käyttöohjeiden noudattaminen sekä niiden ohella terveen järjen käyttö voi auttaa estämään henkilövammoja ja tuotevaurioita. Tässä ohjekirjassa sekä moottorissa olevissa turvallisuusohjetarroissa käytetään seuraavia turvallisuusvaroituksia, jotta kiinnität huomiota erityisiin turvallisuusohjeisiin, joita on noudatettava.! VAARA Osoittaa vaarallisen tilanteen, joka johtaa kuolemaan tai vakavaan vammaan, jos sitä ei vältetä.! VAARA Osoittaa vaarallisen tilanteen, joka voi johtaa kuolemaan tai vakavaan vammaan, jos sitä ei vältetä.! VAROITUS Osoittaa vaarallisen tilanteen, joka voi johtaa lievään tai kohtalaiseen vammaan, jos sitä ei vältetä. HUOMAUTUS Osoittaa tilanteen, joka voi johtaa moottorin tai muun tärkeän osan rikkoutumiseen, jos sitä ei vältetä. Veneen sopiva moottoriteho YLEISTIETOJA! VAARA Veneen suurimman nimellisteholukeman ylittäminen voi aiheuttaa vakavan vamman tai kuoleman. Veneen ylirasittaminen saattaa vaikuttaa veneen hallinta- ja kelluntaominaisuuksiin tai rikkoa peräpeilin. Älä asenna moottoria, joka ylittää veneen suurimman nimellisteholukeman. fin 15

24 Älä käytä liian tehokasta moottoria tai kuormita venettäsi liikaa. Useimmissa veneissä on kilpi, josta näkyy suurin hyväksytty teho ja kuormitus tiettyihin määräyksiin perustuvan valmistajan ilmoituksen mukaan. Jos jokin on epäselvää, ota yhteyttä jälleenmyyjääsi tai veneen valmistajaan. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY YLEISTIETOJA XXX XXX Pikaveneen ja suuritehoisen veneen ajo Jos perämoottoriasi käytetään pikaveneessä tai suuritehoisessa veneessä, joka ei ole sinulle ennestään tuttu, suosittelemme, ettet aja sitä koskaan huippunopeudella pyytämättä ensin alustavaa opastusta ja tutustumisajoa jälleenmyyjältä tai toiselta kuljettajalta, jolla on kokemusta vene/perämoottoriyhdistelmästä. Lisätietoja on lehtisessä Suuritehoisen veneen ajo jonka saat jälleenmyyjältä, maahantuojalta tai Mercury Marinelta. Narullinen hätäkatkaisin Hätäkatkaisimen tarkoituksena on sammuttaa moottori, kun kuljettaja siirtyy niin kauas kuljettajan paikalta (esim. jos hän paiskautuu vahingossa pois paikaltaan), että katkaisin aktivoituu. Ohjauskahvalliset perämoottorit ja eräät kaukosäädinmallit on varustettu narullisella hätäkatkaisimella. Narullinen hätäkatkaisin voidaan asentaa lisävarusteeksi yleensä kojelautaan tai kuljettajan paikan viereiseen laitaan. Narullisen hätäkatkaisimen lähellä oleva tarra muistuttaa käyttäjää kiinnittämään narun henkilökohtaiseen kellukkeeseen tai ranteeseen. 16 fin

25 YLEISTIETOJA Narun pituus on yleensä cm (4 5 feet.) kun se vedetään suoraksi, ja sen toisessa päässä on laatta, joka työnnetään katkaisimeen, ja toisessa päässä on kiinnike, joka kiinnitetään kuljettajan henkilökohtaiseen kellukkeeseen tai ranteeseen. Hätäkatkaisijan naru on kierteinen, jotta se on lepotilassa niin lyhyt kuin mahdollista eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jotta minimoidaan todennäköisyys sen aktivointiin vahingossa, jos kuljettaja siirtyilee tarkoituksella kuljettajan normaalin paikan lähettyvillä. Jos halutaan lyhyempi hätäkatkaisinnaru, kierrä naru kuljettajan ranteen tai säären ympäri tai tee naruun solmu. ATTACH LANYARD b RUN OFF a c a - b - c - Hätäkatkaisimen narun kiinnike Narun tarra Narullinen hätäkatkaisin Lue seuraavat turvallisuustiedot ennen kuin jatkat. Tärkeitä turvallisuustietoja: Hätäkatkaisimen tarkoituksena on sammuttaa moottori, kun kuljettaja siirtyy niin kauas kuljettajan paikalta, että katkaisin aktivoituu. Näin tapahtuu, jos kuljettaja putoaa vahingossa laidan yli tai liikkuu riittävän kauas kuljettajan paikalta veneen sisällä. Laidan yli putoaminen ja vahingossa veneestä ulos paiskautuminen tapahtuu todennäköisemmin matalalaitaisissa kumiveneissä, kalastusveneissä, urheiluveneissä ja kevyissä, herkästi ohjautuvissa veneissä, joita ohjataan käsikahvalla. Laidan yli putoaminen ja vahingossa paiskautuminen johtuvat myös todennäköisemmin huonoista käyttötavoista, joihin kuuluvat istuimen selkänojan tai laidan päällä istuminen plaanausnopeuksilla, seisominen plaanausnopeuksilla, kalastusveneen kohotetuilla kansilla istuminen, plaanausnopeudella ajo matalassa tai esteitä sisältävässä vedessä, otteen irrottaminen ohjauspyörästä tai -kahvasta, joka vetää jompaankumpaan suuntaan, alkoholin tai huumeiden käyttö tai uskalias veneen käsittely suurilla nopeuksilla. Vaikka hätäkatkaisimen aktivointi pysäyttää moottorin välittömästi, veneen eteneminen jatkuu jonkin matkaa riippuen nopeudesta ja mahdollisesta kääntökulmasta sammutushetkellä. Vene ei kuitenkaan tee täyttä ympyräkäännöstä. Vene voi vapaana kulkiessaan aiheuttaa sen kulkureitillä oleville vammoja, jotka ovat yhtä vakavia, kuin veneen kulkiessa moottorin voimalla. Suositamme vakavasti, että muille veneessä oleville opetetaan asianmukaiset käynnistys- ja ajomenettelyt siltä varalta, että he joutuvat käyttämään moottoria hätätilanteessa (jos kuljettaja heittyy vahingossa ulos veneestä).! VAARA Jos kuljettaja putoaa veneestä, moottori on sammutettava välittömästi veneen iskusta aiheutuvan vakavan vamman tai kuoleman mahdollisuuden vähentämiseksi. Hätäkatkaisin on aina kiinnitettävä hyvin narulla kuljettajaan. fin 17

26 ! VAARA Vältä hidastusvoimien aiheuttama vakava vamma tai kuolema, joka johtuu hätäkatkaisimen vahingossa tai tahattomasti aktivoitumisesta. Veneen kuljettaja ei saa koskaan lähteä kuljettajan paikalta irrottamatta hätäkatkaisimen narua itsestään. Katkaisimen aktivoituminen vahingossa tai tahattomasti normaalin ajon aikana on myös mahdollista. Tämä voi aiheuttaa jonkin tai kaikki seuraavista, mahdollisesti vaarallisista tilanteista: Veneessä olevat saattavat sinkoutua eteenpäin eteenpäin-liikkeen odottamattoman menetyksen takia. Tämä koskee erityisesti veneen etuosassa olevia matkustajia, jotka saattavat sinkoutua keulan yli ja mahdollisesti iskeytyä vaihteiston koteloon tai potkuriin. Tehon ja ohjauksen hallinnan menetys kovan merenkäynnin, voimakkaan virran tai kovan tuulen vallitessa. Hallinnan menetys laituriin ajettaessa. PIDÄ NARULLINEN HÄTÄKATKAISIN JA KATKAISIMEN NARU HYVÄSSÄ TOIMINTAKUNNOSSA Tarkista ennen jokaista käyttöä, että narullinen hätäkatkaisin toimii kunnolla. Käynnistä moottori ja sammuta se vetämällä hätäkatkaisimen narusta. Jos moottori ei sammu, vie katkaisin korjattavaksi ennen veneen käyttöä. Tarkasta ennen jokaista käyttöä silmämääräisesti, että hätäkatkaisin on hyvässä toimintakunnossa eikä sen narussa ole repeämiä, viiltoja tai kulumia. Tarkasta, että narun päissä olevat kiinnikkeet ovat hyvässä kunnossa. Vaihda vaurioituneet tai kuluneet hätäkatkaisimen narut. Vedessä olevien ihmisten suojaaminen KUN RISTEILET YLEISTIETOJA Vedessä seisovan tai kelluvan ihmisen on vaikea väistää häntä kohti tulevaa venettä, vaikka se liikkuisi hitaastikin Hidasta vauhtia ja ole äärimmäisen varovainen aina veneillessäsi vesillä, joilla saattaa olla ihmisiä. Veneen liikkuessa (itsestään) perämoottorin vaihdevivun ollessa vapaalla veden voima riittää pyörittämään potkuria. Tämä potkurin vapaa pyöriminen voi aiheuttaa vakavan vamman. VENEEN OLLESSA PAIKALLAAN! VAARA Pyörivä potkuri, liikkuva vene tai mikä tahansa veneeseen kiinnitetty kova esine saattaa aiheuttaa vakavan vamman tai kuoleman uimareille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vaihda perämoottori vapaalle ja sammuta se, ennen kuin annat kenenkään uida tai oleskella vedessä veneesi lähellä. 18 fin

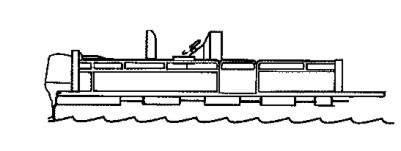

27 YLEISTIETOJA Matkustajien turvallisuusviesti ponttoni- ja kansiveneet Pidä veneen liikkuessa silmällä kaikkien matkustajien sijaintia. Älä anna yhdenkään matkustajan seistä tai käyttää sellaisia istuimia, joita ei ole tarkoitettu tyhjäkäyntiä suuremmalla nopeudella ajoon. Veneen nopeuden äkkinäinen hidastuminen, mikä seuraa esimerkiksi törmäyksestä suureen aaltoon tai vanaveteen, äkillisestä kaasun vähentymisestä tai jyrkästä veneen suunnan muutoksesta, voi heittää matkustajat veneen etuosan yli. Putoaminen veneen etuosan yli kahden ponttonin väliin saattaa heidät vaaraan joutua perämoottorin tielle. VENEET, JOISSA ON AVOIN ETUKANSI Kukaan ei saa koskaan oleskella kannella keulakaiteen edessä veneen liikkuessa. Pidä kaikki matkustajat keulakaiteen tai -aitauksen takana. Etukannella oleskelevat henkilöt voivat helposti heittyä laidan yli, tai jos ihmiset riiputtavat jalkojaan etureunan yli, aallokko voi vetäistä heidät jaloista veteen ! VAARA Jos veneessä istutaan tai seisotaan muilla kuin matkustajille tarkoitetuilla alueilla veneen ajaessa tyhjäkäyntiä nopeammin, seurauksena voi olla vakava vamma tai kuolema. Pysy loitolla kannen etupäästä tai koholla olevista tasoista ja istu, kun vene on liikkeessä. VENEET, JOIDEN ETUPÄÄHÄN ON ASENNETTU KORKEAJALUSTAISET KALASTUSTUOLIT Korotettuja kalastustuoleja ei ole tarkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä tai uistelua nopeammalla vauhdilla. Istu ainoastaan istuimilla, jotka on tarkoitettu suuremmilla nopeuksilla matkustamiseen. Odottamaton äkillinen veneen nopeuden hidastuminen voi pudottaa korkeammalla istuvan matkustajan veneen etuosan yli fin 19

28 YLEISTIETOJA Peräaaltojen ja vanavesien yli hyppiminen Huviveneiden ajaminen aaltojen ja vanavesien yli kuuluu veneilyyn. Mikäli tätä tehdään sellaisella nopeudella, että veneen runko nousee osittain tai kokonaan vedestä, syntyy tiettyjä vaaroja, etenkin veneen palatessa veteen Suurin vaara on se, että vene muuttaa suuntaa kesken hyppyä. Sellaisessa tapauksessa laskeutuminen voi aiheuttaa veneen rajun suunnanmuutoksen. Tällainen äkkinäinen suunnanvaihdos voi heittää matkustajat istuimiltaan tai veneen laidan yli.! VAARA Peräaaltojen tai vanavesien yli hyppiminen voi aiheuttaa vakavan vamman tai kuoleman, koska se voi heittää matkustajat istuimiltaan tai veneen laidan yli. Vältä mahdollisuuksien mukaan aallon tai vanaveden aiheuttamia hyppyjä. Veneesi päästessä törmäämään aaltoon tai vanaveteen on olemassa toinenkin harvinaisempi vaarallinen seuraus. Jos veneen ilmassa ollessa keula koukkaa tarpeeksi syvään alaspäin, se saattaa veteen koskettaessaan tunkeutua vedenpinnan alle ja sukeltaa hetken ajaksi. Tämä pysäyttää heti veneen lähes täysin ja heittää veneessä olijat eteenpäin. Vene voi myös ohjautua jyrkästi sivusuuntaan. Vedenalaisiin esteisiin osuminen Vähennä nopeutta ja jatka varovasti aina, kun ajat veneellä matalassa vedessä tai alueilla, joilla epäilet olevan vedenalaisia esteitä, joihin perämoottori tai veneen pohja voivat osua. Tärkein kelluvien tai vedenalaisten esteiden aiheuttamien vammojen tai törmäysvaurioiden vähentämiskeino on veneen nopeuden rajoittaminen. Tällaisissa olosuhteissa veneen vähimmäisplaanausnopeuden on oltava km/h (15 25 mph) Kelluvaan tai vedenalaiseen esineeseen osuminen voi johtaa lukemattomiin eri tilanteisiin. Jotkut näistä tilanteista voivat aiheuttaa seuraavaa: Osa perämoottorista tai koko perämoottori voi murtua irti ja lentää veneeseen. 20 fin

29 Vene voi yhtäkkiä vaihtaa suuntaa. Tällainen äkillinen suunnanvaihdos voi heittää matkustajat istuimiltaan tai veneen laidan yli. Vene voi hidastua nopeasti. Tämä heittää matkustajat eteenpäin tai jopa veneen laidan yli. Törmäys vaurioittaa perämoottoria ja/tai venettä. Pidä mielessä, että tärkein vammojen tai törmäysvaurioiden vähentämiskeino on veneen nopeuden rajoittaminen. Veneen nopeus tulee rajoittaa vähimmäisplaanausnopeuteen, kun ajetaan vesillä, joilla tiedetään olevan vedenalaisia esteitä. Vedenalaiseen esineeseen osumisen jälkeen moottori pitää sammuttaa mahdollisimman pian ja on tarkistettava, ettei osia ole rikkoutunut tai löystynyt. Jos vaurioita näkyy tai epäillään, perämoottori pitää viedä valtuutetulle jälleenmyyjälle perusteellista tarkastusta ja tarvittavia korjauksia varten. Pitää myös tarkastaa, ettei veneessä ole runko- tai peräpeilimurtumia tai vuotoja. Vaurioituneen perämoottorin käyttäminen voi aiheuttaa lisävaurioita perämoottorin muille osille tai vaikuttaa veneen hallintaan. Jos käyttöä on välttämätöntä jatkaa, tee niin huomattavasti pienemmillä nopeuksilla.! VAARA Jos käytetään venettä tai moottoria, jossa on törmäyksen aiheuttamia vaurioita, seurauksena voi olla tuotevaurio, vakava vamma tai kuolema. Jos alus joutuu minkäänlaiseen törmäykseen, pyydä valtuutettua Mercury Marine -jälleenmyyjää tarkastamaan ja korjaamaan alus tai moottori. Turvaohjeet käsikahvalla ohjattaville perämoottoreille Ihmisiä tai kuormaa ei saa olla suoraan perämoottorin edessä olevalla alueella veneen liikkuessa. Jos perämoottori osuu vedenalaiseen esteeseen, se kallistuu ylöspäin ja voi aiheuttaa henkilövamman tällä alueella olevalle henkilölle. PURISTUSRUUVEILLA VARUSTETUT MALLIT: Eräiden perämoottorien mukana toimitetaan peräpeilikiinnikkeen puristusruuvit. Pelkkien kiinnikkeen puristusruuvien käyttö ei riitä kiinnittämään perämoottoria kunnollisesti ja turvallisesti peräpeiliin. Perämoottorin kunnolliseen asennukseen kuuluu moottorin pulttaaminen veneeseen peräpeilin läpi. Katso tarkemmat asennusohjeet kohdasta Asennus Perämoottorin asennus.! VAARA Jos perämoottoria ei kiinnitetä kunnolla, se voi irrota veneen peräpeilistä, mistä voi olla seurauksena venevaurio, vakava vamma tai kuolema. Perämoottori on asennettava oikein asianmukaisilla kiinnitysosilla ennen käyttöä. Älä kiihdytä tyhjäkäyntiä nopeammalle vesillä, joilla voi olla vedenalaisia esteitä, jos perämoottoria ei ole kiinnitetty kunnolla peräpeiliin. Jos esteeseen osutaan plaanausnopeudella eikä perämoottoria ole kiinnitetty kunnollisesti peräpeiliin, perämoottori saattaa nousta irti peräpeilistä ja pudota veneeseen. Pakokaasupäästöt VARO HÄKÄMYRKYTYSTÄ YLEISTIETOJA Kaikkien polttomoottoreiden pakokaasut sisältävät hiilimonoksidia (häkää). Tämä sisältää veneiden perämoottorit, perävetolaitteet ja sisämoottorit, jotka liikuttavat veneitä, sekä generaattorit, jotka antavat tehoa veneiden eri lisävarusteille. Häkä on tappavaa kaasua, joka on hajutonta, väritöntä ja mautonta. Häkämyrkytyksen alkuoireisiin, joita ei pidä sekoittaa merisairauteen tai humaltumiseen, kuuluvat päänsärky, huimaus, uneliaisuus ja pahoinvointi.! VAARA Häkämyrkytys voi johtaa tajuttomuuteen, aivovaurioon tai kuolemaan. Varmista veneen hyvä tuuletus sen ollessa paikallaan sekä liikkeellä ja vältä pitkään jatkuvaa häkäaltistusta. fin 21

30 YLEISTIETOJA HYVÄ TUULETUS Tuuleta matkustajien alue, avaa sivuverhot tai keulaluukut kaasujen poistamiseksi Esimerkki hyvästä ilmavirtauksesta veneen läpi HUONO TUULETUS Tietyissä ajo- ja/tai tuuliolosuhteissa pysyvästi katetut tai purjekankaalla katetut hytit tai ohjaamot, joissa on riittämätön tuuletus, voivat vetää sisään häkää. Asenna veneeseen yksi tai useampi häkäilmaisin. Harvinaisissa tapauksissa, erittäin tyynellä säällä, paikallaan seisovan veneen suljetulla alueella alueella oleskelevat uimarit tai matkustajat saattavat altistua vaaralliselle häkätasolle, jos veneen moottori on käynnissä tai veneen läheisyydessä käytetään moottoria. VENEEN OLLESSA PAIKALLAAN a b a - b - Moottorin käyttö, kun vene on ahtaassa laituripaikassa Kiinnitettynä paikkaan, jossa on lähellä toinen vene moottori käynnissä VENEEN LIIKKUESSA a b a - b - Veneen ajo trimmikulmassa, jossa keula on liian korkealla Veneen ajaminen etupään luukut suljettuina 22 fin

31 Perämoottorin varusteiden valitseminen Tätä perämoottoria varten on suunniteltu ja testattu aidot Mercury Precision- ja Quicksilver-varusteet. Lisävarusteet ovat saatavissa Mercury Marine -jälleenmyyjiltä. TÄRKEÄÄ: Tarkista asia jälleenmyyjältä ennen lisävarusteiden asentamista. Hyväksyttyjen lisävarusteiden väärinkäyttö tai hyväksymättömien lisävarusteiden käyttö voi vaurioittaa tuotetta. Joitakin varusteita, jotka eivät ole Mercury Marinen myymiä tai suunnittelemia, ei voida turvallisesti käyttää tässä perämoottorissa tai perämoottorin käyttöjärjestelmässä. Hanki ja lue kunkin lisävarusteen erilliset asennus-, käyttö- ja huolto-oppaat. Suosituksia turvalliseen veneilyyn Jotta voit turvallisesti nauttia vesistöistä, tutustu paikallisiin ja muihin hallituksen veneilysäännöksiin ja rajoituksiin sekä harkitse seuraavia ehdotuksia. Tunne kaikki veneilysäännöt ja -lait ja tottele niitä vesistöillä. Suosittelemme, että kaikki moottoriveneen käyttäjät suorittavat veneturvallisuuskurssin. USA:ssa U.S. Coast Guard Auxiliary, Power Squadron, Punainen Risti ja eri osavaltioiden veneilyä valvovat poliisiviranomaiset järjestävät kursseja. Lisätietoja USA:ssa järjestettävistä kursseista saat soittamalla Boat U.S. Foundationin numeroon BOAT (2628). Suorita turvatarkastukset ja vaadittavat huollot. Noudata säännöllistä aikataulua ja varmista, että kaikki korjaukset tehdään kunnolla. Tarkista veneessä olevat turvalaitteet. Seuraavassa on ehdotuksia eri turvavälineistä, joita kannattaa pitää mukana veneiltäessä: Hyväksytyt palosammuttimet Merkinantovälineitä: taskulamppu, raketteja tai valoammuksia, lippu ja vihellyspilli tai torvi Pikkukorjauksissa tarvittavat työkalut Ankkuri ja ylimääräistä ankkuriköyttä Käsikäyttöinen pilssipumppu ja ylimääräisiä tyhjennystulppia Juomavettä Radio Mela tai airo Varapotkuri, painelevyjä ja sopiva avain Ensiapupakkaus ja ohjeet Vedenpitävät säilytysastiat Ylimääräisiä käyttölaitteita, akkuja, lamppuja ja sulakkeita Kompassi ja alueen kartta tai merikortti Henkilökohtainen kelluke (yksi kutakin veneessä olijaa varten) Pidä silmällä merkkejä sään muutoksesta ja vältä veneilyä huonon sään ja kovan merenkäynnin aikana. Kerro jollekulle, mihin olet menossa ja milloin aiot palata. Matkustajien nousu veneeseen. YLEISTIETOJA Pysäytä moottori aina, kun matkustajia tulee veneeseen, astuu pois veneestä tai oleskelee veneen takaosan (perän) lähellä. Vetolaitteen vaihtaminen vapaalle ei riitä. fin 23

32 Käytä henkilökohtaisia kellukkeita. Liittovaltion laki vaatii, että kaikilla veneessä olijoilla on oltava Yhdysvaltain rannikkovartioston hyväksymä pelastusliivi (henkilökohtainen kelluke), joka on kooltaan sopiva ja johon pääsee nopeasti käsiksi, sekä heitettävä pelastuskelluke tai -rengas. Neuvomme vakavasti, että kaikki pitävät pelastusliiviä aina veneessä ollessaan. Opeta veneen käyttöä myös muille. Opeta ainakin yhdelle veneessä olevalle henkilölle moottorin käynnistyksen ja käytön sekä veneenkäsittelyn perusteet siltä varalta, että kuljettaja tulee ajokyvyttömäksi tai putoaa yli laidan. Älä ylikuormita venettä. Useimmille veneille ilmoitetaan ja vahvistetaan todisteella maksimikuorma (paino) kantokyvyn osalta (katso veneesi kantokykyä osoittavaa kilpeä). Tunne veneesi käyttöä ja kuormausta koskevat rajoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävarma, ota yhteys valtuutettuun Mercury Marine -myyntiliikkeeseen tai veneen valmistajaan. Varmista, että jokainen veneessä istuu asianmukaisesti. Älä anna kenenkään istua tai oleskella missään veneen osassa, jota ei ole tarkoitettu tällaiseen käyttöön. Tähän kuuluvat istuimien selkänojat, laidat, peräpeili, keula, kannet, kohotetut kalastustuolit ja kaikki kääntyvät kalastustuolit. Matkustajat eivät saa istua tai olla missään paikassa, josta äkillinen odottamaton kiihdytys, äkkipysähdys, veneen hallinnan odottamaton menetys tai äkillinen veneen liike voi aiheuttaa henkilön heittymisen yli laidan tai veneen sisälle. Varmista, että jokaisella matkustajalla on asianmukainen istuin ja että hän istuu siinä, ennen kuin vene liikkuu. Älä koskaan käytä venettä ollessasi alkoholin tai huumeiden vaikutuksen alaisena. Laki vaatii näin. Alkoholin tai huumeiden käyttö voi heikentää harkintakykyä ja hidastaa huomattavasti reagointikykyä. Tunne veneilyvesistö ja vältä vaarallisia paikkoja. Ole tarkkaavainen. Veneen kuljettajalla on laissa määrätty velvollisuus tähystää ja kuunnella ympäristöä jatkuvasti. Kuljettajalla pitää olla esteetön näkyvyys varsinkin eteenpäin. Matkustajat, lasti tai kalastustuolit eivät saa estää kuljettajan näkyvyyttä, kun venettä ajetaan tyhjäkäyntiä nopeammin tai plaanaukseen siirtymisnopeudella. Pidä silmällä muita, vettä ja omaa vanavettäsi. Älä koskaan aja venettäsi suoraan vesihiihtäjän takana. Jos veneesi nopeus on 40 km/h, saavutat 61 m:n päähän eteesi kaatuneen hiihtäjän viidessä sekunnissa. Varo kaatuneita hiihtäjiä. Jos käytät venettä vesihiihtoon tai vastaaviin harrastuksiin, pidä kaatunut hiihtäjä aina veneen kuljettajan puolella, kun palaat auttamaan hiihtäjää. Kuljettajan pitää aina säilyttää näköyhteys kaatuneeseen hiihtäjään, eikä hän saa peruuttaa hiihtäjän tai kenenkään muun vedessä olijan luo. Ilmoita onnettomuuksista. YLEISTIETOJA Veneen kuljettajaa vaaditaan lain mukaan lähettämään veneilyonnettomuusraportti osavaltionsa veneilylain valvontaviranomaisille, kun vene joutuu tietynlaisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettava, jos 1) joku kuolee tai on vaarassa kuolla, 2) sattunut henkilövahinko vaatii ensiapua vakavampaa lääkintähoitoa, 3) veneille tai muulle omaisuudelle on aiheutunut yli 500 dollarin vahinkoja tai 4) vene tuhoutuu täysin. Pyydä lisäapua paikallisilta lainvalvontaviranomaisilta. 24 fin

33 - Sarjanumeron kirjaaminen YLEISTIETOJA On tärkeää kirjoittaa tämä numero muistiin vastaisen varalle. Sarjanumero sijaitsee kuvan mukaisessa kohdassa. a d Model Number XXXXXXX Serial Number XXXXX XL XX XXXX XXX HP XXX KW XXX LB XXX KG XXX H Me PL rc ury Marine Brunswick Corp. Made in Japan B XX b c a - b - c - d - Sarjanumero Mallitunnus Valmistusvuosi CE-merkki (sikäli kuin soveltuu) 40-nelitahtimoottorin tekniset tiedot Mallit 40 Hevosvoimaa 40 Kilowattia 29.8 Täyskaasun kierroslukualue /min Eteenpäinvaihteen tyhjäkäyntinopeus 800 ±25 1/min Sylinterien lukumäärä 3 Iskutilavuus 747 cc (45.6 cu. in.) Sylinterin läpimitta 65 mm:n (2.559 in.) Iskunpituus 75 mm:n (2.953 in.) Venttiilinvälys (kylmänä) Imuventtiili 0,15-0,25 mm ( in.) Pakoventtiili 0,25-0,35 mm ( in.) Suositeltava sytytystulppa Kaasutinmallit NGK DPR6EA-9 Sytytystulpan kärkiväli 0,9 mm (0.035 in.) Välityssuhde 2,00:1 Suositeltava bensiini Lisätietoja on Polttoaine ja öljy Suositeltava öljy Lisätietoja on Polttoaine ja öljy fin 25

34 YLEISTIETOJA Mallit 40 Vaihteistokotelon voiteluainetilavuus Moottoriöljyn tilavuus 440 ml:n (14.9 fl oz) 3 l (3 qt) Komponenttien yksilöinti l m k j n a b c i h g q o p d e f a - b - c - d - e - f - g - h - i - j - k - l - m - n - o - p - q - Kippilukon nuppi Peräpeilikiinnikkeet Öljyntyhjennystulppa Ensiöjäähdytysveden sisäänotto Vaihteistokotelo Säätöevä Kavitaatiolevy Vetoakselin kotelo Vesipumpun tarkistusaukko Alakoppa Yläkoppa Vaihdekahva Moottorin sammutuskatkaisin Kaasun kitkansäätönuppi Narullinen hätäkatkaisin Ohjauskitkan säätövipu Kippilukon vipu 26 fin

35 KULJETUS Veneen/perämoottorin vetäminen perävaunulla Vedä venettäsi perävaunulla perämoottori kallistettuna alas pystysuoraan käyttöasentoon. Jos tarvitaan lisää maavaraa, perämoottoria tulee kallistaa lisävarusteena saatavalla perämoottorin tukilaitteella. Kysy suosituksista paikalliselta jälleenmyyjältä. Lisämaavaraa saatetaan tarvita tasoristeyksissä, kujilla ja perävaunun poukkoillessa TÄRKEÄÄ: Älä luota siihen, että hydraulinen ajokulma-/kallistusjärjestelmä tai kippilukko pitää yllä riittävän maavaran perävaunukuljetuksessa. Perämoottorin kippilukkoa ei ole tarkoitettu kannattamaan moottoria perävaunukuljetuksessa. fin 27

36 Polttoainesuositukset TÄRKEÄÄ: Sopimattoman polttoaineen käyttö voi vioittaa moottoria. Sopimattoman polttoaineen käytön aiheuttama moottorivaurio katsotaan moottorin väärinkäytöksi, eikä rajoitettu takuu kata siitä aiheutuvaa vauriota. POLTTOAINELAADUT Mercury Marine -moottorit toimivat tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä bensiiniä, joka täyttää seuraavat ohjearvot: Yhdysvallat ja Kanada - pumpussa näkyvä polttoaineen oktaaniluku on vähintään 87 (R+M)/2. Premiumbensiini (92 [R+M]/2 oktaani) on myös hyväksyttävää. Älä käytä lyijyä sisältävää bensiiniä. Yhdysvaltojen ja Kanadan ulkopuolella - pumpussa näkyvä polttoaineen oktaaniluku on vähintään 90 RON. Korkeaoktaanisempi polttoaine (98 RON) on myös hyväksyttävää. Jos lyijytöntä bensiiniä ei ole saatavana, käytä tunnetunmerkkistä lyijyä sisältävää polttoainetta. REFORMULOITUJEN (HAPETETTUJEN) POLTTOAINEIDEN KÄYTTÖ (VAIN YHDYSVALLAT) Tämäntyyppistä bensiiniä vaaditaan tietyillä USA:n alueilla. Näissä polttoaineissa käytettävät kaksi hapetinta ovat alkoholi (etanoli) tai eetteri (MTBE tai ETBE). Mikäli omalla seudullasi saatavan polttoaineen hapettimena käytetään etanolia, katso kohtaa Alkoholia sisältävät polttoaineet. Näiden reformuloitujen polttoaineiden käyttö Mercury Marine -moottorissa on hyväksyttävää. ALKOHOLIA SISÄLTÄVÄT POLTTOAINEET Jos alueellasi myytävä bensiini sisältää joko metanolia (metyylialkoholia) tai etanolia (etyylialkoholia), sinun on oltava tietoinen sen mahdollisista haittavaikutuksista. Nämä haittavaikutukset ovat vakavampia metanolin aiheuttamina. Polttoaineen alkoholiprosentin lisääminen voi myös pahentaa näitä haittavaikutuksia. Eräät näistä haittavaikutuksista aiheutuvat siitä, että polttoaineessa olevaan alkoholiin imeytyy ilmasta kosteutta, mistä seuraa veden/alkoholin erottuminen polttoainesäiliössä olevasta polttoaineesta. Mercury Marine -moottorin polttoainejärjestelmän osat kestävät korkeintaan 10 % alkoholia sisältävää polttoainetta. Emme tiedä, minkä prosenttimäärän veneesi polttoainejärjestelmä kestää. Pyydä veneen valmistajalta täsmälliset suositukset veneen polttoainejärjestelmän osista (polttoainesäiliöt, -letkut ja liittimet). Ota huomioon, että alkoholia sisältävä polttoaine voi lisätä: metalliosien syöpymistä kumi- tai muoviosien rappeutumista polttoaineen tunkeutumista kumiletkujen läpi käynnistys- ja toimintavaikeuksia POLTTOAINE JA ÖLJY! VAARA Polttoainevuoto muodostaa tulipalo- tai räjähdysvaaran, joka voi aiheuttaa vakavan tapaturman tai kuoleman. Tarkasta säännöllisesti, ja etenkin varastoinnin jälkeen, kaikki polttoainejärjestelmän osat vuotojen, pehmenemisen, kovettumisen, paisumisen tai korroosion varalta. Jos vuodon tai haurastumisen merkkejä ilmenee, osa on vaihdettava ennen kuin moottoria käytetään enempää. Polttoaineessa käytettävän alkoholin mahdollisten haittavaikutusten johdosta suositellaan alkoholittoman polttoaineen käyttöä mikäli mahdollista. Jos saatavissa on vain alkoholia sisältävää bensiiniä tai jos ei tiedetä, onko bensiinissä alkoholia, vuotoja ja epänormaaleja tapahtumia pitää tarkkailla tavallista useammin. TÄRKEÄÄ: Kun Mercury Marine -moottorissa käytetään alkoholia sisältävää polttoainetta, sen pitkäaikaista säilytystä polttoainesäiliössä tulee välttää. Veneille yleiset pitkät säilytysjaksot aiheuttavat erityisiä ongelmia. Autoissa alkoholisekoitteiset polttoaineet yleensä käytetään, ennen kuin niihin ehtii imeytyä niin paljon vettä, että syntyy vaikeuksia, mutta veneet seisovat usein käyttämättöminä niin pitkään, että nesteet ehtivät erottua. Lisäksi säilytyksen aikana voi tapahtua sisäistä syöpymistä, jos alkoholi on liuottanut sisäosien suojaavat öljykalvot. 28 fin

37 POLTTOAINE JA ÖLJY Vähäisen läpäisyn polttoaineletkuvaatimus Vaaditaan perämoottoreille, jotka on valmistettu myytäviksi, ovat myytävinä tai joita tarjotaan myytäviksi Yhdysvalloissa. Yhdysvaltain ympäristönsuojeluvirasto (EPA) vaatii, että jälkeen valmistetuissa perämoottoreissa on vähäisen läpäisyn polttoaineletku polttoainesäiliön ja perämoottorin välisenä ensiöletkuna. Vähäisen läpäisyn letku on tyypin B1-15 tai tyypin A1-15 USCG-letku, joka ei ylitä 15/gm²/24 h CE10- polttoaineella lämpötilan ollessa 23 C,kuten standardissa "SAE J 1527 veneiden polttoaineletkut" on määritetty. Paineenalaisia kannettavia polttoainesäiliöitä koskevat EPAsäännökset Yhdysvaltain ympäristönsuojeluvirasto (EPA) vaatii, että jälkeen valmistetut, perämoottoreiden kanssa käytettäviksi tarkoitetut kannettavat polttoainejärjestelmät ovat täysin tiivistettyjä (paineistettuja) arvoon 34,4 kpa (5.0 psi). Nämä säiliöt saattavat sisältää: Ilman tuloaukko, joka avautuu ja päästää ilmaa sisään, kun polttoainetta imetään säiliöstä. Ilman tuloaukko, joka avautuu (ilmautuu) ilmakehään, jos paine ylittää 34,4 kpa (5.0 psi). FDV-hanaa (Fuel Demand Valve) koskevat vaatimukset Aina kun käytetään paineistettua polttoainesäiliötä, FDV-hana on asennettava polttoainesäiliön ja rikastinpallon välille. FDV-hana estää paineistettua polttoainetta pääsemästä moottoriin ja aiheuttamasta polttoainejärjestelmän ylivuotamista tai mahdollisia polttoaineroiskeita. FDV-hanassa on manuaalinen vapautus. Manuaalista vapautusta voidaan käyttää (painamalla sisään) hanan avaamiseen (ohitukseen) silloin, jos hanassa on polttoainetukos. a b a - b - c - FDV-hana - asennettu polttoaineletkuun polttoainesäiliön ja rikastinpallon välille Manuaalinen vapautus Ilmaus-/veden tyhjennysaukot c Mercury Marinen paineistettu kannettava polttoainesäiliö Mercury Marine on tuottanut uuden kannettavan paineistetun polttoainesäiliön, joka täyttää edellä mainitut EPA-säännösten vaatimukset. Nämä polttoainesäiliöt ovat saatavissa lisävarusteina tai vakioina tietyissä kannettavissa perämoottorimalleissa. KANNETTAVAN POLTTOAINESÄILIÖN ERITYISOMINAISUUDET Polttoainesäiliössä on kaksitieventtiili, joka mahdollistaa ilman pääsyn säiliöön, kun polttoainetta vedetään moottoriin, ja se myös avautuu ja päästää ilmaa ilmakehään, jos säiliön sisäinen paine ylittää 34,4 kpa (5.0 psi). Kun ilmaa päästetään ilmakehään, järjestelmästä kuuluu sihisevä ääni. Tämä on normaalia. Polttoainesäiliössä on FDV-hana, joka estää paineistettua polttoainetta pääsemästä moottoriin ja aiheuttamasta polttoainejärjestelmän ylivuotamista tai mahdollisia polttoaineroiskeita. Kun polttoainesäiliön korkkia asennetaan paikalleen, sitä on kierrettävä oikealle, kunnes kuuluu naksahdus. Tämä on merkki siitä, että korkki on täysin paikallaan. Sisäinen laite estää ylikiristämisen. Polttoainesäiliössä on manuaalinen ilmausruuvi, joka tulee sulkea kuljetuksen ajaksi ja avata käyttöä ja korkin poistoa varten. fin 29

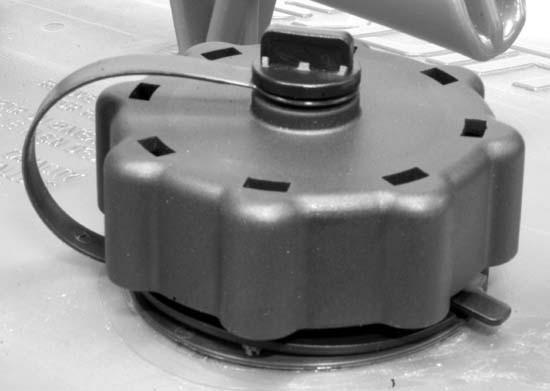

38 Koska tiivistettyjä polttoainesäiliöitä ei ilmata, ne laajenevat ja supistuvat, kun polttoaine laajenee ja supistuu ulkoilman lämmitys- ja jäähdytysjaksojen aikana. Tämä on normaalia. POLTTOAINEKORKIN POISTAMINEN POLTTOAINE JA ÖLJY a b a - b - c - Polttoainekorkki Manuaalinen ilmausruuvi Liuskalukko TÄRKEÄÄ: Sisältö saattaa olla paineistettu. Kierrä polttoainekorkkia 1/4 kierrosta paineen vapauttamiseksi ennen avaamista. 1. Avaa polttoainekorkin päällä oleva manuaalinen ilmausruuvi. 2. Kierrä polttoainekorkkia, kunnes se koskettaa liuskalukkoa. 3. Paina liuskalukko alas. Kierrä polttoainekorkkia 1/4 kierrosta paineen vapauttamiseksi. 4. Paina liuskalukko jälleen alas ja irrota korkki. PAINEISTETUN KANNETTAVAN POLTTOAINESÄILIÖN KÄYTTÖOHJEET 1. Kun polttoainesäiliön korkkia asennetaan paikalleen, sitä on kierrettävä oikealle, kunnes kuuluu naksahdus. Tämä on merkki siitä, että korkki on täysin paikallaan. Sisäinen laite estää ylikiristämisen. 2. Avaa korkin päällä oleva manuaalinen ilmausruuvi käyttöä ja korkin poistoa varten. Sulje manuaalinen ilmausruuvi kuljetusta varten. 3. Jos polttoaineletkussa on pikaliitäntä, irrota polttoaineletku moottorista tai polttoainesäiliöstä, kun letku ei ole käytössä. 4. Noudata kohdassa Polttoainesäiliön täyttäminen olevia polttoaineen lisäysohjeita. Polttoainesäiliön täyttäminen! VAARA Vältä bensiinipalosta tai -räjähdyksestä aiheutuva vakava vamma tai kuolema. Täytä polttoainesäiliöt varovasti. Pysäytä aina moottori äläkä tupakoi tai päästä avotulta tai kipinöitä alueelle, jossa täytät polttoainesäiliöitä. Täytä polttoainesäiliöt ulkona lämmönlähteistä, kipinöistä ja avotulesta loitolla. Poista kannettavat polttoainesäiliöt veneestä, kun haluat täyttää ne. Pysäytä aina moottori ennen polttoainesäiliöiden tankkausta. Älä tankkaa polttoainesäiliöitä täyteen. Jätä noin 10 % säiliön tilavuudesta tyhjäksi. Polttoaine laajenee lämpötilan noustessa ja voi vuotaa paineen alaisena, jos säiliö on aivan täynnä. KANNETTAVAN POLTTOAINESÄILIÖN SIJOITUS VENEESEEN Aseta polttoainesäiliö veneeseen niin, että ilmareikä on normaaleissa veneen käyttöoloissa polttoaineen pintaa korkeammalla. c 30 fin

39 Moottoriöljysuositukset POLTTOAINE JA ÖLJY Yleiseen joka sään käyttöön suositellaan Mercuryn tai Quicksilverin NMMA FC-W -hyväksyttyä SAE 10W-30 - nelitahtiperämoottoriöljyä. Jos suositaan NMMA:n hyväksymää osittain synteettistä öljyä, käytä Mercuryn tai Quicksilverin osittain synteettistä SAE 25W-40 -nelitahtimoottoriöljyä. Jos suositeltavaa Mercuryn tai Quicksilverin NMMA FC-W -hyväksynnän mukaisia perämoottoriöljyjä ei ole saatavissa, tunnettua FC-Whyväksynnän mukaista nelitahtiperämoottoriöljyä voidaan käyttää. TÄRKEÄÄ: Pesemättömien öljyjen, moniasteöljyjen (muiden kuin Mercuryn tai Quicksilverin NMMA FC-W - hyväksynnän mukaisien öljyjen tai tunnettujen NMMA FC-W:n mukaisien öljyjen), synteettisten öljyjen, heikkolaatuisten öljyjen sekä kiinteitä lisäaineita sisältävien öljyjen käyttöä ei suositella. F C a b Moottoriöljyn suositeltava SAE-viskositeetti a - Mercuryn tai Quicksilverin SAE 25W-40 osittain synteettistä nelitahtivenemoottoriöljyä saa käyttää, kun lämpötila on yli 4 C (40 F) b - Joka sään käyttöön suositellaan Mercuryn tai Quicksilverin SAE 10W-30 -nelitahtivenemoottoriöljyä Moottoriöljyn tarkistus ja lisäys TÄRKEÄÄ: Älä täytä liikaa. Varmista, että perämoottori on pystysuorassa (ei kallistettuna) öljyä tarkistettaessa. 1. Sammuta moottori. Aseta perämoottori vaakatasoon toiminta-asentoon. Poista yläkoppa. 2. Käännä kahva ylös ja vedä mittatikku ulos. Pyyhi se puhtaaksi rievulla tai pyyhkeellä ja paina takaisin pohjaan. 3. Vedä mittatikku ulos uudestaan ja huomioi öljytaso. Jos öljytaso on matala, poista öljyn täyttökorkki ja täytä ylärajaan asti (muttei yli) suositellulla öljyllä. TÄRKEÄÄ: Tarkasta, ettei öljyssä näy likaantumisen merkkejä. Veden likaama öljy on väriltään maitomaista, kun taas polttoaineen likaamassa öljyssä on voimakas polttoaineen haju. Jos huomaat likaantunutta öljyä, tarkastuta moottori jälleenmyyjällä. fin 31

40 POLTTOAINE JA ÖLJY 4. Työnnä mittatikku kokonaan pohjaan ja käännä kahva alas, jotta mittatikku lukkiutuu paikalleen. Asenna öljyntäyttökorkki ja kiristä pitävästi käsin. c d a b a - b - c - d - Full-merkki Add-merkki Mittatikku Öljyn täyttöaukon tulppa 32 fin

41 OMINAISUUDET JA HALLINTALAITTEET Varoitusjärjestelmä - Käsikäynnisteiset mallit Perämoottorin varoitusjärjestelmä käsittää ohjauskahvan alapuolella olevan torven. a - Varoitustorvi ohjauskahvan alapuolella a VAROITUSJÄRJESTELMÄN TOIMINTA Varoitustorvi päästää joko jatkuvan äänimerkin tai katkonaisia äänimerkkejä, ja moottorin nopeus rajoittuu arvoon /min. Tämä kiinnittää käyttäjän huomion ja auttaa tunnistamaan seuraavat tilanteet. Varoitusjärjestelmä Toiminto Ääni Kuvaus Moottorin ylikuumeneminen Jatkuva Moottorin ylikuumeneminen Alhainen öljynpaine Jaksoittaiset lyhyet äänimerkit Alhainen öljynpaine MOOTTORIN YLIKUUMENEMINEN Jos moottori kuumenee liikaa, vähennä kaasua välittömästi tyhjäkäynnille. Vaihda perämoottori vapaalle ja katso, tuleeko vesipumpun tarkistusaukosta tasainen vesivirta Jollei vesipumpun tarkistusaukosta tule vettä tai sitä tulee ajoittain, sammuta moottori ja varmista, ettei jäähdytysveden ottoaukoissa ole esteitä. Jos esteitä ei löydy, jäähdytysjärjestelmä on saattanut tukkeutua tai vesipumpussa voi olla vikaa. Tarkastuta perämoottori jälleenmyyjällä. Ylikuumenneen moottorin käyttö aiheuttaa moottorivaurion. Jos vesipumpun tarkistusaukosta tulee tasainen vesivirta mutta moottori kuumenee jatkuvasti liikaa, pyydä apua jälleenmyyjältä. Ylikuumenneen moottorin käyttö vaurioittaa moottoria. HUOMAUTUS: Jos moottori kuumenee liikaa, kun olet vesillä, sammuta moottori ja anna sen jäähtyä. Tämä antaa yleensä lisää hidaskäyntistä käyttöaikaa (tyhjäkäyntiä), ennen kuin moottori alkaa kuumeta taas liikaa. ALHAINEN ÖLJYNPAINE Varoitusjärjestelmä aktivoituu, jos öljynpaine laskee liian alas. Pysäytä ensin moottori ja tarkista öljymäärä. Lisää tarvittaessa öljyä. Jos öljy on suositeltavalla tasolla mutta varoitustorvi jatkaa soimista, pyydä apua jälleenmyyjältä. Moottorin käyntinopeus rajoittuu arvoon /min, mutta älä kuitenkaan jatka moottorin käyttöä. fin 33

42 SmartCraft OMINAISUUDET JA HALLINTALAITTEET Tähän perämoottoriin voidaan ostaa Mercury SmartCraft System -mittaripaketti. Mittaripaketti näyttää mm. seuraavia toimintoja: moottorin kierrosluvun, jäähdytysaineen lämpötilan, öljynpaineen, vedenpaineen, akkujännitteen, polttoaineen kulutuksen ja moottorin käyttötunnit. SmartCraft-mittaripaketti auttaa myös Engine Guardian -järjestelmän vianmäärityksessä. SmartCraftmittaripaketti näyttää kriittisiä moottorihälytystietoja ja mahdollisia ongelmia. Käsikäyttöinen kippausjärjestelmä Mallit, joissa ei ole power trim -säätöä, on varustettu kippausapujärjestelmällä, jonka avulla käyttäjä voi helposti kallistaa ja lukita perämoottorin mihin tahansa alhaisimmasta ylimpään asentoon. Tämä kippausjärjestelmä on suunniteltu säädettäväksi silloin, kun perämoottori on vapaalla tyhjäkäynnillä tai sammutettuna. Ennen käyttöä perämoottori on lukittava kallistusasentoon siirtämällä kippilukon vipu lukitus-/ asentoon.! VAARA Moottorin käyttö niin, että kippilukko ei ole lukittuna, voi aiheuttaa vakavan vamman tai kuoleman. Perämoottori voi kallistua ylöspäin vauhdin hidastamisen aikana tai peruutettaessa, mikä aiheuttaa veneen hallinnan menetyksen. Lukitse perämoottori ajoasentoon ennen veneen käyttöä. KIPPAUKSEN PERUSKÄYTTÖ Siirrä kippilukon vipu kallistusasentoon. Kallista perämoottori haluamaasi asentoon ja lukitse se paikalleen liikuttamalla kippilukon vipu lukitus-/ajoasentoon. a b a - Kallistusasento b - Lukitus-/ajoasento MATALASSA VEDESSÄ AJO Kun venettä käytetään matalassa vedessä, perämoottori voidaan säätää ja lukita suurempaan kallistuskulmaan. Aja perämoottoria hitaasti sen ollessa ylös kallistettuna matalassa vedessä ajoa varten. Pidä jäähdytysveden ottoaukot veden alla ja pidä silmällä veden virtausta vesipumpun tarkistusaukosta fin

43 OMINAISUUDET JA HALLINTALAITTEET PERÄMOOTTORIN KALLISTUS YLIMPÄÄN ASENTOON 1. Sammuta moottori. Siirrä kippilukon vipu kallistusasentoon. Tartu yläkopan kahvaan ja kohota perämoottori ylimpään asentoon. Lukitse perämoottori paikalleen siirtämällä lukkovipu lukitus-/ ajoasentoon Kytke kippilukko kiertämällä nuppia saadaksesi tukivarren nousemaan. a a - b - Kippilukko Nuppi b Laske perämoottori lepäämään kippilukon varaan. 4. Kytke kippilukko irti kohottamalla perämoottoria irti tukivarresta ja kääntämällä vartta alas. Laske perämoottoria. 5. Siirrä kippilukon vipu lukitus-/ajoasentoon. AJOKULMAN SÄÄTÖ Perämoottorisi pystysuoraa käyttökulmaa säädetään siirtämällä kallistuksen säätöpuikko eri säätöreikiin, joita on viisi. Perämoottori tulee lukita tätä kallistuspuikkoa vasten asettamalla kallistuslukon vipu lukitus-/ ajoasentoon. Kunnollisen säädön avulla vene kulkee vakaasti, saavuttaa optimisuorituskyvyn ja pienimmän mahdollisen ohjausponnistuksen. HUOMAUTUS: Katso seuraavia luetteloja, kun säädät perämoottorisi ajokulmaa. Kallistuksen säätöpuikko on säädettävä siten, että perämoottori on kohtisuorassa veteen nähden, kun vene kulkee täydellä nopeudella. Näin venettä voidaan ajaa vedenpinnan suuntaisesti. fin 35

44 OMINAISUUDET JA HALLINTALAITTEET Järjestä matkustajat ja kuormaa vene niin, että paino jakautuu tasaisesti. a b c a - b - c - Liian suuri kulma (perä alhaalla keula ylhäällä) Liian pieni kulma (perä ylhäällä keula alhaalla) Kulma säädetty oikein (keula hieman koholla) Harkitse seuraavia luetteloja huolellisesti, kun säädät perämoottorisi ajokulmaa. Perämoottorin säätäminen lähelle peräpeiliä voi: Laskea keulaa Aiheuttaa nopeamman plaanaukseen nousun, etenkin raskaalla kuormalla tai raskasperäisessä veneessä Parantaa yleensä ajo-ominaisuuksia aallokossa. Lisätä ohjauksen vetämistä oikealle (normaalilla oikealle pyörivällä potkurilla) Liiallisena laskea eräiden veneiden keulaa niin paljon, että ne alkavat kyntää vettä keulalla plaanatessaan. Tämä voi aiheuttaa odottamattomia käännöksiä jompaankumpaan suuntaan, ts. keulaohjausta, tai yliohjausta, jos yritetään kääntyä tai kohdataan huomattava aalto. Perämoottorin säätäminen loitolle peräpeilistä voi: Nostaa keulan vedestä Yleensä lisätä huippunopeutta. Lisätä maavaraa ajaessasi vedenalaisten esineiden yli tai matalikossa. Lisätä ohjauksen vetämistä vasemmalle normaalissa asennuskorkeudessa (normaalilla oikealle pyörivällä potkurilla) Liiallisena aiheuttaa veneen poukkoilua tai potkurin ilmansaantia 36 fin

45 OMINAISUUDET JA HALLINTALAITTEET Kaasukahvan kitkansäätö ohjauskahvalliset mallit Kaasukahvan kitkanuppi Käännä kitkanuppia kaasun asettamiseksi ja pitämiseksi tietyllä nopeudella. Kierrä nuppia myötäpäivään kiristääksesi ja vastapäivään löysätäksesi kitkaa. a b a - b - Kitkan löysäys Kitkan kiristys Ohjauskitkan säätö ohjauskahvalliset mallit HUOMAUTUS: Ohjauskitkan säätö on käytettävissä vain ohjauskahvallisissa malleissa. Säädä tätä vipua saavuttaaksesi halutun ohjauskitkan (vastuksen) ohjauskahvalle. Kiristä kitkaa siirtämällä vipua vasemmalle tai löysää kitkaa siirtämällä vipua oikealle. HUOMAUTUS: Säätö voidaan pitää oikeana kiristämällä ohjauskitkavivun nivelen päällä sijaitsevaa lukkomutteria. a - b - c - Kitkan kiristys Kitkan löysäys Lukkomutteri c a b 26811! VAARA Riittämätön kitkan säätö voi aiheuttaa vakavan vamman tai kuoleman veneen hallinnan menetyksen seurauksena. Ylläpidä kitkasäätöä asetettaessa riittävää ohjauskitkaa, jotta perämoottori ei pääse ohjautumaan täyskäännökseen, jos ohjauskahva päästetään vapaaksi. fin 37

46 Säätöevän säädöt OMINAISUUDET JA HALLINTALAITTEET Potkurin ohjausvääntö vetää venettä jompaankumpaan suuntaan. Tämä ohjausvääntö on normaalia ja johtuu siitä, ettei perämoottorin potkuriakseli ole vedenpinnan suuntainen. Säätöevä voi auttaa monissa tapauksissa kumoamaan tätä ohjausvääntöä, ja sitä voi säätää tietyissä rajoissa epäsuhtaisen ohjausvoiman vähentämiseksi HUOMAUTUS: Säätöevän säätäminen ei vähennä ohjausvääntöä juurikaan, jos perämoottori asennetaan niin, että ilmanoton estolevy on noin 50 mm (2 in.) tai enemmän veneen pohjaa korkeammalla. SÄÄTÖEVÄN SÄÄDÖT Aja venettäsi normaalilla matkanopeudella haluamaasi ajokulmaan trimmattuna asentamalla säätöpuikko haluamaasi reikään. Käännä venettä vasemmalle ja oikealle ja pane merkille, kumpaan suuntaan se kääntyy helpommin. Jos säätö on tarpeen, löysää säätöevän pulttia ja säädä sitä vähän kerrallaan. Jos vene kääntyy helpommin vasemmalle, siirrä säätöevän takareunaa vasemmalle. Jos vene kääntyy helpommin oikealle, siirrä säätöevän takareunaa oikealle. Kiristä pultti ja kokeile. 38 fin

47 KÄYTTÖ Tärkeä päivittäinen tarkastus ennen jokaista käyttöä Jokaisen veneeseen asennetun perämoottorin kiinnitysosat on tutkittava ja tarkistettava, jotta varmistetaan niiden pitävyys. Peräpeilikiinnikkeessä oleva tarra muistuttaa omistajaa siitä, että perämoottorin peräpeiliin kiinnittävät kiinnittimet on tarkistettava ennen jokaista käyttöä. Peräpeilikiinnikkeen tarra Käynnistystä edeltävä tarkistuslista Ohjaaja tuntee turvallisen navigoinnin, veneilyn ja käytön toimenpiteet. Jokaiselle veneessä olijalle on hyväksytyn mallinen, sopivaa kokoa oleva kelluntavarustus, joka on myös helposti saatavilla (lain mukaisesti). Pelastusrengas tai kelluntatyyny, joka on suunniteltu heitettäväksi veden varaan joutuneelle. Tunne veneesi enimmäiskantokyky. Katso veneen kantokyky tyyppikilvestä. Polttoaineensyöttö toimii. Järjestä matkustajat ja kuorma siten, että paino jakautuu veneessä tasaisesti ja jokaisella on kunnollinen istumapaikka. Kerro jollekulle, mihin olet menossa ja milloin aiot palata. Veneen käyttö päihtyneenä tai huumeiden vaikutuksen alaisena on lainvastaista. Tunne vesistö ja ympäristö, jossa veneilet. Huomioi vuorovesi, virtaukset, hiekkasärkät, karit ja muut vaaratekijät. Tee tarkastukset, jotka on lueteltu kohdassa Huolto tarkastus- ja huoltoaikataulu. Käyttö jäätymislämpötiloissa Kun käytät tai kiinnität perämoottoriasi lämpötilan ollessa nollan tuntumassa tai sen alapuolella, pidä moottori koko ajan kallistettuna alas, jotta vaihteistokotelo pysyy veden alla. Tämä estää vaihteistokoteloon jäänyttä vettä jäätymästä ja aiheuttamasta mahdollisia vaurioita vesipumpulle ja muille komponenteille. Mikäli on mahdollista, että veden pinnalle voi muodostua jäätä, perämoottori on irrotettava ja siihen jäänyt vesi valutettava pois. Jos jäätä muodostuu vesitasoon perämoottorin vetoakselin kotelon sisälle, se estää veden virtauksen moottoriin aiheuttaen mahdollisen vaurion. Käyttö suolaisessa tai likaisessa vedessä Suosittelemme perämoottorin sisäisten vesikanavien huuhtomista makealla vedellä joka kerran, kun olet ajanut suolaisessa tai saastuneessa vedessä. Tämä estää jätteiden kertymisen ja vesikanavien tukkeumat. Lisätietoja on kohdassa Huolto jäähdytysjärjestelmän huuhtelu. fin 39

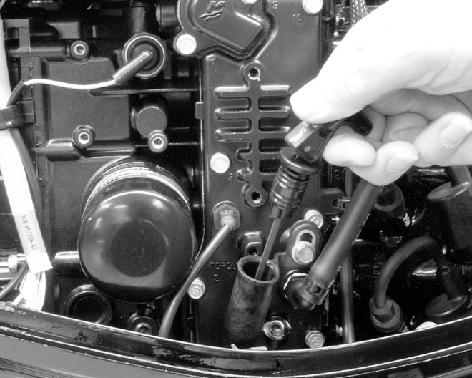

48 KÄYTTÖ Jos pidät veneesi vedessä ankkuroituna laituriin, kallista aina perämoottoria siten, että vaihteistokotelo on täysin poissa vedestä (paitsi jäätymislämpötiloissa), kun se ei ole käytössä. Pese perämoottorin ulkopuoli ja huuhdo potkurin ja vaihteistokotelon pakoaukko puhtaalla makealla vedellä aina käytön jälkeen. Sumuta metalliset ulkopinnat kerran kuukaudessa Mercury Precision- tai Quicksilverkorroosionsuoja-aineella. Älä ruiskuta ainetta korroosionsuoja-anodeille, koska se huonontaisi anodien tehoa. Käynnistystä edeltävät ohjeet 1. Tarkista moottorin öljytaso. c a - b - c - Full-merkki Add-merkki Mittatikku a b Varmista, että jäähdytysvedenottoaukko on veden alla. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu ja muut osat ylikuumenevat ja vaurioituvat. Varmista, että vedenottoaukkoihin saadaan riittävästi vettä käytön aikana Moottorin totutusajomenettely TÄRKEÄÄ: Jos moottorin totutusajomenettelyä ei noudateta, seurauksena saattaa olla huono suorituskyky koko moottorin elinkaaren ajan sekä moottorivaurio. Noudata aina totutusajomenettelyä. 1. Käytä ensimmäisen käyttötunnin aikana moottoria eri kaasuasetuksilla enintään nopeudella /min (noin puolikaasu). 2. Käytä toisen käyttötunnin aikana moottoria eri kaasuasetuksilla enintään nopeudella /min tai kolmeneljäsosakaasulla, ja tämän jakson aikana käytä sitä täyskaasulla noin minuutin ajan kymmenen minuutin välein. 3. Vältä seuraavien kahdeksan käyttötunnin aikana viisi minuuttia kerrallaan ylittävää täyskaasun käyttöä. Moottorin käynnistys Ohjauskahvalliset mallit Lue ennen käynnistystä Käynnistystä edeltävä tarkistuslista, erityiset käyttöohjeet ja Moottorin totutusajomenettely tästä osasta. 40 fin

49 KÄYTTÖ HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu ja muut osat ylikuumenevat ja vaurioituvat. Varmista, että veden imuaukkoihin saadaan riittävästi vettä käytön aikana. 1. Jos polttoainesäiliö on käsin ilmattava, avaa säiliön ilmaruuvi (täyttökorkissa) Yhdistä irtosäiliön polttoaineletku perämoottoriin. Varmista, että liitin napsahtaa paikalleen Aseta polttoaineletkun rikastinpallo siten, että pallon kyljessä oleva nuoli osoittaa ylöspäin. Purista polttoaineletkun rikastinpalloa useasti, kunnes se tuntuu kiinteältä Aseta narullinen hätäkatkaisin asentoon RUN (ajo). Katso Yleistietoja Narullinen hätäkatkaisin fin 41

50 KÄYTTÖ 5. Vaihda perämoottori vapaalle (N). N Mallit, joissa ei ole Power Trim -säätöä - Aseta kippilukon vipu lukitusasentoon Aseta kaasukahva seuraavasti: Kylmä moottori Aseta kaasukahva käynnistysasentoon. Lämmin moottori Aseta kaasukahva keskiasentoon. Tulviva moottori - Aseta kaasukahva keskiasentoon. HUOMAUTUS: Kylmän moottorin käynnistämisen jälkeen (ilman lämpötila alle 4 C [40 F]) lisää kaasun nopeuttaa hitaasti, kunnes moottori lämpenee. a 0%100 b 0%100 START START START START a - b - Käynnistysasento Keskiasento 42 fin

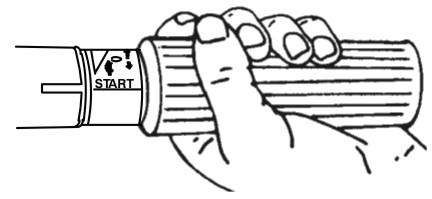

51 KÄYTTÖ 8. Käsikäynnistysmallit - Vedä käynnistysnarusta hitaasti, kunnes tunnet käynnistimen kytkeytyvän, ja nykäise sitten moottorin käynnistämiseksi. Anna narun palata hitaasti. Toista kunnes moottori käynnistyy Tarkista, että vesipumpun tarkistusaukosta tulee ulos tasainen vesivirta TÄRKEÄÄ: Jollei vesipumpun ilmaisinaukosta tule vettä, pysäytä moottori ja tarkista, ovatko jäähdytysveden ottoaukot tukossa. Ellei niissä ole esteitä, vesipumppu ei mahdollisesti toimi tai jäähdytysjärjestelmässä voi olla tukos. Nämä tilat aiheuttavat moottorin ylikuumenemisen. Tarkastuta perämoottori jälleenmyyjällä. Ylikuumenneen moottorin käyttö voi aiheuttaa vakavan moottorivaurion. MOOTTORIN LÄMMITTÄMINEN Ennen kuin aloitat käytön, anna moottorin lämmetä tyhjäkäynnillä 3 minuuttia. Vaihteenvaihto TÄRKEÄÄ: Huomioi seuraavaa: Älä kytke perämoottoria vaihteelle, ellei moottori käy tyhjäkäyntinopeudella. Älä kytke perämoottoria peruutusvaihteelle, kun moottori ei ole käynnissä. Perämoottorissa on kolme käytettävää vaihdetta: eteenpäin, vapaa (ei vaihteella) ja peruutus. R N F fin 43

52 KÄYTTÖ Alenna moottorin nopeus joutokäynnille ennen vaihteen vaihtamista. Vaihda perämoottorin vaihdetta aina nopealla liikkeellä Kun perämoottori on vaihteella, siirrä kaukosäätimen kaasuvipua tai kierrä kaasukahvaa (ohjauskahvalliset mallit) nopeuden lisäämiseksi. Moottorin pysäytys Alenna moottorin nopeutta, vaihda perämoottori vapaalle ja paina moottorin pysäytyspainike sisään Hätäkäynnistys Jollei käynnistysjärjestelmä toimi, käytä varakäynnistysnarua (seuraa mukana) ja noudata menettelyä. 1. Poista vauhtipyörän kansi tai käsikäynnistysyksikkö fin

53 KÄYTTÖ 2. Vaihda perämoottori vapaalle (N). R N F 58150! VAARA Vapaa-asennon suojalaite ei toimi, kun moottori käynnistetään varakäynnistysköydellä. Aseta moottori tyhjäkäynnille ja vaihde vapaalle, jotta moottori ei käynnisty vaihde kytkettynä.! VAARA Paljaana pyörivä vauhtipyörä voi aiheuttaa vakavan vamman. Pidä kädet, hiukset, vaatteet, työkalut ja muut esineet poissa moottorista, kun käynnistät tai käytät moottoria. Älä yritä asentaa vauhtipyörän kantta tai yläkoppaa paikoilleen moottorin ollessa käynnissä. 3. Aseta käynnistysnarun solmu vauhtipyörän loveen ja kääri naru myötäpäivään vauhtipyörän ympäri. 4. Vedä käynnistysnarusta moottorin käynnistämiseksi fin 45

54 HUOLTO Perämoottorin hoito Perämoottorisi säilyttämiseksi mahdollisimman hyvässä kunnossa on tärkeää, että perämoottorille tehdään säännölliset tarkastukset ja huollot, jotka on lueteltu kohdassa Tarkastus- ja huoltoaikataulu. Kehotamme pitämään sen hyvin huollettuna, jotta varmistetaan kuljettajan ja matkustajien turvallisuus ja säilytetään moottorin luotettavuus. Kirjaa tehty huolto tämän kirjan takasivulla olevaan kohtaan Huoltoloki.. Säilytä kaikki huoltotilaukset ja -kuitit. PERÄMOOTTORIN VARAOSIEN VALITSEMINEN Suosittelemme alkuperäisten Mercury Precision- tai Quicksilver-varaosien ja voiteluaineiden käyttöä. PÄÄSTÖVAHVISTUSTARRA Päästövahvistustarra, joka näyttää päästötasot ja päästöjä koskevat moottorin tekniset tiedot, sijoitetaan moottoriin valmistuksen aikana a b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in gear): hp COLD VALVE CLEARANCE (mm) cc TIMING (IN DEGREES): INTAKE: EXHAUST: FAMILY: FEL: g/kwh f g h i a - Joutokäyntinopeus b - Moottorin hevosvoima c - Sylinterin iskutilavuus d - Valmistuspäivä e - Venttiilivälys (jos sovellettavissa) f - Perhenumero g - Moottoriperheen maksimipäästö h - Ajastustiedot i - Suositettu sytytystulppa ja väli OMISTAJAN VASTUU Omistaja/käyttäjä on velvollinen huolehtimaan moottorin huollosta, jotta päästötasot ovat määritettyjen vahvistettujen vakioiden mukaan. Omistaja/käyttäjä ei saa tehdä mitään muutoksia moottoriin tavalla, joka voisi muuttaa hevosvoimaa tai sallia päästötasojen ylittää tehtaan edeltä käsin tehtaan antamia teknisiä tietoja. Tarkastus- ja huoltoaikataulu ENNEN JOKAISTA KÄYTTÖÄ Tarkista moottorin öljytaso. Lisätietoja on Polttoaine ja öljy Moottoriöljyn tarkastus ja lisäys. Tarkista, että narullinen hätäkatkaisin sammuttaa moottorin. Tarkista silmämääräisesti, ettei polttoainejärjestelmässä ole vuotoja tai vikoja. Tarkista perämoottorin kiinnitys peräpeiliin. Tarkista, ettei ohjausjärjestelmässä ole hankaavia tai irtonaisia osia. 46 fin

55 HUOLTO Tarkista, etteivät potkurin lavat ole vahingoittuneet. JOKAISEN KÄYTÖN JÄLKEEN Huuhtele perämoottorin jäähdytysjärjestelmä, jos venettä on ajettu suolaisessa tai likaisessa vedessä. Lisätietoja on Jäähdytysjärjestelmän huuhtelu. Pese pois kaikki suolajäämät ja huuhdo potkurin pakokaasuaukko ja vaihteistokotelo puhtaalla vedellä suolaisessa vedessä ajon jälkeen. JOKA 100. KÄYTTÖTUNNIN JÄLKEEN TAI KERRAN VUODESSA, KUMPI TAPAHTUU ENSIN Voitele kaikki voitelukohdat. Voitele useammin, jos ajetaan suolaisessa vedessä. Katso tämän oppaan kohtaa Voitelukohdat. Vaihda moottoriöljy ja öljynsuodatin. Öljy on vaihdettava useammin, jos moottoria käytetään vaikeissa oloissa, esim. pitempiaikaiseen uisteluun. Katso tämän oppaan kohtaa Moottoriöljyn vaihto. Tarkista silmämääräisesti, ettei termostaatissa ole syöpymiä eikä rikkinäistä jousta. Varmista, että termostaatti sulkeutuu täysin huoneenlämpötilassa. 1. Tarkista, ettei moottorin polttoaineensuodattimessa ole likaa. Katso tämän oppaan kohtaa Polttoainejärjestelmä. Tarkista moottorin jakopään ajoitus. 1. Tarkista korroosionsuoja-anodit. Tarkista useammin, jos ajetaan suolaisessa vedessä. Katso tämän oppaan kohdasta Korroosionsuoja-anodi. Tyhjennä ja vaihda vaihteistokotelon voiteluaine. Katso tämän oppaan kohdasta Vaihteistokotelon voitelu. Voitele vetoakselin rihlat. 1. Tarkasta akku. Katso tämän oppaan kohdasta Akun tarkastus. Tarkasta ajoitushihna. Katso tämän oppaan kohtaa Ajoitushihnan tarkastus. Tarkista ruuvien, mutterien ja muiden kiinnittimien kireys. JOKA 300. KÄYTTÖTUNTI TAI JOKA KOLMAS VUOSI Vaihda sytytystulpat ensimmäisten 300 tunnin jälkeen tai kolmantena vuotena. Tarkasta sen jälkeen sytytystulpat 300 tunnin tai kolmen vuoden välein. Vaihda sytytystulpat tarvittaessa. Katso Sytytystulppien tarkastus ja vaihto. Vaihda vesipumpun siipipyörä (useammin, jos ilmenee ylikuumenemista tai havaitaan vedenpaineen alenemista). 1. Tarkista venttiilivälys ja säädä tarvittaessa. 1. ENNEN SÄILYTYSKAUTTA Katso säilytysmenettelyä. Lisätietoja on kohdassa Säilytys. Jäähdytysjärjestelmän huuhtelu Huuhtele perämoottorin sisäiset vesikanavat makealla vedellä aina suolaisessa, saastuneessa tai mutaisessa vedessä ajon jälkeen. Tämä auttaa estämään jäämien kertymistä ja sisäisten vesikanavien tukkeutumista. TÄRKEÄÄ: Moottorin täytyy käydä huuhtelun aikana, jotta termostaatti avautuu ja vesi kiertää vesikanavissa.! VAARA Pyörivät potkurit voivat aiheuttaa vakavan vamman tai kuoleman. Älä koskaan käytä venettä kuivalla maalla potkurin ollessa asennettuna. Ennen kuin asennat tai irrotat potkurin, aseta vetolaite vapaalle ja kytke narullinen hätäkatkaisin päälle, jotta moottori ei pääse käynnistymään. 1. Valtuutetun jälleenmyyjän on huollettava nämä kohteet. fin 47

56 1. Pane perämoottori joko käyttöasentoon (pystysuoraan) tai kippiasentoon. 2. Irrota potkuri. Katso Potkurin vaihto. HUOLTO 3. Kierrä vesiletku takayhteeseen. Avaa vesihana osittain (enintään puoliksi). Älä avaa vesihanaa kokonaan, sillä vesi pääsee virtaamaan suurella paineella. TÄRKEÄÄ: Huuhtelun aikana moottoria ei saa käyttää tyhjäkäyntiä nopeammin. 4. Vaihda perämoottori vapaalle. Käynnistä moottori ja huuhtele jäähdytysjärjestelmää vähintään 5 minuuttia. Pidä moottorin nopeus tyhjäkäynnillä. 5. Pysäytä moottori. Sulje veden syöttö ja irrota letku. Asenna potkuri takaisin Yläkopan irrotus ja asennus IRROTUS 1. Vedä takalukkovipu ulos ja irrota yläkoppa. ASENNUS 1. Laske yläkoppa moottorin päälle fin

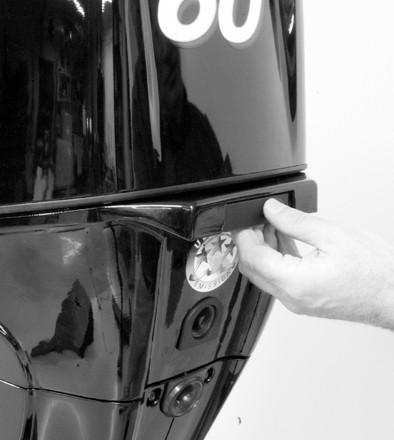

57 HUOLTO 2. Laske kopan etuosa alas ensin ja kytke sitten etukoukkuun. Laske koppa paikalleen ja paina alaspäin kopan takaosaa kohti, jotta se lukkiutuu paikalleen. Varmista, että koppa on tiukasti kiinni vetämällä sen takaosaa varovasti ylöspäin Ulkopinnan huolto Perämoottoriasi suojaa kestävä emalilakkaus. Puhdista ja vahaa se usein veneenpuhdistusaineita ja -vahoja käyttäen. Akun tarkastus Akku on tarkastettava säännöllisesti, jotta varmistetaan moottorin oikea käynnistymiskyky. TÄRKEÄÄ: Lue akun mukana toimitetut turva- ja huolto-ohjeet. 1. Sammuta moottori ennen akun huoltoa. 2. Varmista, ettei akku pääse liikkumaan. 3. Akkukaapelin navat on pidettävä puhtaina, kireinä ja oikein asennettuina. Positiivinen positiiviseen ja negatiivinen negatiiviseen. 4. Varmista, että akussa on sähköä johtamaton suojus, joka estää akun napojen vahingossa tapahtuvat oikosulut. Polttoainejärjestelmä! VAARA Polttoaine on herkästi syttyvää ja räjähtävää. Varmista, että virtalukko on off-asennossa ja narullinen hätäkatkaisin siten, ettei moottori pääse käynnistymään. Älä tupakoi tai salli alueella kipinänlähdettä tai avotulta huollon aikana. Pidä työskentelyalue hyvin tuuletettuna ja vältä pitkällistä altistumista höyryille. Tarkista aina ennen moottorin käynnistämistä, onko järjestelmässä vuotoja, ja pyyhi mahdolliset roiskeet pois välittömästi. Sammuta moottori ja kytke akku irti, ennen kuin huollat mitään polttoainejärjestelmän osaa. Tyhjennä polttoainejärjestelmä kokonaan. Kerää ja säilytä polttoainetta hyväksytyssä astiassa. Pyyhi mahdolliset läiskeet heti pois. Vuotojen pyyhkimiseen käytetty materiaali täytyy hävittää hyväksyttyyn astiaan. Kaikki polttoainejärjestelmän huollot täytyy suorittaa hyvin tuuletetulla alueella. Tarkasta, ettei huoltotyön jäljiltä synny polttoainevuotoja. POLTTOAINELETKUN TARKASTUS Katso, ettei polttoaineletkussa ja sen käsipumpussa ole halkeamia, paisumia, vuotoja, kovettumia tai muita heikkenemisen tai vaurioiden merkkejä. Jos tällaisia vikoja löytyy, polttoaineletku tai rikastinpallo täytyy vaihtaa. fin 49

58 HUOLTO Moottorin polttoaineensuodatin - käsikäynnisteiset mallit Lue edeltä polttoainejärjestelmän huoltotiedot ja varoitukset. Tarkasta polttoaineensuodatin. Jos polttoaineensuodatin vaikuttaa likaiselta, poista ja vaihda se. TÄRKEÄÄ: Tarkasta silmämääräisesti, vuotaako suodatin puristamalla rikastinpumppua, kunnes se tuntuu kiinteältä ja pakottaa polttoainetta suodattimeen. a a - Polttoaineensuodatin Korroosionsuoja-anodi Perämoottorissa on korroosionsuoja-anodeja eri kohdissa. Anodi auttaa suojaamaan perämoottoria galvaaniselta korroosiolta antaen oman metallinsa syöpyä hitaasti perämoottorin metallien asemesta. Kukin anodi pitää tarkastaa ajoittain, etenkin suolaisessa vedessä, jossa syöpyminen on nopeampaa. Korroosiosuojan ylläpitämiseksi anodi pitää vaihtaa ennen kuin se on syöpynyt kokonaan. Älä maalaa tai pinnoita anodia suoja-aineilla, sillä tämä vähentää anodin tehokkuutta. Tähän malliin on asennettu yksi anodi vaihteistokotelon kummallekin puolelle sekä yksi peräpeilikiinnikeasennelman pohjaan. b a a - b - Anodi peräpeilikiinnikeasennelmassa Vaihteistokotelon anodit 50 fin

59 HUOLTO Potkurin vaihto! VAARA Pyörivät potkurit voivat aiheuttaa vakavan vamman tai kuoleman. Älä koskaan käytä venettä kuivalla maalla potkurin ollessa asennettuna. Ennen kuin asennat tai irrotat potkurin, aseta vetolaite vapaalle ja kytke narullinen hätäkatkaisin päälle, jotta moottori ei pääse käynnistymään. Aseta puupalikka potkurin lavan ja kuplinnanestolevyn väliin. 1. Vaihda perämoottori vapaalle (N). R N F Estä moottorin käynnistyminen irrottamalla sytytystulppien johdot Suorista potkurimutterin pidikkeen taivutetut liuskat Aseta puupalikka vaihteistokotelon ja potkurin väliin. Irrota potkurin mutteri. fin 51

60 HUOLTO 5. Vedä potkuri suoraan irti akselista. Jos potkuri on juuttunut akseliin eikä sitä saa irti, irrotuta potkuri valtuutetulla jälleenmyyjällä Levitä PTFE:tä sisältävää 2-4-C-voiteluainetta potkuriakseliin Putkilon viitenro Kuvaus Käyttökohta Osanumero 95 PTFE:tä sisältävä 2-4-C Potkuriakseli Q 1 TÄRKEÄÄ: Jotta potkurin napa ei ruostuisi ja juuttuisi potkuriakseliin kiinni (etenkin suolaisessa vedessä), levitä aina suositeltua voiteluainetta koko potkuriakselille suositeltavin huoltovälein sekä aina, kun potkuri irrotetaan. 7. Flo-Torq I Drive Hub -potkurit Asenna etupainelevy, potkuri, potkurin mutterin pidike ja potkurin mutteri akselille. a b a - b - c - d - Potkurin mutteri Potkurin mutterin pidike Potkuri Etupainelevy c d fin

61 HUOLTO 8. Pane potkurimutterin pidike tappien päälle. Aseta puupalikka vaihteistokotelon ja potkurin väliin. Kiristä potkurin mutteri ilmoitettuun tiukkuuteen. Kuvaus Nm lb-in. lb-ft Potkurin mutteri Kohdista potkurimutterin suorat tahot potkurimutterin pidikkeen liuskoihin. Kiinnitä potkurimutteri taivuttamalla liuskat ylös ja potkurimutterin tahoja vasten. a b a - b - Tapit Evät 10. Reflex-lapa asenna painelevy potkurin akselille. a b Asenna potkuri Asenna perän aluslevy ja lukkoprikka ja kiinnitä ne sarjassa olevalla potkurin mutterilla. Kiristä mutteri ilmoitettuun tiukkuuteen. Taivuta lukkoprikan kielekkeet mutterille. TÄRKEÄÄ: Flo-Torq Reflex Drive Hub edellyttää Drive Hub -sarjassa olevan potkurimutterin käyttöä. Jos käytetään muuta kuin Flo-Torq Reflex Drive Hub -sarjassa olevaa potkurimutteria, lukkomutterin nailonosa ei kiinnity täysin potkuriakselin kierteisiin. a b a - b - c - d - e - Painelevy Potkuri Perän aluslevy Lukkoprikka Mutteri 13. Pyöritä potkuria ja varmista, ettei vaihdekotelon ja potkurin välillä ole häiriöitä tai takertelua. Kuvaus Nm lb-in. lb-ft Mutteri HUOMAUTUS: Pieni määrä pyörimisholkkumaa on normaalia. c e d fin 53

62 HUOLTO 14. Asenna sytytystulppien johdot. Sytytystulppien tarkastus ja vaihto! VAARA Viallisista sytytystulpan hatuista saattaa lähteä kipinöitä, jotka voivat sytyttää polttoainehöyryjä ja aiheuttaa vakavan vamman tai kuoleman tulipalon tai räjähdyksen seurauksena. Vältä vaurioittamasta sytytystulpan hattuja. Älä käytä teräviä esineitä tai metallisia työkaluja sytytystulpan hattujen poistamiseen. 1. Irrota sytytystulpan hatut. Kierrä kumihattuja hieman ja vedä ne irti Irrota sytytystulpat ja tarkasta ne. Vaihda sytytystulppa, jos elektrodi on kulunut tai eristin on karkea, haljennut, rikkinäinen, kuplinut tai likainen. 3. Aseta sytytystulpan kärkiväli määrityksen mukaiseksi Sytytystulppa Sytytystulpan kärkiväli 0,9 mm (0.035 in.) 4. Puhdista ennen sytytystulppien asentamista lika sytytystulppien istukoista. Asenna tulpat sormikireydelle ja kiristä niitä sitten 1/4 kierrosta tai ilmoitettuun tiukkuuteen. Kuvaus Nm lb-in. lb-ft Sytytystulppa Ajastushihnan tarkastus 1. Tarkista ajastushihna ja mikäli havaitset mitään seuraavista vioista, vaihda se. 54 fin

63 HUOLTO a. Halkeamia hihnan takapuolella tai hihnan hampaiden juuressa. b. Huomattavaa kulumista hampaiden juurissa. c. Kumiosa öljyn pullistama. d. Hihnan pinnat karhentuneet. e. Kulumisen merkkejä hihnan reunoilla tai ulkopinnoilla Voitelukohdat 1. Levitä runsaasti öljyä perälautakiinnikkeen ruuvien kierteille Voitele seuraavat 2-4-C with PTFE -voiteluaineella: Putkilon viitenro 95 Kuvaus Käyttökohta Osanumero PTFE:tä sisältävä 2-4-C Kippilukko, kääntörunko, apuohjaimen akseli ja potkuriakseli Q 1 Kippilukko Voitele nipan kautta. fin 55

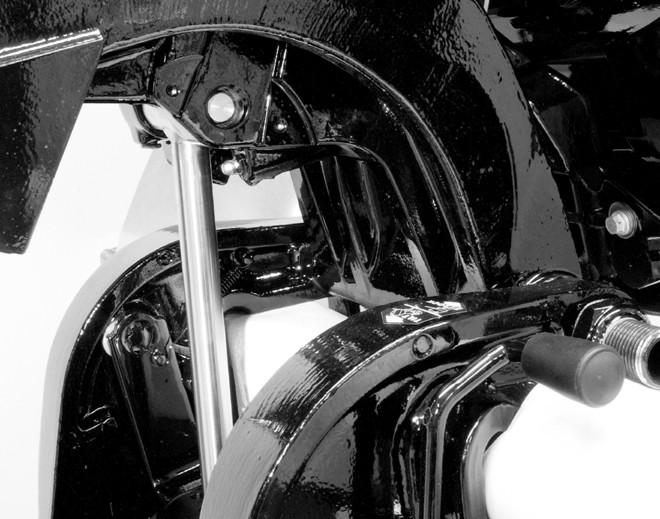

64 HUOLTO Kääntörunko Voitele nipan kautta. a - b - Kippilukko Kääntörunko a b Apuohjainakseli (ohjauskahvalliset mallit) voitele nipan kautta. Siirtele ohjauksen kitkavipua edestakaisin voitelun aikana Potkuriakseli levitä runsaasti potkuriakselin uriin fin

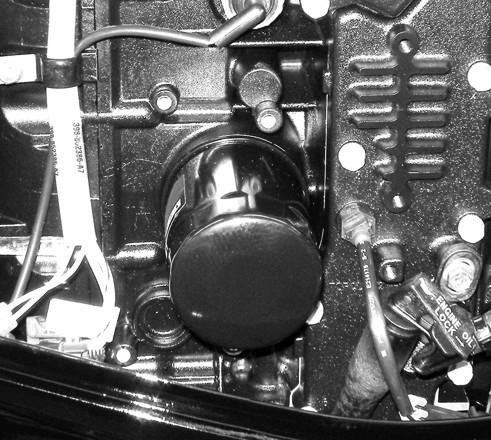

65 HUOLTO Moottoriöljyn vaihto MOOTTORIÖLJYN TILAVUUS Moottoriöljy Tilavuus 3 litraa (3 US qt), Nestetyyppi Mercuryn tai Quicksilverin SAE 25W-40 Synthetic Blend - nelitahtivenemoottoriöljy Mercuryn tai Quicksilverin SAE 10W-30 -nelitahtivenemoottoriöljy ÖLJYNVAIHTOMENETTELY 1. Kallista perämoottori perävaunuasentoon. 2. Käännä perämoottori niin, että tyhjennysreikä osoittaa alaspäin. Irrota tyhjennystulppa ja valuta moottoriöljy sopivaan astiaan. Odota useita minuutteja, jotta moottoriöljy valuu pois. 3. Voitele tyhjennystulpan tiiviste öljyllä ja asenna se paikalleen. Kiristä tulppa tiukkaan. a b a - b - Tyhjennystulppa Tyhjennysreikä ÖLJYNSUODATTIMEN VAIHTO 1. Pane riepu tai pyyhe öljynsuodattimen alle, jotta se imee vuotaneen öljyn. 2. Poista suodatin kiertämällä sitä vastapäivään Puhdista asennuspohja. Voitele uusi öljynsuodattimen tiiviste moottoriöljyllä. Älä käytä rasvaa. Kierrä uutta suodatinta kiinni, kunnes tiiviste koskettaa pohjaa ja kiristä vielä 3/4 1 kierros. fin 57

66 HUOLTO ÖLJYN TÄYTTÖ 1. Irrota öljyntäyttökorkki ja lisää öljyä käytön edellyttämä määrä. 2. Käytä moottoria joutokäynnillä viisi minuuttia ja tarkista, ettei vuotoja ole. Sammuta moottori ja tarkista öljytaso mittatikulla. Lisää tarvittaessa öljyä. a - Öljyn täyttökorkki a Vaihteistokotelon voitelu Tarkasta vaihteistokotelon voiteluainetta lisättäessä tai vaihdettaessa silmämääräisesti, onko voiteluaineessa vettä. Jos vettä esiintyy, se on voinut laskeutua pohjalle ja valuu ulos ennen voiteluainetta, tai se on voinut sekoittua voiteluaineeseen antaen sille maitomaisen ulkonäön. Jos vettä huomataan, tarkastuta vaihteistokotelo myyjäliikkeessä. Jos voiteluaineessa on vettä, se voi aiheuttaa ennenaikaisen laakerivian tai se jäätyy pakkasella ja vahingoittaa vaihteistokoteloa. Tarkasta, ettei vaihteistokotelosta valutetussa voiteluaineessa ole metallihiukkasia. Vähäinen määrä hienoja metallihiukkasia on osoituksena normaalista vaihteiston kulumisesta. Suhteettoman suuri määrä metallijauhetta tai suurehkoja hiukkasia (lastuja) saattaa osoittaa epänormaalia kulumista, ja vaihteisto on syytä tarkastuttaa valtuutetulla jälleenmyyjällä. VAIHTEISTOKOTELON TYHJENNYS 1. Aseta perämoottori pystysuoraan käyttöasentoon. 2. Aseta perämoottorin alle valutusastia. 3. Poista tuuletustulppa ja täyttö-/tyhjennystulppa. Tyhjennä voiteluaine. a - b - c - Valutusastia Tuuletustulppa Täyttö-/tyhjennystulppa a b VAIHTEISTOKOTELON VOITELUÖLJYTILAVUUS Vaihteistokotelon voiteluöljytilavuus on noin440 ml (14.9 fl. oz.). 58 fin

67 VOITELUAINETASON TARKISTUS JA VAIHTEISTOKOTELON TÄYTTÖ 1. Aseta perämoottori pystysuoraan käyttöasentoon. 2. Poista tuuletustulppa. 3. Pane voiteluaineputki täyttöreikään ja lisää voiteluainetta, kunnes sitä näkyy tuuletusreiästä. TÄRKEÄÄ: Vaihda tiivistävät aluslevyt, jos ne ovat vioittuneet. 4. Lopeta voiteluaineen lisääminen. Asenna tuuletustulppa ja tiivistävä aluslevy, ennen kuin poistat voiteluaineputken. 5. Poista voiteluaineputki ja asenna puhdistettu täyttö-/tyhjennystulppa ja tiivistävä aluslevy. a HUOLTO b c a - b - c - Tuuletusreikä Tuuletustulppa Täyttö-/tyhjennystulppa Vaihteistokotelon voiteluainesuositus Mercury tai Quicksilver Premium- tai High Performance Gear Lubricant -voiteluaine. Uponnut perämoottori Uponnut perämoottori on huollettava valtuutetussa huoltopisteessä muutaman tunnin sisällä perämoottorin vedestä nostamisesta. Tämä huoltapisteen suoritettee huolto on välttämätön heti, kun moottori on joutunut ilman vaikutuksen alaiseksi, jotta moottorin sisustan kärsimä syöpymisvaurio olisi mahdollisimman vähäinen. fin 59

68 Säilytyksen valmistelu Päätarkoituksena perämoottorisi säilytysvalmistelussa on suojata sitä ruosteelta, korroosiolta ja sisälle jääneen veden jäätymisen aiheuttamilta vaurioilta. Seuraavia säilytystoimenpiteitä on noudatettava, kun perämoottorisi valmistellaan talvisäilytystä tai muuta pitempiaikaista (vähintään 2 kk:n) säilytystä varten. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu ja muut osat ylikuumenevat ja vaurioituvat. Varmista, että veden imuaukkoihin saadaan riittävästi vettä käytön aikana. POLTTOAINEJÄRJESTELMÄ TÄRKEÄÄ: Alkoholia (etanolia tai metanolia) sisältävä bensiini voi aiheuttaa hapon muodostumista säilytyksen aikana ja vahingoittaa polttoainejärjestelmää. Jos käytettävä bensiini sisältää alkoholia, polttoainesäiliö, polttoaineletku ja moottorin polttoainejärjestelmä on syytä tyhjentää mahdollisimman tarkkaan bensiinistä. Täytä polttoainesäiliö ja moottorin polttoainejärjestelmä lisäaineella käsitellyllä (stabiloidulla) polttoaineella, joka auttaa estämään lakan ja hartsin muodostumista. Noudata seuraavia ohjeita. Kannettava polttoainesäiliö kaada tarvittava määrä bensiinin stabilointiainetta (noudata astiassa olevia ohjeita) polttoainesäiliöön. Kallistele polttoainesäiliötä edestakaisin stabilointiaineen ja polttoaineen sekoittamiseksi. Pysyvästi asennettu polttoainetankki Kaada tarvittava määrä bensiinin stabilointiainetta (noudata astian ohjeita) erilliseen astiaan ja sekoita se noin yhteen litraan bensiiniä (1 qt.). Kaada seos polttoainesäiliöön. Aseta perämoottori veteen tai kytke huuhtelulaite jäähdytysveden kierrättämiseksi. Käytä moottoria kymmenen minuuttia moottorin polttoainejärjestelmän täyttämiseksi. Perämoottorin ulko-osien suojaus SÄILYTYS Voitele kaikki perämoottorin osat, joista on luettelo kohdassa Huolto Tarkastus- ja huoltoaikataulu. Paikkaa maalipinnan naarmut. Kysy jälleenmyyjältä korjausmaalia. Suihkuta Quicksilverin tai Mercury Precision Lubricantsin Corrosion Guard -korroosionestoainetta metallipinnoille (paitsi korroosiosuoja-anodeille). Putkilon viitenro Kuvaus Käyttökohta Osanumero 120 Corrosion Guard Ulkoiset metallipinnat Q55 Moottorin sisäosien suojelu Irrota sytytystulpat ja lisää noin 30 ml (1 oz.) moottoriöljyä tai ruiskuta viiden sekunnin ajan suojaöljyä kuhunkin sytytystulpan reikään. Pyöritä vauhtipyörää käsin useita kertoja levittääksesi öljyn sylintereihin. Asenna sytytystulpat takaisin paikoilleen. Vaihda moottoriöljy. Vaihteistokotelo Tyhjennä vaihteistokotelo ja lisää siihen uutta voiteluainetta (katso kohtaa Vaihteistokotelon voitelu). Perämoottorin sijoitus säilytystä varten Säilytä perämoottoria pystyasennossa, jotta vesi pääsee valumaan siitä pois. 60 fin

69 HUOMAUTUS Perämoottori voi vaurioitua, jos sitä säilytetään kallistettuna. Jäähdytyskanaviin jäänyt vesi tai potkurin pakokaasuaukkoon ja vaihteistoon keräytynyt vesi voivat jäätyä. Aseta perämoottori aivan alas. Akun säilytys Noudata akun valmistajan säilytys- ja latausohjeita. Poista akku veneestä ja tarkista nesteen taso. Lataa tarpeen mukaan. Säilytä akkua kuivassa ja viileässä paikassa. SÄILYTYS Tarkista määräajoin nesteen taso ja lataa akku säilytyksen aikana. fin 61

70 VIANETSINTÄ Moottori ei käynnisty MAHDOLLISIA SYITÄ Hätäkatkaisin ei ole RUN (ajo) -asennossa. Väärä käynnistysmenettely. Katso tämän oppaan kohtaa Käyttö. Vanhaa tai likaista bensiiniä. Tulviva moottori. Katso tämän oppaan kohtaa Käyttö. Polttoainetta ei pääse moottoriin. a. Polttoainesäiliö on tyhjä. b. Polttoainesäiliön ilma-aukko ei ole auki tai sen edessä on este. c. Polttoaineletku on irronnut tai taittunut. d. Rikastinpalloa ei ole puristettu. e. Rikastinpallon takaiskuventtiili on viallinen. f. Polttoaineensuodatin on tukossa. Katso Huolto -kohtaa. g. Polttoainepumppu rikki. h. Polttoainesäiliön suodattimessa on este. Sytytysjärjestelmän osa rikki. Johdotus tai sähköliitos viallinen. Sytytystulpat likaisia tai viallisia. Katso lisätietoja kohdasta Huolto olevilla ohjeilla. Moottori käy epätasaisesti MAHDOLLISIA SYITÄ Guardian-järjestelmä on aktivoitu. Katso Ominaisuudet ja hallintalaitteet Varoitusjärjestelmä Käsikäynnistysmallit. Sytytystulpat likaisia tai viallisia. Katso lisätietoja kohdasta Huolto olevilla ohjeilla. Väärät asetukset ja säädöt. Moottoriin ei pääse riittävästi polttoainetta. a. Moottorin polttoainesuodattimessa on este. Katso Huolto -kohtaa. b. Polttoainesäiliön suodattimessa on este. c. Kiinnijuuttunut laponestoventtiili, joka sijaitsee pysyvästi sisäänrakennetuissa polttoainesäiliöissä. d. Polttoaineletku on vääntynyt tai puristunut. Polttoainepumppu rikki. Sytytysjärjestelmän osa rikki. Tehon menetys MAHDOLLISIA SYITÄ Engine Guardian -rajoitusjärjestelmä aktivoituu. Katso Ominaisuudet ja hallintalaitteet Varoitusjärjestelmä Käsikäynnistysmallit. Kaasuläppä ei ole täysin auki. Potkuri on vioittunut tai vääränkokoinen. Moottorin virheellinen ajoitus, säädöt tai kokoonpanoasetus. Vene on ylikuormitettu tai kuorma ei jakaudu tasaisesti. Liikaa vettä pilssissä. Veneen pohja on likainen tai vaurioitunut. 62 fin

71 Akku ei pysy varautuneena MAHDOLLISET SYYT VIANETSINTÄ Akun liitännät höllentyneet tai syöpyneet. Akussa alhainen määrä happoa. Akku kulunut tai vajaatehoinen. Sähkölisälaitteita käytetty liikaa. Tasasuuntain, vaihtovirtalaturi tai jännitteensäädin viallinen. fin 63

72 Osia ja lisävarusteita koskevat kyselyt Kaikki aitoja varaosia ja lisävarusteita koskevat kyselyt on osoitettava valtuutetulle, paikalliselle myyjäliikkeelle. Myyjäliikkeellä on tarpeelliset tiedot osien ja lisävarusteiden tilaukseen. Varaosia ja lisävarusteita tiedusteltaessa jälleenmyyjä tarvitsee malli- ja sarjanumerotiedot oikeiden osien tilaamista varten. Huoltoapu PAIKALLINEN KORJAUSPALVELU Jos Mercury-perämoottorin sisältävä veneesi tarvitsee huoltoa, vie se valtuutetulle jälleenmyyjälle. Vain valtuutetut jälleenmyyjät ovat erikoistuneet Mercuryn tuotteisiin, ja heillä on tehtaan kouluttamat mekaanikot, erikoistyökalut ja -välineet sekä aidot Quicksilver-osat ja -lisälaitteet moottorin huoltamiseksi asianmukaisesti. HUOMAUTUS: Quicksilver-osat ja -lisävarusteet ovat Mercury Marinen suunnittelemia ja valmistamia nimenomaan tätä moottoria varten. HUOLTO POISSA KOTOA Jos et ole paikallisen myyjäliikkeen lähellä ja tarvitset huoltoa, ota yhteys lähimpään valtuutettuun jälleenmyyjään. Jos jostain syystä et pysty saamaan huoltoa, ota yhteys lähimpään huoltokeskukseen. Ota Yhdysvaltain ja Kanadan ulkopuolella yhteys lähimpään Marine Powerin kansainväliseen huoltokeskukseen. VARASTETTU MOOTTORI Jos moottorisi varastetaan, ilmoita välittömästi poliisiviranomaisille ja Mercury Marinelle malli ja sarjanumerot sekä kenelle takaisin saadusta moottorista tulee ilmoittaa. Tämä tieto pidetään Mercury Marinen tietokannassa auttamaan poliisiviranomaisia ja myyntiliikkeitä löytämään varastetut moottorit. TARVITTAVAT TOIMET UPPOAMISEN JÄLKEEN 1. Ota ennen ylösnostoa yhteys valtuutettuun Mercury-jälleenmyyjään. 2. Ylösnoston jälkeen tarvitaan välitöntä valtuutetun Mercury-jälleenmyyjän antamaa huoltoa, jotta vähennetään vakavien moottorivaurioiden mahdollisuutta. HUOLTOVARAOSAT! VAARA Vältä tulipalo- tai räjähdysvaara. Mercury Marinen tuotteissa olevat sähkö-, sytytys- ja polttoainejärjestelmien osat on valmistettu niin, että ne täyttävät Yhdysvaltain ja kansainväliset määräykset tulipalo- ja räjähdysvaaran minimoimiseksi. Älä käytä sellaisia sähkö- tai polttoainejärjestelmän varaosia, jotka eivät täytä näitä standardeja. Kun huolletaan sähkö- ja polttoainejärjestelmiä, kaikki osat on asennettava ja kiristettävä asianmukaisesti. Venemoottorien odotetaan toimivan suurimman osan käyttöiästään täyskaasulla tai lähes täyskaasulla. Niiden odotetaan myös toimivan sekä makeissa että suolaisissa vesissä. Nämä olosuhteet vaativat lukuisia erikoisosia. OSIA JA LISÄVARUSTEITA KOSKEVAT KYSELYT Kaikki Quicksilver-varaosia ja -lisävarusteita koskevat tiedustelut on osoitettava valtuutetulle, paikalliselle jälleenmyyjälle Jälleenmyyjällä on tarvittavat osien ja lisävarusteiden tilaustiedot, mikäli niitä ei ole varastossa. Vain valtuutetut jälleenmyyjät voivat ostaa aitoja Quicksilver-osia ja -lisävarusteita tehtaalta. Mercury Marine ei myy valtuuttamattomille jälleenmyyjille tai vähittäisasiakkaille. Kun tiedustelet varaosista ja lisälaitteista, jälleenmyyjä tarvitsee moottorin malli- ja sarjanumeron voidakseen tilata oikeat osat. ONGELMIEN RATKAISU OMISTAJAN HUOLTOAPU Tyytyväisyytesi Mercury-tuotteeseen on jälleenmyyjälle ja meille tärkeää. Jos sinulla on moottoriasi koskeva ongelma, kysymys tai huoli, ota yhteys valtuutettuun Mercury-jälleenmyyjään. Mikäli tarvitset lisäapua: 64 fin

73 1. Puhu myyntiliikkeen myyntipäällikön tai huoltopäällikön kanssa. Ota yhteyttä jälleenmyyntiliikkeen omistajaan, jos myyntipäällikkö ja huoltopäällikkö eivät ole pystyneet ratkaisemaan ongelmaa. 2. Jos kysymystäsi, huoltasi tai ongelmaasi ei pystytä ratkaisemaan jälleenmyyntiliikkeessä, ota yhteys Mercury Marinen huoltotoimistoon saadaksesi apua. Mercury Marine auttaa sinua ja myyjäliikettä ratkaisemaan kaikki ongelmat. Asiakaspalvelu tarvitsee seuraavat tiedot: Nimesi ja osoitteesi Päiväajan puhelinnumerosi Moottorin malli- ja sarjanumerot Jälleenmyyjän nimen ja osoitteen Mitä ongelma koskee MERCURY MARINEN ASIAKASPALVELUN YHTEYSTIEDOT Jos tarvitset apua, soita, faksaa tai kirjoita alueellasi sijaitsevaan toimistoomme. Ilmoita päiväpuhelinnumerosi, jos otat yhteyttä postitse tai faksitse. Yhdysvallat, Kanada OMISTAJAN HUOLTOAPU Puhelin Faksi Verkkosivut English Français English Français Mercury Marine W6250 Pioneer Road P.O. Box 1939 Fond du Lac, WI Australia, Tyynenmeren alue Puhelin Brunswick Asia Pacific Group Bessemer Drive Faksi Dandenong South, Victoria 3175 Australia Eurooppa, Lähi-Itä, Afrikka Puhelin Brunswick Marine Europe Parc Industriel de Petit-Rechain Faksi B-4800 Verviers, Belgia Meksiko, Keski-Amerikka, Etelä-Amerikka, Karibianmeri Puhelin Mercury Marine Interchange Circle North Faksi Miramar, FL Yhdysvallat Japani Puhelin Kisaka Co., Ltd Kannabecho, Sakai-ku Faksi Sakai-shi, Osaka , Japani fin 65

74 OMISTAJAN HUOLTOAPU Aasia, Singapore Puhelin Brunswick Asia Pacific Group T/A Mercury Marine Singapore Pte Ltd Faksi Loyang Drive Singapore, Oppaiden tilaus Ennen oppaiden tilaamista kirjoita muistiin seuraavat tiedot moottoristasi: Malli Hevosvoimaa Sarjanumero Vuosi YHDYSVALLAT JA KANADA Jos haluat lisäoppaita Mercury Marine -moottoristasi, ota yhteys lähimpään Mercury Marine -jälleenmyyjään tai seuraavaan osoitteeseen: Mercury Marine Puhelin Faksi Postiosoite (920) (vain USA) (920) (vain USA) Mercury Marine Attn: Publications Department P.O. Box 1939 Fond du Lac, WI YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Ota yhteys lähimpään Mercury Dieselin valtuutettuun huoltokeskukseen, kun haluat tilata lisäoppaita, joita on saatavissa omalle moottorillesi. Lähetä seuraava tilauslomake maksun kanssa osoitteeseen: Mercury Marine Attn: Publications Department W6250 West Pioneer Road P.O. Box 1939 Fond du Lac, WI Toimitusosoite: (Kirjoita selvästi tai koneella - tämä on osoitelippusi) Nimi Osoite Postitoimipaikka Kaupunki Postinumero Maa Määrä Osa Varastonumero Hinta Yhteensä fin

75 OMISTAJAN HUOLTOAPU Määrä Osa Varastonumero Hinta Yhteensä Yhteensä. fin 67

76 ASENNUS Mercury Marinen validoimat moottorien kiinnitysosat TÄRKEÄÄ: Mercury Marine toimittaa validoituja kiinnittimiä ja asennusohjeita, mukaan lukien kiristystiedot, kaikkien perämoottoriemme mukana, jotta ne voidaan kiinnittää oikein veneiden peräpeileihin. Perämoottorin väärä asennus voi aiheuttaa suorituskyky- ja luotettavuusongelmia, jotka puolestaan voivat kyseenalaistaa turvallisuuden. Noudata kaikkia perämoottorien asennukseen liittyviä ohjeita. ÄLÄ asenna veneeseen mitään muuta lisälaitetta perämoottorin mukana toimitetuilla kiinnittimillä. Älä esimerkiksi asenna veneeseen hinausurheiluun tarkoitettuja tankoja tai sisääntulotikkaita perämoottorin mukana toimitetuilla kiinnittimillä. Muiden tuotteiden asentaminen veneeseen näillä kiinnitysosilla heikentää kyseisten kiinnitysosien kykyä kiinnittää perämoottori oikein ja turvallisesti peräpeiliin. Perämoottoreissa, jotka edellyttävät validoituja kiinnitysosia, on seuraava tarra peräpeilin kiristimessä Asennustiedot VENEEN SOPIVA MOOTTORITEHO! VAARA Veneen suurimman nimellisteholukeman ylittäminen voi aiheuttaa vakavan vamman tai kuoleman. Veneen ylirasittaminen saattaa vaikuttaa veneen hallinta- ja kelluntaominaisuuksiin tai rikkoa peräpeilin. Älä asenna moottoria, joka ylittää veneen suurimman nimellisteholukeman. 68 fin

77 ASENNUS Älä käytä liian tehokasta moottoria tai kuormita venettäsi liikaa. Useimmissa veneissä on kilpi, josta näkyy suurin hyväksytty teho ja kuormitus tiettyihin määräyksiin perustuvan valmistajan ilmoituksen mukaan. Jos jokin on epäselvää, ota yhteyttä jälleenmyyjääsi tai veneen valmistajaan. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX VAIHTEELLA KÄYNNISTYMISEN ESTÄMINEN! VAARA Moottorin käynnistäminen vaihteen ollessa kytkettynä voi aiheuttaa vakavan vamman tai kuoleman. Älä koskaan käytä venettä, jossa ei ole vapaa-asennon suojalaitetta. Perämoottoriin yhdistetyssä kauko-ohjaimessa on oltava "käynnistyy vain vapaalla" -suojalaite. Tämä estää moottorin vaihteella käynnistymisen. PERÄMOOTTORIN VARUSTEIDEN VALITSEMINEN Tätä perämoottoria varten on suunniteltu ja testattu aidot Mercury Precision- ja Quicksilver-varusteet. Lisävarusteet ovat saatavissa Mercury Marine -jälleenmyyjiltä. TÄRKEÄÄ: Tarkista asia jälleenmyyjältä ennen lisävarusteiden asentamista. Hyväksyttyjen lisävarusteiden väärinkäyttö tai hyväksymättömien lisävarusteiden käyttö voi vaurioittaa tuotetta. Joitakin varusteita, jotka eivät ole Mercury Marinen myymiä tai suunnittelemia, ei voida turvallisesti käyttää tässä perämoottorissa tai perämoottorin käyttöjärjestelmässä. Hanki ja lue kunkin lisävarusteen erilliset asennus-, käyttö- ja huolto-oppaat. SÄHKÖINEN POLTTOAINEPUMPPU Jos käytetään sähköistä polttoainepumppua, polttoaineen paine ei saa ylittää 27,58 kpa (4 psi) moottorissa. Asenna tarvittaessa paineensäädin fin 69

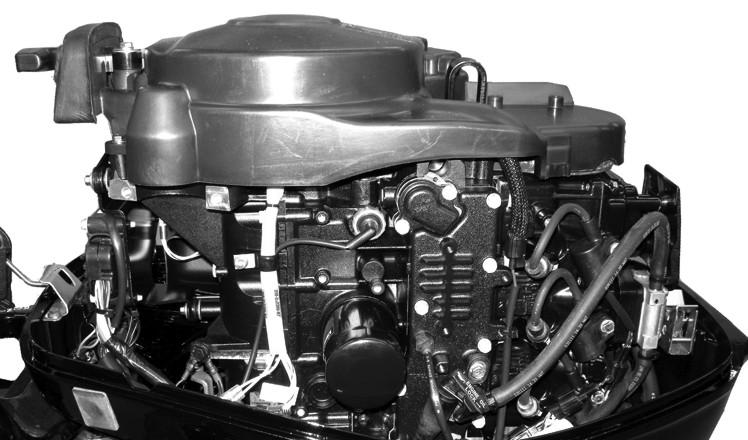

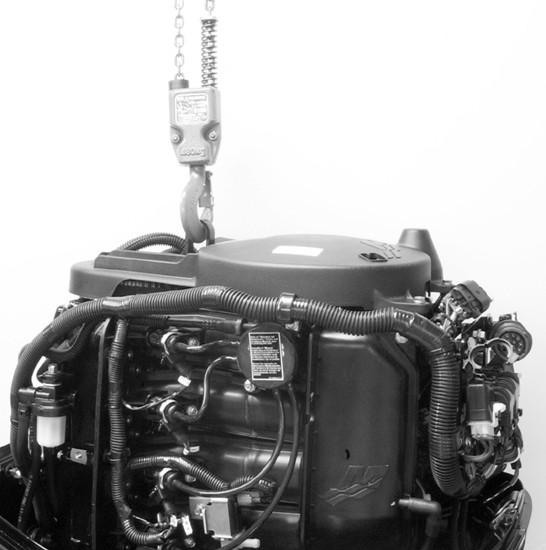

78 ASENNUS Peräpeilin vähimmäisaukko Yksi moottori (ohjauskahva) 76,2 cm (30 in.) PERÄMOOTTORIN NOSTAMINEN Käytä moottorin nostosilmukkaa PERÄMOOTTORIN ASENNUS Perämoottorin asennusreikien poraaminen 1. Merkitse asennusreiät peräpeiliin käyttämällä peräpeilin porauskiinnikettä. b a - b - c - Poraa apureiät Peräpeilin porauskiinnike Peräpeilin keskiviiva a a c fin

79 ASENNUS Peräpeilin porauskiinnike A2 Auttaa moottorin asentamisessa toimimalla mallina moottorin asennusrei'ille Poraa neljä 13,5 mm:n (17/32 in.) asennusreikää Veneen peräpeilin rakenteen tarkistaminen TÄRKEÄÄ: Määritä veneen peräpeilin vahvuus. Perämoottorin lukkomutterien ja kiinnityspulttien pitää yltää 75 Nm (55 lb-ft) kiristysmomenttiin veneen peräpeilin painumatta tai murtumatta. Jos veneen peräpeili painuu tai halkeilee tässä kireydessä, peräpeilirakennelma ei ehkä ole riittävä. Veneen peräpeiliä tulee vahvistaa tai kuormitettavaa aluetta laajentaa. b a a - b - Peräpeili painuu pultin kiristysmomentin takia Peräpeili murtuu pultin kiristysmomentin takia Kun määrität peräpeilin vahvuutta ensi kertaa, käytä asteikollista momenttiavainta. Jos pultti tai mutteri kiertyy edelleen mutta asteikon momenttilukema ei kasva, se merkitsee sitä, että peräpeili painuu kokoon. Kuormitusaluetta voi suurentaa käyttämällä suurempaa aluslevyä tai peräpeilin vahvikelevyä. fin 71

80 ASENNUS HUOMAUTUS: Peräpeilin vahvikelevyn sisäreiät ovat alempia peräpeilipultteja ja ulkoreiät ylempiä peräpeilipultteja varten. a b a - b - Peräpeilin suuri aluslevy Peräpeilin vahvikelevy Kuvaus Osanumero Peräpeilin suuri aluslevy Peräpeilin vahvikelevy Perämoottorin kiinnittäminen peräpeiliin 1. Asenna perämoottori siten, että kavitaatiolevy on linjassa tai 25 mm (1 in.) veneen pohjan alapuolella. a a - b - Kavitaatiolevy 25 mm (1 in.) b Levitä veneilykäyttöön tarkoitettua tiivisteainetta pulttien varsiin, ei kierteisiin. 3. Kiinnitä perämoottori mukana toimitetuilla asennusosilla. Kiristä lukkomutterit ilmoitettuun tiukkuuteen. 72 fin

81 ASENNUS HUOMAUTUS: Jotta kiristysmomentin säätö olisi tarkkaa, kiristä lukkomuttereita asennuspulttien sijaan. d a a - Perälautakiinnikkeen ruuvi b - Läpimitaltaan 1/2 tuuman pultit (4) c - Litteä aluslevy (4) d - Lukkomutteri (4) b c Kuvaus Nm lb-in. lb-ft Perämoottorin kiinnitysosat Kiristä perälautakiinnikkeen ruuvit tiukasti. Polttoaineletkun liitäntä POLTTOAINELETKUN LIITÄNTÄ Polttoaineletkun minimisisähalkaisija on 8 mm (5/16 in.). Tämän moottorin polttoaineletkun liitäntä on paikalleen napsautettavaa tyyppiä. Kiinnitä erillinen polttoaineletku kiinnitysosaan perämoottorin mukana toimitetulla metallisella tai muovisella letkunkiristimellä Flo-Torq I -potkurin asennus! VAARA Jos korjaus tai huolto tehdään irrottamatta ensin akkua, seurauksena voi olla tuotevaurio, henkilövamma tai kuolema tulipalon, räjähdyksen, sähköiskun tai moottorin odottamattoman käynnistymisen tähden. Irrota akkukaapelit akusta aina ennen moottorin tai veto-osien huoltamista, korjaamista, asentamista tai irrottamista. fin 73

82 ASENNUS! VAARA Potkuriakselin pyörittäminen saattaa saada moottorin pyörähtämään ja käynnistymään. Tällaisen tahattoman moottorin käynnistymisen ja pyörivän potkurin osumasta aiheutuvan mahdollisen vakavan henkilövamman estämiseksi käännä aina huollettaessa virta-avain tai hätäkatkaisin asentoon "OFF" (pois päältä) ja irrota kaikki sytytystulpan johtimet sytytystulpista. 1. Voitele potkuriakseli PTFE:tä sisältävällä 2-4-C-voiteluaineella Putkilon viitenro Kuvaus Käyttökohta Osanumero 95 PTFE:tä sisältävä 2-4-C Potkuriakseli Q 1 TÄRKEÄÄ: Jotta potkurin napa ei ruostuisi ja juuttuisi potkuriakseliin kiinni (etenkin suolaisessa vedessä), levitä koko potkuriakselille aina suositeltua voiteluainetta suositeltavin huoltovälein sekä aina, kun potkuri irrotetaan. 2. Flo-Torq I Drive Hub -potkurit Asenna etupainelevy, potkuri, potkurin mutterin pidike ja potkurin mutteri akselille. b a - Potkurin mutteri a b - c - Potkurin mutterin pidike Potkuri d - Etupainelevy c d Flo-Torq II Drive Hub -potkurit Asenna etupainelevy, potkuri, vaihdettava vetoholkki, takapainelevy, potkurin mutterin pidike ja potkurin mutteri akselille. a b c a - Potkurin mutteri b - Potkurin mutterin pidike c - Takapainelevy d - Vaihdettava vetoholkki e - Potkuri d e f f - Etupainelevy 74 fin

83 ASENNUS 4. Pane potkurimutterin pidike tappien päälle. Aseta puupalikka vaihteistokotelon ja potkurin väliin. Kiristä potkurin mutteri ilmoitettuun tiukkuuteen. Kuvaus Nm lb-in. lb-ft Potkurin mutteri Kohdista potkurimutterin suorat tahot potkurimutterin pidikkeen liuskoihin. Kiinnitä potkurimutteri taivuttamalla liuskat ylös ja potkurimutterin tahoja vasten. a b a - b - Tapit Evät a b Asenna sytytystulppien johdot. Flo-Torq Reflex Drive Hub -potkurin asennus! VAARA Jos korjaus tai huolto tehdään irrottamatta ensin akkua, seurauksena voi olla tuotevaurio, henkilövamma tai kuolema tulipalon, räjähdyksen, sähköiskun tai moottorin odottamattoman käynnistymisen tähden. Irrota akkukaapelit akusta aina ennen moottorin tai veto-osien huoltamista, korjaamista, asentamista tai irrottamista.! VAARA Potkuriakselin pyörittäminen saattaa saada moottorin pyörähtämään ja käynnistymään. Tällaisen tahattoman moottorin käynnistymisen ja pyörivän potkurin osumasta aiheutuvan mahdollisen vakavan henkilövamman estämiseksi käännä aina huollettaessa virta-avain tai hätäkatkaisin asentoon "OFF" (pois päältä) ja irrota kaikki sytytystulpan johtimet sytytystulpista. Voitele potkuriakselin urat PTFE:tä sisältävällä 2-4-C-voiteluaineella fin 75

84 ASENNUS Putkilon viitenro Kuvaus Käyttökohta Osanumero 95 PTFE:tä sisältävä 2-4- C Potkuriakselin rihlat Q 1 VETOHOLKIN KOHDISTUS Kohdistusmenetelmä 1 1. Kohdista perävetoholkin tunnistusnumero etuvetoholkin suorakulmaiseen merkkiin. 2. Työnnä perävetoholkki etuvetoholkkiin. a b 2 c a - Etuvetoholkin suorakulmainen merkki. b - Perävetoholkin tunnistusnumero (1 tai 2) c - O-rengas Kohdistusmenetelmä 2 1. Kohdista perävetoholkin haarat etuvetoholkin suojuksiin kuvan mukaisesti. 76 fin

85 ASENNUS 2. Työnnä perävetoholkki etuvetoholkkiin. a 2 b c a b a - b - c - Etuvetoholkin leveä välike Perävetoholkin haarojen välinen leveä väli O-rengas fin 77

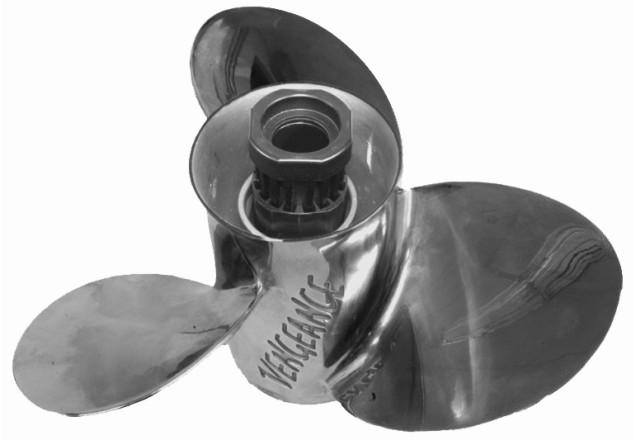

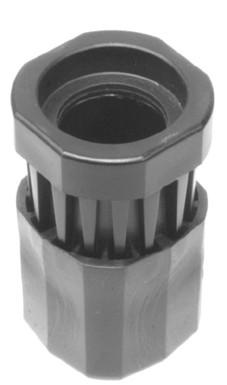

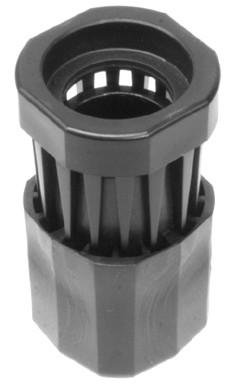

86 ASENNUS VETOHOLKIN ASENTAMINEN POTKURIIN 1. Varmista, ettei etuvetoholkin ja perävetoholkin välillä ole rakoa Vie vetoholkkiasennelma potkuriin ja paina se potkurin päälle HUOMAUTUS: Varmista, että O-rengas on perävetoholkin tasoupotuksessa. 78 fin

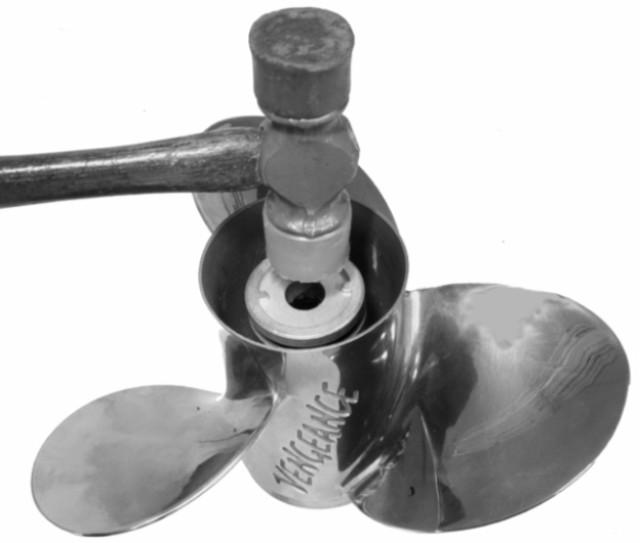

87 ASENNUS 3. Asenna perän aluslevy vetoholkkiasennelmaan ja napauta se kevyesti potkuriin. Perän aluslevy koskettaa potkuria, kun vetoholkkiasennelma on oikein paikallaan. a - Perän aluslevy a Asenna painelevy potkurin akselille. TÄRKEÄÄ: Flo-Torq Reflex Drive Hub edellyttää Drive Hub -sarjassa olevan painelevyn käyttöä. 5. Asenna potkuri Asenna perän aluslevy ja lukkoprikka ja kiinnitä ne sarjassa olevalla potkurin mutterilla. Kiristä mutteri ilmoitettuun tiukkuuteen. Taivuta lukkoprikan kielekkeet mutterin päälle. fin 79

88 ASENNUS TÄRKEÄÄ: Flo-Torq Reflex Drive Hub edellyttää Drive Hub -sarjassa olevan potkurimutterin käyttöä. Jos käytetään muuta kuin Flo-Torq Reflex Drive Hub -sarjassa olevaa potkurimutteria, lukkomutterin nailonosa ei kiinnity täysin potkuriakselin kierteisiin. b c d e f g h a a - b - c - d - e - f - g - h - Etupainelevy Potkuri Etuvetoholkki Perävetoholkki O rengas Vetoholkin sovitin Lukkoprikka Lukkomutteri 7. Pyöritä potkuria ja varmista, ettei vaihdekotelon ja potkurin välillä ole häiriöitä tai takertelua. Kuvaus Nm lb-in. lb-ft Mutteri HUOMAUTUS: Pieni määrä pyörimisholkkumaa on normaalia. Säätöevän säädöt Potkurin ohjausvääntö vetää venettä jompaankumpaan suuntaan. Tämä ohjausvääntö on normaalia ja johtuu siitä, että perämoottorin potkuriakseli ei ole yhdensuuntainen veden pinnan kanssa. Säätöevä voi auttaa monissa tapauksissa kumoamaan tätä ohjausvääntöä, ja sitä voi säätää tietyissä rajoissa epäyhtäläisen ohjausvoiman vähentämiseksi fin
