1 Kiitämme siitä, että olet ostanut yhden markkinoiden parhaista perämoottoreista. Olet tehnyt hyvän sijoituksen miellyttävään veneilyyn. Perämoottorisi valmistaja on Mercury Marine, maailman johtava veneteknologian ja perämoottorien valmistaja jo vuodesta Näiden vuosien kokemus on omistettu huippulaatuisten tuotteiden valmistamiseen. Tämä on johtanut Mercury Marinen maineeseen tiukasta laadunvalvonnasta, erinomaisuudesta, kestävyydestä, pysyvästä suorituskyvystä ja parhaan myynninjälkeisen tuen tarjoamisesta. Lue tämä käsikirja huolellisesti ennen perämoottorin käyttämistä. Tämä käsikirja on laadittu auttamaan sinua perämoottorin toiminnassa, turvallisessa käytössä ja hoidossa. Me kaikki Mercury Marinella olemme rakentaneet perämoottorisi ylpeinä ja toivotamme sinulle monien vuosien iloista ja turvallista veneilyä. Kiitos vielä kerran, että olet luottanut Mercury Marineen. EPA-päästömääräykset Mercury Marinen Yhdysvalloissa myymät perämoottorit ovat Yhdysvaltain ympäristönsuojeluviraston EPA:n sertifioimia niin, että ne noudattavat uusilta perämoottoreilta vaadittavia ilmansaasteiden hallintasäännösten määräyksiä. Tämä sertifiointi edellyttää, että tietyt säädöt on asetettu tehtaan normien mukaan. Tästä syystä tehtaan tuotteelle määräämää huoltomenettelyä on noudatettava tarkasti ja, sikäli kuin mahdollista, palattava alkuperäisen suunnittelun aikomuksiin. Päästöjen hallintalaitteiden ja -järjestelmien huollon, vaihdon tai korjauksen voi suorittaa mikä tahansa venemoottorien korjausliike tai yksityinen korjaaja. Moottoreihin on merkitty päästöjenhallintatiedot tarroilla EPA-sertifioinnin pysyväksi todisteeksi.! VAARA Tämän tuotteen moottorin pakokaasut sisältävät kemikaaleja, joiden Kalifornian osavaltiossa tiedetään aiheuttavan syöpää, syntymävikoja ja muita suvunjatkamiseen liittyviä vaurioita. Takuuilmoitus Ostamaasi tuotteeseen pätee rajoitettu takuu, jonka Mercury Marine on antanut. Takuuehdot esitetään tämän käsikirjan Takuutiedot -kohdassa. Takuuilmoitus sisältää kuvauksen siitä, mikä on takuun kattamaa, mikä ei ole takuun kattamaa, takuusuojan kestoajan, kuinka parhaiten saadaan takuusuoja, tärkeitä vastuuvapauslauseita ja korvausrajoituksia sekä muita takuuseen liittyviä tietoja. Käy läpi nämä tärkeät tiedot. Tähän julkaisuun sisältyvät kuvaukset ja määritykset olivat voimassa silloin, kun tämä käsikirja hyväksyttiin painettavaksi. Mercury Marine, joka harjoittaa jatkuvan tuotekehityksen politiikkaa, pidättää oikeuden keskeyttää mallien tuotannon milloin tahansa, muuttaa määrityksiä, ominaisuuksia, menetelmiä tai toimintatapoja ilman ennakkovaroitusta ja velvoituksetta. Mercury Marine, Fond du Lac, Wisconsin, USA Painettu Yhdysvalloissa 2009, Mercury Marine Mercury, Mercury Marine, MerCruiser, Mercury MerCruiser, Mercury Racing, Mercury Precision Parts, Mercury Propellers, Mariner, Quicksilver, #1 On The Water, Alpha, Bravo, Pro Max, OptiMax, Sport- Jet, K-Planes, MerCathode, RideGuide, SmartCraft, Zero Effort, M ja aallot -logo, Mercury ja aallot - logo, ja SmartCraft-logo ovat kaikki Brunswick Corporation -yhtiön rekisteröityjä tavaramerkkejä. Mercury Product Protection -logo on Brunswick Corporationin rekisteröity palvelumerkki. Mercury Premier -palvelu Mercury arvioi jälleenmyyjiensä palvelutasoa ja myöntää korkeimman Mercury Premier -arvosanan niille, jotka osoittavat poikkeuksellista palvelusitoutumista. Mercury Premier Service -arvosanan ansaitseminen merkitsee, että myyjä: saa takuuhuollosta korkeat asiakastyytyväisyyspisteet (CSI) 12 kuukauden ajalta 2012, Mercury Marine Verado 350 SCi -nelitahtimoottori 90-8M fin i

2 omistaa kaikki tarvittavat huoltovälineet, testauslaitteet, käsikirjat ja varaosakirjat palkkaa vähintään yhden sertifioidun tai mestariteknikon tarjoaa ajanmukaista palvelua kaikille Mercury Marinen asiakkaille tarjoaa pitempiä palveluaikoja ja liikkuvaa palvelua, jos mahdollista käyttää, asettaa näytteille ja varastoi riittävästi aitoja Mercury Precision Parts -varaosia tarjoaa puhtaat ja siistit tilat, joissa työkalut ja huoltokirjallisuus ovat siististi järjestettyinä. Vaatimustenmukaisuusvakuutus Nelitahtiset huviveneiden propulsiomoottoreille, jotka täyttävät direktiivin 94/25/EY ja sen muutoksen 2003/44/EY vaatimukset Moottorin valmistajan nimi: Mercury Marine Osoite: W6250 Pioneer Road P.O. Box 1939 Kaupunki: Fond du Lac, WI Postinumero: Maa: USA Valtuutetun edustajan nimi: Brunswick Marine in EMEA Inc. Osoite: Parc Industriel de Petit-Rechain Kaupunki: Verviers Postinumero: 4800 Maa: Belgia Pakokaasupäästöjen arvioinnista ilmoituksen saaneen laitoksen nimi: Det Norske Veritas AS Osoite: Veritasveien 1 Kaupunki: Hovik Postinumero: 1322 Maa: Norja Tunnusnumero: 0575 Melupäästöjen arvioinnista ilmoituksen saaneen laitoksen nimi: Det Norske Veritas AS Osoite: Veritasveien 1 Kaupunki: Hovik Postinumero: 1322 Maa: Norja Tunnusnumero: 0575 Pakokaasupäästöjen vaatimustenmukaisuuden arvioinnissa käytetty moduuli: Tai seuraavan mukaan hyväksytty moottorityyppi: Melupäästöjen vaatimustenmukaisuuden arvioinnissa käytetty moduuli: B+C B+D B+E B+F G H Direktiivin 97/68/EY vaihe II A Aa G H Direktiivi 88/77/EY Muut soveltuvat yhteisön direktiivit: Koneturvallisuusdirektiivi 98/37/EY; Sähkömagneettinen yhteensopivuusdirektiivi 2004/108/EY Kuvaus moottoreista ja perusvaatimuksista Moottorityyppi Polttoainetyyppi Tahtisuus Z tai perävetolaite ilman kiinteää pakojärjestelmää Diesel Kaksitahtinen Perämoottori Bensiini Nelitahtinen ii fin

3 Tämän vaatimustenmukaisuusvakuutuksen kattamien moottoreiden tunnistus Moottorituoteryhmän nimi: Verado 6-sylinterinen 200, 225, 250, 275, 300, 350 hv Erityinen moottorin tunnusnumero: Alkaen sarjanumerosta OP tai 1B EC-moduulin H todistusnumero RCD-H-2 Verado 4-sylinterinen 135, 150, 175, 200 hv OP tai 1B RCD-H-2 L4NA 4-sylinterinen 80, 100, 115 hv OP tai 1B RCD-H-2 Perusvaatimukset Standardit Muu normiasiakirja/ menetelmä Tekninen tiedosto Määrittele tarkemmin (* = pakollinen standardi) Liite 1.B Pakokaasupäästöt B.1 Moottorin tunnus B.2 Pakokaasupäästöjen vaatimukset * * EN ISO :1996 B.3 Kestävyys B.4 Omistajan käsikirja ISO 8665: 1995 Liite 1.C Melupäästöt C.1 Melupäästötasot * EN ISO C.2 Omistajan käsikirja Omistajan käsikirja Tämä vaatimustenmukaisuusvakuutus on annettu valmistajan yksinomaisella vastuulla. Vakuutan moottorivalmistajan puolesta, että edellä mainitut moottorit täyttävät kaikki soveltuvat tärkeät vaatimukset määritellyllä tavalla. Nimi/ asema: Mark D. Schwabero, pääjohtaja, Mercury-perämoottori Julkaisupäivämäärä ja -paikka: Fond du Lac, Wisconsin, USA fin iii

4 iv fin

5 TAKUUTIEDOT Takuurekisteröinti... 1 Takuun siirto... 1 Mercuryn tuotesuojaohjelman siirto (pidennetty huoltotakuu) (USA ja Kanada)... 2 Mercury Racing Divisionin 2 vuoden rajoitettu takuu (Verado 350 SCi nelitahtiperämoottori) vuoden rajoitettu takuu korroosiota vastaan... 3 Takuun kattavuus ja rajoitusehdot... 5 Yhdysvaltain EPA päästöjä koskeva rajoitettu takuu... 6 Päästöjenhallintajärjestelmän komponentit... 6 Kalifornian päästöjen rajoitettu takuu... 7 Kalifornian ilmavarantolautakunnan selitys Kalifornian päästöjenhallinnan takuuilmoituksesta... 8 Päästöjen todistuskyltti (tähti)... 9 Yleistietoja Veneilijän velvollisuudet Ennen perämoottorin käyttöä Veneen sopiva moottoriteho Pikaveneen ja suuritehoisen veneen ajo Kauko ohjauksella varustetut perämoottorit Narullinen hätäkatkaisin Vedessä olevien ihmisten suojaaminen Matkustajien turvallisuusviesti ponttoni ja kansiveneet Peräaaltojen ja vanavesien yli hyppiminen Vedenalaisiin esteisiin osuminen Pakokaasupäästöt Perämoottorin varusteiden valitseminen Ehdotuksia turvalliseen veneilyyn Sarjanumeron muistiin merkintä Tekniset tiedot Komponenttien yksilöinti Asennus Perämoottorin asennus Potkurin valinta Kuljetus Veneen/perämoottorin vetäminen perävaunulla fin v

6 Polttoaine ja öljy Polttoainesuositukset Vähäisen läpäisyn polttoaineletkuvaatimus Paineenalaisia kannettavia polttoainesäiliöitä koskevat EPA säännökset FDV hanaa (Fuel Demand Valve) koskevat vaatimukset Mercury Marinen paineistettu kannettava polttoainesäiliö Polttoainesäiliön täyttö Polttoainejärjestelmän täyttäminen Moottoriöljysuositukset Moottoriöljyn tarkistus ja lisäys Ominaisuudet ja hallintalaitteet Kojetauluun kiinnitettävän säätimen ominaisuudet ja käyttö Yksikahvaisen ohjauskonsolin ominaisuudet ja käyttö Ohuen kompassinsuojuksen ominaisuudet ja käyttö Kaksikahvaisen ohjauskonsolin ominaisuudet ja käyttö Kaksikahvaisen ohjauskonsolin, jossa on CAN näppäimistö, ominaisuudet ja käyttö Ohjaimen suojatilan toiminnot ja käyttö Ohjaimen suojatilan, jossa on CAN näppäimistö, ominaisuudet ja käyttö Varoitusjärjestelmä Hydraulinen ajokulman säätö ja kallistus Käyttö Käynnistystä edeltävä tarkistuslista Käyttö jäätymislämpötiloissa Käyttö suolaisessa tai likaisessa vedessä Moottorin totutusajomenettely Moottorin käynnistys Vaihteenvaihto Moottorin pysäyttäminen vi fin

7 Huolto Perämoottorin hoito EPA päästömääräykset Tarkastus ja huoltoaikataulu Jäähdytysjärjestelmän huuhtelu Koppien irrotus ja asennus Ylä ja alakopan puhdistusohjeet Moottorin puhdistusohjeet (käyttö suolaisessa vedessä) Akun tarkastus Verado moottorin akkutiedot Vaimentimen imuilmansuodatin Polttoainejärjestelmä Korroosionsuoja anodit Ajokulman kulumislevyjen vaihto Potkurin vaihto Sytytystulppien tarkastus ja vaihto Sulakkeet DTS johdotusjärjestelmä Apulaitehihnan tarkastus Ajokulman säätöyksikön nesteen tarkistus Ohjaustehostimen nesteen tarkistus Moottoriöljyn vaihto Vaihteistokotelon voitelu Veteen uponnut perämoottori Säilytys Säilytyksen valmistelu Perämoottorin ulko osien suojaus Moottorin sisäosien suojelu Vaihteistokotelon valmistelu Perämoottorin sijoitus säilytystä varten Akun säilytys Vianetsintä Käynnistysmoottori ei pyöritä moottoria Moottori ei käynnisty Moottori käynnistyy, mutta ei kytkeydy vaihteelle Moottori käy epätasaisesti Tehon menetys Akku ei pidä latausta Omistajan huoltoapu Paikallinen korjaushuolto Huolto poissa kotoa Osia ja lisävarusteita koskevat kyselyt Huoltoapu Mercury Marinen huoltotoimistot fin vii

8 Huoltoloki Huoltolokikirja viii fin

9 Takuurekisteröinti YHDYSVALLAT JA KANADA TAKUUTIEDOT Takuusuojan saamiseksi tuote täytyy rekisteröidä Mercury Marinella. Myyntiajankohtana myyntiliikkeen tulee täyttää takuurekisteröinti ja lähettää se välittömästi Mercury Marinelle MercNETin, sähköpostin tai postin välityksellä. Vastaanotettuaan takuurekisteröinnin Mercury Marine kirjaa sen. Myyntiliikkeen tulee antaa sinulle kopio takuurekisteröinnistä. HUOMAUTUS: Mercury Marinen ja Yhdysvalloissa myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoja siltä varalta, että omistajille on lähetettävä ilmoitus tuotteen takaisinkutsusta liittovaltion turvallisuuslakien perusteella. Voit tehdä osoitteenmuutoksen milloin tahansa, myös takuuvaateen yhteydessä, soittamalla Mercury Marinen takuurekisteröintiosastolle tai lähettämällä kirjeen tai faksin, jossa on nimesi, vanha osoitteesi ja uusi osoitteesi sekä moottorin sarjanumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Mercury Marine Attn: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Faksi YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Jos olet ostanut tuotteen Yhdysvaltojen ja Kanadan ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. Takuun siirto UNITED STATES AND CANADA Rajoitettu takuu voidaan siirtää seuraavalle ostajalle, mutta ainoastaan sen käyttämättä jäänyt osa. Tämä ei koske tuotteita, joita on käytetty kaupallisiin sovelluksiin. Voit siirtää takuun seuraavalle omistajalle lähettämällä tai faksaamalla kopion ostokuitista tai -sopimuksesta, uuden omistajan nimen ja osoitteen sekä moottorin sarjanumeron Mercury Marinen takuurekisteröintiosastolle. Lähetä nämä Yhdysvalloissa ja Kanadassa osoitteeseen: Mercury Marine Attn: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Faksi Takuun siirtoa käsitellessään Mercury Marine kirjaa ylös uuden omistajan tiedot. Tästä palvelusta ei veloiteta. YHDYSVALTOJEN JA KANADAN ULKOPUOLELLA Jos olet ostanut tuotteen Yhdysvaltojen ja Kanadan ulkopuolella, ota yhteys maahantuojaan tai lähimpään Marine Power Service Centeriin. fin 1

10 TAKUUTIEDOT Mercuryn tuotesuojaohjelman siirto (pidennetty huoltotakuu) (USA ja Kanada) Tuotesuojaohjelman jäljellä oleva takuuaika voidaan siirtää moottorin seuraavalle ostajalle kolmenkymmenen (30) vuorokauden kuluessa myyntipäivästä. Sopimukset, joita ei siirretä kolmenkymmenen (30) vuorokauden kuluessa seuraavasta ostosta, eivät ole enää voimassa, eikä tuote ole sopimuksen ehtojen mukaisesti enää takuun alainen. Halutessasi siirtää ohjelman seuraavalle omistajalle ota yhteyttä Mercuryn tuotesuojaosastoon tai valtuutettuun jälleenmyyjään ja pyydä siirtopyyntölomake. Lähetä Mercuryn tuotesuojaosastolle kuitti ostosta, täytetty siirtopyyntölomake sekä Mercury Marinelle osoitettu 50,00 USD:n shekki (kutakin moottoria kohti) siirtomaksuksi. Ohjelman takuuta ei voida siirtää tuotteelta toiselle eikä hyväksymättömille sovelluksille. CPO-erikoistakuun (tarkastettu ja kunnostettu moottori) piiriin kuuluvat moottoriohjelmat eivät ole siirrettävissä. Voit pyytää apua tuotesuojaosastolta, Mercury Product Protection Department, numerosta klo CST (keskilännen aikaa), ma pe tai lähettämällä sähköpostia osoitteeseen Mercury Racing Divisionin 2 vuoden rajoitettu takuu (Verado 350 SCi -nelitahtiperämoottori) MITÄ TAKUU KATTAA Mercury Marine takaa, että sen uusissa 350 Verado -nelitahtiperämoottoreissa ei ole materiaali- ja valmistusvirheitä seuraavassa ilmoitettuna takuuaikana. TAKUUN KESTOAIKA Tämä rajoitettu takuu antaa takuusuojan kahden (2) vuoden ajaksi joko tuotteen myyntipäivästä lukien tuotetta vapaa-ajan käyttöön käyttävälle vähittäisostajalle tai siitä päivästä lukien, jolloin tuote otetaan ensimmäisen kerran käyttöön (kumpi tulee ensin). Takuuaikana suoritettu osien korjaus, vaihto tai huoltotehtävä ei pidennä takuuaikaa sen alkuperäistä päättymispäivää edemmäksi. Jäljellä oleva takuuaika voidaan siirtää seuraavalle ostajalle rekisteröimällä tuote asianmukaisesti uudelleen. EHDOT, JOTKA ON TÄYTETTÄVÄ TAKUUSUOJAN SAAMISEKSI Takuun voivat saada ainoastaan vähittäismyyntiasiakkaat, jotka ostavat tuotteensa myyntimaassa Mercury Marinen valtuuttamana tuotteen jälleenmyyjänä toimivalta myyntiliikkeeltä ja silloinkin vasta sen jälkeen, kun Mercury Marinen määrittelemä luovutusta edeltävä tarkastusmenettely on suoritettu ja dokumentoitu. Takuusuoja on saatavissa rekisteröimällä tuote asianmukaisesti valtuutetussa jälleenmyyntipisteessä. Epätarkat huvivenekäyttöä koskevat takuurekisteröintitiedot tai myöhemmin tapahtuva muutos huvivenekäytöstä kaupalliseen käyttöön voivat mitätöidä takuun Mercuryn Marinen yksinomaisen harkinnan perusteella. Säännöllinen huolto, jota selitetään käyttö- ja huoltokäsikirjassa, on tehtävä ajallaan, jotta tuotteen takuusuoja säilyy. Mercury Marine pidättää oikeuden tehdä takuusuojan riippuvaksi asianmukaisen huollon todisteista. MITÄ MERCURY TEKEE Mercuryn yksinomainen ja ainoa velvoite tämän takuun puitteissa on rajoitettu harkintamme mukaan viallisen osan korjaamiseen, kyseisen osan tai osien vaihtamiseen uusiin tai Mercury Marinen hyväksymiin peruskorjattuihin osiin tai Mercury-tuotteen ostohinnan palauttamiseen. Mercury varaa oikeuden tehdä aika ajoin parannuksia tai muutoksia tuotteisiin olematta velvollinen tekemään muutoksia aikaisemmin valmistettuihin tuotteisiin. 2 fin

11 MITEN TAKUUSUOJAN SAA TAKUUTIEDOT Asiakkaan pitää järjestää Mercurylle kohtuullinen tilaisuus korjauksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen takuuhuollon suorittamiseksi. Takuuvaateet tulee esittää tuomalla tuote tarkastettavaksi Mercuryn jälleenmyyntipisteeseen, joka on valtuutettu tuotteen huoltamiseen. Mikäli ostaja ei voi toimittaa tuotetta tällaiselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjallinen ilmoitus. Me huolehdimme sitten tuotteen tarkastuksesta ja takuun kattaman korjaustyön suorittamisesta. Tässä tapauksessa ostaja maksaa kaikki asiaan liittyvät kuljetuskustannukset ja/tai matkakulut. Mikäli takuu ei kata suoritettua huoltoa, ostaja maksaa kaikki sellaiseen liittyvät työ- ja materiaalikustannukset sekä kaikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostajan ei pidä lähettää tuotetta tai tuotteen osia suoraan Mercurylle. Takuun rekisteröintikortti on ainoa pätevä rekisteröintitodiste. Se on takuuoikeuden voimaan saattamiseksi esitettävä myyjälle, kun takuuhuoltoa pyydetään. MITÄ TAKUU EI KATA Tämä rajoitettu takuu ei kata rutiinihuoltokohteita, virityksiä, säätöjä, normaalia kulumista, vaurioita, jotka johtuvat väärinkäytöstä, epänormaalista käytöstä, sellaisen potkurin tai välityssuhteen käytöstä, joka ei salli moottorin käyntiä suositeltavalla täyskaasun kierroslukualueella (katso käyttö- ja huoltokäsikirjaa), tuotteen käytöstä tavalla, joka ei vastaa käyttö- ja huoltokäsikirjantoiminta-/käyttöjakso-osan suosituksia, laiminlyönnistä, onnettomuudesta, veteen uppoamisesta, virheellisestä asennuksesta (asianmukaiset asennusta koskevat tekniset tiedot ja menettelyt ovat tuotteen asennusohjeissa), epäasiallisesta huollosta, sellaisen lisävarusteen tai osan käytöstä, joka ei ole meidän valmistamamme tai myymämme, käytöstä polttoaineilla, öljyillä tai voiteluaineilla, jotka eivät sovi tuotteen kanssa käytettäviksi (katso käyttö- ja huoltokäsikirjaa), osien muuntelusta tai poistamisesta, veden pääsystä moottoriin polttoaineen syötön, imusarjan tai pakoputkiston kautta tai jäähdytysjärjestelmän tukoksesta johtuvan riittämättömän jäähdytysveden tuotteelle aiheuttamista vaurioista, moottorin käyttämisestä poissa vedestä, moottorin asennuksesta liian korkealle peräpeiliin tai veneen ajamisesta moottorin ollessa liian kauas trimmattuna. Tuotteen kaupallinen käyttö, joksi määritellään mikä tahansa työhön tai työsuhteeseen liittyvä tuotteen käyttö tai mikä tahansa tuloa tuottava käyttö, vaikka tuotetta käytettäisiin vain ajoittain sellaisiin tarkoituksiin, mitätöi takuun. Tuotteen käyttö kisoihin tai muuhun kilpailutoimintaan missään vaiheessa, jopa edellisen omistajan toimesta, mitätöi takuun. Tämä takuu ei kata vesiltä nostoon, vesille laskuun, hinaukseen, säilytykseen, puhelimen käyttöön, vuokraan, aiheutuneeseen haittaan, laiturimaksuihin, vakuutuksen hankintaan, lainan maksuihin, ajan hukkaan, ansioiden menetykseen tai mihin tahansa muun tyyppiseen satunnais- tai seurannaisvahinkoon liittyviä kustannuksia. Lisäksi veneen suunnittelusta johtuvaan veneen rakenteiden tai materiaalin poistoon ja/tai vaihtoon liittyvät kulut, jotta tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän takuun kattamia. Mercury Marine ei ole antanut kellekään yksilölle tai yhteisölle, mukaan lukien Mercury Marinen valtuutetut jälleenmyyjät, valtuuksia tehdä muita vakuutuksia, väitteitä tai takuita tuotteesta kuin niitä, jotka sisältyvät tähän rajoitettuun takuuseen, ja jos sellaisia on tehty, ne eivät ole kannekelpoisia Mercury Marinea vastaan. Lisätietoja tämän takuun kattamista tapahtumista ja olosuhteista sekä niistä, joita takuu ei kata, on Takuusuoja -osassa käyttö- ja huoltokäsikirjassa, joka tässä mainittuna muodostaa osan tästä takuusta. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. 3 vuoden rajoitettu takuu korroosiota vastaan TAKUUN LAAJUUS: Mercury Marine takaa, ettei yksikään uusi Mercury-, Mariner-, Mercury Racing-, Sport Jet- tai M 2 -Jet-vetolaite, Mercury Marine -perämoottorin seurantalaite, Mercury MerCruiser -sisämoottori tai - sisäperämoottori (tuote) lakkaa toimimasta korroosion välittömänä seurauksena seuraavassa mainitun ajanjakson aikana. fin 3

12 TAKUUTIEDOT TAKUUN KESTOAIKA: Tämä rajoitettu korroosiotakuu kestää kolme (3) vuotta joko siitä päivämäärästä, jolloin tuote ensimmäiseksi myytiin, tai siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön sen mukaan, kumpi sattuu ensin. Takuuaikana suoritettu osien korjaus, vaihto tai huoltotehtävä ei pidennä takuuaikaa sen alkuperäistä päättymispäivää edemmäksi. Jäljellä oleva takuusuoja voidaan siirtää seuraavalle (ei-kaupallisen käytön) ostajalle rekisteröimällä tuote asianmukaisesti uudelleen. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Takuun voivat saada ainoastaan vähittäismyyntiasiakkaat, jotka ostavat tuotteensa myyntimaassa Mercury Marinen valtuuttamana tuotteen jälleenmyyjänä toimivalta myyntiliikkeeltä ja silloinkin vasta sen jälkeen, kun Mercury Marinen määrittelemä luovutusta edeltävä tarkastusmenettely on suoritettu ja dokumentoitu. Takuusuoja on saatavissa rekisteröimällä tuote asianmukaisesti valtuutetussa jälleenmyyntipisteessä. Käyttö- ja huolto-ohjekirjassa määritettyjen korroosionestolaitteiden on oltava käytössä veneessä ja käyttö- ja huolto-ohjekirjassa esitetty rutiinihuolto täytyy suorittaa määrättynä aikana (mukaan lukien rajoituksetta suoja-anodit, määritettyjen voiteluaineiden käyttö sekä kolhujen ja naarmujen korjaus), jotta takuu olisi voimassa. Mercury Marine pidättää oikeuden tehdä takuusuojan riippuvaksi asianmukaisen huollon todisteista. MITÄ MERCURY TEKEE: Mercuryn yksinomainen ja ainoa velvoite tämän takuun puitteissa on rajoitettu harkintamme mukaan syöpyneen osan korjaamiseen, kyseisen osan tai osien vaihtamiseen uusiin tai Mercury Marinen sertifioimiin peruskorjattuihin osiin tai Mercury-tuotteen ostohinnan palauttamiseen. Mercury varaa oikeuden tehdä aika ajoin parannuksia tai muutoksia tuotteisiin olematta velvollinen tekemään muutoksia aikaisemmin valmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asiakkaan on järjestettävä Mercurylle kohtuullinen mahdollisuus tuotteen korjaamiseen sekä kohtuullinen pääsy tuotteen luo takuuhuollon suorittamiseksi. Takuuvaateet tulee esittää tuomalla tuote tarkastettavaksi Mercuryn jälleenmyyntipisteeseen, joka on valtuutettu tuotteen huoltamiseen. Mikäli ostaja ei voi toimittaa tuotetta tällaiselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjallinen ilmoitus. Me huolehdimme sitten tuotteen tarkastuksesta ja takuun kattaman korjaustyön suorittamisesta. Tässä tapauksessa ostaja maksaa kaikki asiaan liittyvät kuljetuskustannukset ja/tai matkakulut. Mikäli takuu ei kata suoritettua huoltoa, ostaja maksaa kaikki sellaiseen liittyvät työ- ja materiaalikustannukset sekä kaikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostajan ei pidä lähettää tuotetta tai tuotteen osia suoraan Mercurylle. Takuun saamiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksesta takuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rajoitettu takuu ei kata sähköjärjestelmän korroosiota, vaurioiden aiheuttamaa korroosiota, pelkästään kosmeettiseen vaurioon johtavaa korroosiota, väärinkäyttöä tai epäasianmukaista huoltoa, lisävarusteiden, mittareiden tai ohjausjärjestelmien korroosiota, tehtaalla asennetun jet-vetolaitteen korroosiota, vesikasvillisuudesta johtuvaa korroosiota, alle yhden vuoden rajoitetulla tuotetakuulla myytyä tuotetta, varaosia (asiakkaan hankkimia osia), kaupallisessa sovelluksessa käytettyjä tuotteita. Kaupalliseksi käytöksi määritellään mikä tahansa työhön tai työsuhteeseen liittyvä tuotteen käyttö tai mikä tahansa käyttö, joka tuottaa tuloa jonakin aikana takuuajan kuluessa, vaikka tuotetta käytettäisiin vain ajoittain sellaisiin tarkoituksiin. Tämä korroosiotakuu ei kata hajasähkövirtojen aiheuttamaa korroosiovauriota (rannalla olevat sähköliitännät, lähellä olevat veneet, vedenalainen metalli), vaan siltä on suojauduttava käyttämällä korroosionsuojajärjestelmää, esim. Mercury Precision Parts- tai Quicksilver MerCathode -järjestelmää ja/tai galvaanisia eristimiä. Korroosiovaurio, joka aiheutuu virheellisestä kuparipohjaisen kasvillisuudenestomaalin käytöstä, ei myöskään ole tämän rajoitetun takuun kattama. Jos kasvillisuudenestosuojaus on tarpeen, suosittelemme tributyylitina-adipaatti (TBTA) -pohjaisia kasvillisuudenestomaaleja perämoottoreille ja MerCruiser-veneilysovelluksille. Alueilla, joilla TBTA-pohjaiset maalit ovat lakisääteisesti kiellettyjä, voidaan käyttää kuparipohjaisia maaleja runkoon ja peräpeiliin. Älä sivele maalia suoraan perämoottoriin tai MerCruiser-tuotteeseen. Lisäksi on huolellisesti vältettävä sähköä johtavaa yhteyttä takuunalaisen tuotteen ja maalin välillä. MerCruiser-tuotteessa on jätettävä vähintään 38 mm (1.5 in.) maalaamaton osa peräpeiliasennelman ympärille. Katso lisätietoja käyttö- ja huolto-ohjekirjasta. Lisätietoja tämän takuun kattamista tapahtumista ja olosuhteista sekä niistä, joita takuu ei kata, on käyttö- ja huolto-ohjekirjan takuusuojaa käsittelevässä osassa, joka tässä mainittuna muodostaa osan tästä takuusta. 4 fin

13 TAKUUTIEDOT VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Takuun kattavuus ja rajoitusehdot Tämän osan tarkoituksena on korjata joitakin yleisimpiä takuuseen liittyviä väärinkäsityksiä. Seuraavassa on selitetty joitakin huoltotyyppejä, joita takuu ei kata. Seuraavassa esitetyt ehdot muodostavat tässä mainittuina osan seuraavista takuusopimuksista: kolmen vuoden rajoitettu takuu korroosion aiheuttamia vaurioita vastaan, kansainvälinen rajoitettu perämoottoritakuu sekä perämoottorin rajoitettu takuu Yhdysvalloissa ja Kanadassa. Huomioi, että takuu kattaa takuuajan kuluessa tarvittavat materiaali- ja valmistusvioista aiheutuvat korjaukset. Asennusvirheet, onnettomuudet, tavallinen kuluminen ja monet muut tuotteeseen vaikuttavat asiat eivät kuulu takuun piiriin. Takuu rajoittuu materiaali- ja valmistusvikoihin mutta vain silloin, kun kuluttajalle myynti tapahtuu maassa, jonne tuontiin meiltä on saatu valtuudet. Jos sinulla on kysyttävää takuusuojasta, ota yhteys valtuutettuun jälleenmyyjään. Hän vastaa mielellään kaikkiin kysymyksiisi. YLEISET TAKUUN RAJOITUKSET 1. Pienet säädöt ja viritykset, joihin kuuluvat sytytystulppien tai sytytyskomponenttien tarkistus, puhdistus ja säätö, kaasuttimen asetukset, suodattimet, hihnat, hallintalaitteet sekä normaalihuoltojen yhteydessä tehtävä voitelun tarkistus. 2. Tehtaalla asennetut jet-vetolaitteet takuuseen kuulumattomia osia ovat: iskun tai kulumisen aiheuttama jet-vetolaitteen siipipyörän ja jet-vetolaitteen sisuksen vaurio sekä vääränlaisesta huollosta aiheutuva vetoakselin laakereiden vesivaurio. 3. Laiminlyönnin, huollon puutteen, onnettomuuden, epänormaalin käytön tai väärän asennuksen tai huollon aiheuttamat vauriot. 4. Vesiltä nosto ja vesille lasku, hinausmaksut; veneen rakenteesta aiheutuva väliseinien tai materiaalien irrotus ja/tai vaihto tuotteeseen käsiksi pääsemiseksi; kaikki asiaan liittyvät kuljetusmaksut ja/tai matkustusaika jne. Takuuhuoltoa varten on annettava kohtuullinen mahdollisuus päästä käsiksi tuotteeseen. Asiakkaan on toimitettava tuote valtuutetulle jälleenmyyjälle. 5. Asiakkaan pyytämät lisähuoltotyöt, jotka ylittävät takuuvelvollisuuden täyttämiselle välttämättömät työt. 6. Muun kuin valtuutetun jälleenmyyjän suorittamat työt kuuluvat takuun piiriin vain seuraavissa olosuhteissa: kun ne suoritetaan hätätilanteessa (sillä ehdolla, ettei alueella ole valtuutettua myyjää, joka voi suorittaa tarvittavan työn tai joka pystyy nostamaan veneen vesiltä tms. sekä tehdas on antanut tämän liikkeen suorittamille töille etukäteen hyväksynnän). 7. Kaikki satunnais- ja/tai seurannaisvahingot (kaikenlaiset varasto-, puhelin- tai vuokrakulut, vaiva tai ajan tai tulon menetys) ovat omistajan vastuulla. 8. Muiden kuin Mercury Precision tai Quicksilver -osien käyttö takuukorjauksissa. 9. Öljyt, voiteluaineet tai nesteet, jotka on vaihdettu normaalihuollon puitteissa, ovat asiakkaan vastuulla, ellei näiden hukka tai likaantuminen ole aiheutunut tuoteviasta, jota voidaan harkita takuukorvaukseen. 10. Osallistuminen tai valmistuminen kisoihin tai muuhun kilpailutoimintaan tai käyttö kilpailutyyppisen alayksikön kanssa. 11. Moottorimelu ei välttämättä ole merkki vakavasta moottoriviasta. Jos vianmäärittely viittaa vakavaan sisäiseen moottorivikaan, joka voi aiheuttaa rikkoutumisen, melua synnyttävä vika pitää korjata takuun puitteissa. fin 5

14 TAKUUTIEDOT 12. Vedenalaisiin esineisiin osumisen alayksikölle ja/tai potkurille aiheuttamia vaurioita pidetään veneilyvaarana. 13. Veden pääsy moottoriin polttoaineen syötön, imusarjan tai pakojärjestelmän kautta tai veteen upottamalla. 14. Osarikot, jotka aiheutuvat jäähdytysveden puutteesta, joka johtuu moottorin käynnistämisestä kuivana, vieraiden esineiden tukkimista vedenottoaukoista tai liian korkealle asennetusta tai liian kauas trimmatusta moottorista. 15. Tuotteelle sopimattomien poltto- ja voiteluaineiden käyttö. Katso Huolto. 16. Rajoitettu takuumme ei koske sellaisten osien ja lisävarusteiden, joita me emme ole valmistaneet tai myyneet, asentamisen tai käytön tuotteillemme aiheuttamia vaurioita. Sellaisten osien tai lisävarusteiden käytöstä riippumattomat viat kuuluvat takuun piiriin, jos ne muuten täyttävät kyseisen tuotteen rajoitetun takuun ehdot. Yhdysvaltain EPA-päästöjä koskeva rajoitettu takuu Asetuksen 40 CFR kappaleen 1045, alakappaleen B luomien velvoitteiden mukaisesti Mercury Marine antaa vähittäisasiakkaalle viiden vuoden tai 175 käyttötunnin (kumpi tulee ensin) takuun siitä, että moottori on suunniteltu, rakennettu ja varustettu niin, että se noudattaa myyntiajankohtana ilmansuojeluasetuksen (Clean Air Act) pykälän 213 nojalla voimassa olevia sääntöjä eikä moottorissa ole materiaali- tai valmistusvikoja, jotka estäisivät moottoria täyttämästä voimassa olevia määräyksiä. Päästötakuu koskee kaikkia osia, jotka on lueteltu kohdassa Päästöjenhallintajärjestelmän komponentit. Päästöjenhallintajärjestelmän komponentit EPA:n ja Kalifornian päästötakuu koskee kaikkia seuraavassa lueteltuja osia: PÄÄSTÖJENHALLINTAJÄRJESTELMÄN OSAT: 1. Polttoaineen annostelujärjestelmä a. Kaasutin ja sisäiset osat (ja/tai paineensäädin tai polttoaineen ruiskutusjärjestelmä) b. Kylmäkäynnistyksen rikastusjärjestelmä c. Imuventtiilit 2. Imuilmajärjestelmä a. Imusarja b. Turboahdin- ja ahdinjärjestelmät (soveltuvin osin) 3. Sytytysjärjestelmä a. Sytytystulpat b. Magneetto- tai elektroninen sytytysjärjestelmä c. Sytytyksen ajoitusjärjestelmä d. Sytytyskäämi ja/tai ohjausyksikkö e. Sytytysjohdot 4. Voitelujärjestelmä (paitsi 4-tahtimoottorit) a. Öljypumppu ja sisäiset osat b. Öljynruiskuttimet c. Öljymittari 5. Pakokaasujärjestelmä a. Pakosarja b. Pakoventtiilit 6. Edeltävissä järjestelmissä käytettävät sekalaiset osat a. Letkut, kiristimet, liittimet, putket, tiivisteet tai tiivistyslaitteet sekä kiinnitysosat b. Hihnapyörät, hihnat ja välipyörät 6 fin

15 TAKUUTIEDOT c. Tyhjiö-, lämpö-, suunta- ja aikaherkät venttiilit ja katkaisimet. d. Elektroniset säätimet Päästötakuu ei koske osia, joissa esiintyvä vika ei lisäisi moottorin säädettävien osien päästöjä. Kalifornian päästöjen rajoitettu takuu Kalifornian ilmavarantolautakunta (California Air Resources Board) on julkaissut ilmansaasteiden päästömääräykset perämoottoreille. Määräykset pätevät kaikkiin Kaliforniassa vähittäisasiakkaille myytyihin perämoottoreihin, jotka on valmistettu mallivuodeksi 2001 tai myöhemmin. Näiden määräysten mukaisesti Mercury Marine antaa tämän rajoitetun takuun päästöjenhallintajärjestelmille (katso seuraavassa lueteltavat Päästöjenhallintajärjestelmän komponentit) ja takaa lisäksi, että perämoottori on suunniteltu, rakennettu ja varustettu noudattamaan kaikkia voimassa olevia Kalifornian ilmavarantolautakunnan omaksumia sääntöjä sen työturvallisuuslain (Health and Safety Code) lukujen 1 ja 2, osan 5, jaoksen 26 antamien valtuuksien nojalla. Tietoja rajoitetusta takuusta, joka koskee päästöihin liittymättömiä perämoottorin osia, saat perämoottoriisi kuuluvasta rajoitetun takuun ilmoituksesta. TAKUUN LAAJUUS: Mercury Marine takaa, että sen uusien mallivuoden 2001 ja myöhempien sisä- ja sisäperämoottorien päästöjenhallintajärjestelmien osissa (katso Päästöjenhallintajärjestelmän komponentit), jotka kalifornialainen jälleenmyyjä on myynyt Kaliforniassa asuville vähittäisasiakkaille, ei ole materiaali- tai valmistusvikoja, jotka aiheuttavat takuunalaisen osan poikkeamisen kaikissa olennaisissa suhteissa Mercury Marinen Kalifornian ilmavarantolautakunnalle jättämässä sertifiointihakemuksessa kuvatusta osasta ajanjaksoksi ja ehdoilla, jotka ilmoitetaan myöhempänä. Takuuvian määrityksen hinta kuuluu takuun piiriin (jos takuukorvaushakemus hyväksytään). Takuun alaisen osan vioittumisen aiheuttamat vauriot muille moottorin osille korjataan myös takuun alaisina. TAKUUN KESTOAIKA: Tämä rajoitettu takuu antaa suojan uusien mallivuoden 2001 ja myöhempien perämoottorien, jotka on myyty Kaliforniassa vähittäisasiakkaalle, päästöjenhallintajärjestelmille neljäksi (4) vuodeksi joko tuotteen ensimmäisestä myyntipäivästä tai ensimmäisestä käyttöönottopäivästä sen mukaan, kumpi tapahtuu ensin, tai moottorin 250 käyttötunniksi (moottorin tuntimittarin määrittelemänä, jos sellainen on asennettu). Päästöihin liittyvät normaalin kunnossapidon kohteet, kuten sytytystulpat ja suodattimet, jotka ovat takuunalaisten osien listalla, on taattu vain niiden ensimmäiseen vaadittavaan vaihtoon asti. Lisätietoja on kohdassa Päästöjenhallintajärjestelmän osat ja huoltoaikataulu. Takuuaikana suoritettu osien korjaus, vaihto tai huoltotehtävä ei pidennä takuuaikaa sen alkuperäistä päättymispäivää edemmäksi. Voimassa oleva takuuaika voidaan siirtää seuraavalle ostajalle. (Katso takuun siirtoa koskevia ohjeita.) MITEN TAKUUSUOJA SAADAAN: Asiakkaan pitää järjestää Mercurylle kohtuullinen tilaisuus korjauksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen takuuhuollon suorittamiseksi. Takuuvaateet tulee esittää tuomalla tuote tarkastettavaksi Mercuryn jälleenmyyntipisteeseen, joka on valtuutettu tuotteen huoltamiseen. Jos ostaja ei voi toimittaa tuotetta sellaiselle jälleenmyyjälle, ilmoita asiasta Mercury Marinelle, jolloin Mercury järjestää tarkastuksen ja takuunalaiset korjaukset. Tässä tapauksessa ostaja maksaa kaikki asiaan liittyvät kuljetuskustannukset ja/tai matkakulut. Mikäli takuu ei kata suoritettua huoltoa, ostaja maksaa kaikki sellaiseen liittyvät työ- ja materiaalikustannukset sekä kaikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostajan ei pidä lähettää tuotetta tai tuotteen osia suoraan Mercurylle. MITÄ MERCURY TEKEE: Mercury Marinen yksinomainen ja ainoa velvoite tämän takuun puitteissa on rajoitetusti, omalla kustannuksellamme ja valintamme mukaan korjata tai vaihtaa vialliset osat uusiin tai Mercury Marinen hyväksymiin peruskorjattuihin osiin tai korvata Mercury-tuotteesta maksettu hinta. Mercury varaa oikeuden tehdä aika ajoin parannuksia tai muutoksia tuotteisiin olematta velvollinen tekemään muutoksia aikaisemmin valmistettuihin tuotteisiin. MITÄ TAKUU EI KATA: Tämä rajoitettu takuu ei kata rutiinihuoltokohteita, virityksiä, säätöjä, normaalia kulumista, väärinkäytön aiheuttamia vaurioita, epänormaalia käyttöä, potkurin tai välityssuhteen käyttöä, joka ei salli moottorin käyntiä suositeltavalla täyskaasun kierrosluvulla (katso Yleistietoja Tekniset tiedot), tuotteen käyttöä tavalla, joka ei vastaa käyttö- ja huolto-oppaan toiminta-/käyttökierto-osan suosituksia, laiminlyöntiä, onnettomuuksia, uppoamista, väärää asennusta (asianmukaiset asennusmääritykset ja - tekniikat on selostettu tuotteen asennusohjeissa), epäkelpoa huoltoa, suihkupumpun siipipyöriä ja sisuksia, käyttämistä polttoaineiden, öljyjen tai voiteluaineiden kanssa, jotka eivät sovellu tuotteessa käytettäviksi (katso Polttoaine ja öljy), osien muuttelu tai poistaminen. fin 7

16 TAKUUTIEDOT Tämä takuu ei kata vesiltä nostoon, vesille laskuun, hinaukseen, säilytykseen, puhelimen käyttöön, vuokraan, aiheutuneeseen haittaan, laiturimaksuihin, vakuutuksen hankintaan, lainan maksuihin, ajan hukkaan, ansioiden menetykseen tai mihin tahansa muun tyyppiseen satunnais- tai seurannaisvahinkoon liittyviä kustannuksia. Lisäksi veneen suunnittelusta johtuvaan veneen rakenteiden tai materiaalin poistoon ja/tai vaihtoon liittyvät kulut, jotta tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän takuun kattamia. Takuuseen kuulumattoman päästöjenhallintalaitteiden ja -järjestelmien kunnossapidon, vaihdon tai korjauksen saa suorittaa mikä tahansa venemoottorien korjausliike tai -henkilö. Muiden kuin Mercury-osien käyttö takuuseen kuulumattomaan kunnossapitoon ja korjaukseen ei ole peruste muiden takuunalaisten töiden kieltämiseen. Lisäosien (kuten Kalifornian sääntökokoelman nimikkeen 13 kohdassa 1900 (b)(1) ja (b) (10) on määritelty) tai muutettujen osien käyttö, joita Kalifornian ilmavarantolautakunta ei ole sallinut, voi olla perusteena takuuvaateen kieltämiseen Mercuryn Marinen harkinnan mukaan. Sallimattomien lisäosien tai muutettujen osien aiheuttamat takuunalaisten osien viat eivät kuulu takuun piiriin. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Jos sinulla on kysymyksiä takuuseen liittyvistä oikeuksistasi tai velvollisuuksistasi, ota yhteys Mercury Marineen numerossa (USA). Kalifornian ilmavarantolautakunnan selitys Kalifornian päästöjenhallinnan takuuilmoituksesta TAKUUSEEN LIITTYVÄT OIKEUTESI JA VELVOLLISUUTESI: Kalifornian ilmavarantolautakunta selittää mielellään mallivuoden 2001 ja myöhempien perämoottorien päästöjenhallintajärjestelmän takuun. Kaliforniassa uudet perämoottorit täytyy suunnitella, rakentaa ja varustaa täyttämään osavaltion ankarat savusumua estävät normit. Mercury Marinen täytyy antaa takuu perämoottorisi päästöjenhallintajärjestelmälle alla lueteltaviksi ajoiksi edellyttäen, ettei perämoottoriasi ole käytetty väärin, laiminlyöty tai huollettu kelvottomasti. Moottorin päästöjenhallintajärjestelmään voi kuulua sellaisia osia kuin kaasutin tai polttoaineen ruiskutusjärjestelmä, sytytysjärjestelmä tai katalysaattori. Siihen voi myös sisältyä letkuja, hihnoja, liittimiä ja muita päästöihin liittyviä asennelmia. Missä takuunalainen vika esiintyy, Mercury Marine korjaa perämoottorisi ilman sinulle koituvia kuluja, mukaan lukien vianmääritys, osat ja työ. VALMISTAJAN TAKUUSUOJA: Valitut päästöjenhallintaosat mallivuoden 2001 ja myöhemmistä perämoottoreista ovat takuun alaisia neljä (4) vuotta tai 250 käyttötuntia sen mukaan, kumpi sattuu ensin. Käyttötunteihin perustuva takuusuoja sallitaan kuitenkin vain perämoottoreille ja aluksille, jotka on varustettu asiallisilla tuntimittareilla tai niitä vastaavilla. Jos jokin päästöihin liittyvä moottorisi osa vioittuu takuun ollessa voimassa, Mercury Marine korjaa tai vaihtaa osan. OMISTAJAN TAKUUSEEN LIITTYVÄT VELVOLLISUUDET: Perämoottorin omistajana olet vastuussa vaadittavan kunnossapidon suorittamisesta, jonka näet Huolto -osasta. Mercury Marine suosittelee, että pidät tallessa kaikkien perämoottoriisi liittyvien huoltotöiden kuitit, mutta Mercury Marine ei voi kieltää takuuta pelkästään kuittien puutteen vuoksi tai sen takia, ettet ole varmistanut kaikkien aikataulun mukaisten huoltotöiden suorittamista. Perämoottorin omistajana sinun pitäisi kuitenkin olla tietoinen siitä, että Mercury Marine voi kieltää sinulta takuusuojan, jos perämoottorisi tai sen osa on vioittunut väärinkäytön, laiminlyönnin, kelvottoman kunnossapidon tai hyväksymättömien muutosten tähden. Olet velvollinen viemään perämoottorisi Mercury-jälleenmyyjälle, jolla on valtuudet huoltaa tuote, heti kun ongelma esiintyy. Takuukorjaukset suoritetaan loppuun kohtuullisessa ajassa, joka ei ylitä 30 päivää. 8 fin

17 TAKUUTIEDOT Jos sinulla on kysymyksiä takuuseen liittyvistä oikeuksistasi tai velvollisuuksistasi, ota yhteys Mercury Marineen numerossa (USA). Päästöjen todistuskyltti (tähti) Perämoottorien koppaan on kiinnitetty jokin seuraavista tähtimerkeistä. Puhtaamman venemoottorin symboli merkitsee: Puhtaampi ilma ja vesi terveellisempi elämäntyyli ja ympäristö. Parempi polttoainetalous polttaa jopa prosenttia vähemmän bensiiniä ja öljyä kuin tavalliset kaasuttimelliset kaksitahtimoottorit säästäen rahaa ja luonnonvaroja. Pitempi päästötakuu suojelee kuluttajaa tehden käytöstä huoletonta. Yksi tähti Vähäiset päästöt Yhden tähden merkki osoittaa, että moottori täyttää ilmavarantolautakunnan vuoden 2001 pakokaasupäästöjen normit. Moottorien, jotka täyttävät nämä normit, päästöt ovat 75 % alhaisempia kuin tavallisten kaasuttimellisten kaksitahtimoottorien. Nämä moottorit vastaavat Yhdysvaltain EPA:n vuonna 2006 venemoottoreilta vaadittavia normeja. Kaksi tähteä Hyvin vähäiset päästöt Kahden tähden merkki osoittaa, että moottori täyttää ilmavarantolautakunnan vuonna 2004 henkilöveneiltä ja perämoottoreilta vaadittavat pakokaasunormit. Nämä normit täyttävien moottorien päästöt ovat 20 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. Kolme tähteä Ultravähäiset päästöt Kolmen tähden merkki osoittaa, että moottori täyttää ilmavarantolautakunnan vuonna 2008 henkilöveneiltä ja perämoottoreilta vaadittavat pakokaasujen päästönormit tai veneiden sisäperä- ja sisämoottoreilta vaadittavat pakokaasujen päästönormit. Nämä normit täyttävien moottorien päästöt ovat 65 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. Neljä tähteä Superultravähäiset päästöt Neljän tähden merkki osoittaa, että moottori täyttää ilmavarantolautakunnan vuonna 2009 sisäperä- ja sisämoottoreilta vaadittavat pakokaasunormit. Henkilökohtaiset vesialukset ja veneiden perämoottorit voivat myös täyttää nämä normit. Nämä normit täyttävien moottorien päästöt ovat 90 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. fin 9

18 Veneilijän velvollisuudet YLEISTIETOJA Käyttäjä (veneen kuljettaja) on vastuussa veneen oikeasta ja turvallisesta käytöstä sekä veneessä olijoiden ja muiden ihmisten turvallisuudesta. Suosittelemme ehdottomasti, että jokainen käyttäjä (kuljettaja) lukee ja ymmärtää tämän käyttöohjekirjan koko sisällön ennen perämoottorin käyttöä. Varmista, että kuljettajan lisäksi veneessä on ainakin yksi henkilö, joka on saanut perusopastusta perämoottorin käynnistyksessä ja käytössä sekä veneen käsittelyssä siltä varalta, että kuljettaja ei pysty käyttämään venettä. Ennen perämoottorin käyttöä Lue tämä ohjekirja huolellisesti. Opettele käyttämään perämoottoriasi oikein. Jos sinulla on kysyttävää, ota yhteys jälleenmyyjään. Turvallisuus- ja käyttöohjeiden noudattaminen sekä niiden ohella terveen järjen käyttö voi auttaa estämään henkilövammoja ja tuotevaurioita. Tässä ohjekirjassa sekä moottorissa olevissa turvallisuusohjetarroissa käytetään seuraavia turvallisuusvaroituksia, jotta kiinnität huomiota erityisiin turvallisuusohjeisiin, joita on noudatettava.! VAARA Osoittaa vaarallisen tilanteen, joka johtaa kuolemaan tai vakavaan vammaan, jos sitä ei vältetä.! VAARA Osoittaa vaarallisen tilanteen, joka voi johtaa kuolemaan tai vakavaan vammaan, jos sitä ei vältetä.! VAROITUS Osoittaa vaarallisen tilanteen, joka voi johtaa lievään tai kohtalaiseen vammaan, jos sitä ei vältetä. HUOMAUTUS Osoittaa tilanteen, joka voi johtaa moottorin tai muun tärkeän osan rikkoutumiseen, jos sitä ei vältetä. Veneen sopiva moottoriteho! VAARA Veneen suurimman nimellisteholukeman ylittäminen voi aiheuttaa vakavan vamman tai kuoleman. Veneen ylirasittaminen saattaa vaikuttaa veneen hallinta- ja kelluntaominaisuuksiin tai rikkoa peräpeilin. Älä asenna moottoria, joka ylittää veneen suurimman nimellisteholukeman. 10 fin

19 YLEISTIETOJA Älä käytä liian tehokasta moottoria tai kuormita venettäsi liikaa. Useimmissa veneissä on kilpi, josta näkyy suurin hyväksytty teho ja kuormitus tiettyihin määräyksiin perustuvan valmistajan ilmoituksen mukaan. Jos jokin on epäselvää, ota yhteyttä jälleenmyyjääsi tai veneen valmistajaan. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY SUURIN STAATTINEN VESIRAJA XXX XXX Staattisen vesirajan, veneen ollessa levossa, on oltava tyhjäkäynnin pakoaukon holkissa (joka sijaitsee perämoottorin takaosassa) olevan MAX STATIC WATERLINE -merkin alapuolella, kun perämoottori on kallistettu täysin alas-/sisään. Jos vesiraja on MAX STATIC WATERLINE -merkin yläpuolella, säädä veneen kuormaa eteenpäin tai lisää (kohota) perämoottorin asennuskorkeutta, kunnes merkki on vesirajan yläpuolella. MAX STATIC WATERLINE 4224 Pikaveneen ja suuritehoisen veneen ajo Jos perämoottoriasi käytetään pikaveneessä tai suuritehoisessa veneessä, joka ei ole sinulle ennestään tuttu, suosittelemme, ettet aja sitä koskaan huippunopeudella pyytämättä ensin alustavaa opastusta ja tutustumisajoa jälleenmyyjältä tai toiselta kuljettajalta, jolla on kokemusta vene/perämoottoriyhdistelmästä. Lisätietoja on lehtisessä Suuritehoisen veneen ajo jonka saat jälleenmyyjältä, maahantuojalta tai Mercury Marinelta. Kauko-ohjauksella varustetut perämoottorit Perämoottorissa on oltava Mercuryn kaukosäädin, joka on suunniteltu digitaaliselle kaasu- ja vaihteenvaihtojärjestelmälle. Kaukosäädinjärjestelmään kuuluu vaihteella käynnistämisen esto. Narullinen hätäkatkaisin Hätäkatkaisimen tarkoituksena on sammuttaa moottori, kun kuljettaja siirtyy niin kauas kuljettajan paikalta (esim. jos hän paiskautuu vahingossa pois paikaltaan), että katkaisin aktivoituu. Ohjauskahvalliset perämoottorit ja eräät kaukosäädinmallit on varustettu narullisella hätäkatkaisimella. Narullinen hätäkatkaisin voidaan asentaa lisävarusteeksi yleensä kojelautaan tai kuljettajan paikan viereiseen laitaan. fin 11

20 YLEISTIETOJA Narun pituus on yleensä cm (4 5 ft.) suoraksi vedettynä, ja sen toisessa päässä on laatta, joka työnnetään katkaisimeen, ja toisessa päässä on hakanen, joka kiinnitetään kuljettajaan. Hätäkatkaisijan naru on kierteinen, jotta se on lepotilassa niin lyhyt kuin mahdollista eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jotta minimoidaan todennäköisyys sen aktivointiin vahingossa, jos kuljettaja siirtyilee tarkoituksella kuljettajan normaalin paikan lähettyvillä. Jos halutaan lyhyempi hätäkatkaisinnaru, kierrä naru kuljettajan ranteen tai säären ympäri tai tee naruun solmu. a b a - b - Hätäkatkaisimen naru Narullinen hätäkatkaisin Lue seuraavat turvallisuustiedot ennen kuin jatkat. Tärkeitä turvallisuustietoja: Hätäkatkaisimen tarkoituksena on sammuttaa moottori, kun kuljettaja siirtyy niin kauas kuljettajan paikalta, että katkaisin aktivoituu. Näin tapahtuu, jos kuljettaja putoaa vahingossa laidan yli tai liikkuu riittävän kauas kuljettajan paikalta veneen sisällä. Laidan yli putoaminen ja vahingossa veneestä ulos paiskautuminen tapahtuu todennäköisemmin matalalaitaisissa kumiveneissä, kalastusveneissä, urheiluveneissä ja kevyissä, herkästi ohjautuvissa veneissä, joita ohjataan käsikahvalla. Laidan yli putoaminen ja vahingossa paiskautuminen johtuvat myös todennäköisemmin huonoista käyttötavoista, joihin kuuluvat istuimen selkänojan tai laidan päällä istuminen plaanausnopeuksilla, seisominen plaanausnopeuksilla, kalastusveneen kohotetuilla kansilla istuminen, plaanausnopeudella ajo matalassa tai esteitä sisältävässä vedessä, otteen irrottaminen ohjauspyörästä tai -kahvasta, joka vetää jompaankumpaan suuntaan, alkoholin tai huumeiden käyttö tai uskalias veneen käsittely suurilla nopeuksilla. Vaikka hätäkatkaisimen aktivointi pysäyttää moottorin välittömästi, veneen eteneminen jatkuu jonkin matkaa riippuen nopeudesta ja mahdollisesta kääntökulmasta sammutushetkellä. Vene ei kuitenkaan tee täyttä ympyräkäännöstä. Vene voi vapaana kulkiessaan aiheuttaa sen kulkureitillä oleville vammoja, jotka ovat yhtä vakavia, kuin veneen kulkiessa moottorin voimalla. Suositamme vakavasti, että muille veneessä oleville opetetaan asianmukaiset käynnistys- ja ajomenettelyt siltä varalta, että he joutuvat käyttämään moottoria hätätilanteessa (esim. jos kuljettaja heittyy vahingossa ulos veneestä).! VAARA Jos kuljettaja putoaa veneestä, moottori on sammutettava välittömästi veneen iskusta aiheutuvan vakavan vamman tai kuoleman mahdollisuuden vähentämiseksi. Hätäkatkaisin on aina kiinnitettävä hyvin narulla kuljettajaan.! VAARA Vältä hidastusvoimien aiheuttama vakava vamma tai kuolema, joka johtuu hätäkatkaisimen vahingossa tai tahattomasti aktivoitumisesta. Veneen kuljettaja ei saa koskaan lähteä kuljettajan paikalta irrottamatta hätäkatkaisimen narua itsestään. Katkaisimen aktivoituminen vahingossa tai tahattomasti normaalin ajon aikana on myös mahdollista. Tämä voi aiheuttaa jonkin tai kaikki seuraavista, mahdollisesti vaarallisista tilanteista: Veneessä olevat saattavat sinkoutua eteenpäin eteenpäin-liikkeen odottamattoman menetyksen takia. Tämä koskee erityisesti veneen etuosassa olevia matkustajia, jotka saattavat sinkoutua keulan yli ja mahdollisesti iskeytyä vaihteiston koteloon tai potkuriin. 12 fin

21 YLEISTIETOJA Tehon ja ohjauksen hallinnan menetys kovan merenkäynnin, voimakkaan virran tai kovan tuulen vallitessa. Hallinnan menetys laituriin ajettaessa. PIDÄ NARULLINEN HÄTÄKATKAISIN JA KATKAISIMEN NARU HYVÄSSÄ TOIMINTAKUNNOSSA Tarkista ennen jokaista käyttöä, että narullinen hätäkatkaisin toimii kunnolla. Käynnistä moottori ja sammuta se vetämällä hätäkatkaisimen narusta. Jos moottori ei sammu, vie katkaisin korjattavaksi ennen veneen käyttöä. Tarkasta ennen jokaista käyttöä silmämääräisesti, että hätäkatkaisin on hyvässä toimintakunnossa eikä sen narussa ole repeämiä, viiltoja tai kulumia. Tarkasta, että narun päissä olevat kiinnikkeet ovat hyvässä kunnossa. Vaihda vaurioituneet tai kuluneet hätäkatkaisimen narut. Vedessä olevien ihmisten suojaaminen KUN RISTEILET Vedessä seisovan tai kelluvan ihmisen on vaikea väistää häntä kohti tulevaa venettä, vaikka se liikkuisi hitaastikin Hidasta vauhtia ja ole äärimmäisen varovainen aina veneillessäsi vesillä, joilla saattaa olla ihmisiä. Veneen liikkuessa (itsestään) perämoottorin vaihdevivun ollessa vapaalla veden voima riittää pyörittämään potkuria. Tämä potkurin vapaa pyöriminen voi aiheuttaa vakavan vamman. VENEEN OLLESSA PAIKOILLAAN! VAARA Pyörivä potkuri, liikkuva vene tai mikä tahansa veneeseen kiinnitetty kova esine saattaa aiheuttaa vakavan vamman tai kuoleman uimareille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vaihda perämoottori vapaalle ja sammuta se, ennen kuin annat kenenkään uida tai oleskella vedessä veneesi lähellä. Matkustajien turvallisuusviesti ponttoni- ja kansiveneet Pidä veneen liikkuessa silmällä kaikkien matkustajien sijaintia. Älä anna yhdenkään matkustajan seistä tai käyttää sellaisia istuimia, joita ei ole tarkoitettu tyhjäkäyntiä suuremmalla nopeudella ajoon. Veneen nopeuden äkkinäinen hidastuminen, mikä seuraa esimerkiksi törmäyksestä suureen aaltoon tai vanaveteen, äkillisestä kaasun vähentymisestä tai jyrkästä veneen suunnan muutoksesta, voi heittää matkustajat veneen etuosan yli. Putoaminen veneen etuosan yli kahden ponttonin väliin saattaa heidät vaaraan joutua perämoottorin tielle. VENEET, JOISSA ON AVOIN ETUKANSI Kukaan ei saa koskaan oleskella kannella keulakaiteen edessä veneen liikkuessa. Pidä kaikki matkustajat keulakaiteen tai -aitauksen takana. fin 13

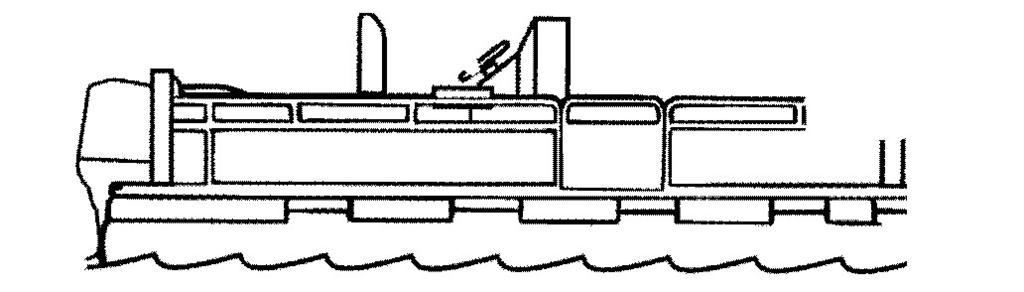

22 YLEISTIETOJA Etukannella oleskelevat henkilöt voivat helposti heittyä laidan yli, tai jos ihmiset riiputtavat jalkojaan etureunan yli, aallokko voi vetäistä heidät jaloista veteen ! VAARA Jos veneessä istutaan tai seisotaan muilla kuin matkustajille tarkoitetuilla alueilla veneen ajaessa tyhjäkäyntiä nopeammin, seurauksena voi olla vakava vamma tai kuolema. Pysy loitolla kannen etupäästä tai koholla olevista tasoista ja istu, kun vene on liikkeessä. VENEET, JOIDEN ETUPÄÄHÄN ON ASENNETTU KORKEAJALUSTAISET KALASTUSTUOLIT Korotettuja kalastustuoleja ei ole tarkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä tai uistelua nopeammalla vauhdilla. Istu ainoastaan istuimilla, jotka on tarkoitettu suuremmilla nopeuksilla matkustamiseen. Odottamaton äkillinen veneen nopeuden hidastuminen voi pudottaa korkeammalla istuvan matkustajan veneen etuosan yli fin

23 YLEISTIETOJA Peräaaltojen ja vanavesien yli hyppiminen Huviveneiden ajaminen aaltojen ja vanavesien yli kuuluu veneilyyn. Mikäli tätä tehdään sellaisella nopeudella, että veneen runko nousee osittain tai kokonaan vedestä, syntyy tiettyjä vaaroja, etenkin veneen palatessa veteen Suurin vaara on se, että vene muuttaa suuntaa kesken hyppyä. Sellaisessa tapauksessa laskeutuminen voi aiheuttaa veneen rajun suunnanmuutoksen. Tällainen äkkinäinen suunnanvaihdos voi heittää matkustajat istuimiltaan tai veneen laidan yli.! VAARA Peräaaltojen tai vanavesien yli hyppiminen voi aiheuttaa vakavan vamman tai kuoleman, koska se voi heittää matkustajat istuimiltaan tai veneen laidan yli. Vältä mahdollisuuksien mukaan aallon tai vanaveden aiheuttamia hyppyjä. Veneesi päästessä törmäämään aaltoon tai vanaveteen on olemassa toinenkin harvinaisempi vaarallinen seuraus. Jos veneen ilmassa ollessa keula koukkaa tarpeeksi syvään alaspäin, se saattaa veteen koskettaessaan tunkeutua vedenpinnan alle ja sukeltaa hetken ajaksi. Tämä pysäyttää heti veneen lähes täysin ja heittää veneessä olijat eteenpäin. Vene voi myös ohjautua jyrkästi sivusuuntaan. Vedenalaisiin esteisiin osuminen Vähennä nopeutta ja jatka varovasti aina, kun ajat veneellä matalassa vedessä tai alueilla, joilla epäilet olevan vedenalaisia esteitä, joihin perämoottori tai veneen pohja voivat osua. Tärkein kelluvien tai vedenalaisten esteiden aiheuttamien vammojen tai törmäysvaurioiden vähentämiskeino on veneen nopeuden rajoittaminen. Tällaisissa olosuhteissa veneen vähimmäisplaanausnopeuden on oltava km/h (15 25 mph) Kelluvaan tai vedenalaiseen esineeseen osuminen voi johtaa lukemattomiin eri tilanteisiin. Jotkut näistä tilanteista voivat aiheuttaa seuraavaa: Osa perämoottorista tai koko perämoottori voi murtua irti ja lentää veneeseen. fin 15

24 YLEISTIETOJA Vene voi yhtäkkiä vaihtaa suuntaa. Tällainen äkillinen suunnanvaihdos voi heittää matkustajat istuimiltaan tai veneen laidan yli. Vene voi hidastua nopeasti. Tämä heittää matkustajat eteenpäin tai jopa veneen laidan yli. Törmäys vaurioittaa perämoottoria ja/tai venettä. Pidä mielessä, että tärkein vammojen tai törmäysvaurioiden vähentämiskeino on veneen nopeuden rajoittaminen. Veneen nopeus tulee rajoittaa vähimmäisplaanausnopeuteen, kun ajetaan vesillä, joilla tiedetään olevan vedenalaisia esteitä. Vedenalaiseen esineeseen osumisen jälkeen moottori pitää sammuttaa mahdollisimman pian ja on tarkistettava, ettei osia ole rikkoutunut tai löystynyt. Jos vaurioita näkyy tai epäillään, perämoottori pitää viedä valtuutetulle jälleenmyyjälle perusteellista tarkastusta ja tarvittavia korjauksia varten. Pitää myös tarkastaa, ettei veneessä ole runko- tai peräpeilimurtumia tai vuotoja. Vaurioituneen perämoottorin käyttäminen voi aiheuttaa lisävaurioita perämoottorin muille osille tai vaikuttaa veneen hallintaan. Jos käyttöä on välttämätöntä jatkaa, tee niin huomattavasti pienemmillä nopeuksilla.! VAARA Jos käytetään venettä tai moottoria, jossa on törmäyksen aiheuttamia vaurioita, seurauksena voi olla tuotevaurio, vakava vamma tai kuolema. Jos alus joutuu minkäänlaiseen törmäykseen, pyydä valtuutettua Mercury Marine -jälleenmyyjää tarkastamaan ja korjaamaan alus tai moottori. Pakokaasupäästöt VARO HÄKÄMYRKYTYSTÄ Häkä (CO) on tappava kaasu, jota esiintyy kaikkien polttomoottoreiden pakokaasuissa, mukaan lukien moottorit, jotka liikuttavat veneitä, ja generaattorit, jotka antavat tehoa veneiden lisävarusteille. Sellaisenaan CO on hajuton, väritön ja mauton kaasu, mutta jos voit haistaa tai maistaa moottorin pakokaasuja, hengität itse asiassa häkää (CO). Häkämyrkytyksen alkuoireisiin, jotka ovat samankaltaisia merisairaus- tai humaltumisoireiden kanssa, kuuluvat päänsärky, huimaus, uneliaisuus ja pahoinvointi.! VAARA Moottorin pakokaasujen hengittäminen voi aiheuttaa häkämyrkytyksen. Se taas voi johtaa tajuttomuuteen, aivovaurioon tai kuolemaan. Vältä altistusta hä'älle. Pysyttele loitolla pakokaasualueista moottorin käydessä. Pidä vene hyvin tuuletettuna sekä sen seisteissä paikoillaan että ajon aikana. PYSYTTELE LOITOLLA PAKOKAASUALUEISTA Moottorin pakokaasut sisältävät haitallista häkää. Vältä alueita, joilla on konsentroituja moottorin pakokaasuja. Kun moottori käy, pidä uimarit loitolla veneestä, älä istu, makaa tai seiso uintialustalla tai sisääntulotikkailla. Kun olet matkalla, älä anna matkustajien olla välittömästi veneen takana (alustalta roikkuminen, lainelautailu/ bodysurffaus). Sen lisäksi, että tämä vaarallinen toiminta asettaa kyseisen henkilön alueelle, jossa on erittäin korkea moottorin pakokaasukonsentraatio, se myös altistaa hänet vaaralle loukkaantua veneen potkurista. 16 fin

25 YLEISTIETOJA HYVÄ TUULETUS Tuuleta matkustajien paikka, avaa sivuverhot tai etupään luukut kaasujen poistamiseksi. Esimerkki hyvästä ilman virtauksesta veneen läpi: HUONO TUULETUS Tietyissä ajo- ja/tai tuuliolosuhteissa pysyvästi katetut tai purjekankaalla katetut hytit tai ohjaamot, joissa on riittämätön tuuletus, voivat vetää sisään häkää. Asenna veneeseen yksi tai useampi häkäilmaisin. Harvinaisissa tapauksissa, erittäin tyynellä säällä, uimarit ja matkustajat, jotka ovat paikallaan seisovan veneen avoimella alueella, jossa tai jonka lähellä käy moottori, saattavat altistua vaaralliselle häkätasolle. 1. Esimerkkejä huonosta tuuletuksesta veneen seistessä paikallaan: a b a - b - Moottorin käyttö, kun vene on ahtaassa laituripaikassa Kiinnitettynä paikkaan, jossa on lähellä toinen vene, jonka moottori käy 2. Esimerkkejä huonosta tuuletuksesta veneen liikkuessa: a b a - b - Veneen ajokulma, jossa keula on liian korkealla Veneen ajaminen etupään luukkuja avaamatta (farmariautoilmiö) Perämoottorin varusteiden valitseminen Tätä perämoottoria varten on suunniteltu ja testattu aidot Mercury Precision- ja Quicksilver-varusteet. Lisävarusteet ovat saatavissa Mercury Marine -jälleenmyyjiltä. fin 17

26 YLEISTIETOJA TÄRKEÄÄ: Tarkista asia jälleenmyyjältä ennen lisävarusteiden asentamista. Hyväksyttyjen lisävarusteiden väärinkäyttö tai hyväksymättömien lisävarusteiden käyttö voi vaurioittaa tuotetta. Joitakin varusteita, jotka eivät ole Mercury Marinen myymiä tai suunnittelemia, ei voida turvallisesti käyttää tässä perämoottorissa tai perämoottorin käyttöjärjestelmässä. Hanki ja lue kunkin lisävarusteen erilliset asennus-, käyttö- ja huolto-oppaat. Ehdotuksia turvalliseen veneilyyn Jotta voit turvallisesti nauttia vesistöistä, tutustu paikallisiin ja muihin hallituksen veneilysäännöksiin ja - rajoituksiin sekä harkitse seuraavia ehdotuksia. Käytä kelluntavälineitä. Varaa jokaiselle veneessä olevalle henkilölle hyväksytyn mallinen, sopivaa kokoa oleva (lain vaatima) kelluntaväline, joka on helposti saatavilla. Älä ylikuormita venettä. Useimmille veneille on ilmoitettu ja vahvistettu todisteella maksimikuorman (painon) kantokyky (katso veneesi kantokykyä osoittavaa kilpeä). Jos jokin on epäselvää, ota yhteyttä jälleenmyyjääsi tai veneen valmistajaan. Suorita turvatarkastukset ja vaadittavat huollot.. Noudata säännöllistä aikataulua ja varmista, että kaikki korjaukset tehdään kunnolla. Tunne kaikki veneilysäännöt ja -lait ja noudata niitä vesistöillä. Veneen kuljettajien pitää suorittaa veneilyturvallisuuskurssi. Yhdysvalloissa kursseja tarjoavat: 1) U.S. Coast Guard Auxiliary, 2) Power Squadron, 3) Punainen risti ja 4) kaikki osavaltion veneilylain valvontaviranomaiset. Asiaa voi tiedustella soittamalla Veneilyn Kuuman Linjan numeroon tai Boat U.S. Foundation numeroon Varmista, että jokainen istuu veneessä asianmukaisesti. Älä anna kenenkään istua tai oleskella missään veneen osassa, jota ei ole tarkoitettu tällaiseen käyttöön. Tähän kuuluvat istuimien selkänojat, laidat, peräpeili, keula, kannet, kohotetut kalastustuolit ja kaikki kääntyvät kalastustuolit; sekä kaikki sellaiset paikat, joista äkillinen odottamaton kiihdytys, äkkipysähdys, veneen hallinnan odottamaton menetys tai äkillinen veneen liike voi aiheuttaa henkilön paiskautumisen laidan yli tai veneen sisälle. Älä koskaan veneile alkoholin tai huumeiden vaikutuksen alaisena (se on laitonta).. Alkoholin tai huumeiden käyttö heikentää harkintakykyä ja hidastaa huomattavasti reagointikykyä. Opeta veneen käyttöä myös muille. Opeta vähintään yhdelle veneessä olijalle perustiedot perämoottorin käynnistyksestä ja käsittelystä, sekä veneen ohjaamisesta siltä varalta, että kuljettaja ei pysty hoitamaan tehtäväänsä tai putoaa yli laidan. Matkustajien nousu veneeseen. Pysäytä moottori aina, kun matkustajia tulee veneeseen, astuu pois veneestä tai oleskelee veneen takaosan (perän) lähellä. Pelkkä perämoottorin vaihtaminen vapaalle ei riitä. Ole tarkkaavainen. Veneen kuljettajalla on laissa määrätty velvollisuus tähystää ja kuunnella ympäristöä jatkuvasti. Kuljettajalla pitää olla esteetön näkyvyys varsinkin eteenpäin. Matkustajat, lasti tai kalastustuolit eivät saa estää kuljettajan näkyvyyttä, kun venettä ajetaan tyhjäkäyntiä nopeammin. Älä koskaan aja venettäsi suoraan vesihiihtäjän takana, koska hiihtäjä saattaa kaatua. Jos esimerkiksi veneesi nopeus on 40 km/h (25 MPH), se saavuttaa 61 m (200 ft) päähän eteesi kaatuneen hiihtäjän 5 sekunnissa. Varo kaatuneita hiihtäjiä. Kun käytät venettä vesihiihtoon tai vastaaviin harrastuksiin, pidä kaatunut hiihtäjä aina veneen kuljettajan puolella, kun palaat auttamaan häntä. Kuljettajan pitää aina säilyttää näköyhteys kaatuneeseen hiihtäjään, eikä hän saa peruuttaa hiihtäjän tai kenenkään muun vedessä olijan luo. Ilmoita onnettomuuksista. Veneen kuljettajaa vaaditaan lain mukaan lähettämään veneilyonnettomuusraportti osavaltionsa veneilylain valvontaviranomaisille, kun vene joutuu tietynlaisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettava, jos 1) joku kuolee tai on vaarassa kuolla, 2) sattunut henkilövahinko vaatii ensiapua vakavampaa lääkintähoitoa, 3) veneille tai muulle omaisuudelle on aiheutunut yli 500 dollarin vahinkoja tai 4) vene tuhoutuu täysin. Pyydä lisäapua paikallisilta lainvalvontaviranomaisilta. 18 fin

27 Sarjanumeron muistiin merkintä YLEISTIETOJA Tämän numeron muistiin merkitseminen on tärkeää tulevaisuutta silmällä pitäen. Perämoottorin sarjanumero sijaitsee osoitetussa kohdassa. a e H PL B Serial Number XXXXXXXX XXXX XXXX K W KG XX MAX RPM b c d a - b - c - d - e - Sarjanumero Mallivuosi Mallimerkintä Valmistusvuosi CE-merkki (sikäli kuin soveltuu) Tekniset tiedot Malli 350 SCi Hevosvoimaa 350 Kilowattia 261 Paino 50,8 cm (20 in.) L ja CL 308 kg (679 lb) 63,5 cm (25 in.) XL ja CXL 318 kg (700 lb) 76,2 cm (30 in.) XXL ja CXXL 324 kg (715 lb) Täyskaasun kierroslukualue Vapaavaihteen tyhjäkäyntinopeus /min Sylinterien lukumäärä 6 Iskutilavuus Sylinterin läpimitta Iskunpituus 2598 cm³ (158.5 cid) 82,00 mm ( in.) 82,00 mm ( in.) Venttiilinvälys (kylmänä) Imuventtiili Pakoventtiili Suositeltava sytytystulppa Sytytystulpan kärkiväli 0,150-0,270 mm ( in.) 0,350-0,470 mm ( in.) NGK ILFR6G tai NGK ILFR6G-E 0,80 mm (0.032 in.) 1. Moottorin ollessa täysin lämmennyt. fin 19

28 YLEISTIETOJA Malli Sytytystulpan hylsy Välityssuhde Suositeltava bensiini Suositeltava öljy Vaihteistokotelon voiteluainetilavuus Moottoriöljyn tilavuus vaihdettaessa öljynsuodatin Vaadittava käynnistysakkutyyppi Vaadittava käynnistysakkutyyppi USA:ssa (SAE) Vaadittava käynnistysakkutyyppi muissa maissa (EN) Päästöjenhallintajärjestelmä 350 SCi 16 mm 1.75:1 (16/28 hammasta) Lisätietoja on Polttoaine ja öljy Lisätietoja on Polttoaine ja öljy Lisätietoja on kohdassa Huolto - Vaihteistokotelon voiteluaine 7,0 litraa (7,4 US qt) 12 voltin AGM-akku (imeytetty lasikuitumatto) vähintään 800 merikäynnistysampeeria (MCA) ja vähintään 135 minuutin varakapasiteetti, RC25- arvot vähintään 1000 kylmäkäynnistysampeeria (CCA) ja vähintään 180 ampeerituntia (Ah) Elektroninen moottorinhallinta (EC) 20 fin

29 Komponenttien yksilöinti YLEISTIETOJA a l k b j i c d h g e f a - b - c - d - e - f - g - h - i - j - k - l - Yläkoppa Takakoppa Alakopan leuat Kuplinnanestolevy 19-rihlainen potkuriakseli Vaihteistokotelo Jäähdytysvedenottoaukot Ajokulman ohjauslevyt Jalusta Moottorin huuhtelu Lisäkippauskytkin Polttoaineensuodatin ja vedenerotin (veneeseen asennettuna) fin 21

30 Perämoottorin asennus ASENNUS! VAARA Jos perämoottoria ei kiinnitetä kunnolla, se voi irrota veneen peräpeilistä, mistä voi olla seurauksena venevaurio, vakava vamma tai kuolema. Perämoottori on asennettava oikein tarvittavilla kiinnitysosilla ennen käyttöä. Älä kiihdytä tyhjäkäyntiä nopeammalle vesillä, joilla voi olla vedenalaisia esteitä, jos perämoottoria ei ole kiinnitetty kunnolla peräpeiliin. TÄRKEÄÄ: Katso perämoottorin mukana toimitetuista asennusohjeista koneen optimaaliseen toimintaan ja moottorin asentamiseen liittyvät yksityiskohtaiset tiedot. Asianmukaisen asennuksen ja hyvän suorituskyvyn varmistamiseksi suosittelemme ehdottomasti, että jälleenmyyjä asentaa perämoottorin ja sen lisävarusteet. Jos asennat perämoottorin itse, noudata ohjeita perämoottorin asennuskäsikirjasta, joka on toimitettu perämoottorin mukana. Potkurin valinta Parhaan yleissuorituskyvyn saamiseksi perämoottori/veneyhdistelmästäsi valitse potkuri, joka antaa moottorin toimia suositeltavan täyskaasun kierroslukualueen yläpuoliskolla veneen ollessa normaalisti kuormattuna (katso kohtaayleistietoja - Tekniset tiedot). Tämä kierroslukualue antaa paremman kiihtyvyyden säilyttäen samalla veneen huippunopeuden Jos kierrosluvun laskeminen suositeltavan alueen alle aiheutuu olosuhteiden muutoksista, kuten lämpimämmästä, kosteammasta säästä, toiminnasta korkeammilla vesialueilla, veneen kuorman lisäyksestä tai likaisesta veneen pohjasta tai vaihteistokotelosta, potkuri voidaan joutua vaihtamaan tai puhdistamaaan suorituskyvyn ylläpitämiseksi ja perämoottorin kestävyyden varmistamiseksi. Tarkista täyskaasun kierrosluku tarkalla kierroslukumittarilla moottorin ollessa trimmattuna tasapainoiseen ohjaustilaan (ohjausvoima on sama molempiin suuntiin) aiheuttamatta potkurin irtoamista. 22 fin

31 KULJETUS Veneen/perämoottorin vetäminen perävaunulla Kun venettä kuljetetaan perävaunulla, perämoottori pitää sijoittaa ja/tai tukea jommallakummalla seuraavista tavoista: 1. Jos venevaunu tarjoaa tarpeeksi maavaraa, perämoottori voidaan kallistaa alas pystysuoraan käyttöasentoon tarvitsematta lisätukea Jos tarvitaan lisää maavaraa, perämoottori pitää kallistaa ylös ja tukea perämoottorin kippiasentokannattimella (kuljetusasentoon) ja/tai lisävarusteena saatavalla peräpeilin tukilaitteella. KatsoOminaisuudet ja hallintalaitteet - Kallistus fin 23

32 KULJETUS 3. Suurin maavara saadaan, kun perämoottori kallistetaan ylimpään asentoon ja tuetaan kippiasennon kannattimella ja/tai lisävarusteena saatavalla peräpeilin tukilaitteella Lisää maavaraa voidaan tarvita rautatietasoristeysten, ajoteiden ja perävaunun hyppimisen vuoksi. Pyydä paikallista myyjäliikettä suosittelemaan sellaista. TÄRKEÄÄ: Älä luota siihen, että hydraulinen ajokulma-/kallistusjärjestelmä pitää yllä riittävän maavaran perävaunukuljetuksessa. Hydraulista ajokulman säätöä ei ole tarkoitettu kannattamaan perämoottoria perävaunukuljetuksessa. Vaihda perämoottori eteenpäinvaihteelle. Tämä estää potkuria pyörimästä vapaasti venettä kuljetettaessa. 24 fin

33 Polttoainesuositukset POLTTOAINE JA ÖLJY TÄRKEÄÄ: Sopimattoman polttoaineen käyttö voi vioittaa moottoria. Sopimattoman polttoaineen käytön aiheuttama moottorivaurio katsotaan moottorin väärinkäytöksi, eikä rajoitettu takuu kata siitä aiheutuvaa vauriota. POLTTOAINELAADUT Mercury Marine -moottorit toimivat tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä bensiiniä, joka täyttää seuraavat ohjearvot: Yhdysvallat ja Kanada: oktaaniluvun on oltava 91 (R+M)/2. Älä käytä lyijyä sisältävää bensiiniä. Yhdysvaltojen ja Kanadan ulkopuolella: oktaaniluvun on oltava 96 RON. Älä käytä lyijyä sisältävää bensiiniä. REFORMULOITUJEN (HAPETETTUJEN) POLTTOAINEIDEN KÄYTTÖ (VAIN YHDYSVALLAT) Tämäntyyppistä bensiiniä vaaditaan tietyillä USA:n alueilla. Näissä polttoaineissa käytettävät kaksi hapetinta ovat alkoholi (etanoli) tai eetteri (MTBE tai ETBE). Mikäli omalla seudullasi saatavan polttoaineen hapettimena käytetään etanolia, katso kohtaa Alkoholia sisältävät polttoaineet. Näiden reformuloitujen polttoaineiden käyttö Mercury Marine -moottorissa on hyväksyttävää. ALKOHOLIA SISÄLTÄVÄT POLTTOAINEET Jos alueellasi myytävä bensiini sisältää joko metanolia (metyylialkoholia) tai etanolia (etyylialkoholia), sinun on oltava tietoinen sen mahdollisista haittavaikutuksista. Nämä haittavaikutukset ovat vakavampia metanolin aiheuttamina. Polttoaineen alkoholiprosentin lisääminen voi myös pahentaa näitä haittavaikutuksia. Eräät näistä haittavaikutuksista aiheutuvat siitä, että polttoaineessa olevaan alkoholiin imeytyy ilmasta kosteutta, mistä seuraa veden/alkoholin erottuminen polttoainesäiliössä olevasta polttoaineesta. Mercury Marine -moottorin polttoainejärjestelmän osat kestävät korkeintaan 10 % alkoholia sisältävää polttoainetta. Emme tiedä, minkä prosenttimäärän veneesi polttoainejärjestelmä kestää. Pyydä veneen valmistajalta täsmälliset suositukset veneen polttoainejärjestelmän osista (polttoainesäiliöt, -letkut ja liittimet). Ota huomioon, että alkoholia sisältävä polttoaine voi lisätä: metalliosien syöpymistä kumi- tai muoviosien rappeutumista polttoaineen tunkeutumista kumiletkujen läpi käynnistys- ja toimintavaikeuksia! VAARA Polttoainevuoto muodostaa tulipalo- tai räjähdysvaaran, joka voi aiheuttaa vakavan tapaturman tai kuoleman. Tarkasta säännöllisesti, ja etenkin varastoinnin jälkeen, kaikki polttoainejärjestelmän osat vuotojen, pehmenemisen, kovettumisen, paisumisen tai korroosion varalta. Jos vuodon tai haurastumisen merkkejä ilmenee, osa on vaihdettava ennen kuin moottoria käytetään enempää. Polttoaineessa käytettävän alkoholin mahdollisten haittavaikutusten johdosta suositellaan alkoholittoman polttoaineen käyttöä mikäli mahdollista. Jos saatavissa on vain alkoholia sisältävää bensiiniä tai jos ei tiedetä, onko bensiinissä alkoholia, vuotoja ja epänormaaleja tapahtumia pitää tarkkailla tavallista useammin. TÄRKEÄÄ: Kun Mercury Marine -moottorissa käytetään alkoholia sisältävää polttoainetta, sen pitkäaikaista säilytystä polttoainesäiliössä tulee välttää. Veneille yleiset pitkät säilytysjaksot aiheuttavat erityisiä ongelmia. Autoissa alkoholisekoitteiset polttoaineet yleensä käytetään, ennen kuin niihin ehtii imeytyä niin paljon vettä, että syntyy vaikeuksia, mutta veneet seisovat usein käyttämättöminä niin pitkään, että nesteet ehtivät erottua. Lisäksi säilytyksen aikana voi tapahtua sisäistä syöpymistä, jos alkoholi on liuottanut sisäosien suojaavat öljykalvot. Vähäisen läpäisyn polttoaineletkuvaatimus Vaaditaan perämoottoreille, jotka on valmistettu myytäviksi, ovat myytävinä tai joita tarjotaan myytäviksi Yhdysvalloissa. fin 25

34 POLTTOAINE JA ÖLJY Yhdysvaltain ympäristönsuojeluvirasto (EPA) vaatii, että jälkeen valmistetuissa perämoottoreissa on vähäisen läpäisyn polttoaineletku polttoainesäiliön ja perämoottorin välisenä ensiöletkuna. Vähäisen läpäisyn letku on tyypin B1-15 tai tyypin A1-15 USCG-letku, joka ei ylitä 15/gm²/24 h CE10- polttoaineella lämpötilan ollessa 23 C kuten standardissa "SAE J 1527 veneiden polttoaineletkut" on määritetty. Paineenalaisia kannettavia polttoainesäiliöitä koskevat EPAsäännökset Yhdysvaltain ympäristönsuojeluvirasto (EPA) vaatii, että jälkeen valmistetut, perämoottoreiden kanssa käytettäviksi tarkoitetut kannettavat polttoainejärjestelmät ovat täysin tiivistettyjä (paineistettuja) arvoon 34,4 kpa (5.0 psi). Nämä säiliöt saattavat sisältää: Ilman tuloaukko, joka avautuu ja päästää ilmaa sisään, kun polttoainetta imetään säiliöstä. Ilman tuloaukko, joka avautuu (ilmautuu) ilmakehään, jos paine ylittää 34,4 kpa (5.0 psi). FDV-hanaa (Fuel Demand Valve) koskevat vaatimukset Aina kun käytetään paineistettua polttoainesäiliötä, FDV-hana on asennettava polttoaineletkuun polttoainesäiliön ja moottorin välille. FDV-hana estää paineistettua polttoainetta pääsemästä moottoriin ja aiheuttamasta polttoainejärjestelmän ylivuotamista tai mahdollisia polttoaineroiskeita. FDV-hanassa on manuaalinen vapautus. Manuaalista vapautusta voidaan käyttää (painamalla sisään) hanan avaamiseen (ohitukseen), jos hanassa on polttoainetukos. a b a - b - c - FDV-hana - asennettu polttoaineletkuun polttoainesäiliön ja moottorin välille Manuaalinen vapautus Ilmaus-/veden tyhjennysaukot c Mercury Marinen paineistettu kannettava polttoainesäiliö Mercury Marine on tuottanut uuden kannettavan paineistetun polttoainesäiliön, joka täyttää edellä mainitut EPA-säännösten vaatimukset. Nämä polttoainesäiliöt ovat saatavissa lisävarusteina tai vakioina tietyissä kannettavissa perämoottorimalleissa. KANNETTAVAN POLTTOAINESÄILIÖN ERITYISOMINAISUUDET Polttoainesäiliössä on kaksitieventtiili, joka mahdollistaa ilman pääsyn säiliöön, kun polttoainetta vedetään moottoriin, ja se myös avautuu ja päästää ilmaa ilmakehään, jos säiliön sisäinen paine ylittää 34,4 kpa (5.0 psi). Kun ilmaa päästetään ilmakehään, järjestelmästä kuuluu sihisevä ääni. Tämä on normaalia. Polttoainesäiliössä on FDV-hana, joka estää paineistettua polttoainetta pääsemästä moottoriin ja aiheuttamasta polttoainejärjestelmän ylivuotamista tai mahdollisia polttoaineroiskeita. Kun polttoainesäiliön korkkia asennetaan paikalleen, sitä on kierrettävä oikealle, kunnes kuuluu naksahdus. Tämä on merkki siitä, että korkki on täysin paikallaan. Sisäinen laite estää ylikiristämisen. Polttoainesäiliössä on manuaalinen ilmausruuvi, joka tulee sulkea kuljetuksen ajaksi ja avata käyttöä ja korkin poistoa varten. Koska tiivistettyjä polttoainesäiliöitä ei ilmata avoimesti, ne laajenevat ja supistuvat, kun polttoaine laajenee ja supistuu ulkoilman lämmitys- ja jäähdytysjaksojen aikana. Tämä on normaalia. 26 fin

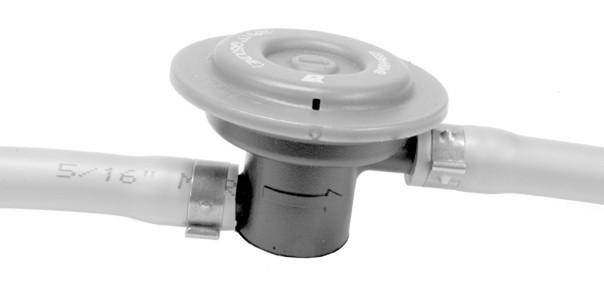

35 POLTTOAINE JA ÖLJY POLTTOAINEKORKIN POISTAMINEN a b a - b - c - Polttoainekorkki Manuaalinen ilmausruuvi Liuskalukko TÄRKEÄÄ: Sisältö saattaa olla paineistettu. Kierrä polttoainekorkkia 1/4 kierrosta paineen vapauttamiseksi ennen avaamista. 1. Avaa polttoainekorkin päällä oleva manuaalinen ilmausruuvi. 2. Kierrä polttoainekorkkia, kunnes se koskettaa liuskalukkoa. 3. Paina liuskalukko alas. Kierrä polttoainekorkkia 1/4 kierrosta paineen vapauttamiseksi. 4. Paina liuskalukko jälleen alas ja irrota korkki. PAINEISTETUN KANNETTAVAN POLTTOAINESÄILIÖN KÄYTTÖOHJEET 1. Kun polttoainesäiliön korkkia asennetaan paikalleen, sitä on kierrettävä oikealle, kunnes kuuluu naksahdus. Tämä on merkki siitä, että korkki on täysin paikallaan. Sisäinen laite estää ylikiristämisen. 2. Avaa korkin päällä oleva manuaalinen ilmausruuvi käyttöä ja korkin poistoa varten. Sulje manuaalinen ilmausruuvi kuljetusta varten. 3. Jos polttoaineletkussa on pikaliitäntä, irrota polttoaineletku moottorista tai polttoainesäiliöstä, kun letku ei ole käytössä. 4. Noudata kohdassa Polttoainesäiliön täyttäminen olevia polttoaineen lisäysohjeita. Polttoainesäiliön täyttö! VAARA Vältä bensiinin palamisen tai räjähtämisen aiheuttamaa vakavaa vammaa tai kuolemaa. Sammuta aina moottori ÄLÄKÄ tupakoi tai salli avotulta tai kipinöintiä paikalla, missä täytät polttoainesäiliöitä. Täytä polttoainesäiliöt ulkona kaukana lämmityslaitteesta, kipinöistä ja avotulesta. Ota siirrettävät polttoainesäiliöt pois veneestä niiden uudelleen täyttämistä varten. Sammuta aina moottori ennen säiliöiden uudelleen täyttämistä. Älä täytä polttoainesäiliöitä täysin. Jätä se noin 10% alle täyden tilavuuden. Polttoainetilavuus laajenee lämpötilan noustessa ja polttoaine voi vuotaa paineen alaisena säiliön ollessa täynnä. KANNETTAVAN POLTTOAINESÄILIÖN SIJOITTAMINEN VENEESEEN Aseta polttoainesäiliö veneeseen siten, että säiliön venttiili on korkeammalla kuin säiliön polttoainetaso normaaleissa ajo-olosuhteissa. c fin 27

36 Polttoainejärjestelmän täyttäminen POLTTOAINE JA ÖLJY! VAARA Polttoaine on herkästi syttyvää ja räjähtävää. Varmista, että virtalukko on off-asennossa ja narullinen hätäkatkaisin siten, ettei moottori pääse käynnistymään. Älä tupakoi tai salli alueella kipinänlähdettä tai avotulta huollon aikana. Pidä työskentelyalue hyvin tuuletettuna ja vältä pitkällistä altistumista höyryille. Tarkista aina ennen moottorin käynnistämistä, onko järjestelmässä vuotoja, ja pyyhi mahdolliset roiskeet pois välittömästi. Kun käynnistetään ensi kerran uutta moottoria tai moottoria, josta on loppunut tai poistettu polttoaine, polttoainejärjestelmä pitää esitäyttää ennen moottorin käynnistämistä. 1. Varmista, että polttoainesäiliön venttiili on auki (jos asianmukaista). 2. Käännä virtalukko ON-asentoon noin minuutiksi. Tämä käyttää polttoainepumppua. 3. Käännä virtalukko takaisin OFF-asentoon ja palauta se sitten ON-asentoon vielä minuutin ajaksi. 4. Käännä virtalukko takaisin OFF-asentoon. Polttoainejärjestelmän täyttö on nyt suoritettu.! VAARA Polttoainevuoto muodostaa tulipalo- tai räjähdysvaaran, joka voi aiheuttaa vakavan tapaturman tai kuoleman. Tarkasta säännöllisesti, ja etenkin varastoinnin jälkeen, kaikki polttoainejärjestelmän osat vuotojen, pehmenemisen, kovettumisen, paisumisen tai korroosion varalta. Jos vuodon tai haurastumisen merkkejä ilmenee, osa on vaihdettava, ennen kuin moottoria käytetään enempää. 5. Käynnistä moottori ja tarkista, onko vuotoja. Jos moottoria on vaikea käynnistää tai se käy epätasaisesti, tarkista, että tyhjennysaukko, sakkakuppi, suodatin ja aukot on suljettu tiiviisti. Tarkista kaikkien liitäntöjen tiukkuus ja varmista, etteivät letkut ole vääntyneet tai jyrkillä mutkilla, mikä voi aiheuttaa virtauksen liiallista heikkenemistä. Moottoriöljysuositukset Mercury Verado NMMA FC-W -hyväksynnän mukaista synteettisesti sekoitettua 25W-50 moniasteista nelitahtiperämoottoriöljyä suositellaan yleiseen joka sään käyttöön. Vaihtoehtoisesti voidaan käyttää Mercuryn tai Quicksilverin NMMA FC-W -hyväksynnän mukaista synteettistä 25W-40 moniasteista nelitahtiperämoottoriöljyä. Jos suositeltavia Mercuryn tai Quicksilverin NMMA FC-W -hyväksynnän mukaisia perämoottoriöljyjä ei ole saatavissa, viskositeetiltaan samanlaista, tunnetun merkkistä FC-W-hyväksynnän mukaista nelitahtiperämoottoriöljyä voidaan käyttää. Putkilon viitenro 152 Kuvaus Käyttökohta Osanumero 25W-50 Verado - nelitahtiperämoottoriölj y Moottorin kampikammio K01 28 fin

37 POLTTOAINE JA ÖLJY TÄRKEÄÄ: Pesuaineita sisältämättömien öljyjen, moniasteöljyjen (muiden kuin Mercuryn tai Quicksilverin NMMA FC-W -hyväksynnän mukaisien öljyjen tai tunnettujen NMMA FC-W:n mukaisien öljyjen), synteettisten öljyjen, heikkolaatuisten öljyjen sekä kiinteitä lisäaineita sisältävien öljyjen käyttöä ei suositella. Moottoriöljyn tarkistus ja lisäys VERADO ENGINE OIL OIL CAPACITY: 7.0L (7.4 U.S. qt.) SAE 25W F C 7.0L TÄRKEÄÄ: Älä täytä liikaa. Kallista perämoottoria ulos- ja ylöspäin pystyasennon ohi noin yhdeksi minuutiksi, jotta sisällä oleva öljy pääsee valumaan öljypohjaan. Aseta perämoottori pystysuoraan (ei kallistettuun) asentoon moottoriöljyn tarkistamista varten. Jotta saat tarkan lukeman, tarkista öljy vain moottorin ollessa kylmä tai kun se ei ole käynyt vähintään tuntiin. Moottoriöljyn tilavuus Likimääräinen tilavuus 7,0 l (7.4 US qt) Putkilon viitenro 152 Kuvaus Käyttökohta Osanumero 25W-50 Verado - nelitahtiperämoottoriölj y Moottorin kampikammio K01 1. Kallista perämoottoria ennen käynnistystä (kylmä moottori) ulos- ja ylöspäin pystyasennon ohi, jotta sisällä oleva öljy pääsee valumaan öljypohjaan. Anna perämoottorin olla kallistetussa asennossa noin minuutin. 2. Aseta perämoottori pystysuoraan käyttöasentoon. 3. Poista yläkoppa. Katso kohtaa Huolto - Koppien irrotus ja asennus. 4. Vedä mittatikku ulos. Pyyhi mittatikun pää puhtaaksi rievulla tai pyyhkeellä ja paina takaisin pohjaan. 5. Vedä mittatikku ulos uudestaan ja huomioi öljytaso. Öljyn pitäisi olla käyttöalueella (merkitty ristikolla). fin 29

38 POLTTOAINE JA ÖLJY TÄRKEÄÄ: Älä yritä lisätä öljyä (ristikolla merkityn) käyttöalueen yläreunaan asti. Öljytaso on oikea, kun se on käyttöalueella (merkitty ristikolla). a a - Öljytaso käyttöalue 6. Jos öljytaso on (ristikolla merkityn) käyttöalueen alapuolella, poista öljyntäyttökorkki ja lisää noin 500 ml (16 fl oz) määritettyä perämoottoriöljyä. Anna lisätyn öljyn valua muutama minuutti öljypohjaan ja tarkista sitten uudelleen mittatikulla. Toista tämä, kunnes öljytaso on käyttöalueella (merkitty ristikolla). Älä yritä täyttää (ristikolla merkityn) käyttöalueen yläreunaan asti TÄRKEÄÄ: Tarkasta, ettei öljyssä näy likaantumisen merkkejä. Veden likaama öljy on väriltään maitomaista, kun taas polttoaineen likaamassa öljyssä on voimakas polttoaineen haju. Jos likaantunutta öljyä huomataan, tarkastuta moottori jälleenmyyjällä. 7. Paina mittatikku takaisin pohjaan asti. 8. Asenna öljyn täyttökorkki käsikireydelle. 9. Asenna yläkoppa. 30 fin

39 OMINAISUUDET JA HALLINTALAITTEET Kojetauluun kiinnitettävän säätimen ominaisuudet ja käyttö 1. Vaihteen ja kaasun toimintaa ohjataan liikuttamalla kaukosäätimen kahvaa. Työnnä kaukosäätimen kahvaa eteenpäin vapaa-asennosta eteenpäinvaihteen ensimmäiseen pykälään. Jatka eteenpäin painamista nopeuden lisäämiseksi. Vedä kaukosäätimen kahvaa taaksepäin vapaa-asennosta peruutusvaihteen ensimmäiseen pykälään. Jatka taaksepäin vetämistä nopeuden lisäämiseksi. N F R Vaihdelukon painaminen mahdollistaa moottorin vaihteenvaihdon. Vaihdelukkoa täytyy painaa aina, kun kaukosäätimen kahva siirretään pois vapaa-asennosta Trimmikytkimen (jos varusteena) painaminen mahdollistaa moottorin ajokulman säädön ylös tai alas fin 31

40 OMINAISUUDET JA HALLINTALAITTEET 4. Pelkän kaasuttimen painike mahdollistaa sen, että veneen käyttäjä voi lisätä moottorin kierroslukua sen lämmetessä siirtämättä moottoria vaihteelle. Pelkän kaasun kytkemiseksi hallintakahva pitää siirtää vapaalle. Paina pelkän kaasun painike alas ja siirrä kaukosäätimen kahva eteenpäinasentoon. Torven ääni on merkki siitä, että käytössä on pelkkä kaasu. Lisää kaasua lisätäksesi moottorin kierroslukua. Kytke pois palauttamalla kaukosäätimen kahva takaisin vapaa-asentoon. Moottorien kierrosluku rajoittuu moottorivaurioiden estämiseksi Pysäytys/käynnistyspainikeella veneen käyttäjä voi käynnistää tai pysäyttää moottorin ilman virtaavainta. Virta-avaimen on oltava "ON"-asennossa jotta moottori käynnistyy Narullinen hätäkatkaisin kytkee sytytyksen pois, jos kuljettaja (hätäkatkaisimeen yhdistettynä ollessaan) siirtyy niin kauas kuljettajan paikalta, että katkaisin aktivoituu. a - Narullinen hätäkatkaisin a Kaukosäätimen kahvan jäykkyydensäätöruuvia säätämällä voidaan lisätä tai vähentää kaukosäätimen kahvan jäykkyyttä (suojus täytyy poistaa). Tällöin kahva ei pääse äkisti liikkumaan kovassa aallokossa. Käännä ruuvia myötäpäivään jäykkyyden lisäämiseksi ja vastapäivään sen vähentämiseksi. Säädä jäykkyys halutuksi. 32 fin

41 OMINAISUUDET JA HALLINTALAITTEET 8. Pidäkkeen jäykkyyden säätöruuvia (suojus on irrotettava) säätämällä voidaan lisätä tai vähentää voimaa, jota tarvitaan hallintakahvan siirtämiseen pois pidäkeasennoista. Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Säädä jäykkyys halutuksi. a - Pidäkkeen jäykkyydensäätöruuvi a - + b - Kaukosäätimen kahvan jäykkyydensäätöruuvi b 5171 Yksikahvaisen ohjauskonsolin ominaisuudet ja käyttö 1. Vaihteen ja kaasun toimintaa ohjataan liikuttamalla kaukosäätimen kahvaa. Työnnä kaukosäätimen kahvaa eteenpäin vapaa-asennosta eteenpäin-vaihteen ensimmäiseen pykälään. Lisää nopeutta jatkamalla eteenpäin työntämistä. Vedä kaukosäätimen kahvaa taaksepäin vapaa-asennosta peruutusvaihteen ensimmäiseen pykälään. Jatka taaksepäin työntämistä nopeuden lisäämiseksi. N F R Trimmikytkimen (jos varusteena) painaminen mahdollistaa moottorin ajokulman säädön ylös tai alas fin 33

42 OMINAISUUDET JA HALLINTALAITTEET 3. Kaukosäätimen kahvan jäykkyydensäätöruuvia säätämällä voidaan lisätä tai vähentää kaukosäätimen kahvan jäykkyyttä (suojus täytyy poistaa). Tällöin kaukosäätimen kahva ei pääse äkisti liikkumaan kovassa aallokossa. Käännä ruuvia myötäpäivään jäykkyyden lisäämiseksi ja vastapäivään sen vähentämiseksi. Säädä se halutulle kireydelle. 4. Pidäkkeen jäykkyyden säätöruuvia (suojus on irrotettava) säätämällä voidaan lisätä tai vähentää voimaa, jota tarvitaan hallintakahvan siirtämiseen pois pidäkeasennoista. Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Säädä se halutulle kireydelle. a - b - Pidäkkeen jäykkyydensäätöruuvi Kaukosäätimen kahvan jäykkyydensäätöruuvi a b Nuolinäppäimillä navigoidaan System Viewn näytössä näkyvissä toimintaviesteissä. 6. Valintapainikkeella valitset System Viewn näytössä näkyvät vaihtoehdot ja vahvistat syötetyt tiedot. Pitämällä valintapainiketta alhaalla kahden sekunnin ajan pysäytetään diaesitys, jos se on valittu Suosikeista. Pitämällä valintapainiketta alhaalla kolmen sekunnin ajan aktivoidaan tietojen palautus - toiminto (paitsi diaesitys-toiminnossa). Pitämällä valintapainiketta alhaalla 5 sekunnin ajan tai kauemmin saat esiin kotisivun. 7. Neutral-valo palaa, kun moottori on vapaalla. Se myös vilkkuu, kun käytössä on pelkkä kaasu. HUOMAUTUS: Vaihteiston tila määritetään moottorin vaihteentoimilaitteen asennosta eikä kaukosäätimen kahvan asennosta. 8. Active-merkkivalo palaa merkkinä siitä, että kaukosäädin on aktivoitu ja käyttövalmis. 9. Pelkän kaasun/aseman valintapainikkeella käyttäjä voi lisätä moottorin kierroslukua sen lämmetessä siirtämättä moottoria vaihteelle. Pelkän kaasun kytkemiseksi hallintakahva pitää siirtää vapaalle. Paina pelkän kaasun painike alas ja siirrä kaukosäätimen kahva eteenpäinasentoon. Torvi soi kerran ja neutral-valo alkaa vilkkua. Torvi soi kahdesti, kun käytössä on pelkkä kaasu. Lisää kaasua lisätäksesi moottorin kierroslukua. Poista käytöstä palauttamalla kahva vapaalle ja painamalla pelkän kaasun painiketta. Moottorien kierrosluku rajoittuu moottorivaurioiden estämiseksi. Ruoriaseman hallinnan siirto käynnistyy, kun aseman valintapainike painetaan alas epäaktiivisen ruoriaseman aikana. Lisätietoja omaa moottoriasi koskevista ohjeista on kohdassa Ruoriaseman hallinnan siirto. a b a - b - c - Neutral-merkkivalo Valintapainike Nuolinäppäimet d - Pelkän kaasun/aseman valintapainike e - Active-merkkivalo e d c fin

43 OMINAISUUDET JA HALLINTALAITTEET RUORIASEMAN HALLINNAN SIIRTO! VAARA Vältä veneen hallinnan menetyksestä johtuvat vakavat vammat tai kuolema. Veneen kuljettaja ei saa milloinkaan jättää aktiivista asemaa, kun moottori on vaihteella. Ruoriaseman hallinnan saa siirtää vain, kun kumpikin asema on miehitettynä. Yksi henkilö saa tehdä ruoriaseman hallinnan siirron vain moottorin ollessa vapaalla. HUOMAUTUS: Ruoriaseman siirron aikana suositellaan tyhjäkäyntiasentoa. Jos kaukosäädintä ei voi asettaa tyhjäkäyntiasentoon, ruoriaseman siirto voidaan tehdä vaihteella. HUOMAUTUS: Aktiivinen valo palaa moottoria ohjaavan kaukosäätimen ruoriasemassa. Ruoriaseman hallinta -toiminto antaa veneen käyttäjälle mahdollisuuden valita, mikä ruori ohjaa moottorin toimintaa. Kun pelkän kaasun/aseman valintapainiketta painetaan kahdesti, moottorin hallinta siirtyy uuteen ruoriin. Kun ruoriaseman hallinnan vaihto on suoritettu, kaukosäädin alkaa automaattisesti säätää moottorin kierroslukua ja vaihdeasentoa uuden ruoriaseman kaukosäätimen kahvan asetuksia vastaaviksi. Säädä ohjauskahvoja haluttuun kaasu- ja vaihdeasentoon. HUOMAUTUS: Ruoriaseman vaihto tulee suorittaa 10 sekunnin sisällä. Jos ruoriaseman vaihtoa ei suoriteta loppuun, toiminto peruuntuu ja kuuluu kaksoispiippaus. Kun pelkän kaasun/aseman valintapainiketta painetaan uudestaan, ruoriaseman vaihto aktivoituu jälleen. 1. Aseta aktiivinen kaukosäädinvipu tyhjäkäyntiasentoon. 2. Siirry epäaktiiviseen ruoriasemaan ja aseta kaukosäädinvipu tyhjäkäyntiasemaan. 3. Paina pelkän kaasun/aseman valintapainiketta kahdesti. "ACTIVE"-valo syttyy merkiksi siitä, että kaukosäädin ohjaa moottoria. a b a b ACTIVE ACTIVE SYNC THROTTLE THROTTLE ONLY ONLY STATION SELECT STAT ION SELECT a - b - Aktiivinen valo Pelkän kaasun/aseman valintapainike 4. Alkuperäisen ruorin "ACTIVE"-valo sammuu. Ruoriasemien synkronointi ennen ruoriaseman vaihtoa Painamalla pelkän kaasun/aseman valintapainikkeen alas veneen käyttäjä saa kymmenen sekuntia aikaa säätää uuden aseman kaukosäätimen kahvan asetukset entisen (epäaktiiviseksi muuttuvan) aseman kahvaasetuksia vastaaviksi. Jos kahvat eivät vastaa toisiaan, neutraalivalo vilkkuu. Valo vilkkuu nopeammin, kun kahvat lähestyvät toistensa asetuksia. Kun valo palaa tasaisesti, kahvat vastaavat toistensa asetuksia, ja pelkän kaasun/aseman valintapainiketta voidaan painaa toimenpiteen lopettamiseksi. Nyt vaihtoprosessi on suoritettu ja ohjaus on siirtynyt uudelle asemalle. Jos ruoriaseman vaihtoa ei ole suoritettu 10 sekunnin sisällä, ruoriaseman vaihto peruuntuu. fin 35

44 OMINAISUUDET JA HALLINTALAITTEET Ohuen kompassinsuojuksen ominaisuudet ja käyttö OHUEN KOMPASSINSUOJUKSEN OHJAIMEN OMINAISUUDET JA KÄYTTÖ 1. Vaihteen ja kaasun toimintaa ohjataan liikuttamalla kaukosäätimen kahvaa. Työnnä kaukosäätimen kahvaa eteenpäin vapaa-asennosta eteenpäin-vaihteen ensimmäiseen pykälään. Lisää nopeutta jatkamalla eteenpäin työntämistä. Vedä kaukosäätimen kahvaa taaksepäin vapaa-asennosta peruutusvaihteen ensimmäiseen pykälään. Jatka taaksepäin työntämistä nopeuden lisäämiseksi. N F R Trimmikytkimen (jos varusteena) painaminen mahdollistaa moottorin ajokulman säädön ylös tai alas. a a - Trimmikatkaisin Kaukosäätimen kahvan jäykkyydensäätöruuvia säätämällä voidaan lisätä tai vähentää kaukosäätimen kahvan jäykkyyttä (suojus täytyy poistaa). Tällöin kaukosäätimen kahva ei pääse äkisti liikkumaan kovassa aallokossa. Käännä ruuvia myötäpäivään jäykkyyden lisäämiseksi ja vastapäivään sen vähentämiseksi. Säädä se halutulle kireydelle. 36 fin

45 OMINAISUUDET JA HALLINTALAITTEET 4. Pidäkkeen jäykkyyden säätöruuvia (suojus on irrotettava) säätämällä voidaan lisätä tai vähentää voimaa, jota tarvitaan hallintakahvan siirtämiseen pois pidäkeasennoista. Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Säädä se halutulle kireydelle. a - b - Pidäkkeen jäykkyydensäätöruuvi Kaukosäätimen kahvan jäykkyydensäätöruuvi a b Käynnistys/pysäytyspainikeella veneen käyttäjä voi käynnistää tai pysäyttää moottorin ilman virtaavainta. 6. Neutral-valo palaa, kun moottori on vapaalla. Se myös vilkkuu, kun käytössä on pelkkä kaasu. HUOMAUTUS: Vaihteiston tila määritetään moottorin vaihteentoimilaitteen asennosta eikä kaukosäätimen kahvan asennosta. 7. Active-merkkivalo palaa merkkinä siitä, että kaukosäädin on aktivoitu ja käyttövalmis. 8. Pelkän kaasun/aseman valintapainikkeella käyttäjä voi lisätä moottorin kierroslukua sen lämmetessä siirtämättä moottoria vaihteelle. Pelkän kaasun kytkemiseksi hallintakahva pitää siirtää vapaalle. Paina pelkän kaasun painike alas ja siirrä kaukosäätimen kahva eteenpäinasentoon. Torvi soi kerran ja neutral-valo alkaa vilkkua. Torvi soi kahdesti, kun käytössä on pelkkä kaasu. Lisää kaasua lisätäksesi moottorin kierroslukua. Poista käytöstä palauttamalla kahva vapaalle ja painamalla pelkän kaasun painiketta. Moottorien kierrosluku rajoittuu moottorivaurioiden estämiseksi. Ruoriaseman hallinnan siirto käynnistyy, kun aseman valintapainike painetaan alas epäaktiivisen ruoriaseman aikana. Lisätietoja omaa moottoriasi koskevista ohjeista on kohdassa Ruoriaseman hallinnan siirto. a - Käynnistys-/pysäytyspainike c a b - c - d - Pelkän kaasun/aseman valintapainike Neutral-merkkivalo Active-merkkivalo START STOP d b RUORIASEMAN HALLINNAN SIIRTO! VAARA Vältä veneen hallinnan menetyksestä johtuvat vakavat vammat tai kuolema. Veneen kuljettaja ei saa milloinkaan jättää aktiivista asemaa, kun moottori on vaihteella. Ruoriaseman hallinnan saa siirtää vain, kun kumpikin asema on miehitettynä. Yksi henkilö saa tehdä ruoriaseman hallinnan siirron vain moottorin ollessa vapaalla. fin 37

46 OMINAISUUDET JA HALLINTALAITTEET HUOMAUTUS: Ruoriaseman siirron aikana suositellaan tyhjäkäyntiasentoa. Jos kaukosäädintä ei voi asettaa tyhjäkäyntiasentoon, ruoriaseman siirto voidaan tehdä vaihteella. HUOMAUTUS: Aktiivinen valo palaa moottoria ohjaavan kaukosäätimen ruoriasemassa. Ruoriaseman hallinta -toiminto antaa veneen käyttäjälle mahdollisuuden valita, mikä ruori ohjaa moottorin toimintaa. Kun pelkän kaasun/aseman valintapainiketta painetaan kahdesti, moottorin hallinta siirtyy uuteen ruoriin. Kun ruoriaseman hallinnan vaihto on suoritettu, kaukosäädin alkaa automaattisesti säätää moottorin kierroslukua ja vaihdeasentoa uuden ruoriaseman kaukosäätimen kahvan asetuksia vastaaviksi. Säädä kaukosäätimen kahvoja haluttuun kaasu- ja vaihdeasentoon. HUOMAUTUS: Ruoriaseman vaihto tulee suorittaa 10 sekunnin sisällä. Jos ruoriaseman vaihtoa ei suoriteta loppuun, toiminto peruuntuu ja kuuluu kaksoispiippaus. Kun pelkän kaasun/aseman valintapainiketta painetaan uudestaan, ruoriaseman vaihto aktivoituu jälleen. 1. Aseta aktiivinen kaukosäädinvipu tyhjäkäyntiasentoon. 2. Siirry epäaktiiviseen ruoriasemaan ja aseta kaukosäädinvipu tyhjäkäyntiasemaan. 3. Paina pelkän kaasun/aseman valintapainiketta kahdesti. "ACTIVE"-valo syttyy merkiksi siitä, että kaukosäädin ohjaa moottoria. a START STOP b a - b - Aktiivinen valo Pelkän kaasun/aseman valintapainike Alkuperäisen ruorin "ACTIVE"-valo sammuu. Ruoriasemien synkronointi ennen ruoriaseman vaihtoa Painamalla pelkän kaasun/aseman valintapainikkeen alas veneen käyttäjä saa kymmenen sekuntia aikaa säätää uuden aseman kaukosäätimen kahvan asetukset entisen (epäaktiiviseksi muuttuvan) aseman kahvaasetuksia vastaaviksi. Jos kahvat eivät vastaa toisiaan, neutraalivalo vilkkuu. Valo vilkkuu nopeammin, kun kahvat lähestyvät toistensa asetuksia. Kun valo palaa tasaisesti, kahvat vastaavat toistensa asetuksia, ja pelkän kaasun/aseman valintapainiketta voidaan painaa toimenpiteen lopettamiseksi. Nyt vaihtoprosessi on suoritettu ja ohjaus on siirtynyt uudelle asemalle. Jos ruoriaseman vaihtoa ei ole suoritettu 10 sekunnin sisällä, ruoriaseman vaihto peruuntuu. Kaksikahvaisen ohjauskonsolin ominaisuudet ja käyttö 1. Vaihteen ja kaasun toimintaa ohjataan liikuttamalla kaukosäätimen kahvaa. Työnnä kaukosäätimen kahvaa eteenpäin vapaa-asennosta eteenpäin-vaihteen ensimmäiseen pykälään. Lisää nopeutta jatkamalla eteenpäin työntämistä. Vedä kaukosäätimen kahvaa taaksepäin vapaa-asennosta peruutusvaihteen ensimmäiseen pykälään. Jatka taaksepäin vetämistä nopeuden lisäämiseksi. N F R fin

47 OMINAISUUDET JA HALLINTALAITTEET 2. Trimmikytkimen (jos varusteena) painaminen mahdollistaa moottorin ajokulman säädön ylös tai alas Kaukosäätimen kahvan jäykkyydensäätöruuvia säätämällä voidaan lisätä tai vähentää kaukosäätimen kahvan jäykkyyttä (suojus täytyy poistaa). Tällöin kahva ei pääse äkisti liikkumaan kovassa aallokossa. Käännä ruuvia myötäpäivään jäykkyyden lisäämiseksi ja vastapäivään sen vähentämiseksi. Säädä se halutulle kireydelle. 4. Pidäkkeen jäykkyyden säätöruuvia (suojus on irrotettava) säätämällä voidaan lisätä tai vähentää voimaa, jota tarvitaan hallintakahvan siirtämiseen pois pidäkeasennoista. Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Säädä se halutulle kireydelle. a - b - Pidäkkeen jäykkyydensäätöruuvi Kaukosäätimen kahvan jäykkyydensäätöruuvi a b Pelkän kaasun/aseman valintapainikkeella käyttäjä voi lisätä moottorin kierroslukua sen lämmetessä siirtämättä moottoria vaihteelle. Pelkän kaasun kytkemiseksi hallintakahva pitää siirtää vapaalle. Paina pelkän kaasun painike alas ja siirrä kaukosäätimen kahva eteenpäinasentoon. Torvi soi kerran, ja neutral-valo alkaa vilkkua. Torvi soi kahdesti, kun käytössä on pelkkä kaasu. Lisää kaasua lisätäksesi moottorin kierroslukua. Poista käytöstä palauttamalla kahva vapaalle ja painamalla pelkän kaasun painiketta. Moottorien kierrosluku rajoittuu moottorivaurioiden estämiseksi. Ruoriaseman hallinnan siirto käynnistyy, kun aseman valintapainike painetaan alas epäaktiivisen ruoriaseman aikana. Lisätietoja omaa moottoriasi koskevista ohjeista on kohdassa Ruoriaseman hallinnan siirto. 6. Nuolinäppäimillä navigoit System Viewn näytössä näkyvissä toimintaviesteissä. 7. Valintapainikkeella valitset System Viewn näytössä näkyvät vaihtoehdot ja vahvistat syötetyt tiedot. Pitämällä valintapainiketta alhaalla kahden sekunnin ajan pysäytetään diaesitys, jos se on valittu Suosikeista. Pitämällä valintapainiketta alhaalla kolmen sekunnin ajan aktivoidaan tietojen palautus - toiminto (paitsi diaesitys-toiminnossa). Pitämällä valintapainiketta alhaalla 5 sekunnin ajan tai kauemmin saat esiin kotisivun. 8. Neutraali valo palaa, kun moottori on vapaalla. Valot vilkkuvat kun moottori on pelkän kaasun tilassa. HUOMAUTUS: Vaihteiston tila määritetään moottorin vaihteentoimilaitteen asennosta eikä kaukosäätimen kahvan asennosta. 9. Active-merkkivalo palaa merkkinä siitä, että kaukosäädin on aktivoitu ja käyttövalmis. fin 39

48 OMINAISUUDET JA HALLINTALAITTEET 10. Synkronointivalo syttyy, kun DTS-järjestelmä tahdistaa kahden moottorin kierroslukuja. a a - b - c - Neutral-merkkivalo Valintapainike Nuolinäppäimet b d - e - Sync-merkkivalo Pelkän kaasun/aseman valintapainike f - Active-merkkivalo c ACTIVE THROTTLE ONLY SYNC STATION SELECT f e d 5270 MOOTTORIEN SYNKRONOINTI Kun automaattinen synkronointitoiminto otetaan käyttöön, se säätää automaattisesti kaikken moottorien nopeuden oikeanpuoleisen moottorin nopeutta vastaavaksi. Moottorien synkronointi aktivoituu automaattisesti, kun kummankin moottorin nopeus on yli 900 1/min kahden sekunnin ajan ja kaukosäätimien kahvat ovat 10 %:n päässä toisistaan. Synkronointivalo syttyy, kun moottoreita synkronoidaan. Automaattinen synkronointi pysyy käytössä 95 %:n kaasuasentoon asti. Poista käytöstä siirtämällä toisen tai kummankin kaukosäätimen kahvaa, kunnes ne ovat yli 10 %:n päässä toisistaan, vähennä moottorin nopeutta alle 900 1/min tai lisää moottorin nopeutta yli 95 %:iin. ACTIVE SYNC THROTTLE ONLY STAT ION SELECT RUORIASEMAN HALLINNAN SIIRTO! VAARA Vältä veneen hallinnan menetyksestä johtuvat vakavat vammat tai kuolema. Veneen kuljettaja ei saa milloinkaan jättää aktiivista asemaa, kun moottori on vaihteella. Ruoriaseman hallinnan saa siirtää vain, kun kumpikin asema on miehitettynä. Yksi henkilö saa tehdä ruoriaseman hallinnan siirron vain moottorin ollessa vapaalla. HUOMAUTUS: Ruoriaseman siirron aikana suositellaan tyhjäkäyntiasentoa. Jos kaukosäädintä ei voi asettaa tyhjäkäyntiasentoon, ruoriaseman siirto voidaan tehdä vaihteella. HUOMAUTUS: Aktiivinen valo palaa moottoria ohjaavan kaukosäätimen ruoriasemassa. Ruoriaseman hallinta -toiminto antaa veneen käyttäjälle mahdollisuuden valita, mikä ruori ohjaa moottorin toimintaa. Kun pelkän kaasun/aseman valintapainiketta painetaan kahdesti, moottorin hallinta siirtyy uuteen ruoriin. Kun ruoriaseman hallinnan vaihto on suoritettu, kaukosäädin alkaa automaattisesti säätää moottorin kierroslukua ja vaihdeasentoa uuden ruoriaseman kaukosäätimen kahvan asetuksia vastaaviksi. Säädä ohjauskahvoja haluttuun kaasu- ja vaihdeasentoon. HUOMAUTUS: Ruoriaseman vaihto tulee suorittaa 10 sekunnin sisällä. Jos ruoriaseman vaihtoa ei suoriteta loppuun, toiminto peruuntuu ja kuuluu kaksoispiippaus. Kun pelkän kaasun/aseman valintapainiketta painetaan uudestaan, ruoriaseman vaihto aktivoituu jälleen. 40 fin

49 OMINAISUUDET JA HALLINTALAITTEET 1. Aseta aktiivinen kaukosäädinvipu tyhjäkäyntiasentoon. 2. Siirry epäaktiiviseen ruoriasemaan ja aseta kaukosäädinvipu tyhjäkäyntiasemaan. 3. Paina pelkän kaasun/aseman valintapainiketta kahdesti. "ACTIVE"-valo syttyy merkiksi siitä, että kaukosäädin ohjaa moottoria. a b a b ACTIVE ACTIVE SYNC THROTTLE THROTTLE ONLY ONLY STATION SELECT STAT ION SELECT a - b - Aktiivinen valo Pelkän kaasun/aseman valintapainike 4. Alkuperäisen ruorin "ACTIVE"-valo sammuu. Ruoriasemien synkronointi ennen ruoriaseman vaihtoa Painamalla pelkän kaasun/aseman valintapainikkeen alas veneen käyttäjä saa kymmenen sekuntia aikaa säätää uuden aseman kaukosäätimen kahvan asetukset entisen (epäaktiiviseksi muuttuvan) aseman kahvaasetuksia vastaaviksi. Jos kahvat eivät vastaa toisiaan, neutraalivalo vilkkuu. Valo vilkkuu nopeammin, kun kahvat lähestyvät toistensa asetuksia. Kun valo palaa tasaisesti, kahvat vastaavat toistensa asetuksia, ja pelkän kaasun/aseman valintapainiketta voidaan painaa toimenpiteen lopettamiseksi. Nyt vaihtoprosessi on suoritettu ja ohjaus on siirtynyt uudelle asemalle. Jos ruoriaseman vaihtoa ei ole suoritettu 10 sekunnin sisällä, ruoriaseman vaihto peruuntuu. Kaksikahvaisen ohjauskonsolin, jossa on CAN-näppäimistö, ominaisuudet ja käyttö KAKSIKAHVAISEN KONSOLIN SÄÄDIN, JOSSA ON CAN-NÄPPÄIMISTÖ OMINAISUUDET JA KÄYTTÖ 1. Vaihteen ja kaasun toimintaa ohjataan liikuttamalla kaukosäätimen kahvaa. Työnnä kaukosäätimen kahvaa eteenpäin vapaa-asennosta eteenpäinvaihteen ensimmäiseen pykälään. Jatka kahvan eteenpäin työntämistä nopeuden lisäämiseksi. Vedä kaukosäätimen kahvaa taaksepäin vapaaasennosta peruutusvaihteen ensimmäiseen pykälään. Jatka kahvan taaksepäin vetämistä nopeuden lisäämiseksi. F N R 3417 fin 41

50 OMINAISUUDET JA HALLINTALAITTEET 2. Trimmikytkimen (jos varusteena) painaminen mahdollistaa ajokulman säätämisen ylös ja alas. - N E U T R A L TROLL + TRANSFER SYNC 1 LEVER THROTTLE ONLY DOCK Neutral-valo palaa, kun moottori on vapaalla. Valot vilkkuvat kun moottori on pelkän kaasun tilassa. HUOMAUTUS: Vaihteiston asento määritetään moottorin vaihteentoimilaitteen asennosta eikä kaukosäätimen kahvan asennosta. 4. Uistelupainiketta painettaessa uistelun ohjaus aktivoituu. Kun käytetään uistelun ohjaustoimintoa, veneen kuljettaja voi asettaa moottorin hitaalle matkanopeudelle. Kytkeäksesi päälle, liikuta ohjainkahvoja eteenpäinvaihteen pidäkeasentoon ja paina nappia. Käytä - / + -näppäimiä laskeaksesi tai lisätäksesi nopeutta, maksimissaan /min. Jos olet asettanut uisteluohjauksen halutulle nopeudelle ja sitten suljet uisteluohjauksen, järjestelmä muistaa asetetun nopeuden ja palaa siihen nopeuteen, kun se kytketään jälleen päälle. Kytkeäksesi uisteluohjauksen pois päältä, paina "TROLL"- nappia ja siirrä kaasu eri nopeudelle, tai moottori vapaalle. 5. Siirtopainikkeen (TRANSFER) painaminen mahdollistaa moottorin ohjauksen siirtämisen eri ruorille. Lue lisätietoja kohdasta Ruoriaseman hallinnan siirto. 6. Laituriin kiinnitys -painiketta (DOCK) painettaessa laituriin kiinnitys -tila kytkeytyy päälle. Laituriin kiinnitys -tila vähentää kaasutilavuutta noin puoleen normaalista. Kytkeäksesi laituriin kiinnitys -tilan pois päältä, vaihda moottori vapaalle ja paina laituriin kiinnitys -nappia. 7. Pelkän kaasuttimen painike Veneen käyttäjä voi lisätä moottorin kierroslukua sen lämmetessä siirtämättä moottoria vaihteelle. Pelkän kaasun kytkemiseksi hallintakahva pitää siirtää vapaalle. Paina pelkän kaasun painike alas ja siirrä kaukosäätimen kahva eteenpäin-asentoon. Torvi soi kerran, ja neutral-valo alkaa vilkkua. Torvi soi kahdesti, kun käytössä on pelkkä kaasu. Lisää kaasua lisätäksesi moottorin kierroslukua. Poista käytöstä palauttamalla kahva vapaalle ja painamalla pelkän kaasun painiketta. Moottorien kierrosluku on rajoitettu moottorivaurioiden estämiseksi. 8. Yhden vivun -painiketta painettaessa kytkeytyy päälle yhden vivun tila. Yhden vivun tila mahdollistaa molempien moottorien kaasun ja vaihteiston ohjauksen vasemmanpuoleisesta kahvasta. Kytkeäksesi yhden vivun tilan pois päältä, vaihda moottori vapaalle ja paina yhden vivun nappia. 42 fin

51 OMINAISUUDET JA HALLINTALAITTEET 9. Synkronointi-painikkeen painaminen kytkee päälle tai pois päältä automaattisen synkronoinnin. Lue lisätietoja kohdasta Moottorien synkronointi. N E U T R A L a NEUTRAL b a - b - c - d - e - f - g - Neutral-merkkivalo Uistelupainike Siirtopainike Laituriin kiinnitys -painike Pelkkä kaasu Yhden vivun painike Synkronointi-painike - SYNC TROLL + TRANSFER c g 1 LEVER THROTTLE ONLY DOCK f e d Kaukosäätimen kahvan jäykkyydensäätöruuvilla kaukosäätimen kahvan jäykkyyttä voidaan lisätä tai vähentää (suojus täytyy poistaa). Tällöin kahva ei liiku yllättäen kovassa aallokossa. Käännä ruuvia myötäpäivään jäykkyyden lisäämiseksi ja vastapäivään sen vähentämiseksi. Säädä jäykkyys halutuksi. 11. Pidäkkeen jäykkyyden säätöruuvia (suojus on irrotettava) säätämällä voidaan lisätä tai vähentää voimaa, jota tarvitaan hallintakahvan siirtämiseen pois pidäkeasennoista. Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Säädä jäykkyys halutuksi. a - b - Pidäkkeen jäykkyydensäätöruuvi Kaukosäätimen kahvan jäykkyydensäätöruuvi a b MOOTTORIEN SYNKRONOINTI Kun automaattinen synkronointitoiminto otetaan käyttöön, se säätää automaattisesti kaikken moottorien nopeuden oikeanpuoleisen moottorin nopeutta vastaavaksi. Paina synkronointi-painiketta CAN-näppäimistössä laittaaksesi automaattisen synkronoinnin päälle tai pois päältä. Kun synkronoinnin merkkivalo on keltainen, synkronointi-nappia on painettu, mutta olosuhteet eivät salli automaattisen synkronoinnin käyttöönottoa. Kun synkronoinnin merkkivalo on punainen, moottorin synkronointi on käynnistynyt. Moottorit pysyvät synkronoituina kunnes moottorinopeus ylittää 900 1/min kahdeksi sekunniksi, kaukosäädinkahvat ovat 10 %:n etäisyydellä toisistaan, ja moottorit ovat alle 95 %:n kaasuasennossa. fin 43

52 OMINAISUUDET JA HALLINTALAITTEET Ottaaksesi automaattisen synkronoinnin pois päältä, paina synkronointi-painiketta. NEUTRAL - TROLL + SYNC TRANSFER 1 LEVER THROTTLE ONLY DOCK RUORIASEMAN HALLINNAN SIIRTO! VAARA Vältä veneen hallinnan menetyksestä johtuvat vakavat vammat tai kuolema. Veneen kuljettaja ei saa milloinkaan jättää aktiivista asemaa, kun moottori on vaihteella. Ruoriaseman hallinnan saa siirtää vain, kun kumpikin asema on miehitettynä. Yksi henkilö saa tehdä ruoriaseman hallinnan siirron vain moottorin ollessa vapaalla. HUOMAUTUS: Asemansiirron aikana suositellaan vapaakäyntiasentoa. Jos kaukosäädintä ei voi asettaa vapaakäyntiasentoon, ruoriasemansiirto voidaan tehdä vaihteella. Ruoriaseman hallinta -toiminto antaa veneen käyttäjälle mahdollisuuden valita, mikä ruori ohjaa moottorin toimintaa. Kun painetaan siirtopainiketta kahdesti, moottorin ohjaus vaihtuu uuteen ruoriin. Kun ruoriaseman hallinnan vaihto on suoritettu, kaukosäädin alkaa automaattisesti säätää moottorin kierroslukua ja vaihdeasentoa uuden ruoriaseman kaukosäätimen kahvan asetuksia vastaaviksi. Säädä kaukosäätimen kahvoja haluttuun kaasu- ja vaihdeasentoon. Kun TRANSFER -painiketta painetaan, siirron merkkivalo syttyy ja kuuluu yksi piippaus. Paina TRANSFERpainiketta uudelleen lopettaaksesi ruorin vaihdon. Kun ruorin vaihto on valmis, kuuluu toinen piippaus ja siirron merkkivalo sammuu. HUOMAUTUS: Ruoriaseman vaihto tulee suorittaa 10 sekunnin sisällä. Jos ruoriaseman vaihtoa ei suoriteta loppuun, toiminto peruuntuu ja kuuluu kaksoispiippaus. Kun painetaan TRANSFER (siirto) -painiketta uudestaan, ruoriaseman vaihto aktivoituu jälleen. NEUTRAL - TROLL + SYNC TRANSFER 1 LEVER THROTTLE ONLY DOCK Ruoriasemien synkronointi ennen ruoriaseman vaihtoa Painamalla TRANSFER -painikkeen alas veneen käyttäjä saa kymmenen sekuntia aikaa säätää uuden aseman kaukosäätimen kahvan asetukset entisen (epäaktiiviseksi muuttuvan) aseman kahva-asetuksia vastaaviksi. Jos kahvat eivät vastaa toisiaan, neutraalivalo vilkkuu. Valo vilkkuu nopeammin, kun kahvat lähestyvät toistensa asetuksia. Kun valo palaa tasaisesti, kahvat vastaavat toistensa asetuksia, ja painiketta voidaan painaa uudelleen toimenpiteen lopettamiseksi. Nyt vaihtoprosessi on suoritettu ja ohjaus on siirtynyt uudelle asemalle. Jos ruoriaseman vaihtoa ei ole suoritettu 10 sekunnin sisällä, toiminto peruuntuu. 44 fin

53 OMINAISUUDET JA HALLINTALAITTEET Ohjaimen suojatilan toiminnot ja käyttö KOLMOISMOOTTORIKAASUN JA VAIHTEEN KÄYTTÖ Kaukosäätimen kahvojen liikkeen avulla veneen käyttäjä voi hallita kaikkien kolmen moottorin kaasun nopeutta ja vaihteiston asentoa. Kaasu- ja vaihdetoiminto riippuu käytössä olevista moottoreista. Katso seuraavaa taulukkoa. Vasemmanpuoleinen moottori Keskimoottori Käytössä Käytössä Käytössä Käytössä Käytössä Pois Pois Käytössä Käytössä Käytössä Pois Käytössä Käytössä Pois Pois Pois Pois Käytössä Pois (virtalukko päällä) Käytössä Oikeanpuoleinen moottori Pois (virtalukko päällä) Kaukosäätimen kahvan toiminto Vasemman moottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen moottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Keskimoottorin kaasu = vasemman ja oikean moottorin keskiarvo Keskimoottorin vaihde = vapaalla, elleivät molemmat moottorit ole samalla vaihteella Vasemman ja keskimoottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen ja keskimoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Vasemman moottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen moottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Vasemman moottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen moottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Keskimoottorin kaasu ja vaihde = vapaalla/tyhjäkäynnillä, elleivät molemmat kahvat ole samalla vaihteella Jos jompikumpi ulommista moottoreista sammutetaan ajon aikana, keskimoottori siirtyy pakkovapaalle/- tyhjäkäynnille. Keskimoottori saadaan takaisin käyntiin siirtämällä toimivan ulkomoottorin kaukosäätimen kahva takaisin vapaa-asentoon ja kytkemällä se uudelleen vaihteelle. Tällöin toimiva ulkomoottori säätelee keskimoottorin nopeutta ja vaihteenvaihtoa. Keskimoottorin sammuttaminen ajon aikana ei vaikuta ulompiin moottoreihin. Jos ajon aikana ilmenee vika, joka pakottaa jommankumman ulommista moottoreista vapaa-/tyhjäkäyntitilaan, myös keskimoottori siirtyy pakkovapaalle/-tyhjäkäynnille. Keskimoottori saadaan takaisin käyntiin siirtämällä toimivan ulkomoottorin kaukosäätimen kahva takaisin vapaalle ja kytkemällä se uudelleen vaihteelle. fin 45

54 OMINAISUUDET JA HALLINTALAITTEET NELIMOOTTORIKAASUN JA VAIHTEEN KÄYTTÖ Kaukosäätimen kahvojen liikkeen avulla veneen käyttäjä voi hallita kaikkien neljän moottorin kaasun nopeutta ja vaihteiston asentoa. Kaasu- ja vaihdetoiminto riippuu käytössä olevista moottoreista. Katso seuraavaa taulukkoa. Vasen ulkomoottori Vasen sisämoottori Oikeanpuoleinen sisämoottori Oikeanpuoleinen ulkomoottori Käytössä Käytössä Käytössä Käytössä Käytössä Käytössä Pois Pois Pois Pois Käytössä Käytössä Pois (virtalukko päällä) Käytössä Käytössä Käytössä Käytössä Käytössä Käytössä Pois (virtalukko pois päältä) Pois (virtalukko päällä) Käytössä Käytössä Käytössä Käytössä Käytössä Käytössä Pois (virtalukko pois päältä) Käytössä Pois Pois Käytössä Pois (virtalukko päällä) Käytössä Käytössä Pois (virtalukko päällä) Kaukosäätimen kahvan toiminto Vasemman ulko- ja sisämoottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen ulko- ja sisämoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Vasemman ulko- ja sisämoottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen ulko- ja sisämoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Vasemman moottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen sisämoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Vasemmanpuoleisen sisämoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Oikeanpuoleisen sisämoottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Vasemman moottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen ulkomoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Vasemman sisämoottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen sisämoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Jos ajon aikana kytketään pois päältä oikeanpuoleinen ulkomoottori, oikeanpuoleinen sisämoottori siirtyy pakkovapaalle/-tyhjäkäynnille. Sisämoottori voidaan palauttaa käyttöön kääntämällä päälle oikeanpuoleisen ulkomoottorin virta-avain ja liikuttamalla oikeanpuoleista ohjainkahvaa takaisin vapaalle ja kytkemällä se uudelleen vaihteelle. Oikeanpuoleinen ohjainkahva ohjaa nyt sisämoottorin nopeutta ja vaihteistoa. Jos ajon aikana kytketään pois päältä vasemmanpuoleinen ulkomoottori, vasemmanpuoleinen sisämoottori siirtyy pakkovapaalle/-tyhjäkäynnille. Sisämoottori voidaan palauttaa käyttöön kääntämällä päälle vasemmanpuoleisen ulkomoottorin virta-avain ja liikuttamalla vasemmanpuoleista ohjainkahvaa takaisin vapaalle ja kytkemällä se uudelleen vaihteelle. Vasemmanpuoleinen ohjainkahva ohjaa nyt sisämoottorin nopeutta ja vaihteistoa. Yhden sisämoottorin sammuttaminen ajon aikana ei vaikuta ulompiin moottoreihin. Jos ajon aikana ilmenee vika, joka pakottaa oikeanpuoleiset ulommat moottorit vapaa-/tyhjäkäyntitilaan, myös oikeanpuoleinen sisämoottori siirtyy pakkovapaalle/-tyhjäkäynnille. Sisämoottori saadaan takaisin käyntiin siirtämällä oikeanpuoleisen kaukosäätimen kahva takaisin vapaalle ja kytkemällä se uudelleen vaihteelle. 46 fin

55 OMINAISUUDET JA HALLINTALAITTEET Jos ajon aikana ilmenee vika, joka pakottaa vasemmanpuoleiset ulommat moottorit vapaa-/tyhjäkäyntitilaan, myös vasemmanpuoleinen sisämoottori siirtyy pakkovapaalle/-tyhjäkäynnille. Sisämoottori saadaan takaisin käyntiin siirtämällä vasemmanpuoleisen kaukosäätimen kahva takaisin vapaalle ja kytkemällä se uudelleen vaihteelle. TRIMMIKYTKIMEN JA NÄPPÄIMISTÖN OMINAISUUDET 1. Trimmikytkin (jos varusteena) ohjaa kaikkien moottorien ajokulman säätöä. Moottorien yksittäiseen trimmaamiseen tarvitaan erillinen trimmauskytkinsarja. B O T H N E U T R A L S E L E C T S Y N C A C T I V E T H R O T T L E O N L Y S T A T I O N S E L E C T Pelkän kaasun/aseman valintapainikkeella käyttäjä voi lisätä moottorin kierroslukua sen lämmetessä siirtämättä moottoria vaihteelle. Pelkän kaasun kytkemiseksi hallintakahva pitää siirtää vapaalle. Paina pelkän kaasun painike alas ja siirrä kaukosäätimen kahva eteenpäin-asentoon. Torvi soi kerran ja neutraali valo alkaa vilkkua. Torvi soi kahdesti kun käytössä on pelkkä kaasu. Lisää kaasua lisätäksesi moottorin kierroslukua. Poista käytöstä palauttamalla kahva vapaalle ja painamalla pelkän kaasun painiketta. Moottorien kierrosluku rajoittuu moottorivaurioiden estämiseksi. Ruoriaseman hallinnan siirto käynnistyy, kun aseman valintapainike painetaan alas epäaktiivisen ruoriaseman aikana. Lisätietoja omaa moottoriasi koskevista ohjeista on kohdassa Ruoriaseman hallinnan siirto. 3. Nuolinäppäimillä navigoit System Viewn näytössä näkyvissä toimintaviesteissä. 4. Valintapainikkeella valitset System Viewn näytössä näkyvät vaihtoehdot ja vahvistat syötetyt tiedot. Pitämällä valintapainiketta alhaalla kahden sekunnin ajan pysäytät diaesityksen, jos se on valittu Suosikeista. Pitämällä valintapainiketta alhaalla kolmen sekunnin ajan aktivoit tietojen palautus - toiminnon (paitsi diaesitys-toiminnossa). Pitämällä valintapainiketta alhaalla 5 sekunnin ajan tai kauemmin saat esiin kotisivun. 5. Neutraali valo palaa, kun moottori on vapaalla. Valot vilkkuvat kun moottori on pelkän kaasun tilassa. HUOMAUTUS: Vaihteiston tila määritetään moottorin vaihteentoimilaitteen asennosta eikä kaukosäätimen kahvan asennosta. 6. Active-merkkivalo palaa merkkinä siitä, että kaukosäädin on aktivoitu ja käyttövalmis. fin 47

56 OMINAISUUDET JA HALLINTALAITTEET 7. Synkronointivalo syttyy, kun DTS-järjestelmä synkronisoi moottorien kierroslukuja. a a - b - c - Neutral-merkkivalo Valintapainike Nuolinäppäimet NEUTRAL SELECT b c d - e - f - Sync-merkkivalo Pelkän kaasun/aseman valintapainike Active-merkkivalo ACTIVE THROTTLE ONLY SYNC STATION SELECT f e d MOOTTORIEN SYNKRONOINTI Kun automaattinen synkronointitoiminto otetaan käyttöön, se säätää automaattisesti kaikken moottorien nopeuden oikeanpuoleisen moottorin nopeutta vastaavaksi. Moottorien synkronointi aktivoituu automaattisesti, kun kummankin moottorin nopeus on yli 900 1/min kahden sekunnin ajan ja kaukosäätimien kahvat ovat 10 %:n päässä toisistaan. Synkronointivalo syttyy, kun moottoreita synkronoidaan. Automaattinen synkronointi pysyy käytössä 95 %:n kaasuasentoon asti. Poista käytöstä siirtämällä toisen tai kummankin kaukosäätimen kahvaa, kunnes ne ovat yli 10 %:n päässä toisistaan, vähennä moottorin nopeutta alle 900 1/min tai lisää moottorin nopeutta yli 95 %:iin. ACTIVE SYNC THROTTLE ONLY STAT ION SELECT RUORIASEMAN HALLINNAN SIIRTO! VAARA Vältä veneen hallinnan menetyksestä johtuvat vakavat vammat tai kuolema. Veneen kuljettaja ei saa milloinkaan jättää aktiivista asemaa, kun moottori on vaihteella. Ruoriaseman hallinnan saa siirtää vain, kun kumpikin asema on miehitettynä. Yksi henkilö saa tehdä ruoriaseman hallinnan siirron vain moottorin ollessa vapaalla. HUOMAUTUS: Ruoriaseman siirron aikana suositellaan tyhjäkäyntiasentoa. Jos kaukosäädintä ei voi asettaa tyhjäkäyntiasentoon, ruoriaseman siirto voidaan tehdä vaihteella. HUOMAUTUS: Aktiivinen valo palaa moottoria ohjaavan kaukosäätimen ruoriasemassa. Ruoriaseman hallinta -toiminto antaa veneen käyttäjälle mahdollisuuden valita, mikä ruori ohjaa moottorin toimintaa. Kun pelkän kaasun/aseman valintapainiketta painetaan kahdesti, moottorin hallinta siirtyy uuteen ruoriin. Kun ruoriaseman hallinnan vaihto on suoritettu, kaukosäädin alkaa automaattisesti säätää moottorin kierroslukua ja vaihdeasentoa uuden ruoriaseman kaukosäätimen kahvan asetuksia vastaaviksi. Säädä ohjauskahvoja haluttuun kaasu- ja vaihdeasentoon. HUOMAUTUS: Ruoriaseman vaihto tulee suorittaa 10 sekunnin sisällä. Jos ruoriaseman vaihtoa ei suoriteta loppuun, toiminto peruuntuu ja kuuluu kaksoispiippaus. Kun pelkän kaasun/aseman valintapainiketta painetaan uudestaan, ruoriaseman vaihto aktivoituu jälleen. 48 fin

57 OMINAISUUDET JA HALLINTALAITTEET 1. Aseta aktiivinen kaukosäädinvipu tyhjäkäyntiasentoon. 2. Siirry epäaktiiviseen ruoriasemaan ja aseta kaukosäädinvipu tyhjäkäyntiasemaan. 3. Paina pelkän kaasun/aseman valintapainiketta kahdesti. "ACTIVE"-valo syttyy merkiksi siitä, että kaukosäädin ohjaa moottoria. a b a b ACTIVE ACTIVE SYNC THROTTLE THROTTLE ONLY ONLY STATION SELECT STAT ION SELECT a - b - Aktiivinen valo Pelkän kaasun/aseman valintapainike 4. Alkuperäisen ruorin "ACTIVE"-valo sammuu. Ruoriasemien synkronointi ennen ruoriaseman vaihtoa Painamalla pelkän kaasun/aseman valintapainikkeen alas veneen käyttäjä saa kymmenen sekuntia aikaa säätää uuden aseman kaukosäätimen kahvan asetukset entisen (epäaktiiviseksi muuttuvan) aseman kahvaasetuksia vastaaviksi. Jos kahvat eivät vastaa toisiaan, neutraalivalo vilkkuu. Valo vilkkuu nopeammin, kun kahvat lähestyvät toistensa asetuksia. Kun valo palaa tasaisesti, kahvat vastaavat toistensa asetuksia, ja pelkän kaasun/aseman valintapainiketta voidaan painaa toimenpiteen lopettamiseksi. Nyt vaihtoprosessi on suoritettu ja ohjaus on siirtynyt uudelle asemalle. Jos ruoriaseman vaihtoa ei ole suoritettu 10 sekunnin sisällä, ruoriaseman vaihto peruuntuu. Ohjaimen suojatilan, jossa on CAN-näppäimistö, ominaisuudet ja käyttö KOLMOISMOOTTORIKAASUN JA VAIHTEEN KÄYTTÖ Kaukosäätimen kahvojen liikkeen avulla veneen käyttäjä voi hallita kaikkien kolmen moottorin kaasun nopeutta ja vaihteiston asentoa. Kaasu- ja vaihdetoiminto riippuu käytössä olevista moottoreista. Katso seuraavaa taulukkoa. Vasemmanpuoleinen moottori Keskimoottori Käytössä Käytössä Käytössä Käytössä Käytössä Pois Oikeanpuoleinen moottori Kaukosäätimen kahvan toiminto Vasemman moottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen moottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Keskimoottorin kaasu = vasemman ja oikean moottorin keskiarvo Keskimoottorin vaihde = vapaalla, elleivät molemmat moottorit ole samalla vaihteella Vasemman ja keskimoottorin kaasu ja vaihde = säädetään vasemmasta kahvasta fin 49

58 OMINAISUUDET JA HALLINTALAITTEET Vasemmanpuoleinen moottori Keskimoottori Pois Käytössä Käytössä Käytössä Pois Käytössä Käytössä Pois Pois Pois Pois Käytössä Pois (virtalukko päällä) Käytössä Oikeanpuoleinen moottori Pois (virtalukko päällä) Kaukosäätimen kahvan toiminto Oikeanpuoleisen ja keskimoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Vasemman moottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen moottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Vasemman moottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen moottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Keskimoottorin kaasu ja vaihde = vapaalla/tyhjäkäynnillä, elleivät molemmat kahvat ole samalla vaihteella Jos jompikumpi ulommista moottoreista sammutetaan ajon aikana, keskimoottori siirtyy pakkovapaalle/- tyhjäkäynnille. Keskimoottori saadaan takaisin käyntiin siirtämällä toimivan ulkomoottorin kaukosäätimen kahva takaisin vapaa-asentoon ja kytkemällä se uudelleen vaihteelle. Tällöin toimiva ulkomoottori säätelee keskimoottorin nopeutta ja vaihteenvaihtoa. Keskimoottorin sammuttaminen ajon aikana ei vaikuta ulompiin moottoreihin. Jos ajon aikana ilmenee vika, joka pakottaa jommankumman ulommista moottoreista vapaa-/tyhjäkäyntitilaan, myös keskimoottori siirtyy pakkovapaalle/-tyhjäkäynnille. Keskimoottori saadaan takaisin käyntiin siirtämällä toimivan ulkomoottorin kaukosäätimen kahva takaisin vapaalle ja kytkemällä se uudelleen vaihteelle. NELIMOOTTORIKAASUN JA VAIHTEEN KÄYTTÖ Kaukosäätimen kahvojen liikkeen avulla veneen käyttäjä voi hallita kaikkien neljän moottorin kaasun nopeutta ja vaihteiston asentoa. Kaasu- ja vaihdetoiminto riippuu käytössä olevista moottoreista. Katso seuraavaa taulukkoa. Vasen ulkomoottori Vasen sisämoottori Oikeanpuoleinen sisämoottori Oikeanpuoleinen ulkomoottori Käytössä Käytössä Käytössä Käytössä Käytössä Käytössä Pois Pois Pois Pois Käytössä Käytössä Pois (virtalukko päällä) Käytössä Käytössä Käytössä Käytössä Käytössä Käytössä Pois (virtalukko päällä) Kaukosäätimen kahvan toiminto Vasemman ulko- ja sisämoottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen ulko- ja sisämoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Vasemman ulko- ja sisämoottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen ulko- ja sisämoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Vasemman moottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen sisämoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta 50 fin

59 OMINAISUUDET JA HALLINTALAITTEET Vasen ulkomoottori Pois (virtalukko pois päältä) Vasen sisämoottori Oikeanpuoleinen sisämoottori Oikeanpuoleinen ulkomoottori Käytössä Käytössä Käytössä Käytössä Käytössä Käytössä Pois (virtalukko pois päältä) Käytössä Pois Pois Käytössä Pois (virtalukko päällä) Käytössä Käytössä Pois (virtalukko päällä) Kaukosäätimen kahvan toiminto Vasemmanpuoleisen sisämoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Oikeanpuoleisen sisämoottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Vasemman moottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen ulkomoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Vasemman sisämoottorin kaasu ja vaihde = säädetään vasemmasta kahvasta Oikeanpuoleisen sisämoottorin kaasu ja vaihde = säädetään oikeanpuoleisesta kahvasta Jos ajon aikana kytketään pois päältä oikeanpuoleinen ulkomoottori, oikeanpuoleinen sisämoottori siirtyy pakkovapaalle/-tyhjäkäynnille. Sisämoottori voidaan palauttaa käyttöön kääntämällä päälle oikeanpuoleisen ulkomoottorin virta-avain ja liikuttamalla oikeanpuoleista ohjainkahvaa takaisin vapaalle ja kytkemällä se uudelleen vaihteelle. Oikeanpuoleinen ohjainkahva ohjaa nyt sisämoottorin nopeutta ja vaihteistoa. Jos ajon aikana kytketään pois päältä vasemmanpuoleinen ulkomoottori, vasemmanpuoleinen sisämoottori siirtyy pakkovapaalle/-tyhjäkäynnille. Sisämoottori voidaan palauttaa käyttöön kääntämällä päälle vasemmanpuoleisen ulkomoottorin virta-avain ja liikuttamalla vasemmanpuoleista ohjainkahvaa takaisin vapaalle ja kytkemällä se uudelleen vaihteelle. Vasemmanpuoleinen ohjainkahva ohjaa nyt sisämoottorin nopeutta ja vaihteistoa. Yhden sisämoottorin sammuttaminen ajon aikana ei vaikuta ulompiin moottoreihin. Jos ajon aikana ilmenee vika, joka pakottaa oikeanpuoleiset ulommat moottorit vapaa-/tyhjäkäyntitilaan, myös oikeanpuoleinen sisämoottori siirtyy pakkovapaalle/-tyhjäkäynnille. Sisämoottori saadaan takaisin käyntiin siirtämällä oikeanpuoleisen kaukosäätimen kahva takaisin vapaalle ja kytkemällä se uudelleen vaihteelle. Jos ajon aikana ilmenee vika, joka pakottaa vasemmanpuoleiset ulommat moottorit vapaa-/tyhjäkäyntitilaan, myös vasemmanpuoleinen sisämoottori siirtyy pakkovapaalle/-tyhjäkäynnille. Sisämoottori saadaan takaisin käyntiin siirtämällä vasemmanpuoleisen kaukosäätimen kahva takaisin vapaalle ja kytkemällä se uudelleen vaihteelle. fin 51

60 OMINAISUUDET JA HALLINTALAITTEET TRIMMIKYTKIMEN JA NÄPPÄIMISTÖN OMINAISUUDET 1. Trimmikytkin (jos varusteena) ohjaa kaikkien moottorien ajokulman säätöä. Moottorien yksittäiseen trimmaamiseen tarvitaan erillinen trimmauskytkinsarja. ALL NEUTRAL TROLL TRANSFER SYNC I LEVER THROTTLE ONLY DOCK Neutral-valo palaa, kun moottori on vapaalla. Valot vilkkuvat kun moottori on pelkän kaasun tilassa. HUOMAUTUS: Vaihteiston asento määritetään moottorin vaihteentoimilaitteen asennosta eikä kaukosäätimen kahvan asennosta. 3. Uistelupainiketta painettaessa uistelun ohjaus aktivoituu. Kun käytetään uistelun ohjaustoimitoa, veneen kuljettaja voi asettaa moottorin hitaalle matkanopeudelle. Kytkeäksesi päälle, liikuta ohjainkahvoja eteenpäinvaihteen pidäkeasentoon ja paina nappia. Käytä - / + -näppäimiä vähentääksesi tai lisätäksesi nopeutta, maksimissaan kalibroituun asetettuun pisteeseen asti. Jos olet asettanut uisteluohjauksen halutulle nopeudelle ja sitten suljet uisteluohjauksen, järjestelmä muistaa asetetun nopeuden ja palaa siihen nopeuteen, kun se kytketään jälleen päälle. Kytkeäksesi uisteluohjauksen pois päältä, paina "TROLL"-nappia ja siirrä kaasu eri nopeudelle, tai moottori vapaalle. 4. Siirtopainikkeen painaminen mahdollistaa moottorin ohjauksen siirtämisen eri ruorille. Lisätietoja omaa moottoriasi koskevista ohjeista on kohdassa Ruoriaseman hallinnan siirto. 5. Laituriin kiinnitys -painiketta painettaessa kytkeytyy päälle laituriin kiinnitys -tila. Laituriin kiinnitys -tila vähentää kaasutilavuutta noin puoleen normaalista. Kytkeäksesi laituriin kiinnitys -tilan pois päältä, vaihda moottori vapaalle ja paina laituriin kiinnitys -painiketta. 6. Pelkän kaasuttimen painike mahdollistaa sen, että veneen käyttäjä voi lisätä moottorin kierroslukua sen lämmetessä siirtämättä moottoria vaihteelle. Pelkän kaasun kytkemiseksi hallintakahva pitää siirtää vapaalle. Paina pelkän kaasun painike alas ja siirrä kaukosäätimen kahva eteenpäinasentoon. Torvi soi kerran ja neutraali valo alkaa vilkkua. Torvi soi kahdesti kun käytössä on pelkkä kaasu. Lisää kaasua lisätäksesi moottorin kierroslukua. Poista käytöstä palauttamalla kahva vapaalle ja painamalla pelkän kaasun painiketta. Moottorien kierrosluku rajoittuu moottorivaurioiden estämiseksi. 7. Yhden vivun painiketta painettaessa yhden vivun tila kytkeytyy päälle. Yhden vivun tila mahdollistaa molempien moottorien kaasun ja vaihteiston ohjauksen vasemmanpuoleisesta kahvasta. Kytkeäksesi yhden vivun tilan pois päältä, vaihda moottori vapaalle ja paina yhden vivun nappia. 52 fin

61 OMINAISUUDET JA HALLINTALAITTEET 8. Synkronointi-nappulan painaminen kytkee päälle tai pois päältä automaattisen synkronoinnin. Lisätietoja omaa moottoriasi koskevista ohjeista on kohdassa Moottorien synkronointi N E U T R A L a NEUTRAL b a - b - c - d - e - f - g - Neutral-merkkivalo Uistelupainike Siirtopainike Laituriin kiinnitys -painike Pelkkä kaasu Yhden vivun painike Synkronointi-painike - SYNC TROLL + TRANSFER c g 1 LEVER THROTTLE ONLY DOCK f e d Kaukosäätimen kahvan jäykkyydensäätöruuvia säätämällä voidaan lisätä tai vähentää kaukosäätimen kahvan jäykkyyttä (suojus täytyy poistaa). Tällöin kahva ei pääse äkisti liikkumaan kovassa aallokossa. Käännä ruuvia myötäpäivään jäykkyyden lisäämiseksi ja vastapäivään sen vähentämiseksi. Säädä jäykkyys halutuksi. 10. Pidäkkeen jäykkyyden säätöruuvia (suojus on irrotettava) säätämällä voidaan lisätä tai vähentää voimaa, jota tarvitaan hallintakahvan siirtämiseen pois pidäkeasennoista. Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Säädä jäykkyys halutuksi. a - b - Pidäkkeen jäykkyydensäätöruuvi Kaukosäätimen kahvan jäykkyydensäätöruuvi a b MOOTTORIEN SYNKRONOINTI Kun automaattinen synkronointitoiminto otetaan käyttöön, se säätää automaattisesti kaikken moottorien nopeuden oikeanpuoleisen moottorin nopeutta vastaavaksi. Paina synkronointi-painiketta CAN-näppäimistössä laittaaksesi automaattisen synkronoinnin päälle tai pois päältä. Kun synkronoinnin merkkivalo on keltainen, synkronointi-nappia on painettu, mutta olosuhteet eivät salli automaattisen synkronoinnin käyttöönottoa. Kun synkronoinnin merkkivalo on punainen, moottorin synkronointi on käynnistynyt. Moottorit pysyvät synkronoituina kunnes moottorinopeus ylittää 900 1/min kahdeksi sekunniksi, kaukosäädinkahvat ovat 10 %:n etäisyydellä toisistaan, ja moottorit ovat alle 95 %:n kaasuasennossa. fin 53

62 OMINAISUUDET JA HALLINTALAITTEET Ottaaksesi automaattisen synkronoinnin pois päältä, paina synkronointi-painiketta. NEUTRAL - TROLL + SYNC TRANSFER 1 LEVER THROTTLE ONLY DOCK RUORIASEMAN HALLINNAN SIIRTO! VAARA Vältä veneen hallinnan menetyksestä johtuvat vakavat vammat tai kuolema. Veneen kuljettaja ei saa milloinkaan jättää aktiivista asemaa, kun moottori on vaihteella. Ruoriaseman hallinnan saa siirtää vain, kun kumpikin asema on miehitettynä. Yksi henkilö saa tehdä ruoriaseman hallinnan siirron vain moottorin ollessa vapaalla. HUOMAUTUS: Asemansiirron aikana suositellaan vapaakäyntiasentoa. Jos kaukosäädintä ei voi asettaa vapaakäyntiasentoon, ruoriasemansiirto voidaan tehdä vaihteella. Ruoriaseman hallinta -toiminto antaa veneen käyttäjälle mahdollisuuden valita, mikä ruori ohjaa moottorin toimintaa. Kun painetaan siirtopainiketta kahdesti, moottorin ohjaus vaihtuu uuteen ruoriin. Kun ruoriaseman hallinnan vaihto on suoritettu, kaukosäädin alkaa automaattisesti säätää moottorin kierroslukua ja vaihdeasentoa uuden ruoriaseman kaukosäätimen kahvan asetuksia vastaaviksi. Säädä kaukosäätimen kahvoja haluttuun kaasu- ja vaihdeasentoon. Kun TRANSFER -painiketta painetaan, siirron merkkivalo syttyy ja kuuluu yksi piippaus. Paina TRANSFERpainiketta uudelleen lopettaaksesi ruorin vaihdon. Kun ruorin vaihto on valmis, kuuluu toinen piippaus ja siirron merkkivalo sammuu. HUOMAUTUS: Ruoriaseman vaihto tulee suorittaa 10 sekunnin sisällä. Jos ruoriaseman vaihtoa ei suoriteta loppuun, toiminto peruuntuu ja kuuluu kaksoispiippaus. Kun painetaan TRANSFER (siirto) -painiketta uudestaan, ruoriaseman vaihto aktivoituu jälleen. NEUTRAL - TROLL + SYNC TRANSFER 1 LEVER THROTTLE ONLY DOCK Ruoriasemien synkronointi ennen ruoriaseman vaihtoa Painamalla TRANSFER -painikkeen alas veneen käyttäjä saa kymmenen sekuntia aikaa säätää uuden aseman kaukosäätimen kahvan asetukset entisen (epäaktiiviseksi muuttuvan) aseman kahva-asetuksia vastaaviksi. Jos kahvat eivät vastaa toisiaan, neutraalivalo vilkkuu. Valo vilkkuu nopeammin, kun kahvat lähestyvät toistensa asetuksia. Kun valo palaa tasaisesti, kahvat vastaavat toistensa asetuksia, ja painiketta voidaan painaa uudelleen toimenpiteen lopettamiseksi. Nyt vaihtoprosessi on suoritettu ja ohjaus on siirtynyt uudelle asemalle. Jos ruoriaseman vaihtoa ei ole suoritettu 10 sekunnin sisällä, toiminto peruuntuu. 54 fin

63 OMINAISUUDET JA HALLINTALAITTEET Varoitusjärjestelmä VAROITUKSEN MERKKIÄÄNET Kun virtalukko käännetään ON-asentoon, torvi (joka sijaitsee komentomoduulin johtosarjan päällä) antaa äänimerkin sen toiminnan testaamiseksi. Kaksi erilaista äänimerkkiä varoittavat veneen käyttäjää ongelmasta moottorin toimintajärjestelmässä. 1. Jatkuva kuuden sekunnin äänimerkki: osoittaa, että moottorin tila on kriittinen. Riippuen moottorin tilasta Engine Guardian -järjestelmä saattaa kytkeytyä päälle ja suojata moottoria rajoittamalla sen tehoa. Palaa satamaan välittömästi ja ota yhteyttä huoltoliikkeeseen. 2. Ajoittaiset lyhyet äänimerkit kuuden sekunnin ajan: osoittaa, että moottorissa on vähemmän vakava ongelma. Tämä tila ei vaadi välitöntä huomiota. Voit jatkaa veneen käyttöä, mutta ongelman luonteesta riippuen Engine Guardian -järjestelmä saattaa rajoittaa moottorin tehoa (katso jäljempää Engine Guardian -valvontajärjestelmää moottorin suojaamiseksi. Ota yhteyttä huoltoliikkeeseen heti, kun se on mahdollista. On tärkeää huomata, että kummassakin edellä mainituista tapauksista äänimerkki kuuluu vain yhden kuuden sekunnin ajan. Jos sammutat moottorin avaimella, äänimerkki kuuluu uudelleen kerran, jos vikaa ei ole korjattu. Katso tiettyjä moottoritoimintoja ja moottorin lisätietoja jäljempänä olevasta SmartCraft-tuotetietoja käsittelevästä kohdasta. Kuljettaja voi itse korjata osan vähemmän vakavista ongelmista, joiden merkkinä ovat kuusi sekuntia kestävät ajoittaiset lyhyet äänimerkit. Käyttäjä voi itse korjata seuraavat viat: Vettä veneeseen kiinnitetyssä polttoaineen- ja vedenerotinkupissa. Katso kohtaa Huolto polttoaineensuodatin ja vedenerotin. Jäähdytysjärjestelmän (vedenpaineen tai moottorin lämpötilan) ongelma. Sammuta moottori ja tarkista, ovatko alayksikön vedenottoaukot tukkeutuneet. Alhainen moottorin öljytaso. Katso kohtaa Polttoaine ja öljy Moottoriöljyn tarkistus ja lisäys. ENGINE GUARDIAN -JÄRJESTELMÄ Engine Guardian -valvontajärjestelmä valvoo moottorin kriittisiä antureita ja ilmoittaa varhaisessa vaiheessa mahdollisista ongelmista. Engine Guardian toimii aina, kun moottori käy, joten voit luottaa siihen, että moottori on suojattuna joka hetki. Järjestelmä reagoi ongelmaan antamalla kuusi sekuntia kestävän äänimerkin ja/tai rajoittamalla moottorin tehoa sen suojelemiseksi vaurioilta. Jos Guardian-järjestelmä on aktivoitunut, vähennä kaasua. Ongelma on paikannettava ja korjattava, mikäli mahdollista. Järjestelmä täytyy palauttaa alkuasetuksiin, ennen kuin moottori toimii suurilla nopeuksilla. Kaasuvivun siirtäminen takaisin joutokäyntiasentoon palauttaa järjestelmän alkuasetuksiin. SMARTCRAFT Tähän perämoottoriin voidaan ostaa Mercury SmartCraft System -mittaripaketti. Mittaripaketti näyttää mm. seuraavia toimintoja: moottorin kierrosluvun, jäähdytysaineen lämpötilan, öljynpaineen, vedenpaineen, akkujännitteen, polttoaineen kulutuksen ja moottorin käyttötunnit. SmartCraft-mittaripaketti auttaa myös Engine Guardian -järjestelmän vianmäärityksessä. SmartCraftmittaripaketti näyttää kriittisiä moottorihälytystietoja ja mahdollisia ongelmia. fin 55

64 OMINAISUUDET JA HALLINTALAITTEET Hydraulinen ajokulman säätö ja kallistus Perämoottorissa on hydraulinen ajokulman / kallistuksen säätö nimeltä Power Trim. Tämän avulla käyttäjä voi helposti säätää perämoottorin asentoa painamalla trimmikatkaisinta. Perämoottorin siirtämistä lähemmäksi peräpeiliä kutsutaan trimmaamiseksi sisään tai alas. Perämoottorin siirtämistä kauemmaksi veneen peräpeilistä kutsutaan trimmaamiseksi ulos tai ylös. Termi trimmi viittaa yleensä perämoottorin säätöön ensimmäisten 20 asteen liikealueella. Tämä on liikealue, jota käytetään veneen plaanatessa. Termiä kallistus (kippaus) käytetään tavallisesti, kun puhutaan perämoottorin säätämisestä ylemmäksi vedestä. Kun moottori on sammutettuna ja virtalukko "ON" -asennossa, perämoottori voidaan kallistaa ylös vedestä. Hitaalla joutokäynnillä (alle /min) perämoottorin voi myös kallistaa trimmialuetta pitemmälle esimerkiksi matalassa vedessä ajoa varten. a b c a - b - c - Trimmikatkaisin Kallistuksen liikealue Trimmauksen liikealue POWER TRIM -SÄÄDÖN KÄYTTÖ Useimmissa veneissä trimmausalueen keskiasetukset antavat tyydyttäviä tuloksia. Täyden hyödyn saamiseksi trimmauksesta saatat kuitenkin joskus trimmata perämoottorin kokonaan alas tai ylös. Suorituskyvyn kasvun myötä kasvaa myös kuljettajan vastuu, ja hänen tulee tietää mahdolliset hallintaan vaikuttavat vaarat. Harkitse seuraavia seikkoja huolellisesti. 1. Trimmaus sisään tai alas voi: Laskea keulaa. Saavuttaa nopeammin plaanauksen, etenkin raskaalla kuormalla tai peräpainoisella veneellä. Parantaa yleensä ajo-ominaisuuksia aallokossa. Liiallisena laskea eräiden veneiden keulaa niin paljon, että ne alkavat kyntää vettä keulalla plaanatessaan. Tämä voi aiheuttaa odottamattomia käännöksiä jompaankumpaan suuntaan (keulaohjaus tai yliohjaus), jos yritetään kääntyä tai kohdataan huomattava aalto.! VAARA Vältä mahdollisesti vakava vamma tai kuolema. Säädä perämoottori keskivälin trimmiasentoon heti, kun vene plaanaa, jotta vältetään veneen pyörähtämisestä johtuva veneestä sinkoutuminen. Älä yritä kääntää venettä sen plaanatessa, jos perämoottori on trimmattu hyvin alas ja ohjauspyörässä tuntuu vetoa. 2. Trimmaus ulos tai ylös voi: 56 fin

65 OMINAISUUDET JA HALLINTALAITTEET Nostaa keulan ylemmäs vedestä. Yleensä lisätä huippunopeutta. Lisätä maavaraa ajaessasi vedenalaisten esineiden yli tai matalikossa. Liiaksi trimmattuna aiheuttaa veneen hyppimistä tai potkurin ilmansaantia. Aiheuttaa moottorin ylikuumenemista, jos vedenottoaukot ovat veden pinnan yläpuolella. KALLISTUS YLIMPÄÄN ASENTOON Kallistus ruorista HUOMAUTUS: Trimmi-/kippikatkaisin pysyy aktiivisena 15 minuuttia sen jälkeen, kun virtalukko on kytketty pois. 1. Jos virtalukko on ollut kytkettynä pois yli 15 minuuttia, käännä se ON-asentoon. 2. Paina trimmi-/kippikatkaisin yläasentoon. Perämoottori kallistuu ylös, kunnes katkaisin vapautetaan tai moottori saavuttaa ylimmän kallistusasennon. Kallistus moottorista Koppaan asennetulla lisäkippikatkaisimella perämoottoria voidaan kallistaa virtalukon ollessa OFFasennossa. Kippilukko 1. Kierrä kippilukon vipu alas. 2. Laske perämoottoria, kunnes kippilukon kannake nojaa jalustaa vasten. 3. Avaa kippilukon kannake kohottamalla perämoottoria ja kiertämällä kippilukon vipu alas. Laske perämoottoria. b a - b - Kippilukko Kippilukon kannake a fin 57

66 OMINAISUUDET JA HALLINTALAITTEET KÄSIKÄYTTÖINEN KIPPAUS Jollei perämoottoria voi kallistaa käyttämällä hydraulista trimmi-/kippikytkintä, perämoottoria voi kallistaa käsin HUOMAUTUS: Käsikäyttöisen kippauksen vapautusventtiili on kiristettävä ennen perämoottorin käyttöä, jotta estetään perämoottorin kallistuminen ylös peruutettaessa. 1. Kierrä käsikäyttöisen kippauksen vapautusventtiiliä kolme kierrosta vastapäivään. Tämä mahdollistaa perämoottorin käsin kallistuksen. Kallista perämoottori haluttuun asentoon ja kiristä käsikäyttöisen kippauksen vapautusventtiili. KIPPAUKSEN APUKYTKIN Tätä apukytkintä voidaan käyttää perämoottorin kallistamiseen ylös tai alas käyttämällä hydraulista ajokulman säätöjärjestelmää MATALASSA VEDESSÄ AJO Käytettäessä venettä matalassa vedessä perämoottoria voi kallistaa suurinta ajokulmaa pitemmälle pohjaan osumisen estämiseksi. 1. Vähennä moottorin kierrosluku alle 2000:een 1/min. 2. Kallista perämoottoria ylös. Varmista, että kaikki veden sisäänottoaukot pysyvät aina veden alla. 3. Käytä moottoria vain hitaalla nopeudella. Kun perämoottori kallistuu 20 asteen trimmirajan yli, varoitustorvi soi ja moottorin kierrosluvut rajoittuvat automaattisesti noin 2000:een 1/min. Perämoottoria täytyy kallistaa (trimmata) alas trimmialueelle, jotta kierrosluku voi nousta yli 2000:n 1/ min. 58 fin

67 KÄYTTÖ Käynnistystä edeltävä tarkistuslista Ohjaaja tuntee turvallisen navigoinnin, veneilyn ja käytön toimenpiteet. Jokaiselle veneessä olijalle on hyväksytyn mallinen, sopivaa kokoa oleva kelluntavarustus, joka on myös helposti saatavilla (lain mukaisesti). Pelastusrengas tai kelluntatyyny, joka on suunniteltu heitettäväksi veden varaan joutuneelle. Tunne veneesi enimmäiskantokyky. Katso veneen kantokyky tyyppikilvestä. Polttoaineensyöttö toimii. Järjestä matkustajat ja kuorma siten, että paino jakautuu veneessä tasaisesti ja jokaisella on kunnollinen istumapaikka. Kerro jollekulle, mihin olet menossa ja milloin aiot palata. Veneen käyttö päihtyneenä tai huumeiden vaikutuksen alaisena on lainvastaista. Tunne vesistö ja ympäristö, jossa veneilet. Huomioi vuorovesi, virtaukset, hiekkasärkät, karit ja muut vaaratekijät. Tee tarkastukset, jotka on lueteltu kohdassa Huolto tarkastus- ja huoltoaikataulu. Käyttö jäätymislämpötiloissa Kun käytät tai kiinnität perämoottoriasi lämpötilan ollessa nollan tuntumassa tai sen alapuolella, pidä moottori koko ajan kallistettuna alas, jotta vaihteistokotelo pysyy veden alla. Tämä estää vaihteistokoteloon jäänyttä vettä jäätymästä ja aiheuttamasta mahdollisia vaurioita vesipumpulle ja muille komponenteille. Mikäli on mahdollista, että veden pinnalle voi muodostua jäätä, perämoottori on irrotettava ja siihen jäänyt vesi valutettava pois. Jos jäätä muodostuu vesitasoon perämoottorin vetoakselin kotelon sisälle, se estää veden virtauksen moottoriin aiheuttaen mahdollisen vaurion. Käyttö suolaisessa tai likaisessa vedessä Suosittelemme perämoottorin sisäisten vesikanavien huuhtomista makealla vedellä joka kerran, kun olet ajanut suolaisessa tai saastuneessa vedessä. Tämä estää jätteiden kertymisen ja vesikanavien tukkeumat. Lisätietoja on kohdassa Huolto jäähdytysjärjestelmän huuhtelu. Jos pidät veneesi vedessä ankkuroituna laituriin, kallista aina perämoottoria siten, että vaihteistokotelo on täysin poissa vedestä (paitsi jäätymislämpötiloissa), kun se ei ole käytössä. Pese perämoottorin ulkopuoli ja huuhdo potkurin ja vaihteistokotelon pakoaukko puhtaalla makealla vedellä aina käytön jälkeen. Sumuta metalliset ulkopinnat kerran kuukaudessa Mercury Precision- tai Quicksilverkorroosionsuoja-aineella. Älä ruiskuta ainetta korroosionsuoja-anodeille, koska se huonontaisi anodien tehoa. Moottorin totutusajomenettely TÄRKEÄÄ: Jos moottorin totutusajomenettelyä ei noudateta, seurauksena saattaa olla huono suorituskyky koko moottorin elinkaaren ajan sekä moottorivaurio. Noudata aina totutusajomenettelyä. Vaihtele kaasun asentoa aina totutusajon aikana 1. tunti Anna moottorin lämmetä sekuntia. Totutusajomenettely Älä käytä tyhjäkäynnillä yli 5 minuuttia Käytä moottoria suurimman osan aikaa välillä /min (noin kolmeneljäsosakaasua). Vaihda moottorin nopeutta noin kahden (2) minuutin välein. fin 59

68 KÄYTTÖ Totutusajomenettely Vältä perämoottorin trimmaamista ulos (ylös) pystysuoran trimmausasennon yli käytön aikana. Vältä hydraulisen tasauslevyn (jos varusteena) käyttöä moottorin nostamiseen totutusajojakson aikana. Seuraavat 3 tuntia: Vaihda moottorin nopeutta 10 minuutin välein. Moottorin käynnistys Ennen kuin käynnistät moottorin, lue käynnistystä edeltävä tarkistuslista, erikoiskäyttöohjeet, moottorin totutusajomenettely ja Käyttö -osiosta vaihteen vaihto sekä Ominaisuudet ja ohjaimet -osiosta kaukosäätimen ominaisuudet ja käyttö.! VAROITUS Älä koskaan käynnistä tai käytä perämoottoria (edes hetken verran), jos vettä ei kierrä kaikkien vaihteistokotelon jäähdytysvedenottoaukkojen läpi vesipumpun vaurioiden (kuivana käynti) tai moottorin ylikuumenemisen välttämiseksi. 1. Varmista, että jäähdytysveden sisäänotto on veden alla Tarkista moottorin öljytaso Avaa käsi-ilmaustyyppisissä polttoainesäiliöissä oleva ilma-aukko HUOMAUTUS: Moottori ei käynnisty, ellei hätäkatkaisinta ole asetettu "RUN" (ajo)-asentoon. 60 fin

69 START KÄYTTÖ 4. Aseta narullinen hätäkatkaisin asentoon "RUN" (ajo). Lisätietoja omaa moottoriasi koskevista ohjeista on kohdassa Yleistietoja Narullinen hätäkatkaisin Vaihda perämoottori vapaalle (N). N N F R F R HUOMAUTUS: Kun käynnistetään ensikerran uutta moottoria tai moottoria, josta on loppunut tai poistettu polttoaine, polttoainejärjestelmä pitää täyttää seuraavasti: Käännä virtalukko ON-asentoon noin minuutin ajaksi. Tämä käyttää polttoainepumppua. Käännä virtalukko takaisin OFF-asentoon ja palauta se sitten ON-asentoon minuutin ajaksi. Käännä virtalukko takaisin OFFasentoon. Polttoainejärjestelmän täyttö on nyt suoritettu. 6. Käynnistys virta-avaimella Käännä virta-avain asentoon "START" (käynnistys) ja vapauta avain. Sähköinen käynnistysjärjestelmä käynnistää moottorin automaattisesti. Jos moottori ei käynnisty, se lakkaa pyörimästä. Käännä avain asentoon "START", kunnes moottori käynnistyy. OFF ACC ON START OFF ACC ON Kun moottori käynnistyy, tarkista, tuleeko vesipumpun tarkistusaukosta tasainen vesivirta. TÄRKEÄÄ: Jollei vesipumpun tarkistusaukosta tule vettä, pysäytä moottori ja tarkista, ovatko jäähdytysveden ottoaukot tukossa. Ellei niissä ole esteitä, se voi osoittaa, että vesipumppu ei toimi tai että jäähdytysjärjestelmässä on tukos. Nämä viat aiheuttavat moottorin ylikuumenemisen. Tarkastuta perämoottori jälleenmyyjällä. Ylikuumenneen moottorin käyttö aiheuttaa moottorivaurion. fin 61

70 Vaihteenvaihto KÄYTTÖ DTS KOJELAUTAAN ASENNETTAVA KAUKOSÄÄDIN TÄRKEÄÄ: Älä kytke perämoottoria vaihteelle, ellei moottori käy joutokäyntinopeutta. Älä kytke perämoottoria eteenpäin- tai peruutusvaihteelle, kun moottori ei ole käynnissä. Perämoottorissasi on kolme käytettävää vaihdetta: Eteenpäin (F), Vapaa (N) ja Peruutus (R). F N R 3427 Kun vaihdat vaihdetta, pysähdy aina vapaa-asennossa ja anna moottorin palata joutokäyntinopeudelle. Kojelautaan asennettava kaukosäädin vaatii vaihdelukon painamista aina, kun kaukosäätimen kahva siirretään pois vapaa-asennosta Lisää nopeutta viemällä kaukosäätimen vipua eteenpäin. DTS KONSOLIIN ASENNETTAVA KAUKOSÄÄDIN TÄRKEÄÄ: Älä kytke perämoottoria vaihteelle, ellei moottori käy joutokäyntinopeutta. Älä kytke perämoottoria eteenpäin- tai peruutusvaihteelle, kun moottori ei ole käynnissä. 62 fin

71 START KÄYTTÖ Perämoottorissasi on kolme käytettävää vaihdetta: Eteenpäin (F), Vapaa (N) ja Peruutus (R). N F R 3417 Kun vaihdat vaihdetta, pysähdy aina vapaa-asennossa ja anna moottorin palata joutokäyntinopeudelle. Lisää nopeutta viemällä kaukosäätimen vipua eteenpäin. Moottorin pysäyttäminen TÄRKEÄÄ: Avaimen kääntäminen "START" -asentoon moottorin käydessä sammuttaa moottorin, mutta jättää DTS-järjestelmän aktiiviseksi. Tämän avulla ajokulmaa voidaan säätää hydraulisesti kaukosäätimen kahvalla. Alenna moottorin nopeutta ja vaihda perämoottori vapaalle. Käännä virta-avain asentoon OFF (POIS). OFF ACC ON START OFF ACC ON 3482 fin 63

72 Perämoottorin hoito HUOLTO Perämoottorisi säilyttämiseksi mahdollisimman hyvässä kunnossa on tärkeää, että perämoottorille tehdään säännölliset tarkastukset ja huollot, jotka on lueteltu kohdassa Tarkastus- ja huoltoaikataulu. Kehotamme pitämään sen hyvin huollettuna, jotta varmistetaan kuljettajan ja matkustajien turvallisuus ja säilytetään moottorin luotettavuus. Kirjaa tehty huolto tämän kirjan takasivulla olevaan kohtaan Huoltoloki.. Säilytä kaikki huoltotilaukset ja -kuitit. PERÄMOOTTORIN VARAOSIEN VALITSEMINEN Suosittelemme alkuperäisten Mercury Precision- tai Quicksilver-varaosien ja voiteluaineiden käyttöä. EPA-päästömääräykset Kaikki Mercury Marinen valmistamat uudet perämoottorit ovat saaneet Yhdysvaltain ympäristönsuojeluvirastolta sertifioinnin, että ne täyttävät uusia perämoottoreita koskevat ilmansaasteiden hallintamääräyksien vaatimukset. Tämä sertifiointi edellyttää, että tietyt säädöt on asetettu tehtaan normien mukaan. Tästä syystä tehtaan tuotteelle määräämää huoltomenettelyä on noudatettava tarkasti ja, sikäli kuin mahdollista, palattava alkuperäisen suunnittelun aikomuksiin. Päästöjen hallintalaitteiden ja -järjestelmien huollon, vaihdon tai korjauksen voi suorittaa mikä tahansa kipinäsytytteisten venemoottorien korjausliike tai yksityinen korjaaja. PÄÄSTÖJEN TODISTUSKYLTTI Päästöhyväksyntämerkki, josta näkyvät päästötasot sekä suoraan päästöihin liittyvät moottorin tekniset tiedot, on kiinnitetty moottoriin valmistuksen yhteydessä. a b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in gear): hp kw L LOW PERM/HIGH PERM: FAMILY: HC+NOx:FEL: CO FEL: g/kwh g/kwh f g h i j a - b - c - d - e - f - g - h - i - j - Tyhjäkäynti Moottorin hevosvoimia Iskutilavuus Moottoriteho kilowatteina Valmistuspäivä Tuoteryhmän numero Moottorituoteryhmän säädelty päästöraja Moottorituoteryhmän säädelty päästöraja Suositeltava sytytystulppa ja -väli Polttoaineletkun läpäisyprosentti OMISTAJAN VASTUU Omistajan tai käyttäjän on teetettävä moottorin rutiinihuolto, jotta päästötasot pysyvät määrättyjen standardien vaatimusten rajoissa. Omistaja/käyttäjä ei saa tehdä moottoriin mitään muutoksia, jotka voivat muuttaa tehoa tai mahdollistaa moottorin tehdasasetuksia suuremmat päästötasot. 64 fin

73 Tarkastus- ja huoltoaikataulu ENNEN JOKAISTA KÄYTTÖÄ HUOLTO Tarkista moottorin öljytaso. Lisätietoja on kohdassa Polttoaine ja öljy - Moottoriöljyn tarkistus ja lisäys. Tarkista, että narullinen hätäkatkaisin sammuttaa moottorin. Tarkista silmämääräisesti, ettei polttoainejärjestelmässä ole vuotoja tai vikoja. Tarkista perämoottorin kiinnitys peräpeiliin. Tarkista, ettei ohjausjärjestelmässä ole hankaavia tai irtonaisia osia. Tarkista silmämääräisesti, etteivät ohjauksen hydrauliliittimet ja -letkut vuoda tai ole vaurioituneet. Tarkista yhdystangon kiinnittimien oikea kireys useiden perämoottorien asennuksessa. Tarkista, etteivät potkurin lavat ole vahingoittuneet. Tarkista, ettei moottorin veden erottavassa polttoaineensuodattimessa ole vettä. Tyhjennä tarpeen mukaan. Lisätietoja on kohdassa Veden erottava polttoaineensuodatin. Tarkista, onko vaimentimen imuilmansuodattimessa roskia. Poista roskat tarpeen mukaan hyvän ilmavirtauksen ylläpitämiseksi. Lisätietoja on kohdassa Vaimentimen imuilmansuodatin suodattimen oikeaa hoitoa varten. JOKAISEN KÄYTÖN JÄLKEEN Huuhtele perämoottorin jäähdytysjärjestelmä, jos venettä on ajettu suolaisessa tai likaisessa vedessä. Lisätietoja on Jäähdytysjärjestelmän huuhtelu. Pese pois kaikki suolajäämät ja huuhdo potkurin pakokaasuaukko ja vaihteistokotelo puhtaalla vedellä suolaisessa vedessä ajon jälkeen. JOKA 100. KÄYTTÖTUNNIN JÄLKEEN TAI KERRAN VUODESSA, KUMPI TAPAHTUU ENSIN Vaihda moottoriöljy ja öljynsuodatin. Öljy on vaihdettava useammin, jos moottoria käytetään vaikeissa oloissa, esim. pitempiaikaiseen uisteluun. Lisätietoja on Moottoriöljyn vaihto. Tarkista silmämääräisesti, ettei termostaatissa ole syöpymiä ja/tai rikkinäistä jousta. Varmista, että termostaatti sulkeutuu täysin huoneenlämpötilassa. 1. Tarkista, ettei moottorin veden erottavassa polttoaineensuodattimessa ole likaa. Vaihda suodatin tarvittaessa. Lisätietoja on kohdassa Veden erottava polttoaineensuodatin. Tarkista korroosionsuoja-anodit. Tarkista useammin, jos ajetaan suolaisessa vedessä. Lisätietoja on kohdassa Korroosionsuoja-anodit. Tyhjennä ja vaihda vaihteistokotelon voiteluaine. Lisätietoja on Vaihteistokotelon voitelu. Tarkista ohjaustehostimen neste. Lisätietoja on kohdassa Ohjaustehostimen nesteen tarkistus. Tarkasta akku. Lisätietoja on Akun tarkastus. Käyttö suolaisessa vedessä: Poista sytytystulpat ja tarkasta, onko niissä syöpymiä; vaihda sytytystulpat tarvittaessa. Sivele ohut kerros pelkkää juuttumisenestoainetta sytytystulppien kierteisiin ennen asennusta. Lisätietoja on kohdassa Sytytystulppien tarkastus ja vaihto. Putkilon viitenro Kuvaus Käyttökohta Osanumero 81 Juuttumisenestoaine Sytytystulppien kierteet Tarkista johdotus ja liittimet. Tarkista ruuvien, mutterien ja muiden kiinnittimien kireys. Tarkista, että kopan tiivisteet ovat ehjät ja hyväkuntoiset. 1. Valtuutetun jälleenmyyjän on huollettava nämä kohteet. fin 65

74 HUOLTO Tarkista, että kopan sisäpuolen äänenvaimennusvaahtomuovi (jos varusteena) on ehjää ja hyväkuntoista. Tarkista, että imuilman äänenvaimennin (jos varusteena) on paikallaan. Tarkista, että tyhjäkäynnin äänenvaimennin (jos varusteena) on paikallaan. Tarkista, ettei ilmanottoasennelman letkunkiristimiä ja kumisuojuksia (jos varusteina) ole löysällä. JOKA 300. KÄYTTÖTUNTI TAI JOKA KOLMAS VUOSI TÄRKEÄÄ: Öljyvuotojen välttämiseksi moottoriöljy on tyhjennettävä ennen vaihteistokotelon irrotusta. Tee vesipumpun määräaikaisvaihto moottoriöljyn vaihdon yhteydessä. Vaihda vesipumpun siipipyörä. Vaihda siipipyörä useammin, jos ilmenee ylikuumenemista tai havaitaan vedenpaineen alenemista. 1. Tarkista ajokulman säätöyksikön neste. Lisätietoja on kohdassa Power Trim -nesteen tarkistus. Vaihda letkussa oleva korkeapaineinen polttoaineensuodatin. 1. Vaihda sytytystulpat ensimmäisten 300 tunnin jälkeen tai kolmantena vuotena. Tarkasta sen jälkeen sytytystulpat 300 tunnin tai kolmen vuoden välein. Vaihda sytytystulpat tarvittaessa. Lisätietoja on kohdassa Sytytystulppien tarkastus ja vaihto. Vaihda apulaitehihna. Lisätietoja on kohdassa Apulaitehihnan tarkastus. 1. Tarkista ajokulman kulumislevyjen kuluminen. Vaihda kulumislevyt, jos levyjen ruuvit ovat levyjen tasalla. Lisätietoja on kohdassa Ajokulman kulumislevyjen vaihto. ENNEN SÄILYTYSKAUTTA Katso lisätietoja moottorin oikeasta valmistelusta kohdasta Säilytys. Jäähdytysjärjestelmän huuhtelu Huuhdo perämoottorin sisäiset vesitiehyet puhtaalla vedellä joka kerran, kun venettä on ajettu suolaisessa, likaisessa tai mutaisessa vedessä. Tämä auttaa estämään jätteiden kertymistä ja sisäisten vesitiehyiden tukkeutumista. HUOMAUTUS: Perämoottori voi olla kallistettuna tai pystysuorassa käyttöasennossa huuhtelun aikana. 1. Moottorin ollessa sammutettuna aseta perämoottori joko käyttöasentoon (pystysuoraan) tai kallistettuun asentoon. 2. Irrota huuhteluliitin alakopan yhteestä fin

75 3. Kierrä vesiletku huuhteluyhteeseen. HUOLTO Käännä vesihana auki (enintään puoliksi) ja anna veden virrata jäähdytysjärjestelmän läpi noin 15 minuuttia. 5. Huuhtelun päätyttyä katkaise veden syöttö ja irrota vesiletku. 6. Asenna huuhteluliitin takaisin alakopan yhteeseen. Kiristä liitin huolellisesti. Koppien irrotus ja asennus! VAARA Moottorin liikkuvien osien koskettaminen voi aiheuttaa vakavan vamman tai kuoleman. Älä poista moottorikoppaa moottorin käydessä. KOPAN POISTO TÄRKEÄÄ: Useimmat huoltopisteet saadaan näkyviin poistamalla pelkästään yläkoppa. 1. Vedä yläkopan lukitussalpa ylös. 2. Vedä yläkoppaa eteenpäin ja nosta se irti. 3. Vedä alakopan vapautussalpa ylös fin 67

76 HUOLTO 4. Poista takakoppa perämoottorin takaosaa kohti KOPAN ASENNUS 1. Aseta alakoppa perämoottorin takapuolelta. Varmista, että se sopii kunnolla kumitiivisteeseen. 2. Lukitse alakoppa paikalleen vetämällä kopan salpa alas Aseta yläkoppa paikalleen moottorin päälle, etupuoli ensin. Varmista, että koppa sopii kunnolla kumitiivisteeseen. 4. Yläkoppa lukkiutuu paikalleen, kun kopan takaosaa painetaan alaspäin. Varmista, että koppa on pitävästi kiinni vetämällä kopan takapäästä ylöspäin. Ylä- ja alakopan puhdistusohjeet TÄRKEÄÄ: Muovipinnan pyyhkiminen kuivana aiheuttaa pieniä pintanaarmuja. Kostuta pinta aina ennen puhdistusta. Älä käytä suolahappoa sisältäviä pesuaineita. Noudata puhdistus- ja vahausmenettelyä. PUHDISTUS- JA VAHAUSMENETTELY 1. Ennen pesua huuhdo kopista puhtaalla vedellä lika ja pöly, jotka voivat naarmuttaa pintaa. 2. Pese kopat puhtaalla vedellä ja miedolla hankaamattomalla saippualla. Pese pehmeällä, puhtaalla rievulla. 3. Kuivaa perusteellisesti pehmeällä, puhtaalla rievulla. 68 fin

77 HUOLTO 4. Vahaa pinta hankaamattomalla autokiillokkeella (kiiltäville pinnoille tarkoitetulla kiillokkeella). Poista vaha käsin puhtaalla, pehmeällä rievulla. 5. Poista pienet naarmut Mercury Marinen Cowl Finishing Compound -valmisteella ( K 1). Moottorin puhdistusohjeet (käyttö suolaisessa vedessä) Jos moottoria käytetään suolaisessa vedessä, irrota yläkoppa ja vauhtipyörän kansi. Tarkista moottori ja moottorin komponentit suolakertymien varalta. Pese pois mahdolliset suolakertymät moottorista ja moottorin komponenteista makealla vedellä. Varo roiskuttamasta vettä ilmansuodattimeen tai -ottoon ja laturiin. Anna moottorin ja komponenttien kuivua pesun jälkeen. Suihkuta Quicksilverin tai Mercury Precision Lubricantsin Corrosion Guard -korroosionestoainetta moottorin ja moottorin komponenttien metallipinnoille. Älä päästä Corrosion Guard -suihketta kosketuksiin laturin vetohihnan, hihnapyörien kanssa tai moottorin kiinnikkeiden kanssa. TÄRKEÄÄ: Älä päästä voiteluainetta tai Corrosion Guard -suihketta kosketuksiin laturin vetohihnan tai hihnapyörien kanssa. Vetohihna voi luistaa ja vahingoittua, jos sille sivellään voiteluainetta tai suihkutetaan Corrosion Guard -suihketta. Putkilon viitenro 120 Corrosion Guard Akun tarkastus Kuvaus Käyttökohta Osanumero Moottorin ja moottorin komponenttien ulkoiset metallipinnat. Akku on tarkastettava säännöllisesti, jotta varmistetaan moottorin oikea käynnistymiskyky. TÄRKEÄÄ: Lue akun mukana toimitetut turva- ja huolto-ohjeet. 1. Sammuta moottori ennen akun huoltoa. 2. Varmista, ettei akku pääse liikkumaan Q55 3. Akkukaapelin navat on pidettävä puhtaina, kireinä ja oikein asennettuina. Positiivinen positiiviseen ja negatiivinen negatiiviseen. 4. Varmista, että akussa on sähköä johtamaton suojus, joka estää akun napojen vahingossa tapahtuvat oikosulut. Verado-moottorin akkutiedot TÄRKEÄÄ: Verado-moottoreihin tarvitaan vähimmäisvaatimukset täyttävä 12 V:n AGM (imeytetty lasikuitumatto) -merikäynnistysakku. Parhaan suorituskyvyn takaamiseksi Mercury Marine ei suosittele tavallisten avointen (märkäpari) eikä hyytelötyyppisten lyijyhappoakkujen käyttämistä Verado-moottorien käynnistämiseen. Kussakin Verado-moottorissa on oltava oma käynnistysakku. Jos vene vaatii lisäakkukuormaa lisälaitteita tai elektroniikkaa varten, suosittelemme lisäakun tai -akkujen asentamista. Valitse 12 V:n AGM (imeytetty lasikuitumatto) -akku, joka täyttää seuraavat vaatimukset. Verado-käynnistysakun arvot USA:ssa (SAE) Vaadittava Verado-käynnistysakku Vaadittava MCA- (merikäynnistysampeerit) ja varakapasiteetti 12 voltin AGM-akku (imeytetty lasikuitumatto) vähintään 800 merikäynnistysampeeria ja vähintään 135 minuutin varakapasiteetti, RC25-arvot (EN) Verado-käynnistysakun arvot muissa maissa Vaadittava Verado-käynnistysakku 12 voltin AGM-akku (imeytetty lasikuitumatto) fin 69

78 (EN) Verado-käynnistysakun arvot muissa maissa HUOLTO Vaadittava CCA (kylmäkäynnistysampeerit) ja Ah (ampeeritunnit) vähintään 1000 kylmäkäynnistysampeeria ja vähintään 180 ampeerituntia HUOMAUTUS: Älä käytä moottorin käynnistysakkua, joka ei täytä ilmoitettuja vaatimuksia. Jos käytetään akkua, joka ei täytä vaatimuksia, sähköjärjestelmä saattaa toimia huonosti. TÄRKEÄÄ: Akun asennuksessa on noudatettava veneilyalan standardeja (BIA, ABYC jne.) sekä maanlaajuisia ja rannikkovartioston säädöksiä. Varmista, että akkukaapelin asennus täyttää vetokokeen vaatimukset ja että akun plusnapa on eristetty säädösten mukaisesti. Suosittelemme akun asentamista suljettuun koteloon. Tutustu alueesi säädöksiin. Moottorin akkua liitettäessä akkujohdot on kiinnitettävä kuusiomuttereilla akun napoihin. Kiristä kuusiomutterit ilmoitettuun tiukkuuteen.! VAARA Jos akun johtoja ei kiinnitetä oikein, seurauksena voi olla digitaalisen kaasu- ja vaihdehallintajärjestelmän (DTS) tehon menetys, joka voi aiheuttaa vakavan vamman tai kuoleman veneen hallinnan menetyksen seurauksena. Kiinnitä akkujohdot akun napoihin kuusiomuttereilla löysien liitäntöjen välttämiseksi. Kuvaus Nm lb. in. lb. ft. Kuusiomutterit 13,5 120 TÄRKEÄÄ: Akun kaapelikoko ja -pituus ovat ratkaisevan tärkeitä. Tarkista kokovaatimukset akkukaapelien kokotaulukoista tai moottorin asennusohjeesta. Tarra on asetettava akun kotelon päälle tai lähelle huoltoa varten. Yksi 5/16 tuuman ja yksi 3/8 tuuman kuusiomutteri akkua kohti on liitetty pakkaukseen siipimutterin vaihtamista varten. Pakkauksessa ei ole metrijärjestelmän mukaisia kuusiomuttereita. NOTICE - Verado Engines USE ONLY AGM BATTERIES! Verado engines must use an AGM marine battery that meets minimum ratings listed below. USA (SAE) 800 MCA 135 min RC25 International (EN) 1000 CCA 180 Ah 13.5Nm (120 lbs. in.) DO NOT USE WING NUTS. IMPORTANT: Battery cable size and length is critical. Refer to engine installation manual for size requirements. Place decal on or near battery box for future service reference. 5/16 and 3/8 hex nuts supplied for wing nut replacement. Metric hex nuts not supplied. 8M fin

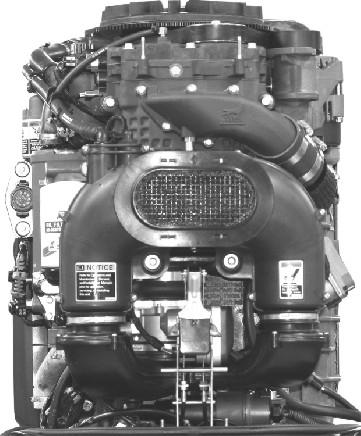

79 Vaimentimen imuilmansuodatin HUOLTO a b a - b - Imuilmansuodatin Vaimennin TÄRKEÄÄ: Imuilmansuodatin on vaimentimen kiinteä osa. Vaimenninasennelmaa ei saa huoltaa. Vaimentimen saa poistaa moottorista ainoastaan sertifioitu Mercury-jälleenmyyjä. TÄRKEÄÄ: Imuilmajärjestelmän muuntelu tai poistaminen voi aiheuttaa moottorivaurion. TÄRKEÄÄ: Älä puhalla roskia pois imuilmansuodattimesta paineilmalla. Tämä voi työntää roskia järjestelmään ja aiheuttaa moottorivaurion. Tarkista imuilmansuodatin säännöllisesti ja varmista, ettei siinä ole roskia, jotka voivat tukkia ilmavirtauksen. Jos imuilmansuodattimessa on roskia, puhdista se pölynimurilla. Katso kohdasta Tarkastus- ja huoltoaikataulu oikeat huoltovälit. Polttoainejärjestelmä! VAARA Polttoaine on herkästi syttyvää ja räjähtävää. Varmista, että virtalukko on off-asennossa ja narullinen hätäkatkaisin siten, ettei moottori pääse käynnistymään. Älä tupakoi tai salli alueella kipinänlähdettä tai avotulta huollon aikana. Pidä työskentelyalue hyvin tuuletettuna ja vältä pitkällistä altistumista höyryille. Tarkista aina ennen moottorin käynnistämistä, onko järjestelmässä vuotoja, ja pyyhi mahdolliset roiskeet pois välittömästi. fin 71

80 HUOLTO TÄRKEÄÄ: Kerää ja säilytä polttoaine hyväksytyssä astiassa. Pyyhi läikkynyt polttoaine heti pois. Polttoainevuotojen pyyhkimiseen käytetty materiaali täytyy hävittää hyväksyttyyn astiaan. Ennen polttoainejärjestelmän minkään osan huoltamista: 1. Sammuta moottori ja irrota akku. 2. Huolla polttoainejärjestelmä hyvin ilmastoidulla alueella. 3. Tarkasta, ettei huoltotyön jäljiltä synny polttoainevuotoja. POLTTOAINEPUTKISTON TARKASTUS Tarkasta silmämääräisesti, ettei polttoaineletkussa ole halkeamia, paisumia, vuotoja, kovettumia tai muita vaurioiden merkkejä. Jos jokin näistä vioista havaitaan, polttoaineletku on vaihdettava uuteen. VEDEN EROTTAVA POLTTOAINEENSUODATIN VENEESEEN ASENNETTUNA Verado 350 SCi -mallissa on ulkoinen veden erottava polttoaineensuodatin veneeseen asennettuna (8M ). Katso kohdasta Tarkastus- ja huoltoaikataulu oikeat huoltovälit. Tämä suodatin poistaa polttoaineesta kosteutta ja roskia. Vesi laskeutuu suodattimen pohjaan kiinnitettyyn sakkakuppiin. Jos sakkakuppi täyttyy vedellä, varoitusjärjestelmä kytkeytyy päälle merkiksi siitä, että käyttäjän tulee tyhjentää kuppi. Jos suodatin tukkeutuu roskista, Guardian-järjestelmä pakottaa moottorin tyhjäkäyntitilaan (pakkotyhjäkäynti). HUOMAUTUS: Varoitusjärjestelmä kytkeytyy päälle, kun astian sakkakuppi tulee täyteen vettä. Katso kohtaa Ominaisuudet ja hallintalaitteet - Varoitusjärjestelmä. HUOMAUTUS: Guardian-järjestelmä pakottaa moottorin tyhjäkäyntitilaan (pakkotyhjäkäynti), jos polttoaineen nostopumppu pysähtyy. Tukkeutunut korkeapaineinen polttoaineensuodatin tai veden erottava polttoaineensuodatin sekä polttoainesäiliön tyhjeneminen ovat yleisiä syitä polttoaineen nostopumpun pysähtymiselle. a - Polttoaineensuodatin- ja sakkakuppiasennelma c b - c - Suodattimen O-rengas Veden ja polttoaineen erotuspää b d - e - Sakkakupin O-rengas Vesianturi f - Polttoaineessa olevan veden (WIF) tunnistavan anturin johtosarjaliitäntä a d g - Tyhjennysventtiili g e f fin

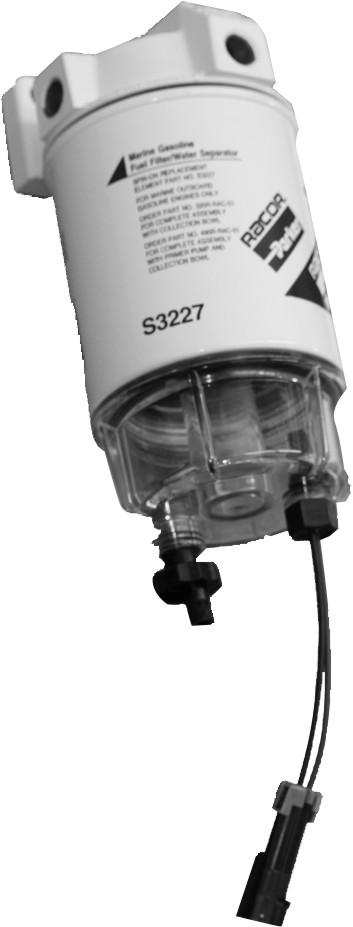

81 HUOLTO Suodattimen tyhjennys! VAARA Polttoaine on herkästi syttyvää ja räjähtävää. Varmista, että virtalukko on off-asennossa ja narullinen hätäkatkaisin siten, ettei moottori pääse käynnistymään. Älä tupakoi tai salli alueella kipinänlähdettä tai avotulta huollon aikana. Pidä työskentelyalue hyvin tuuletettuna ja vältä pitkällistä altistumista höyryille. Tarkista aina ennen moottorin käynnistämistä, onko järjestelmässä vuotoja, ja pyyhi mahdolliset roiskeet pois välittömästi. Vesi on polttoainetta raskaampaa, joten se asettuu sakkakupin pohjalle ja näyttää eriväriseltä. Erittäin kosteissa oloissa on hyvä ottaa polttoainenäyte usein, tarvittaessa päivittäin, ja tyhjentää sakkakuppi, jos siinä on vettä. 1. Aseta sopiva astia veden erottavan polttoaineensuodattimen alle veden keräämiseksi polttoaineesta. 2. Sulje polttoainesäiliön venttiili (jos asianmukaista), avaa sitten sakkakupin pohjassa oleva tyhjennysventtiili. 3. Avaa tyhjennysventtiili ja laske vesi sopivaan astiaan. 4. Sulje tyhjennysventtiili. 5. Käytä moottoria ja tarkista, ettei vuotoja ole. Suodattimen poisto! VAARA Polttoaine on herkästi syttyvää ja räjähtävää. Varmista, että virtalukko on off-asennossa ja narullinen hätäkatkaisin siten, ettei moottori pääse käynnistymään. Älä tupakoi tai salli alueella kipinänlähdettä tai avotulta huollon aikana. Pidä työskentelyalue hyvin tuuletettuna ja vältä pitkällistä altistumista höyryille. Tarkista aina ennen moottorin käynnistämistä, onko järjestelmässä vuotoja, ja pyyhi mahdolliset roiskeet pois välittömästi. Suodattimen vaihtotiheyden määrää polttoaineen likaantumisaste. Moottoriin pääsee vähemmän polttoainetta suodattimen likaantuessa ja tukkeutuessa, mistä on seurauksena huomattava tehohäviö ja/tai käynnistysvaikeuksia. Ennen suodattimen poistamista puhdista sen O-renkaan ympärillä olevat roskat. 1. Käännä virtalukko OFF-asentoon. 2. Sulje polttoainesäiliössä oleva venttiili (jos asianmukaista). 3. Poista polttoainehöyryjen poistoventtiilin tulppa.! VAROITUS Jos polttoainejärjestelmästä ei vapauteta painetta, polttoainetta suihkuaa ulos, mistä voi olla seurauksena tulipalo tai räjähdys. Anna moottorin jäähtyä täysin ja vapauta kaikki paine polttoainejärjestelmästä ennen järjestelmän osien huoltamista. Suojaa aina silmät ja iho paineenalaiselta polttoaineelta ja höyryiltä. fin 73

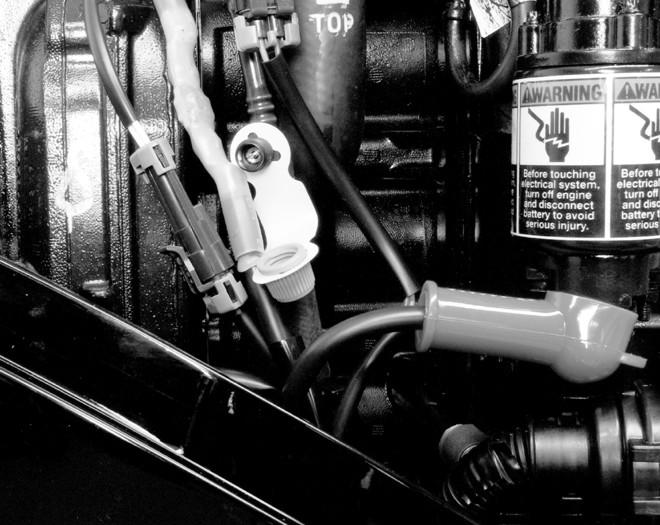

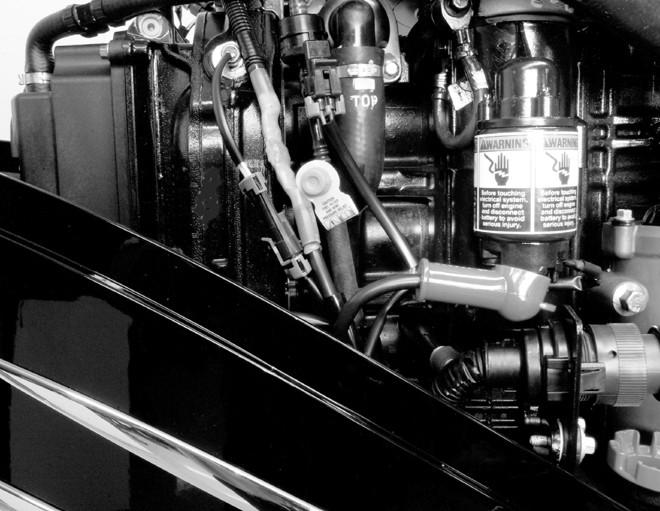

82 HUOLTO 4. Pane riepu tai pyyhe venttiilin ympärille. Vapauta polttoainejärjestelmän paine työntämällä venttiilin vartta sisään. a b a - b - Polttoainehöyryjen poistoventtiili Korkki 5. Kiinnitä polttoainehöyryjen poistoventtiilin korkki. 6. Varmista, että veden tyhjennysventtiili on suljettu, ja irrota tyhjennysletku venttiilistä (jos asianmukaista). 7. Irrota polttoaineessa olevan veden (WIF) tunnistavan anturin johtosarjaliitäntä sakkakupista. HUOMAUTUS: Irrota suodatin sakkakuppi kiinnitettynä. 8. Irrota suodatin suodattimen kannesta käyttämällä tavallista öljynsuodatinavainta. 9. Poista sakkakuppi suodattimesta ja puhdista kuppi ja O-renkaan tiiviste. 10. Tarkasta suodattimen laatu silmämääräisesti. Vaihda tarvittaessa. HUOMAUTUS: Sakkakuppi on kestokäyttöinen, älä hävitä sitä. Suodattimen asennus! VAARA Polttoaine on herkästi syttyvää ja räjähtävää. Varmista, että virtalukko on off-asennossa ja narullinen hätäkatkaisin siten, ettei moottori pääse käynnistymään. Älä tupakoi tai salli alueella kipinänlähdettä tai avotulta huollon aikana. Pidä työskentelyalue hyvin tuuletettuna ja vältä pitkällistä altistumista höyryille. Tarkista aina ennen moottorin käynnistämistä, onko järjestelmässä vuotoja, ja pyyhi mahdolliset roiskeet pois välittömästi. 74 fin

83 HUOLTO Puhdista ennen asennusta astian O-renkaan tiiviste ja kiinnittimen tiivistepinnat liasta, roskista ja hartseista. a - Polttoaineensuodatin- ja sakkakuppiasennelma c b - c - Suodattimen O-rengas Veden ja polttoaineen erotuspää b d - e - Sakkakupin O-rengas Vesianturi f - Polttoaineessa olevan veden (WIF) tunnistavan anturin johtosarjaliitäntä a d g - Tyhjennysventtiili g e f Voitele O-renkaat öljyllä. 2. Kun O-rengas on asennettuna sakkakupin tiivisteeseen, asenna kuppi suodattimeen ja kiristä se käsin. TÄRKEÄÄ: Älä käytä työkaluja kiristämiseen. TÄRKEÄÄ: Varmista, että tyhjennysventtiili on kiinni. 3. Täytä polttoaineensuodatin- ja sakkakuppiasennelma puhtaalla polttoaineella ja kiinnitä se suodattimen kanteen. 4. Kiristä käsin vielä 1/3-1/2 kierrosta sen jälkeen, kun se koskettaa koko tiivistettä. 5. Kiinnitä tyhjennysletku tyhjennysventtiiliin (jos asianmukaista). 6. Kiinnitä polttoaineessa olevan veden (WIF) tunnistavan anturin johtosarjaliitäntä sakkakuppiin.! VAARA Polttoainevuoto muodostaa tulipalo- tai räjähdysvaaran, joka voi aiheuttaa vakavan tapaturman tai kuoleman. Tarkasta säännöllisesti, ja etenkin varastoinnin jälkeen, kaikki polttoainejärjestelmän osat vuotojen, pehmenemisen, kovettumisen, paisumisen tai korroosion varalta. Jos vuodon tai haurastumisen merkkejä ilmenee, osa on vaihdettava, ennen kuin moottoria käytetään enempää. 7. Esitäytä polttoainejärjestelmä. Tarkasta silmämääräisesti, vuotaako suodatin, kääntämällä virta-avain ajoasentoon, jolloin polttoainetta pakotetaan suodattimeen. Katso kohtaa Polttoainejärjestelmän täyttäminen. Korroosionsuoja-anodit Perämoottorissa on korroosionsuoja-anodeja eri kohdissa. Anodi auttaa suojaamaan perämoottoria galvaaniselta korroosiolta antaen oman metallinsa syöpyä hitaasti perämoottorin metallien asemesta. fin 75

84 HUOLTO Kukin anodi pitää tarkastaa ajoittain, etenkin suolaisessa vedessä, jossa syöpyminen on nopeampaa. Korroosiosuojan ylläpitämiseksi anodi pitää vaihtaa, ennen kuin se on syöpynyt kokonaan. Älä maalaa tai pinnoita anodia suoja-aineilla, sillä tämä vähentää anodin tehokkuutta. d c b a a - b - c - d - Yksi suoja-anodi kuplinnanestolevyn pohjalla Yksi suoja-anodi trimmisarjan pohjalla Kaksi suoja-anodia kummankin ajokulman säätömännän pohjalla Yksi suoja-anodi jalustan pohjalla Ajokulman kulumislevyjen vaihto Verado 350 SCi -mallissa käytetään työnnön ohjauslevyjä vetoakselin kotelon kummallakin puolella moottorin vakauden parantamiseksi. Kun moottori trimmataan ylös tai alas, työnnön ohjauslevyt hankaavat ajokulman imusarjan kummallekin puolelle asennettuja ajokulman kulumislevyjä. Vaihda ajokulman kulumislevyt, jos kiinnitysruuvien kannat ovat kulumislevyjen pinnan tasalla. Katso kohdasta Tarkastus- ja huoltoaikataulu oikeat huoltovälit. 76 fin

85 HUOLTO TÄRKEÄÄ: Käytä aina uusia kiinnitysruuveja asentaessasi ajokulman kulumislevyjä. c a b a - b - c - M6 x 20 ruuvi ja paikan lukituslevy (8 kpl, 4 kummankin kulumislevyn päällä) Ajokulman kulumislevy (2 kpl) Trimmisarja Kuvaus Nm lb in. lb ft Ruuvi 6 50 Potkurin vaihto! VAARA Pyörivät potkurit voivat aiheuttaa vakavan vamman tai kuoleman. Älä koskaan käytä venettä kuivalla maalla potkurin ollessa asennettuna. Ennen kuin asennat tai irrotat potkurin, aseta vetolaite vapaalle ja kytke narullinen hätäkatkaisin päälle, jotta moottori ei pääse käynnistymään. Aseta puupalikka potkurin lavan ja kuplinnanestolevyn väliin. POTKURIN IRROTUS HUOMAUTUS: Jos potkuri on juuttunut akseliin eikä sitä saada irti, kysy neuvoa valtuutetulta Mercuryjälleenmyyjältä. 1. Vaihda perämoottori vapaalle. 2. Poista avaimet virtalukosta ja kytke hätäkatkaisin päälle. fin 77

86 HUOLTO 3. Aseta puupalikka vaihteistokotelon ja potkurin väliin, jotta potkuri pysyy paikallaan, ja irrota potkurin mutteri Poista potkuri ja kiinnitysosat potkuriakselista. POTKURIN ASENNUS HUOMAUTUS Veneen käyttö väärä potkuri asennettuna voi rajoittaa tehoa, lisätä polttoaineen kulutusta, ylikuumentaa moottoria tai aiheuttaa sisäisiä moottorivaurioita. Valitse potkuri, joka sallii moottorin käymisen täyskaasulla sille määritetyllä kierrosluvulla. Mercury Racing -sovelluksissa käytetään 19-rihlaisia potkuriakselia, ja ne edellyttävät Heavy-Duty Propeller Hub -sarjan asentamista, joka toimitetaan useimpien Mercury Racing -potkurien mukana. TÄRKEÄÄ: Jotta potkurin napa ei ruostuisi ja juuttuisi kiinni potkuriakseliin (etenkin suolaisessa vedessä), levitä potkuriakseliin sen koko mitalta aina korroosionestorasvaa suositeltavin huoltovälein sekä aina, kun potkuri irrotetaan. 1. Voitele potkuriakselin rihlat korroosionestorasvalla. 2. Asenna potkurinapa-asennelma, potkuri, aluslevy, Belleville-aluslevy, aluslevy ja potkurin mutteri potkuriakseliin. 94 d e a - b - Potkurinapa-asennelma Potkuri c - Aluslevy d - Belleville-aluslevy e - Aluslevy f - Potkurin mutteri a c f b fin

87 HUOLTO Putkilon viitenro Kuvaus Käyttökohta Osanumero 94 Korroosionsuojarasv a Potkuriakselin rihlat Q1 3. Aseta puupalikka vaihteistokotelon sekä potkurin väliin ja kiristä potkurin mutteri Kuvaus Nm lb in. lb ft Potkurin mutteri Kytke hätäkatkaisin pois asettamalla se RUN-asentoon ja palauttamalla avaimet virtalukkoon. Sytytystulppien tarkastus ja vaihto 1. Irrota ylä- ja takakoppa. Katso Kopan irrotus ja asennus. 2. Irrota johtosarjan liittimet puikkokäämiliitännöistä. 3. Irrota kiinnityspultit kiertämällä ja vedä puikkokäämit sytytystulpista. a b a - Johtosarjan liitin b - Puikkokäämi c c - Pultti Irrota sytytystulpat ja tarkasta ne. Vaihda sytytystulppa, jos elektrodi on kulunut, tiivistepintojen kierteet ovat syöpyneet tai eristin on karkea, haljennut, rikkinäinen, kuplinut tai likainen fin 79

88 HUOLTO 5. Aseta sytytystulpan kärkiväli määritysten mukaiseksi Sytytystulppa Sytytystulpan kärkiväli 0,8 mm ( in.) 6. Käyttö suolaisessa vedessä Sivele ohut kerros juuttumisenestoainetta pelkästään sytytystulpan kierteisiin. Putkilon viitenro Kuvaus Käyttökohta Osanumero 81 Juuttumisenestoaine Sytytystulppien kierteet Puhdista sytytystulpan istukan alue. 8. Puhdista ennen sytytystulppien asentamista lika sytytystulppien istukoista. Asenna tulpat sormikireydelle ja kiristä sitten 1/4 kierros tai määritysten mukaan. Kuvaus Nm lb-in. lb-ft. Sytytystulppa Paina puikkokäämit paikoilleen sytytystulppien päälle kiertämällä. 10. Kiinnitä käämit aiemmin irrotetuilla pulteilla. Kiristä ilmoitettuun tiukkuuteen. Kuvaus Nm lb-in. lb-ft. Pultit Liitä johtosarjojen kuusi liitintä takaisin puikkokäämiliitäntöihin. a b a - Johtosarjan liitin b - Puikkokäämi c c - Pultti 12. Asenna taka- ja yläkoppa takaisin. Sulakkeet Perämoottorin sähköpiirejä suojataan ylikuormitukselta johdoissa olevilla sulakkeilla. Jos sulake palaa, yritä löytää ja korjata ylikuormituksen syy. Jos syytä ei löydy, sulake voi palaa uudestaan. Irrota sulakkeen vedin pidikkeestä fin

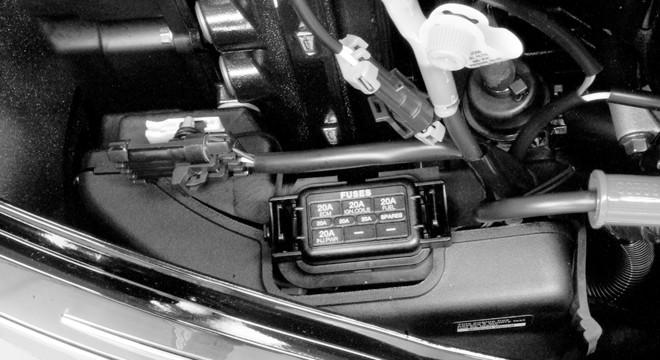

89 HUOLTO Poista kansi sulakkeen pitimestä. Poista palaneeksi epäilty sulake ja katso sulakkeen sisällä olevaa hopeanväristä nauhaa. Jos nauha on rikki, vaihda sulake. Vaihtosulakkeen ampeeriarvon on oltava sama kuin vanhan sulakkeen. a b c e f g d h j i a - Sulakkeen vedin b - Sulakkeen pidin c - Ehjä sulake d - Palanut sulake e - Elektroninen ohjausmoduuli ja poistoventtiili "ECM" 20 ampeerin sulake f - Sytytyspuolat "IGN. COILS" 20 ampeerin sulake g - Polttoaineen syöttö "FUEL" 20 ampeerin sulake h - Varasulakkeet (3) i - Vianmäärityspääte - 2 ampeerin sulake j - Ruiskutusteho ja tehonlisäysventtiili "INJ. PWR." 20 ampeerin sulake DTS-johdotusjärjestelmä! VAARA Vältä vakavan loukkaantumisen tai kuoleman vaara, joka aiheutuu veneen hallinnan menetyksestä: älä liitä DTS-järjestelmän eristettyjä johtoja yhteen tai pistä koetinpuikkoa niiden läpi. Liittäminen tai koetinpuikon käyttö vahingoittaa johtojen eristystä, minkä seurauksena johtoihin pääsee vettä. Vesi voi johtoihin päästessään aiheuttaa toimintahäiriön, joka johtaa kaasun ja vaihteiden hallinnan menetykseen. Tarkista, että kaapeleita ei ole reititetty terävien reunojen, kuumien pintojen tai liikkuvien osien lähelle. Tarkista, että kaikki käyttämättömät liittimet ja vastakkeet on peitetty säänkestävällä suojuksella. Varmista, että johtosarjat on kiinnitetty koko reitityksen matkalta. fin 81

90 HUOLTO Apulaitehihnan tarkastus Tarkasta apulaitehihna ja anna valtuutetun myyjäliikkeen vaihtaa se, jos jokin seuraavista vioista havaitaan. Murtumia hihnan takapuolella tai hihnan V-urissa. Huomattavia kulumia urien juurissa. Öljyn turvottama kumiosa. Karkeiksi muuttuneita hihnapintoja. Kulumisen merkkejä hihnan reunoilla tai ulkopinnoilla. Ajokulman säätöyksikön nesteen tarkistus 1. Kallista perämoottori ylös perävaunuasentoon. 2. Kierrä kippilukon kannake alas. 3. Laske perämoottoria, kunnes kippilukon kannake nojaa jalustaa vasten. 4. Irrota ajokulman säätöyksikön täyttökorkki. Se irtoaa kiertämällä vain 1/4 kierrosta. a b a - b - Kippilukko Ajokulman säätöyksikön täyttökorkki c - Kippilukon kannake d - Jalusta c d Nestetason on oltava noin 25 mm (1.0 in.) täyttökaulan yläreunasta. Lisää tarvittaessa Quicksilverin tai Mercury Precision Lubricantsin Power Trim Steering Fluid -nestettä. Jos sitä ei ole saatavana, käytä automaattivaihteistonestettä (ATF). Ajokulman säätöyksikön nestesäiliön tilavuus Likimääräinen tilavuus 237 ml (8 fl oz) Putkilon viitenro Kuvaus Käyttökohta Osanumero 114 Hydraulisen ajokulman säädön ja ohjaustehostimen neste Hydraulinen ajokulman säätöjärjestelmä Q1 6. Asenna ajokulman säätöyksikön täyttökorkki takaisin. Kiristä täyttökorkkia 1/4 kierrosta. Korkki napsahtaa paikalleen. Älä kiristä enempää. Ohjaustehostimen nesteen tarkistus Irrota ohjaustehostimen suojus ja täyttökorkki ja tarkista nestetaso silmämääräisesti. Nestepinnan tulee olla hiukan täyttöaukon alareunan alapuolella. Lisää tarvittaessa vain SAE 0W-30 synteettistä ohjaustehostinnestettä. 82 fin

91 HUOLTO Ohjaustehostinjärjestelmän tilavuus Likimääräinen tilavuus 1 2 l (1-2 US qt) Putkilon viitenro Kuvaus Käyttökohta Osanumero 138 Synteettinen ohjaustehostinneste SAE 0W-30 Ohjaustehostinjärjestelmä K01 a b c a - b - c - Ohjaustehostimen suojus Täyttökorkki Täyttö-/täysi taso Moottoriöljyn vaihto Moottoriöljyn tilavuus Likimääräinen tilavuus 7,0 l (7.4 US qt) Putkilon viitenro Kuvaus Käyttökohta Osanumero W-50 Verado - nelitahtiperämoottoriölj y Moottorin kampikammio K01 Moottoriöljy voidaan poistaa kahdella eri tavalla: Pumppausmenetelmä Tyhjennysmenetelmä TÄRKEÄÄ: Kallista perämoottoria ulos- ja ylöspäin pystyasennon ohi yhdeksi minuutiksi, jotta sisällä oleva öljy pääsee valumaan öljypohjaan. TÄRKEÄÄ: Jotta öljyä ei pääsisi vuotamaan öljynsuodatinta vaihdettaessa, perämoottorin on oltava pystyssä (ei kallistettuna) ja moottorin kylmänä (vähintään tunti käyttämättömänä). fin 83

92 HUOLTO TÄRKEÄÄ: Moottoriöljy suositellaan poistettavaksi XXL-malleista pumppausmenetelmällä. Tyhjennysmenetelmän käyttö edellyttää öljyntyhjennyssuppilon käyttöä, jotta öljy saadaan johdetuksi alaroiskelevyltä sopivaan astiaan. PUMPPAUSMENETELMÄ 1. Kallista perämoottoria ulos- ja ylöspäin pystyasennon ohi yhdeksi minuutiksi, jotta sisällä oleva öljy pääsee valumaan öljypohjaan. 2. Aseta perämoottori pystyasentoon. 3. Poista mittatikku ja työnnä kampikammion öljypumpun sovitinputki moottorin öljypohjan mittatikun reikään pohjaan asti. 4. Pumppaa moottoriöljy sopivaan astiaan. Kampikammion öljypumppu A 5 Auttaa poistamaan moottoriöljyn valuttamatta kampikammiota tyhjäksi Öljyntyhjennyssuppilo A01 Ohjaa tyhjennettävän moottoriöljyn siten, ettei se kosketa roiskelevyä eikä kavitaatiolevyä TYHJENNYSMENETELMÄ 1. Kallista perämoottoria ulos- ja ylöspäin pystyasennon ohi yhdeksi minuutiksi, jotta sisällä oleva öljy pääsee valumaan öljypohjaan. 2. Aseta perämoottori pystyasentoon. 3. Aseta sopiva astia moottorin öljypohjan tulpan alle. Tyhjennystulppa/tiivistealuslevy sijaitsee roiskelevyn alapuolella perämoottorin vasemmalla puolella. 84 fin

93 HUOLTO 4. Löysää tyhjennystulppaa/tiivistealuslevyä. Asenna öljyntyhjennyssuppilo tyhjennystulpan/ tiivistealuslevyn päälle. a - b - Tyhjennystulppa/tiivistealuslevy Öljyntyhjennyssuppilo b a Öljyntyhjennyssuppilo A01 Ohjaa tyhjennettävän moottoriöljyn siten, ettei se kosketa roiskelevyä eikä kavitaatiolevyä Irrota tyhjennystulppa/tiivistealuslevy ja tyhjennä moottoriöljy astiaan. 6. Asenna tyhjennystulppa/tiivistealuslevy uudelleen. ÖLJYNSUODATTIMEN VAIHTO TÄRKEÄÄ: Jotta öljyä ei pääsisi vuotamaan öljynsuodatinta vaihdettaessa, perämoottorin on oltava pystyssä (ei kallistettuna) ja moottorin kylmänä (sitä ei ole saanut käyttää vähintään tuntiin). 1. Poista yläkoppa. 2. Pane riepu tai pyyhe öljynsuodattimen alle vuotaneen öljyn imeyttämiseksi. fin 85

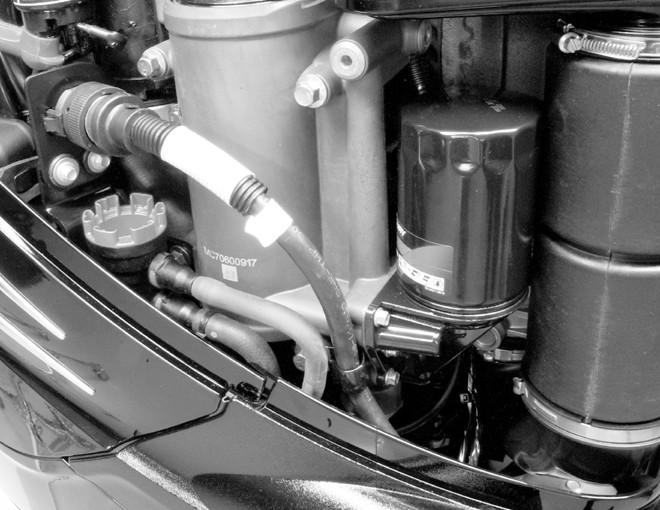

94 HUOLTO 3. Irrota vanha suodatin kiertämällä sitä öljynsuodatinavaimella vastapäivään. a a - Öljynsuodatin Öljynsuodatinavain Auttaa poistamaan öljynsuodattimen Puhdista öljynsuodattimen asennuspohja. 5. Voitele suodattimen tiiviste puhtaalla öljyllä. Älä käytä rasvaa. 6. Ruuvaa uutta suodatinta kiinni, kunnes tiiviste koskettaa pohjaa, ja kiristä suodatinta vielä 3/4 1 kierros. ÖLJYN TÄYTTÖ 1. Irrota öljyntäyttökorkki ja lisää suositeltavaa öljyä käyttöalueen keskikohtaan (ristikkoalueen keskikohtaan) asti. Moottoriöljyn tilavuus Likimääräinen tilavuus 7,0 l (7.4 US qt) 86 fin

95 HUOLTO Putkilon viitenro 152 Kuvaus Käyttökohta Osanumero 25W-50 Verado - nelitahtiperämoottoriö ljy Moottorin kampikammio K01 2. Asenna öljyn täyttökorkki takaisin Liitä perämoottorin veden tai jäähdytysveden huuhteluletku, käytä moottoria tyhjäkäynnillä viisi minuuttia ja tarkista, vuotaako öljynsuodatin. 4. Pysäytä moottori ja tarkista öljymäärä. Vaihteistokotelon voitelu Vaihteistokotelon voiteluainetta lisättäessä tai vaihdettaessa tarkasta silmämääräisesti, onko voiteluaineessa vettä. Jos vettä esiintyy, se on voinut laskeutua pohjalle ja valuu ulos ennen voiteluainetta, tai se on voinut sekoittua voiteluaineeseen antaen sille maitomaisen ulkonäön. Jos vettä huomataan, tarkastuta vaihteistokotelo myyntiliikkeessä. Jos voiteluaineessa esiintyy vettä, se voi aiheuttaa laakerien ennenaikaisen vian, tai jäätymislämpötilassa se jäätyy ja vahingoittaa vaihteistokoteloa. Tarkasta, ettei vaihteistokotelosta valutetussa voiteluaineessa ole metallihiukkasia. Vähäinen määrä metallihiukkasia osoittaa normaalia vaihteiston kulumista. Suhteettoman suuri määrä metallipölyä tai suurehkoja hiukkasia (lastuja) saattaa osoittaa epänormaalia kulumista, ja vaihteisto on syytä tarkastuttaa valtuutetussa myyntiliikkeessä. VAIHTEISTOMALLI, JONKA TUULETUSTULPPA ON SIVULLA Vaihteistokotelon tyhjennys 1. Aseta perämoottori pystysuoraan käyttöasentoon. 2. Irrota potkuri. Lisätietoja on kohdassa Potkurin vaihto. 3. Aseta perämoottorin alle valutusastia. fin 87
