1 1 Skanska Oy:n tavoitteet tuotemallintamiselle Tuomas Särkilahti ProIT-seminaari

2 Skanska Oy:n virtuaalimalli 2 Tausta Skanska Oy:n strategia ja teknologia strategia Skanskan aiemmat kehityshankkeet ( ) RT:n teknologiastrategia kansallinen ProIT-hanke Budjetti % TEKES-rahoitus Aikataulu

3 Projektin tavoitteet 3 kehittää, testata ja ottaa käyttöön tuotemallintamiseen perustuva prosessi IFC-standardin mukaiset ohjelmistot, serverit, model checkerit objektiteknologia testata suunnitteluohjeet ja rajata vastuut määritellä tietovirrat luonnosvaihe...rakentaminen...palvelut operatiivinen tavoite 2005 pilottihanke jokaisessa talonrakennusyrityksessä ES asuntorakentamisessa 60% PD hankkeista mallinnetaan

4 Mallintamisen edut asiakkaalle 4 visualisointi toimii päätöksenteon tukena mahdollistaa nopeamman ja tarkemman eri vaihtoehtojen kustannusvertailun tuotemallin analysointi asiakkaan kriteereillä tai viranomaisten kriteereillä virtuaalisen as built -mallin syntyminen ja sen jatkokäyttö kohteen elinkaaren aikana hyödyntäminen markkinoinnissa täydentämällä käyttötietoa virtuaalinen tilahallinta alusta kiinteistöön liittyvän tiedon säilyttämiseen ja ylläpitämiseen

5 Asiakkaan päätöksenteon tuki 5 visualisointi

6 Asiakkaan päätöksenteon tuki 6 VR-kuvat 4h+k101, mov

7 Määrä- ja sijaintitiedon hallinta 7

8 Tuotetiedon hallinta 8

9 Tuotetiedon hallinta 9 Kpl Objektin nimi Littera Ovityyppi Ovikoodi Oven peili Sokkelin Vedin Vetimen Kerro korkeus asento nimi 1 APKvaraus APK V 6 MDF matta valkoinen 150 V301 Vaaka 2krs 1 Astiankuivauskaappi SK 8 AS MDF matta 3014 V301 Vaaka 2krs 1 Jätevaunukaappi JV PK 6 JV MDF matta valkoinen 150 V301 Vaaka 2krs 1 Kulmakaappi SK 6 KU MDF matta valkoinen V301 Vaaka 2krs 1 Kulmakaappi KU PK 11 KU MDF matta valkoinen 150 V301 Vaaka 2krs 1 Laminaattitaso 2krs 1 Laminaattitaso 2krs 1 Liesituuletinkaappi SV 6 LTO MDF matta valkoinen V301 Vaaka 2krs 1 Tarvikekaappi SK 3 TA MDF matta valkoinen V301 Vaaka 2krs 1 Tarvikekaappi SK 5 TA MDF matta valkoinen V301 Vaaka 2krs 1 Tarvikekaappi SK 8 TA MDF matta valkoinen V301 Vaaka 2krs 1 Tarvikekaappi HTA SK 6 HTA MDF matta valkoinen V301 Vaaka 2krs 2Tukisivu 2krs 1Tukisivu 2krs 1 Vetolevylaatikosto PK 5 VEKV 150 V301 Vaaka 2krs 1 Välinekaappi PK 5 VÄ MDF matta valkoinen 150 V301 Vaaka 2krs 1 Yläkomero KY 6 MDF matta valkoinen V301 Vaaka 2krs

10 Tilahallinta 10

11 Mallien Cross-Checking esim. Ark vs. LVI 11

12 Mallintaminen vs. Skanskan strategia 12 nopeampi kokonaisprosessi, erityisesti rutiinien tehostuminen projektikehityksen sitomaa pääomaa voidaan vähentää parempi tuki asiakkaan päätöksenteolle ja varmempi vastaavuus asiakkaan tarpeisiin asiakaskeskeisyys suunnittelun parempi laatu, vähemmän virheitä kustannustehokkuus,...toiminnan tehostaminen... suunnittelija- ja tuoteosapartnerien osaaminen paremmin käytössä kustannuksiltaan edulliset, ympäristöystävälliset detaljit ja materiaalit käyttöön

13 Missä nyt ollaan Skanskassa? 13 arkkitehdit ovat mallintaneet n. 20 hanketta Etelä-Suomen asuntorakentamisyksikössä Skanskan mallintamisspesialistit varmistavat mallin oikeellisuuden ja täydentävät puuttuvat tiedot mitta- ja määrätietojen oikeellisuus Rasti-tiedonhallintajärjestelmä on käytössä kokeiluja LVI-mallintamisesta ja tiedonsiirrosta rakennesuunnitteluun eräiden partnereiden objektikirjastot käytössä Skanskan rakennetyypit mallinnettu kerrostalokansio, rivi- ja pientalokansio

14 Rasti-tiedonhallintajärjestelmä on linkki tuotemallin ja Skanskan muiden järjestelmien välillä 14 Skanska - Tuotemallin hyödyntäminen järjestelmätasolla SUUNNITTELU JÄRJESTELMÄ Aikaisemmin RASTI-projektissa toteutetut osat KÄYTTÖIKÄ MÄÄRÄLASKENTA EKOMETRI TIEDONHAL- LINTA JÄR- JESTELMÄ KUSTANNUS LASKENTA (ROA) HANKINTA Artemis/ HANSKA TUOTANNON SUUNNITTELU DSS/DynaProject KUSTAN- NUSLASKENTA Tocoman/TCM Tässä projektissa toteutettavat osat

15 Mitä nyt parhaillaan tehdään? 15 hyödynnetään tuotemallista saatavaa tuotetietoa Skanskan tietojärjestelmissä sijaintikohtainen mitta- ja määrätieto siirretään tuotetietoa tuoteosatoimittajien järjestelmiin/järjestelmistä sähköisessä muodossa esim. ontelolaatastojen suunnittelu kehitetään nykyisiä järjestelmiä hyödyntämään 3Dmallista saatavaa tietoa koulutetaan kumppaneita ja omaa henkilöstöä

16 16 Haasteena osapuolille on tuotemallitiedon tehokas hyödyntäminen asiakastyytyväisyyden parantamiseksi Skanskalla tämä tarkoittaa tuotemallista saatavan tiedon käyttöä esimerkiksi...

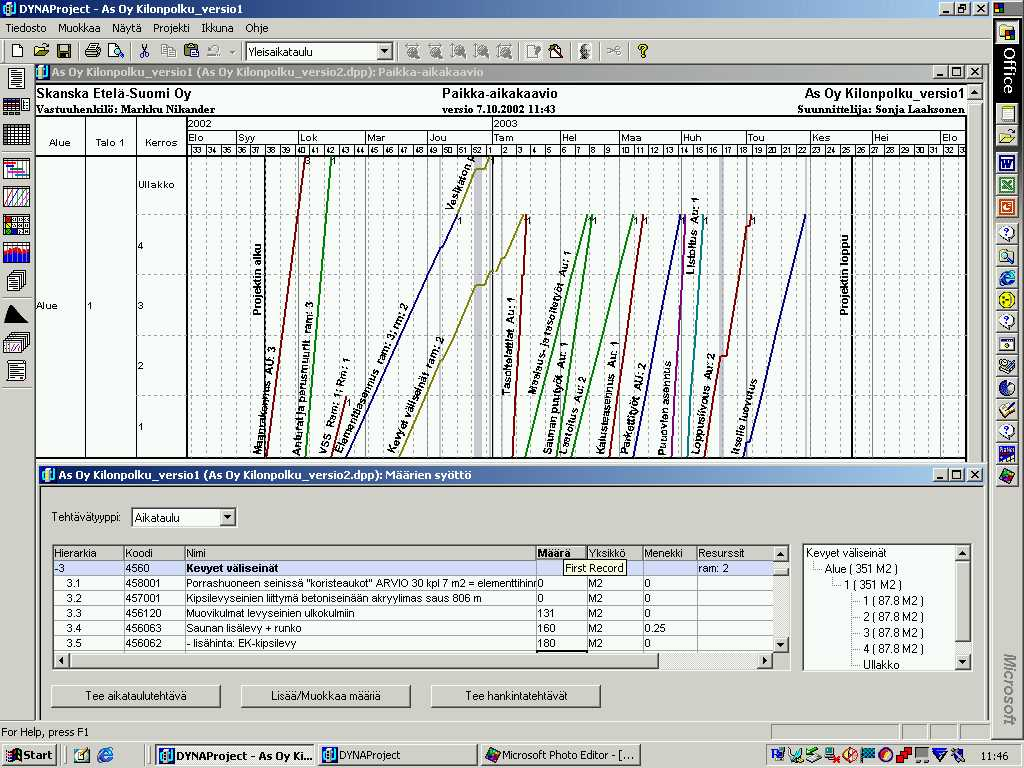

17 ...hankkeen ajalliseen hallintaan (4D)... 17

18 ...tai elinkaariedullisten ja ympäristöystävällisten rakenteiden hallintaan... 18

19 ...ja tulevaisuudessa 19 5D, 6D, 7D, xxd Tuotemalli sisältää kaiken tuotteeseen liittyvän asiakkaan ja hankkeen muiden osapuolten tarvitseman informaation

20 ProIT-pilotti 20 As Oy Vantaan Mamselli RS-kohde Vantaan Kartanonkoskella rivi- ja pienkerrostaloja, 18 asuntoa, brm2 tavoitteena ennakkomarkkinointi 04/2004 ja rakentaminen 08/2004 testataan suunnitteluohjeet mitta- ja määrätiedon tuottaminen mallista LVI- ja rakennesuunnittelumalli tiedonsiirto kumppaneille suunnittelijat Arkkitehtitoimisto Larkas & Laine Oy/Niklas Sucksdorff Finnmap Consulting Oy LVIS-ins.tsto Karlsson, Karves & Co Oy ST-Sähkötekninen suunnittelu Ins. tsto Pohjatekniikka Oy
