1 1 Tuotemallin hyödyt rakentamisessa Tuomas Särkilahti ProIT-seminaari , FinnBuild

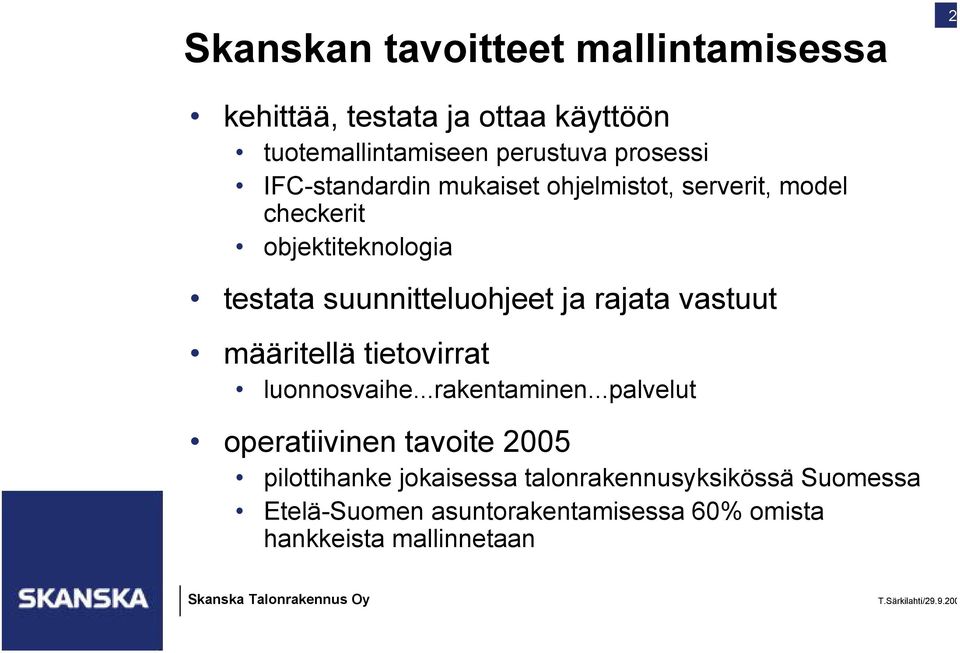

2 Skanskan tavoitteet mallintamisessa 2 kehittää, testata ja ottaa käyttöön tuotemallintamiseen perustuva prosessi IFC-standardin mukaiset ohjelmistot, serverit, model checkerit objektiteknologia testata suunnitteluohjeet ja rajata vastuut määritellä tietovirrat luonnosvaihe...rakentaminen...palvelut operatiivinen tavoite 2005 pilottihanke jokaisessa talonrakennusyksikössä Suomessa Etelä-Suomen asuntorakentamisessa 60% omista hankkeista mallinnetaan

3 Mallintaminen vs. Skanskan strategia 3 nopeampi kokonaisprosessi, erityisesti rutiinien tehostuminen projektikehityksen sitomaa pääomaa voidaan vähentää parempi tuki asiakkaan päätöksenteolle ja varmempi vastaavuus asiakkaan tarpeisiin asiakaskeskeisyys suunnittelun parempi laatu, vähemmän virheitä kustannustehokkuus,...toiminnan tehostaminen... suunnittelija- ja tuoteosapartnerien osaaminen paremmin käytössä kustannuksiltaan edulliset, ympäristöystävälliset detaljit ja materiaalit käytössä

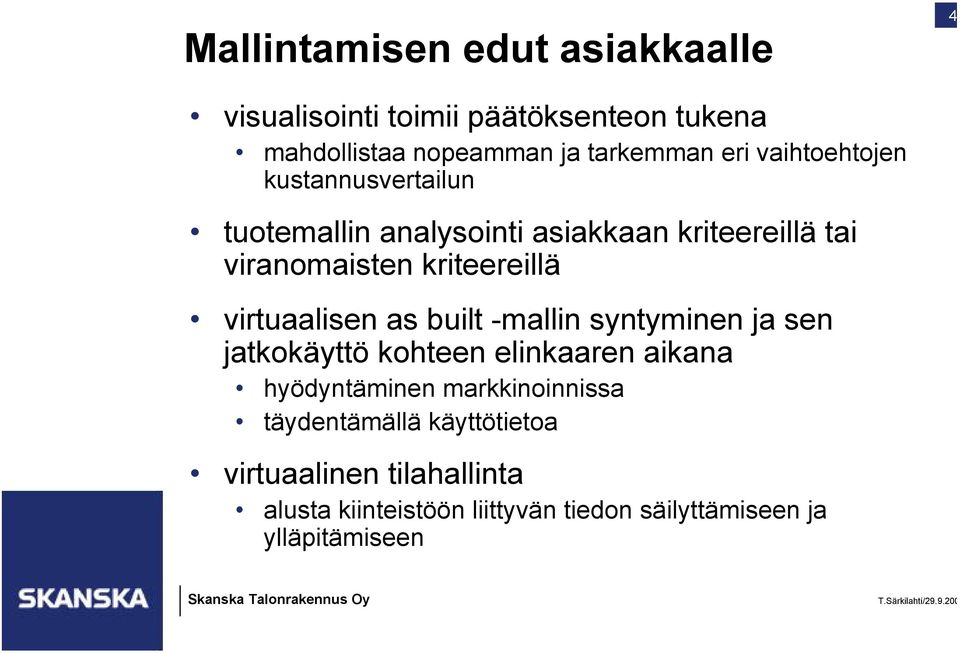

4 Mallintamisen edut asiakkaalle 4 visualisointi toimii päätöksenteon tukena mahdollistaa nopeamman ja tarkemman eri vaihtoehtojen kustannusvertailun tuotemallin analysointi asiakkaan kriteereillä tai viranomaisten kriteereillä virtuaalisen as built -mallin syntyminen ja sen jatkokäyttö kohteen elinkaaren aikana hyödyntäminen markkinoinnissa täydentämällä käyttötietoa virtuaalinen tilahallinta alusta kiinteistöön liittyvän tiedon säilyttämiseen ja ylläpitämiseen

5 Asiakkaan päätöksenteon tuki 5 visualisointi

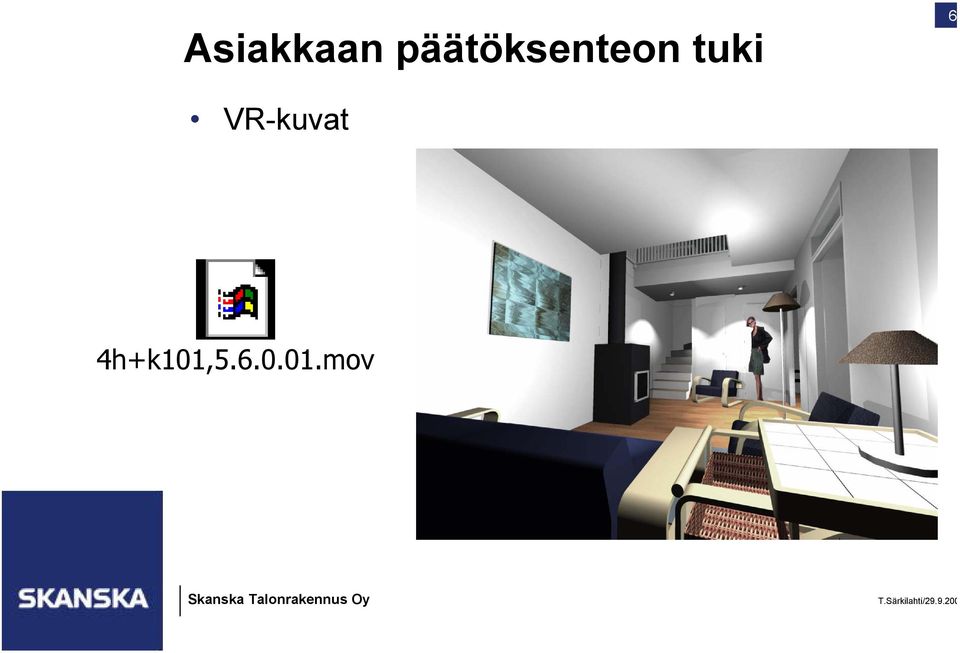

6 Asiakkaan päätöksenteon tuki 6 VR-kuvat 4h+k101, mov

7 Määrä- ja sijaintitiedon hallinta 7

8 Tuotetiedon hallinta 8

9 Tuotetiedon hallinta 9 Kpl Objektin nimi Littera Ovityyppi Ovikoodi Oven peili Sokkelin Vedin Vetimen K korkeus asento n 1 APKvaraus APK V 6 MDF matta valkoinen 150 V301 Vaaka 2 1 Astiankuivauskaappi SK 8 AS MDF matta 3014 V301 Vaaka 2 1 Jätevaunukaappi JV PK 6 JV MDF matta valkoinen 150 V301 Vaaka 2 1 Kulmakaappi SK 6 KU MDF matta valkoinen V301 Vaaka 2 1 Kulmakaappi KU PK 11 KU MDF matta valkoinen 150 V301 Vaaka 2 1 Laminaattitaso 2 1 Laminaattitaso 2 1 Liesituuletinkaappi SV 6 LTO MDF matta valkoinen V301 Vaaka 2 1 Tarvikekaappi SK 3 TA MDF matta valkoinen V301 Vaaka 2 1 Tarvikekaappi SK 5 TA MDF matta valkoinen V301 Vaaka 2 1 Tarvikekaappi SK 8 TA MDF matta valkoinen V301 Vaaka 2 1 Tarvikekaappi HTA SK 6 HTA MDF matta valkoinen V301 Vaaka 2 2 Tukisivu 2 1 Tukisivu 2 1 Vetolevylaatikosto PK 5 VEKV 150 V301 Vaaka 2 1 Välinekaappi PK 5 VÄ MDF matta valkoinen 150 V301 Vaaka 2 1 Yläkomero KY 6 MDF matta valkoinen V301 Vaaka 2

10 Tilahallinta 10

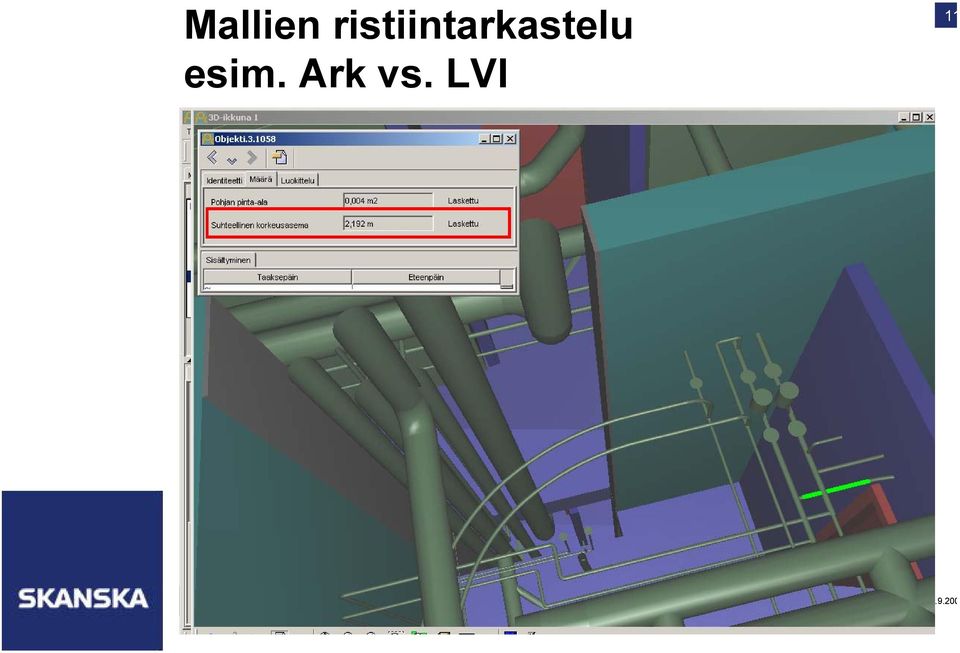

11 Mallien ristiintarkastelu esim. Ark vs. LVI 11

12 Missä nyt ollaan Skanskassa? 12 arkkitehdit ovat mallintaneet n. 30 hanketta Etelä-Suomen asuntorakentamisyksikössä Rasti-tiedonhallintajärjestelmä on käytössä RASTI on linkki tuotemallin ja Skanskan muiden järjestelmien välillä kokeiluja LVI-mallintamisesta ja tiedonsiirrosta rakennesuunnitteluun eräiden partnereiden objektikirjastot käytössä Skanskan rakennetyypit mallinnettu kerrostalokansio, rivi- ja pientalokansio

13 Missä nyt ollaan Skanskassa? 13 Skanskan kustannuslaskija varmistaa mallin oikeellisuuden ja täydentää puuttuvat tiedot mitta- ja määrätietojen oikeellisuus hyvästä mallista saadaan n. 50 % tarvittavasta määrätiedosta (riveistä) kustannusten muodostumisen ja elinkaaritiedon kannalta mallintaminen kohdistuu merkittävimpiin rakenteisiin (perustukset, runko, vaippa) kustannuslaskijan kommentti: mieluummin huono malli kuin ei mallia ollenkaan

14 Mitä nyt parhaillaan tehdään? 14 hyödynnetään tuotemallista saatavaa tuotetietoa Skanskan tietojärjestelmissä sijaintikohtainen mitta- ja määrätieto siirretään tuotetietoa tuoteosatoimittajien järjestelmiin/järjestelmistä sähköisessä muodossa esim. ontelolaatastojen suunnittelu kehitetään nykyisiä järjestelmiä hyödyntämään 3Dmallista saatavaa tietoa koulutetaan kumppaneita ja omaa henkilöstöä

15 15 Haasteena osapuolille on tuotemallitiedon tehokas hyödyntäminen asiakastyytyväisyyden parantamiseksi Skanskalla tämä tarkoittaa tuotemallista saatavan tiedon käyttöä esimerkiksi...

16 ...hankkeen ajalliseen hallintaan (4D)... 16

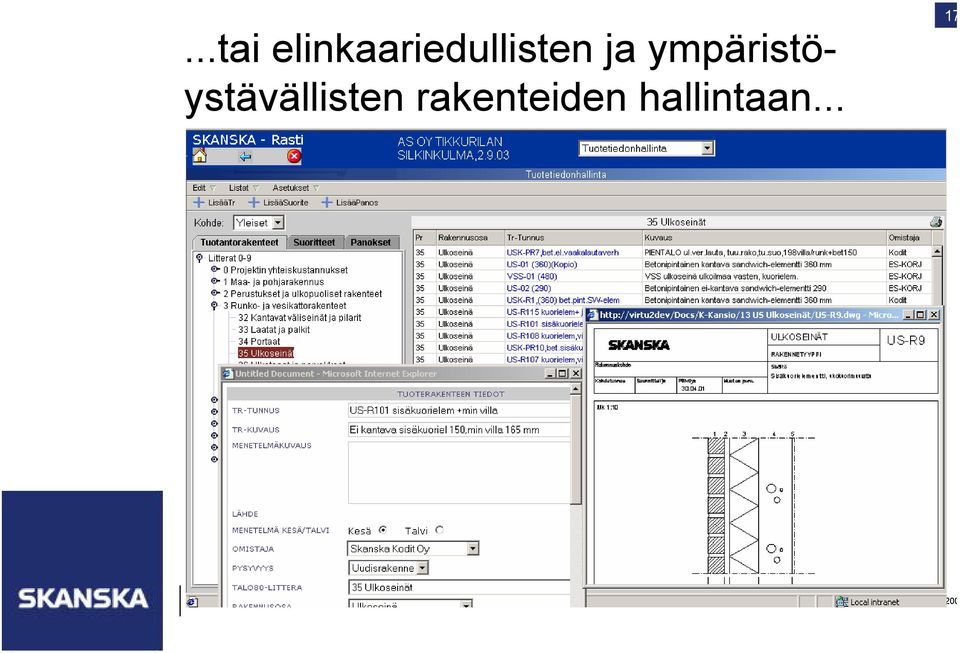

17 ...tai elinkaariedullisten ja ympäristöystävällisten rakenteiden hallintaan... 17

18 ...ja tulevaisuudessa 18 5D, 6D, 7D, xxd Tuotemalli sisältää kaiken tuotteeseen liittyvän asiakkaan ja hankkeen muiden osapuolten tarvitseman informaation

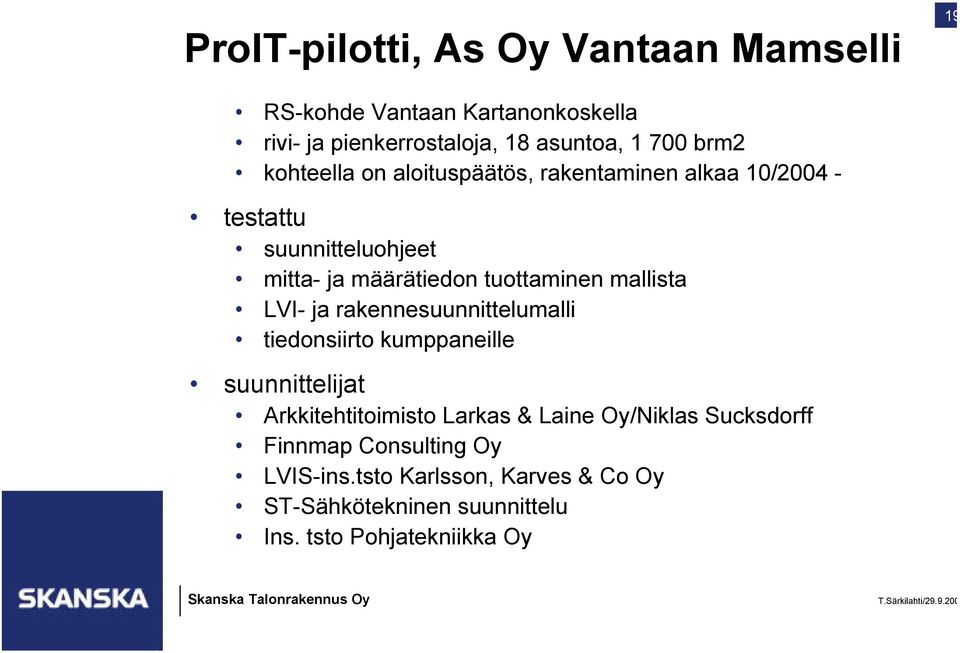

19 ProIT-pilotti, As Oy Vantaan Mamselli 19 RS-kohde Vantaan Kartanonkoskella rivi- ja pienkerrostaloja, 18 asuntoa, brm2 kohteella on aloituspäätös, rakentaminen alkaa 10/ testattu suunnitteluohjeet mitta- ja määrätiedon tuottaminen mallista LVI- ja rakennesuunnittelumalli tiedonsiirto kumppaneille suunnittelijat Arkkitehtitoimisto Larkas & Laine Oy/Niklas Sucksdorff Finnmap Consulting Oy LVIS-ins.tsto Karlsson, Karves & Co Oy ST-Sähkötekninen suunnittelu Ins. tsto Pohjatekniikka Oy

20 20 As Oy Vantaan Mamselli

21 21 As Oy Vantaan Pehtoori Kiitos!
