1 INTRODUCTION TO WSP 1

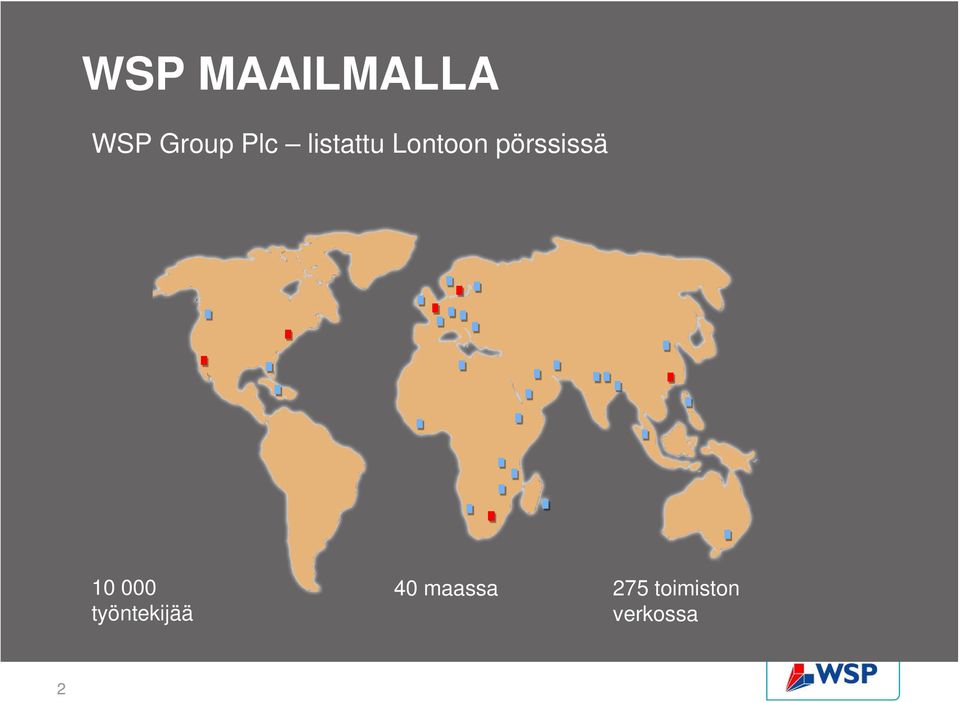

2 WSP MAAILMALLA WSP Group Plc listattu Lontoon pörssissä työntekijää 40 maassa 275 toimiston verkossa 2

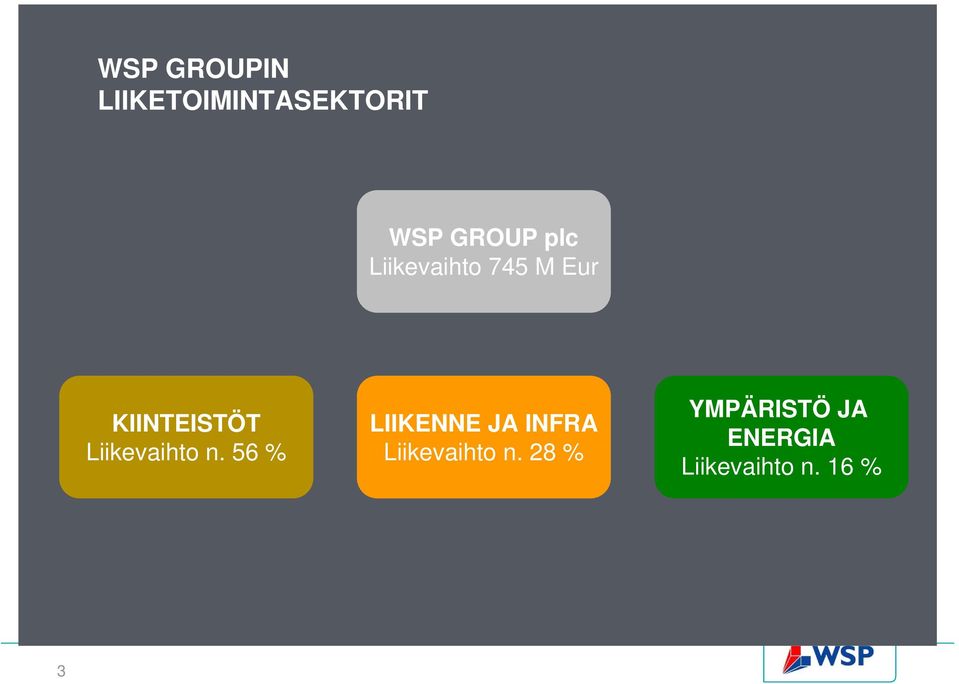

3 WSP GROUPIN LIIKETOIMINTASEKTORIT WSP GROUP plc Liikevaihto 745 M Eur KIINTEISTÖT Liikevaihto n. 56 % LIIKENNE JA INFRA Liikevaihto n. 28 % YMPÄRISTÖ JA ENERGIA Liikevaihto n. 16 % 3

4 WSP FINLAND YHDYSKUNTA-, RAKENNUS- JA YMPÄRISTÖSUUNNITTELUN ASIANTUNTIJA 4

5 WSP SUOMESSA WSP Finland Oy WSP Environmental Oy 350 työntekijää Seitsemällä paikkakunnalla 5

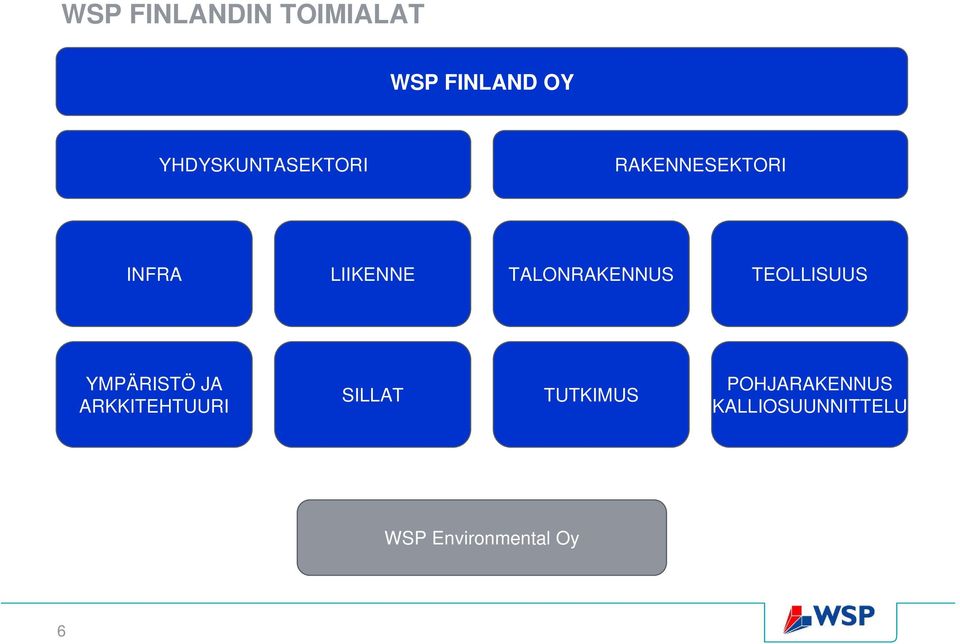

6 WSP FINLANDIN TOIMIALAT WSP FINLAND OY YHDYSKUNTASEKTORI RAKENNESEKTORI INFRA LIIKENNE TALONRAKENNUS TEOLLISUUS YMPÄRISTÖ JA ARKKITEHTUURI SILLAT TUTKIMUS POHJARAKENNUS KALLIOSUUNNITTELU WSP Environmental Oy 6

7 TUTKIMUSTOIMIALA KIRSI HAUTALA (SIMO KETTUNEN) SILLAT RAKENNE LVI MITTAUS LABORATORIO KARI SAKSIO (SIMO KETTUNEN) OULU JUKKA HUOPAINEN TAMPERE ILKKA PIITTISJÄRVI HELSINKI PASI KRÅKNÄS JÄRVENPÄÄ TOMI TOLPPI OULU 7

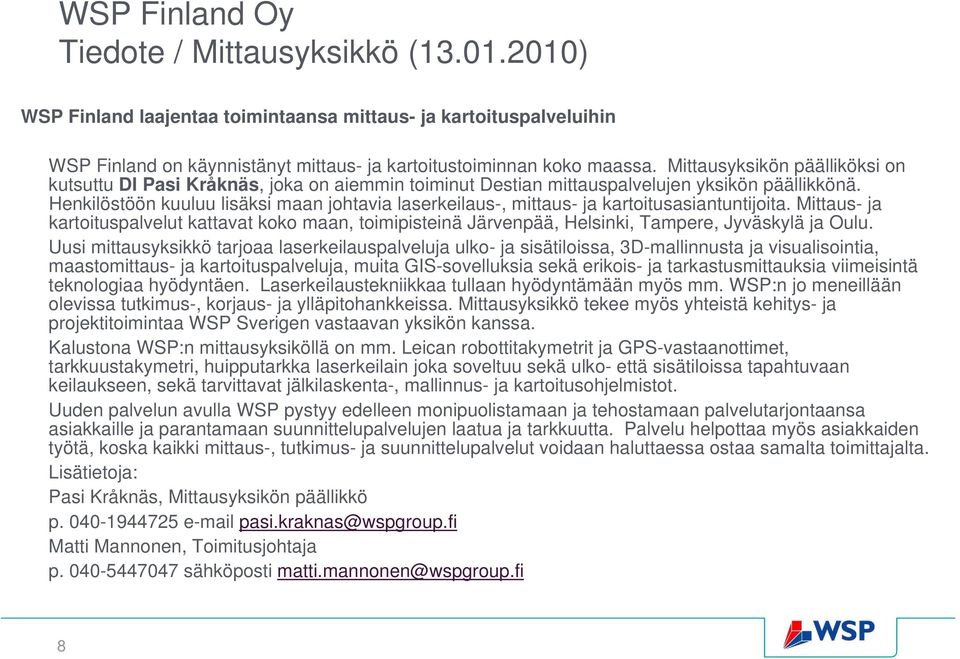

8 WSP Finland Oy Tiedote / Mittausyksikkö ( ) WSP Finland laajentaa toimintaansa mittaus- ja kartoituspalveluihin WSP Finland on käynnistänyt mittaus- ja kartoitustoiminnan koko maassa. Mittausyksikön päälliköksi on kutsuttu DI Pasi Kråknäs, joka on aiemmin toiminut Destian mittauspalvelujen yksikön päällikkönä. Henkilöstöön kuuluu lisäksi maan johtavia laserkeilaus-, mittaus- ja kartoitusasiantuntijoita. Mittaus- ja kartoituspalvelut kattavat koko maan, toimipisteinä Järvenpää, Helsinki, Tampere, Jyväskylä ja Oulu. Uusi mittausyksikkö tarjoaa laserkeilauspalveluja ulko- ja sisätiloissa, 3D-mallinnusta ja visualisointia, maastomittaus- ja kartoituspalveluja, muita GIS-sovelluksia sekä erikois- ja tarkastusmittauksia viimeisintä teknologiaa hyödyntäen. Laserkeilaustekniikkaa tullaan hyödyntämään myös mm. WSP:n jo meneillään olevissa tutkimus-, korjaus- ja ylläpitohankkeissa. Mittausyksikkö tekee myös yhteistä kehitys- ja projektitoimintaa WSP Sverigen vastaavan yksikön kanssa. Kalustona WSP:n mittausyksiköllä on mm. Leican robottitakymetrit ja GPS-vastaanottimet, tarkkuustakymetri, huipputarkka laserkeilain joka soveltuu sekä ulko- että sisätiloissa tapahtuvaan keilaukseen, sekä tarvittavat jälkilaskenta-, mallinnus- ja kartoitusohjelmistot. Uuden palvelun avulla WSP pystyy edelleen monipuolistamaan ja tehostamaan palvelutarjontaansa asiakkaille ja parantamaan suunnittelupalvelujen laatua ja tarkkuutta. Palvelu helpottaa myös asiakkaiden työtä, koska kaikki mittaus-, tutkimus- ja suunnittelupalvelut voidaan haluttaessa ostaa samalta toimittajalta. Lisätietoja: Pasi Kråknäs, Mittausyksikön päällikkö p pasi.kraknas@wspgroup.fi Matti Mannonen, Toimitusjohtaja p sähköposti matti.mannonen@wspgroup.fi 8

9 Mittaus- ja kartoituspalvelut Koko Suomen kattavaa palvelua WSP Finland on käynnistänyt koko maan kattavan mittaus- ja kartoitustoiminnan toimipisteinään Helsinki, Järvenpää, Tampere, Jyväskylä ja Oulu. Tarjoamme monipuolisia mittauspalveluita alan viimeisintä teknologiaa hyödyntäen. Palveluihimme kuuluvat mm. laserkeilaus, 3D-mallinnus, maastomittausja kartoituspalvelut sekä erikois- ja tarkastusmittaukset. Korkeatasoista asiantuntemusta Mittausyksikömme koostuu monille tutuista, kokeneista laserkeilaus-, mittaus- ja kartoitus-asiantuntijoista, joiden asiantuntemuksella kehitämme toimintaamme, menetelmiämme ja tuotteitamme jatkuvasti vastaamaan muuttuvan toimintaympäristön asettamia haasteita. Tavoitteenamme on tarjota alan parasta osaamista ja kokonaisvaltaisia asiantuntija-palveluja ympäristön rakentamis-, suunnittelu-, analysointi- ja ylläpitotehtäviin. WSP Finland Oy Mittaus ja kartoitus Kinnarinkatu JÄRVENPÄÄ tel etunimi.sukunimi@wspgroup.fi 9

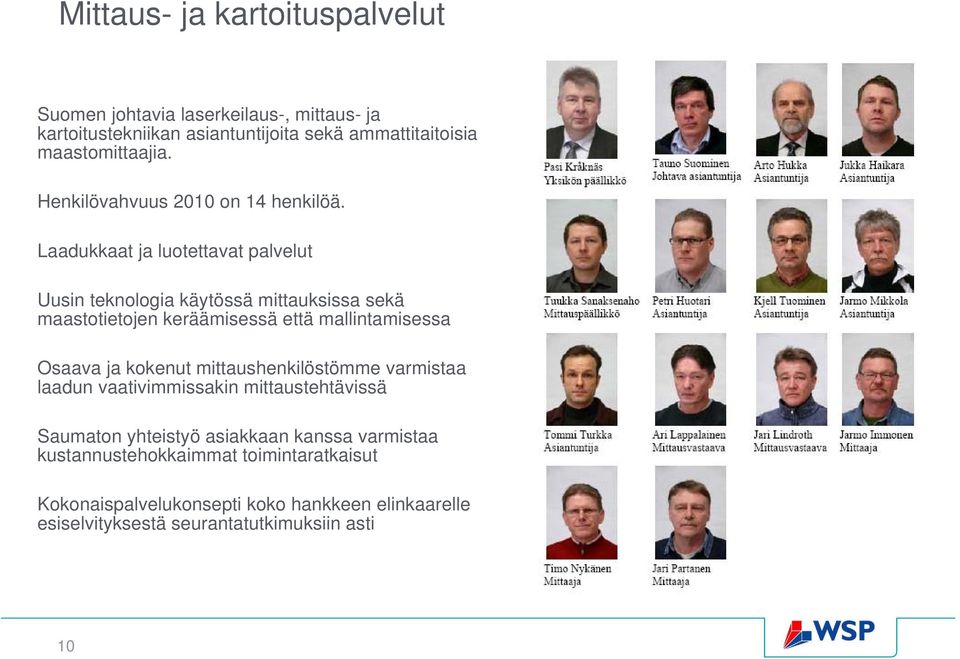

10 Mittaus- ja kartoituspalvelut Suomen johtavia laserkeilaus-, mittaus- ja kartoitustekniikan asiantuntijoita sekä ammattitaitoisia maastomittaajia. Henkilövahvuus 2010 on 14 henkilöä. Laadukkaat ja luotettavat palvelut Uusin teknologia käytössä mittauksissa sekä maastotietojen keräämisessä että mallintamisessa Osaava ja kokenut mittaushenkilöstömme varmistaa laadun vaativimmissakin mittaustehtävissä Saumaton yhteistyö asiakkaan kanssa varmistaa kustannustehokkaimmat toimintaratkaisut Kokonaispalvelukonsepti koko hankkeen elinkaarelle esiselvityksestä seurantatutkimuksiin asti 10

11 Mittaus- ja kartoituspalvelut WSP Mittaus ja kartoituspalvelu tuottaa aineistoa ympäristön rakentamis-, suunnittelu-, analysointi- ja ylläpitotehtäviä varten. Tuotteemme ja palvelumme sovellamme asiakkaan toiveiden ja tarpeiden mukaisiksi. Alan huippuosaamista edustavat erilaiset laserkeilauspalvelut: ilma-aluksesta (ALS) liikkuvasta ajoneuvosta (MLS) kiinteältä pisteeltä (TLS) Laserkeilaus mahdollistaa maastotietojen keräämisen nopeasti ja tehokkaasti laajaltakin alueelta. Eri laserkeilaustekniikoita yhdistämällä saadaan kattavat tiedot myös ilma-aluksesta tapahtuvasta laserkeilauksesta piiloon jäävistä kohteista. Laserkeilauksen yhteydessä otetaan myös digitaaliset kuvat, joista tarvittaessa muodostetaan esimerkiksi ortokuvamosaiikki. Maastotiedot esitetään esimerkiksi maastomalleina, karttoina, havainnemalleina, virtuaalimalleina, yms. asiakkaan tarpeiden mukaisesti. 11

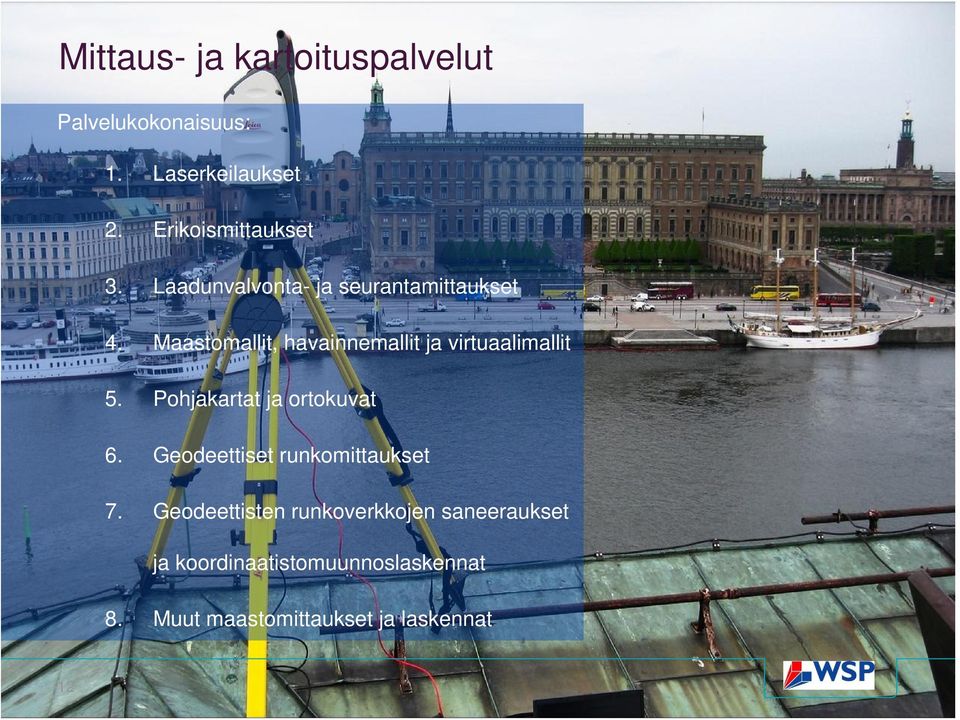

12 Mittaus- ja kartoituspalvelut Palvelukokonaisuus: 1. Laserkeilaukset 2. Erikoismittaukset 3. Laadunvalvonta- ja seurantamittaukset 4. Maastomallit, havainnemallit ja virtuaalimallit 5. Pohjakartat ja ortokuvat 6. Geodeettiset runkomittaukset 7. Geodeettisten runkoverkkojen saneeraukset ja koordinaatistomuunnoslaskennat 8. Muut maastomittaukset ja laskennat 12

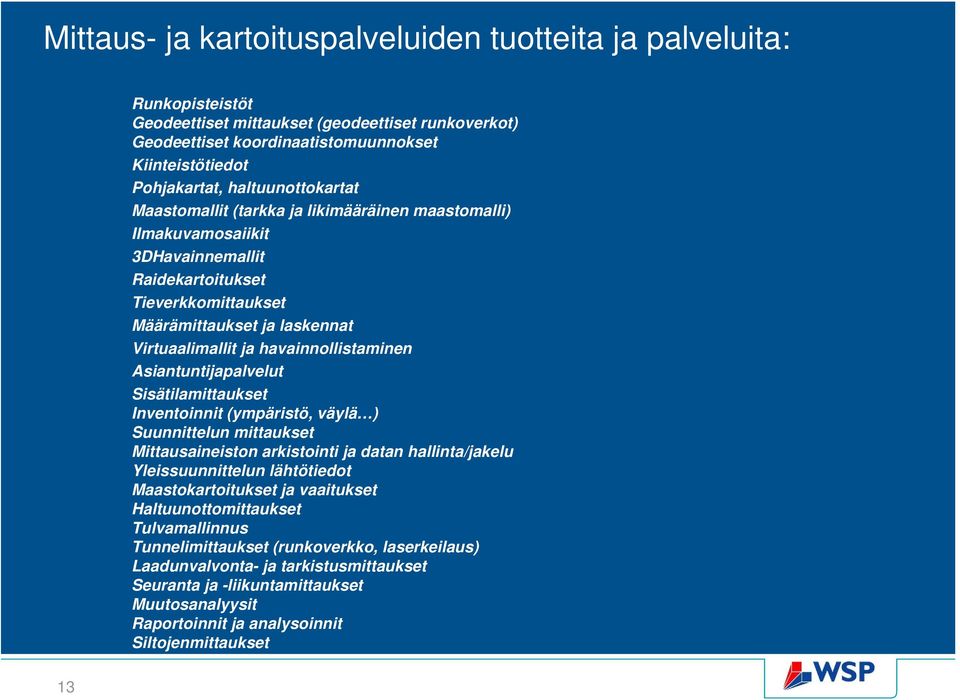

13 Mittaus- ja kartoituspalveluiden tuotteita ja palveluita: Runkopisteistöt Geodeettiset mittaukset (geodeettiset runkoverkot) Geodeettiset koordinaatistomuunnokset Kiinteistötiedot Pohjakartat, haltuunottokartat Maastomallit (tarkka ja likimääräinen maastomalli) Ilmakuvamosaiikit 3DHavainnemallit Raidekartoitukset Tieverkkomittaukset Määrämittaukset ja laskennat Virtuaalimallit ja havainnollistaminen Asiantuntijapalvelut Sisätilamittaukset Inventoinnit (ympäristö, väylä ) Suunnittelun mittaukset Mittausaineiston arkistointi ja datan hallinta/jakelu Yleissuunnittelun lähtötiedot Maastokartoitukset ja vaaitukset Haltuunottomittaukset Tulvamallinnus Tunnelimittaukset (runkoverkko, laserkeilaus) Laadunvalvonta- ja tarkistusmittaukset Seuranta ja -liikuntamittaukset Muutosanalyysit Raportoinnit ja analysoinnit Siltojenmittaukset 13

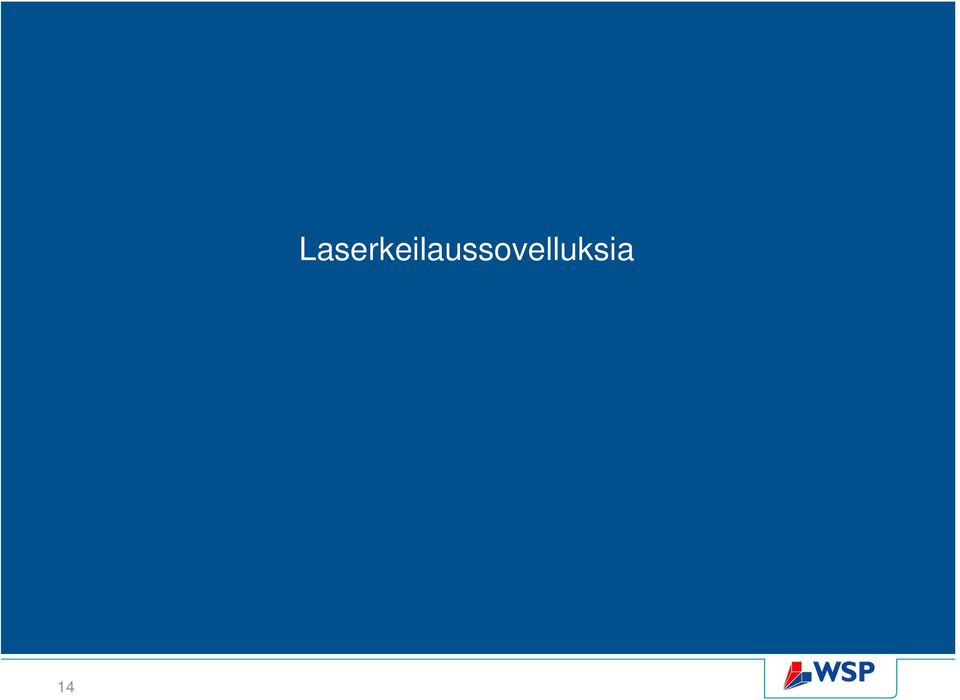

14 14 Laserkeilaussovelluksia

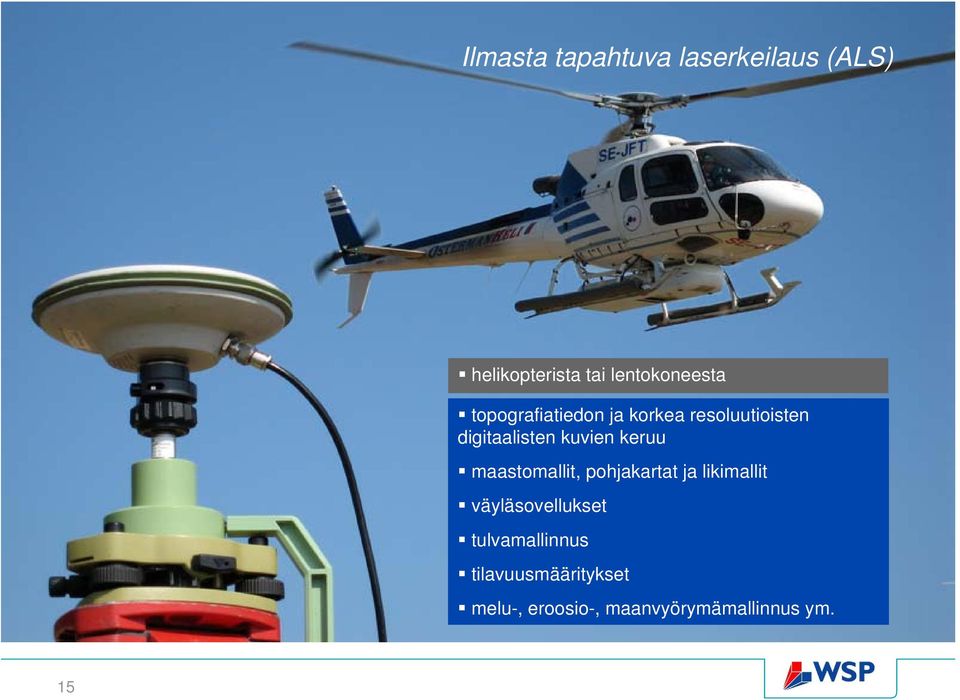

15 Ilmasta tapahtuva laserkeilaus (ALS) helikopterista tai lentokoneesta topografiatiedon ja korkea resoluutioisten digitaalisten kuvien keruu maastomallit, pohjakartat ja likimallit väyläsovellukset tulvamallinnus tilavuusmääritykset melu-, eroosio-, maanvyörymämallinnus ym. 15

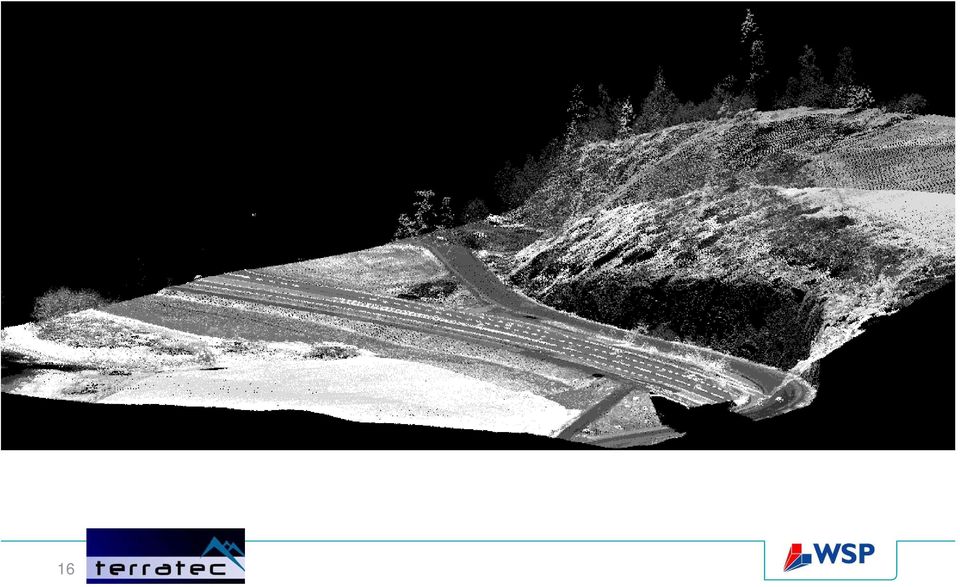

16 16

17 Karttatuotanto Pohjakartat Topografiset kartat Hydrografiset kartat 17

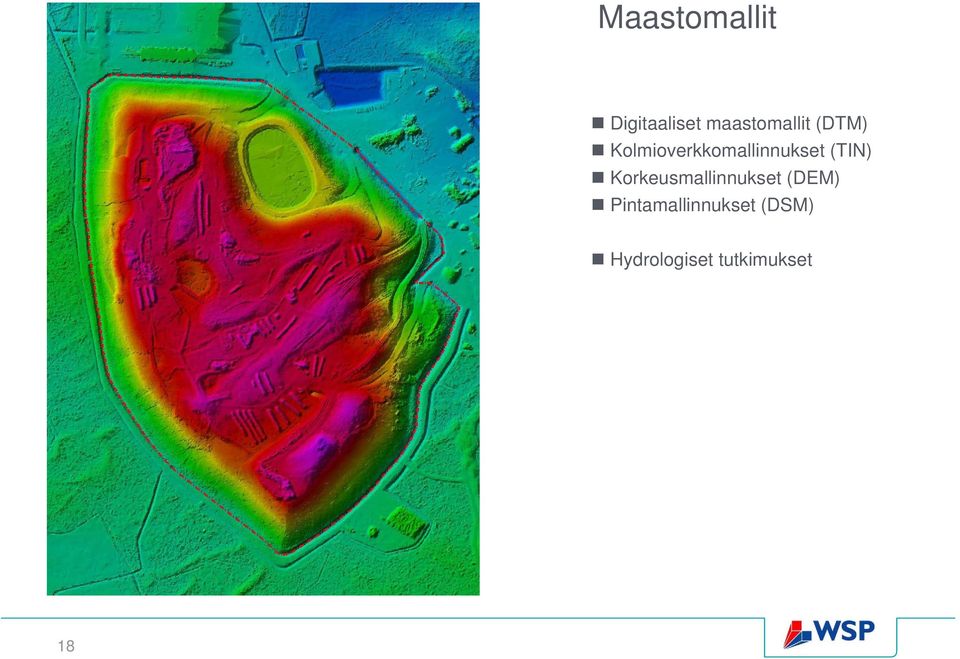

18 Maastomallit Digitaaliset maastomallit (DTM) Kolmioverkkomallinnukset (TIN) Korkeusmallinnukset (DEM) Pintamallinnukset (DSM) Hydrologiset tutkimukset 18

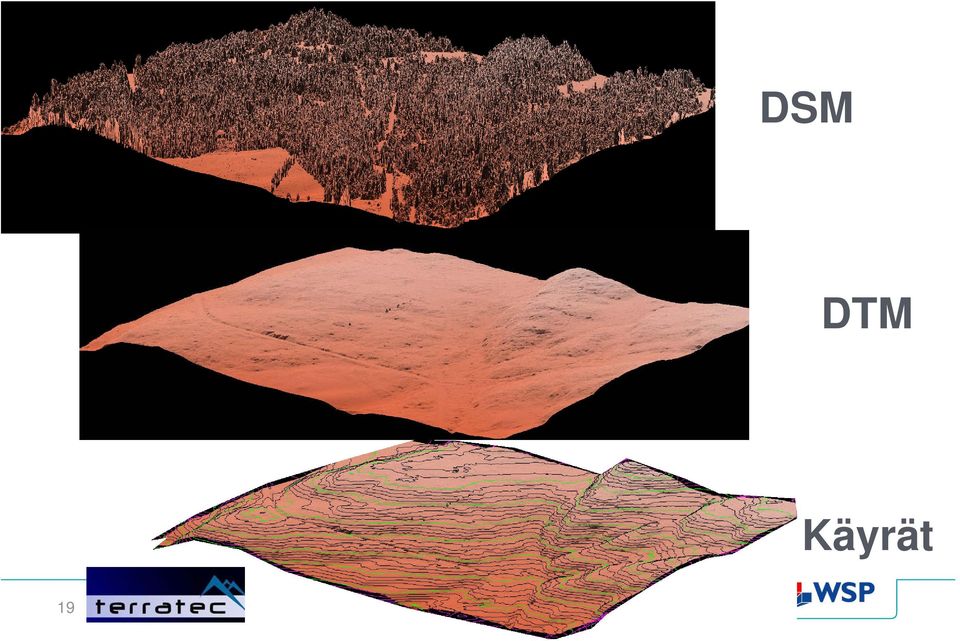

19 DSM DTM Käyrät 19

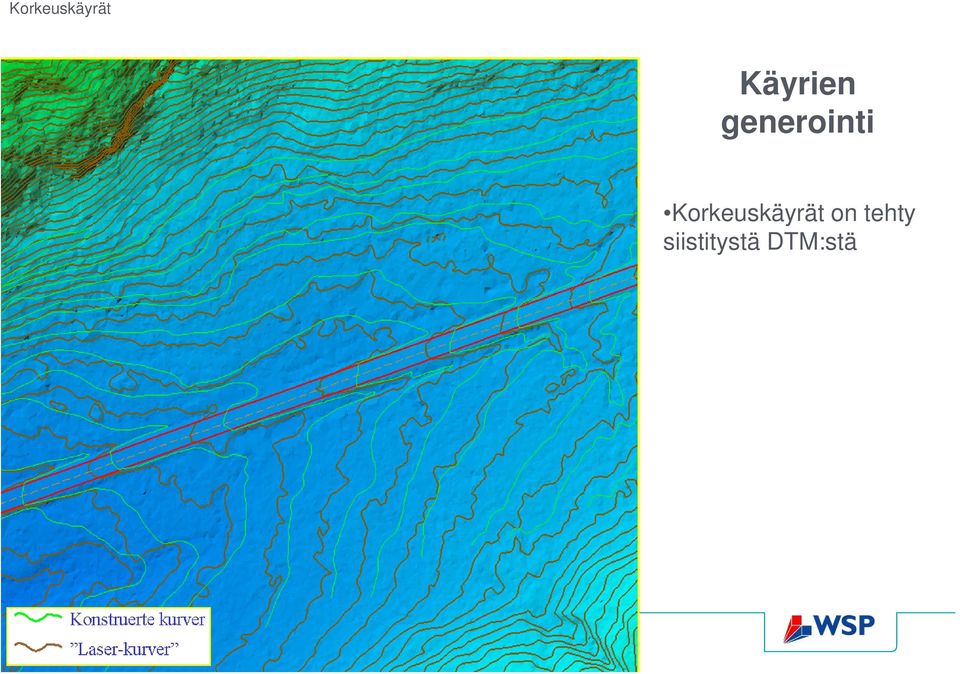

20 Korkeuskäyrät Käyrien generointi Korkeuskäyrät on tehty siistitystä DTM:stä 20

21 Ortokuvat Raakakuvat KOrkearesoluutioiset kuvat (< 5 cm) Koodaamisen perusta maastomalleissa ja virtuaalimalleissa 21

22 VIRTUAL REALITY Täydellinen 3D informaatio virtuaali ympäristössä Kustomoitu käyttöliittymä Työkalu suunnitteluun ja päätöksentekoon Omaisuuden hallinta 22

23 Tulvakartoitus 23

24 Tulvamallinnus 24

25 Tulvamallinnus 25

26 Tulvamallinnus 26

27 Georeferoitu pistepilvi 27

28 Mastot 28

29 Sähkölinja 29

30 Rakennukset 30

31 Tiet 31

32 Kasvillisuus, 0-1 m 32

33 33 Kasvillisuus (>1m):

34 Sähkölinjakartoitus 50 pistettä/m2 34

35 Luokiteltu pistepilvi 35

36 DTM ja vektorit 36

37 Esimerkki Virtuaalimallinnus 37

38 Liikkuvasta ajoneuvosta tapahtuva laserkeilaus (MLS) auto, vene, junavaunu erittäin tiheän laserdatan keruu ajonopeus jopa 70 km/h nopea tiedonkeruumenetelmä liikenteellisesti vaativiin kohteisiin väyläsovellukset omaisuuden hallinta ja inventointi silta- ja tunnelimallinnus 38

39 39 LYNX MOBILE MAPPER Spesifikaatiot Maksimietäisyys < 100m Ajoneuvon nopeus max 100km/t Absoluuuttinen tarkkuus ilman sovitusta parempi kuin +/-5cm (hyvä GPS) Absoluuttinen tarkkuus sovituksen jälkeen Lähestyy 1 cm Suhteellinen tarkkuuss (pisteeltä pistelle) +/-8mm Paikannus- ja orientointisysteemi Applanix POS LV 420 LIDAR 2 keilainta Havaintojen kattavuus 360 ilman esteitä Keilaimen nopeus 9000 RPM Pulssitiheys pistettä/sek/keilain Paluupulssit 4 (1, 2, 3 ja viimeinen pulssi) Foto/video 2+2 kameraa, videokamera Lämpötila-alue -20 C - 40 C silmäturvallinen IEC/ CDRH Class 1

40 LYNX MOBILE MAPPER Käyttömahdollisuudet Tiekartoitus Tunnelikartoitus rakenteiden dokumentointi korkeusmalli ilmajohtojen kartoitus asutulla alueella pienten kylien kartoitus Massalaskenta kasvillisuuden kartoitus 40

41 Esimerkkejä Värit korkeuden mukaan ja värikylläisyys intensiteetin mukaan 41

42 Esimerkkejä Koodaus kuten edellä 42

43 Esimerkki Liikennevalot 43

44 Esimerkki Sähköjohdot, tievalot ja kyltit 44

45 Esimerkki Harmaasävyt intensiteetin mukaan 45

46 Esimerkki Sillan alikulku 46

47 Esimerkki 47 RGB väritys

48 Esimerkki Tunneli Lysakerissa 48

49 Esimerkki 49 Tunnel ylhäältä katsottuna

50 Esimerkkejä Esimerkki 1 Esimerkki 2 Esimerkki 3 Esimerkki 4 Esimerkki 5 50

51 Maasta tapahtuva laserkeilaus (TLS) täydellinen as-built dokumentointi nopea, kohdetta koskematon 3D tiedon keruu erittäin tarkka mittaus ( 5 mm) kaivos- ja tunnelisovellukset siltojen dokumentointi perinne- ja arkeologiasovellukset tarkistusmittaussovellukset ja laadunvalvonta 51

52 Laserkeilainjärjestelmä Keilain Pakkokeskistysalusta Jalusta Kaapelit Virtalähde Tietokone Kuljetuslaukut Tähykset 52

53 Monenlaisia mittaustehtäviä Kaivokset Tunnelit Sillat Julkisivut Tuotantolaitokset Kaupunkimittaus Elokuvat Arkeologia Mittaus liikkuvalta alustalta 53

54 54

55 55

56 56

57 Esimerkki sillan mallinnus 57

58 Maastomittaus kartoitus- ja maastoonmerkintä suunnittelumittaukset geodeettiset runkoverkot seurantamittaukset tarkemittaukset ja laadunvalvonta määrämittaukset 58

59 Vedenalaisten rakenteiden mittaus kaikuluotaus Tarkka vedenalaisten rakenteiden kunnon selvittäminen Vaurioiden paikannus Vedenalaisten kohteiden paikantaminen / etsiminen Selvitys on apuna kunnostamisen kiireellisyyttä arvioitaessa Apuna kunnostustarpeen arvioinnissa ja korjaussuunnittelussa 59

60 KÄYTTÖKOHTEITA Satamat Satama-altaat Laiturit Perustukset Pohjan muodot Väylien poikkileikkaukset Ponttiseinien tutkiminen Rantamuurit Hirsirakenteiden kunto Kiveyksien kunto Sillat Maa- ja välitukien kunto Keilojen ja luiskien kunto Painumat Sortumat Toteutuma mittaukset 60

61 KÄYTTÖKOHTEITA Kohteiden paikantaminen Ruumiiden etsiminen Kadonneet tavarat Sukeltajan reaaliaikainen ohjaaminen kohteille Museokohteet Hylkyjen tutkiminen Museosiltojen vedenalaisten rakenteiden selvittäminen Vanhat laiturirakenteet, laiturien sijainnit Teollisuuskohteet Lauhdevesikanavat Putkilinjojen kunto ja sijainti Voimalaitosten rakenteet Tuulivoimalat Jalustat Aallonmurtajat 61

62 LAITTEISTO Työ suoritetaan aina vedenpinnan yläpuolella toimien. Henkilönostin Tasokuvaus Kohtisuoran kuvan tekemistä rakenteesta (naamakuva) 62

63 LAITTEISTO Työ suoritetaan aina vedenpinnan yläpuolella toimien. Työlautta 63

64 MIKSI KAIKULUOTAUS? Riippumaton näkyvyydestä ja veden sameudesta Aina tarkkaa materiaalia vedenalaisista olosuhteista riippumatta Perustuu äänen etenemiseen vedessä, ei tarvitse valoa Mahdollista virtaavassa vedessä Ei vaadi käyttökatkoja esim. voimaloiden läheisyydessä Voidaan toimia tuotannon käydessä Kokonaisvaltainen kuva suuristakin rakenteista esim. satojen metrien mittaiset rantarakenteet, jatkuva kuvamosaiikki koko tutkittavasta alueesta Rakenteiden kunnon analysoinnin suorittaa rakennusalan ammattilaiset Laaja-alaista osaamista ja kokemuksia rakenteiden tutkimuksista ja korjaussuunnittelusta Usein lähtötietojen puutteellisuus vanhoissa rakenteissa Rakenteiden kokonaisuuksien hahmotus, vaikka piirustuksia ei olisikaan Suurien alueiden kartoittaminen nopeasti ja luotettavasti Poistaa/vähentää sukeltamisen tarvetta 64

65 TULOSTEN ESITTÄMINEN Tasokuva, ylhäältä päin katsottuna Vaurio tiedot ja vaurioiden sijainnit esitettynä Pohjassa olevien kohteiden sijainti Etäisyydet Mittaus mahdollista Valokuvamainen esitys, sivulta ns. naamakuva, tarpeen mukaan yhdistettynä valokuviin Kokonaisvaltainen kuva Vaurioiden sijainnit ja koko Taso- ja naamakuva yhdistettynä päällekäin Vauriotiedot täydentävät toisiaan Poikkileikkaus Sivuprofiilin tarkastelu Koordinaatteihin sidottu pistepilvi ja 3D-malli Suunnittelun apuvälineenä Kohteiden paikantaminen välittömästi paikanpäällä Reaaliaikainen seuraaminen (esim. sukeltajan työn seuraamista/opastamista) 65

66 Vaurioiden paikantaminen ja laajuus Hirsiarkkurakenteen vaurio satama-altaassa I Valokuva yhdistettynä luotausmateriaaliin 66

67 Vaurioiden paikantaminen ja laajuus Kaikuluotausraporttiin liitettävä kuva havainnoilla täydennettynä 67

68 Luotaus materiaalia Sillan välituen paalutus esillä 68

69 Luotaus materiaalia Tasokuva, putkilinjan sijainti Helsinki, Ehrensrömin ranta 69

70 Luotaus materiaalia Helsinki I Kulosaaren sillan välituet, irronneita muottilautoja 70

71 Luotaus materiaalia Rakenteessa ei vaurioita I Ei tarvetta lisätutkimuksille 71

72 Luotaus materiaalia Valtamerilaiturin kaarevaa teräsponttiseinä ja paalutukset Poikkileikkaus ponttiseinästä Poikkileikkaus I Paalutuksen kohta 72

73 3-D Mallintaminen, työkaluja suunnitteluun Pistepilvimateriaalia ja 3-D malli I Sillan välituki Lähde: Kongsbergin esittely materiaali 73

74 3-D Mallintaminen, työkaluja suunnitteluun Pistepilvimateriaalia ja 3-D malli I Sillan välituen puuttuvia / painuneita kiviä Lähde: Kongsbergin esittely materiaali 74

75 MITTAUS JA KARTOITUS WSP Finland 75
