1 Laserin ja kaikuluotauksen yhdistäminen Jani Pötrönen Meritaito Oy Laserkeilaus- ja korkeusmalliseminaari

2 Meritaito Oy Merenkulkulaitos lakkasi olemasta ja henkilöstö siirtyi Liikennevirastoon, Liikenteen turvallisuusvirastoon (TraFi), ELYyn sekä Merenkulkulaitoksen sisäisestä tuotannosta muodostettuun valtionyhtiöön. Meritaito-yhtiöön siirtyi n. 330 htv osaamisalueenaan Merenmittaus Väyläsuunnittelu Väylänhoito ja vesirakentaminen Ympäristövahinkojen torjunta

turvallisuusvirastoon (TraFi), ELYyn sekä Merenkulkulaitoksen sisäisestä tuotannosta muodostettuun

3 Meritaito Oy Väylien suunnittelu Väylien suunnittelupalvelut kattavat koko suunnitteluprosessin ensimmäisistä luonnoksista aina valmiin väylän tai satama-alueen viranomaispäätöksen edellyttämiin asiakirjoihin saakka. Vesiväylien hoito Vesirakentaminen Palveluvalikoimaan kuuluvat ruoppaustyöt, rantamuurien ja luiskien eroosiosuojausten rakentaminen ja korjaus sekä sukellustyönä tehtävät rakennus-, korjaus- ja asennustyöt. Öljyntorjunta Meritaito Oy tekee öljyntorjuntaan ja ympäristövahinkojen ehkäisemiseen liittyvää yhteistyötä Suomen ympäristökeskuksen kanssa. Viittapoijujen tuotanto

Vesiväylien hoito Vesirakentaminen Palveluvalikoimaan kuuluvat ruoppaustyöt, rantamuurien ja luiskien eroosiosuojausten rakentaminen ja korjaus sekä

4 Merenmittausta merikartoille Nykyaikaista merenmittausta alan viimeisintä tekniikkaa hyödyntäen Suurin asiakas Liikenneviraston Meriosasto, jolle Meritaito Oy tuottaa vuosittain yli 2000 km 2 merenmittaustietoa

Liikenneviraston Meriosasto, jolle Meritaito Oy tuottaa

5 Lidar merellä Merenkulkulaitoksen pilottiprojekti 1999 Saaristomerellä australialaisen LADS Ltd:n lidardata 5mx5m ruutuun alueen keskisyvyys 15m, yksittäisiä yli 20m syvyyshavaintoja (epäluotettavia) 0-3m rantavyöhykkeellä ongelmia Suomalais-ruotsalaisen hankeryhmän U.L.T.R.A.- projekti elokuussa 2009 Vaasan ulkosaaristossa ja Uumajan edustalla Kuva: Fugro Pelagos, Inc

(epäluotettavia) 0-3m rantavyöhykkeellä ongelmia Suomalais-ruotsalaisen hankeryhmän U.L.T.R.A.

6 U.L.T.R.A. Lidar-pohjaisen maasto-analyysin alueellisen hyödyntämisen kehittäminen Projektin takana on suomalais-ruotsalainen hankeryhmä, jossa projektin johtajana toimii Metsähallitus Blom Kartta Oy:n keräämä lidar-data Lähtökohdat Michael Haldin, Metsähallitus: Merenpohja on pitkään kartoitettu veneistä erilaisin luotausmenetelmin. Alun perin haluttiin tietää vain syvyys, mutta nyt tarvitaan tietoa sekä pohjan koostumuksesta että merenpohjassa elävästä kasveista, levistä ja eläimistä. Merenpohjan geologia voidaan kartoittaa erilaisilla kaikuluotausmenetelmillä, merenpohjan kasvillisuutta taas videokuvauksilla ja sukelluksilla. Lidar-kuvaus on huomattavasti nopeampi kuin muut menetelmät, karkeasti voi sanoa että lidarlentokoneella pystyy päivässä kattamaan sen mitä kaikuluotaimella saa tehtyä kuukaudessa, videokuvauksilla vuodessa ja sukeltamalla kymmenessä vuodessa. Meritaito Oy mukana projektissa analysoimassa syvyystiedon käytettävyyttä

lidar-data Lähtökohdat Michael Haldin, Metsähallitus: Merenpohja on pitkään kartoitettu veneistä erilaisin luotausmenetelmin.

7 Meritaidon tekemä analyysi perustuu Liikenneviraston rekistereissä oleviin monikeilainmittauksiin M640:n väylämittaukset vuodelta

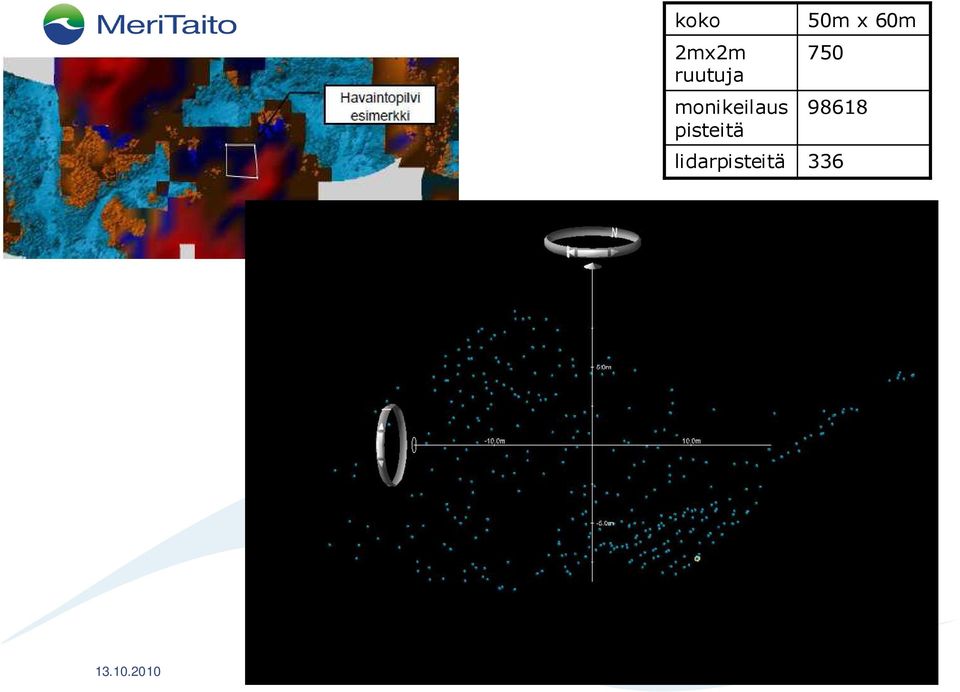

8 koko 2mx2m ruutuja monikeilaus pisteitä lidarpisteitä 50m x 60m

9 koko 2mx2m ruutuja monikeilaus pisteitä lidarpisteitä 50m x 60m

10 U.L.T.R.A. Meritaito Oy:n analyysin johtopäätökset Aineiston käytettävyys merikartoituksen ja väylänsuunnittelun tarpeisiin on hyvin rajoitettu Havaintotiheys vaihtelee ja pohja tavoitetaan rajoitetusti (n. 9-10m syvyyteen) Epävarmuusalue syvyyksillä 0-3m Sopii käytettäväksi esitutkimuksiin ja yleiskartoituksen pohjaksi tarkemmille mittauksille Mittaustarkkuutensa puolesta laserdata voidaan käyttää S-44 Order 1 -luokan merikartoituksiin, mikäli havaintotiheys säilyy mittauskohteilla kauttaaltaan yhtenäisenä (vain yksittäisiä tyhjiä soluja 2m x 2m ruudukossa) Verrattuna Merenkulkulaitoksen lasermittausprojektiin vuodelta 1999 ovat tulokset syvyystarkkuuden suhteen vastaavanlaiset. Havaintotiheys antaa puolestaan paremman kohteen erottelutuloksen. Menetelmän voimakas riippuvuus optisista olosuhteista osaltaan rajoittaa mittausajankohdan valintaa sekä mittauskauden pituutta

9-10m syvyyteen) Epävarmuusalue syvyyksillä 0-3m Sopii käytettäväksi esitutkimuksiin ja yleiskartoituksen pohjaksi tarkemmille mittauksille Mittaustarkkuutensa puolesta laserdata voidaan käyttää S-44

11 Kaikuluotaus Kuva: Liikennevirasto Kuva: Liikennevirasto

12 Monikeilain (Multibeam Echo Sounder) Monikanavainen kaikuluotain, jolla on mahdollista kerätä aukotonta tietoa pohjatopografiasta jopa havaintoa sekunnissa Järjestelmä koostuu vastaavista komponenteista, jotka vaaditaan ilmaaluksesta, autosta tai veneestä käsin tehtävässä laserkeilauksessa tarkka paikannus IMU (Inertial Measurement Unit) aikaleimaus (1 PPS) lisäksi tarvitaan tieto äänennopeudesta vedessä (SVP) Animaatio: John Hughes Clarke, Ocean Mapping Group

ilmaaluksesta, autosta tai veneestä käsin tehtävässä laserkeilauksessa tarkka paikannus IMU (Inertial Measurement Unit)

13 Monikeilain (Multibeam Echo Sounder) Reson SeaBat kHz 512 keilaa 1 x 128 4cm 9cm 10m syvyydessä 0,

14 Esimerkkejä monikeilausdatasta jääkauden muovaama harjanne syvyyspistettä matalikkoja, juonteita juonteita 500 m virtauksen kaivama kivi

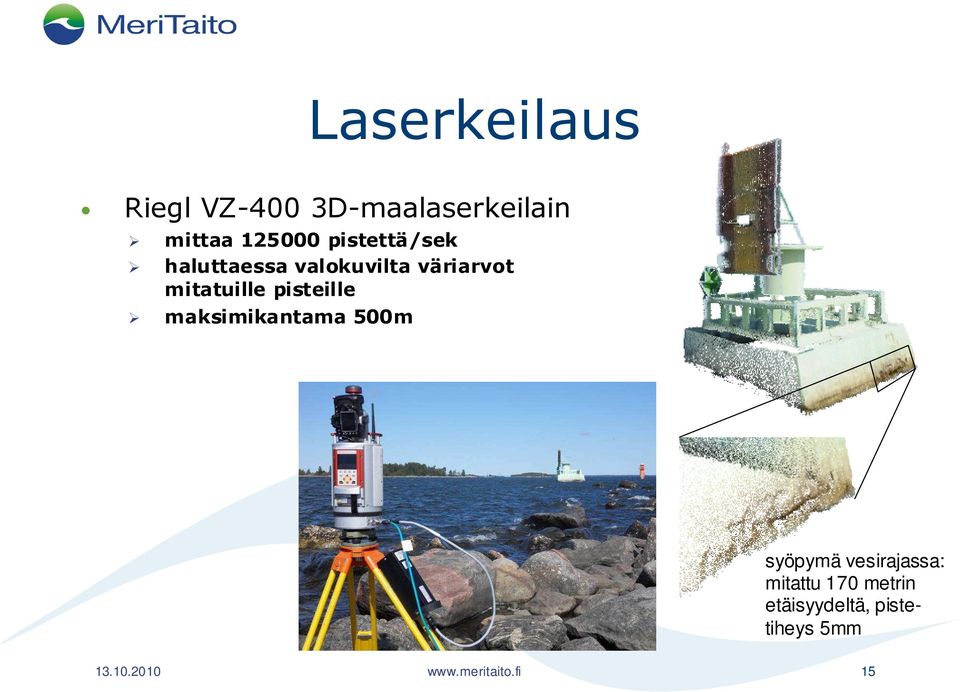

15 Laserkeilaus Riegl VZ-400 3D-maalaserkeilain mittaa pistettä/sek haluttaessa valokuvilta väriarvot mitatuille pisteille maksimikantama 500m syöpymä vesirajassa: mitattu 170 metrin etäisyydeltä, pistetiheys 5mm

pisteille maksimikantama 500m syöpymä vesirajassa: mitattu

16 Vedenalaisten rakenteiden monikeilaus Kallistamalla monikeilainanturia saadaan tietoa myös vedenalaisista rakenteista

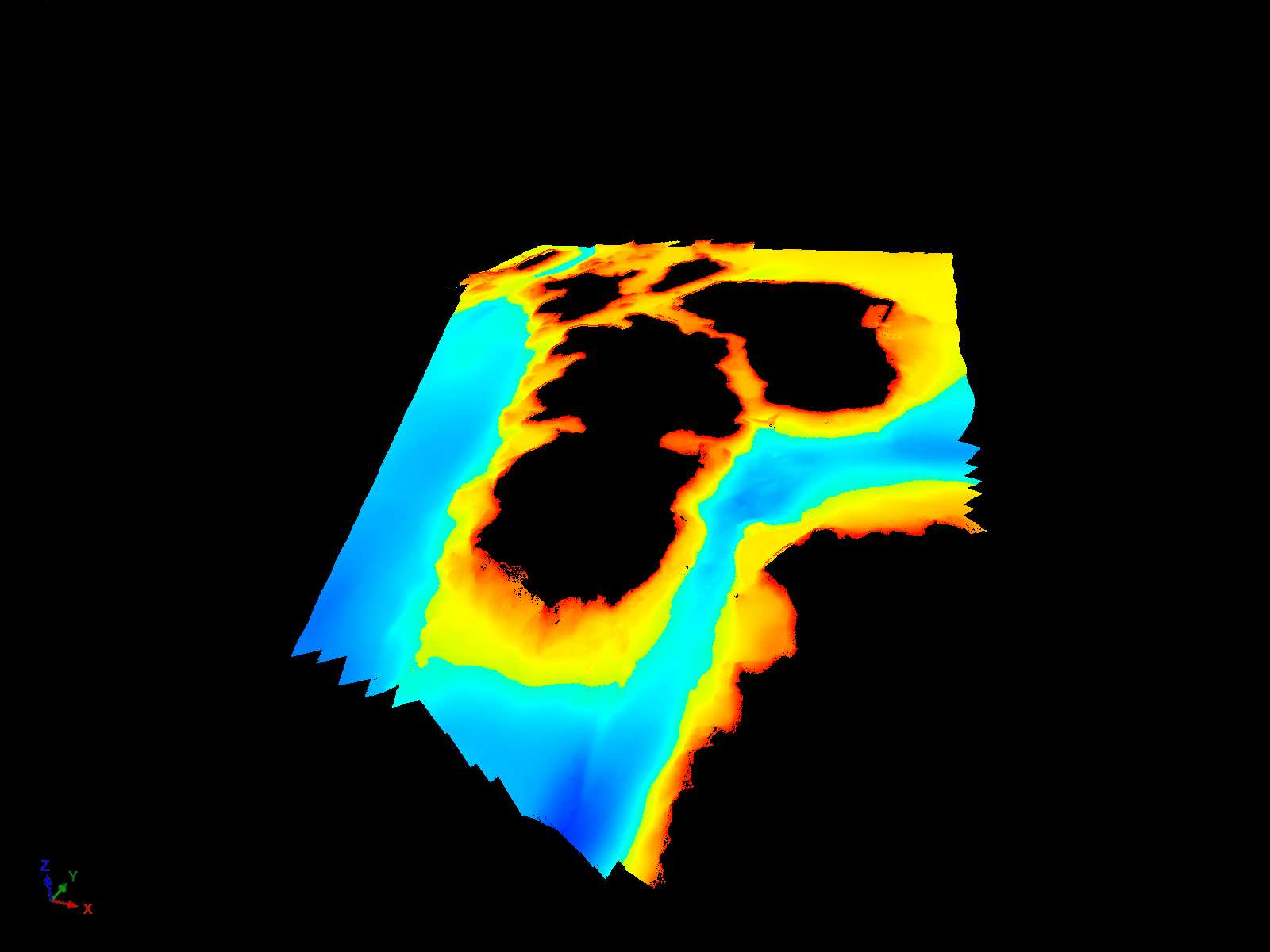

17 Datafuusio vedenalainen monikeilausdata terrestriaalinen laserkeilausdata Maanmittauslaitoksen laserkeilausdata

19 Kiitoksia mielenkiinnostanne! Jani Pötrönen Meritaito Oy PL 111, Porkkalankatu 5, Helsinki Lappeenrannan toimisto: Itäinen kanavatie 2, Lappeenranta Puh

toimisto: Itäinen kanavatie 2, 53420 Lappeenranta Puh.
