1 > 1 milj. pist. / s HDS7000 Laserkeilain Ultranopea pidemmällä mittausetäisyydellä > Kantama 180 m

2 HDS7000 Ultranopea laserkeilaus vaativille ammattilaisille Sen ohella, että 3D-laserkeilaimia on käytetty etäällä olevien yksityiskohtien, rakenteiden as-is -geometrian, alueiden ja tapahtumapaikka-tietojen keräämiseen, vaihe-erokeilaimet tunnetaan ultranopeudestaan ja yksityiskohtien korkeasta tasosta. Kun tähän lisätään nopeuskyky (> 1 milj. pistettä / s), HDS7000-vaihe-erolaserkeilain tarjoaa merkittäviä seuraavan tason suoritusominaisuuksia vaativille ammattilaisille. Useita sovellusalueita Tuotantolaitokset Talonrakennus Maanrakennus Oikeustieteellinen nnteollisuussuunnittelu nnvalmistus nntuotanto Ultranopeat keilaukset ja kohinaton data teollisuuden as-built-dokumentointiin. nnarkkitehtuuri nnrakennusten tietomallinnus (BIM) nnperintökohteet Laajennetun kantaman ja leveän näkökentän ansiosta haastavat, korkeammat rakennukset voidaan keilata vähemmillä pystytyksillä. nninfrastruktruuri nninsinöörikohteet nnmaanrakennus Sopii ulkokäyttöön laajan käyttölämpötila-alueen ja järjestelmän kestävyyden takia. nnrikospaikan tutkimus (CSI) nnonnettomuusdokumentointi nnturvallisuus Nopea dokumentointi mistä tahansa kohteesta siihen koskematta helposti opittavalla, itsenäisellä järjestelmällä.

pistettä / s), HDS7000-vaihe-erolaserkeilain tarjoaa merkittäviä seuraavan tason suoritusominaisuuksia vaativille ammattilaisille.

3 Nerokas datan hallinta Joustava keilaustiedostojen tallennus sisäiseen muistiin tai ulkoiselle USB-tikulle Integroitu akku ja tiedon tallennus Kannettavuus ja itsenäinen käyttö ilman lisävarusteita Luonteva käyttö Helppo oppia: värillinen kosketusnäyttö ja selkeä graafinen käyttöliittymä Ultranopea keilaus yli miljoona pistettä / sekunnissa Vähentää keilauksen kuluvaa aikaa 360 x 320 näkökenttä Tarjoaa joustavamman keilaimen sijoittamisen ja suurimman kupolimaisen keilausalueen Kaksiakselinen sensori Jokainen täysi keilaus voidaan kompensoida, korjaukset mahdollistavat jonomittaukset Kestävyyttä ja sitkeyttä Teollisuustason luja design korkealaatuisia keilauksia varten

sekunnissa Vähentää keilauksen kuluvaa aikaa 360 x 320 näkökenttä Tarjoaa joustavamman keilaimen sijoittamisen ja suurimman kupolimaisen keilausalueen Kaksiakselinen

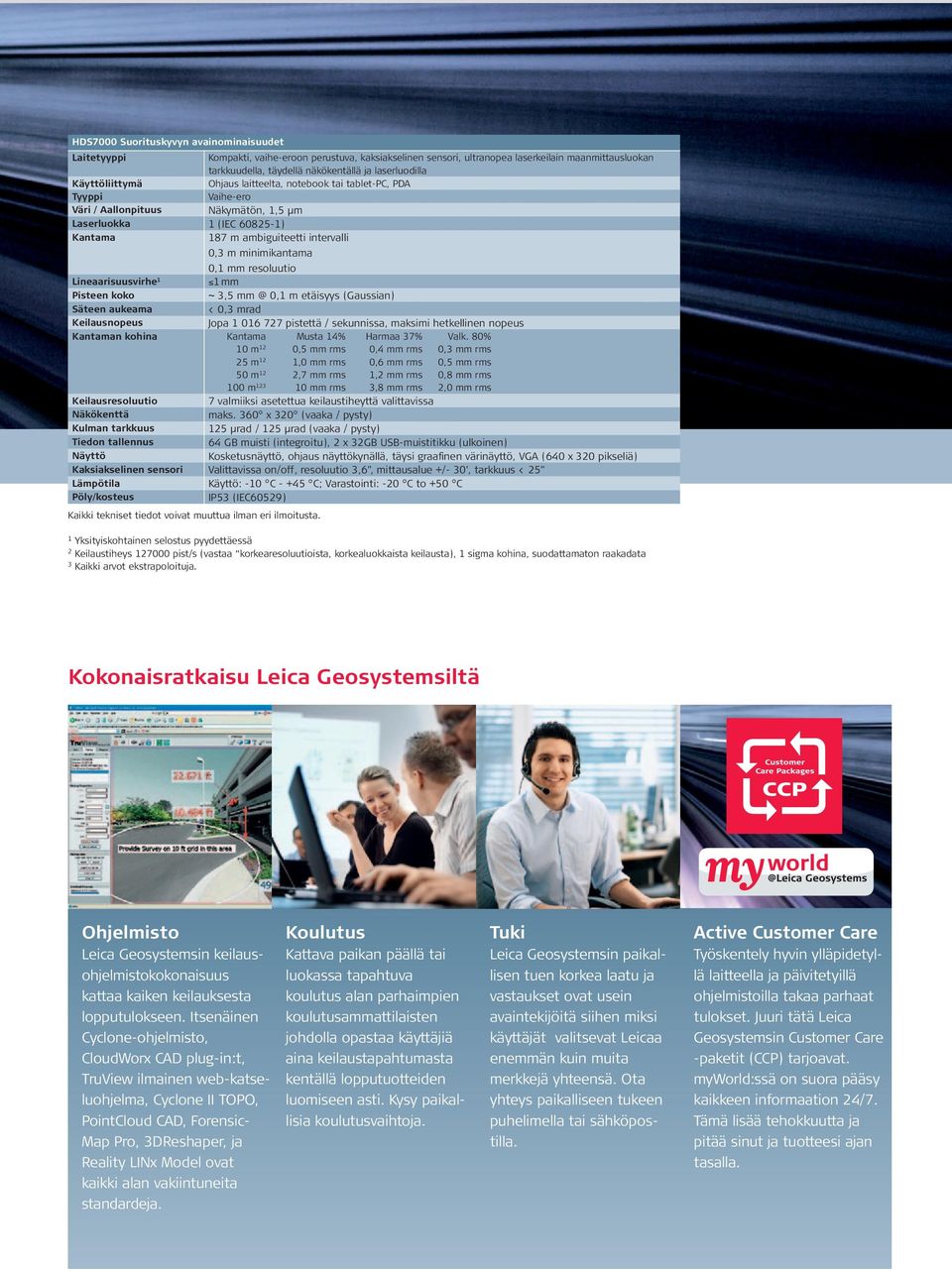

4 HDS7000 Suorituskyvyn avainominaisuudet Laitetyyppi Käyttöliittymä Tyyppi Väri / Aallonpituus Laserluokka Kantama Lineaarisuusvirhe1 Pisteen koko Säteen aukeama Keilausnopeus Kantaman kohina Keilausresoluutio Näkökenttä Kulman tarkkuus Tiedon tallennus Näyttö Kaksiakselinen sensori Lämpötila Pöly/kosteus Kompakti, vaihe-eroon perustuva, kaksiakselinen sensori, ultranopea laserkeilain maanmittausluokan tarkkuudella, täydellä näkökentällä ja laserluodilla Ohjaus laitteelta, notebook tai tablet-pc, PDA Vaihe-ero Näkymätön, 1,5 μm 1 (IEC ) 187 m ambiguiteetti intervalli 0,3 m minimikantama 0,1 mm resoluutio 1 mm ~ 3,5 0,1 m etäisyys (Gaussian) < 0,3 mrad Jopa pistettä / sekunnissa, maksimi hetkellinen nopeus Kantama 10 m12 25 m12 50 m m123 Musta 14% 0,5 mm rms 1,0 mm rms 2,7 mm rms 10 mm rms Harmaa 37% 0,4 mm rms 0,6 mm rms 1,2 mm rms 3,8 mm rms Valk. 80% 0,3 mm rms 0,5 mm rms 0,8 mm rms 2,0 mm rms 7 valmiiksi asetettua keilaustiheyttä valittavissa maks. 360 x 320 (vaaka / pysty) 125 μrad / 125 μrad (vaaka / pysty) 64 GB muisti (integroitu), 2 x 32GB USB-muistitikku (ulkoinen) Kosketusnäyttö, ohjaus näyttökynällä, täysi graafinen värinäyttö, VGA (640 x 320 pikseliä) Valittavissa on/off, resoluutio 3,6", mittausalue +/- 30', tarkkuus < 25" Käyttö: -10 C C; Varastointi: -20 C to +50 C IP53 (IEC60529) Kaikki tekniset tiedot voivat muuttua ilman eri ilmoitusta Yksityiskohtainen selostus pyydettäessä Keilaustiheys pist/s (vastaa korkearesoluutioista, korkealuokkaista keilausta), 1 sigma kohina, suodattamaton raakadata Kaikki arvot ekstrapoloituja. Kokonaisratkaisu Leica Geosystemsiltä Ohjelmisto Koulutus Tuki Active Customer Care Leica Geosystemsin keilausohjelmistokokonaisuus kattaa kaiken keilauksesta lopputulokseen. Itsenäinen Cyclone-ohjelmisto, CloudWorx CAD plug-in:t, TruView ilmainen web-katseluohjelma, Cyclone II TOPO, PointCloud CAD, ForensicMap Pro, 3DReshaper, ja Reality LINx Model ovat kaikki alan vakiintuneita standardeja. Kattava paikan päällä tai luokassa tapahtuva koulutus alan parhaimpien koulutusammattilaisten johdolla opastaa käyttäjiä aina keilaustapahtumasta kentällä lopputuotteiden luomiseen asti. Kysy paikallisia koulutusvaihtoja. Leica Geosystemsin paikallisen tuen korkea laatu ja vastaukset ovat usein avaintekijöitä siihen miksi käyttäjät valitsevat Leicaa enemmän kuin muita merkkejä yhteensä. Ota yhteys paikalliseen tukeen puhelimella tai sähköpostilla. Työskentely hyvin ylläpidetyllä laitteella ja päivitetyillä ohjelmistoilla takaa parhaat tulokset. Juuri tätä Leica Geosystemsin Customer Care -paketit (CCP) tarjoavat. myworld:ssä on suora pääsy kaikkeen informaation 24/7. Tämä lisää tehokkuutta ja pitää sinut ja tuotteesi ajan tasalla.

maanmittausluokan tarkkuudella, täydellä näkökentällä ja laserluodilla Ohjaus laitteelta, notebook tai tablet-pc, PDA Vaihe-ero Näkymätön, 1,5 μm 1 (IEC 60825-1) 187 m ambiguiteetti intervalli 0,3 m

5 HDS7000 edut 1) Suurempi tuottavuus Ultranopea keilaus ja 360x320 näkökenttä yhdessä pitemmän kantaman kanssa merkitsee vähemmän pystytyksiä ja nopeampia keilauksia. 2) Enemmän kestävyyttä Voit työskennellä -10 C C, ankarissa ympäristöissä luotettavan kapseloidun peilirakenteen ja turvallisen 1-luokan laserin ansiosta. 3) Parempi datan laatu Paras yhdistelmä korkeaa tarkkuutta ja kohinattomuutta pitemmillä kantamilla kuin millään muulla vaihe-erokeilaimella. 4) Parempi käytettävyys Käyttäjäystävällinen kosketusnäyttö ja kompakti design integroidun akun ja tiedontallennuksen kanssa tekevät tästä helppokäyttöisen. Koska tuottavuus merkitsee!

2) Enemmän kestävyyttä Voit työskennellä -10 C - +45 C, ankarissa ympäristöissä luotettavan kapseloidun peilirakenteen ja turvallisen 1-luokan laserin ansiosta.

6 Oletpa sitten suunnittelemassa mallia monimutkaisesta putkistojärjestelmästä, maastomittaamassa tai dokumentoimassa historiallisia arvokohteita, tarvitset luotettavia mittauksia. Leica Geosystemsin High-Definition SurveyingTM -keilausjärjestelmät ja ohjelmistot tarjoavat tarkkaa, täsmällistä tietoa kohteestasi. Kun as-built-tiedon on oltava oikein, luota Leica Geosystemsiin, yhtiöön, johon ammattilaiset luottavat keilausratkaisuissaan. Leica Geosystems tunnetaan parhaiten luotettavasta laserkeilausteknologian pioneerityöstä, kokonaisratkaisuista: monipuolisista, tarkoista laserkeilaimista, alan johtavasta pistepilviohjelmistosta ja täydellisestä varustevalikoimasta, koulutuksesta ja tuesta. Tarkkuutta, laatua ja palvelua Leica Geosystemsiltä. When it has to be right. Pidätämme kaikki oikeudet kuvia, kuvauksia ja teknisiä tietoja koskeviin muutoksiin. Painettu Sveitsissä Copyright Leica Geosystems AG, Heerbrugg, Sveitsi, fi IV.11 RDV Total Quality Management sitoudumme täydelliseen asiakastyytyväisyyteen. Kysy paikalliselta Leica Geosystemsin edustajalta lisätietoa TQM-ohjelmasta. Laserluoti: Laserluokka 2 IEC resp. EN Keilain: Laserluokka 1 IEC resp. EN Jakelu Leica Geosystems AG Heerbrugg, Sveitsi Leica Scanstation C10 Tuotetietoa ja tekniset määritykset Leica HDS6200 Tuotetietoa ja tekniset määritykset Leica HDS8800 Tuotetietoa ja tekniset määritykset Leica Cyclone REGISTER Tuotetietoa Leica Cyclone MODEL Tuotetietoa

Kun as-built-tiedon on oltava oikein, luota Leica Geosystemsiin, yhtiöön, johon ammattilaiset luottavat keilausratkaisuissaan.
