1 Pohjois-Satakunnan tuulivoimakaavoitushanke, Ratiperä, Jämijärvi Melumallinnus Samir Abboud

2 Raportin otsikko ja kirjoittajat Pohjois-Satakunnan tuulivoimakaavoitushanke, Ratiperä - Melumallinnus Samir Abboud Kankaanpään kaupunki Tiivistelmä Raportissa esitetään Jämijärven Ratiperän alueelle suunnitellun tuulivoimapuiston melumallinnuksen tulokset. Alueelle suunnitellaan 11 tuulivoimalan sijoittamista ja melumallinnus tehtiin tuuliturbiinin lähtömelutasoilla 106 db(a) ja 104,5 db(a) tuulen nopeudella 8 m/s 10 metrin korkeudella. Melumallinnuksen tuloksia verrataan Ympäristöministeriön ohjeistuksessa esitettyihin ohjearvoihin. Näissä ohjearvot ovat A- taajuuspainotettuja keskiäänitasoja (L Aeq ). Paikka ja aika Kankaanpää 11. maaliskuu 2014 Projektipäällikkö Samir Abboud Asiatarkastus Ilmari Mattila POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 2

3 Sisältö 1 Johdanto 4 2 Taustatietoja Tuulivoimaloiden melu Melun ohjearvot Melumallinnuksen lähtötiedot Maastoaineistot Turbiinityypit Melumallinnuksen kuvaus Laskennan parametrit Epävarmuuden arviointi Tulokset 8 6 Johtopäätökset 11 Viitteet 12 POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 3

4 Kuva 1 Karttakuva Ratiperän alueesta (pohjakartta Maanmittauslaitos 2014) POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 4

5 1 Johdanto Jämijärven kunta osana Pohjois-Satakunnan tuulivoimapuistojen kaavoitushanketta on aloittanut tuulivoimaosayleiskaavan laatimisen Ratiperän alueella. Tässä työssä on suoritettu tuulivoimaloiden aiheuttaman melun leviämismallinnus. Suunnittelualue sijaitsee Jämijärven kunnassa Ratinperän alueella, jonka sijainti kartalla on esitetty kuvassa 1. Alueelle on suunnitteilla ohjeelliset rakennuspaikatyhdeksälle turbiinille, joihin on mallinnuksessa sijoitettu voimalat (sijoituskoordinaatit on esitetty taulukossa 1). Mallinnuksessa käytetyt paikat on merkittynä karttaan mustilla pisteillä, ja numerointi noudattaa taulukon 1 järjestystä. Voimala (ID) KKJ kaista1 korkeus merenpinnasta (m) , , , , , , , , , , , , , , , , , ,0 139 Taulukko 1: Voimaloiden sijainnit KKJ koordinaatistossa. 2 Taustatietoja 2.1 Tuulivoimaloiden melu Tuulivoimalaitosten melu aiheutuu pääosin lapojen tuottamasta aerodynaamisesta laajakaistaisesta ( Hz) melusta [2, 5]. Muita melulähteitä ovat sähköntuotantokoneiston yksittäiset osat (esim. vaihteisto ja generaattori), jotka tuottavat pääosin mekaanista melua. Tätä on pystytty tehokkaasti vaimentamaan, kun taas lapojen aerodynaamiseen meluun on vaikeampaa vaikuttaa. Aerodynaaminen melu on hallitseva varsinkin suurilla turbiineilla. Tarkempia taustatietoja tuulivoimaloiden aiheuttaman melun syntymekanismeista, luonteesta ja vaikutuksista on koottuna julkaisuihin [2, 5, 4]. 2.2 Melun ohjearvot Valtioneuvosto on antanut melutason yleiset ohjearvot [7] ja tuulivoimarakentamiseen on annettu suunnitteluohjearvot, joiden perusteella voidaan arvioida tuulipuiston melumallinnuksen tuloksia. Päätöstä sovelletaan POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 5

6 meluhaittojen ehkäisemiseksi ja ympäristön viihtyisyyden turvaamiseksi maankäytön, liikenteen ja rakentamisen suunnittelussa sekä rakentamisen lupamenettelyissä. Tämän lisäksi Ympäristöhallinto on ohjeistanut tuulivoimarakentamista omilla tuulivoimaan liittyvillä suunnitteluohjearvoilla. Mallinnustulosten arvioinnissa käytetään siis Ympäristöministeriön uudessa suunnitteludokumentissa (Tuulivoimarakentamisen suunnittelu, Ympäristöhallinnon ohjeita 4/2012) tuulivoimapuistojen melulle esitettyjä ohjearvoja [6]. suunnitteluohjeissa annetut ohjearvot (melun A-painotettu keskiäänitaso) päivä- ja yöajalle on koottuna taulukkoon 2. Suunnitteluohjearvot on annettu absoluuttisina lukuarvoina eli taustamelutasoa ei ole huomioitu Mikäli tuulivoimalan ääni sisältää tonaalisia, kapeakaistaisia tai impulssimaisia komponentteja tai se on selvästi amplitudimoduloitunutta, Ympäristöministeriön ohjeen mukaan mallinnustuloksiin lisätään 5 db ennen ohjearvoon vertaamista. Aiemmassa Ympäristöministeriön ohjeessa kuitenkin todetaan, että moderneissa tuulivoimaloissa häiritseviä äänikomponentteja ei pitäisi syntyä, joten 5 db:n lisäystarve ei ole todennäköistä [6]. Tämän raportin mallinnustuloksiin ei kyseistä lisäystä ole tällä perusteella tehty. Tuulivoimarakentamisen ulkomelutason suunnitteluohjearvot L(Aeq) yöajalle (klo 22-7) asumiseen käytettävillä alueilla, lomaasumiseen käytettävillä alueilla taajamissa, virkistysalueilla loma-asumiseen käytettävillä alueilla taajamien ulkopuolella, leirintäalueilla, luonnonsuojelualueilla* muilla alueilla L(Aeq) päiväajalle (klo 7-22) 45 db 40 db Huomautukset 40 db 35 db yöarvoa ei sovelletaluonnosuojelualue illa, joita ei yleisesti käytetä oleskeluun tai luonnohavainnointiin yöllä ei sovelleta ei sovelleta Taulukko 2: Tuulivoimarakentamisen ulkomelutason suunnitteluohjearvot (lähde: Ympäristöhallinnon ohjeita 4/2012). POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 6

7 3 Melumallinnuksen lähtötiedot 3.1 Maastoaineistot Alueen maanpinnan korkeuserot on saatu Maanmittauslaitoksen korkeusmallista 10. Korkeusdatan resoluutio on 10 m ja tarkkuus 2 m. Suunniteltuja turbiineja lähimmät asuinrakennukset sijaitsevat alueen länsi ja pohjoispuolella. Myös muutama rakennus on suunnittelualueella. Voimalaitoksia lähimmät rakennukset ovat pääosin vakituisia asuinrakennuksia. 3.2 Turbiinityypit Melumallinnus on tehty kahdella voimalamallilla Nordex N sekä Nordex N Voimalan lähtöäänitasoon liittyvät tiedot perustuvat IEC TS standardin mukaisesti ilmoitettuihin takuuarvoihin ns. declared value tietoihin. Lähtöäänitaso voimalalla Nordex N on 106 db(a) ja Nordex N ,5 db(a). Mallinnuksessa voimaloiden napakorkeutena on käytetty 144 m. taajuus [Hz] db(a) 70,0 84,5 91,4 98,2 100,7 99,2 94,4 86,5 74,7 taajuus [Hz] ,5 db(a) 50,3 76,3 84,9 89,7 92,9 88,9 87,6 86,4 78,3 Taulukko 3: Mallinnuksessa käytetyt turbiinien melutasot taajuuskaistoittain [db(a)]. Tuulennopeus 8 m/s 10 metrin korkeudella 4 Melumallinnuksen kuvaus 4.1 Laskennan parametrit Melumallinnus on suoritettu ISO laskentastandardin mukaisesti WindFarmer ohjelmalla [1, 8]. Laskennassa on otettu huomioon, ilmakehän absorptioarvot käyttäen standardin ISO mukaisia absorptioarvoja (T=15 ºC, suhteellinen ilmankosteus 70 %), maaston korkeuserot ja maanpeitteen aiheuttama vaimennus (G=0,4). Maaston aiheuttama vaimennus on huomioitu ohjeistuksen mukaan kertoimella 0,4 koko alueella, kun maanpeitteen vaimennuskerroin on asteikolla 0-1, jossa arvo 0 vastaa akustisesti vaimentamatonta pintaa (veden pinta, tasainen maa) ja arvo 1 tiheää metsää. Voimaloiden ympäristössä on pääasiassa metsää eikä alueella ole akustisesti kovia heijastavia pintoja. Melun leviäminen on laskettu 10x10 m hilapisteistöön 4 metrin korkeudelle maanpinnasta alueelta saatavilla olevan korkeusdatan mukaan (pystyresoluutio 0,5-2 m). Mallinnuksessa ei käytetä säästä johtuvaa vaimennuskerrointa, sillä seuraava POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 7

8 Ympäristöministeriön mukaisessa melumallinnusohjeistuksessa esitetty ehto täyttyy kyseisessä tapauksessa: Cmeteo = 0, jos dp 10(hs+hr) missä dp = äänilähteen ja tarkastelupisteen välinen etäisyys (m) hs = äänilähteen korkeus maanpinnasta (m) hr = tarkastelupisteen korkeus maanpinnasta (m) Myös uuden ohjeistuksen mukaan ISO mukaisessa mallissa metereologinen korjauskerroin tulee olla arvoltaan 0. Turbiinien melun jaksollisuutta ja amplitudimodulaatiota ei ole mallinnuksessa erikseen otettu huomioon. 4.2 Epävarmuuden arviointi Äänen eteneminen ja vaimeneminen riippuvat sääolosuhteista ja maaston ominaisuuksista äänen etenemisreitillä. Ominaisuudet vaihtelevat vuodenaikojen suhteen. Epävarmuutta sisältyy myös turbiinien aiheuttamaan melutasoon. Mallinnuksen tuloksissa on eri epävarmuustekijät otettu huomioon. Epävarmuus tekijät on huomioitu uuden ohjeistuksen mukaisissa mallinnuksissa useassa kohdassa vaikka epävarmuus pääosin sisältyy jo IEC TS mukaisissa voimaloiden lähtöarvoissa. Mallinnuksessa on esimerkiksi käytetty ohjeistuksen mukaisesti todellisuutta alempaa ground factory arvoa ja mallinnus on toteutettu havainnointikorkeutta ylempää neljän metrin korkeudesta. Myös se että mallinnuksessa ei käytetä metereologista korjauskerrointa, tekee mallista useissa sääolosuhteissa todellisia melupäästöjä korostavamman. POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 8

9 5 Tulokset Melun leviäminen on esitetty karttakuvina 2 ja 3 (mallinnukset kahdella eri voimalatyypillä), joihin on merkitty melutasojen 35, 40, 45 ja 50 db arvokäyrät. Nämä ovat tulosten arvioinnissa käytettäviä ohjeellisia melutasoja. Kuvat vastaavat turbiinien melutasoja tuulen nopeudella 8 m/s (10 metrin korkeudella). Kuva 2 esittää melun leviämistä lähtömelutasolla 106 db(a) ja kuva 3 104,5 db(a). Tuulipuistoa lähimpänä olevien kuuden rakennuksen kohdalla on laskettu pisteittäiset meluarvot voimalalla Nordex N131 HH mallinnettuna. Tulokset ovat koottu taulukkoon 5. Rakennusten paikat on merkitty melukarttoihin, ja niiden paikkakoordinaatit on koottu taulukkoon 4. POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 9

10 Kuva 2 Keskiäänitasot tuulipuiston ympäristössä turbiinin lähtömelutasolla 106 db(a) Nordex N voimalalla mallinnettuna Tällä voimalamallilla mallinnettuna kaava-alueella sijaitsevilla asuinrakennuksilla yölle asetettu 40 db(a) suunnitteluohjearvo hieman ylittyy. Kuitenkin rakennusvaiheessa tehtävien sijoitteluratkaisuiden myötä ja rakennusvaiheessa mm. puuston ja maastomuotoja yksityiskohtaisemmin huomioivaa mallinnusmenetelmää käyttäen voidaan myös tällä voimalamallilla päästään todennäköisesti tilanteeseen, jossa suunnitteluohjearvot alittuvat. Jos tähän tai meluarvoiltaan vastaavaan voimalamalliin päädytään, on rakennuslupaprosessin yhteydessä mallinnukset kuitenkin toteutettava uudestaan, jotta varmistutaan ohjearvojen alittumisesta. Käytettäessä lähtömelutasoltaan alhaisempaa voimalaitosta suunnitteluohjearvot alittuvat kaikilta osin. Nordex N voimalalla suoritetun mallinnuksen perusteella meluhaitat pysyvät kaava-alueella ja myös kaava-alueella sijaitsevien POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 10

11 asuinrakennusten kohdalla suunnitteluohjearvot alittuvat reilusti. Kuva 3 Keskiäänitasot tuulipuiston ympäristössä turbiinin lähtömelutasolla 104,5 db(a) Nordex N voimalalla mallinnettuna POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 11

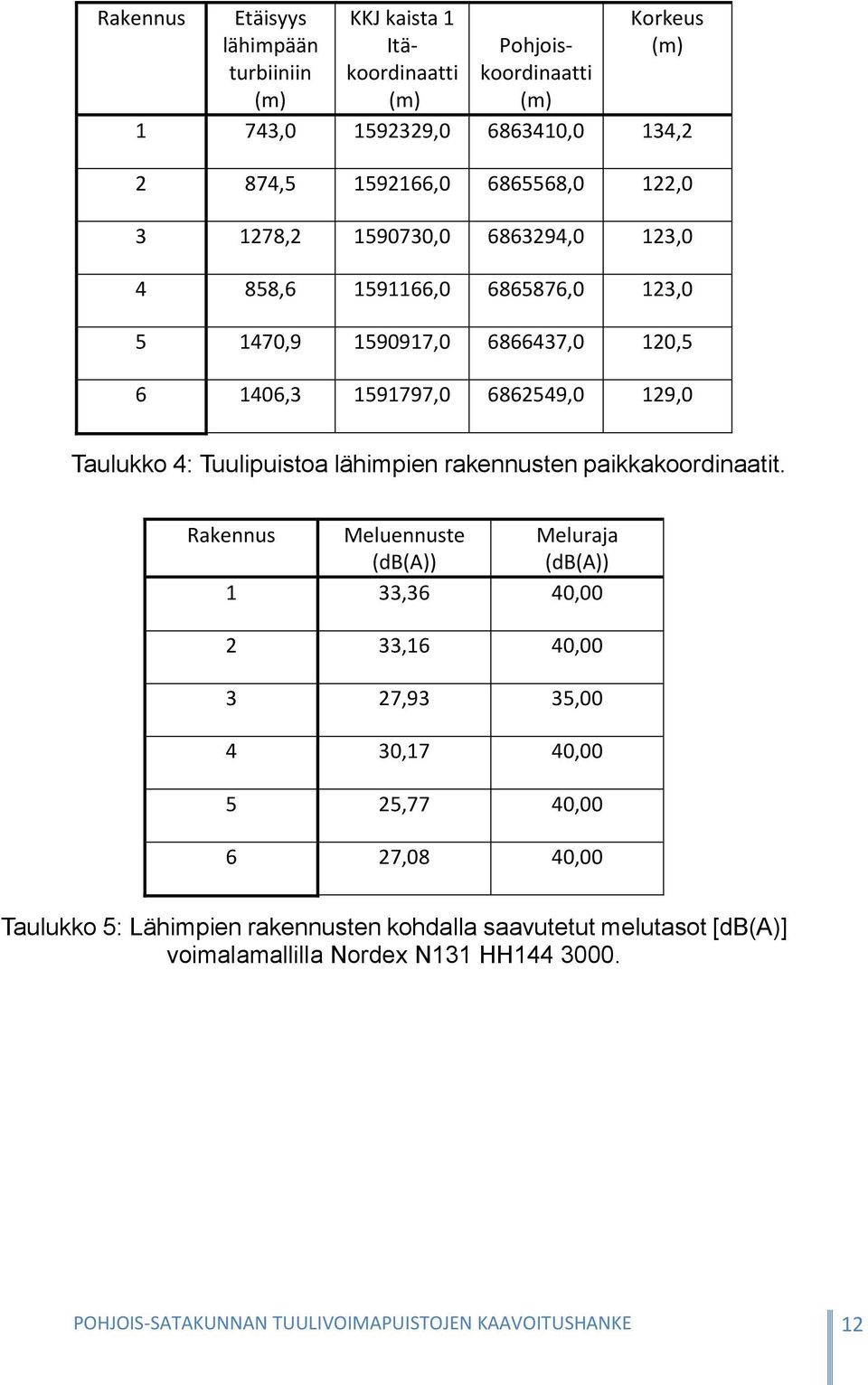

12 Rakennus Etäisyys lähimpään turbiiniin (m) KKJ kaista 1 Itäkoordinaatti (m) Pohjoiskoordinaatti (m) Korkeus (m) 1 743, , ,0 134, , , ,0 122, , , ,0 123, , , ,0 123, , , ,0 120, , , ,0 129,0 Taulukko 4: Tuulipuistoa lähimpien rakennusten paikkakoordinaatit. Rakennus Meluennuste Meluraja (db(a)) (db(a)) 1 33,36 40, ,16 40, ,93 35, ,17 40, ,77 40, ,08 40,00 Taulukko 5: Lähimpien rakennusten kohdalla saavutetut melutasot [db(a)] voimalamallilla Nordex N131 HH POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 12

13 6 Johtopäätökset Mallinnustulosten perusteella voimalamallilla Nordex N melutasot alittavat tuulivoimarakentamisen ulkomelutason suunnitteluohjearvot sekä päivällä että yöllä. Mahdollisesti joillakin laitosmalleilla ollaan lähellä yölle asetettuja suunnitteluohjearvoja kaava-alueella olevien asuinrakennusten kohdalla, kun voimalat käyvät nimellisteholla. Jos kaava-alueelle tullaan sijoittamaan declared value tietojen perusteella lähtöäänimelutasoltaan korkeita laitoksia, on rakennuslupavaiheessa tilannetta melunsuhteen tarkasteltava tarkemmin. Melumallinnuksessa ei ole käytetty taustamelua. Mallinnustuloksia tarkasteltaessa on hyvä huomioida, että kaava-alueella ja sen ympäristössä harjoitetaan intensiivisesti maa-aineksen ottoa, josta aiheutuvat äänet eritoten kesäaikaan osittain peittävät alleen tuulivoimaloista syntyvän äänen useissa havainnointikohteissa. POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 13

14 Viitteet [1] ISO :1996, Acoustics Attenuation of sound during propagation outdoors Part 2: General method of calculation. [2] C. Di Napoli, Tuulivoimaloiden melun syntytavat ja leviäminen, Suomen Ympäristö 4, [3] Maanmittauslaitoksen avoimen tietoaineiston lisenssi [4] D. Siponen, Noise Annoyance of Wind Turbines, VTT Research Report VTT- R , [5] S. Uosukainen, Tuulivoimaloiden melun synty, eteneminen ja häiritsevyys, VTT Tiedotteita 2529, [6] Tuulivoimarakentamisen suunnittelu, Ympäristöministeriön raportteja 9/2011, Helsinki [7] Tuulivoimarakentamisen suunnittelu, Ympäristöhallinnon ohjeita 4/2012, Helsinki 2012 [8] WindFarmer v. 4.2 ja v. 5.0, Theory Manual, GL Garrad Hassan. [9] VNp 993/92. Valtioneuvoston päätös melutason ohjearvoista. Annettu POHJOIS-SATAKUNNAN TUULIVOIMAPUISTOJEN KAAVOITUSHANKE 14
