Liperin kunta. Tohtorintien osittainen peruskorjaus plv HANKEKOHTAINEN TYÖSELOSTUS

Transkriptio

1 Liperin kunta Tohtorintien osittainen peruskorjaus plv HANKEKOHTAINEN TYÖSELOSTUS

2 Sivu 2 / 20 Sisällys 1. Rakennushankkeen yleistiedot Rakennushankkeen kuvaus Tilaaja Suunnittelijat, asiantuntijat Pääsuunnittelija Muut suunnittelijat Hankekohtainen työselostus Yleistä Tekniset vaatimukset Laadunvalvonta ja kelpoisuusasiakirja Mittaukset Maaperätiedot Pintasuhteet Pohjasuhteet Pohjavesiolosuhteet Erityisiä määräyksiä Tilaajan / urakoitsijan materiaali Maa-, pohja ja kalliorakenteet Olevat rakenteet ja rakennusosat Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat, siirrettävät ja suojattavat järjestelmät Poistettavat ja siirrettävät maa- ja pengerrakenteet Poistettavat, siirrettävät ja suojattavat päällysrakenteet Pilaantuneet maat ja rakenteet Poistettavat pilaantuneet maat ja rakenteet Perustusrakenteet Arinarakenteet Pohjarakenteet Suojaukset ja eristykset... 10

3 Sivu 3 / Kuivatusrakenteet Maaleikkaukset ja kaivannot Maaleikkaukset Maakaivannot Kaivannon tukirakenteet Kallioleikkaukset, -kaivannot ja tunnelit Kallioavoleikkaukset Kalliokanaalit, -kuopat ja syvennykset Penkereet, maapadot ja täytöt Penkereet Kaivantojen täytöt Päällys- ja pintarakenteet Päällysrakenteen osat Suodatinrakenteet Jakavat kerrokset, eristys- ja välikerrokset Kantavat kerrokset Päällysteet ja pintarakenteet Siirtymärakenteet Reunatuet, kourut, askelmat ja eroosiosuojaukset Reunatuet, kourut, askelmat ja muurit Kasvillisuusrakenteet Kasvualustat ja katteet Nurmi- ja niittyverhoukset Istutukset Järjestelmät Vesihuollon järjestelmät Yleistä Hulevesiviemärit (sadevesiviemärit) Turvallisuusrakenteet ja opastusjärjestelmät Kaiteet, johteet ja törmäyssuojat Reunapaalut ja pollarit Opastus- ja ohjausjärjestelmät Sähkö-, tele- ja konetekniset järjestelmät... 19

4 Sivu 4 / Kaapeleiden varusteet ja suojarakenteet Kannatusrakenteet Valaistusrakenteet... 20

5 Sivu 5 / Rakennushankkeen yleistiedot 1.1. Rakennushankkeen kuvaus Rakennushanke käsittää Liperin keskustaajamassa sijaitsevan Tohtorintien osittaisen uudelleenrakentamisen kuivatusjärjestelyineen. Johtojen ja laitteiden omistajat siirtävät ja suojaavat laitteitaan työn aikana. Näistä on sovittava työn alussa ja sovitettava työn aikatauluun Tilaaja Nimi: Liperin kunta Osoite: Keskustie 10 Pt-paikka: LIPERI Yhteyshenkilö: Rakennuttajainsinööri Taisto Tuononen Puh.: Sähköposti: taisto.tuononen@liperi.fi 1.3. Suunnittelijat, asiantuntijat Pääsuunnittelija Maveplan Oy PL 1096 (Minna Canthin katu 25) KUOPIO Yhteyshenkilö: Suunnitteluinsinööri Hannu Pirinen Puh.: Sähköposti: hannu.pirinen@maveplan.fi Muut suunnittelijat Sähkösuunnittelija Ei Automaatiosuunnittelija Ei LVI-suunnittelija Ei

6 Sivu 6 / Hankekohtainen työselostus 2.1. Yleistä Tekniset vaatimukset Hankkeen yleiset tekniset vaatimukset ja kelpoisuuden osoittaminen on esitetty Rakennustieto Oy:n julkaisussa InfraRYL 2010: Infrarakentamisen yleiset laatuvaatimukset, Osa 1, Väylät ja alueet ja InfraRYL 2006 Osa 2, Järjestelmät ja täydentävät osat. Mikäli suunnitelmassa sekä tässä hankekohtaisessa työselostuksessa ei ole määräystä johonkin työhön, noudatetaan tällöin InfraRYL ja muut yleiset ohjeet. Rakennusosien ja tuotanto-osien sisällöt on kuvattu Rakennustieto Oy:n julkaisussa Infra 2006 Rakennusosa- ja hankenimikkeistö, Määrämittausohje, Versio 2.1. Tässä hankekohtaisessa työselostuksessa tarkennetaan ja täydennetään em. julkaisuissa esitettyjä teknisiä vaatimuksia ja ohjeita. Tässä selostuksessa esitetyt vaatimukset tulevat pätemisjärjestyksessä ennen InfraRYL:n ja muiden yleisten ohjeiden vaatimuksia. Yksityiskohtainen asiakirjojen pätemisjärjestys esitetään urakkasopimuksessa. Tässä rakennushankkeessa noudatetaan InraRYL:ssa taajama-alueista annettuja toleransseja, teknisiä vaatimuksia ja ohjeita, jollei ao. asiakohdassa tässä työselostuksessa muuta sanota. InfraRYL 2006:ssa tunnuksella Ohje merkittyjä kohtia sovelletaan laatuvaatimuksena kuten muutakin RYL - vaatimustekstiä. Urakoitsijan tulee suorittaa kaikki ne työt ja niihin liittyvät hankinnat, jotka sopimusasiakirjojen mukaisen työsuorituksen valmiiksi saattaminen edellyttää ja joista ei erikseen mainita etteivät ne kuulu urakoitsijan suoritusvelvollisuuteen. Yleisen liikenteen järjestelyissä noudatetaan Tiehallinnon sarjan Liikenne tietyömaalla ohjetta Tienrakennustyömaat TIEH , ja Sulku- ja varoituslaitteet TIEH , Muut noudatettavat asiakirjat: - PANK ry. Asfalttinormit Putkikaivanto-ohje 1992, RIL Maahan ja veteen asennettavat kestomuoviputket, asennusohjeet, RIL 77 - RIL : Routasuojaus, rakennukset ja infrarakenteet - SFS 3468 Muoviputket. Maahan asennetut muovikaivot. Laatuvaatimukset

7 Sivu 7 / Laadunvalvonta ja kelpoisuusasiakirja Kaikki laadun varmistamiseksi tehtyjen mittausten ja kokeiden tulokset, katselmuspöytäkirjat, laadunvalvontaraportit ja suorituspöytäkirjat kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan Mittaukset Suunnitelma on laadittu koordinaattijärjestelmässä ETRS-GK29 ja korkeusjärjestelmässä (N60). Suunnitelma pohjautuu tätä suunnitteluhanketta varten tehtyyn maastomalliin. Mittaukset on suoritettu GPS/RTK mittauksena Maaperätiedot Maaperän koostumusta on suunnittelualueella tutkittu maatutkaluotauksin ja koekuoppia kaivamalla. Maatutkaluotauksessa on tehty 3 kpl luotauslinjoja: 1 kpl nykyisen tien keskilinjalta ja tien reunasta molemmin puolin tietä. Koekuoppia on kaivettu 6 kpl. Koekuoppien paikat ja maalajihavainnot on esitetty asemapiirroksessa ja leikkauksissa. Tutkimukset on tehty kartastokoordinaattijärjestelmässä ETRS-GK29 ja korkeusjärjestelmässä N60. Mikäli maarakennustöiden yhteydessä havaitaan pohjatutkimusten mukaisiin pohjasuhteisiin nähden sellaisia poikkeamia, jotka voivat vaikuttaa tehtyihin ratkaisuihin, on urakoitsijan ilmoitettava niistä välittömästi tilaajan edustajalle Pintasuhteet Maastonmuodot suunnittelualueella ovat melko tasaiset. Nykyisen tien alueella korkeudet ovat tasolla +83,7 +87, Pohjasuhteet Suunnittelualueen pohjasuhteet ovat tehtyjen selvitysten perusteella hyvin vaihtelevat. Kalliopinta vaihtelee voimakkaasti ollen ylimmillään noin cm nykyisen tien pinnasta ja alimmillaan < 5,0 m tienpinnasta. Kallion ja tien rakennekerrosten välissä on routimissyvyydessä kauttaaltaan routiva pohjamaakerros Pohjavesiolosuhteet Hankealue ei ole pohjavesialuetta eikä erityisiä suojaustoimenpiteitä tarvita Erityisiä määräyksiä Tilaajan / urakoitsijan materiaali Tilaaja ei luovuta urakoitsijan käyttöön muita rakennustarvikkeita kuin mitä vanhan rakenteen purkutyön yhteydessä vapautuu. Urakoitsija voi käyttää purkutyössä irrotettavia aineksia rakennustyössä hyväksi, mikäli niiden laatu täyt-

8 Sivu 8 / 20 tää vaatimukset. Ko. ainekset säilyvät tilaajan omaisuutena eikä urakoitsijalla ole oikeutta käyttää niitä muissa kuin tässä rakennustyössä. Urakoitsija on velvollinen tilaajan materiaalia käyttäessään huolehtimaan siitä, että virheellistä materiaalia ei käytetä. Materiaalille tulee tehdä normaalit laadunvalvontatoimenpiteet ennen asennusta. Virheellisestä materiaalista on heti ilmoitettava valvojalle Maa-, pohja ja kalliorakenteet 1100 Olevat rakenteet ja rakennusosat 1110 Poistettava, siirrettävä ja suojattava kasvillisuus Tekniset vaatimukset InfraRYL mukaiset Poistettavat, siirrettävät ja suojattavat puut ja muu kasvillisuus Puustoa ja muuta kasvillisuutta kaadetaan ja poistetaan tien rakentamisen edellyttämältä alueelta mahdollisimman vähän. Tarpeetonta kasvillisuuden vaurioittamista, kaatoa ja poistoa tulee välttää Poistettavat hyötypuut 1120 Poistettavat, siirrettävät ja suojattavat rakenteet Tekniset vaatimukset InfraRYL mukaiset. Purettavat rakenteet ovat urakoitsijan omaisuutta niiltä osin kuin jäljempänä tai urakka-asiakirjoissa ei muuta mainita. Urakoitsijan tulee hävittää ne asiaankuuluvasti ja viranomaisten määräyksiä noudattaen Poistettavat, siirrettävät ja suojattavat rakennukset ja rakenteet Poistettavat, siirrettävät ja suojattavat rakenteet todetaan aloituskatselmuksessa Poistettavat, siirrettävät ja suojattavat pysyvät tukirakenteet 1123 Poistettavat, siirrettävät ja suojattavat sillat

9 Sivu 9 / Poistettavat, siirrettävät ja suojattavat järjestelmät Tekniset vaatimukset InfraRYL mukaiset Poistettavat, siirrettävät ja suojattavat putkirakenteet Suunnittelualueella sijaitsevat Liperin kunnan vesihuoltolaitoksen omistamat vesijohdot sekä jäte- että sadevesiviemärit. Työssä linjojen läheisyydessä on noudatettava erityistä varovaisuutta ja linjan omistajan antamia ohjeita. Tarvittavat putkien siirrot ja suojaukset tekee urakoitsija kustannuksellaan Poistettavat, siirrettävät ja suojattavat kaapelirakenteet Johtojen ja laitteiden siirrot on sovittava kunkin verkonhaltijan kanssa. Alueella on ainakin PKS:n ja TeliaSoneran kaapeleita. Johtojen ja laitteiden siirrosta on järjestettävä niiden omistajien kanssa työn alussa erillinen kokous ja tarkistettava suunnitelman paikkansa pitävyys rakennushetken tilanteeseen Poistettavat, siirrettävät ja suojattavat sähkörakenteet 1135 Poistettavat, siirrettävät ja suojattavat ohjausjärjestelmät Nykyiset liikenteenohjauslaitteet puretaan työn edistymisen mukaan. Purettavia liikenteenohjauslaitteita voidaan käyttää uusina pysyvinä merkkeinä. Urakkaan ei sisälly uusien liikenteenohjauslaitteiden hankinta, mutta olevien liikenteenohjauslaitteiden uudelleenasennus sisältyy. Työn aikana mahdollisesti käytettävien tilapäisten opastustaulujen tekstikokona on käytettävä 150 mm Poistettavat ja siirrettävät maa- ja pengerrakenteet Tekniset vaatimukset InfraRYL mukaiset Poistettavat pintamaat Poistettavat pintamaat muodostuvat lähinnä sivuojista. Täyttöihin ei saa laittaa kantoja. Määrälaskennassa pintamaan poistosyvyytenä on käytetty 0.2 m. Rakennettaessa tierakenteita nykyisten tierakenteiden ulkopuolella, tulee pintamaan poiston yhteydessä poistaa luonnon maanpinnasta kaikki eloperäiset, pehmeät hienorakeiset tai kaivutyön vaikutuksesta häiriintyneet maakerrokset.

10 Sivu 10 / Poistettavat rakennekerrokset ja penkereet Kaikki syrjään jäävät ja käytöstä poistuvat tieosat puretaan ja muotoillaan ympäristöön hyvin soveltuviksi Poistettavat ja siirrettävät työnaikaiset väylät Tekniset vaatimukset InfraRYL mukaiset Poistettavat, siirrettävät ja suojattavat päällysrakenteet 1151 Poistettavat tien päällysterakenteet Työalueelta poistetaan vanha päällyste ja rakennekerrokset. Purettua ja jyrsittyä päällystettä voidaan uusiokäyttää. Sitomattomat rakennekerrokset voidaan varastoida lyhytaikaisesti työalueen läheisyydessä ja käyttää uusiin rakenteisiin, mikäli laatu on riittävää. Liitoskohdissa päällyste on katkaistava leikkaamalla. Tieosuuksilla missä liitytään nykyiseen päällystettyyn alueeseen, vanha päällyste jyrsitään siten, että liittyminen nykyiseen pintaan on saumaton ja mahdollistaa vähintään 40 mm:n uuden päällysteen tekemisen Pilaantuneet maat ja rakenteet 1210 Poistettavat pilaantuneet maat ja rakenteet 1212 Poistettavat, käsiteltävät ja loppusijoitettavat pilaantuneet maat ja rakenteet Työalueella ei tilaajan tietojen mukaan ole pilaantuneita maita eikä rakenteita. Mikäli työalueelta löytyy sellaisia, niiden käsittely ei kuulu urakkaan Perustusrakenteet 1330 Arinarakenteet Tekniset vaatimukset InfraRYL mukaiset Kiviainesarina Tekniset vaatimukset InfraRYL mukaiset. Kiviainesarina tehdään raekooltaan # 0 32 mm olevasta sorasta tai murskeesta. Arinan alapuolelle asennetaan käyttöluokan N3 suodatinkangas Pohjarakenteet 1420 Suojaukset ja eristykset

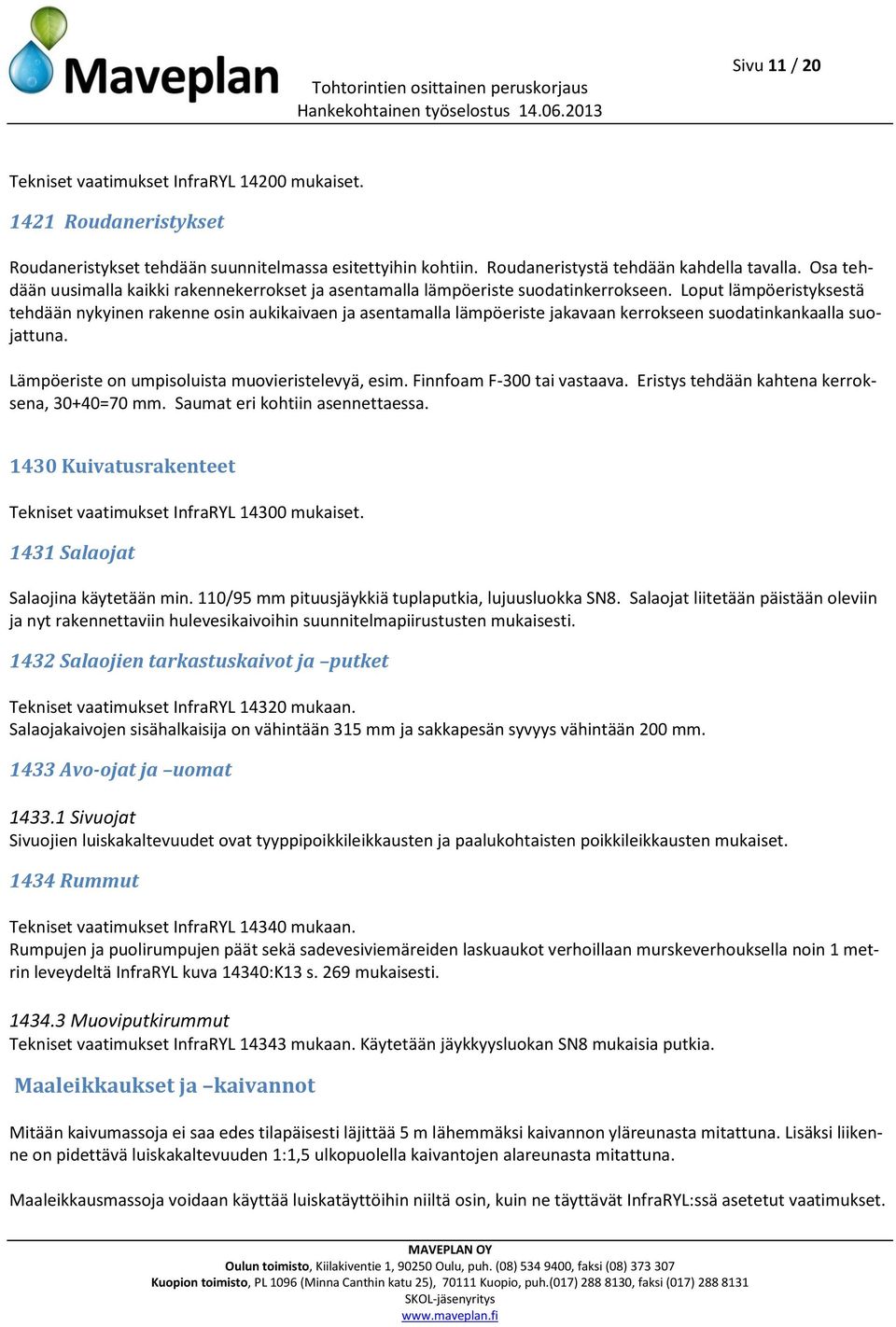

11 Sivu 11 / 20 Tekniset vaatimukset InfraRYL mukaiset Roudaneristykset Roudaneristykset tehdään suunnitelmassa esitettyihin kohtiin. Roudaneristystä tehdään kahdella tavalla. Osa tehdään uusimalla kaikki rakennekerrokset ja asentamalla lämpöeriste suodatinkerrokseen. Loput lämpöeristyksestä tehdään nykyinen rakenne osin aukikaivaen ja asentamalla lämpöeriste jakavaan kerrokseen suodatinkankaalla suojattuna. Lämpöeriste on umpisoluista muovieristelevyä, esim. Finnfoam F-300 tai vastaava. Eristys tehdään kahtena kerroksena, 30+40=70 mm. Saumat eri kohtiin asennettaessa Kuivatusrakenteet Tekniset vaatimukset InfraRYL mukaiset Salaojat Salaojina käytetään min. 110/95 mm pituusjäykkiä tuplaputkia, lujuusluokka SN8. Salaojat liitetään päistään oleviin ja nyt rakennettaviin hulevesikaivoihin suunnitelmapiirustusten mukaisesti Salaojien tarkastuskaivot ja putket Tekniset vaatimukset InfraRYL mukaan. Salaojakaivojen sisähalkaisija on vähintään 315 mm ja sakkapesän syvyys vähintään 200 mm Avo-ojat ja uomat Sivuojat Sivuojien luiskakaltevuudet ovat tyyppipoikkileikkausten ja paalukohtaisten poikkileikkausten mukaiset Rummut Tekniset vaatimukset InfraRYL mukaan. Rumpujen ja puolirumpujen päät sekä sadevesiviemäreiden laskuaukot verhoillaan murskeverhouksella noin 1 metrin leveydeltä InfraRYL kuva 14340:K13 s. 269 mukaisesti Muoviputkirummut Tekniset vaatimukset InfraRYL mukaan. Käytetään jäykkyysluokan SN8 mukaisia putkia. Maaleikkaukset ja kaivannot Mitään kaivumassoja ei saa edes tilapäisesti läjittää 5 m lähemmäksi kaivannon yläreunasta mitattuna. Lisäksi liikenne on pidettävä luiskakaltevuuden 1:1,5 ulkopuolella kaivantojen alareunasta mitattuna. Maaleikkausmassoja voidaan käyttää luiskatäyttöihin niiltä osin, kuin ne täyttävät InfraRYL:ssä asetetut vaatimukset.

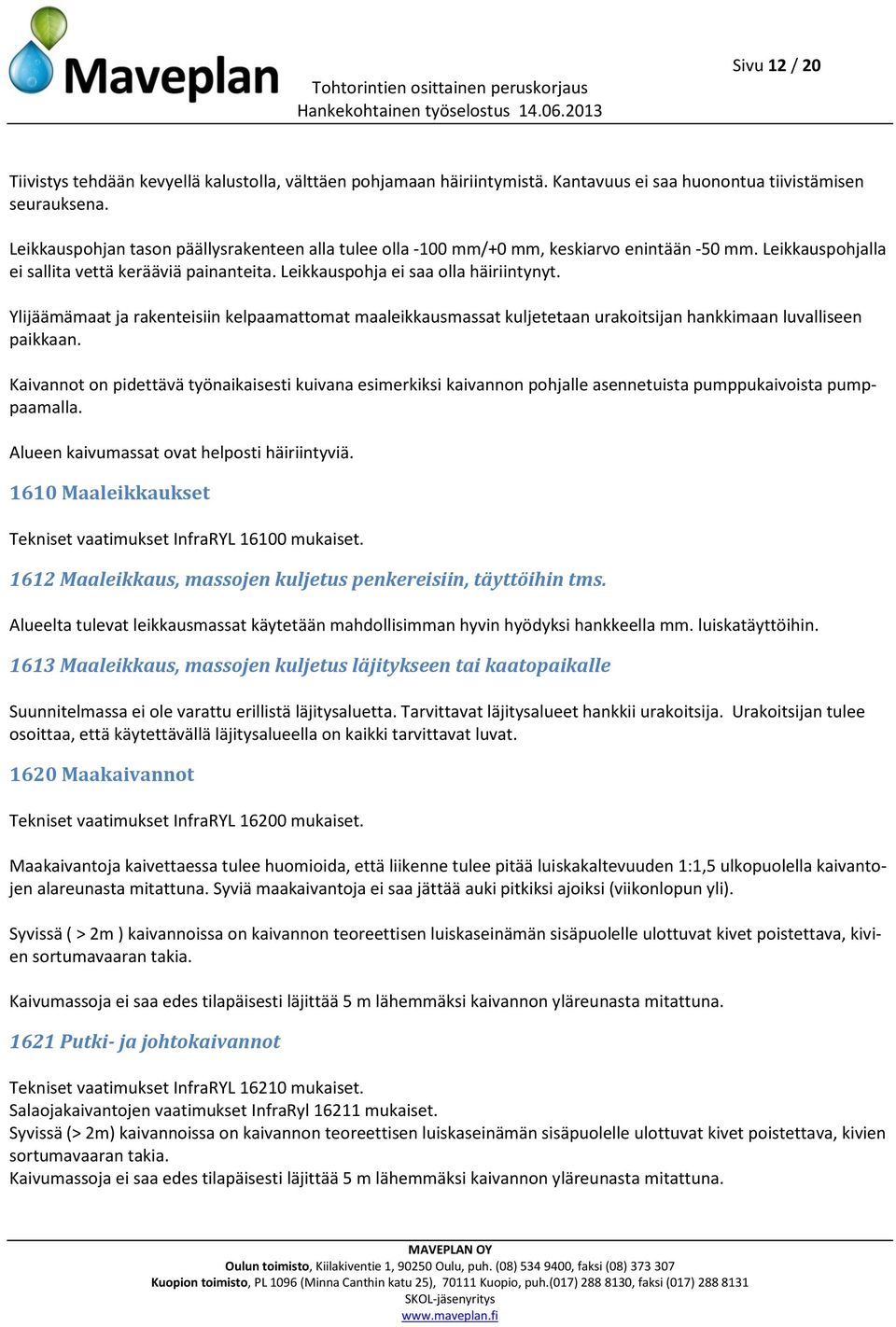

12 Sivu 12 / 20 Tiivistys tehdään kevyellä kalustolla, välttäen pohjamaan häiriintymistä. Kantavuus ei saa huonontua tiivistämisen seurauksena. Leikkauspohjan tason päällysrakenteen alla tulee olla -100 mm/+0 mm, keskiarvo enintään -50 mm. Leikkauspohjalla ei sallita vettä kerääviä painanteita. Leikkauspohja ei saa olla häiriintynyt. Ylijäämämaat ja rakenteisiin kelpaamattomat maaleikkausmassat kuljetetaan urakoitsijan hankkimaan luvalliseen paikkaan. Kaivannot on pidettävä työnaikaisesti kuivana esimerkiksi kaivannon pohjalle asennetuista pumppukaivoista pumppaamalla. Alueen kaivumassat ovat helposti häiriintyviä Maaleikkaukset Tekniset vaatimukset InfraRYL mukaiset Maaleikkaus, massojen kuljetus penkereisiin, täyttöihin tms. Alueelta tulevat leikkausmassat käytetään mahdollisimman hyvin hyödyksi hankkeella mm. luiskatäyttöihin Maaleikkaus, massojen kuljetus läjitykseen tai kaatopaikalle Suunnitelmassa ei ole varattu erillistä läjitysaluetta. Tarvittavat läjitysalueet hankkii urakoitsija. Urakoitsijan tulee osoittaa, että käytettävällä läjitysalueella on kaikki tarvittavat luvat Maakaivannot Tekniset vaatimukset InfraRYL mukaiset. Maakaivantoja kaivettaessa tulee huomioida, että liikenne tulee pitää luiskakaltevuuden 1:1,5 ulkopuolella kaivantojen alareunasta mitattuna. Syviä maakaivantoja ei saa jättää auki pitkiksi ajoiksi (viikonlopun yli). Syvissä ( > 2m ) kaivannoissa on kaivannon teoreettisen luiskaseinämän sisäpuolelle ulottuvat kivet poistettava, kivien sortumavaaran takia. Kaivumassoja ei saa edes tilapäisesti läjittää 5 m lähemmäksi kaivannon yläreunasta mitattuna Putki- ja johtokaivannot Tekniset vaatimukset InfraRYL mukaiset. Salaojakaivantojen vaatimukset InfraRyl mukaiset. Syvissä (> 2m) kaivannoissa on kaivannon teoreettisen luiskaseinämän sisäpuolelle ulottuvat kivet poistettava, kivien sortumavaaran takia. Kaivumassoja ei saa edes tilapäisesti läjittää 5 m lähemmäksi kaivannon yläreunasta mitattuna.

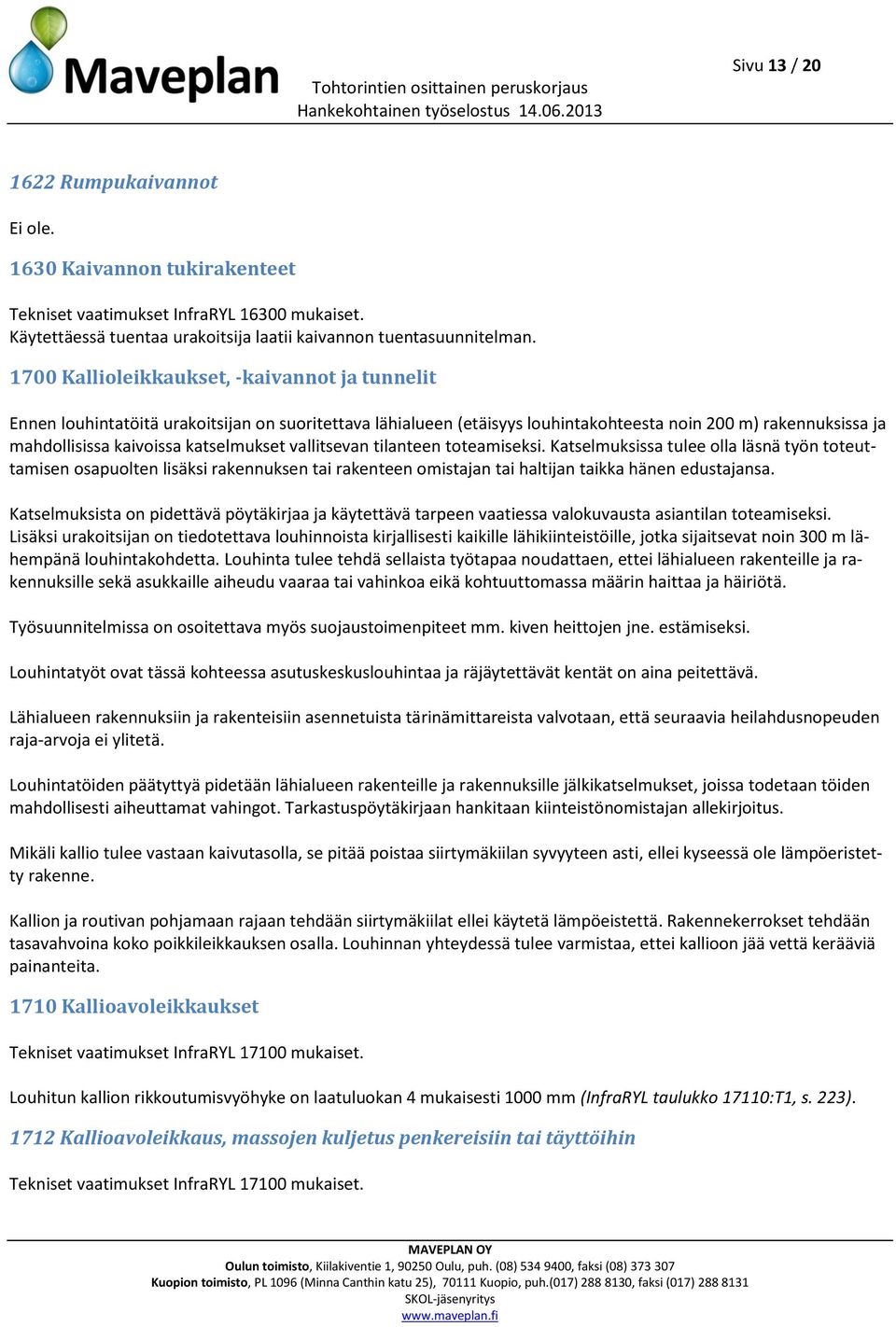

13 Sivu 13 / Rumpukaivannot 1630 Kaivannon tukirakenteet Tekniset vaatimukset InfraRYL mukaiset. Käytettäessä tuentaa urakoitsija laatii kaivannon tuentasuunnitelman Kallioleikkaukset, -kaivannot ja tunnelit Ennen louhintatöitä urakoitsijan on suoritettava lähialueen (etäisyys louhintakohteesta noin 200 m) rakennuksissa ja mahdollisissa kaivoissa katselmukset vallitsevan tilanteen toteamiseksi. Katselmuksissa tulee olla läsnä työn toteuttamisen osapuolten lisäksi rakennuksen tai rakenteen omistajan tai haltijan taikka hänen edustajansa. Katselmuksista on pidettävä pöytäkirjaa ja käytettävä tarpeen vaatiessa valokuvausta asiantilan toteamiseksi. Lisäksi urakoitsijan on tiedotettava louhinnoista kirjallisesti kaikille lähikiinteistöille, jotka sijaitsevat noin 300 m lähempänä louhintakohdetta. Louhinta tulee tehdä sellaista työtapaa noudattaen, ettei lähialueen rakenteille ja rakennuksille sekä asukkaille aiheudu vaaraa tai vahinkoa eikä kohtuuttomassa määrin haittaa ja häiriötä. Työsuunnitelmissa on osoitettava myös suojaustoimenpiteet mm. kiven heittojen jne. estämiseksi. Louhintatyöt ovat tässä kohteessa asutuskeskuslouhintaa ja räjäytettävät kentät on aina peitettävä. Lähialueen rakennuksiin ja rakenteisiin asennetuista tärinämittareista valvotaan, että seuraavia heilahdusnopeuden raja-arvoja ei ylitetä. Louhintatöiden päätyttyä pidetään lähialueen rakenteille ja rakennuksille jälkikatselmukset, joissa todetaan töiden mahdollisesti aiheuttamat vahingot. Tarkastuspöytäkirjaan hankitaan kiinteistönomistajan allekirjoitus. Mikäli kallio tulee vastaan kaivutasolla, se pitää poistaa siirtymäkiilan syvyyteen asti, ellei kyseessä ole lämpöeristetty rakenne. Kallion ja routivan pohjamaan rajaan tehdään siirtymäkiilat ellei käytetä lämpöeistettä. Rakennekerrokset tehdään tasavahvoina koko poikkileikkauksen osalla. Louhinnan yhteydessä tulee varmistaa, ettei kallioon jää vettä kerääviä painanteita Kallioavoleikkaukset Tekniset vaatimukset InfraRYL mukaiset. Louhitun kallion rikkoutumisvyöhyke on laatuluokan 4 mukaisesti 1000 mm (InfraRYL taulukko 17110:T1, s. 223) Kallioavoleikkaus, massojen kuljetus penkereisiin tai täyttöihin Tekniset vaatimukset InfraRYL mukaiset.

14 Sivu 14 / Kallioavoleikkaus, massojen kuljetus läjitykseen tai kaatopaikalle Tekniset vaatimukset InfraRYL mukaiset Kalliokanaalit, -kuopat ja syvennykset Tekniset vaatimukset InfraRYL mukaiset Penkereet, maapadot ja täytöt 1810 Penkereet Tekniset vaatimukset InfraRYL mukaiset Maapenkereet Tekniset vaatimukset InfraRYL mukaiset Louhepenkereet Tekniset vaatimukset InfraRYL mukaiset. Louhepenkereen ja -rakenteen yläpinta kiilataan Kaivantojen täytöt 1831 Asennusalusta Tekniset vaatimukset InfraRYL mukaiset. Maakaivannon liikakaivu täytetään ja tasataan alkutäyttömateriaalilla tai tasauskerrosmateriaalilla siten, että asennusalustaa varten jää tilaa vähintään mm Alkutäytöt Tekniset vaatimukset InfraRYL mukaiset. Alkutäyttömateriaalin tulee olla routimatonta Lopputäytöt Tekniset vaatimukset InfraRYL mukaiset. Lopputäyttö tulee tehdä ympäröivää maa-ainesta vastaavalla materiaalilla. Lopputäytön ulottuessa rakennekerroksiin, tehdään täyttö rakennekerroksia vastaavilla materiaaleilla.

15 Sivu 15 / Päällys- ja pintarakenteet 2100 Päällysrakenteen osat Rakennekerrokset ja niiden paksuudet on esitetty tyyppipoikkileikkauksissa Suodatinrakenteet Tekniset vaatimukset InfraRYL mukaiset Suodatinkerros Tekniset vaatimukset InfraRYL mukaiset: Kappaleen CE-merkintää ei sovelleta, koska CE-merkintä ei sovellu suodatinkerroksen luonnonmateriaaleille, jotka yleensä otetaan käyttöön ilman jalostustoimenpiteitä. Ei ole myöskään EN-standardia, joka soveltuisi CEmerkintään tässä tapauksessa Suodatinkankaat Tekniset vaatimukset InfraRYL mukaiset. Käytetään suodatinkangasta, jonka käyttöluokka on N Jakavat kerrokset, eristys- ja välikerrokset Tekniset vaatimukset InfraRYL mukaiset Jakava kerros Tekniset vaatimukset InfraRYL mukaiset, muutokset ja lisäykset seuraavasti huomioon otettuina: Jakava kerros tehdään murskeesta KaM # mm tai luonnon sorasta # mm. Jakava kerros tehdään vähintään tyyppipoikkileikkauksessa esitettyyn paksuuteen Kantavat kerrokset Tekniset vaatimukset InfraRYL mukaiset Sitomaton kantava kerros Tekniset vaatimukset InfraRYL mukaiset. Kantava kerros tehdään kalliomurskeesta KaM # 0 64 mm. Kalliomurskeen Los Angeles -luku on enintään LA 40. Kantavan kerroksen yläosa kiilataan kalliomurskeella KaM # 0 16 mm.

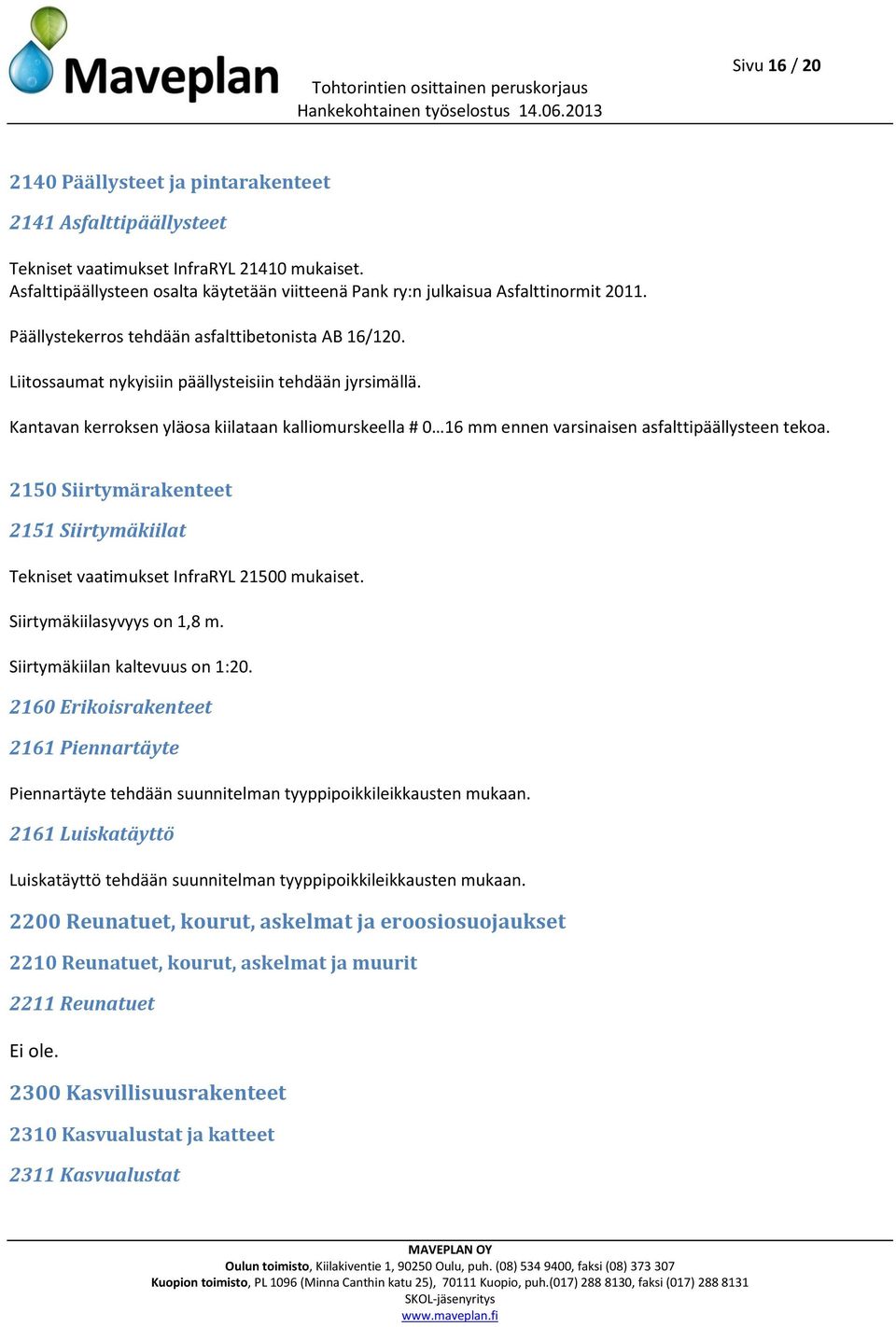

16 Sivu 16 / Päällysteet ja pintarakenteet 2141 Asfalttipäällysteet Tekniset vaatimukset InfraRYL mukaiset. Asfalttipäällysteen osalta käytetään viitteenä Pank ry:n julkaisua Asfalttinormit Päällystekerros tehdään asfalttibetonista AB 16/120. Liitossaumat nykyisiin päällysteisiin tehdään jyrsimällä. Kantavan kerroksen yläosa kiilataan kalliomurskeella # 0 16 mm ennen varsinaisen asfalttipäällysteen tekoa Siirtymärakenteet 2151 Siirtymäkiilat Tekniset vaatimukset InfraRYL mukaiset. Siirtymäkiilasyvyys on 1,8 m. Siirtymäkiilan kaltevuus on 1: Erikoisrakenteet 2161 Piennartäyte Piennartäyte tehdään suunnitelman tyyppipoikkileikkausten mukaan Luiskatäyttö Luiskatäyttö tehdään suunnitelman tyyppipoikkileikkausten mukaan Reunatuet, kourut, askelmat ja eroosiosuojaukset 2210 Reunatuet, kourut, askelmat ja muurit 2211 Reunatuet 2300 Kasvillisuusrakenteet 2310 Kasvualustat ja katteet 2311 Kasvualustat

17 Sivu 17 / Tuotteistetut kasvualustat Tekniset vaatimukset InfraRYL mukaiset Paikalla tehtävät kasvualustat Tekniset vaatimukset InfraRYL mukaiset Katteet Tekniset vaatimukset InfraRYL mukaiset. Pensaiden kasvualustat ja puiden ympärys noin metrin halkaisijaltaan olevalta alalta peitetään istutustyön jälkeen yhtenäisellä, 10 cm vahvuisella hakkeella tai haketetulla männyn kuorikatteella, jonka raekoko on 1-3 cm Nurmi- ja niittyverhoukset 2321 Nurmikot Tekniset vaatimukset InfraRYL mukaiset. Väylien reuna-alueet nurmetetaan A3-luokkaan. (InfraRYL taulukot 23311:T1-T4, s ) Istutukset 2331 Puut 2332 Metsitykset 2333 Pensaat ja köynnökset 3000 Järjestelmät 3100 Vesihuollon järjestelmät Tekniset vaatimukset InfraRYL 2006 osan 2. mukaiset Yleistä Vesi ja viemärijohdot kartoitetaan koordinaattijärjestelmään ETRS-GK29 ja korkeusjärjestelmään N60. Kaikki kartoitukset tehdään avonaisesta kaivannosta 3D-muotoisena ja tiedot toimitetaan DWG (AutoCad) muodossa.

18 Sivu 18 / 20 Hulevesiviemärit : - Kaivoista kartoitetaan keskipisteet (X,Y,Z=kannen korkeus) - Tulo- ja lähtöputkien vesijuoksujen korkeudet (Z) esitetään viitteillä - Putken koko, materiaali - Kaivot omilla symboleilla - Virtaussuunnat Lisäksi ilmoitetaan: - Kokonaan poistetut ja hylätyt, mutta maahan jätetyt johto-osuudet ja laitteet - Kaivojen tiiveys tarkastetaan silmämääräisesti Vaatimuksenmukaisuustodistukset, katselmuspöytäkirjat, laadunvalvontaraportit, suorituspöytäkirjat ja tarkastustodistukset yms. laadun toteamiseen liittyvät asiakirjat kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan Hulevesiviemärit (sadevesiviemärit) Tekniset vaatimukset InfraRYL mukaiset. Viettoviemärille ei vaadita tehtäväksi InfraRYL:stä poiketen tiiveyskoetta ilmanpaineella. Kuvaus tehdään ennen vastaanottoa, mikäli tilaaja niin haluaa Hulevesiviemärit (viettoviemärit) Hulevesiviemärit (viettoviemärit) Muovisissa viettoviemäreissä käytetään tehdasvalmisteisia kumitiivistein varustettuja muhviliitoksellisia PP/SN8 putkia sekä näiden putkiyhteitä ja liitososia Hulevesiviemärin kaivot Hulevesikaivojen sijainti on tarkistettava ennen asentamista, jotta ne osuvat ojan pohjan kohdalle. Kaivoihin ei saa päästä maa-aineksia tai muita epäpuhtauksia. Kaivojen ja putkien liitoskohtien on oltava tiiveydeltään vastaavia kuin putkien väliset liitokset. Työmaalla mahdollisesti tehtävät liitokset tehdään porausliitoksina ja ne tiivistetään läpivientiyhteillä. Hulevesikaivot varustetaan vähintään 150 litran sakkapesällä. Suunnitelmissa on esitetty kaivojen sijainnit ja liitoskorkeudet. Hulevesiviemärissä on esitetty vesijuoksun korkeustaso Hulevesiviemärin tarkastuskaivot muovista Tekniset vaatimukset InfraRYL mukaiset.

19 Sivu 19 / 20 Hulevesikaivot ovat muovisia, halkaisijaltaan 560/500 mm Kansistot Kansistoina käytetään 400 kn:n valurautakansistoja. Niiden valmistuksessa ja testaamisessa noudatetaan standardia SFS-EN 124. Hulevesiviemärin tarkastuskaivojen kannet ovat umpikansia. Hulevesikaivojen kannet ovat liikennöitävillä alueilla tavallisia ritiläkansia ja liikennöitävien alueiden ulkopuolella ritiläkupukansia. Liikennöitävillä alueilla käytetään kelluvaa kansistoa, jossa kehyksen reuna tukeutuu maahan tai päällysteeseen. Kansiston täytyy olla säädettävissä kadun pinnan kallistuksen mukaiseksi. Ojien ja painanteiden pohjalla sijaitsevat hulevesikaivot varustetaan kupukansilla Turvallisuusrakenteet ja opastusjärjestelmät 3210 Kaiteet, johteet ja törmäyssuojat 3211 Kaiteet 3230 Reunapaalut ja pollarit 3231 Reunapaalut 3260 Opastus- ja ohjausjärjestelmät 3261, 3264 Liikennemerkit, Opastustaulut Tekniset vaatimukset InfraRYL mukaiset. Nykyiset liikennemerkit voidaan hyödyntää, mikäli ne työn yhteydessä todetaan kelvollisiksi. Mikäli työn aikana merkeissä tai jalustoissa havaitaan vikoja, tulee vialliset osat uusia. Uudet liikennemerkit yksikköhinnoin Tiemerkinnät Tekniset vaatimukset InfraRYL mukaiset. Tiemerkinnät eivät sisälly urakkaan Sähkö-, tele- ja konetekniset järjestelmät 3320 Kaapeleiden varusteet ja suojarakenteet 3323 Suojaputket ja kourut Tekniset vaatimukset InfraRYL mukaiset.

20 Sivu 20 / 20 Kaikki tie- ja katualueelle tulevat kaapelit varustetaan suojaputkilla. Urakkaan ei sisälly kaapeleiden asennusta. Urakkaan sisältyy M110-A kaapelinsuojaputkea asennettuna ja tulpattuna 50 m Kannatusrakenteet 3360 Valaistusrakenteet Valaistus entinen. Kuopiossa 14. kesäkuuta Hannu Pirinen insinööri
