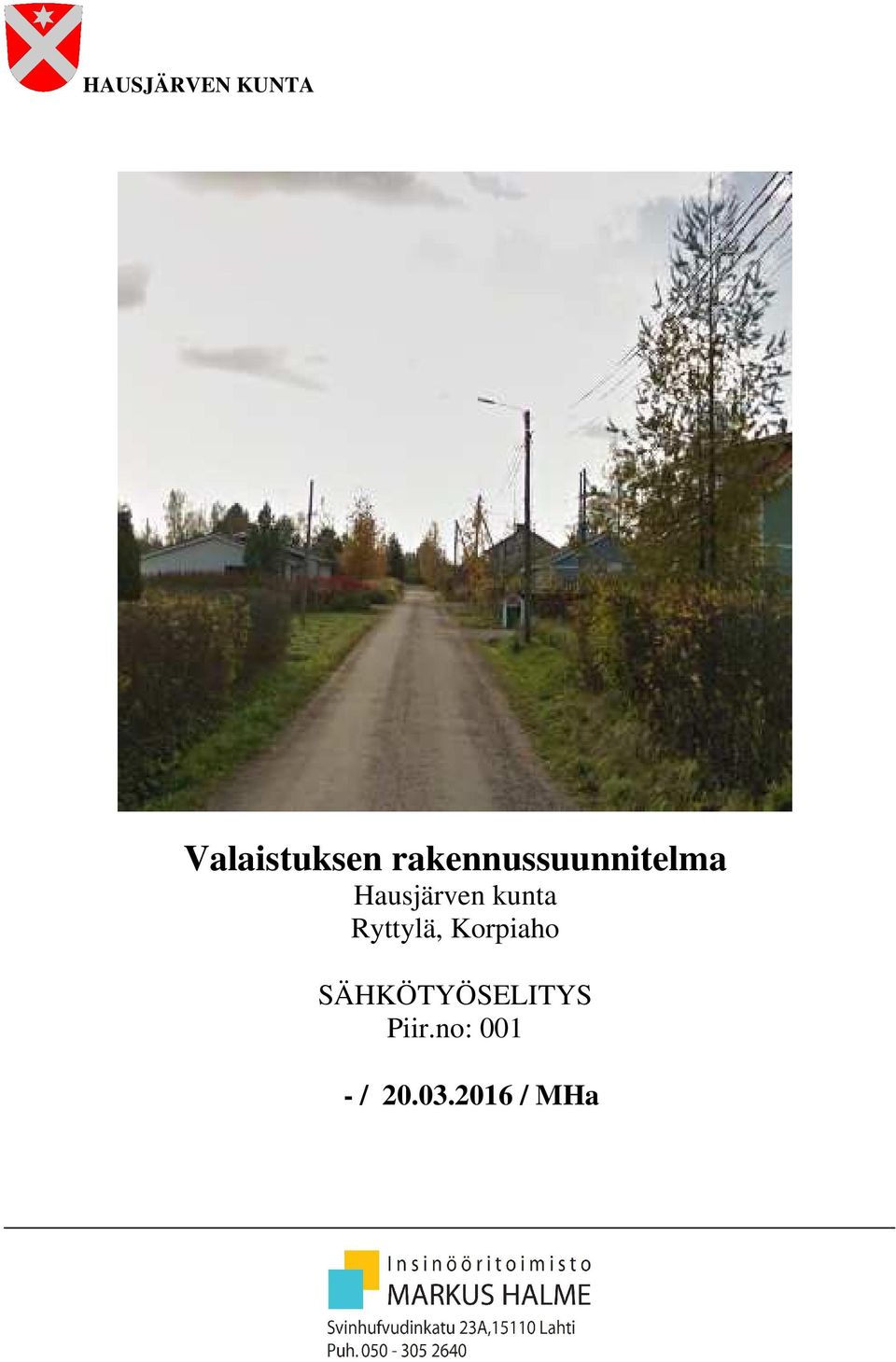

1 HAUSJÄRVEN KUNTA Valaistuksen rakennussuunnitelma Hausjärven kunta Ryttylä, Korpiaho SÄHKÖTYÖSELITYS Piir.no: / / MHa

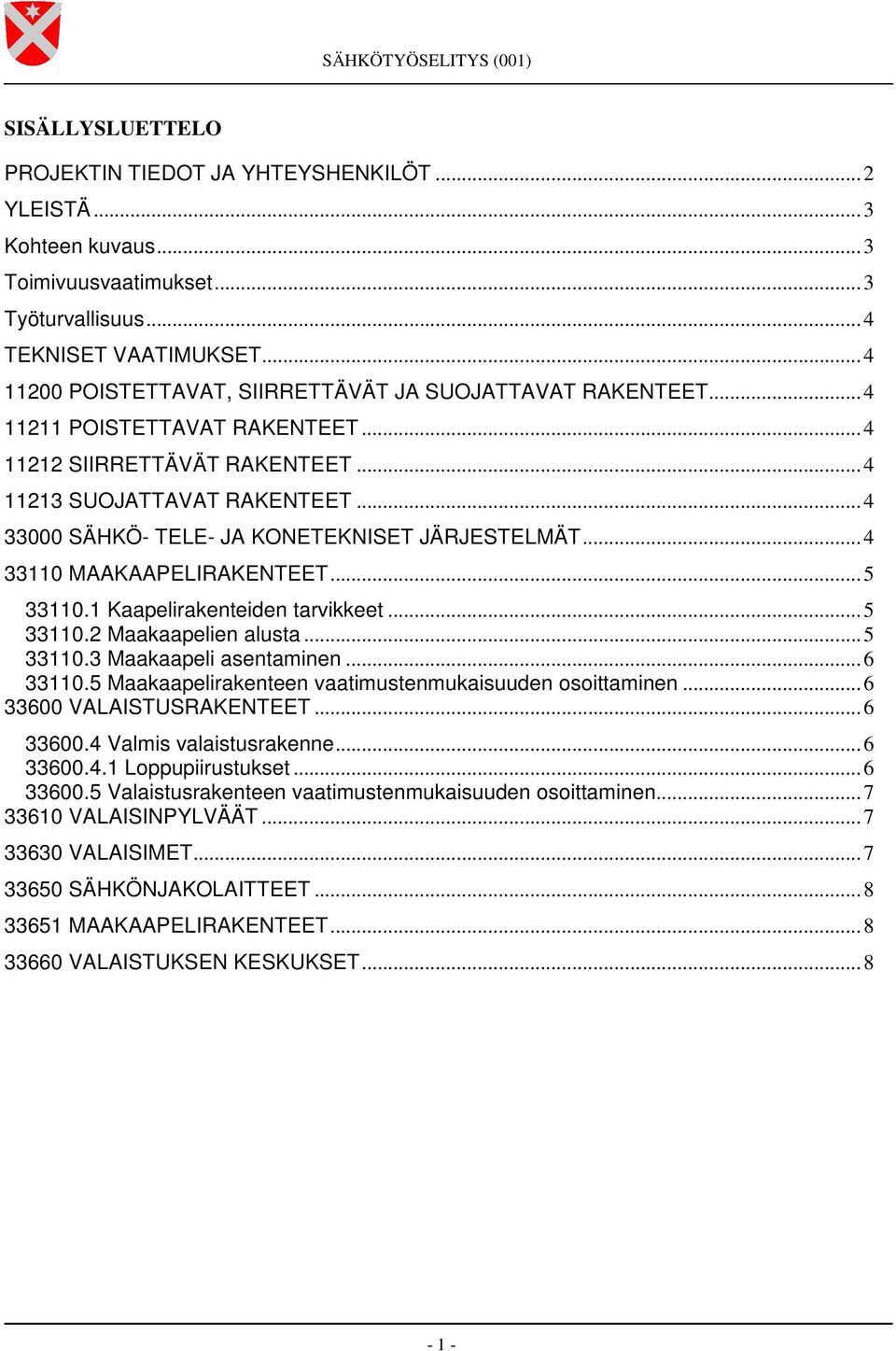

2 SISÄLLYSLUETTELO PROJEKTIN TIEDOT JA YHTEYSHENKILÖT... 2 YLEISTÄ... 3 Kohteen kuvaus... 3 Toimivuusvaatimukset... 3 Työturvallisuus... 4 TEKNISET VAATIMUKSET POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT RAKENTEET POISTETTAVAT RAKENTEET SIIRRETTÄVÄT RAKENTEET SUOJATTAVAT RAKENTEET SÄHKÖ- TELE- JA KONETEKNISET JÄRJESTELMÄT MAAKAAPELIRAKENTEET Kaapelirakenteiden tarvikkeet Maakaapelien alusta Maakaapeli asentaminen Maakaapelirakenteen vaatimustenmukaisuuden osoittaminen VALAISTUSRAKENTEET Valmis valaistusrakenne Loppupiirustukset Valaistusrakenteen vaatimustenmukaisuuden osoittaminen VALAISINPYLVÄÄT VALAISIMET SÄHKÖNJAKOLAITTEET MAAKAAPELIRAKENTEET VALAISTUKSEN KESKUKSET

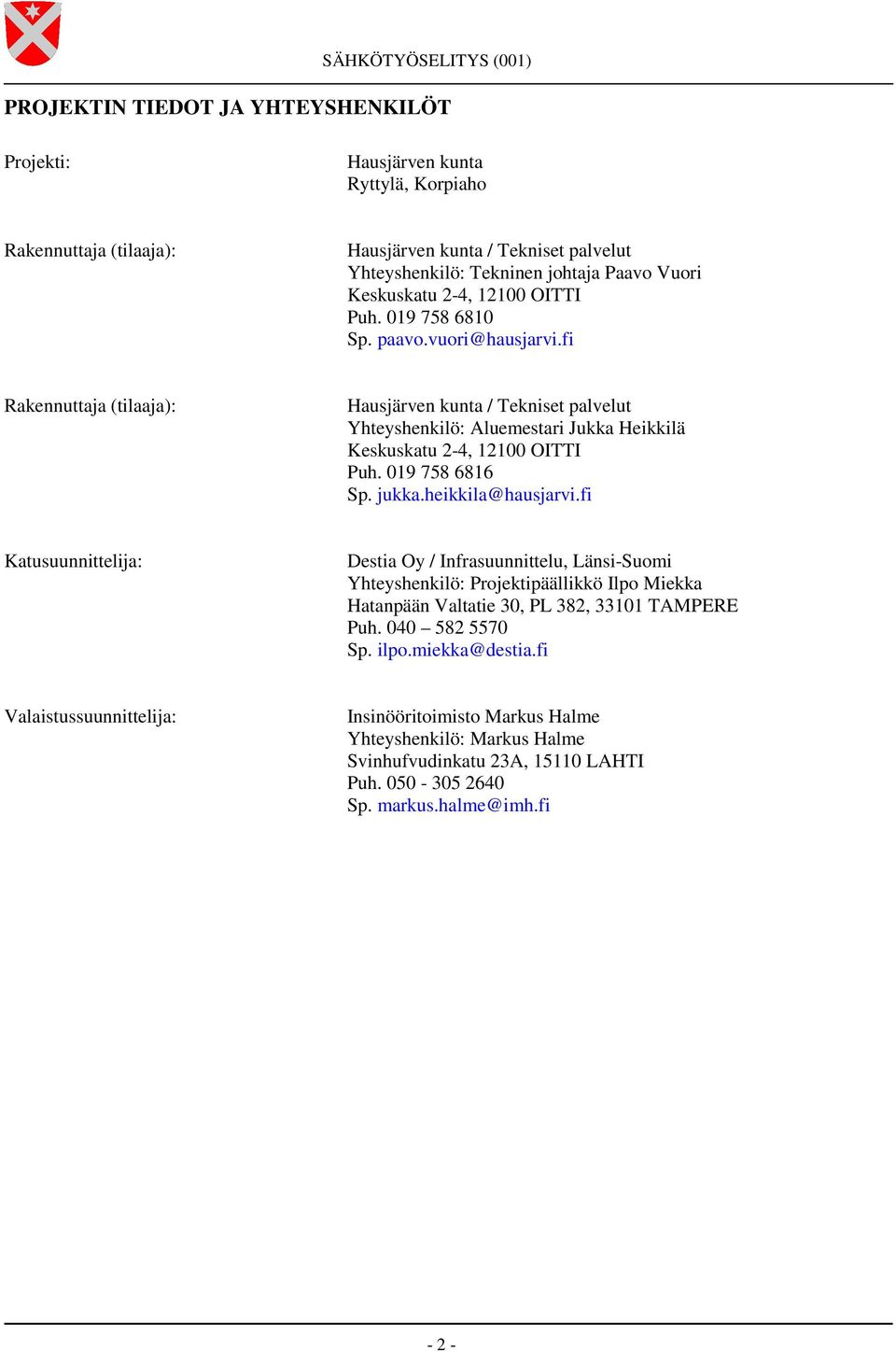

3 PROJEKTIN TIEDOT JA YHTEYSHENKILÖT Projekti: Hausjärven kunta Ryttylä, Korpiaho Rakennuttaja (tilaaja): Hausjärven kunta / Tekniset palvelut Yhteyshenkilö: Tekninen johtaja Paavo Vuori Keskuskatu 2-4, OITTI Puh Sp. paavo.vuori@hausjarvi.fi Rakennuttaja (tilaaja): Hausjärven kunta / Tekniset palvelut Yhteyshenkilö: Aluemestari Jukka Heikkilä Keskuskatu 2-4, OITTI Puh Sp. jukka.heikkila@hausjarvi.fi Katusuunnittelija: Destia Oy / Infrasuunnittelu, Länsi-Suomi Yhteyshenkilö: Projektipäällikkö Ilpo Miekka Hatanpään Valtatie 30, PL 382, TAMPERE Puh Sp. ilpo.miekka@destia.fi Valaistussuunnittelija: Insinööritoimisto Markus Halme Yhteyshenkilö: Markus Halme Svinhufvudinkatu 23A, LAHTI Puh Sp. markus.halme@imh.fi - 2 -

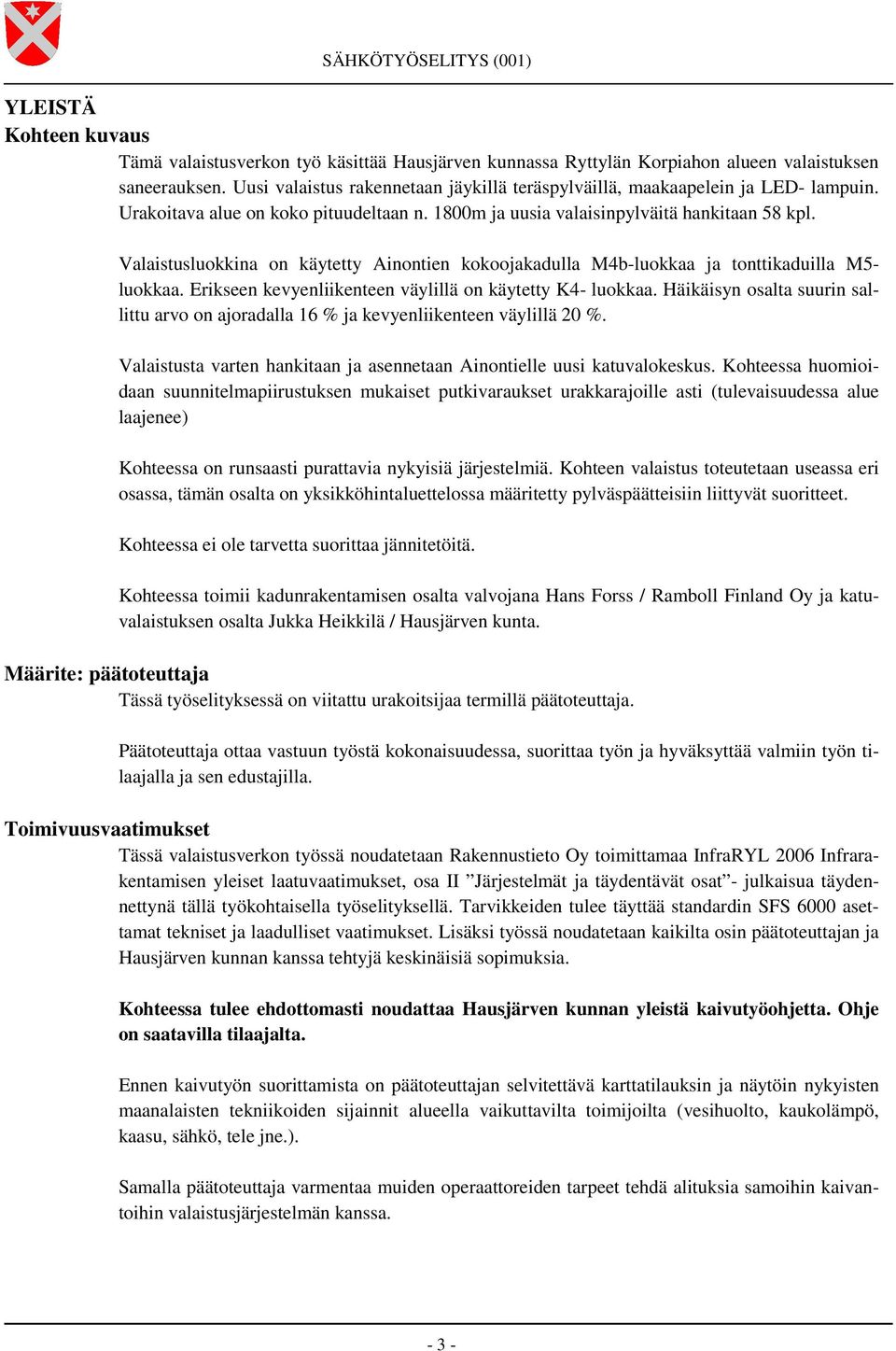

4 YLEISTÄ Kohteen kuvaus Tämä valaistusverkon työ käsittää Hausjärven kunnassa Ryttylän Korpiahon alueen valaistuksen saneerauksen. Uusi valaistus rakennetaan jäykillä teräspylväillä, maakaapelein ja LED- lampuin. Urakoitava alue on koko pituudeltaan n. 1800m ja uusia valaisinpylväitä hankitaan 58 kpl. Valaistusluokkina on käytetty Ainontien kokoojakadulla M4b-luokkaa ja tonttikaduilla M5- luokkaa. Erikseen kevyenliikenteen väylillä on käytetty K4- luokkaa. Häikäisyn osalta suurin sallittu arvo on ajoradalla 16 % ja kevyenliikenteen väylillä 20 %. Valaistusta varten hankitaan ja asennetaan Ainontielle uusi katuvalokeskus. Kohteessa huomioidaan suunnitelmapiirustuksen mukaiset putkivaraukset urakkarajoille asti (tulevaisuudessa alue laajenee) Kohteessa on runsaasti purattavia nykyisiä järjestelmiä. Kohteen valaistus toteutetaan useassa eri osassa, tämän osalta on yksikköhintaluettelossa määritetty pylväspäätteisiin liittyvät suoritteet. Kohteessa ei ole tarvetta suorittaa jännitetöitä. Kohteessa toimii kadunrakentamisen osalta valvojana Hans Forss / Ramboll Finland Oy ja katuvalaistuksen osalta Jukka Heikkilä / Hausjärven kunta. Määrite: päätoteuttaja Tässä työselityksessä on viitattu urakoitsijaa termillä päätoteuttaja. Päätoteuttaja ottaa vastuun työstä kokonaisuudessa, suorittaa työn ja hyväksyttää valmiin työn tilaajalla ja sen edustajilla. Toimivuusvaatimukset Tässä valaistusverkon työssä noudatetaan Rakennustieto Oy toimittamaa InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset, osa II Järjestelmät ja täydentävät osat - julkaisua täydennettynä tällä työkohtaisella työselityksellä. Tarvikkeiden tulee täyttää standardin SFS 6000 asettamat tekniset ja laadulliset vaatimukset. Lisäksi työssä noudatetaan kaikilta osin päätoteuttajan ja Hausjärven kunnan kanssa tehtyjä keskinäisiä sopimuksia. Kohteessa tulee ehdottomasti noudattaa Hausjärven kunnan yleistä kaivutyöohjetta. Ohje on saatavilla tilaajalta. Ennen kaivutyön suorittamista on päätoteuttajan selvitettävä karttatilauksin ja näytöin nykyisten maanalaisten tekniikoiden sijainnit alueella vaikuttavilta toimijoilta (vesihuolto, kaukolämpö, kaasu, sähkö, tele jne.). Samalla päätoteuttaja varmentaa muiden operaattoreiden tarpeet tehdä alituksia samoihin kaivantoihin valaistusjärjestelmän kanssa

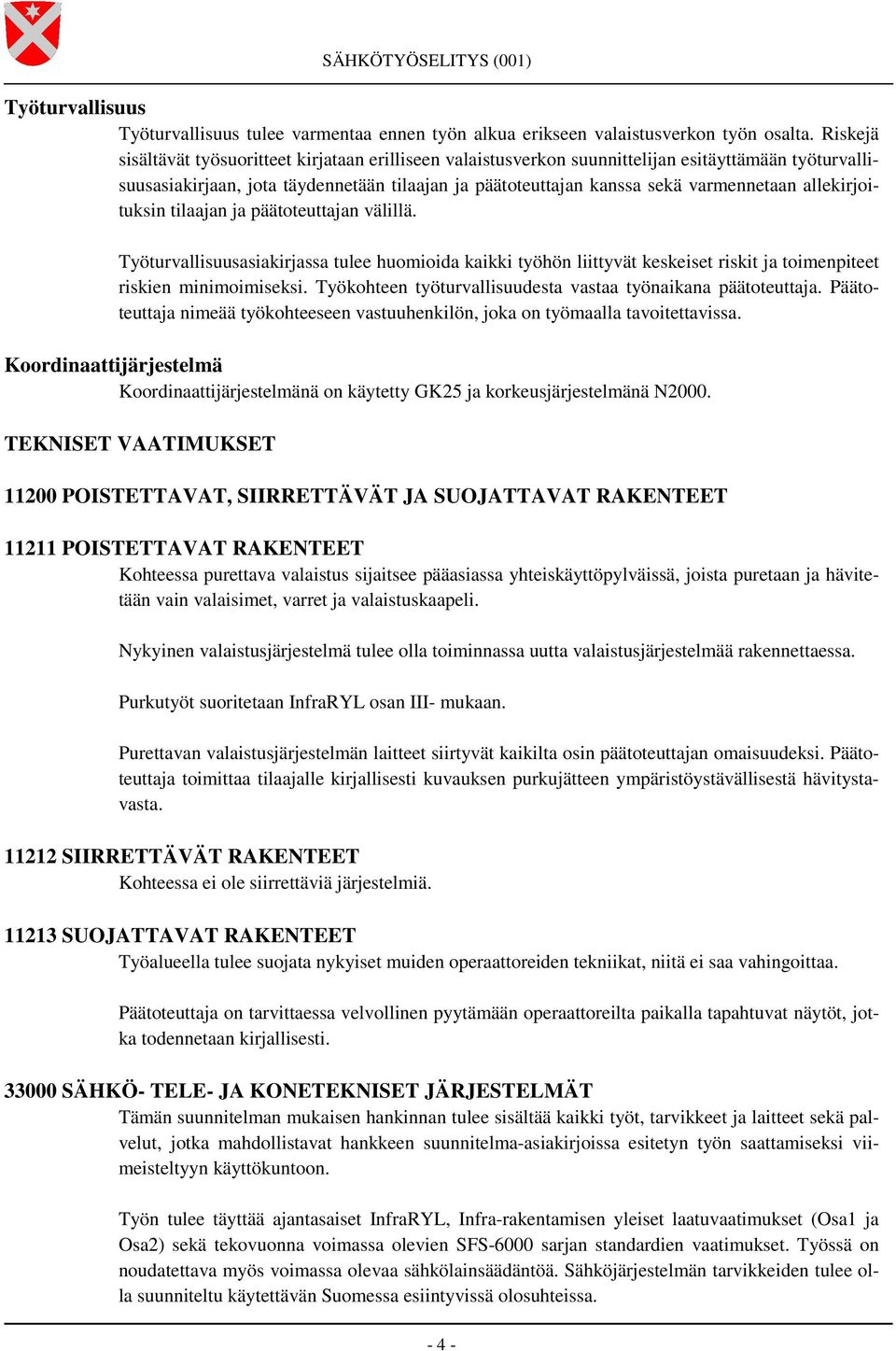

5 Työturvallisuus Työturvallisuus tulee varmentaa ennen työn alkua erikseen valaistusverkon työn osalta. Riskejä sisältävät työsuoritteet kirjataan erilliseen valaistusverkon suunnittelijan esitäyttämään työturvallisuusasiakirjaan, jota täydennetään tilaajan ja päätoteuttajan kanssa sekä varmennetaan allekirjoituksin tilaajan ja päätoteuttajan välillä. Työturvallisuusasiakirjassa tulee huomioida kaikki työhön liittyvät keskeiset riskit ja toimenpiteet riskien minimoimiseksi. Työkohteen työturvallisuudesta vastaa työnaikana päätoteuttaja. Päätoteuttaja nimeää työkohteeseen vastuuhenkilön, joka on työmaalla tavoitettavissa. Koordinaattijärjestelmä Koordinaattijärjestelmänä on käytetty GK25 ja korkeusjärjestelmänä N2000. TEKNISET VAATIMUKSET POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT RAKENTEET POISTETTAVAT RAKENTEET Kohteessa purettava valaistus sijaitsee pääasiassa yhteiskäyttöpylväissä, joista puretaan ja hävitetään vain valaisimet, varret ja valaistuskaapeli. Nykyinen valaistusjärjestelmä tulee olla toiminnassa uutta valaistusjärjestelmää rakennettaessa. Purkutyöt suoritetaan InfraRYL osan III- mukaan. Purettavan valaistusjärjestelmän laitteet siirtyvät kaikilta osin päätoteuttajan omaisuudeksi. Päätoteuttaja toimittaa tilaajalle kirjallisesti kuvauksen purkujätteen ympäristöystävällisestä hävitystavasta SIIRRETTÄVÄT RAKENTEET Kohteessa ei ole siirrettäviä järjestelmiä SUOJATTAVAT RAKENTEET Työalueella tulee suojata nykyiset muiden operaattoreiden tekniikat, niitä ei saa vahingoittaa. Päätoteuttaja on tarvittaessa velvollinen pyytämään operaattoreilta paikalla tapahtuvat näytöt, jotka todennetaan kirjallisesti SÄHKÖ- TELE- JA KONETEKNISET JÄRJESTELMÄT Tämän suunnitelman mukaisen hankinnan tulee sisältää kaikki työt, tarvikkeet ja laitteet sekä palvelut, jotka mahdollistavat hankkeen suunnitelma-asiakirjoissa esitetyn työn saattamiseksi viimeisteltyyn käyttökuntoon. Työn tulee täyttää ajantasaiset InfraRYL, Infra-rakentamisen yleiset laatuvaatimukset (Osa1 ja Osa2) sekä tekovuonna voimassa olevien SFS-6000 sarjan standardien vaatimukset. Työssä on noudatettava myös voimassa olevaa sähkölainsäädäntöä. Sähköjärjestelmän tarvikkeiden tulee olla suunniteltu käytettävän Suomessa esiintyvissä olosuhteissa

6 Määrälaskenta on suoritettu vain pääsuoritteiden osalta. Kaikki muut rakentamisen vaatimat työt sisältyvät näihin pääsuoritteisiin. Suunnitelmasta poikkeavat ratkaisut (pylväät, valaisimet, jalustat) ja toteuttamatta jäävät ratkaisut tulee ilmoittaa ja hyväksyttää työn tilaajalla sekä sopia lisäkustannuksista tai hyvityksistä. Tarvikkeiden on oltava rakenteeltaan kulloinkin kyseessä oleviin asennusolosuhteisiin tarkoitettuja. Ensisijaisesti käytetään suunnitelmassa esitettyjä tarvikeratkaisuja, poikkeavien tarvikemallien osalta tulee todentaa vastaavuus. Tuotteiden tulee noudattaa nykyistä ja vuoden 2015 voimaantulleita energiatehokkuusdirektiivin vaatimuksia. Ellei suunnitelma-asiakirjoissa ole työmenetelmiä tai tarvikkeita tarkemmin määritelty, päätoteuttaja valitsee ne itse. Sähköurakka suoritetaan viipymättä alkuperäisessä sovitussa aikataulussa. Työt suoritetaan rinnan muiden osaurakoiden kanssa ja päätetään sovittuna valmistumispäivänä. Mikäli valaistusverkon rakentaminen syystä tai toisesta venyy aikataulullisesti, tulee siitä pää päätoteuttajan ensitilassa tiedottaa rakennuttajaa ja sopia myöhästymiseen liittyvät toimenpiteet. Sähköurakassa käytetään ensisijaisesti suunnittelijan tyypittämiä tuotteita. Mikäli kohteessa käytetään muita tuotteita, tulee ne olla mekaanisesti, sähködynaamisesti ja valoteknillisesti olla täysin vastaavia tuotteita. Todennettavuus tapahtuu tuotteiden asiakirjojen ja laskelmien avulla. Vastuu vastaavien tuotteiden laadun osoituksesta on aina päätoteuttajalla MAAKAAPELIRAKENTEET Päätoteuttaja varmentaa putkituspiirustusten kaapeliojien leveydet ennen työn aloittamista Kaapelirakenteiden tarvikkeet Kohteessa käytetään suojaputkia seuraavasti: - Lujuusluokan A muovinen suojaputki ajoratojen poikituksissa - Lujuusluokan B muovinen suojaputki hulevesilinjalla, tonttiliittymien kohdilla ja varaputkina Pitkittäissuuntaisesti maakaapelit asennetaan kaapelikaivantoon hiekkapedin päälle. Varaputkien tiivisterenkaat jätetään paikalle, putkien päät tulpataan ja niiden paikat määritetään mittatarkasti loppupiirustuksiin. Mikäli kohteessa ilmenee maanalaisia kallioleikkauksia, suojataan kaapelit niiden läheisyydessä putkituksin. Päätoteuttaja tarkastaa ja hyväksyy kirjallisesti kaapelien ja suojaputkien asennuksen sekä tekee eristysresistanssimittaukset ennen peittämistä. Tulokset dokumentoidaan työmaapöytäkirjaan. Kaapelit asennetaan pääosin ilman jatkoksia. Nykyisten kaapelijärjestelmien liittäminen uuteen kaapelijärjestelmään tehdään tarvittaessa maanalaisilla kutiste- tai valumuovijatkoksella Maakaapelien alusta Maakaapelit ja putkitukset asennetaan vähintään 10cm hiekkapedin päälle. Tarvittaessa hiekkapeti tuetaan suodatinkankaalla

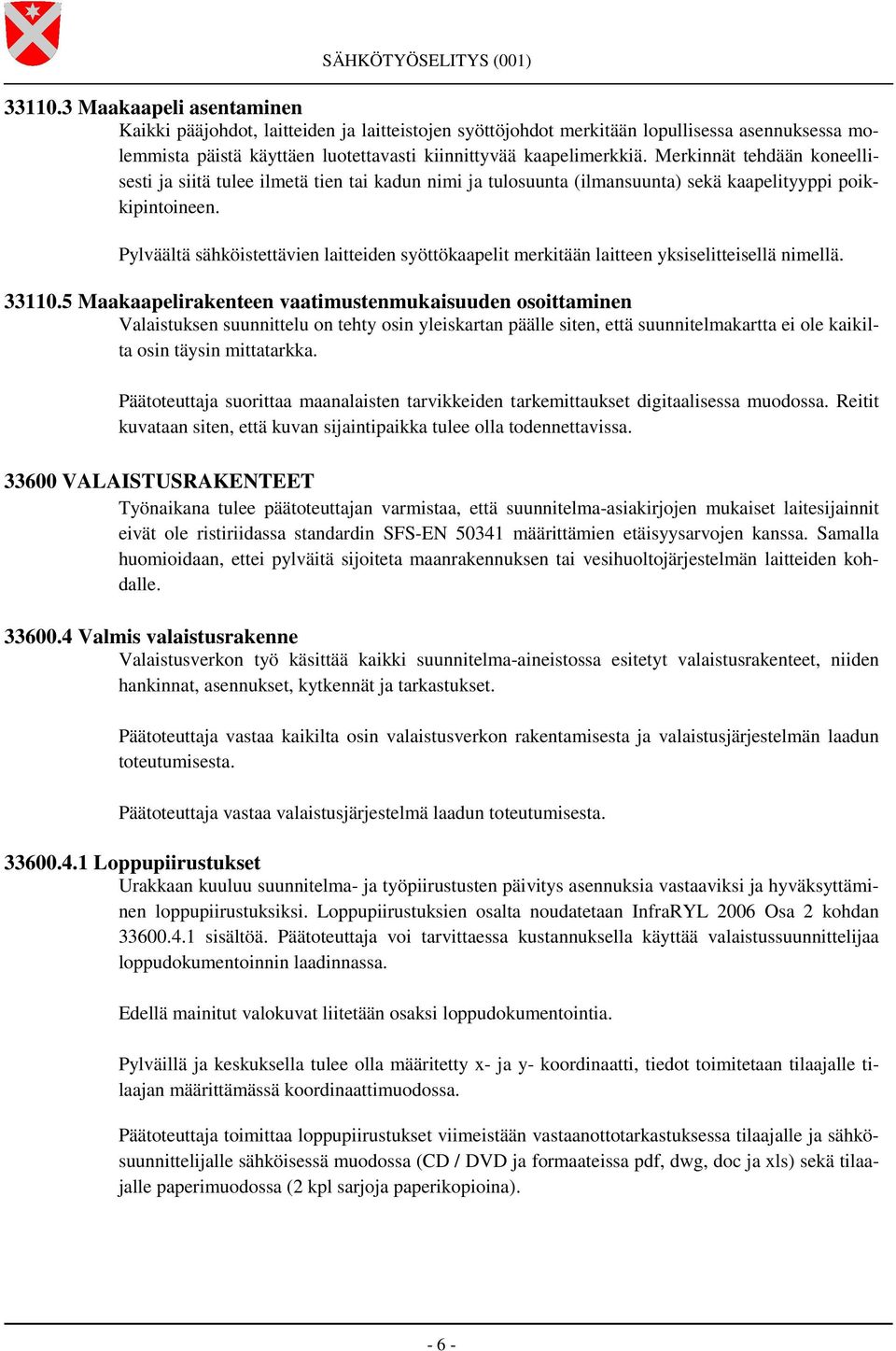

7 Maakaapeli asentaminen Kaikki pääjohdot, laitteiden ja laitteistojen syöttöjohdot merkitään lopullisessa asennuksessa molemmista päistä käyttäen luotettavasti kiinnittyvää kaapelimerkkiä. Merkinnät tehdään koneellisesti ja siitä tulee ilmetä tien tai kadun nimi ja tulosuunta (ilmansuunta) sekä kaapelityyppi poikkipintoineen. Pylväältä sähköistettävien laitteiden syöttökaapelit merkitään laitteen yksiselitteisellä nimellä Maakaapelirakenteen vaatimustenmukaisuuden osoittaminen Valaistuksen suunnittelu on tehty osin yleiskartan päälle siten, että suunnitelmakartta ei ole kaikilta osin täysin mittatarkka. Päätoteuttaja suorittaa maanalaisten tarvikkeiden tarkemittaukset digitaalisessa muodossa. Reitit kuvataan siten, että kuvan sijaintipaikka tulee olla todennettavissa VALAISTUSRAKENTEET Työnaikana tulee päätoteuttajan varmistaa, että suunnitelma-asiakirjojen mukaiset laitesijainnit eivät ole ristiriidassa standardin SFS-EN määrittämien etäisyysarvojen kanssa. Samalla huomioidaan, ettei pylväitä sijoiteta maanrakennuksen tai vesihuoltojärjestelmän laitteiden kohdalle Valmis valaistusrakenne Valaistusverkon työ käsittää kaikki suunnitelma-aineistossa esitetyt valaistusrakenteet, niiden hankinnat, asennukset, kytkennät ja tarkastukset. Päätoteuttaja vastaa kaikilta osin valaistusverkon rakentamisesta ja valaistusjärjestelmän laadun toteutumisesta. Päätoteuttaja vastaa valaistusjärjestelmä laadun toteutumisesta Loppupiirustukset Urakkaan kuuluu suunnitelma- ja työpiirustusten päivitys asennuksia vastaaviksi ja hyväksyttäminen loppupiirustuksiksi. Loppupiirustuksien osalta noudatetaan InfraRYL 2006 Osa 2 kohdan sisältöä. Päätoteuttaja voi tarvittaessa kustannuksella käyttää valaistussuunnittelijaa loppudokumentoinnin laadinnassa. Edellä mainitut valokuvat liitetään osaksi loppudokumentointia. Pylväillä ja keskuksella tulee olla määritetty x- ja y- koordinaatti, tiedot toimitetaan tilaajalle tilaajan määrittämässä koordinaattimuodossa. Päätoteuttaja toimittaa loppupiirustukset viimeistään vastaanottotarkastuksessa tilaajalle ja sähkösuunnittelijalle sähköisessä muodossa (CD / DVD ja formaateissa pdf, dwg, doc ja xls) sekä tilaajalle paperimuodossa (2 kpl sarjoja paperikopioina)

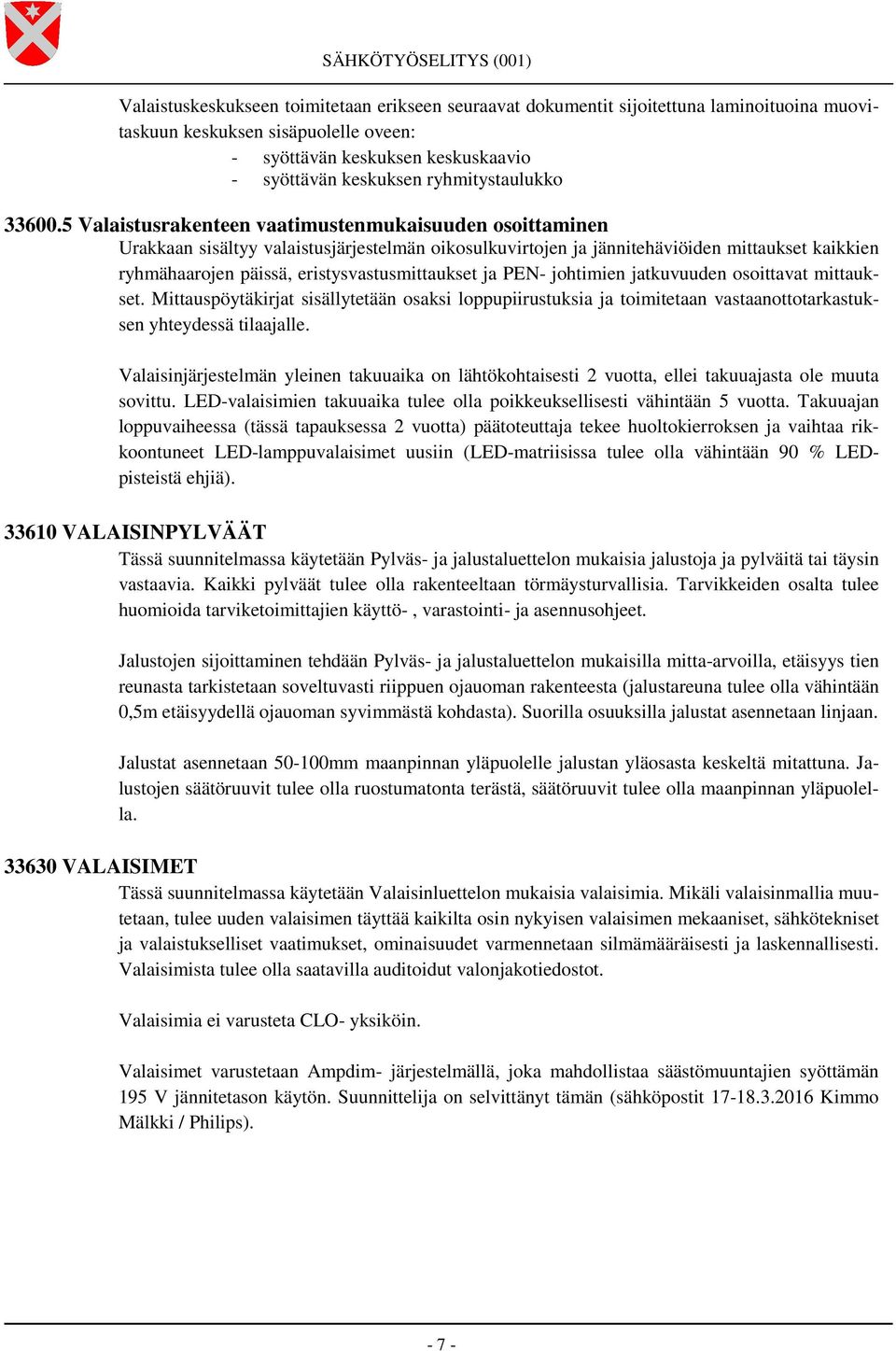

8 Valaistuskeskukseen toimitetaan erikseen seuraavat dokumentit sijoitettuna laminoituoina muovitaskuun keskuksen sisäpuolelle oveen: - syöttävän keskuksen keskuskaavio - syöttävän keskuksen ryhmitystaulukko Valaistusrakenteen vaatimustenmukaisuuden osoittaminen Urakkaan sisältyy valaistusjärjestelmän oikosulkuvirtojen ja jännitehäviöiden mittaukset kaikkien ryhmähaarojen päissä, eristysvastusmittaukset ja PEN- johtimien jatkuvuuden osoittavat mittaukset. Mittauspöytäkirjat sisällytetään osaksi loppupiirustuksia ja toimitetaan vastaanottotarkastuksen yhteydessä tilaajalle. Valaisinjärjestelmän yleinen takuuaika on lähtökohtaisesti 2 vuotta, ellei takuuajasta ole muuta sovittu. LED-valaisimien takuuaika tulee olla poikkeuksellisesti vähintään 5 vuotta. Takuuajan loppuvaiheessa (tässä tapauksessa 2 vuotta) päätoteuttaja tekee huoltokierroksen ja vaihtaa rikkoontuneet LED-lamppuvalaisimet uusiin (LED-matriisissa tulee olla vähintään 90 % LEDpisteistä ehjiä) VALAISINPYLVÄÄT Tässä suunnitelmassa käytetään Pylväs- ja jalustaluettelon mukaisia jalustoja ja pylväitä tai täysin vastaavia. Kaikki pylväät tulee olla rakenteeltaan törmäysturvallisia. Tarvikkeiden osalta tulee huomioida tarviketoimittajien käyttö-, varastointi- ja asennusohjeet. Jalustojen sijoittaminen tehdään Pylväs- ja jalustaluettelon mukaisilla mitta-arvoilla, etäisyys tien reunasta tarkistetaan soveltuvasti riippuen ojauoman rakenteesta (jalustareuna tulee olla vähintään 0,5m etäisyydellä ojauoman syvimmästä kohdasta). Suorilla osuuksilla jalustat asennetaan linjaan. Jalustat asennetaan mm maanpinnan yläpuolelle jalustan yläosasta keskeltä mitattuna. Jalustojen säätöruuvit tulee olla ruostumatonta terästä, säätöruuvit tulee olla maanpinnan yläpuolella VALAISIMET Tässä suunnitelmassa käytetään Valaisinluettelon mukaisia valaisimia. Mikäli valaisinmallia muutetaan, tulee uuden valaisimen täyttää kaikilta osin nykyisen valaisimen mekaaniset, sähkötekniset ja valaistukselliset vaatimukset, ominaisuudet varmennetaan silmämääräisesti ja laskennallisesti. Valaisimista tulee olla saatavilla auditoidut valonjakotiedostot. Valaisimia ei varusteta CLO- yksiköin. Valaisimet varustetaan Ampdim- järjestelmällä, joka mahdollistaa säästömuuntajien syöttämän 195 V jännitetason käytön. Suunnittelija on selvittänyt tämän (sähköpostit Kimmo Mälkki / Philips)

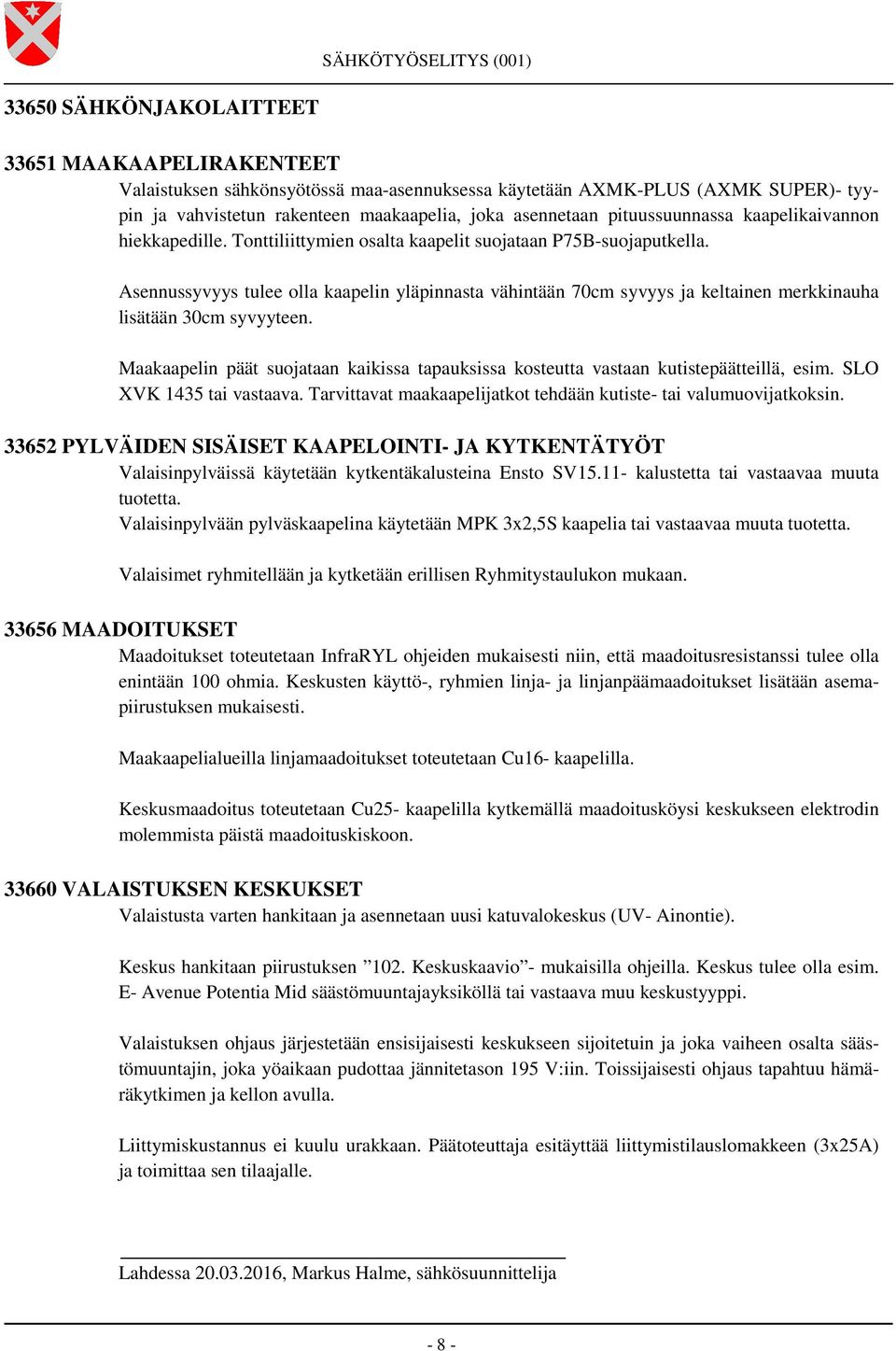

9 33650 SÄHKÖNJAKOLAITTEET SÄHKÖTYÖSELITYS (001) MAAKAAPELIRAKENTEET Valaistuksen sähkönsyötössä maa-asennuksessa käytetään AXMK-PLUS (AXMK SUPER)- tyypin ja vahvistetun rakenteen maakaapelia, joka asennetaan pituussuunnassa kaapelikaivannon hiekkapedille. Tonttiliittymien osalta kaapelit suojataan P75B-suojaputkella. Asennussyvyys tulee olla kaapelin yläpinnasta vähintään 70cm syvyys ja keltainen merkkinauha lisätään 30cm syvyyteen. Maakaapelin päät suojataan kaikissa tapauksissa kosteutta vastaan kutistepäätteillä, esim. SLO XVK 1435 tai vastaava. Tarvittavat maakaapelijatkot tehdään kutiste- tai valumuovijatkoksin PYLVÄIDEN SISÄISET KAAPELOINTI- JA KYTKENTÄTYÖT Valaisinpylväissä käytetään kytkentäkalusteina Ensto SV kalustetta tai vastaavaa muuta tuotetta. Valaisinpylvään pylväskaapelina käytetään MPK 3x2,5S kaapelia tai vastaavaa muuta tuotetta. Valaisimet ryhmitellään ja kytketään erillisen Ryhmitystaulukon mukaan MAADOITUKSET Maadoitukset toteutetaan InfraRYL ohjeiden mukaisesti niin, että maadoitusresistanssi tulee olla enintään 100 ohmia. Keskusten käyttö-, ryhmien linja- ja linjanpäämaadoitukset lisätään asemapiirustuksen mukaisesti. Maakaapelialueilla linjamaadoitukset toteutetaan Cu16- kaapelilla. Keskusmaadoitus toteutetaan Cu25- kaapelilla kytkemällä maadoitusköysi keskukseen elektrodin molemmista päistä maadoituskiskoon VALAISTUKSEN KESKUKSET Valaistusta varten hankitaan ja asennetaan uusi katuvalokeskus (UV- Ainontie). Keskus hankitaan piirustuksen 102. Keskuskaavio - mukaisilla ohjeilla. Keskus tulee olla esim. E- Avenue Potentia Mid säästömuuntajayksiköllä tai vastaava muu keskustyyppi. Valaistuksen ohjaus järjestetään ensisijaisesti keskukseen sijoitetuin ja joka vaiheen osalta säästömuuntajin, joka yöaikaan pudottaa jännitetason 195 V:iin. Toissijaisesti ohjaus tapahtuu hämäräkytkimen ja kellon avulla. Liittymiskustannus ei kuulu urakkaan. Päätoteuttaja esitäyttää liittymistilauslomakkeen (3x25A) ja toimittaa sen tilaajalle. Lahdessa , Markus Halme, sähkösuunnittelija - 8 -
