1 FCG Finnish Consulting Group Oy SKT1700 SIUNTION KUNTA SUNNANVIKIN KAAVA-ALUE KATUVALAISTUS Projekti n:o P14185 SÄHKÖSELOSTUS Urakkalaskentaa varten

2 FCG Finnish Consulting Group Oy SÄHKÖSELOSTUS I SISÄLLYSLUETTELO B RAKENNUTTAMINEN... 1 B1 Rakennuttajan hallinto... 1 B3 Liitynnät ulkopuolisiin verkostoihin... 1 B6 Liittymismaksut... 2 H SÄHKÖENERGIAN JAKELU- JA KÄYTTÖJÄRJESTELMIEN TIEDOT... 2 H01 Suoritusvelvollisuudet uusittavien ja uusien asennusten osalta... 2 H02 Sivusuoritusvelvollisuudet muiden osapuolien töistä aiheutuviin sähköisiin töihin... 2 H03 Huomiointi ja tiedottaminen muille aiheutuvista töistä sähkötöiden toteuttamisen takia 2 H04 Piirustusvelvollisuudet ja toteutuksen dokumentointi... 3 H1 ALUESÄHKÖISTYS... 4 H1.0 Yleistä... 4 H1.1 Aluekaapeloinnit... 4 H1.2 Keskukset... 4 H1.3 Pylväät ja valaisimet... 4 H2.1 Kalusteet ja liitäntälaitteet... 5 H2.2 Tarkastukset... 5

.. 2 H02 Sivusuoritusvelvollisuudet muiden osapuolien töistä aiheutuviin sähköisiin töihin.

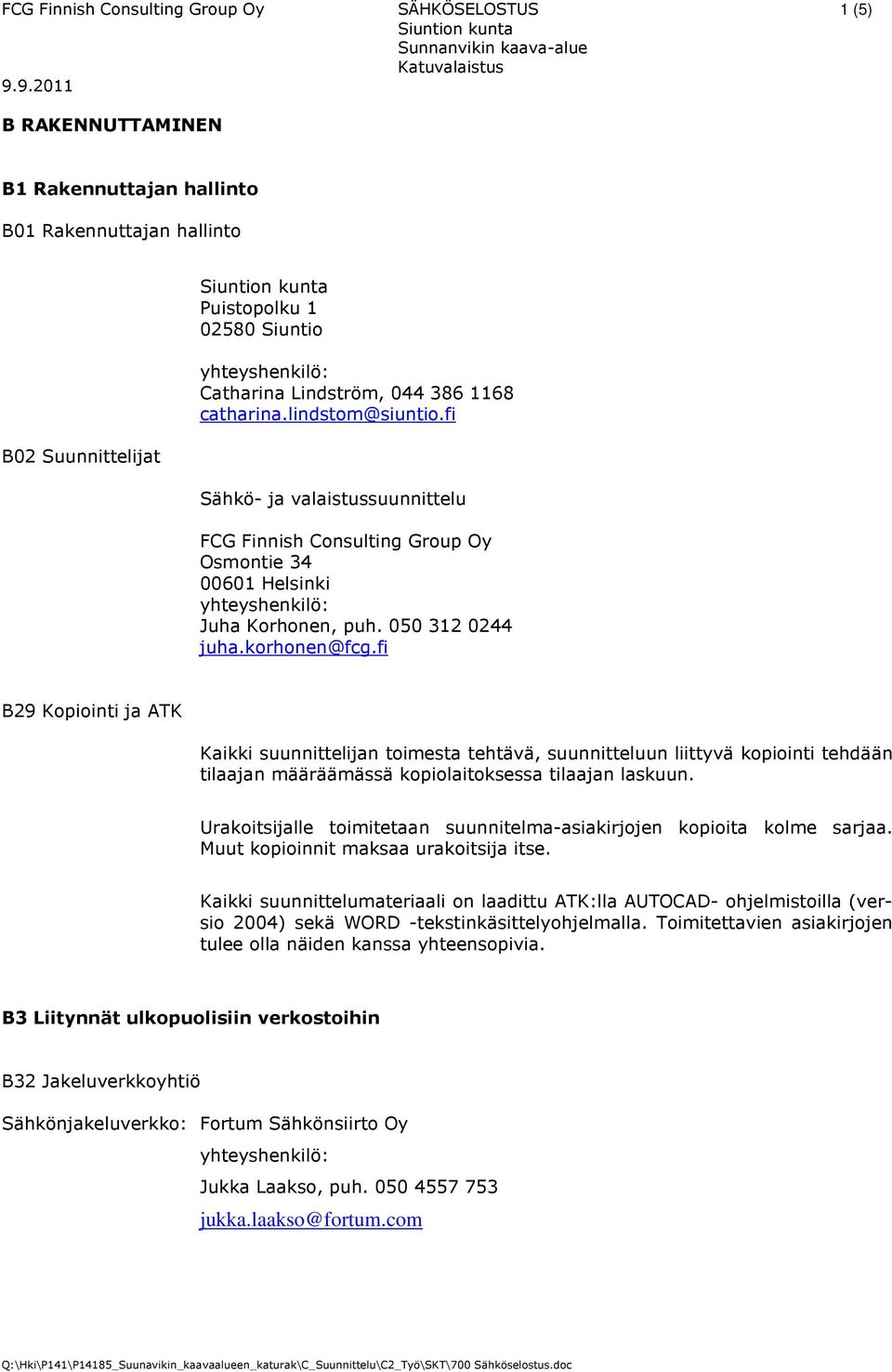

3 FCG Finnish Consulting Group Oy SÄHKÖSELOSTUS 1 (5) B RAKENNUTTAMINEN B1 Rakennuttajan hallinto B01 Rakennuttajan hallinto B02 Suunnittelijat Puistopolku Siuntio yhteyshenkilö: Catharina Lindström, catharina.lindstom@siuntio.fi Sähkö- ja valaistussuunnittelu FCG Finnish Consulting Group Oy Osmontie Helsinki yhteyshenkilö: Juha Korhonen, puh juha.korhonen@fcg.fi B29 Kopiointi ja ATK Kaikki suunnittelijan toimesta tehtävä, suunnitteluun liittyvä kopiointi tehdään tilaajan määräämässä kopiolaitoksessa tilaajan laskuun. Urakoitsijalle toimitetaan suunnitelma-asiakirjojen kopioita kolme sarjaa. Muut kopioinnit maksaa urakoitsija itse. Kaikki suunnittelumateriaali on laadittu ATK:lla AUTOCAD- ohjelmistoilla (versio 2004) sekä WORD -tekstinkäsittelyohjelmalla. Toimitettavien asiakirjojen tulee olla näiden kanssa yhteensopivia. B3 Liitynnät ulkopuolisiin verkostoihin B32 Jakeluverkkoyhtiö Sähkönjakeluverkko: Fortum Sähkönsiirto Oy yhteyshenkilö: Jukka Laakso, puh jukka.laakso@fortum.com

korhonen@fcg.fi B29 Kopiointi ja ATK Kaikki suunnittelijan toimesta tehtävä, suunnitteluun liittyvä kopiointi tehdään tilaajan määräämässä kopiolaitoksessa tilaajan laskuun.

4 FCG Finnish Consulting Group Oy SÄHKÖSELOSTUS 2 (5) B6 Liittymismaksut Urakoitsija tekee sähköliittymisilmoitukset rakennuttajan puolesta. Rakennuttaja maksaa liittymismaksut. H SÄHKÖENERGIAN JAKELU- JA KÄYTTÖJÄRJESTELMIEN TIEDOT Urakassa noudatetaan yleisiä sopimusehtoja YSE 1998 Sähkötöissä noudatettavat yleiset asiakirjat: - Sähköasennuksia koskevat standardit SFS SFS-sähköpiirustusstandardit - sähkölaitosyhdistyksen johdonrakennustöitä koskevat ohjeet - Tienrakennustöiden yleiset laatuvaatimukset ja työselitykset 7510 Tievalaistus (TIEH v- 07) Sähkötöiden hankekohtaiset asiakirjat: - Asiakirjaluettelon mukaiset sähköselostukset ja piirustukset Urakoitsijoista käytettävät nimitykset - sähköurakoitsijasta käytetään nimitystä urakoitsija - sanalla urakka tarkoitetaan sähköurakkaa ja sanalla työselitys tarkoitetaan tätä sähköselostusta - mikäli tarkoitetaan rakennuskohteen muita urakoitsijoita, urakoita tai selostuksia, on ne selvennetty ao. urakan etuliitteellä esim. pääurakka, putkiurakoitsija, ilmanvaihtourakoitsija jne. H01 Suoritusvelvollisuudet uusittavien ja uusien asennusten osalta YSE (Lyhennettynä: työ tehdään asiakirjojen mukaisesti valmiiksi.) Kaikki suunnitelmassa esitettyihin töihin liittyvät sähkötekniset asennustyöt kuuluvat urakkaan vaikkei niitä olisi erikseen mainittukaan, tievalaistus rakennetaan valmiiseen käyttökuntoon. Rakennuttaja edellyttää käytettäväksi vain tuotteita, joilla on voimassa oleva, eurooppalaisten esikuvastandardien mukainen sertifiointi, jossa on otettu huomioon suomalaiset asennus- ym. olosuhteet taikka tuotteita, jotka ovat sertifioituja suomalaisten standardien ja määräysten mukaisesti. Käytettävissä tuotteissa tulee olla CE-merkintä. Tarvikkeet on hyväksytettävä tilaajalla ennen hankintoja. H02 Sivusuoritusvelvollisuudet muiden osapuolien töistä aiheutuviin sähköisiin töihin YSE (Lyhennettynä: Myös kaikki suorituksen toteuttamiseksi tarvittavat työt tehdään. Jos niistä ei ole yksilöllisiä ohjeita, rakennuttaja ei esitä erityisvaatimuksia työtavoille, käytetään rakennuksessa käytettyjä tapoja.) H03 Huomiointi ja tiedottaminen muille aiheutuvista töistä sähkötöiden toteuttamisen takia Rakennuttajalle ilmoitetaan peittyvien asennusten tarkastusajankohdat.

- SFS-sähköpiirustusstandardit - sähkölaitosyhdistyksen johdonrakennustöitä koskevat ohjeet - Tienrakennustöiden yleiset laatuvaatimukset ja työselitykset 7510 Tievalaistus (TIEH 2200048 -v- 07)

5 FCG Finnish Consulting Group Oy SÄHKÖSELOSTUS 3 (5) H04 Piirustusvelvollisuudet ja toteutuksen dokumentointi Piirustukset laaditaan voimassa olevia piirustusstandardeja ja julkisoikeudellisia määräyksiä noudattaen. Piirustusten sisällön tulee täyttää sekä hankkeen valmiiksi saattamiseksi että käytön ja huollon suorittamiseksi asetetut tavoitteet. Kaikkien toteutuksen osapuolten tulee huolehtia tarvitsemiensa piirustusten ja kopioiden tilaamisesta riippumatta siitä kenen hankintaan piirustukset kulloinkin kuuluvat. H041 Suunnitelma-asiakirjat ja niiden laajuus ja sitovuus Suunnitelma-asiakirjojen pätevyysjärjestys on YSE 1998 mukainen, kuitenkin siten täsmennettynä, että sähköurakan asiakirjat pätevät seuraavassa järjestyksessä: - sähköselostus - suunnitelmakartat - muut piirustukset ja luettelot Suunnittelijan laatimat, selostus ja em. piirustukset, muodostavat toisiaan täydentäen kohteen suunnitelman urakkalaskentaa varten tarjoushinnan määrittämiseksi. Mikäli suunnitelma-asiakirjoissa havaitaan epäselvyyksiä, joita ei säännösten ja hyvän asennustavan perusteella voi ratkaista, on urakoitsijan velvollisuus pyytää lisäselvityksiä. Rakennuttaja toimittaa urakoitsijalle, jollei työmaakokouksessa toisin sovita, veloituksetta kolme paperikopiosarjaa suunnittelijan tekemistä piirustuksista toteutussuunnitelmaa ja työpiirustuksia varten urakoitsijan tilauksesta. AU- TOCAD-suunnitelmapiirustukset toimitetaan cd-levyllä. H042 Dokumentoinnin toteuttaminen lopullisesta työtuloksesta Urakoitsija laatii loppupiirustukset sähköurakan osalta. Luovutuspiirustuksina toimitetaan kaikki kohteesta laaditut käyttöä ja huoltoa palvelevat sähköpiirustukset sekä jäljempänä erikseen mainitut asiakirjat. Kaikki luovutettavat piirustukset ja piirustusluettelot merkitään tekstillä LUO- VUTUSPIIRUSTUS sekä varustetaan päiväyksellä. Työstä vastaava henkilö varmentaa allekirjoituksellaan piirustusluettelot. Työmaalla tehdyt muutokset siirretään luovutuspiirustuksiin tarkepiirustuksista. Tarkepiirustussarjaa säilyttää työmaan sähkötöiden työnjohtaja. Tarkepiirustuksiin merkitään kaikki sähköasennuksissa tehdyt poikkeamat välittömästi ko. asennuksen valmistuttua. Luovutuspiirustuksia toimitetaan seuraavasti: - 3 paperikopiosarjaa muovikantisessa rengaskansiossa A4-kokoon taitettuna ja seläkkeillä varustettuna. - 1 sarja suunnittelijalle CD:llä DWG-formaatissa. Yhteen luovutettavaan piirustussarjaan on liitettävä myös seuraavat asiapaperit: - kopio oman työn tarkastuspöytäkirjasta (käyttöönottotarkastus)

Kaikkien toteutuksen osapuolten tulee huolehtia tarvitsemiensa piirustusten ja kopioiden tilaamisesta riippumatta siitä kenen hankintaan piirustukset kulloinkin kuuluvat.

6 FCG Finnish Consulting Group Oy SÄHKÖSELOSTUS 4 (5) Urakoitsijan on toimitettava luovutuspiirustusaineisto myös CD-levykkeellä säilytyskotelossa AUTO-CAD:n DWG-formaatissa. Kaikki luovutusdokumenteista aiheutuneet kustannukset maksaa urakoitsija. H1 ALUESÄHKÖISTYS H1.0 Yleistä H1.1 Aluekaapeloinnit H1.2 Keskukset H1.3 Pylväät ja valaisimet Työhön kuuluu suunnitelmassa esitetyn katuvalaistuksen rakentaminen valmiiseen käyttökuntoon. Valaistus toteutetaan jäykin metallipylväin ja 4-napaisin maakaapelein. Aluekaapeloinnit suoritetaan suunnitelmakarttojen ja ryhmitystaulukoiden mukaisesti. Ryhmitys vaiheiden L1, L2 ja L3 kesken tehdään tasaisesti. Kaapelit asennetaan hienolla hiekalla sorastettuun kaapeliojaan väh. 70cm:n syvyyteen. Kaapelit suojataan kauttaaltaan 110mm:n suojaputkella sekä varoitusnauhalla, joka asennetaan 20cm:n syvyyteen maanpinnasta, suojaputki teiden alituksissa lujuusluokkaa A, muilta osin lujuusluokkaa B. Valaistuslinja varustetaan maadoituksella asemapiirustukseen merkatuilla pylväillä (25m Cu16 asennettuna kaapeliojaan). Urakkaan kuuluu ao. kaavion mukaiset katuvalaistuskeskukset asennettuna jalustallisiin katujakokaappeihin, esim. ABB:n Näpsä-sarjaa + liittymiskaapeli. Keskusten sijainti tarkennetaan maastossa. Valaistuksen ohjausta varten asennetaan lähimpään pylvääseen 4m:n korkeuteen urakkaan kuuluva hämäräkytkin. Hämäräkytkin esim. Theben. Hämäräkytkin varustetaan lumisuojalla. Kaapeli tulee suojata asianmukaisesti. Keskuksen valaistuslähtöjä voidaan ohjata myös nykyisen verkon vyörytysohjauksella. Keskukseen tulee tilavaraus ja johdotus säätömuuntajalle. Katujakokaappi on oltava vastaavaa tyyppiä, kuin alueen muut uudet katujakokaapit. Katujakokaapin asennuksessa jalustan täyttö ja tiivistys on tehtävä niin, että katujakokaapin ristimitta säilyy ja että ovet avautuvat ja sulkeutuvat moitteettomasti Urakoitsijan tulee varmistaa keskuksen kojeiston oikosulkukestoisuus, joka määräytyy käyttöpaikalla esiintyvän suurimman oikosulkuvirran perusteella. Urakoitsijan tulee varmistaa oikosulkuvirran riittävyys ao. ryhmälähdön sulakkeisiin nähden. Pylväät valaisimineen on esitetty valaisinpylväs- ja jalustaluettelossa, ryhmitys vaiheiden kesken ryhmitystaulukossa.

3 Pylväät ja valaisimet Työhön kuuluu suunnitelmassa esitetyn katuvalaistuksen rakentaminen valmiiseen käyttökuntoon. Valaistus toteutetaan jäykin metallipylväin ja 4-napaisin maakaapelein.

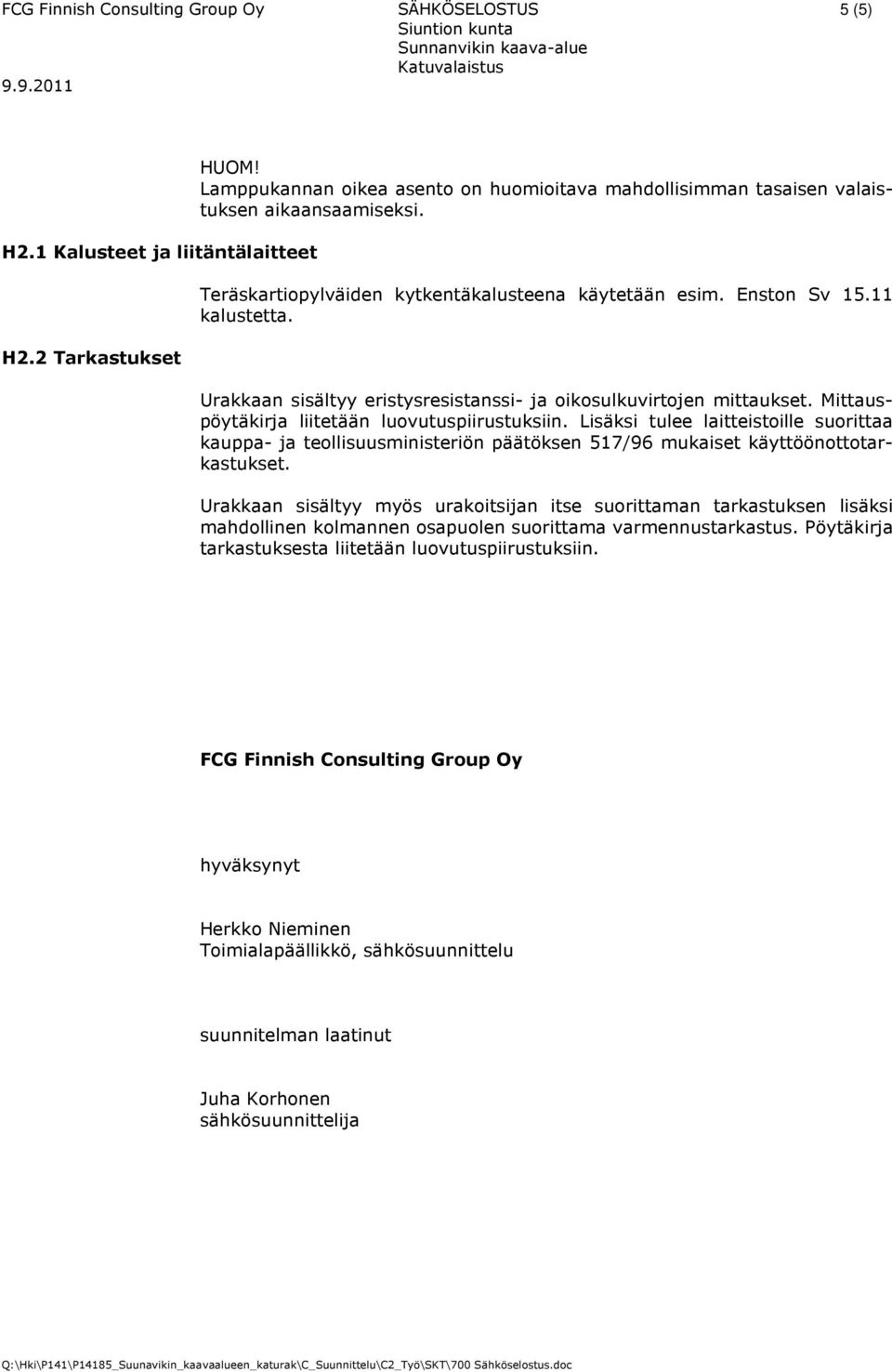

7 FCG Finnish Consulting Group Oy SÄHKÖSELOSTUS 5 (5) H2.1 Kalusteet ja liitäntälaitteet H2.2 Tarkastukset HUOM! Lamppukannan oikea asento on huomioitava mahdollisimman tasaisen valaistuksen aikaansaamiseksi. Teräskartiopylväiden kytkentäkalusteena käytetään esim. Enston Sv kalustetta. Urakkaan sisältyy eristysresistanssi- ja oikosulkuvirtojen mittaukset. Mittauspöytäkirja liitetään luovutuspiirustuksiin. Lisäksi tulee laitteistoille suorittaa kauppa- ja teollisuusministeriön päätöksen 517/96 mukaiset käyttöönottotarkastukset. Urakkaan sisältyy myös urakoitsijan itse suorittaman tarkastuksen lisäksi mahdollinen kolmannen osapuolen suorittama varmennustarkastus. Pöytäkirja tarkastuksesta liitetään luovutuspiirustuksiin. FCG Finnish Consulting Group Oy hyväksynyt Herkko Nieminen Toimialapäällikkö, sähkösuunnittelu suunnitelman laatinut Juha Korhonen sähkösuunnittelija

Urakkaan sisältyy eristysresistanssi- ja oikosulkuvirtojen mittaukset. Mittauspöytäkirja liitetään luovutuspiirustuksiin.
