33114 Televerkon maakaapelit

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "33114 Televerkon maakaapelit"

Transkriptio

1 InfraRYL / TK330, päivitys Televerkon maakaapelit Tässä luvussa esitetään televerkon maa- ja kanavakaapelirakenteita ja niiden eri asennusmenetelmiä koskevat yleiset laatuvaatimukset. Rata-alueilla noudatetaan julkaisua Yleisohje johdoista ja kaapeleista Ratahallintokeskuksen alueella. Maanteiden tiealueilla noudatetaan julkaisua Sähkö- ja telejohdot ja maantiet. Vesiliikennealueilla noudatetaan Liikenneviraston ohjetta Ilmajohtojen, kaapeleiden ja muiden johtojen asettamisesta ja merkitsemisestä. Telekaapeleiden vähimmäisasennussyvyydet esitetään kohdassa Suunnitteluohjeita esitetään ohjeessa Infra Infra 2015 Määrämittausohje Kaapelikaivannot, InfraRYL Maakaapelit, InfraRYL Rata-alueilla noudatetaan julkaisua Yleisohje johdoista ja kaapeleista Ratahallintokeskuksen alueella, Ratahallintokeskuksen (nyk. Liikennevirasto) julkaisuja B 13 Sähkö- ja telejohdot ja maatiet, Liikennevirasto Ilmajohtojen, kaapeleiden ja muiden johtojen asettaminen ja merkitseminen, Liikennevirasto Infra Televerkon kaapelien asennusmenetelmät. Ketjusahaus, jyrsintä ja mikro-ojitus, ohjekortti Televerkon maakaapelirakenteiden tarvikkeet Kaapelinsuojaputket Kaapelisuojausputkitukset ovat kaivualueen haltijan lupaehtojen ja tilaajan suunnitelmien mukaiset. Putkituksissa käytetään kumitiivisteellisiä määräysten mukaisia muoviputkia seuraavasti: Kaapelinsuojaputkitukset ovat asennussyvyydeltään ja materiaaleiltaan standardien, kaivualueen haltijan sekä tilaajan suunnitelmien mukaiset käyttötarkoituksen mukaan. Suojauksien vähimmäisvaatimukset lujuusluokan A muoviputki ajoratojen alituksissa lujuusluokan B muoviputki asennussyvyydellä 0,3 < 0,7m (muut alueet). Standardien mukaisien suojaputkien lujuusluokitukset: Iskun- ja puristuskestävyyden mukaan SFS-EN Lujuusluokan mukaan SFS 5608 Rengasjäykkyysvaatimukset SFS 5608 Kaapeliputket ovat standardin SFS 5608 mukaisia kaapelinsuojaputkia. Lujuusluokan C muoviputkea käytetään asennussyvyydellä 0,5 < 0,7 m. Standardi SFS 5608 määrittää energiakaapelin suojaputken tai -kourun väriksi keltaisen ja telekaapelin suojaputken tai -kourun väriksi punaisen.

2 InfraRYL / TK330, päivitys 2 Betonisten suojaputkien, betonikaukaloiden yms. laatuvaatimukset esitetään jaksossa Betonirakenteet, InfraRYL SFS 5608 Maahan asennettavat kaapelinsuojukset ja varoitusnauhat. Rakenne ja koestus Halkaistut kaapelinsuojaputket Halkaistu kaapelinsuojaputki täyttää vastaavat lujuusominaisuudet kuin vastaavaan paikkaan asennettava kaapelinsuojaputki. Standardi SFS 5608 luokittelee halkaistun suojaputken kaapelikouruksi. SFS 5608 Maahan asennettavat kaapelinsuojukset ja varoitusnauhat. Rakenne ja koestus Mikrokanavaniput Mikrokanavanipulla tarkoitetaan yhden tai usean mikrokanavan (patteri) muodostamaa kokonaisuutta. Mikrokanavanipun on täytettävä standardin SFS-EN vaatimukset. SFS-EN Optical fibre cables. Part 5: Sectional specification. Microduct cabling forinstallation by blowing Suojatäytön materiaali Jyrsintäuran suojatäytön materiaali Katu- ja tierakenteissa jyrsintäuran suojatäyttö tehdään jyrsintärouheella (ei mikrokanaville, ks. kohta ), kuvan 33114:K1 rakeisuusvaatimusten mukaisella hiekalla, kivituhkalla tai hienolla kalliomurskeella KaM 0/11. Suojatäytön on oltava kadun- tai tienpitäjän ohjeiden mukainen. Katualueiden ulkopuolella jyrsintäura voidaan täyttää myös hiekalla 0,02/2,0 mm. Pinnan viimeistelyyn käytetään yleensä kohteen pintamaita Hiekkasuojatun putkituksen suojatäytön materiaali Pohjahiekan ja suojatäytön raekoko on tilaajan määrittämä. Hiekkasuojatun putkituksen suojatäyttö on kuvan 33114:K1 rakeisuusvaatimusten mukaista hiekkaa.

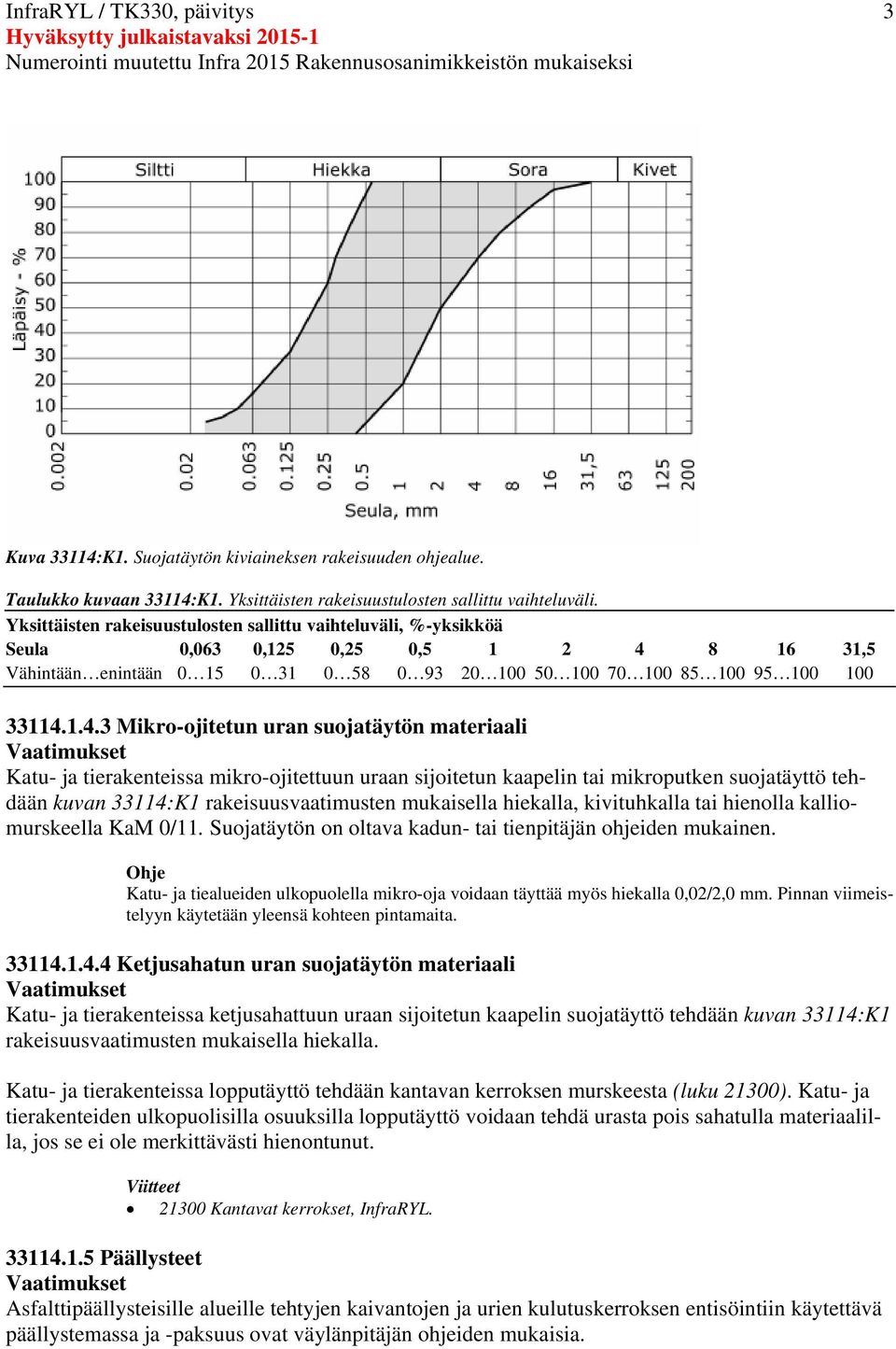

3 InfraRYL / TK330, päivitys 3 Kuva 33114:K1. Suojatäytön kiviaineksen rakeisuuden ohjealue. Taulukko kuvaan 33114:K1. Yksittäisten rakeisuustulosten sallittu vaihteluväli. Yksittäisten rakeisuustulosten sallittu vaihteluväli, %-yksikköä Seula 0,063 0,125 0,25 0, ,5 Vähintään enintään Mikro-ojitetun uran suojatäytön materiaali Katu- ja tierakenteissa mikro-ojitettuun uraan sijoitetun kaapelin tai mikroputken suojatäyttö tehdään kuvan 33114:K1 rakeisuusvaatimusten mukaisella hiekalla, kivituhkalla tai hienolla kalliomurskeella KaM 0/11. Suojatäytön on oltava kadun- tai tienpitäjän ohjeiden mukainen. Katu- ja tiealueiden ulkopuolella mikro-oja voidaan täyttää myös hiekalla 0,02/2,0 mm. Pinnan viimeistelyyn käytetään yleensä kohteen pintamaita Ketjusahatun uran suojatäytön materiaali Katu- ja tierakenteissa ketjusahattuun uraan sijoitetun kaapelin suojatäyttö tehdään kuvan 33114:K1 rakeisuusvaatimusten mukaisella hiekalla. Katu- ja tierakenteissa lopputäyttö tehdään kantavan kerroksen murskeesta (luku 21300). Katu- ja tierakenteiden ulkopuolisilla osuuksilla lopputäyttö voidaan tehdä urasta pois sahatulla materiaalilla, jos se ei ole merkittävästi hienontunut Kantavat kerrokset, InfraRYL Päällysteet Asfalttipäällysteisille alueille tehtyjen kaivantojen ja urien kulutuskerroksen entisöintiin käytettävä päällystemassa ja -paksuus ovat väylänpitäjän ohjeiden mukaisia.

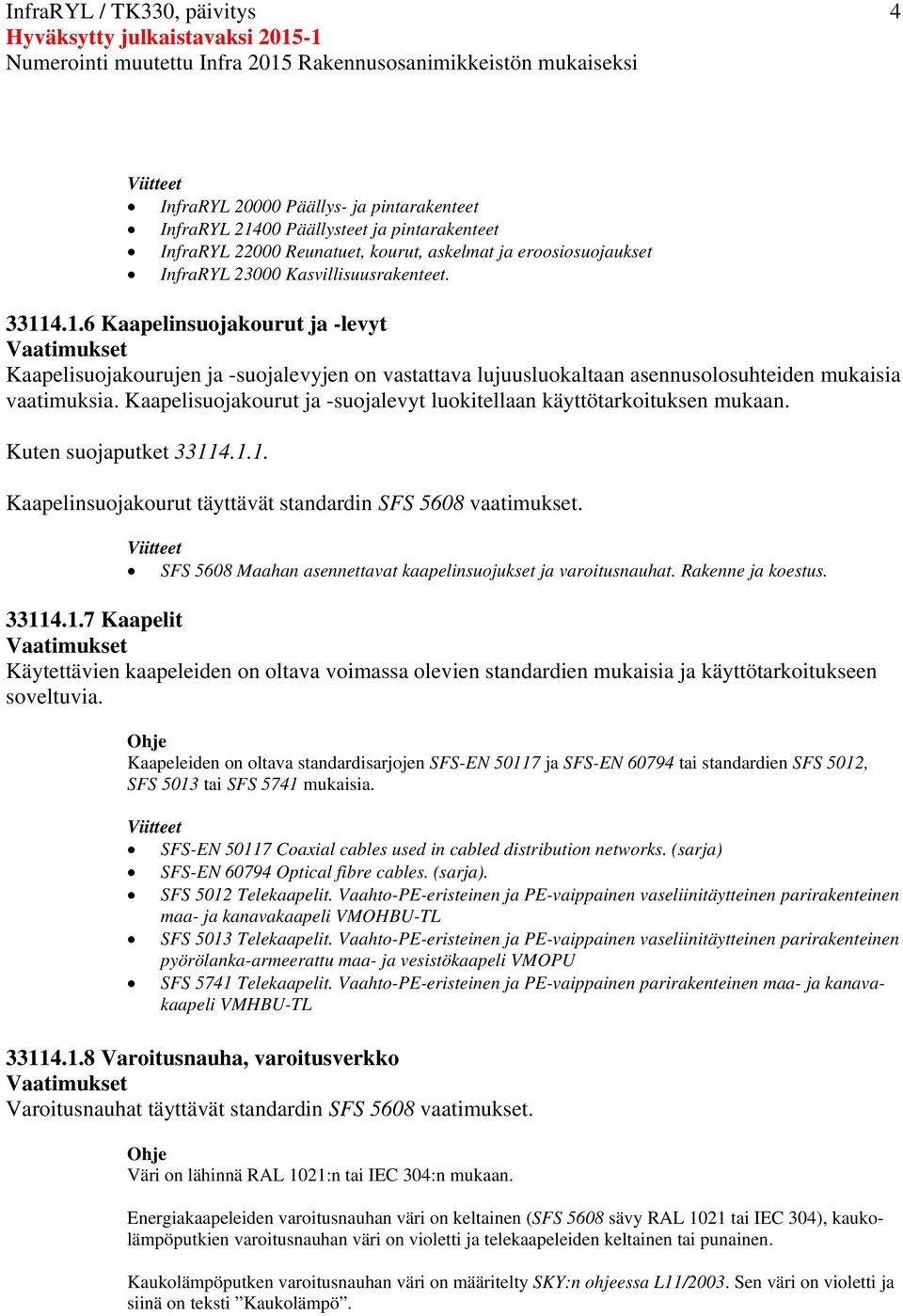

4 InfraRYL / TK330, päivitys 4 InfraRYL Päällys- ja pintarakenteet InfraRYL Päällysteet ja pintarakenteet InfraRYL Reunatuet, kourut, askelmat ja eroosiosuojaukset InfraRYL Kasvillisuusrakenteet Kaapelinsuojakourut ja -levyt Kaapelisuojakourujen ja -suojalevyjen on vastattava lujuusluokaltaan asennusolosuhteiden mukaisia vaatimuksia. Kaapelisuojakourut ja -suojalevyt luokitellaan käyttötarkoituksen mukaan. Kuten suojaputket Kaapelinsuojakourut täyttävät standardin SFS 5608 vaatimukset. SFS 5608 Maahan asennettavat kaapelinsuojukset ja varoitusnauhat. Rakenne ja koestus Kaapelit Käytettävien kaapeleiden on oltava voimassa olevien standardien mukaisia ja käyttötarkoitukseen soveltuvia. Kaapeleiden on oltava standardisarjojen SFS-EN ja SFS-EN tai standardien SFS 5012, SFS 5013 tai SFS 5741 mukaisia. SFS-EN Coaxial cables used in cabled distribution networks. (sarja) SFS-EN Optical fibre cables. (sarja). SFS 5012 Telekaapelit. Vaahto-PE-eristeinen ja PE-vaippainen vaseliinitäytteinen parirakenteinen maa- ja kanavakaapeli VMOHBU-TL SFS 5013 Telekaapelit. Vaahto-PE-eristeinen ja PE-vaippainen vaseliinitäytteinen parirakenteinen pyörölanka-armeerattu maa- ja vesistökaapeli VMOPU SFS 5741 Telekaapelit. Vaahto-PE-eristeinen ja PE-vaippainen parirakenteinen maa- ja kanavakaapeli VMHBU-TL Varoitusnauha, varoitusverkko Varoitusnauhat täyttävät standardin SFS 5608 vaatimukset. Väri on lähinnä RAL 1021:n tai IEC 304:n mukaan. Energiakaapeleiden varoitusnauhan väri on keltainen (SFS 5608 sävy RAL 1021 tai IEC 304), kaukolämpöputkien varoitusnauhan väri on violetti ja telekaapeleiden keltainen tai punainen. Kaukolämpöputken varoitusnauhan väri on määritelty SKY:n ohjeessa L11/2003. Sen väri on violetti ja siinä on teksti Kaukolämpö.

5 InfraRYL / TK330, päivitys 5 SFS 5608 Maahan asennettavat kaapelinsuojukset ja varoitusnauhat. Rakenne ja koestus Kaukolämpöjohtojen suunnittelu- ja rakentamisohjeet. Raportti L Kaapelien paikannettavuus Jos kaapeli tai putkipatteri ei sisällä metallia, on jälkeenpäin tehtävien paikannusten varmistamiseksi asennettava metallijohdin, Metallijohtimen on oltava korroosionkestävää. Merkkiantenneja asennetaan tarvittaessa kaapelireitin epäjatkuvuuskohtiin: putkien päihin, mutkiin ja haarakohtiin. Asennetuista laitteista taltioidaan sekä taso- että korkeussijainti. Matala-asennettujen laitteiden (asennussyvyys < 0,5 m) osalta sijaintitietokartoista on yksiselitteisesti ilmettävä, että kyseessä on matala-asennus. (Ks. ohjekortti Infra ). Infra Televerkon kaapelien asennusmenetelmät. Ketjusahaus, jyrsintä ja mikro-ojitus, ohjekortti Televerkon maakaapelien alusta Kiviainesarina on luvun mukainen. Kaapelikaivanto on luvun mukainen. Kaivannon seinämien tuenta on jakson mukainen. Kalliokaivanto on jakson mukainen. Asennusalusta on luvun mukainen. Siirtymärakenteet ovat luvun mukaiset Kiviainesarinat, InfraRYL Kaapelikaivannot, InfraRYL Kaivannon tukirakenteet, InfraRYL Kalliokanaalit, -syvennykset ja -kuopat, InfraRYL Asennusalustat, InfraRYL Siirtymäkiilat, InfraRYL Televerkon maakaapelien asentaminen Kaapelikaivannot yleistä Kaapelikaivannot tehdään siten, että kaapelit voidaan asentaa ja putkitukset/kanavat rakentaa suunnitelma-asiakirjojen mukaisesti sallittujen mittapoikkeamien rajoissa.

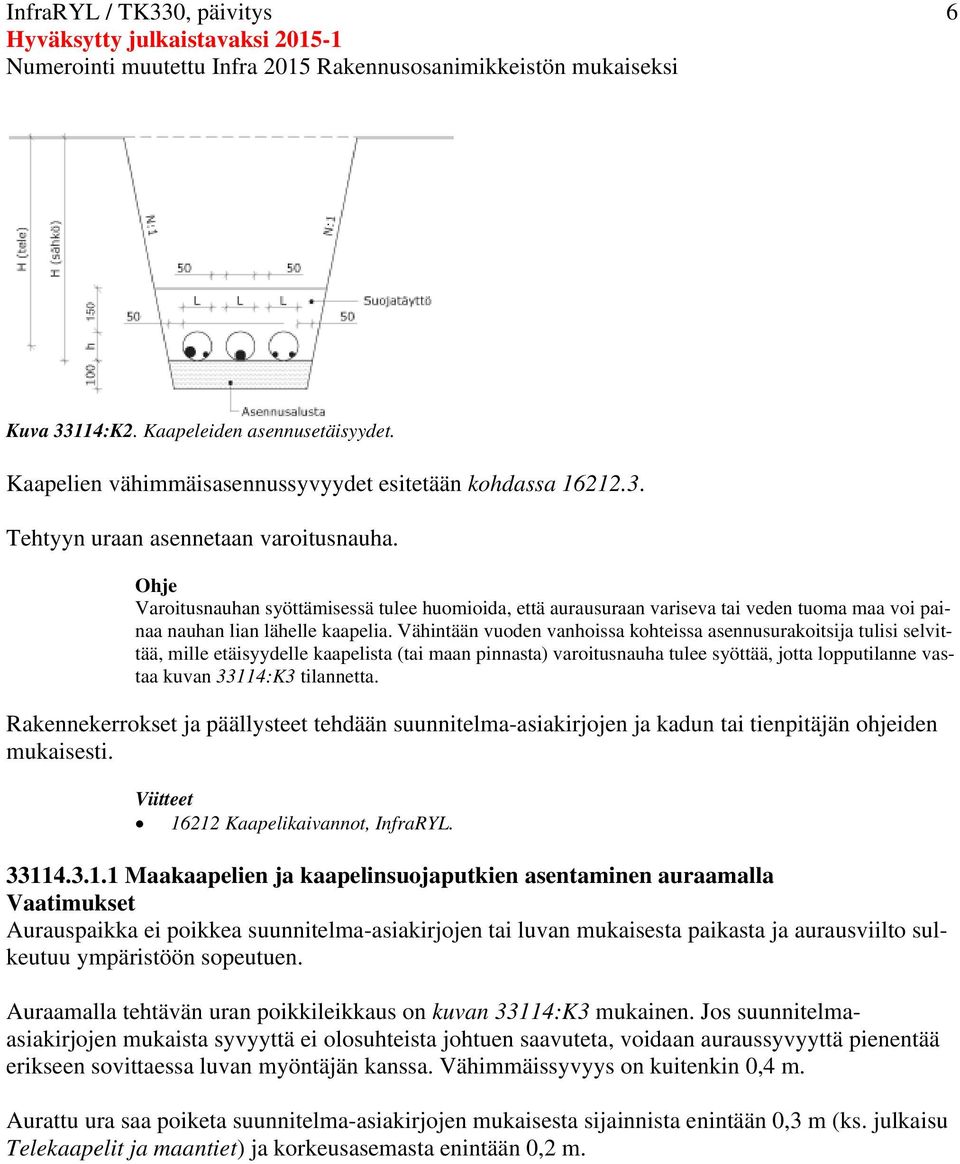

6 InfraRYL / TK330, päivitys 6 Kuva 33114:K2. Kaapeleiden asennusetäisyydet. Kaapelien vähimmäisasennussyvyydet esitetään kohdassa Tehtyyn uraan asennetaan varoitusnauha. Varoitusnauhan syöttämisessä tulee huomioida, että aurausuraan variseva tai veden tuoma maa voi painaa nauhan lian lähelle kaapelia. Vähintään vuoden vanhoissa kohteissa asennusurakoitsija tulisi selvittää, mille etäisyydelle kaapelista (tai maan pinnasta) varoitusnauha tulee syöttää, jotta lopputilanne vastaa kuvan 33114:K3 tilannetta. Rakennekerrokset ja päällysteet tehdään suunnitelma-asiakirjojen ja kadun tai tienpitäjän ohjeiden mukaisesti Kaapelikaivannot, InfraRYL Maakaapelien ja kaapelinsuojaputkien asentaminen auraamalla Aurauspaikka ei poikkea suunnitelma-asiakirjojen tai luvan mukaisesta paikasta ja aurausviilto sulkeutuu ympäristöön sopeutuen. Auraamalla tehtävän uran poikkileikkaus on kuvan 33114:K3 mukainen. Jos suunnitelmaasiakirjojen mukaista syvyyttä ei olosuhteista johtuen saavuteta, voidaan auraussyvyyttä pienentää erikseen sovittaessa luvan myöntäjän kanssa. Vähimmäissyvyys on kuitenkin 0,4 m. Aurattu ura saa poiketa suunnitelma-asiakirjojen mukaisesta sijainnista enintään 0,3 m (ks. julkaisu Telekaapelit ja maantiet) ja korkeusasemasta enintään 0,2 m.

7 InfraRYL / TK330, päivitys 7 Kuva 33114:K3. Aurattu ura. Käytettävän koneen koon ja laitevalikoiman tulee olla oikeassa suhteessa tarvittavaan vetovoimaan ja työskentelyolosuhteisiin. Aurauslaitteiston tulee olla rakenteeltaan sellainen ja auraustyö tulee järjestää siten, että kaapelia ei tarvitse katkaista, jos kohteessa joudutaan käyttämään jotain muuta asennustapaa. Auraustyön yhteydessä asennetaan kaapelivaroitusnauha. Telekaapelit ja maantiet, Tiehallinto Maakaapelien asentaminen jyrsimällä Jyrsityn uran sijainti on suunnitelma-asiakirjojen mukainen. Jyrsityn uran poikkileikkaus on kuvan 33114:K4 mukainen. Uran kohdalla oleva päällyste entisöidään kadun- tai tienpitäjän ohjeiden mukaisesti kohteen ympäristön vaatimuksia vastaavaksi.

8 InfraRYL / TK330, päivitys 8 Kuva 33114:K4. Jyrsitty ura. Jyrsintäuran suojatäyttö ajoradoilla tehdään kuivalla materiaalilla, jotta ura täyttyy mahdollisimman hyvin. Kuiva suojatäyttömateriaali levitetään uraan ja uran tiivistämisessä käytetään apuna vesikastelua Mikrokanavien ja kaapelien asentaminen mikro-ojittamalla Mikro-ojitetun uran sijainti on suunnitelma-asiakirjojen mukainen. Mikro-ojitetun uran poikkileikkaus on kuvan 33114:K5 mukainen. Uran kohdalla oleva päällyste entisöidään kadun- tai tienpitäjän ohjeiden mukaisesti kohteen ympäristön vaatimuksia vastaavaksi.

9 InfraRYL / TK330, päivitys 9 Kuva 33114:K5. Mikro-ojitettu ura. Mikro-ojitetun uran suojatäyttö tehdään katu- ja tierakenteissa kuivalla materiaalilla, jotta ura täyttyy mahdollisimman hyvin. Kuiva suojatäyttömateriaali levitetään uraan ja uran tiivistämisessä käytetään apuna vesikastelua Maakaapelien asentaminen ketjusahaamalla Ketjusahatun uran sijainti on suunnitelma-asiakirjojen mukainen. Ketjusahatun uran poikkileikkaus on kuvan 33114:K6 mukainen. Uran kohdalla oleva päällyste entisöidään kadun- tai tienpitäjän ohjeiden mukaisesti kohteen ympäristön vaatimuksia vastaavaksi. Kuva 33114:K6. Ketjusahattu ura.

10 InfraRYL / TK330, päivitys 10 Ketjusahatun uran suojatäyttö tehdään katu- ja tierakenteissa kuivalla materiaalilla, jotta ura täyttyy mahdollisimman hyvin. Kuiva suojatäyttömateriaali levitetään uraan ja uran tiivistämisessä käytetään apuna vesikastelua Kaapelinsuojaputkien asentaminen kaivantoon Putkitukset rakennetaan suunnitelma-asiakirjojen mukaisesti. Varaputkien päät tulpataan vesitiiviisti. Kaapeliputket asennetaan kaapelikaivantoon asennusalustalle kuvan 33114:K7 vähimmäisetäisyyksien mukaisesti. Ajoratojen alituksissa putkitus ulottuu vähintään 500 mm jalkakäytävän puolelle ja 300 mm piennaralueen ulkopuolelle kuvan 33114:K8 mukaisesti. Sähköratojen alituksissa putkituksen mitat ovat julkaisun Sähkörataohjeet mukaiset. Kuva 33114:K7. Hiekkasuojattu kanava.

11 InfraRYL / TK330, päivitys 11 Kuva 33114:K8. Ajoradan alitusputken asennus. Putkien, putken osien ja muiden tarvikkeiden käsittelyssä noudatetaan tuotteen valmistajan antamia ohjeita. Tarvikkeiden saavuttua työmaalle ne tulee välittömästi tarkastaa alustavasti. Vioittuneet tai muuten tämän luvun vaatimusten tai suunnitelma-asiakirjojen mukaan kelpaamattomat materiaalit poistetaan viipymättä työmaalta. Asentamisessa noudatetaan putkien ja tarvikkeiden valmistajien ohjeita. Asennustöitä ei tehdä, jos ilman lämpötila asennuspaikalla on alempi kuin putkien tai tarvikkeiden valmistajan suosittelema alin asennuslämpötila. Ennen asentamista tarkastetaan, että putkikaivanto ja asennusalusta ovat suunnitelma-asiakirjojen mukaisia. Putket asennetaan siten, että ne tukeutuvat koko pituudeltaan asennusalustaan. Putkia ei saa asentaa jäätyneelle alustalle. Asennettaessa putkia tunkkaamalla tms. noudatetaan soveltuvin osin luvun vaatimuksia Ratarakenteiden alitukset, InfraRYL Sähkörataohjeet, Ratahallintokeskuksen (nyk. Liikennevirasto) julkaisuja B 22 Yleisohje johdoista ja kaapeleista Ratahallintokeskuksen alueella, Ratahallintokeskuksen (nyk. Liikennevirasto) julkaisuja B Hiekkasuojatun putkituksen asentaminen Putkitus asennetaan suunnitelma-asiakirjojen mukaisesti. Varaputkien päät tulpataan vesitiiviisti.

12 InfraRYL / TK330, päivitys 12 Putket asennetaan kaapelikaivantoon asennusalustalle kuvan 33114:K7 vähimmäisetäisyyksien mukaisesti. Putkien, putken osien ja muiden tarvikkeiden käsittelyssä noudatetaan tuotteen valmistajan antamia ohjeita. Hiekkasuojatun kanavan kaapeliputket asennetaan putkirivi kerrallaan. Putket eivät saa olla kiinni toisissaan. Suojakerrosmateriaali levitetään asennetun putkirivin päälle siten, että hiekka valuu putkien väliin ja alle. Suojahiekka muodostaa seuraavan putkirivin asennusalustan. Suojatäytön eri vaiheet tehdään lapiotyönä tai muilla sellaisilla menetelmillä, että putket eivät siirry tai vaurioidu. Putkia ei saa asentaa jäätyneelle asennusalustalle, eikä jäätynyttä suojatäyttömateriaalia saa käyttää. Hiekan tulee ympäröidä putket mahdollisimman hyvin, jotta kanavaputket saavat riittävän sivutuen ja sähkökaapelit tarpeellisen jäähdytyksen Telekaapelin asentaminen Maahan asennettaessa kaapelit sijoitetaan kuvien 33114:K2...K6 mukaisesti urien tai kaivantojen pohjalle, uran ja kaivannon syvyys määräytyy luvun mukaan. Maahan asennettava kaapeli suojataan myös isoilta tai teräviltä kiviltä tms. esineiltä joko mekaanisella suojalla, esimerkiksi putkella, tai käyttämällä kaapelin ympärillä hienojakoista suojahiekkaa, kuva 33114:K1. Maassa olevan kaapelin yläpuolelle noin 0,3 m:n tai syvyyssuunnassa noin uran puoliväliin asetetaan tarvittaessa varoitusnauha varoittamaan kaapelin sijaintia maata kaivettaessa. Asennussyvyys riippuu paikallisista olosuhteista kuten maan laadusta ja sen routimisesta, maan omistussuhteista ja käyttötarkoituksesta, mahdollisen liikenteen määrästä ja luonteesta tms. tekijöistä. Kaapeliojat, pääryhmä 71, HPO Vakiorakenteet Kaapelin asentaminen putkeen Kaapelin veto putkeen Kaapelin veto tehdään suunnitelma-asiakirjojen ja kaapelin valmistajan ohjeiden mukaisesti siten, että suurimpia sallittuja vetokuormituksia ei ylitetä ja pienimpiä sallittuja taivutussäteitä ei aliteta. Kaapelit vedetään putkeen siten, että kaapeli joutuu vetotyön aikana mahdollisimman vähän muodonmuutoksen kohteeksi. Kaapelin vetokitkaa pyritään vähentämään mahdollisimman paljon kelojen sijoituksella. Veto-osuuksilla tulee olla riittävällä tiheydellä kaapelikaivoja tai muita paikkoja, joissa kaapelin vetoa voidaan avustaa niin, että kaapeli voidaan vetää suurimpia sallittuja vetokuormia ylittämättä. Vetotyössä noudatetaan kaapelin valmistajan antamia suosituksia sallittavasta asennuslämpötilasta, vetokuormituksista ja taivutussäteistä. Kaapeleiden asennustyön aikaiset siirrot, välivarastointi ja kuljetukset tehdään kaapelikeloja käyttäen.

13 InfraRYL / TK330, päivitys Kaapelin ja mikrokaapelin puhaltaminen putkeen Kaapelien puhaltaminen putkeen tai kanavaan tehdään suunnitelma-asiakirjojen mukaisesti ottaen huomioon asennettava kaapeli ja putkitus Kaapelin asentaminen kaivantoon Kaapeli asennetaan kaivantoon suunnitelma-asiakirjojen ja kaapelin valmistajan ohjeiden mukaisesti siten, että pienimpiä sallittuja taivutussäteitä ei aliteta. Kaapelit lasketaan asennusalustalle mahdollisimman vähin työvaihein. Asennuksessa varotaan kaapelin hankautumista. Kun kaivantoon asennetaan useampia kaapeleita, otetaan asennussuunnitelmassa huomioon kaapeleiden kourutukset ja risteilyt. Asennuksessa noudatetaan kaapelin valmistajan antamia suosituksia sallittavasta asennuslämpötilasta Kourutus Kaapelit suojataan tarvittaessa suunnitelma-asiakirjojen mukaisilla kaapelinsuojakouruilla. Kaapelinsuojakourut asennetaan siten, että ne tukeutuvat asennusalustaan, eivätkä jää kannatukselle kaapelista. Vierekkäiset suojakourut voidaan asentaa kiinni toisiinsa. Kourut eivät saa vahingoittaa kaapelin vaippaa. Kourujen tulee limittyä riittävästi Varoitusnauhan asentaminen Kaapeleiden yläpuolelle maahan asennetaan varoitusnauha varoittamaan kaapelin sijainnista. Varoitusnauha asennetaan noin 0,3 m:n syvyydelle maanpinnasta tai noin kaivannon/uran puoliväliin. Tavoite on, että suojanauha on myös 0,2...0,3 m kaapelin yläpuolella Valmis televerkon maakaapeliasennus Valmis maakaapeliasennus on suunnitelma-asiakirjojen mukainen. Yksittäisen kaapelin sijainti saa poiketa suunnitellusta enintään 100 mm. Kaivannon päällysrakenne on entisöity päällysrakenteen vaatimuksia vastaavaksi Televerkon maakaapeliasennuksen kelpoisuuden osoittaminen Tarkemittaukset Standardin SFS mukaan on maahan tai veteen asennettavien kaapelien sijainnista laadittava sijaintikartta. Kaapelin sijaintimerkinnän kartassa on nojauduttava koordinaatistoon tai pysyviin, maastossa oleviin kiintopisteisiin. Kartoitus tehdään ennen kaapeliojien täyttöä.

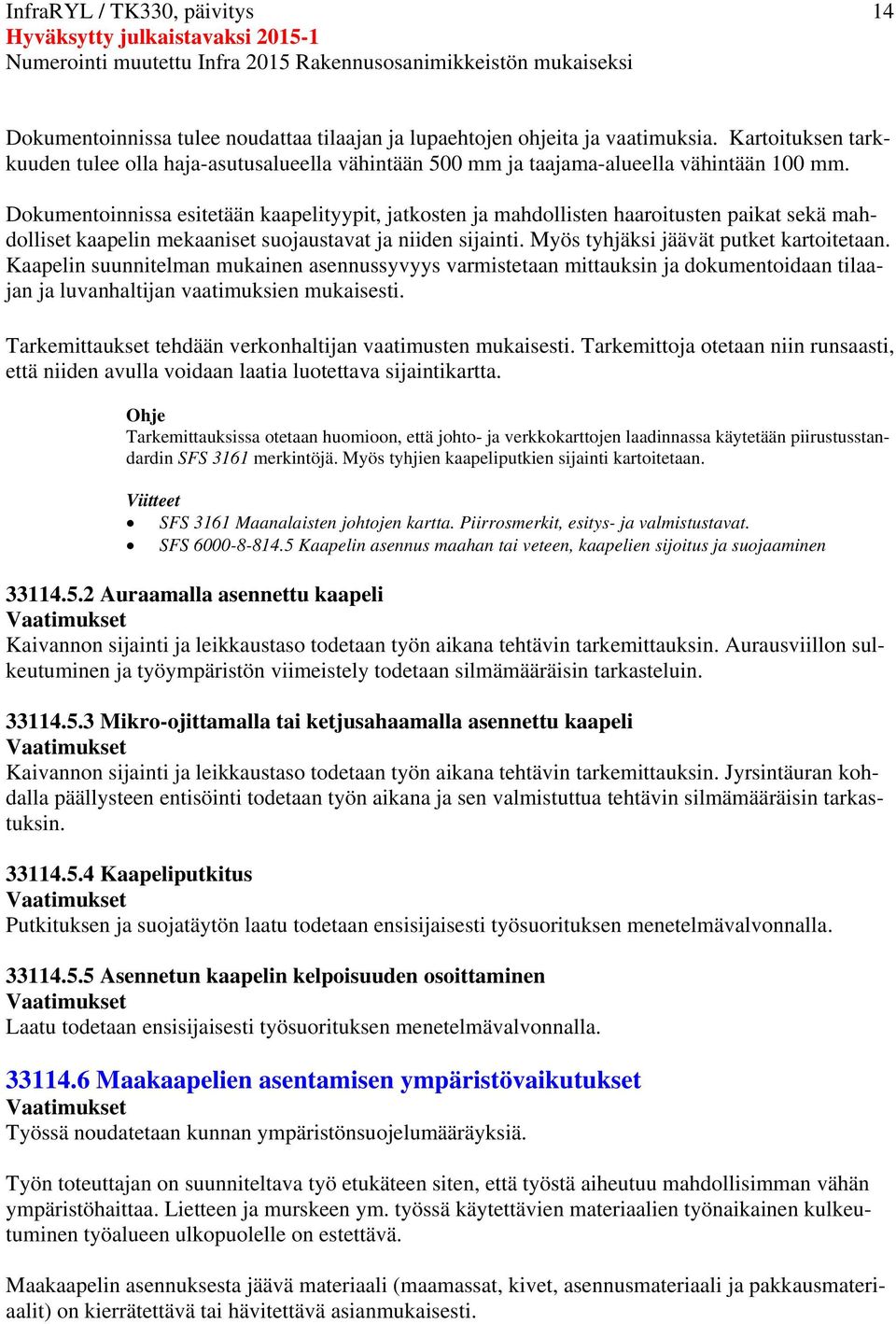

14 InfraRYL / TK330, päivitys 14 Dokumentoinnissa tulee noudattaa tilaajan ja lupaehtojen ohjeita ja vaatimuksia. Kartoituksen tarkkuuden tulee olla haja-asutusalueella vähintään 500 mm ja taajama-alueella vähintään 100 mm. Dokumentoinnissa esitetään kaapelityypit, jatkosten ja mahdollisten haaroitusten paikat sekä mahdolliset kaapelin mekaaniset suojaustavat ja niiden sijainti. Myös tyhjäksi jäävät putket kartoitetaan. Kaapelin suunnitelman mukainen asennussyvyys varmistetaan mittauksin ja dokumentoidaan tilaajan ja luvanhaltijan vaatimuksien mukaisesti. Tarkemittaukset tehdään verkonhaltijan vaatimusten mukaisesti. Tarkemittoja otetaan niin runsaasti, että niiden avulla voidaan laatia luotettava sijaintikartta. Tarkemittauksissa otetaan huomioon, että johto- ja verkkokarttojen laadinnassa käytetään piirustusstandardin SFS 3161 merkintöjä. Myös tyhjien kaapeliputkien sijainti kartoitetaan. SFS 3161 Maanalaisten johtojen kartta. Piirrosmerkit, esitys- ja valmistustavat. SFS Kaapelin asennus maahan tai veteen, kaapelien sijoitus ja suojaaminen Auraamalla asennettu kaapeli Kaivannon sijainti ja leikkaustaso todetaan työn aikana tehtävin tarkemittauksin. Aurausviillon sulkeutuminen ja työympäristön viimeistely todetaan silmämääräisin tarkasteluin Mikro-ojittamalla tai ketjusahaamalla asennettu kaapeli Kaivannon sijainti ja leikkaustaso todetaan työn aikana tehtävin tarkemittauksin. Jyrsintäuran kohdalla päällysteen entisöinti todetaan työn aikana ja sen valmistuttua tehtävin silmämääräisin tarkastuksin Kaapeliputkitus Putkituksen ja suojatäytön laatu todetaan ensisijaisesti työsuorituksen menetelmävalvonnalla Asennetun kaapelin kelpoisuuden osoittaminen Laatu todetaan ensisijaisesti työsuorituksen menetelmävalvonnalla Maakaapelien asentamisen ympäristövaikutukset Työssä noudatetaan kunnan ympäristönsuojelumääräyksiä. Työn toteuttajan on suunniteltava työ etukäteen siten, että työstä aiheutuu mahdollisimman vähän ympäristöhaittaa. Lietteen ja murskeen ym. työssä käytettävien materiaalien työnaikainen kulkeutuminen työalueen ulkopuolelle on estettävä. Maakaapelin asennuksesta jäävä materiaali (maamassat, kivet, asennusmateriaali ja pakkausmateriaalit) on kierrätettävä tai hävitettävä asianmukaisesti.
