Asunto Oy Iidesranta 1 Iidesranta TAMPERE SÄHKÖJÄRJESTELMÄKUVAUS

Koko: px
Aloita esitys sivulta:

Download "Asunto Oy Iidesranta 1 Iidesranta 11 33100 TAMPERE SÄHKÖJÄRJESTELMÄKUVAUS"

Transkriptio

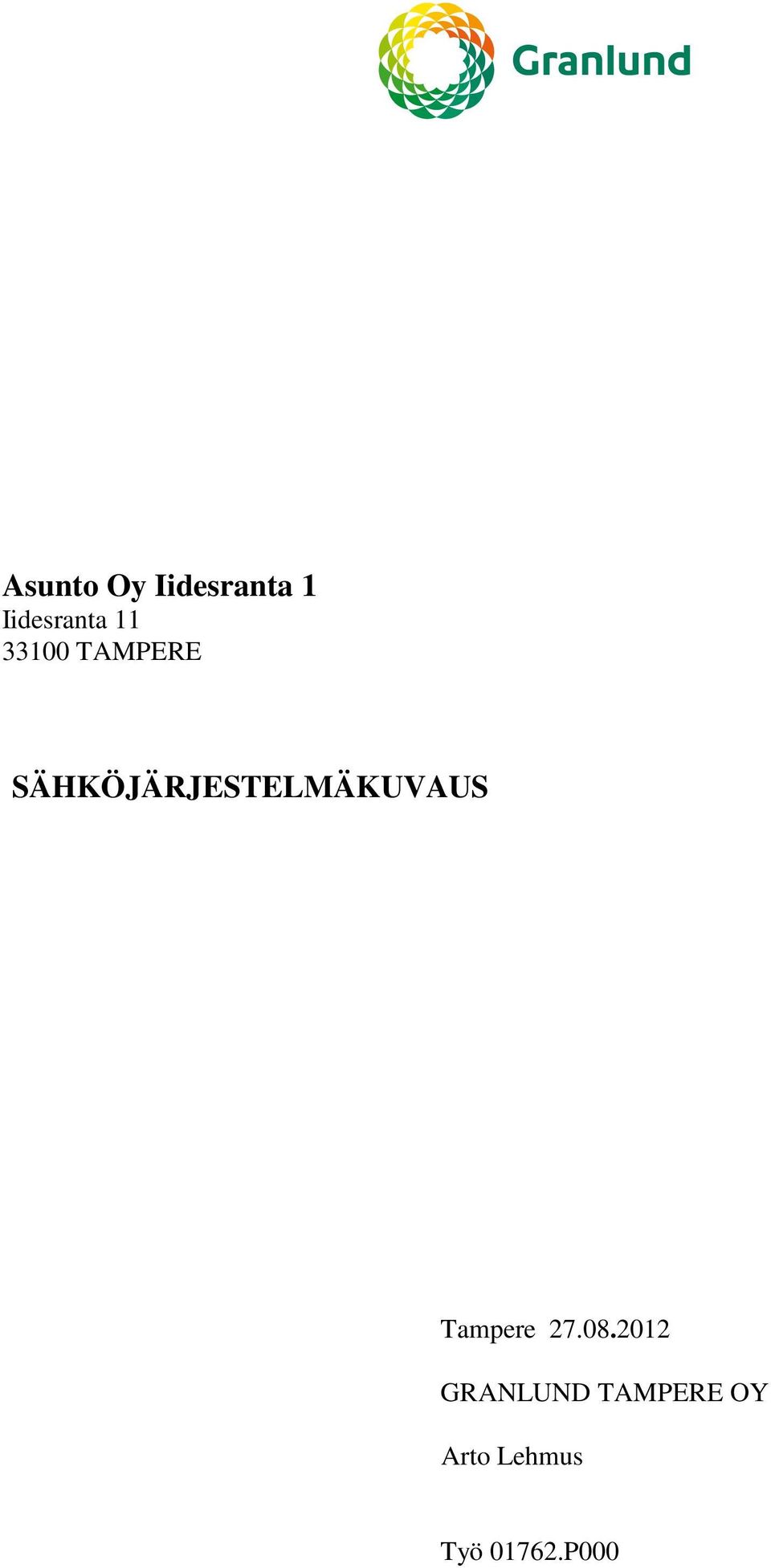

1 Asunto Oy Iidesranta 1 Iidesranta TAMPERE SÄHKÖJÄRJESTELMÄKUVAUS Tampere GRANLUND TAMPERE OY Arto Lehmus Työ P000

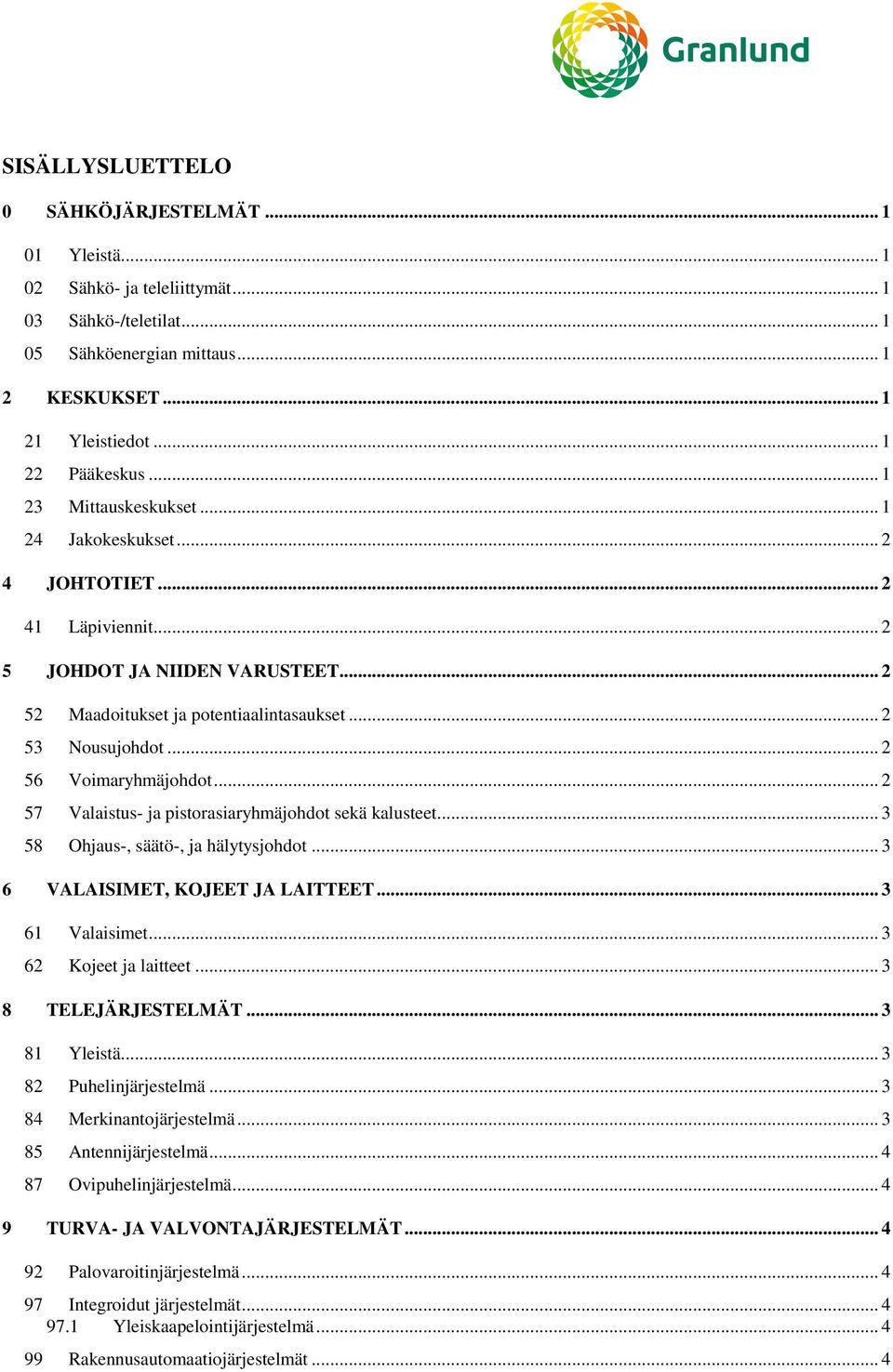

2 SISÄLLYSLUETTELO 0 SÄHKÖJÄRJESTELMÄT Yleistä Sähkö- ja teleliittymät Sähkö-/teletilat Sähköenergian mittaus KESKUKSET Yleistiedot Pääkeskus Mittauskeskukset Jakokeskukset JOHTOTIET Läpiviennit JOHDOT JA NIIDEN VARUSTEET Maadoitukset ja potentiaalintasaukset Nousujohdot Voimaryhmäjohdot Valaistus- ja pistorasiaryhmäjohdot sekä kalusteet Ohjaus-, säätö-, ja hälytysjohdot VALAISIMET, KOJEET JA LAITTEET Valaisimet Kojeet ja laitteet TELEJÄRJESTELMÄT Yleistä Puhelinjärjestelmä Merkinantojärjestelmä Antennijärjestelmä Ovipuhelinjärjestelmä TURVA- JA VALVONTAJÄRJESTELMÄT Palovaroitinjärjestelmä Integroidut järjestelmät Yleiskaapelointijärjestelmä Rakennusautomaatiojärjestelmät... 4

3 100 DOKUMENTOINTI Piirustukset... 4

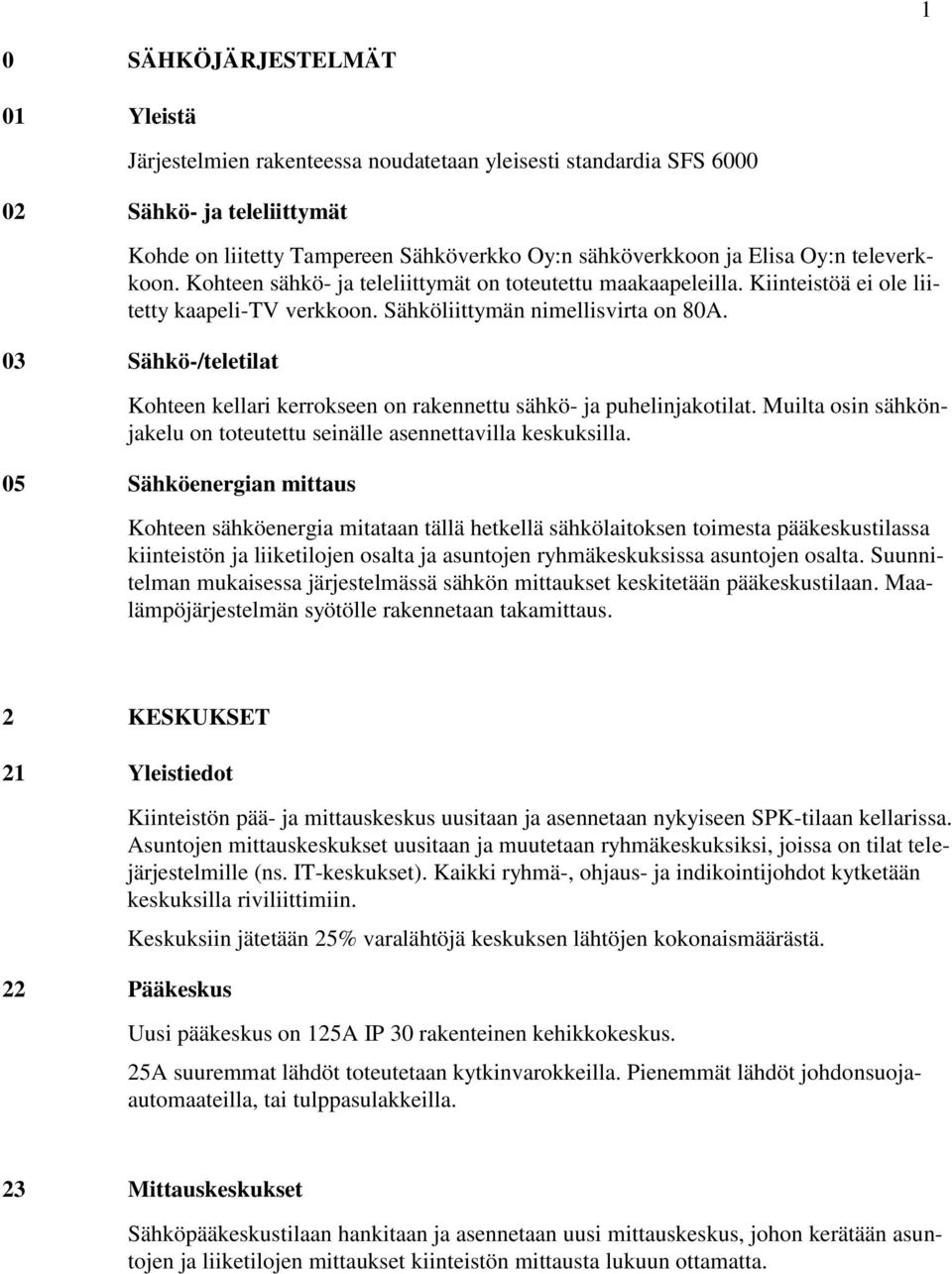

4 1 0 SÄHKÖJÄRJESTELMÄT 01 Yleistä Järjestelmien rakenteessa noudatetaan yleisesti standardia SFS Sähkö- ja teleliittymät Kohde on liitetty Tampereen Sähköverkko Oy:n sähköverkkoon ja Elisa Oy:n televerkkoon. Kohteen sähkö- ja teleliittymät on toteutettu maakaapeleilla. Kiinteistöä ei ole liitetty kaapeli-tv verkkoon. Sähköliittymän nimellisvirta on 80A. 03 Sähkö-/teletilat Kohteen kellari kerrokseen on rakennettu sähkö- ja puhelinjakotilat. Muilta osin sähkönjakelu on toteutettu seinälle asennettavilla keskuksilla. 05 Sähköenergian mittaus Kohteen sähköenergia mitataan tällä hetkellä sähkölaitoksen toimesta pääkeskustilassa kiinteistön ja liiketilojen osalta ja asuntojen ryhmäkeskuksissa asuntojen osalta. Suunnitelman mukaisessa järjestelmässä sähkön mittaukset keskitetään pääkeskustilaan. Maalämpöjärjestelmän syötölle rakennetaan takamittaus. 2 KESKUKSET 21 Yleistiedot 22 Pääkeskus Kiinteistön pää- ja mittauskeskus uusitaan ja asennetaan nykyiseen SPK-tilaan kellarissa. Asuntojen mittauskeskukset uusitaan ja muutetaan ryhmäkeskuksiksi, joissa on tilat telejärjestelmille (ns. IT-keskukset). Kaikki ryhmä-, ohjaus- ja indikointijohdot kytketään keskuksilla riviliittimiin. Keskuksiin jätetään 25% varalähtöjä keskuksen lähtöjen kokonaismäärästä. Uusi pääkeskus on 125A IP 30 rakenteinen kehikkokeskus. 25A suuremmat lähdöt toteutetaan kytkinvarokkeilla. Pienemmät lähdöt johdonsuojaautomaateilla, tai tulppasulakkeilla. 23 Mittauskeskukset Sähköpääkeskustilaan hankitaan ja asennetaan uusi mittauskeskus, johon kerätään asuntojen ja liiketilojen mittaukset kiinteistön mittausta lukuun ottamatta.

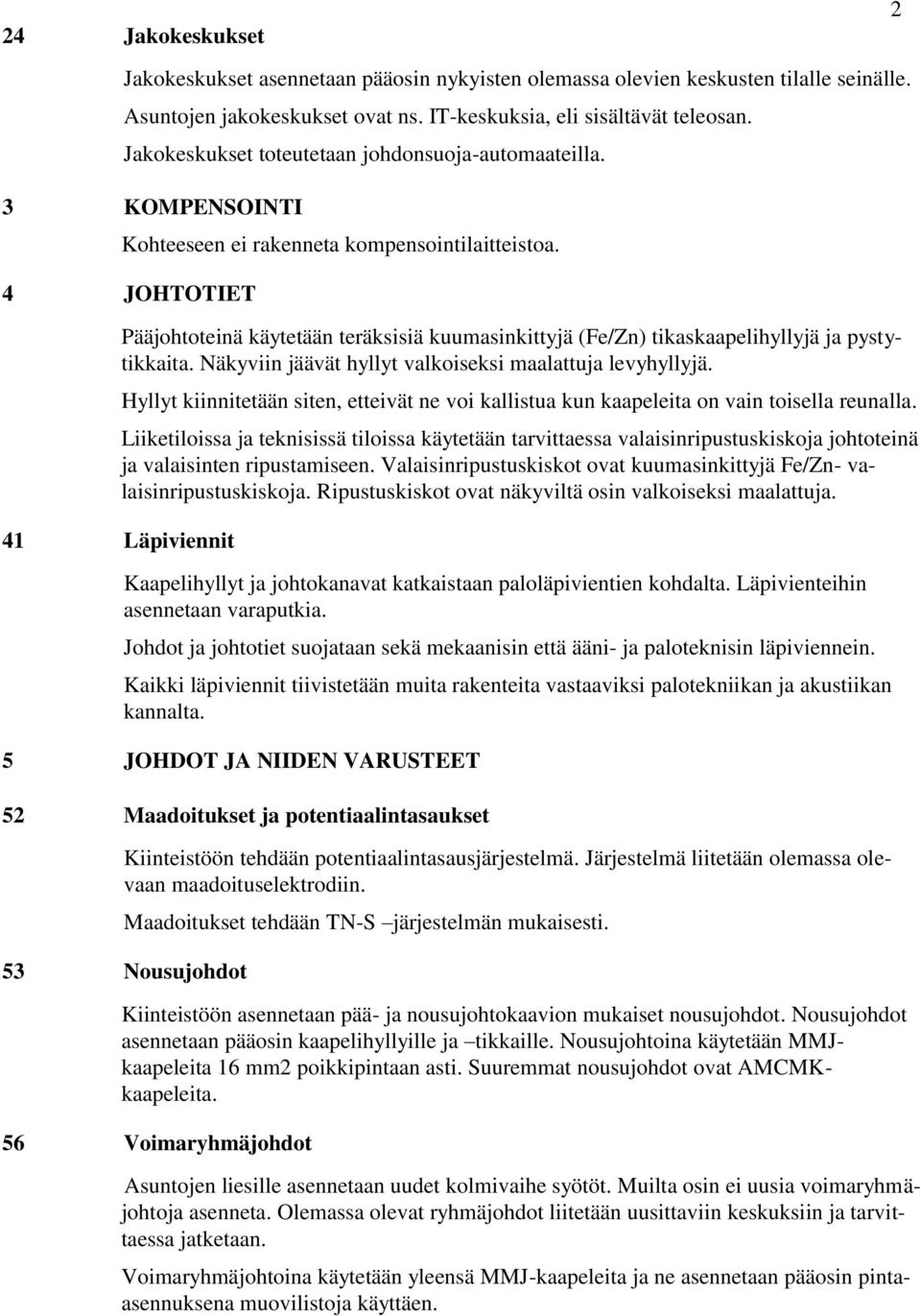

5 24 Jakokeskukset 2 Jakokeskukset asennetaan pääosin nykyisten olemassa olevien keskusten tilalle seinälle. Asuntojen jakokeskukset ovat ns. IT-keskuksia, eli sisältävät teleosan. Jakokeskukset toteutetaan johdonsuoja-automaateilla. 3 KOMPENSOINTI Kohteeseen ei rakenneta kompensointilaitteistoa. 4 JOHTOTIET Pääjohtoteinä käytetään teräksisiä kuumasinkittyjä (Fe/Zn) tikaskaapelihyllyjä ja pystytikkaita. Näkyviin jäävät hyllyt valkoiseksi maalattuja levyhyllyjä. Hyllyt kiinnitetään siten, etteivät ne voi kallistua kun kaapeleita on vain toisella reunalla. Liiketiloissa ja teknisissä tiloissa käytetään tarvittaessa valaisinripustuskiskoja johtoteinä ja valaisinten ripustamiseen. Valaisinripustuskiskot ovat kuumasinkittyjä Fe/Zn- valaisinripustuskiskoja. Ripustuskiskot ovat näkyviltä osin valkoiseksi maalattuja. 41 Läpiviennit Kaapelihyllyt ja johtokanavat katkaistaan paloläpivientien kohdalta. Läpivienteihin asennetaan varaputkia. Johdot ja johtotiet suojataan sekä mekaanisin että ääni- ja paloteknisin läpiviennein. Kaikki läpiviennit tiivistetään muita rakenteita vastaaviksi palotekniikan ja akustiikan kannalta. 5 JOHDOT JA NIIDEN VARUSTEET 52 Maadoitukset ja potentiaalintasaukset Kiinteistöön tehdään potentiaalintasausjärjestelmä. Järjestelmä liitetään olemassa olevaan maadoituselektrodiin. Maadoitukset tehdään TN-S järjestelmän mukaisesti. 53 Nousujohdot Kiinteistöön asennetaan pää- ja nousujohtokaavion mukaiset nousujohdot. Nousujohdot asennetaan pääosin kaapelihyllyille ja tikkaille. Nousujohtoina käytetään MMJkaapeleita 16 mm2 poikkipintaan asti. Suuremmat nousujohdot ovat AMCMKkaapeleita. 56 Voimaryhmäjohdot Asuntojen liesille asennetaan uudet kolmivaihe syötöt. Muilta osin ei uusia voimaryhmäjohtoja asenneta. Olemassa olevat ryhmäjohdot liitetään uusittaviin keskuksiin ja tarvittaessa jatketaan. Voimaryhmäjohtoina käytetään yleensä MMJ-kaapeleita ja ne asennetaan pääosin pintaasennuksena muovilistoja käyttäen.

6 3 Olemassa olevat autolämmityspistorasiat uusitaan piha-alueella ja kaapeloidaan MCMK 4x6+6 kaapelilla pääkeskukselta. Kaapelin laskentapituus on 100m. 57 Valaistus- ja pistorasiaryhmäjohdot sekä kalusteet Olemassa olevat valaistus- ja pistorasiaryhmäjohdot kytketään uusittaviin keskuksiin ja tarvittaessa jatketaan jakorasioissa. Keittiöiden alakaappeihin asennetaan pistorasiat astianpesukoneita varten ja kaapeloidaan lista-asennuksena 16A ryhminä. Pesuhuoneisiin asennetaan pistorasiat ja kaapeloidaan lista-asennuksena 16A ryhminä. Uudet pistorasiaryhmät varustetaan vikavirtasuojakytkimillä. 58 Ohjaus-, säätö-, ja hälytysjohdot Kohteeseen ei asenneta uusia ohjaus-, säätö- ja hälytysjohtoja 6 VALAISIMET, KOJEET JA LAITTEET 61 Valaisimet Kohteeseen ei asenneta urakkaan kuuluvana uusia valaisimia 62 Kojeet ja laitteet Kohteeseen ei asenneta urakkaan kuuluvana uusia kojeita ja laitteita autolämmityspistorasioiden lisäksi. 8 TELEJÄRJESTELMÄT 81 Yleistä Telejärjestelmien asennukset suoritetaan noudattaen Viestintäviraston määräyksiä ja ohjeita. Telejakamot Kiinteistön telejakamo sijaitsee kellari kerroksessa. Telejakamoon hankitaan urakkaan kuuluvana tarvittava laitekaappi. Kaapit 600 x 600 x Jakamot varustetaan sisäverkon ja runkokaapeleiden vaatimilla liitäntäkaapeleilla ja liittimillä. Aktiivilaitteiden hankinta käyttäjällä. 82 Puhelinjärjestelmä Puhelinjärjestelmä toimii yleiskaapelointijärjestelmän kautta lukuun ottamatta olemassa olevia puhelinpisteitä, jotka jäävät käyttöön. 84 Merkinantojärjestelmä Kiinteistöön ei asenneta merkinantojärjestelmää

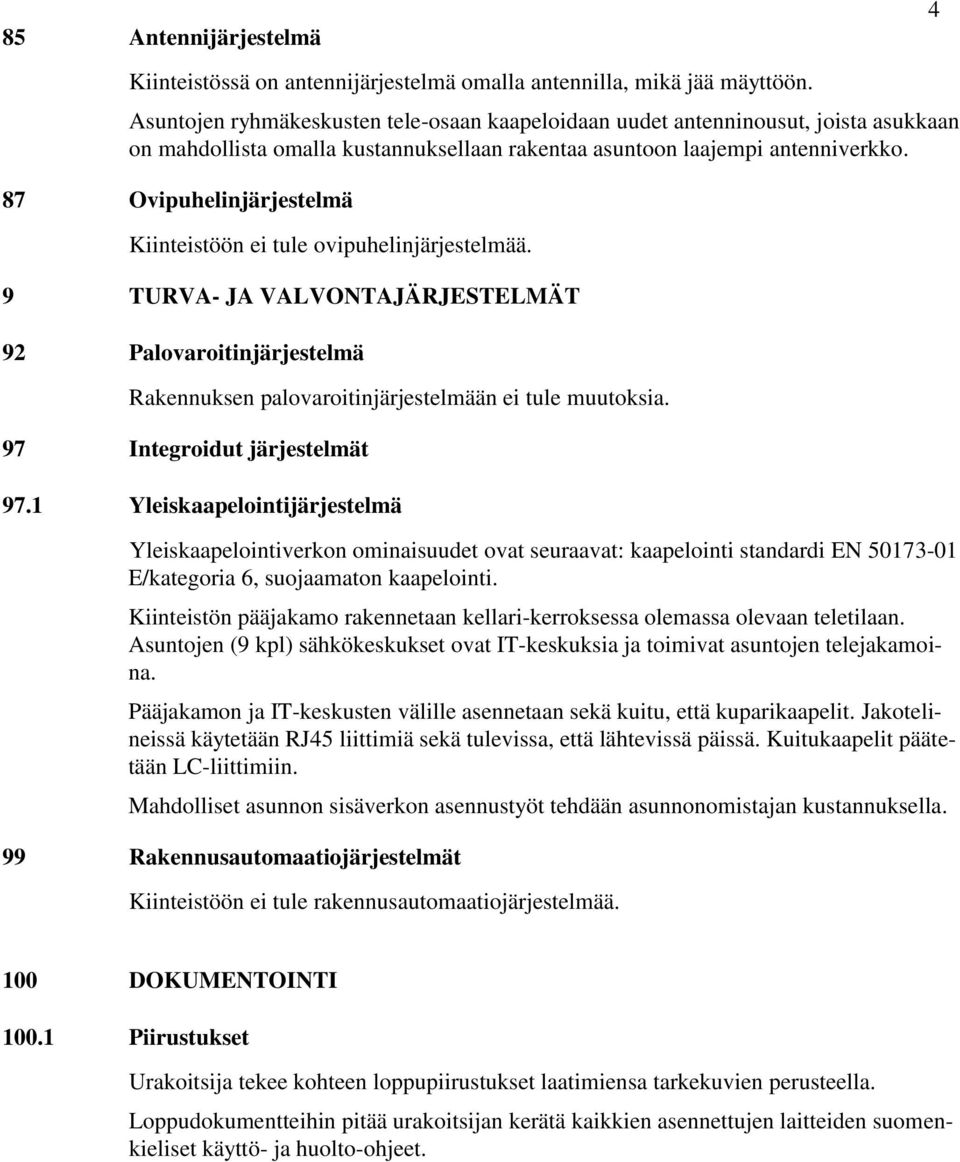

7 85 Antennijärjestelmä 4 Kiinteistössä on antennijärjestelmä omalla antennilla, mikä jää mäyttöön. Asuntojen ryhmäkeskusten tele-osaan kaapeloidaan uudet antenninousut, joista asukkaan on mahdollista omalla kustannuksellaan rakentaa asuntoon laajempi antenniverkko. 87 Ovipuhelinjärjestelmä Kiinteistöön ei tule ovipuhelinjärjestelmää. 9 TURVA- JA VALVONTAJÄRJESTELMÄT 92 Palovaroitinjärjestelmä Rakennuksen palovaroitinjärjestelmään ei tule muutoksia. 97 Integroidut järjestelmät 97.1 Yleiskaapelointijärjestelmä Yleiskaapelointiverkon ominaisuudet ovat seuraavat: kaapelointi standardi EN E/kategoria 6, suojaamaton kaapelointi. Kiinteistön pääjakamo rakennetaan kellari-kerroksessa olemassa olevaan teletilaan. Asuntojen (9 kpl) sähkökeskukset ovat IT-keskuksia ja toimivat asuntojen telejakamoina. Pääjakamon ja IT-keskusten välille asennetaan sekä kuitu, että kuparikaapelit. Jakotelineissä käytetään RJ45 liittimiä sekä tulevissa, että lähtevissä päissä. Kuitukaapelit päätetään LC-liittimiin. Mahdolliset asunnon sisäverkon asennustyöt tehdään asunnonomistajan kustannuksella. 99 Rakennusautomaatiojärjestelmät Kiinteistöön ei tule rakennusautomaatiojärjestelmää. 100 DOKUMENTOINTI Piirustukset Urakoitsija tekee kohteen loppupiirustukset laatimiensa tarkekuvien perusteella. Loppudokumentteihin pitää urakoitsijan kerätä kaikkien asennettujen laitteiden suomenkieliset käyttö- ja huolto-ohjeet.
