Vt13 Mustolan eritasoliittymä

Koko: px
Aloita esitys sivulta:

Download "Vt13 Mustolan eritasoliittymä"

Transkriptio

1 Vt13 Mustolan eritasoliittymä VALAISTUSSUUNNITELMA TYÖKOHTAINEN TYÖSELITYS R LiCon-AT

2 Sisällysluettelo Projektin tiedot... 3 Toimivuusvaatimukset Tievalaistus Valaistuksen riittävyys Valonheijastuvuus Pylväiden törmäysturvallisuus... 3 Tekniset vaatimukset Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat rakenteet Poistettavavien rakenteiden materiaali Edellinen työvaihe Rakenteiden poistaminen Sähkö-, tele- ja konetekniset järjestelmät VALAISTUSRAKENTEET Valaistusrakenteiden rakentaminen ja asentaminen Valmis valaistusrakenne Valaistusrakenteen vaatimustenmukaisuuden osoittaminen VALAISINPYLVÄÄT Valaisinpylväiden materiaalit Pylvään ja jalustan perustaminen Valmiin jalustan ja pylvään sijainti ja korkeus VALAISIMET TIE- JA KATUVALAISIMET LAMPUT SÄHKÖNJAKOLAITTEET Valaistuksen maakaapelit Valaistuksen maakaapelien asennusalusta Pylväiden sisäiset kaapelointi- ja kytkentätyöt Asennus Maadoitukset Kalusteet ja liitäntälaitteet TIE- JA KATUVALAISTUKSEN OHJAUS... 7

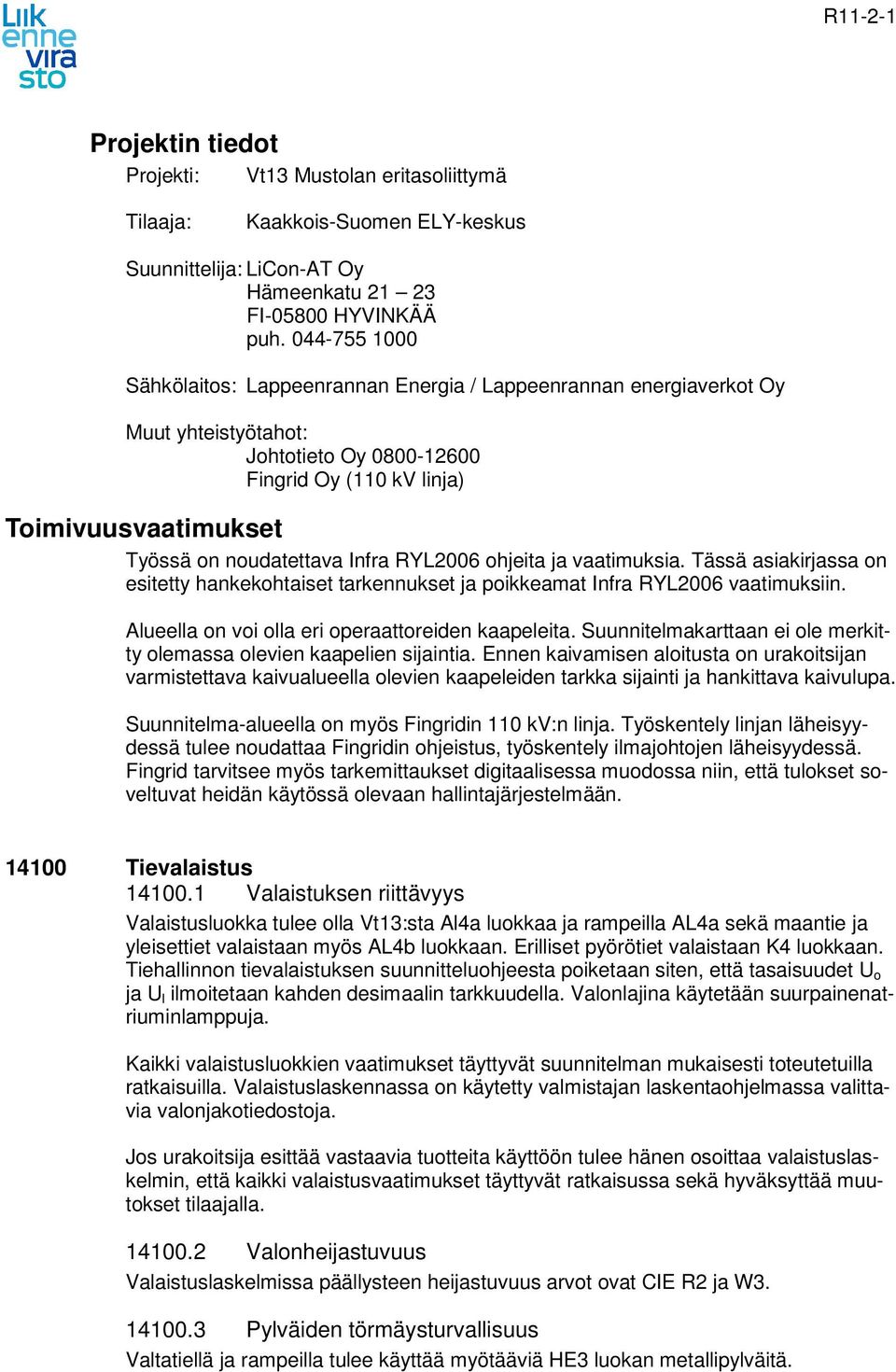

3 Projektin tiedot Projekti: Vt13 Mustolan eritasoliittymä Tilaaja: Kaakkois-Suomen ELY-keskus Suunnittelija: LiCon-AT Oy Hämeenkatu FI HYVINKÄÄ puh Sähkölaitos: Lappeenrannan Energia / Lappeenrannan energiaverkot Oy Muut yhteistyötahot: Johtotieto Oy Fingrid Oy (110 kv linja) Toimivuusvaatimukset Työssä on noudatettava Infra RYL2006 ohjeita ja vaatimuksia. Tässä asiakirjassa on esitetty hankekohtaiset tarkennukset ja poikkeamat Infra RYL2006 vaatimuksiin. Alueella on voi olla eri operaattoreiden kaapeleita. Suunnitelmakarttaan ei ole merkitty olemassa olevien kaapelien sijaintia. Ennen kaivamisen aloitusta on urakoitsijan varmistettava kaivualueella olevien kaapeleiden tarkka sijainti ja hankittava kaivulupa. Suunnitelma-alueella on myös Fingridin 110 kv:n linja. Työskentely linjan läheisyydessä tulee noudattaa Fingridin ohjeistus, työskentely ilmajohtojen läheisyydessä. Fingrid tarvitsee myös tarkemittaukset digitaalisessa muodossa niin, että tulokset soveltuvat heidän käytössä olevaan hallintajärjestelmään Tievalaistus Valaistuksen riittävyys Valaistusluokka tulee olla Vt13:sta Al4a luokkaa ja rampeilla AL4a sekä maantie ja yleisettiet valaistaan myös AL4b luokkaan. Erilliset pyörötiet valaistaan K4 luokkaan. Tiehallinnon tievalaistuksen suunnitteluohjeesta poiketaan siten, että tasaisuudet U o ja U l ilmoitetaan kahden desimaalin tarkkuudella. Valonlajina käytetään suurpainenatriuminlamppuja. Kaikki valaistusluokkien vaatimukset täyttyvät suunnitelman mukaisesti toteutetuilla ratkaisuilla. Valaistuslaskennassa on käytetty valmistajan laskentaohjelmassa valittavia valonjakotiedostoja. Jos urakoitsija esittää vastaavia tuotteita käyttöön tulee hänen osoittaa valaistuslaskelmin, että kaikki valaistusvaatimukset täyttyvät ratkaisussa sekä hyväksyttää muutokset tilaajalla Valonheijastuvuus Valaistuslaskelmissa päällysteen heijastuvuus arvot ovat CIE R2 ja W Pylväiden törmäysturvallisuus Valtatiellä ja rampeilla tulee käyttää myötääviä HE3 luokan metallipylväitä.

4 Tekniset vaatimukset Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat rakenteet Poistettavavien rakenteiden materiaali Vt13 varrella on 18 kpl poistettavia puupylväitä. Valaistuskaapeli on toteutettu AMKAlinjalla, joka tulee myös purkaa. Maantien osuudella on 10 kpl vanhoja poistettavia puupylväitä. Valaistuskaapeli on toteutettu AMKA-linjalla, joka tulee myös purkaa Edellinen työvaihe Uusi valaistus tulee rakentaa ja ottaa käyttöön pääosin ennen vanhan poistamista Rakenteiden poistaminen Nykyinen valaistus on toteutettu puupylväillä ja ilmakaapelilla. Nykyisiä maakaapeleita ei tarvitse poistaa, muuta kuin kaivuu osuuksilta, kaivuu syvyyteen saakka. Purku tulee suorittaa RYL 2006 III-luokan mukaisesti. Purettava materiaali jää urakoitsijan omaisuudeksi. Urakoitsija on velvollinen ennen tarjouksen jättämistä katselmoimaan purettavan materiaalin. Urakoitsijan tulee esittää purku- ja turvallisuussuunnitelma ennen töiden aloittamista Sähkö-, tele- ja konetekniset järjestelmät Tämän suunnitelman mukaisen hankinnan tulee käsittää kaikki työt, tarvikkeet ja laitteet sekä palvelut, jotka tarvitaan hankkeen suunnitelma-asiakirjoissa esitetyn työn saattamiseksi viimeisteltyyn käyttökuntoon. Työn tulee niiltä osin kuin tässä asiakirjassa ei ole erikseen mainittu täyttää Infra- RYL2006, Infra- rakentamisen yleiset laatuvaatimukset sekä tekovuonna voimassa olevien SFS sarjan standardien vaatimukset. Työssä tulee noudattaa voimassaolevaa sähkölainsäädäntöä. Määrälaskenta on suoritettu vain pääsuoritteiden osalta. Kaikki muut rakentamisen vaatimat työt sisältyvät näihin pääsuoritteisiin VALAISTUSRAKENTEET Valaistusrakenteiden rakentaminen ja asentaminen Rakentamisen aikana on seurattava, että suunnitelma-asiakirjojen mukaiset sijainnit eivät ole ristiriidassa SFS EN sarjan standardien etäisyysarvojen tai muiden määräysten kanssa eikä pylvästä pystytetä rummun, liittymän tai muun vastaavan esteen kohdalle Valmis valaistusrakenne Loppupiirustukset Urakoitsija toimittaa työn loppupiirustukset viimeistään vastaanottotarkastuksessa tilaajalle. Loppupiirustuksia tulee toimittaa 4-sarjaa paperikopioita kansiossa ja sähköi-

5 sessä muodossa (CD/DVD: dwg, xls, doc). Piirustuksiin liitetään seuraavat asiakirjat: - kartat, joihin on merkitty tie- ja katuvalaistuslaitteet, maakaapelit ja ilmajohdot ryhmämerkintöineen - kaapeleiden reitit ja alitusputket 0,1m:n tarkkuudella - siltojen putkitus- ja sähköpiirustukset sekä piirustukset erikoisratkaisuista - keskuksien pää- ja mahdolliset piirikaaviot - muiden kohtien loppupiirustukset, jotka asennustöiden tekijä laatii Urakoitsija suorittaa tarkemittaukset pylväspaikoista sekä kaapelireiteistä. Dokumentointi tulee sitoa KKJ koordinaatistoon ja N60 korkeusjärjestelmään. Loppupiirustuksiin liitetään lisäksi valokuvat kaikista keskuksista: - kuva keskuksesta n 5 m:n etäisyydeltä edestä sekä tieltä - kuva keskuksen ovet avattuina Laiterekisterin päivitystä varten loppupiirustuksiin liitetään Excel-taulukkona keskus ja pylväskohtaiset tiedot: keskuksen tierekisteriosoite ja xy-koordinaatti pylvään tierekisteriosoite pylvään sijainti tien poikkileikkauksessa kaapelointitapa ja tyyppi valaisimen tyyppi ja valmistaja lampputyyppi Laatukansio Laatukansion sisältämät asiakirjat: - valaistusteknisten ominaisuuksien mittauspöytäkirjat - oikosulku- ja jännitehäviölaskelmat - maadoituksen mittauspöytäkirjat - käyttöönottotarkastuksen pöytäkirja - tarvikeluettelo - pylväs- ja jalustaluettelo ja kohdan mukaiset valokuvat Valaistusrakenteen vaatimustenmukaisuuden osoittaminen Sähkötekniset tarkastukset Valaistuksen vaatimustenmukaisuuden tulee olla viranomaisten ja tilaajan vaatimusten mukainen. Urakoitsija sopii tilaajan kanssa vastaanottotarkastuksen kaksi viikkoa ennen tarkastusta. Tarkastuksessa toimitettavat mittauspöytäkirjat: - keskuksen ryhmäkohtaiset mitatut kuormitusvirrat - oikosulkuvirtojen ja jännitehäviöiden mittaukset ryhmien päistä - eristysvastusmittaukset - PE- ja PEN-johtimien jatkuvuuden mittaukset - käyttöönottotarkastus Mittauspöytäkirjat luovutetaan tilaajalle ja liitetään laatukansioon. Tarkastuksista tulee luovuttaa pöytäkirja tilaajalle ja suunnitelmapiirustukset on päivitettävä asennuksia vastaaviksi ja leimattava loppupiirustukseksi. Sähköteknisten mittausten lisäksi urakoitsijan on suoritettava kolmannen osapuolen tekemä valaistustekninen mittaus, jos asennuksen lopputulos poikkeaa suunnitelmaasiakirjoista. Mittauspöytäkirja tulee dokumentoida laatukansioon.

6 33610 VALAISINPYLVÄÄT Valaisinpylväs- ja niiden vaatimat asennusjalustatyypit ja määrät ovat esitetty pylväsluettelossa nro R Törmäysturvalliset pylväät tulee olla kohdan mukaiset Valaisinpylväiden materiaalit Jalustan materiaalit ja valinta Uudet pylväät ovat tarvikeluettelon R mukaisia tai täysin vastaavia. Pylväiden tulee täyttää standardin SFS 5269 vaatimukset. Pylväiden sijainti on esitetty suunnitelmakartoilla. Jalustan säästöruuvien on oltava ruostumattomasta teräksestä valmistettuja Pylvään materiaalit Pylvääseen on merkittävä vähintään 30 vuotta pysyvällä tavalla: - Pylvään omistaja: LIVI - pylvään numero: Suunnitelmakartan mukaisesti - asentamisvuosi: Projektin toteutus vuosi Tyyppipiirustuksen Ty 11/21 mukaan. Näiden tietojen ja hankkeen loppupiirustusten perusteella on voitava selvittää pylvään momenttikestävyys, mitat ja piirustus, jonka mukaan pylväs on valmistettu. Lisäksi puupylväät tulee merkitä InfraRYL 2006 mukaisesti Pylvään ja jalustan perustaminen Pylväs-, jalusta ja ryhmitystaulukossa nro R on esitetty valaisimien X/Y/Z koordinaatit. Pylväs-, jalusta ja ryhmitysluettelossa on annettu myös kunkin pylvään nimelliskorkeuden muutos h Valmiin jalustan ja pylvään sijainti ja korkeus Yksivartisten pylväiden kytkentäaukot ovat tien suuntaisesti ja pylvään takana, lähintä ajokaistaa lähestyvästä ajoneuvosta katsottuna. Keskikaistavalaisinpylväät samaan kadun ajosuuntaan VALAISIMET Valaisintyypit ja määrät ovat esitetty Valaisinluettelossa nro R Jos suunnitelma-asiakirjojen mukaisista valaisintyypeistä rakennusvaiheessa poiketaan, on urakoitsijan hyväksyttävä muutokset tilaajalla tai tilaajan edustajalla, ennen töiden aloittamista. Hyväksynnän yhteydessä on esitettävä valaistus- ja elinkaarilaskelmat sekä lisäksi on suoritettava kolmannen osapuolen tekemä valaistusmittaus toteutuneesta rakenteesta. Valaisimien valonjako tulee muuttaa valaisinluettelon nro R mukaisiksi.

7 33631 TIE- JA KATUVALAISIMET Tie- ja katuvalaisimien optiikan säädöt on esitetty Pylväs-, jalusta ja ryhmitystaulukossa ja valaisinluettelossa nro R Urakoitsijan tulee säätää optiikan asennot suunnitelmien mukaisiksi LAMPUT Käytettyjen lamppujen tyypit ja minimiarvovaatimukset ovat esitetty Valaisinluettelossa nro R SÄHKÖNJAKOLAITTEET Kaapelityypit ja reitit on esitetty suunnitelmakartalla nro R Kaikki kaapelointi toteutetaan maakaapelointina Valaistuksen maakaapelit Kaapelityyppinä tulee käyttää AMCMK kaapeleita Valaistuksen maakaapelien asennusalusta Maassa olevan kaapelin yläpuolelle noin 0,3 m:n syvyydelle maan pinnasta, asetetaan varoitusnauha osoittamaan kaapelin sijaintia maata kaivettaessa. Maakaapelit asennetaan muovisiin B-luokan TEL MP 110 putkiin pitkittäisosuuksilla ja alituksissa käytetään A-luokan putkea. Suojaputket lasketaan 70 cm:n syvyyteen Pylväiden sisäiset kaapelointi- ja kytkentätyöt Asennus Maakaapelit tulee päättää kutistemuovipäätteellä Maadoitukset Maadoituspaikat ovat esitelty suunnitelmakartalla R Kalusteet ja liitäntälaitteet Kalusteiden tyypit esitetään pylväs- ja jalustaluettelossa R TIE- JA KATUVALAISTUKSEN OHJAUS Uusi valaistus liitetään nykyiseen olemassa olevaan valaistukseen. Hyvinkäällä Mika Saari LiCon-AT Oy
