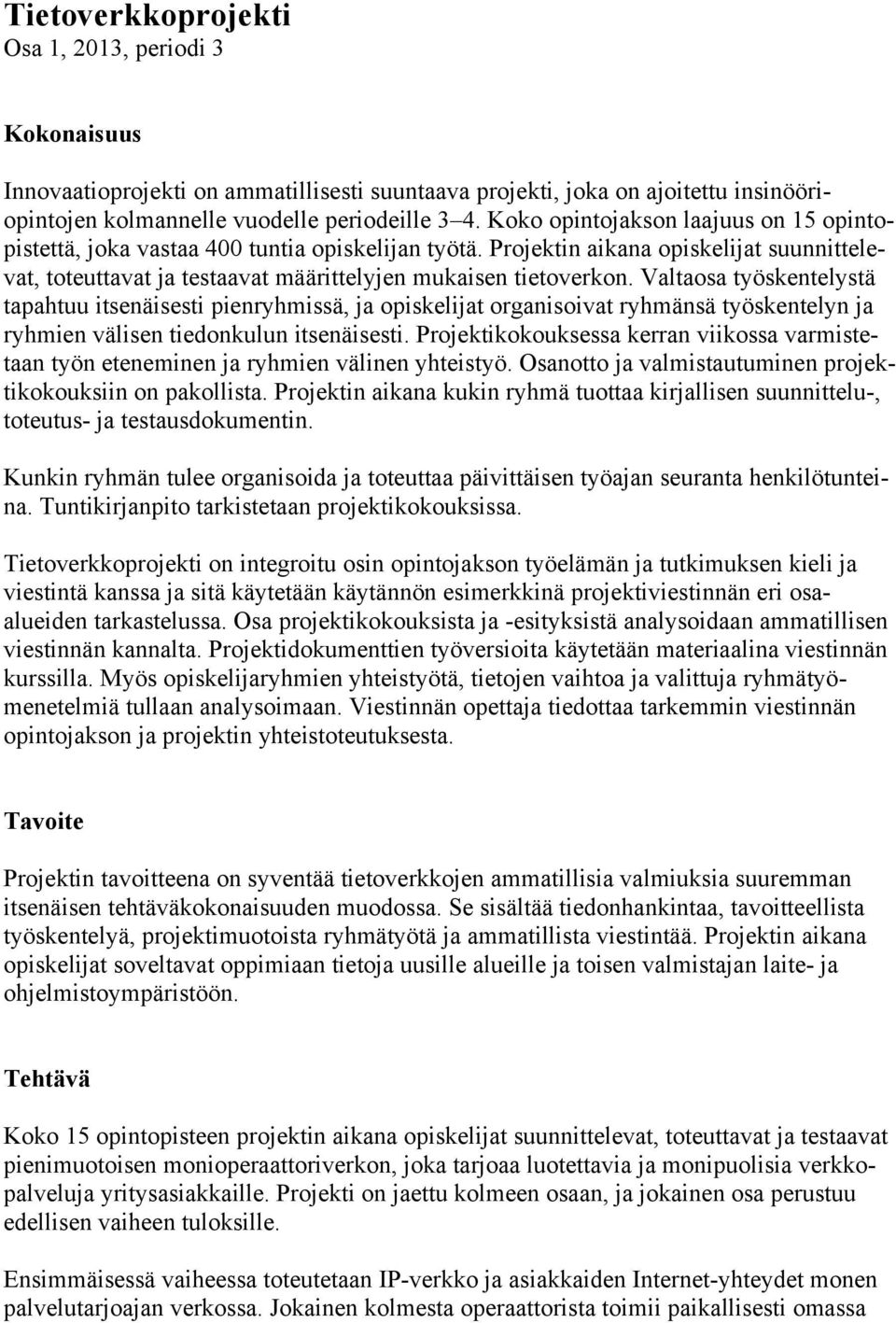

1 Tietoverkkoprojekti Osa 1, 2013, periodi 3 Kokonaisuus Innovaatioprojekti on ammatillisesti suuntaava projekti, joka on ajoitettu insinööriopintojen kolmannelle vuodelle periodeille 3 4. Koko opintojakson laajuus on 15 opintopistettä, joka vastaa 400 tuntia opiskelijan työtä. Projektin aikana opiskelijat suunnittelevat, toteuttavat ja testaavat määrittelyjen mukaisen tietoverkon. Valtaosa työskentelystä tapahtuu itsenäisesti pienryhmissä, ja opiskelijat organisoivat ryhmänsä työskentelyn ja ryhmien välisen tiedonkulun itsenäisesti. Projektikokouksessa kerran viikossa varmistetaan työn eteneminen ja ryhmien välinen yhteistyö. Osanotto ja valmistautuminen projektikokouksiin on pakollista. Projektin aikana kukin ryhmä tuottaa kirjallisen suunnittelu-, toteutus- ja testausdokumentin. Kunkin ryhmän tulee organisoida ja toteuttaa päivittäisen työajan seuranta henkilötunteina. Tuntikirjanpito tarkistetaan projektikokouksissa. Tietoverkkoprojekti on integroitu osin opintojakson työelämän ja tutkimuksen kieli ja viestintä kanssa ja sitä käytetään käytännön esimerkkinä projektiviestinnän eri osaalueiden tarkastelussa. Osa projektikokouksista ja -esityksistä analysoidaan ammatillisen viestinnän kannalta. Projektidokumenttien työversioita käytetään materiaalina viestinnän kurssilla. Myös opiskelijaryhmien yhteistyötä, tietojen vaihtoa ja valittuja ryhmätyömenetelmiä tullaan analysoimaan. Viestinnän opettaja tiedottaa tarkemmin viestinnän opintojakson ja projektin yhteistoteutuksesta. Tavoite Projektin tavoitteena on syventää tietoverkkojen ammatillisia valmiuksia suuremman itsenäisen tehtäväkokonaisuuden muodossa. Se sisältää tiedonhankintaa, tavoitteellista työskentelyä, projektimuotoista ryhmätyötä ja ammatillista viestintää. Projektin aikana opiskelijat soveltavat oppimiaan tietoja uusille alueille ja toisen valmistajan laite- ja ohjelmistoympäristöön. Tehtävä Koko 15 opintopisteen projektin aikana opiskelijat suunnittelevat, toteuttavat ja testaavat pienimuotoisen monioperaattoriverkon, joka tarjoaa luotettavia ja monipuolisia verkkopalveluja yritysasiakkaille. Projekti on jaettu kolmeen osaan, ja jokainen osa perustuu edellisen vaiheen tuloksille. Ensimmäisessä vaiheessa toteutetaan IP-verkko ja asiakkaiden Internet-yhteydet monen palvelutarjoajan verkossa. Jokainen kolmesta operaattorista toimii paikallisesti omassa

2 maassaan, ja operaattorien verkot on yhdistetty kansainvälisillä linkeillä. Tässä vaiheessa toteutetaan ja testataan sekä operaattorin sisäinen että operaattorien välinen IPv4- ja IPv6-reititys. Laitteisto Jokaisella kolmella ryhmällä on käytössään yksi Juniper MX80-runkoreititin, reunalaitteina kaksi Juniper SRX240-reititintä, ja asiakaslaitteina SRX240 ja EX3200-kytkin. Kaikkien laitteiden käyttöjärjestelmänä on JunOS 10.4R7.5. Laitteet on kaapeloitu kuvan 1 mukaisesti. Harjoitusta varten voidaan ottaa käyttöön mitkä tahansa yhteydet. Kuva 1: Juniper-laboratoriolaitteet. Laitteet sijaitsevat Preerian takahuoneessa, johon opiskelijoilla ei ole pääsyä. Ne on liitetty Leppävaaran laboratorioverkkoon ja niihin voidaan ottaa etäyhteys LABNETin kautta, sekä shell.metropolia.fi-palvelimelta SSH-asiakasohjelmistolla. Laitteiden hallintaosoitteet on esitetty liitteessä 1. Laitteet allokoidaan kolmelle opiskelijaryhmälle seuraavasti: - MX1, SRX4, SRX5, SRX6 ja EX2 (Espanja): Ryhmä 1 - MX2, SRX1, SRX2, SRX3 ja EX1 (Hollanti): Ryhmä 2 - MX3, SRX7, SRX8, SRX8 ja EX3 (Saksa): Ryhmä 3.

3 Runkoreitittimet sijaitsevat Madridissa, Amsterdamissa ja Berliinissä, reunalaitteet 100 kilometrin päässä runkoreitittimestä ja asiakaslaitteet 10 kilometrin päässä reunalaitteista. Luotettavuuslaskelmissa käytetään oikeita maantieteellisiä etäisyyksiä. Maahan kaivetulle optiselle kaapelille voidaan olettaa tapahtuvan 2,1 vahinkoa vuodessa 1000 kaapelikilometriä kohden. Asiakaslaitteiden käytettävyys katsotaan olevan 1, koska asiakkaat vastaavat omien laitteidensa käytettävyydestä. MX80- ja SRX240-laitteiden laskennallinen keskimääräinen vikaväli (MTBF, Mean Time Between Failures) on 14 vuotta. Suunnitelma Ensimmäisen vaiheen suunnitteludokumentin tulee sisältää seuraavat osiot: - topologiakuvaus - luotettavuuslaskelma asiakkaan verkosta runkoverkkoon (EX-4-kytkimeen), ja yhdestä asiakasverkosta toiseen asiakasverkkoon - IPv4-osoitesuunnitelma, joka mahdollistaa myös asiakasverkkojen ja operaattorien määrän lisäämisen - IPv6-osoitesuunnitelma, joka mahdollistaa myös asiakasverkkojen ja operaattorien määrän lisäämisen - AS-numerojen (Autonomous System) suunnitelma - sisäisen ja ulkoisen reitityksen periaatteet: IS-IS ja BGP - testaussuunnitelma toteutuksen validoimiseksi - ensimmäisen vaiheen tarkempi aikataulu - muut toteutuksen kannalta välttämättömät asiat. Osoitteissa ja AS-numeroissa toivotaan käytettävän yksityisiä osoitteita, jotka eivät mene päällekkäin Metropolian sisäverkon Leppävaaran toimipisteen osoiteblokin kanssa. Ryhmien suunnitelmat on koordinoitava niin, että koko verkon toteutus ja laajennukset on helppo toteuttaa. Ryhmien toivotaan tutustuvan Juniperin komentokieleen ja määrittelyihin jo projektin alussa, ennen toteutusvaihetta. Toteutus Ensimmäisen vaiheen verkko toteutetaan ja testataan ryhmän sisällä ja ryhmien välillä yhteisesti sovitun ja hyväksytyn testaussuunnitelman mukaisesti. Ryhmät korjaavat suunnitteludokumenttiaan toteutuksen aikana mahdollisesti ilmenneillä seikoilla ja täydentävät sen testaustuloksilla.

4 Aikataulu Ensimmäisen vaiheen suunnitelman on oltava valmis viimeistään viikolla 5, keskiviikkoon mennessä. Koko ensimmäinen vaihe on toteutettava ja testattava helmikuun aikana. Suunnitelmassa ryhmät esitettävät tarkemman järjestyksen ja aikataulun toteutukselle.

5 Liite 1: Laitteiden hallintaosoitteet EX port me0 EX port me0 EX port me0 EX port me0 SRX port ge- 0/0/15 SRX port ge- 0/0/15 SRX port ge- 0/0/15 SRX port ge- 0/0/15 SRX port ge- 0/0/15 SRX port ge- 0/0/15 SRX port ge- 0/0/15 SRX port ge- 0/0/15 SRX port ge- 0/0/15 MX port fxp0 MX port fxp0 MX port fxp0
