Harjoitus 8. Symbol Builder

Transkriptio

1 Harjoitus 8 Symbol Builder Symbol Builder työkalun avulla voit helposti luoda uusia piirikaavioblokkeja tai naamakuvia tai muokata olemassaolevia blokkeja. Symbol Builder -työkalulla luodut blokit ovat täysin yhteensopivia AutoCAD Electricalin kanssa. Ne katkaisevat johtimet lisäyksen yhteydessä, esiintyvät eri tyyppisissä Electricalin raporteissa (osaluettelot, johdotusraportit jne.) Seuraavassa harjoituksessa... Luot uuden relekortin Symbol Builder työkalun avulla Sivu 67

2 Symbol Builder Seuraavassa harjoituksessa luot uuden piirikaavioblokin relekortista (Omron G9SB-2002-A/C). 1. Valitse tyhjä piirustuspohja Electricalista tai alue jostakin piirustuksesta (esim. 101.dwg) ja piirrä suorakaide AutoCADin toiminnoilla esittämään relekortin geometriaa (leveys noin 180mm). Sivu 68

3 Geometria voidaan piirtää myös myöhemmin ja sen kokoa voidaan muokata kun Symbol Builder on käynnistetty. 2. Käynnistä Symbol Builder Symbol Builder objektin valintaikkuna avautuu: 3. Valitse geometria piirustuksesta Select Objects toiminnolla: Sivu 69

4 4. Valitse peruspisteeksi Pick Point esim. objektin vasen alakulma (peruspistettä voidaan muuttaa myöhemmässä vaiheessa). Ikkuna oikeassa reunassa määritetään tiedot luotavalle objektille ja käytettävälle attribuuttipohjalle. AutoCAD Electrical sisältäää attribuuttipohjia (piirustuksia) mitkä sisältävät valmiina ne attribuutit jotka valitulle komponenttityypille ovat tarpeen. Attribuuttipiirustukset tunnistat AT_ - alkuisesta osasta ja ne löytyvät samasta paikasta kun piirikaavioblokit (iec2 - kansio). 5. Määritä luotava symboli Vertical Parent ja tyyppi CR Control relays. Paina OK. Sivu 70

5 Symbol Builder -ikkuna avautuu. Symbol Builder Attribute Editor ikkuna sisältää tiedot attribuuteista. Required osiossa on kaikki kyseiselle komponentille vaadittavat attribuutit. Optional sisältää vaihtoehtoiseet attribuutit ja Wire Connection sisältää johdinliityntään liittyvät attribuutit. Sivu 71

6 Attribuuttitietoihin määritetään MFG ja CAT kenttien tiedot, koska kyseessä on valmistajakohtainen laite. Tuotetietoja ei siten tarvitse hakea erikseen tietokannasta. 6. Maalaa kaikki attribuutit pitämällä hiiren vasenta painiketta alaspainettuna. 7. Näpsäytä Insert Attribute -ikonia: Sivu 72

7 Lisää attribuutit relekortin geometria sisälle. Voit tietenkin siirtää attribuutteja ja muokata niiden ominaisuuksia lisäyksen jälkeen. 8. Siirry Wire Connection option kohdalle. Valitse Others liitinten ulkoasun valintaa varten. 9. Terminal Style esittää eri vaihtoehdot liittimien esitystavalle. Valitaan tässä vaihtoehdossa Small Screw. 10. Valitse kytkentäsuunnaksi Top tälle vaihtoehdolle ja valitse optio oletukseksi. Sivu 73

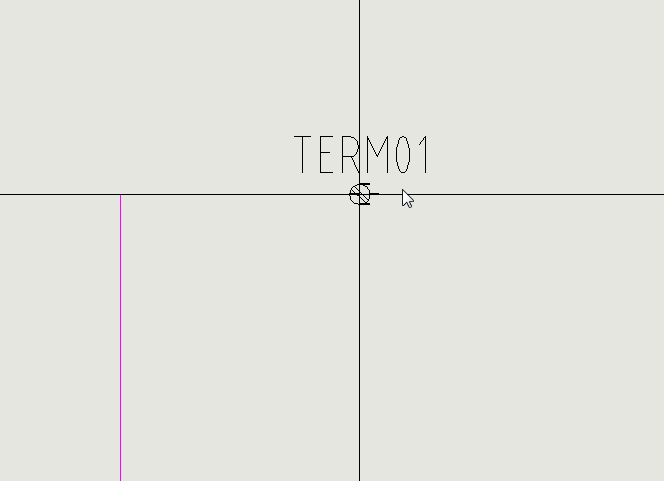

8 11. Pin Information osuudessa voit määritellä esitettävän liitininformaation. Tässä tapauksessa liitinkuvausta ei haluta esittää joten valitse rivi X1TERMDESC01 ja paina Delete -painiketta. Paina lopuksi Apply ja Insert. 12. Lisää ensimmäinen yläpuolinen liitin relekortin vasempaan yläreunaan. Lisää loput. Viimeisen yläpuolisen liittimen lisäyksen jälkeen syötä komentoriville BOTTOM jolloin orientaatio muuttuu johdinkytkennän osalta alapuoliseksi. Lisää alapuoliset liittimet Sivu 74

9 Tulos voisi olla seuraavanlainen: 13. Määritä liitinten kuvaukset vastaamaan relekortin tietoja: 14. Tarkasta että geometria on Electricalin 0 kuvatasolla ja siirrä tarvittaessa. Seuraavaksi tallennetaan uusi blokki ja suljetaan Symbol Builder. 15. Paina työkaluriviltä Close Block Editor: Sivu 75

10 Määritä yksilöllinen tunniste omalle blokille (tässä esimerkissä OMRON). Tunniste tulee osaksi blokin nimeä. Symbolin nimen alkuosa määritelee blokin orientaation (V = vertikaalinen) ja ohjaa sen oikeaan tietokantataulukkoon laitemäärittelyn yhteydessä (CR). Lopun numero kertoo onko kyseessä parent (1) vai child (2) -komponentti. Tässä vaiheessa voit vielä muuttaa blokin peruspistettä. Toiminto luo myös png kuvatiedoston blokista ikonivalikkoa varten. Näpsäytä lopuksi OK. Voit lisätä ja testata komponentin sulkemisen yhteydessä. Sivu 76

11 Uusi relekortti. Lisää relekortti lopuksi ikonivalikkoon Icon Menu Wizard-toiminnon avulla! Harjoitus 8 päättyy Sivu 77

12 Harjoitus 9 Icon Menu Wizard Icon Menu Wizard -työkalulla voit helposti räätälöidä ikonivalikkoja. Toiminnon avulla voit mm. kopioida ja liittää ikoneja valikoista toiseen ja lisätä uusia ikoneja komponenteille. Seuraavassa harjoituksessa... Lisäät uuden ikonin edellisen harjoituksen relekortille Sivu 78

13 Icon Menu Wizard Käynnistä Icon Menu Wizard -työkalu (Schematics -välilehti Other Tools): 1. Valitse Ikonivalikko mitä haluat lähteä muokkaamaan. Painonapin kautta voidaan hakea kyseiselle projektille määritellyt valikot. Browse - painikkeella voi hakea jonkun muun kuin oletusvalikon muokkaukseen. Näpsäytä Schematic ja OK. Ikonivalikko avautuu muokkausta varten. Sivu 79

14 2. Lisätään ikoni äsken luodulle relekortille. Luodaan uusi alahakemisto Omron Releet puurakenteeseen kohteen Releet/koskettimet -alapuolelle. Create New Submenu dialogi -ikkuna avautuu. Määritä alavalikon nimi. Käytämme alavalikon ikonina kyseisen relekortin ikonitiedostoa minkä loimme relekortin luonnin yhteydessä. 3. Paina Browse. 4. Selaa hakemistoon: \AutoCAD Electrical 2012\R18.2\enu\Support\Images ja hae luotu png kuvatiedosto relekortille ja paina OK. Sivu 80

15 5. Siirry Omron Releet kohteelle. Näpsäytä hiiren oikeanpuoleisella painikkeella tyhjällä alueella ja valitse Add Icon Component. 6. Määritä Nimi ikonille valitse ikonitiedosto ja hae blokin nimi hakemistosta minne tallensit relekortin. Näpsäytä lopuksi OK. 7. Poistu Icon Menu Wizard -työkalusta OK painikkeella. Kokeile lopuksi relekortin lisäämistä Ikonivalikon kautta. Harjoitus 9 päättyy Sivu 81
