2 AutoCAD Electrical 2016 Päivitys AutoCAD Electrical 2016 päivityspaketin mukana asennetaan erillinen kirjasto rakennusten sähköpiirustuksissa käytettäville piirrosmerkeille (SFS-EN ). Kirjasto sisältää yli 400 rakennussähköpiirustuksissa käytettävää piirrosmerkkiä mm. pistorasioille, kytkimille, valaisimille, lämmittimille ja puhelinjärjestelmille. Piirrosmerkit ovat AutoCAD Electricalin blokkeja sisältäen Electricalin attribuuttitietoja. Tämä antaa mahdollisuuden ajaa tiettyjä raportteja (esim. osaluettelo) sähköpiirustuksissa käytetyistä komponenteista sekä käyttää AutoCAD Electricalin älykkäitä komentoja komponenttien muokkauksessa. Päivityspaketti sisältää blokkien lisäksi myös uuden ikonivalikon, png kuvatiedostot ikoneille sekä esitäytetyn tietokannan komponenttitiedoista version uudet ominaisuudet Tuotteet joilta ei enää löydy sähkönumeroa on poistettu taulukoista. Uusia sähkönumerollisia tuotteita on myös lisätty eri tuoteryhmille. Symbolikirjastoon on lisätty kaksi uutta symbolia lämmittimille (1370mm ja 1670 mm leveät mallit). Lattialämmityssymbolille on lisätty RATING3 attribuutti asennusvälin määrittämistä varten. Oletusarvoksi symbolille on määritelty arvo 15-25cm Lämmityskaapelin valmistaja ja malli ovat nyt oletusarvoisesti näkyvillä symbolilla. Sivu 2

3 Komponenttikirjasto rak_sym Komponenttikirjaston rak_sym blokit noudattavat AutoCAD Electricalin nimeyskäytäntöä. Kirjastosta löytyy siten sekä vertikaalinen- että horisontaalinen blokki niille komponenteille joiden orientaatio pitää olla määriteltävissä lisäyksen yhteydessä. Blokit erottaa alkukirjaimesta (V tai H). Huomattavaa on että H - alkuista blokkia käytetään tässä yhteydessä ainoastaan rotaatio -toiminnon mahdollistamiseen. Niitä ei lisätä piirustuksiin vaan kaikki piirustuksen blokit ovat V -alkuisia blokkeja. Seuraava kirjain nimessä määrittelee blokin lisäyksen yhteydessä linkitettävän tietokantataulukon. Loput merkit tarkentavat blokin käyttötarkoitusta. Esim. Uppoasennettava pistorasia VPR1_UA1.dwg (V= Vertikaalinen, PR = taulukon nimi, 1= parent, UA = Uppoasennus, 1 = järjestysnumero). Png -ikonitiedostot Images -kansio sisältää png -kuvatiedostot ikonivalikon komponenteille. Kuvatiedoston nimi noudattaa kyseisen blokin nimeä (tiedoston määre *.png). Tietokanta Rak_dat.mdb Tietokanta Rak_dat.mdb sisältää esitäytettynä talotekniikan komponentteja eri valmistajilta (yli 4000 nimikettä) sähkönumeroineen. Tietokanta sisältää seuraavat taulukot eri tuoteryhmille: Tyyppi Pistorasiat Kytkimet, painikkeet Valaisimet Lämmittimet Puhelin- ja äänentoistojärjestelmät Johtimet Keskukset Jakorasiat Tietokantataulukko PR KY VA LA PU JO KE JA Tietokanta sisältää myös taulukon JO mihin on esitäytetty rakennussähköistyksessä käytettäviä asennuskaapeleita. Sivu 3

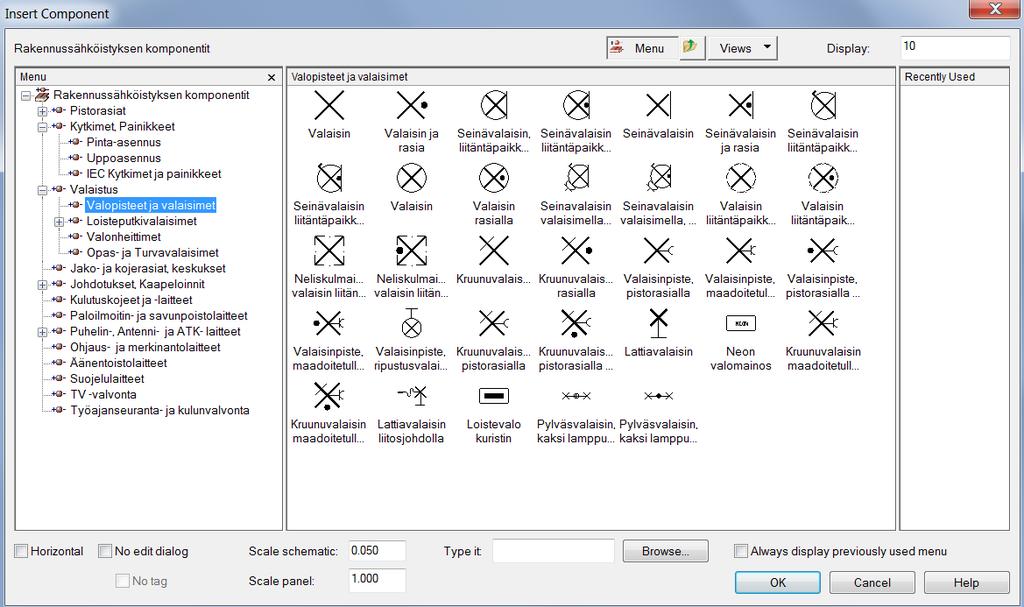

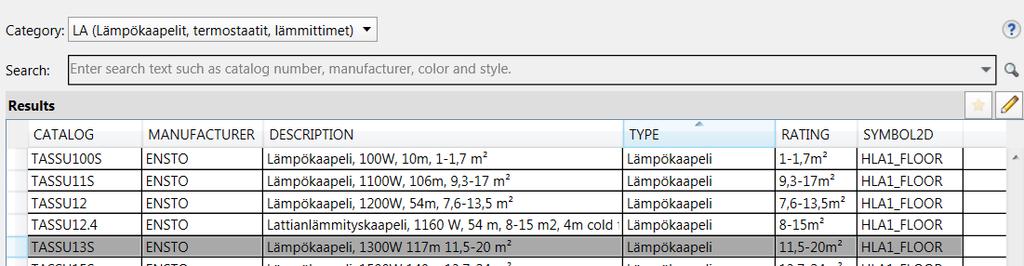

4 Ikonivalikko ACE_RAK_MENU.DAT Uusi ikonivalikko sisältää komponentit ryhmiteltynä am. kuvan mukaisesti. Käyttäjä voi muokata ikonivalikon ulkoasua Icon Menu Wizard -työkalulla. Ikonivalikko sisältää painikkeen minkä avulla käyttäjä voi vaihtaa piirikaavio- ja rakennussähköistysvalikoiden välillä. Tuoteselain Catalog Browser AutoCAD Electrical versiossa julkistettu uusi Catalog Browser mahdollistaa symbolin valinnan tuotenumeron perusteella. Tuotetietokantaan voidaan linkittää tuotenumeroa vastaava 2D -symboli tai Inventorin 3D osa (.ipt). Joidenkin rakennussähköistyksen tuotenumeroille on linkitetty 2D -symboli (mm. lattialämmityskaapelit ja -matot). Sivu 4

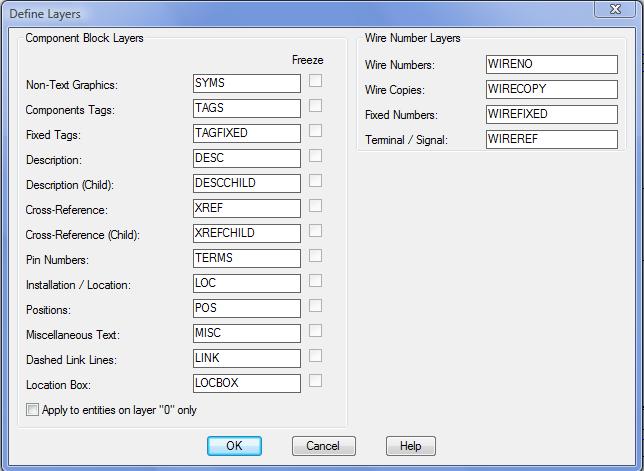

5 Komponenttien mittakaava Lämmittimet, loisteputkivalaisimet ja sähköiset kulutuskojeet on piirretty 1:1 mittakaavassa. Muiden komponenttien (pistorasiat, kytkimet jne.) koko noudattaa em. komponentteja. Komponentin lisäyksen yhteydessä voit halutessa määritellä skaalauskertoimen lisättävälle komponentille (Scale schematic -parametri). Asetus pysyy muistissa kyseisen istunnon ajan. Käytettävä skaalauskerroin voidaan asettaa myös projektin tai piirustuksen asetuksissa. Kuvatasot Rakennussähköistyksen komponentit noudattavat Electricalin kuvatasojen oletusmäärityksiä. Oheisessa kuvassa Electricalin tasojen oletusmääritykset. Sivu 5

6 Viitetuunnukset Komponentin TAG -attribuutti vastaan viitetunnusta. Viitetunnus voidaan syöttää manuaalisesti blokin lisäyksen yhteydessä tai AutoCAD Electrical voidaan konfiguroida määrittämään viitetunnus automaattisesti projektin asetuksissa (Family parametri %F komponentin nimen määrittelyn yhteydessä). AutoCAD Electricalin muokkaus- ja piirtotoiminnot Tyypillliset AutoCAD Electricalin muokkauskomennot ovat käytettävissä rakennussähköistyksen komponenteilla kuten mm. Edit Component Move Component Delete Component Copy Component Retag Component Copy Catalog Assignment Komponenttien, kuten esim. pistorasioiden välinen johdotus, voidaan esittää AutoCADin eri viivatyypeillä. Rakennussähköistyksen komponentit eivät tue AutoCAD Electricalin Wire -johdintyyppiä. Raportit Raportointi -toiminnoissa voit hyödyntää seuraavia raportteja rakennussähköistyksen komponenteilla: Bill of Material - Osaluettelo Missing Bill of Matreial - Listaus komponenteista joille ei määritelty laitetietoja Component - Komponenttilista AutoCAD Electricalin Import/Export -toiminnot ovat myös käytettävissä. Voit siten viedä esim. piirustuksen komponenttitiedot Exceliin ja muokata niitä taulukossa ja päivittää muuttuneet tiedot takaisin piirustukseen. Sivu 6

7 Kaapelimerkit AutoCAD Electricalista poiketen kaapelimerkit käyttäytyvät vastaavalla tavalla kuten muutkin blokit. Kaapelimerkin lisäyksen jälkeen voit hakea tietokannasta/ määritellä käsin kaapelin tiedot. Yksittäinen kaapelimerkki esitetään tämän jälkeen osaluettelossa omana nimikkeenä. Sivu 7

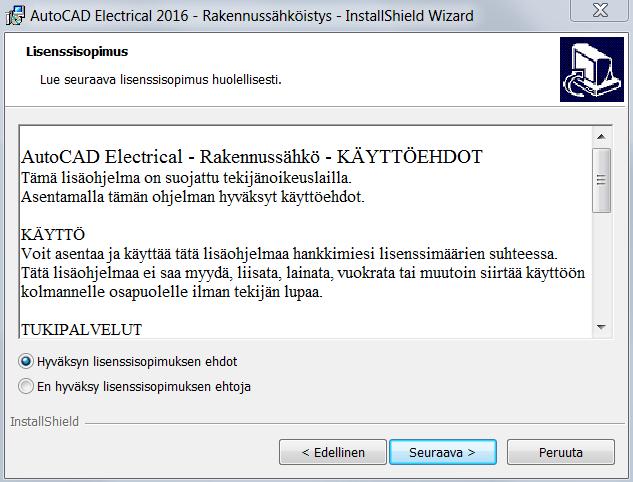

8 Asennus Tämä päivityspaketti tukee AutoCAD Electrical version mukaista osatietokantaa missä on sarakkeet 2D ja 3D -symbolien linkittämistä varten. Laajennus on testattu 2016 version kanssa. AutoCAD Electrical ohjelmisto täytyy olla asennettuna ennen päivityksen asennusta. Päivitys asennetaan tämän jälkeen työasemalle käyttäjän omilla tunnuksilla. Päivityksen asennus ei vaadi admin -oikeuksia. Aja asennustiedosto Rakennussahko 2016.exe. Oheinen ikkuna ilmestyy näytölle. Näpsäytä Seuraava. Lisenssisopimus Lue ja hyväksy lisenssisopimuksen ehdot ja näpsäytä Seuraava. Sivu 8

9 Kirjastojen kohdekansio Huom! Blokkikirjasto Rak_sym asennetaan oletuksena työpöydälle. Valitse Muuta -painikkeen kautta kansio asennettavalle blokkikirjastolle. Oletushakemisto kirjastoille AutoCAD Electrical 2016 versiossa on: Windows 7 tai 8: C:\Users\Public\Documets\Autodesk\Acade 2016\Libs Tietokannan kohdekansio Tietokanta Rak_dat.mdb asennetaan automaattisesti AutoCAD Electrical version mukaiseen oletushakemistoon. Voit muuttaa kohdekansiota Muuta... painikkeen kautta. Sivu 9

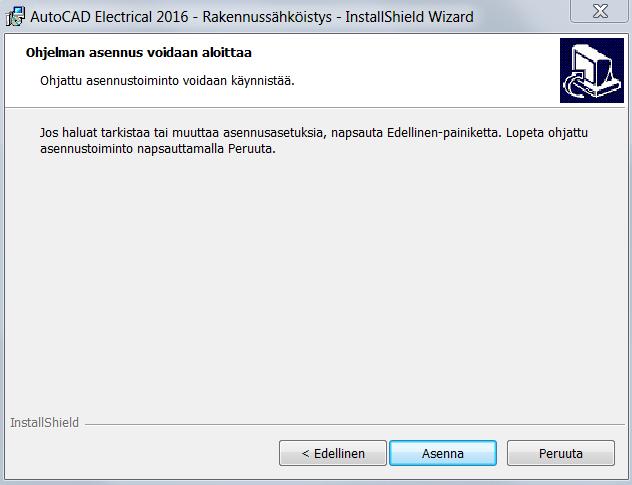

10 Aloita asennus näpsäyttämällä Asenna. Valintataulu ACE_RAK_MENU.DAT ja ikonitiedostot Komponenttien valintataulu ACE_RAK_MENU.DAT asennetaan version mukaiseen oletushakemistoon Support: Windows 7 tai 8: C:\Users\{käyttäjänimi}\AppData\Roaming\Autodesk\AutoCAD Electrical 2016\R20.1\enu\Support Valintataulun ikonitiedostot (png) asennetaan version mukaiseen oletushakemistoon Images: Windows 7 tai 8: C:\Users\{käyttäjänimi}\AppData\Roaming\Autodesk\AutoCAD Electrical 2016\R20.1\enu\Support\Images Sivu 10
