1 Asentaminen Ohjelman voi ladata vapaasti webistä ( ja siitä on olemassa versiot eri käyttöjärjestelmille. Suurimmalle osalle käyttäjistä sopii parhaiten valmiiksi käännetty asennuspaketti Asenna myös mikroskopian lisäpala (MBF ImageJ for Microscopy Collection by Tony Collins) Projektin sivujen kautta löytyvät myös lähdekoodit ja versiot muille käyttöjärjestelmille. Osa tämän ohjeen tekemisessä käytetyistä tiedostoista löytyy osoitteesta: Mittakaavan määrittäminen Avaa kuva mittajanasta ImageJ:ssä (File > Open). Piirrä kuvaan viiva, minkä avulla määritetään tunnettu etäisyys. Suurenna tarvittaessa vuorotellen viivan molemmat päät ja aseta päät tarkasti paikalleen. Löydät viivan pituuden kohdasta Analyze > Measure. Normaalisti mikroskooppien mittajanoissa on 100 pystyviivaa yhden millimetrin matkalla eli kahden pystyviivan väli on 10 mikrometriä. Tässä esimerkissä mittajanasta on näytetty 400 mikrometrin matka. Mittakaava asetetaan kohdassa Analyze > Set Scale. Kohtaan Distance in pixels tulee automaattisesti piirtämäsi viivan pituus, kohtaan Known Distance todellinen pituus, Pixel

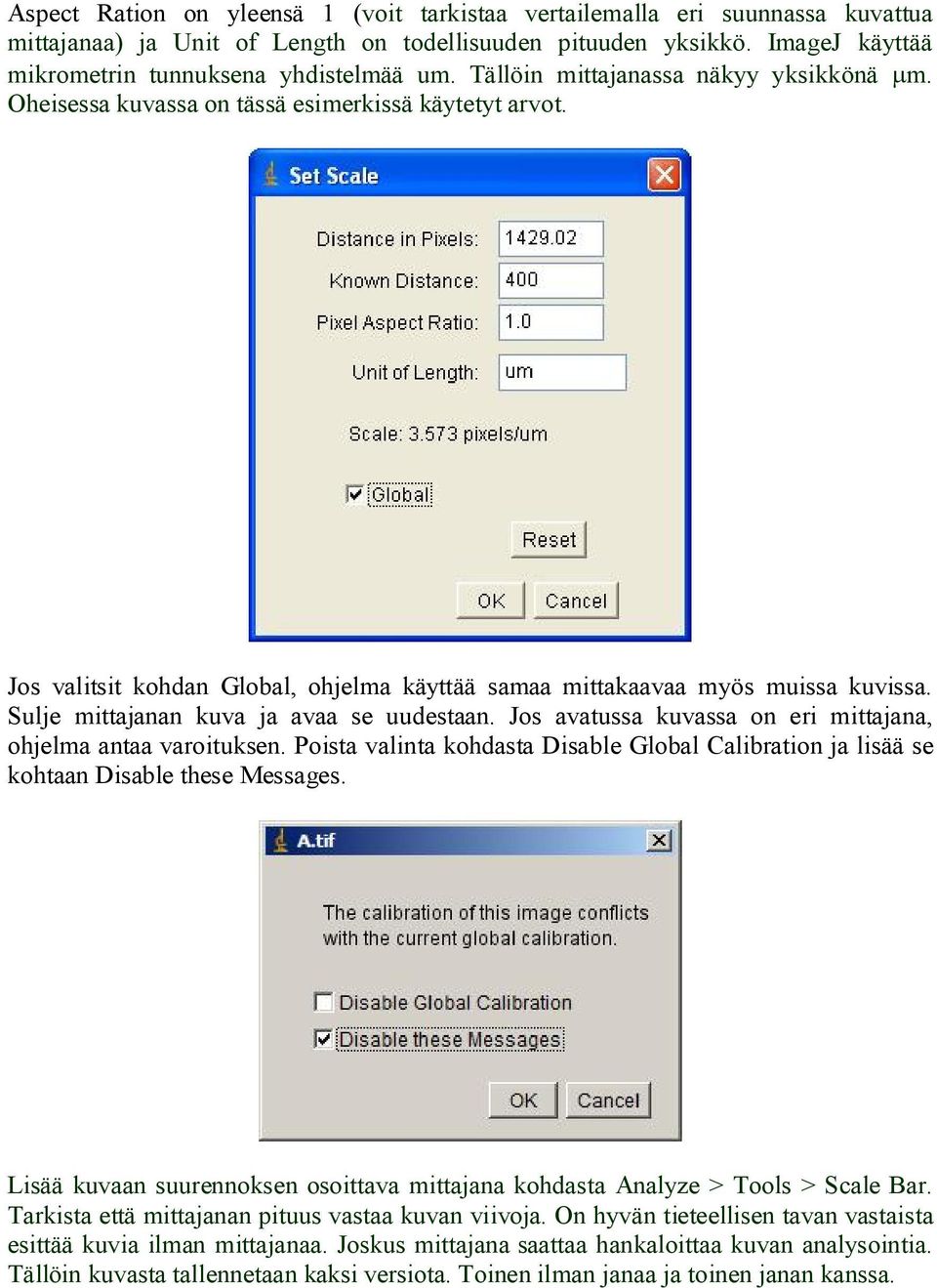

2 Aspect Ration on yleensä 1 (voit tarkistaa vertailemalla eri suunnassa kuvattua mittajanaa) ja Unit of Length on todellisuuden pituuden yksikkö. ImageJ käyttää mikrometrin tunnuksena yhdistelmää um. Tällöin mittajanassa näkyy yksikkönä m. Oheisessa kuvassa on tässä esimerkissä käytetyt arvot. Jos valitsit kohdan Global, ohjelma käyttää samaa mittakaavaa myös muissa kuvissa. Sulje mittajanan kuva ja avaa se uudestaan. Jos avatussa kuvassa on eri mittajana, ohjelma antaa varoituksen. Poista valinta kohdasta Disable Global Calibration ja lisää se kohtaan Disable these Messages. Lisää kuvaan suurennoksen osoittava mittajana kohdasta Analyze > Tools > Scale Bar. Tarkista että mittajanan pituus vastaa kuvan viivoja. On hyvän tieteellisen tavan vastaista esittää kuvia ilman mittajanaa. Joskus mittajana saattaa hankaloittaa kuvan analysointia. Tällöin kuvasta tallennetaan kaksi versiota. Toinen ilman janaa ja toinen janan kanssa.

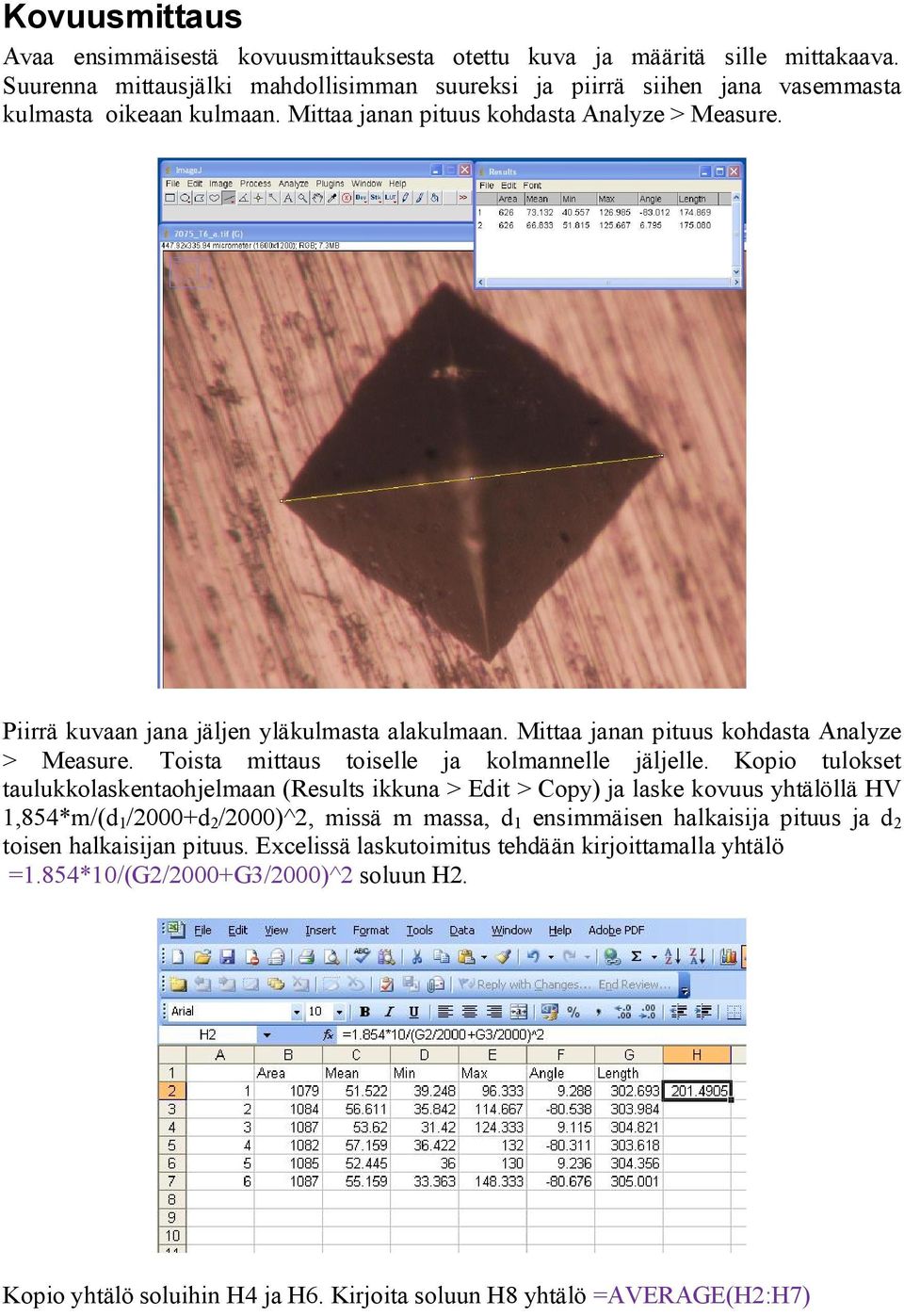

3 Kovuusmittaus Avaa ensimmäisestä kovuusmittauksesta otettu kuva ja määritä sille mittakaava. Suurenna mittausjälki mahdollisimman suureksi ja piirrä siihen jana vasemmasta kulmasta oikeaan kulmaan. Mittaa janan pituus kohdasta Analyze > Measure. Piirrä kuvaan jana jäljen yläkulmasta alakulmaan. Mittaa janan pituus kohdasta Analyze > Measure. Toista mittaus toiselle ja kolmannelle jäljelle. Kopio tulokset taulukkolaskentaohjelmaan (Results ikkuna > Edit > Copy) ja laske kovuus yhtälöllä HV 1,854*m/(d 1 /2000+d 2 /2000)^2, missä m massa, d 1 ensimmäisen halkaisija pituus ja d 2 toisen halkaisijan pituus. Excelissä laskutoimitus tehdään kirjoittamalla yhtälö =1.854*10/(G2/2000+G3/2000)^2 soluun H2. Kopio yhtälö soluihin H4 ja H6. Kirjoita soluun H8 yhtälö =AVERAGE(H2:H7)

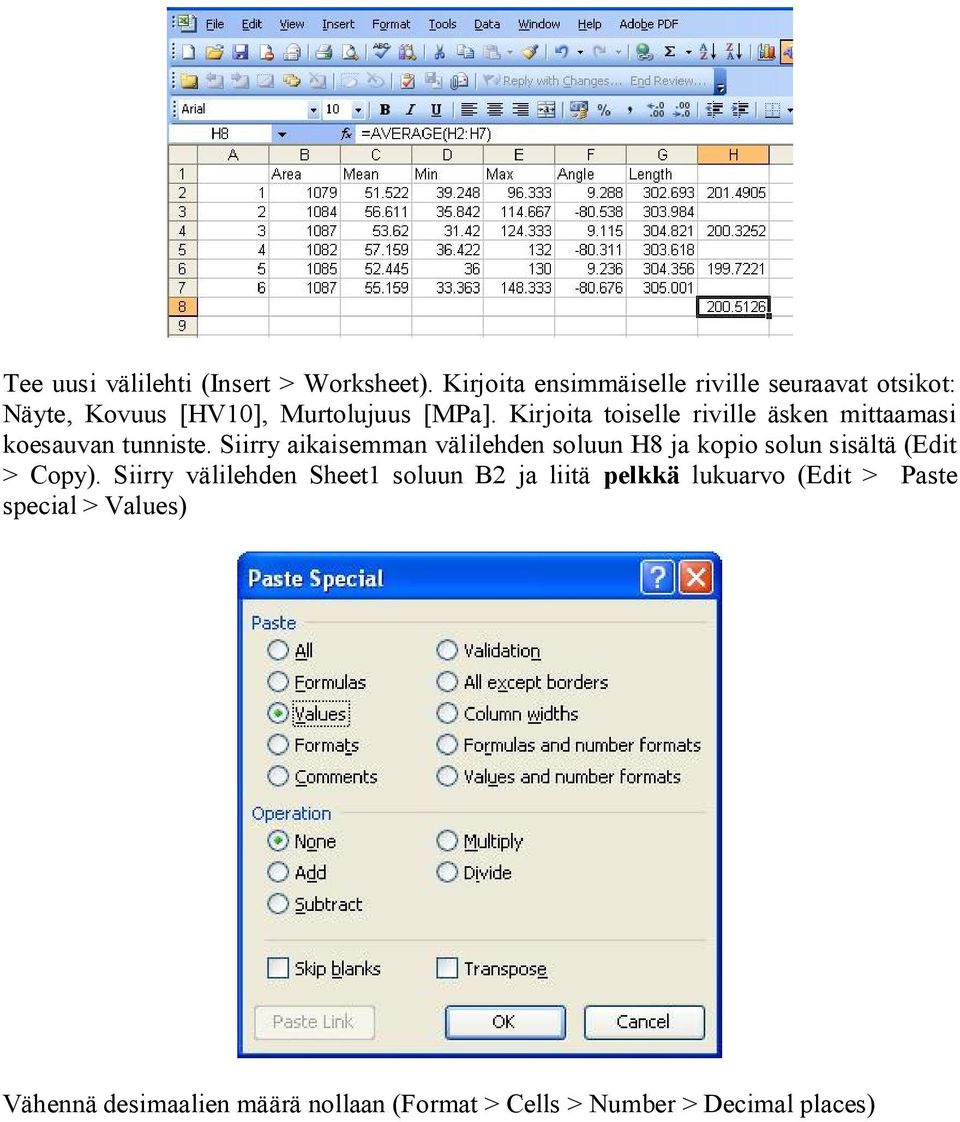

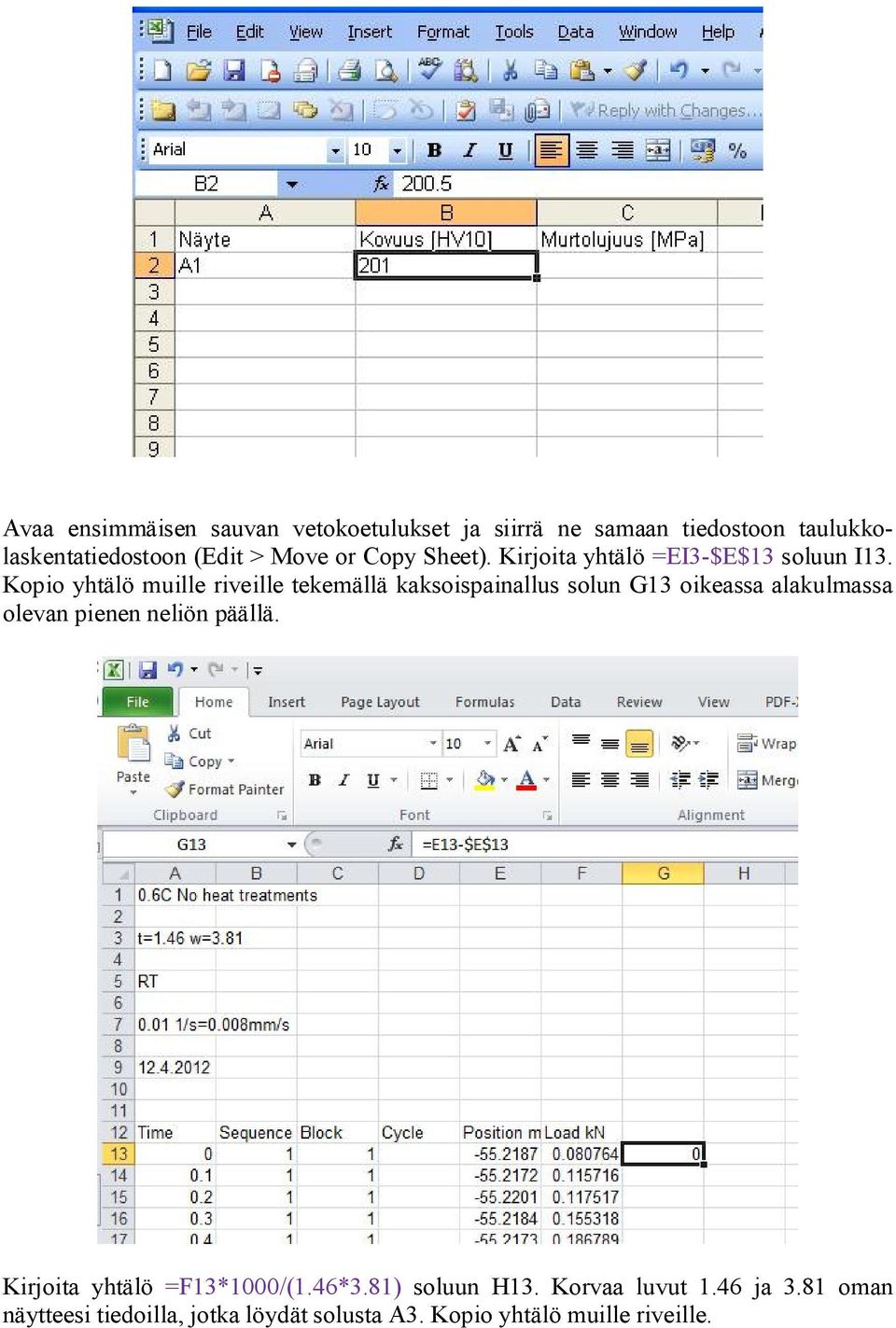

4 Tee uusi välilehti (Insert > Worksheet). Kirjoita ensimmäiselle riville seuraavat otsikot: Näyte, Kovuus [HV10], Murtolujuus [MPa]. Kirjoita toiselle riville äsken mittaamasi koesauvan tunniste. Siirry aikaisemman välilehden soluun H8 ja kopio solun sisältä (Edit > Copy). Siirry välilehden Sheet1 soluun B2 ja liitä pelkkä lukuarvo (Edit > Paste special > Values) Vähennä desimaalien määrä nollaan (Format > Cells > Number > Decimal places)

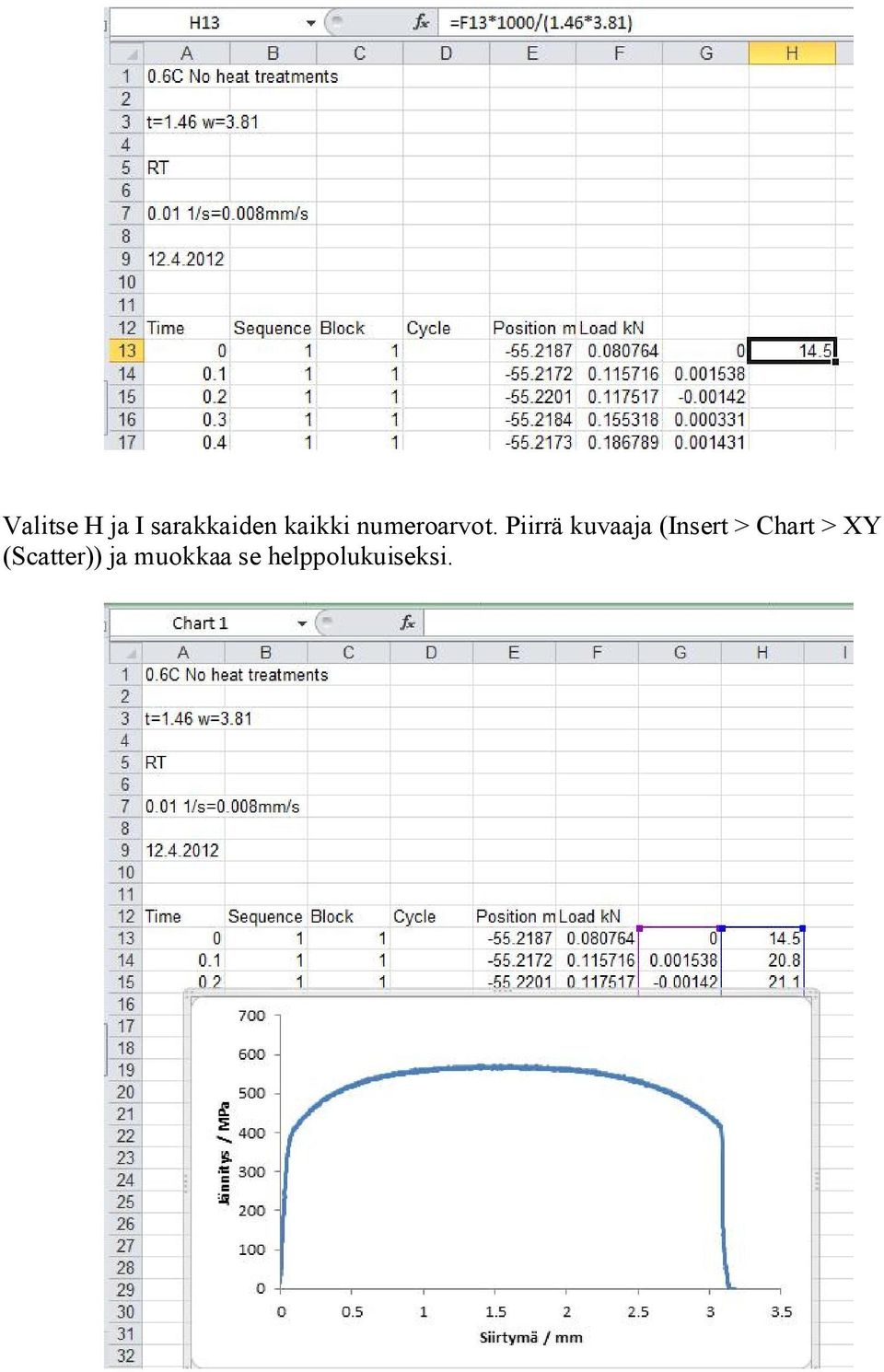

5 Avaa ensimmäisen sauvan vetokoetulukset ja siirrä ne samaan tiedostoon taulukkolaskentatiedostoon (Edit > Move or Copy Sheet). Kirjoita yhtälö =EI3-$E$13 soluun I13. Kopio yhtälö muille riveille tekemällä kaksoispainallus solun G13 oikeassa alakulmassa olevan pienen neliön päällä. Kirjoita yhtälö =F13*1000/(1.46*3.81) soluun H13. Korvaa luvut 1.46 ja 3.81 oman näytteesi tiedoilla, jotka löydät solusta A3. Kopio yhtälö muille riveille.

6 Valitse H ja I sarakkaiden kaikki numeroarvot. Piirrä kuvaaja (Insert > Chart > XY (Scatter)) ja muokkaa se helppolukuiseksi.

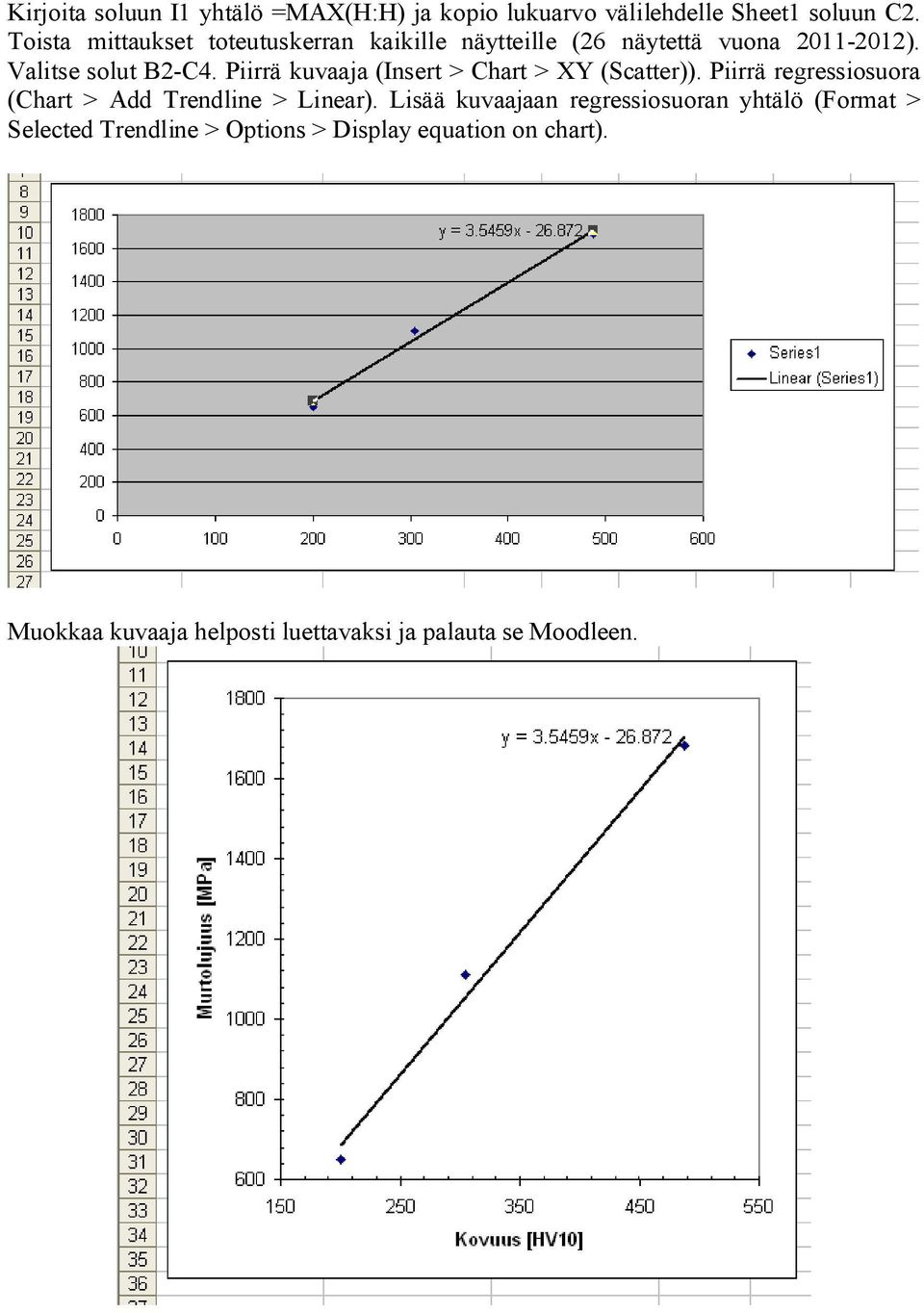

7 Kirjoita soluun I1 yhtälö =MAX(H:H) ja kopio lukuarvo välilehdelle Sheet1 soluun C2. Toista mittaukset toteutuskerran kaikille näytteille (26 näytettä vuona ). Valitse solut B2-C4. Piirrä kuvaaja (Insert > Chart > XY (Scatter)). Piirrä regressiosuora (Chart > Add Trendline > Linear). Lisää kuvaajaan regressiosuoran yhtälö (Format > Selected Trendline > Options > Display equation on chart). Muokkaa kuvaaja helposti luettavaksi ja palauta se Moodleen.
