1 Q 7./27/73/ R, Puranen GEOLOGINEN TUTKIMUSLAITOS Geofysiikan osasto

2 7 /27/73/ R. Puranen GEOLOGINEN TUTKIMUSLAITOS, Geofysiikan osasto Karttapohjan piirtäminen suoritetaan kahdella erillisella ohjel- malla, Joista toinen piirtaa lehden länsipuoliskon ja toinen itä- osan. Tämä kaksijakoisuus johtuu seka käytettävissä olevan plotte- 2 rin rajoitetusta piirtoalasta (25 x 38 cm ) että kalkulaattorin (HP 982OA) suppeahkosta muistitilasta (68 rekisteriä). Kartta- pohja muodostuu koordinaattiviivoista, karttamarginaalista, koor- dinaattilukemista, mittakaavaindeksistä, laitoksen ja teki35n ni- mista seka halutusta otsikoinnista. Otsikoinnissa voidaan valita -ehden numero ja nimi sekä kartan nimi suomeksi ja englanniksi. Tarvittaessa voidaan karttapohjaan liittää vino reunakaista. TJiit- teinä *. 2 on esitetty erilaisia karttapohjavaihtoehtoja.. Valmistautuminen ahjelmien ajoon Karttapohja on edullisinta piirtaa hyvalaatuiselle kuultopaperille tai sopivalle muovikalvolle, jolloin kartan osien yhdistäminen ja kopiointi on helppoa. Piirturissa on paras käyttää mustaa kynää, joka antaa hyvän kopiointituloksen. Paperi on leikattava sellai- seen kokoon, että se on suurempi kuin tarvittava piirustusala (25x 2 37 cm ) seka pienempi kuin piirturin pöydän ala. Litteinä.. 2 esitetyt karttapohjat ovat sopivan kokoisiksi leikattuja kuultopa- periarkkeja. Paperia leikattaessa on varottava koskemasta hikisin tai rasvaisin käsin piinistuspintaan, sillä käytetty huopakynä ei piirrä kunnolla rasvaiselle paperille. Piirturi kytketään päälle painamalla katkaisija LINE ON (IN) poh- jaan, jolloin LINE-valo syttyy. Piirtoalan mitoitusta varten asete-

3 taan piirturin pöydälle aluksi A3 -kokoinen millimetripaperi. Paperin pitemmasta sivusta joudutaan leikkaamaan pois cm:n suikale, jotta paperi mahtuisi pöydälle. Paperi sovitetaan tiiviisti pöydan vasenta reunaa ja alalaitaa vasten, jolloin se on tarvittaessa helposti asetettavissa uudelleen samaan paikkaan. Painamalla katkaisijaa CHART HOLD saadaan paperi kiinnittymaan elektrostaattisesti pöydan pintaan. Paperin kiinnittyminen on syytä viimeistellä silittämalla se paikalleen toisen paperin avulla. Ennen skaalauksen aloittamista poistetaan vielä piirturin kynan suojatulppa. Piirtoalan mitoitus suoritetaan otsikon GRAPH LIMITS alla olevien painokatkaisijoiden ja säatönuppien avulla. Piirtoalaksi säädetään 37 cm vaakasuunnassa ja 25 cm pystysuunnassa. Skaalaus aloitetaan painamalla katkaisijaa LOWER LEFT, jolloin piirturin kyna siirtyy sen hetkisen piirtoalan vasempaan alakulmaan. KatkaisiJan LOWER LEFT vasemmalla puolella olevaa kahta saatönuppia kiertämaila siirretään kyna mahdollisimman vasemmalle ja alas siten, etta kynan kärki osuu johonkin sopivaan millimetriviivojen risteykseen. Kynän kärjen täsmällinen paikka saadaan selville painamalla katkaisijaa PEN DOWN, jolloin kyna plottaa pisteen paperille. Painamalla näppäinta PEN UP voidaan kyna jälleen nostaa ylös. Jos kynää yritetään siirtää saatönupeilla piirturin maksimipiirtoalan rajojen ulkopuolelle, syttyy piirturin ERROR-varoitusvalo. Valo sammuu, kun kyna siirretään takaisin sallitulle alueelle. Vasemman alakulman säätämisen jälkeen painetaan katkaisijaa UPPER RIGHT, jolloin kyna siirtyy sen hetkisen piirtoalan oikeaan ylakulmaan. Katkaisijan UPPER RIGHT oikealla puolella olevien saatönuppien avulla siirretään kyna sellaiseen pisteeseen, että vasemmaksi alakulmaksi valittu piste on vaakasuunnassa 37 cm:n päässä

4 ja pystysuunnassa 25 cm:n päässä. Tämä on helppo suorittaa milli- metripaperin avulla, Lopuksi tarkistetaan piirtoalan kulmapistei- den paikat nappailemalla [ PEN DOWN ) ja suoritetaan tarvittaessa viimeistelevä hienosäätö. Painamalla nappainta CHART HOLD kytketään paperin kiinnityssysteemi pois päältä, Tämän jälkeen nostetaan piirturin kynä vaakaasentoon, poistetaan millimetripaperi ja kiinnitetään sen tilalle kuultopaperi aikaisemmin esitettyjen ohjeiden mukaisesti. Piirtoala on valmiiksi mitoitettu, joten karttapohjan piirtäminen voidaan aloittaa. Piirtoala säilyy periaatteessa samana, jollei saatönuppeihin kosketa, Kun karttapohjia piirretään runsaasti, on kuitenkin piirtoalan säilyminen samoin kuin piirturin yleinen toimintakunto (testiohjelmat kirjasessa ELECTRICAL INSPECTION BOOK- LET) syytä tarkistaa aika ajoin, 2. Ohjelmien lukeminen kalkulaattorin muistiin Kumpikin ohjelma luetaan vuorollaan kalkulaattorin muistiin vas- taavalta magneettikortilta sivuilta ja 2, tassa jarjestykse~sa. Muistiin lukeminen suoritetaan nappailemallä

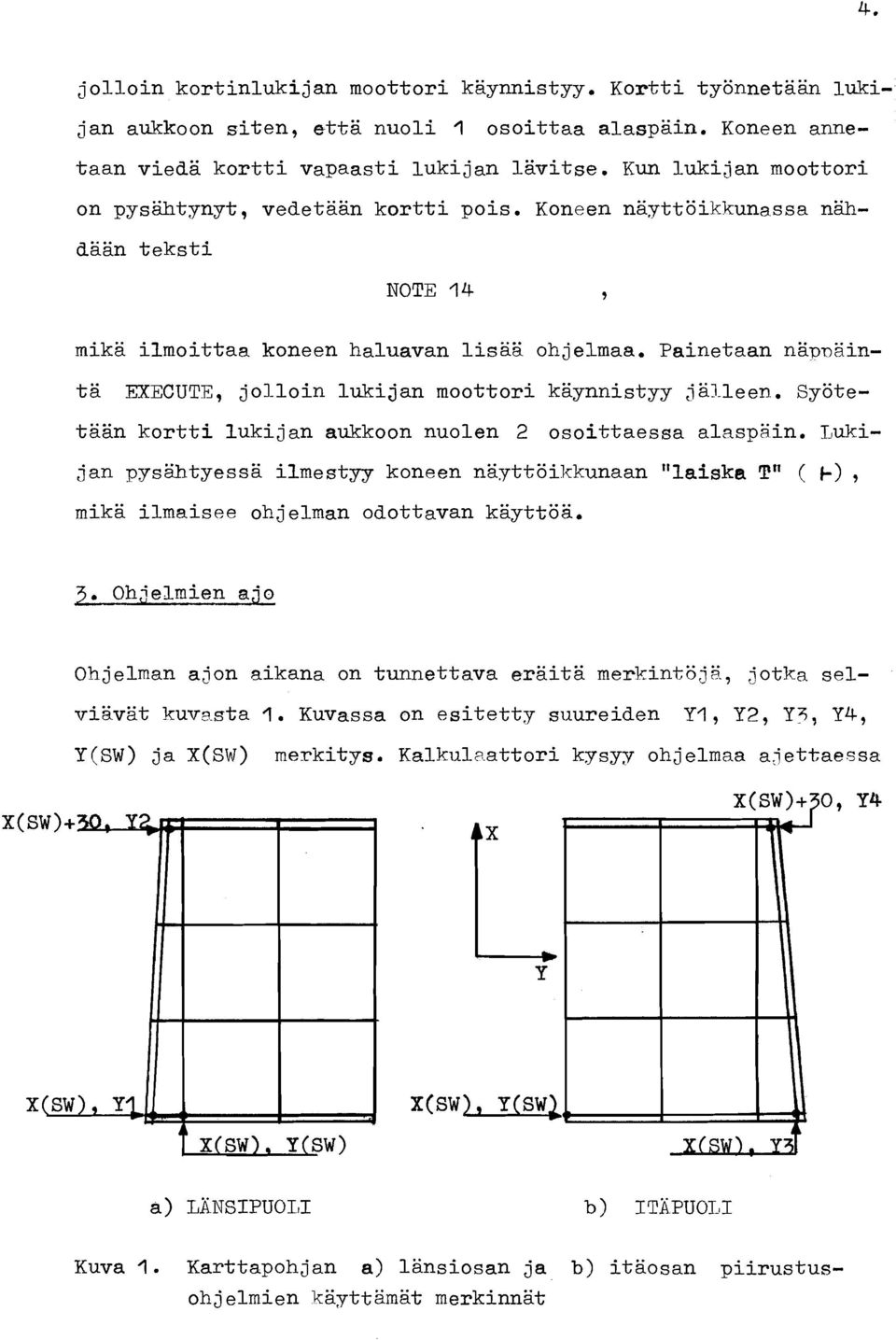

5 jolloin kortinlukijan moottori käynnistyy, Kortti työnnetään lukijan aukkoon siten, että nuoli osoittaa alaspäin. Koneen annetaan viedä kortti vapaasti lukijan lävitse. Kun lukijan moottori on pysähtynyt, vedetään kortti pois. Koneen näyttöikkunassa nähdään teksti NOTE 4 9 mika ilmoittaa koneen haluavan lisää ohjelmaa, Painetaan näpnainta EXECUTE, jol-loin lukijan moottori kaynnistyy jälleen. Syötetään kortti lukijan aukkoon nuolen 2 osoittaessa alaspäin. Lukijan pysähtyessä ilmestyy koneen nayttöiltkunaan "laiska Ta ( +), mika ilmaisee ohjelman odottavan käyttöä, Ohjelman ajon aikana on tunnettava eräitä merkintöja, jotka sel- viävät kuvesta. Kuvassa on esitetty suureiden Y, Y2, YS, Y4, Y(SW) ja X(SW) merkitys. Kalkulaattori kysyy ohjelmaa ajettaessa L Y X(SW), Y(SW Kuva. Karttapohjan a) lansiosan ja b) itäosan piirustus- oh j elmien käytt amät merkinnät

6 näyttöikkunan välityksellä näiden suureiden arvoja karttapohjan koordinaattien maarittämi.seksi. Ohjelmien ajo aloitetaan nappailemalla seka ilmoittamalla koneelle mikä karttapohja on kysymyksessä. Il- moitus annetaan nappailemallä jos kyseessä on suskeptibiliteettikartan pohja. Jos halutaan ti- heyskartan pohja, painetaan niippaimia jätetään kartan nimi myöhemmin valittavaksi, Tämän jälkeen painetaan näppainta RUN PROGRAM, jo7.loin kone kysyy nayttöikkunassaan karttapohjan lounaiskulman x-koordinaattia (kuva? Koordinaatti näppaillään koneen nayttötaululle, minkä jalkeen pai- netaan näppainta RUN PROGRAM, Kone kysyy edelleen lounaiskulman

7 y-koosdinaattia (kuva ) johon vastataan nappailemalla koordinaatti nayttöön ja painamal.la RIJN PROGRAM. Tällöin kone aloittaa karttapohjan piirtämisen ja pysähtyy välillä esittämään nayttöikkunassaan kysymyksen LEHDEN NO. =?. Kysymykseen vastataan nappailemalla nayttöön lehden numero ja pai- namalla RUN PROGRAM. Seuraavaksi kone kysyy johon vastataan näppailemalla LEHD:GN NIMI? 9 lehden nimi Jos kyseessä on suskeptibilitestti- tai tiheyskartta, viimeistelee piirturi karttapohjan. Jos taas ajon alussa on jätetty kartan nimi valinnaiseksi, pysähtyy kone vielä kysymaan KARTAN NIMI?. Kysymykseen vastataan nappailemalla kartan nimi m (esim. MINERAALIKARTTA)

8 minkä jälkeen piirturi taydentaa karttapohjan valmiiksi, 4. Vinon reunakaistan piirtäminen Karttapohjan peruselementti on :00000 lehden puolisko, joka on 20x 30 km2:n kokoinen suorakaide. Tietyillä alueilla Suomessa liittyy tähän peausyksikköön vino reunakaista lehden itä- tai län- silaidalla. Edellä kuvatuilla ohjelmilla voidaan pij.rtää myös nämä reunakaistat, kun ohjelman ajon alussa nap~äillaän aikaisemmin es5 tetyn lisäksi ('=) C ~ R FLAG N Kalkulaattorille on myös annettava kuvan mukaiset lisätiedot vinoudesta koneen niitä kysyessä. Kysymyksiin vastataan näppäile- mälla ko. arvo nayttötaulul-le ja painamalla nappäinta RUN PROGRAM, Kalkulaattori esittää nämä lisäkysymykset ajon lopussa. Plotterin piirustusalan puitteissa on koordinaattien Y ja Y2 pienin mah- dollinen arvo Y(SW)-3.2 dollinen arvo Y(SW)+33.2 maksimivinoudesta. ja k~o~dinaattien Y3 ja Y4 suurin mah-, mikä antaa käsityksen saavutettavasta Kun edellisiin kysymyksiin on vastattu, taydentaa karttalehden itäosan piirustusohjelma pohjan valmiiksi. Länsiosan piirustusohjelma pysähtyy sen sijaan esittämään näyttötaulullaan vielä pyynnön LISAKORTTI + Pyyntö toteutetaan syöttamalla lisäkortti koneen lukulaitteeseen ensin A-nuolen osoittaessa alas ja sitten B-nuoli alaspäin. Syöt-

9 täminen suoritetaan selostuksen kohdassa 2. esitetylla nappainproseduurilla. Kun lopuksi painetaan nappaimia END, EXECUTE ja RUN PROGRAM, viimeistelee piirturi myös karttapohjan lansipuoliskon. 5. Yhteydet muihin ohjelmiin Kumi karttapohja on saatu valmiiksi, on kalkulaattorilla muistis- saan lehden lounaiskulman koordinaatit ja lisäksi piirturi on valmiiksi skaalattu seka karttapohja oikein sijoitettu ~iirturin pöydälle. Nama seikat ovat perustana ohjelmien SUSKEPTIBI,ITEET- TIKARTOITUB ja TIHEYDEN TAI MUUN OMINAISUUDEN KARTOITUS käyt- tamiselle, joten on edullista jatkaa valittömasti jommalla kum- malla em. ohjelmista. Jos karttapohja välillä poistetaan piirtu- rin pöydältä ja piirturia käytetään muihin tarkoituksiin, saattaa karttapohjan asettaminen takaisin oikeaan paikkaan seka piirto- alan uudelleen mitoittaminen muodostua työlääksi. Liitteissa 3 ja 4 nähdään edellä kuvattujen ohjelmien listauk- set. Ohjelmiin liittyviä magneettikortteja säilytetään ohjelma- kansion loppuosan korttikoteloissa. 6. Yhteenveto flagien vaikutuksista FT:IA G VAIKUTUS Aiheuttaa karttapohjan vinon reunakaistan tulostumisen Antaa kartalle otsikon: SUSKEPTIBILITEETTI- KARTTA 2 Antaa kartalle otsikon: TIHEYSKARTTA Jattaa mahdollisuuden kartan vapaaseen otsikointiin

10 +z ' -,!, X lqd $z ' -,J, "@:;+ X 6 $,J, 6OI+X lld $ )., 6 ' E+x ' -,),, i. E -. I ':.', lld r-!. #, i?.! 0 J- Ii

11 -wua\3 OQO 00 G = ). 5 N'dh -3rNn., ' I.. I..,, :',,...,.. \ : -.. I,.,... :,.. I 8 -. l,,,,,.,.!..,'..?. ',.. '....,.,..!, * - i.'... I( \,. ',,. ' # '...,.,,,,..,.. '. P,......, LA- * , :...,. >... 7bTy I.'.,,'; > iit.3 '..,,!..-., :t.t i:...,,. '.., ' ',,.. i,, I l,,, dsl i.<... % 4-.. i.t.:, ; '. ;,.. -4, : '.. < -,. ) CIZ'T-ljiZmT-:{,j I ',,:,..., 7..,. -.., i?...,, *.L.T, L.. 4::i i..,! c; T+Q'ZmT$+X ll,-j : T T ; 4$, gbe+x,ll,d i ; ',. '. it.i3d, \., : \. i'; :, 8.,. j {z't-flgqc+x,-j ;... 4 i. {. \, T-::IQT-~~~Q~+X J.ld ; I l ih i 3.:,j i.- '.. 4,.!, 6 9 -i- F( "',-J '-4 IIt.43 rq i m n6 >: '.,.* I:::, Q.~!,-i,.',iQT+::.( l,j j -<,( 4 ",? t m.a ' + ~j~i~:jij~ I-.I,, dsa., l i...,... ::,< I.,: I. 4z ',, a<<.. I..?. :. T-:Ii@Ttlj'QT+X ll,d i.a 4 2 " T - Y i ;.: J. " :o i \.,.{.', i "..' ' "' II I I I- 8...l,:-J 4 i'., ' " T - :.:: J" -'l,-j ' ' 0 ' '.". Y... #<.<' 8. i " Gl r:,,, 4,!., ' ).:: ",.j i 4 i :II 4- : i.~,.. 7 ii4 " ' 0 -i- - I ~ i ~ a ~ - ~ G ~ ; " ~ - e ~.. o + - /,, L -. - '.",!., 5; ti i:.. ii i f:, E:.+ '..' :'i -... i't!-; i : - I i >2,l : '?: 7 T -:g L 3. '[ 4- ;.:; Ii. j* -,.-. ;,--i cj ::.:;,:::l I - " '..., i... "3 -j,!., 6 ' E: + )::,.'I,;::l il!) * 2.. i- i 3 mils\7 3 -.J 37 $. ':.: "';;. ;. _l... I I

12 '/ ,.) : * -i 0 T + i's, J. 7 Ii...{ iii..i'::j OZ+,!,.i T '0z+j<., : TP '!,. ' ri T ;: ;t *' cg? ~ Z T ~ i Z : ).{ l,j -Ii:,; J-l,:j,., ~G's+,A,~T ' T - X,.i : 2- ;zt;j,:, - T " Ii 6 ' + :.:: >:j J.. - : BP j, ; - T i l I 'Ql+,J, 6 'QI+X al- ;' '3,.. Cl 0'38 l*,'.,,!,j.,&!,, l,jij. :'3 '[ ', --, 8 + ):: i :E,E, '.. e, - Z,.. '..! :Gl, 4 ' i 4 T+,J., 6s; 'z-x &ll qj - 3 * Q + ){ >j J,, -, '.,. i., -lztz 0- I-*,:,,,:. : ; j 6 'o~+h 6 a+;.< ali,,.- - i I,' --: -9Z+,J., ll,i l;j 2 + >.< J.,:j l m, j :PT i I : m,i i> " i.., I-.. i,-. :..i, ibz+,j.,'z't-x 4 4 '8 :fi.3,,, :, I! 4 ' - 6 A Z'Z+,L,'ZU-X.4 Y.-, '! i '~T+,.I., i~ :QZ+X ; 3~ ~ + g T n ~ ~ ~L--I z + ~ -.. 3,.,: fc z+)., 6 8 T +){ li,j ;.. s -....G:IZ+,IiQT+X ll,d. ' -. C E + ;:.:.L - : C I ~ : ;, /, -% d.,. L!= f i j. $3 0-a - l 0 T +(., ll,i ;:;.j;, $ QZ+,J., i Qz+X ll,j : ; \ : ; :% ' mqi: ; J j i 4cTzi ; 7 i 4 ~ z ' + ~ qi~+x, ~,j,i - '[ ;3,..,. 6 :&+,J, i 'QE+;.{ a. TQ+8i'Q;~+:.< ;dl-, f 3 ' Tz+,J, ioe+x ll,$ ; " l I : Pi: ) : inz+), iql+x ll,-j!-. -'.! ;, 2 3 Ii! j. $OZ+,J., izm TE+X 4 i 4:iz " '[ - y, ' dls!,,c,ji H ' HUlö...;,',;\. /. z ' T + ;2 i z ' : + ::.: -L,d ', 4Sa.E: 43 4,,. 42 : b$ i '2 r.! ;.,-. G ;I ' z+,j., i ' c+" h 4 dciz't+e' ' ' T+H'2'T-)( J.J,-J~::I~ :. i 3., dsz 9-3 JI!:,('. : ': l j 4,,dYWJ,lISt4. t:i.,..,,i iz'~z+,!.,i~,j. -..I <. ;! : ~2 : -ZZ U9fU 33 AI i. ',.: I - --:"..; : Q T I,,dijM,J,,II'i I8Ild335. :: iqz+(., i){ ll,-j 4 C z +,J., i! ils,, d.t 43 dl: 2 QZ+(, 6 - T E+X ~.-d : 2 " E: + ::{.,-J 5 -. u -.- kb, " T + 8 i z ". ;: + ::.::,d ' ,)., ' - T E + )::.L,:j f Z ' +8 ' OE+:>:: J.d,P i -; c+,~,. i LE+),; f 8 T + '.,Ja, " - $:.,::- : J : + J. - u 6 2 " -7,.-.!:.C.= ' i -CjZ-i- 4 z,:4 l>l, 8.. '. t.lijlt.li3 :icl,.,3,$dil!;. 3 d P Ti - d :I :, i -., 7 j -; lij3ifii~-id3~,, lld. '! U.( I '! i.. c. -- Iki i 0 z + ::.<,-J :II Q,, -{ j.,, ', i7.t-x C. d f,j., z " ' Q 2 i,l., 6 r,i + >.::,j, c+){,j i Qz+,J., i.2 ' : ' f ' i i QE..i : T-Z'T+HiUT+!: Ild i. ; 4,-.+~ TF;+X LI, 4 :z+x l,-j f ~~+,:l,, 4!g 2.+,!. i ;.; -L,-J 2 5: i ;.:,j f )., i u E: + >.::, -,::- +iji>.:: Il,df t43,-j.! ,,,! n......i r. + ij q " 5i.i m rj,,d \ II4It.l H30H3.. dsl -, -4,!., I :8g : z ' i 02 + >.; -. -; ( /., ;. 3 -,..j i : b' I 3".L - :j ; +. ::.:: b,!., i ;: -;.; ' -,:j f 0 2 +,!., i fi ' --, I : 6 t:l i Ct-,, ~~~~ : <;? ; ;:.:;,L,:j,J., 6 g;j ' 4.. ;.;,",.:] 4 I + 3, 3 - I ; l...l j i 42 6,, i., 4'.::: :.t, ' Cit4 t.3i H3- l,, )., i >.; ',.. (;j 2 4..!, 6 P..43 ; :: t:~ ;: i~-t-..':,! j Lld!R?+!. " - $ 8 8, : t:a l i 4 - H L"'II:.l, -,-J )., z, rn '[ --;:.:: j-,::l, 4, i = :,.43.,-. -.:,, ' '.,:. ; :j::a.. :q+i ;.: + z: T 2; 4 '.b 8 + (., <i ' 4 3 [i ci ipt+)., ie: ' TE+>.( ;ij-l-'l.!! - k. -,!., i - ).{ i. -. +, $': + ).:; ":r:l T; "..=P.-:, -.., " #.*. i I 4,,, = : j l.,, ! :Oi? ;. "...( i i. ui:.., -I 0 + )., J- -,-J!.-.l':.! i,,,i, : ii. :' ' -4 T ' 8, 5,. t 0 0,.I..4 :3.: :{; t7, ' 0 ;? + )., i ' 8 C + ::.:.L- t.: : -.{ i i ~ 8 : i - (3., :.-..- k!!:, T + )., i.- - ;.:; )J - : I -.., I -' ::.:;.. "::j i :,<..b :!,. :(,T : --, r. c:. u:.. -4 i. 4- [l - K! i 0 5 i, ' -: 8 E: + :.:, ",-J! ' 7 l Cnitlsn *b No\Cwh N>~\TT~~QT '! '. ti alti? (\~QMYUI wtun~vuaww oaa sar r t t wu irnrna
