ICT infrarakentamisen tuottavuuden lisääjänä. Erkki Mäkinen (Martin Kriz)

Transkriptio

1 ICT infrarakentamisen tuottavuuden lisääjänä Erkki Mäkinen (Martin Kriz)

2 Trimble Navigation Ltd. transforming THE WAY THE WORLD WORKS Maailman johtava teknologiatoimittaja työskentelytapojen uudistamiseen ja tehostamiseen Perustettu 1978; vuoden 2013 liikevaihto n. US$ 2,3 miljardia; työntekijöitä yli 7,000; pääkonttori Sunnyvalessa, Kaliforniassa Asiakkaita noin 150 maassa maailman suurimmista yrityksistä pienimpiin perheyrityksiin Approximately 1,000 Trimble Patents Issued Over 60% of Technical Personnel are in Software Global Research & Development Centers: 36 Sites 11 Countries 12 Time Zones

3 Tekla Infrarakentaminen on osa Trimblen Heavy Civil Construction divisioonaa

4 Suunnittelun ja rakentamisen integraatio Ohjelmistoratkaisut projektin kaikkiin vaiheisiin esisuunnittelusta rakennussuunnitteluun sekä rakentamisen tukeen ja laadunvarmistukseen Suuren tarkkuuden ohjausjärjestelmät kaikkiin koneisiin ja tuotemerkkeihin Omaisuudenhallintajärjestelmät liikkuviin ja kiinteisiin rakennustyömaan laitteisiin Mittausjärjestelmät ja sensorit rakennustyömaan toimintoihin Cloud-based tools for real-time project monitoring and risk management Esisuunnittelu Mittaus Tarkka suunnittelu ja määrälaskenta Tuotannonohjaus ja rakentaminen Laadunvarmistus

5 SITECH Infrarakentajan globaali partneriverkosto SITECH on focusoitunut Infrarakentamisen teknologiaan Globaali jakelukanava, joka muodostuu noin 100 dealeristä Trimble hallinnoi jakelukanavaa SITECH tarjoaa ratkaisut Maarakentamisen mittaustoimintaan Koneautomaatiojärjestelmät mm. kaivinkoneisiin, tiehöyliin, puskutraktoreihin, jyriin ja asfaltintiivistyskoneisiin Rakennustyömaan kaluston ja työmaan tuottavuuden hallintaan Työmaan ohjelmistotarpeisiin Painopiste teknologian lisäksi asennukset, koulutus, tukitoiminnot ja palvelut Lisäarvoa asiakkaille! Finland Koneautomaatiot (Trimble HCC) Geotrim Oy:ltä Wihurille à syntyi SITECH Finland: - Päämiehenä Trimble, valtuutettu maahantuoja - Osa Wihurin Teknistä Kauppaa

6

7 Mallipohjaisen yhteistyö

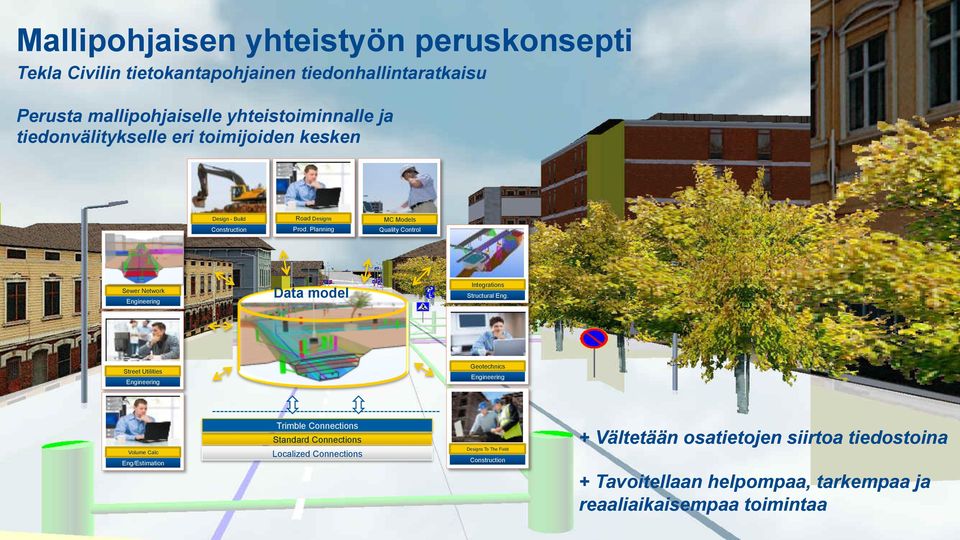

8 Mallipohjaisen yhteistyön peruskonsepti Tekla Civilin tietokantapohjainen tiedonhallintaratkaisu Perusta mallipohjaiselle yhteistoiminnalle ja tiedonvälitykselle eri toimijoiden kesken Design - Build Construction Road Designs Prod. Planning MC Models Quality Control Sewer Network Engineering Data model Integrations Structural Eng. Street Utilities Engineering Geotechnics Engineering Volume Calc Eng/Estimation Trimble Connections Standard Connections Localized Connections Designs To The Field Construction + Vältetään osatietojen siirtoa tiedostoina + Tavoitellaan helpompaa, tarkempaa ja reaaliaikaisempaa toimintaa

9 Mallipohjainen yhteistyö Rakennussuunnittelutieto saadaan käytettäväksi työmaalle tarkasteluun ja työskenneltäväksi yhdessä suunnittelijoiden ja rakentajien kesken à parempi kustannustehokkuus ja konfliktien aikainen havainnointi Optimoidaan paremmin kokonaisprosessia ja sen kustannuksia, ei vain osaprosesseja, kuten esim suunnittelua Mallipohjainen komunikaatio kaikkien sidosryhmien kesken mm. puna-kynämerkinnöillä ja muistilapuilla

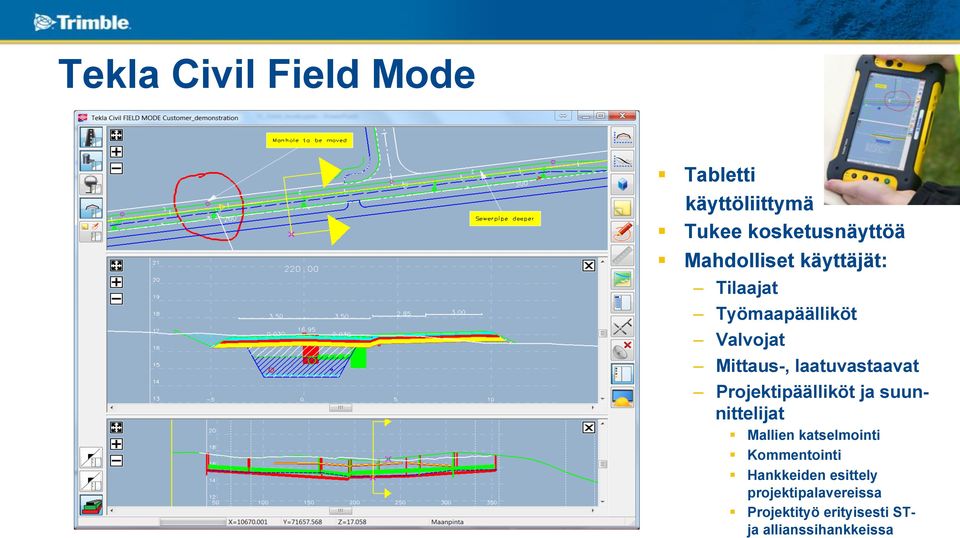

10 Tekla Civil Field Mode Tabletti käyttöliittymä Tukee kosketusnäyttöä Mahdolliset käyttäjät: Tilaajat Työmaapäälliköt Valvojat Mittaus-, laatuvastaavat Projektipäälliköt ja suunnittelijat Mallien katselmointi Kommentointi Hankkeiden esittely projektipalavereissa Projektityö erityisesti STja allianssihankkeissa

11 Mallipohjainen yhteistyö maarakentamisen ja taitorakentamisen välillä Tekla Civil 3D selain yhdistää BIM ja CIM maailman Automatisoidut törmäystarkastelut kaikkien kohteiden kesken Alueet & rakennukset Tiet/kadut & Taitorakenteet & Verkostot & Sillat Rautatiet & Asemalaiturit Kohtaako talon viemäröinti yleisen kadun viemäriverkoston? Törmääkö kadun viemäriverkosto puiden juuristoihin? Mahdollisuus vähentää rakentamisen aikana usein esiintulevia ylimääräisiä kustannuksia aiheuttavia muutosvaateita.

12 Tekla Civil ja rakentamisen tietovirrat Toteutamiskelpoiset mallit

13 Kattavat toteutusmallit Jatkuvat rakennemallit koneautomaatioon Myös monimuotoisista rakenteista Liittymät Vanhan tien parantamiset Georakenteet

14 Tekla Civil mallit voidaan aukaista suoraan BC-HCE ohjelmassa ja mm. näin varmistaa eri ohjelmalla toteutusmallien oikeellisuus. Huom. BC-HCE:ssä on IM3 tuki.

15 Tekla Civil toteutusmallit rakentamisen prosesseihin Tee/mallinna kerran se mitä todella tarvitaan ja käytä tietoa useasti Yksi tietomalli, luotettavampi tieto, päätöksenteko- ja yhteistyöprosessi Parempi laatu, vähempi virheitä Lean way of working

16 VisionLink ja CCS koneautomaatio Reaaliaikaiseen rakennustyön monitorointiin ja rakentamisen laadunvarmistamiseen

17 Reaaliaikainen laadun 3D seuranta Trimble CCS900 ja VisionLink Pilotissa havaittiin GNSS jyrällä tehtävän tiiveyden seurannan tuottavan hyötyä tuotantovaiheessa. Mallipohjaista seurantaa hyödyntämällä ylijyräämistä voitiin välttää ja jyräyksen läpimenoaika lyheni. GNSS-paikannetun jyrän ohjausjärjestelmän tiiveyden seurantatyökalun pilotointi Riippa - Eskola RU2 projektissa v Peittokartta Korkeustasot Ylitysten lkm... VisionLinkin Compaction Meter Value / CMV kertoo tiivistyskoneen todelliset työsaavutukset verrattuna tavoitteisiin.

18 Case: Kokkola Ylivieska, Mallipohjainen laadunvalvonta Kokkola- Ylivieska kaksoisraide projek2 on jae4u kolmeen rakennusurakkaan, joista RU1 ja RU2 toteutetaan ST- mallilla ja Eskola- Ylivieska väli perinteises2 Hankkeen kustannusarvio 330 M Uu4a sähköiste4yä raide4a 80 km Nykyisen radan peruskorjaus 80 km Huoltoteitä 80 km Uusia teitä ja katuja 20 km Uusia tai korja4avia siltoja 80 kpl Uusia tai korja4avia rumpuja 70 kpl Leikkausmassoja noin 2 milj. m3 Pure4avia rakennuksia 30 kpl 18

19 Tavoite Projek2lla on tarkoitus kehi4ää 2eto- mallipohjaista toimintaa hyvin laajas2: RU2 (Riippa- Eskola) sisältää oman 2etomalliosuuden (n. 2 km) Eskola- Ylivieska väli toteutetaan suurimmilta osin 2etomallipohjaises2 Tavoi4eita BIM:n hyödyntämiselle: Kustannuksien aleneminen Teknisen laadun paraneminen Rakentamisaikataulun lyheneminen Kuva: KP24.fi / Clas Olav Slotte

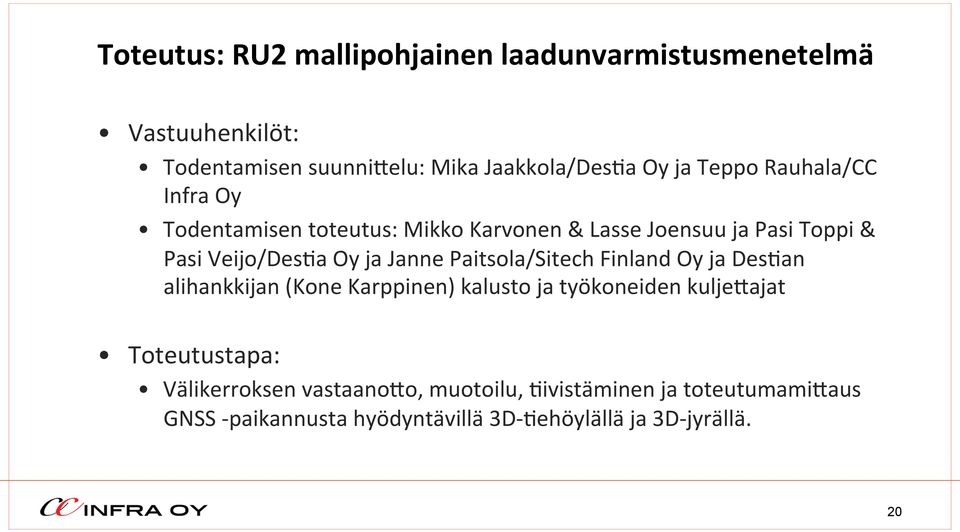

20 Toteutus: RU2 mallipohjainen laadunvarmistusmenetelmä Vastuuhenkilöt: Todentamisen suunni4elu: Mika Jaakkola/Des2a Oy ja Teppo Rauhala/CC Infra Oy Todentamisen toteutus: Mikko Karvonen & Lasse Joensuu ja Pasi Toppi & Pasi Veijo/Des2a Oy ja Janne Paitsola/Sitech Finland Oy ja Des2an alihankkijan (Kone Karppinen) kalusto ja työkoneiden kulje4ajat Toteutustapa: Välikerroksen vastaano4o, muotoilu, 2ivistäminen ja toteutumami4aus GNSS - paikannusta hyödyntävillä 3D- 2ehöylällä ja 3D- jyrällä. 20

21 21

22 Päätelmät Tässä pilo2ssa havai`in GNSS jyrällä tehtävän 2iveyden seurannan tuo4avan hyötyjä tuotantovaiheessa. Mallipohjaista seurantaa hyödyntämällä ylijyräämistä voi2in väl4ää ja jyräyksen läpimenoaika lyheni. Tilaajan kokeneen rakennu4ajakonsul2n, (Erkki Mäki, CC Infra Oy) mukaan mallipohjaisen rakentamisprosessin havai`in tuo4avan ainakin seuraavia hyötyjä: Radan tai väylän rakennekerroksen muotoilu kerralla oikeaan tasoon vähentää materiaalin laji4umista ja johtaa laadun hajonnan pienenemiseen, kerrosrakenteiden homogeenisuus ja pinnan tasaisuus paranevat. 22

23 Anna mielikuvituksesi tuottaa parempaa rakentamista
