Lumination TM -pinta-asennussarja (ET-sarjan pinta-asennussarja ET22 ja ET14)

Koko: px
Aloita esitys sivulta:

Download "Lumination TM -pinta-asennussarja (ET-sarjan pinta-asennussarja ET22 ja ET14)"

Transkriptio

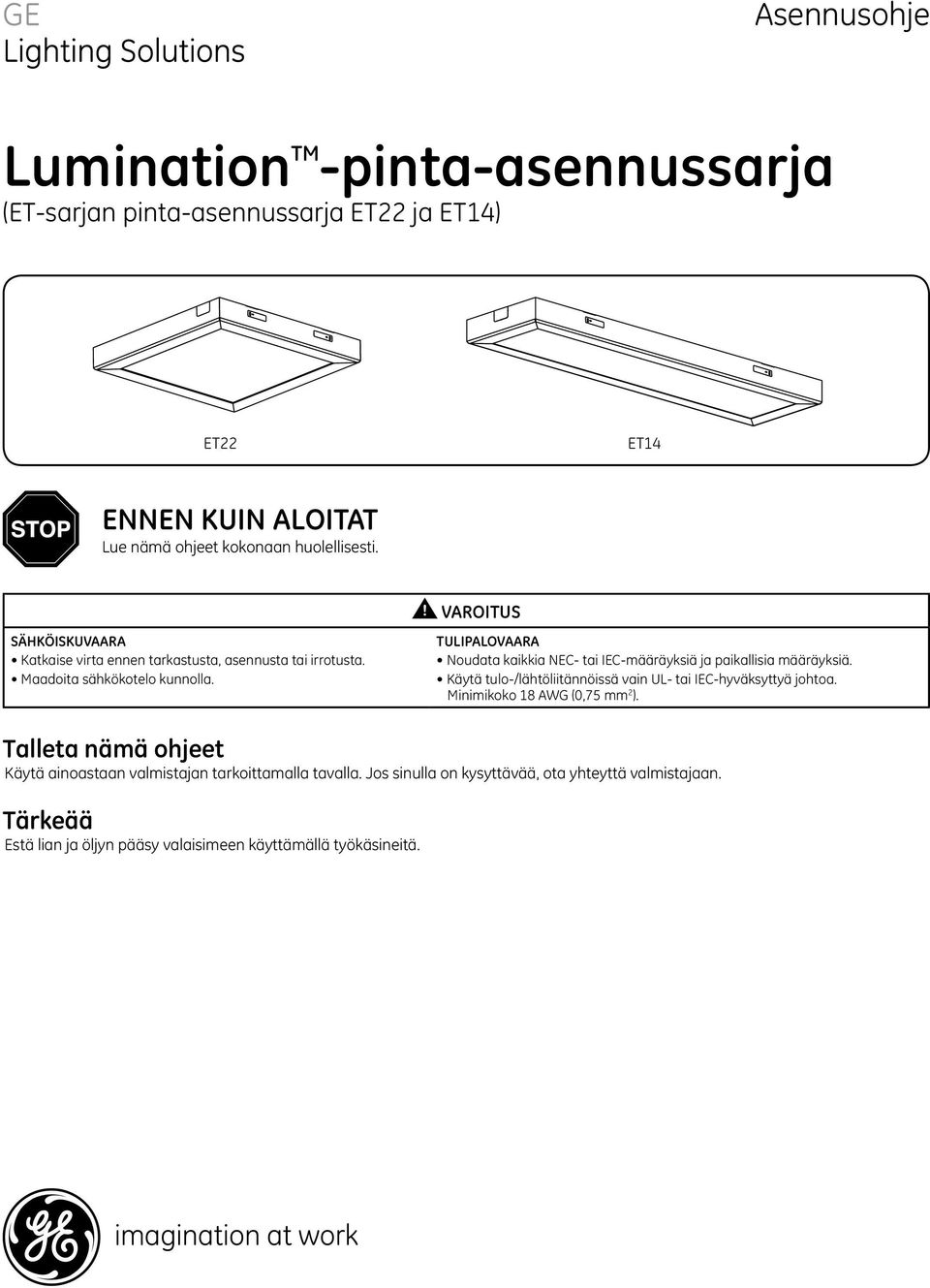

1 Asennusohje Lumination TM -pinta-asennussarja (ET-sarjan pinta-asennussarja ja ) ENNEN KUIN ALOITAT Lue nämä ohjeet kokonaan huolellisesti. SÄHKÖISKUVAARA Katkaise virta ennen tarkastusta, asennusta tai irrotusta. Maadoita sähkökotelo kunnolla. VAROITUS TULIPALOVAARA Noudata kaikkia NEC- tai IEC-määräyksiä ja paikallisia määräyksiä. Käytä tulo-/lähtöliitännöissä vain UL- tai IEC-hyväksyttyä johtoa. Minimikoko 8 AWG (0,75 mm ). Talleta nämä ohjeet Käytä ainoastaan valmistajan tarkoittamalla tavalla. Jos sinulla on kysyttävää, ota yhteyttä valmistajaan. Tärkeää Estä lian ja öljyn pääsy valaisimeen käyttämällä työkäsineitä. imagination at work

2 Laitteen asennus Himmennysjohto (valinnainen) Himmennysjohto (valinnainen) x: kytke verkkojohto UL-hyväksytyllä läpiviennillä (jäykkä tai taipuisa asennusmenetelmän mukaan) ylälevyn keskireiän lävitse. x4: käytä johdon läpivientiin keskiosan reikää valaisimen jommassakummassa päässä. Jos kytket himmentimen johtimet (valinnainen), ne on vietävä eri reiän kautta. Kiinnitä ylälevy kattoon neljällä tai kuudella kiinnittimellä. Kunkin kiinnittimen kantavuuden on oltava >3,6 kg. Käytä rakennusurakoitsijan varaamaa kunnollista kiinnitysmenetelmää paikallisten rakennusmääräysten mukaan. Varmistustarra 3 Asenna valaisin kehykseensä ja kohdista se oikeaan asentoon varmistustarran avulla. Jos varmistustarraa ei ole, asennuskohteen käyttäjän on määrättävä valaisimen asento. ja Pidike Pidike Mutteri Mutteri Ruuvi Ruuvi 4 Kiinnitä kaikki neljä tai kuusi pidikettä paikalleen mutterilla ja ruuvilla.

3 Liitä saranat Yli 5 Liitä saranat Yli 5 5 Kiinnitä valaisimen kehys ylälevyyn liu uttamalla saranat yhteen. Kehyksen ja ylälevyn välisen kulman on oltava yli 5 astetta. / M3-ruuvi 6 Liitä turvavaijeri valaisimen ja kehyksen väliin M3-ruuvilla. 7 asennettuna.

4 Sähkökytkennät Vaihtoehto A) valaisimen sisällä: vie verkkojohto taipuisan läpiviennin kautta ja kiinnitä muuntajakoteloon. Vaihtoehto B) valaisimen ulkopuolelta: avaa läpiviennin reikä/reiät ylälevystä ja asenna oikeat sähköliitännät. Vie verkkojohto läpiviennin kautta ja kiinnitä muuntajakoteloon. 7 CE -malleille: jos valitset vaihtoehdon B), vie verkkojohto läpiviennin kautta ja liitä se läpivientiholkkiin. Huom: jos kytket himmentimen johtimet (valinnainen), ne on vietävä eri reiän kautta kuin verkkojohto. Huom: jun valitset vaihtoehdon A) tai B), taipuisan läpiviennin pituuden kehyksessä on oltava 600 mm (3,6 ), jotta johtoon ei kohdistu vetoa kehystä avattaessa. 7 / 7 CE -malleille Himmentimen johtimet (valinnainen) Kytke verkkojohdon vaihe-, nolla- ja maadoitusjohtimet sähköliittimeen merkintöjen mukaisesti ja käytä toimitettua läpivientiholkkia. Käytä pienempiä läpivientejä himmenninja syöttöliitäntöihin.

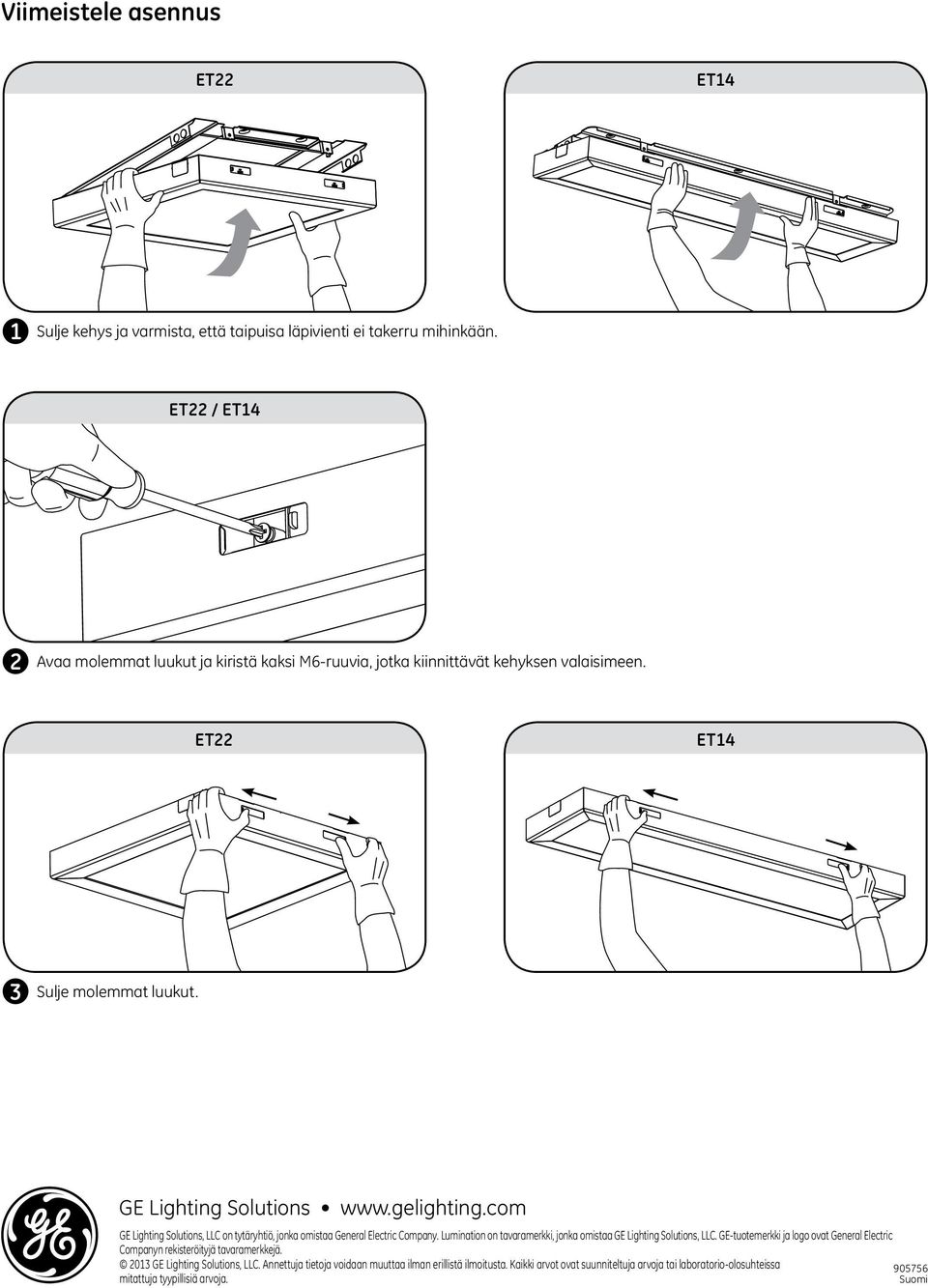

5 Viimeistele asennus Sulje kehys ja varmista, että taipuisa läpivienti ei takerru mihinkään. / Avaa molemmat luukut ja kiristä kaksi M6-ruuvia, jotka kiinnittävät kehyksen valaisimeen. 3 Sulje molemmat luukut. GE Lighting Solutions GE Lighting Solutions, LLC on tytäryhtiö, jonka omistaa General Electric Company. Lumination on tavaramerkki, jonka omistaa GE Lighting Solutions, LLC. GE-tuotemerkki ja logo ovat General Electric Companyn rekisteröityjä tavaramerkkejä. 03 GE Lighting Solutions, LLC. Annettuja tietoja voidaan muuttaa ilman erillistä ilmoitusta. Kaikki arvot ovat suunniteltuja arvoja tai laboratorio-olosuhteissa mitattuja tyypillisiä arvoja Suomi
