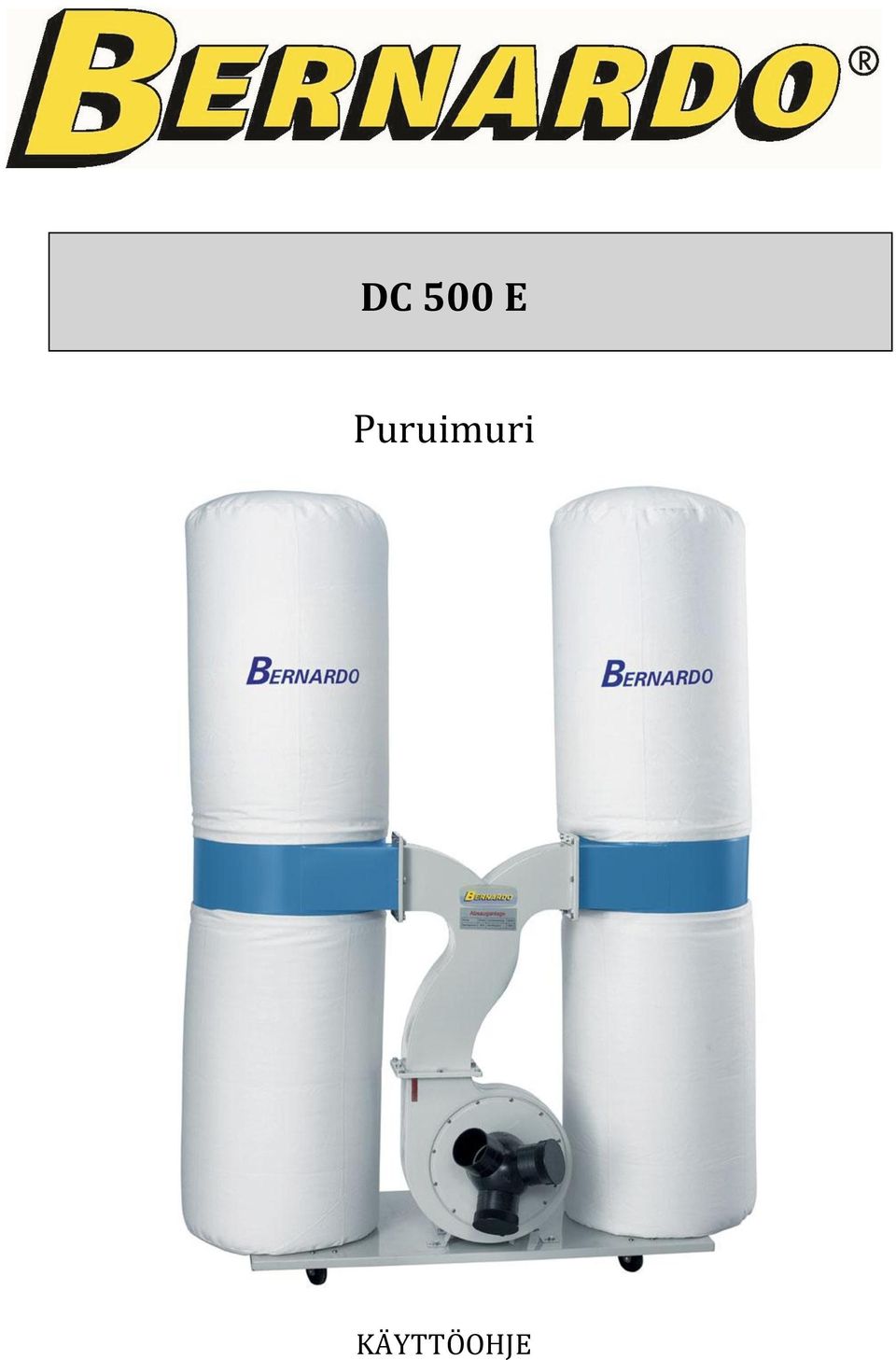

1 DC 500 E Puruimuri KÄYTTÖOHJE

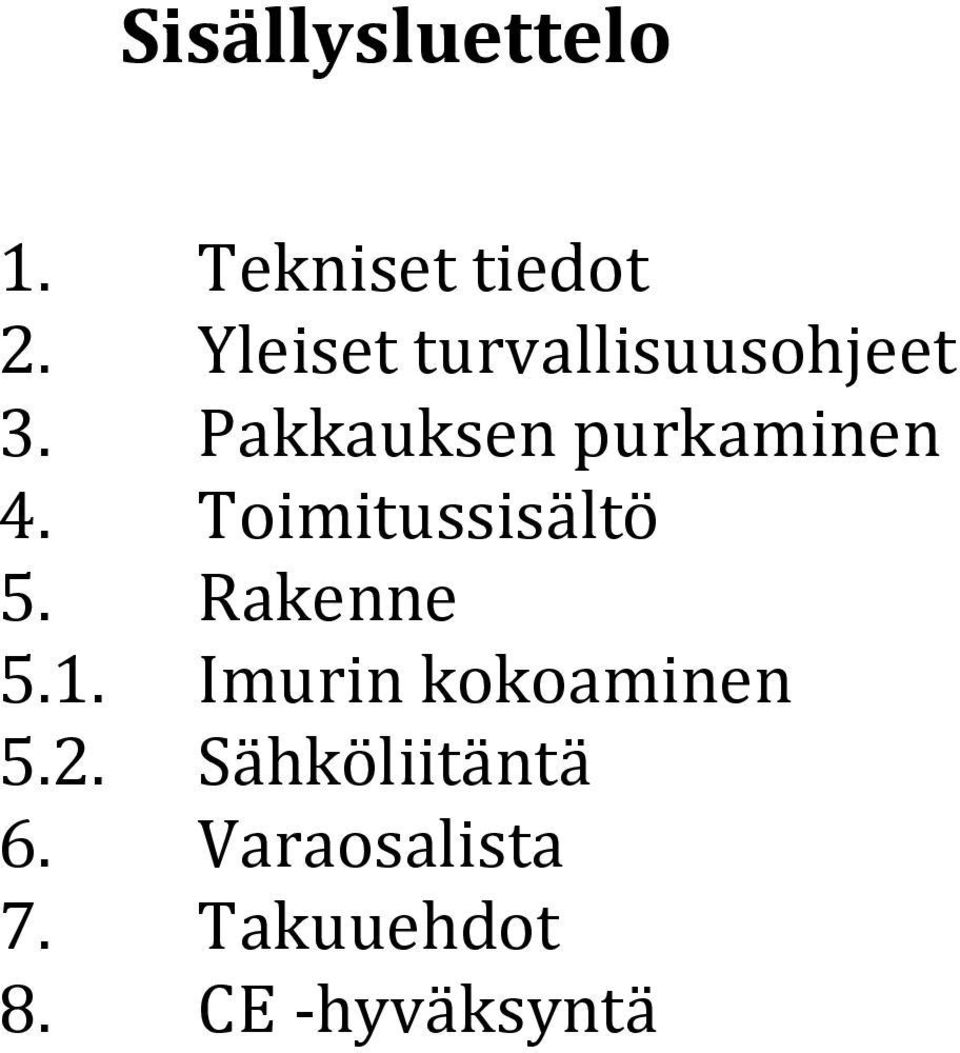

2 Sisällysluettelo 1. Tekniset tiedot 2. Yleiset turvallisuusohjeet 3. Pakkauksen purkaminen 4. Toimitussisältö 5. Rakenne 5.1. Imurin kokoaminen 5.2. Sähköliitäntä 6. Varaosalista 7. Takuuehdot 8. CE -hyväksyntä

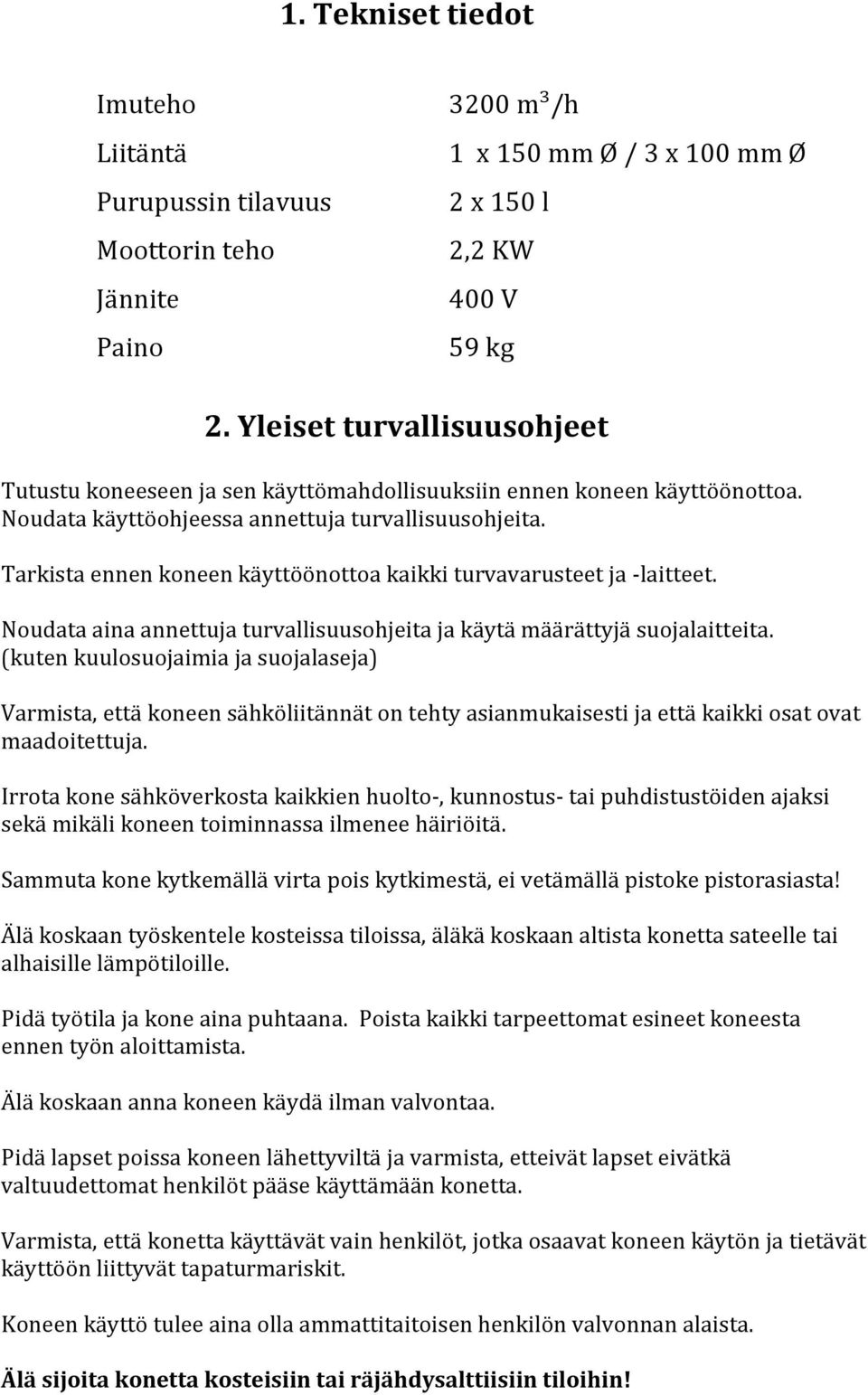

3 1. Tekniset tiedot Imuteho Liitäntä Purupussin tilavuus Moottorin teho Jännite Paino 3200 m³/h 1 x 150 mm Ø / 3 x 100 mm Ø 2 x 150 l 2,2 KW 400 V 59 kg 2. Yleiset turvallisuusohjeet Tutustu koneeseen ja sen käyttömahdollisuuksiin ennen koneen käyttöönottoa. Noudata käyttöohjeessa annettuja turvallisuusohjeita. Tarkista ennen koneen käyttöönottoa kaikki turvavarusteet ja -laitteet. Noudata aina annettuja turvallisuusohjeita ja käytä määrättyjä suojalaitteita. (kuten kuulosuojaimia ja suojalaseja) Varmista, että koneen sähköliitännät on tehty asianmukaisesti ja että kaikki osat ovat maadoitettuja. Irrota kone sähköverkosta kaikkien huolto-, kunnostus- tai puhdistustöiden ajaksi sekä mikäli koneen toiminnassa ilmenee häiriöitä. Sammuta kone kytkemällä virta pois kytkimestä, ei vetämällä pistoke pistorasiasta! Älä koskaan työskentele kosteissa tiloissa, äläkä koskaan altista konetta sateelle tai alhaisille lämpötiloille. Pidä työtila ja kone aina puhtaana. Poista kaikki tarpeettomat esineet koneesta ennen työn aloittamista. Älä koskaan anna koneen käydä ilman valvontaa. Pidä lapset poissa koneen lähettyviltä ja varmista, etteivät lapset eivätkä valtuudettomat henkilöt pääse käyttämään konetta. Varmista, että konetta käyttävät vain henkilöt, jotka osaavat koneen käytön ja tietävät käyttöön liittyvät tapaturmariskit. Koneen käyttö tulee aina olla ammattitaitoisen henkilön valvonnan alaista. Älä sijoita konetta kosteisiin tai räjähdysalttiisiin tiloihin!

Tarkista ennen koneen käyttöönottoa kaikki turvavarusteet ja -laitteet. Noudata aina annettuja turvallisuusohjeita ja käytä määrättyjä suojalaitteita.

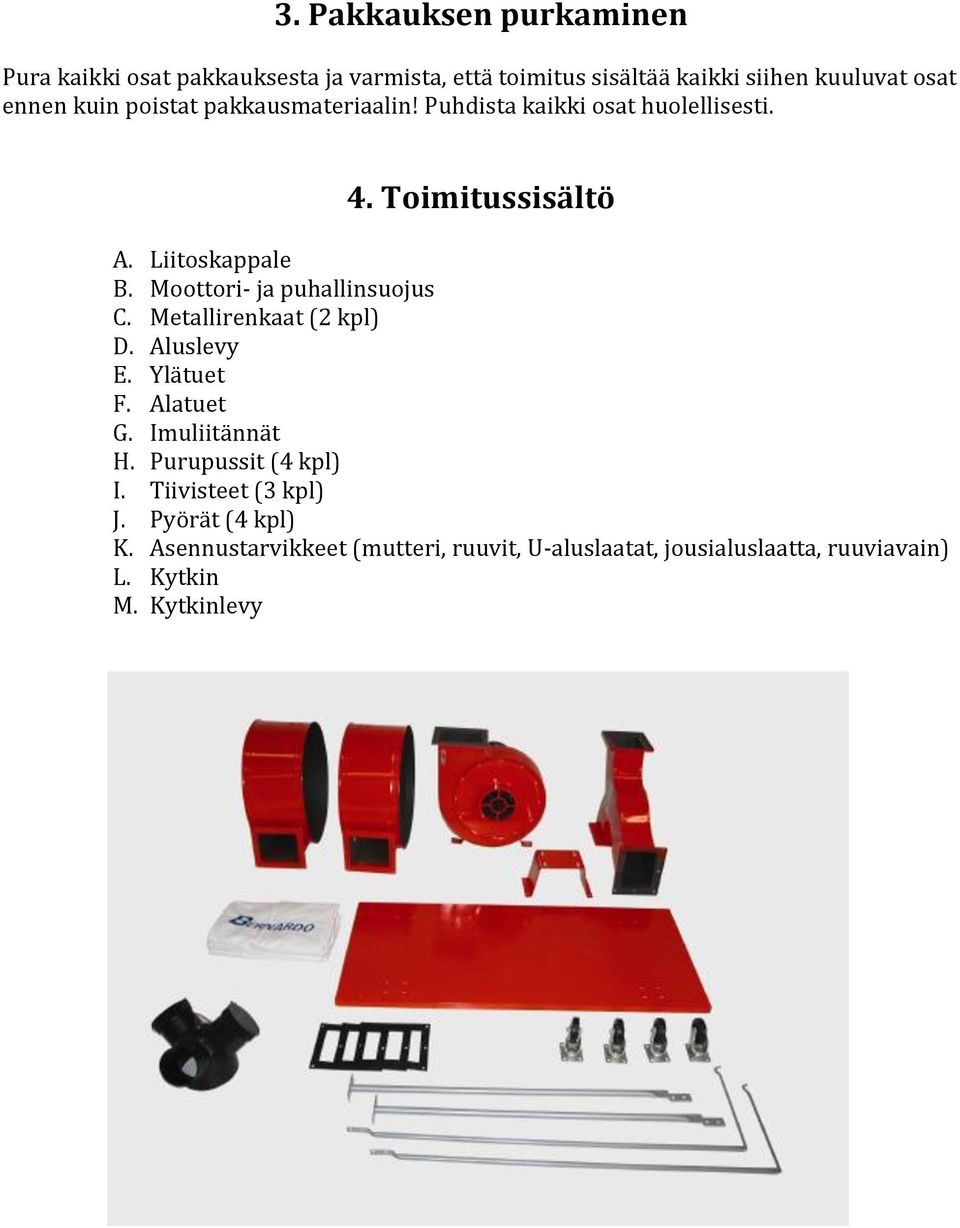

4 3. Pakkauksen purkaminen Pura kaikki osat pakkauksesta ja varmista, että toimitus sisältää kaikki siihen kuuluvat osat ennen kuin poistat pakkausmateriaalin! Puhdista kaikki osat huolellisesti. 4. Toimitussisältö A. Liitoskappale B. Moottori- ja puhallinsuojus C. Metallirenkaat (2 kpl) D. Aluslevy E. Ylätuet F. Alatuet G. Imuliitännät H. Purupussit (4 kpl) I. Tiivisteet (3 kpl) J. Pyörät (4 kpl) K. Asennustarvikkeet (mutteri, ruuvit, U-aluslaatat, jousialuslaatta, ruuviavain) L. Kytkin M. Kytkinlevy

Moottori- ja puhallinsuojus C. Metallirenkaat (2 kpl) D. Aluslevy E. Ylätuet F. Alatuet G. Imuliitännät H.

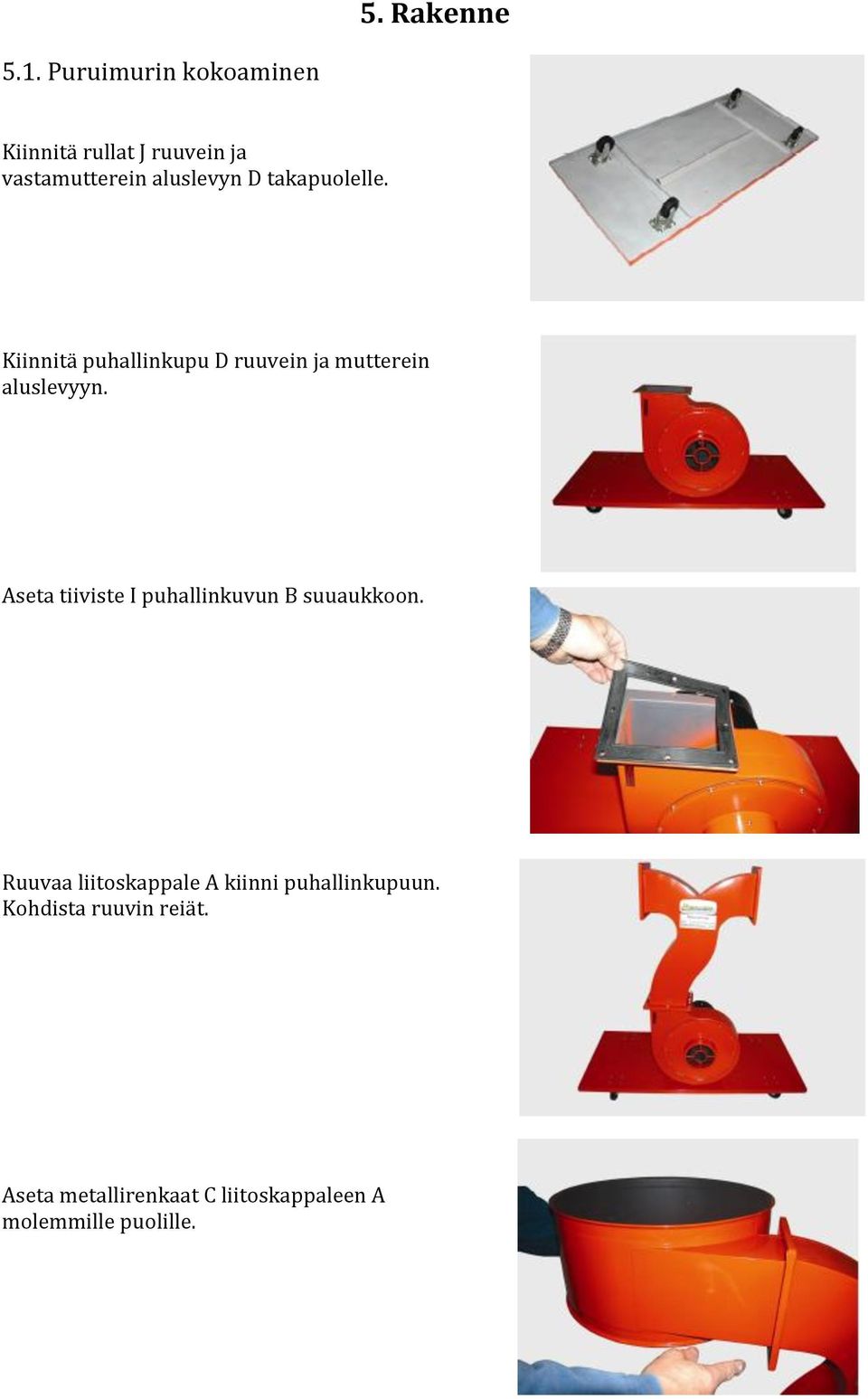

5 5. Rakenne 5.1. Puruimurin kokoaminen Kiinnitä rullat J ruuvein ja vastamutterein aluslevyn D takapuolelle. Kiinnitä puhallinkupu D ruuvein ja mutterein aluslevyyn. Aseta tiiviste I puhallinkuvun B suuaukkoon. Ruuvaa liitoskappale A kiinni puhallinkupuun. Kohdista ruuvin reiät. Aseta metallirenkaat C liitoskappaleen A molemmille puolille.

takapuolelle. Kiinnitä puhallinkupu D ruuvein ja mutterein aluslevyyn.

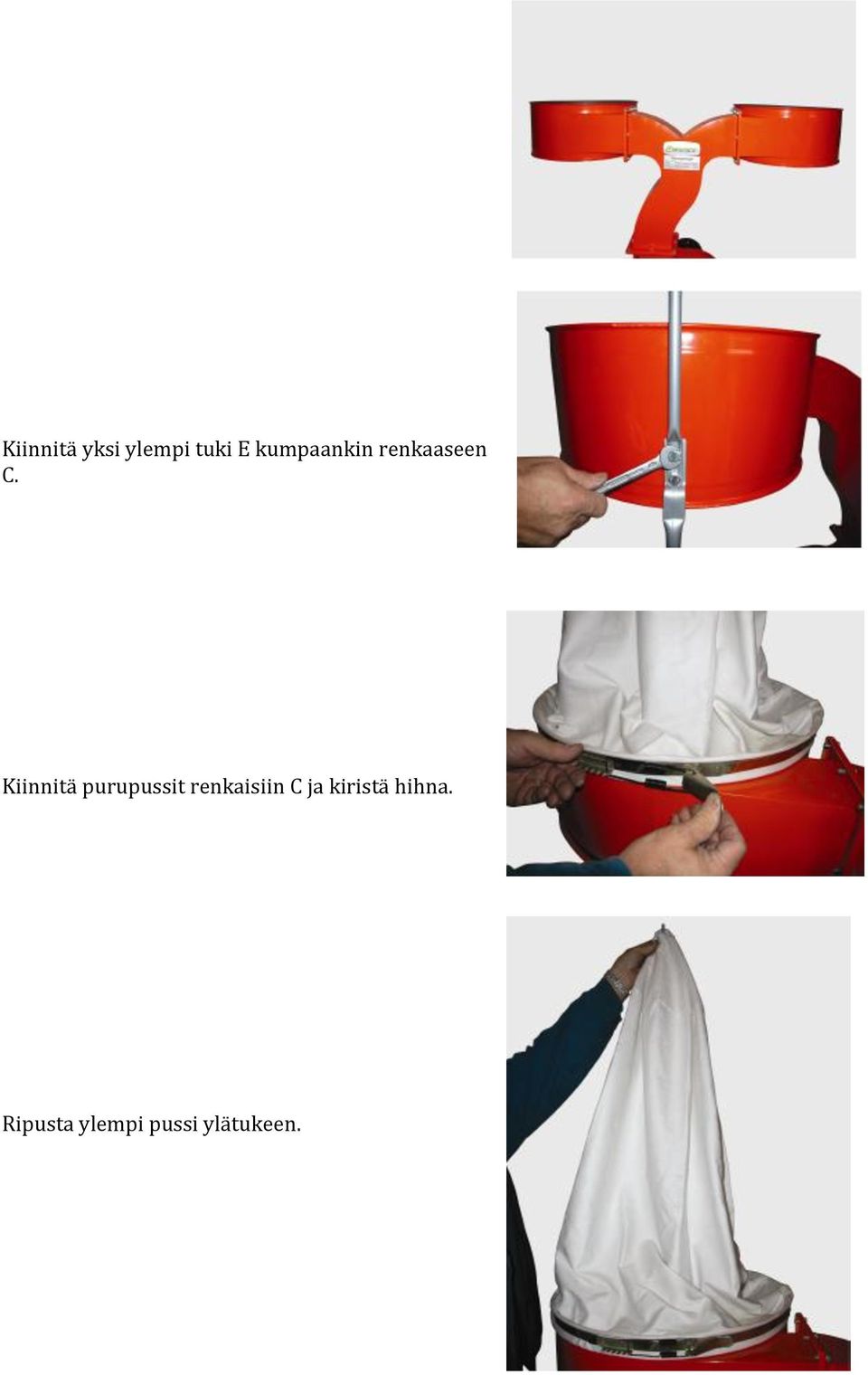

6 Kiinnitä yksi ylempi tuki E kumpaankin renkaaseen C. Kiinnitä purupussit renkaisiin C ja kiristä hihna. Ripusta ylempi pussi ylätukeen.

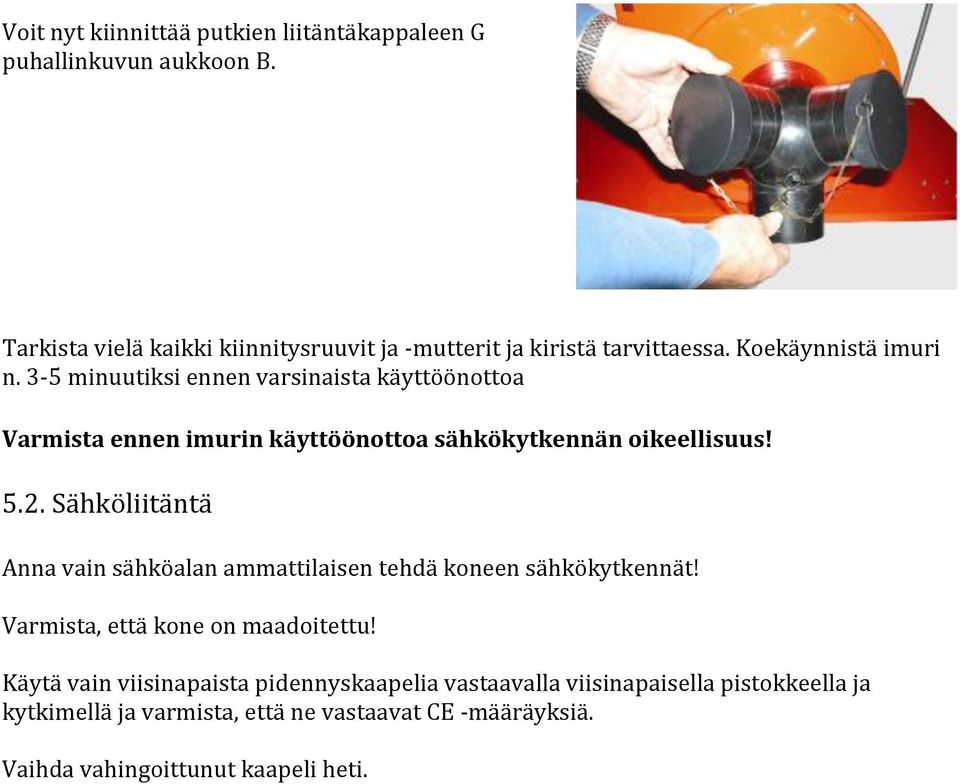

7 Voit nyt kiinnittää putkien liitäntäkappaleen G puhallinkuvun aukkoon B. Tarkista vielä kaikki kiinnitysruuvit ja -mutterit ja kiristä tarvittaessa. Koekäynnistä imuri n. 3-5 minuutiksi ennen varsinaista käyttöönottoa Varmista ennen imurin käyttöönottoa sähkökytkennän oikeellisuus! 5.2. Sähköliitäntä Anna vain sähköalan ammattilaisen tehdä koneen sähkökytkennät! Varmista, että kone on maadoitettu! Käytä vain viisinapaista pidennyskaapelia vastaavalla viisinapaisella pistokkeella ja kytkimellä ja varmista, että ne vastaavat CE -määräyksiä. Vaihda vahingoittunut kaapeli heti.

3-5 minuutiksi ennen varsinaista käyttöönottoa Varmista ennen imurin käyttöönottoa sähkökytkennän oikeellisuus! 5.2.

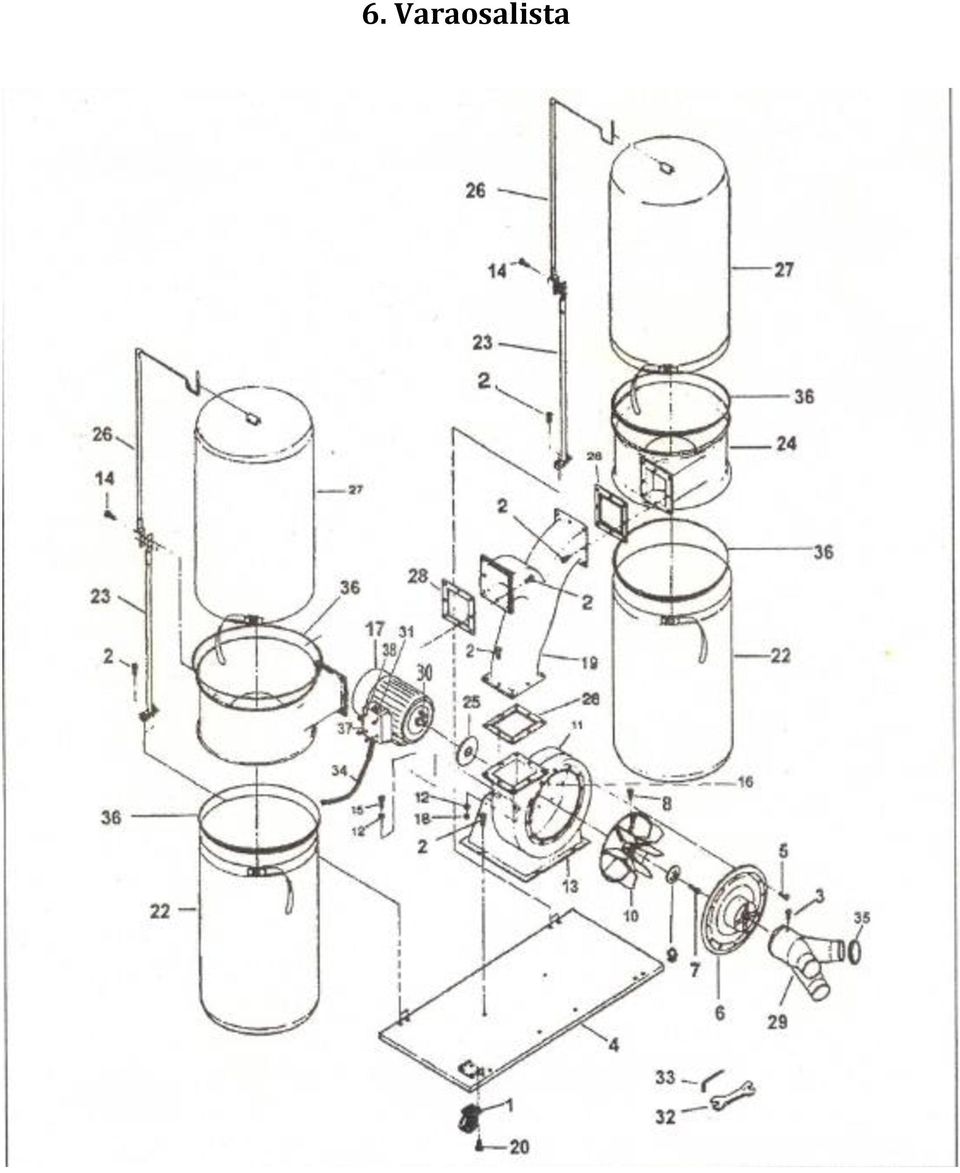

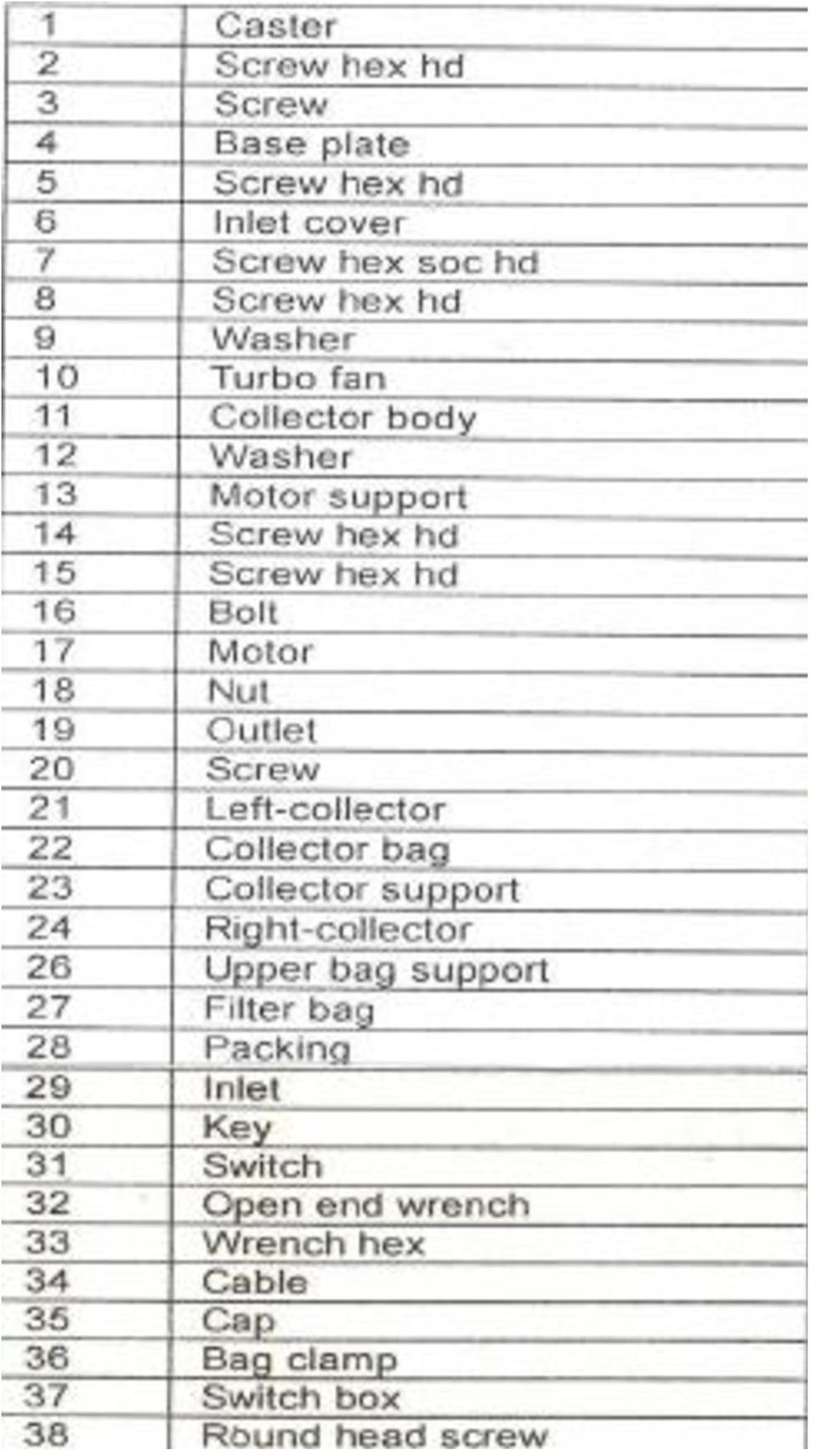

8 6. Varaosalista

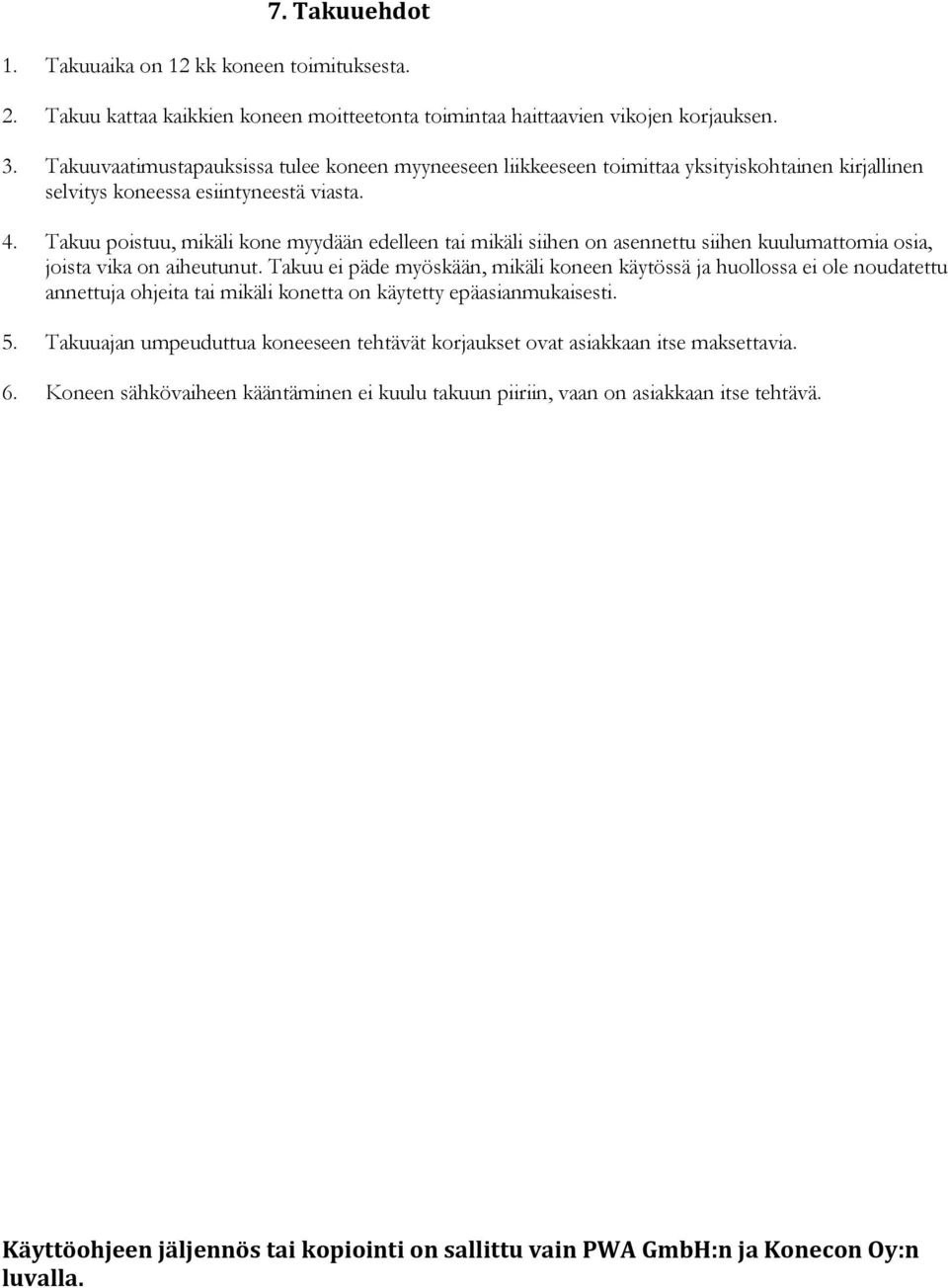

10 7. Takuuehdot 1. Takuuaika on 12 kk koneen toimituksesta. 2. Takuu kattaa kaikkien koneen moitteetonta toimintaa haittaavien vikojen korjauksen. 3. Takuuvaatimustapauksissa tulee koneen myyneeseen liikkeeseen toimittaa yksityiskohtainen kirjallinen selvitys koneessa esiintyneestä viasta. 4. Takuu poistuu, mikäli kone myydään edelleen tai mikäli siihen on asennettu siihen kuulumattomia osia, joista vika on aiheutunut. Takuu ei päde myöskään, mikäli koneen käytössä ja huollossa ei ole noudatettu annettuja ohjeita tai mikäli konetta on käytetty epäasianmukaisesti. 5. Takuuajan umpeuduttua koneeseen tehtävät korjaukset ovat asiakkaan itse maksettavia. 6. Koneen sähkövaiheen kääntäminen ei kuulu takuun piiriin, vaan on asiakkaan itse tehtävä. Käyttöohjeen jäljennös tai kopiointi on sallittu vain PWA GmbH:n ja Konecon Oy:n luvalla.

Takuu poistuu, mikäli kone myydään edelleen tai mikäli siihen on asennettu siihen kuulumattomia osia, joista vika on aiheutunut.

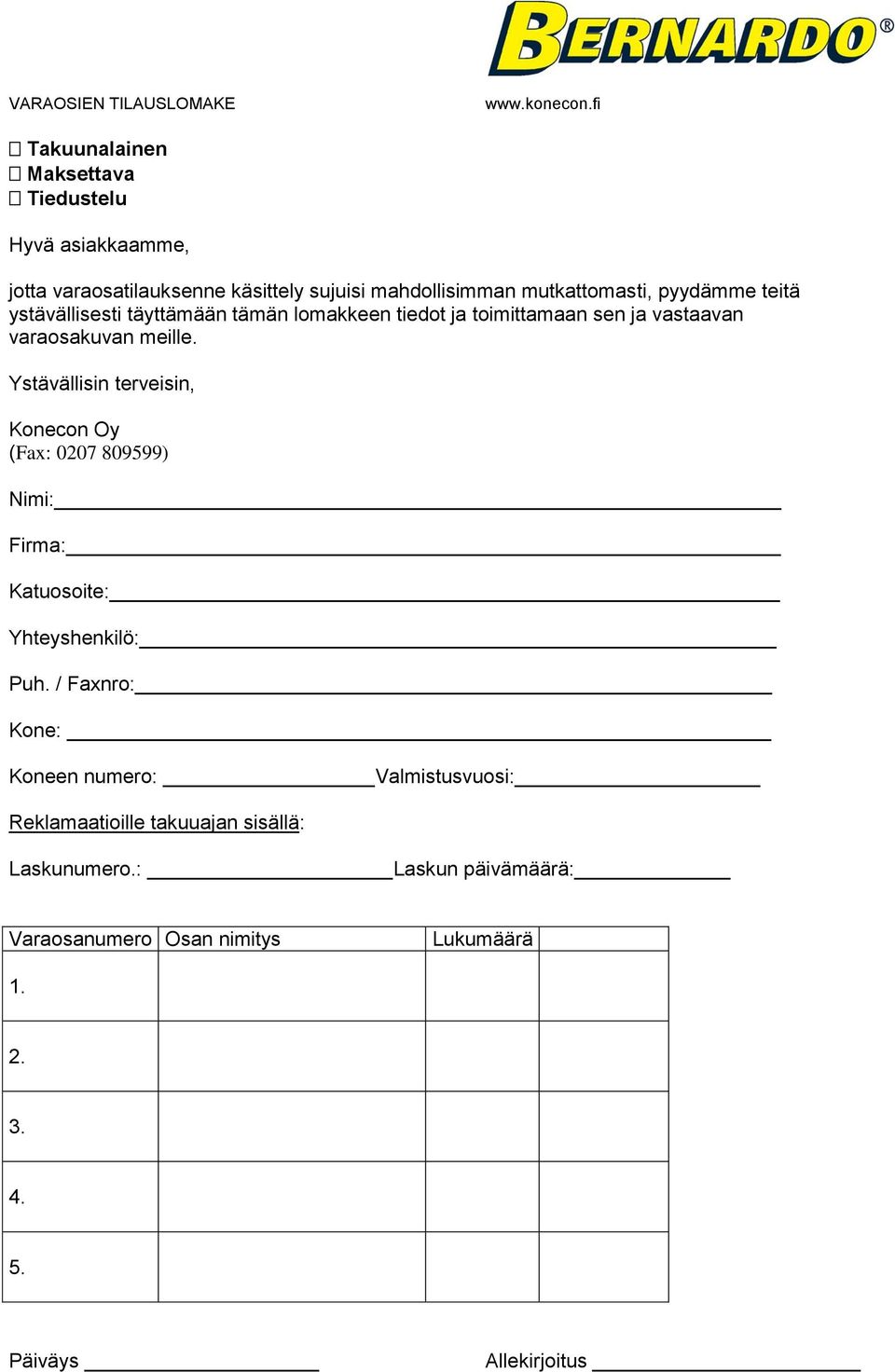

11 VARAOSIEN TILAUSLOMAKE Takuunalainen Maksettava Tiedustelu Hyvä asiakkaamme, jotta varaosatilauksenne käsittely sujuisi mahdollisimman mutkattomasti, pyydämme teitä ystävällisesti täyttämään tämän lomakkeen tiedot ja toimittamaan sen ja vastaavan varaosakuvan meille. Ystävällisin terveisin, Konecon Oy (Fax: ) Nimi: Firma: Katuosoite: Yhteyshenkilö: Puh. / Faxnro: Kone: Koneen numero: Valmistusvuosi: Reklamaatioille takuuajan sisällä: Laskunumero.: Laskun päivämäärä: Varaosanumero Osan nimitys Lukumäärä Päiväys Allekirjoitus

teitä ystävällisesti täyttämään tämän lomakkeen tiedot ja toimittamaan sen ja vastaavan varaosakuvan meille.
