1 Pylväserottimet keskijännitteverkkoihin Eurolaite Oy on vuonna 1988 perustettu sähkötekniikan tuotteiden maahantuontiin, markkinointiin ja myyntiin erikoistunut asiantuntijayritys. Keskeisenä tavoitteena on hyvä asiakaspalvelu, täsmälliset toimitukset ja korkeatasoinen tekninen tuki. Vahvuuksiamme on ammattitaitoinen henkilökunta ja heidän pitkä kokemus alalta. Edustamme alamme johtavia toimittajia, joiden tuotteet ja palvelut tarjoavat asiakkaillemme laadukkaita ja kilpailukykykyi- siä kokonaisratkaisuja. Tuotteemme käsittävät mm. tuotteet sähköasemille, sähkön laadun hallintaan, sähköverkon suojaukseen ja jakeluverkon rakentamiseen. Olemme osa ruotsalaista pörssinoteerattua Addtech konsernia ja sen Energy Supply yksikköä. Voimme yhdessä sisaryritystemme kanssa tarjota kattavan tuote- ja palveluverkoston pohjoismaiden alueella.

2 Esikoottu pylväserotin I-pylväs Esikoottu pylväserotin 1-pylväsasennukseen on valmis kokonaisuus, joka sisältää napapakkauksen, orren, kiinnitysosat ja ohjauspaketin sekä nivelliittimet. Orren kiinnitysosat ovat vahvistettuja, joten esikoottu pylväserotin soveltuu myös moottoriohjattavaksi. II-pylväs Esikoottu pylväserotin 2-pylväsasennukseen on valmis kokonaisuus, joka sisältää napapakkauksen, orren, kiinnitysosat ja ohjauspaketin sekä nivelliittimet. Huom! Esikootut kuormaerottimet eivät sisällä käsiohjainta. Orren kiinnitysosat ovat vahvistettuja, joten esikoottu pylväserotin soveltuu myös moottoriohjattavaksi. 2

3 Esikoottu pylväserotin 70 A katkaisupiiskalla päästään lähemmäksi sähköasemaa ilman, että erotuskammioita tarvitaan. Piiska on helppo vaihtaa katkaisukammioksi tarvittaessa. 20 A katkaisupiiska Katkaisupiiskan ympärillä oleva kupariholkki lisää piiskan käyttöikää. Piiska on tarvittaessa helposti vaihdettavissa 70 A piiskaan tai katkaisukammioon. 630 A katkaisukammiossa erotus tapahtuu kammion sisällä kuivaeristeisenä (ei öljyä). Esikokoonpantu pylväserotin Työmaadoitusvälineet Esikoottu 20 A pylväserotin I-pylväsasennukseen Esikoottu 20 A pylväserotin II-pylväsasennukseen Esikoottu 70 A pylväserotin I-pylväsasennukseen Esikoottu 70 A pylväserotin I-pylväsasennukseen Esikoottu 630 A kuormaerotin II-pylväsasennukseen 3

4 Napapakkaukset Erillisinä toimitettavat 20 A ja 630 A napapakkaukset ovat kevytrakenteisia, mutta kestäviä ja kiinnittyvät ohjausakseliin jämäkästi. Kallistettu rakenne käyttää hyödyksi painovoimaa, jolloin kiinni-asennossa erottimen virtatie on luotettavampi. Napapakkaukset Napapakkaus 20 A piiskaerottimelle Napapakkaus 630 A kuormaerottimelle Napapakkauksen osat Varaosia napapakkauksiin toimitetaan erillisinä tarvittaessa. Paksut Cu+Ni kosketinyhteet takaavat erottimen toiminnan. Napapakkauksen osat A katkaisukammiosarja Kosketinyhdesarja Vastakosketinsarja A katkaisupiiskasarja Valuhartsieristin erotinnavalle 4

5 Ohjauspakkaukset Ohjauspakkaus sisältää ohjaustangon ja ohjausakselin. Ohjaustangon alapään tarkka säätömahdollisuus parantaa ohjauksen tarkkuutta ja lisää erottimen käyttöikää. Jämäkkää käsiohjainta käytetään kahdella kädellä ja sen voi lukita kiinni- tai aukiasentoon riippulukolla. Ohjauspakkaukset Ohjauspakkaus pylväserottimelle Käsiohjain pylväsoerottimelle Ohjauspakkauksen lisäosat Lisäosina ohjauspakkauksiin on tilattavissa 1, 2 tai 3 metriset jatkotangot. Jatkoputkipakkauksiin sisältyy jokaiseen yksi ohjaustangon tuki. Ohjausputken suojaeristin tilattavissa erikseen. Ohjauspakkauksen lisäosat Ohjaustangon jatko-osa 1m, sis. 1 ohjausputken tuki Ohjaustangon jatko-osa 2m, sis. 1 ohjausputken tuki Ohjaustangon jatko-osa 3m, sis. 1 ohjausputken tuki Suojaeristin ohjaustangolle 5

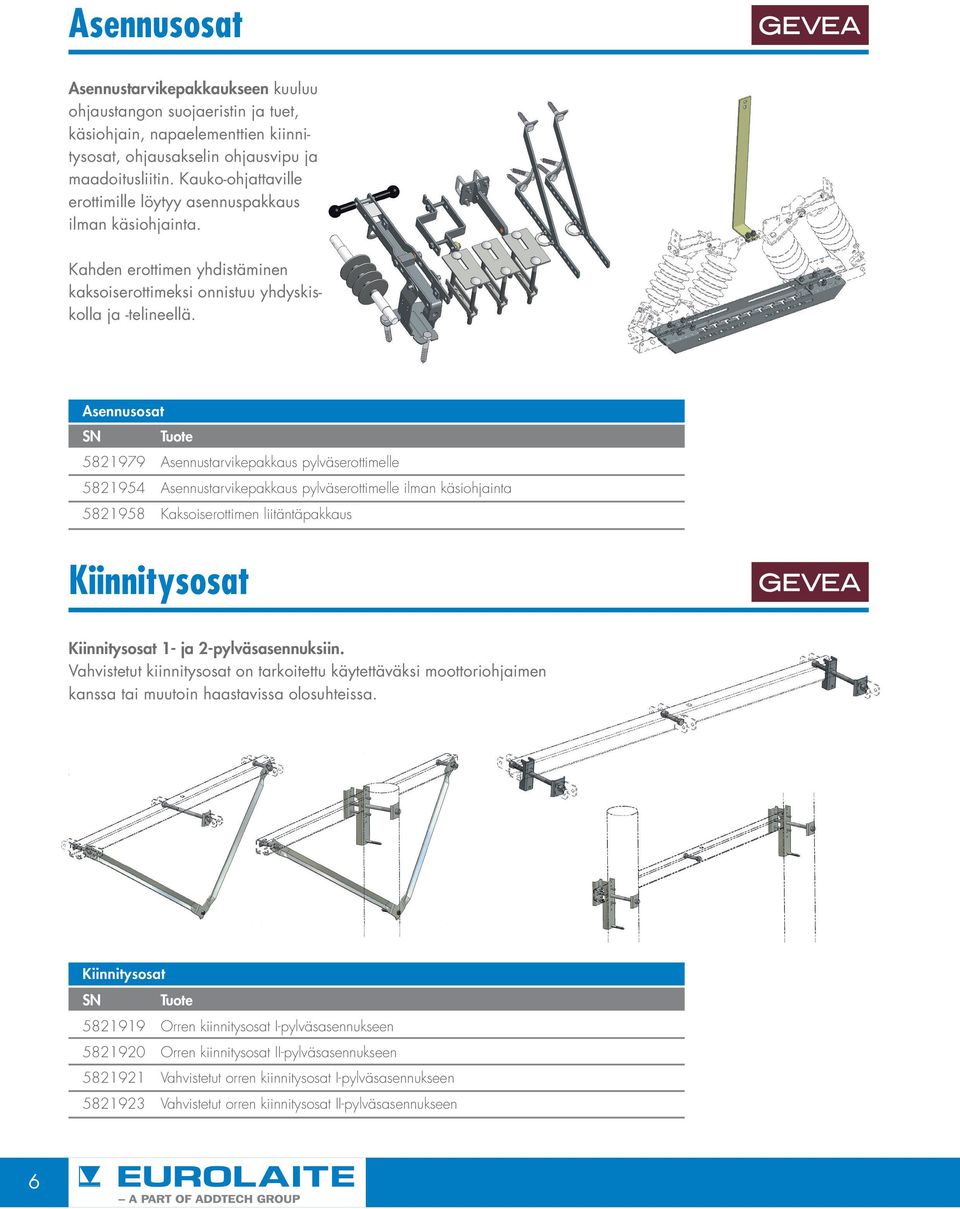

6 Asennusosat Asennustarvikepakkaukseen kuuluu ohjaustangon suojaeristin ja tuet, käsiohjain, napaelementtien kiinnitysosat, ohjausakselin ohjausvipu ja maadoitusliitin. Kauko-ohjattaville erottimille löytyy asennuspakkaus ilman käsiohjainta. Kahden erottimen yhdistäminen kaksoiserottimeksi onnistuu yhdyskiskolla ja -telineellä. Asennusosat Asennustarvikepakkaus pylväserottimelle Asennustarvikepakkaus pylväserottimelle ilman käsiohjainta Kaksoiserottimen liitäntäpakkaus Kiinnitysosat Kiinnitysosat 1- ja 2-pylväsasennuksiin. Vahvistetut kiinnitysosat on tarkoitettu käytettäväksi moottoriohjaimen kanssa tai muutoin haastavissa olosuhteissa. Kiinnitysosat Orren kiinnitysosat I-pylväsasennukseen Orren kiinnitysosat II-pylväsasennukseen Vahvistetut orren kiinnitysosat I-pylväsasennukseen Vahvistetut orren kiinnitysosat II-pylväsasennukseen 6

7 Maadoitusveitset Maadoitusveitset on mahdollista asentaa sekä erottimen kiinteälle että liikkuvalle puolellle. Maadoitusveitsiä ohjataan erillisellä käsiohjaimella ja ohjaustangoilla. Maadoitusveitset Maadoitusveitsisarja erottimen kiinteälle puolelle Maadoitusveitsisarja erottimen liikkuvalle puolelle Muut tarvikkeet Muut tarvikkeet Erotinorsi 100*100*2000 mm Nivelliitin sarja Kipinävälisarja Jatkokiskosarja muuntajaerottimelle Ylijännitesuojan kiinnityssarja Ohjausakselin tuki Ohjausakseli 7

8 Yhteystiedot Eurolaite Oy Höyläämötie 11 A Helsinki, Finland Puh.: Fax: S-posti: eurolaite@eurolaite.fi Eurolaite Oy 2014
