1 Ci19/23/90/1 Koskee , 09 20Y2 0' , J. Lehtimaki 18.0Lf.1990 Geologian tutkimuskeskus Geofysiikan osasto Työraportti Sei smi set maaperätutkimukset syyskuussa Seismisillä luotauksilla tutkittiin Salpausselkä vyöhykkeen syöttöharjuja. Tutkimuskohteet olivat valinneet maaperaosas- ton geologit J. Niemelä, M. Salmi ja J-P. Palmu. Osa suunnitelluista linjoista jäi luotaamatta liikenteen, soranoton tai murskauksen aiheuttaman voimakkaan taustatarinan vuoksi. Toteutuneet luotaukset jakautuivat karttalehdittain seuraa- vasti: Karttalehti Linjoja Luotausta m m 20Lf2 OY m m m m Yhteensä m Maastotyöt tehtiin valisena aikana. Niihin osallistuivat J. Lehtimaki seka T. Piispan mittausryhma. Tuloskäsittelyn teki Otaniemessä J. Lehtimaki. Profiilien paikat esitetään psruskartoilla liitteissa 1-6. Mittausjärjestelyt ja luotausten tulkinta Mittauksissa käytettiin GTK:n 12-kanavaista Abem Trio 5352 seismografia. Luotaukset tehtiin 100 m:n vastakkaisluotauksina 5-10 m:n geofonivalilla. Panokset ralaytettiin luotauslinjalla kohdissa -100, 0, 100 ja 200. Mittaustulokset on käsitelty MS-DOS kayttöjarjestelmassa toimivalla GSFSEISO-ohjelmistalla. Kerrospaksuudet on laskettu leikkausaikamenetelmällä luotauslinjojen päihin ja viivastysaikamenetelmalla geofonien alle. Profiileilla 1 ja 5 on paikoin niin paksu irtomaapeite, ettei kalliota tavoitettu 100 m:n vastakkaisluotauksella. Koska 2,kaukopanoksia ei ammuttu paksuimpien kohtien detaljitulkintaa ja kallionopeuden maaritysta ei voitu tehdä. Seismisille luotauksille tyypillinen 10 % virhe kerrosten paksuuksille ei päde kaikille raportin tutkimuskohteille. Tulkintatarkkuutta koskevia kommentteja on kirjattu profiilien vertikaalileikkauksiin. Tutkimuskohteissa voidaan olettaa myös esiintyvän ns piilo- ja hitaita valikerroksia, jotka voivat aiheuttaa tulkintoihin merkittäviä virheitä.

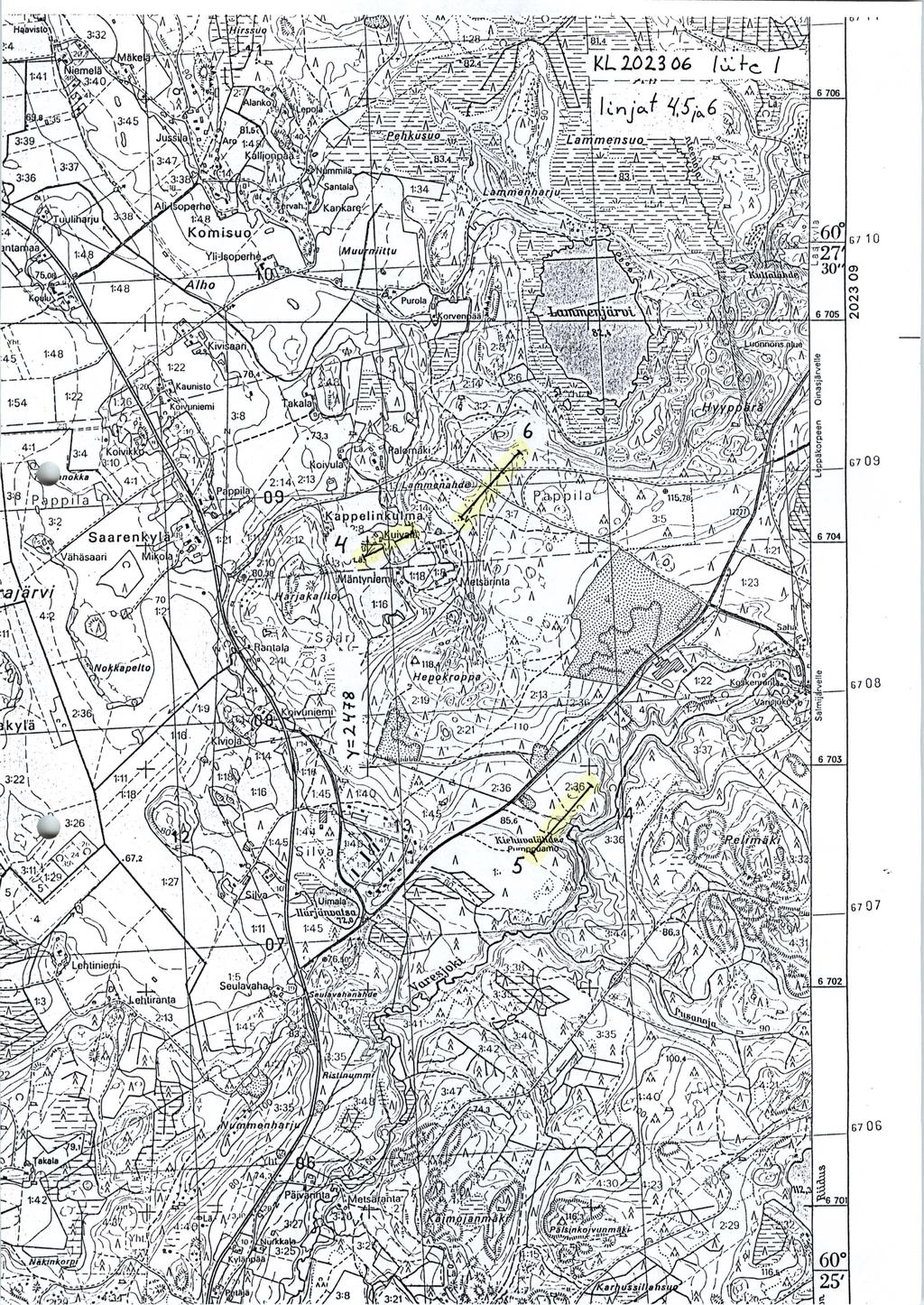

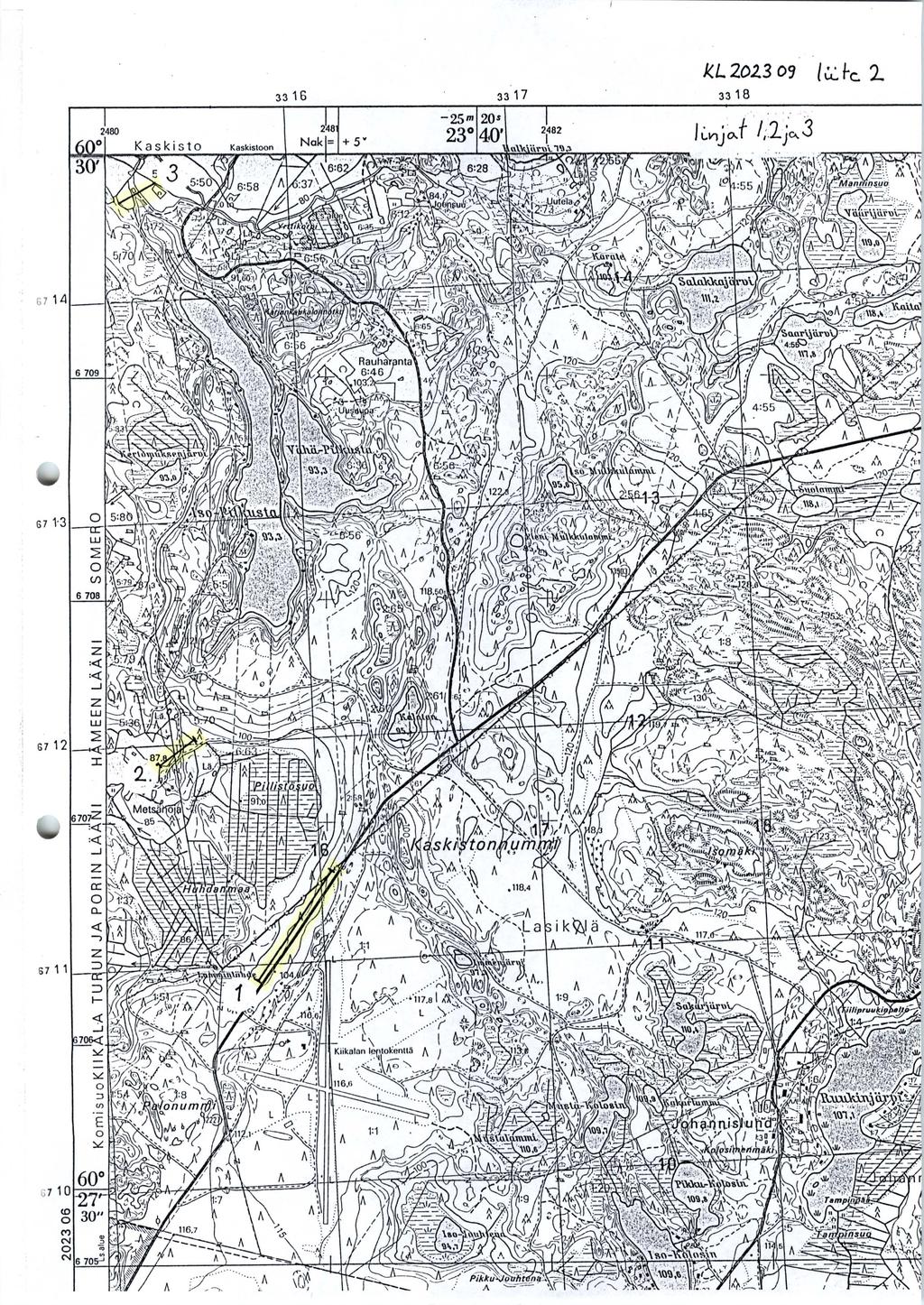

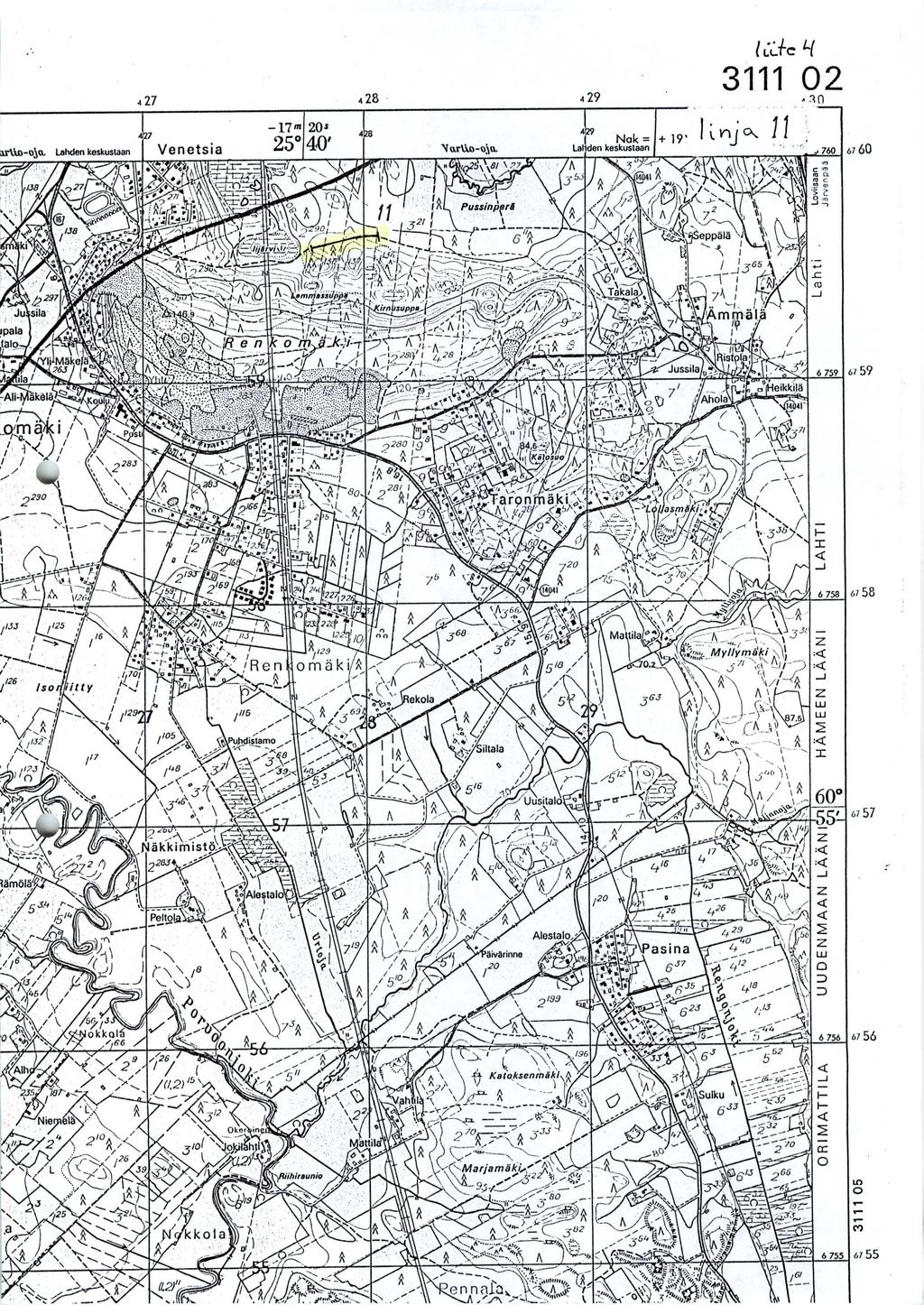

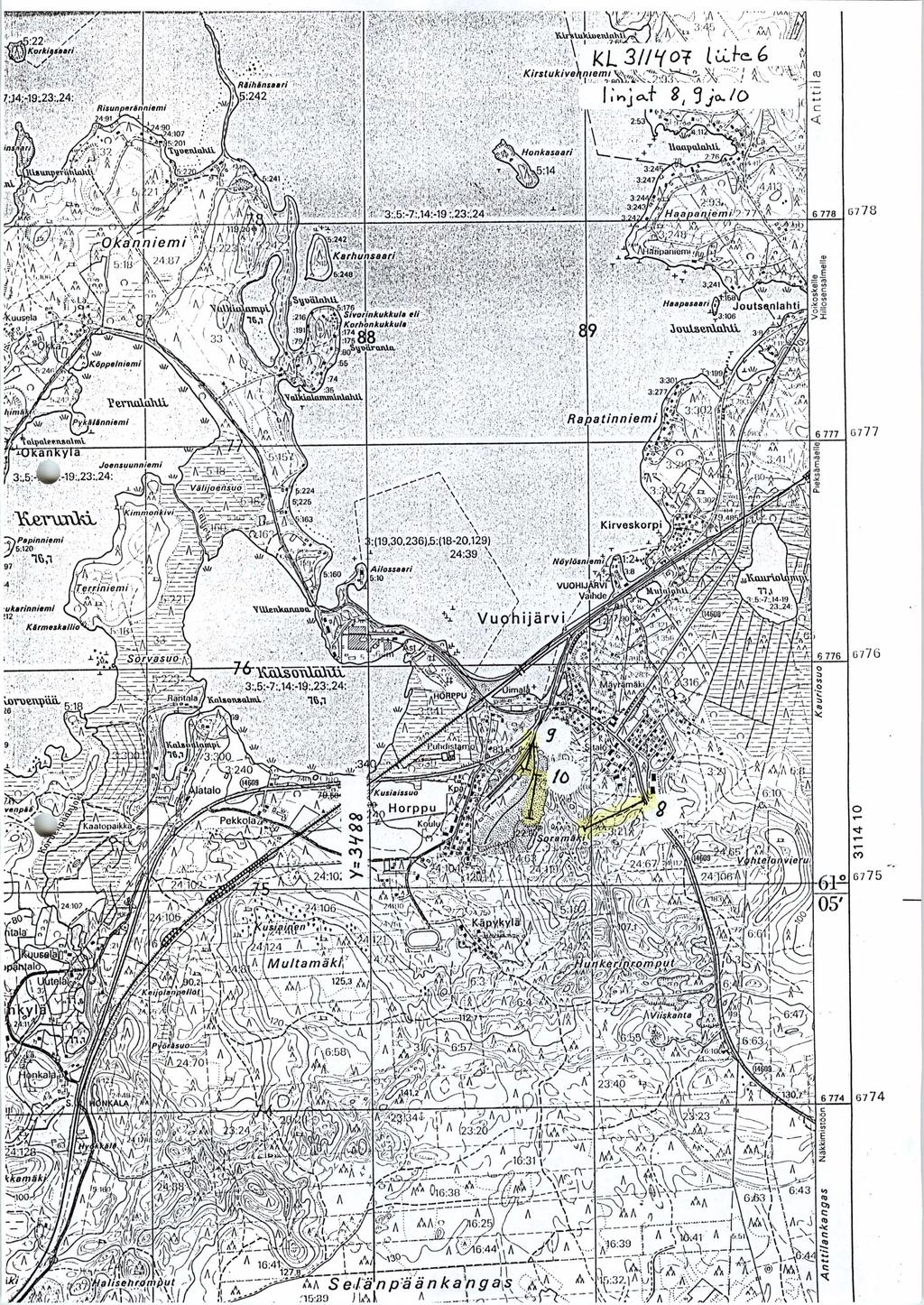

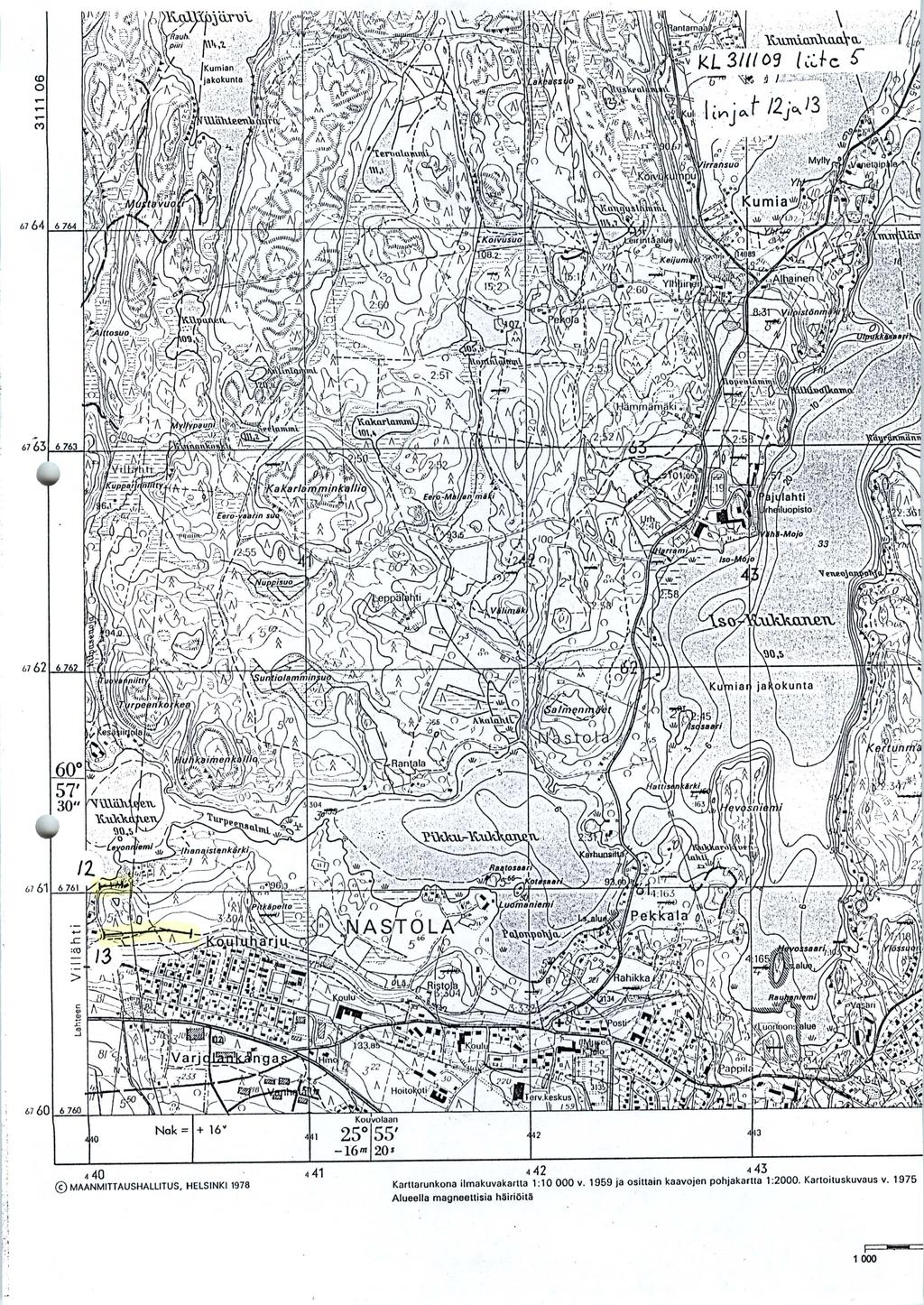

2 Piilokerros jää havaitsematta, koska se ei ole riittävän paksu muodostamaan aikamatkakuvaajaan omaa nopeusuoraansa. Tyypillinen piilokerros raportin tutkimuskohteissa on pohjavedenpinnan alainen maakerros kallion päällä. Ellei piilokerrosta huomioida tulkitaan irtomaakerros liian ohueksi. Paksukaan hidas valikerros ei näy seismisessa refraktioluotauksessa. Hidas valikerros on esimerkiksi karkean ja tiiviin maa-aineksen peittämä hienojakoinen kerros. Hitaan kerroksen tapauksessa irtomaa tulkitaan liian paksuksi. Luotaustulokset ja tulkintaa koskevat kommentit esitetään profiilien vertikaalileikkauksissa liitteissa Profiilien maanpinnan topografia on piirretty karttatietojen ja maastohavaintojen avulla. Liitteet: 1-6 profiilien sijaintikartat 7-19 tulkintaprofiilit
