1 Muokattu pääosin esityksestä Presentation in the Norwegian Geotechnical Society meeting, Oslo , Pauli Saksa, Geosto Oy Suomen Geoteknillinen Yhdistys Finnish Geotechnical Society 1

2 Suuremman alueen kartoitus tutkimuskohteiden valintaan ja yleiskuva & poikkeamat (anomaliat), osana tutkimusten kokonaisuutta. Tietyn fysikaalisen ominaisuuden omaavien maankamaran tilavuuksien löytäminen (malmit, kalliopinta - esimerkkeinä). Fysikaalisen arvon suora mittaus maasta on geofysiikkaa (esim. lämpö, paine, vastus). Erikoistutkimukset jonkin fysikaalisen ilmiön kautta, esim. veden määrä maassa ydinmagneettinen resonanssi. 2

3 Projekti: Geologian Tutkimuskeskus Kontaktit: Taija Huotari-Halkosaari ja Marit Wennerström Tavoitteena on kehittää kallion heikkousvyöhykkeiden havainnointia ja kolmiulotteista tulkintaa. Mittauksia sovelletaan rakennetun ympäristön olosuhteissa ja vaatimuksiin. Projekti laatii ohjeiston soveltuvista mittausmenetelmistä kalliorakennuskohteisiin ja havaituista parhaista käytännöistä ja kuinka geologinen ja geofysikaalinen tieto yhdistetään paikan mallikuvauksessa. 3

4 Menetelminä: maatutkaus, sähköinen luotaus, sähkömagneettinen ( Slingram ), painovoima, magneettinen, reikämittaukset, sähköinen mise-a-la-masse mittaus (reiästä maanpinnalle). Esimerkki: 0-25m 4

5 Projekti: Geosto Oy Kontakti: Pauli Saksa Menetelmät: monitaajuiset lyhyen kelavälin järjestelmät (vaaka ja pystyluupit). Myös aika-alueen mittaukset kuten maatutka, luonnonkentät ja aika-alueen luotaukset. Tavoitteet: kehittäminen geoteknisiin ja hydrogeologisiin tarpeisiin, tulkinnan kehitys ja kokemusten hankinta menetelmistä. Esimerkkinä laite alla, GSSI EMP-400 profiler. 5

6 Hyviä geoteknisia kohteita: putket, maatäytöt, maanalaiset metalli ja betonirakenteet, kemikaalit ja jätetäytöt, maakerrosvaihtelut, kallion laadun vaihtelut. Syvyysväli 0 15 m, tunketuvuus savissa myös yli 5 metrin. Maakairauksia 6

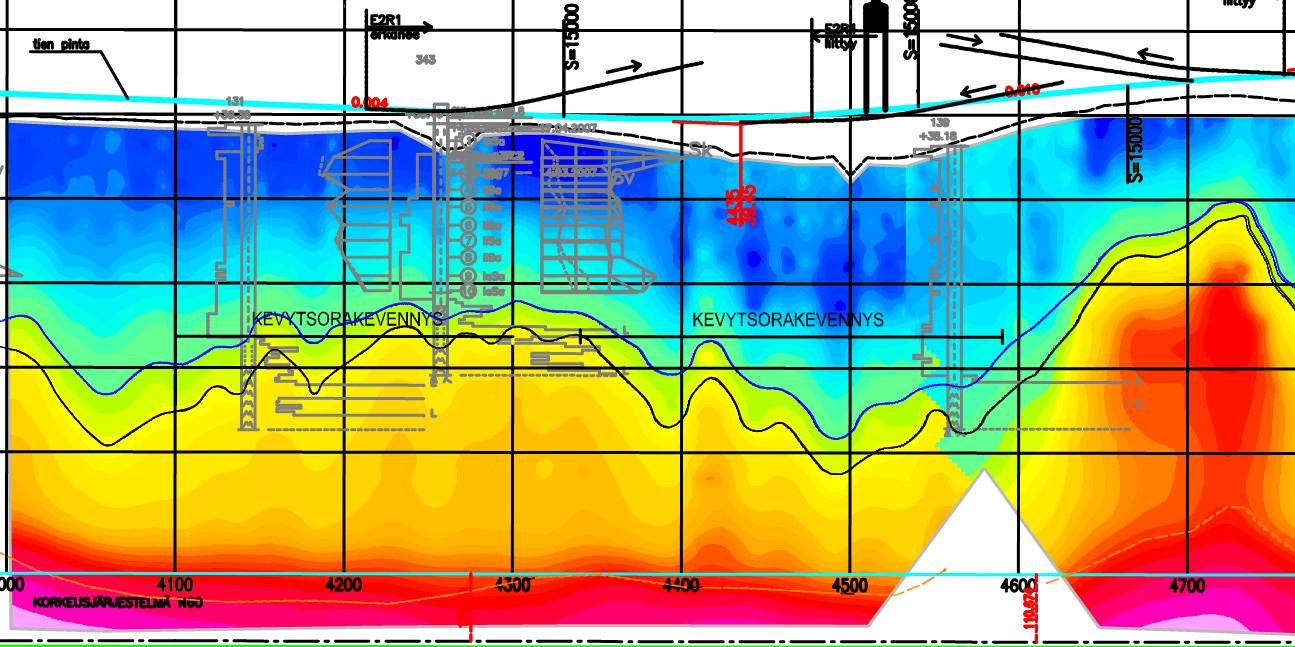

7 Projekti: Destia Oy, Klaukkalan ohikulkutien pääsuunnitteluvaihe. Kontati: Minna Löytynoja, Viite: TIEH raportti. Tulokset: Kohde, jossa on arteesiset pohjavesiolosuhteet ja jotka rajoittivat kairauksia. Sähköinen luotaus yhdistettynä tarkentavaan sähköiseen reikämittaukseen kuvasi tarkasti paksun savikerroksen vaihtelun ja sen vesipitoisuuden vaihtelua. 0m 10m 7

8 Maakerrosten dynaamisten ominaisuuksien tutkimiseen soveltuva mittaus. Käyttökohteina dynaamiset rakenteet (korkeat rakennukset, tuulivoimalat jne.) Syvyysalue 0 n. 30 metriin -> Vs30 arvo. P- ja S-aallon nopeuksien perusteella elastiset modulit voidaan määrittää luotauksena per piste, tärkeimpänä liukukerroin G. Etuna myös hitaan nopeuden (heikomman laadun) kerrosten ja kohtien havaittavuus. Koemittauksia on tehty Suomessa, muttei vielä ole laajemmin käytetty. Kuvalähteet: Oik: Alla: Geosto Oy 8

9 Projekti: Roadscanners Oy Kontakti: Timo Saarenketo ja Pekka Maijala Menetelmät: Vahvasti integroitu ja automatisoitu kuvantaminen ja luotaukset teiden ja ratojen rakenteelliseen ja perustusten tutkimiseen. 9

10 Maatutka Lämpökamera Laserkeilaus m 8-12 microm 905 nm 10

11 YHDISTETTY ANALYYSI: LASERKEILAUS, MAATUTKA JA MUU DATA 11

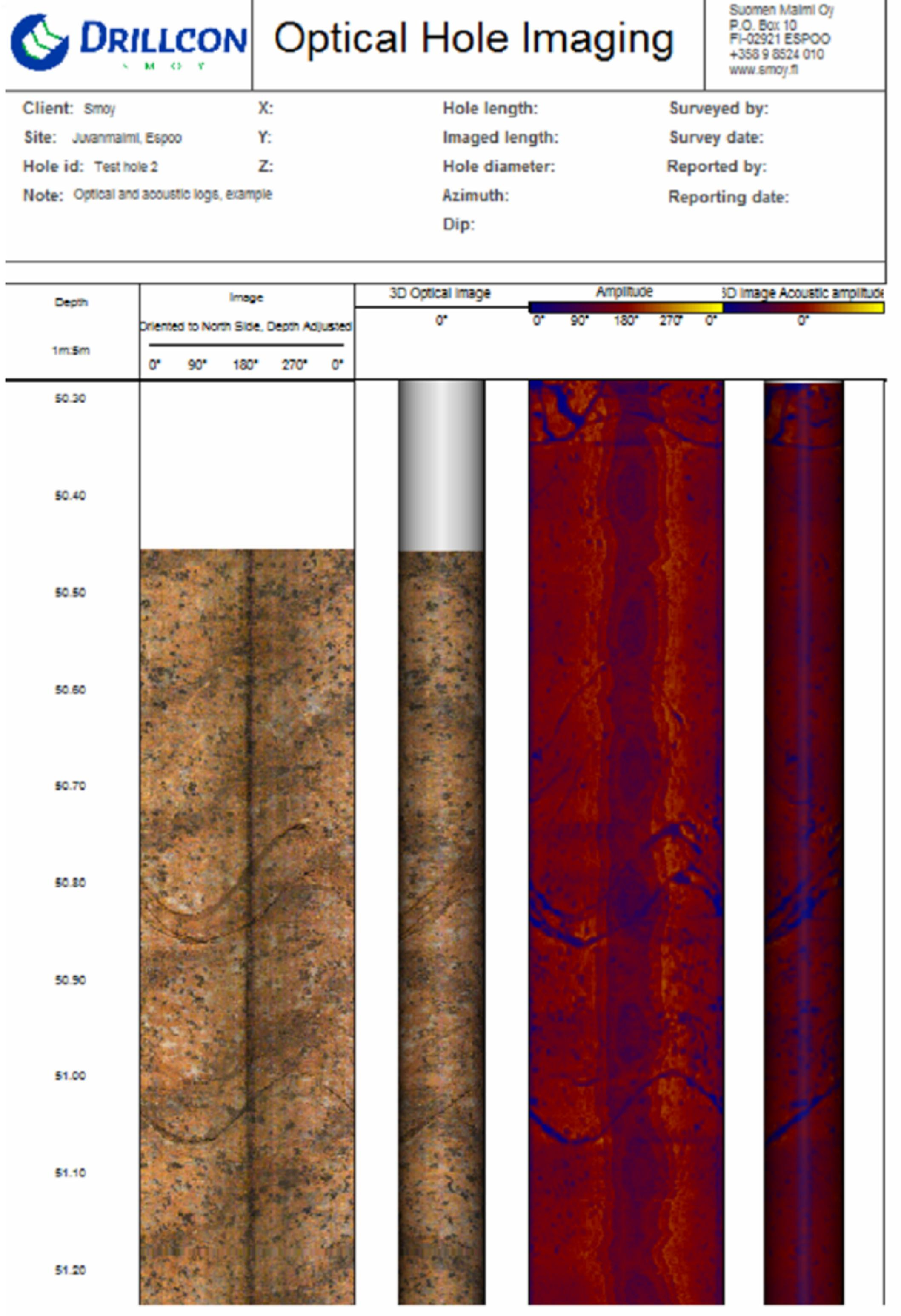

12 Projekti: Drillcon / Suomen Malmi Oy Kontaktit: Karla Tiensuu ja Ville Sipola Optinen ja akustinen reikäkuvaus antaa orientoidun tiedon raoista ja geologisista piirteistä. Dataa saadaa myös kohdista joista ei ole näytettä / suuntausta näytteille. 12

13 Projekti: Posiva Oy, korkea-aktiivisen ydinjätteen loppusijoitus. Menetelmä: EDZ analyysi poraus-räjäytys-tunnelista perustuu maatutkan vastespektrin dispersion vaihteluun. Syvemmälle ulottuva EDZ (mikrorakoilu ja huokoisuus) vaimentaa korkeita taajuuksia havaituissa aaltospektreissä. Vaikutussyvyys voidaan laskea. Viite: Heikkinen et al., Posiva Oy Working Report

14 Geotekniikan alalla vähän omaa geofysiikan kehitystoiminta hyötyy ydinjätteen ja kaivosten yhteydessä tehdystä tutkimuksesta. Tärkeää on tutkimusten oikea-aikaisuus osana tutkimuskokonaisuutta. Selvä trendi on yhdistää useita eri mittauksia samalla kertaa tehtynä tarkempi ja kattavampi tulos pienellä lisäkustannuksella. Uusia tutkimusmenetelmiä: pintaaaltoseismiikka ja sähkömagn. luotaukset KIITOS MIELENKIINNOSTANNE. P
