1 Sivu 1 (6) Järvenpään kaupunki (Uudenmaan ELY) S1 Haarajoen patosilta Haarajoen patosillan uusiminen/järvenpää Suunnitelman numero S1 Jännitetty betoninen ulokepalkkisilta (jbup) Jännemitta (m) (4,0) +25,0+ (4,0) Hyödyllinen leveys (m) 4,50 Vapaa-aukko (m) Vinous (gon) 0,0 Kokonaispituus (m) 38,0 Kannen pituus (m) 33,0 Suunnittelukuorma LM1 (Y) / Sijaintikoodit 000 Koko silta 100 Maatuki Maatuki Päällysrakenne 600 Varusteet ja laitteet 900 Muut siltapaikan rakennusosat Suunnittelutoimisto SILTANYLUND OY Puijonkatu Kuopio puh SUUNNITTELIJA Laati: Esa Hiltunen Tarkasti: Juha Litmanen TILAAJA Tarkastus Hyväksyntä

2 Sivu 2 (6) 1100 OLEVAT RAKENTEET JA RAKENNUSOSAT Nykyisen sillan ym. rakenteiden mahdollinen purkaminen, johtojen siirtäminen, puuston, pintamaan tms. poisto eivät sisälly siltasuunnitelman määriin. Siltapaikan valaistuksen ja kuivatuksen määrittelee tilaaja erikseen PAALUPERUSTUKSET 1321 Lyöntipaalut Teräspaalut Suuriläpimittaiset teräsputkipaalut :1 Paalut - ø 610, t=12,5 100 mtr 58 Paalujen raudoitus - ø 610, t=12,5 200 mtr kg :2 Kalliokärjet - kalliokärjet rakenneteräksestä Paalujen betonitäyttö - ø kpl 4 C30/37-3 : 8,3 m3 C25/30-2 : 22,0 m MAAKAIVANNOT 1624:1 Kaivu ilman tuentaa 100 m3ktr 70 Oletus : tukimuuri tuen T1 lähellä jää, pintamaa ja paalujen kohta kaivetaan, täyttö tasataan hieman tukimuurin yläpinnan tason alapuolelle. 200 m3ktr 0 Sillan kohdalla ei kaivua. Vaahteratien kaivut ko. tiesuunnitelmassa KAIVANTOJEN TÄYTÖT 1835 Rakenteiden ympärystäytöt 100 m3rtr 50 Ks. kohta 1624:1.

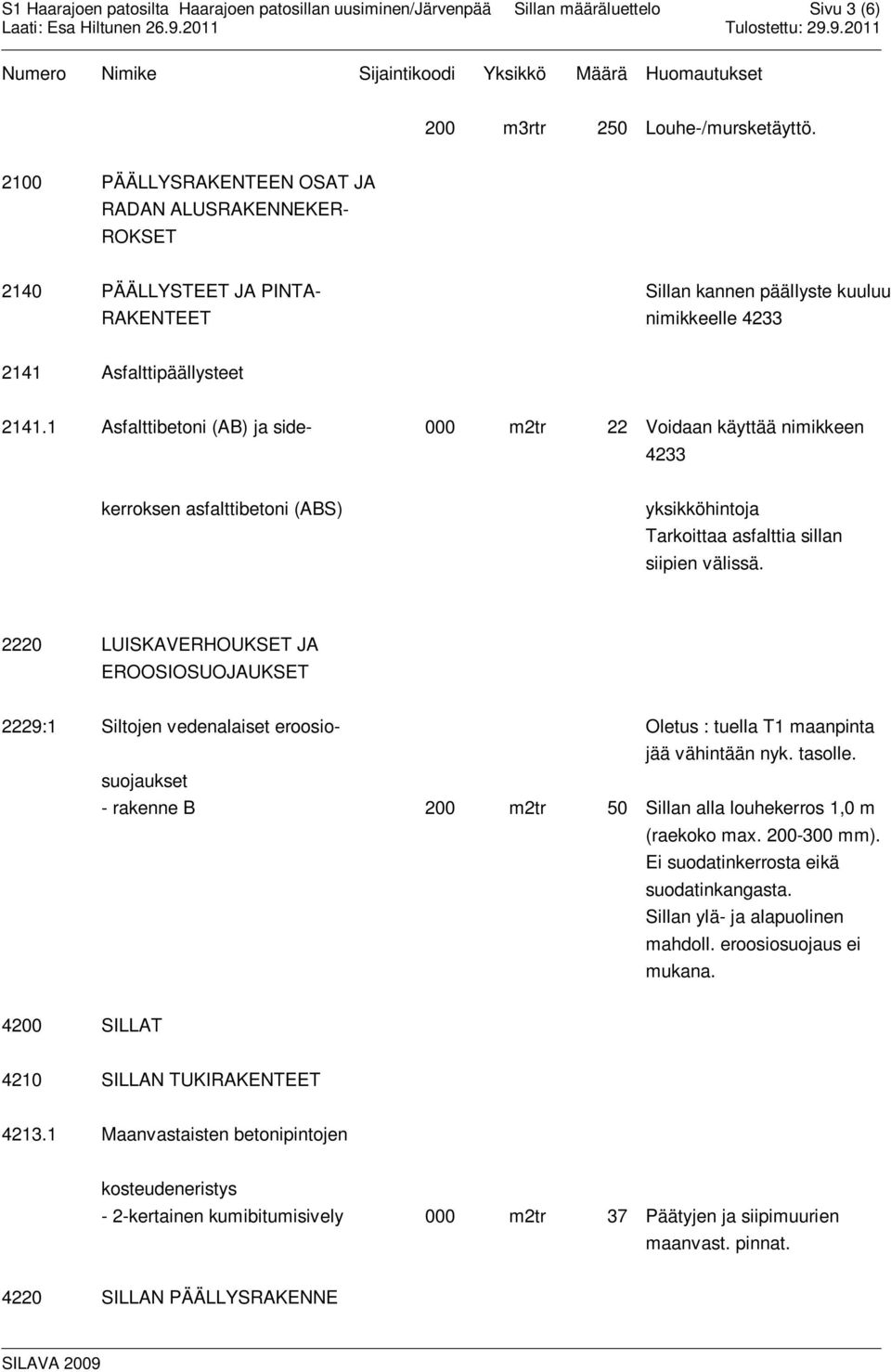

3 Sivu 3 (6) 200 m3rtr 250 Louhe-/mursketäyttö PÄÄLLYSRAKENTEEN OSAT JA RADAN ALUSRAKENNEKER- ROKSET 2140 PÄÄLLYSTEET JA PINTA- Sillan kannen päällyste kuuluu RAKENTEET nimikkeelle Asfalttipäällysteet Asfalttibetoni (AB) ja side- 000 m2tr 22 Voidaan käyttää nimikkeen 4233 kerroksen asfalttibetoni (ABS) yksikköhintoja Tarkoittaa asfalttia sillan siipien välissä LUISKAVERHOUKSET JA EROOSIOSUOJAUKSET 2229:1 Siltojen vedenalaiset eroosio- Oletus : tuella T1 maanpinta jää vähintään nyk. tasolle. suojaukset - rakenne B 200 m2tr 50 Sillan alla louhekerros 1,0 m (raekoko max mm). Ei suodatinkerrosta eikä suodatinkangasta. Sillan ylä- ja alapuolinen mahdoll. eroosiosuojaus ei mukana SILLAT 4210 SILLAN TUKIRAKENTEET Maanvastaisten betonipintojen kosteudeneristys - 2-kertainen kumibitumisively 000 m2tr 37 Päätyjen ja siipimuurien maanvast. pinnat SILLAN PÄÄLLYSRAKENNE

4 Sivu 4 (6) 4221 Betonirakenteet päällysrakenteessa Päällysrakenteen telineet esitetään nimikkeellä :1 Muotit - paikalla valetut betonisillat 400 m2tr muottikangas 400 m2tr 36 Reunapalkkien pystypinnat. 4221:2 Raudoitteet - teräs A500HW 400 kg N. 97,9 kg/m :3 Jänneraudoitteet - jänneraudoitteet 400 kg 2350 N. 19,3 kg/m :4 Betoni - betoni C30/37-3, P20 / P m3rtr 122 Perushinta K35 * lisähinta P m3rtr 111,5 Pääosin. * lisähinta P m3rtr 10,5 Reunapalkit Betonipintojen impregnointi 400 m2tr 31 Reunapalkkien yläpinta Muu verhous - antigraffitisuoja-aine 000 m2tr 33 Puskulevyn ja siipimuurien näkyviin jäävät pinnat. Myös pääpalkin kyljet tuen T1 alueella tukimuurille asti piir. S1 c-1 mukaan SILLAN KANNEN PINTARA- KENTEET 4231 Eristys Eristysalustan hiekkapuhallus 400 kan-m Epoksitiivistys 400 m2tr 89 Pääpalkin, päädyn ja tukipalkin päällä Kermieristys Käyttöluokka 2.

5 Sivu 5 (6) - kumibitumikermikeristys (2 krt.) 400 kan-m Reunapalkin sisäpinnan kumibitumi- 400 m2tr 22 Sis. 250 mm kaistan kansilaatalla. sively Sääsuoja eristämistä varten 400 m2tr 151 Sääsuojan vuokra-aika 1 kk. Kansilaatan ylitse Eristyksen suojaus Suojakerros asfalttibetonista - AB6/ kan-m Sillan päällyste Asfalttipäällysteet Asfalttibetoni (AB) - AB 11/ m2tr AB 16/ m2tr SILLAN VARUSTEET JA LAITTEET 4241 Liikuntasaumat Saumanauhat - kumiset saumanauhat 600 mtr 9 Sillan päädyt poikittain Saumausmassat - kumibitumipohjaiset saumaus- 600 mtr 76 Reunapalkin juuret (2 linjaa). massat 4244 Siirtymälaatat Paikalla valetut siirtymälaatat 600 m3rtr 5,5 C30/37-3, P30. Pituus 3,0 m, piir. R15/DL1 mukaan Suojalaitteet

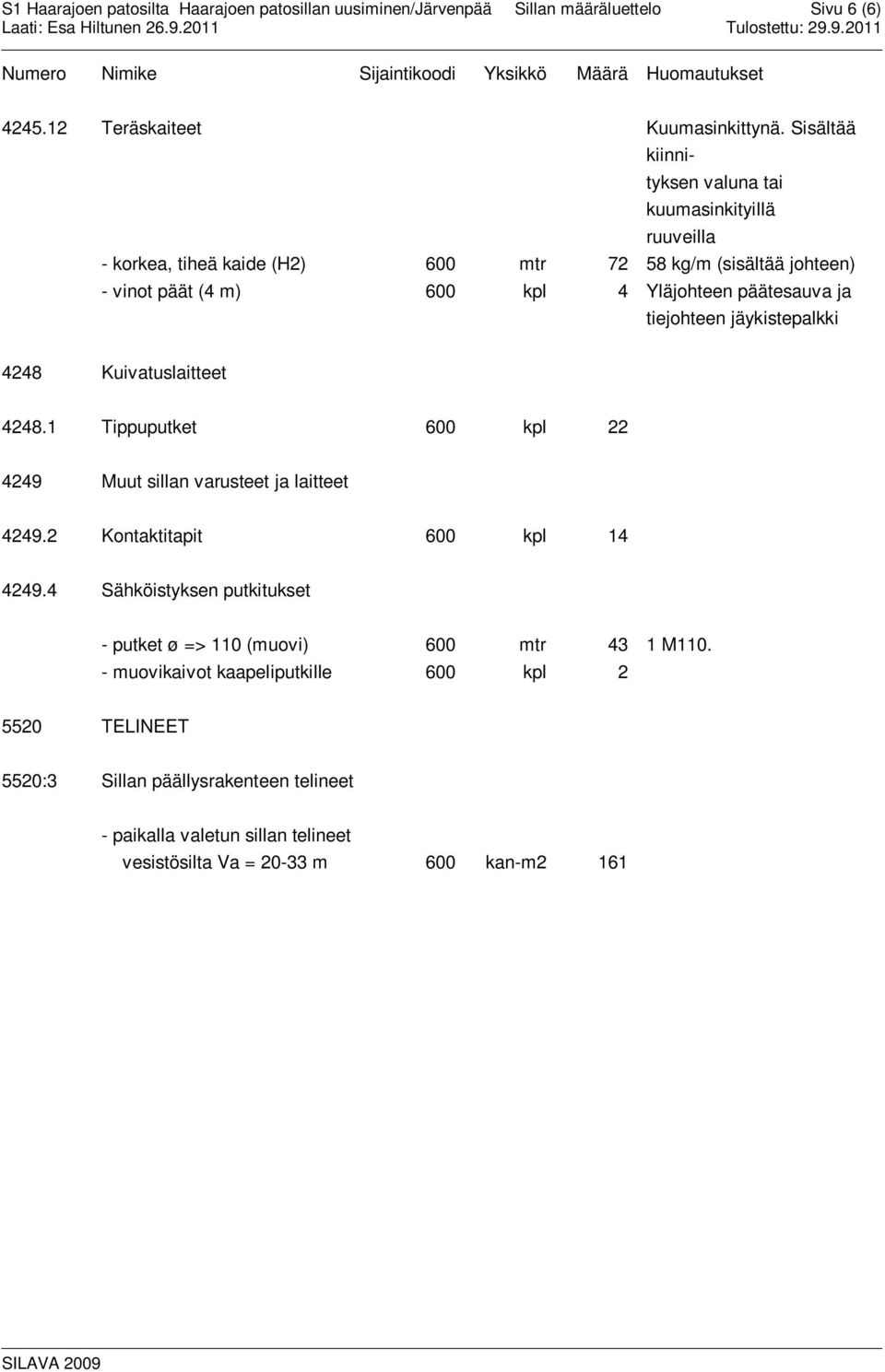

6 Sivu 6 (6) Teräskaiteet Kuumasinkittynä. Sisältää kiinnityksen valuna tai kuumasinkityillä ruuveilla - korkea, tiheä kaide (H2) 600 mtr kg/m (sisältää johteen) - vinot päät (4 m) 600 kpl 4 Yläjohteen päätesauva ja tiejohteen jäykistepalkki 4248 Kuivatuslaitteet Tippuputket 600 kpl Muut sillan varusteet ja laitteet Kontaktitapit 600 kpl Sähköistyksen putkitukset - putket ø => 110 (muovi) 600 mtr 43 1 M muovikaivot kaapeliputkille 600 kpl TELINEET 5520:3 Sillan päällysrakenteen telineet - paikalla valetun sillan telineet vesistösilta Va = m 600 kan-m2 161
