Transkriptio

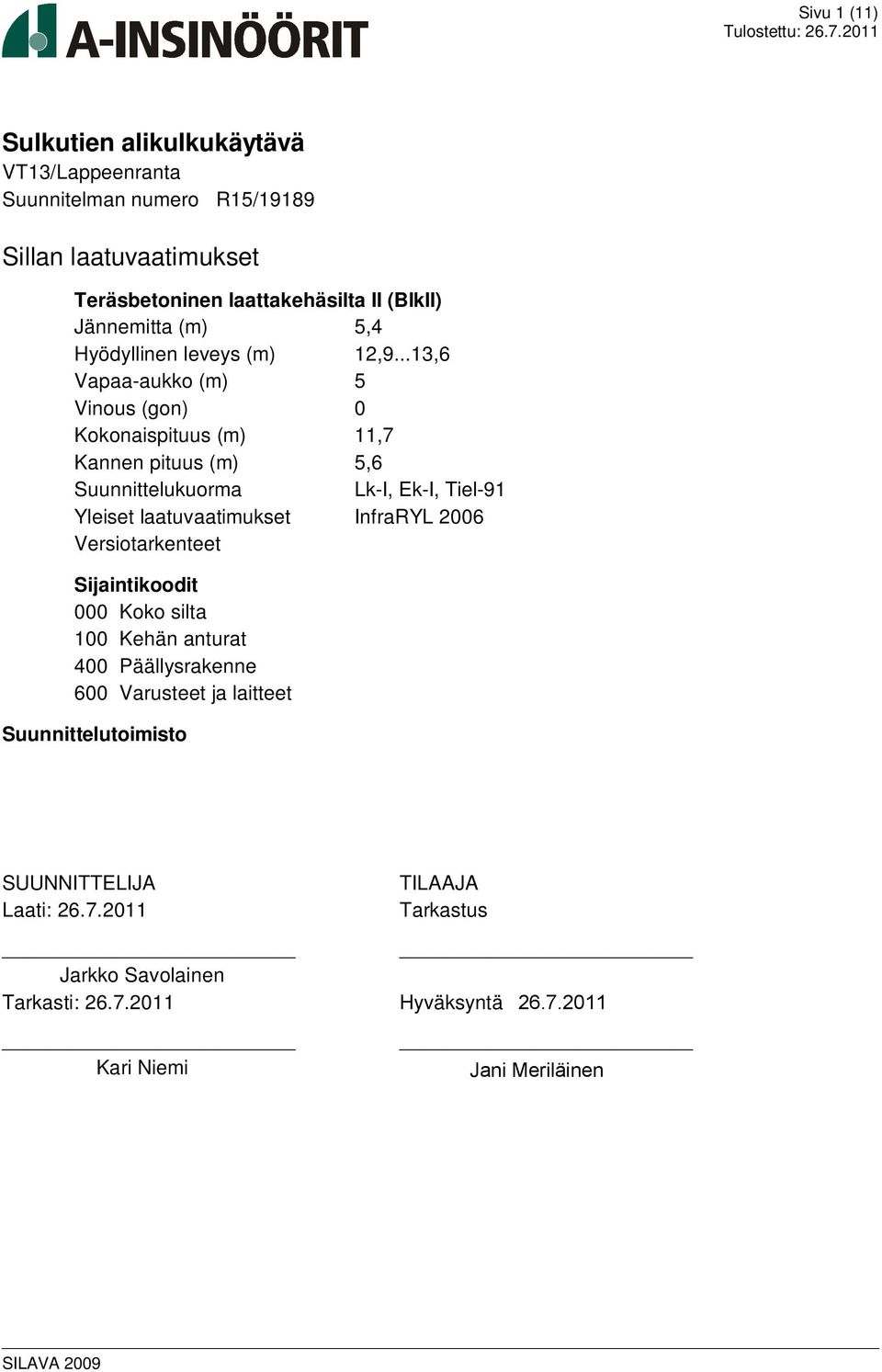

1 Sivu 1 (11) Sulkutien alikulkukäytävä VT13/Lappeenranta Suunnitelman numero R15/19189 Teräsbetoninen laattakehäsilta II (BlkII) Jännemitta (m) 5,4 Hyödyllinen leveys (m) 12,9...13,6 Vapaa-aukko (m) 5 Vinous (gon) 0 Kokonaispituus (m) 11,7 Kannen pituus (m) 5,6 Suunnittelukuorma Lk-I, Ek-I, Tiel-91 Yleiset laatuvaatimukset InfraRYL 2006 Versiotarkenteet Sijaintikoodit 000 Koko silta 100 Kehän anturat 400 Päällysrakenne 600 Varusteet ja laitteet Suunnittelutoimisto SUUNNITTELIJA Laati: Jarkko Savolainen Tarkasti: Kari Niemi TILAAJA Tarkastus Hyväksyntä

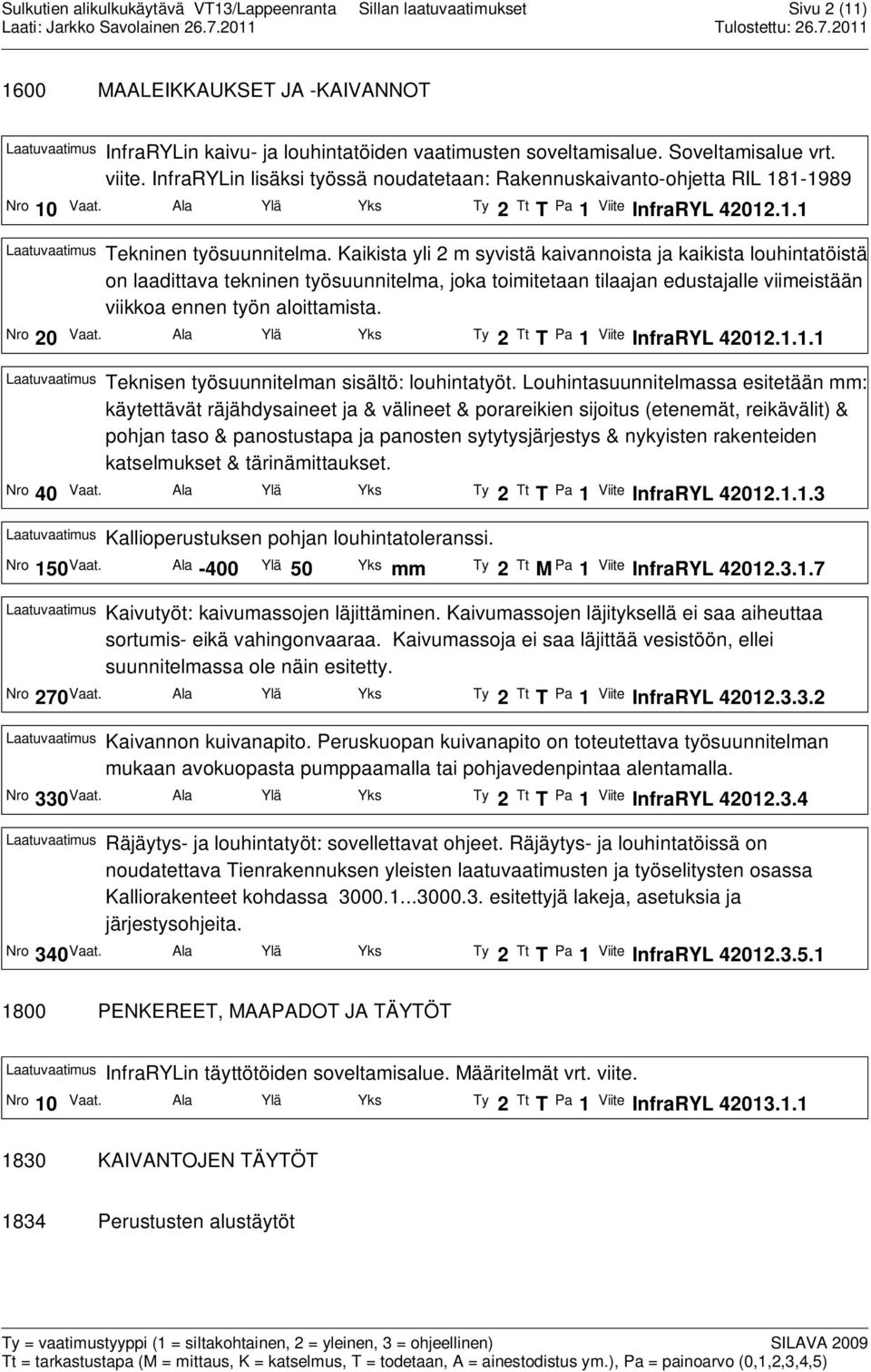

2 Sivu 2 (11) 1600 MAALEIKKAUKSET JA -KAIVANNOT Laatuvaatimus InfraRYLin kaivu- ja louhintatöiden vaatimusten soveltamisalue. Soveltamisalue vrt. viite. InfraRYLin lisäksi työssä noudatetaan: Rakennuskaivanto-ohjetta RIL Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Tekninen työsuunnitelma. Kaikista yli 2 m syvistä kaivannoista ja kaikista louhintatöistä on laadittava tekninen työsuunnitelma, joka toimitetaan tilaajan edustajalle viimeistään viikkoa ennen työn aloittamista. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Teknisen työsuunnitelman sisältö: louhintatyöt. Louhintasuunnitelmassa esitetään mm: käytettävät räjähdysaineet ja & välineet & porareikien sijoitus (etenemät, reikävälit) & pohjan taso & panostustapa ja panosten sytytysjärjestys & nykyisten rakenteiden katselmukset & tärinämittaukset. Nro 40 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kallioperustuksen pohjan louhintatoleranssi. Nro 150Vaat. Ala -400 Ylä 50 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Kaivutyöt: kaivumassojen läjittäminen. Kaivumassojen läjityksellä ei saa aiheuttaa sortumis- eikä vahingonvaaraa. Kaivumassoja ei saa läjittää vesistöön, ellei suunnitelmassa ole näin esitetty. Nro 270Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kaivannon kuivanapito. Peruskuopan kuivanapito on toteutettava työsuunnitelman mukaan avokuopasta pumppaamalla tai pohjavedenpintaa alentamalla. Nro 330Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Räjäytys- ja louhintatyöt: sovellettavat ohjeet. Räjäytys- ja louhintatöissä on noudatettava Tienrakennuksen yleisten laatuvaatimusten ja työselitysten osassa Kalliorakenteet kohdassa esitettyjä lakeja, asetuksia ja järjestysohjeita. Nro 340Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL PENKEREET, MAAPADOT JA TÄYTÖT Laatuvaatimus InfraRYLin täyttötöiden soveltamisalue. Määritelmät vrt. viite. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL KAIVANTOJEN TÄYTÖT 1834 Perustusten alustäytöt

3 Sivu 3 (11) Laatuvaatimus Louhemateriaali ja maksimi raekoko. Louheen on oltava rapautumatonta. Louhe ei saa sisältää raivausjätettä, maata, jäätä, tms. epäpuhtauksia. Louhetäytön ylin kerros kiilataan ja tiivistetään kuten louhepengertä rakennettaessa. Nro 30 Vaat. Ala Ylä 400 Yks mm Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Sora- ja mursketäytön kerrospaksuudet ja jyräyskertojen määrä. Sora- ja mursketäytön kerrospaksuus 50 kn täryjyrällä on 400 mm ja 80 kn täryjyrällä 600 mm sekä jyräyskertojen vähimmäismäärä 6. Nro 40 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Vaatimustenmukaisuuden osoittaminen: täytteen pinnan tasaisuus Täytteen pinnan epätasaisuus mitataan oikolaudalla. Sallittua suuremmat poikkeavuudet korjataan. Nro 210Vaat. Ala Ylä Yks Ty 2 Tt MPa 1 Viite InfraRYL Rakenteiden ympärystäytöt Laatuvaatimus Täytön vaatimuksenmukaisuuden osoittaminen. Täytöt rakennetaan kohdan InfraRYL tiivistysohjeiden mukaan ja vaatimuksenmukaisuus osoitetaan työmenetelmätarkkailuna, josta laaditaan pöytäkirja. Nro 90 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Täyttö betonipintoja tai niiden kosteuseristeitä vastaan. Täyttö ei saa vahingoittaa betonipintoja eikä niiden mahdollisia kosteuseristyksiä. Betonipintaa vasten pitää olla vähintään 0,5 m paksuinen kerros < #50 mm mursketta tai soraa louhetäyttöjäkin käytettäessä. Nro 50 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Täytön vaatimuksenmukaisuuden osoittaminen. Täytöt rakennetaan kohdan InfraRYL tiivistysohjeiden mukaan ja vaatimuksenmukaisuus osoitetaan työmenetelmätarkkailuna, josta laaditaan pöytäkirja. Nro 90 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL SILLAT :1 Sillat, yleinen osa: valmiin rakenteen mitat Laatuvaatimus Sijainti pystytasossa: muut sillat. Tarkastetaan päällysrakenteen yläpinnan tarkkailutappien kohdalta maa- ja välituilta. Hylkäysraja on ±80 mm. Nro 30 Vaat. Ala -40 Ylä 40 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL

4 Sivu 4 (11) Laatuvaatimus Sillan hyödyllinen leveys. Leveys mitataan siipimuurien uloimmista päistä, tukien kohdalta, aukkojen keskeltä ja sillan kapeimmalta kohdalta. Jos silta on vino, mittaus aloitetaan lyhyemmän siipimuurin päästä. Jos sillassa on vinot siipimuurit, mittaus aloitetaan päällysrakenteen päästä. Hylkäysrajat ovat +120 mm ja -60 mm Nro 60 Vaat. Ala -30 Ylä 60 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Sillan ajoradan leveys. Leveys mitataan siipimuurien uloimmista päistä, tukien kohdalta, aukkojen keskeltä ja sillan kapeimmalta kohdalta. Jos silta on vino, mittaus aloitetaan lyhyemmän siipimuurin päästä. Jos sillassa on vinot siipimuurit, mittaus aloitetaan päällysrakenteen päästä. Hylkäysrajat ovat +120 mm ja -60 mm. Nro 70 Vaat. Ala -30 Ylä 60 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Sillan vapaa-aukko. L on vapaa-aukko Poikkeama saa olla korkeintaan +100 mm ja -50 mm. Suurempaa tarkkuutta kuin + 50 mm ja -25 mm ei vaadita Hylkäysrajat ovat vastaavasti +L/500 ja -L/1000 sekä +200 mm ja -100 mm. Hylkäysrajalle ei kuitenkaan käytetä pienempää arvoa kuin mm ja -50 mm. Ylikulkusilloissa aukean tilan ulottumaa ei saa alittaa. Nro 210Vaat. Ala -L/2000Ylä L/1000 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Sillan alikulkukorkeus: muut sillat. Alikulkukorkeus määritetään suunnitelmaan merkityn HW:n tai HWnav:n, merellä MW:n perusteella. Alikulkukorkeus määritetään kulkuaukoittain suunnitelmaan merkityistä kohdista ja siitä kohdasta, missä se on pienin. Hylkäysrajat ovat +100 mm ja -50 mm. Nro 270Vaat. Ala -25 Ylä 50 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Sillan maa- ja pohjarakenteet Laatuvaatimus Pohjasuhteiden tarkistus. Maankaivu- ja perustamistöiden aikana tarkastetaan, ovatko pohjasuhteet suunnitelma-asiakirjojen mukaiset. Urakoitsija laatii tarkastuksesta pöytäkirjan. Nro 50 Vaat. Ala Ylä Yks Ty 2 Tt K Pa 1 Viite InfraRYL Sillan peruslaatat Laatuvaatimus Peruslaatan sijainti vaakatasossa: sijainnin tarkastaminen. Tarkastetaan laatan nurkkapisteiden kohdilta. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Sijainti pystytasossa: sijainnin tarkastaminen. Tarkastetaan laatan nurkkapisteiden kohdilta. Jos peruslaatan pituus tai leveys on suurempi kuin 10,0 m, tarkastetaan korkeusasema myös peruslaatan sivun keskikohdalta. Nro 50 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

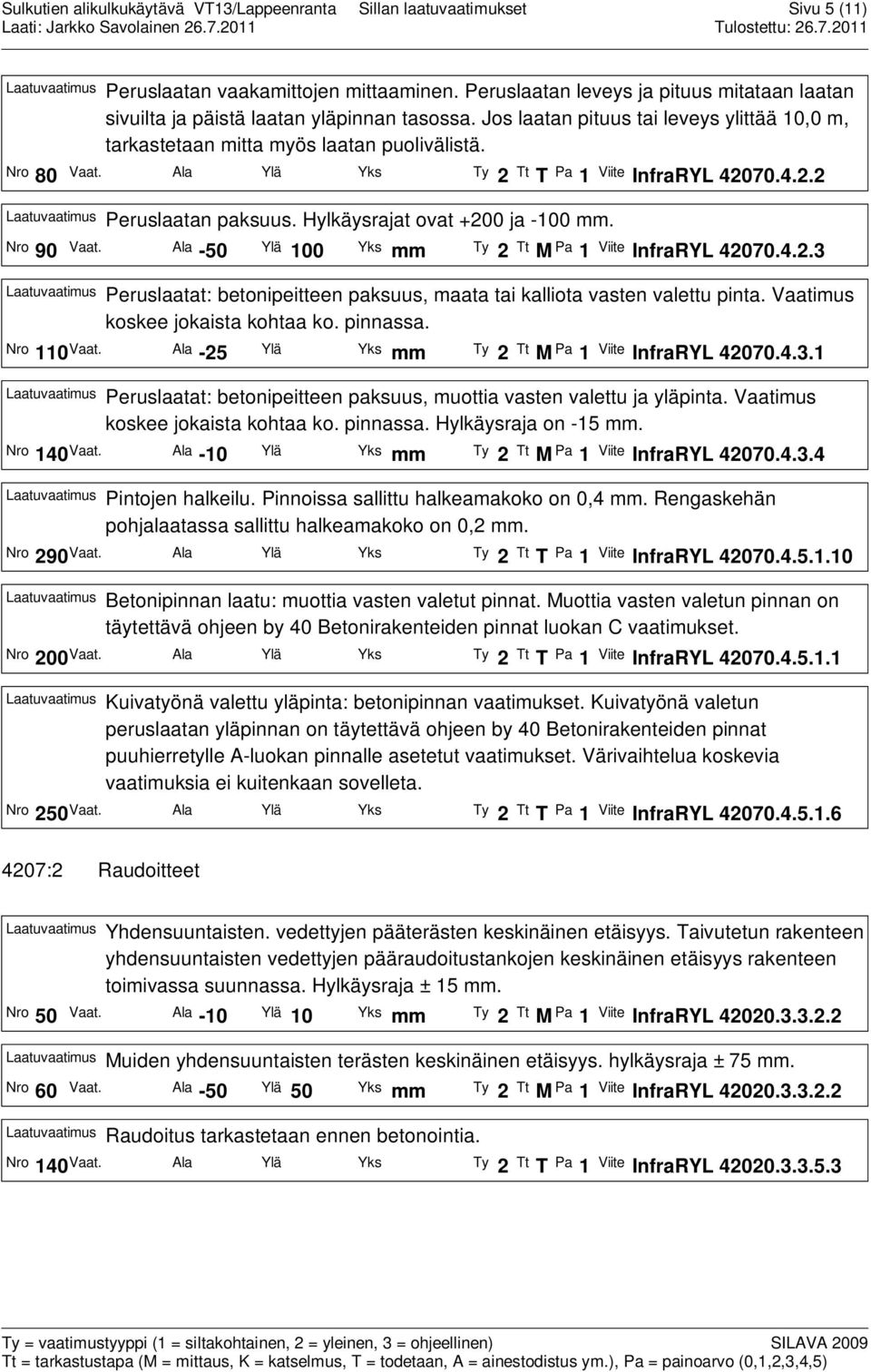

5 Sivu 5 (11) Laatuvaatimus Peruslaatan vaakamittojen mittaaminen. Peruslaatan leveys ja pituus mitataan laatan sivuilta ja päistä laatan yläpinnan tasossa. Jos laatan pituus tai leveys ylittää 10,0 m, tarkastetaan mitta myös laatan puolivälistä. Nro 80 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Peruslaatan paksuus. Hylkäysrajat ovat +200 ja -100 mm. Nro 90 Vaat. Ala -50 Ylä 100 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Peruslaatat: betonipeitteen paksuus, maata tai kalliota vasten valettu pinta. Vaatimus koskee jokaista kohtaa ko. pinnassa. Nro 110Vaat. Ala -25 Ylä Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Peruslaatat: betonipeitteen paksuus, muottia vasten valettu ja yläpinta. Vaatimus koskee jokaista kohtaa ko. pinnassa. Hylkäysraja on -15 mm. Nro 140Vaat. Ala -10 Ylä Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Pintojen halkeilu. Pinnoissa sallittu halkeamakoko on 0,4 mm. Rengaskehän pohjalaatassa sallittu halkeamakoko on 0,2 mm. Nro 290Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Betonipinnan laatu: muottia vasten valetut pinnat. Muottia vasten valetun pinnan on täytettävä ohjeen by 40 Betonirakenteiden pinnat luokan C vaatimukset. Nro 200Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kuivatyönä valettu yläpinta: betonipinnan vaatimukset. Kuivatyönä valetun peruslaatan yläpinnan on täytettävä ohjeen by 40 Betonirakenteiden pinnat puuhierretylle A-luokan pinnalle asetetut vaatimukset. Värivaihtelua koskevia vaatimuksia ei kuitenkaan sovelleta. Nro 250Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :2 Raudoitteet Laatuvaatimus Yhdensuuntaisten. vedettyjen pääterästen keskinäinen etäisyys. Taivutetun rakenteen yhdensuuntaisten vedettyjen pääraudoitustankojen keskinäinen etäisyys rakenteen toimivassa suunnassa. Hylkäysraja ± 15 mm. Nro 50 Vaat. Ala -10 Ylä 10 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Muiden yhdensuuntaisten terästen keskinäinen etäisyys. hylkäysraja ± 75 mm. Nro 60 Vaat. Ala -50 Ylä 50 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Raudoitus tarkastetaan ennen betonointia. Nro 140Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

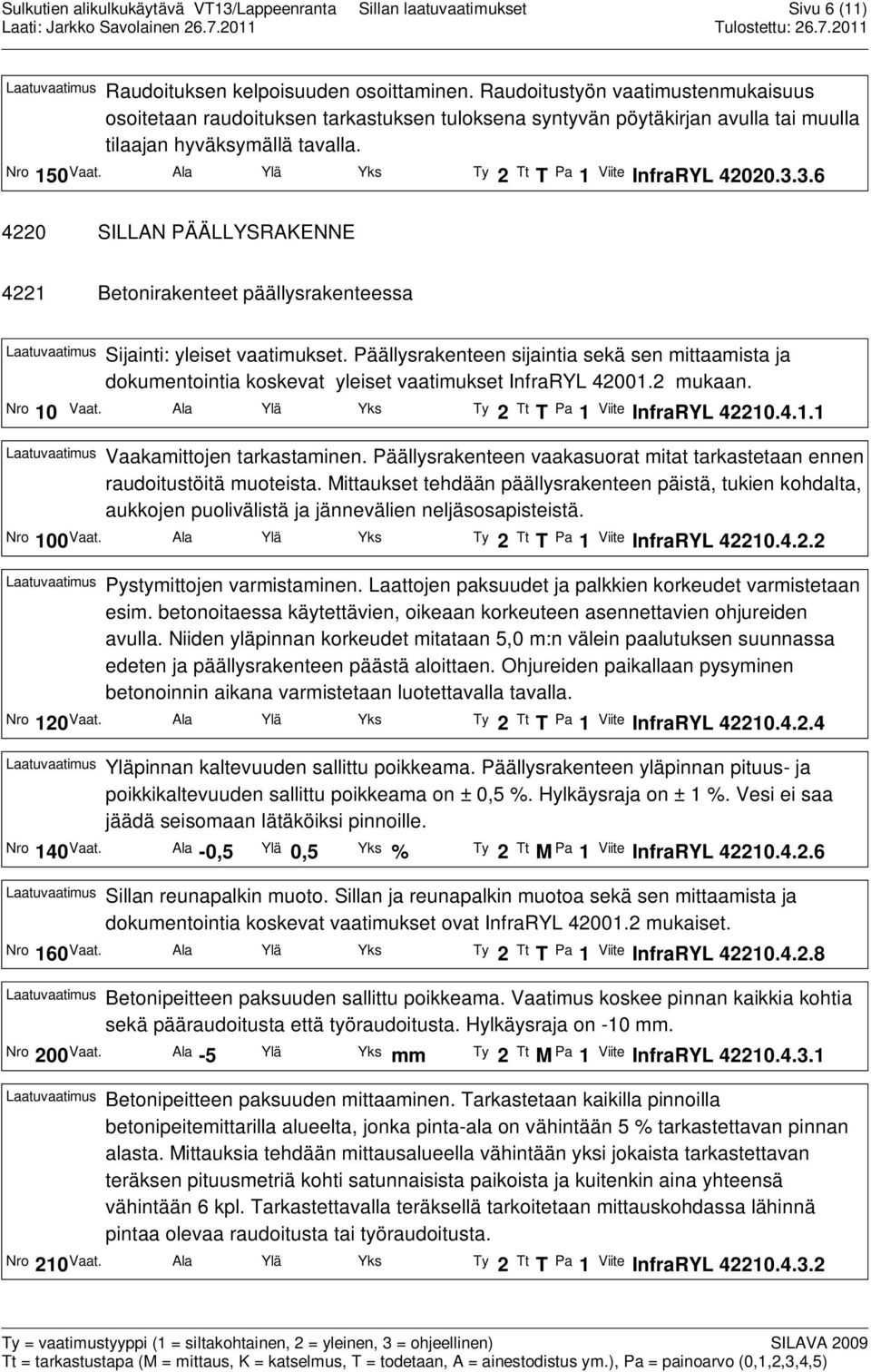

6 Sivu 6 (11) Laatuvaatimus Raudoituksen kelpoisuuden osoittaminen. Raudoitustyön vaatimustenmukaisuus osoitetaan raudoituksen tarkastuksen tuloksena syntyvän pöytäkirjan avulla tai muulla tilaajan hyväksymällä tavalla. Nro 150Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL SILLAN PÄÄLLYSRAKENNE 4221 Betonirakenteet päällysrakenteessa Laatuvaatimus Sijainti: yleiset vaatimukset. Päällysrakenteen sijaintia sekä sen mittaamista ja dokumentointia koskevat yleiset vaatimukset InfraRYL mukaan. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Vaakamittojen tarkastaminen. Päällysrakenteen vaakasuorat mitat tarkastetaan ennen raudoitustöitä muoteista. Mittaukset tehdään päällysrakenteen päistä, tukien kohdalta, aukkojen puolivälistä ja jännevälien neljäsosapisteistä. Nro 100Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Pystymittojen varmistaminen. Laattojen paksuudet ja palkkien korkeudet varmistetaan esim. betonoitaessa käytettävien, oikeaan korkeuteen asennettavien ohjureiden avulla. Niiden yläpinnan korkeudet mitataan 5,0 m:n välein paalutuksen suunnassa edeten ja päällysrakenteen päästä aloittaen. Ohjureiden paikallaan pysyminen betonoinnin aikana varmistetaan luotettavalla tavalla. Nro 120Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Yläpinnan kaltevuuden sallittu poikkeama. Päällysrakenteen yläpinnan pituus- ja poikkikaltevuuden sallittu poikkeama on ± 0,5 %. Hylkäysraja on ± 1 %. Vesi ei saa jäädä seisomaan lätäköiksi pinnoille. Nro 140Vaat. Ala -0,5 Ylä 0,5 Yks % Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Sillan reunapalkin muoto. Sillan ja reunapalkin muotoa sekä sen mittaamista ja dokumentointia koskevat vaatimukset ovat InfraRYL mukaiset. Nro 160Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Betonipeitteen paksuuden sallittu poikkeama. Vaatimus koskee pinnan kaikkia kohtia sekä pääraudoitusta että työraudoitusta. Hylkäysraja on -10 mm. Nro 200Vaat. Ala -5 Ylä Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Betonipeitteen paksuuden mittaaminen. Tarkastetaan kaikilla pinnoilla betonipeitemittarilla alueelta, jonka pinta-ala on vähintään 5 % tarkastettavan pinnan alasta. Mittauksia tehdään mittausalueella vähintään yksi jokaista tarkastettavan teräksen pituusmetriä kohti satunnaisista paikoista ja kuitenkin aina yhteensä vähintään 6 kpl. Tarkastettavalla teräksellä tarkoitetaan mittauskohdassa lähinnä pintaa olevaa raudoitusta tai työraudoitusta. Nro 210Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

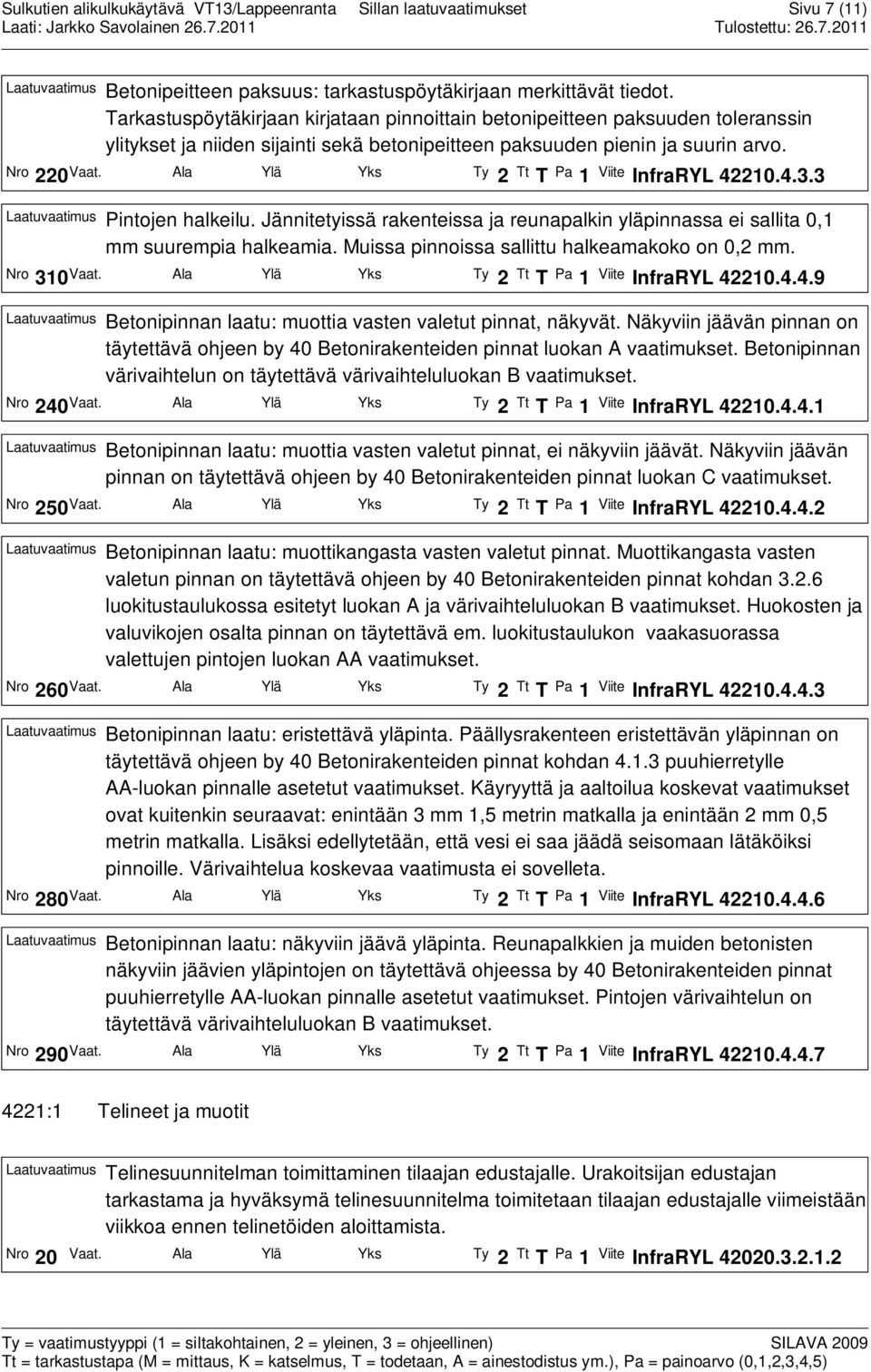

7 Sivu 7 (11) Laatuvaatimus Betonipeitteen paksuus: tarkastuspöytäkirjaan merkittävät tiedot. Tarkastuspöytäkirjaan kirjataan pinnoittain betonipeitteen paksuuden toleranssin ylitykset ja niiden sijainti sekä betonipeitteen paksuuden pienin ja suurin arvo. Nro 220Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Pintojen halkeilu. Jännitetyissä rakenteissa ja reunapalkin yläpinnassa ei sallita 0,1 mm suurempia halkeamia. Muissa pinnoissa sallittu halkeamakoko on 0,2 mm. Nro 310Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Betonipinnan laatu: muottia vasten valetut pinnat, näkyvät. Näkyviin jäävän pinnan on täytettävä ohjeen by 40 Betonirakenteiden pinnat luokan A vaatimukset. Betonipinnan värivaihtelun on täytettävä värivaihteluluokan B vaatimukset. Nro 240Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Betonipinnan laatu: muottia vasten valetut pinnat, ei näkyviin jäävät. Näkyviin jäävän pinnan on täytettävä ohjeen by 40 Betonirakenteiden pinnat luokan C vaatimukset. Nro 250Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Betonipinnan laatu: muottikangasta vasten valetut pinnat. Muottikangasta vasten valetun pinnan on täytettävä ohjeen by 40 Betonirakenteiden pinnat kohdan luokitustaulukossa esitetyt luokan A ja värivaihteluluokan B vaatimukset. Huokosten ja valuvikojen osalta pinnan on täytettävä em. luokitustaulukon vaakasuorassa valettujen pintojen luokan AA vaatimukset. Nro 260Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Betonipinnan laatu: eristettävä yläpinta. Päällysrakenteen eristettävän yläpinnan on täytettävä ohjeen by 40 Betonirakenteiden pinnat kohdan puuhierretylle AA-luokan pinnalle asetetut vaatimukset. Käyryyttä ja aaltoilua koskevat vaatimukset ovat kuitenkin seuraavat: enintään 3 mm 1,5 metrin matkalla ja enintään 2 mm 0,5 metrin matkalla. Lisäksi edellytetään, että vesi ei saa jäädä seisomaan lätäköiksi pinnoille. Värivaihtelua koskevaa vaatimusta ei sovelleta. Nro 280Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Betonipinnan laatu: näkyviin jäävä yläpinta. Reunapalkkien ja muiden betonisten näkyviin jäävien yläpintojen on täytettävä ohjeessa by 40 Betonirakenteiden pinnat puuhierretylle AA-luokan pinnalle asetetut vaatimukset. Pintojen värivaihtelun on täytettävä värivaihteluluokan B vaatimukset. Nro 290Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :1 Telineet ja muotit Laatuvaatimus Telinesuunnitelman toimittaminen tilaajan edustajalle. Urakoitsijan edustajan tarkastama ja hyväksymä telinesuunnitelma toimitetaan tilaajan edustajalle viimeistään viikkoa ennen telinetöiden aloittamista. Nro 20 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

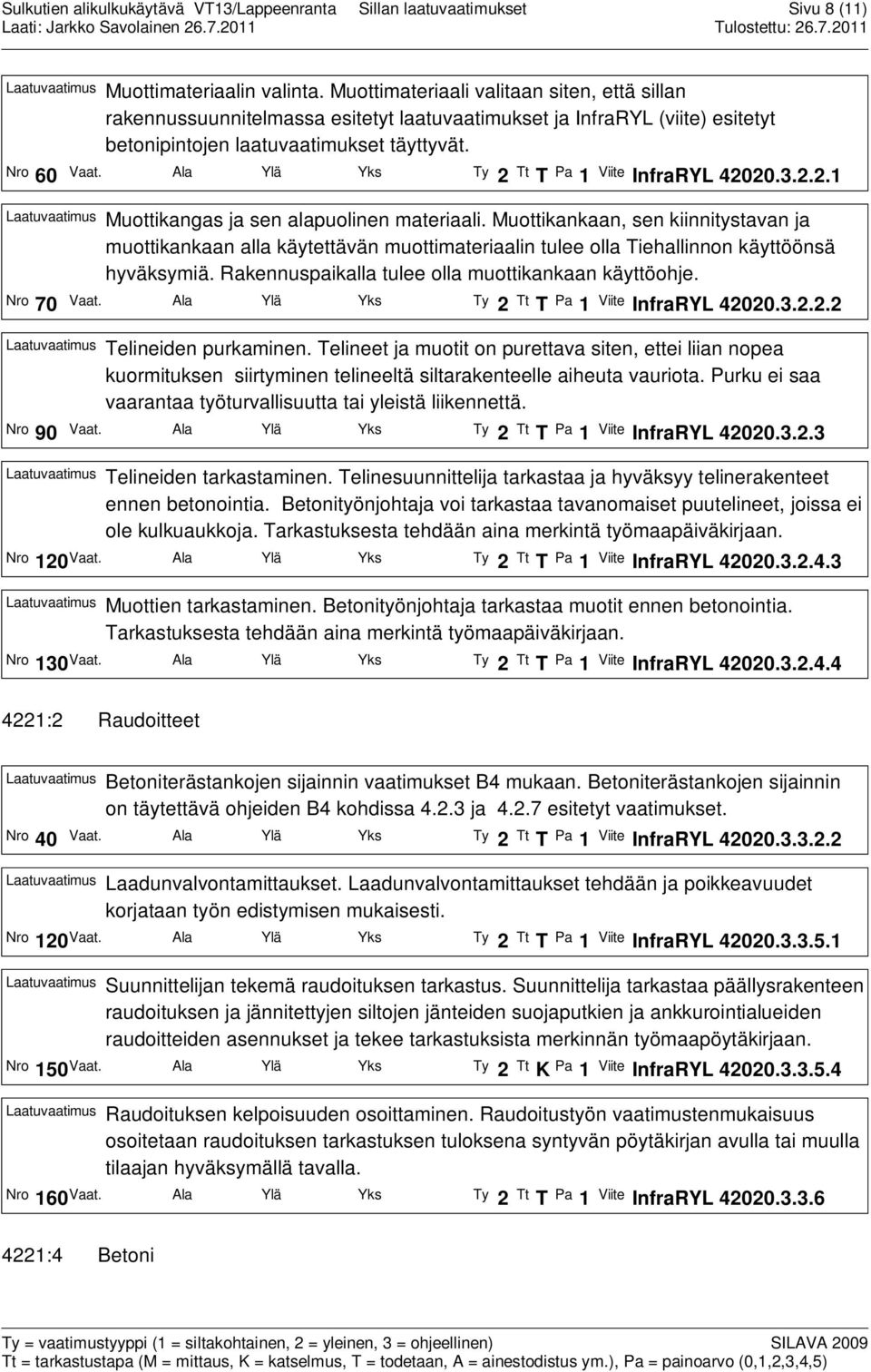

8 Sivu 8 (11) Laatuvaatimus Muottimateriaalin valinta. Muottimateriaali valitaan siten, että sillan rakennussuunnitelmassa esitetyt laatuvaatimukset ja InfraRYL (viite) esitetyt betonipintojen laatuvaatimukset täyttyvät. Nro 60 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Muottikangas ja sen alapuolinen materiaali. Muottikankaan, sen kiinnitystavan ja muottikankaan alla käytettävän muottimateriaalin tulee olla Tiehallinnon käyttöönsä hyväksymiä. Rakennuspaikalla tulee olla muottikankaan käyttöohje. Nro 70 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Telineiden purkaminen. Telineet ja muotit on purettava siten, ettei liian nopea kuormituksen siirtyminen telineeltä siltarakenteelle aiheuta vauriota. Purku ei saa vaarantaa työturvallisuutta tai yleistä liikennettä. Nro 90 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Telineiden tarkastaminen. Telinesuunnittelija tarkastaa ja hyväksyy telinerakenteet ennen betonointia. Betonityönjohtaja voi tarkastaa tavanomaiset puutelineet, joissa ei ole kulkuaukkoja. Tarkastuksesta tehdään aina merkintä työmaapäiväkirjaan. Nro 120Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Muottien tarkastaminen. Betonityönjohtaja tarkastaa muotit ennen betonointia. Tarkastuksesta tehdään aina merkintä työmaapäiväkirjaan. Nro 130Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :2 Raudoitteet Laatuvaatimus Betoniterästankojen sijainnin vaatimukset B4 mukaan. Betoniterästankojen sijainnin on täytettävä ohjeiden B4 kohdissa ja esitetyt vaatimukset. Nro 40 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Laadunvalvontamittaukset. Laadunvalvontamittaukset tehdään ja poikkeavuudet korjataan työn edistymisen mukaisesti. Nro 120Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Suunnittelijan tekemä raudoituksen tarkastus. Suunnittelija tarkastaa päällysrakenteen raudoituksen ja jännitettyjen siltojen jänteiden suojaputkien ja ankkurointialueiden raudoitteiden asennukset ja tekee tarkastuksista merkinnän työmaapöytäkirjaan. Nro 150Vaat. Ala Ylä Yks Ty 2 Tt K Pa 1 Viite InfraRYL Laatuvaatimus Raudoituksen kelpoisuuden osoittaminen. Raudoitustyön vaatimustenmukaisuus osoitetaan raudoituksen tarkastuksen tuloksena syntyvän pöytäkirjan avulla tai muulla tilaajan hyväksymällä tavalla. Nro 160Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :4 Betoni

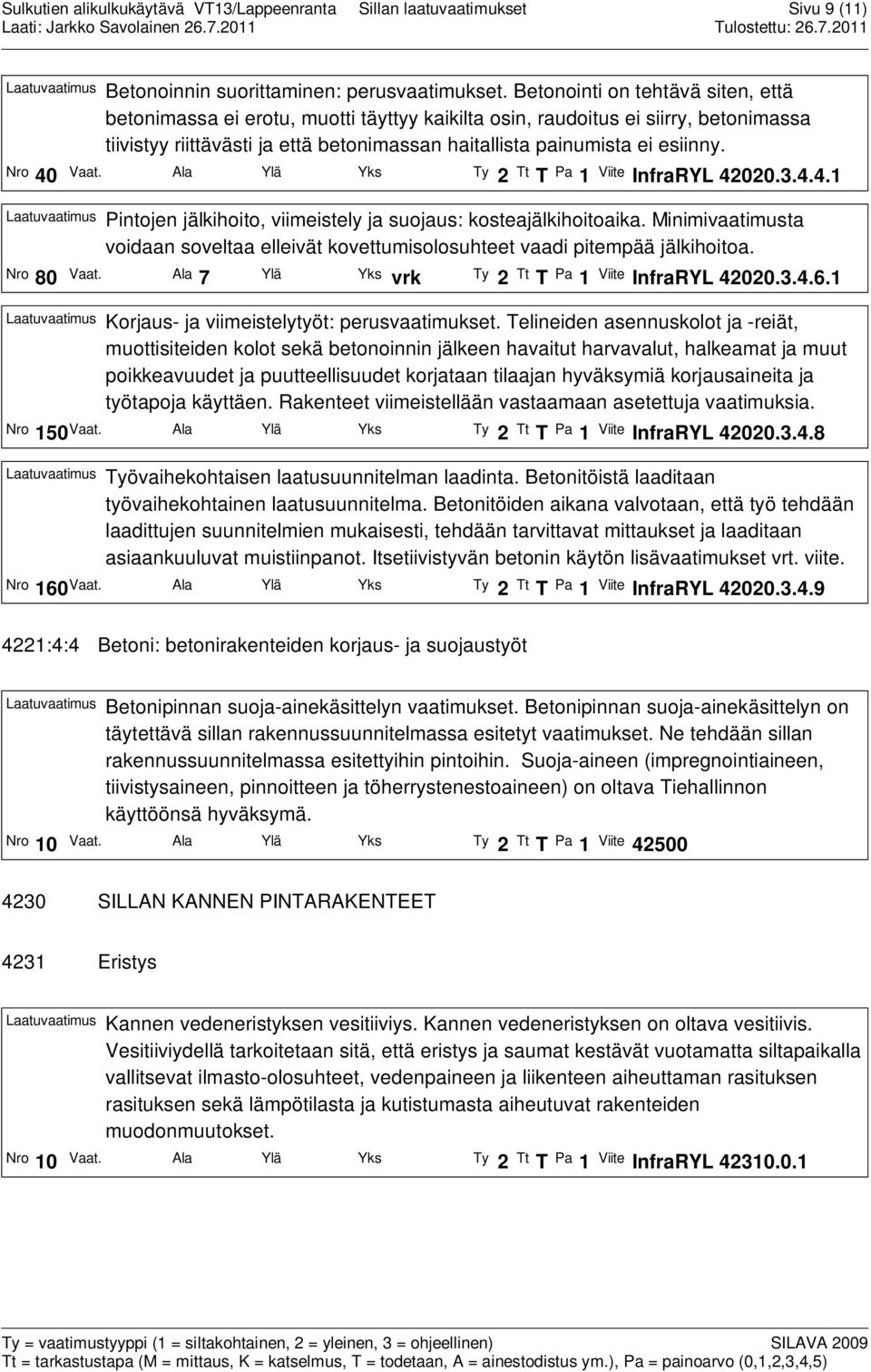

9 Sivu 9 (11) Laatuvaatimus Betonoinnin suorittaminen: perusvaatimukset. Betonointi on tehtävä siten, että betonimassa ei erotu, muotti täyttyy kaikilta osin, raudoitus ei siirry, betonimassa tiivistyy riittävästi ja että betonimassan haitallista painumista ei esiinny. Nro 40 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Pintojen jälkihoito, viimeistely ja suojaus: kosteajälkihoitoaika. Minimivaatimusta voidaan soveltaa elleivät kovettumisolosuhteet vaadi pitempää jälkihoitoa. Nro 80 Vaat. Ala 7 Ylä Yks vrk Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Korjaus- ja viimeistelytyöt: perusvaatimukset. Telineiden asennuskolot ja -reiät, muottisiteiden kolot sekä betonoinnin jälkeen havaitut harvavalut, halkeamat ja muut poikkeavuudet ja puutteellisuudet korjataan tilaajan hyväksymiä korjausaineita ja työtapoja käyttäen. Rakenteet viimeistellään vastaamaan asetettuja vaatimuksia. Nro 150Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Työvaihekohtaisen laatusuunnitelman laadinta. Betonitöistä laaditaan työvaihekohtainen laatusuunnitelma. Betonitöiden aikana valvotaan, että työ tehdään laadittujen suunnitelmien mukaisesti, tehdään tarvittavat mittaukset ja laaditaan asiaankuuluvat muistiinpanot. Itsetiivistyvän betonin käytön lisävaatimukset vrt. viite. Nro 160Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL :4:4 Betoni: betonirakenteiden korjaus- ja suojaustyöt Laatuvaatimus Betonipinnan suoja-ainekäsittelyn vaatimukset. Betonipinnan suoja-ainekäsittelyn on täytettävä sillan rakennussuunnitelmassa esitetyt vaatimukset. Ne tehdään sillan rakennussuunnitelmassa esitettyihin pintoihin. Suoja-aineen (impregnointiaineen, tiivistysaineen, pinnoitteen ja töherrystenestoaineen) on oltava Tiehallinnon käyttöönsä hyväksymä. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite SILLAN KANNEN PINTARAKENTEET 4231 Eristys Laatuvaatimus Kannen vedeneristyksen vesitiiviys. Kannen vedeneristyksen on oltava vesitiivis. Vesitiiviydellä tarkoitetaan sitä, että eristys ja saumat kestävät vuotamatta siltapaikalla vallitsevat ilmasto-olosuhteet, vedenpaineen ja liikenteen aiheuttaman rasituksen rasituksen sekä lämpötilasta ja kutistumasta aiheutuvat rakenteiden muodonmuutokset. Nro 10 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

10 Sivu 10 (11) Laatuvaatimus Eristysmateriaalin hyväksyntä. Eristysmateriaalin tulee olla Tiehallinnon käyttöönsä hyväksymä. Eristysmateriaalien ja eristysrakenteiden SILKO-hyväksyntätutkimusohjeen liitteissä 2-9. Nro 30 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Eristyskerroksen tartunta alustaansa. Eristyskerrosten tulee tarttua alustaansa ja toisiinsa siten, etteivät ne liu'u eristysalustan tai toistensa suhteen sillan käyttöönoton jälkeen. Nro 40 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Kiinnitysbitumin hyväksyntä. Kiinnitysbitumina käytetään kumibitumia tai muuta Tiehallinnon erikseen hyväksymää bitumia. Nro 170Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Eristyksen suojaus Laatuvaatimus Suodatinkangas ja hiekka. Suojattaessa kermieristys suodatinkankaalla ja 20 mm:n hiekkakerroksella kankaan on täytettävä Tiehallinnon asettamat suodatinkankaiden käyttöluokan N3 laatuvaatimukset. Käytettävästä kankaasta on oltava hyväksytyn laboratorion tutkimusselostus. Nro 170Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL SILLAN VARUSTEET JA LAITTEET 4245 Suojalaitteet Kaiteet, johteet ja kosketussuojaseinämät Laatuvaatimus Juurikorokkeen juotoslaastin lujuusluokka. Laastin tulee olla Tiehallinnon käyttöönsä hyväksymä tuote. Nro 100Vaat. K35 Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Juurikorokkeen juotoslaastin pakkasenkestävyys. Nro 110Vaat. P50 Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Asennus: kaiteen yläjohde. Kaiteen yläjohde asennetaan niin, etteivät sillan päällysrakenteeseen valmistusvaiheessa syntyneet epätasaisuudet näy johteessa. Myös betonin pitkäaikaiset muodonmuutokset on tarvittaessa otettava huomioon. Jännitetyissä silloissa kiinnitetään yläjohde vasta jännittämisen jälkeen. Yläjohteessa ei saa olla 2 mm suurempaa yksittäistä taitetta korkeus- eikä vaakatasossa yhden metrin matkalla. Nro 160Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL

11 Sivu 11 (11) Laatuvaatimus Kaidepylvästä ja asennuskiiloja ei saa hitsata kiinni reunapalkin teräksiin. Nro 270Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Muut sillan varusteet ja laitteet Laatuvaatimus Aukot ja varaukset: betoniterästen katkaiseminen ja sivuun siirtäminen. Aukkojen ja varausten kohdalle sattuvia betoniteräksiä ei saa siirtää sivuun tai katkaista ilman tilaajan lupaa. Katkaistut teräkset on yleensä korvattava aukon viereen sijoitetuilla lisäteräksillä. Veden jäätyminen varauksissa on estettävä. Nro 70 Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL Laatuvaatimus Aukkojen ja varausten sijaintitoleranssi. Nro 80 Vaat. Ala -15 Ylä 15 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Aukkojen ja varausten mittojen toleranssi. Nro 90 Vaat. Ala -5 Ylä 15 Yks mm Ty 2 Tt MPa 1 Viite InfraRYL Laatuvaatimus Tarkkailu- ja kontaktitapit. Sillan muodonmuutosten ja siirtymien mittausta varten tarvittavat tarkkailutapit tehdään betonirakenteeseen InfraRYL mukaisesti. Ne asennetaan siten, että ne eivät kosketa betoniteräksiin. Teräs- ja puurakenteisiin tehdään samaa tarkoitusta varten pysyvät mittapisteet. Kontaktitapit asennetaan InfraRYL mukaisesti. Nro 150Vaat. Ala Ylä Yks Ty 2 Tt T Pa 1 Viite InfraRYL 42498
