1 Sivu 1 (6) Hollontien kivisilta /Laihia Suunnitelman numero R15/1095/S3 Sillan määräluettelo Teräsbetoninen palkkisilta (Bp), 2-aukkoinen, ei jatkuva Jännemitta (m) Hyödyllinen leveys (m) 6,05 Vapaa-aukko (m) 6,45+(~7,86)+6,65 Vinous (gon) 0 Kokonaispituus (m) ~31,10 Kannen pituus (m) Suunnittelukuorma Sijaintikoodit 000 Koko silta 100 Tuet 400 Päällysrakenne 600 Varusteet ja laitteet 900 Muut siltapaikan rakennusosat Suunnittelutoimisto Ramboll Rovakatu 28, 3-kerros ROVANIEMI SUUNNITTELIJA Laati: Rauno Karvo Tarkasti: Tuomo Koskela TILAAJA Tarkastus Hyväksyntä

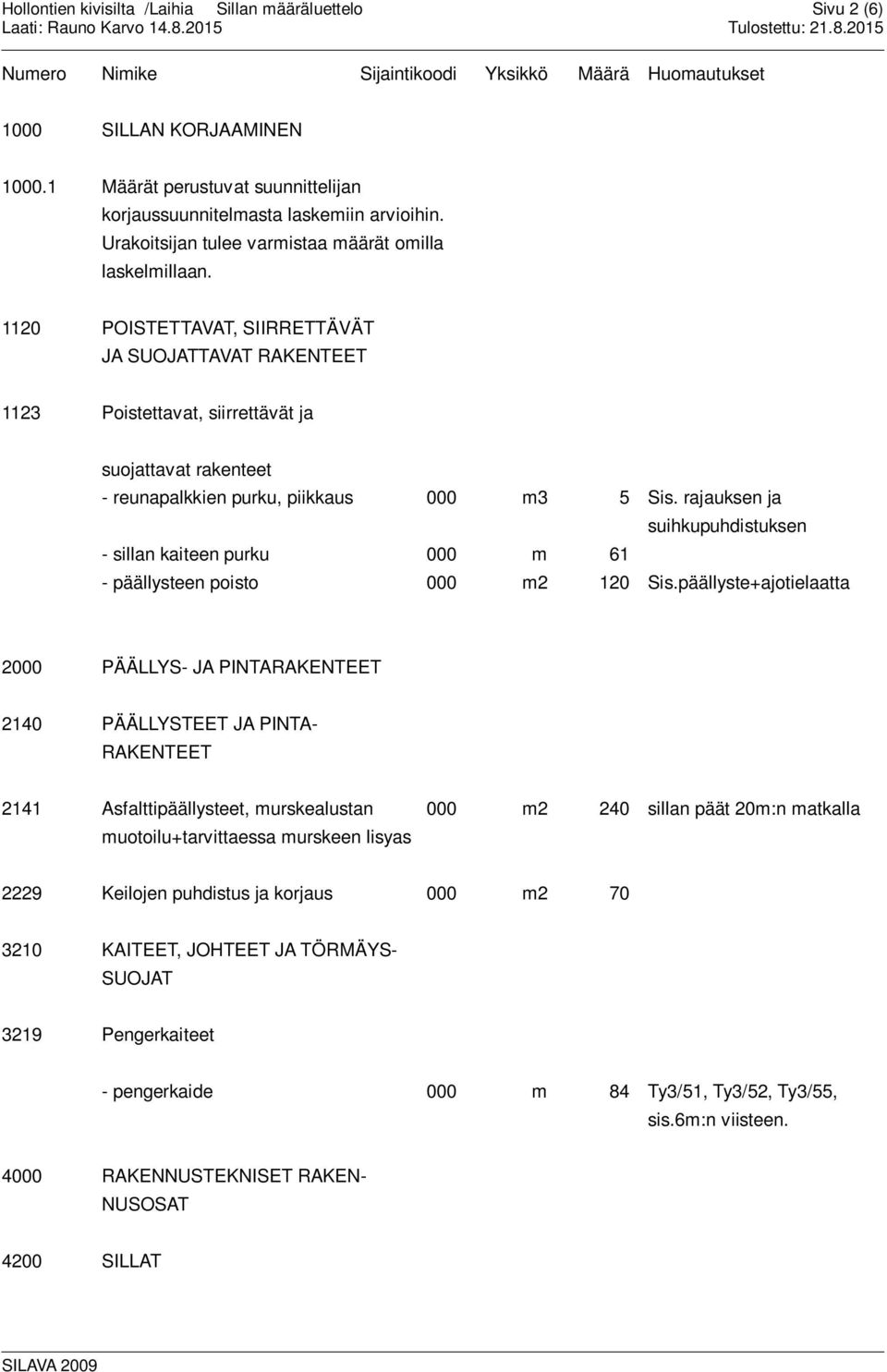

2 Sivu 2 (6) 1000 SILLAN KORJAAMINEN Määrät perustuvat suunnittelijan korjaussuunnitelmasta laskemiin arvioihin. Urakoitsijan tulee varmistaa määrät omilla laskelmillaan POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT RAKENTEET 1123 Poistettavat, siirrettävät ja suojattavat rakenteet - reunapalkkien purku, piikkaus 000 m3 5 Sis. rajauksen ja - sillan kaiteen purku 000 m 61 - päällysteen poisto 000 m2 120 Sis.päällyste+ajotielaatta 2000 PÄÄLLYS- JA PINTARAKENTEET 2140 PÄÄLLYSTEET JA PINTA- RAKENTEET 2141 Asfalttipäällysteet, murskealustan muotoilu+tarvittaessa murskeen lisyas 000 m2 240 sillan päät 20m:n matkalla 2229 Keilojen puhdistus ja korjaus 000 m KAITEET, JOHTEET JA TÖRMÄYS- SUOJAT 3219 Pengerkaiteet - pengerkaide 000 m 84 Ty3/51, Ty3/52, Ty3/55, sis.6m:n viisteen RAKENNUSTEKNISET RAKEN- NUSOSAT 4200 SILLAT

3 Sivu 3 (6) 4210 SILLAN TUKIRAKENTEET 4211 Maatuet (päätytuet)+ välituki :1 Muotit ja telineet - muotit 100 m2tr 12 - telineet 100 m2tr :2 Raudoitteet - teräs B500B tai A500HW 100 kg 459,8 - terästartuntojen ankkurointi (T16) 100 kpl 30 2 kpl/kaidepylväs, poraus 10,5m - terästartuntojen ankkurointi (T12) 100 kpl 49 3 kpl/kaidepylväiden väliin, poraus 16,5m :4 Betoni - betoni (reunapalkit) 100 m3rtr 1,6 * lisähinta C30/ m3rtr 1,6 * lisähinta P m3rtr 1,6 - ruiskubetonointi, C30/37-3, P30, polymeerikuituja 100 m2 60 Kuivamenetelmä. Sisältää - paikkaus ilman muotteja tai muottien avulla 100 m2 3 Syvimmät kolot paikataan ennen ruiskubetonointia 4212 Välituet Betonirakenteet välituissa :4 Betoni - ruiskubetonointi, C30/37-3, P30, polymeerikuituja 100 m2 55 Kuivamenetelmä. Sisältää 4220 SILLAN PÄÄLLYSRAKENNE 4221 Betonirakenteet päällysrakenteessa (reunapalkit) 4221:1 Muotit

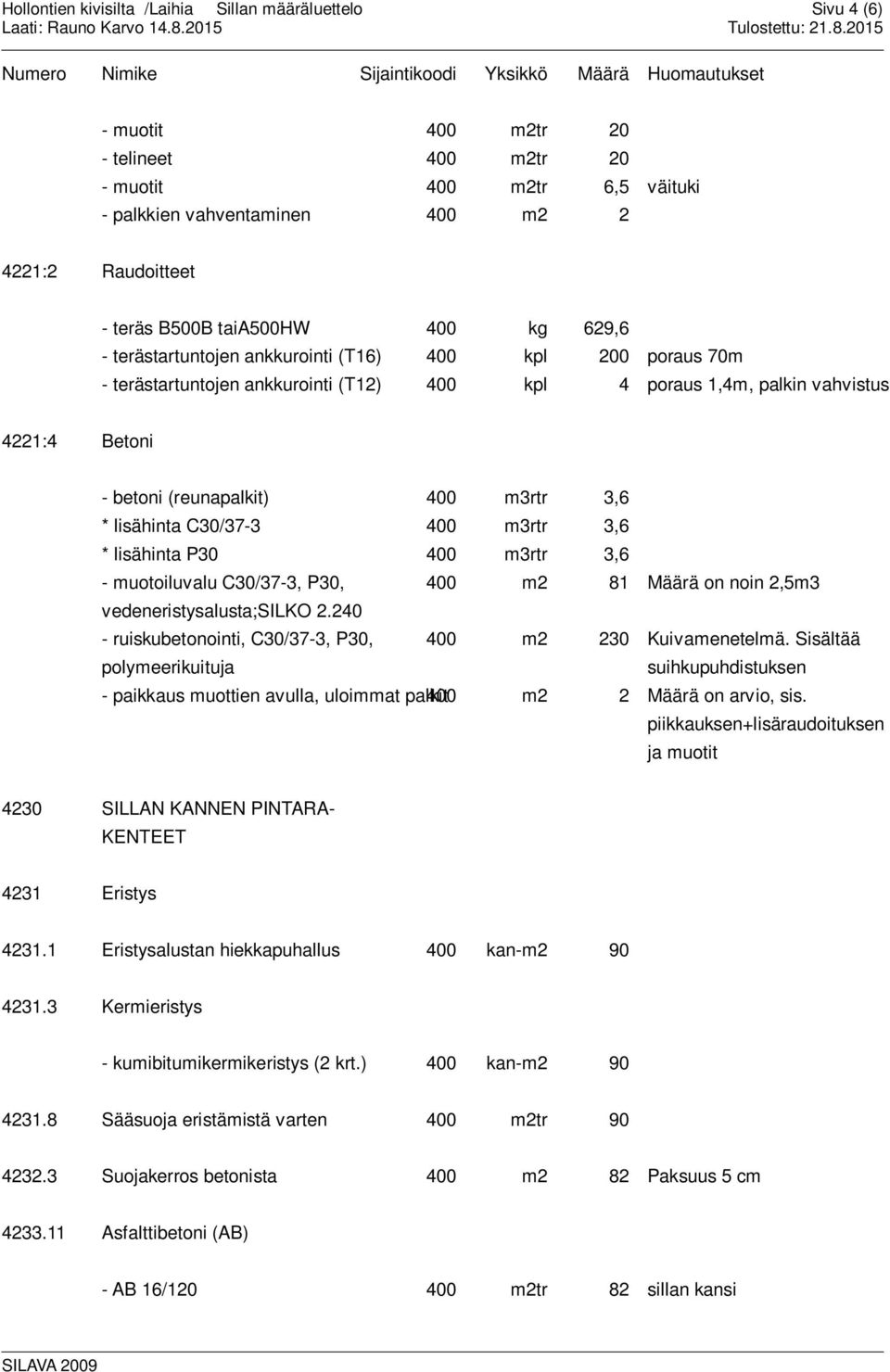

4 Sivu 4 (6) - muotit 400 m2tr 20 - telineet 400 m2tr 20 - muotit 400 m2tr 6,5 väituki - palkkien vahventaminen 400 m :2 Raudoitteet - teräs B500B taia500hw 400 kg 629,6 - terästartuntojen ankkurointi (T16) 400 kpl 200 poraus 70m - terästartuntojen ankkurointi (T12) 400 kpl 4 poraus 1,4m, palkin vahvistus 4221:4 Betoni - betoni (reunapalkit) 400 m3rtr 3,6 * lisähinta C30/ m3rtr 3,6 * lisähinta P m3rtr 3,6 - muotoiluvalu C30/37-3, P30, vedeneristysalusta;silko ruiskubetonointi, C30/37-3, P30, polymeerikuituja 400 m2 81 Määrä on noin 2,5m3 400 m2 230 Kuivamenetelmä. Sisältää - paikkaus muottien avulla, uloimmat palkit 400 m2 2 Määrä on arvio, sis. piikkauksen+lisäraudoituksen ja muotit 4230 SILLAN KANNEN PINTARA- KENTEET 4231 Eristys Eristysalustan hiekkapuhallus 400 kan-m Kermieristys - kumibitumikermikeristys (2 krt.) 400 kan-m Sääsuoja eristämistä varten 400 m2tr Suojakerros betonista 400 m2 82 Paksuus 5 cm Asfalttibetoni (AB) - AB 16/ m2tr 82 sillan kansi

5 Sivu 5 (6) - AB 16/ m2tr 41 välituen kohta 4240 SILLAN VARUSTEET JA LAITTEET Saumausmassat - plastiset saumamassat 600 m 60,5 Päällysteen ja reunapalkin väliset saumaukset (SILKO ja 3.731) - elastiset saumausmassat 600 mtr 23 Sillan ja penkereen välisten päällysteiden saumaukset (SILKO 3.371) 4245 Suojalaitteet Teräskaiteet - nykyisten H1-kaiteiden kiinnityslevyjen600 kpl 29 sis. materiaalin ja työn. uusiminen Nykyisten kaiteiden irroitus ja kiinnitys uudelleen. - Johde 240/5 uusitaan tarvittavilta osin 600 m 10 - vinot päät (4 m) 600 kpl Kuivatuslaitteet Tippuputket 600 kpl Kannen salaoja - pituussuuntainen salaoja 600 mtr 28,5 0,26m3,. Sis. ympärystäytön ja suodatinkankaan Pylväiden kiinnityslaitteet - pylvään kiinnityksen muuttaminen välitukirakenteeseen 600 kpl 1 Harusvaijeri Sähköistyksen putkitukset - sähköputkien irroittaminen ja kiinnittäminen 600 kpl YLEISEN LIIKENTEEN HOITO

6 Sivu 6 (6) 5470:1 Liikenteenohjaus 900 kpl 1 Työmaakyltin sisällön ja koon märää tilaaja - liikenteenohjaussuunnitelma - liikennemerkit - työmaakyltti, 2kpl - yleisen liikenteen hoito
