Bruksanvisning Käyttöohje Bruksanvisning Brugsanvisning

Transkriptio

1 Bruksanvisning Käyttöohje Bruksanvisning Brugsanvisning Kylskåp Jääkaappi Kjøleskap Køleskab ERES35800

2 We were thinking of you when we made this product

3 Välkommen till Electrolux värld Tack för att du har valt en förstklassig produkt från Electrolux, vilken vi hoppas skall ge dig mycket nöje i framtiden. Electrolux ambition är att erbjuda ett brett sortiment av produkter som kan göra livet enklare. Du hittar några exempel på omslaget till denna bruksanvisning. Avsätt några minuter till att läsa denna bruksanvisning så att du kan utnyttja fördelarna med din nya produkt. Vi lovar att den kommer att vara överlägset användarvänlig. Lycka till! 3

4 Följande symboler finns i din bruksanvisning. Viktigt information rörande din personliga säkerhet och information hur man undviker att skada produkten. Allmän information och tips Miljö information Skrotning av gamla skåp Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. 4

5 SÄKERHETSINFORMATION På ditt nya kylskåp kan nya funktioner förekomma, läs därför noga igenom anvisningarna för att lära dig hur skåpet fungerar och skall skötas. Spara bruksanvisningen, den måste finnas med om skåpet säljs eller överlåts till annan person. Denna produkt är inte avsedd att användas av personer (inklusive barn) med nedsättningar eller begränsningar vad avser fysisk, sensorisk eller mental förmåga, eller av personer i avsaknad av erforderliga kunskaper, såvida inte det sker under överinseende av en ansvarig vuxen person eller efter instruktioner från densamma. Användning Skåpet är avsett för förvaring av matvaror och framställning av kallt vatten med eller utan kolsyra för normalt hushållsbruk enligt denna bruksanvisning. Användning av gastuben för något annat ändamål än det avsedda, liksom påfyllning utförd av obehöriga utomstående, medför automatiskt att alla garantier förklaras ogiltiga. För att säkerställa funktionen får endast Electrolux Cylinder användas. Förvara aldrig explosiva gaser eller vätskor i kylutrymme. Dessa kan ge upphov till skador på person och egendom. Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Läckande kylsystem kan förstöra skåp och matvaror. Skåpets kanter och utskjutande metalldelar på skåpets baksida kan vara vassa, var därför försiktig då skåpet flyttas. Använd handskar. Barn Håll uppsikt över små barn så att de inte kommer åt skåpets inredning eller reglage. Varning! Se till att ventilationsöppningarna inte blockeras i skåpets inhägnad eller i inbyggnadsutrymmet. Varning! Använd inga mekaniska eller andra verktyg för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren. Varning! Var noga med att inte skada kylsystemet. Varning! Använd inga elektriska maskiner inne i förvaringsutrymmetsåvidadeinteärav en typ som rekommenderas av tillverkaren. Varning! Skåpet får endast anslutas till dricksvattenssystemet. 5

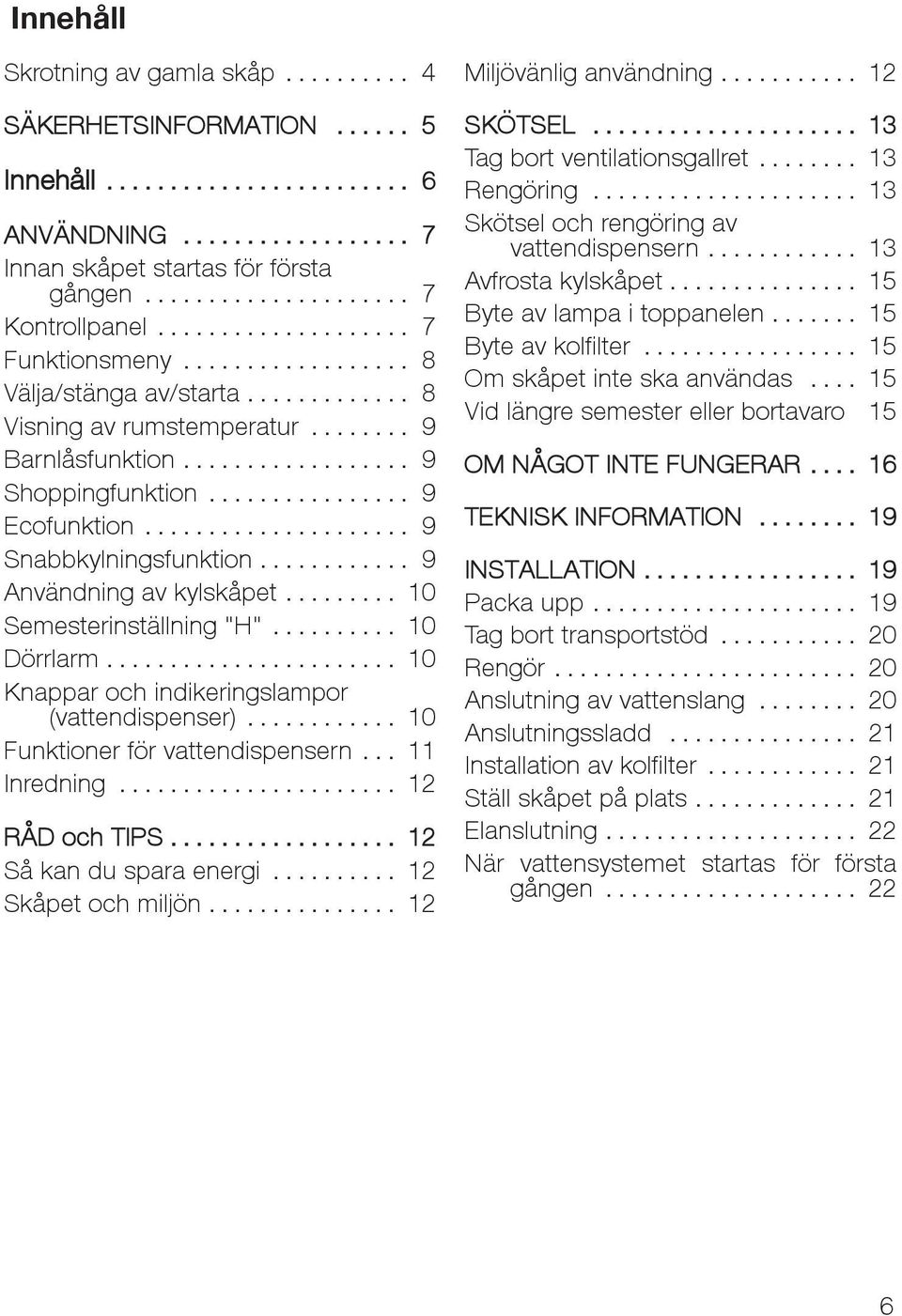

6 Innehåll Skrotning av gamla skåp... 4 SÄKERHETSINFORMATION... 5 Innehåll... 6 ANVÄNDNING... 7 Innan skåpet startas för första gången... 7 Kontrollpanel... 7 Funktionsmeny... 8 Välja/stänga av/starta... 8 Visning av rumstemperatur... 9 Barnlåsfunktion... 9 Shoppingfunktion... 9 Ecofunktion... 9 Snabbkylningsfunktion... 9 Användning av kylskåpet Semesterinställning "H" Dörrlarm Knappar och indikeringslampor (vattendispenser) Funktioner för vattendispensern Inredning RÅD och TIPS Såkandusparaenergi Skåpet och miljön Miljövänlig användning SKÖTSEL Tag bort ventilationsgallret Rengöring Skötsel och rengöring av vattendispensern Avfrosta kylskåpet Byte av lampa i toppanelen Byte av kolfilter Om skåpet inte ska användas Vid längre semester eller bortavaro 15 OM NÅGOT INTE FUNGERAR TEKNISK INFORMATION INSTALLATION Packa upp Tag bort transportstöd Rengör Anslutning av vattenslang Anslutningssladd Installation av kolfilter Ställ skåpet på plats Elanslutning När vattensystemet startas för första gången

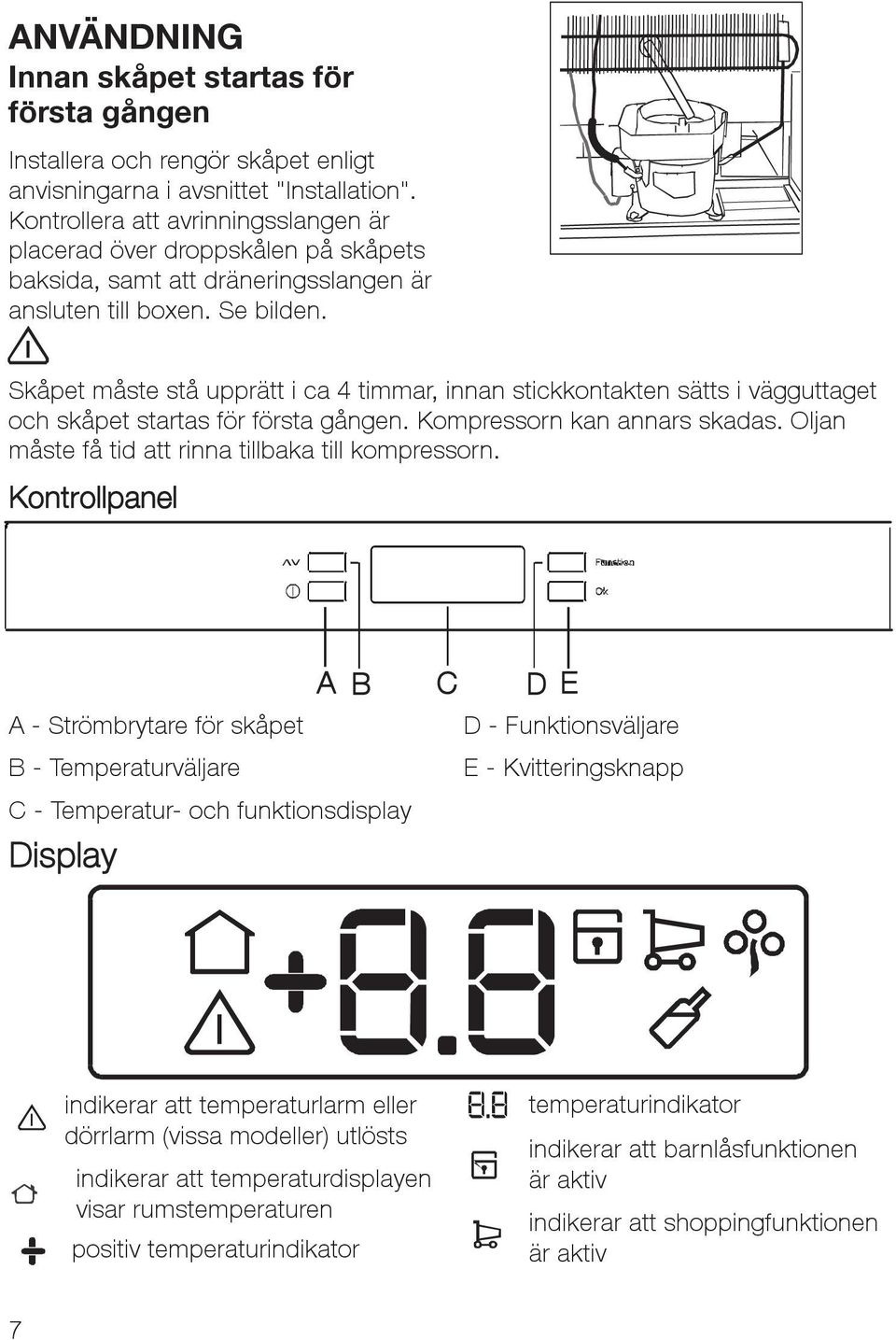

7 ANVÄNDNING Innan skåpet startas för första gången Installera och rengör skåpet enligt anvisningarna i avsnittet "Installation". Kontrollera att avrinningsslangen är placerad över droppskålen på skåpets baksida, samt att dräneringsslangen är ansluten till boxen. Se bilden. Skåpet måste stå upprätt i ca 4 timmar, innan stickkontakten sätts i vägguttaget och skåpet startas för första gången. Kompressorn kan annars skadas. Oljan måste få tid att rinna tillbaka till kompressorn. Kontrollpanel A B A - Strömbrytare för skåpet B - Temperaturväljare C - Temperatur- och funktionsdisplay Display C D E D - Funktionsväljare E - Kvitteringsknapp indikerar att temperaturlarm eller dörrlarm (vissa modeller) utlösts indikerar att temperaturdisplayen visar rumstemperaturen positiv temperaturindikator temperaturindikator indikerar att barnlåsfunktionen är aktiv indikerar att shoppingfunktionen är aktiv 7

8 indikerar att snabbkylningsfunktionen är aktiv Igångsättning Om displayen inte lyser när skåpet anslutits till vägguttaget, tryck på strömbrytaren (A) för att starta skåpet. För en korrekt matförvaring välj "Eco mode" som följande temperaturinställning: ca +5 C i kyldelen För att välja en annan temperatur, se avsnittet "Inställning av temperatur". Viktigt Om dörren lämnas öppen mer än ca sju minuter släcks belysningen automatiskt. Den tänds åter efter att dörren stängts och öppnats på nytt. Avstängning Stäng av skåpet genom att trycka på strömbrytaren (A) i mer än 1 sekund. Därefter visas en nedräkning "3-2-1" i displayen. Funktionsmeny Genom att trycka på funktionsväljarknappen (D) nås funktionsmenyn. Vald funktion bekräftas med kvitteringsknappen (E). Om funktion ej kvitteras inom några sekunder lämnar displayen funktionsläget och återgår till normalt läge. Följande funktioner kan väljas: Välja/stänga av/starta kyldelen Visning av rumstemperatur Barnlåsfunktion Shoppingfunktion Eco-funktion Snabbkylningsfunktion indikerar att Eco-funktionen är aktiv Välja/stänga av/starta Skåpets temperatur kan regleras genomattaktuellskåpsdel(kyleller frys) väljs med funktionsknappen (D), varefter önskad temperatur väljs med temperaturväljareknappen (B). Vid tryck på knappen (B) blinkar aktuell skåpstemperatur i temperaturindikatorn och vid tryck en gång till kan önskad temperatur väljas. Vald temperatur bekräftas antingen genom ett tryck på kvitteringsknappen E (en ton hörs) eller att vänta några sekunder (ingen ton hörs). Temperaturindikatorn visar under några sekunder den nya önskade temperaturen varefter den återgår till att visa aktuell skåpstemperatur. Den nya önskade temperaturen nås inom 24 timmar. Temperaturminnet gör att temperaturen inte behöver ställas in på nytt efter att skåpet varit avstängt. Observera När skåpet startats stämmer inte inledningsvis temperaturvisningen med den önskade innan temperaturen stabiliserats. 8

9 Visning av rumstemperatur Funktionen för visning av rumstemperatur aktiveras genom att trycka flera gånger på funktionsknappen (D) till dess att symbolen visas. I detta läge visas rumstemperaturen i displayfönstret. För att fortsätta visa rumstemperaturen måste funktionen bekräftas med knapp E. En ton hörs ochsymbolenlyserkonstant. Funktionen kan alltid deaktiveras genom upprepade tryck på knappen D till dess att symbolen blinkar, varefter valet bekräftas med knapp E. Barnlåsfunktion Funktionen för barnlås aktiveras genom att trycka flera gånger på funktionsknappen (D) till dess att symbolen visas. Den valda funktionen bekräftas med knapp E inom några sekunder, varpå en ton hörs och symbolen lyser konstant. Så länge funktionen är aktiverad påverkas skåpets inställningar inte av knapptryckningar på kontrollpanelen. Funktionen kan alltid deaktiveras genom att trycka på knappen D till dess att låssymbolen blinkar och sedan bekräfta valet med knapp E. Shoppingfunktion Om större mängder varma matvaror ställs in (t.ex. efter inköp) är det lämpligt att aktivera shoppingfunktionen för en snabbare nedkylning av varorna. Detta förhindrar även att befintliga varor i kylutrymmet värms upp. Shoppingfunktionen aktiveras genom upprepade tryck på funktionsknappen D till dess att symbolen visas i displayen. Den valda funktionen bekräftas med knapp E inom några sekunder, varpå en ton hörs och symbolen lyser konstant. Funktionen deaktiveras automatiskt efter ca 6 timmar. Funktionen kan alltid deaktiveras genom att trycka på knappen D till dess att aktuell symbol blinkar och sedan bekräfta valet med knapp E. Ecofunktion Ecofunktionen aktiveras genom upprepade tryck på funktionsknappen D till dess att symbolen visas i displayen. Den valda funktionen bekräftas med knapp E inom några sekunder, varpå en ton hörs och symbolen lyser konstant. Med Ecofunktionen aktiverad ställs temperaturerna automatiskt in för optimal matförvaring (ca +5 C i kyldelen och ca -18 C i frysdelen). Funktionen kan alltid deaktiveras genom att ändra temperaturen. Semesterinställning "H" Semesterfunktionen innebär att temperaturen i kylen ställs in till +15 C. Funktionen möjliggör att under längre frånvaro (t.ex. semester) låta skåpet stå tömt med dörren stängd utan att dålig lukt uppstår. Semesterfunktionen aktiveras genom att trycka knappen B. Vid tryck på knappen B blinkar aktuell temperatur i temperaturindikatorn. Tryck på knappen B igen tills bokstaven "H" visas i displayen. Bekräfta vald temperatur antingen genom ett tryck på kviteringsknappen E (en ton hörs) eller att vänta några sekunder (ingen ton hörs). Kylens energisparande semesterfunktion är nu aktiv. 9

10 Snabbkylningsfunktion Denna funktion används för snabbkylning av burkar och flaskor genom att forserad kyld luft stömmar omkring. Placera drycken på snabbkylningshyllan och öppna luftreglaget till dess max läge. Aktivera Quick Chill funktionen genom att trycka funktionsknappen D upprepade gånger till dess att symbolen visas i displayen. Funktionen deaktiveras automatiskt efter ca 6 timmar. Funktionen kan alltid deaktiveras genom att trycka på knappen D till dess att aktuell symbol blinkar och sedan bekräfta valet med knapp E. Användning av kylskåpet Kyldelens temperatur kan ställas in mellan +2 C och +8 C. Knappar och indikeringslampor (vattendispenser) I normalläge visas kylens temperatur i displayfönstret. Observera! Avvikelser mellan den verkliga och den önskade temperaturen är fullt normalt, speciellt när: - inställningen ändrats nyligen. -dörrenvaritöppenenlängretid. - varma varor har ställts in i skåpet. Dörrlarm Om dörren lämnas öppen längre än ca 4 minuter, utlöses dörrlarmet. Dörrlarm indikeras genom -larmsymbolen blinkar - larmtonen ljuder Larmsignalen kan alltid stängas av genom att trycka på knappen "E". Larmet upphör automatiskt när dörren åter är stängd. H I M L N J K H. Gul indikeringslampa Lyser när låsfunktionen är aktiverad. I. Knapp för kolsyrat vatten. - Används för val av kolsyrat vatten. - För tillfällig i- och urkoppling av vattendispensers barnlås. J. Knapp för vanligt vatten. - Används för val av vanligt vatten. - Tända/släcka bakgrundsbelysningen. - För tillfällig i- och urkoppling av vattendispensers barnlås. - Släcker indikeringslampan för vattenfilterbyte. K. Gul indikeringslampa Lyser när vattenfiltret ska bytas. L. Vattenutmatare Aktiveras när ett glas eller dylikt trycks mot klaffen. 10

11 M. Klaff N. Belysning Funktioner för vattendispensern Barnlåset: Barnlåset är aktiverat från fabriken. För tillfällig upplåsning: Håll knappen (I) intryckt i ca 3 sekunder tills den gula indikeringslampan (H) släcks. Efter användning aktiveras barnlåset automatiskt igen efter ca 3 sekunder För permanent upplåsning: Håll knapparna (I) och (J) intryckta samtidigt i ca 3 sekunder. Upplåsningen indikeras av att knappen (I) eller (J) tänds. För att aktivera barnlåset: Håll knapparna (I) och (J) intryckta samtidigt i ca 3 sekunder. Aktiveringen indikeras av att den gula indikeringslampan (H) tänds. Val och tappning av vatten: Val av vatten görs genom att man innan tappning, antingen trycker in knappen för kolsyrat vatten (I) eller knappenförvanligtvatten(j).det aktuella valet indikeras av att respektive knapp lyses upp. Byte av vatten kan göras under pågående tappning. Tappning sker genom att man trycker ett glas eller kärl mot klaffen (M). Stoppa tappningen genom att föra glaset eller kärlet från klaffen (M). Eventuellt dropp och spill samlas upp i droppskålen nedtill på vattendispensern. I samband med att man slutat tappa kolsyrat vatten sker en kort efterspolning. Droppskålen kan snäppaslossochtömmasvidbehov. Belysning: Vattendispenserns belysning (N) tänds automatiskt när du tappar vatten. För ständig belysning: 1. Se till att vattendispensern är i upplåst läge. 2. Håll sedan knappen för vanligt vatten (J) intryckt i ca 3 sekunder tills belysningen tänds. Belysningen lyser sedan med ca 50 % av full styrka. För avstängning av belysningen: 1. Se till att vattendispensern är i upplåst läge. 2. Håll sedan knappen för vanligt vatten (J) intryckt i ca 3 sekunder tills belysningen släcks. Indikeringslampa för vattenfilter: Vattendispensern är utrustad med indikeringslampa (K) som visar när det är dags att byta vattenfilter. När indikeringslampan lyser med fast sken, har vattenfiltret utnyttjas till ca 80 % av förväntad livslängd. I detta läge rekommenderas inköp av ersättningsfilter. När indikeringslampan blinkar, har vattenfiltret utnyttjats till 100 % av sin livslängd. Ersätt filtret utan dröjsmål. Efter byte av filterpatron, se avsnitt "Service under drift", kan indikeringslampan släckas genom att hålla knappen för vanligt vatten (J) intryckt i ca 3 sekunder tills indikeringslampan släcks. 11

12 Inredning Hyllorna och dörrfacken i skåpet är löstagbara så att de kan tas ut och flyttas om. Vissa hyllor behöver lyftas upp i bakkanten innan de går att dra ut. Det nedersta facket i dörren och glashyllan över grönsakslådan får inte flyttas. De behövs för luftcirkulationen i skåpet. Hyllor med uppstående kantlist ska placeras med kantlisten bakåt. Grönsakslådan har en ventilationslist för att öka luftcirkulationen och minska risken för kondens. RÅD och TIPS Såkandusparaenergi Följ noggrant informationen om hur skåpet ska placeras i avsnittet "Installation". Rätt uppställt förbrukar skåpet mindre energi. Öppna inte skåpet onödigt ofta eller länge. Kontrollera regelbundet att dörren är ordentligt stängd. Tina frysta varor i kylskåpet, då kommer kylan till nytta och kvaliten på maten blir bättre. Dammsug kompressorn och kylsystemet på baksidan av skåpet ungefär en gång om året. Låt heta varor svalna något innan de läggs in i kylskåpet. Se till att tätningslisten är hel och ren. Miljövänlig användning Lämna skåpets emballage och kasserade kyl- och frysskåp till en återvinningsanläggning. Kontakta kommunen eller din återförsäljare för närmare information. Förvara varorna i burkar och kärl som kan användas flera gånger. Använd så lite engångsmaterial som möjligt. Använd ett milt och miljövänligt handdiskmedel och vatten vid rengöring. Följ råden under rubriken "Så kan du spara energi". Skåpet och miljön Isoleringen och köldmediet i skåpet är helt oskadliga för ozonlagret. Alla delar i emballaget kan återvinnas. Skåpet är tillverkat så att det lätt kan demonteras för återvinning. 12

13 SKÖTSEL Tag bort ventilationsgallret Ventilationsgallret är löstagbart. Det ska tas bort vid rengöring. Var aktsam med vattenslangen genom gångleden när du tar bort och sätter tillbaks ventilationsgallret. Dörren måste vara öppen när ventilationsgallret tas bort. Lossa gallret i överkant genom att dra det utåt/nedåt sedan rakt ut. Rengöring Rengör skåpet regelbundet. Stäng av skåpet och dra ur stickkontakten från vägguttaget. Rengör invändigt Tag ut lösa delar och handdiska dem. Torka av skåp, inredning och tätningslist. Använd en mjuk trasa och ett milt handdiskmedel utspätt med ljummet vatten. Stäng inte dörren förrän det är torrt i skåpet. Rengör utvändigt Använd vatten/neutralt tvättmedel för rengöring av dörrens rostfria yta med anti-finger-print beläggning. Använd absolut inte slipmedel. Tag bort ventilationsgallret och dammsug under skåpet. Drag fram skåpet från väggen. Dammsug baksidan av skåpet, kylsystemet och kompressorn. Lyft skåpet i framkanten när det ska flyttas, så att golvet inte repas. Skötsel och rengöring av vattendispensern Rengör vid behov dispenserns utifrån åtkomliga ytor endast med hjälp av en mjuk trasa och varmt vatten. Dispenserns droppskål kan rengöras i ljummen lösning av milt handdiskmedel och vatten. Använd under inga omständigheter slipande och/eller aggressiva rengöringsmedel. Efter en tids användning kan kalkavlagringar visa sig på dispenser yta och i droppskålen. Dessa avlägsnas med hjälp av en trasa som doppats i ättikssprit. Torka sedan rent med trasa fuktad i rent vatten. Om systemet inte ska användas under en längre period är det lämpligt att stänga av produktens vattenanslutning. Ett använt filtret får inte förvaras vid temperaturer lägre än 0 C eftersom det då kan spricka genom sönderfrysning. Skall man trots allt bevara filtret för senare återanvändning är lämplig förvaringstemperatur +5 C. 13

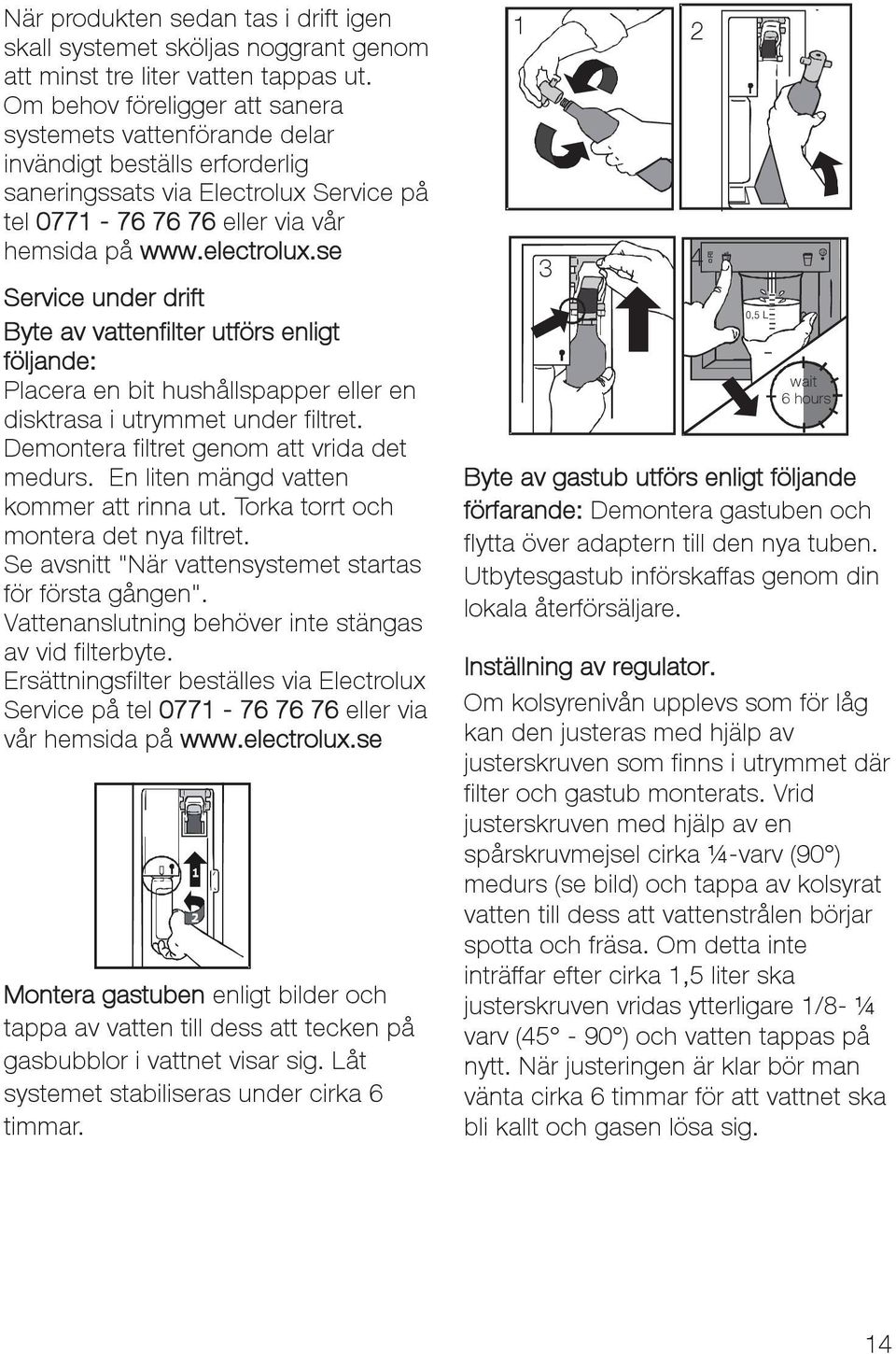

14 När produkten sedan tas i drift igen skall systemet sköljas noggrant genom att minst tre liter vatten tappas ut. Om behov föreligger att sanera systemets vattenförande delar invändigt beställs erforderlig saneringssats via Electrolux Service på tel eller via vår hemsida på Service under drift Byte av vattenfilter utförs enligt följande: Placera en bit hushållspapper eller en disktrasa i utrymmet under filtret. Demontera filtret genom att vrida det medurs. En liten mängd vatten kommer att rinna ut. Torka torrt och montera det nya filtret. Se avsnitt "När vattensystemet startas för första gången". Vattenanslutning behöver inte stängas av vid filterbyte. Ersättningsfilter beställes via Electrolux Servicepåtel eller via vår hemsida på Montera gastuben enligt bilder och tappa av vatten till dess att tecken på gasbubblor i vattnet visar sig. Låt systemet stabiliseras under cirka 6 timmar MIR i wait 6hours Byte av gastub utförs enligt följande förfarande: Demontera gastuben och flytta över adaptern till den nya tuben. Utbytesgastub införskaffas genom din lokala återförsäljare. Inställning av regulator. Om kolsyrenivån upplevs som för låg kan den justeras med hjälp av justerskruven som finns i utrymmet där filter och gastub monterats. Vrid justerskruven med hjälp av en spårskruvmejsel cirka ¼-varv (90 ) medurs (se bild) och tappa av kolsyrat vatten till dess att vattenstrålen börjar spotta och fräsa. Om detta inte inträffar efter cirka 1,5 liter ska justerskruven vridas ytterligare 1/8- ¼ varv (45-90 ) och vatten tappas på nytt. När justeringen är klar bör man vänta cirka 6 timmar för att vattnet ska bli kallt och gasen lösa sig. 4 14

15 Om skruven vrids för långt medurs, kan det påverka mängden kolsyrat vatten som kan tappas vid ett och samma tillfälle. Detta avhjälps dock genom att vrida tillbaka skruven något. Avfrosta kylskåpet Kylskåpet avfrostas automatiskt varje gång kompressorn stannar. Undvik onödig frostbildning genom att : inte ställa in heta varor i skåpet inte öppna skåpet onödigt ofta eller länge Byte av lampa i toppanelen Belysning tänds automatiskt när dörren öppnas. Vid lampbyte ska skåpet vara strömlöst. Dra ur stickkontakten. 1. Demontera lampan genom att använda en skruvmejsel i urtaget vid lampinsatsen. 2. Montera ny lampa genom att föra in den centrerat i hålet, och trycka upp den tills den sitter fast. Använd samma typ av lampa, effekt max 20 W. Byte av kolfilter För att erhålla bästa funktion så skall kolfiltret bytas ut med 1 års intervall vid normal användning. Nya kolfilter tillhandahålles genom din lokala återförsäljare. Filtret är placerat bakom gallret och är åtkomligt genom att öppna luckan. Gallret öppnas genom att vrida luckan utåt. Kolfiltret utdrages därefter ur det spår som kolfiltret löper i. Nya kolfiltret monteras därefter i samma spår. Filtren bör handhas varsamt så att spån ej lossnar ifrån ytan. 1 Om skåpet inte ska användas Stäng av skåpet och dra ur stickkontakten från vägguttaget. Rengör skåpet enligt anvisningarna i avsnittet "Rengöring". Stäng inte dörren: en unken och instängd lukt kan då uppkomma. Se även avsnittet "Skötsel och rengöring av vattendispensern". Vid längre semester eller bortavaro Om skåpet ska stå på bör någon regelbundet titta till det, så att varorna inte förstörs vid ett ev. strömavbrott. 15

16 OM NÅGOT INTE FUNGERAR Om skåpet eller vattendispensern inte fungerar på önskat sätt kan det bero på något som enkelt går att rätta till själv. Läs igenom och följ förslagen så behöver inte service beställas i onödan. I nedanstående tabell återfinns en lista över tillstånd som kan uppstå och hur de avhjälps. Problem Möjlig orsak / Åtgärdsförslag visas i temperaturfönstret. Detärförvarmtikylen. Det är för kallt i kylen. Det rinner vatten på golvet. Kompressorn går kontinuerligt. Skåpet går inte alls. Varken kyla eller belysning fungerar. Inga signallampor lyser. Det är fel på temperaturmätningen. Tillkalla service. (Kylsystemet fortsätter att hålla varorna kalla men temperaturinställningen fungerar inte.) Ställ in en kallare temperatur. Placera varorna på rätt plats i kylen. Se avsnittet "Temperaturen i kylskåpet". Fördela varorna så att den kalla luften kan cirkulera mellan dem. Kontrollera att dörren är riktigt stängd och att tätningslisten är hel och ren. Ställ in en varmare temperatur. Placera avrinningsslangen på skåpets baksida över droppskålen. Kontrollera vattenanslutning. Se kapitel "Innan skåpet startas för första gången" och "Anslutning av vattenslang". Ställ in en varmare temperatur. Kontrollera att dörren är riktigt stängd och att tätningslisten är hel och ren. Skåpet är inte påslaget. Det kommer inte fram ström till skåpet. (Prova genom att ansluta en annan apparat.) Säkringen är sönder. Stickkontakten sitter inte i ordentligt. 16

17 Skåpets ljudnivå är störande. För litet kolsyra i vattnet För mycket kolsyra i vatten Ingen kolsyra Mycket lågt vattenflöde. Lägre än 0,5 liter per minut. I kylsystemet bildas det normalt vissa ljud. Ett pulserande ljud hörs när köldmediet pumpas runt i kylsystemet. När kompressorn startar och stannar kan knäppande ljud höras från termostaten. Om ljudnivån upplevs som störande: Böj försiktigt rören på skåpets baksida så att de inte vidrör varandra. Sätt tillbaka distanskuddarna (mellan skåpet och rören) om de fallit bort. Följ noga instruktionerna i avsnittet "Ställ skåpet på plats". För lågt inkommande vattentryck. Kolsyrapåvägatttaslut.Bytgastub. Vrid regulatorn medurs 1/4 varv och tappa av vatten till dess att tecken på gas i vattnet visar sig. Vänta sedan cirka 6 timmar och prova på nytt. Upprepa vid behov. Se avsnitt, inställning av regulator. Späd med vanligt vatten. (Se avsnitt Funktioner för vattendispensern ) Vrid regulatorn moturs 1/4 varv, tappa därefter cirka en liter vatten. Vänta sedan cirka6timmarochprovapånytt.upprepa vid behov. Se avsnitt, inställning av regulator. Gastub tom. Byt gastub. Tappa av en större mängd kolsyrat vatten. (Ca. 1 liter) För lågt inkommande vattentryck. Demontera och rensa silen i anslutningsventilen. Lossa slangens förskruvning och ta försiktigt bort silen. Skölj silen och återmontera denna på avsett sätt. Skruva fast slangen på nytt. 17

18 Kommer bara gas vid tappning (spottar och fräser) Vattendispenserns belysningen och den gula indikeringslampan blinkar Indikeringslampa för vattenfilter blinkar Indikeringslampa lyser med fast gult sken Tappning avbryts efter en stund Detkommerkolsyratvatteni det vanliga vattnet. Det läcker gas (pyser) i samband med att en ny gastub monteras. Kolsyremaskinens kapacitet har tillfälligt överskridits. Vänta minst 10 min. Vrid regulatorn moturs 1/4 varv. Vänta sedan cirka6timmarochprovapånytt.upprepa vid behov. Se avsnitt, inställning av regulator. Läckage i vattenanslutningen. Internt läckage kontakta service. Filtret förbrukat. Byt filter. 80 % filterkapacitet förbrukat. Köp nytt filter. Max tid på 2 minuter uppnådd. Förnya tappning. Vid användning av kolsyrat vatten kvarstår en liten mängd i slangen. Detta innebär att man kan uppleva en bismak av kolsyra i vanligt vatten. Tappa av cirka ett halvt glas och prova igen. Om produkten inte används under en längre period kan kolsyrat vatten förflyttas till färskvattentanken. För att motverka detta ska en halv liter vatten tappas ur systemet minst två ggr per vecka. Tappa kolsyrat vatten samtidigt som den nya gastuben monteras. För detta krävs assistans av ytterligare en person. 18

19 TEKNISK INFORMATION Modell Nettovolym kyl l 325 Energiförbrukning kwh/år 175 Dimension mm Höjd 1800 Bredd 595 Djup 650 ERES35800W/X Tillåtet vattentryck (för att säkerställa funktionen) Systemets totalflöde kan variera med lokala vattenförhållanden och/eller vattentryck. Lägsta tillåtna vattentryck: 2,5 bar (250kPa) Högsta tillåtna vattentryck: 5 bar (500kPa) Rådfråga din installatör om vattentrycket är under 2,5 bar Vid vattentryck över 5 bar måste en reduceringsventil monteras (kan anskaffas hos Din fackhandlare) Anslut ej produkten till vatten i utrymmen där omgivningstemperaturen kan sjunka under fryspunkten. Produkten får endast anslutas till dricksvattenledning. Produkten skall endast anslutas till kallvattenledning. INSTALLATION Packa upp Packa upp skåpet och kontrollera att det är felfritt och utan transportskador. Eventuella transportskador ska omedelbart anmälas. I Sverige görs anmälan till Electrolux Logistics Distributionskontor, se fraktsedeln, eller till återförsäljaren om skåpet levererats direkt från butik. I Finland görs anmälan till återförsäljaren. Lämna iväg emballaget för återvinning. Kontakta kommunen eller återförsäljaren för information. Låt inte barn leka med emballaget. Plastfilmen kan medföra kvävningsrisk. 19

20 Tag bort transportstöd Tag bort tejpen och transportstöden som sitter på dörrsidorna på hyllorna Tag bort transportstödet på glashyllan genom att skjuta transportstödet framåt längs hyllkanten tills hyllans utbuktning tar emot. Lyft hyllan i bakkantenochdraghyllanoch transportstödet framåt tills hyllan kan tippas och transportstöden kan tas ut. På vissa modeller ligger en ljuddämpande dyna under skåpet. Tag inte bort den. via en avstängningskran. På marknaden finns olika typgodkända kranar och kransatser. Vattenslangen får inte vara knäckt, klämd eller ligga i tvära böjar. Innan skåpet tas i drift och placeras på sin slutgiltiga plats, förvissa dig om att vattenanslutningen är korrekt utförd och att inget läckage förekommer vid till vattenkranen. Montera även de fyra bipackade distanserna enligt bild. Rengör Tvätta skåpet invändigt med ljummet vatten och ett milt handdiskmedel. Använd en mjuk trasa. Anslutning av vattenslang Vi rekommenderar att produkten placeras på en avrinningsmatta avsedd för kyl-/frysskåp, för att enklare kunna upptäcka eventuellt läckage. Avrinningsmatta kan införskaffas från din återförsäljare. Den förmonterade anslutningsslangen kopplas till en vattenkran med utvändig gänga (3/4 tum). Arbetet bör utföras av en kunnig VVS-installatör. Skåpet skall anslutas 20

21 Anslutningssladd Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch. skador på sladden kan orsaka elektrisk stöt, kortslutning och risk för brand. Om anslutningssladden till produkten skadas får den bytas endast av leverantören legitimerat serviceföretag eller en behörig person för att undvika fara. Installation av kolfilter Vid leverans av kolfiltret är det placerat i en plastpåse för att säkerställa livslängden på filtret. Filtret skall placeras bakom gallret innan skåpet startas. Gallret öppnas genom att vrida luckan utåt. Kolfiltret monteras, enligt bilden i det spår som finns i bakkant. Filtren bör handhas varsamt så att spån inte lossnar ifrån ytan. 1 Kontrollera att anslutningssladd och/eller stickkontakt inte kommer i kläm bakom skåpet. en skadat sladd och/eller kontakt kan överhettas och orsaka brand. Kontrollera att skåpet eller något annat inte står på sladden. det kan orsaka kortslutning och risk för brand. Anslut inte stickkontakten om vägguttaget sitter löst. risk för elektrisk stöt eller brand För att skåpet ska fungera på bästa möjliga sätt ska: skåpet stå på en torr och sval plats som är fri från direkt solljus. skåpet inte placeras i närheten av någon värmekälla som t.ex. spis eller diskmaskin. skåpet stå plant uppställt. Det får inte luta mot omslutande väggar. Justera fötterna vid behov. Justernyckel till fötterna medföljer. Ställ skåpet på plats När två skåp paruppställs ska de två distanser som medföljer klistras fast mellan skåpet så som bilden visar. OBS! Skåpet är tungt, skydda golvet vid behov. 21

22 luftcirkulationen runt skåpet ska vara god och luftkanalerna under och bakom skåpet ska vara fria och oblockerade. Ventilationsutrymmet över skåpet och ev. speceri/överskåp skavaraminst4cm. Ventilationsutrymmet kan antingen placeras a direkt över skåpet eller b bakom och ovanför överskåpet. Utrymmet bakom skåpet måste då vara minst 50 mm djupt. a) b) 50mm skåpet stå på en plats med en omgivningstemperatur motsvarande den klimatklass* som skåpet är avsett för. * se dataskylt inuti skåpet. Tabell visar omgivningstemperatur för de olika klimatklasserna. Klimatklass SN N ST T för omgivningstemperatur +10 C till +32 C +16 C till +32 C +16 C till +38 C +16 C till +43 C Om skåpet ska placeras i ett hörn med gångjärns- sidan mot väggen måste avståndet mellan vägg och skåp vara minst 230 mm för att dörren ska kunna öppnas så mycket att hyllorna kan tas ut. Kontrollera att avrinningsslangen är placerad över droppskålen på skåpets baksida samt att dräneringsslangen är ansluten till boxen. Stickproppen skall vara åtkomlig efter att produkten finns på plats. Omhängning av dörr Omhängning av dörr är inte möjligt. Vattenledningen går via gångjärnet till vattendispenser. För mer information kontakta din återförsäljare. Elanslutning Skåpet ska anslutas till ett jordat eluttag. Spänning: 230 V. Säkring: 10 A. Se även dataskylten på vänster sida i skåpet. När vattensystemet startas för första gången När produkten är korrekt ansluten till fastighetens vattennät skall följande moment utföras: Öppna kranen på vattenanslutningen och starta produkten. Vattensystemets huvudventil öppnas och fyllning av systemet påbörjas. Vänta 5 minuter. Välj kolsyrat vatten och tappa av cirka 2 liter vatten. I början kan det komma en del luft. 22

23 Packa upp det medlevererade vattenfiltret och anslut det enligt följande: - Avlägsna filtrets skyddslock och för upp filtrets anslutande del i filtersätet och vrid enligt bilden tills filtret gått i ingrepp och klacken på filterpatronen står mitt för märket på plastkåpan. - Placera gastuben med adaptern i ventilen och tillse att ventilbygelns hakar befinner sig under mothållen på adaptern. Fäll därefter upp bygelns hävarm i en obruten rörelse. Se bild samt anvisningen på serviceluckans insida. - Lås upp vattensdispensern. Se avsnitt "Funktioner för vattendispensern". Välj kolsyrat vatten och tappa av cirka 2 liter vatten. I början kan det komma en del luft. Anslut den medlevererade gastuben enligt följande: - Ta ut gastuben ur plastpåsen och skruva fast gastuben i för ändamålet avsedd adapter vilken ligger bipackad i skåpet, använd endast handkraft, ej verktyg. - Lås upp vattendispensern och tappa av vatten via valet "kolsyrat vatten" (knapp I) till dess att vattenstrålen börjar spotta och fräsa. Om detta inte inträffar efter att 1,5 liter tappats av ska ställskruven justeras 1/4 varv medurs (se bild) varefter ny avtappning görs. Upprepa förfarandet vid behov. -Systemetärnuklartföranvändning. För att erhålla bästa möjliga prestanda från produkten bör man vänta i 6 timmar, för att vattnet ska bli kallt och gasenlösasig,innanvattentappas. 23

24 Tervetuloa Electroluxin maailmaan Kiitos, että olet valinnut ensiluokkaisen Electrolux-tuotteen, jonka toivomme tuovan Sinulle paljon iloa tulevaisuudessa. Electroluxilta on saatavilla laaja valikoima elämääsi helpottavia korkealaatuisia tuotteita. Joitakin esimerkkejä löydät tämän käyttöohjeen kansilehdeltä. Pyydämme Sinua tutustumaan hetkisen uuden laitteesi käyttöohjeeseen, jonka avulla voit hyödyntää kaikkia sen ominaisuuksia. Noudattamalla käyttöohjeita uuden laitteesi käyttö on erittäin vaivatonta ja helppoa. Onnea ja menestystä! 24

25 Seuraavat symbolit löydät käyttöohjeestasi Tärkeää informaatiota henkilökohtaisesta turvallisuudesta sekä ohjeita miten vältät vahingoittamasta tuotetta. Yleisiä neuvoja ja ohjeita Ympäristö informaatiota Vanhan kaapin romuttaminen Irrota pistotulppa pistorasiasta ja katkaise liitosjohto kaapin puoleisesta päästä. Varmista, että kaikki lukot ja salvat on irrotettu estääksesi pikkulasten joutumisen kaapin sisälle. Varminta on irrottaa koko ovi. Varo, ettet vahingoita kaapin kylmäjärjestelmää. Kaapin eristeet ja kylmäjärjestelmä saattavat sisältää aineita, jotka vahingoittavat otsonikerrosta. Tämän vuoksi kaappi on vietävä asianmukaiseen kierrätyskeskukseen. HUOM! Uudessa kaapissa ei ole otsonikerrosta vahingoittavia aineita. Lisää tietoa löydät käyttöohjeesta. Symboli, joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaa estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämäntuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta tai liikkeestä, josta tuote on ostettu. Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. 25

26 TURVALLISUUS Uudessa jääkaapissasi saattaa olla uusia toimintoja, joita edellisessä laitteessasi ei ollut. Tutustu näihin kaapin käyttö- ja huolto-ohjeisiin huolellisesti. Säilytä tämä ohjekirjanen. Sitä tarvitaan, mikäli haluat myöhemmin myydä kaapin tai antaa jollekulle. Käyttö Kaappi on tarkoitettu ruokatavaroiden säilytykseen ja kylmän hiilihapotetun tai hiilihapottoman veden valmistukseen kotitalouskäyttöön tämän käyttöohjeen mukaan. Hiilihappopatruunan käyttö muuhun tarkoitukseen, samoin kuin asiaa tuntemattoman henkilön suorittama täyttö, aiheuttaa automaattisesti kaikkien takuiden lakkaamisen. Käytä toiminnan varmistamiseksi ainoastaan Electrolux Cylinderiä. Kaapin takana ja sisällä olevat jäähdytysjärjestelmän osat eivät saa osua teräviin esineisiin. Mikäli jäähdytysjärjestelmään tulee reikä, kaappi vaurioituu ja sisällä olevat elintarvikkeet saattavat pilaantua. Kaappin reunat tai ulkonevat osat voivat olla teräviä. Kaappia siirrettäessä on toimittava varoen ja käytettävä aina hansikkaita. Lapset Huolehdi siitä, etteivät pikkulapset pääse käsiksi laitteen säätimiin tai kaapin sisäosiin. VAROITUS! Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin ilmanvaihtoaukot vapaina. VAROITUS! Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla sellaisilla välineillä, joita valmistaja ei ole neuvonut käyttämään. VAROITUS! Varo vahingoittamasta jäähdytysputkistoa. VAROITUS! Älä käytä sähkölaitteita laitteen elintarvikkeiden säilytystiloissa, elleivät ne ole valmistajan suosittelemaa tyyppiä. VAROITUS! Laitteen saa kytkeä ainoastaan puhtaaseen vesijohtoverkkoon. 26

27 Sisällysluettelo Vanhan kaapin romuttaminen TURVALLISUUS KÄYTTÖ Ennen kaapin käyttöönottoa. 28 Toimintopaneeli NÄYTTÖIKKUNA Käyttöönotto Poiskytkeminen Toimintovalikko Valitse/Kytke pois/kytke toimintaan 30 Sijoituspaikan lämpötila-toiminto.. 30 Lapsilukko Ostoksilla-toiminto Eko-toiminto Pikajäähdytys -toiminto Jääkaapin käyttö Lämpötilan asetus Lomakytkentä "H" Ovi auki-hälytin Säätölaitteet ja merkkivalot (vedenannostelija) Kaapin sisätilat KÄYTÄNNÖN OHJEITA Energiansäästövihjeitä Ympäristönäkökohtia Ympäristön säästämiseksi HOITO JA PUHDISTUS Ilmanvaihtosäleikön irrotus Puhdistus Vedenannostelijan hoito ja puhdistus35 Huolto käytön aikana Jääkaapin sulatus Valaistus - lampun vaihto Hiilisuodattimen vaihto Kun kaappi on pois käytöstä JOS KAAPPI EI TOIMI TYYDYTTÄVÄSTI TEKNISET TIEDOT Sallittu vedenpaine (toiminnan varmistamiseksi) ASENNUS Pakkauksen purkaminen Kuljetustuet Puhdistus ennen käyttöä Vesiletkun liittäminen Hiilisuodattimen asennus Liitäntäjohto Asennus Sähköliitäntä Vesiletkun liittäminen

28 KÄYTTÖ Ennen kaapin käyttöönottoa Laita kaappi paikalleen ja puhdista se kappaleen "Asennus" mukaisesti. Varmista, että kaapin takana oleva sulavesiletku johtaa haihdutuskaukaloon. Ennen pistotulpan kytkemistä pistorasiaan ja kaapin käynnistämistä ensimmäistä kertaa on kaapin annettava seistä paikoillaan noin neljä tuntia. Täss ajassa jäähdytysjärjestelmän neste ehtii vakaantua. Muussa tapauksessa kaapin kompressori saattaa vaurioitua. Toimintopaneeli A A - Virtapainike ON/OFF B C D E B - Lämpötilanvalitsin C - Näyttöikkuna D - Toimintopainike E - Vahvistuspainike 28

29 NÄYTTÖIKKUNA Lämpötilahälytys ja "Oviauki" akustisen hälytyksen symboli (mallista riippuen) Näkyy, kun numerot osoittavat sijoituspaikan lämpötilan Positiivinen määre Lämpötilanäyttö Käyttöönotto Työnnä pistoke pistorasiaan, jos näytön taustavalo ei syty, paina painiketta (A), laite on toiminnassa. Ruoan oikean säilytyslämpötilan varmistamiseksi, valitse Eko-toiminto, joka asettaa jääkaappiin +5 C:een lämpötilan. Muuttaaksesi lämpötilaa, katso kappale "Lämpötilan säätö". Tärkeää Jos ovi on auki muutaman minuutin ajan, sisävalo sammuu automaattisesti, tämän jälkeen, valotoiminto aktivoituu sulkemalla ja avaamalla oven. Poiskytkeminen Laite kytketään pois toiminnasta painamalla painiketta (A). Näyttöikkunassa näkyy laskevasti Näkyy, kun Lapsilukko on valittuna Näkyy, kun Ostoksilla-toiminto on valittuna Näkyy, kun Juomien pikajäähdytystoiminto on valittuna Näkyy, kun Eko-toiminto on toiminnassa Toimintovalikko Painamalla painiketta D toimintovalikko on valittuna. Haluttu toiminto voidaan ottaa käyttöön painamalla painiketta E. Ellei painiketta paineta, näyttö palautuu normaalitilaan muutaman sekunnin kuluttua. Valittavissa on seuraavat toiminnot: Valitse/Kytke pois/kytke toimintaan jääkaappi Sijoituspaikan lämpötila Lapsilukko Ostoksilla-tila Eko-toiminto Pikajäähdytys 29

30 Valitse/Kytke pois/kytke toimintaan Lämpötila asetetaan painamalla painiketta (B). Kun painat painiketta B, nykyinen lämpötilan arvo vilkkuu näytössä. Voit muuttaa lämpötilan arvoa painamalla uudelleen painiketta B. Lämpötila-asetus vahvistetaan joko painamalla painiketta E (laitteesta kuuluu merkkiääni) tai odottamalla muutama sekunti (merkkiääntä ei kuulu). Sen jälkeen näytössä näkyy taas osaston sisälämpötila. Uusi, asetettu lämpötila vakiintuu 24 tunnin kuluessa. Asetettu lämpötila tallentuu laitteeseen. Huomio! Ensimmäisen käyttöönoton jälkeen lämpötilanäytön lämpötila ei välittömästi vastaa asetettua lämpötilaa. Sijoituspaikan lämpötila-toiminto Kytkeäksesi sijoituspaikan lämpötilatoiminnon käyttöön,paina painiketta D, kunnes kyseinen symboli näkyy näyttöikkunassa. Tällöin asetettu lämpötila on sijoituspaikan lämpötila. Vahvista valinta painamalla painiketta E. Äänimerkki kuuluu ja kyseinen symboli näkyy. Toiminto kytketään pois toiminnasta painamalla painiketta D, kunnes kyseinen symboli vilkkuu ja sen jälkeen painamalla painiketta E. Lapsilukko Kytkeäksesi Lapsilukon toimintaan, paina painiketta D, kunnes kyseinen symboli näkyy näyttöikkunassa. Vahvista valinta painamalla painiketta E. Äänimerkki kuuluu ja kyseinen symboli näkyy. Lapsilukon ollessa toiminnassa, mitään toimintoa ei voi muuttaa. Toiminto kytketään pois toiminnasta painamalla painiketta D, kunnes kyseinen symboli vilkkuu ja sen jälkeen painamalla painiketta E. Ostoksilla-toiminto Ennen kuin laitat suuren ruokamäärän jääkaappiin,kun esimerkiksi tulet kotiin ostoksilta, kytke Ostoksilla-toiminto käyttöön. Näin jääkaappi kylmenee riittävästi, jäähdyttääkseen suuren määrän niin nopeasti kuin mahdollista. Kytkeäksesi Ostoksilla toiminnon käyttöön, paina painiketta D, kunnes kyseinen symboli näkyy näyttöikkunassa. Vahvista valinta painamalla painiketta E. Äänimerkki kuuluu ja kyseinen symboli näkyy. Toiminto kytkeytyy automaattisesti pois toiminnasta n. 6 tunnin kuluttua. Voit lopettaa toiminnon painamalla painiketta D, kunnes kyseinen symboli vilkkuu ja sen jälkeen painamalla painiketta E. Eko-toiminto Kytkeäksesi Eko-toiminnon toimintaan, paina painiketta D, kunnes kyseinen symboli näkyy näyttöikkunassa. Vahvista valinta painamalla painiketta E. Äänimerkki kuuluu ja kyseinen symboli näkyy. Lämpötilat asetetaan tällä toiminnolla automaattisesti (+ 5 C - 18 C), parhaan säilytyslämpötilan mukaiseksi. Voit lopettaa Eko-toiminnon, muuttamalla lämpötilaa. 30

31 Pikajäähdytys -toiminto Pikajäähdytystoiminnolla voit jäähdyttää nopeasti juomatölkit ja -pullot kylmän kiertoilman avulla. Laita juomat pikajäähdytyshyllylle ja avaa ilmavipu maksimiasentoon. Pikajäähdytys- toiminto aktivoidaan painamalla painiketta D (tarvittaessa useita kertoja), kunnes toimintoa vastaava symboli- kuvake tulee näkyviin. Toiminto kytkeytyy automaattisesti pois toiminnasta n. 6 tunnin kuluttua. Voit lopettaa toiminnon painamalla painiketta D, kunnes kyseinen symboli vilkkuu ja sen jälkeen painamalla painiketta E. Jääkaapin käyttö Lämpötilan asetus Lämpötila voidaan säätää välillä +2 C ja +8 C. Normaalitoiminnassa näyttöikkunassa näkyy jääkaapin sisälämpötila. Huomio! Ero lämpötilanäytön ja lämpötilaasetuksen välillä on normaalia. Erityisesti silloin, kun: - uusi lämpötila-asetus on tehty - ovi on ollut pitkän aikaa auki - lämpimiä ruokatarvikkeita on asetettu kaappiin. Lomakytkentä "H" Toimintamuodossa Holiday (Lomakytkentä) jääkaapin lämpötila ohjautuu arvoon +15C. Tällöin on mahdollista, ilman hajun muodostumista, pitää tyhjää jääkaappia pitkiäkin poissaoloaikoja (esim. loma) suljettuna tarvitsematta jättääoveaauki. Lomatoiminto H kytketään toimintaan painikkeella B. Kun painat painiketta B, nykyinen lämpötilan arvo vilkkuu näytössä. Paina uudelleen painiketta B. Kun näytössä näkyy H-kirjain, vahvista lämpötila-arvon valinta joko painamalla painiketta E (laitteesta kuuluu merkkiääni) tai odottamalla muutama sekunti (merkkiääntä ei kuulu). Nyt jääkaappi on asetettu energiaa säästävään Lomatoimintoon ja näytössä näkyy H-kirjain. Voit poistaa toiminnon käytöstä milloin tahansa muuttamalla osaston valittua lämpötilaa. Huomio! Älkää jättäkö mitään tuotteita jääkaappiin lomatoiminnon ollessa kytkettynä. Ovi auki-hälytin Akustinen äänimerkki kuuluu, jos ovi on ollut auki noin 4 min. Tällöin: -symboli vilkkuu ; - äänimerkki kuuluu. Paina painiketta (E) kytkeäksesi äänimerkin pois. Kun ovi suljetaan: - äänimerkki kytkeytyy pois. 31

32 Säätölaitteet ja merkkivalot (vedenannostelija) H I M L N J K H. Keltainen merkkivalo Palaa lukituksen ollessa käytössä. - Sammuttaa vedensuodattimen vaihdon merkkivalon I. Hiilihapotetun veden painike - Käytetään hiilihapotetun veden valitsemiseen - Lukituksen kytkemiseen päälle/pois päältä J. Tavallisen veden painike - Käytetään tavallisen veden valitsemiseen - Taustavalon sytyttämiseen/ sammuttamiseen Vedenannostelijan toiminnot Lukitus: Lukitustoiminto aktivoidaan tehtaalla. Lukituksen poistaminen tilapäisesti: Paina painiketta (I) noin 3 sekunnin ajan, kunnes keltainen merkkivalo (H) sammuu. Käytön jälkeen lukitus kytkeytyy jälleen päälle automaattisesti noin 3 sekunnin kuluttua. Lukituksen poistaminen pysyvästi: Paina painikkeita (I) ja (J) samanaikaisesti noin 3 sekunnin ajan. Lukon avauduttua painikkeen (I) tai (J) merkkivalo syttyy. Lukituksen käyttöönotto: Paina painikkeita (I) ja (J) samanaikaisesti noin 3 sekunnin ajan. K. Keltainen merkkivalo Palaa, kun vedensuodatin täytyy vaihtaa. L. Vedenotto Aktivoidaan painamalla lasia tai vastaavaa astiaa läppää vasten. M. Läppä N. Valaistus Lukituksen aktivoiduttua keltainen merkkivalo (H) syttyy. Otettavan veden valitseminen: Vesi valitaan ennen oton aloittamista painamalla sisään joko hiilihapotetun (I) tai tavallisen veden (J) painike. Valitun painikkeen valo syttyy. Vesivalinnan voi vaihtaa oton aikana. Vettä otetaan painamalla lasia tai astiaa läppää (M) vasten. Lopeta vedenotto vetämällä lasi tai astia läpästä (M) poispäin. Jos vettä vuotaa astian yli tai läikkyy, se kerääntyy vedenannostelijan alla olevaan vuotoaltaaseen. Hiilihapotetun veden oton jälkeen tapahtuu lyhyt jälkihuuhtelu. Vuotoaltaan voi näpsäyttää irti ja tyhjentää tarvittaessa. 32

33 Valo: Vedenannostelijan valo (N) syttyy automaattisesti, kun vettä otetaan. Pysyvä valo: 1. Tarkista, että vedenannostelija on lukitusasennossa. 2. Paina sitten tavallisen veden painiketta (J) noin 3 sekunnin ajan, kunnes valo syttyy. Valo palaa sen jälkeen noin puolella teholla. Valon sammuttaminen: 1. Tarkista, että vedenannostelija on lukitusasennossa. 2. Paina sitten tavallisen veden painiketta (J) noin 3 sekunnin ajan, kunnes valo sammuu. Vedensuodattimen vaihdon merkkivalo: Vedenannostelijassa on merkkivalo (K), joka osoittaa, milloin vedensuodatin täytyy vaihtaa. Kun merkkilamppu palaa tasaisesti, vedensuodatinta on käytetty noin 80 % sen arvioidusta käyttöiästä. Tämä on oikea ajankohta vaihtosuodattimen hankintaan. Kun merkkilamppu vilkkuu, vedensuodatinta on käytetty 100 % sen käyttöiästä. Vaihda suodatin viipymättä. Suodatinpanoksen vaihtamisen jälkeen (katso kohta "Huolto käytön aikana") merkkivalo voidaan sammuttaa painamalla tavallisen veden painiketta (J) noin 3 sekunnin ajan. Kaapin sisätilat Hyllyt ja ovihyllyt ovat irrotettavissa ja niiden paikkaa voidaan helposti vaihtaa. Joitakin hyllyjä on nostettava takareunasta, jotta ne voidaan vetää ulos. Alempaa ovihyllyä ja vihanneslaatikon yläpuolella olevaa lasilevyä ei saa siirtää. Niitä tarvitaan, jotta ilma kaapin sisällä pääsee kiertämään kunnolla. Pystyreunaiset hyllyt tulee asettaa siten, että reuna tulee kaapin takaseinää vasten. Vihanneslaatikossa on ilmanvaihtoritilä ilmankierron lisäämiseksi ja mahdollisen kosteuden tiivistymisen vähentämiseksi. 33

34 KÄYTÄNNÖN OHJEITA Energiansäästövihjeitä Kaapin sijoituspaikka on valittava huolella. Katso kappale "Asennus". Oikein sijoitettuna laite kuluttaa vähemmän energiaa. Vältä kaapin oven tarpeetonta avaamista, älä myöskään pidä sitä auki pitkiä aikoja. Tarkista, että kaapin ovi on kunnolla kiinni. Sulata pakastetut ruokatarvikkeet jääkaapissa; näiden kylmyys vähentää jääkaapin virrankulutusta. Imuroi kaapin takana sijaitsevat kompressori ja jäähdytysjärjestelmä noin kerran vuodessa. Anna lämpimien elintarvikkeiden jäähtyä ennen kuin laitat ne jääkaappiin. Varmista, että oven tiiviste on ehjä ja pidä se aina puhtaana. Ympäristön säästämiseksi Vie pakkaus sekä käytetyt jääkaapit ja pakastimet kierrätyslaitokseen. Kysy lisätietoja paikkakuntasi viranomaisilta tai laitteen jälleenmyyjältä. Säilytä elintarvikkeet purkeissa, astioissa ja pakkauksissa, joita voidaan käyttää monta kertaa. Käytä kaapin puhdistukseen mietoa astianpesuainetta. Noudata "Energiansäästövihjeitä". Ympäristönäkökohtia Kaapin eriste ja laitteen kylmäaine eivät vahingoita otsonikerrosta. Pakkauksen kaikki osat ovat kierrätettäviä. Kaappi on suunniteltu siten, että se on helppo purkaa kierrätystä varten. HOITO JA PUHDISTUS Ilmanvaihtosäleikön irrotus Varo saranan läpi kulkevaa vesiletkua, kun käsittelet tuuletusritilää. Ilmanvaihtosäleikön irrotuksen yhteydessä tulee oven olla auki. Napsauta säleikön yläreuna auki vetämällä säleikköä samanaikaisesti ulos- ja alaspäin. Vedä säleikkö tämän jälkeen suoraan ulos, jolloin se irtoaa. Puhdistus Puhdista kaappi säännöllisesti. Kytke virta pois kaapista ja irrota pistotulppa pistorasiasta tai, vaihtoehtoisesti, poista sulake. Puhdista sisäpuoli Poista irtonaiset osat ja pese ne käsin. Pyyhi kaappi ulkoa ja sisältä sekä oven tiiviste. Käytä pehmeää liinaa ja haaleaan veteen lisättyä mietoa astianpesuainetta. Älä sulje ovea ennen kuin kaappi on sisältä kokonaan kuiva. Puhdista ulkopinta Käytä vettä ja käsitiskiainetta ruostumattoman teräksen ja anti-finger-print-päällystettyjen pintojen puhdistukseen. Älä käytä hankaavia puhdistusaineita. 34

35 Irrota ilmanvaihtosäleikkö (katso kappale "Ilmanvaihtosäleikön irrotus") ja imuroi kaapin alla oleva alue. Siirrä kaappi etäämmälle seinästä ja imuroi sen takana oleva alue, jäähdytysjärjestelmä sekä kompressori. Kaappia siirrettäessä on lattian naarmuttamisen välttämiseksi suositeltavaa nostaa kaappia etureunasta. Vedenannostelijan hoito ja puhdistus Älä käytä missään olosuhteissa naarmuttavia ja/tai syövyttäviä puhdistusaineita. Puhdista tarvittaessa vain pehmeällä rievulla ja lämpimällä vedellä annostelijan ja vesisäiliön ulkoa päin käden ulottuvilla olevat pinnat. Annostelijan vuotoallas voidaan puhdistaa haaleassa vedessä, johon on lisätty mietoa astioiden käsinpesuainetta. Jos järjestelmää ei käytetä pitkään aikaan, sulje tuotteen vesiliitäntä. Käytössä ollutta suodatinta ei tule säilyttää alle 0 C lämpötilassa, koska suodatin saattaa haljeta veden jäätyessä. Jos suodatin halutaan säilyttää myöhempää käyttöä varten, on sopiva säilytyslämpötila +5 C. Kun tuote otetaan käyttöön uudelleen, järjestelmä täytyy huuhdella huolellisesti valuttamalla ulos vettä ainakin kolme litraa. Jos järjestelmän sisäpuoliset vettä kuljettavat osat tarvitsevat uusimista, työhön tarvittava korjaussarja on tilattavissa lähimmästä valtuutetusta huoltoliikkeestä. Huolto käytön aikana Vedensuodattimen vaihto suoritetaan seuraavasti: Sijoita talouspaperin pala tai tiskirätti suodattimen alle. Irrota suodatin kiertämällä sitä myötäpäivään. Pieni määrä vettä valuu ulos. Kuivaa hyvin ja asenna uusi suodatin. Katso kohta "Kun vesijärjestelmä käynnistetään ensimmäisen kerran". Vesiliitäntää ei tarvitse sulkea suodattimen vaihdon ajaksi. Vaihtosuodatin tilataan valtuutetulta huoltoliikkeeltä. Katso kohta "Huolto ja varaosat". Hiilihappopatruunan vaihto suoritetaan seuraavasti: Irrota hiilihappopatruuna ja siirrä suutin uuteen patruunaan. Hiilihappopatruunan voi hankkia paikalliselta jälleenmyyjältä. Jääkaapin sulatus Jääkaapin sulatus toimii automaattisesti aina, kun kompressori pysähtyy. Huurteen muodostumista voidaan ehkäistä: laittamalla kaappiin ainoastaan jäähtyneitä elintarvikkeita välttämällä oven tarpeetonta avaamista ja sen pitämistä auki liian pitkiä aikoja. 35
